درز انقطاع چیست و چرا اهمیت دارد؟

در پروژه های شهری که ساختمان ها در مجاورت یکدیگر ساخته می شوند، یکی از مهم ترین موضوعات در طراحی لرزه ای ساختمان، رعایت اصول درز انقطاع است. این فاصله کنترلی نقش مستقیمی در ایمنی سازه در زلزله دارد و از ضربه ساختمان های مجاور در هنگام زمین لرزه جلوگیری می کند. بسیاری از مهندسان هنگام بررسی نقشه ها، هم زمان به ضوابط سازه ای، هزینه اجرا و حتی نوساناتی مانند قیمت آهن توجه می کنند؛ اما واقعیت این است که هیچ صرفه جویی مالی جایگزین رعایت صحیح این فاصله حیاتی نمی شود.

در این مقاله به صورت کامل بررسی می کنیم که درز انقطاع ساختمان چیست، چه ضوابطی دارد، چگونه محاسبه می شود و چه نکات اجرایی مهمی باید رعایت شود، پس در ادامه با ما همراه باشید.

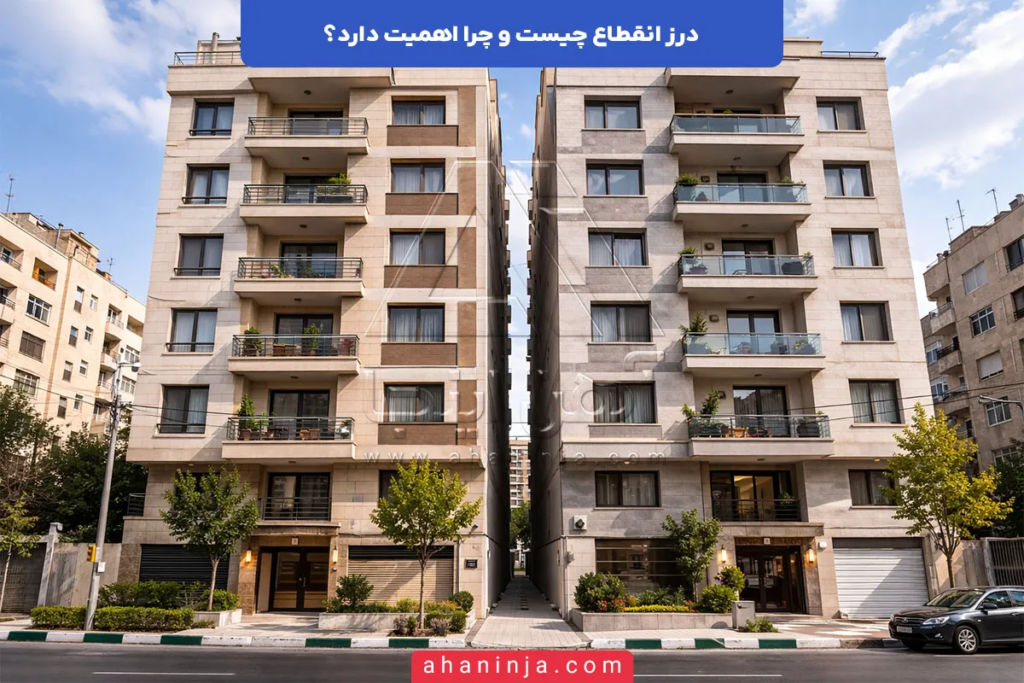

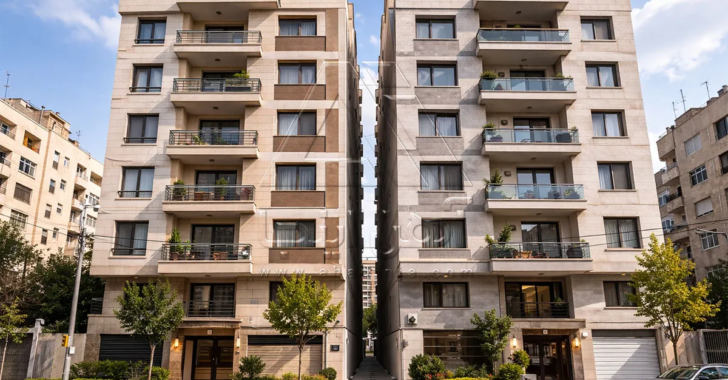

درز انقطاع چیست؟

درز انقطاع یعنی یک فاصله کنترل شده و حساب شده بین دو ساختمان مجاور یا بین دو بلوک مستقل یک ساختمان، تا وقتی زلزله می آید و سازه ها شروع به حرکت می کنند، به هم برخورد نکنند. شاید در نگاه اول این فاصله چند سانتی متری ساده به نظر برسد، اما در عمل یک سپر ایمنی است؛ سپری که جلوی ضربه ساختمان های مجاور را می گیرد و کمک می کند رفتار هر سازه در زلزله مستقل و قابل پیش بینی بماند.

وقتی زمین می لرزد، ساختمان مثل یک جسم ثابت نمی ماند. بسته به ارتفاع، نوع سیستم باربر جانبی و کیفیت اجرا، هر سازه دچار تغییرمکان جانبی سازه می شود. این تغییرمکان یعنی طبقات به چپ و راست نوسان می کنند و هرچه ساختمان بلندتر باشد، دامنه این حرکت بیشتر می شود. اگر دو ساختمان به هم چسبیده باشند یا فاصله مجاز بین ساختمان ها رعایت نشده باشد، این نوسان ها تبدیل می شوند به برخورد واقعی؛ برخوردی که می تواند از یک ترک مویی ساده شروع شود و در سناریوهای شدیدتر، به شکست موضعی در گوشه ها و آسیب جدی در تیر و ستون برسد.

اینجاست که اهمیت ایمنی سازه در زلزله خودش را نشان می دهد. درز انقطاع دقیقا برای این طراحی شده که وقتی دو ساختمان کنار هم هرکدام با ریتم خودشان حرکت می کنند، فضای کافی برای نوسان داشته باشند. نتیجه اش؟ کاهش ریسک آسیب های لرزه ای، کاهش خسارت به نما و دیوارهای پیرامونی، و مهم تر از همه جلوگیری از آسیب هایی که معمولا ناگهانی و ضربه ای رخ می دهند.

از نظر فنی، درز انقطاع صرفا یک فاصله اجرایی نیست؛ یک خروجی مستقیم از طراحی لرزه ای ساختمان است. مهندس طراح با تحلیل سازه و بررسی کنترل تغییرمکان طبقات، مقدار جابه جایی محتمل را برآورد می کند و بعد با توجه به الزام های ضوابط استاندارد ۲۸۰۰ و همچنین مقررات ملی ساختمان، مقدار لازم برای این فاصله را تعیین می کند. به همین دلیل هم نمی شود برای همه ساختمان ها یک عدد ثابت گفت؛ ساختمانی با اسکلت بلندمرتبه، رفتار متفاوتی نسبت به ساختمان کوتاه دارد و حتی تفاوت بین سازه بتنی و فولادی می تواند روی میزان تغییرمکان و در نتیجه مقدار درز اثر بگذارد.

در عمل، اجرای درز در ساختمان باید از پایین ترین تراز سازه تا بالاترین نقطه ادامه پیدا کند و در هیچ طبقه ای قطع نشود. خیلی وقت ها مشکل دقیقا همین جا اتفاق می افتد: فاصله در نقشه وجود دارد، اما در اجرا به دلیل نماکاری، دیوارچینی یا حتی بی دقتی در جان پناه ها، درز عملا بسته می شود و همان نقطه تبدیل می شود به محل درگیری و ضربه.

نکته مهم دیگر این است که درز انقطاع قرار نیست با مصالح سخت پر شود. هدف این فاصله، آزاد گذاشتن حرکت سازه است. گاهی برای جلوگیری از ورود نخاله یا آب، از مصالح نرم و تراکم پذیر استفاده می شود، اما این مواد نباید دو ساختمان را به هم قفل کنند یا مسیر انتقال نیرو بسازند. اینجا همان جایی است که یک تصمیم کوچک اجرایی می تواند تفاوت بین یک رفتار ایمن و یک ریسک پنهان باشد.

خیلی از کارفرماها وقتی وارد فاز برآورد می شوند، طبیعی است که هزینه ها را زیر و رو کنند و هم زمان با افزایش یا کاهش قیمت میلگرد، وسوسه شوند بعضی جزئیات را ساده تر اجرا کنند. اما واقعیت این است که درز انقطاع از آن جزئیاتی نیست که حذف یا کوچک کردنش بی هزینه بماند؛ چون اگر روزی زلزله بیاید، همان چند سانتی متر فاصله می تواند جلوی خسارتی را بگیرد که هیچ عددی در برآورد اولیه برایش در نظر گرفته نشده بود.

در یک جمله، درز انقطاع ساختمان یعنی احترام گذاشتن به واقعیت رفتار سازه در زلزله. یعنی پذیرفتن این حقیقت ساده که ساختمان ها حرکت می کنند، و اگر برای این حرکت فضا نگذاریم، طبیعت خودش فضا را با ضربه و ترک و خسارت باز می کند.

چرا درز انقطاع مهم است؟

وقتی درباره درز انقطاع صحبت می کنیم، در واقع درباره یکی از مهم ترین جزئیات در طراحی لرزه ای ساختمان حرف می زنیم؛ جزئیاتی که شاید در ظاهر فقط چند سانتی متر فاصله باشد، اما در زمان زلزله می تواند تعیین کننده سلامت یا آسیب سازه باشد. اهمیت این فاصله زمانی روشن تر می شود که رفتار واقعی ساختمان ها در زمین لرزه و تغییرمکان جانبی سازه را درک کنیم. در ادامه، مهم ترین دلایل اهمیت درز انقطاع را بررسی می کنیم:

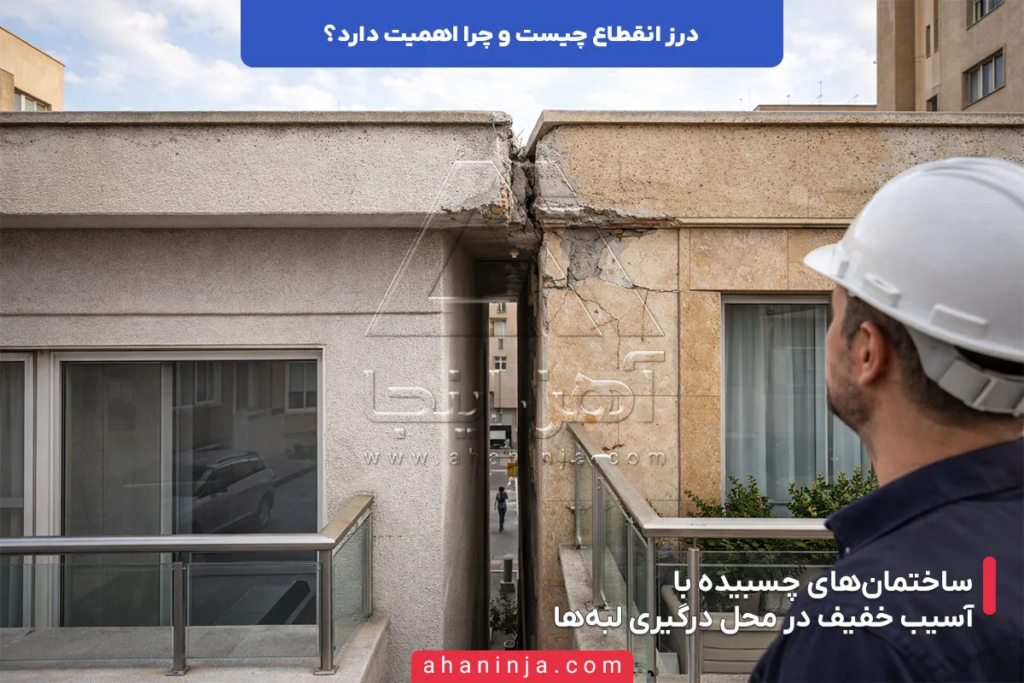

• جلوگیری از ضربه ساختمان های مجاور
  در زمان وقوع زلزله، هر ساختمان با توجه به ارتفاع، سختی جانبی و نوع سیستم باربر خود به شکل متفاوتی نوسان می کند. اگر فاصله مجاز بین ساختمان ها رعایت نشده باشد، این نوسان ها به برخورد واقعی تبدیل می شوند. این پدیده که در مهندسی به عنوان ضربه یا pounding شناخته می شود، می تواند باعث شکست موضعی تیر و ستون، ترک در جان پناه ها و آسیب در گوشه طبقات شود. در بسیاری از زلزله های متوسط، همین برخوردهای ظاهراً کوچک منجر به خسارت های جدی شده اند؛ در حالی که با رعایت صحیح درز انقطاع، هر سازه می توانست مستقل حرکت کند و انرژی لرزه ای را بدون انتقال ضربه به همسایه خود جذب کند.
• افزایش ایمنی سازه در زلزله
  هدف اصلی از پیش بینی درز انقطاع، ارتقای ایمنی سازه در زلزله است. وقتی ساختمان فضای کافی برای نوسان داشته باشد، نیروهای جانبی به شکل کنترل شده تری در سیستم باربر پخش می شوند. این موضوع مستقیماً با کنترل تغییرمکان طبقات در ارتباط است. مهندس سازه در تحلیل، بیشترین تغییرمکان را استخراج می کند و بر اساس آن مقدار درز را تعیین می کند تا حتی در زلزله طرح نیز برخوردی رخ ندهد. این فاصله در واقع یک لایه ایمنی پنهان است که فقط در لحظه بحران ارزش واقعی خود را نشان می دهد.
• حفظ عملکرد اجزای سازه ای و غیر سازه ای

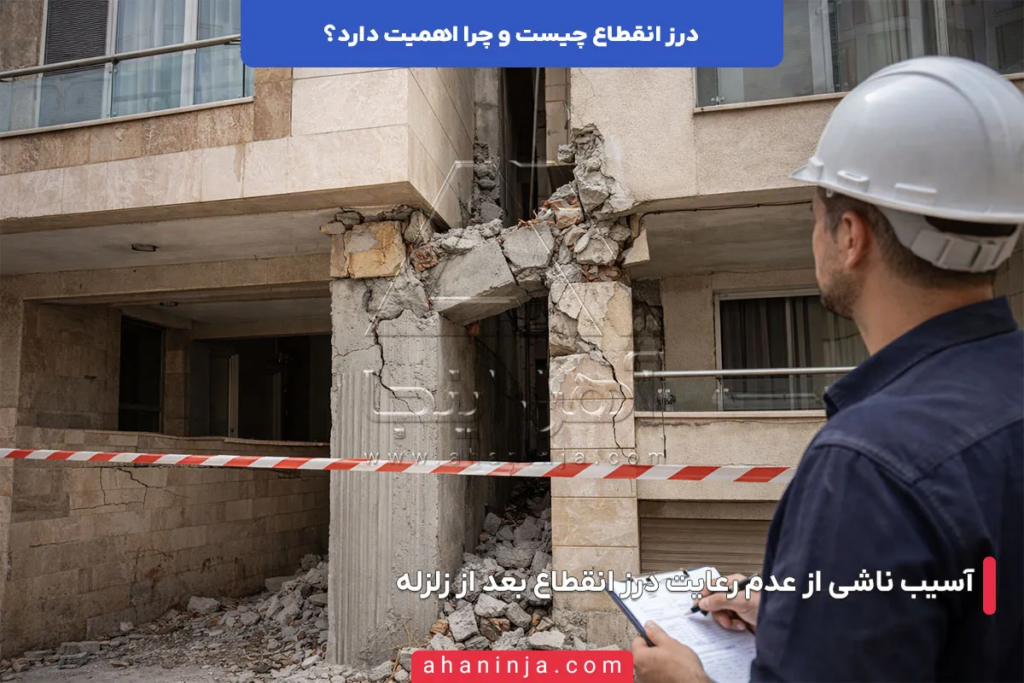

  در بسیاری از موارد، آسیب ناشی از نبود درز انقطاع ابتدا در نما، دیوارهای پیرامونی یا سقف های کاذب دیده می شود. اما اگر برخورد شدیدتر باشد، ممکن است اعضای اصلی در سازه بتنی و فولادی نیز دچار آسیب شوند. به عنوان مثال، در اسکلت فلزی، تیرهای لبه ای که در تراز یکسان اجرا شده اند، در صورت تماس می توانند تمرکز تنش ایجاد کنند. در پروژه هایی که هزینه سازه تحت تاثیر نوساناتی مانند قیمت تیرآهن قرار دارد، گاهی تلاش می شود ابعاد یا جزئیات بهینه شوند؛ اما کوچک کردن یا نادیده گرفتن درز انقطاع راهکار فنی قابل قبولی برای کاهش هزینه نیست، زیرا ریسک سازه را به شدت بالا می برد.
• انطباق با مقررات ملی ساختمان و ضوابط استاندارد ۲۸۰۰
  رعایت درز انقطاع یک انتخاب سلیقه ای نیست، بلکه یک الزام در مقررات ملی ساختمان و همچنین ضوابط استاندارد ۲۸۰۰ است. در فرآیند کنترل نقشه ها، یکی از موارد مهم بررسی شده، مقدار و پیوستگی این فاصله در تمام ارتفاع ساختمان است. عدم رعایت آن می تواند باعث رد نقشه یا ایجاد مسئولیت حقوقی برای طراح و ناظر شود. به همین دلیل، اهمیت درز انقطاع فقط فنی نیست؛ جنبه حقوقی و حرفه ای نیز دارد.
• کاهش هزینه های بلندمدت تعمیر و مقاوم سازی
  شاید در مرحله اجرا، پیش بینی این فاصله به نظر هزینه اضافی بیاید، اما در واقع نوعی سرمایه گذاری برای آینده است. آسیب ناشی از برخورد سازه ها می تواند به ترک های عمیق، تخریب موضعی و حتی نیاز به مقاوم سازی منجر شود. در چنین شرایطی، هزینه تعمیرات بسیار بیشتر از هزینه پیش بینی چند سانتی متر فاصله در زمان ساخت خواهد بود. همان طور که در زمان برآورد، افزایش قیمت برخی مقاطع مانند قیمت پروفیل می تواند بودجه پروژه را جابه جا کند، خسارت های پس از زلزله نیز می توانند چندین برابر هزینه های اولیه را به پروژه تحمیل کنند. درز انقطاع کمک می کند این ریسک پنهان به حداقل برسد.

در مجموع، اهمیت درز انقطاع فقط در یک فاصله فیزیکی خلاصه نمی شود؛ این فاصله نتیجه تحلیل دقیق رفتار لرزه ای، درک واقعیت نوسان سازه ها و احترام به اصول مهندسی است. اگر این اصل ساده رعایت شود، ساختمان در زمان بحران رفتاری مستقل، ایمن و قابل پیش بینی خواهد داشت؛ اما اگر نادیده گرفته شود، همان چند سانتی متر می تواند مرز بین ایمنی و آسیب باشد.

درز انقطاع از کجا شروع می شود؟

محل شروع اجرای درز در ساختمان از تراز فونداسیون یا روی زمین طبیعی تعیین می شود و تا بالاترین تراز سازه ادامه می یابد. این فاصله باید در تمام ارتفاع ساختمان پیوسته حفظ شود.

در ادامه به بررسی دقیق ضوابط مربوط به آن می پردازیم:

درز انقطاع در مقررات ملی ساختمان

در مقررات ملی ساختمان، موضوع درز انقطاع به عنوان یک الزام جدی در طراحی و اجرای ساختمان ها مطرح شده است؛ نه یک توصیه اختیاری و نه یک جزئیات قابل چشم پوشی. فلسفه وجودی این الزام کاملاً روشن است: وقتی دو ساختمان در مجاورت هم ساخته می شوند، باید فضای کافی برای تغییرمکان جانبی سازه در زمان زلزله پیش بینی شود تا از ضربه ساختمان های مجاور جلوگیری گردد.

در چارچوب مقررات ملی، به ویژه در مباحث مرتبط با بارهای وارد بر ساختمان و طراحی سازه های بتن آرمه و فولادی، تأکید می شود که مقدار درز انقطاع باید بر اساس نتایج تحلیل سازه و بیشترین تغییرمکان نسبی طبقات تعیین شود. یعنی عدد این فاصله از دل محاسبات طراحی لرزه ای ساختمان استخراج می شود، نه از تجربه شخصی یا تخمین چشمی در کارگاه. این موضوع نشان می دهد که درز انقطاع مستقیماً به رفتار واقعی ساختمان در زلزله گره خورده است.

در فرآیند کنترل نقشه ها توسط نظام مهندسی، یکی از مواردی که دقیق بررسی می شود، رعایت همین فاصله و پیوستگی آن در کل ارتفاع سازه است. مقررات تصریح می کند که این فاصله باید از پایین ترین تراز سازه تا بالاترین نقطه ادامه داشته باشد و در هیچ طبقه ای به واسطه اجرای نما، دیوارچینی یا جان پناه ها قطع نشود. زیرا حتی اگر در یک طبقه این فاصله بسته شود، همان نقطه می تواند به محل تمرکز تنش و برخورد تبدیل شود.

از منظر مقررات، فاصله مجاز بین ساختمان ها تابعی از ارتفاع، سیستم باربر جانبی و میزان تغییرمکان پیش بینی شده است. در ساختمان های بلندتر که دامنه نوسان بیشتر است، طبیعتاً مقدار درز نیز بیشتر خواهد بود. همچنین تفاوت بین سازه بتنی و فولادی می تواند بر رفتار جانبی اثر بگذارد و در نتیجه در تعیین این فاصله نقش داشته باشد. مقررات ملی ساختمان این تفاوت ها را به صورت غیر مستقیم و از طریق ارجاع به آیین نامه های طراحی لرزه ای در نظر می گیرد.

نکته مهم دیگر این است که در مقررات، تنها به عدد درز انقطاع بسنده نشده، بلکه به نحوه اجرای درز در ساختمان نیز توجه شده است. پر کردن این فاصله با مصالح سخت که باعث انتقال نیرو بین دو سازه شود، خلاف فلسفه اصلی درز انقطاع است. هدف، آزاد گذاشتن حرکت نسبی ساختمان هاست تا هر کدام بتوانند انرژی زلزله را مستقل جذب کنند و فرآیند کنترل تغییرمکان طبقات به درستی عمل کند.

در عمل، رعایت درز انقطاع در مقررات ملی ساختمان فقط یک الزام فنی نیست؛ یک مسئولیت حرفه ای است. طراح، ناظر و مجری هر سه در قبال اجرای صحیح آن پاسخگو هستند. زیرا اگر در آینده بر اثر زلزله آسیبی رخ دهد و مشخص شود فاصله لازم پیش بینی یا اجرا نشده، موضوع می تواند ابعاد حقوقی نیز پیدا کند.

در نهایت، می توان گفت جایگاه درز انقطاع در مقررات ملی ساختمان، جایگاهی کاملاً ساختاری و بنیادین است. این فاصله کوچک، نتیجه مستقیم نگاه علمی به رفتار لرزه ای و تلاش برای ارتقای ایمنی سازه در زلزله است؛ نگاهی که به ما یادآوری می کند حتی چند سانتی متر فاصله حساب شده، می تواند تفاوتی بزرگ در عملکرد واقعی ساختمان ایجاد کند.

ضوابط درز انقطاع طبق آیین نامه ۲۸۰۰

وقتی صحبت از ضوابط درز انقطاع می شود، مرجع اصلی در ایران بدون تردید آیین نامه طراحی لرزه ای ساختمان ها، یعنی استاندارد ۲۸۰۰ است. این آیین نامه با نگاه کاملاً مهندسی و مبتنی بر رفتار واقعی سازه در زلزله، نحوه تعیین و اعمال این فاصله را مشخص کرده است. هدف روشن است: جلوگیری از ضربه ساختمان های مجاور و تضمین ایمنی سازه در زلزله حتی در شدیدترین سناریوهای لرزه ای طرح.

در آیین نامه ۲۸۰۰، مبنای تعیین درز انقطاع، حداکثر تغییرمکان جانبی سازه در تحلیل لرزه ای است. یعنی ابتدا ساختمان تحت اثر بار زلزله تحلیل می شود، بیشترین جابجایی جانبی هر طبقه به دست می آید و سپس بر اساس ضرایب آیین نامه ای، فاصله لازم برای جلوگیری از برخورد تعیین می گردد. این یعنی عدد درز انقطاع نه یک عدد تجربی، بلکه خروجی مستقیم از طراحی لرزه ای ساختمان است.

یکی از اصول کلیدی در استاندارد ۲۸۰۰ این است که فاصله پیش بینی شده باید بتواند حداکثر جابجایی دو ساختمان مجاور را به طور هم زمان پوشش دهد. اگر دو ساختمان کنار هم دارای ارتفاع یا سیستم سازه ای متفاوت باشند، هر کدام رفتار لرزه ای خاص خود را دارند. در چنین شرایطی، مقدار درز باید به گونه ای تعیین شود که جمع تغییرمکان های محتمل آن ها باعث تماس نشود. این موضوع به ویژه در ساختمان هایی با اختلاف ارتفاع زیاد یا تفاوت بین سازه بتنی و فولادی اهمیت بیشتری پیدا می کند.

استاندارد ۲۸۰۰ همچنین تأکید دارد که این فاصله باید در تمام ارتفاع ساختمان رعایت شود. یعنی از پایین ترین تراز سازه تا بام، درز انقطاع باید پیوسته باقی بماند. قطع شدن این فاصله در یک طبقه، مثلاً به دلیل اجرای نما یا دیوار مشترک، عملاً فلسفه وجودی آن را زیر سوال می برد و می تواند منجر به تمرکز تنش در همان تراز شود.

در بحث کنترل تغییرمکان طبقات، آیین نامه محدودیت هایی را برای دریفت مجاز طبقات در نظر گرفته است. این محدودیت ها به صورت غیر مستقیم بر مقدار درز انقطاع اثر می گذارند. هرچه دریفت طبقه بیشتر باشد، نیاز به فاصله بیشتری بین ساختمان ها وجود دارد. بنابراین، رعایت ضوابط دریفت نه تنها برای جلوگیری از آسیب داخلی سازه مهم است، بلکه در تعیین فاصله مجاز بین ساختمان ها نیز نقش تعیین کننده دارد.

از منظر اجرایی، استاندارد ۲۸۰۰ تصریح می کند که درز انقطاع نباید با مصالحی پر شود که باعث انتقال نیرو بین دو ساختمان گردد. این فاصله باید امکان حرکت نسبی آزاد را فراهم کند. هرگونه اتصال صلب بین دو سازه، حتی در نما یا تأسیسات، می تواند عملکرد لرزه ای پیش بینی شده در محاسبات را مختل کند.

نکته مهم دیگر در ضوابط آیین نامه این است که تعیین مقدار درز انقطاع باید بر اساس تحلیل واقعی سازه انجام شود، نه صرفاً استفاده از یک درصد ثابت از ارتفاع ساختمان. در ساختمان های بلند، سیستم های نامنظم یا پروژه هایی با شرایط خاص خاک، تحلیل دقیق اهمیت دوچندان پیدا می کند. در چنین پروژه هایی، بی توجهی به این ضوابط می تواند باعث شود که حتی با وجود طراحی صحیح اعضای سازه ای، در محل تماس ساختمان ها آسیب جدی ایجاد شود.

در نهایت، می توان گفت ضوابط درز انقطاع در آیین نامه ۲۸۰۰ حاصل سال ها تجربه لرزه ای و مطالعه رفتار سازه ها در زلزله های واقعی است. این ضوابط به ما یادآوری می کند که رفتار ساختمان در زلزله فقط به مقاومت تیر و ستون محدود نمی شود؛ فضای کافی برای حرکت هم بخشی از طراحی سازه ای هوشمندانه است. رعایت دقیق این الزامات، یعنی احترام به واقعیت رفتار لرزه ای و حرکت در مسیر ساخت ساختمان هایی ایمن، قابل اعتماد و استاندارد.

مقدار درز انقطاع چقدر است؟

سؤال «مقدار درز انقطاع چقدر است؟» یکی از پرتکرارترین پرسش ها در جلسات طراحی و حتی در کارگاه های ساختمانی است. پاسخ کوتاه این است: یک عدد ثابت و عمومی برای همه ساختمان ها وجود ندارد. مقدار درز انقطاع ساختمان مستقیماً به رفتار لرزه ای سازه، ارتفاع آن، نوع سیستم باربر جانبی و نتایج تحلیل سازه وابسته است.

در آیین نامه های طراحی، از جمله ضوابط استاندارد ۲۸۰۰، مبنای تعیین این فاصله، حداکثر تغییرمکان جانبی سازه در زلزله طرح است. یعنی ابتدا ساختمان تحلیل می شود، بیشترین جابجایی جانبی در هر طبقه استخراج می گردد و سپس بر اساس ضرایب آیین نامه ای، فاصله لازم برای جلوگیری از ضربه ساختمان های مجاور تعیین می شود. بنابراین عدد نهایی نتیجه مستقیم طراحی لرزه ای ساختمان است، نه یک تخمین تجربی.

به طور کلی، مقدار درز انقطاع تابعی از ارتفاع کل ساختمان است. هرچه ساختمان بلندتر باشد، دامنه نوسان جانبی آن بیشتر خواهد بود و در نتیجه فاصله مورد نیاز نیز افزایش می یابد. به همین دلیل است که در ساختمان های کوتاه چند طبقه، درز معمولاً چند سانتی متر است، اما در ساختمان های بلندمرتبه می تواند به اعداد بزرگ تری برسد. این موضوع مستقیماً با کنترل تغییرمکان طبقات در ارتباط است؛ زیرا هرچه دریفت طبقات بیشتر باشد، فاصله ایمن نیز باید بیشتر در نظر گرفته شود.

نکته مهم دیگر این است که اگر دو ساختمان مجاور ارتفاع یا سیستم سازه ای متفاوتی داشته باشند، مقدار درز باید بر اساس مجموع تغییرمکان های احتمالی هر دو ساختمان در نظر گرفته شود. به بیان ساده، هر دو سازه در زلزله حرکت می کنند و فاصله باید به اندازه ای باشد که این حرکت ها باعث تماس نشود. این موضوع به ویژه زمانی اهمیت پیدا می کند که یکی از ساختمان ها دارای اسکلت فلزی و دیگری دارای سازه بتنی و فولادی متفاوت باشد؛ زیرا رفتار لرزه ای آن ها می تواند با هم فرق داشته باشد.

در عمل، مهندس سازه پس از تحلیل، بیشترین تغییرمکان نسبی را به دست می آورد و سپس با اعمال ضرایب مربوط به حالت حدی نهایی، فاصله لازم را مشخص می کند. این فاصله به عنوان فاصله مجاز بین ساختمان ها در نقشه ها درج می شود و باید در مرحله اجرا به صورت پیوسته از پایین ترین تراز تا بام رعایت شود.

همچنین آیین نامه ها معمولاً حداقل هایی را نیز در نظر می گیرند تا حتی در ساختمان های کوتاه نیز یک فاصله پایه وجود داشته باشد. این حداقل ها برای جلوگیری از حذف کامل درز در پروژه های کوچک پیش بینی شده اند، اما همچنان مقدار دقیق باید بر اساس محاسبات واقعی سازه تعیین شود.

در حقیقت مقدار درز انقطاع یک عدد ساده نیست؛ نتیجه تحلیل، شناخت رفتار لرزه ای و رعایت اصول ایمنی است. همان چند سانتی متر فاصله، در لحظه زلزله می تواند مانع برخورد، تمرکز تنش و آسیب جدی شود. بنابراین تعیین صحیح آن بخشی جدایی ناپذیر از طراحی سازه ای استاندارد و مسئولانه است.

نحوه محاسبه درز انقطاع ساختمان

محاسبه درز انقطاع ساختمان یک فرآیند کاملاً تحلیلی و مهندسی است و به هیچ وجه بر اساس حدس یا تجربه چشمی تعیین نمی شود. مبنای این محاسبه، رفتار واقعی سازه در زلزله و مقدار تغییرمکان جانبی سازه در تحلیل لرزه ای است. هدف اصلی این محاسبه، جلوگیری از ضربه ساختمان های مجاور و تضمین ایمنی سازه در زلزله است.

برای اینکه مقدار درز به صورت دقیق و مطابق ضوابط استاندارد ۲۸۰۰ تعیین شود، مراحل زیر طی می گردد:

1. مدلسازی دقیق سازه در نرم افزار تحلیل
   در این مرحله، ساختمان با در نظر گرفتن نوع سیستم باربر جانبی، مشخصات مصالح، جرم طبقات و شرایط بارگذاری در نرم افزارهای مهندسی مدل می شود. چه سازه از نوع سازه بتنی و فولادی باشد و چه ترکیبی، رفتار آن باید به درستی شبیه سازی شود. دقت این مرحله بسیار مهم است؛ زیرا هر خطا در مدل سازی، مستقیماً بر مقدار درز انقطاع اثر می گذارد.
2. اعمال بارهای لرزه ای طبق آیین نامه ۲۸۰۰
   پس از مدل سازی، بار زلزله بر اساس منطقه لرزه خیزی، نوع خاک، ضریب رفتار سازه و اهمیت ساختمان اعمال می شود. این همان مرحله ای است که چارچوب اصلی طراحی لرزه ای ساختمان شکل می گیرد. نتایج این تحلیل مشخص می کند که ساختمان در شدیدترین حالت طرح، چه میزان جابجایی جانبی خواهد داشت.
3. استخراج حداکثر تغییرمکان جانبی طبقات
   در این گام، بیشترین جابجایی هر طبقه نسبت به تراز پایه یا نسبت به طبقه زیرین استخراج می شود. این مقدار که به آن دریفت یا تغییرمکان نسبی گفته می شود، مبنای اصلی تعیین فاصله مجاز بین ساختمان ها است. هرچه این عدد بزرگ تر باشد، درز انقطاع نیز باید بزرگ تر در نظر گرفته شود.
4. اعمال ضرایب افزایش تغییرمکان طبق آیین نامه
   در استاندارد ۲۸۰۰، تغییرمکان های به دست آمده از تحلیل الاستیک معمولاً باید با ضرایب مشخصی اصلاح شوند تا رفتار غیر الاستیک سازه نیز لحاظ شود. این ضرایب باعث می شوند مقدار واقعی تری از جابجایی در زلزله شدید در نظر گرفته شود. پس از اعمال این ضرایب، مقدار نهایی تغییرمکان مبنای تعیین درز خواهد بود.
5. در نظر گرفتن مجموع تغییرمکان دو ساختمان مجاور
   اگر دو ساختمان کنار هم دارای طراحی مستقل باشند، در محاسبه باید تغییرمکان هر دو سازه لحاظ شود. یعنی فاصله نهایی باید به اندازه ای باشد که حتی در صورت حرکت هم زمان هر دو ساختمان، تماس رخ ندهد. این نکته در پروژه های شهری بسیار حیاتی است.
6. کنترل پیوستگی در کل ارتفاع سازه
   پس از تعیین مقدار درز، این فاصله باید از پایین ترین تراز سازه تا بام حفظ شود. قطع شدن این فاصله در یک طبقه، به ویژه در محل جان پناه یا اجرای نما، می تواند تمام محاسبات را بی اثر کند. به همین دلیل، کنترل اجرایی در کنار محاسبات اهمیت زیادی دارد.

در جدول زیر، خلاصه مراحل محاسبه درز انقطاع را ارائه داده ایم:

در نهایت باید تأکید کنیم که محاسبه صحیح درز انقطاع فقط یک عدد در نقشه نیست؛ نتیجه یک زنجیره تحلیل، کنترل و دقت مهندسی است. اگر این فرآیند به درستی انجام شود، سازه در زمان زلزله رفتار مستقل و ایمن تری خواهد داشت و خطر برخورد به حداقل می رسد.

حداقل درز انقطاع چقدر است؟

وقتی این سؤال مطرح می شود که حداقل درز انقطاع چقدر است؟، بسیاری انتظار یک عدد ثابت و قطعی دارند؛ اما واقعیت این است که در مهندسی سازه، عدد ثابت برای همه پروژه ها وجود ندارد. مقدار درز انقطاع ساختمان تابعی از ارتفاع سازه، سیستم باربر جانبی، نتایج تحلیل و الزامات ضوابط استاندارد ۲۸۰۰ است. با این حال، آیین نامه ها برای جلوگیری از حذف کامل این فاصله، حداقل هایی را نیز در نظر می گیرند تا حتی در ساختمان های کوتاه هم اصل فاصله ایمن رعایت شود.

در چارچوب مقررات ملی ساختمان و آیین نامه ۲۸۰۰، مبنای تعیین درز انقطاع، بیشترین تغییرمکان جانبی سازه در زلزله طرح است. یعنی ابتدا ساختمان تحلیل می شود و سپس با اعمال ضرایب آیین نامه ای، مقدار نهایی فاصله مشخص می گردد. بنابراین حداقل درز، در واقع کمینه فاصله ای است که بتواند حداکثر حرکت پیش بینی شده سازه را بدون ایجاد تماس پوشش دهد.

در ساختمان های کم ارتفاع، مقدار حداقل درز معمولاً در حد چند سانتی متر برای هر طبقه در نظر گرفته می شود، اما این مقدار نباید کمتر از عددی باشد که آیین نامه برای شرایط خاص تعیین کرده است. این حداقل ها بیشتر برای جلوگیری از اجرای «درز صفر» یا چسباندن کامل دو ساختمان به یکدیگر پیش بینی شده اند. زیرا حتی در ساختمان های کوتاه، در صورت وقوع زلزله، هر سازه دچار حرکت می شود و اگر فاصله مجاز بین ساختمان ها رعایت نشده باشد، احتمال ضربه ساختمان های مجاور وجود دارد.

نکته مهم این است که حداقل درز به معنای مقدار پیشنهادی یا ایده آل نیست؛ بلکه پایین ترین حد قابل قبول از نظر آیین نامه است. در بسیاری از پروژه ها، به ویژه در ساختمان های بلند یا نامنظم، مقدار واقعی درز بیشتر از حداقل خواهد بود. این موضوع به طور مستقیم با کنترل تغییرمکان طبقات در تحلیل سازه مرتبط است. هرچه دریفت طبقات بیشتر باشد، حداقل فاصله نیز باید افزایش یابد.

همچنین باید توجه داشت که اگر دو ساختمان مجاور ارتفاع متفاوتی داشته باشند یا یکی از آن ها دارای سازه بتنی و فولادی با رفتار لرزه ای متفاوت باشد، مقدار درز نباید صرفاً بر اساس یکی از آن ها تعیین شود. در چنین شرایطی، حداقل فاصله باید پاسخگوی حرکت هر دو سازه باشد تا در زلزله، تماس بین آن ها رخ ندهد.

در نهایت، می توان گفت حداقل درز انقطاع یک مرز ایمنی پایه است؛ حدی که آیین نامه برای جلوگیری از ریسک آشکار تعیین کرده است. اما مهندسی مسئولانه فراتر از حداقل ها حرکت می کند. اگر تحلیل نشان دهد که حرکت سازه بیش از مقدار پایه است، باید فاصله افزایش یابد تا ایمنی سازه در زلزله تضمین شود. همان چند سانتی متر فاصله، اگر به درستی و مطابق تحلیل تعیین شود، می تواند تفاوت بین عملکرد ایمن و شروع یک آسیب پنهان باشد.

نکات اجرایی مهم درز انقطاع ساختمان

قبل از ورود به جزئیات، یک نکته خیلی مهم باید در ذهن بماند: درز انقطاع ساختمان اگرچه در نقشه ها یک عدد مشخص دارد، اما در واقع یک «مسیر ایمنی» در کل ارتفاع سازه است. یعنی اگر فقط در یک تراز بسته شود یا با یک اجرای اشتباه قفل گردد، در لحظه زلزله همان نقطه می تواند به محل ضربه ساختمان های مجاور و شروع آسیب تبدیل شود. به همین دلیل، نکات اجرایی این بخش از هر عدد و فرمولی مهم تر می شوند:

• پیوستگی کامل درز در تمام ارتفاع سازه
  درز باید از پایین ترین تراز سازه تا بام بدون قطع شدن ادامه داشته باشد. اگر در یک طبقه به خاطر دیوارچینی، جان پناه یا نما فاصله بسته شود، عملاً حرکت نسبی سازه ها محدود می گردد و تغییرمکان جانبی سازه به جای تخلیه ایمن، به برخورد و تنش موضعی تبدیل می شود. کنترل پیوستگی درز در تمام طبقات، بخش جدی از وظیفه نظارت اجرایی است.
• کنترل ابعاد واقعی در کارگاه و جلوگیری از کاهش درز
  عدد درز روی نقشه یک چیز است و آنچه در اجرا اتفاق می افتد چیز دیگر. خطای قالب بندی، بیرون زدگی بتن، افزایش ضخامت اندود یا حتی تلرانس اجرای دیوار می تواند فاصله مجاز بین ساختمان ها را کم کند. اندازه گیری دوره ای با متر یا ابزار دقیق، مخصوصاً در طبقات بالاتر که حرکت جانبی بیشتر است، باید جزو روتین کارگاه باشد.
• عدم پر کردن درز با مصالح سخت و صلب
  هدف درز، آزاد گذاشتن حرکت سازه است. پر کردن آن با بتن، ملات، آجر یا هر مصالح سخت، باعث انتقال نیرو بین دو ساختمان می شود و درز را از «فضای ایمنی» به «پل انتقال ضربه» تبدیل می کند. در این حالت، به جای افزایش ایمنی سازه در زلزله، خطر آسیب در محل تماس بالا می رود.
• استفاده درست از مصالح نرم و تراکم پذیر فقط برای محافظت اجرایی
  اگر برای جلوگیری از ورود نخاله، آب یا گرد و خاک از یونولیت یا فوم استفاده شود، باید دقت شود که این مصالح فقط نقش پرکننده نرم داشته باشند و اتصال صلب ایجاد نکنند. یعنی در عمل، مصالحی انتخاب شوند که در اثر کنترل تغییرمکان طبقات و حرکت جانبی، قابلیت فشرده شدن داشته باشند و مانع حرکت نشوند.
• قطع نکردن درز در مرحله دیوارچینی و تیغه بندی داخلی
  اشتباه رایج این است که دیوارهای پیرامونی یا تیغه ها بدون توجه به محل درز اجرا می شوند و در نهایت، دو سمت درز به هم گیر می کنند. حتی اگر سازه اصلی جدا باشد، همین دیوارها در زلزله مثل یک رابط عمل می کنند و می توانند باعث ترک های شدید یا کمانش موضعی در دیوار شوند.
• جزئیات اجرای نما را دقیق و جداگانه طراحی و اجرا کنید
  نماکاری یکی از خطرناک ترین مراحل برای از بین بردن عملکرد درز است. اتصال سنگ، سرامیک، کامپوزیت، شاسی کشی یا زیرسازی فلزی بین دو ساختمان، می تواند حرکت مستقل را قفل کند. در نما باید یک درز واضح با جزئیات آب بندی و پوشش مناسب اجرا شود، بدون اینکه دو ساختمان به هم متصل شوند. این مورد هم از نظر فنی و هم مطابق مقررات ملی ساختمان حساس است.
• رعایت درز از تراز فونداسیون و طبقه همکف
  در برخی پروژه ها تصور می شود درز فقط از طبقات بالا مهم است، در حالی که حرکت سازه از پایین آغاز می شود. اگر در فونداسیون، دیوار حائل یا شناژها اتصال ناخواسته ایجاد شود، رفتار لرزه ای کل ساختمان تحت تاثیر قرار می گیرد و ضوابط طراحی لرزه ای ساختمان عملاً تضعیف می شود.
• جلوگیری از عبور تاسیسات و اجزای مشترک از داخل درز
  لوله، سینی کابل، کانال یا حتی ساپورت های تاسیساتی اگر از داخل درز عبور کنند، درز را به مسیر انتقال نیرو تبدیل می کنند. در زمان زلزله، این اجزا یا می شکنند یا باعث اتصال ناخواسته می شوند. مسیر تاسیسات باید طوری طراحی شود که در محل درز یا قطع و انعطاف پذیر شود یا اصولاً از مسیر دیگری عبور کند.
• هماهنگی بین دو تیم اجرایی در پروژه های چسبیده
  وقتی دو پلاک مجاور توسط دو پیمانکار اجرا می شوند، اختلاف زمان بندی اجرا یا دقت متفاوت تیم ها می تواند باعث کاهش یا بی نظمی در درز شود. هماهنگی در ترازها، خط قالب، ضخامت اندود و جزئیات نما ضروری است تا اجرای درز در ساختمان دقیق و پیوسته باقی بماند.
• کنترل نهایی قبل از تحویل، مخصوصاً در طبقات بالا و بام
  بیشترین آسیب های ناشی از برخورد معمولاً در طبقات بالایی و جان پناه ها دیده می شود. قبل از تحویل، باید درز در طبقات بالا، اطراف بام، محل آبروها و جان پناه ها بازدید شود تا هیچ اتصال پنهان یا بسته شدن درز وجود نداشته باشد. این کنترل نهایی، تکمیل کننده مسیر ضوابط استاندارد ۲۸۰۰ در اجرا است.

جمع بندی

درز انقطاع یکی از مهم ترین الزامات در طراحی و اجرای ساختمان های شهری است که نقش کلیدی در ایمنی سازه در زلزله و جلوگیری از ضربه ساختمان های مجاور دارد. مقدار آن بر اساس تحلیل سازه و طبق ضوابط استاندارد ۲۸۰۰ تعیین می شود و باید در تمام ارتفاع سازه رعایت گردد.
