قوطی مناسب برای ستون یک طبقه و دو طبقه چگونه انتخاب می‌ شود؟

در پروژه های ساختمانی سبک و نیمه سنگین، انتخاب درست مقطع برای ستون یکی از مهم ترین تصمیم ها است. بسیاری از کارفرماها و حتی برخی مجریان اجرایی این سؤال را مطرح می کنند که قوطی مناسب برای ستون یک طبقه و دو طبقه چه ویژگی هایی باید داشته باشد و بر چه اساسی باید انتخاب شود. در همین مسیر، بررسی همزمان محاسبات سازه ای و برآورد هزینه ها اهمیت پیدا می کند، زیرا تغییرات قیمت آهن می تواند مستقیما بر انتخاب سایز قوطی و ضخامت مقطع اثر بگذارد و تصمیم نهایی را اقتصادی تر یا پرهزینه تر کند. واقعیت این است که این انتخاب فقط به ظاهر مقطع یا در دسترس بودن آن وابسته نیست، بلکه به محاسبه قوطی ستون فلزی، بارهای وارد بر سازه، شرایط خاک و حتی فاصله ستون ها و انتخاب مقطع بستگی دارد.

«اگر قصد خرید پروفیل یا قوطی آهنی دارید، اولین قدم آگاهی از قیمت روز پروفیل است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای و معتبر در اختیار شما قرار داده‌ایم تا بتوانید انتخابی مطمئن داشته باشید، بنابر این پیشنهاد می کنیم سری به صفحه قیمت قوطی بزنید»

در این مقاله به صورت کاملا فنی و کاربردی، به بررسی سایز قوطی برای ستون یک طبقه، ابعاد قوطی ستون دو طبقه، ضخامت مناسب و نکات اجرایی طراحی می پردازیم تا انتخابی آگاهانه و کم ریسک داشته باشید.

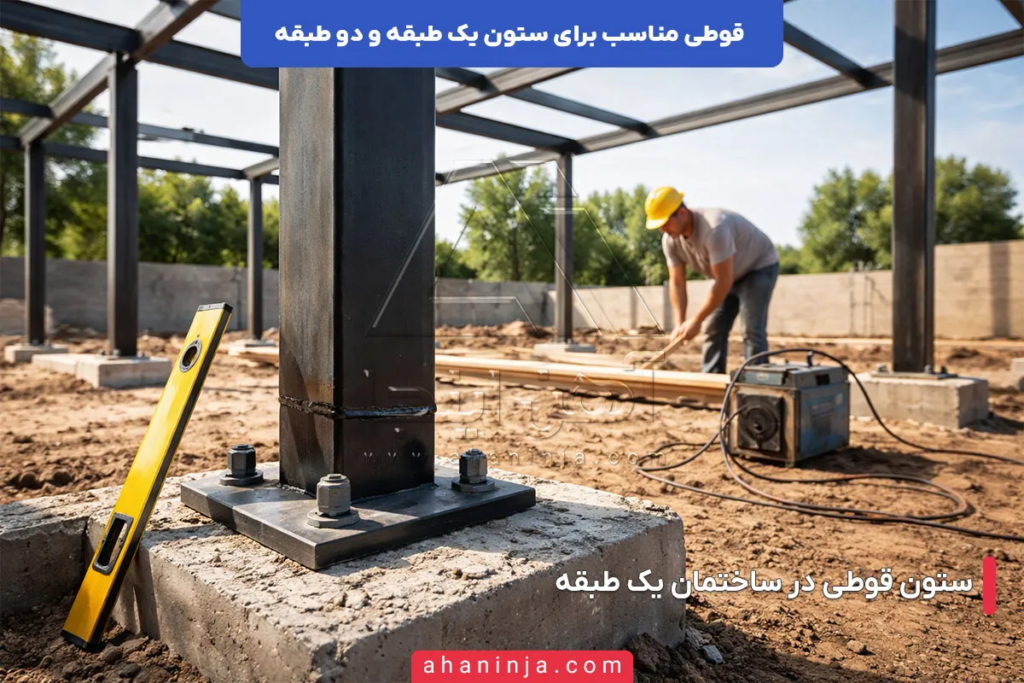

قوطی مناسب برای ستون ساختمان یک طبقه

در ساختمان های یک طبقه، خیلی وقت ها این تصور وجود دارد که چون تعداد طبقات کم است، انتخاب ستون هم ساده و کم اهمیت خواهد بود. اما تجربه اجرا چیز دیگری نشان می دهد. ستون حتی در یک سازه ساده ویلایی، عضو اصلی انتقال بار است و کوچک ترین اشتباه در انتخاب قوطی ستون ساختمان می تواند در بلندمدت خودش را به شکل ترک در دیوار، نشست نامتقارن یا حتی ضعف در برابر زلزله نشان دهد. به همین دلیل انتخاب قوطی مناسب برای ستون ساختمان یک طبقه باید همزمان فنی، منطقی و متناسب با شرایط واقعی پروژه باشد.

در این نوع ساختمان ها، اولین موضوعی که باید بررسی شود نوع سقف و میزان بار وارد بر ستون است. سقف سبک مثل شیروانی یا ساندویچ پانل، فشار کمتری به ستون وارد می کند، اما اگر سقف تیرچه بلوک یا دال بتنی اجرا شود، شرایط کاملا تغییر می کند. اینجا دیگر فقط ابعاد ظاهری مهم نیست، بلکه ضخامت مناسب قوطی برای ستون هم نقش کلیدی پیدا می کند. گاهی افزایش یک میلی متر در ضخامت، تفاوت قابل توجهی در مقاومت قوطی در ستون ساختمان ایجاد می کند.

عامل بعدی که خیلی وقت ها دست کم گرفته می شود، فاصله ستون ها و انتخاب مقطع است. اگر دهانه بین ستون ها زیاد باشد، بار بیشتری به هر ستون منتقل می شود و طبیعتا سایز قوطی برای ستون یک طبقه باید بزرگ تر انتخاب شود. در پروژه هایی که دهانه حدود 3 تا 4 متر است، معمولا مقاطع 100×100 یا 120×120 با ضخامت 3 یا 4 میلی متر دیده می شود. اما وقتی دهانه به 5 یا 6 متر می رسد، استفاده از مقاطع بزرگ تر مثل 140×140 یا حتی قوطی باکس برای ستون فلزی منطقی تر خواهد بود.

ارتفاع ستون هم موضوع مهمی است. هر چه ارتفاع آزاد ستون بیشتر باشد، خطر کمانش افزایش پیدا می کند. اینجاست که فقط نگاه به “یک طبقه بودن ساختمان” کافی نیست. در برخی ویلاها که ارتفاع سقف زیاد طراحی می شود، اگر پروفیل مناسب ستون فلزی با دقت انتخاب نشود، ستون در برابر بارهای جانبی و لرزه ای رفتار مطلوبی نخواهد داشت. بنابراین در کنار محاسبه بار قائم، باید تحلیل رفتار ستون در برابر کمانش هم در فرآیند محاسبه قوطی ستون فلزی دیده شود.

از نظر اجرایی، بسیاری از مهندسان برای رسیدن به بهترین قوطی برای خانه یک طبقه ترجیح می دهند فقط به حداقل آیین نامه ای بسنده نکنند. انتخابی که کمی قوی تر از حداقل باشد، باعث می شود ستون در برابر تغییرات احتمالی آینده مثل اجرای سایبان، نیم طبقه سبک یا افزایش بار موضعی، عملکرد مطمئن تری داشته باشد. این نگاه آینده نگرانه در طراحی ستون با پروفیل قوطی اهمیت زیادی دارد.

در نهایت باید گفت انتخاب ستون قوطی در ساختمان یک طبقه، ترکیبی از تحلیل سازه ای، تجربه اجرایی و شناخت دقیق پروژه است. استفاده از جدول ابعاد قوطی برای ساختمان می تواند دید اولیه بدهد، اما تصمیم نهایی باید بر اساس نقشه سازه و بررسی دقیق بارگذاری انجام شود. وقتی این انتخاب با دقت انجام شود، ستون به عضوی تبدیل می شود که سال ها بدون دغدغه، بار سازه را به زمین منتقل می کند و خیال کارفرما و مجری را راحت نگه می دارد.

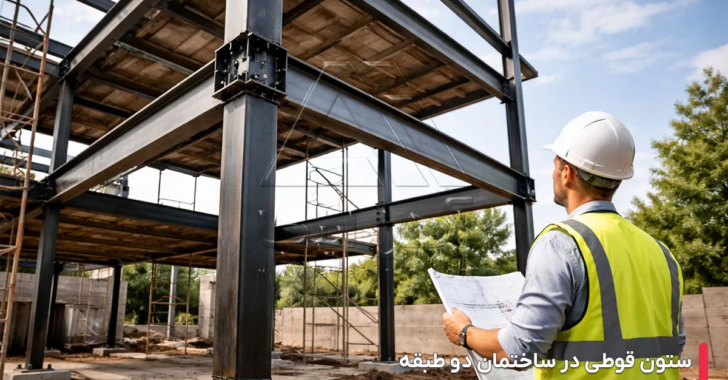

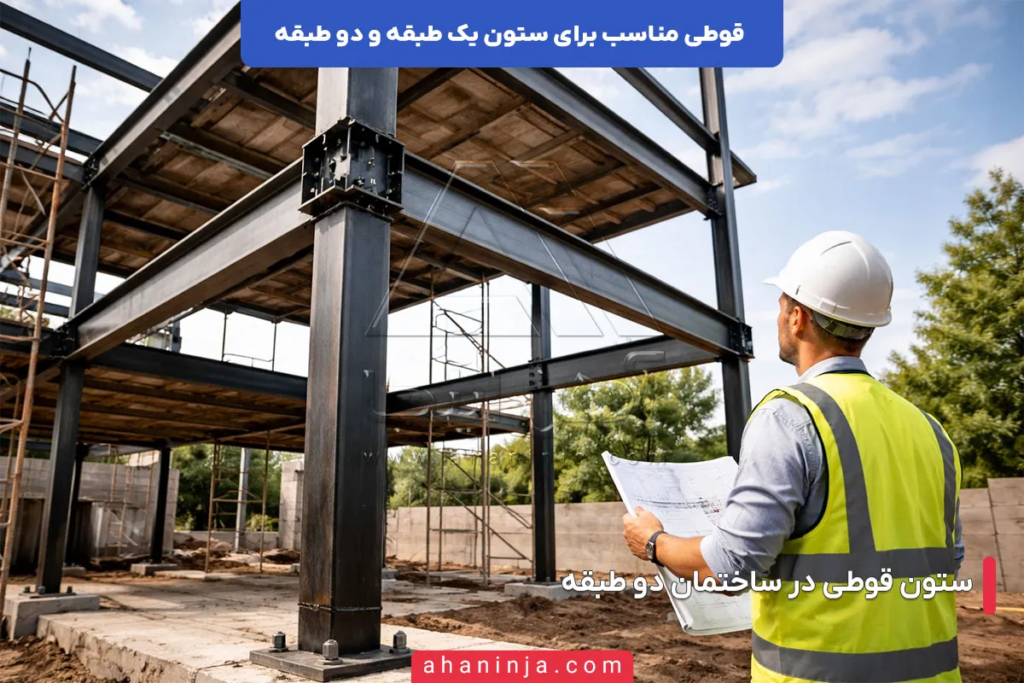

قوطی مناسب برای ستون ساختمان دو طبقه

وقتی وارد طراحی ساختمان دو طبقه می شویم، شرایط دیگر شبیه یک سازه ساده یک طبقه نیست. اینجا ستون فقط بار یک سقف را تحمل نمی کند، بلکه وزن دو طبقه، دیوارها، تاسیسات، بار زنده و نیروهای جانبی ناشی از باد و زلزله هم به آن منتقل می شود. به همین دلیل انتخاب قوطی مناسب برای ستون یک طبقه و دو طبقه در حالت دو طبقه، نیازمند دقت و محاسبه بسیار بیشتری است. هر تصمیم اشتباه در این مرحله می تواند رفتار کل سازه را تحت تاثیر قرار دهد.

در ساختمان دو طبقه، اولین موضوعی که باید بررسی شود مجموع بارهای قائم است. بار مرده سقف طبقه دوم، بار دیوارچینی، کف سازی و حتی وزن نما همگی در تحلیل ستون تاثیرگذار هستند. در این شرایط، صرفا دانستن سایز قوطی برای ستون یک طبقه کافی نیست، بلکه باید به سراغ بررسی دقیق ابعاد قوطی ستون دو طبقه برویم و مقطعی را انتخاب کنیم که هم در برابر فشار و هم در برابر کمانش عملکرد مطمئن داشته باشد.

یکی از مهم ترین چالش ها در ستون های دو طبقه، موضوع کمانش است. افزایش ارتفاع ستون باعث افزایش ضریب لاغری می شود و همین موضوع احتمال ناپایداری را بالا می برد. بنابراین در فرآیند محاسبه قوطی ستون فلزی برای دو طبقه، فقط ظرفیت فشاری ملاک نیست، بلکه کنترل کمانش و پایداری جانبی ستون هم بررسی می شود. به همین دلیل معمولا در ساختمان های دو طبقه، استفاده از مقاطع بزرگ تر و ضخیم تر نسبت به یک طبقه توصیه می شود.

در بسیاری از پروژه های مسکونی دو طبقه، مقاطع 140×140 با ضخامت 4 یا 5 میلی متر به عنوان حداقل منطقی دیده می شود. اما اگر دهانه ها بزرگ باشند یا سقف ها سنگین تر اجرا شوند، انتخاب 160×160 یا حتی بزرگ تر کاملا طبیعی است. در چنین شرایطی، ضخامت مناسب قوطی برای ستون اهمیت ویژه ای دارد، چون افزایش ضخامت باعث بهبود ظرفیت باربری و افزایش مقاومت قوطی در ستون ساختمان در برابر تغییر شکل می شود.

موضوع دیگری که در سازه دو طبقه تعیین کننده است، فاصله ستون ها و انتخاب مقطع است. اگر فاصله ستون ها زیاد طراحی شود، بار وارد بر هر ستون افزایش پیدا می کند و در نتیجه باید پروفیل مناسب ستون فلزی با مقطع قوی تری انتخاب شود. اینجاست که بسیاری از پروژه هایی که صرفا با نگاه اقتصادی طراحی شده اند، در اجرا به مشکل می خورند. ستون ممکن است در ظاهر کافی به نظر برسد، اما وقتی بار طبقه دوم به آن اضافه می شود، وارد محدوده تنش های بالاتر می شود.

در فرآیند طراحی ستون با پروفیل قوطی برای ساختمان دو طبقه، معمولا مهندس محاسب از نرم افزارهای تحلیلی استفاده می کند و نتایج را با جدول ابعاد قوطی برای ساختمان تطبیق می دهد. این کار باعث می شود انتخاب مقطع از حالت حدسی خارج شود و تصمیمی بر پایه تحلیل واقعی سازه گرفته شود. این تحلیل شامل کنترل تنش فشاری، کمانش، لنگر خمشی و اثر بارهای جانبی است.

نکته مهم دیگر این است که در ساختمان های دو طبقه، ستون ها همیشه شرایط یکسانی ندارند. ستون های میانی معمولا بار بیشتری دریافت می کنند، در حالی که ستون های کناری ممکن است تحت تاثیر نیروهای جانبی بیشتری باشند. بنابراین در برخی پروژه ها، برای همه ستون ها از یک سایز یکسان استفاده نمی شود و انتخاب مقطع برای هر موقعیت به صورت جداگانه انجام می گیرد. این رویکرد حرفه ای باعث می شود انتخاب قوطی مناسب برای ستون یک طبقه و دو طبقه در حالت دو طبقه، دقیق تر و بهینه تر باشد.

در نهایت، اگر هدف رسیدن به سازه ای مطمئن و بدون دغدغه است، نباید انتخاب ستون را به حداقل ممکن محدود کرد. در ساختمان دو طبقه، یک انتخاب کمی قوی تر می تواند حاشیه ایمنی مناسبی ایجاد کند و از مشکلات احتمالی آینده جلوگیری نماید. وقتی انتخاب ابعاد قوطی ستون دو طبقه با تحلیل درست، در نظر گرفتن دهانه ها، ارتفاع، نوع سقف و شرایط اجرایی انجام شود، ستون به عضوی تبدیل می شود که با اطمینان بار دو طبقه را تحمل می کند و عملکرد سازه را در بلندمدت تضمین می نماید.

پروفیل چیست؟ + ویژگی ها و کاربرد ها

پروفیل فولادی یکی از پرکاربردترین محصولات در صنعت ساختمان و سازه‌های فلزی است که به دلیل استحکام بالا، یکنواختی در ابعاد و قابلیت جوشکاری آسان، جایگاه ویژه‌ای در میان مقاطع فولادی دارد، در این مقاله به پروفیل، ویژگی ها، کاربرد ها و انواع آن، مشخصات فنی و مراحل تولید آن می پردازیم:

بیشتر بخوانید

عوامل مؤثر در انتخاب قوطی مناسب ستون

انتخاب ستون قوطی فقط به دیدن یک جدول سایز یا شنیدن تجربه دیگران محدود نمی شود. وقتی قرار است درباره انتخاب قوطی مناسب برای ستون یک طبقه و دو طبقه تصمیم گیری شود، باید مجموعه ای از عوامل فنی، اجرایی و حتی اقتصادی کنار هم دیده شوند. در واقع ستون، عضوی است که همه بارها و تصمیم های طراحی در نهایت روی آن جمع می شوند. اگر این انتخاب بر پایه تحلیل دقیق و محاسبه قوطی ستون فلزی انجام نشود، ممکن است سازه در ظاهر کامل باشد اما در رفتار واقعی، در محدوده تنش های بالا کار کند.

در ادامه عوامل اثرگذار بر انتخاب قوطی ستون ساختمان را به صورت دقیق بررسی می کنیم:

1. بارهای وارد بر سازه
   مهم ترین عامل در تعیین پروفیل مناسب ستون فلزی، میزان بار مرده و بار زنده ساختمان است. وزن سقف، دیوارها، کف سازی، تاسیسات و حتی بار برف و باد در این محاسبه نقش دارند. هر چه بار بیشتر باشد، هم ابعاد قوطی ستون دو طبقه یا یک طبقه بزرگ تر می شود و هم ضخامت مناسب قوطی برای ستون باید افزایش یابد. بدون تحلیل بارگذاری، انتخاب مقطع بیشتر شبیه حدس زدن خواهد بود تا تصمیم مهندسی.
2. ارتفاع ستون و خطر کمانش
   افزایش ارتفاع ستون، ضریب لاغری را بالا می برد و احتمال کمانش را بیشتر می کند. در این شرایط حتی اگر سطح مقطع از نظر فشاری کافی باشد، ممکن است ستون از نظر پایداری جانبی دچار مشکل شود. به همین دلیل در پروژه هایی با ارتفاع زیاد، انتخاب قوطی باکس برای ستون فلزی با سایز بالاتر منطقی تر است تا مقاومت قوطی در ستون ساختمان در برابر کمانش تضمین شود.
3. فاصله ستون ها و ابعاد دهانه
   یکی از عوامل بسیار تعیین کننده، فاصله ستون ها و انتخاب مقطع است. هر چه دهانه بزرگ تر باشد، بار بیشتری به هر ستون منتقل می شود. در دهانه های بزرگ، معمولا سایز قوطی برای ستون یک طبقه یا دو طبقه باید افزایش یابد تا ستون در محدوده ایمن تنش کار کند. این موضوع در سازه های با پلان باز یا پارکینگ های بدون دیوار بسیار اهمیت دارد.
4. نوع سقف و سیستم سازه ای
   سقف تیرچه بلوک، دال بتنی، عرشه فولادی یا سقف سبک هر کدام رفتار متفاوتی در انتقال بار دارند. در سیستم هایی که بار متمرکز یا لنگر بیشتری به ستون منتقل می شود، انتخاب مقطع قوی تر ضروری است. در فرآیند طراحی ستون با پروفیل قوطی، هماهنگی بین نوع سقف و مقطع ستون اهمیت بالایی دارد.
5. شرایط خاک و فونداسیون
   اگر خاک منطقه ضعیف باشد یا نشست احتمالی وجود داشته باشد، نیروهای اضافی به ستون وارد می شود. در این شرایط انتخاب مقطع ضعیف می تواند ریسک سازه را بالا ببرد. بنابراین بررسی ژئوتکنیک و هماهنگی آن با جدول ابعاد قوطی برای ساختمان و نتایج تحلیل سازه ای اهمیت زیادی دارد.
6. موقعیت ستون در پلان سازه
   ستون های میانی معمولا بار بیشتری دریافت می کنند، در حالی که ستون های کناری یا گوشه ای ممکن است تحت تاثیر نیروهای جانبی بیشتری باشند. بنابراین در برخی پروژه ها، برای همه ستون ها از یک مقطع استفاده نمی شود. این نگاه دقیق باعث می شود انتخاب قوطی ستون ساختمان به صورت هدفمند و مهندسی انجام شود.
7. ملاحظات اجرایی و اقتصادی
   در کنار تحلیل فنی، موضوع هزینه هم مطرح است. افزایش سایز یا ضخامت باعث افزایش وزن فولاد و هزینه خرید می شود. بنابراین باید بین ایمنی، عملکرد و هزینه تعادل ایجاد کرد. انتخاب هوشمندانه یعنی رسیدن به مقطعی که هم از نظر فنی کافی باشد و هم از نظر اقتصادی منطقی.

در نهایت، ترکیب همه این عوامل است که مشخص می کند چه مقطعی برای پروژه مناسب است. استفاده از داده های تحلیلی در کنار تجربه اجرایی، باعث می شود انتخاب ستون از یک تصمیم سلیقه ای به یک تصمیم مهندسی تبدیل شود.

جدول بررسی عوامل مؤثر در انتخاب قوطی ستون

در ادامه عوامل مؤثر در انتخاب قوطی ستون را در قالب یک جدول آورده ایم:

اشتباهات رایج در انتخاب قوطی ستون

انتخاب ستون قوطی اگر بدون تحلیل دقیق انجام شود، می تواند به یکی از پرهزینه ترین اشتباهات پروژه تبدیل شود. در ظاهر، مقطع قوطی ساده و قابل فهم به نظر می رسد؛ یک باکس فلزی با ابعاد مشخص. اما پشت همین ظاهر ساده، مفاهیمی مثل محاسبه قوطی ستون فلزی، کنترل کمانش، تحلیل بارگذاری و بررسی رفتار سازه ای قرار دارد. وقتی این موارد نادیده گرفته شوند، نتیجه آن می تواند کاهش مقاومت قوطی در ستون ساختمان و ایجاد ریسک در کل سازه باشد.

در ادامه، اشتباهات رایج در انتخاب قوطی ستون که در پروژه ها دیده می شود را بررسی می کنیم:

• انتخاب سایز بر اساس حدس یا تجربه شخصی
  یکی از رایج ترین خطاها این است که بدون تحلیل مهندسی و صرفا بر اساس تجربه قبلی یا توصیه کارگاهی، مقطع انتخاب می شود. ممکن است یک سازه قبلی با قوطی 100×100 اجرا شده و مشکلی هم نداشته باشد، اما شرایط پروژه جدید متفاوت است. تفاوت در بار، ارتفاع یا فاصله ستون ها و انتخاب مقطع می تواند کل نتیجه را تغییر دهد. در این حالت، نادیده گرفتن محاسبه قوطی ستون فلزی یعنی حرکت در منطقه ریسک.

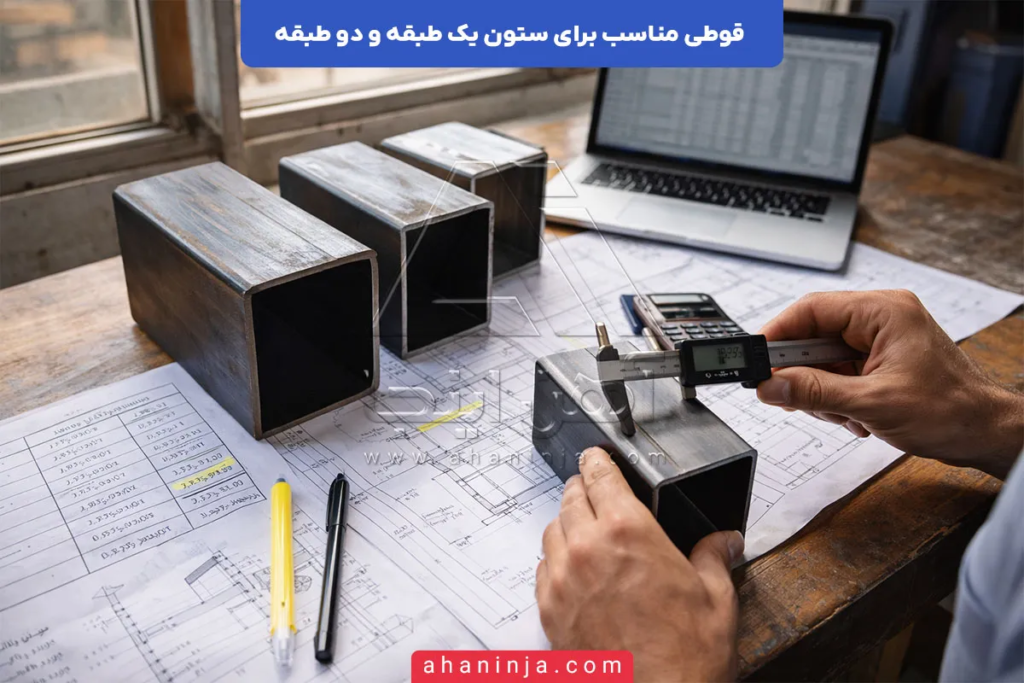

• توجه نکردن به ضخامت مقطع
  خیلی ها فقط به ابعاد بیرونی توجه می کنند و ضخامت را جدی نمی گیرند. در حالی که ضخامت مناسب قوطی برای ستون تاثیر مستقیم بر ظرفیت فشاری و پایداری ستون دارد. دو قوطی با ابعاد یکسان اما ضخامت متفاوت، رفتار کاملا متفاوتی خواهند داشت. این اشتباه به ویژه در ساختمان های دو طبقه که ابعاد قوطی ستون دو طبقه اهمیت بیشتری دارد، می تواند خطرناک باشد.
• استفاده از یک مقطع یکسان برای همه ستون ها
  در بسیاری از پروژه ها دیده می شود که برای سادگی اجرا، همه ستون ها با یک سایز انتخاب می شوند. در حالی که ستون های میانی، کناری یا گوشه ای بارهای متفاوتی دریافت می کنند. اگر این تفاوت در طراحی دیده نشود، ممکن است برخی ستون ها در محدوده تنش بالاتری کار کنند. انتخاب هوشمندانه در طراحی ستون با پروفیل قوطی یعنی در نظر گرفتن نقش هر ستون به صورت جداگانه.
• نادیده گرفتن دهانه و بار سقف
  گاهی تصور می شود چون ساختمان یک طبقه است، هر مقطع سبک جواب می دهد. اما اگر دهانه بزرگ باشد یا سقف سنگین اجرا شود، بار وارد بر ستون افزایش پیدا می کند. بی توجهی به سایز قوطی برای ستون یک طبقه در دهانه های بزرگ می تواند باعث انتخاب مقطع ضعیف تر از حد نیاز شود و عملکرد سازه را تحت تاثیر قرار دهد.
• عدم توجه به کمانش در ستون های بلند
  در ستون های قوطی، مسئله کمانش بسیار مهم است. اگر ارتفاع ستون زیاد باشد و مقطع به درستی انتخاب نشود، حتی با وجود ظرفیت فشاری مناسب، ستون می تواند ناپایدار شود. این اشتباه معمولا در پروژه هایی رخ می دهد که فقط به عدد تنش فشاری توجه شده و کنترل پایداری فراموش شده است.
• بی توجهی به کیفیت اجرا و اتصالات
  حتی اگر پروفیل مناسب ستون فلزی به درستی انتخاب شود، اجرای ضعیف می تواند همه محاسبات را بی اثر کند. جوشکاری نامناسب، صفحه ستون ضعیف، عدم شاقول بودن نصب یا مهاربندی ناکافی، باعث کاهش عملکرد واقعی ستون می شود. انتخاب درست مقطع فقط نیمی از ماجراست؛ نیم دیگر، اجرای صحیح است.
• انتخاب صرفا بر اساس هزینه کمتر
  گاهی تنها معیار تصمیم گیری، کاهش هزینه اولیه است. اما انتخاب مقطع ضعیف تر برای کاهش هزینه، در بلندمدت می تواند باعث هزینه های سنگین تقویت یا حتی اصلاح سازه شود. انتخاب درست قوطی مناسب برای ستون یک طبقه و دو طبقه یعنی ایجاد تعادل بین ایمنی، عملکرد و اقتصاد پروژه، نه حرکت به سمت حداقل ممکن.
• عدم تطبیق با جدول و تحلیل سازه ای
  استفاده نکردن از جدول ابعاد قوطی برای ساختمان و نتایج تحلیل نرم افزاری، باعث می شود انتخاب مقطع از چارچوب علمی خارج شود. ستون عضو اصلی انتقال بار است و نباید صرفا بر اساس شباهت ظاهری پروژه ها انتخاب شود.

در نهایت، بزرگ ترین اشتباه این است که ستون را ساده فرض کنیم. ستون قوطی اگر درست انتخاب شود، سال ها بدون مشکل کار می کند. اما اگر در همان مرحله طراحی، بی توجهی رخ دهد، سازه همیشه در محدوده تنش بالا و با ضریب اطمینان پایین عمل خواهد کرد. تصمیم دقیق و مهندسی در این مرحله، یعنی سرمایه گذاری روی آرامش آینده سازه.

چه قوطی برای ساختمان شما مناسب تر است؟

پاسخ این سؤال وابسته به نقشه سازه، دهانه ها، بارگذاری و کاربری است. برای یک خانه یک طبقه کوچک، ممکن است قوطی 100×100 کافی باشد، اما برای یک سازه دو طبقه با دهانه بزرگ، حداقل 160×160 توصیه شود.

در فرآیند طراحی ستون با پروفیل قوطی، معمولا مهندس محاسب از نرم افزارهای تحلیلی استفاده می کند و سپس با کمک جدول ابعاد قوطی برای ساختمان، مقطع مناسب را انتخاب می نماید. این روش علمی، از بروز مشکلات اجرایی در آینده جلوگیری می کند.

جدول ابعاد پیشنهادی قوطی برای ستون ساختمان

در این جدول ابعاد پیشنهادی قوطی برای ستون ساختمان را آورده ایم:

جمع بندی

انتخاب قوطی مناسب برای ستون یک طبقه و دو طبقه تصمیمی کاملا فنی است که باید بر اساس محاسبات سازه ای، شرایط پروژه و بودجه انجام شود. توجه همزمان به سایز قوطی برای ستون یک طبقه، بررسی دقیق ابعاد قوطی ستون دو طبقه، انتخاب صحیح ضخامت مناسب قوطی برای ستون و تحلیل رفتار سازه ای، از بروز مشکلات جدی در آینده جلوگیری می کند.
