محاسبه تحمل بار قوطی چگونه است و چرا اهمیت دارد؟

محاسبه تحمل بار قوطی یکی از مهم ترین مباحث در طراحی سازه های فلزی، اجرای اسکلت های سبک، ساخت سوله، خرپا، چهارچوب های صنعتی و حتی سازه های مسکونی است. در بسیاری از پروژه ها دیده شده که انتخاب نادرست ابعاد یا ضخامت پروفیل، باعث افزایش خیز، تغییر شکل دائمی یا حتی ناپایداری سازه شده است. از طرف دیگر، نوسانات بازار و تغییرات قیمت آهن باعث می شود انتخاب مقطع فولادی فقط بر اساس قیمت انجام نشده و بلکه تصمیم گیری بر پایه تحلیل مهندسی صورت گیرد.

«اگر قصد خرید پروفیل یا قوطی آهنی دارید، اولین قدم آگاهی از قیمت روز پروفیل است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای و معتبر در اختیار شما قرار داده‌ایم تا بتوانید انتخابی مطمئن داشته باشید، بنابر این پیشنهاد می کنیم سری به صفحه قیمت قوطی بزنید»

در این مقاله به بررسی محاسبه تحمل بار قوطی، عوامل موثر بر آن، فرمول محاسبه تحمل بار قوطی و جدول تقریبی تحمل بار پروفیل های پرکاربرد می پردازیم، پس در ادامه با ما همراه باشید.

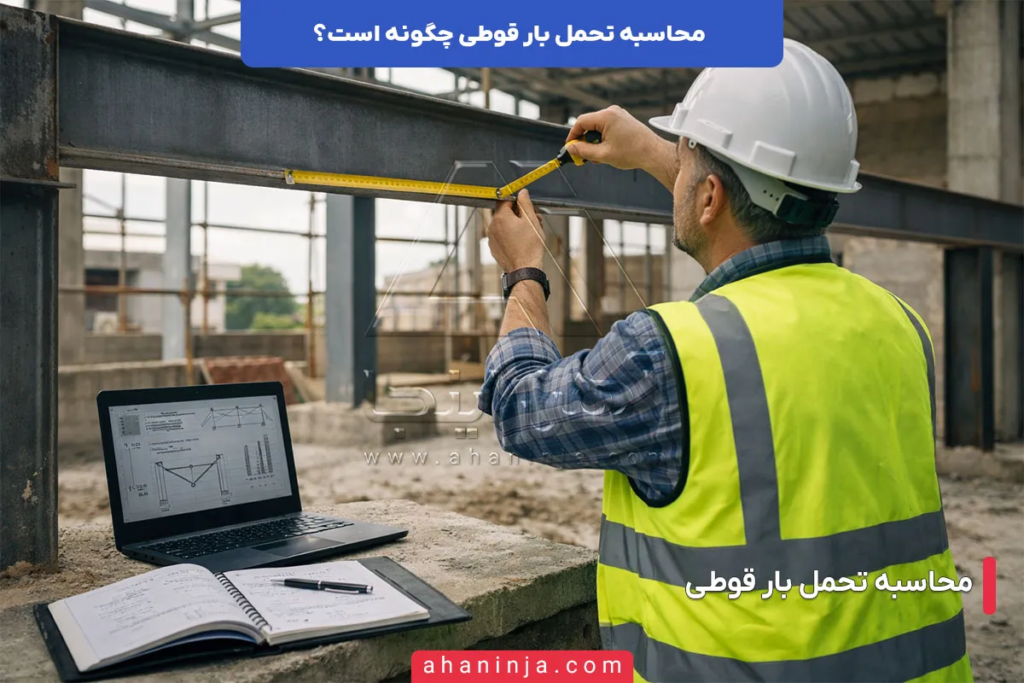

محاسبه تحمل بار قوطی

وقتی صحبت از محاسبه تحمل بار قوطی می شود، در واقع داریم به این سوال جواب می دهیم: این مقطع فولادی توخالی، در شرایط واقعی پروژه، تا کجا می تواند بار را تحمل کند بدون اینکه بیش از حد خم شود، دچار خیز نامجاز شود، یا به ناحیه تسلیم نزدیک شود؟ همین یک جمله، دلیل اهمیت این محاسبه را روشن می کند. چون قوطی فقط یک پروفیل ساده نیست؛ یک عضو سازه ای است که اگر درست انتخاب نشود، نتیجه اش در اجرا خودش را نشان می دهد: تاب برداشتن، لرزش، ترک خوردن پوشش ها، یا در حالت های بدتر، خطر ناپایداری.

در پروژه های اجرایی، معمولا دو سناریو بیشتر تکرار می شود: یا قوطی برای نقش تیر استفاده می شود (یعنی بار را روی دهانه حمل می کند)، یا برای نقش ستون (یعنی بار را فشاری منتقل می کند). تفاوت این دو نقش، دقیقا همان جایی است که محاسبات را جدی می کند. در حالت تیر، خمش و خیز تیر قوطی تعیین کننده اند. در حالت ستون، محاسبه کمانش ستون می تواند همه چیز را تغییر دهد؛ یعنی ممکن است پروفیل از نظر مقاومت مصالح عدد خوبی داشته باشد، اما به خاطر لاغری و طول زیاد، ناگهان کمانه کند و کار تمام شود.

برای اینکه محاسبه ها قابل اتکا باشد، چند مفهوم کلیدی باید روشن شود و هرکدام مثل قطعه های یک پازل کنار هم بنشینند:

• نوع بارگذاری را باید دقیق شناخت
  گاهی بار به شکل بار گسترده یکنواخت روی طول تیر پخش می شود، مثل وقتی که یک تیر قوطی وزن سقف سبک یا پوشش را در طول دهانه تحمل می کند. اما گاهی بار به شکل بار نقطه ای وارد می شود، مثل تکیه یک تجهیز، دستگاه، یا حتی یک نیروی متمرکز در وسط دهانه. تفاوت این دو مدل بارگذاری، فقط یک واژه نیست؛ مستقیما روی مقدار لنگر، تنش و خیز اثر می گذارد و می تواند تحمل بار را چندین برابر تغییر دهد.
• گام بعدی، محاسبه رفتار مقطع است نه حدس زدن آن
  اینجا دو واژه خیلی مهم وارد می شود: محاسبه ممان اینرسی قوطی و مدول مقطع پروفیل.
  ممان اینرسی، به زبان ساده یعنی مقطع چقدر در برابر خم شدن سرسخت است. مدول مقطع هم یعنی این سرسختی چطور به تنش تبدیل می شود. هرچه این دو پارامتر بیشتر باشند، مقطع در برابر خمش مقاوم تر است و تنش کمتری تولید می کند.
  در انتخاب های سرانگشتی، خیلی ها فقط ابعاد را می بینند، ولی مهندسی واقعی یعنی دیدن پشت صحنه: اینکه همان ابعاد، از نظر ممان اینرسی چه عددی می دهد و از نظر مدول مقطع چه رفتاری نشان می دهد.
• بعد نوبت به محاسبه تنش می رسد، با تکیه بر فرمول مقاومت مصالح
  پایه ماجرا این است که با توجه به نوع بارگذاری و طول دهانه، یک لنگر خمشی حداکثر به دست می آید و سپس تنش خمشی محاسبه می شود. اینجا پای فرمول مقاومت مصالح وسط است و نتیجه باید با تنش خمشی مجاز مقایسه شود.
  اگر تنش ایجادشده از تنش مجاز عبور کند، یعنی مقطع وارد محدوده خطر می شود. حتی اگر در لحظه نشکند، در طول زمان می تواند تغییر شکل دائمی بدهد یا به شکست نزدیک شود. و این همان نقطه ای است که تنش تسلیم فولاد تبدیل به یک خط قرمز واقعی می شود، نه فقط یک عدد در کاتالوگ.
• کنترل خیز، همان چیزی است که کاربر در پروژه با چشم می بیند
  خیلی وقت ها مقطع از نظر تنش هنوز قابل قبول است، اما خیز تیر قوطی بیشتر از حد مجاز می شود. اینجاست که کارفرما می گوید: “این تیر چرا اینقدر افت کرده؟”
  خیز زیاد یعنی لرزش بیشتر، صدای بیشتر، آسیب به نازک کاری، و حتی حس ناامنی. به همین دلیل در محاسبات حرفه ای، کنترل خیز کنار کنترل تنش قرار می گیرد. چون سازه فقط نباید نریزد؛ باید درست کار کند، درست حس بدهد، و درست دوام بیاورد.
• اگر قوطی ستون باشد، داستان کاملا جدی تر می شود
  در ستون ها، موضوع اصلی فقط مقاومت مصالح نیست؛ محاسبه کمانش ستون تعیین کننده است. کمانش یعنی عضو فشاری قبل از اینکه فولاد به تنش تسلیم برسد، به خاطر نسبت طول به ابعاد مقطع ناپایدار می شود و خم می شود.
  در عمل، ستون بلند با قوطی نازک می تواند خیلی زودتر از چیزی که تصور می شود کمانه کند. برای همین در طراحی ستون، علاوه بر تنش فشاری، باید ضریب طول موثر، شرایط مهاربندی و لاغری عضو بررسی شود.
• چرا این محاسبه به تصمیم خرید هم گره می خورد؟
  چون در خرید پروفیل، همیشه یک وسوسه وجود دارد: انتخاب سبک تر برای کاهش هزینه. اما وقتی محاسبه انجام شود، مشخص می شود که سبک شدن مقطع فقط کم شدن وزن نیست؛ گاهی یعنی بالا رفتن خیز، نزدیک شدن به تنش مجاز، و افزایش ریسک.
  در خیلی از پروژه ها، تصمیم گیری درست این بوده که به جای یک انتخاب هیجانی بر اساس بازار، اول ظرفیت باربری مشخص شود و بعد خرید انجام شود. این نگاه، هم ایمنی را بالا می برد، هم هزینه های اصلاح و دوباره کاری را حذف می کند.

در یک جمله اگر بخواهیم این بخش را جمع کنیم: محاسبه تحمل بار قوطی یعنی تبدیل یک انتخاب به ظاهر ساده به یک تصمیم مهندسی مطمئن. تصمیمی که هم تنش را کنترل می کند، هم خیز را، هم رفتار در برابر بارهای واقعی را، و هم ریسک کمانش در ستون را. نتیجه اش؟ سازه ای که روی کاغذ فقط درست نیست، در اجرا هم درست کار می کند.

پروفیل چیست؟ + ویژگی ها و کاربرد ها

پروفیل فولادی یکی از پرکاربردترین محصولات در صنعت ساختمان و سازه‌های فلزی است که به دلیل استحکام بالا، یکنواختی در ابعاد و قابلیت جوشکاری آسان، جایگاه ویژه‌ای در میان مقاطع فولادی دارد، در این مقاله به پروفیل، ویژگی ها، کاربرد ها و انواع آن، مشخصات فنی و مراحل تولید آن می پردازیم:

بیشتر بخوانید

عوامل مؤثر در محاسبه تحمل بار قوطی

وقتی وارد بحث محاسبه تحمل بار قوطی می شویم، خیلی زود مشخص می شود که موضوع فقط یک فرمول ساده نیست. مجموعه ای از پارامترهای هندسی، مکانیکی و اجرایی کنار هم قرار می گیرند تا در نهایت ظرفیت باربری پروفیل مشخص شود. گاهی تنها تغییر چند میلیمتر در ضخامت یا چند سانتیمتر در دهانه، نتیجه را کاملا دگرگون می کند. به همین دلیل شناخت دقیق عوامل موثر، پایه تصمیم گیری مهندسی درست است.

در ادامه، مهم ترین عوامل در محاسبه تحمل بار قوطی را بررسی می کنیم:

1. ابعاد هندسی مقطع (عرض و ارتفاع قوطی)
   ابعاد خارجی قوطی تاثیر مستقیم بر محاسبه ممان اینرسی قوطی دارد. هرچه فاصله الیاف دورتر از محور خنثی بیشتر شود، مقاومت خمشی افزایش می یابد. به زبان ساده تر، قوطی بزرگ تر در برابر خمش سرسخت تر است. این افزایش سختی باعث کاهش تنش خمشی مجاز مصرف شده و کاهش خیز تیر قوطی در دهانه های مشخص می شود. در پروژه هایی با دهانه متوسط، افزایش بعد مقطع معمولا تاثیر بیشتری نسبت به افزایش ضخامت دارد.
2. ضخامت دیواره قوطی
   ضخامت یکی از تعیین کننده ترین پارامترها در مدول مقطع پروفیل است. افزایش ضخامت باعث افزایش سطح مقطع موثر و بالا رفتن مقاومت در برابر خمش و فشار می شود. در حالت ستون، ضخامت بیشتر مقاومت عضو را در برابر محاسبه کمانش ستون بهبود می دهد. البته باید توجه داشت که افزایش ضخامت وزن و هزینه را نیز افزایش می دهد، بنابراین انتخاب باید بر اساس تحلیل دقیق انجام شود.
3. طول دهانه یا ارتفاع ستون
   طول عضو یکی از حساس ترین پارامترها در تحلیل است. در تیرها، افزایش دهانه باعث افزایش لنگر خمشی و در نتیجه افزایش تنش بر اساس فرمول مقاومت مصالح می شود. همچنین خیز به صورت توان چهارم طول رشد می کند و می تواند به سرعت از حد مجاز عبور کند. در ستون ها نیز افزایش ارتفاع باعث افزایش نسبت لاغری و کاهش ظرفیت فشاری در اثر کمانش می شود.
4. نوع بارگذاری (گسترده یا متمرکز)
   تفاوت بین بار گسترده یکنواخت و بار نقطه ای بسیار مهم است. بار متمرکز در وسط دهانه معمولا لنگر بیشتری نسبت به بار گسترده هم وزن ایجاد می کند. در نتیجه، تنش و خیز بیشتر می شود. شناخت دقیق الگوی بارگذاری در پروژه واقعی، از خطاهای محاسباتی جلوگیری می کند.
5. نوع فولاد و مشخصات مکانیکی آن
   مهم ترین ویژگی مکانیکی فولاد، تنش تسلیم فولاد است. فولادهایی با تنش تسلیم بالاتر، امکان تحمل تنش بیشتری پیش از ورود به ناحیه پلاستیک دارند. برای مثال، مقطع مشابه در فولاد ST52 می تواند بار بیشتری نسبت به ST37 تحمل کند. البته کنترل خیز همچنان باید انجام شود، زیرا افزایش تنش مجاز به معنای حذف کنترل تغییر شکل نیست.
6. شرایط تکیه گاهی و نحوه اتصال
   تیر دو سر ساده، گیردار یا طره، هرکدام رفتار خمشی متفاوتی دارند و مقدار لنگر حداکثر در آن ها فرق می کند. شرایط تکیه گاهی مستقیما وارد محاسبه لنگر در روابط مقاومت مصالح می شود. همین تفاوت می تواند باعث شود یک مقطع در یک پروژه کاملا ایمن باشد اما در پروژه دیگر ناکافی.
7. شرایط اجرایی و مهاربندی جانبی
   در ستون ها، وجود یا عدم وجود مهاربندی جانبی تاثیر مستقیم بر نتیجه محاسبه کمانش ستون دارد. ستون بدون مهاربند جانبی ظرفیت کمتری نسبت به ستون مهارشده دارد. در تیرها نیز مهاربندی جانبی می تواند از پیچش و ناپایداری جلوگیری کند.

جدول عوامل مؤثر در تحمل بار قوطی

در این جدول، عوامل مؤثر در تحمل بار قوطی را به طور کامل بررسی کرده ایم:

در نهایت باید گفت که محاسبه تحمل بار قوطی یک تحلیل چند متغیره است. هیچ کدام از این عوامل به تنهایی تعیین کننده نیستند، بلکه ترکیب آن ها نتیجه نهایی را می سازد. تصمیم حرفه ای زمانی گرفته می شود که همه این پارامترها کنار هم بررسی شوند، نه اینکه فقط به ابعاد ظاهری یا وزن مقطع توجه شود.

فرمول محاسبه تحمل بار قوطی

در تحلیل تیر قوطی تحت خمش، تنش خمشی از رابطه زیر به دست می آید:

تنش خمشی = لنگر خمشی / مدول مقطع
σ = M / S

«در این رابطه، M لنگر خمشی ناشی از بارگذاری و S مدول مقطع پروفیل است. مقدار تنش به دست آمده باید با تنش خمشی مجاز مقایسه شود تا ایمنی مقطع بررسی شود.»

وقتی به بخش فرمول محاسبه تحمل بار قوطی می رسیم، وارد قلب محاسبات مهندسی می شویم. اینجا دیگر صحبت از حدس و تجربه کلی نیست، بلکه عدد و رابطه مشخص تعیین می کند که آیا یک قوطی در دهانه مورد نظر ایمن است یا نه. نکته مهم این است که این فرمول ها تقریبی یا تجربی نیستند؛ بلکه مستقیما از اصول کلاسیک فرمول مقاومت مصالح و تحلیل تیرها استخراج شده اند و در طراحی سازه های فولادی به صورت استاندارد استفاده می شوند.

تیر دو سر ساده تحت بار گسترده یکنواخت

اگر یک تیر قوطی روی دو تکیه گاه ساده قرار داشته باشد و بار به شکل یکنواخت در طول دهانه پخش شود، حداکثر لنگر خمشی از رابطه زیر به دست می آید:

Mmax = wL² / 8

(در این رابطه:
w شدت بار گسترده یکنواخت (کیلوگرم بر متر یا نیوتن بر متر)
L طول دهانه تیر
Mmax بیشترین لنگر خمشی در وسط دهانه)

مفهوم این رابطه بسیار مهم است. لنگر خمشی با توان دوم طول دهانه رشد می کند. یعنی اگر طول دهانه دو برابر شود، لنگر چهار برابر می شود. همین نکته نشان می دهد چرا افزایش دهانه بدون تغییر مقطع می تواند به سرعت تنش را بالا ببرد و ظرفیت باربری پروفیل را کاهش دهد.

تیر دو سر ساده تحت بار نقطه ای در وسط دهانه

اگر همان تیر تحت یک بار نقطه ای در وسط دهانه قرار گیرد، رابطه حداکثر لنگر به شکل زیر خواهد بود:

Mmax = PL / 4

(در اینجا:
P مقدار بار متمرکز
L طول دهانه)

در این حالت لنگر با طول دهانه به صورت خطی افزایش می یابد، اما چون بار متمرکز است، توزیع تنش شدیدتر بوده و معمولا نسبت به بار گسترده هم وزن، تنش بیشتری ایجاد می کند. به همین دلیل در بسیاری از پروژه ها، وجود بارهای متمرکز مانند دستگاه، مخزن یا ستون فرعی می تواند طراحی را تغییر دهد.

تبدیل لنگر به تنش خمشی

پس از محاسبه لنگر خمشی، نوبت به تعیین تنش می رسد. این کار با استفاده از رابطه زیر انجام می شود:

σ = M / S

که در آن S همان مدول مقطع پروفیل است. این پارامتر از هندسه مقطع و محاسبه ممان اینرسی قوطی به دست می آید. هرچه مدول مقطع بزرگ تر باشد، برای یک لنگر مشخص، تنش کمتری ایجاد می شود.

مقدار تنش محاسبه شده باید با تنش خمشی مجاز یا مستقیما با تنش تسلیم فولاد مقایسه شود. اگر تنش از حد مجاز عبور کند، مقطع وارد ناحیه پلاستیک می شود و ممکن است تغییر شکل دائمی رخ دهد. بنابراین دقت در محاسبه لنگر و مدول مقطع مستقیما به ایمنی سازه مرتبط است.

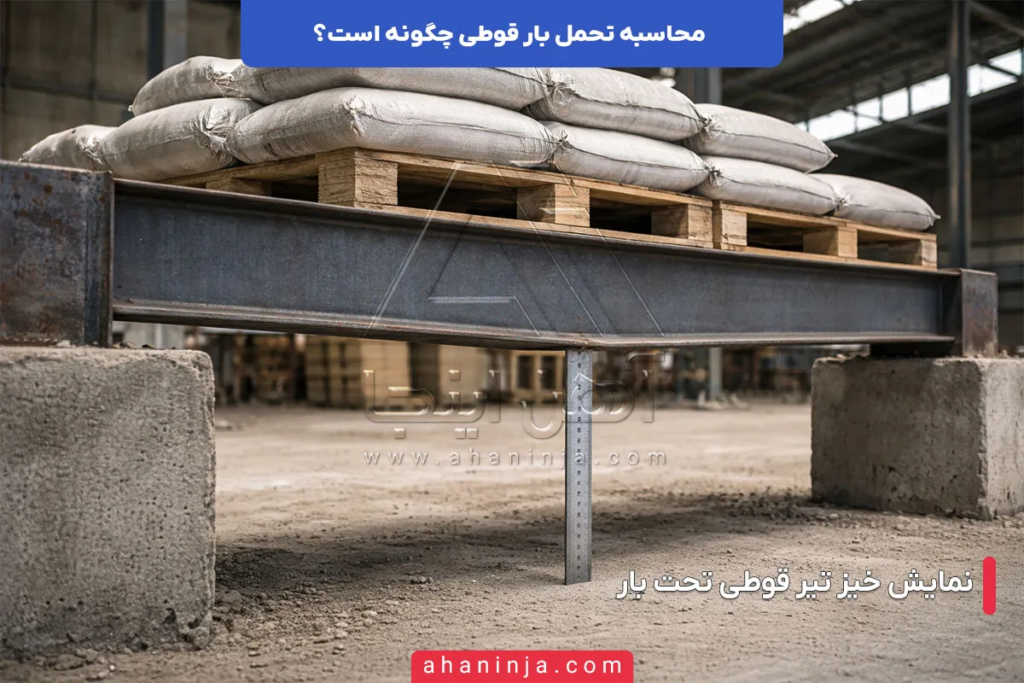

کنترل خیز تیر قوطی

اما تحلیل فقط به تنش ختم نمی شود. حتی اگر تنش در محدوده مجاز باشد، ممکن است خیز تیر قوطی بیش از حد مجاز شود. خیز با روابط الاستیک وابسته به E (مدول الاستیسیته فولاد)، ممان اینرسی و طول دهانه محاسبه می شود. نکته کلیدی این است که خیز با توان چهارم طول دهانه رشد می کند؛ یعنی افزایش دهانه تاثیر بسیار شدیدی بر تغییر شکل دارد.

در پروژه های واقعی، گاهی مشکل اصلی نه شکست، بلکه خیز زیاد و لرزش سازه است. به همین دلیل در طراحی حرفه ای، کنترل تنش و کنترل خیز به صورت همزمان انجام می شود.

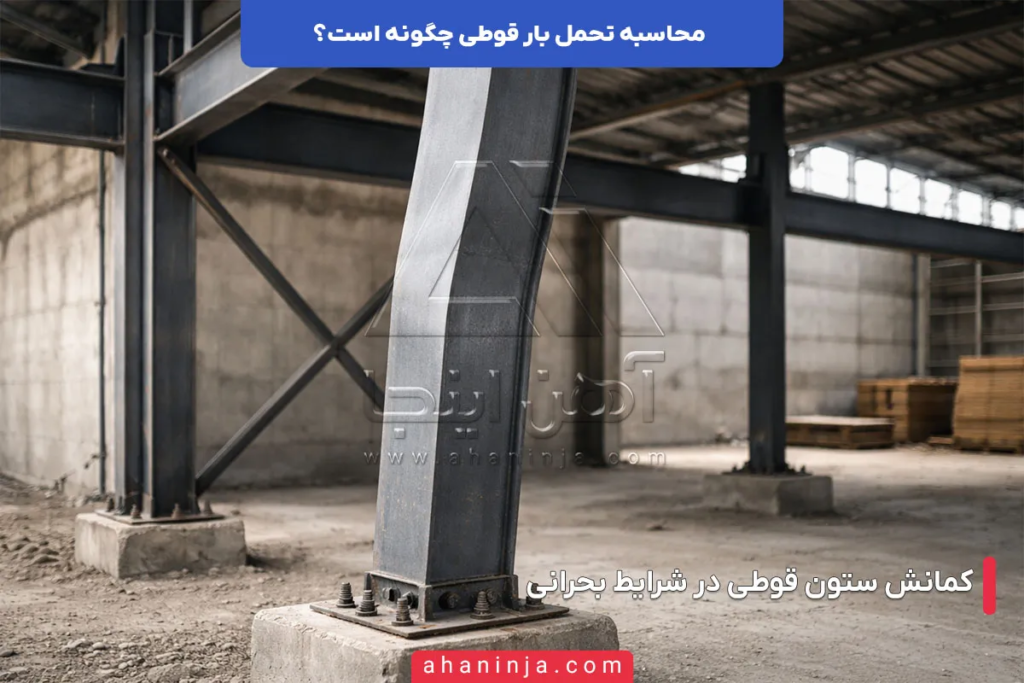

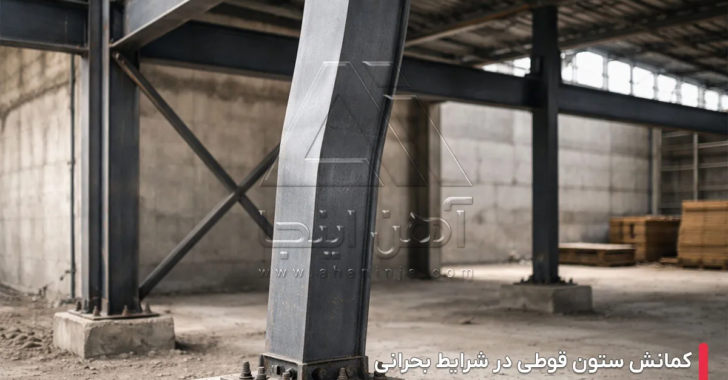

بررسی ستون های قوطی و کمانش

اگر قوطی به عنوان ستون استفاده شود، تحلیل کاملا تغییر می کند. در این حالت علاوه بر تنش فشاری، باید محاسبه کمانش ستون انجام شود. ظرفیت فشاری ستون به نسبت لاغری آن وابسته است که از تقسیم طول موثر بر شعاع ژیراسیون به دست می آید. هرچه این نسبت بزرگ تر باشد، احتمال ناپایداری بیشتر است.

ممکن است ستون از نظر تنش فشاری کمتر از تنش تسلیم فولاد باشد، اما به دلیل طول زیاد و مهاربندی ناکافی، قبل از رسیدن به تنش تسلیم دچار کمانش شود. به همین دلیل در تحلیل ستون ها، تنها اتکا به تنش کافی نیست و باید پایداری هندسی نیز بررسی شود.

در مجموع، این فرمول ها ساده به نظر می رسند، اما دقت در به کارگیری آن هاست که تفاوت بین یک طراحی ایمن و یک انتخاب پرریسک را مشخص می کند. هر عدد در این روابط، بازتاب یک واقعیت فیزیکی در سازه است و کوچک ترین خطا در برآورد بار، طول یا مشخصات مقطع می تواند نتیجه را به طور قابل توجهی تغییر دهد.

جدول تقریبی تحمل بار قوطی های پرکاربرد

مقادیر زیر برای دهانه 2 متر، تیر دو سر ساده و بار گسترده یکنواخت در فولاد ST37 به صورت تقریبی ارائه شده اند و تنها برای دید اولیه مهندسی کاربرد دارند:

توضیح دقیق جدول:

• قوطی 40×40
  این مقطع بیشتر در سازه های سبک، قاب های فرعی و کاربردهای کم بار استفاده می شود و با افزایش دهانه، خیز آن به سرعت افزایش پیدا می کند.
• قوطی 60×60
  گزینه ای متعادل برای پروژه های نیمه سبک است و در بسیاری از چهارچوب های صنعتی و سازه های سبک عملکرد مناسبی ارائه می دهد.
• قوطی 80×80
  برای سازه هایی که نیاز به ظرفیت باربری پروفیل بالاتر دارند استفاده می شود و در برابر خمش مقاومت قابل توجهی دارد.
• قوطی 100×100
  در دهانه های کوتاه یا به عنوان ستون سبک عملکرد خوبی دارد و در بررسی های مربوط به کمانش، رفتار پایدارتری نسبت به مقاطع کوچک تر نشان می دهد.

جمع بندی

محاسبه تحمل بار قوطی فرآیندی کاملا مهندسی است که بر پایه محاسبه ممان اینرسی قوطی، مدول مقطع پروفیل، تنش خمشی مجاز، نوع بارگذاری، خیز تیر قوطی و حتی محاسبه کمانش ستون انجام می شود. انتخاب نادرست مقطع می تواند منجر به افزایش تنش، تغییر شکل بیش از حد یا ناپایداری سازه شود. بنابراین تحلیل دقیق پیش از خرید مقاطع فولادی اهمیت بالایی دارد، به ویژه در شرایطی که نوسانات بازار و قیمت آهن تصمیم گیری را پیچیده تر می کند.
