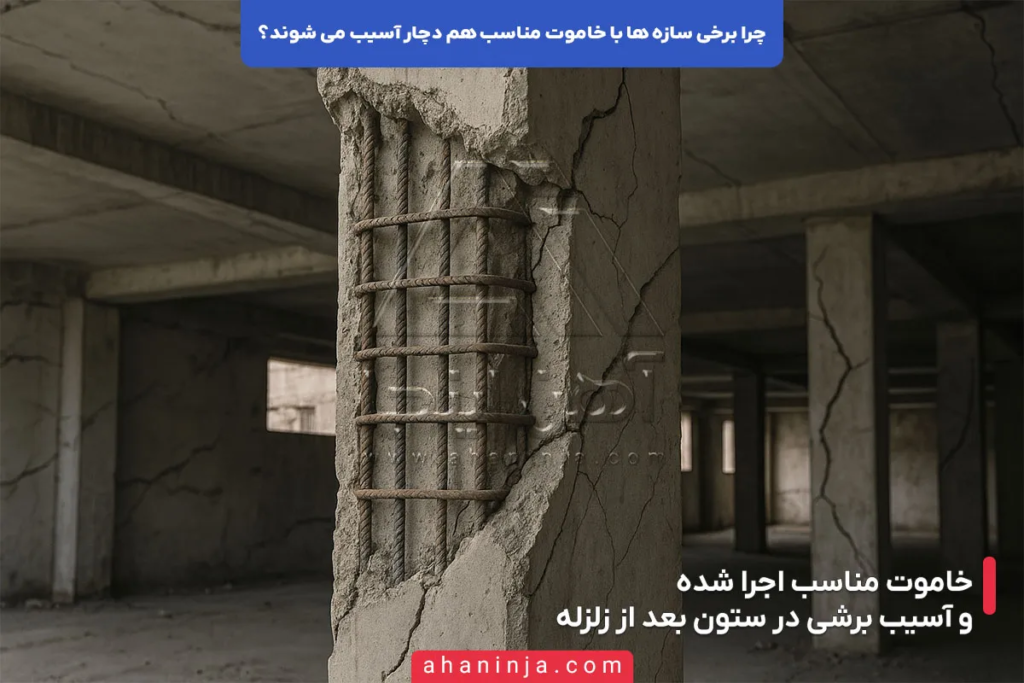

چرا برخی سازه ها با خاموت مناسب هم دچار آسیب می شوند؟

وقتی درباره خاموت مناسب صحبت می شود، اغلب این تصور شکل می گیرد که اگر خاموت طبق نقشه و آیین نامه اجرا شود، دیگر جای نگرانی برای ایمنی سازه بتنی وجود ندارد. اما تجربه پروژه های واقعی چیز دیگری می گوید. در بسیاری از ساختمان ها، با وجود اجرای خاموت به ظاهر استاندارد، نشانه هایی از آسیب سازه ای مثل ترک های عمیق برشی، خردشدگی بتن در ستون ها یا کاهش ظرفیت باربری دیده می شود. سوال اصلی دقیقا همین جا شکل می گیرد؛ چرا برخی سازه ها با خاموت مناسب هم دچار آسیب می شوند؟ پاسخ این سوال را نمی توان در یک عامل خلاصه کرد. خاموت فقط یکی از اجزای زنجیره عملکرد سازه است و اگر سایر حلقه ها درست عمل نکنند، وجود خاموت به تنهایی کافی نخواهد بود.

«اگر قصد خرید خاموت دارید، اولین قدم آگاهی از قیمت روز خاموت است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت خاموت بزنید.»

در این مقاله، با نگاهی فنی، دلایل اصلی این موضوع را بررسی می کنیم، پس در ادامه با اهن اینجا همراه باشید.

آیا خاموت مناسب به تنهایی ایمنی سازه را تضمین می کند؟

اگر بخواهیم خیلی شفاف بگوییم، خاموت مناسب یک قطعه کلیدی در امنیت سازه است، اما به تنهایی نقش ضمانت نامه برای ایمنی سازه را بازی نمی کند. خاموت مثل کمربند ایمنی است؛ وجودش ضروری است و در لحظه های بحرانی می تواند جان سازه را نجات دهد، ولی اگر خودرویی که در آن نشسته ایم ترمز درست نداشته باشد، لاستیک ها فرسوده باشند یا رانندگی پرریسک باشد، کمربند به تنهایی معجزه نمی کند. در سازه هم دقیقا همین منطق حاکم است.

خاموت در سازه های بتن مسلح چند کار مهم و هم زمان انجام می دهد:

• مقاومت برشی عضو را تقویت می کند تا تیر یا ستون در برابر نیروهای برشی ناگهانی، مخصوصا در زلزله، زود وارد فاز گسیختگی نشود.
• با ایجاد محصورشدگی بتن، اجازه نمی دهد هسته بتن به راحتی متلاشی شود و کمک می کند بتن در فشارهای بالا رفتار پایدارتر و شکل پذیرتری داشته باشد.
• کمانش میلگردهای طولی را کنترل می کند، یعنی وقتی میلگردهای اصلی تحت فشار قرار می گیرند، خاموت مثل یک تکیه گاه دور آن ها را می گیرد تا زود از مسیر پایدار خارج نشوند.
• در نهایت به کنترل ترک ها کمک می کند، مخصوصا ترک های مورب برشی که اگر مهار نشوند، مسیر شکست را خیلی سریع هموار می کنند.

اما نکته مهم اینجاست: همه این نقش ها، به شرطی درست کار می کنند که خاموت در یک سیستم سالم قرار بگیرد. یعنی خاموت هر قدر هم درست باشد، اگر بقیه اجزای سازه درست نباشند، نتیجه نهایی ممکن است همچنان منجر به آسیب شود.

برای اینکه ملموس تر شود، چند سناریوی رایج را در پروژه های واقعی در نظر بگیرید: خاموت طبق نقشه اجرا شده، اما سازه آسیب دیده است. چرا؟

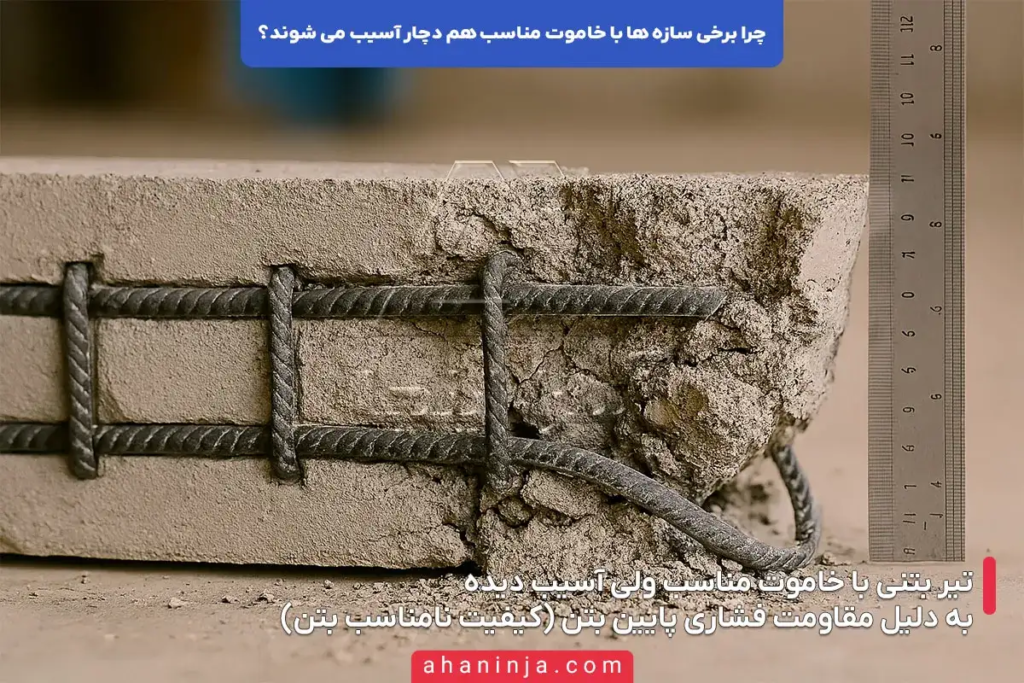

1. وقتی مشکل از بتن است، خاموت فقط می تواند شدت آسیب را کم کند.
   اگر مقاومت فشاری بتن کمتر از مقدار طراحی باشد، یا بتن خوب ویبره نشده باشد و داخل مقطع کرمو شدگی و حفره های هوا وجود داشته باشد، خاموت هرچقدر هم اصولی باشد، روی بتن ضعیف سوار شده است. در چنین وضعی بتن زود خرد می شود و خاموت صرفا می تواند کمی از فروپاشی ناگهانی جلوگیری کند، نه اینکه سازه را سالم نگه دارد. خیلی وقت ها در کارگاه ها ظاهر خاموت عالی است، ولی بتن داخل مقطع آن کیفیتی که باید را ندارد و مشکل دقیقا از همان جا شروع می شود.
2. وقتی مشکل جزئیات اجرایی است، خاموت روی کاغذ مناسب است ولی در واقعیت نه.
   یکی از تلخ ترین اتفاقات کارگاهی این است که خاموت مناسب تهیه شده، اما موقع اجرا یا بتن ریزی از جای خودش تکان خورده است. مثلا کاور رعایت نشده یا خاموت ها در اثر فشار شیلنگ بتن جابجا شده اند. در این حالت، خاموت همچنان در مقطع هست، اما موقعیت خاموت غلط شده و عملا کارایی خاموت افت می کند.
   این همان جایی است که می گوییم سازه از بیرون درست به نظر می رسد، ولی درونش آن نظم مهندسی که باید را ندارد.
3. وقتی مشکل طراحی سازه ای است، خاموت نمی تواند ضعف محاسبات را جبران کند.
   خاموت بخشی از طراحی است، نه راه نجات طراحی ضعیف. اگر در تحلیل، بارگذاری واقعی درست در نظر گرفته نشده باشد، یا عضو در ناحیه ای قرار گرفته باشد که باید جزئیات لرزه ای خاص داشته باشد اما ندارد، خاموت مناسب هم فقط تا یک نقطه کمک می کند.
   مثلا اگر ستون کوتاه باشد و در زلزله نیروهای بزرگی جذب کند، یا اگر طول ناحیه بحرانی درست دیده نشده باشد، خاموت یکنواخت در کل ستون ممکن است پاسخگو نباشد. اینجا خاموت هست، اما سازه به چیزی بیشتر از خاموت نیاز داشته است.
4. وقتی مشکل از سیستم سازه ای است، خاموت فقط یک قطعه از پازل است.
   در زلزله، سازه به صورت یک سیستم کامل رفتار می کند. اگر سیستم باربر جانبی مناسب انتخاب نشده باشد یا مسیر انتقال نیروها در سازه درست شکل نگرفته باشد، فشار غیرعادی روی تیرها و ستون ها می افتد. در چنین شرایطی خاموت هر چقدر هم درست باشد، قرار نیست به تنهایی سازه را از یک طراحی سیستماتیک نادرست نجات دهد.
5. وقتی مشکل از کیفیت میلگرد خاموت است، خاموت فقط اسمش مناسب است.
   خاموت مناسب فقط به معنی درست بودن قطر و فاصله نیست. اگر میلگرد خاموت کیفیت خوبی نداشته باشد یا رفتار آن در تنش های بالا نامطمئن باشد، در لحظه بحران ممکن است خاموت دچار شکست ترد شود. این اتفاق دقیقا آن جایی رخ می دهد که انتظار داریم خاموت نقش نجات دهنده بازی کند. در عمل، انتخاب منبع تامین معتبر و توجه به استانداردهای تولید، به اندازه طراحی و اجرا اهمیت دارد.

پس جواب سوال روشن است: خاموت مناسب به تنهایی ایمنی سازه را تضمین نمی کند، چون خاموت یک ابزار کنترلی در کنار ده ها عامل دیگر است. وقتی همه چیز کنار هم درست باشد، خاموت می تواند نقش خودش را عالی بازی کند و سازه را شکل پذیرتر و مقاوم تر کند. اما اگر بتن ضعیف باشد، اجرا دقیق نباشد، طراحی درست انجام نشده باشد یا سیستم سازه ای مشکل داشته باشد، خاموت به تنهایی نمی تواند جلوی آسیب سازه ای را بگیرد. در پروژه های واقعی، آن چیزی که سازه را نجات می دهد، یک مجموعه هماهنگ از طراحی درست، مصالح استاندارد، اجرای دقیق و نظارت واقعی است، نه فقط داشتن خاموت.

خاموت چیست و چه ویژگی‌هایی دارد؟

در سازه‌های بتنی، استفاده از اجزای تقویتی نقش مهمی در افزایش ایمنی و پایداری دارد. خاموت، به‌عنوان یکی از اصلی‌ترین المان‌های فولادی در آرماتوربندی، وظیفه مهار نیروهای جانبی و حفظ انسجام میلگردهای طولی را برعهده دارد، دانستن ویژگی‌ها و نحوه درست اجرای خاموت در ساختمان، کمک‌به‌سزایی در تقویت هرچه بهتر ساختمان می‌کند:

بیشتر بخوانید

خطاهای طراحی که اثر خاموت را کاهش می دهند!

خیلی وقت ها مشکل از جایی شروع می شود که هنوز حتی یک میلگرد هم وارد کارگاه نشده است. روی نقشه، خاموت مناسب دیده می شود، فاصله ها و قطرها هم ظاهرا درست هستند، اما طراحی سازه با واقعیت پروژه فاصله دارد. در چنین شرایطی، خاموت قرار است وظیفه ای فراتر از توانش انجام دهد. نادیده گرفتن بارگذاری واقعی، ساده سازی بیش از حد رفتار لرزه ای و بی توجهی به نواحی بحرانی اعضای بتنی باعث می شود خاموت روی کاغذ درست باشد، اما در عمل نتواند از آسیب سازه ای جلوگیری کند،جایی که می فهمیم خاموت، قربانی طراحی نادقیق شده است!، در ادامه با ما همراه باشید تا این موارد را دقیق تر بررسی کنیم:

نادیده گرفتن شرایط واقعی بارگذاری

یکی از ریشه ای ترین دلایلی که باعث می شود خاموت مناسب نتواند نقش واقعی خود را در سازه ایفا کند، بی توجهی به شرایط واقعی بارگذاری در مرحله طراحی است. روی نقشه ها همه چیز منطقی و تمیز به نظر می رسد، اما سازه در دنیای واقعی با بارهایی روبه رو می شود که گاهی هیچ وقت به درستی وارد محاسبات نشده اند.

در بسیاری از پروژه ها، بارگذاری بر اساس یک سناریوی ایده آل انجام می شود؛ یعنی حالتی که سازه دقیقا مطابق کاربری اولیه و بدون هیچ تغییر یا اضافه باری باقی بماند. در حالی که تجربه اجرا نشان می دهد تغییر کاربری، اضافه شدن تجهیزات، افزایش بار زنده یا حتی تغییر چیدمان داخلی، اتفاقی کاملا رایج است. وقتی این بارهای اضافی در طراحی لحاظ نشوند، نیروهای برشی واقعی وارد بر تیر و ستون بیشتر از مقدار پیش بینی شده خواهند بود و خاموت در عمل تحت تنشی قرار می گیرد که برای آن طراحی نشده است.

موضوع فقط به بارهای ثقلی ختم نمی شود. در بسیاری از مناطق، بارهای لرزه ای نیز با ساده سازی یا خوش بینی بیش از حد در نظر گرفته می شوند. انتخاب شتاب مبنای کمتر از واقعیت منطقه، بی توجهی به اثر خاک یا نادیده گرفتن نامنظمی های سازه، باعث می شود تقاضای لرزه ای واقعی عضو به درستی دیده نشود. نتیجه این تصمیم ها این است که خاموت، هرچند از نظر فاصله و قطر طبق آیین نامه طراحی شده، اما در شرایط واقعی زلزله خیلی زود وارد محدوده آسیب می شود.

از نگاه اجرایی، این موضوع معمولا زمانی خودش را نشان می دهد که سازه در بهره برداری یا زلزله های متوسط دچار ترک های برشی غیرعادی یا تمرکز آسیب در ستون ها می شود. در این حالت، سوال رایج این است که چرا با وجود خاموت، سازه آسیب دیده؟ پاسخ اغلب به همان جایی برمی گردد که بارگذاری واقعی با فرضیات طراحی هم خوانی نداشته است.

به زبان ساده، خاموت برای باری طراحی می شود که مهندس روی کاغذ دیده است، نه لزوما باری که سازه در طول عمرش تجربه می کند. وقتی این دو از هم فاصله بگیرند، خاموت دیگر نقش محافظ را بازی نمی کند و فقط شاهد فشار بیش از حدی است که از ابتدا قرار نبوده تحمل کند.

ساده سازی بیش از حد تحلیل سازه

یکی دیگر از خطاهای پنهان اما بسیار اثرگذار، ساده سازی بیش از حد تحلیل سازه در مرحله طراحی است؛ جایی که رفتار واقعی سازه فدای راحتی محاسبات می شود. در این حالت، خاموت طبق ضوابط طراحی می شود، اما بر اساس تصویری ساده شده از سازه ای که در واقعیت رفتار پیچیده تری دارد.

در بسیاری از پروژه ها، تحلیل سازه به گونه ای انجام می شود که اثرات مهمی مثل نامنظمی سازه ای، تمرکز تنش در نواحی خاص یا رفتار غیرخطی اعضا به درستی دیده نمی شوند. نتیجه این ساده سازی ها این است که نیروهای واقعی وارد بر تیر و ستون کمتر از مقدار واقعی برآورد می شوند و خاموت برای شرایطی ملایم تر از واقعیت طراحی می شود.

این موضوع در سازه های واقع در مناطق لرزه خیز اهمیت دوچندان دارد. وقتی رفتار بارهای رفت و برگشتی زلزله به صورت خطی و یکنواخت فرض می شود، نقش حیاتی خاموت لرزه ای در نواحی بحرانی مثل پای ستون ها و محل اتصال تیر به ستون به درستی درک نمی شود. در عمل، همین نواحی اولین نقاطی هستند که دچار آسیب می شوند، حتی اگر خاموت وجود داشته باشد.

ساده سازی بیش از حد معمولا باعث می شود طول ناحیه بحرانی، میزان واقعی شکل پذیری مورد نیاز و شدت محصورشدگی بتن کمتر از مقدار لازم در نظر گرفته شود. خاموت در این شرایط نه به خاطر ضعف ذاتی، بلکه به این دلیل که برای یک سناریوی خوش بینانه طراحی شده، از ایفای نقش خود باز می ماند.

در پروژه های اجرایی، این نوع خطا اغلب زمانی آشکار می شود که سازه در برابر یک زلزله متوسط یا حتی بهره برداری طولانی مدت، نشانه هایی از تمرکز آسیب و کاهش ظرفیت برشی نشان می دهد. در ظاهر همه چیز مطابق نقشه بوده، اما تحلیل ساده شده، واقعیت رفتار سازه را پنهان کرده است.

انتخاب نامناسب مشخصات خاموت

گاهی مشکل نه از نبود خاموت است و نه از اجرای آن، بلکه دقیقا از انتخاب نامناسب مشخصات خاموت در مرحله طراحی ناشی می شود. در این حالت، خاموت وجود دارد، اما مشخصاتی که برای آن در نظر گرفته شده با واقعیت رفتار عضو سازه ای همخوانی ندارد.

یکی از رایج ترین خطاها، انتخاب قطر خاموت صرفا بر اساس حداقل های آیین نامه ای است، بدون توجه به شدت نیروهای برشی واقعی و سطح تنش در عضو. خاموت با قطر کم شاید روی کاغذ مجاز باشد، اما در عمل خیلی زود وارد ناحیه تسلیم می شود و توان کنترل ترک ها و محصورشدگی بتن را از دست می دهد.

موضوع مهم دیگر، فاصله خاموت ها است. فاصله گذاری یکنواخت و محافظه کارانه در کل عضو، بدون توجه به نواحی بحرانی، باعث می شود بخش هایی از تیر یا ستون که بیشترین تقاضای برشی و لرزه ای را دارند، به اندازه کافی مهار نشوند. در این شرایط، خاموت در نقاط کم تنش بیش از حد و در نقاط پرتنش کمتر از نیاز واقعی عمل می کند.

در برخی طرح ها، حتی شکل خاموت و نوع خم آن با شرایط سازه ای تطابق ندارد. انتخاب خاموت با جزئیات ساده در اعضایی که رفتار لرزه ای شدید دارند، باعث کاهش محصورشدگی بتن و افت شدید شکل پذیری سازه می شود. این مسئله معمولا زمانی خودش را نشان می دهد که سازه وارد فاز غیرخطی می شود و خاموت دیگر توان نگه داشتن هسته بتن را ندارد.

به بیان ساده، خاموتی که مشخصاتش درست انتخاب نشده باشد، فقط حضور فیزیکی دارد، نه عملکرد مهندسی. چنین خاموتی شاید در بازدیدهای ظاهری قابل قبول به نظر برسد، اما در لحظه های بحرانی، خیلی زود ضعف خود را نشان می دهد و به یکی از عوامل آسیب سازه ای تبدیل می شود.

جدول بررسی خطاهای طراحی که اثر خاموت را کاهش می دهند

این جدول نشان می دهد که در بسیاری از پروژه ها، مشکل اصلی خاموت نیست، بلکه تصمیم هایی است که در مرحله طراحی گرفته می شود و اثر واقعی خاموت را در سازه محدود می کند:

تاثیر فاصله خاموت بر عملکرد سازه

فاصله خاموت‌ها یکی از مهم‌ترین عوامل در تعیین عملکرد برشی و شکل‌پذیری سازه‌های بتن‌آرمه است. این فاصله اگر به‌درستی تعیین نشود، می‌تواند منجر به کاهش ایمنی سازه، گسترش ترک‌ها و ضعف در کنترل نیروهای جانبی شود، در این مقاله به بررسی دقیق تأثیر فاصله خاموت‌ها بر عملکرد سازه، اصول طراحی، ضوابط آیین‌نامه‌ای و نکات اجرایی می‌پردازیم:

بیشتر بخوانید

ضعف های اجرایی و نقش آن ها در آسیب سازه

در بسیاری از پروژه های واقعی، وقتی آسیب سازه بررسی می شود، رد پای ضعف های اجرایی کاملا واضح است. خاموت روی نقشه درست بوده، حتی مصالح هم قابل قبول بوده اند، اما اجرا آن دقت و وسواسی که یک سازه بتن مسلح نیاز دارد را نداشته است. در این شرایط، خاموت فقط حضور فیزیکی دارد و نقش سازه ای واقعی خود را از دست می دهد:

1. اجرای نادرست خم خاموت
   یکی از جدی ترین و در عین حال رایج ترین خطاهای اجرایی، اجرای اشتباه خم خاموت است. در نواحی لرزه ای و اعضای بحرانی، خاموت باید با خم 135 درجه اجرا شود تا انتهای آن در بتن قفل شود و محصورشدگی بتن به شکل مؤثر اتفاق بیفتد. اما در عمل، به دلایل مختلفی مثل سرعت اجرا یا بی توجهی، خاموت ها با خم 90 درجه ساخته می شوند.
   این تفاوت شاید روی کاغذ کوچک به نظر برسد، اما در زمان زلزله اثر بسیار بزرگی دارد. در بارهای رفت و برگشتی، خاموت با خم 90 درجه تمایل به باز شدن دارد و به محض باز شدن، هسته بتن دیگر مهار نمی شود. نتیجه آن، افزایش سریع ترک های برشی، خردشدگی بتن و افت شدید شکل پذیری سازه است. در واقع، خاموت وجود دارد، اما دقیقا در لحظه ای که باید از سازه محافظت کند، کارایی خود را از دست می دهد.
2. جابجایی خاموت در زمان بتن ریزی
   یکی دیگر از ضعف های اجرایی بسیار تاثیرگذار، جابجایی خاموت در حین بتن ریزی است. زمانی که آرماتوربندی به درستی مهار نشده باشد یا از اسپیسر مناسب استفاده نشود، فشار بتن تازه و شیلنگ پمپ باعث تغییر محل خاموت ها می شود.
   در این حالت، فاصله خاموت ها از میلگردهای طولی و از سطح بتن با آنچه در طراحی پیش بینی شده متفاوت می شود. خاموت ممکن است بیش از حد به سطح بتن نزدیک شود یا از هسته مقطع فاصله بگیرد. این جابجایی باعث می شود عملکرد محصورکنندگی خاموت کاهش پیدا کند و بتن در ناحیه بحرانی بدون حمایت کافی باقی بماند. ظاهر سازه شاید سالم باشد، اما درون مقطع، خاموت در جای درست خودش نیست.
3. عدم تراکم کافی خاموت در نواحی بحرانی
   در بسیاری از کارگاه ها، خاموت گذاری به صورت یکنواخت در کل طول ستون یا تیر انجام می شود، بدون اینکه به ناحیه بحرانی عضو توجه شود. این در حالی است که بیشترین تقاضای برشی و لرزه ای معمولا در بخش های محدودی مثل پای ستون ها یا نزدیکی اتصال تیر به ستون اتفاق می افتد.
   وقتی در این نواحی حساس، تراکم خاموت کمتر از مقدار لازم باشد، بتن خیلی زود دچار ترک و خردشدگی می شود. خاموت در بخش های کم تنش حضور دارد، اما در جایی که سازه واقعا به آن نیاز دارد، تعداد یا فاصله مناسب وجود ندارد. این عدم تمرکز اجرایی، یکی از دلایل اصلی آسیب موضعی شدید در سازه های بتن مسلح است.
4. عدم رعایت کاور بتن برای خاموت
   بی توجهی به کاور بتن یکی دیگر از خطاهای اجرایی مهم است. اگر خاموت بیش از حد به سطح بتن نزدیک باشد، هم در برابر خوردگی میلگرد آسیب پذیر می شود و هم محصورشدگی موثر بتن کاهش می یابد.
   در بلندمدت، نفوذ رطوبت و عوامل خورنده باعث کاهش سطح مقطع خاموت می شود و ظرفیت واقعی آن افت می کند. این اتفاق معمولا در سال های اولیه دیده نمی شود، اما به مرور زمان، سازه ای که خاموت مناسب داشته، به دلیل ضعف اجرایی دچار کاهش دوام و عمر مفید می شود.
5. بی دقتی در بستن و مهار خاموت ها
   نحوه بستن خاموت ها به میلگردهای طولی، جزئیاتی است که گاهی ساده گرفته می شود. خاموت هایی که به درستی مهار نشده اند، در زمان بتن ریزی یا تحت بارگذاری، تغییر شکل می دهند.
   این بی دقتی باعث می شود هماهنگی خاموت با میلگردهای طولی از بین برود و سیستم آرماتوربندی به صورت یکپارچه عمل نکند. نتیجه آن، افت تدریجی مقاومت برشی عضو و افزایش احتمال آسیب در شرایط بحرانی است.

در مجموع، ضعف های اجرایی شاید در ظاهر کوچک به نظر برسند، اما در رفتار واقعی سازه نقش تعیین کننده دارند. خاموت مناسب، بدون اجرای دقیق و کنترل شده، نمی تواند وظیفه ای را که برای آن طراحی شده به درستی انجام دهد و همین موضوع، یکی از دلایل اصلی آسیب دیدن سازه ها با وجود خاموت است.

تاثیر شکل خم خاموت بر عملکرد سازه

در سازه های بتنی، تفاوت بین یک سازه ایمن و یک سازه پرریسک، اغلب در جزئیات اجرایی مشخص می شود؛ جزئیاتی که شاید در نگاه اول ساده به نظر برسند اما نقش آن ها در عملکرد سازه بتنی کاملا حیاتی است، یکی از مهم ترین این جزئیات، شکل خم خاموت است، در این مقاله به بررسی تاثیر شکل خم خاموت بر عملکرد سازه می پردازیم:

بیشتر بخوانید

تاثیر کیفیت مصالح بر عملکرد خاموت

خاموت زمانی می تواند نقش واقعی خود را در سازه ایفا کند که روی بستری از مصالح با کیفیت قرار گرفته باشد. در بسیاری از پروژه ها، تصور می شود اگر خاموت با قطر و فاصله مناسب اجرا شود، عملکرد آن مستقل از سایر مصالح تضمین شده است. اما واقعیت این است که خاموت بدون بتن و میلگرد مناسب، عملا تکیه گاهی برای ایفای نقش سازه ای ندارد و خیلی زود اثرگذاری خود را از دست می دهد.

اولین و مهم ترین عامل، کیفیت بتن است. خاموت وظیفه محصور کردن بتن را دارد، نه جایگزین شدن با آن. اگر مقاومت فشاری بتن کمتر از مقدار طراحی باشد یا بتن به درستی اختلاط، حمل و اجرا نشده باشد، هسته بتن در برابر فشار و برش خیلی زود دچار خردشدگی می شود. در چنین شرایطی، خاموت حتی اگر سالم باقی بماند، تنها می تواند شدت آسیب را کمی کاهش دهد. بتن ضعیف مثل زمینی سست است که هرچقدر هم مهار اطراف آن محکم باشد، در نهایت فرو می ریزد.

مسئله بعدی، کیفیت میلگرد خاموت است. خاموت فقط یک حلقه فولادی ساده نیست؛ این عضو باید در شرایط بحرانی، بارها وارد ناحیه تسلیم شود و بدون شکست ناگهانی، رفتار شکل پذیر از خود نشان دهد. اگر میلگرد خاموت دارای خواص مکانیکی نامناسب باشد یا کنترل کیفیت دقیقی روی آن انجام نشده باشد، در تنش های بالا دچار شکست ترد می شود. این اتفاق دقیقا در لحظه ای رخ می دهد که انتظار داریم خاموت بیشترین نقش را در حفظ یکپارچگی سازه ایفا کند.

عامل مهم دیگر، چسبندگی بین بتن و فولاد است. اگر سطح میلگردها آلوده به روغن، گل یا زنگ زدگی شدید باشد، اتصال مناسبی بین بتن و خاموت برقرار نمی شود. در این حالت، خاموت نمی تواند نیروها را به درستی به بتن منتقل کند و عملکرد آن به شدت افت می کند. حتی بهترین خاموت، بدون چسبندگی مناسب، صرفا در بتن دفن شده و کارایی واقعی ندارد.

در کنار این موارد، خوردگی مصالح نیز نقش بسیار مهمی در عملکرد بلندمدت خاموت دارد. در محیط های مرطوب، صنعتی یا مناطق ساحلی، اگر تمهیدات لازم در انتخاب بتن، پوشش بتن و نوع میلگرد در نظر گرفته نشود، خوردگی میلگرد خاموت به مرور زمان آغاز می شود. این خوردگی باعث کاهش سطح مقطع موثر خاموت و افت تدریجی ظرفیت برشی عضو می شود. نکته خطرناک اینجاست که این کاهش ظرفیت اغلب به صورت پنهان اتفاق می افتد و زمانی آشکار می شود که سازه وارد شرایط بحرانی شده است.

در نهایت باید به این نکته توجه کرد که کیفیت مصالح یک عامل جدا از طراحی و اجرا نیست، بلکه مکمل آن هاست. خاموتی که روی بتن ضعیف یا با میلگرد نامطمئن اجرا شده باشد، هرچقدر هم از نظر نقشه ای درست به نظر برسد، در عمل نمی تواند وظیفه کنترل ترک ها، محصورشدگی بتن و تامین مقاومت برشی را به شکل پایدار انجام دهد. به همین دلیل، در پروژه های حرفه ای، انتخاب مصالح استاندارد و کنترل کیفی آن ها به اندازه طراحی و اجرای خاموت اهمیت دارد.

رفتار لرزه ای سازه فراتر از خاموت

در زلزله، سازه فقط مجموعه ای از تیر و ستون های دارای خاموت مناسب نیست، بلکه یک سیستم زنده و به هم پیوسته است که همه اجزای آن با هم رفتار می کنند. تمرکز صرف بر خاموت، بدون توجه به رفتار لرزه ای کل سازه، نگاه ناقصی به مسئله ایمنی است. انتخاب نادرست سیستم باربر جانبی، ضعف در مسیر انتقال نیرو و ناهماهنگی بین تیر، ستون و فونداسیون باعث می شود نیروهای زلزله به شکلی نامتعادل در سازه پخش شوند. در چنین شرایطی، خاموت هرچقدر هم درست باشد، فقط بخشی از بار مشکل را به دوش می کشد. در ادامه این موضوع را بیشتر بررسی می کنیم:

سیستم باربر جانبی نامناسب

یکی از مهم ترین عواملی که باعث می شود حتی سازه هایی با خاموت مناسب در زلزله دچار آسیب شوند، انتخاب یا اجرای سیستم باربر جانبی نامناسب است. در واقع، خاموت قرار است به اعضای بتن مسلح کمک کند نیروهای وارد شده را تحمل کنند، نه اینکه به تنهایی بار اصلی زلزله را به دوش بکشد. وقتی سیستم کلی سازه درست انتخاب نشده باشد، فشار بیش از حدی به تیرها و ستون ها وارد می شود و خاموت خیلی زود به مرز توان خود می رسد.

سیستم باربر جانبی، مسیر اصلی انتقال نیروهای لرزه ای از طبقات به فونداسیون را مشخص می کند. اگر این سیستم به درستی طراحی نشود یا با شرایط پروژه همخوانی نداشته باشد، نیروهای زلزله به صورت نامنظم و متمرکز به اعضای خاصی وارد می شوند. در چنین حالتی، حتی اگر در آن اعضا خاموت لرزه ای به شکل اصولی اجرا شده باشد، میزان تقاضای لرزه ای از ظرفیت طراحی شده بیشتر خواهد بود.

در برخی پروژه ها، سازه بدون در نظر گرفتن شدت زلزله منطقه یا ویژگی های معماری، صرفا با قاب خمشی ضعیف اجرا می شود؛ در حالی که نیاز به دیوار برشی یا سیستم ترکیبی وجود داشته است. این تصمیم باعث می شود تغییرمکان های جانبی سازه افزایش یابد و ستون ها و تیرها تحت برش و خمش همزمان شدید قرار بگیرند. خاموت در این شرایط وارد تنش های پی در پی می شود و خیلی زود نشانه های خستگی و افت عملکرد را نشان می دهد.

مسئله زمانی بحرانی تر می شود که پیوستگی سیستم باربر جانبی به درستی رعایت نشده باشد. قطع شدن دیوار برشی در طبقات، تغییر ناگهانی سختی، یا ضعف در اتصال سیستم جانبی به فونداسیون، باعث تمرکز آسیب در نقاط مشخصی از سازه می شود. این تمرکز تنش معمولا در همان اعضایی رخ می دهد که تصور می شد با خاموت مناسب ایمن هستند.

در عمل، سازه ای که سیستم باربر جانبی آن به درستی انتخاب و اجرا نشده باشد، نیروهای لرزه ای را به جای پخش یکنواخت، به تیرها و ستون ها تحمیل می کند. در این حالت، خاموت از یک عضو کمکی به یک عضو قربانی تبدیل می شود؛ عضوی که باید ضعف سیستم را جبران کند، در حالی که اساسا برای چنین نقشی طراحی نشده است.

ضعف در پیوستگی اجزای سازه

یکی از دلایل مهمی که باعث می شود خاموت مناسب نتواند نقش واقعی خود را در رفتار لرزه ای سازه ایفا کند، ضعف در پیوستگی اجزای سازه است. سازه در زمان زلزله به صورت یک مجموعه یکپارچه عمل می کند و اگر این پیوستگی در هر نقطه ای قطع یا تضعیف شود، مسیر انتقال نیرو مختل می شود و آسیب به سرعت گسترش پیدا می کند.

پیوستگی یعنی تیر، ستون، دیوار برشی و فونداسیون بتوانند نیروها را بدون وقفه و تمرکز تنش به یکدیگر منتقل کنند. اگر این ارتباط به درستی برقرار نباشد، نیروهای لرزه ای در نقاطی خاص جمع می شوند و همان نقاط به کانون آسیب سازه ای تبدیل می شوند. در چنین شرایطی، خاموت موجود در اعضای مجاور، هرچقدر هم مناسب باشد، نمی تواند اثر این تمرکز تنش را خنثی کند.

یکی از مصداق های رایج این ضعف، اتصال نامناسب تیر به ستون است. اگر جزئیات اتصال به گونه ای باشد که انتقال لنگر و برش به صورت ناقص انجام شود، ستون یا تیر مجبور می شود رفتاری متفاوت از آنچه در طراحی فرض شده نشان دهد. این تغییر رفتار باعث می شود خاموت در ناحیه اتصال تحت تنش هایی قرار گیرد که برای آن پیش بینی نشده و خیلی زود دچار افت عملکرد شود.

ضعف در پیوستگی فقط به اتصالات محدود نمی شود. ناپیوستگی عمودی عناصر باربر مانند قطع شدن دیوار برشی در یک طبقه، تغییر ناگهانی مقطع ستون ها یا اختلاف سختی بین طبقات، مسیر انتقال نیرو را دچار شکست می کند. در این حالت، بار لرزه ای به صورت نامتعادل به اعضای باقی مانده منتقل می شود و همان اعضا، حتی با خاموت مناسب، وارد ناحیه آسیب می شوند.

از طرف دیگر، پیوستگی ضعیف با فونداسیون نیز نقش بسیار مهمی دارد. اگر اتصال ستون ها یا دیوارهای برشی به فونداسیون به درستی طراحی و اجرا نشده باشد، نیروهای لرزه ای به جای انتقال یکنواخت به زمین، در پایین سازه متمرکز می شوند. این تمرکز نیرو باعث افزایش ترک ها، خردشدگی بتن و افت ظرفیت برشی در پای ستون ها می شود؛ جایی که معمولا خاموت بیشترین نقش را دارد.

در نهایت باید گفت خاموت زمانی می تواند عملکرد موثری داشته باشد که در یک سیستم پیوسته و هماهنگ کار کند. وقتی پیوستگی اجزای سازه دچار ضعف است، خاموت عملا به تنهایی در برابر نیروهای پیچیده لرزه ای قرار می گیرد و طبیعی است که نتواند از آسیب سازه ای جلوگیری کند. ایمنی واقعی زمانی به دست می آید که خاموت، اتصال ها و کل سیستم سازه ای در کنار هم و به صورت یکپارچه عمل کنند.

جمع بندی

خاموت مناسب شرط لازم برای ایمنی سازه است، اما به هیچ وجه شرط کافی نیست. وقتی می بینیم برخی سازه ها با خاموت مناسب هم دچار آسیب می شوند، باید نگاه خود را از یک جز به کل سیستم تغییر دهیم. ترکیب طراحی اصولی، اجرای دقیق، مصالح با کیفیت و انتخاب درست سیستم سازه ای است که می تواند عملکرد واقعی خاموت را تضمین کند. تجربه پروژه های مختلف نشان داده هر جا یکی از این حلقه ها نادیده گرفته شده، آسیب دیر یا زود خود را نشان داده است.
