چرا کیفیت جوش برخی از پروفیل ها پایین است؟
در بسیاری از پروژه های صنعتی و ساختمانی، کیفیت جوش روی عملکرد نهایی پروفیل تاثیر مستقیم دارد. اتصال های ضعیف، ترک های ریز، سوختگی لبه ها یا موج برداشتن مقطع، مشکلاتی هستند که در نتیجه افت کیفیت جوش پروفیل مشاهده می شوند. این موضوع تنها یک ایراد ظاهری نیست؛ بلکه روی ایمنی سازه، دوام اتصالات، رفتار مقطع در بارگذاری و هزینه های تعمیر و نگهداری تاثیر می گذارد.
«اگر قصد خرید پروفیل یا قوطی آهنی دارید، اولین قدم آگاهی از قیمت روز پروفیل است. ما در آهن اینجا قیمتها را بهصورت لحظهای و معتبر در اختیار شما قرار دادهایم تا بتوانید انتخابی مطمئن داشته باشید، بنابر این پیشنهاد می کنیم سری به صفحه قیمت پروفیل بزنید»
در این مقاله، عوامل اصلی کاهش کیفیت جوش پروفیل را بررسی می کنیم و توضیح می دهیم که چه فرآیند هایی می توانند اتصال را تقویت یا تضعیف کنند، پس در ادامه با اهن اینجا همراه باشید.
عوامل موثر بر پایین بودن کیفیت جوش پروفیل
کیفیت جوش فقط به یک عامل وابسته نیست. در پروژه های واقعی بارها مشاهده می شود که یک اتصال ضعیف نتیجه مجموعه ای از شرایط است؛ از کیفیت خود پروفیل گرفته تا نحوه آماده سازی، نوع الکترود، تنظیمات دستگاه و حتی شیوه کار تکنسین. همین هم باعث می شود بررسی این عوامل اهمیت بیشتری پیدا کند، چون ضعف در هر بخش می تواند عملکرد کل سازه را تحت تاثیر قرار دهد. موارد زیر مهم ترین دلایلی هستند که به افت کیفیت جوش پروفیل منجر می شوند:

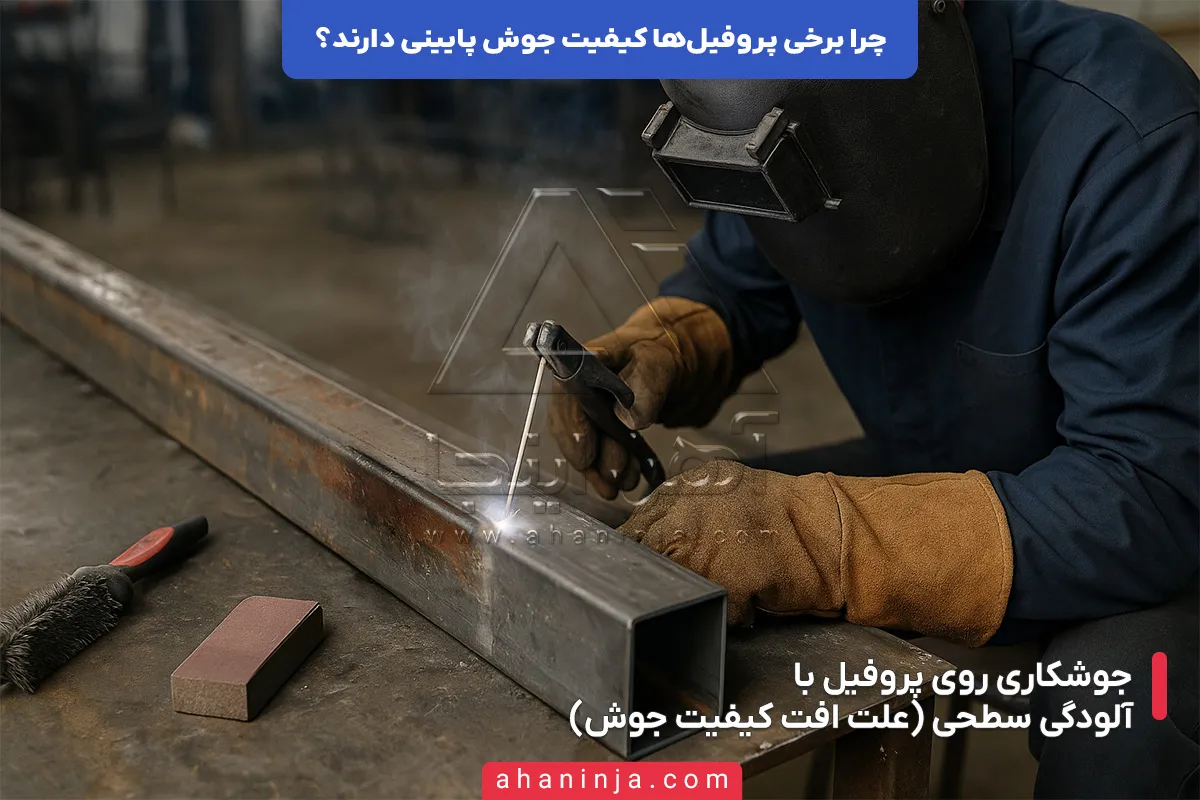

- آلودگی سطح پروفیل و آماده نشدن صحیح قبل از جوشکاری
یکی از شایع ترین دلایل ضعف جوش، وجود آلودگی روی سطح است. وقتی سطح پروفیل به درستی تمیز نشده باشد و آثاری از چربی، گرد و غبار، زنگ زدگی، رنگ، پوسته اکسیدی یا رطوبت باقی بماند، حوضچه مذاب به شکل استاندارد تشکیل نمی شود. در چنین حالتی، تخلخل، حباب، شکست موضعی و کاهش نفوذ در همان لحظات اولیه ایجاد می شوند. حتی یک خط باریک زنگ زدگی می تواند باعث شود اتصال نهایی تحمل بار کافی نداشته باشد. در پروژه های واقعی، زمانی که بخش کوچکی با برس سیمی تمیز شده و سایر قسمتها همچنان آلوده هستند، اختلاف کیفیت کاملاً قابل مشاهده خواهد بود. - کیفیت پایین ورق اولیه و ترکیب شیمیایی نامناسب
پروفیل تا زمانی قابل اعتماد است که ورق سازنده آن کیفیت مناسب داشته باشد. اگر ورق از مواد نامرغوب تولید شده باشد یا ترکیب شیمیایی آن ناپایدار باشد، واکنش فلز در زمان جوشکاری غیرقابل پیش بینی خواهد بود. فولادهایی با کربن بالا، ناخالصی زیاد، گوگرد و فسفر بیش از حد، ضخامت ناهمگون یا سطح خشن، معمولاً جوش پذیری ضعیفی دارند و هنگام حرارت دیدن دچار شکنندگی، ترک حرارتی، نفوذ ناقص یا سختی بیش از حد در ناحیه جوش می شوند. این مشکل در پروفیل هایی که با ورق های بازیافتی یا ارزان تولید شده اند بسیار دیده می شود. - ضخامت نامناسب پروفیل و رفتار حرارتی غیر یکنواخت
هر ضخامت رفتار حرارتی مخصوص به خودش را دارد. در پروفیل های نازک، کوچک ترین افزایش حرارت باعث سوختگی لبه، تغییر رنگ شدید، موج برداشتن مقطع و کاهش مقاومت ناحیه جوش می شود. در مقابل، پروفیل های ضخیم اگر با آمپر کم یا الکترود نامناسب جوشکاری شوند، فقط سطح کار ذوب می شود و نفوذ واقعی ایجاد نمی شود. در نتیجه، اتصال ظاهراً خوب اما از نظر فنی ضعیف خواهد بود. گاهی ضخامت پروفیل در طول شاخه یکنواخت نیست و همین باعث می شود رفتار فلز در بخش های مختلف متفاوت باشد و کیفیت جوش یکنواخت حاصل نشود. - تنظیم نبودن دستگاه جوش و انتخاب اشتباه پارامترهای الکتریکی
کیفیت جوش بیش از آنچه تصور می شود به تنظیمات دستگاه وابسته است. وقتی آمپر، ولتاژ، سرعت تغذیه سیم جوش، نوع قطبیت یا پایداری قوس درست انتخاب نشده باشد، حوضچه مذاب نه قطر مناسب دارد و نه عمق کافی. نتیجه آن سرد جوش، گود افتادگی، بریدگی کناره، حفره های ریز، سرباره چسبیده یا نفوذ کم خواهد بود. در پروژه های صنعتی، مخصوصاً هنگام استفاده از اینورترهای قدیمی یا ضعیف، این مشکل بسیار رایج است. تنظیم نادرست قطبیت نیز باعث رفتار نامتقارن جوش در دو طرف لبه می شود. - مهارت اجرایی پایین و کنترل ناکافی در زمان جوشکاری
فرآیند جوشکاری به ظاهر ساده به نظر می رسد، اما کنترل زاویه الکترود، فاصله نوک الکترود تا سطح، سرعت حرکت دست، زمان توقف، و شکل دادن به حوضچه تفاوت اصلی میان یک اتصال استاندارد و یک اتصال ضعیف است. در بسیاری از پروژه ها دیده می شود که تمام تجهیزات استاندارد هستند اما به دلیل کنترل نامناسب حرارت یا سرعت، جوش سطحی، نامنظم و حاوی ترک می شود. مهارت جوشکار همچنین در انتخاب الگوهای مناسب برای پاس ریشه، پرکننده و تکمیلی تاثیر مستقیم دارد. - نبود مدیریت حرارتی، پیش گرمایش یا خنک کاری اصولی
برخی فولادها، مخصوصاً مقاطع ضخیم، بدون پیش گرمایش دچار ترک، سختی موضعی و تنش های پسماند می شوند. برعکس، در مقاطع نازک، خنک شدن سریع باعث شکنندگی و کاهش انعطاف ناحیه جوش خواهد شد. مدیریت حرارت یکی از مهم ترین اصولی است که اگر رعایت نشود، حتی جوش ظاهراً خوب نیز در تست بارگذاری یا زمان بهره برداری دچار شکست می شود. - استفاده از الکترود یا سیم جوش نامتناسب با نوع فولاد
هر فولادی الکترود مناسب خود را نیاز دارد. استفاده از الکترود با ترکیب پوشش یا قطر نامناسب باعث نفوذ ناکامل، دود زیاد، سرباره سنگین، تردی اتصال یا تغییر ساختار منطقه متاثر از حرارت می شود. الکترودهای متفرقه یا بی کیفیت نیز در زمان اجرا قوس ناپایدار ایجاد می کنند و جوش را دچار خلل و فرج، حباب و عدم یکنواختی می کنند.
پروفیل فولادی یکی از پرکاربردترین محصولات در صنعت ساختمان و سازههای فلزی است که به دلیل استحکام بالا، یکنواختی در ابعاد و قابلیت جوشکاری آسان، جایگاه ویژهای در میان مقاطع فولادی دارد، در این مقاله به پروفیل، ویژگی ها، کاربرد ها و انواع آن، مشخصات فنی و مراحل تولید آن می پردازیم:
بیشتر بخوانیدجدول عوامل موثر بر پایین بودن کیفیت جوش پروفیل
| عامل موثر | توضیحات کامل و فنی | تاثیر مستقیم بر کیفیت جوش |
|---|---|---|
| آلودگی سطح پروفیل | وجود چربی، گرد و غبار، زنگ زدگی، پوسته اکسیدی و باقی مانده رنگ مانع تشکیل صحیح حوضچه مذاب می شود. آلودگی ها باعث تخلخل، حباب و نفوذ نامتعادل می شوند. | کاهش استحکام اتصال، افزایش احتمال شکست موضعی، ایجاد جوش سست و ناپایدار |
| کیفیت پایین ورق اولیه | ورق های دارای کربن بالا، ناخالصی زیاد، گوگرد و فسفر اضافی رفتار حرارتی نامنظم ایجاد می کنند. این ورق ها هنگام جوشکاری دچار شکنندگی، سختی بیش از حد و ترک حرارتی می شوند. | افت مقاومت جوش، احتمال ترک، کاهش عمر مفید سازه |
| ضخامت کم یا زیاد پروفیل | ضخامت کم موجب سوختگی لبه و نفوذ بیش از حد و ضخامت زیاد باعث نفوذ سطحی، سرد جوش و شکل گیری حوضچه نامناسب می شود. | کاهش یکنواختی جوش، تغییر شکل حرارتی، کاهش مقاومت نهایی |
| تنظیم نبودن دستگاه جوش | انتخاب اشتباه آمپر، ولتاژ، قطبیت یا سرعت تغذیه سیم جوش باعث شکل گیری حوضچه ناقص، سرد جوش، سرباره چسبیده و گود افتادگی می شود. | ایجاد اتصال ضعیف، نفوذ کم، عدم شکل گیری یکنواخت پاس های جوش |
| مهارت پایین نیروی اجرایی | کنترل نادرست زاویه الکترود، سرعت حرکت، فاصله نوک الکترود تا سطح و مدیریت ضعیف حرارت باعث ایجاد بریدگی کناره، موج حرارتی نامنظم و جوش سطحی می شود. | کاهش کیفیت ظاهری و فنی اتصال، افزایش احتمال ترک |
| نبود مدیریت حرارتی مناسب | نبود پیش گرمایش در مقاطع ضخیم و خنک شدن سریع در مقاطع نازک، ساختار فلز را شکننده می کند. رفتار HAZ نیز در این شرایط غیر استاندارد می شود. | ترک حرارتی، سختی بیش از حد ناحیه جوش، افت مقاومت اتصال |
| استفاده از الکترود نامناسب | الکترود نامتناسب با نوع فولاد باعث قوس ناپایدار، تخلخل، نفوذ کم، افزایش سرباره و ضعف ساختاری در جوش می شود. | کاهش استحکام، افزایش حفره های ریز، کاهش یکنواختی اتصال |
| ناهمگونی ترکیب شیمیایی ورق | ورق هایی با ترکیب شیمیایی نامنظم باعث رفتار حرارتی متفاوت در نقاط مختلف می شوند و جوش را دچار موج، ترک و نفوذ نامتعادل می کنند. | افزایش احتمال شکست موضعی، کاهش کیفیت جوش در طول شاخه |
نقش ترکیب شیمیایی و کیفیت ورق در جوش پذیری پروفیل
ترکیب شیمیایی فولاد یکی از بنیادی ترین عواملی است که مشخص می کند یک پروفیل هنگام جوشکاری چه رفتاری نشان می دهد. در پروژه های صنعتی بارها مشاهده شده است که دو پروفیل با ظاهر یکسان، فقط به دلیل تفاوت در کیفیت ورق اولیه، نتایج کاملاً متفاوتی در جوش ایجاد می کنند. این موضوع نشان می دهد که جوش پذیری تنها به مهارت نیرو یا تنظیمات دستگاه محدود نیست؛ ریشه اصلی آن در ساختار داخلی فولاد و نحوه تولید ورق قرار دارد.
در ادامه، مهم ترین عوامل مرتبط با ترکیب شیمیایی و کیفیت ورق که روی جوش پذیری پروفیل اثر مستقیم دارند، را بررسی می کنیم:
- درصد کربن فولاد و تاثیر آن بر سختی و شکنندگی جوش
میزان کربن در فولاد یکی از کلیدی ترین شاخص ها برای سنجش قابلیت جوشکاری است. هرچه مقدار کربن بیشتر باشد، فولاد سخت تر و شکننده تر می شود و در نتیجه ناحیه جوش احتمال بیشتری برای ترک، شکست حرارتی، سختی موضعی و کاهش انعطاف دارد. فولادهای گروه ST37 به دلیل کربن پایین جوش پذیری بسیار خوبی دارند، اما فولادهای ST52 یا مقاطع تولید شده از ورق های بازیافتی ممکن است در اثر حرارت به سرعت دچار تغییر ساختاری و ضعف اتصال شوند. - وجود عناصر ناخالص و تاثیر آن ها بر کیفیت اتصال
ورق هایی که حاوی مقادیر زیاد گوگرد، فسفر، سیلیس یا ناخالصی های غیر فلزی هستند، در زمان جوشکاری ساختاری ناپایدار از خود نشان می دهند. این ناخالصی ها با ایجاد حباب، تخلخل و گاهی انفجارهای نقطه ای در حوضچه مذاب، باعث شکل گیری جوش سست، شکننده و غیر یکنواخت می شوند. حضور بیش از حد این عناصر، حتی با بهترین تنظیمات دستگاه نیز قابل جبران نیست و کیفیت نهایی اتصال در همان لحظات اولیه تحت تاثیر قرار می گیرد. - ناهمگونی در ترکیب شیمیایی ورق و رفتار حرارتی نامنظم
در برخی ورق های بی کیفیت، ترکیب شیمیایی در طول ورق یکنواخت نیست. این موضوع باعث می شود هر قسمت در زمان حرارت دیدن رفتاری متفاوت نشان بدهد. یک نقطه ممکن است سریع ذوب شود، در حالی که نقطه دیگر به سختی تحت تاثیر حرارت قرار گیرد. نتیجه این رفتار، نفوذ نامتعادل، ناپایداری حوضچه، موج برداشتن لبه جوش و احتمال ترک است. این مشکل در ورق های تولید شده با روش های غیر استاندارد و تولیدهای نامنظم بیشتر دیده می شود. - ضخامت غیر یکنواخت و تاثیر آن بر پخش حرارت
یکی از مشکلات رایج در ورق های نامرغوب، نوسان ضخامت در طول ورق است. ضخامت غیر یکنواخت باعث می شود حرارت در یک بخش سریع تر پخش شود و در بخش دیگر دیرتر. همین رفتار نامساوی موجب سوختگی لبه، نفوذ بیش از حد، تغییر شکل حرارتی و زیبایی غیر استاندارد خط جوش می شود. در پروژه های دقیق، این مورد به خصوص در پروفیل های سبک بسیار قابل مشاهده است. - کیفیت سطحی ورق و تاثیر آن بر شروع و پایداری قوس
ورق هایی که سطح آن ها دارای خش، پوسته پوسته، زبری، ناهمواری یا آلودگی های باقی مانده از نورد هستند، در زمان شروع جوشکاری قوس ناپایداری ایجاد می کنند. ناپایداری قوس باعث می شود در همان چند ثانیه اول، کیفیت خط جوش افت کند و حوضچه مذاب شکل منظم نداشته باشد. نتیجه آن گود افتادگی نقطه ای، حفره، بریدگی کناره و تخلخل خواهد بود. - رفتار فلز در منطقه متاثر از حرارت (HAZ)
منطقه HAZ یا همان Heat Affected Zone ناحیه ای است که تحت تاثیر حرارت جوشکاری قرار می گیرد اما به طور مستقیم ذوب نمی شود. اگر کیفیت ورق پایین باشد، این ناحیه ساختار شکننده و سخت پیدا می کند و پس از سرد شدن دچار ترک ریز، تغییر ساختار کریستالی و کاهش مقاومت می شود. در فولادهای دارای کربن بالا این مشکل شدیدتر است و نیاز به کنترل حرارتی دقیق دارد. - استفاده از ورق های بازیافتی یا مخلوط و مشکلات مرتبط
برخی پروفیل های ارزان قیمت از ورق هایی تولید می شوند که ترکیب آن ها بازیافتی، مخلوط یا غیر استاندارد است. این ورق ها معمولاً رفتار حرارتی یکنواخت ندارند، درصد ناخالصی در آن ها بیشتر است و در برابر حرارت جوشکاری مقاومت لازم را نشان نمی دهند. این نوع مقاطع معمولاً دچار جوش سرد، نفوذ کم، شکست ناگهانی و سختی غیر معمول در ناحیه اتصال می شوند.
ورق st52 یکی از مهمترین ورق های سیاه فولادی است که به دلیل استحکام بالا، شکلپذیری مناسب و کاربرد در پروژههای سنگین و صنعتی، اهمیت زیادی در بازار آهن دارد، در این مقاله بررسی میکنیم که ورق st52 چیست و چه مشخصاتی دارد:
بیشتر بخوانیدتاثیر ضخامت پروفیل بر کیفیت جوش
ضخامت پروفیل یکی از مهم ترین پارامترهایی است که رفتار فلز در زمان جوشکاری را تعیین می کند. در پروژه های ساختمانی و صنعتی بارها مشاهده شده که دو پروفیل با جنس مشابه، تنها به دلیل اختلاف ضخامت، نتایج کاملاً متفاوتی در کیفیت جوش ایجاد می کنند. ضخامت تعیین می کند حرارت چگونه در فلز پخش شود، سرعت خنک شدن چقدر باشد، چه نوع الکترودی استفاده شود و حتی چه مقدار مهارت برای کنترل حوضچه نیاز است. به همین دلیل شناخت تاثیر ضخامت در اجرای جوش با کیفیت اهمیت زیادی دارد.
در ادامه، تاثیر ضخامت پروفیل بر کیفیت جوش به صورت دقیق و تحلیلی بررسی کرده ایم:

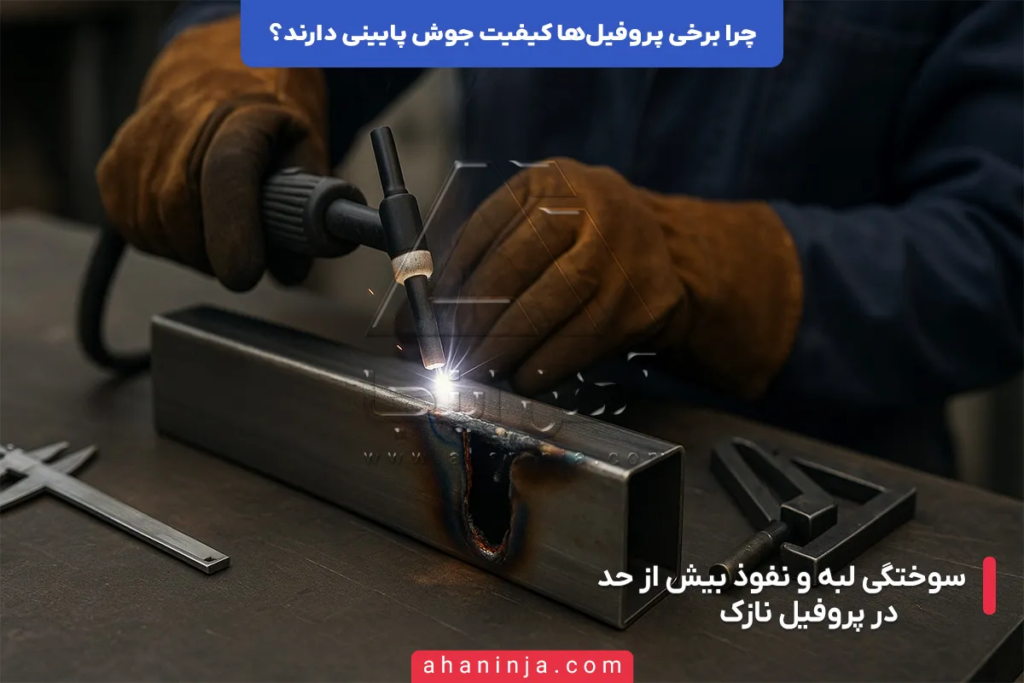

- سوختگی لبه در پروفیل های نازک
پروفیل های نازک (مثلاً با ضخامت حدود ۱.۲ تا ۱.۸ میلیمتر) حرارت را بسیار سریع جذب می کنند. همین مسئله باعث می شود کوچک ترین افزایش آمپر یا قرار گرفتن الکترود در فاصله کم، لبه پروفیل را بیش از حد ذوب کند. این سوختگی معمولاً با تغییر رنگ حرارتی، سوراخ شدن، موج برداشتن لبه، و کاهش استحکام منطقه جوش همراه است. این مشکل یکی از رایج ترین دلایل افت کیفیت جوش در سازه های سبک و پروفیل های دکوراتیو به شمار می رود. - نفوذ سطحی و جوش ناقص در پروفیل های ضخیم
در مقابل، پروفیل های ضخیم (۳ میلیمتر به بالا) حرارت را سریع پخش نمی کنند و نیاز بیشتری به انرژی دارند. در صورتی که آمپر دستگاه پایین باشد یا الکترود مناسب انتخاب نشود، فلز تنها در سطح ذوب می شود و حوضچه مذاب عمق کافی پیدا نمی کند. نتیجه آن نفوذ ناکامل، سرد جوش، اتصال سطحی و کاهش مقاومت اتصال است. این موضوع به ویژه در سازه های باربر خطرناک است، زیرا ظاهر جوش ممکن است مناسب به نظر برسد اما استحکام واقعی بسیار پایین باشد. - رفتار حرارتی نامتعادل در ضخامت های غیر یکنواخت
یکی از مشکلاتی که در برخی پروفیل های بی کیفیت دیده می شود، ضخامت غیر یکنواخت در طول شاخه است. این نوسان باعث می شود حرارت در نقاطی از مقطع سریع تر پخش شود و در نقاط دیگر تجمع کند. این رفتار ناهمگون باعث موج برداشتن خط جوش، ترک های ریز، سوختگی لبه، یا نفوذ نامتعادل می شود. تفاوت ضخامت در یک شاخه پروفیل از نشانه های عدم دقت در تولید و استفاده از ورق نامرغوب است. - افزایش حساسیت حرارتی در مقاطع سبک
مقاطع سبک به دلیل جرم کم و سطح مقطع پایین، نسبت به تغییرات حرارتی بسیار حساس هستند. حتی تفاوت چند درجه در حوضچه مذاب یا تغییر سرعت حرکت دست جوشکار می تواند کیفیت اتصال را تغییر دهد. این حساسیت باعث می شود در جوش پروفیل های نازک، نیاز به کنترل دقیق زاویه الکترود، فاصله نوک الکترود، سرعت حرکت و آمپر وجود داشته باشد. در غیر این صورت، جوش دچار بریدگی کناره یا موج می شود. - نیاز به پیش گرمایش در مقاطع ضخیم و صنعتی
در پروفیل های صنعتی با ضخامت بالا، معمولاً نیاز به پیش گرمایش سطح قبل از جوشکاری وجود دارد. پیش گرمایش مانع ایجاد تنش حرارتی و سختی بیش از حد در منطقه متاثر از حرارت (HAZ) می شود. اگر پیش گرمایش انجام نشود، منطقه جوش به سرعت دچار شکنندگی، ترک و ساختار کریستالی ناپایدار خواهد شد. این مسئله در فولادهای با کربن متوسط و بالا اهمیت بیشتری دارد. - تاثیر ضخامت بر انتخاب نوع الکترود و قطر آن
برای پروفیل های نازک، الکترود با قطر بالا باعث ایجاد حرارت بیش از حد می شود و احتمال سوختگی را افزایش می دهد. در مقابل، برای پروفیل های ضخیم، الکترود با قطر کم امکان تامین حرارت کافی را ندارد و باعث ایجاد جوش سطحی، نفوذ کم و گود افتادگی می شود. انتخاب درست قطر الکترود یکی از مهم ترین عوامل کنترل کیفیت جوش است که مستقیماً با ضخامت ارتباط دارد. - تاثیر ضخامت بر سرعت خنک شدن و ساختار نهایی جوش
پروفیل های نازک سریع تر از پروفیل های ضخیم خنک می شوند. خنک شدن سریع باعث ایجاد ساختار شکننده، تنش پسماند و سختی زیاد در ناحیه جوش می شود. در حالی که مقاطع ضخیم به دلیل جرم بیشتر، خنک شدن آرام تر دارند و ساختار پایدارتر ایجاد می کنند. سرعت خنک شدن یکی از عوامل مهم در جلوگیری از ترک حرارتی و شکست موضعی به شمار می رود. - تاثیر ضخامت بر کنترل شکل و اندازه حوضچه مذاب
حوضچه مذاب در پروفیل های ضخیم بزرگ تر و عمیق تر است، اما در پروفیل های نازک بسیار سریع تغییر شکل می دهد. همین تفاوت باعث می شود کنترل دست جوشکار و تنظیم سرعت حرکت اهمیت بیشتری پیدا کند. حوضچه کوچک و بی ثبات معمولاً باعث حفره، بریدگی کناره و ضعف اتصال می شود.
تاثیر مهارت اجرایی بر کیفیت اتصال
جوشکاری یکی از فرآیندهایی است که برخلاف ظاهر سادهاش، به مهارت اجرایی بسیار بالایی نیاز دارد. کیفیت نهایی اتصال جوشی فقط به دستگاه، الکترود یا ضخامت پروفیل وابسته نیست؛ بخش مهمی از نتیجه نهایی به عملکرد فردی که پشت دستگاه می ایستد مربوط می شود. در پروژه های واقعی به راحتی می توان تفاوت میان یک جوشکار ماهر و یک فرد کم تجربه را مشاهده کرد؛ جایی که حتی با وجود استفاده از پروفیل استاندارد و تجهیزات مناسب، خروجی کار در صورت نبود مهارت کافی، دچار ضعف های اساسی می شود.
مهارت اجرایی تعیین می کند که حوضچه مذاب چگونه شکل بگیرد، حرارت چگونه در طول اتصال پخش شود، چه مقدار نفوذ ایجاد شود و چگونه ساختار نهایی جوش تثبیت شود. یکی از مهم ترین نشانه های ضعف مهارت، ناپایداری در خط جوش است. وقتی سرعت حرکت دست کنترل نشده باشد، پاس ها یا بیش از حد ذوب می شوند و یا فقط در سطح باقی می مانند. در چنین شرایطی خط جوش ظاهر نامنظم، بریده بریده و ناهموار پیدا می کند. این ناهمواری صرفاً ظاهری نیست؛ نشان دهنده نفوذ کم، تخلخل داخلی یا انباشت سرباره نیز هست.
زاویه نگهداری الکترود از مهم ترین اصول اجرایی است. زاویه نامناسب باعث می شود حوضچه مذاب به درستی هدایت نشود و کناره های جوش دچار بریدگی، لبه پریدگی یا عدم پیوند کافی شوند. در مقابل، جوشکار ماهر زاویه الکترود را با توجه به ضخامت پروفیل، نوع اتصال و جهت حرکت تنظیم می کند تا حرارت به صورت یکنواخت در طول اتصال پخش شود. این کنترل دقیق زاویه و حرکت، مانع ایجاد فشار اضافی یا تمرکز تنش در یک نقطه می شود.
عامل مهم دیگر، کنترل فاصله نوک الکترود تا سطح پروفیل است. این فاصله اگر بیش از حد زیاد شود قوس ناپایدار می شود و اگر بیش از حد کم باشد حرارت بیش از اندازه روی سطح متمرکز خواهد شد و باعث سوختگی و ذوب نامتعادل می شود. جوشکار حرفه ای این فاصله را دائماً اصلاح و با حرکت دست هماهنگ می کند تا از یکنواختی قوس و پایداری حوضچه مذاب مطمئن شود.
توانایی تشخیص شرایط مناسب برای توقف و ادامه جوش نیز بخشی از مهارت اجرایی است. زمانی که فلز بیش از حد داغ شده باشد، ادامه دادن کار باعث تغییر ساختار منطقه جوش و افزایش خطر ترک حرارتی می شود. جوشکار با تجربه، تغییرات حرارتی را بر اساس رنگ فلز، میزان روانی حوضچه و رفتار قوس تشخیص می دهد و سرعت حرکت یا شدت جریان را متناسب با آن تنظیم می کند.
علاوه بر همه این موارد، یک نیروی حرفه ای به خوبی می داند که چطور پاس ریشه، پاس پر کننده و پاس نهایی را به ترتیب صحیح و با روش استاندارد اجرا کند. اجرای نامنظم پاس ها باعث گیر افتادن سرباره، ایجاد حفره، گود افتادگی و ضعف ساختاری در لایه های میانی جوش می شود. جوشکار ماهر با اجرای صحیح این مراحل، ساختار نهایی جوش را یکپارچه و مقاوم شکل می دهد.
مهارت اجرایی همچنین نقش مهمی در کنترل تنش های پسماند دارد. جوشکار کم تجربه معمولاً یک مسیر را بدون مکث و بدون توجه به توزیع حرارت اجرا می کند و همین امر باعث تابیدگی، کمانش، موج برداشتن مقطع و تغییر شکل پروفیل می شود. اما یک جوشکار حرفه ای به روش های مرحله ای، جهت جوش، ترتیب پاس ها و زمان مکث بین آنها توجه دارد. این رویکرد باعث پایداری بیشتر در ساختار اتصال و عدم تغییر شکل ناخواسته می شود.
در مجموع، مهارت اجرای جوشکاری عامل تعیین کننده در کیفیت نهایی اتصال است. هرچقدر کیفیت پروفیل، تجهیزات و مواد مصرفی بالاتر باشد، بدون اجرای صحیح و کنترل شده، خروجی کار قابل اتکا نخواهد بود. تجربه عملی، شناخت رفتار فلز و توانایی تنظیم شرایط در لحظه، همان چیزی است که اتصال های استاندارد، ایمن و بادوام را از جوش های ضعیف و پرریسک متمایز می کند.
شاید در ظاهر، تاب برداشتن یک شاخه پروفیل مسئله بزرگی به نظر نرسد، اما در اجرا، تجربه ما در پروژه های مختلف نشان داده که همین ایراد کوچک می تواند دردسرهای بزرگی ایجاد کند، در این مقاله به بررسی تابیدگی و پیچش پروفیل، روش های بررسی و راهکار های جلوگیری از آن می پردازیم:
بیشتر بخوانیدنکات مهم برای جلوگیری از افت کیفیت جوش
برای دستیابی به کیفیت جوش پروفیل در سطح استاندارد، فقط انتخاب الکترود یا تنظیم آمپر کافی نیست. اجرای یک جوش مطمئن نیازمند رعایت مجموعه ای از اصول فنی، کنترل های کارگاهی و استانداردهای متالورژیکی است. تجربه پروژه های صنعتی نشان داده که حتی یک سهل انگاری کوچک، مانند تمیز نکردن پنج سانت از لبه پروفیل، می تواند باعث ضعف اتصال و کاهش مقاومت سازه شود. در ادامه مهم ترین نکات کاربردی و فنی برای جلوگیری از افت کیفیت جوش را ارائه کرده ایم:
- تمیزکاری کامل سطح پروفیل قبل از جوشکاری
سطح پروفیل باید از هرگونه چربی، زنگ زدگی، پوسته اکسیدی، رنگ، گرد و غبار و لکه های روغنی کاملاً پاک شود. وجود آلودگی مانع شکل گیری مناسب حوضچه مذاب و ایجاد اتصال یکنواخت می شود. استفاده از برس سیمی، فرز، سمباده یا حلال های چربی بر معمولا استانداردترین روش آماده سازی سطح محسوب می شود. - انتخاب پروفیل استاندارد و با کیفیت ساخت مناسب
استفاده از پروفیل هایی که از ورق با کیفیت، ترکیب شیمیایی مناسب و ضخامت یکنواخت تولید شده باشند، نقش مهمی در کیفیت جوش دارد. پروفیل های تولید شده از ورق های بازیافتی یا ورق های دارای ناخالصی، هنگام جوشکاری دچار ترک، نفوذ نامتعادل، سختی بیش از حد و ساختار شکننده می شوند. - تنظیم دقیق آمپر و پارامترهای دستگاه جوش
آمپر کم باعث نفوذ ناکامل و آمپر زیاد باعث سوختگی لبه و تغییر شکل حرارتی خواهد شد. تنظیم صحیح ولتاژ، قطبیت، سرعت تغذیه سیم جوش و شدت قوس ضروری است. در پروژه های دقیق، معمولاً تنظیمات قبل از شروع کار روی قطعه نمونه تست می شود تا از سلامت دستگاه و مناسب بودن پارامترها اطمینان حاصل شود. - انتخاب الکترود مناسب با نوع فولاد و ضخامت پروفیل
الکترود باید از نظر ترکیب شیمیایی، قطر و نوع پوشش با جنس فولاد پروفیل هماهنگ باشد. استفاده از الکترود نامناسب باعث ایجاد قوس ناپایدار، سرباره چسبیده، حفره، تخلخل و ضعف ساختاری می شود. همچنین انتخاب قطر مناسب الکترود برای ضخامت پروفیل، نقش مهمی در کنترل حرارت دارد. - اجرای تست اولیه روی قطعه جداگانه پیش از شروع پروژه اصلی
برای جلوگیری از اشتباهات احتمالی، انجام یک تست کوچک روی تکه ای از پروفیل یا ورق مشابه، وضعیت آمپر، قوس، نفوذ، پایداری حوضچه و قطر پاس را مشخص می کند. این تست از بروز مشکلات در مراحل اصلی جلوگیری می کند. - کنترل دقیق زاویه الکترود و سرعت حرکت در طول جوشکاری
زاویه نادرست الکترود می تواند باعث بریدگی کناره، عدم نفوذ یا پاشش زیاد شود. همچنین سرعت زیاد حرکت دست موجب سطحی شدن جوش و سرعت کم باعث نفوذ بیش از حد و تغییر شکل حرارتی می شود. بهترین حالت، سرعت یکنواخت و زاویه ثابت است. - اجرای جوش مرحله ای در پروفیل های طویل
در پروفیل های بلند و مقاطع با طول زیاد، اجرای جوش به صورت یکباره باعث تابیدگی، موج حرارتی، تغییر شکل و تمرکز تنش می شود. جوش مرحله ای به توزیع حرارت کمک می کند و از تغییر ساختار مقطع جلوگیری می کند. - استفاده از پیش گرمایش در مقاطع ضخیم یا فولادهای کربنی بالا
پیش گرمایش در مقاطع ضخیم، از ایجاد ترک حرارتی، سختی موضعی و شکست در ناحیه متاثر از حرارت (HAZ) جلوگیری می کند. فولادهایی با درصد کربن بالا نیاز بیشتری به پیش گرمایش دارند تا ساختار داخلی آن ها پایدار بماند. - خنک کاری کنترل شده پس از اتمام جوشکاری
خنک شدن سریع باعث شکنندگی جوش، افزایش تنش پسماند و ریز ترک می شود. در پروژه های صنعتی معمولاً از روش هایی مانند پوشاندن محل جوش یا کاهش سرعت جریان هوا برای خنک شدن تدریجی استفاده می شود. - مهار مناسب پروفیل هنگام جوشکاری برای جلوگیری از تغییر شکل
پروفیل باید به وسیله گیره، فیکسچر یا مهارهای کارگاهی ثابت نگه داشته شود تا هنگام حرارت دیدن جابه جا نشود. حرکت یا لرزش کوچک پروفیل، یکی از دلایل ایجاد موج، ناهمواری و ترک در خط جوش است. - بازرسی بصری و فنی اتصال پس از جوشکاری
پس از پایان جوش، باید موارد زیر بررسی شوند:
یکنواختی پاس جوش
نبودن حفره، بریدگی یا ترک
نفوذ کافی
عدم وجود سرباره گیر افتاده
تغییر رنگ حرارتی قابل قبول
بازرسی صحیح تضمین می کند که اتصال در آینده دچار شکست یا فرسودگی زودرس نشود. - استفاده از الکترود و سیم جوش استاندارد و نگهداری صحیح آن ها
الکترودهای مرطوب یا فاسد شده باعث ایجاد قوس ناپایدار و جوش ضعیف می شوند. نگهداری استاندارد در محیط خشک و استفاده به موقع از آن ها اهمیت زیادی دارد. - توجه به سازگاری پروفیل با فرآیند مورد استفاده (SMAW، MIG، TIG و غیره)
هر روش جوشکاری، استانداردهای خاص خود را دارد. انتخاب نادرست فرآیند نسبت به جنس، ضخامت و کاربرد پروفیل کیفیت اتصال را به شدت کاهش می دهد.
پروفیلهای فولادی از پرکاربردترین مقاطع فلزی در صنعت ساختمانسازی، خودروسازی و سازههای صنعتی هستند، کیفیت و دوام این محصولات ارتباط مستقیمی با استاندارد های تولید پروفیل دارد، در این مقاله به استاندارد های تولید پروفیل می پردازیم:
بیشتر بخوانیدجمع بندی
پایین بودن کیفیت جوش پروفیل حاصل مجموعه ای از عوامل فنی، متریالی و اجرایی است. کیفیت ورق اولیه، روش تولید، تنظیمات دستگاه، نوع الکترود و مهارت نیروی انسانی تعیین می کنند که اتصال نهایی تا چه میزان مقاوم و قابل اعتماد باشد. انتخاب پروفیل استاندارد، توجه به شاخص های فنی و استفاده از روش های اجرایی صحیح، تضمین کننده کیفیت اتصال در پروژه های صنعتی و ساختمانی است.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهرهمندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفهای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آمادهاند تا مشاورهای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک میکند تا با اطمینان بیشتر، انتخابی دقیقتر و اقتصادیتر داشته باشید.
-
1. علت اصلی ایجاد ترک در جوش پروفیل چیست؟
درصد کربن بالا، نبود پیش گرمایش، سرد جوش یا خنک شدن ناگهانی از دلایل اصلی ایجاد ترک هستند. -
2. کدام نوع پروفیل جوش پذیری بهتری دارد؟
پروفیل هایی که از فولاد ST37 تولید شده اند، به دلیل ترکیب شیمیایی مناسب، بیشترین جوش پذیری را دارند. -
3. چرا برخی پروفیل ها بعد از جوشکاری موج برمی دارند؟
پخش نامتعادل حرارت، ضخامت غیر یکنواخت و مهار نشدن پروفیل در زمان جوش باعث موج می شود. -
4. آیا انتخاب الکترود اشتباه می تواند باعث ضعف جوش شود؟
بله، استفاده از الکترود نامتناسب با ترکیب فولاد موجب تخلخل، نفوذ کم و گود افتادگی اتصال خواهد شد. -
5. نقش دستگاه جوش در کیفیت نهایی چقدر است؟
پایداری جریان و تنظیم صحیح آمپر و قطبیت، یکی از مهم ترین عوامل در دستیابی به جوش استاندارد است.
