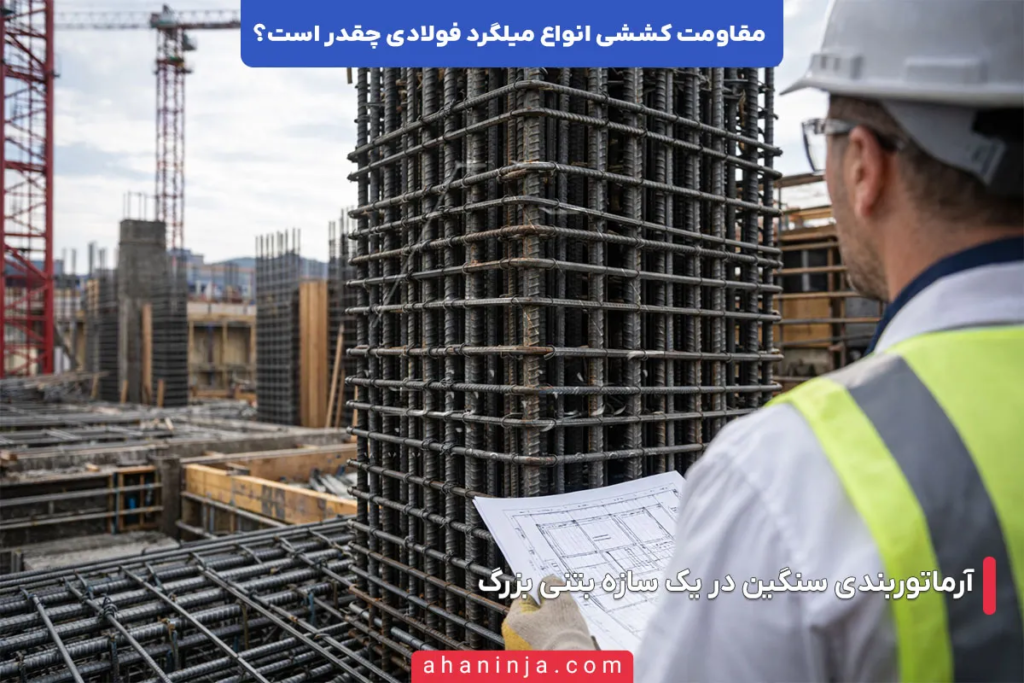

مقاومت کششی انواع میلگرد فولادی چقدر است؟

وقتی صحبت از اجرای یک سازه بتنی ایمن به میان می آید، یکی از اولین پارامترهایی که مهندس محاسب بررسی می کند، مقاومت کششی میلگرد است. زیرا در اعضای بتن مسلح، بتن در فشار قوی عمل می کند اما در برابر کشش ضعیف است و این میلگرد است که نیروی کششی را تحمل می کند. در چنین شرایطی، شناخت دقیق مقاومت نهایی میلگرد و تطابق آن با نیاز پروژه، مستقیماً بر ایمنی، دوام و حتی اقتصاد پروژه اثر می گذارد.

پیش از شروع هر پروژه، بررسی بازار و نوسانات قیمت آهن اهمیت دارد، زیرا تغییرات هزینه مصالح می تواند در انتخاب گرید مناسب میلگرد تأثیرگذار باشد.

در این مقاله، به صورت دقیق و مهندسی به بررسی مقاومت کششی میلگرد، روش محاسبه، جدول مشخصات انواع گریدها و عوامل مؤثر بر آن می پردازیم، پس در ادامه با ما همراه باشید.

تعریف مقاومت مشخصه میلگرد

وقتی درباره مقاومت کششی میلگرد صحبت می کنیم، در واقع درباره یکی از مهم ترین پارامترهای فنی در طراحی سازه صحبت می کنیم؛ پارامتری که اگر درست درک نشود، می تواند محاسبات را از پایه تحت تأثیر قرار دهد. مهندس محاسب هنگام انجام طراحی سازه بتنی، به عددی تکیه می کند که از دل آزمایشگاه و استاندارد بیرون آمده است؛ این عدد همان مقاومت مشخصه میلگرد است.

اما مقاومت مشخصه دقیقاً یعنی چه؟

در مهندسی، مقاومت مشخصه به مقداری گفته می شود که با در نظر گرفتن پراکندگی نتایج تولید و ضریب اطمینان، به عنوان مبنای طراحی انتخاب می شود. یعنی عددی محافظه کارانه که تضمین می کند بخش عمده ای از تولیدات کارخانه حداقل این مقاومت را خواهند داشت. این موضوع به طور مستقیم با استاندارد میلگرد ایران در ارتباط است که حدود مجاز برای تنش تسلیم میلگرد و مقاومت گسیختگی فولاد را مشخص می کند.

برای درک بهتر، باید به رفتار فولاد در آزمایش کشش فولاد نگاه کنیم. در این آزمایش، نمونه میلگرد تحت نیروی کششی قرار می گیرد و نمودار تنش-کرنش آن ثبت می شود. از این نمودار چند نقطه کلیدی استخراج می شود:

1. تنش تسلیم میلگرد
   نقطه ای که فولاد از رفتار الاستیک وارد رفتار پلاستیک می شود. تا قبل از این نقطه، اگر بار برداشته شود، میلگرد به طول اولیه خود باز می گردد. اما بعد از آن، تغییر شکل دائمی آغاز می شود. این عدد در محاسبات بسیار حیاتی است، زیرا مبنای تعیین ظرفیت باربری میلگرد در سازه محسوب می شود.
2. مقاومت نهایی میلگرد
   بیشترین تنشی که میلگرد پیش از پارگی تحمل می کند. این همان چیزی است که در زبان فنی به آن مقاومت کششی میلگرد یا حداکثر تنش کششی گفته می شود.
3. مقاومت گسیختگی فولاد
   تنشی که در آن شکست کامل رخ می دهد. تفاوت این مقدار با تنش تسلیم، نشان دهنده میزان شکل پذیری فولاد است؛ موضوعی که در رفتار لرزه ای سازه اهمیت زیادی دارد.

نکته مهمی که گاهی نادیده گرفته می شود این است که مقاومت مشخصه تنها یک عدد خام نیست. این عدد حاصل ترکیب چند عامل است: درصد کربن در میلگرد، نوع فرآیند تولید، عملیات حرارتی، و حتی ریزساختار فولاد. به همین دلیل، مثلاً یک میلگرد ترمکس ممکن است رفتار متفاوتی نسبت به یک میلگرد آلیاژی داشته باشد، حتی اگر هر دو در یک گرید اسمی قرار بگیرند.

در عمل، وقتی گفته می شود میلگرد A3 دارای تنش تسلیم 400 مگاپاسکال و مقاومت کششی حدود 600 مگاپاسکال است، این اعداد بخشی از جدول مشخصات میلگرد هستند که کارخانه موظف است طبق استاندارد رعایت کند. این مقادیر بخشی از خواص مکانیکی فولاد محسوب می شوند و باید در محدوده تعریف شده استاندارد باقی بمانند.

شاید این سؤال برایتان پیش بیاید که چرا این قدر روی مقاومت مشخصه تأکید می شود؟ پاسخ ساده است: ایمنی. در سازه بتنی، بتن در برابر کشش عملکرد ضعیفی دارد و این میلگرد است که نیروی کششی را تحمل می کند. اگر مقاومت مشخصه کمتر از مقدار مورد نیاز باشد، حتی اگر ظاهر میلگرد سالم به نظر برسد، در شرایط بحرانی ممکن است عملکرد مطلوبی نداشته باشد.

از طرف دیگر، مقاومت بالاتر همیشه به معنای بهتر بودن نیست. اگر فاصله بین تنش تسلیم میلگرد و مقاومت گسیختگی فولاد کم باشد، شکل پذیری کاهش می یابد. این موضوع در مناطق لرزه خیز بسیار مهم است، زیرا سازه نیاز به جذب انرژی و تغییر شکل کنترل شده دارد.

در نهایت، تعریف مقاومت مشخصه میلگرد یعنی شناخت دقیق رفتاری که فولاد در شرایط واقعی از خود نشان می دهد. این شناخت تنها با اتکا به داده های آزمایشگاهی معتبر و رعایت دقیق استاندارد میلگرد ایران امکان پذیر است. در پروژه های اجرایی که ما در آهن اینجا در تأمین میلگرد آن ها نقش داشته ایم، همواره کنترل برگه آنالیز و تطابق مقادیر خواص مکانیکی فولاد با استاندارد، یکی از مراحل کلیدی قبل از تحویل بار به کارفرما بوده است؛ زیرا کیفیت واقعی، پیش از آنکه در کارگاه دیده شود، در اعداد آزمایشگاهی مشخص می شود.

محاسبه مقاومت کششی میلگرد

مقاومت کششی میلگرد از طریق انجام آزمایش کشش در آزمایشگاه های مکانیک مصالح به دست می آید.

فرمول پایه محاسبه تنش کششی به صورت زیر است:

تنش = نیرو تقسیم بر سطح مقطع

در این فرآیند:

• نمونه میلگرد در دستگاه تست قرار می گیرد.
• بار کششی به صورت تدریجی افزایش می یابد.
• نیروی وارد شده و تغییر طول ثبت می شود.
• بیشترین تنش ثبت شده به عنوان مقاومت نهایی میلگرد گزارش می شود.

سطح مقطع میلگرد بر اساس قطر اسمی محاسبه می شود، اما نکته مهم این است که مقاومت کششی به جنس و ساختار فولاد وابسته است نه صرفاً قطر آن.

پارامترهایی مانند درصد کربن در میلگرد، نوع عملیات حرارتی (مثلاً میلگرد ترمکس) و یا استفاده از عناصر آلیاژی در میلگرد آلیاژی نقش تعیین کننده در مقدار مقاومت دارند.

جدول مقاومت کششی انواع میلگرد

در ادامه، یک نمونه از جدول مشخصات میلگرد مطابق با استاندارد رایج در ایران آورده شده است:

برای مثال، اگر این سؤال برایتان پیش بیاید که میلگرد A3 چند مگاپاسکال است، پاسخ این است که مقاومت کششی آن معمولاً در حدود 600 مگاپاسکال قرار دارد.

این اعداد نشان می دهند که هرچه گرید بالاتر باشد، مقاومت کششی و در نتیجه ظرفیت تحمل بار افزایش می یابد، اما شکل پذیری کاهش پیدا می کند.

چه عواملی بر مقاومت کششی میلگرد تأثیر می گذارند؟

اگر تصور کنیم که مقاومت کششی میلگرد فقط به گرید اسمی آن مثل A2 یا A3 وابسته است، تصویر کاملی از واقعیت نداریم. در عمل، مجموعه ای از عوامل متالورژیکی، فرآیندی و حتی اجرایی روی مقاومت کششی میلگرد و در نهایت روی مقاومت گسیختگی فولاد اثر می گذارند. شناخت این عوامل نه تنها برای مهندسان طراح، بلکه برای خریداران حرفه ای نیز اهمیت دارد؛ چون گاهی تفاوت کیفیت، پشت عددی پنهان است که در برگه آنالیز دیده می شود.

در ادامه مهم ترین عوامل مؤثر را به صورت دقیق بررسی می کنیم:

1. ترکیب شیمیایی و درصد کربن در میلگرد
   مهم ترین عامل تعیین کننده در خواص مکانیکی فولاد، ترکیب شیمیایی آن است. افزایش درصد کربن در میلگرد معمولاً باعث افزایش سختی و بالا رفتن مقاومت کششی میلگرد می شود، اما در مقابل، شکل پذیری کاهش پیدا می کند. وجود عناصر آلیاژی مانند منگنز، سیلیسیم یا وانادیوم نیز می تواند باعث بهبود استحکام شود. در میلگرد آلیاژی این عناصر به صورت کنترل شده اضافه می شوند تا تعادل بین استحکام و انعطاف پذیری برقرار شود.
2. فرآیند تولید و نوع عملیات حرارتی
   روش تولید نقش بسیار مهمی در ساختار نهایی فولاد دارد. برای مثال، در میلگرد ترمکس سطح خارجی به سرعت سرد می شود و مغز داخلی به صورت تدریجی خنک می گردد. این اختلاف دمایی باعث ایجاد ریزساختاری خاص می شود که استحکام بالا و هسته ای چقرمه ایجاد می کند. همین موضوع مستقیماً بر تنش تسلیم میلگرد و مقاومت نهایی آن اثرگذار است.
3. کنترل کیفیت کارخانه و انطباق با استاندارد میلگرد ایران
   هرچند همه کارخانه ها ملزم به رعایت استاندارد میلگرد ایران هستند، اما دقت در کنترل کیفی می تواند متفاوت باشد. آزمایش های دوره ای شامل آزمایش کشش فولاد، آنالیز شیمیایی و تست خمش، تعیین کننده واقعی کیفیت هستند. در پروژه های اجرایی بزرگ، بررسی جدول مشخصات میلگرد و تطبیق آن با برگه آنالیز کارخانه، قبل از مصرف در کارگاه یک الزام حرفه ای محسوب می شود.
4. قطر اسمی و یکنواختی سطح مقطع
   از نظر تئوریک، مقاومت کششی میلگرد به جنس ماده وابسته است نه قطر آن؛ اما در عمل اگر سطح مقطع واقعی کمتر از مقدار اسمی باشد، ظرفیت واقعی کاهش پیدا می کند. بنابراین دقت در تولید و رعایت تلرانس ها اهمیت زیادی دارد، زیرا این موضوع مستقیماً روی ظرفیت باربری میلگرد اثر می گذارد.
5. ریزساختار و نحوه سرد شدن فولاد
   ساختار میکروسکوپی فولاد تحت تأثیر سرعت خنک کاری قرار دارد. تشکیل ساختارهایی مانند مارتنزیت یا پرلیت می تواند رفتار مکانیکی را تغییر دهد. این عامل اگرچه در ظاهر دیده نمی شود، اما در عملکرد واقعی فولاد در طراحی سازه بتنی بسیار تعیین کننده است.
6. شرایط نگهداری و میزان خوردگی
   زنگ زدگی سطحی معمولاً تأثیر جدی بر مقاومت ندارد، اما خوردگی عمیق می تواند سطح مؤثر مقطع را کاهش دهد و در نتیجه، مقاومت واقعی کمتر از مقدار اسمی شود. در چنین شرایطی حتی اگر برگه آنالیز کارخانه عدد مناسبی نشان دهد، عملکرد واقعی متفاوت خواهد بود.
7. تنش های پسماند و فرآیند حمل و انبارش
   خم شدن غیراصولی، ضربه شدید یا نگهداری نامناسب ممکن است تنش های داخلی ایجاد کند که در رفتار کششی اثر بگذارد. این موارد معمولاً نادیده گرفته می شوند اما در پروژه های حساس اهمیت دارند.

در نهایت باید توجه داشت که هنگام خرید میلگرد، تصمیم صرفاً بر اساس عدد درج شده در برگه مشخصات نباید گرفته شود. شرایط بازار، کیفیت تولید و حتی نوسانات قیمت میلگرد می توانند در انتخاب گرید مناسب اثرگذار باشند. گاهی تفاوت اندک در قیمت، ناشی از تفاوت در فرآیند تولید یا سطح کنترل کیفی است، و این تفاوت می تواند در عملکرد سازه نقش تعیین کننده ای داشته باشد.

در ادامه، خلاصه ای از عوامل و تأثیر آن ها در قالب جدول ارائه داده ایم:

کدام میلگرد مقاومت کششی بیشتری دارد؟

این سؤال یکی از رایج ترین پرسش هایی است که هم در میان مهندسان جوان و هم در زمان خرید مصالح در کارگاه مطرح می شود: واقعاً کدام میلگرد بیشترین مقاومت کششی میلگرد را دارد؟ آیا هرچه عدد گرید بالاتر باشد، انتخاب بهتر و ایمن تری انجام داده ایم؟

برای پاسخ دقیق، باید هم به استاندارد نگاه کنیم و هم به رفتار واقعی فولاد در سازه.

در بازار ایران، میلگردها طبق استاندارد میلگرد ایران در چهار گرید اصلی A1، A2، A3 و A4 عرضه می شوند. تفاوت این گریدها در تنش تسلیم میلگرد، مقاومت نهایی میلگرد و میزان شکل پذیری آن هاست.

در ادامه، هر گرید را از نظر مقاومت کششی بررسی می کنیم:

• میلگرد ساده A1
  این نوع میلگرد که معمولاً بدون آج است، کمترین مقاومت کششی را در میان گریدهای ساختمانی دارد. مقاومت کششی آن حدود 360 مگاپاسکال است. این میلگرد به دلیل شکل پذیری بالا برای خاموت و عملیات خمکاری مناسب است، اما برای تحمل نیروهای کششی اصلی در تیر و ستون توصیه نمی شود. از نظر خواص مکانیکی فولاد، A1 نرم ترین رفتار را دارد.
• میلگرد آجدار A2
  این گرید دارای تنش تسلیم حدود 340 مگاپاسکال و مقاومت کششی نزدیک به 500 مگاپاسکال است. مقاومت آن نسبت به A1 بالاتر است، اما همچنان شکل پذیری مناسبی دارد. در سازه های سبک یا بخش هایی که نیاز به مقاومت متوسط دارند استفاده می شود. در مقایسه با A3، ظرفیت کششی کمتری دارد اما انعطاف پذیرتر است.
• میلگرد آجدار A3
  رایج ترین میلگرد مصرفی در پروژه های ساختمانی است. مقاومت کششی آن معمولاً در حدود 600 مگاپاسکال قرار دارد. اگر این پرسش مطرح شود که «میلگرد A3 چند مگاپاسکال است؟» پاسخ این است که مقاومت نهایی آن حدود 600 MPa و تنش تسلیم آن حدود 400 MPa است. این گرید تعادل خوبی بین استحکام و شکل پذیری ایجاد می کند و به همین دلیل در طراحی سازه بتنی کاربرد گسترده دارد.
• میلگرد آجدار A4
  در میان میلگردهای ساختمانی متداول، A4 بیشترین مقاومت کششی را دارد. مقاومت نهایی آن بین 650 تا 700 مگاپاسکال است و تنش تسلیم آن نیز بالاتر از سایر گریدهاست. این میلگرد برای پروژه های سنگین، سازه های صنعتی یا شرایطی که کاهش وزن فولاد مصرفی اهمیت دارد استفاده می شود. البته شکل پذیری آن نسبت به A2 کمتر است و باید در محاسبات لرزه ای با دقت بیشتری بررسی شود.

اما آیا فقط گرید تعیین کننده است؟

خیر. نوع تولید نیز اهمیت دارد. برای مثال:

• میلگرد ترمکس با وجود اینکه ممکن است در گرید A3 یا A4 عرضه شود، به دلیل فرآیند خنک کاری ویژه، پوسته ای سخت و هسته ای نرم تر دارد که رفتار کششی خاصی ایجاد می کند.
• میلگرد آلیاژی با افزودن عناصر آلیاژی می تواند به مقاومت بالاتری برسد و در برخی موارد حتی از نمونه های ترمکس نیز مقاوم تر عمل کند.
  «ما در مقاله ای جداگانه به میلگرد آلیاژی پرداخته ایم، اگر مشتاق به کسب اطلاعات بیشتر در این خصوص هستید، حتما مقاله میلگرد آلیاژی چیست؟ را مطالعه کنید.»

بنابراین اگر صرفاً به دنبال بیشترین مقاومت کششی میلگرد باشیم، در بین گریدهای رایج ساختمانی، A4 بالاترین مقدار را دارد. اما اگر منظور بیشترین مقاومت در کل محصولات فولادی باشد، میلگردهای آلیاژی ویژه صنعتی می توانند مقادیر بسیار بالاتری ارائه دهند که معمولاً در پروژه های خاص کاربرد دارند.

نکته مهم اینجاست که مقاومت کششی بالاتر همیشه به معنای انتخاب بهتر نیست. در سازه های بتنی، علاوه بر مقاومت، شکل پذیری و رفتار در برابر زلزله اهمیت دارد. فاصله مناسب بین تنش تسلیم میلگرد و مقاومت گسیختگی فولاد نشان دهنده توانایی جذب انرژی و رفتار نرم فولاد است. اگر این فاصله کم باشد، فولاد رفتار تردتری خواهد داشت.

در پروژه هایی که آهن اینجا تأمین کننده میلگرد بوده است، انتخاب گرید بر اساس محاسبات مهندسی و نیاز واقعی سازه انجام شده، نه صرفاً بر اساس عدد بزرگ تر مقاومت. زیرا ایمنی سازه نتیجه تعادل بین استحکام، شکل پذیری و کیفیت تولید است.

در نهایت می توان گفت:

• بیشترین مقاومت کششی در میان گریدهای ساختمانی متداول مربوط به A4 است.
• A3 پرکاربردترین و متعادل ترین گزینه در ساختمان سازی است.
• میلگردهای آلیاژی صنعتی می توانند مقاومت بالاتری از A4 داشته باشند.
• انتخاب نهایی باید بر اساس الزامات طراحی و شرایط پروژه انجام شود، نه فقط عدد مقاومت.

میلگرد ترمکس چیست؟

میلگرد ترمکس نوعی میلگرد فولادی تقویت‌شده است که با استفاده از فناوری ترمومکانیکی تولید می‌شود. این نوع میلگرد به دلیل ترکیب مقاومت کششی بالا، انعطاف‌پذیری مناسب و سطح مقاوم در برابر خوردگی، در پروژه‌های بزرگ ساختمانی، زیربنایی و صنعتی مورد استفاده قرار می‌گیرد، در این مقاله، به بررسی کامل مشخصات این محصول می‌پردازیم:

بیشتر بخوانید

جمع بندی

در این مقاله به بررسی کامل مقاومت کششی میلگرد، مفهوم مقاومت نهایی میلگرد، تفاوت گریدها، عوامل مؤثر بر خواص مکانیکی و جدول مقایسه ای پرداختیم. همان طور که دیدیم، انتخاب میلگرد مناسب تنها به قیمت یا قطر محدود نمی شود، بلکه باید بر اساس تنش تسلیم میلگرد، مقاومت گسیختگی فولاد و نیاز سازه انجام شود.
