شناژ چیست و چه کاربردی در ساختمان دارد؟

در فرآیند ساخت هر سازه، مخصوصا ساختمان های بتنی و فلزی، اتصال صحیح اجزای باربر نقش مهمی در پایداری نهایی دارد. یکی از اجزای مهم اما گاهی کمتر دیده شده در این میان، شناژ است. شناژ به عنوان یک تیر رابط یا تیر کلاف عمل می کند که وظیفه آن یکپارچه سازی اجزای سازه ای و کنترل نیروهای وارده به ساختمان است. در شرایطی که بحث طراحی فونداسیون و کنترل نشست های نامتقارن مطرح می شود، نقش شناژ پررنگ تر هم می شود. از طرفی، با نوسان دائمی بازار و تغییرات قیمت آهن، انتخاب درست نوع و ابعاد شناژ می تواند تاثیر مستقیمی بر هزینه نهایی پروژه داشته باشد.

در ادامه به صورت کامل و فنی بررسی می کنیم که شناژ چیست، چه کاربردی دارد و در چه بخش هایی از ساختمان اجرا می شود، پس در ادامه با ما همراه باشید.

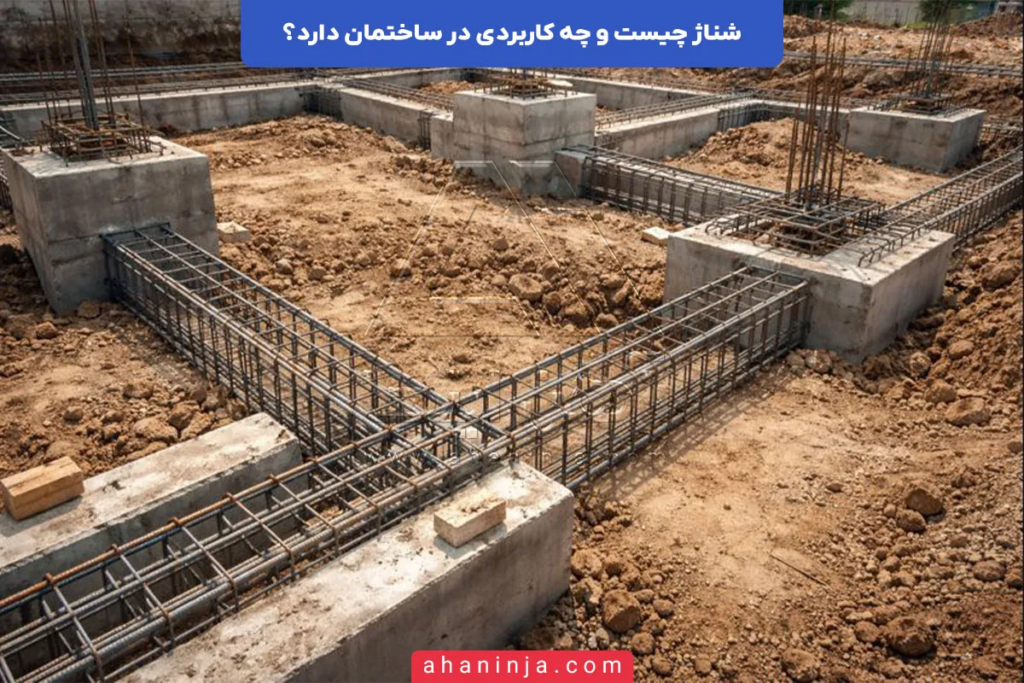

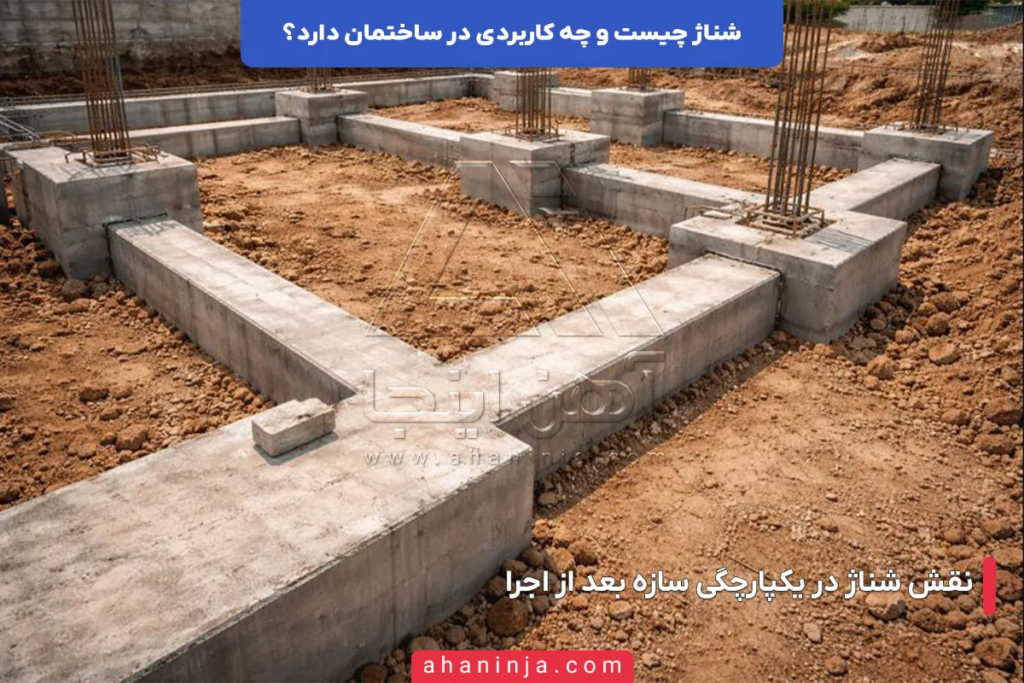

شناژ چیست؟

شناژ در ساده ترین تعریف، یک عضو سازه ای افقی است که برای یکپارچه سازی فونداسیون و اتصال اجزای باربر ساختمان به یکدیگر اجرا می شود. اگر بخواهیم آن را با زبان اجرایی توضیح دهیم، شناژ همان تیر رابط یا تیر کلافی است که اجازه نمی دهد پی ها، ستون ها یا دیوارهای باربر هرکدام به صورت مستقل و جداگانه رفتار کنند. نتیجه این اتصال چیست؟ توزیع یکنواخت نیروها، کنترل تغییر شکل ها و جلوگیری از تمرکز تنش در یک نقطه خاص از سازه.

در بسیاری از پروژه های ساختمانی، مخصوصا زمانی که پی ها به صورت منفرد اجرا می شوند یا شرایط خاک یکنواخت نیست، شناژ فونداسیون نقش حیاتی پیدا می کند. در چنین شرایطی، شناژ مانند یک کمربند ایمنی عمل می کند که اجزای زیرسازه را به هم گره می زند و اجازه نمی دهد نشست های موضعی یا اختلاف رفتار خاک، به ترک خوردگی یا آسیب سازه منجر شود. به همین دلیل است که در فرآیند طراحی فونداسیون، محل، نوع و ابعاد شناژ با دقت محاسبه و در نقشه های اجرایی مشخص می شود.

از نظر فنی، شناژ معمولا به صورت بتن مسلح اجرا می شود و استفاده از میلگرد شناژ با آرایش اصولی، مقاومت آن را در برابر نیروهای کششی و خمشی تضمین می کند. این موضوع صرفا یک توصیه تجربی نیست، بلکه در ضوابط و الزامات آیین نامه ساختمان به صراحت به آن اشاره شده است. رعایت این استانداردها باعث می شود شناژ بتواند نقش واقعی خود را در افزایش پایداری سازه ایفا کند، نه اینکه صرفا یک المان تزئینی در نقشه باشد.

نکته ای که در عمل همواره مورد توجه کارفرما و مجری قرار می گیرد، ارتباط مستقیم شناژ با هزینه های پروژه است. انتخاب نوع آرماتور، تعداد میلگرد و جزئیات اجرایی شناژ، همگی تحت تاثیر شرایط بازار و قیمت میلگرد هستند؛ اما تجربه نشان داده صرفه جویی غیر اصولی در این بخش، معمولا هزینه های بسیار سنگین تری را در مراحل بعدی یا حتی پس از بهره برداری به پروژه تحمیل می کند. شناژ درست اجرا شده، شاید در نگاه اول دیده نشود، اما تاثیر آن در دوام و ایمنی ساختمان کاملا محسوس است.

میلگرد چیست و چه نقشی در سازه‌ها دارد؟

میلگرد یکی از مهم‌ترین و پرکاربردترین مقاطع فولادی در صنعت ساخت‌وساز است. این محصول به دلیل مقاومت بالا در برابر کشش، نقش کلیدی در استحکام بتن دارد و از آن برای افزایش مقاومت سازه‌ها استفاده می‌شود، در این مقاله، به بررسی انواع میلگرد، ویژگی‌ها و کاربردهای آن می‌پردازیم:

بیشتر بخوانید

کاربرد شناژ در ساختمان

شناژ فقط یک المان اضافی در سازه نیست، بلکه نقش عملکردی مهمی دارد. مهم ترین کاربردهای شناژ در ساختمان شامل موارد زیر است:

• اتصال فونداسیون ها به یکدیگر
  در ساختمان هایی که پی به صورت منفرد اجرا می شود، شناژ باعث اتصال این پی ها شده و از حرکت مستقل آن ها جلوگیری می کند.
• کنترل نشست نامتقارن
  در زمین هایی با مقاومت خاک متفاوت، شناژ کمک می کند نشست ها به صورت یکنواخت توزیع شوند و ترک های سازه ای کاهش یابد.
• افزایش یکپارچگی سازه
  شناژ باعث می شود ستون ها و دیوارهای باربر به صورت هماهنگ عمل کنند و نیروها به شکل متعادل منتقل شوند.
• بهبود عملکرد لرزه ای ساختمان
  در زمان زلزله، وجود شناژ باعث توزیع بهتر نیروهای جانبی و کاهش آسیب به اجزای اصلی می شود.

انواع شناژ در ساختمان

شناژها بسته به محل اجرا، نقش سازه ای و نوع مصالح، به چند دسته اصلی تقسیم می شوند. شناخت دقیق آن ها کمک می کند در مرحله طراحی فونداسیون و اجرا، انتخاب درست تری داشته باشیم و رفتار سازه را قابل پیش بینی کنیم:

1. شناژ افقی فونداسیون
   این نوع شناژ رایج ترین و پرکاربردترین مدل در ساختمان سازی است. شناژ افقی معمولا در تراز فونداسیون اجرا می شود و وظیفه اصلی آن اتصال پی های منفرد به یکدیگر است. وقتی پی ها به صورت جدا از هم اجرا می شوند، بدون شناژ هر پی می تواند رفتار متفاوتی داشته باشد. شناژ افقی با ایفای نقش تیر رابط، این پی ها را به یک سیستم یکپارچه تبدیل می کند و از نشست نامتقارن جلوگیری می کند. در عمل، این نوع شناژ بیشترین تاثیر را بر پایداری زیرسازه دارد و تقریبا در اکثر پروژه های اصولی اجرا می شود.
2. شناژ قائم
   شناژ قائم کمتر از نوع افقی دیده می شود، اما در برخی پروژه ها نقش بسیار مهمی دارد. این نوع شناژ برای اتصال شناژهای افقی به ستون ها یا دیوارهای باربر اجرا می شود و انتقال نیرو بین اجزای عمودی و افقی را بهبود می دهد. در ساختمان هایی که اختلاف تراز فونداسیون یا شرایط خاص اجرایی دارند، شناژ قائم کمک می کند رفتار سازه هماهنگ تر شود و تمرکز تنش در محل اتصال کاهش یابد.
3. شناژ بتنی مسلح
   شناژ بتنی متداول ترین نوع شناژ در ساختمان است. این شناژ از بتن و میلگرد شناژ تشکیل می شود و به دلیل سازگاری کامل با فونداسیون بتنی، عملکرد بسیار مناسبی دارد. آرایش میلگردها، قطر آن ها و فاصله خاموت ها بر اساس محاسبات سازه ای و آیین نامه تعیین می شود. شناژ بتنی در برابر نیروهای فشاری، کششی و خمشی عملکرد قابل اعتمادی دارد و به همین دلیل انتخاب اول اغلب مهندسان سازه است.
4. شناژ فلزی
   در برخی پروژه ها، به ویژه سازه های خاص یا صنعتی، شناژ به صورت فلزی اجرا می شود. در این حالت از مقاطع فولادی به عنوان تیر کلاف استفاده می شود. انتخاب این نوع شناژ معمولا زمانی مطرح می شود که محدودیت اجرایی وجود داشته باشد یا سرعت اجرا اهمیت بالایی داشته باشد. طبیعی است که در چنین شرایطی، بررسی بازار و نوسانات قیمت تیرآهن در تصمیم گیری نهایی نقش پررنگی پیدا می کند، زیرا نوع و سایز مقطع فولادی مستقیما بر هزینه پروژه اثر می گذارد.
5. شناژ زیر دیوار باربر
   این نوع شناژ برای توزیع یکنواخت بار دیوارهای باربر روی فونداسیون اجرا می شود. شناژ زیر دیوار باعث می شود بار دیوار به صورت خطی و یکنواخت به پی منتقل شود و از تمرکز تنش در نقاط محدود جلوگیری گردد. این موضوع به ویژه در ساختمان هایی با دیوارهای سنگین یا طولانی اهمیت زیادی دارد و اجرای صحیح آن، دوام سازه را افزایش می دهد.

جدول مقایسه انواع شناژ در ساختمان

اصول شناژ بندی ساختمان

اجرای صحیح شناژ بندی نیازمند رعایت اصول فنی مشخصی است که نادیده گرفتن آن ها می تواند عملکرد سازه را تحت تاثیر قرار دهد:

• رعایت ابعاد استاندارد
  ابعاد شناژ باید بر اساس محاسبات سازه ای و شرایط بارگذاری تعیین شود و اجرای سلیقه ای در این بخش ریسک سازه را افزایش می دهد.
• آرماتورگذاری اصولی
  استفاده صحیح از میلگرد شناژ با قطر و تعداد مناسب، نقش کلیدی در مقاومت نهایی شناژ دارد.
• اتصال مناسب به فونداسیون و ستون ها
  محل اتصال شناژ به سایر اجزای سازه باید به صورت کامل مهار شود تا انتقال نیرو به درستی انجام گیرد.
• رعایت آیین نامه ها
  اجرای شناژ باید مطابق ضوابط آیین نامه ای و نقشه های اجرایی مصوب انجام شود.

تفاوت شناژ با فونداسیون

شناژ و فونداسیون هر دو جزو اجزای زیرسازه محسوب می شوند، اما عملکرد آن ها متفاوت است. فونداسیون وظیفه انتقال بار ساختمان به زمین را دارد، در حالی که شناژ نقش اتصال دهنده و توزیع کننده نیرو بین فونداسیون ها را ایفا می کند.

«به زبان ساده، فونداسیون بار را به خاک منتقل می کند و شناژ کمک می کند این انتقال به شکل یکنواخت و ایمن انجام شود.»

بهترین میلگرد برای فونداسیون

میلگرد از اصلی‌ترین اجزای فونداسیون به‌شمار می‌رود که نقش مهمی در افزایش مقاومت سازه در برابر نیروهای فشاری و کششی ایفا می‌کند، در این مقاله از آهن اینجا، با بهترین گزینه‌های میلگرد برای فونداسیون و نحوه محاسبه مقدار مورد نیاز آن آشنا می‌شوید:

بیشتر بخوانید

مزایای استفاده از شناژ

استفاده از شناژ در ساختمان مزایای متعددی دارد که از جمله مهم ترین آن ها می توان به موارد زیر اشاره کرد:

1. افزایش ایمنی و پایداری سازه
2. کاهش ترک های سازه ای ناشی از نشست
3. بهبود عملکرد سازه در برابر زلزله
4. افزایش عمر مفید ساختمان

معایب استفاده از شناژ

با وجود مزایا، اجرای شناژ می تواند چالش هایی هم داشته باشد:

• افزایش هزینه اجرا به دلیل مصرف بتن و فولاد
• نیاز به دقت بالا در اجرا و نظارت فنی
• افزایش زمان اجرای فونداسیون در برخی پروژه ها

البته این معایب در برابر مزایای ایمنی و دوام سازه، معمولا قابل چشم پوشی هستند و با مدیریت درست هزینه ها و بررسی بازار قیمت میلگرد می توان آن ها را کنترل کرد.

فرآیند اجرای میلگرد در شناژ ساختمان

اجرای میلگرد در شناژ، یکی از حساس ترین و تعیین کننده ترین مراحل شناژ بندی ساختمان است. اگر این مرحله با دقت و بر اساس اصول فنی انجام نشود، حتی بهترین طراحی هم نمی تواند عملکرد واقعی خود را در سازه نشان دهد. در ادامه، فرآیند اجرای میلگرد در شناژ را مرحله به مرحله و به صورت کاملا اجرایی بررسی می کنیم:

• بررسی نقشه های اجرایی و جزئیات آرماتوربندی
  قبل از هر اقدامی، نقشه های سازه ای باید به دقت بررسی شوند. در این نقشه ها، محل دقیق شناژ، نوع آن، ابعاد شناژ، تعداد میلگردهای طولی، قطر آن ها و فاصله خاموت ها مشخص شده است. این مرحله اهمیت زیادی دارد، چون هرگونه برداشت اشتباه از نقشه می تواند باعث اجرای نادرست میلگرد و کاهش عملکرد شناژ فونداسیون شود.
• آماده سازی بستر اجرای شناژ
  بستر شناژ باید کاملا تراز، متراکم و عاری از هرگونه خاک سست یا مصالح اضافی باشد. در بسیاری از پروژه ها، شناژ روی بتن مگر اجرا می شود تا هم تراز بودن و هم کیفیت اجرای آرماتوربندی حفظ شود. اگر بستر آماده نباشد، میلگردها در جای صحیح قرار نمی گیرند و پوشش بتن به درستی تامین نمی شود.
• برش و آماده سازی میلگردها
  در این مرحله، میلگردها بر اساس طول های مشخص شده در نقشه برش داده می شوند. نوع و قطر میلگرد شناژ باید دقیقا مطابق محاسبات سازه ای باشد. خم کاری میلگردها، مخصوصا در محل های اتصال و گوشه ها، باید با شعاع مجاز انجام شود تا از تضعیف فولاد جلوگیری شود. این جزئیات ساده، تاثیر مستقیمی بر دوام شناژ دارند.
• چیدمان میلگردهای طولی شناژ
  میلگردهای طولی، ستون فقرات شناژ محسوب می شوند. این میلگردها در پایین و بالای مقطع شناژ قرار می گیرند و وظیفه تحمل نیروهای کششی و خمشی را دارند. فاصله میلگردها از کف و جداره قالب باید به گونه ای باشد که پوشش بتن به طور کامل تامین شود و میلگرد در معرض رطوبت و خوردگی قرار نگیرد.
• نصب خاموت ها و میلگردهای عرضی
  خاموت ها نقش بسیار مهمی در حفظ شکل مقطع شناژ و افزایش مقاومت برشی آن دارند. فاصله خاموت ها بر اساس آیین نامه و نقشه تعیین می شود و باید با دقت رعایت گردد. خاموت ها کمک می کنند میلگردهای طولی در جای خود ثابت بمانند و در زمان بتن ریزی جابجا نشوند.
• بستن و مهار کامل آرماتورها
  تمام میلگردها باید با سیم آرماتوربندی به صورت محکم بسته شوند. این کار باعث می شود شبکه آرماتور یکپارچه شود و در زمان بتن ریزی، تحت فشار بتن تغییر شکل ندهد. شل بودن اتصالات، یکی از خطاهای رایج کارگاهی است که می تواند کیفیت نهایی شناژ را کاهش دهد.
• کنترل فاصله ها و پوشش بتن
  قبل از بتن ریزی، فاصله میلگردها از کف و جداره ها بررسی می شود. استفاده از اسپیسر یا لقمه بتنی در این مرحله ضروری است. پوشش مناسب بتن، میلگرد را در برابر رطوبت، خوردگی و عوامل محیطی محافظت می کند و عمر مفید شناژ را افزایش می دهد.
• بازبینی نهایی توسط ناظر یا مهندس اجرا
  در این مرحله، تمام جزئیات آرماتوربندی از نظر تطابق با نقشه، تعداد میلگردها، فاصله خاموت ها و نحوه اتصال بررسی می شود. این بازبینی آخرین فرصت برای اصلاح خطاها قبل از بتن ریزی است و نقش مهمی در تضمین کیفیت اجرای شناژ دارد.

اجرای اصولی میلگرد در شناژ شاید در نگاه اول زمان بر و پرجزئیات به نظر برسد، اما نتیجه آن، یک تیر کلاف مطمئن و ایمن است که می تواند نیروها را به شکل صحیح در سازه توزیع کند و از بروز مشکلات جدی در آینده ساختمان جلوگیری کند.

جمع بندی

شناژ به عنوان یکی از اجزای کلیدی در زیرسازه ساختمان، نقشی فراتر از یک عضو ساده اتصال دهنده دارد. اجرای صحیح شناژ و به ویژه آرماتوربندی اصولی آن، باعث می شود شناژ فونداسیون بتواند وظیفه اصلی خود یعنی یکپارچه سازی پی ها، کنترل نشست های نامتقارن و توزیع یکنواخت نیروها را به درستی انجام دهد. همان طور که بررسی شد، فرآیند اجرای میلگرد در شناژ یک کار کاملا فنی و حساس است و هر مرحله از آن، از بررسی نقشه ها تا کنترل نهایی قبل از بتن ریزی، مستقیما بر عملکرد نهایی سازه تاثیر می گذارد. تجربه اجرایی پروژه های مختلف نشان می دهد توجه به جزئیات آرماتوربندی، رعایت ابعاد شناژ، استفاده صحیح از میلگرد شناژ و پایبندی به ضوابط آیین نامه ای، تفاوت بین یک سازه ایمن و یک سازه پرریسک را رقم می زند. شناژ شاید در ظاهر دیده نشود، اما اثر آن در افزایش دوام، ایمنی و عملکرد سازه کاملا ملموس است. به همین دلیل، برخورد حرفه ای با طراحی و اجرای شناژ، یک هزینه اضافی نیست؛ بلکه یک سرمایه گذاری بلندمدت برای سلامت و عمر مفید ساختمان محسوب می شود.
