رده لوله چیست و چگونه محاسبه می شود؟

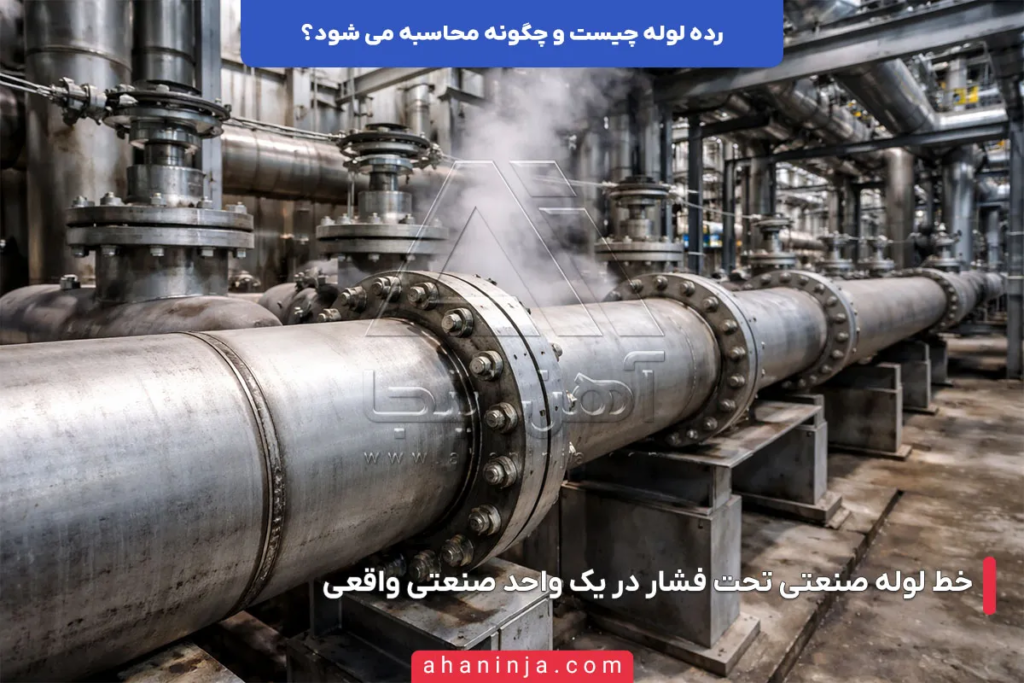

در طراحی هر خط انتقال سیال، چه یک سیستم ساده آبرسانی باشد و چه یک خط بخار با فشار بالا در محیط صنعتی، یکی از اولین و مهم ترین تصمیم های مهندسی مربوط به رده لوله است. این عدد به ظاهر ساده، تعیین کننده میزان تحمل فشار، ایمنی سیستم و حتی عمر مفید خط لوله است. در بسیاری از پروژه ها دیده شده که انتخاب نادرست رده لوله فولادی باعث افزایش تنش در دیواره، نشتی در اتصالات و تحمیل هزینه های تعمیراتی شده است؛ موضوعی که در کنار نوسانات قیمت آهن می تواند هزینه نهایی پروژه را به شکل قابل توجهی تحت تاثیر قرار دهد. در مقابل، وقتی انتخاب بر اساس محاسبه دقیق و استانداردهای مهندسی انجام شده، سیستم سال ها بدون مشکل کار کرده و از نظر فنی و اقتصادی عملکرد قابل قبولی داشته است. به همین دلیل شناخت دقیق مفهوم اسکجول لوله فولادی فقط یک بحث تئوری نیست؛ یک ضرورت عملی در اجرا و تضمین عملکرد پایدار سیستم است.

«اگر به دنبال خرید لوله هستید، آگاهی از قیمت روز انواع لوله اهمیت زیادی دارد. ما در آهن اینجا، قیمت های محصولات را به‌صورت لحظه‌ای، معتبر و شفاف ارائه می دهیم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت لوله فولادی بزنید.»

در ادامه، دقیق و مرحله به مرحله بررسی می کنیم که Pipe Schedule چیست و چگونه محاسبه و انتخاب می شود، پس با ما همراه باشید.

رده لوله یا اسکجول چیست؟

وقتی روی بدنه یک لوله عبارت SCH 40 یا SCH 80 را می بینید، در واقع با مفهوم رده لوله یا همان اسکجول لوله مواجه هستید. اما این عدد دقیقا چه چیزی را نشان می دهد؟ آیا فقط یک کد کارخانه ای است یا پشت آن محاسبه مهندسی وجود دارد؟

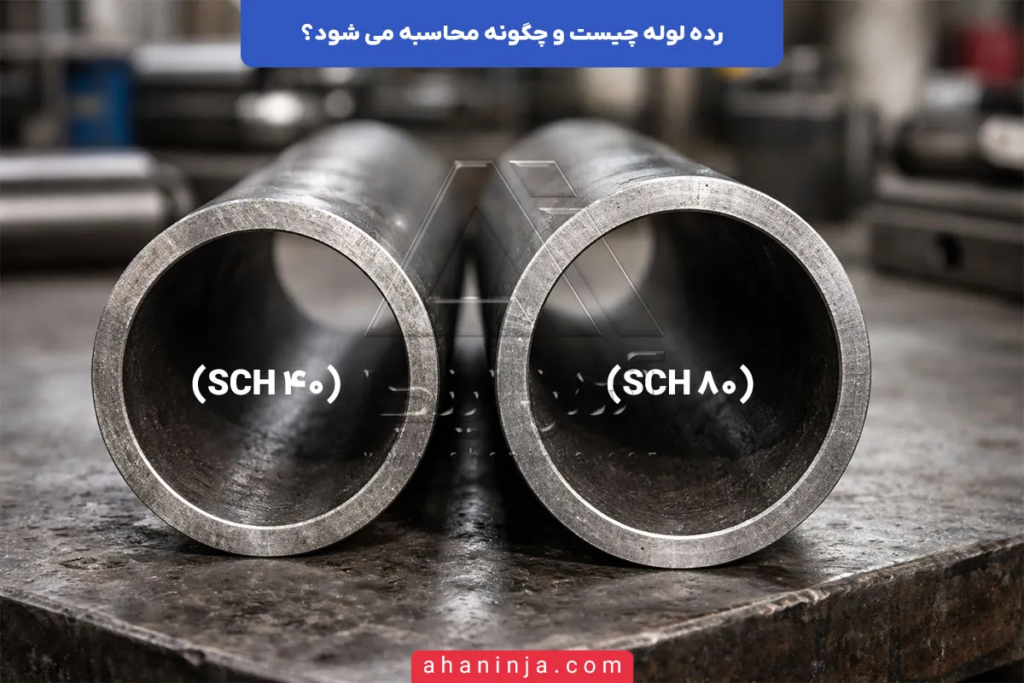

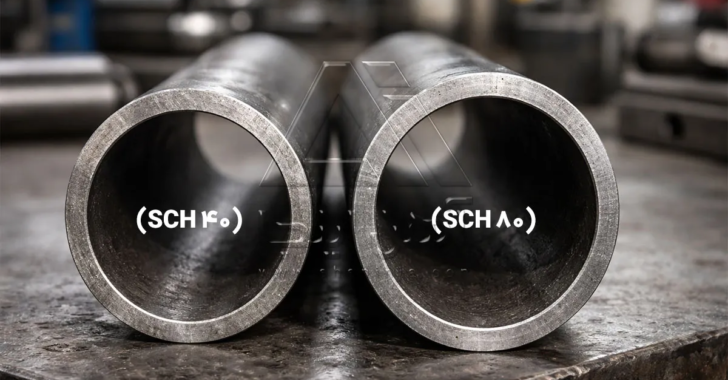

رده لوله فولادی در اصل شاخصی برای بیان میزان ضخامت لوله نسبت به سایز اسمی آن است. در استانداردهای بین المللی، این مفهوم با عنوان Pipe Schedule شناخته می شود. هرچه عدد اسکجول بزرگ تر باشد، دیواره لوله ضخیم تر و توان تحمل آن در برابر فشار داخلی بیشتر خواهد بود.

نکته مهمی که خیلی ها در ابتدا متوجه آن نمی شوند این است که با تغییر اسکجول، قطر خارجی ثابت می ماند اما قطر داخلی تغییر می کند. چرا؟ چون افزایش ضخامت، فضای داخلی را کاهش می دهد. به همین دلیل انتخاب رده فقط به بحث مقاومت ختم نمی شود؛ بلکه بر دبی جریان، سرعت سیال و حتی افت فشار در سیستم هم اثر می گذارد.

به طور خلاصه، وقتی درباره اسکجول لوله فولادی صحبت می کنیم، با چهار پارامتر مهم روبه رو هستیم:

1. ضخامت دیواره لوله
2. میزان تحمل در برابر فشار کاری
3. تغییر در قطر داخلی و تاثیر بر جریان سیال
4. افزایش وزن و به تبع آن تغییر در هزینه تامین

برای مثال، در یک سایز 2 اینچ، تفاوت بین SCH 40 و SCH 80 فقط چند میلی متر ضخامت است، اما همین چند میلی متر می تواند تفاوت بین یک خط ایمن و یک خط پرریسک باشد. در پروژه هایی که با لوله فولادی و مانیسمان سر و کار داریم، این اختلاف ضخامت نقش تعیین کننده ای در طول عمر سیستم دارد.

گاهی در کارگاه دیده می شود که فقط به سایز اسمی توجه می شود و اسکجول نادیده گرفته می شود. نتیجه؟ لوله ای که از نظر قطر درست انتخاب شده اما از نظر رده لوله فولادی توان تحمل فشار طراحی را ندارد. اینجاست که مفهوم رده از یک عدد ساده به یک موضوع حیاتی مهندسی تبدیل می شود.

اگر بخواهیم ساده بگوییم، رده لوله زبان مشترک مهندسان برای بیان مقاومت یک لوله در برابر فشار است. عددی که اگر درست انتخاب شود، سال ها خیال شما را از بابت عملکرد سیستم راحت می کند؛ و اگر اشتباه انتخاب شود، ممکن است خیلی زود خودش را با نشتی یا ترک خوردگی نشان دهد.

به همین دلیل، شناخت دقیق جدول رده لوله و درک ارتباط آن با شرایط واقعی پروژه، فقط یک موضوع تئوریک نیست؛ بخشی از مسئولیت حرفه ای در طراحی و اجرا است.

«ما در مقاله ای جداگانه در خصوص خرید لوله مانیسمان و نکات مهم در این خصوص پرداخته ایم، اگر مشتاق به کسب اطلاعات بیشتر در این خصوص هستید، حتما مقاله راهنمای خرید لوله مانیسمان را مطالعه کنید.»

نحوه محاسبه رده لوله

محاسبه رده لوله به این معنا نیست که عدد اسکجول مستقیما از یک فرمول استخراج شود، ابتدا باید محاسبه ضخامت دیواره انجام شود و سپس ضخامت به دست آمده با جدول رده لوله استاندارد تطبیق داده شود.

فرمول متداول برای محاسبه ضخامت دیواره و محاسبه رده لوله به شکل زیر است:

t = (P × D) / (2 × S × E)

در این فرمول:

• P فشار طراحی سیستم
• D قطر خارجی لوله
• S تنش مجاز متریال
• E ضریب کیفیت جوش

پس از محاسبه ضخامت مورد نیاز، این مقدار با مقادیر موجود در جدول رده لوله مقایسه می شود و نزدیک ترین اسکجول بالاتر انتخاب می گردد تا ضریب اطمینان رعایت شود. این فرآیند پایه اصلی انتخاب لوله بر اساس فشار در طراحی سیستم های پایپینگ است و نباید صرفا بر اساس تجربه بازار یا عرف اجرایی انجام شود.

استانداردهای رده لوله

وقتی درباره رده لوله فولادی صحبت می کنیم، نمی توان آن را بدون ارجاع به استانداردهای معتبر بین المللی بررسی کرد. عدد اسکجول یک توافق مهندسی جهانی است و ضخامت های هر سایز، دقیقا در جداول استاندارد تعریف شده اند. بنابراین اگر قرار است انتخابی دقیق و ایمن داشته باشیم، باید بدانیم این اعداد از کجا آمده اند و بر چه مبنایی تعیین شده اند.

در ادامه مهم ترین استانداردهای مرتبط با اسکجول لوله فولادی را بررسی می کنیم:

• ASME B36.10
  این استاندارد یکی از اصلی ترین مراجع برای تعیین ضخامت لوله های فولاد کربنی و آلیاژی است. در این سند، برای هر سایز اسمی، ضخامت متناظر با هر Pipe Schedule از جمله SCH 40 و SCH 80 به صورت دقیق درج شده است. اگر با لوله های کربن استیل در پروژه های ساختمانی یا صنعتی کار می کنید، این استاندارد مرجع اصلی شما برای تطبیق ضخامت با جدول رده لوله خواهد بود.
• ASME B36.19
  این استاندارد مخصوص لوله های استنلس استیل است. اگرچه ساختار آن مشابه ASME B36.10 است، اما ضخامت ها و برخی مقادیر به دلیل تفاوت خواص مکانیکی متریال، متفاوت تعریف شده اند. بنابراین برای پروژه هایی که با سیالات خورنده یا محیط های خاص سروکار دارند، بررسی این استاندارد برای تعیین دقیق ضخامت لوله ضروری است.
• ASTM (استانداردهای متریال)
  استانداردهای ASTM مستقیما عدد اسکجول را تعیین نمی کنند، اما مشخصات مکانیکی و شیمیایی متریال را تعریف می کنند؛ از جمله تنش مجاز، ترکیب شیمیایی و خواص مکانیکی. این اطلاعات در محاسبه ضخامت دیواره و در نهایت انتخاب صحیح رده لوله فولادی نقش کلیدی دارند. به بیان ساده، بدون شناخت استاندارد متریال، انتخاب اسکجول دقیق نخواهد بود.
• ASME B31 (کدهای طراحی پایپینگ)
  این استانداردها مربوط به طراحی سیستم های پایپینگ هستند و مشخص می کنند که چگونه باید بر اساس فشار، دما و نوع سیال، ضخامت مورد نیاز محاسبه شود. در واقع این کدها راهنمای اصلی برای انتخاب لوله بر اساس فشار هستند و به شما می گویند ضخامت محاسبه شده چگونه باید با جدول رده لوله تطبیق داده شود.
• استانداردهای ملی و پروژه ای
  در برخی پروژه ها، علاوه بر استانداردهای بین المللی، الزامات خاص کارفرما یا استانداردهای ملی نیز اعمال می شود. در این شرایط ممکن است حداقل رده لوله مشخصی برای کل پروژه تعریف شده باشد تا ضریب اطمینان افزایش یابد. بی توجهی به این الزامات می تواند باعث رد شدن تجهیزات در مرحله کنترل کیفی شود.

در نهایت، آنچه اهمیت دارد این است که اسکجول لوله یک عدد قراردادی ساده نیست، بلکه نتیجه سال ها تجربه مهندسی و تدوین استانداردهای دقیق است. هر عدد در جدول رده لوله پشتوانه محاسباتی و تجربی دارد و انتخاب آن باید کاملا منطبق با استاندارد مربوطه انجام شود. همین رعایت استانداردها است که یک سیستم پایپینگ را از نظر فنی قابل اعتماد و از نظر اجرایی قابل دفاع می کند.

نحوه تشخیص رده لوله

در مرحله خرید، تحویل یا حتی هنگام اجرای پروژه، یکی از سوالات مهم این است که چگونه می توان رده لوله را با اطمینان تشخیص داد؟ صرف اینکه فروشنده اعلام کند لوله SCH 40 یا SCH 80 است، کافی نیست. در پروژه های حرفه ای، تایید فنی بر اساس بررسی دقیق انجام می شود.

تشخیص صحیح اسکجول لوله فولادی به ویژه در پروژه های حساس صنعتی اهمیت زیادی دارد، زیرا اختلاف چند میلی متر در ضخامت لوله می تواند روی تحمل فشار و ایمنی سیستم تاثیر مستقیم بگذارد.

روش های رایج تشخیص به صورت زیر است:

1. بررسی مارک و مشخصات حک شده روی بدنه لوله
   اکثر تولیدکنندگان معتبر، مشخصات کامل شامل سایز اسمی، استاندارد ساخت، نوع متریال و Pipe Schedule را روی بدنه لوله حک می کنند. برای مثال ممکن است عبارت 2” SCH 80 ASTM A106 روی بدنه درج شده باشد. این ساده ترین و سریع ترین روش تشخیص رده لوله فولادی است، به شرطی که کالا از تولیدکننده معتبر تامین شده باشد.
2. اندازه گیری مستقیم ضخامت دیواره

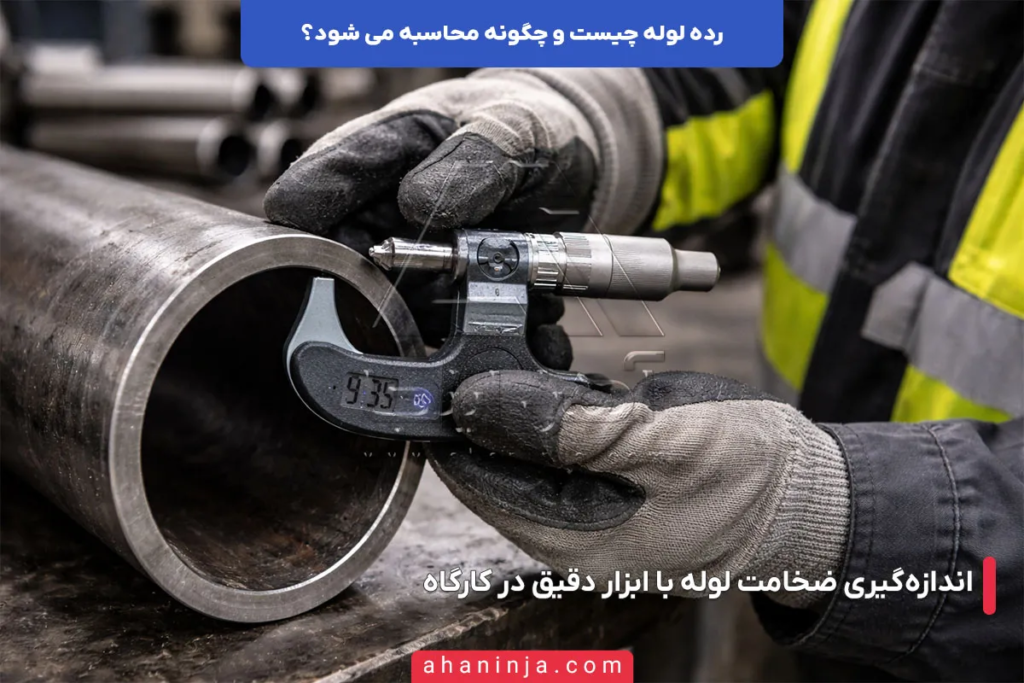

   در پروژه های دقیق، تنها به نوشته روی بدنه اکتفا نمی شود. با استفاده از ابزارهایی مانند کولیس صنعتی یا میکرومتر، ضخامت لوله اندازه گیری می شود. عدد به دست آمده سپس با جدول رده لوله مقایسه می گردد. این روش یکی از مطمئن ترین راه ها برای جلوگیری از اشتباه در تامین است.
3. تطبیق با جدول استاندارد
   پس از اندازه گیری ضخامت، مقدار به دست آمده با مقادیر درج شده در استانداردهایی مانند ASME B36.10 یا ASME B36.19 تطبیق داده می شود. از آنجا که برای هر سایز اسمی، ضخامت مشخصی در هر اسکجول تعریف شده، این تطبیق به شما می گوید لوله دقیقا در چه رده ای قرار می گیرد.
4. بررسی مدارک فنی و گواهی کارخانه
   در تامین های رسمی، کارخانه تولیدکننده گواهی آنالیز شیمیایی و مکانیکی ارائه می دهد. در این مدارک علاوه بر مشخصات متریال، اطلاعات مربوط به رده لوله نیز درج می شود. بررسی این مدارک به ویژه در پروژه های نفت، گاز و پتروشیمی الزامی است.
5. استفاده از تجهیزات اندازه گیری غیر مخرب
   در پروژه های حساس، از دستگاه های ضخامت سنج اولتراسونیک برای اندازه گیری دقیق دیواره استفاده می شود. این روش بدون برش یا آسیب به لوله، ضخامت واقعی را مشخص می کند و دقت بالایی دارد.

برای درک بهتر، جدول زیر یک نمونه تطبیق ضخامت با رده را نشان می دهد:

در نهایت، تشخیص صحیح اسکجول لوله فولادی ترکیبی از بررسی ظاهری، اندازه گیری دقیق و تطبیق با استاندارد است. در پروژه های حرفه ای، هیچ یک از این مراحل نادیده گرفته نمی شود، زیرا ایمنی سیستم به همین چند میلی متر ضخامت دیواره وابسته است.

تفاوت رده لوله و کلاس فشار

یکی از سوالات رایج این است که آیا رده لوله همان کلاس فشار لوله است؟ پاسخ کوتاه: خیر.

• رده لوله به ضخامت بدنه اصلی لوله مربوط است.
• کلاس فشار لوله به فلنج ها، اتصالات و تجهیزات جانبی مربوط می شود.

در یک سیستم پایپینگ، ممکن است لوله در یک اسکجول مشخص انتخاب شود اما فلنج ها در کلاس فشاری متفاوتی باشند. بنابراین برای طراحی ایمن، هر دو پارامتر باید همزمان بررسی شوند.

چگونه بهترین رده لوله را برای پروژه انتخاب کنیم؟

انتخاب بهترین رده لوله فقط به این معنا نیست که ضخیم ترین گزینه را انتخاب کنیم. گاهی وسوسه می شویم بگوییم هرچه اسکجول لوله فولادی بالاتر باشد، ایمن تر است؛ اما در عمل، این تصمیم باید بر اساس تحلیل فنی، شرایط بهره برداری و حتی منطق اقتصادی انجام شود. انتخاب درست یعنی تعادل بین ایمنی، عملکرد و هزینه.

در ادامه مهم ترین معیارهایی که در انتخاب رده لوله فولادی باید بررسی شوند را به صورت دقیق مرور می کنیم:

1. فشار کاری و فشار طراحی سیستم
   اولین و مهم ترین عامل، میزان فشار داخلی سیال است. هرچه فشار بیشتر باشد، نیاز به ضخامت دیواره بالاتر داریم. در این مرحله، با استفاده از روابط مهندسی، محاسبه ضخامت دیواره انجام می شود و سپس ضخامت مورد نیاز با جدول رده لوله تطبیق داده می شود. انتخاب رده پایین تر از مقدار محاسبه شده می تواند ریسک جدی برای ایمنی سیستم ایجاد کند.
2. دمای سیال
   افزایش دما باعث کاهش مقاومت مکانیکی متریال می شود. بنابراین در خطوط بخار یا سیالات داغ، حتی اگر فشار مشابه خطوط آب باشد، ممکن است نیاز به اسکجول لوله بالاتری داشته باشیم. دما مستقیما در تنش مجاز متریال تاثیر دارد و در نتیجه روی انتخاب نهایی رده لوله فولادی اثرگذار است.
3. نوع سیال و شرایط خورندگی
   در محیط های خورنده، ضخامت بالاتر می تواند به عنوان ضریب اطمینان در برابر خوردگی تدریجی عمل کند. به ویژه در پروژه هایی که از لوله فولادی و مانیسمان استفاده می شود، در نظر گرفتن نرخ خوردگی در طول عمر طراحی اهمیت زیادی دارد. گاهی انتخاب یک رده بالاتر، عمر مفید سیستم را به شکل قابل توجهی افزایش می دهد.
4. تاثیر بر جریان و افت فشار
   افزایش رده به معنای افزایش ضخامت لوله و کاهش قطر داخلی است. این موضوع می تواند روی دبی جریان و افت فشار سیستم تاثیر بگذارد. بنابراین انتخاب Pipe Schedule فقط یک موضوع مقاومتی نیست؛ بلکه باید از منظر هیدرولیکی نیز بررسی شود.
5. الزامات استاندارد و پروژه
   در برخی پروژه ها، حداقل رده لوله توسط کارفرما یا استاندارد طراحی مشخص شده است. به ویژه در صنایع نفت، گاز و پتروشیمی، رعایت استانداردهای پایپینگ الزامی است و انتخاب رده پایین تر از حد تعیین شده پذیرفته نمی شود.
6. تحلیل اقتصادی و هزینه تامین
   انتخاب رده بالاتر به معنای وزن بیشتر و در نتیجه هزینه بالاتر است. در شرایطی که نوسانات قیمت آهن بر بازار تاثیر دارد، بررسی دقیق قیمت لوله فولادی در اسکجول های مختلف می تواند به تصمیم گیری منطقی کمک کند. گاهی انتخاب رده بسیار بالا، بدون نیاز واقعی، فقط هزینه پروژه را افزایش می دهد بدون اینکه ارزش افزوده فنی ایجاد کند.

به صورت خلاصه، بهترین رده لوله فولادی آن رده ای است که:

• پاسخگوی فشار و دمای طراحی باشد
• با شرایط محیطی سازگار باشد
• عملکرد هیدرولیکی سیستم را مختل نکند
• از نظر اقتصادی قابل توجیه باشد

انتخاب درست یعنی نه کم انتخاب کردن و ریسک پذیرفتن، و نه بیش از حد محافظه کار بودن و تحمیل هزینه اضافی. وقتی تحلیل فنی و اقتصادی در کنار هم انجام شود، نتیجه آن سیستمی است که هم ایمن است، هم پایدار و هم بهینه از نظر هزینه.

جمع بندی

رده لوله یکی از مهم ترین شاخص های طراحی در سیستم های انتقال سیال است. درک دقیق مفهوم اسکجول لوله فولادی، انجام صحیح محاسبه ضخامت دیواره، آشنایی با جدول رده لوله و شناخت تفاوت آن با کلاس فشار لوله، پایه یک انتخاب ایمن و حرفه ای در هر پروژه است. انتخاب درست یعنی ایمنی بیشتر، دوام بالاتر و کنترل بهتر هزینه ها.
