سقف عرشه فولادی چیست و چه کاربرد هایی دارد؟ + ویژگی ها و مشخصات فنی
در سال‌های اخیر، سقف عرشه فولادی به عنوان یکی از مدرن‌ترین روش‌های اجرای سقف در ساختمانهای فولادی مورد توجه مهندسان و پیمانکاران قرار گرفته است. این سیستم با ترکیب فولاد گالوانیزه و بتن، سرعت ساخت را افزایش می‌دهد، وزن سازه را کاهش می‌دهد و ایمنی بالاتری ایجاد می‌کند.
«اگر قصد خرید عرشه فولادی دارید، اولین قدم آگاهی از قیمت روز ورق عرشه فولادی است. ما در آهن اینجا قیمت‌ها را بهصورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت عرشه فولادی بزنید.»
در این مقاله، با سقف عرشه فولادی، جزئیات فنی و اجرایی این نوع سقف، اجزای تشکیل دهنده، مراحل اجرا، مزایا، معایب و کاربرد های آن آشنا می‌شویم، پس در ادامه با اهن اینجا همراه باشید.
سقف عرشه فولادی چیست؟
سقف عرشه فولادی نوعی سیستم سازه ای مدرن است که از ترکیب دو ماده مقاوم یعنی فولاد و بتن ساخته می شود و هدف اصلی آن افزایش سرعت ساخت، کاهش وزن سازه و ایجاد مقاومت بالا در برابر نیروهای مختلف است. در این سیستم، ورق های فولادی گالوانیزه ذوزنقه ای شکل در بخش زیرین سقف قرار می گیرند و به عنوان قالب ماندگار عمل می کنند. سپس روی آن ها لایه ای از بتن مسلح ریخته می شود تا پس از خشک شدن، یک سطح مستحکم، یکپارچه و ایمن به وجود آید.
در واقع، عرشه فولادی همان بخش فلزی و موج دار این سقف است که نقش نگهدارنده بتن را بر عهده دارد و باعث می شود نیازی به قالب بندی سنتی با چوب و تخته نباشد. شکل خاص ورق های فولادی که به صورت ذوزنقه ای یا موج دار طراحی می شوند، باعث افزایش مقاومت خمشی و چسبندگی بهتر بتن می گردد. این طراحی هوشمندانه باعث می شود وزن بتن به شکل یکنواخت منتقل شود و سقف در برابر نیروهای فشاری، کششی و برشی، عملکردی پایدار و قابل اعتماد داشته باشد.
اما نکته مهم در سقف عرشه فولادی، عملکرد مرکب یا همان همکاری بتن و فولاد است. در زمان بهره برداری، بتن قسمت بالایی سقف را در فشار قرار می دهد، در حالی که فولاد بخش زیرین سقف را در کشش نگه می دارد. این تقسیم وظیفه باعث می شود هر ماده دقیقاً در همان حالتی کار کند که بیشترین مقاومت را دارد. برای اینکه این دو ماده بتوانند به درستی با هم همکاری کنند، از قطعه ای به نام گل میخ استفاده می شود. گل میخ ها به وسیله جوشکاری بر روی تیرهای فولادی نصب می شوند و باعث می شوند بتن و ورق فولادی کاملاً به هم متصل شده و در برابر لغزش و جدا شدن مقاوم باشند.
در کنار گل میخ ها، وجود آرماتورهای حرارتی و افت نیز ضروری است. این میلگردها در بالای بتن قرار می گیرند تا از ترک خوردن سطح بتن در اثر تغییرات دما یا انقباض جلوگیری کنند. رعایت این جزئیات اجرایی است که دوام و کیفیت واقعی سقف عرشه فولادی را تضمین می کند.
یکی از بزرگ ترین مزایای این نوع سقف، کاهش قابل توجه وزن سازه است. چون ورق فولادی همزمان نقش قالب و تقویت کننده را دارد، دیگر نیازی به استفاده از قالب های سنگین یا مقادیر زیاد آرماتور نیست. همین ویژگی باعث می شود وزن کلی سازه تا ۳۰ درصد کاهش یابد. وزن کمتر یعنی کاهش نیروهای وارد بر ستون ها، فونداسیون و در نهایت کاهش هزینه تمام شده پروژه.
از نظر اجرایی، سرعت نصب و بتن ریزی بالا یکی دیگر از دلایل محبوبیت این سقف است. ورق ها به صورت آماده از کارخانه آورده می شوند، در محل پروژه با دقت پهن شده و روی تیرها ثابت می شوند. پس از نصب گل میخ ها و بستن میلگردهای حرارتی، بتن ریزی انجام می شود و سقف آماده است. در پروژه های بزرگ، پیمانکاران معمولاً همزمان می توانند چند طبقه را اجرا کنند، چون نیازی به باز کردن قالب یا انتظار برای خشک شدن طولانی وجود ندارد.
از نظر عملکردی، سقف عرشه فولادی مقاومت بالایی در برابر نیروهای جانبی مثل زلزله دارد. چون سیستم آن یکپارچه و سبک است، در هنگام ارتعاش های زمین رفتار مناسبی از خود نشان می دهد. علاوه بر این، در برابر آتش سوزی نیز می توان با استفاده از پوشش های ضد حریق، زمان پایداری سقف را افزایش داد تا ایمنی ساختمان در شرایط اضطراری حفظ شود.
در پروژه های مدرن، این سقف نه تنها از نظر فنی، بلکه از نظر معماری هم مورد توجه است. زیرا فضای زیر سقف تمیز و قابل استفاده است و به راحتی می توان تأسیسات برقی و مکانیکی را از میان تیرها عبور داد، بدون اینکه نیاز به سقف کاذب یا پوشش اضافی باشد.
به طور خلاصه، سقف عرشه فولادی یک فناوری ساخت هوشمند است که با ترکیب فولاد و بتن، مزایای هر دو ماده را در خود جمع کرده است. سبک بودن، اجرای سریع، ایمنی بالا، دوام زیاد و صرفه اقتصادی از ویژگی های اصلی این سیستم هستند. به همین دلیل، امروزه در ساخت برج ها، سوله ها، ساختمان های اداری و پارکینگ های طبقاتی، به عنوان یکی از بهترین گزینه های سقف انتخاب می شود.
اجزای تشکیل دهنده سقف عرشه فولادی
سقف عرشه فولادی از چند بخش اصلی تشکیل می شود که هر کدام از آن ها نقش مشخصی در عملکرد نهایی سقف دارند. هماهنگی بین این اجزا باعث می شود تا سقف، هم مقاوم و پایدار باشد و هم در طول زمان دچار تغییر شکل یا آسیب نشود. در ادامه، اجزای اصلی این سقف را به صورت دقیق و مرحله ای بررسی می کنیم:
- ورق فولادی ذوزنقه ای یا گالوانیزه (Deck Sheet)
مهم ترین جزء در ساخت سقف عرشه فولادی، همین ورق فولادی گالوانیزه است که معمولاً به شکل ذوزنقه ای یا موج دار تولید می شود. این ورق ها از فولاد مقاوم ساخته شده و با لایه ای از روی (Zinc) پوشش داده می شوند تا در برابر رطوبت و زنگ زدگی مقاوم باشند.
ضخامت ورق ها معمولاً بین ۰.۸ تا ۱.۲۵ میلی متر است و با دستگاه های نورد سرد فرم داده می شوند تا استحکام خمشی لازم را پیدا کنند. وظیفه اصلی این ورق ها، تحمل وزن بتن در مرحله بتن ریزی و نقش قالب ماندگار در مرحله نهایی است. طراحی برجستگی ها و شیارهای روی سطح ورق باعث چسبندگی بهتر بتن و انتقال یکنواخت بار به تیرهای زیرین می شود. در واقع، این بخش پایه و ستون عملکرد کل سیستم است.
«ما در مقاله ای جداگانه به ورق ذوزنقه ای پرداخته ایم، اگر مشتاق کسب اطلاعات بیشتر در این خصوص هستید، مقاله ورق ذوزنقه ای چیست و چه ویژگی هایی دارد؟ را مطالعه کنید.» - گل میخ (Stud Connector)

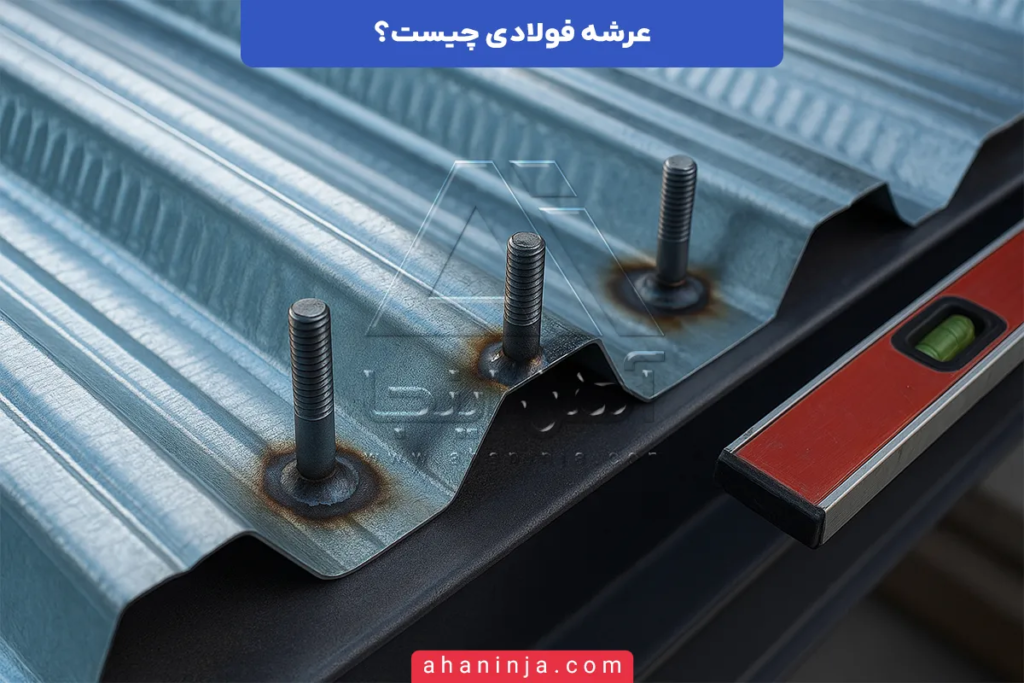

گل میخ ها قطعات فلزی کوچکی هستند که وظیفه آن ها اتصال بتن به ورق فولادی است تا میان آن ها لغزش یا جداشدگی ایجاد نشود. این قطعات به وسیله جوش قوسی بر روی تیرهای فرعی و اصلی نصب می شوند و مانند پل های برشی عمل می کنند.
در حقیقت، گل میخ باعث می شود که بتن و فولاد با هم یک واحد سازه ای یکپارچه تشکیل دهند. مقاومت برشی و عملکرد مرکب سقف کاملاً به کیفیت جوش و فاصله گذاری گل میخ ها بستگی دارد. اگر اتصال ضعیف باشد، سیستم نمی تواند بارهای زنده و مرده را به درستی منتقل کند. بنابراین، رعایت استانداردهای جوشکاری و کنترل کیفیت گل میخ ها اهمیت بسیار زیادی دارد. - بتن (Concrete Slab)
لایه بتن روی ورق های فولادی ریخته می شود تا سطح نهایی سقف را بسازد. بتن علاوه بر ایجاد سطح صاف برای کف سازی، نقش مهمی در تحمل بارهای فشاری دارد. معمولاً از بتن با عیار ۳۵۰ تا ۴۰۰ کیلوگرم در متر مکعب استفاده می شود تا مقاومت کافی در برابر نیروهای فشاری و خمشی ایجاد شود.
ضخامت بتن در سقف عرشه فولادی معمولاً بین ۵ تا ۱۰ سانتی متر است و پس از ریختن باید به خوبی تراکم و عمل آوری شود تا از ایجاد حفره های هوا و ترک جلوگیری گردد. ترکیب بتن با ورق فولادی باعث افزایش سختی خمشی و دوام طولانی سقف می شود. در این مرحله، کنترل رطوبت و دمای بتن اهمیت زیادی دارد تا ساختار نهایی باکیفیت به دست آید. - آرماتور حرارتی و افت (Shrinkage and Temperature Reinforcement)
برای جلوگیری از ایجاد ترک در بتن در اثر تغییر دما یا انقباض طبیعی، از شبکه میلگردی حرارتی و افت استفاده می شود. این میلگردها در بالاترین بخش بتن قرار می گیرند و به کنترل تنش های سطحی کمک می کنند.
معمولاً از میلگردهای نمره ۶ تا ۸ میلی متر با فواصل ۲۰ تا ۲۵ سانتی متر استفاده می شود. حضور این شبکه علاوه بر جلوگیری از ترک، باعث افزایش پایداری حرارتی سقف و بهبود عملکرد کلی آن در درازمدت می شود. در پروژه هایی که ضخامت بتن زیاد است یا در معرض تغییرات دمایی شدید قرار دارند، اهمیت این بخش دوچندان است. - تیرهای فرعی و اصلی (Beams)
تیرهای فولادی همان بخش هایی هستند که ورق ها روی آن ها قرار می گیرند. این تیرها بار سقف را به ستون ها منتقل می کنند. فاصله بین تیرهای فرعی معمولاً بین ۱ تا ۱.۵ متر است تا خمش بیش از حد در ورق فولادی ایجاد نشود.
تیرهای اصلی معمولاً از پروفیل های I شکل یا H شکل ساخته می شوند و باید سطح بالایی آن ها صاف و تراز باشد تا ورق های فولادی به درستی روی آن بنشینند. کیفیت نصب و جوشکاری تیرها تأثیر مستقیم بر ایمنی، مقاومت و دوام سقف دارد. - میلگردهای تقویتی (Additional Reinforcement Bars)
در برخی پروژه ها که دهانه ها بزرگ تر یا بارگذاری سنگین تر است، از میلگردهای تقویتی در جهت های خاص استفاده می شود تا مقاومت خمشی افزایش یابد. این میلگردها معمولاً در محل اتصال تیرها یا در نقاطی که تمرکز بار وجود دارد، قرار می گیرند.
استفاده درست از میلگردهای تقویتی می تواند عمر مفید سقف را افزایش دهد و از ایجاد خمش یا ترک های عمیق جلوگیری کند. در سازه های صنعتی یا پارکینگ های طبقاتی، وجود این تقویت کننده ها ضروری است. - نوارهای درز بندی و متعلقات نصب (Accessories and Edge Trims)
در محل هایی که ورق های فولادی به دیوار یا تیرهای کناری می رسند، از نوارهای درز بندی یا نبشی های لبه استفاده می شود تا بتن از درزها خارج نشود. این بخش کوچک اما مهم، باعث تمیزی اجرای بتن ریزی و جلوگیری از هدررفت مصالح می شود.
علاوه بر آن، در اطراف بازشوها، چاه های تاسیساتی یا محل عبور داکت ها، از تقویت کننده های فلزی و قاب های نگهدارنده استفاده می شود تا پایداری موضعی حفظ شود.
در مجموع، هر یک از این اجزا نقش کلیدی در عملکرد نهایی سقف عرشه فولادی دارند. اگر فقط یکی از این اجزا به درستی طراحی یا اجرا نشود، کل سیستم از حالت ایمن و کارآمد خارج می شود. بنابراین، دقت در انتخاب مصالح، اجرای اصولی و نظارت فنی دقیق، پایه و اساس ماندگاری و اطمینان این نوع سقف است.
ورق گالوانیزه یکی از پرکاربردترین انواع ورق فولادی است که به دلیل داشتن پوشش روی مقاومت بسیار بالایی در برابر زنگ‌زدگی، رطوبت و شرایط جوی نامساعد دارد، در این مقاله به بررسی ورق گالوانیزه، ویژگی ها و کاربردهای آن می پردازیم:
بیشتر بخوانیدجدول مشخصات فنی معمول سقف عرشه فولادی
در جدول زیر، مشخصات فنی رایج و انواع عرشه فولادی به همراه ویژگی های اصلی آن آورده شده است. این جدول می تواند به مهندسان، پیمانکاران و خریداران کمک کند تا بسته به نوع پروژه، گزینه مناسب را انتخاب کنند:
| نوع عرشه فولادی | ضخامت ورق فولادی (میلی متر) | ارتفاع موج ورق (میلی متر) | ضخامت لایه بتن (سانتی متر) | فاصله تیرهای فرعی (متر) | نوع فولاد مصرفی | کاربرد معمول | توضیحات فنی |
|---|---|---|---|---|---|---|---|
| عرشه فولادی نوع 60 (Deck 60) | 0.8 تا 1.0 | 60 | 5 تا 8 | 1.0 تا 1.2 | ST37 گالوانیزه | ساختمان های مسکونی و اداری | سبک، اقتصادی، مناسب برای دهانه های کوچک تا متوسط |
| عرشه فولادی نوع 75 (Deck 75) | 1.0 تا 1.2 | 75 | 6 تا 10 | 1.2 تا 1.5 | ST52 یا ST37 گالوانیزه | برج ها و سازه های چند طبقه | مقاوم تر از Deck 60، مناسب دهانه های بلندتر |
| عرشه فولادی سنگین صنعتی (Heavy Deck) | 1.2 تا 1.5 | 80 تا 100 | 8 تا 12 | 1.5 تا 2.0 | ST52 با پوشش روی ضخیم | سوله ها، کارگاه ها و سالن های صنعتی | تحمل بار زیاد، مقاومت بالا در برابر ارتعاش و خمش |
| عرشه فولادی سبک اقتصادی (Light Deck) | 0.7 تا 0.9 | 45 تا 55 | 4 تا 6 | 0.8 تا 1.0 | ST37 گالوانیزه | پروژه های سبک و کم هزینه | نصب سریع، وزن کم، مناسب ساختمان های اداری کم ارتفاع |
| عرشه فولادی ضد حریق (Fire Resistant Deck) | 1.0 تا 1.2 | 60 تا 75 | 6 تا 9 | 1.0 تا 1.3 | ST52 با پوشش ضد حریق | مراکز تجاری و عمومی | مقاوم در برابر حرارت تا 90 دقیقه با پوشش محافظ حرارتی |
| عرشه فولادی مقاوم در برابر خوردگی (Coated Deck) | 0.9 تا 1.1 | 60 تا 80 | 5 تا 8 | 1.0 تا 1.4 | فولاد گالوانیزه با پوشش اپوکسی یا پلیمری | مناطق مرطوب و ساحلی | مقاومت بالا در برابر زنگ زدگی و رطوبت، عمر طولانی |
| عرشه فولادی سفارشی (Custom Deck) | 0.8 تا 1.25 | طبق سفارش | طبق نقشه پروژه | متغیر | ST37، ST52 یا فولاد آلیاژی | پروژه های خاص با بارگذاری ویژه | قابل طراحی بر اساس نیاز پروژه و استانداردهای بین المللی |
در انتخاب نوع عرشه فولادی باید به مواردی مانند دهانه سقف، نوع بارگذاری، شرایط محیطی، سرعت اجرا و بودجه پروژه توجه شود.
به طور کلی:
- Deck 60 برای پروژه های معمول و اقتصادی گزینه استاندارد است.
- Deck 75 و Heavy Deck برای سازه های بزرگ و چندطبقه پیشنهاد می شوند.
- Coated Deck مخصوص مناطق ساحلی و مرطوب است که در برابر زنگ زدگی مقاومت بالایی دارد.
- Fire Resistant Deck برای ساختمان های حساس مثل بیمارستان ها و مراکز تجاری توصیه می شود.
ترکیب صحیح ضخامت ورق گالوانیزه، ارتفاع موج ورق و عیار بتن مصرفی نقش بسیار مهمی در دستیابی به سقفی مقاوم، سبک و ایمن دارد. بنابراین انتخاب نوع عرشه فولادی باید حتما با مشاوره فنی و بررسی دقیق شرایط پروژه انجام شود.
در سال های اخیر استفاده از عرشه فولادی به عنوان یکی از سیستم های مدرن ساخت سقف های کامپوزیت، رشد چشمگیری داشته است، شناخت دقیق ابعاد عرشه فولادی برای هر مهندس طراح یا مجری پروژه حیاتی است، در این مقاله به ابعاد عرشه فولادی می پردازیم:
بیشتر بخوانیدمراحل اجرای سقف عرشه فولادی
اجرای درست و اصولی سقف عرشه فولادی نقش بسیار مهمی در استحکام، دوام و ایمنی نهایی سازه دارد. این فرآیند اگرچه نسبت به روش های سنتی سریع تر است، اما نیازمند دقت، هماهنگی و رعایت استانداردهای فنی در هر مرحله می باشد. در ادامه، مراحل اجرای سقف عرشه فولادی را به ترتیب بررسی می کنیم:
- آماده سازی تیرها و بستر اجرا
پیش از شروع کار، باید تیرهای اصلی و فرعی نصب و تراز شوند. در این مرحله، کنترل تراز سطح تیرها با تراز لیزری یا دستگاه دقیق انجام می شود تا هنگام نصب ورق ها، سطح سقف یکنواخت باشد. هرگونه اختلاف تراز یا انحنا در تیرها، می تواند باعث جمع شدن بتن در یک نقطه و افزایش وزن موضعی شود. همچنین بررسی استحکام جوش های اتصال تیرها به ستون ها از ملزومات این مرحله است تا در زمان اجرای سقف، هیچ لرزشی در سازه وجود نداشته باشد. - نصب و پهن کردن ورق های فولادی گالوانیزه

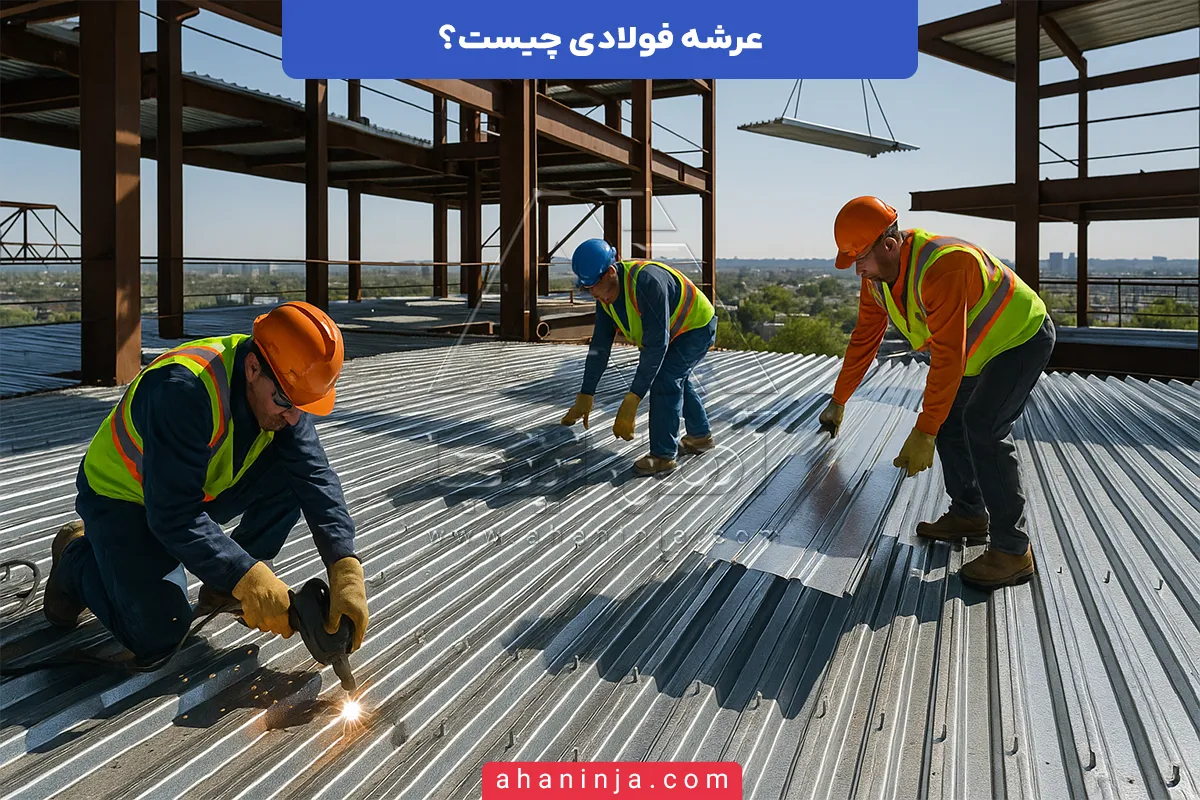

در این مرحله، ورق های فولادی ذوزنقه ای شکل روی تیرهای فرعی قرار می گیرند. ورق ها باید در جهت عمود بر تیرهای فرعی پهن شوند تا بیشترین مقاومت خمشی را ایجاد کنند. لبه هر ورق باید با ورق بعدی همپوشانی حداقل ۵ سانتی متری داشته باشد تا درزها کاملاً بسته و نشت بتن جلوگیری شود.
پس از تنظیم ورق ها، آن ها با پیچ های سر مته ای، پرچ یا جوش نقطه ای به تیرها متصل می شوند تا در هنگام بتن ریزی حرکت نکنند. همچنین در نقاط اتصال ورق ها به دیوار یا تیرهای کناری، از نبشی های لبه و نوارهای درزگیر استفاده می شود تا بتن از کناره ها بیرون نریزد. - نصب گل میخ ها (Stud Welding)
پس از ثابت شدن ورق ها، نوبت به نصب گل میخ ها می رسد. گل میخ ها با دستگاه جوش قوسی بر روی تیرهای فولادی نصب می شوند تا اتصال کامل بین ورق و بتن ایجاد شود. تعداد و فاصله گل میخ ها بسته به نوع عرشه فولادی، ضخامت بتن و نوع بارگذاری تعیین می شود، اما معمولاً در هر متر مربع بین ۴ تا ۶ عدد گل میخ مورد نیاز است.
کیفیت جوشکاری گل میخ ها بسیار حیاتی است، زیرا ضعف در جوش باعث لغزش میان بتن و فولاد می شود و عملکرد مرکب از بین می رود. پس از نصب، باید تمام گل میخ ها از نظر ارتفاع، زاویه و کیفیت جوش مورد بازرسی قرار گیرند. - نصب آرماتور حرارتی و افت
در مرحله بعد، شبکه آرماتورهای حرارتی و افت بر روی ورق ها قرار داده می شود. این شبکه معمولاً از میلگردهای نمره ۶ یا ۸ میلی متر با فواصل ۲۰ تا ۲۵ سانتی متر تشکیل شده است. وظیفه اصلی این میلگردها جلوگیری از ترک خوردن بتن در اثر تغییر دما یا انقباض است.
برای ثابت نگه داشتن شبکه میلگردی، از پایه های پلاستیکی یا لقمه های فلزی استفاده می شود تا میلگردها در فاصله مناسب از سطح ورق قرار بگیرند و به طور کامل در داخل بتن مدفون شوند. - نصب قالب های کناری و بازشوها
در قسمت هایی که سقف به دیوار یا تیر کناری می رسد، از قالب های فلزی یا نبشی های مرزی استفاده می شود تا بتن از لبه ها بیرون نزند. همچنین در محل عبور داکت ها، چاه های تأسیساتی یا بازشوهای بزرگ، از قاب های تقویتی فلزی برای افزایش پایداری استفاده می شود. این مرحله اهمیت زیادی در جلوگیری از نشت بتن و شکل گیری دقیق هندسه سقف دارد. - بتن ریزی سقف عرشه فولادی

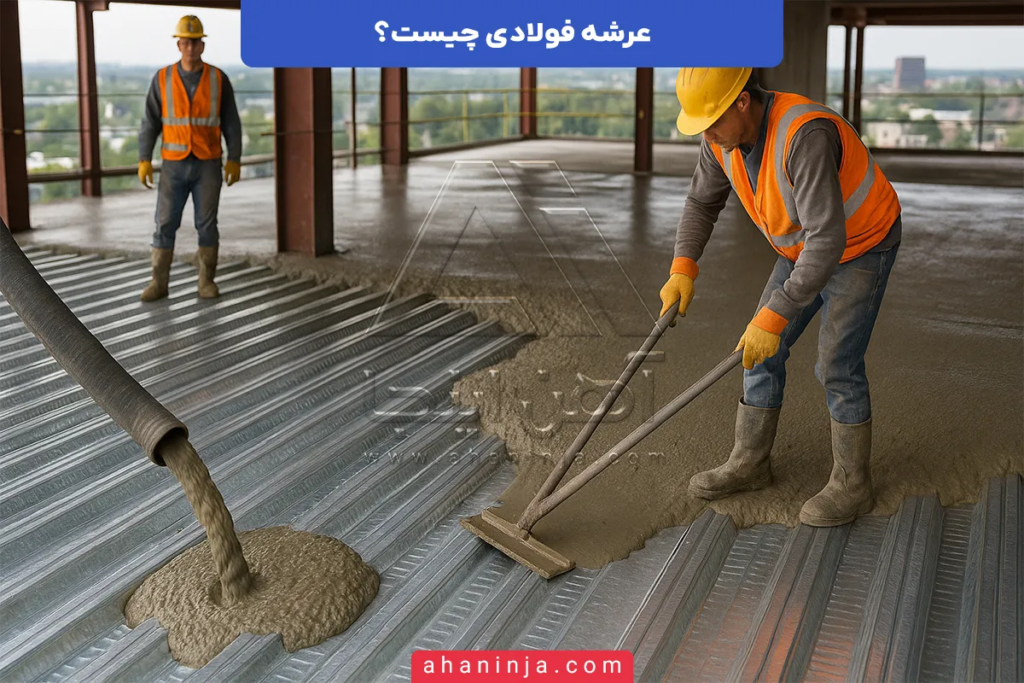

پس از تکمیل آماده سازی، بتن با پمپ یا باکت های مخصوص روی ورق ها ریخته می شود. در زمان بتن ریزی، باید از ریختن بتن در یک نقطه خودداری کرد تا فشار ناگهانی روی ورق ها ایجاد نشود. بتن باید به طور یکنواخت پخش و با ویبراتور مخصوص متراکم شود تا حفره های هوا از بین برود و چسبندگی بین بتن و فولاد کامل شود.
ضخامت بتن معمولاً بین ۵ تا ۱۰ سانتی متر است و پس از پخش یکنواخت، سطح بتن با ماله یا شمشه فلزی تسطیح می شود. رعایت نسبت درست آب به سیمان و استفاده از افزودنی های ضد جمع شدگی و زودگیر در این مرحله اهمیت بالایی دارد. - عمل آوری و نگهداری بتن (Curing)
پس از بتن ریزی، مرحله عمل آوری بتن آغاز می شود تا مقاومت نهایی سقف حاصل گردد. برای این کار، سطح بتن به مدت حداقل ۷ روز مرطوب نگه داشته می شود تا از تبخیر سریع آب و ایجاد ترک جلوگیری شود. در پروژه های بزرگ، معمولاً از پوشش های نایلونی یا مواد عمل آور مخصوص (Curing Compound) استفاده می شود تا رطوبت حفظ گردد. پس از پایان دوره عمل آوری، بتن به مقاومت مطلوب خود می رسد و سقف آماده بارگذاری سبک و سپس کف سازی نهایی است. - بازرسی نهایی و کنترل کیفیت
در آخرین مرحله، تمام بخش های اجرا شده شامل ورق ها، گل میخ ها، آرماتورها، ضخامت بتن، یکنواختی سطح و تراز سقف بررسی می شوند. همچنین باید از سلامت جوش ها، عدم ترک خوردگی سطح و استحکام کافی بتن اطمینان حاصل شود. در صورت نیاز، نمونه هایی از بتن برای آزمایش مقاومت فشاری به آزمایشگاه ارسال می شود.
در نهایت، اجرای دقیق و اصولی تمام این مراحل باعث می شود سقف عرشه فولادی به صورت یکپارچه، ایمن و بادوام عمل کند. دقت در نصب گل میخ ها، جوشکاری استاندارد، کنترل ضخامت بتن و نگهداری مناسب پس از بتن ریزی، از عوامل اصلی موفقیت در اجرای این نوع سقف هستند.
به همین دلیل، توصیه می شود تمام مراحل زیر نظر مهندسان ناظر و افراد متخصص انجام شود تا سیستم مرکب فولاد و بتن با بیشترین راندمان و ایمنی در پروژه به کار گرفته شود.
ویژگی های سقف عرشه فولادی
سقف عرشه فولادی یکی از مدرن ترین و پرکاربردترین انواع سقف در سازه های فولادی است که به دلیل ترکیب همزمان استحکام، سرعت اجرا و صرفه اقتصادی، به سرعت جایگزین روش های سنتی شده است. این سیستم ویژگی های فنی، اجرایی و اقتصادی متعددی دارد که در ادامه به صورت کامل و دقیق توضیح داده می شود:
- وزن سبک و کاهش بار مرده سازه
یکی از اصلی ترین ویژگی های سقف عرشه فولادی، کاهش وزن کلی ساختمان است. چون در این روش از قالب های موقتی و آرماتور زیاد استفاده نمی شود، وزن سقف نسبت به سیستم های سنتی مانند تیرچه بلوک یا دال بتنی، تا حدود ۳۰ درصد سبک تر است. این موضوع باعث کاهش بار وارد بر ستون ها، تیرها و فونداسیون می شود و در نهایت ابعاد مقاطع فولادی و هزینه های ساخت کاهش می یابد. - سرعت بالای اجرا
اجرای این نوع سقف به دلیل استفاده از ورق های فولادی گالوانیزه آماده، بسیار سریع تر از روش های سنتی انجام می شود. ورق ها به صورت پیش ساخته از کارخانه به محل پروژه آورده شده و به راحتی روی تیرها نصب می شوند. حذف قالب بندی چوبی، امکان بتن ریزی سریع و اجرای همزمان چند طبقه باعث می شود زمان اجرای پروژه تا ۵۰ درصد کمتر شود. - استحکام خمشی و برشی بالا
سیستم ترکیبی بتن و فولاد باعث می شود سقف در برابر نیروهای فشاری، کششی و خمشی عملکرد بسیار خوبی داشته باشد. در واقع، بتن در بالا نیروهای فشاری را تحمل می کند و فولاد در پایین نیروهای کششی را، و همین همکاری باعث افزایش استحکام کلی سقف می شود. علاوه بر آن، وجود گل میخ ها باعث می شود نیروی برشی میان فولاد و بتن به صورت کامل منتقل شود و هیچ لغزشی بین این دو ماده رخ ندهد. - مقاومت بالا در برابر زلزله
یکی از مزایای فنی مهم این سیستم، عملکرد مناسب در برابر نیروهای جانبی مانند زلزله است. سبک بودن سقف باعث کاهش جرم کلی سازه می شود که در زلزله به معنای نیروی جانبی کمتر است. از طرف دیگر، اتصال کامل میان ورق فولادی، تیرها و بتن باعث می شود سقف به صورت یکپارچه عمل کند و پایداری سازه افزایش یابد. - افزایش ایمنی در حین اجرا
از آنجا که ورق فولادی نقش قالب ماندگار را دارد، نیازی به داربست یا پایه های نگهدارنده در زیر سقف نیست. این موضوع باعث کاهش خطر سقوط یا آسیب دیدگی کارگران در زمان اجرا می شود. علاوه بر آن، سطح ورق ها ضد لغزش طراحی شده تا رفت و آمد نیروها هنگام بتن ریزی ایمن تر باشد. - دوام بالا و عمر مفید طولانی
استفاده از ورق های فولادی گالوانیزه باعث می شود سقف در برابر رطوبت، خوردگی و زنگ زدگی مقاوم باشد. همچنین ترکیب بتن و فولاد مانع نفوذ رطوبت و عوامل خورنده به بخش های داخلی سقف می شود. در صورت اجرای اصولی، عمر مفید سقف عرشه فولادی بیش از ۵۰ سال برآورد می شود و در طول این مدت نیاز به تعمیر یا نگهداری خاصی ندارد. - مقاومت قابل تقویت در برابر آتش
در حالت استاندارد، سقف عرشه فولادی می تواند بین ۳۰ تا ۶۰ دقیقه در برابر حرارت مستقیم مقاومت کند. در صورت استفاده از پوشش های ضد حریق مانند رنگ های نسوز یا اسپری های معدنی، این زمان تا ۹۰ دقیقه نیز افزایش می یابد. این ویژگی برای ساختمان های تجاری، بیمارستان ها و برج های مرتفع اهمیت ویژه ای دارد. - انعطاف پذیری بالا در طراحی و اجرا
سقف عرشه فولادی را می توان برای دهانه های مختلف از ۲ تا ۵ متر طراحی کرد. بسته به نوع پروژه، ضخامت ورق، ارتفاع موج و ضخامت بتن تغییر می کند. همچنین این سیستم امکان اجرای بازشوها، عبور تأسیسات، نصب سقف کاذب و اجرای کف سازی های متنوع را فراهم می کند. در نتیجه، مهندسان معمار و طراحان می توانند بدون محدودیت خاصی از این سیستم در پروژه های مختلف استفاده کنند. - صرفه اقتصادی در بلندمدت
هرچند ممکن است هزینه اولیه خرید ورق های فولادی و گل میخ کمی بالاتر از قالب های سنتی باشد، اما در مجموع، هزینه کل اجرای پروژه با این سیستم کاهش می یابد. چون زمان اجرا کمتر، نیروی انسانی کمتر و مصرف مصالح محدودتر است. به علاوه، وزن پایین سقف باعث کاهش هزینه فونداسیون و اسکلت اصلی می شود که در پروژه های بزرگ تفاوت قابل توجهی ایجاد می کند. - ایجاد سطح زیرین منظم و کاربردی برای تأسیسات
یکی از ویژگی های کاربردی این سقف، ظاهر منظم زیر ورق ها است که می توان از آن برای عبور تأسیسات مکانیکی و برقی استفاده کرد. در بسیاری از پروژه ها، نیاز به سقف کاذب وجود ندارد، چون سطح زیرین سقف فلزی زیبا و یکنواخت است. این ویژگی علاوه بر صرفه جویی در هزینه، باعث تسهیل تعمیرات تأسیسات در آینده می شود. - کاهش لرزش و صدای انتقالی
طراحی ذوزنقه ای ورق های فولادی و استفاده از بتن با تراکم مناسب باعث کاهش لرزش های سطحی و صدای انتقالی در ساختمان می شود. این ویژگی به ویژه در برج ها و ساختمان های اداری چندطبقه اهمیت دارد و راحتی بیشتری برای ساکنان فراهم می کند. - سازگاری با استانداردهای بین المللی
سیستم سقف عرشه فولادی بر اساس استانداردهای معتبر بین المللی مانند AISI، ASTM و EN 1090 طراحی و تولید می شود. این استانداردها الزامات مربوط به مقاومت، ابعاد، ضخامت و روش های اتصال را مشخص کرده اند و باعث می شوند اجرای پروژه ها از نظر کیفیت و ایمنی کاملاً قابل اعتماد باشد.
در مجموع، ویژگی های سقف عرشه فولادی نشان می دهد که این سیستم نه تنها از نظر فنی و مهندسی برتر است، بلکه از لحاظ اقتصادی و اجرایی نیز مزایای چشمگیری دارد. سبک بودن، دوام بالا، اجرای سریع و عملکرد ایمن در برابر زلزله و آتش، این سقف را به گزینه ای ایده آل برای ساخت انواع سازه های مدرن تبدیل کرده است.
کاربرد های سقف عرشه فولادی
سقف عرشه فولادی به دلیل ترکیب بی نظیر استحکام، وزن سبک، سرعت اجرا و دوام بالا، در پروژه های مختلف عمرانی، صنعتی و ساختمانی مورد استفاده قرار می گیرد. این نوع سقف به راحتی می تواند جایگزین سیستم های سنتی مانند دال بتنی و تیرچه بلوک شود و در بسیاری از پروژه های بزرگ، به عنوان گزینه اصلی طراحی انتخاب می شود. در ادامه، مهم ترین کاربرد های سقف عرشه فولادی را با جزئیات بررسی می کنیم:
- ساختمان های چند طبقه و برج ها
در ساختمان های بلندمرتبه، کاهش وزن سازه و سرعت اجرا اهمیت زیادی دارد. استفاده از سقف عرشه فولادی باعث می شود وزن هر طبقه کمتر شود و فونداسیون سبک تری نیاز باشد. همچنین امکان بتن ریزی همزمان چند طبقه وجود دارد که سرعت اجرای پروژه را به شکل قابل توجهی افزایش می دهد. در پروژه های اداری و مسکونی بلند، این نوع سقف یکی از انتخاب های اصلی مهندسان سازه است. - پارکینگ های طبقاتی
در پارکینگ های چند طبقه، سقف باید تحمل بار زیاد خودروها را داشته باشد و در عین حال اجرای سریع و ایمنی بالا فراهم کند. عرشه فولادی با ترکیب بتن و فولاد، مقاومت بسیار بالایی در برابر بارهای زنده دارد و در برابر لرزش های ناشی از تردد خودروها عملکرد پایداری دارد. علاوه بر این، سطح زیرین آن برای عبور لوله های روشنایی و تهویه بسیار مناسب است و نیازی به سقف کاذب ندارد. - سوله ها و سالن های صنعتی
در ساختمان های صنعتی، سرعت نصب و مقاومت در برابر نیروهای ارتعاشی اهمیت زیادی دارد. سقف عرشه فولادی به دلیل وزن کم و قابلیت نصب آسان، در سوله های تولیدی، انبارها، کارگاه ها و سالن های بزرگ استفاده می شود. این سقف می تواند دهانه های نسبتاً بلند را بدون نیاز به تیرهای فرعی زیاد پوشش دهد و در برابر شرایط محیطی سخت مثل رطوبت، دما و ارتعاش، مقاومت مطلوبی داشته باشد. - پروژه های تجاری و اداری بزرگ
در مراکز خرید، مجتمع های تجاری و ساختمان های اداری، اجرای سریع و تمیز سقف اهمیت بالایی دارد. استفاده از ورق های فولادی گالوانیزه باعث می شود سطح زیر سقف صاف و یکنواخت باشد و بتوان به راحتی تأسیسات برقی، تهویه مطبوع و سیستم های اطفاء حریق را از زیر سقف عبور داد. همچنین با رنگ آمیزی سطح زیرین، می توان جلوه معماری زیبایی ایجاد کرد. - پل ها و عرشه های فلزی
در ساخت پل های کوچک و متوسط، از عرشه فولادی به عنوان سطح عبوری و قالب بتن استفاده می شود. ترکیب بتن و فولاد در این سازه ها باعث افزایش مقاومت خمشی و برشی پل می شود. علاوه بر آن، وزن پایین این نوع عرشه، امکان نصب سریع و آسان در محل های صعب العبور را فراهم می کند. - ساختمان های بیمارستانی و مراکز حساس
در ساختمان هایی که نیاز به ایمنی بالا دارند، مانند بیمارستان ها یا مراکز داده (Data Center)، استفاده از سقف عرشه فولادی به دلیل مقاومت بالا در برابر آتش و زلزله بسیار رایج است. این سقف ها در برابر حرارت مقاوم هستند و می توانند با پوشش ضد حریق، زمان پایداری سازه را تا ۹۰ دقیقه افزایش دهند. - پروژه های بازسازی و بهسازی ساختمان ها
در پروژه های بازسازی، وزن زیاد سقف های سنتی می تواند خطرناک باشد. در این موارد، استفاده از عرشه فولادی سبک بهترین گزینه است، چون وزن بسیار کمی دارد و نیازی به تغییر سازه اصلی نیست. علاوه بر این، اجرای سریع و تمیز آن باعث می شود بدون توقف فعالیت های ساختمان، بازسازی انجام شود. - ساختمان های آموزشی و ورزشی
در مدارس، دانشگاه ها و سالن های ورزشی، این سقف به دلیل دوام بالا، ایمنی در برابر زلزله و نگهداری آسان مورد توجه است. به خصوص در پروژه هایی که نیاز به فضاهای باز و دهانه های بلند دارند، عرشه فولادی انتخابی ایده آل به حساب می آید. - مناطق مرطوب، ساحلی و پروژه های دریایی
در مناطق با رطوبت بالا یا نزدیک دریا، استفاده از ورق های گالوانیزه پوشش دار در سقف عرشه فولادی باعث افزایش عمر مفید سازه می شود. این سقف ها در برابر خوردگی، زنگ زدگی و رطوبت مقاومت بالایی دارند و در اسکله ها، انبارهای ساحلی و تأسیسات دریایی کاربرد گسترده ای پیدا کرده اند. - سازه های موقت و کارگاهی
در برخی پروژه ها که نیاز به اجرای سریع و باز کردن سازه در آینده وجود دارد، از سقف عرشه فولادی سبک استفاده می شود. این نوع سقف به راحتی نصب و باز می شود و امکان استفاده مجدد از ورق ها در پروژه های دیگر وجود دارد، که از نظر اقتصادی بسیار به صرفه است.
در مجموع، سقف عرشه فولادی به دلیل استحکام بالا، وزن کم، سرعت نصب، دوام طولانی و سازگاری با انواع کاربری ها، در بسیاری از پروژه های ساختمانی، صنعتی و زیرساختی به کار گرفته می شود. این سیستم به نوعی استاندارد جدید ساخت و ساز مدرن محسوب می شود و به معماران و مهندسان اجازه می دهد پروژه هایی ایمن تر، سبک تر و مقرون به صرفه تر طراحی و اجرا کنند.
مزایای سقف عرشه فولادی
سقف عرشه فولادی یکی از پیشرفته ترین و به صرفه ترین سیستم های سقف در سازه های فولادی است که به دلیل ویژگی های مهندسی دقیق و عملکرد مرکب بتن و فولاد، مزایای فنی، اقتصادی و اجرایی زیادی دارد. در ادامه، تمام مزایای مهم این سیستم را با توضیحات کامل بررسی می کنیم:
- کاهش وزن سازه و بار مرده ساختمان
استفاده از ورق های فولادی گالوانیزه به عنوان قالب ماندگار باعث می شود دیگر نیازی به قالب های چوبی یا مقادیر زیاد آرماتور نباشد. این موضوع وزن سقف را تا حدود ۳۰ درصد کمتر از سقف های سنتی مانند تیرچه بلوک یا دال بتنی می کند. وزن کمتر یعنی فشار کمتر روی ستون ها و فونداسیون، در نتیجه سازه سبک تر، ایمن تر و اقتصادی تر طراحی می شود. - افزایش سرعت اجرا و بهره وری بالا
یکی از دلایل اصلی محبوبیت سقف عرشه فولادی سرعت بالای اجرا است. ورق های گالوانیزه در کارخانه فرم دهی شده و آماده نصب به محل پروژه ارسال می شوند. نصب این ورق ها بسیار سریع انجام می شود و چون قالب بندی حذف شده، بلافاصله می توان بتن ریزی را شروع کرد. این روش در پروژه های بزرگ، زمان اجرای سقف را تا نصف روش های سنتی کاهش می دهد و امکان بتن ریزی همزمان چند طبقه را فراهم می کند. - صرفه اقتصادی در کوتاه مدت و بلندمدت
شاید در نگاه اول هزینه ورق گالوانیزه بیشتر از قالب چوبی به نظر برسد، اما در مجموع هزینه کل پروژه کاهش می یابد. چون اجرای سریع، کاهش نیروی انسانی، مصرف کمتر بتن و میلگرد و حذف قالب بندی باعث صرفه جویی قابل توجهی در زمان و هزینه می شود. از طرف دیگر، سبک شدن وزن سازه موجب کاهش هزینه فونداسیون و تیرریزی نیز می گردد. - افزایش ایمنی در زمان اجرا
در سیستم عرشه فولادی، ورق های گالوانیزه خودشان به عنوان قالب ماندگار عمل می کنند و نیازی به استفاده از پایه های زیر سقف یا داربست های سنگین نیست. همین ویژگی باعث می شود کارگران بتوانند روی ورق ها حرکت کنند و بتن ریزی را با ایمنی بیشتری انجام دهند. علاوه بر آن، خطر ریزش قالب یا سقوط قطعات در حین کار تقریباً از بین می رود. - استحکام بالا در برابر نیروهای فشاری و کششی
ترکیب فولاد و بتن باعث می شود هرکدام در بهترین حالت مقاومتی خود عمل کنند. فولاد نیروهای کششی را تحمل می کند و بتن نیروهای فشاری را، و در کنار هم سیستم یکپارچه و مقاومی می سازند. وجود گل میخ های برشی نیز باعث می شود بتن و فولاد کاملاً به هم متصل شده و در برابر بارهای خمشی و برشی مقاومت بالایی داشته باشند. - عملکرد مناسب در برابر زلزله
از آنجا که وزن این سقف کمتر است، نیروهای جانبی ناشی از زلزله نیز کاهش می یابد. همچنین به دلیل اتصال کامل اجزای سقف، بارها به صورت یکنواخت بین تیرها و ستون ها توزیع می شوند. این رفتار یکپارچه و سبک بودن سقف باعث افزایش پایداری و کاهش خسارت در هنگام زلزله می شود. - مقاومت در برابر آتش و حرارت
سقف عرشه فولادی در حالت عادی می تواند حدود ۳۰ تا ۶۰ دقیقه در برابر حرارت مستقیم مقاومت کند. اگر از پوشش های ضد حریق مانند اسپری معدنی یا رنگ های نسوز استفاده شود، این مقاومت تا ۹۰ دقیقه افزایش می یابد. این ویژگی برای ساختمان های عمومی و بلندمرتبه اهمیت بالایی دارد و باعث افزایش ایمنی ساکنان می شود. - دوام بالا و عمر طولانی
استفاده از فولاد گالوانیزه باعث مقاومت زیاد در برابر رطوبت، زنگ زدگی و خوردگی می شود. بتن نیز از ورق های فلزی در برابر عوامل محیطی محافظت می کند. اگر سقف به درستی اجرا و عمل آوری شود، عمر مفید آن بیش از ۵۰ سال خواهد بود و نیاز به نگهداری خاصی ندارد. - یکپارچگی و پایداری سازه
به دلیل اتصال کامل بتن، ورق فولادی، گل میخ و تیرهای سازه، کل سیستم سقف به صورت یک واحد عمل می کند. این یکپارچگی باعث می شود سقف در برابر نیروهای متمرکز یا تغییر شکل های موضعی مقاومت زیادی داشته باشد و از لرزش های مزاحم جلوگیری کند. - امکان اجرای بازشوها و عبور تأسیسات
یکی از مزایای کاربردی این سقف، قابلیت اجرای آسان بازشوها، داکت های تأسیساتی و چاه های سرویس است. ورق های فولادی به راحتی در محل های مشخص برش داده می شوند و پس از آن با تقویت اطراف بازشو، عملکرد سازه ای حفظ می شود. این ویژگی باعث می شود اجرای سیستم های برق، تهویه و لوله کشی سریع و تمیز انجام شود. - ظاهر منظم و زیبای زیر سقف
سطح زیرین ورق های فولادی به صورت صاف و منظم است، بنابراین در بسیاری از پروژه ها نیازی به اجرای سقف کاذب وجود ندارد. این موضوع علاوه بر صرفه جویی در هزینه، باعث سهولت دسترسی به تأسیسات و حفظ زیبایی صنعتی محیط نیز می شود. - کاهش لرزش و صدای انتقالی
در ساختمان هایی مانند دفاتر، مراکز آموزشی یا برج های مسکونی، لرزش کف و انتقال صدا اهمیت زیادی دارد. استفاده از ورق های ذوزنقه ای با طراحی مناسب و بتن متراکم، لرزش و صدای عبوری را کاهش می دهد و محیطی آرام تر و پایدارتر فراهم می کند. - قابلیت استفاده در پروژه های مختلف
این سقف را می توان در انواع پروژه ها از سوله های صنعتی و کارگاه ها گرفته تا برج های مرتفع، مراکز تجاری، بیمارستان ها و پل ها به کار برد. بسته به نوع پروژه، ضخامت ورق، نوع فولاد، ارتفاع موج و ضخامت بتن تغییر داده می شود تا عملکرد سازه ای بهینه حاصل شود. - سازگاری با استانداردهای جهانی و کنترل کیفیت آسان
تولید ورق های فولادی و طراحی این نوع سقف مطابق با استانداردهای جهانی مانند AISI، ASTM و EN 1090 انجام می شود. به همین دلیل، کنترل کیفیت مصالح و اجرای پروژه به سادگی امکان پذیر است و نتیجه نهایی از نظر ایمنی و دوام، قابل اطمینان خواهد بود. - دوستدار محیط زیست و قابل بازیافت
در نهایت، تمام اجزای سقف عرشه فولادی از فولاد و بتن ساخته شده اند که هر دو قابل بازیافت هستند. حذف قالب های چوبی و کاهش ضایعات ساختمانی نیز باعث می شود این سیستم از نظر زیست محیطی گزینه ای سازگارتر و پایدارتر باشد.
در مجموع، می توان گفت که سقف عرشه فولادی ترکیبی از مزایای فنی و اقتصادی است؛ سیستمی که هم سبک تر و ایمن تر از روش های قدیمی است، هم سریع تر اجرا می شود و هم دوام و زیبایی بیشتری دارد. این مزایا باعث شده تا امروزه در اغلب پروژه های مدرن، سقف عرشه فولادی به عنوان انتخاب اول مهندسان سازه و معماران شناخته شود.
معایب و محدودیتی های استفاده از عرشه فولادی
هرچند سقف عرشه فولادی یکی از کارآمدترین و اقتصادی ترین سیستم های سقف در سازه های فولادی است، اما مانند هر فناوری دیگر، معایب و محدودیت های خاص خود را دارد که باید پیش از طراحی و اجرا مورد توجه قرار گیرند. شناخت این موارد به مهندسان و مجریان کمک می کند تا از بروز خطاهای اجرایی جلوگیری کنند و سقف عملکرد واقعی و ایمن خود را حفظ کند. در ادامه، تمام معایب و محدودیت های مهم این سیستم را به صورت کامل توضیح می دهیم:
- نیاز به نیروی متخصص برای جوشکاری گل میخ ها
یکی از حساس ترین بخش های اجرای سقف عرشه فولادی، جوشکاری صحیح گل میخ ها است. اگر گل میخ ها به درستی و با دستگاه مخصوص نصب نشوند، اتصال کامل بین ورق فولادی و بتن برقرار نمی شود و عملکرد مرکب سقف از بین می رود. متأسفانه در برخی پروژه ها، به دلیل استفاده از نیروی غیرمتخصص یا دستگاه های غیراستاندارد، جوش گل میخ ها کیفیت لازم را ندارد و این موضوع در آینده باعث ایجاد ترک یا لغزش در سقف می شود. - وابستگی به کیفیت ورق فولادی گالوانیزه
در این سیستم، ورق فولادی نقش قالب دائمی و بخش اصلی انتقال نیرو را دارد. اگر ورق از فولاد بی کیفیت یا گالوانیزه ضعیف تولید شده باشد، در معرض رطوبت یا شرایط جوی دچار زنگ زدگی و خوردگی می شود. در نتیجه، استحکام و دوام کل سقف کاهش پیدا می کند. بنابراین تأمین ورق از کارخانه های معتبر و با ضخامت استاندارد، اهمیت بالایی دارد و نباید نادیده گرفته شود. - محدودیت در پوشش دهانه های بزرگ بدون تیر میانی
به طور معمول، سقف عرشه فولادی برای دهانه هایی تا حدود ۴.۵ تا ۵ متر بدون تیر میانی مناسب است. در دهانه های بلندتر، ورق فولادی به تنهایی توان تحمل وزن بتن و بارهای زنده را ندارد و لازم است از تیرهای فرعی اضافی یا تقویت کننده های زیر سقف استفاده شود. این موضوع در پروژه هایی با فضاهای باز و دهانه های زیاد، محدودیت طراحی ایجاد می کند. - هزینه اولیه نسبتاً بالاتر در مرحله خرید مصالح
هرچند در مجموع، این سیستم اقتصادی تر از روش های سنتی است، اما در ابتدای کار ممکن است هزینه خرید ورق گالوانیزه، گل میخ و تجهیزات جوشکاری کمی بیشتر باشد. این مسئله به ویژه در پروژه های کوچک می تواند محسوس باشد. البته در پروژه های بزرگ و چندطبقه، صرفه جویی در زمان و نیروی انسانی، این هزینه را جبران می کند. - نیاز به دقت بالا در تراز کردن تیرها
پیش از نصب ورق ها، باید تیرهای اصلی و فرعی کاملاً تراز باشند. اگر تیرها حتی چند میلی متر اختلاف ارتفاع داشته باشند، ورق های فولادی به درستی روی آن ها نمی نشینند و در هنگام بتن ریزی، احتمال تجمع بتن در نقاطی خاص و افزایش وزن موضعی وجود دارد. این امر ممکن است باعث تغییر شکل یا خمش ناخواسته در سقف شود. - محدودیت در تعمیر و تغییرات بعدی
پس از اجرای سقف عرشه فولادی، ورق های فولادی در زیر بتن مدفون می شوند و به راحتی قابل دسترسی نیستند. در صورتی که در آینده نیاز به تغییر در مسیر تأسیسات یا ایجاد بازشوهای جدید باشد، بریدن بتن و ورق همزمان دشوار است و در صورت انجام اشتباه، ممکن است به عملکرد سقف آسیب وارد شود. بنابراین طراحی اولیه باید با پیش بینی دقیق تمام مسیرهای تأسیساتی انجام گیرد. - لزوم رعایت استانداردهای دقیق در بتن ریزی و عمل آوری
اگر در زمان بتن ریزی، بتن به طور یکنواخت پخش نشود یا تراکم کافی نداشته باشد، مقاومت نهایی سقف کاهش پیدا می کند. همچنین اگر عمل آوری بتن به درستی انجام نشود و سطح سقف سریع خشک شود، احتمال ترک خوردگی در بتن وجود دارد. اجرای اصولی این مرحله نیازمند تجربه، ابزار مناسب و نظارت دقیق است. - نیاز به برنامه ریزی دقیق برای حمل و نصب ورق ها
ورق های فولادی معمولاً در طول های زیاد (۳ تا ۶ متر) تولید می شوند و به همین دلیل، حمل و جابه جایی آن ها در محل پروژه باید با دقت انجام شود. در صورت خم شدن یا آسیب دیدن ورق، استحکام و شکل هندسی آن از بین می رود و دیگر نمی تواند نقش قالب مقاوم را به درستی ایفا کند. استفاده از جرثقیل و روش های ایمن حمل ضروری است. - رفتار ضعیف تر در برابر آتش بدون پوشش محافظ
در حالت عادی، فولاد در دمای حدود ۵۰۰ درجه سانتی گراد مقاومت خود را از دست می دهد. بنابراین، اگر از پوشش ضد حریق استفاده نشود، در آتش سوزی های شدید ممکن است عملکرد سقف دچار افت شود. در پروژه هایی مانند بیمارستان ها، مراکز تجاری و ساختمان های عمومی، استفاده از رنگ یا اسپری ضد حریق الزامی است تا زمان مقاومت سقف به ۹۰ دقیقه یا بیشتر برسد. - وابستگی به کیفیت اجرای جزئیات اتصالات
اتصالات میان ورق ها، گل میخ ها و تیرها باید دقیق و مطابق نقشه های اجرایی انجام شود. کوچک ترین اشتباه در فاصله گذاری گل میخ ها یا جوش ناکافی، می تواند باعث از بین رفتن عملکرد مرکب و افت استحکام سقف شود. به همین دلیل، حضور مهندس ناظر در تمام مراحل اجرا ضروری است. - لزوم استفاده از دستگاه های مخصوص برای برش و فرم دهی
در پروژه هایی که نیاز به برش های خاص، بازشوها یا لبه های خمیده وجود دارد، باید از دستگاه های مخصوص نورد و برش استفاده شود. انجام برش با ابزار غیرمکانیکی مثل سنگ فرز، باعث آسیب به پوشش گالوانیزه و افزایش احتمال زنگ زدگی در محل برش می شود. - وابستگی به شرایط آب و هوایی در زمان بتن ریزی
اگر بتن ریزی در شرایط آب و هوایی نامناسب مانند باران، سرمای شدید یا گرمای زیاد انجام شود، کیفیت بتن کاهش می یابد. در مناطق مرطوب یا سردسیر، لازم است از افزودنی های مخصوص یا پوشش های موقت استفاده شود تا از یخ زدگی یا شستشوی سطح بتن جلوگیری گردد.
در مجموع، می توان گفت که سقف عرشه فولادی در صورتی که با رعایت کامل اصول طراحی، استفاده از مصالح استاندارد و اجرای صحیح انجام شود، یک سیستم ایمن، بادوام و به صرفه است. اما اگر هرکدام از این مراحل با بی دقتی انجام شود، معایب ذکرشده می تواند باعث کاهش کارایی یا حتی خطرات جدی در طول عمر سازه شود. به همین دلیل، اجرای این سقف باید حتماً توسط تیم های متخصص، مهندسان ناظر مجرب و با نظارت دقیق فنی انجام گیرد تا تمام مزایای آن به صورت واقعی در پروژه به دست آید.
نکات مهم در استفاده و نگهداری از سقف عرشه فولادی
اجرای اصولی سقف عرشه فولادی فقط نیمی از کار است؛ نیمه دیگر آن، استفاده و نگهداری درست از این سیستم در طول عمر بهره‌برداری ساختمان است. اگر نگهداری صحیح انجام نشود، حتی مقاوم‌ترین سقف‌ها هم در طول زمان دچار آسیب یا افت عملکرد می‌شوند. در ادامه، مهم‌ترین نکات فنی و اجرایی مربوط به استفاده، نگهداری و افزایش عمر مفید سقف عرشه فولادی را بهصورت کامل و تخصصی بررسی می کنیم:
- استفاده از مصالح استاندارد و تأیید شده
نخستین گام برای داشتن سقفی بادوام، انتخاب مصالح استاندارد است. ورقهای فولادی گالوانیزه باید از کارخانه‌های معتبر تهیه شوند و ضخامت، پوشش روی و شکل ذوزنقه‌ای آن‌ها مطابق استانداردهای AISI و ISIRI 2098 باشد. ورقهای نامرغوب یا با پوشش روی نازک، در مدت کوتاهی دچار زنگ‌زدگی می‌شوند و باعث کاهش مقاومت سقف خواهند شد. همچنین استفاده از گل‌میخ‌های دارای گواهی کنترل کیفی و دستگاه جوش استاندارد از الزامات اساسی است. - بازرسی منظم اتصالات و جوش‌ها
اتصالات بین گل‌میخ‌ها، تیرها و ورق فولادی باید هر چند سال یک‌بار مورد بازدید فنی قرار گیرد. در صورت مشاهده ترک، پوسته شدن جوش یا زنگ‌زدگی در اطراف گل‌میخ‌ها، لازم است عملیات ترمیم یا جوش مجدد توسط تیم متخصص انجام شود. کنترل اتصالات از بروز مشکلات ساختاری و کاهش عملکرد مرکب جلوگیری می‌کند. - رعایت روش‌های صحیح بتن‌ریزی و عمل‌آوری
در مرحله بتن‌ریزی، باید دقت شود که بتن بهصورت یکنواخت روی تمام سطح پخش شود. بتن غلیظ یا رقیق بیش از حد می‌تواند باعث ایجاد حفره یا ترک در سقف شود. همچنین عمل‌آوری مناسب بتن اهمیت ویژه‌ای دارد. حفظ رطوبت سطح حداقل به مدت ۷ روز، مانع از ترک خوردن و ضعف فشاری بتن میشود. در ساختمانهای بزرگ، استفاده از پوشش‌های نایلونی یا مواد عمل‌آور شیمیایی (Curing Compound) توصیه میشود. - جلوگیری از نفوذ رطوبت به بخش فولادی سقف
اگرچه ورقهای فولادی گالوانیزه در برابر رطوبت مقاوم هستند، اما در طول زمان، تماس مستقیم با آب می‌تواند به تدریج پوشش روی آن را تخریب کند. بنابراین باید از نشت لوله‌های تاسیساتی، تجمع آب باران و رطوبت سقف بالایی جلوگیری شود. در صورت مشاهده نشتی یا رطوبت، بلافاصله باید محل مورد نظر عایق‌کاری و خشک شود. - استفاده از پوشش‌های ضد زنگ و ضد حریق
برای ساختمان‌هایی که در مناطق مرطوب، صنعتی یا ساحلی قرار دارند، بهتر است از پوشش‌های محافظ اپوکسی یا رنگ‌های ضد خوردگی در قسمت زیرین ورق‌ها استفاده شود. همچنین در پروژه‌های بزرگ، اجرای پوشش ضد حریق (Fireproof Coating) الزامی است تا در صورت بروز آتش‌سوزی، مقاومت سقف تا ۹۰ دقیقه حفظ شود. - بازرسی دوره‌ای ترک‌ها و تغییر شکل‌های بتن
ترک‌های سطحی در بتن اگرچه معمولاً خطرناک نیستند، اما در صورت ادامه‌دار بودن یا گسترش، باید بررسی شوند. ترک‌های عمیق یا ترک‌هایی که در محل اتصال بتن به تیرها ایجاد می‌شوند، نشانه ضعف در اتصال یا عمل‌آوری نامناسب بتن هستند. در چنین شرایطی، مهندس سازه باید با استفاده از روش‌هایی مانند تزریق رزین اپوکسی یا تعویض موضعی بتن، مشکل را برطرف کند. - پرهیز از سوراخ‌کاری و تخریب بخش فولادی بدون نقشه اجرایی
یکی از اشتباهات رایج در زمان نصب تأسیسات یا بازسازی ساختمان، برش یا سوراخ‌کاری خودسرانه در ورق فولادی زیر سقف است. هرگونه برش بدون محاسبه مهندسی می‌تواند باعث از بین رفتن مسیر انتقال بار و کاهش مقاومت خمشی سقف شود. اگر نیاز به ایجاد بازشو یا عبور لوله وجود دارد، باید ابتدا نقشه سازه‌ای اصلاح شود و اطراف بازشو با نبشی یا ورق تقویتی مقاوم گردد. - رعایت ظرفیت بارگذاری مجاز سقف
هر سقف عرشه فولادی برای ظرفیت بار مشخصی طراحی میشود. انباشت بیش از حد مصالح یا تجهیزات سنگین در زمان بهره‌برداری می‌تواند منجر به تغییر شکل دائم یا ترک در بتن شود. قبل از بارگذاری‌های سنگین، مانند نصب مخازن، دیوارکشی یا تجهیزات صنعتی، باید مقاومت مجاز سقف توسط مهندس محاسب بررسی شود. - حفظ شرایط محیطی و تهویه مناسب
در محیط‌های بسته، تجمع بخار آب یا گازهای خورنده (مثل کارگاه‌های شیمیایی یا آشپزخانه‌های صنعتی) می‌تواند در طول زمان باعث خوردگی سطح زیرین فولاد شود. نصب سیستم تهویه مناسب و گردش هوا در زیر سقف، به حفظ کیفیت و عمر مفید ورقهای فولادی کمک می‌کند. - نظافت و مراقبت دوره‌ای از سطح زیرین سقف
هرچند ورقهای گالوانیزه مقاومت بالایی دارند، اما گردوغبار و آلودگی‌های شیمیایی می‌توانند پوشش محافظ آن‌ها را در طول زمان تضعیف کنند. تمیز کردن سطح زیر سقف هر چند سال یک‌بار با دستمال خشک یا شوینده‌های غیر اسیدی، به حفظ ظاهر و دوام کمک می‌کند. استفاده از مواد شوینده قوی یا برس فلزی ممنوع است، زیرا باعث خراش سطح گالوانیزه میشود. - بازرسی پس از زلزله یا بارهای غیرعادی
پس از وقوع زلزله، باد شدید یا ضربه سنگین، سقف باید از نظر وجود ترک‌های جدید، تغییر شکل تیرها و جداشدگی احتمالی بتن از ورق بررسی شود. در صورت مشاهده هرگونه ناهنجاری، بررسی دقیق توسط تیم سازه‌ای الزامی است تا در صورت نیاز، بخش آسیب دیده ترمیم گردد. - پرهیز از تماس مستقیم با مواد شیمیایی خورنده
موادی مانند اسید، سیمان خشک انباشته، یا نمک‌های صنعتی می‌توانند در تماس طولانی‌مدت با ورقهای گالوانیزه، پوشش روی آن‌ها را تخریب کنند. در پروژه‌هایی که از این مواد استفاده میشود، باید سطح سقف با پوشش محافظ اضافی پوشانده شود تا واکنش شیمیایی رخ ندهد. - تعمیرات و نگهداری با استفاده از مصالح سازگار
در صورت نیاز به ترمیم موضعی بتن یا پوشش فولاد، باید از موادی استفاده شود که از نظر انبساط حرارتی، مقاومت فشاری و چسبندگی با مصالح اصلی سازگار باشند. استفاده از بتن یا ملات نامناسب باعث جداشدگی بین لایه‌ها و کاهش مقاومت سقف میشود. - نظارت مهندسی در تمام مراحل تعمیر و نگهداری
اجرای هر نوع عملیات تعمیراتی، مانند تعویض بخش بتن، افزودن گل‌میخ جدید یا جوش مجدد ورق‌ها، باید تحت نظر مهندس ناظر یا متخصص سازه انجام شود. کوچک‌ترین اشتباه در این بخش می‌تواند تعادل سیستم مرکب بتن و فولاد را مختل کند. - آموزش بهره‌برداران و ساکنان ساختمان
در ساختمان‌هایی که از سقف عرشه فولادی استفاده شده، ساکنان یا بهره‌برداران باید از محدودیت‌های این سیستم آگاه باشند. نباید اجسام بسیار سنگین یا منابع رطوبت‌زا روی کف طبقات قرار گیرد. همچنین در زمان تغییر کاربری ساختمان، باید بررسی شود که سقف توان تحمل بارهای جدید را دارد یا خیر.
در مجموع، نگهداری صحیح از سقف عرشه فولادی شامل نظارت مستمر، جلوگیری از نفوذ رطوبت، رعایت ظرفیت بارگذاری و پرهیز از تغییرات خودسرانه در ساختار سقف است. اجرای این نکات باعث میشود این سیستم مدرن، همان‌طور که طراحی شده، ده‌ها سال بدون افت کیفیت یا نیاز به تعمیرات اساسی عملکرد ایمن و پایداری داشته باشد.
جمع بندی
سقف عرشه فولادی به عنوان یکی از نوآورانه‌ترین سیستم‌های سقف در سازههای فولادی، ترکیبی از استحکام فولاد و دوام بتن را ارائه می‌دهد. این سیستم ضمن کاهش وزن سازه، زمان اجرا را کم و ایمنی را افزایش می‌دهد. استفاده از این نوع سقف در پروژه های بزرگ، نشانه رویکردی مدرن و اقتصادی است.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفه‌ای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. آیا سقف عرشه فولادی در ساختمانهای بتنی هم قابل استفاده است؟
بله، اما بهصورت محدود. در برخی سازههای بتنی میتوان از عرشه فولادی بهعنوان قالب ماندگار استفاده کرد، اما عملکرد مرکب فولاد و بتن در سازههای اسکلت فلزی بهتر است. -
2. مقاومت در برابر آتش سقف عرشه فولادی چقدر است؟
در حالت معمول، مقاومت در برابر آتش حدود ۳۰ تا ۶۰ دقیقه است، اما با استفاده از پوشش ضدحریق میتوان آن را تا ۹۰ دقیقه افزایش داد. -
3. چه نوع بتن برای سقف عرشه فولادی مناسبتر است؟
بتن با مقاومت فشاری حداقل C25 توصیه میشود تا در کنار ورق فولادی عملکرد مطلوب داشته باشد. -
4. آیا امکان عبور تأسیسات از زیر سقف عرشه فولادی وجود دارد؟
بله، معمولاً فضای زیر ورقهای فولادی برای عبور لولهها و کابلهای تأسیسات مناسب است. -
5. عمر مفید سقف عرشه فولادی چقدر است؟
در صورت اجرای صحیح و استفاده از ورقهای گالوانیزه باکیفیت، عمر مفید این سقف بیش از ۵۰ سال خواهد بود.
