میلگرد لنگر مثبت چیست و چه تفاوتی با میلگرد لنگر منفی دارد؟

در سازه های بتنی، بسیاری از تصمیم های فنی که در مرحله طراحی و اجرا گرفته می شوند، مستقیما روی ایمنی و دوام ساختمان اثر می گذارند. یکی از همین تصمیم های مهم، نحوه استفاده از میلگرد لنگر مثبت در تیرهای بتنی است. موضوعی که شاید در نگاه اول صرفا یک جزئیات اجرایی به نظر برسد، اما در عمل می تواند تفاوت بین یک تیر پایدار و یک تیر مستعد ترک یا حتی شکست باشد. وقتی درباره رفتار تیر صحبت می کنیم، فقط با یک عضو ساده روبه رو نیستیم. تیر تحت بارگذاری، دچار خمش می شود و این خمش، نواحی فشاری و کششی ایجاد می کند. در همین نقطه است که نقش میلگردها مشخص می شود. در کنار تمام این مسائل فنی، نباید فراموش کرد که شرایط بازار، نوسانات مصالح و حتی موضوعی مثل قیمت آهن هم روی تصمیم گیری نهایی مهندس و سازنده اثر می گذارد. انتخاب درست نوع و مقدار میلگرد، هم از نظر فنی اهمیت دارد و هم از نظر اقتصادی.

«اگر به دنبال خرید میلگرد هستید، آگاهی از قیمت روز میلگرد اهمیت زیادی دارد. ما در آهن اینجا، قیمت های محصولات را به‌صورت لحظه‌ای، معتبر و شفاف ارائه می دهیم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت میلگرد بزنید.»

در این مقاله به صورت دقیق و کاربردی بررسی می کنیم میلگرد لنگر مثبت چیست، در چه سازه هایی استفاده می شود، چه مدل هایی دارد و چه تفاوتی با میلگرد لنگر منفی دارد، پس در ادامه با ما همراه باشید.

میلگرد لنگر مثبت چیست؟

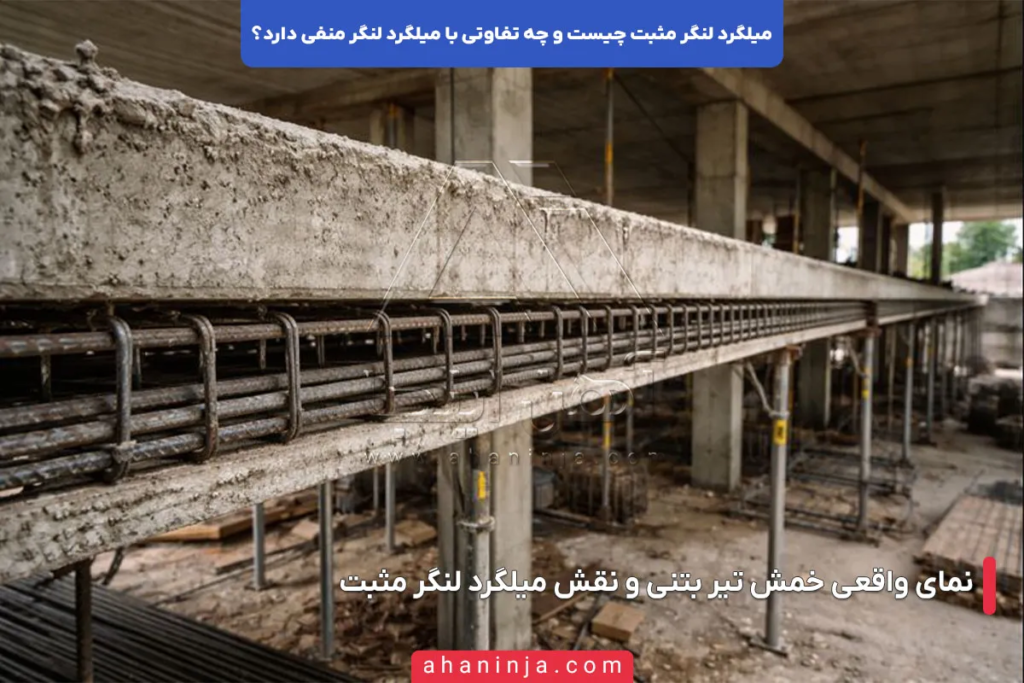

وقتی یک تیر بتنی تحت بار قرار می گیرد، رفتارش کاملا قابل پیش بینی اما بسیار حساس است. تیر خم می شود، الیاف بالایی فشرده و الیاف پایینی کشیده می شوند. دقیقا در همین نقطه است که مفهوم میلگرد لنگر مثبت معنا پیدا می کند. این میلگرد، پاسخی مهندسی به یک واقعیت ساده اما مهم است؛ بتن در برابر فشار مقاوم است، اما در برابر کشش تقریبا ناتوان.

در شرایطی که تیر دچار خمش تیر بتنی می شود، مخصوصا در وسط دهانه، لنگر خمشی مثبت ایجاد می شود. نتیجه این لنگر، کشیده شدن پایین تیر و ورود آن ناحیه به ناحیه کششی بتن است. اگر این ناحیه بدون تقویت رها شود، خیلی زود ترک های خمشی ظاهر می شوند و مسیر رسیدن به شکست خمشی تیر هموار می شود. اینجاست که میلگرد لنگر مثبت وارد عمل می شود و نقش اصلی خود را ایفا می کند.

میلگرد لنگر مثبت در واقع همان میلگرد کششی تیر است که در پایین مقطع قرار می گیرد و وظیفه آن جذب تنش کششی در تیر است. این میلگرد باعث می شود نیروی کششی به جای اینکه به بتن منتقل شود، توسط فولاد تحمل شود. نتیجه این اتفاق، افزایش قابل توجه مقاومت خمشی تیر و کنترل ترک های سازه ای است.

اگر بخواهیم کمی واقعی تر و اجرایی تر به موضوع نگاه کنیم، در بسیاری از پروژه ها دیده شده که تیر از نظر ابعاد و بتن کاملا مناسب بوده، اما به دلیل کم بودن یا جانمایی نادرست میلگرد لنگر مثبت، بعد از مدتی دچار ترک های عمیق شده است. این ترک ها معمولا از وسط دهانه شروع می شوند؛ دقیقا همان جایی که رفتار خمشی اعضای بتنی بیشترین وابستگی را به عملکرد این میلگرد دارد.

از نظر فنی، مقدار، قطر و محل قرارگیری میلگرد لنگر مثبت بر اساس محاسبات سازه ای تعیین می شود. اما در عمل، تجربه مهندس طراح و دقت تیم اجرایی نقش بسیار مهمی دارند. میلگردی که چند سانتی متر بالاتر یا پایین تر از محل درست قرار بگیرد، می تواند عملکرد واقعی تیر را تغییر دهد. به همین دلیل است که در طراحی حرفه ای، این میلگرد صرفا یک خط در نقشه نیست، بلکه یک عنصر حیاتی در ایمنی سازه محسوب می شود.

در نهایت، اگر بخواهیم ساده و کاربردی جمع بندی کنیم، میلگرد لنگر مثبت ستون فقرات مقاومت تیر در برابر خمش است. بدون آن، بتن خیلی زود تسلیم تنش کششی در تیر می شود و مسیر آسیب، ترک و در موارد شدید، شکست خمشی تیر آغاز خواهد شد. این همان جایی است که مهندسی دقیق، تفاوت بین یک سازه ماندگار و یک سازه پرریسک را رقم می زند.

میلگرد چیست و چه نقشی در سازه‌ها دارد؟

میلگرد یکی از مهم‌ترین و پرکاربردترین مقاطع فولادی در صنعت ساخت‌وساز است. این محصول به دلیل مقاومت بالا در برابر کشش، نقش کلیدی در استحکام بتن دارد و از آن برای افزایش مقاومت سازه‌ها استفاده می‌شود، در این مقاله، به بررسی انواع میلگرد، ویژگی‌ها و کاربردهای آن می‌پردازیم:

بیشتر بخوانید

میلگرد لنگر مثبت در چه سازه هایی کاربرد دارد؟

کاربرد میلگرد لنگر مثبت محدود به یک نوع سازه خاص نیست و تقریبا در تمام سازه های بتنی که تیر دارند، دیده می شود. تفاوت فقط در میزان مصرف، قطر و نحوه آرایش آن است.

• ساختمان های مسکونی و اداری
  در تیرهای سقف برای تحمل بارهای روزمره و جلوگیری از ترک های خمشی استفاده می شود.
• سازه های تجاری و پارکینگ های طبقاتی
  به دلیل بارگذاری بیشتر، نقش میلگرد لنگر مثبت در تامین مقاومت خمشی تیر پررنگ تر است.
• سوله ها و سازه های صنعتی بتنی
  دهانه های بزرگ باعث افزایش لنگر خمشی مثبت می شوند و نیاز به میلگرد قوی تر دارند.
• پل های بتنی
  در دهانه های میانی پل، پایین تیر یا دال بیشترین تنش کششی در تیر را تجربه می کند.
• سازه های خاص و زیرزمینی
  در هر بخشی که خمش مثبت ایجاد شود، استفاده از این میلگرد ضروری است.

انواع میلگرد لنگر مثبت

وقتی درباره میلگرد لنگر مثبت صحبت می کنیم، منظور فقط یک میلگرد ساده در پایین تیر نیست. بسته به شرایط سازه، نوع بارگذاری و نحوه انتقال نیرو، این میلگرد می تواند شکل ها و آرایش های متفاوتی داشته باشد. شناخت درست انواع میلگرد لنگر مثبت کمک می کند لنگر خمشی مثبت به درستی مهار شود و رفتار خمشی اعضای بتنی در محدوده ایمن باقی بماند:

1. میلگرد لنگر مثبت مستقیم
   این نوع، رایج ترین شکل میلگرد لنگر مثبت است که به صورت صاف و در امتداد دهانه در پایین تیر اجرا می شود. وظیفه اصلی آن تحمل تنش کششی در تیر ناشی از خمش تیر بتنی در وسط دهانه است. در تیرهای معمولی ساختمان های مسکونی و اداری، همین نوع میلگرد اگر به درستی طراحی و اجرا شود، می تواند بخش عمده ای از مقاومت خمشی تیر را تامین کند و از ایجاد ترک های زودهنگام جلوگیری نماید.
2. میلگرد لنگر مثبت خم شده
   در این حالت، میلگرد در نزدیکی تکیه گاه یا انتهای دهانه دارای خم استاندارد است تا مهاربندی بهتری با بتن ایجاد شود. این نوع اجرا باعث می شود نیروی کششی به شکل موثرتری به بتن منتقل شود و احتمال لغزش یا بیرون کشیده شدن میلگرد کاهش یابد. استفاده از این نوع میلگرد لنگر مثبت به ویژه در تیرهایی که تحت لنگر خمشی مثبت بالا هستند، نقش مهمی در کاهش خطر شکست خمشی تیر دارد.
3. میلگرد لنگر مثبت تقویتی
   در تیرهایی با دهانه بلند یا بارگذاری سنگین، میلگردهای اصلی پاسخگوی کامل تنش کششی در تیر نیستند. در این شرایط، از میلگرد لنگر مثبت تقویتی استفاده می شود که به صورت اضافه در پایین تیر قرار می گیرد. این میلگردها باعث تقویت کامل ناحیه کششی بتن می شوند و کمک می کنند رفتار خمشی اعضای بتنی حتی در شرایط بارگذاری شدید، پایدار باقی بماند.
4. میلگرد لنگر مثبت دوبل
   در برخی تیرها، به دلیل محدودیت عرض یا افزایش زیاد تنش، یک ردیف میلگرد کافی نیست. در این حالت، میلگردها به صورت دوبل یا چند لایه در پایین تیر اجرا می شوند. این آرایش باعث توزیع یکنواخت تر تنش ها و افزایش محسوس مقاومت خمشی تیر می شود. البته اجرای این نوع میلگرد لنگر مثبت نیازمند دقت بالا در فاصله گذاری و بتن ریزی است تا عملکرد واقعی آن محقق شود.
5. میلگرد لنگر مثبت سراسری
   این نوع میلگرد به صورت پیوسته در طول چند دهانه اجرا می شود و بیشتر در سازه هایی با سیستم یکپارچه یا شرایط بارگذاری خاص کاربرد دارد. هدف از استفاده از میلگرد لنگر مثبت سراسری، کاهش تمرکز لنگر خمشی مثبت در یک نقطه و توزیع یکنواخت تنش کششی در تیر در طول سازه است. این رویکرد می تواند تاثیر مثبتی بر دوام سازه و کاهش ترک های موضعی داشته باشد.

جدول مقایسه انواع میلگرد لنگر مثبت

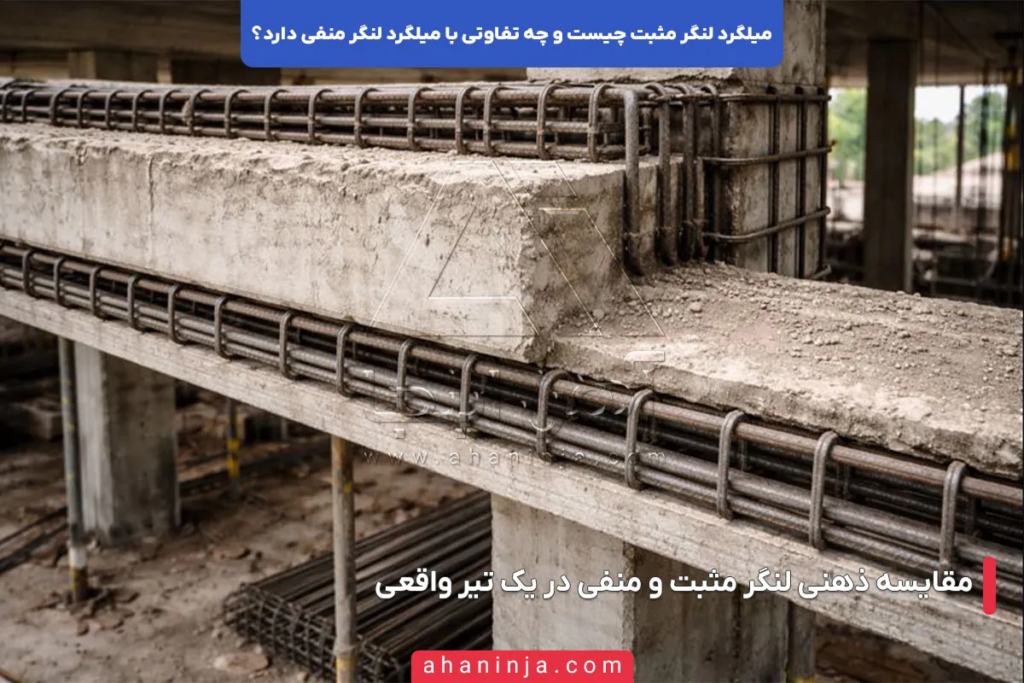

تفاوت میلگرد لنگر مثبت و لنگر منفی

شناخت تفاوت این دو نوع میلگرد، یکی از پایه های اجرای صحیح آرماتوربندی است. لازم به ذکر است که هر کدام برای شرایط خمشی متفاوتی طراحی شده اند، در ادامه تفاوت میلگرد لنگر مثبت و لنگر منفی را مشاهده می کنید.

در بسیاری از پروژه ها دیده می شود که تصور می کنند این دو میلگرد قابل جایگزینی هستند، در حالی که چنین کاری می تواند کل رفتار خمشی اعضای بتنی را مختل کند.

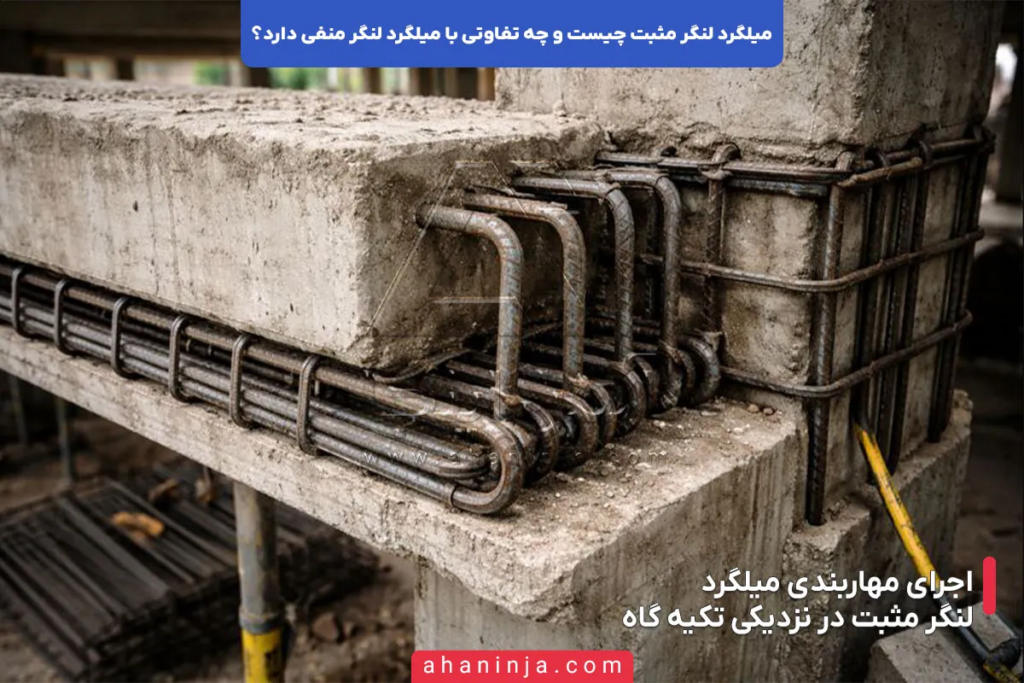

نحوه مهاربندی میلگرد لنگر مثبت

مهاربندی میلگرد لنگر مثبت یکی از حساس ترین بخش های اجرای تیر بتنی است؛ بخشی که اگر به درستی انجام نشود، حتی دقیق ترین محاسبات سازه ای هم نمی توانند عملکرد مطلوب تیر را تضمین کنند. در واقع، میلگرد زمانی می تواند تنش کششی در تیر را به طور موثر تحمل کند که اتصال آن با بتن کامل و پایدار باشد. این اتصال پایدار، دقیقا همان چیزی است که با مهاربندی صحیح ایجاد می شود.

در تیرهایی که تحت لنگر خمشی مثبت قرار دارند، بیشترین کشش در وسط دهانه و در پایین تیر ایجاد می شود. میلگرد لنگر مثبت باید به گونه ای مهار شود که نیروی کششی را بدون لغزش یا تمرکز تنش به بتن اطراف منتقل کند. اگر طول مهاری میلگرد کمتر از مقدار لازم باشد، میلگرد قبل از رسیدن به ظرفیت واقعی خود دچار لغزش می شود و این موضوع مستقیما مقاومت خمشی تیر را کاهش می دهد.

یکی از اصول مهم در مهاربندی، تامین طول مهاری کافی مطابق با ضوابط آیین نامه ای است. این طول مهاری به عواملی مثل قطر میلگرد، مقاومت بتن و شرایط قرارگیری میلگرد در مقطع بستگی دارد. در عمل، هرچه تنش کششی در تیر بیشتر باشد، اهمیت رعایت دقیق این طول مهاری هم افزایش پیدا می کند. در بسیاری از آسیب های سازه ای مشاهده شده که کوتاه گرفتن همین چند سانتی متر طول مهاری، عامل اصلی شروع ترک های جدی و در نهایت شکست خمشی تیر بوده است.

علاوه بر طول مهاری، نحوه پایان دادن به میلگرد نیز اهمیت زیادی دارد. استفاده از خم استاندارد یا قلاب مناسب در انتهای میلگرد لنگر مثبت باعث می شود گیرایی میلگرد در بتن افزایش پیدا کند. این موضوع به ویژه در تیرهایی که فضای مهاربندی محدود است یا بتن اطراف میلگرد به طور کامل متراکم نشده، اهمیت دوچندان دارد. خم غیراصولی یا زاویه نادرست می تواند باعث تمرکز تنش و تضعیف رفتار خمشی اعضای بتنی شود.

از نگاه اجرایی، محل قرارگیری میلگرد نسبت به پوشش بتن نیز نقش مهمی در مهاربندی دارد. اگر میلگرد بیش از حد به سطح بتن نزدیک باشد، نه تنها خطر خوردگی افزایش می یابد، بلکه انتقال نیرو به بتن نیز به شکل نامناسبی انجام می شود. رعایت پوشش بتنی مناسب کمک می کند ناحیه کششی بتن به صورت یکنواخت درگیر شود و میلگرد بتواند عملکرد واقعی خود را نشان دهد.

در نهایت، مهاربندی صحیح میلگرد لنگر مثبت حاصل ترکیب طراحی درست، اجرای دقیق و نظارت مستمر است. تجربه نشان داده در پروژه هایی که به این بخش با دقت بیشتری توجه شده، تیرها عملکرد پایدارتر، ترک های کمتر و دوام طولانی تری داشته اند. به همین دلیل، مهاربندی این میلگرد را باید یکی از پایه های اصلی تامین ایمنی و کیفیت سازه بتنی دانست، نه صرفا یک جزئیات اجرایی ساده.

مزایا و معایب میلگرد لنگر مثبت

استفاده از میلگرد لنگر مثبت مزایای مشخصی دارد، اما مانند هر راهکار مهندسی، بدون چالش نیست.

• مزایا
  افزایش قابل توجه مقاومت خمشی تیر
  کاهش ترک های خمشی در ناحیه کششی بتن
  بهبود عملکرد و دوام سازه
  کنترل بهتر رفتار خمشی اعضای بتنی
• معایب
  افزایش مصرف فولاد در صورت طراحی غیر بهینه
  حساسیت بالا به اجرای صحیح
  وابستگی عملکرد به کیفیت بتن و مهاربندی

عوامل موثر بر قیمت میلگرد لنگر مثبت

قیمت میلگرد لنگر مثبت فقط به سایز آن محدود نمی شود و مجموعه ای از عوامل روی آن تاثیر می گذارند.

• قطر و وزن میلگرد
  میلگردهای قطورتر، هزینه بیشتری دارند.
• استاندارد و کیفیت تولید
  کیفیت بالاتر، عملکرد بهتر و قیمت بالاتر را به همراه دارد.
• شرایط بازار فولاد
  نوسانات بازار و قیمت آهن تاثیر مستقیمی بر هزینه نهایی پروژه دارند.
• میزان مصرف در پروژه
  طراحی دقیق می تواند از مصرف اضافی و هزینه های غیر ضروری جلوگیری کند.

استانداردهای بین‌المللی مربوط به میلگرد

تولید میلگرد و استفاده از آن، باید تحت استانداردهایی انجام شود تا ایمنی و کیفیت سازه و پروژه حفظ شود، دانستن این استانداردها و اینکه چه میلگردهایی این استاندارد را اخذ کرده‌اند، به شما در داشتن امنیت و کیفیت بالای سازه کمک‌به‌سزایی می‌کند:

بیشتر بخوانید

جمع بندی

میلگرد لنگر مثبت یکی از اجزای کلیدی در تیرهای بتنی است که مستقیما با لنگر خمشی مثبت، تنش کششی در تیر و مقاومت خمشی تیر ارتباط دارد. درک درست محل عملکرد این میلگرد و تفاوت آن با میلگرد لنگر منفی، نقش مهمی در ایمنی و دوام سازه ایفا می کند. تجربه نشان داده بسیاری از مشکلات سازه ای، نه به دلیل پیچیدگی محاسبات، بلکه به خاطر بی توجهی به همین اصول ساده اما حیاتی به وجود می آیند.
