میلگرد ممان منفی چیست و چه کاربردی دارد؟

در پروژه های ساختمانی، مخصوصا هنگام اجرای سقف و تیرهای بتنی، یکی از مهم ترین بخش ها که گاهی کمتر به آن توجه می شود، موضوع آرماتورگذاری صحیح در ناحیه تکیه گاه ها است. در این ناحیه ها به دلیل ایجاد ممان خمشی منفی، بخش بالایی تیر یا دال تحت تنش کششی در بتن قرار می گیرد؛ در حالی که بتن در برابر کشش مقاومت چندانی ندارد. نتیجه چه می شود؟ اگر تقویت درستی انجام نشود، احتمال ترک خوردگی سقف و کاهش ظرفیت خمشی تیر وجود دارد. در چنین شرایطی حتی تصمیم گیری های اقتصادی پروژه، از جمله بررسی قیمت آهن برای تامین به موقع و اصولی میلگردهای مورد نیاز، باید هم راستا با محاسبات فنی و الزامات اجرایی انجام شود تا کیفیت فدای کاهش هزینه نشود. به همین دلیل استفاده از میلگرد ممان منفی در طراحی و اجرای سقف تیرچه بلوک، دال بتنی دوطرفه و سایر اجزای سازه ای ضروری است.

«اگر به دنبال خرید میلگرد هستید، آگاهی از قیمت روز میلگرد اهمیت زیادی دارد. ما در آهن اینجا، قیمت های محصولات را به‌صورت لحظه‌ای، معتبر و شفاف ارائه می دهیم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت میلگرد بزنید.»

در این مقاله علاوه بر پاسخ به این پرسش که میلگرد ممان منفی چیست؟، درباره محل قرارگیری، نحوه نصب، محاسبه، ضوابط اجرایی و تفاوت آن با میلگرد ممان مثبت صحبت می کنیم تا دید فنی و کاربردی تری نسبت به این آرماتور مهم داشته باشید.

میلگرد ممان منفی چیست؟

برای اینکه دقیق و مهندسی بفهمیم میلگرد ممان منفی چیست؟ باید رفتار واقعی تیر و دال را زیر بارگذاری تصور کنیم. وقتی یک تیر بتنی یا دال روی چند تکیه گاه قرار دارد، در ناحیه نزدیک به ستون یا دیوار باربر، پدیده ای به نام ممان خمشی منفی ایجاد می شود. در این حالت، برخلاف وسط دهانه که پایین تیر کششی است، در نزدیکی تکیه گاه ها این بخش بالایی مقطع است که تحت تنش کششی در بتن قرار می گیرد.

اینجاست که بتن به تنهایی پاسخگو نیست. بتن در برابر فشار عملکرد بسیار خوبی دارد، اما در برابر کشش ضعیف است. نتیجه طبیعی این وضعیت، ایجاد ترک در قسمت بالای تیر یا سقف خواهد بود؛ همان چیزی که در بسیاری از پروژه ها به شکل ترک خوردگی سقف در مجاورت ستون دیده می شود. برای جلوگیری از این اتفاق، در فرآیند آرماتورگذاری تیر بتنی از آرماتورهای خاصی در بالای مقطع استفاده می شود که به آن ها میلگرد ممان منفی یا آرماتور تقویتی بالایی می گویند.

به بیان ساده تر، میلگرد ممان منفی نوعی میلگرد کششی بالای تیر است که دقیقا در جایی قرار می گیرد که بتن در حال کشیده شدن است. این میلگردها تنش کششی را جذب می کنند و اجازه نمی دهند ترک های عمیق و سازه ای در عضو ایجاد شود. در واقع، بدون این آرماتورها، ظرفیت خمشی تیر در ناحیه تکیه گاه به شدت کاهش پیدا می کند.

در پروژه های واقعی، مخصوصا در اجرای سقف تیرچه بلوک یا دال بتنی دوطرفه، اهمیت این میلگردها دو چندان می شود. چرا؟ چون این سقف ها معمولا پیوسته هستند و انتقال لنگر بین دهانه ها اتفاق می افتد. اگر میلگرد تقویتی روی تکیه گاه به درستی طراحی و اجرا نشود، علاوه بر ایجاد ترک، ممکن است خیز غیرمجاز و حتی ضعف موضعی در اتصال تیر به ستون به وجود بیاید.

از منظر طراحی سازه بتنی، تعیین مقدار و آرایش این میلگردها بر اساس تحلیل سازه و محاسبه دقیق ممان ها انجام می شود. مهندس طراح با توجه به ضوابط آرماتورگذاری، سطح فولاد لازم را مشخص می کند و طول آن را با در نظر گرفتن طول مهاری میلگرد تعیین می نماید تا انتقال نیرو به شکل ایمن صورت گیرد. همچنین رعایت پوشش بتن (کاور) برای محافظت از فولاد در برابر خوردگی ضروری است.

اگر بخواهیم خیلی کاربردی نگاه کنیم، میلگرد ممان منفی همان تضمین کننده آرامش خاطر مهندس ناظر در زمان بتن ریزی است. چون می داند که در ناحیه حساس تکیه گاه، سازه برای مقابله با کشش آماده شده است. نتیجه این دقت در اجرا چیست؟ کنترل خیز و ترک، افزایش دوام و عملکرد بهتر سازه در بلندمدت.

پس وقتی می پرسیم میلگرد ممان منفی چیست؟ پاسخ فقط یک تعریف تئوریک نیست؛ بلکه صحبت از یکی از حیاتی ترین اجزای تقویتی در سیستم سازه ای است که اگر به درستی دیده و اجرا شود، کیفیت و ایمنی سازه را به شکل محسوسی افزایش می دهد.

کاربرد میلگرد ممان منفی

میلگرد ممان منفی فقط یک آرماتور ساده در بالای تیر نیست؛ بلکه یکی از ارکان اصلی در طراحی سازه بتنی و اجرای صحیح آرماتورگذاری تیر بتنی محسوب می شود. این میلگردها دقیقا در جایی قرار می گیرند که بیشترین حساسیت سازه وجود دارد؛ یعنی ناحیه تکیه گاه ها. در ادامه، کاربردهای اصلی آن را به صورت دقیق بررسی می کنیم:

• تحمل تنش کششی در ناحیه ممان خمشی منفی
  در نزدیکی تکیه گاه ها، به دلیل ایجاد ممان خمشی منفی، بخش بالایی تیر یا دال تحت تنش کششی در بتن قرار می گیرد. از آنجا که بتن مقاومت کششی کمی دارد، میلگرد ممان منفی به عنوان آرماتور تقویتی بالایی وارد عمل می شود و این تنش ها را جذب می کند. در واقع اگر این میلگرد وجود نداشته باشد، بتن به سرعت دچار ترک می شود و عملکرد خمشی مقطع کاهش می یابد.
• افزایش ظرفیت خمشی تیر در ناحیه تکیه گاه
  یکی از مهم ترین کاربردهای میلگرد ممان منفی، افزایش ظرفیت خمشی تیر در نواحی بحرانی است. در تیرهای پیوسته که بین چند ستون قرار دارند، انتقال لنگر بین دهانه ها اتفاق می افتد. وجود میلگرد کششی بالای تیر باعث می شود مقطع در برابر لنگرهای منفی مقاومت کافی داشته باشد و ایمنی سازه تامین شود.
• جلوگیری از ترک خوردگی سقف در بالای تیرها
  در بسیاری از پروژه ها، ترک های سطحی در بالای تیر یا در محل اتصال تیر به ستون دیده می شود. این ترک ها معمولا ناشی از اجرای ناقص میلگرد تقویتی روی تکیه گاه است. با طراحی و اجرای صحیح میلگرد ممان منفی، میزان ترک خوردگی سقف به طور محسوسی کاهش می یابد و دوام سازه افزایش پیدا می کند.
• بهبود عملکرد سقف تیرچه بلوک
  در سیستم سقف تیرچه بلوک، تیرچه ها در محل نشیمن روی تیرهای اصلی دچار ممان منفی می شوند. اجرای صحیح میلگرد ممان منفی در این نقاط، باعث یکپارچگی بهتر سقف و جلوگیری از ترک های طولی در امتداد تیر می شود. این موضوع در پروژه های مسکونی که کیفیت ظاهری سقف اهمیت دارد، بسیار حیاتی است.
• تقویت دال بتنی دوطرفه در نواحی ستون ها
  در دال بتنی دوطرفه، اطراف ستون ها یکی از بحرانی ترین نقاط سازه از نظر لنگر منفی است. در این نواحی، آرماتورهای بالایی نقش کلیدی در کنترل تنش ها دارند. اگر این تقویت به درستی انجام نشود، علاوه بر ترک، احتمال ضعف موضعی و کاهش مقاومت پانچ نیز افزایش می یابد.
• کنترل خیز و ترک در سازه های پیوسته
  یکی از اهداف اصلی در طراحی، کنترل خیز و ترک در بلندمدت است. میلگرد ممان منفی با افزایش سختی خمشی در ناحیه تکیه گاه، به کاهش تغییر شکل های ناخواسته کمک می کند. نتیجه این عملکرد، سازه ای با رفتار پایدارتر و عمر مفید بیشتر خواهد بود.
• ایجاد پیوستگی مناسب بین تیر و ستون
  در محل اتصال تیر به ستون، انتقال صحیح نیرو اهمیت زیادی دارد. وجود میلگرد ممان منفی که از روی ستون عبور داده می شود و با رعایت طول مهاری میلگرد اجرا می گردد، باعث ایجاد پیوستگی مناسب بین اعضای سازه ای می شود و عملکرد قاب را بهبود می بخشد.
• رعایت ضوابط آرماتورگذاری و استانداردهای آیین نامه ای
  یکی از کاربردهای مهم این میلگرد، تامین حداقل سطح فولاد مورد نیاز طبق ضوابط آرماتورگذاری است. آیین نامه ها برای جلوگیری از شکست ترد و ایجاد رفتار شکل پذیر، حداقل آرماتور در نواحی منفی را الزامی می دانند. بنابراین استفاده از میلگرد ممان منفی نه یک انتخاب سلیقه ای، بلکه یک الزام مهندسی است.

در نهایت، اگر بخواهیم واقع بینانه نگاه کنیم، کاربرد میلگرد ممان منفی فقط به افزایش مقاومت محدود نمی شود؛ بلکه به معنای تضمین ایمنی، دوام و عملکرد صحیح سازه در طول سال های بهره برداری است. سازه ای که در ناحیه تکیه گاه تقویت نشده باشد، شاید در ظاهر سالم به نظر برسد، اما در عمل یکی از حساس ترین نقاط خود را بدون محافظ رها کرده است.

ویژگی های میلگرد ممان منفی

وقتی درباره میلگرد ممان منفی صحبت می کنیم، فقط منظور چند شاخه میلگرد در بالای تیر نیست؛ بلکه صحبت از یک آرماتور کاملا هدفمند در طراحی سازه بتنی است که در حساس ترین ناحیه عضو قرار می گیرد. این میلگردها ویژگی هایی دارند که آن ها را از سایر آرماتورها متمایز می کند. در ادامه، مهم ترین ویژگی های میلگرد ممان منفی را بررسی می کنیم:

1. قرارگیری در ناحیه کششی بالای مقطع
   برخلاف میلگردهای معمولی که در پایین تیر قرار می گیرند، میلگرد ممان منفی در ناحیه ای نصب می شود که به علت ایجاد ممان خمشی منفی، بخش بالایی تیر یا دال تحت تنش کششی در بتن قرار دارد. همین جایگاه خاص، آن را به یک آرماتور تقویتی بالایی تبدیل می کند که نقش مستقیم در تحمل کشش دارد.
2. نقش کلیدی در افزایش ظرفیت خمشی تیر
   این میلگردها به طور مستقیم در افزایش ظرفیت خمشی تیر در ناحیه تکیه گاه موثر هستند. بدون حضور آن ها، مقاومت خمشی مقطع در برابر لنگرهای منفی کاهش می یابد و عضو ممکن است زودتر از حد انتظار دچار ترک یا حتی گسیختگی شود.
3. وابستگی مستقیم به تحلیل سازه ای
   مقدار، قطر و آرایش میلگرد ممان منفی بر اساس نتایج تحلیل سازه تعیین می شود. یعنی این میلگرد کاملا وابسته به محاسبات دقیق در طراحی سازه بتنی است و نمی توان آن را به صورت تجربی یا سلیقه ای اجرا کرد. سطح فولاد مورد نیاز بر اساس نمودار لنگر و ضوابط آیین نامه مشخص می شود.
4. نیاز به رعایت دقیق طول مهاری میلگرد
   یکی از ویژگی های مهم میلگرد ممان منفی، الزام به تامین طول مهاری میلگرد در دو سمت تکیه گاه است. اگر طول مهاری کافی نباشد، انتقال نیرو به درستی انجام نمی شود و عملکرد واقعی آرماتور کاهش می یابد. این موضوع در کارگاه بسیار حیاتی است.
5. حساسیت بالا به اجرای صحیح و پوشش بتن
   از آنجا که این میلگردها در قسمت بالایی مقطع قرار می گیرند، رعایت صحیح پوشش بتن (کاور) اهمیت زیادی دارد. اگر کاور کافی تامین نشود، احتمال خوردگی افزایش پیدا می کند و دوام سازه تحت تاثیر قرار می گیرد. از طرفی اگر بیش از حد در بتن فرو بروند، بازوی داخلی موثر کاهش می یابد.
6. تاثیر مستقیم در کنترل خیز و ترک
   یکی از ویژگی های عملکردی این میلگردها، کمک به کنترل خیز و ترک در ناحیه تکیه گاه است. با افزایش سختی خمشی در این قسمت، تغییر شکل های ناخواسته کاهش می یابد و از ایجاد ترک های گسترده در بالای تیر جلوگیری می شود.
7. قابلیت استفاده در سیستم های مختلف سقف
   میلگرد ممان منفی محدود به یک سیستم خاص نیست. در سقف تیرچه بلوک، دال بتنی دوطرفه و تیرهای پیوسته بتنی کاربرد دارد. در هر سیستم، شکل قرارگیری و آرایش آن ممکن است متفاوت باشد، اما ماهیت عملکردی آن ثابت است.
8. یکپارچه سازی اتصال تیر و ستون
   در قاب های بتنی، این میلگردها معمولا از روی ستون عبور داده می شوند تا پیوستگی کامل بین تیر و ستون ایجاد شود. این ویژگی باعث بهبود رفتار قاب در برابر بارهای ثقلی و حتی نیروهای جانبی می شود.

اگر بخواهیم واقع گرایانه نگاه کنیم، ویژگی اصلی میلگرد ممان منفی این است که در حساس ترین نقطه سازه قرار می گیرد؛ جایی که اگر تقویت کافی نباشد، اولین نشانه های ضعف سازه ظاهر می شود. به همین دلیل است که مهندسان با تجربه، در مرحله آرماتورگذاری تیر بتنی بیشترین دقت را دقیقا در همین ناحیه به خرج می دهند.

محل قرارگیری میلگرد ممان منفی

وقتی صحبت از میلگرد ممان منفی می شود، مهم ترین نکته این است که دقیقا بدانیم این میلگرد در کجای عضو سازه ای قرار می گیرد و چرا همان نقطه برای آن انتخاب شده است. محل قرارگیری این آرماتور کاملا وابسته به ناحیه ایجاد ممان خمشی منفی است؛ یعنی جایی که بخش بالایی مقطع تحت تنش کششی در بتن قرار می گیرد.

در تیرها و دال های پیوسته، بیشترین ممان منفی در مجاورت تکیه گاه ها و ستون ها رخ می دهد. به همین دلیل، میلگرد ممان منفی معمولا به صورت آرماتور تقویتی بالایی در قسمت فوقانی مقطع نصب می شود. اما این توضیح کلی است؛ در عمل، محل دقیق قرارگیری آن در هر سیستم سازه ای کمی متفاوت است.

در ادامه، محل های قرارگیری این میلگرد را بررسی می کنیم:

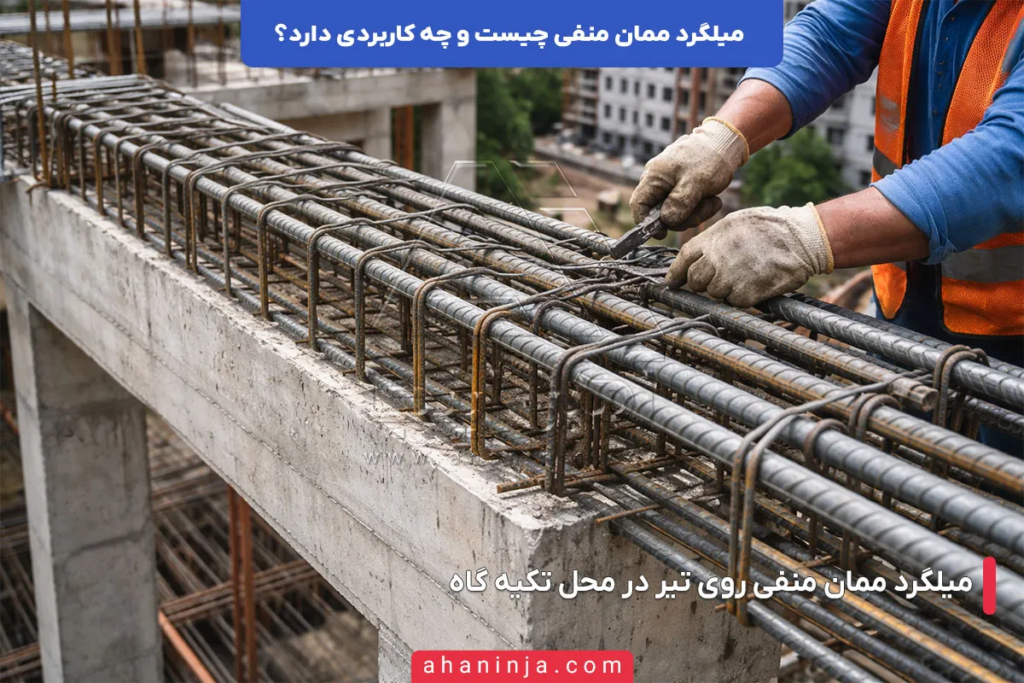

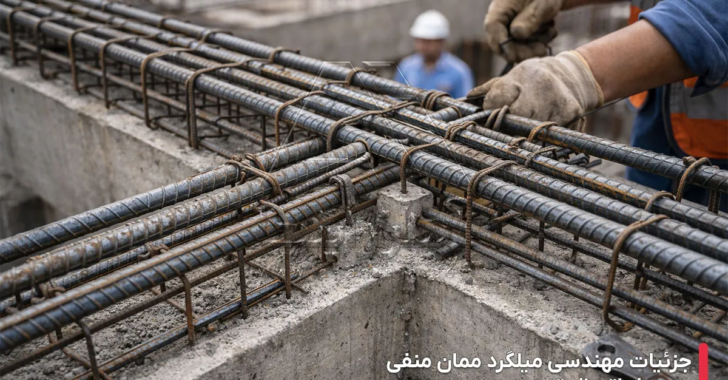

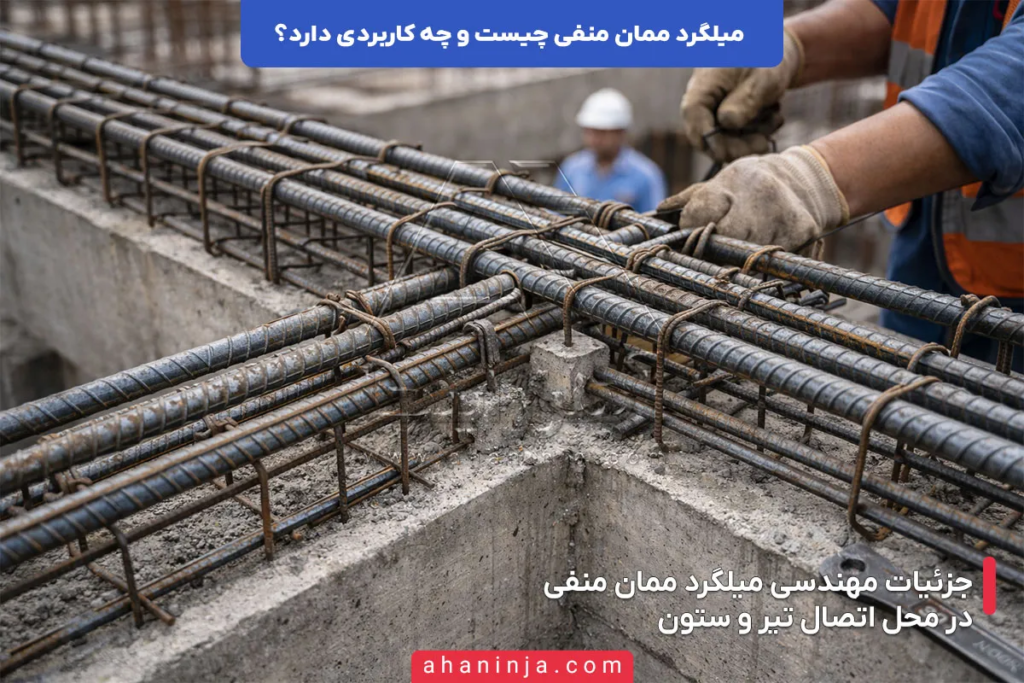

• بالای تیر در ناحیه تکیه گاه داخلی
  در تیرهای پیوسته که روی چند ستون قرار دارند، در محل تکیه گاه های میانی، لنگر منفی بیشترین مقدار را دارد. در این نقطه، میلگرد کششی بالای تیر دقیقا در بالاترین قسمت مقطع تیر و درون خاموت ها قرار می گیرد. این میلگرد باید از روی ستون عبور داده شود و با رعایت طول مهاری میلگرد در دو سمت ادامه پیدا کند تا انتقال نیرو به شکل ایمن انجام شود.
• بالای تیر در محل اتصال به ستون کناری
  در دهانه های انتهایی نیز بسته به شرایط تکیه گاه، ممکن است ممان منفی ایجاد شود. در این حالت، میلگرد ممان منفی در بخش بالایی تیر و نزدیک ستون انتهایی قرار می گیرد. این موضوع در قاب های خمشی اهمیت بیشتری دارد زیرا اتصال تیر و ستون باید پیوستگی کافی داشته باشد.
• بالای دال در اطراف ستون ها در دال بتنی دوطرفه
  در سیستم دال بتنی دوطرفه، اطراف ستون ها یکی از بحرانی ترین نقاط از نظر ممان منفی است. در این نواحی، میلگردهای بالایی در دو جهت اصلی دال اجرا می شوند. این آرماتورها علاوه بر افزایش مقاومت خمشی، نقش مهمی در جلوگیری از ترک های شعاعی اطراف ستون دارند.

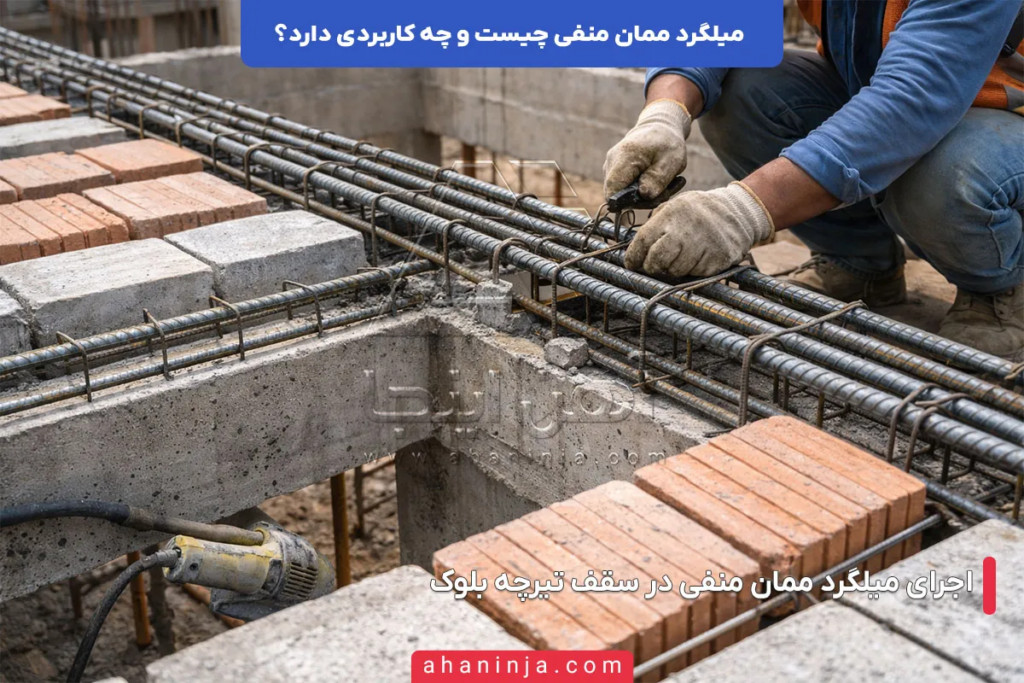

• بالای تیرچه در سقف تیرچه بلوک در محل نشیمن روی تیر اصلی
  در سیستم سقف تیرچه بلوک، در محل تکیه تیرچه ها روی تیرهای اصلی، ممان منفی ایجاد می شود. در این ناحیه، میلگردهای تقویتی به صورت بالایی روی تیرچه ها قرار می گیرند تا ضعف کششی بتن در قسمت فوقانی جبران شود.
• در نواحی تغییر مقطع یا تمرکز بار
  گاهی در نقاطی که تغییر ناگهانی در مقطع تیر وجود دارد یا بار متمرکز اعمال می شود، ممان منفی موضعی ایجاد می گردد. در این شرایط نیز ممکن است طبق ضوابط آرماتورگذاری، تقویت بالایی پیش بینی شود.

نکته بسیار مهم در همه این موارد، رعایت دقیق پوشش بتن (کاور) و جایگذاری صحیح میلگردها در بالاترین ناحیه کششی مقطع است. اگر میلگرد ممان منفی حتی چند سانتی متر پایین تر از محل واقعی کشش قرار گیرد، بازوی داخلی موثر کاهش پیدا می کند و عملکرد خمشی عضو ضعیف تر می شود.

جدول محل قرارگیری میلگرد ممان منفی در سیستم های مختلف

در نهایت باید گفت محل قرارگیری میلگرد ممان منفی کاملا هدفمند و بر اساس رفتار واقعی عضو سازه ای انتخاب می شود. این میلگرد در جایی قرار می گیرد که بتن در آستانه ترک خوردن است؛ یعنی بالاترین ناحیه کششی در نزدیکی تکیه گاه ها. اجرای دقیق در همین چند سانتی متر حساس، تفاوت بین یک سازه پایدار و یک سازه مستعد ترک را رقم می زند.

چگونگی نصب میلگرد ممان منفی

نصب میلگرد ممان منفی فقط قرار دادن چند شاخه میلگرد در بالای تیر نیست؛ این بخش از اجرا یکی از حساس ترین مراحل در آرماتورگذاری تیر بتنی محسوب می شود. چون این میلگرد دقیقا در ناحیه ای قرار می گیرد که تحت ممان خمشی منفی و تنش کششی در بتن است، کوچک ترین خطای اجرایی می تواند اثر مستقیم بر عملکرد سازه بگذارد.

در کارگاه های اجرایی، معمولا ترک های موضعی در بالای تیرها یا اطراف ستون ها ناشی از اجرای ناقص همین مرحله است. بنابراین در ادامه، مراحل نصب میلگرد ممان منفی را بررسی می کنیم:

1. بررسی نقشه سازه و تعیین محل دقیق نصب
   پیش از هر اقدامی، باید نقشه های سازه ای به دقت بررسی شوند. مهندس اجرا باید بداند که در کدام تکیه گاه، چه تعداد میلگرد و با چه قطری پیش بینی شده است. این موضوع مستقیما از نتایج تحلیل در طراحی سازه بتنی استخراج شده و قابل تغییر سلیقه ای نیست.
2. آماده سازی میلگرد با طول و خم مناسب
   میلگردهای ممان منفی معمولا نیاز به خم یا امتداد مشخصی دارند تا از روی ستون عبور کنند. رعایت دقیق طول مهاری میلگرد در دو سمت تکیه گاه ضروری است. اگر طول مهاری کمتر از مقدار آیین نامه ای باشد، انتقال نیرو به درستی انجام نمی شود و میلگرد عملا کارایی کامل خود را از دست می دهد.
3. قرارگیری در بالاترین ناحیه کششی مقطع
   میلگرد ممان منفی باید دقیقا در قسمت بالایی تیر یا دال قرار گیرد؛ جایی که بیشترین کشش ایجاد می شود. اگر این میلگرد پایین تر از موقعیت طراحی شده قرار بگیرد، بازوی داخلی موثر کاهش پیدا می کند و ظرفیت خمشی تیر کمتر از مقدار مورد انتظار خواهد شد. این نکته ساده اما بسیار حیاتی است.
4. اتصال صحیح به شبکه آرماتور و خاموت ها
   در مرحله اجرا، میلگردهای ممان منفی باید به خاموت ها و سایر میلگردها با سیم آرماتوربندی محکم بسته شوند تا در زمان بتن ریزی جابه جا نشوند. این موضوع در سقف هایی مثل سقف تیرچه بلوک یا دال بتنی دوطرفه اهمیت بیشتری دارد، زیرا تراکم آرماتور بالاست و احتمال حرکت میلگردها وجود دارد.
   «ما در مقاله ای جداگانه در خصوص قیمت سقف تیرچه بلوک صحبت کرده ایم، اگر مشتاق به کسب اطلاعات بیشتر در این خصوص هستید، حتما مقاله قیمت هر متر مربع سقف تیرچه بلوک چقدر است؟ را مطالعه کنید.»
5. رعایت دقیق پوشش بتن (کاور)
   از آنجا که این میلگرد در بالای مقطع قرار دارد، کنترل پوشش بتن (کاور) اهمیت دوچندان پیدا می کند. اگر کاور کمتر از حد مجاز باشد، خطر خوردگی افزایش می یابد و اگر بیش از حد باشد، بازوی داخلی کاهش می یابد. استفاده از لقمه های استاندارد بتنی برای تنظیم فاصله از سطح قالب الزامی است.
6. کنترل هم پوشانی در صورت نیاز به وصله
   در صورتی که طول میلگرد کافی نباشد و نیاز به وصله باشد، طول هم پوشانی باید طبق ضوابط آرماتورگذاری تامین شود. محل وصله نیز نباید دقیقا در بیشترین ناحیه لنگر قرار گیرد، مگر اینکه در نقشه به طور مشخص پیش بینی شده باشد.
7. بازرسی نهایی پیش از بتن ریزی
   پیش از بتن ریزی، ناظر پروژه باید محل قرارگیری، تعداد، قطر، فاصله و طول مهاری میلگردهای ممان منفی را بررسی کند. در این مرحله باید اطمینان حاصل شود که میلگردها دقیقا در ناحیه میلگرد کششی بالای تیر و منطبق با نقشه قرار دارند و در اثر تردد کارگران یا نصب قالب جابه جا نشده اند.
8. جلوگیری از جابه جایی هنگام بتن ریزی
   در زمان بتن ریزی، به ویژه هنگام ویبره، امکان حرکت میلگرد وجود دارد. بنابراین لازم است کارگران دقت کنند که ویبراتور مستقیما به میلگرد ضربه نزند و شبکه آرماتور ثابت بماند. جابه جایی حتی چند سانتی متری می تواند بر کنترل خیز و ترک در آینده تاثیر بگذارد.

در نهایت باید گفت نصب میلگرد ممان منفی یک مرحله ظریف اما بسیار تاثیرگذار در کیفیت نهایی سازه است. اگر این آرماتور در جای درست، با طول مهاری کافی و کاور مناسب اجرا شود، سازه در ناحیه تکیه گاه رفتاری ایمن و پایدار خواهد داشت. اما اگر اجرای آن با بی دقتی انجام شود، اولین نشانه ضعف سازه معمولا در همین ناحیه و به شکل ترک های رویی ظاهر می شود.

استانداردهای خاموت گذاری در سازه ها

خاموت‌گذاری یکی از اجزای حیاتی در سازه‌های بتن‌آرمه محسوب می‌شود، اجرای این بخش از آرماتوربندی باید با دقت بالا و بر اساس ضوابط مشخص‌شده در آیین‌نامه‌های معتبر انجام شود، در این مقاله به بررسی استانداردهای خاموت‌گذاری بر اساس آیین‌نامه‌های ساختمانی می پردازیم:

بیشتر بخوانید

نحوه محاسبه میلگرد ممان منفی

محاسبه میلگرد ممان منفی یکی از دقیق ترین بخش های طراحی در ناحیه تکیه گاه هاست؛ جایی که به علت ایجاد ممان خمشی منفی، بالای تیر یا دال تحت تنش کششی در بتن قرار می گیرد. اگر این ناحیه به درستی طراحی نشود، اولین نشانه ضعف سازه معمولا به صورت ترک های رویی در مجاورت ستون ها دیده می شود. به همین دلیل، محاسبه این آرماتور فقط یک فرمول عددی نیست؛ بلکه ترکیبی از تحلیل سازه، کنترل آیین نامه ای و درک رفتار واقعی عضو بتنی است.

در ادامه، مسیر و نحوه محاسبه میلگرد ممان منفی را به صورت مرحله به مرحله بررسی می کنیم تا روشن شود که چگونه از مقدار لنگر منفی به تعداد و آرایش دقیق میلگرد بالایی می رسیم:

• تشخیص محل ایجاد ممان خمشی منفی و استخراج مقدار آن
  در اولین گام باید محل بحرانی مشخص شود؛ معمولا روی تکیه گاه های داخلی تیرهای پیوسته یا اطراف ستون ها در دال بتنی دوطرفه. مقدار ممان منفی طراحی

  $M_u^-$


  Mu−​ از تحلیل سازه به دست می آید؛ چه از طریق نرم افزارهای تحلیلی و چه از طریق محاسبات دستی. این عدد مبنای کل طراحی است و اگر به درستی استخراج نشود، کل فرآیند محاسبه دچار خطا خواهد شد.

• تعیین مشخصات هندسی و پارامترهای طراحی سازه بتنی
  در این مرحله عرض مقطع، ارتفاع کل و مهم تر از همه ارتفاع موثر

  $d$


  d تعیین می شود. چون میلگرد ممان منفی در بالا قرار دارد، مقدار


  $d$


  d به شدت به محل دقیق قرارگیری میلگرد و پوشش بتن (کاور) وابسته است. علاوه بر هندسه، مقاومت فشاری بتن و مقاومت تسلیم فولاد نیز مشخص می شوند تا طراحی بر اساس ضوابط آیین نامه ای انجام شود. این داده ها پایه اصلی طراحی سازه بتنی در ناحیه منفی هستند.

• محاسبه سطح فولاد کششی مورد نیاز در ناحیه بالایی مقطع
  با داشتن

  $M_u^-$


  Mu−​، سطح فولاد مورد نیاز


  $A_s$


  As​ به گونه ای محاسبه می شود که مقاومت خمشی طراحی مقطع از ممان طراحی بیشتر یا مساوی باشد. در این ناحیه، میلگرد ممان منفی همان فولاد کششی مقطع است و نقش آرماتور تقویتی بالایی را ایفا می کند. اگر سطح فولاد کمتر از مقدار لازم انتخاب شود، ظرفیت خمشی تیر در ناحیه تکیه گاه کاهش پیدا می کند و ترک های سازه ای ظاهر می شوند.

• کنترل حداقل و حداکثر فولاد طبق ضوابط آرماتورگذاری
  پس از محاسبه

  $A_s$


  As​، باید آن را با ضوابط آرماتورگذاری مقایسه کرد. آیین نامه ها حداقل فولاد را برای جلوگیری از شکست ترد و کنترل ترک الزام می کنند، حتی اگر محاسبه مقاومت عدد کوچکی بدهد. همچنین حداکثر درصد فولاد نیز محدود است تا از تراکم بیش از حد میلگرد و مشکلات بتن ریزی جلوگیری شود. این کنترل باعث می شود طراحی هم ایمن باشد و هم اجرایی.

• تبدیل سطح فولاد به تعداد و قطر میلگرد اجرایی
  در این مرحله

  $A_s$


  As​ به میلگرد واقعی تبدیل می شود؛ یعنی مشخص می کنیم چند میلگرد با چه قطری در بالای تیر یا دال قرار گیرد. چیدمان صحیح در شبکه آرماتورگذاری تیر بتنی اهمیت زیادی دارد، زیرا باید فاصله های مجاز رعایت شود و بتن بتواند به خوبی بین میلگردها جریان پیدا کند. انتخاب منطقی قطر و تعداد میلگرد تاثیر مستقیم بر کیفیت اجرا دارد.

• کنترل طول امتداد و طول مهاری میلگرد
  میلگرد ممان منفی باید از روی تکیه گاه عبور کند و در دو سمت به اندازه کافی ادامه پیدا کند. این مقدار بر اساس آیین نامه به عنوان طول مهاری میلگرد تعیین می شود. اگر طول مهاری تامین نشود، انتقال نیرو ناقص خواهد بود و حتی با وجود فولاد کافی، عملکرد واقعی آرماتور کاهش می یابد.
• کنترل سرویس پذیری برای کنترل خیز و ترک
  در نهایت، طراحی نباید فقط مقاومت نهایی را تامین کند؛ بلکه باید از نظر بهره برداری نیز مناسب باشد. میلگرد ممان منفی با تقویت ناحیه تکیه گاه، به کنترل خیز و ترک کمک می کند. در سقف های پیوسته مانند سقف تیرچه بلوک و دال های دوطرفه، این موضوع اهمیت بیشتری دارد، زیرا رفتار بلندمدت سازه به شدت به کیفیت طراحی و اجرای آرماتورهای بالایی وابسته است.

در مجموع، محاسبه میلگرد ممان منفی یک فرآیند چند مرحله ای و کاملا مهندسی است که از تحلیل دقیق ممان خمشی منفی آغاز می شود و با تعیین تعداد، قطر، آرایش و طول مناسب میلگردها به پایان می رسد؛ و همین دقت در محاسبه است که از بروز ترک های زودرس و ضعف در ناحیه تکیه گاه جلوگیری می کند.

تفاوت میلگرد ممان منفی و مثبت

برای درک درست تفاوت بین میلگرد ممان منفی و مثبت، باید اول رفتار واقعی تیر یا دال را زیر بارگذاری تصور کنیم. یک تیر بتنی وقتی بار می گیرد، در بعضی نواحی پایین آن کششی می شود و در بعضی نواحی بالا. این تغییر رفتار به دلیل شکل توزیع ممان خمشی در طول دهانه است. همین تفاوت در محل کشش، باعث می شود نوع و محل آرماتور نیز تغییر کند.

در ادامه، تفاوت این دو نوع میلگرد را از نظر محل قرارگیری، نقش سازه ای، عملکرد اجرایی و تاثیر بر طراحی سازه بتنی به صورت کامل بررسی می کنیم:

• محل قرارگیری در مقطع
  مهم ترین تفاوت بین این دو، محل قرارگیری آن ها در مقطع تیر یا دال است. میلگرد ممان مثبت در پایین تیر و در وسط دهانه قرار می گیرد؛ جایی که در اثر بارگذاری، پایین مقطع تحت کشش است. اما میلگرد ممان منفی در بالای تیر و روی تکیه گاه نصب می شود، چون در این ناحیه به علت ایجاد ممان خمشی منفی، بالای مقطع تحت تنش کششی در بتن قرار دارد. به زبان ساده، هر جا بتن کششی شود، میلگرد باید همان جا قرار بگیرد.
• نقش در تحمل لنگر و ظرفیت خمشی تیر
  میلگرد ممان مثبت مسئول تامین مقاومت خمشی در وسط دهانه است؛ جایی که لنگر مثبت بیشترین مقدار را دارد. در مقابل، میلگرد ممان منفی وظیفه افزایش ظرفیت خمشی تیر در ناحیه تکیه گاه را بر عهده دارد. اگر یکی از این دو حذف شود، سازه در همان ناحیه خاص دچار ضعف خواهد شد. یعنی هر کدام دقیقا برای یک منطقه بحرانی طراحی می شوند و جایگزین هم نیستند.
• تاثیر بر الگوی ترک خوردگی
  اگر میلگرد ممان مثبت کافی نباشد، ترک ها در پایین تیر و وسط دهانه ظاهر می شوند. اما اگر میلگرد ممان منفی به درستی اجرا نشود، ترک ها در بالای تیر و اطراف ستون دیده می شوند؛ همان چیزی که به شکل ترک خوردگی سقف در نزدیکی تکیه گاه مشاهده می شود. بنابراین محل ترک معمولا سرنخی از کمبود کدام نوع آرماتور است.
• تفاوت در طول مهاری و امتداد میلگرد
  میلگرد ممان مثبت معمولا در وسط دهانه بیشترین نیاز را دارد و طول آن در محدوده دهانه امتداد می یابد. اما میلگرد ممان منفی باید از روی تکیه گاه عبور کند و در دو سمت به اندازه کافی ادامه داشته باشد تا طول مهاری میلگرد تامین شود. این موضوع در اتصال تیر به ستون اهمیت زیادی دارد و بر پیوستگی قاب تاثیر می گذارد.
• رفتار در سیستم های مختلف سقف
  در سیستم هایی مانند سقف تیرچه بلوک، میلگردهای مثبت در پایین تیرچه ها و در وسط دهانه فعال هستند، در حالی که میلگردهای منفی در محل نشیمن تیرچه روی تیر اصلی قرار می گیرند. در دال بتنی دوطرفه نیز آرماتورهای مثبت در وسط دهانه دال و آرماتورهای منفی در اطراف ستون ها متمرکز می شوند. بنابراین تفاوت آن ها وابسته به توزیع لنگر در سیستم سازه ای است.
• تفاوت در اهمیت اجرایی در ناحیه اتصال
  در قاب های بتنی، میلگرد ممان منفی معمولا از روی ستون عبور داده می شود و بخشی از پیوستگی تیر و ستون را تامین می کند. در حالی که میلگرد مثبت بیشتر در محدوده میانی دهانه فعال است. به همین دلیل، در آرماتورگذاری تیر بتنی، کنترل اجرای میلگردهای بالایی در محل ستون ها حساس تر است.
• تاثیر بر کنترل خیز و ترک در بهره برداری
  میلگردهای مثبت بیشتر در کنترل خیز وسط دهانه نقش دارند، در حالی که میلگردهای منفی در کنترل خیز و ترک در ناحیه تکیه گاه موثر هستند. هر دو برای رفتار مطلوب سازه در بلندمدت ضروری اند و نبود هر کدام می تواند باعث ایجاد تغییر شکل و ترک در همان ناحیه بحرانی شود.

اگر بخواهیم در یک کلام بگوییم، تفاوت میلگرد ممان منفی و مثبت در اصل به تفاوت محل کشش در عضو بتنی برمی گردد. هر جا پایین مقطع کششی باشد، میلگرد مثبت فعال است و هر جا بالا کششی شود، میلگرد منفی وارد عمل می شود. این دو مکمل یکدیگر هستند و حذف یا اجرای ناقص هر کدام، تعادل رفتاری عضو در برابر بارگذاری را بر هم می زند.

ضوابط و استانداردهای مربوط به میلگرد ممان منفی

اجرای میلگرد ممان منفی فقط به دانستن محل قرارگیری آن ختم نمی شود؛ این آرماتور باید دقیقا مطابق آیین نامه و استانداردهای معتبر اجرا شود تا بتواند نقش واقعی خود را در تحمل ممان خمشی منفی ایفا کند. در غیر این صورت، حتی اگر تعداد میلگرد کافی باشد، ولی ضوابط رعایت نشده باشد، عملکرد سازه در ناحیه تکیه گاه با مشکل روبه رو می شود.

در ادامه، مهم ترین ضوابط و استانداردهای مرتبط با طراحی و اجرای میلگرد ممان منفی را بررسی می کنیم:

1. رعایت آیین نامه بتن ایران (آبا) و مقررات ملی ساختمان
   در ایران، طراحی و اجرای آرماتورها از جمله میلگرد ممان منفی باید مطابق با آیین نامه بتن ایران (آبا) و مبحث نهم مقررات ملی ساختمان انجام شود. این آیین نامه ها حداقل سطح فولاد، ضرایب کاهش مقاومت، الزامات شکل پذیری و نحوه کنترل ترک را مشخص می کنند. در واقع چارچوب اصلی طراحی سازه بتنی در همین اسناد تعریف شده است.
2. تامین حداقل و حداکثر درصد آرماتور کششی در ناحیه منفی
   طبق آیین نامه، حتی اگر محاسبات نشان دهد مقدار فولاد کمی کافی است، حداقل درصد آرماتور کششی باید رعایت شود تا از شکست ترد جلوگیری شود. از طرف دیگر، حداکثر درصد فولاد نیز محدود شده است تا از تراکم بیش از حد میلگرد و مشکلات بتن ریزی جلوگیری شود. این ضوابط بخشی از اصول کلی ضوابط آرماتورگذاری هستند که در ناحیه ممان منفی اهمیت ویژه دارند.
3. کنترل دقیق طول مهاری میلگرد
   یکی از مهم ترین الزامات آیین نامه ای در مورد میلگرد ممان منفی، تامین کامل طول مهاری میلگرد است. میلگردهای بالایی باید به اندازه کافی از روی تکیه گاه عبور کنند و در دو سمت ادامه یابند تا انتقال نیرو به بتن به درستی انجام شود. مقدار طول مهاری به قطر میلگرد، مقاومت بتن و نوع فولاد وابسته است و نمی توان آن را به صورت تجربی تعیین کرد.
4. رعایت پوشش بتن (کاور) استاندارد
   آیین نامه ها حداقل پوشش بتن (کاور) را برای حفاظت از میلگرد در برابر خوردگی و آتش سوزی تعیین می کنند. در میلگردهای ممان منفی که در بالای مقطع قرار دارند، تامین کاور مناسب اهمیت بیشتری دارد، زیرا این ناحیه در تماس نزدیک تری با سطح آزاد بتن است و در معرض شرایط محیطی قرار می گیرد.
5. کنترل فاصله و آرایش میلگردها در بالای مقطع
   فاصله آزاد بین میلگردها و فاصله آن ها از لبه قالب باید مطابق آیین نامه باشد تا بتن بتواند به خوبی بین آن ها نفوذ کند. اگر میلگردهای ممان منفی بیش از حد به هم نزدیک باشند، احتمال ایجاد حفره و ضعف در بتن افزایش می یابد و در نهایت ممکن است به ترک خوردگی سقف منجر شود.
6. الزامات مربوط به وصله و هم پوشانی میلگردها
   در صورتی که طول میلگرد کافی نباشد و نیاز به وصله باشد، طول هم پوشانی باید طبق آیین نامه محاسبه شود. همچنین محل وصله در ناحیه بیشترین ممان خمشی منفی باید با دقت انتخاب شود تا عملکرد عضو تضعیف نشود. آیین نامه ها معمولا محدودیت هایی برای محل وصله در نواحی بحرانی در نظر می گیرند.
7. کنترل شکل پذیری و رفتار لرزه ای در قاب های خمشی
   در سازه های لرزه خیز، میلگرد ممان منفی بخشی از سیستم مقاوم در برابر زلزله محسوب می شود. در قاب های خمشی ویژه، ضوابط سخت گیرانه تری برای آرماتورهای بالایی در ناحیه اتصال تیر به ستون وجود دارد. این ضوابط شامل نسبت فولاد، نحوه مهار و فاصله خاموت ها در ناحیه بحرانی است تا رفتار شکل پذیر و ایمن تامین شود.
8. کنترل ترک و سرویس پذیری طبق معیارهای آیین نامه ای
   یکی از اهداف اصلی ضوابط، کنترل خیز و ترک در بهره برداری است. آیین نامه ها محدودیت هایی برای عرض ترک و تغییر شکل مجاز تعریف کرده اند. طراحی مناسب میلگرد ممان منفی به تحقق این معیارها کمک می کند و از ایجاد ترک های گسترده در بالای تیر جلوگیری می نماید.
9. بازرسی و تایید اجرایی پیش از بتن ریزی
   علاوه بر محاسبات، آیین نامه ها بر نظارت اجرایی تاکید دارند. پیش از بتن ریزی، باید تعداد، قطر، محل قرارگیری، طول مهاری میلگرد و کاور میلگردهای ممان منفی کنترل و تایید شود. بسیاری از ضعف های سازه ای نه به دلیل طراحی، بلکه به دلیل اجرای ناقص رخ می دهند.

در جمع بندی این بخش باید گفت که میلگرد ممان منفی تنها زمانی می تواند نقش واقعی خود را در افزایش ظرفیت خمشی تیر و جلوگیری از ترک ایفا کند که تمامی ضوابط آیین نامه ای به صورت دقیق رعایت شود. رعایت این استانداردها یعنی تبدیل محاسبات روی کاغذ به یک سازه ایمن، بادوام و قابل اعتماد در عمل.

مزایا و معایب میلگرد ممان منفی

میلگرد ممان منفی یکی از حیاتی ترین اجزای تقویتی در ناحیه تکیه گاه هاست. این میلگرد به صورت مستقیم با ممان خمشی منفی درگیر است و اگر درست طراحی و اجرا شود، نقش بسیار مهمی در ایمنی و دوام سازه دارد. اما مثل هر راهکار مهندسی دیگر، در کنار مزایا، چالش ها و محدودیت هایی هم دارد که باید واقع بینانه دیده شوند. در ادامه، مزایا و معایب آن را بررسی می کنیم:

1. افزایش ظرفیت خمشی تیر در ناحیه بحرانی
   مهم ترین مزیت میلگرد ممان منفی، افزایش ظرفیت خمشی تیر در محل تکیه گاه است. در این ناحیه، بالای مقطع تحت تنش کششی در بتن قرار می گیرد و بدون آرماتور تقویتی، عضو دچار ترک و کاهش مقاومت می شود. وجود میلگرد کششی بالایی باعث می شود تیر یا دال بتواند لنگرهای منفی را با اطمینان تحمل کند.
2. کاهش ترک خوردگی سقف در اطراف ستون ها
   در بسیاری از پروژه ها، ترک های رویی در محل اتصال تیر به ستون دیده می شود. اجرای صحیح میلگرد ممان منفی به طور قابل توجهی احتمال ترک خوردگی سقف را کاهش می دهد و باعث بهبود کیفیت ظاهری و عملکردی سازه در بلندمدت می شود.
3. بهبود رفتار لرزه ای در قاب های بتنی
   در سازه های مقاوم در برابر زلزله، ناحیه اتصال تیر و ستون یکی از نقاط بحرانی است. میلگرد ممان منفی که از روی ستون عبور داده می شود، پیوستگی عضو را افزایش می دهد و به شکل پذیری بهتر قاب کمک می کند. این موضوع در چارچوب طراحی سازه بتنی لرزه ای اهمیت زیادی دارد.
4. کمک به کنترل خیز و ترک در بهره برداری
   وجود آرماتور کافی در ناحیه منفی باعث افزایش سختی خمشی موضعی شده و به کنترل خیز و ترک کمک می کند. این مزیت در سقف های پیوسته مانند سقف تیرچه بلوک و دال بتنی دوطرفه بیشتر خود را نشان می دهد، زیرا توزیع لنگر در این سیستم ها پیوسته است.
5. افزایش دوام و عمر مفید سازه
   وقتی ناحیه تکیه گاه به درستی تقویت شود، تمرکز تنش کاهش می یابد و احتمال آسیب تدریجی کمتر می شود. این موضوع باعث افزایش دوام سازه و کاهش هزینه های تعمیر در سال های آینده خواهد شد.

اما در کنار این مزایا، باید چالش ها و محدودیت های اجرایی را هم در نظر گرفت:

• افزایش مصرف فولاد و هزینه اجرا
  اجرای میلگرد ممان منفی به معنی مصرف بیشتر فولاد در ناحیه تکیه گاه است. این موضوع می تواند هزینه پروژه را افزایش دهد، به ویژه در سازه های بزرگ با دهانه های متعدد. البته این هزینه در برابر افزایش ایمنی، توجیه پذیر است، اما باید در برآورد اقتصادی دیده شود.
• حساسیت بالا به اجرای دقیق طول مهاری میلگرد
  اگر طول مهاری میلگرد به درستی تامین نشود، عملکرد واقعی آرماتور کاهش می یابد. این موضوع یکی از نقاط ضعف احتمالی است؛ زیرا اجرای ناقص در کارگاه می تواند کل مزیت طراحی را از بین ببرد.
• تراکم آرماتور در ناحیه اتصال تیر و ستون
  در بسیاری از قاب های بتنی، به ویژه در مناطق لرزه خیز، ناحیه اتصال تیر و ستون از قبل دارای خاموت های متراکم است. اضافه شدن میلگرد ممان منفی ممکن است باعث تراکم زیاد فولاد شود و بتن ریزی را دشوار کند. اگر این تراکم به درستی مدیریت نشود، کیفیت بتن کاهش می یابد.
• وابستگی شدید به رعایت ضوابط آرماتورگذاری
  میلگرد ممان منفی بدون رعایت دقیق ضوابط آرماتورگذاری و پوشش بتن (کاور) مناسب، می تواند در معرض خوردگی یا عملکرد ناقص قرار گیرد. بنابراین مزایای آن زمانی محقق می شود که نظارت اجرایی دقیق وجود داشته باشد.
• ریسک کاهش بازوی موثر در صورت جایگذاری نادرست
  اگر میلگرد ممان منفی پایین تر از محل طراحی شده قرار گیرد، بازوی داخلی مقطع کاهش می یابد و ظرفیت خمشی تیر کمتر از مقدار محاسبه شده خواهد بود. این موضوع یک ضعف اجرایی است که در صورت بی دقتی می تواند عملکرد عضو را تضعیف کند.

در نهایت باید گفت که مزایای میلگرد ممان منفی به طور مستقیم با ایمنی، دوام و عملکرد سازه در ناحیه تکیه گاه گره خورده است. در مقابل، معایب آن بیشتر به چالش های اجرایی و افزایش هزینه اولیه مربوط می شود. اگر طراحی دقیق و اجرای منطبق با آیین نامه انجام شود، مزایا به شکل محسوسی بر معایب غلبه خواهد کرد و سازه رفتاری پایدار و قابل اعتماد خواهد داشت.

جمع بندی

میلگرد ممان منفی یکی از مهم ترین اجزای آرماتورگذاری تیر بتنی و سقف های بتنی است که نقش کلیدی در مقابله با ممان خمشی منفی، افزایش ظرفیت خمشی تیر و جلوگیری از ترک خوردگی سقف دارد. اجرای صحیح آن، همراه با رعایت طول مهاری میلگرد، پوشش بتن (کاور) و سایر ضوابط آرماتورگذاری، تضمین کننده عملکرد ایمن و پایدار سازه خواهد بود.

برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفه‌ای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
