تیرآهن لانه زنبوری چیست و چگونه ساخته می‌شود؟ + ویژگی های این محصول

در پروژه‌های عمرانی مدرن، یکی از چالش‌های مهم، افزایش مقاومت سازه‌ای بدون افزایش وزن مقاطع فولادی است. در این میان، تیرآهن لانه زنبوری یا Honeycomb Beam یکی از هوشمندانه‌ترین راه‌حل‌ها برای رسیدن به این هدف به شمار می‌رود. این نوع تیر با ایجاد حفره‌های شش‌ضلعی در جان تیر، هم وزن را کاهش می‌دهد و هم مقاومت خمشی تیر را افزایش می‌دهد.

برای اطلاع از نوسانات بازار و بررسی قیمت تیرآهن امروز، دسترسی به اطلاعات به‌روز و دقیق اهمیت زیادی دارد؛ چرا که قیمت این مقطع فولادی به عواملی همچون نوع تیرآهن (IPE، INP، IPB)، وزن شاخه، ابعاد و طول تیرآهن، کارخانه تولیدکننده و نرخ ارز وابسته است. انتخاب صحیح تیرآهن نیازمند شناخت دقیق مشخصات فنی و نیاز سازه‌ای پروژه است.

در این مقاله با تیرآهن لانه زنبوری، نحوه ساخت، ویژگی‌ها، مزایا، معایب و کاربردهای آن در سازه‌های فولادی آشنا می‌شویم، پس در ادامه با اهن اینجا همراه باشید.

تیرآهن لانه زنبوری چیست؟

وقتی صحبت از تیرآهن لانه زنبوری می‌شود، در واقع از یکی از خلاقانه‌ترین روش‌های بهبود عملکرد تیرهای فولادی حرف می‌زنیم. این نوع تیرآهن از یک تیر معمولی (معمولاً تیرآهن IPE یا تیرآهن INP) ساخته می‌شود که با روش خاصی، جان آن به شکل زیگزاگی برش خورده و دوباره به هم جوش داده می‌شود. حاصل این فرآیند، تیر فولادی‌ای است با حفره‌های شش‌ضلعی منظم در جان تیر، که دقیقاً شبیه الگوی طبیعی کندوی زنبور طراحی شده است.
«ما در مقاله ای جداگانه به تیرآهن IPE پرداخته ایم، اگر مشتاق به کسب اطلاعات بیشتر در این خصوص هستید، حتما مقاله تیرآهن IPE چیست؟ را مطالعه کنید.»

هدف از این تغییر، افزایش ارتفاع مؤثر تیر بدون افزایش وزن است. در مهندسی سازه، افزایش ارتفاع مؤثر یعنی افزایش ممان اینرسی، که در نتیجه مقاومت تیر در برابر خمش بیشتر می‌شود. به زبان ساده‌تر، تیر می‌تواند همان مقدار بار را با مصرف فولاد کمتر تحمل کند. این یعنی بهینه‌سازی واقعی بین وزن سازه و مقاومت خمشی، که یکی از اهداف اصلی طراحی اقتصادی در ساختمان‌سازی مدرن است.

یکی از دلایل محبوبیت تیر لانه زنبوری در پروژه‌های ساختمانی و صنعتی، علاوه بر سبک بودن، ظاهر منظم و مهندسی‌شده‌ی آن است. وقتی این تیرها در سقف سازه یا اسکلت فلزی نصب می‌شوند، حفره‌های شش‌ضلعی‌شان جلوه‌ای خاص و حرفه‌ای به محیط می‌دهند. همین ویژگی باعث شده که در پروژه‌هایی که سازه نمایان دارند (مثل سوله‌ها یا سالن‌های صنعتی مدرن)، استفاده از این نوع تیرآهن نه فقط از نظر فنی، بلکه از نظر زیبایی‌شناسی هم انتخابی هوشمندانه باشد.

از منظر فنی، ساختار تیرآهن لانه زنبوری باعث می‌شود تا تنش‌ها در جان تیر به شکل یکنواخت‌تری توزیع شوند. این مسئله در برابر خمش‌های موضعی و تغییر شکل‌های ناگهانی، عملکرد تیر را بهبود می‌دهد. با این حال، طراحی چنین تیرواره‌هایی نیاز به دقت دارد تا مرکز ثقل مقطع حفظ شود و مشکلاتی مثل تمرکز تنش یا پیچش ناخواسته به وجود نیاید.

در کارگاه‌های صنعتی، این نوع تیر را معمولاً با دستگاه‌های برش CNC یا گاز برش اتوماتیک تولید می‌کنند تا شکل دندانه‌ها دقیق و زاویه‌ها کاملاً منظم باشد. پس از آن، دو نیمه تیر در موقعیت خاصی نسبت به هم قرار گرفته و با جوش پیوسته به یکدیگر متصل می‌شوند. نتیجه این فرآیند، تیرآهنی است سبک‌تر، زیباتر و با کارایی مکانیکی بهتر.

به‌طور خلاصه، تیرآهن لانه زنبوری ترکیبی از مهندسی هوشمند و زیبایی صنعتی است؛ محصولی که به سازندگان اجازه می‌دهد سازه‌هایی مقاوم‌تر، اقتصادی‌تر و زیباتر طراحی کنند، بدون آن‌که از استحکام یا استاندارد فنی سازه کاسته شود.

مراحل ساخت تیرآهن لانه زنبوری

فرآیند ساخت تیرآهن لانه زنبوری ترکیبی از علم طراحی سازه، فناوری برش دقیق و مهارت در جوشکاری صنعتی است. در این روش، تیر معمولی به شکلی هوشمندانه بازطراحی می‌شود تا هم مقاومت خمشی افزایش یابد و هم وزن سازه کاهش پیدا کند. در ادامه، مراحل تولید این تیر خاص را به‌صورت گام‌به‌گام بررسی می‌کنیم:

1. انتخاب تیرآهن مادر مناسب
   اولین گام در تولید تیرآهن لانه زنبوری، انتخاب تیرآهن اولیه (مادر) با کیفیت بالا است. معمولاً از تیرآهن‌های IPE یا INP با فولاد ST37 یا ST52 استفاده می‌شود. تیر باید کاملاً صاف، بدون تاب یا خوردگی باشد تا در فرآیند برش، دقت حفظ شود. انتخاب تیر با ضخامت مناسب اهمیت بالایی دارد، چون مستقیماً بر ممان اینرسی، قابلیت جوشکاری و پایداری نهایی تیر تأثیر می‌گذارد. در واقع، اگر تیر مادر کیفیت مطلوبی نداشته باشد، محصول نهایی نیز از نظر مقاومت و دوام دچار ضعف خواهد شد.
2. ترسیم الگوی برش زیگزاگی روی جان تیر
   پس از انتخاب تیر مناسب، مرحله‌ی طراحی الگوی برش آغاز می‌شود. این الگو معمولاً به شکل زیگزاگی با زاویه ۶۰ درجه ترسیم می‌شود تا پس از جابجایی دو نیمه، حفره‌های شش‌ضلعی منظم در جان تیر تشکیل شود. در کارخانه‌های مدرن، این کار توسط نرم‌افزارهای CAD و دستگاه‌های CNC Cutting Machine انجام می‌شود تا خط برش کاملاً دقیق و تکرارپذیر باشد. دقت در این مرحله اهمیت حیاتی دارد، چون کوچک‌ترین انحراف در الگو می‌تواند باعث ناهماهنگی بین دندانه‌های تیر در مرحله جوشکاری شود.

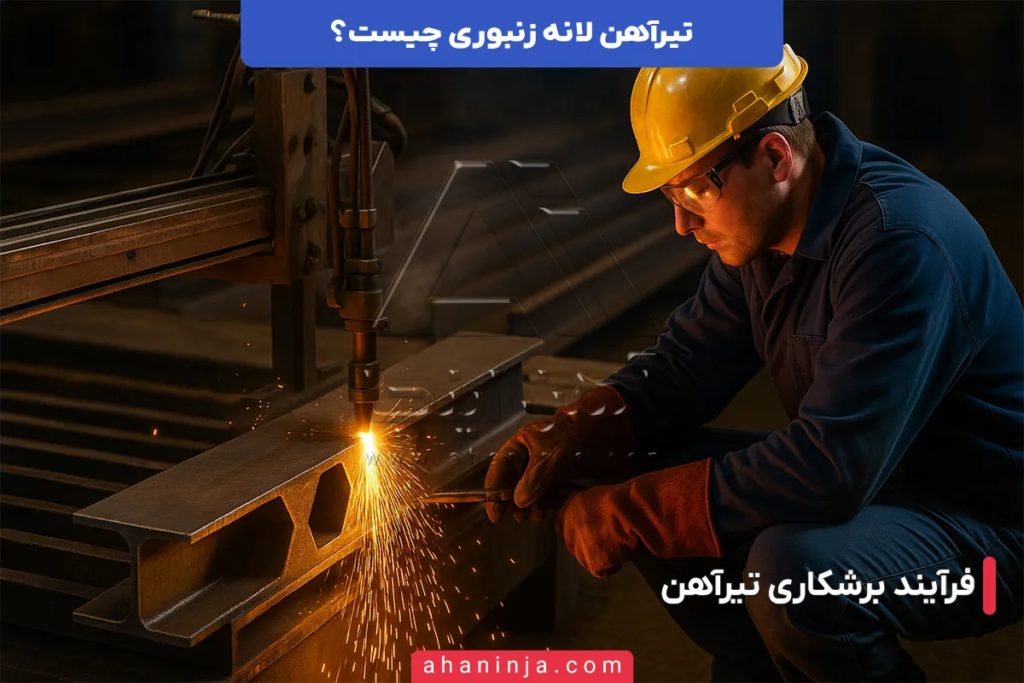

3. برش تیرآهن مادر بر اساس الگو
   در این مرحله، تیرآهن مادر مطابق الگوی طراحی‌شده با استفاده از برش گازی، پلاسما یا لیزر صنعتی بریده می‌شود. عملیات برش باید با حرارت کنترل‌شده انجام شود تا از تغییر شکل حرارتی (Thermal Deformation) جلوگیری گردد. اپراتور دستگاه معمولاً از سیستم خنک‌کننده‌ی هوایی یا آبی برای حفظ پایداری فولاد استفاده می‌کند. دقت در زاویه و مسیر برش باعث می‌شود دو نیم‌تیر حاصل، کاملاً با یکدیگر منطبق باشند. در کارخانه‌های پیشرفته، خط برش به‌صورت اتوماتیک کنترل می‌شود تا تلرانس خطا به حداقل برسد.
4. جدا کردن و جابجایی نیم‌تیرها
   پس از برش کامل، تیرآهن به دو نیم تقسیم می‌شود. حال یکی از نیمه‌ها به اندازه‌ی نصف طول یک دندانه جابجا می‌شود تا دندانه‌های دو نیم‌تیر در هم قفل شوند. با این جابجایی دقیق، فضاهای خالی شش‌ضلعی بین نیم‌تیرها ایجاد می‌شود که همان ساختار لانه زنبوری است. این مرحله نیاز به دقت بالا دارد، زیرا کوچک‌ترین خطا در هم‌ترازی، می‌تواند در زمان جوشکاری نهایی باعث ایجاد تمرکز تنش یا انحراف محور تیر شود. در محیط صنعتی، از جک‌های تنظیم‌کننده و گیره‌های مخصوص برای تثبیت موقعیت نیم‌تیرها استفاده می‌شود.

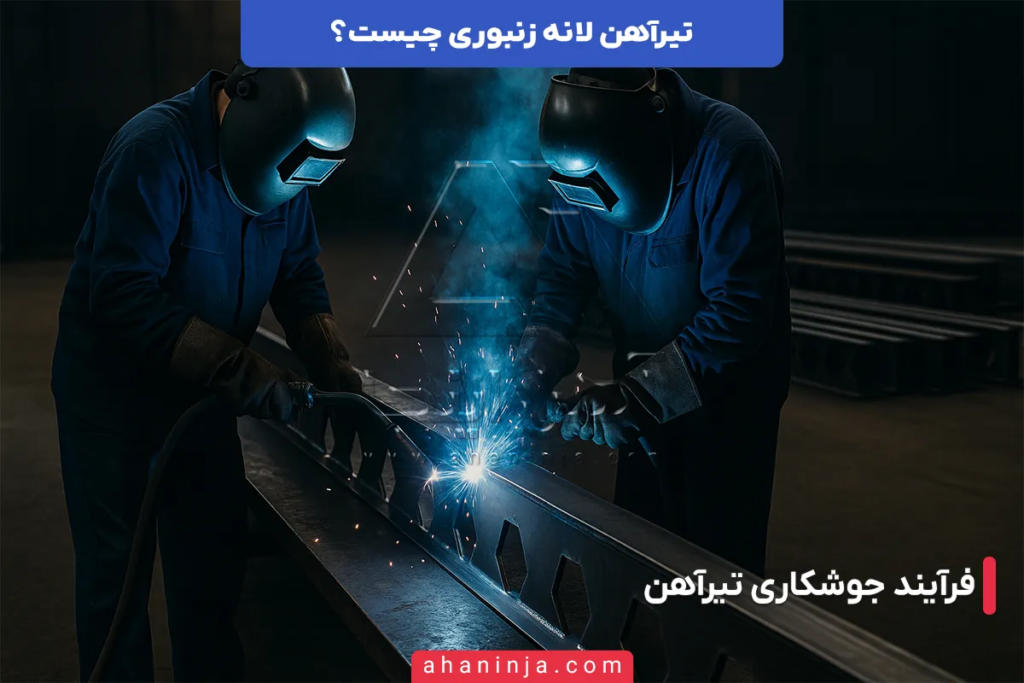

5. جوشکاری دو نیم‌تیر و تشکیل تیر لانه زنبوری
   پس از تنظیم دقیق موقعیت، نوبت به جوشکاری پیوسته‌ی دندانه‌ها می‌رسد. این مرحله مهم‌ترین بخش فرآیند ساخت است، زیرا کیفیت جوش مستقیماً بر مقاومت برشی و خمشی تیر تأثیر می‌گذارد. معمولاً از روش جوش زیر پودری (SAW) یا جوش CO₂ استفاده می‌شود تا اتصال عمیق، یکنواخت و مقاوم حاصل شود. دمای جوش باید کنترل‌شده باشد تا از اعوجاج حرارتی جلوگیری شود. در کارخانه‌های مجهز، جوشکاری توسط بازوی رباتیک یا دستگاه خودکار انجام می‌شود تا ثبات در کیفیت تمام نقاط اتصال تضمین گردد. پس از پایان جوش، سطح اتصال بررسی شده و نقاط مشکوک با آزمون اولتراسونیک (UT) کنترل می‌شوند.
6. خنک‌کاری تدریجی و کنترل کیفیت نهایی
   پس از اتمام جوشکاری، تیر باید در دمای محیط و به‌صورت طبیعی خنک شود تا از ایجاد تنش‌های داخلی جلوگیری شود. پس از آن، تیر تحت مجموعه‌ای از آزمون‌های کنترل کیفیت قرار می‌گیرد؛ شامل بررسی بصری جوش‌ها، اندازه‌گیری تقارن دندانه‌ها، تست اولتراسونیک برای تشخیص ترک، و در صورت نیاز، نصب ورق تقویتی (Stiffener Plate) در نواحی بحرانی مانند محل تکیه‌گاه‌ها یا نقاط تمرکز برش. این مرحله اطمینان می‌دهد که تیر تولیدشده مطابق استاندارد ISIRI 1791 یا EN 10034 بوده و برای استفاده در سازه‌های اصلی ایمن است.
   ما در مقاله ای جداگانه، به استاندارد های مربوط به حوزه تیرآهن پرداخته ایم، اگر مشتاق به کسب اطلاعات در این خصوص هستید، حتما مقاله استاندارد های تیرآهن در ایران و اروپا را مطالعه کنید.
7. تمیزکاری، رنگ‌آمیزی و آماده‌سازی نهایی
   در آخرین گام، تیرآهن تولیدشده وارد مرحله تمیزکاری صنعتی می‌شود. در این مرحله، سطح تیر از سرباره‌های جوش، دوده و اکسید فلزی پاک می‌شود و سپس در صورت سفارش، با رنگ اپوکسی صنعتی یا ضدزنگ پوشش داده می‌شود تا مقاومت در برابر رطوبت، زنگ‌زدگی و خوردگی افزایش یابد. پس از خشک شدن، تیرها بسته‌بندی شده و با علائم مشخصات فنی، نام کارخانه و استاندارد تولید به محل پروژه ارسال می‌شوند.

جدول مراحل ساخت تیرآهن لانه زنبوری

مرحله	توضیحات فنی	نکات کلیدی و کنترل کیفیت
1. انتخاب تیرآهن مادر	انتخاب تیرآهن IPE یا INP با فولاد ST37 یا ST52 به‌عنوان ماده پایه. تیر باید صاف، بدون تاب و زنگ‌زدگی باشد تا برش دقیق انجام شود.	بررسی کیفیت سطح، ضخامت یکنواخت و اطمینان از سلامت مقطع پیش از برش.
2. طراحی الگوی برش زیگزاگی	ترسیم الگوی زیگزاگی با زاویه ۶۰ درجه روی جان تیر برای ایجاد حفره‌های شش‌ضلعی. این مرحله معمولاً با نرم‌افزار CAD و دستگاه CNC Cutting انجام می‌شود.	دقت در طراحی برای حفظ تقارن و جلوگیری از ناهماهنگی بین نیم‌تیرها در مرحله جوشکاری.
3. برش تیرآهن مادر	برش تیر مطابق الگو با استفاده از برش پلاسما یا گاز صنعتی انجام می‌شود. کنترل حرارت برای جلوگیری از تغییر شکل حرارتی اهمیت دارد.	استفاده از سیستم خنک‌کننده، بررسی زاویه برش و تلرانس خطا کمتر از ۲ میلی‌متر.
4. جابجایی و درگیری نیم‌تیرها	پس از برش، دو نیم‌تیر از هم جدا و یکی از آن‌ها نیم‌دندانه جابجا می‌شود تا دندانه‌ها در هم قفل شده و حفره‌های شش‌ضلعی منظم ایجاد شوند.	استفاده از گیره و جک‌های صنعتی برای تنظیم دقیق و جلوگیری از انحراف محور تیر.
5. جوشکاری نیم‌تیرها	دو نیمه توسط جوش زیر پودری (SAW) یا جوش CO₂ در امتداد دندانه‌ها به‌صورت پیوسته متصل می‌شوند. کنترل دما در این مرحله حیاتی است.	انجام تست UT یا MT برای اطمینان از یکنواختی جوش و جلوگیری از ایجاد ترک حرارتی.
6. خنک‌کاری و کنترل نهایی	تیر پس از جوش در دمای محیط به‌صورت تدریجی خنک می‌شود. سپس ابعاد، موقعیت حفره‌ها و کیفیت جوش مورد بررسی قرار می‌گیرد.	نصب ورق تقویتی (Stiffener Plate) در محل تکیه‌گاه‌ها یا نواحی بحرانی در صورت نیاز.
7. تمیزکاری و رنگ‌آمیزی نهایی	تیر از سرباره، دوده و اکسید فلزی پاک شده و در صورت نیاز با رنگ اپوکسی یا ضدزنگ صنعتی پوشش داده می‌شود.	بررسی یکنواختی رنگ، درج برچسب مشخصات (نوع فولاد، کارخانه، استاندارد) و آماده‌سازی برای ارسال.

ویژگی‌های فنی تیرآهن لانه زنبوری

تیرآهن لانه زنبوری به‌عنوان یکی از مقاطع اصلاح‌شده‌ی فولادی، ویژگی‌های مکانیکی و هندسی منحصربه‌فردی دارد که آن را از تیرهای معمولی متمایز می‌کند. این ویژگی‌ها نتیجه‌ی مستقیم طراحی هوشمندانه، فرآیند برش زیگزاگی و جوشکاری دقیق در مرحله‌ی تولید هستند:

• افزایش ارتفاع مؤثر تیر
  ارتفاع مؤثر در تیرهای لانه زنبوری معمولاً ۴۰ تا ۵۰ درصد بیشتر از تیر اولیه است. این افزایش ارتفاع باعث بالا رفتن ممان اینرسی (Moment of Inertia) و در نتیجه افزایش مقاومت خمشی (Bending Strength) می‌شود. در واقع، بدون افزایش وزن، تیر توان تحمل لنگر خمشی بیشتری دارد.
• وجود حفره‌های شش‌ضلعی در جان تیر
  مشخصه‌ی اصلی این نوع تیر، وجود حفره‌های شش‌ضلعی منظم در جان است که شبیه ساختار طبیعی کندوی زنبور طراحی شده‌اند. این حفره‌ها علاوه بر زیبایی ظاهری، باعث کاهش وزن مقطع و امکان عبور تأسیسات از درون تیر می‌شوند، بدون اینکه نیاز به سوراخ‌کاری اضافه باشد.
• کاهش وزن کلی سازه
  حذف بخشی از جان تیر موجب می‌شود وزن تیر نهایی حدود ۱۰ تا ۱۵ درصد کمتر از تیر مادر باشد. کاهش وزن مرده‌ی سازه به معنی کاهش نیروی برشی و خمشی وارد بر ستون‌ها و فونداسیون است. در پروژه‌های بزرگ، این کاهش وزن باعث صرفه‌جویی قابل‌توجه در فولاد مصرفی و هزینه‌ی اجرا می‌شود.
• افزایش مقاومت خمشی نسبت به وزن
  در طراحی سازه، نسبت مقاومت به وزن از شاخص‌های کلیدی محسوب می‌شود. در تیرهای لانه زنبوری، به دلیل افزایش ارتفاع و بهینه‌سازی توزیع جرم، این نسبت تا ۳۰ درصد بیشتر از تیر معمولی است. این ویژگی باعث می‌شود تیر در برابر خمش عملکرد بهتری داشته باشد، بدون آن‌که وزن قابل‌توجهی اضافه کند.
• جنس فولاد و گرید مقاومتی بالا
  در ساخت این تیرها معمولاً از فولادهای ساختمانی ST37 برای سازه‌های معمولی و ST52 برای پروژه‌های سنگین‌تر استفاده می‌شود. فولاد ST52 دارای مقاومت تسلیم بالاتر (Yield Strength) و چقرمگی بیشتر است و در نتیجه در برابر تغییر شکل‌های موضعی عملکرد بهتری دارد. انتخاب گرید فولاد باید مطابق استاندارد ملی ISIRI 3132 یا معادل اروپایی آن باشد.
• افزایش ممان اینرسی و کاهش تمرکز تنش
  با افزایش ارتفاع مقطع و فاصله بین تارهای بالا و پایین تیر، مقدار ممان اینرسی افزایش می‌یابد. این موضوع سبب می‌شود تغییر شکل خمشی تیر در دهانه‌های بلند کاهش یابد. همچنین، شکل منظم حفره‌ها باعث توزیع بهتر تنش‌ها در جان تیر شده و از ایجاد تمرکز تنش در نقاط خاص جلوگیری می‌کند.
• کاهش مقاومت برشی در ناحیه جان
  اگرچه این تیرها از نظر خمشی بسیار مقاوم‌اند، اما وجود حفره‌ها باعث کاهش مقاومت برشی (Shear Strength) در جان می‌شود. برای جبران این موضوع، معمولاً از ورق تقویتی (Stiffener Plate) در محل‌های بحرانی یا اطراف حفره‌ها استفاده می‌شود تا مسیر انتقال نیرو پایدار باقی بماند.
• جوشکاری دقیق و پیوسته در محل اتصال دندانه‌ها
  کیفیت جوشکاری پیوسته (Continuous Welding) در امتداد دندانه‌های برش‌خورده، نقش مهمی در استحکام نهایی تیر دارد. جوش باید یکنواخت، بدون حفره و با عمق نفوذ کافی باشد. کنترل حرارت و استفاده از جوش زیر پودری (SAW) باعث کاهش احتمال اعوجاج حرارتی و افزایش عمر مفید تیر می‌شود.
• قابلیت سفارشی‌سازی و تطبیق‌پذیری بالا
  تیرهای لانه زنبوری قابلیت تولید در طول‌ها و ارتفاع‌های متنوع را دارند. بسته به نیاز پروژه، می‌توان ابعاد حفره‌ها، ضخامت جان و نوع فولاد مصرفی را تغییر داد. این انعطاف‌پذیری باعث شده در پروژه‌های صنعتی، تجاری و سازه‌های فضاکار کاربرد گسترده‌ای پیدا کنند.
• پایداری بالا در برابر تغییر شکل و خستگی
  در صورتی که طراحی و جوشکاری به‌صورت اصولی انجام شود، تیرآهن لانه زنبوری مقاومت بالایی در برابر خستگی فلز (Fatigue) و تغییر شکل‌های مکرر دارد. این ویژگی در سازه‌هایی که تحت بارهای متناوب یا ارتعاشی هستند (مثل پل‌های فلزی یا سالن‌های صنعتی)، اهمیت زیادی دارد.

مزایای استفاده از تیرآهن لانه زنبوری

تیرآهن لانه زنبوری به دلیل طراحی هوشمندانه و ساختار متفاوت خود، در مقایسه با تیرآهن‌های معمولی عملکرد بسیار بهتری در جنبه‌های مکانیکی، اقتصادی و اجرایی دارد. این مقطع فولادی در عین سبک بودن، قدرت بالایی در تحمل بارهای خمشی دارد و به همین دلیل در بسیاری از پروژه‌های صنعتی و ساختمانی مورد استفاده قرار می‌گیرد. در ادامه، مهم‌ترین مزایای این تیر فولادی را بررسی می‌کنیم:

• افزایش مقاومت خمشی بدون افزایش وزن
  یکی از اصلی‌ترین مزیت‌های تیر لانه زنبوری، افزایش چشمگیر مقاومت خمشی (Bending Strength) است. در این تیر، با برش و بازطراحی جان، ارتفاع مؤثر مقطع افزایش می‌یابد و در نتیجه ممان اینرسی (Moment of Inertia) بالا می‌رود. نکته مهم این است که این افزایش مقاومت بدون اضافه کردن وزن تیر اتفاق می‌افتد. به همین دلیل، این مقطع گزینه‌ای کاملاً بهینه برای دهانه‌های بلند محسوب می‌شود که نیاز به مقاومت بالا با حداقل وزن دارند.
• کاهش وزن و بار مرده سازه
  با ایجاد حفره‌های شش‌ضلعی در جان تیر، بخشی از حجم فولاد حذف می‌شود و وزن کلی تیر کاهش می‌یابد. این کاهش وزن به معنای کاهش بار مرده سازه (Dead Load) است و در نهایت باعث کاهش نیروهای وارده به ستون‌ها، فونداسیون و اتصالات می‌شود. در پروژه‌هایی با تعداد زیاد تیر، این ویژگی می‌تواند صرفه‌جویی قابل‌توجهی در هزینه و مصالح ایجاد کند.
• امکان عبور تأسیسات از داخل تیر
  وجود حفره‌های شش‌ضلعی منظم در جان تیر، یک مزیت اجرایی بسیار مهم محسوب می‌شود. این فضاها امکان عبور لوله‌های تاسیساتی، کابل‌های برق و سیستم‌های تهویه را بدون نیاز به سوراخ‌کاری جدید فراهم می‌کنند. به این ترتیب، نه‌تنها هزینه اجرای تأسیسات کاهش می‌یابد، بلکه از ضعیف شدن جان تیر بر اثر سوراخ‌کاری اضافی نیز جلوگیری می‌شود.
• بهبود زیبایی و جلوه سازه‌ای
  در سازه‌هایی که اسکلت فولادی نمایان است (مثل سوله‌های صنعتی، سالن‌های ورزشی یا ساختمان‌های مدرن)، تیرهای لانه زنبوری با حفره‌های منظم خود ظاهری زیبا و حرفه‌ای به محیط می‌دهند. این ویژگی باعث شده که از این تیرها علاوه بر کارکرد سازه‌ای، در طراحی‌های معماری نمایان هم استفاده شود. ترکیب نظم هندسی حفره‌ها و بافت فولادی در نور طبیعی، جلوه‌ای خاص و صنعتی ایجاد می‌کند.
• صرفه اقتصادی در مصرف فولاد
  از آنجا که بخشی از جان تیر حذف می‌شود، میزان فولاد مصرفی در ساخت کاهش می‌یابد. در نتیجه، وزن و هزینه تمام‌شده‌ی تیر کمتر از تیرهای معمولی با عملکرد مشابه است. از طرفی، چون تیرهای سبک‌تر نیاز به فونداسیون و ستون‌های قوی‌تر ندارند، صرفه‌جویی در فولاد و مصالح در کل پروژه نیز مشاهده می‌شود.
• افزایش طول دهانه قابل‌پوشش
  افزایش ارتفاع مؤثر تیر باعث می‌شود که تیر بتواند دهانه‌های بلندتری را بدون نیاز به ستون میانی پوشش دهد. این ویژگی به‌ویژه در سالن‌های صنعتی و سوله‌ها اهمیت دارد، زیرا فضای مفید داخلی را افزایش داده و هزینه ساخت را کاهش می‌دهد. در واقع، تیرآهن لانه زنبوری امکان طراحی سازه‌های بازتر، سبک‌تر و اقتصادی‌تر را فراهم می‌کند.
• توزیع بهتر تنش در مقطع تیر
  شکل هندسی خاص تیر باعث می‌شود که تنش‌های خمشی و برشی در مقطع به شکل یکنواخت‌تری توزیع شوند. در تیرهای معمولی، تمرکز تنش در جان بیشتر است، اما در تیرهای لانه زنبوری، این تمرکز با وجود حفره‌ها و تغییر هندسه جان کاهش می‌یابد. نتیجه‌ی این ویژگی، افزایش دوام و کاهش خطر خستگی فلز (Fatigue Failure) است.
• کاهش تغییر شکل و خمش در دهانه‌های بلند
  با افزایش ارتفاع مقطع، تغییر شکل (Deflection) تیر در دهانه‌های بلند کاهش می‌یابد. این موضوع برای سقف‌هایی که نیاز به کنترل تغییر شکل دارند (مثل سقف سالن‌ها یا انبارها) اهمیت زیادی دارد و باعث افزایش ایمنی و پایداری سازه در بلندمدت می‌شود.
• سهولت نصب و حمل‌ونقل به دلیل وزن پایین‌تر
  وزن کمتر تیر باعث می‌شود حمل‌ونقل، جابجایی و نصب آن در محل پروژه ساده‌تر و کم‌هزینه‌تر باشد. این ویژگی برای پروژه‌های بزرگ‌مقیاس با تعداد زیاد تیرآهن بسیار ارزشمند است، زیرا کاهش زمان نصب و هزینه جرثقیل را به همراه دارد.
• سازگاری با طراحی‌های مدرن و بهینه‌سازی سازه‌ای
  تیرآهن لانه زنبوری با اصول طراحی مدرن سازه‌ها هماهنگی کامل دارد. طراحان با استفاده از این تیرها می‌توانند سازه‌هایی سبک، پایدار و اقتصادی طراحی کنند که هم از نظر مقاومت و هم از نظر ظاهر، استانداردهای روز دنیا را داشته باشند.

معایب تیرآهن لانه زنبوری

هرچند تیرآهن لانه زنبوری در بسیاری از پروژه‌ها به دلیل وزن کمتر و مقاومت خمشی بالاتر مورد توجه مهندسان قرار می‌گیرد، اما مانند هر مقطع فولادی اصلاح‌شده، محدودیت‌ها و چالش‌هایی نیز دارد که باید هنگام طراحی و اجرا مورد توجه قرار گیرند. این تیر اگر بدون در نظر گرفتن الزامات فنی استفاده شود، می‌تواند به جای مزیت، به ضعف سازه تبدیل گردد.

یکی از مهم‌ترین معایب این نوع تیر، کاهش مقاومت برشی در جان تیر است. با توجه به وجود حفره‌های شش‌ضلعی در جان، بخشی از مسیر انتقال نیروهای برشی حذف می‌شود. به همین دلیل، در نواحی که نیروی برشی زیادی وجود دارد (مثل محل تکیه‌گاه‌ها یا نواحی نزدیک به گره‌ها)، امکان ایجاد تغییر شکل و شکست وجود دارد. برای جلوگیری از این مشکل، معمولاً از ورق تقویتی یا Stiffener Plate در نواحی بحرانی استفاده می‌شود تا مسیر انتقال نیرو بازسازی شود.

مشکل دیگری که در تیرآهن‌های لانه زنبوری دیده می‌شود، تمرکز تنش در محل جوش‌ها است. از آن‌جا که در فرآیند ساخت، دو نیم‌تیر از طریق جوشکاری پیوسته به یکدیگر متصل می‌شوند، کیفیت جوش اهمیت زیادی دارد. اگر جوش به‌صورت غیر یکنواخت یا با حرارت بیش از حد انجام شود، احتمال اعوجاج، ترک حرارتی یا جداشدگی موضعی در محل اتصال وجود دارد. در پروژه‌هایی که از نیروی انسانی غیرحرفه‌ای یا تجهیزات غیر استاندارد استفاده می‌شود، این عیب می‌تواند به کاهش قابل‌توجه مقاومت کلی تیر منجر شود.

از دیگر معایب قابل‌توجه این تیر، افزایش احتمال خستگی فلز (Fatigue Failure) در اثر بارهای متناوب است. وجود حفره‌ها در جان تیر باعث تغییر در مسیر تنش‌ها می‌شود و در سازه‌هایی که در معرض لرزش یا بارهای رفت و برگشتی هستند، احتمال آسیب‌دیدگی تدریجی بیشتر است. به همین دلیل، در پل‌ها، جرثقیل‌ها و سازه‌هایی که تحت بارهای دینامیکی قرار دارند، استفاده از تیر لانه زنبوری باید با محاسبات دقیق و محدودیت‌های آیین‌نامه‌ای همراه باشد.

همچنین باید توجه داشت که ساخت تیرآهن لانه زنبوری به دقت بالایی در فرآیند تولید نیاز دارد. کوچک‌ترین خطا در زاویه برش زیگزاگی یا جابجایی نیم‌تیرها می‌تواند باعث ناهم‌محوری محور تیر و تغییر توزیع تنش‌ها شود. چنین خطایی ممکن است در ظاهر تیر قابل مشاهده نباشد، اما در زمان بارگذاری، عملکرد تیر را مختل کند. در کارخانه‌های غیرصنعتی یا تولید دستی، احتمال وقوع این خطاها بیشتر است.

یکی دیگر از چالش‌های این نوع تیر، افزایش هزینه و زمان تولید در مقایسه با تیرآهن‌های نوردشده‌ی استاندارد است. چون این تیر به صورت ترکیبی ساخته می‌شود، مراحل برش، جابجایی و جوشکاری نیاز به نیروی متخصص و کنترل کیفیت دقیق دارند. بنابراین، هرچند از نظر مصرف فولاد به‌صرفه است، اما در فرآیند ساخت و کنترل فنی ممکن است هزینه بیشتری در بر داشته باشد.

نکته‌ی دیگری که باید در نظر گرفت، رفتار پیچشی ضعیف‌تر این نوع تیر نسبت به تیرآهن‌های معمولی است. وجود حفره‌ها باعث می‌شود تیر در برابر پیچش و کمانش جانبی حساس‌تر شود. در سازه‌هایی با دهانه‌های بلند یا بارهای جانبی قابل‌توجه، لازم است از تکیه‌گاه‌های جانبی و مهاربندی‌های افقی برای کنترل پیچش استفاده شود.

در نهایت، باید گفت که تیر لانه زنبوری به‌خودی‌خود یک مقطع ضعیف یا پرخطر نیست؛ بلکه در صورت رعایت ضوابط فنی، به‌ویژه در طراحی برشی، کیفیت جوشکاری و کنترل حفره‌ها، می‌تواند عملکرد بسیار مناسبی داشته باشد. اما اگر این موارد نادیده گرفته شوند، معایب آن در سازه به سرعت آشکار می‌شود و می‌تواند ایمنی و دوام کلی پروژه را تحت تأثیر قرار دهد.

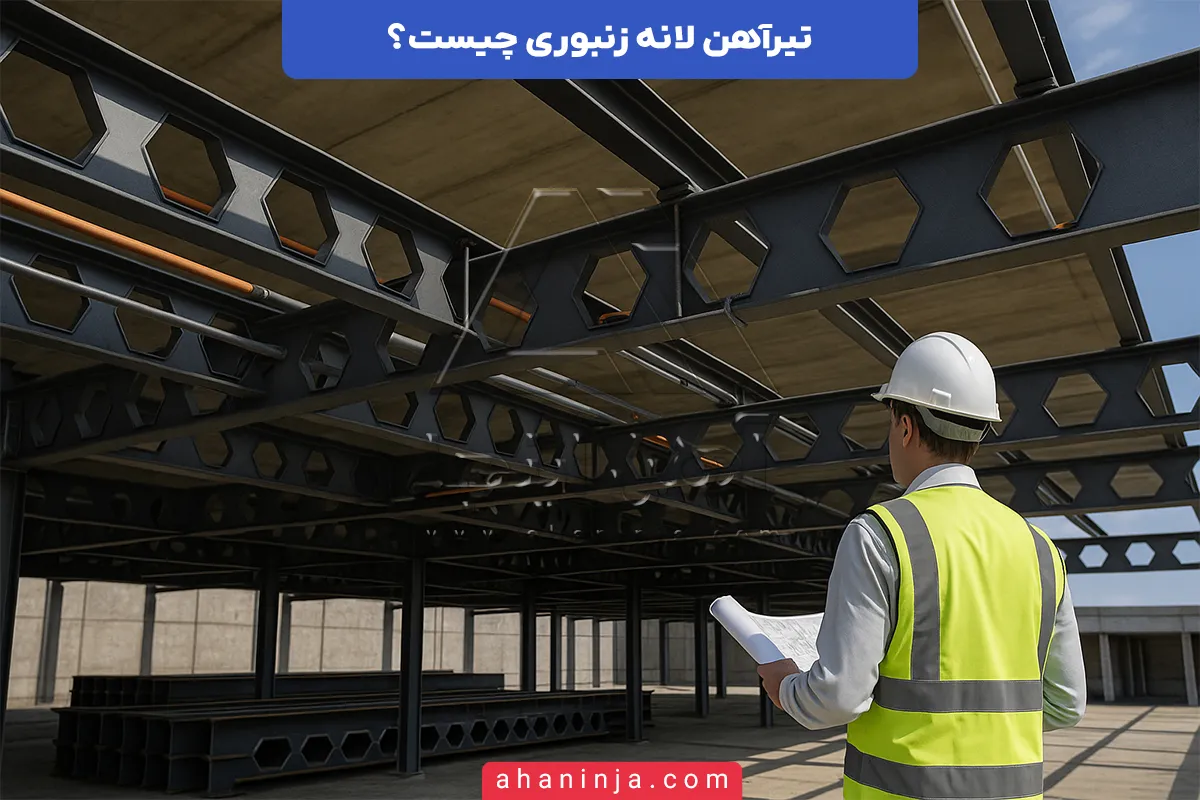

کاربردهای تیرآهن لانه زنبوری در سازه‌ها

تیرآهن لانه زنبوری به‌واسطه ویژگی‌های خاص هندسی و مکانیکی خود، در بخش‌های مختلف سازه‌های فولادی مورد استفاده قرار می‌گیرد. این نوع تیر همزمان دو هدف اصلی را تأمین می‌کند: افزایش مقاومت خمشی و کاهش وزن سازه. به همین دلیل، مهندسان در پروژه‌هایی که نیاز به دهانه‌های بلند، فضای باز و وزن سبک دارند، از آن به‌عنوان گزینه‌ای ایده‌آل استفاده می‌کنند.

یکی از مهم‌ترین حوزه‌های کاربرد تیرآهن لانه زنبوری، در سقف ساختمان‌های چندطبقه و سازه‌های فلزی شهری است. در این نوع سازه‌ها، تیرها به عنوان اعضای افقی باربر نقش کلیدی دارند. افزایش ارتفاع مؤثر تیر باعث می‌شود مقاومت خمشی بالاتری نسبت به تیرآهن‌های معمولی ایجاد شود و در نتیجه بتوان از آن برای دهانه‌های بزرگ‌تر بین ستون‌ها استفاده کرد. به همین خاطر، این تیرها در ساختمان‌های اداری، تجاری و پارکینگ‌های طبقاتی کاربرد گسترده‌ای دارند.

در سوله‌ها و سالن‌های صنعتی، استفاده از تیرآهن لانه زنبوری بسیار رایج است. ساختار سبک این تیر باعث کاهش وزن کلی اسکلت و در نتیجه کاهش نیروی وارد بر فونداسیون و ستون‌ها می‌شود. همچنین، با توجه به شکل حفره‌های شش‌ضلعی در جان تیر، عبور لوله‌های برق، تهویه و تأسیسات مکانیکی به‌راحتی امکان‌پذیر است. این ویژگی از نظر اجرایی، هزینه و زمان نصب تأسیسات را به‌شدت کاهش می‌دهد و باعث نظم و زیبایی بیشتر در فضای داخلی سازه می‌شود.

در سازه‌های فضاکار و سازه‌های سقف بلند مانند نمایشگاه‌ها، سالن‌های ورزشی و فرودگاه‌ها نیز، تیرآهن‌های لانه زنبوری به‌دلیل نسبت بالای مقاومت به وزن مورد استفاده قرار می‌گیرند. این تیرها می‌توانند بارهای گسترده‌ی سقف را با حداقل تغییر شکل تحمل کنند و در عین حال ظاهر منظم و صنعتی‌شان باعث می‌شود از نظر معماری نیز گزینه‌ای مناسب باشند.

در پل‌های فلزی سبک و نیمه‌صنعتی، به‌ویژه پل‌های عابر پیاده یا پل‌های کوچک با دهانه متوسط، تیر لانه زنبوری به‌عنوان عضو اصلی باربر استفاده می‌شود. در این نوع سازه‌ها، وزن پایین و مقاومت خمشی بالا دو عامل بسیار حیاتی هستند که این تیر به‌خوبی هر دو را فراهم می‌کند. در عین حال، نگهداری آسان و قابلیت بازرسی راحت از درون حفره‌ها، تعمیر و کنترل فنی این تیرها را ساده‌تر می‌سازد.

یکی دیگر از حوزه‌های جذاب استفاده از این تیر، سازه‌های نمایان و معماری مدرن است. در پروژه‌هایی که اسکلت فولادی در دید مخاطب قرار دارد، مانند سازه‌های صنعتی باز، ساختمان‌های نمایشگاهی یا فضاهای کار اشتراکی با طراحی صنعتی، تیرآهن لانه زنبوری علاوه بر عملکرد فنی، نقش زیبایی‌شناختی و معماری هم دارد. نظم هندسی حفره‌ها، بازتاب نور و ترکیب با مصالح مدرن مثل شیشه و بتن اکسپوز، جلوه‌ای مدرن و تکنولوژیک به محیط می‌بخشد.

از دیگر کاربردهای مهم این تیر می‌توان به سازه‌های نیمه‌صنعتی و سقف‌های مرکب (کامپوزیت) اشاره کرد. در این نوع سیستم‌ها، تیرهای لانه زنبوری در ترکیب با دال بتنی یا عرشه فولادی به‌عنوان عضو باربر اصلی استفاده می‌شوند. در این شرایط، حفره‌های تیر علاوه بر عبور تأسیسات، به عملکرد کامپوزیت نیز کمک می‌کنند و اتصال به دال را تسهیل می‌نمایند.

در پروژه‌هایی که نیاز به طراحی اقتصادی و سبک‌سازی سازه دارند، مثل انبارها، سوله‌های کشاورزی، سازه‌های موقت یا سالن‌های تولید، استفاده از تیرآهن لانه زنبوری یک انتخاب بسیار مقرون‌به‌صرفه است. این تیرها هم هزینه فولاد مصرفی را کاهش می‌دهند، هم امکان اجرای سریع‌تر و حمل آسان‌تر را فراهم می‌کنند.

به طور خلاصه، تیرآهن لانه زنبوری در هر جایی که نیاز به ترکیب هوشمندانه‌ی مقاومت، سبکی و زیبایی باشد، جایگاه خود را پیدا می‌کند. چه در یک ساختمان چندطبقه، چه در یک سوله صنعتی یا یک پل سبک شهری، این تیرها نشان داده‌اند که مهندسی دقیق و طراحی مدرن می‌تواند هم‌زمان به صرفه‌جویی اقتصادی، افزایش دوام و زیبایی سازه کمک کند.

جمع بندی

تیرآهن لانه زنبوری یکی از مقاطع فولادی کارآمد در سازه‌های سبک است که با افزایش مقاومت خمشی و کاهش وزن، تعادلی عالی بین کارایی و صرفه اقتصادی ایجاد می‌کند. البته اجرای دقیق، جوشکاری اصولی و کنترل کیفیت بالا، لازمه استفاده ایمن از این نوع تیر است.

برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفه‌ای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
