تیرآهن دوبل چیست و نحوه اتصال دو تیرآهن به هم چگونه است؟

در بسیاری از پروژه های عمرانی، همیشه شرایط ایده آل طراحی وجود ندارد. گاهی دهانه بزرگ تر از حد معمول است، گاهی بارگذاری تغییر می کند و گاهی هم محدودیت های اجرایی اجازه استفاده از مقاطع خاص را نمی دهد. دقیقا در همین نقطه است که تیرآهن دوبل به عنوان یک راهکار عملی و مهندسی وارد میدان می شود. راهکاری که بدون تغییر اساسی در هندسه سازه، می تواند ظرفیت باربری را به شکل قابل توجهی افزایش دهد. با توجه به نوسانات قیمت آهن و تاثیر مستقیم آن بر تصمیم های اجرایی، شناخت دقیق تیرآهن دوبل، نحوه اجرای آن و روش های صحیح اتصال دو تیرآهن به هم اهمیت بیشتری پیدا می کند.

«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت تیرآهن بزنید.»

در این مقاله تلاش کرده ایم با نگاه فنی، اجرایی و کاملا واقعی، این موضوع را به صورت شفاف و کاربردی بررسی کنیم، پس در ادامه با ما همراه باشید.

تیرآهن دوبل چیست؟

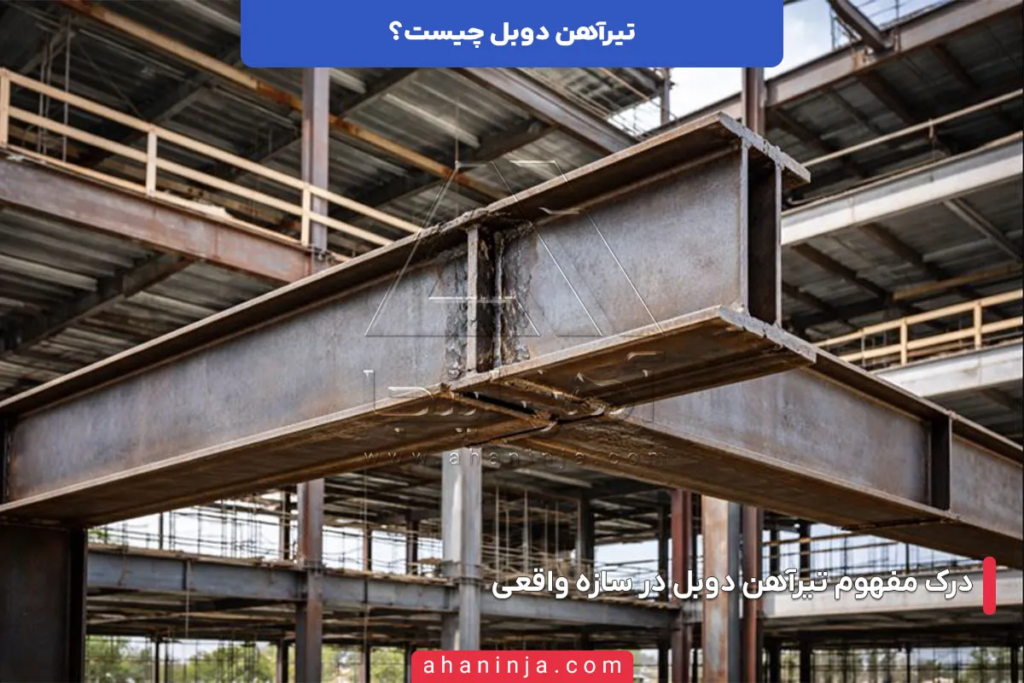

تیرآهن دوبل یکی از راهکارهای متداول و کاملا مهندسی در سازه های فولادی است که زمانی به کار می رود که یک تیرآهن تکی از نظر ظرفیت باربری یا کنترل تغییر شکل پاسخگوی شرایط پروژه نباشد. در چنین شرایطی، به جای استفاده از مقاطع سنگین تر یا تغییر کلی سیستم سازه ای، دوبل کردن تیر به عنوان یک راه حل اجرایی، اقتصادی و قابل اطمینان مطرح می شود.

در حالت تیر فولادی دوبل، دو تیرآهن هم سایز یا نزدیک به هم، به صورت موازی در کنار یکدیگر قرار می گیرند و با اجرای اتصال اصولی، به گونه ای عمل می کنند که گویی یک عضو واحد در سازه حضور دارد. این نوع اجرا که در محیط های اجرایی با عنوان تیر جفت نیز شناخته می شود، در صورتی عملکرد صحیح خواهد داشت که انتقال نیرو بین دو تیر به شکل کامل و پیوسته انجام شود.

نکته مهم در پاسخ به این سوال که تیرآهن دوبل چیست، توجه به نقش اتصال است. صرف قرار دادن دو تیرآهن در کنار هم، منجر به افزایش واقعی ظرفیت سازه نمی شود. آنچه عملکرد تیر دوبل را تضمین می کند، اتصال دو تیرآهن به هم بر اساس ضوابط فنی و آیین نامه ای است. این اتصال می تواند به وسیله جوشکاری تیرآهن یا با استفاده از پیچ و مهره سازه ای و ورق های رابط اجرا شود، اما در هر دو روش، هدف اصلی ایجاد رفتار یکپارچه بین دو عضو است.

در پروژه های اجرایی، استفاده از تیرآهن دوبل اغلب زمانی مطرح می شود که بارگذاری سازه افزایش یافته یا شرایط بهره برداری تغییر کرده باشد. تغییر کاربری ساختمان، اضافه شدن تجهیزات، افزایش دهانه موثر یا نیاز به تقویت تیرهای موجود، از جمله موقعیت هایی هستند که استفاده از تیرآهن تقویتی به صورت دوبل، گزینه ای منطقی و قابل دفاع محسوب می شود. این روش در بسیاری از موارد امکان تقویت سازه را بدون تخریب گسترده و با حداقل وقفه در روند پروژه فراهم می کند.

از منظر رفتاری، تیر فولادی دوبل در صورت طراحی و اجرای صحیح، موجب افزایش سطح مقطع موثر، بالا رفتن ممان اینرسی و بهبود عملکرد تیر در برابر خمش می شود. این موضوع به کاهش خیز، توزیع مناسب تر تنش ها و در نهایت افزایش ایمنی و دوام سازه منجر خواهد شد. بدیهی است که تمامی این مزایا وابسته به کیفیت اجرا و دقت در جزئیات اتصال است و هرگونه ضعف در این بخش، عملکرد مورد انتظار را تحت تاثیر قرار می دهد.

در جمع بندی این بخش می توان گفت تیرآهن دوبل یک راهکار موقت یا غیر اصولی نیست، بلکه در صورت محاسبه دقیق، انتخاب صحیح روش اتصال و اجرای استاندارد، می تواند به عنوان یک عضو باربر قابل اعتماد در سازه فولادی مورد استفاده قرار گیرد و پاسخگوی نیازهای فنی و اجرایی پروژه باشد.

تیرآهن چیست و چه نقش در سازه ها دارد؟

تیرآهن به عنوان مقطع فولادی اصلی در اسکلت فلزی شناخته می شود و وظیفه انتقال بارهای خمشی و برشی از تیرهای فرعی به تیرهای اصلی و نهایتا ستون و فونداسیون را بر عهده دارد، در این مقاله به تیرآهن، انواع آن، مشخصات فنی و ویژگی های مهم آن می پردازیم:

بیشتر بخوانید

ویژگی های تیرآهن دوبل

تیرآهن دوبل فقط ترکیب دو تیر نیست، بلکه یک عضو سازه ای با رفتار مشخص و حساس به اجرا است. مهم ترین ویژگی های آن عبارت اند از:

1. افزایش ظرفیت خمشی
   با افزایش ممان اینرسی مقطع، مقاومت تیر در برابر خمش بیشتر می شود و خیز تیر کاهش پیدا می کند.
2. عملکرد یکپارچه در صورت اتصال صحیح
   اگر اتصال دو تیرآهن به هم اصولی باشد، دو تیر مانند یک عضو واحد رفتار می کنند و انتقال نیرو به شکل یکنواخت انجام می شود.
3. انعطاف پذیری در طراحی و اجرا
   امکان استفاده از جوشکاری تیرآهن یا پیچ و مهره سازه ای باعث می شود این سیستم در شرایط مختلف کارگاهی قابل اجرا باشد.
4. مناسب برای پروژه های تقویتی
   در بسیاری از پروژه های مقاوم سازی، تیرآهن دوبل بدون تخریب گسترده سازه قابل اجرا است.

اصول برش و سوراخ کاری تیرآهن

در پروژه‌های عمرانی و صنعتی، تیرآهن یکی از اساسی‌ترین اجزای سازه‌های فولادی محسوب می‌شود که وظیفه‌ی اصلی آن تحمل بارهای سنگین و انتقال نیروها به ستون‌هاست، اما پیش از نصب و اجرا، این مقاطع باید بر اساس نقشه‌های مهندسی دقیق، عملیات برش و سوراخ کاری تیرآهن را پشت سر بگذارند، در این مقاله به اصول برش و سوراخ کاری تیرآهن می پردازیم:

بیشتر بخوانید

کاربرد تیرآهن دوبل

کاربرد تیرآهن دوبل کاملا وابسته به شرایط سازه و نیاز پروژه است، اما در عمل بیشترین استفاده آن در موارد زیر دیده می شود:

• دهانه های بزرگ و پر بار
  در دهانه هایی که تیر تکی از نظر خیز یا تنش پاسخگو نیست، تیر فولادی دوبل انتخابی منطقی محسوب می شود.

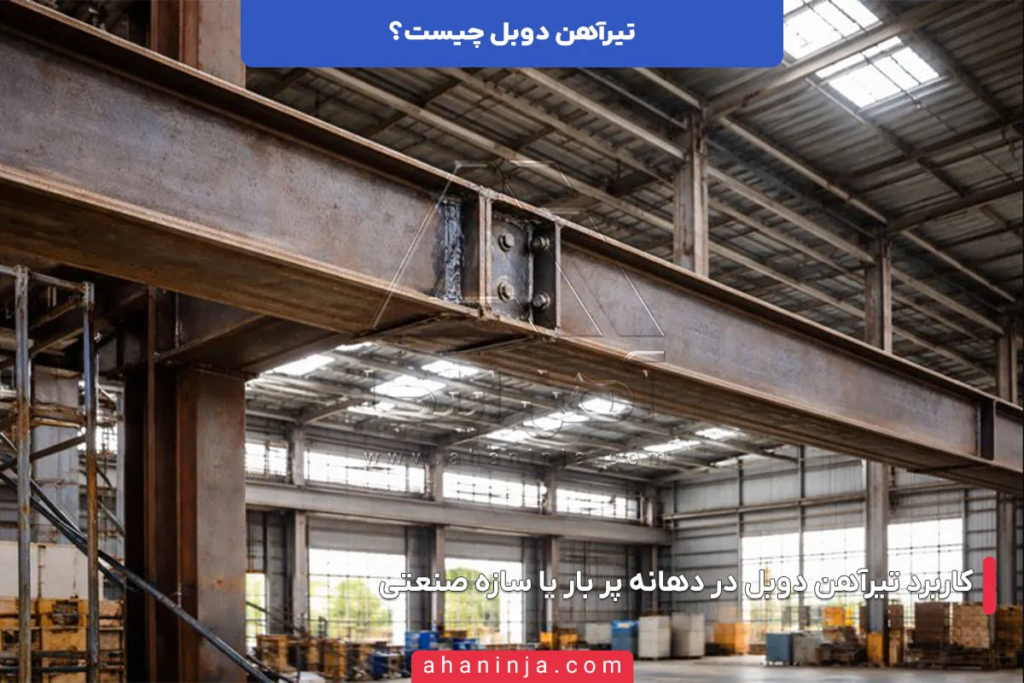

• سازه های صنعتی و سوله ها
