سقف وافل چیست؟ ویژگی‌ ها، مزایا و کاربردها

سقف، فقط یک پوشش بالای سر ما نیست؛ یکی از مهم ترین اجزای سازه ای ساختمان است که مستقیماً بر ایمنی، هزینه ساخت، وزن سازه و حتی قیمت آهن مصرفی پروژه تأثیر می گذارد. وقتی صحبت از پروژه های بزرگ با دهانه های وسیع می شود، دیگر روش های سنتی همیشه پاسخگو نیستند. اینجاست که نام سقف وافل بیشتر به گوش می خورد. شاید برای شما هم سؤال باشد که دقیقاً سقف وافل چیست و چرا در سال های اخیر این قدر محبوب شده است؟ آیا فقط یک ترند مهندسی است یا واقعاً پشت آن منطق فنی و اقتصادی جدی وجود دارد؟

در ادامه، این سیستم سقف را از زاویه فنی، اجرایی و اقتصادی بررسی می کنیم تا هم آشنایی بیشتری با سقف وافل داشته باشید و هم پاسخ سوال هایتان داده شود، پس با ما همراه باشید.

سقف وافل چیست؟

وقتی از سقف وافل صحبت می کنیم، منظور یک سیستم پیشرفته در خانواده سقف دال بتنی است که به صورت دوطرفه عمل می کند و بارهای وارد بر سازه را در دو جهت اصلی منتقل می کند. اما این تعریف فنی، فقط بخشی از واقعیت است. اگر بخواهیم ساده تر و ملموس تر بگوییم، سقف وافل یعنی هوشمندانه بتن ریختن؛ یعنی استفاده از بتن فقط جایی که واقعاً به مقاومت نیاز داریم.

در یک دال تخت معمولی، تمام سطح سقف به صورت یکنواخت بتن ریزی می شود. اما مهندسان سازه به خوبی می دانند که همه نقاط دال، نقش یکسانی در تحمل نیرو ندارند. در سیستم وافل، با استفاده از قالب وافل، بخش هایی از بتن که در ناحیه کششی نقش سازه ای مؤثری ندارند حذف می شوند و در عوض، یک دال مشبک با فرم منظم ایجاد می شود. نتیجه این فرآیند، شکل گیری یک شبکه تیرچه بتنی در زیر سقف است که هم مقاومت خمشی بالایی دارد و هم وزن مرده سازه را کاهش می دهد.

شاید برایتان سؤال باشد که این کاهش وزن دقیقاً چه اهمیتی دارد؟ پاسخ ساده است: هر کیلوگرم وزنی که از سقف کم شود، مستقیماً بر ابعاد ستون، فونداسیون و حتی هزینه کلی سازه تأثیر می گذارد. در پروژه هایی که دهانه های بزرگ دارند، اگر از سیستم های سنگین تر استفاده شود، ابعاد تیرها افزایش پیدا می کند و این موضوع می تواند بر تحلیل اقتصادی و حتی تصمیم گیری درباره قیمت تیرآهن مصرفی پروژه اثر بگذارد. در حالی که با انتخاب درست یک سیستم مثل سقف وافل، می توان به تعادل منطقی تری بین مقاومت و هزینه رسید.

از نظر طراحی سازه ای، سقف وافل یک سیستم کاملاً مهندسی شده است. آرایش شبکه ای تیرچه ها باعث می شود توزیع تنش در سطح دال یکنواخت تر باشد و خیز سقف در دهانه های بزرگ کنترل شود. این ویژگی در ساختمان هایی مثل مراکز خرید، پارکینگ های طبقاتی یا سالن های بزرگ که حذف ستون میانی اهمیت دارد، بسیار تعیین کننده است.

نکته جالب اینجاست که ظاهر زیرین این سقف، همان چیزی است که نام آن را شکل داده است. وقتی به سطح زیرین آن نگاه می کنید، با یک الگوی مربعی یا مستطیلی منظم روبه رو می شوید که شبیه بافت وافل است. اما این ظاهر زیبا فقط جنبه معماری ندارد؛ پشت آن، منطق دقیق سازه ای قرار دارد.

در مقایسه با برخی سیستم های سقف بتنی پیش ساخته، سقف وافل معمولاً به صورت درجا اجرا می شود. این موضوع باعث می شود انعطاف بیشتری در هماهنگی با نقشه معماری و شرایط واقعی پروژه وجود داشته باشد. البته همین ویژگی نیازمند دقت اجرایی بالاتر و نظارت مهندسی مستمر است.

به طور خلاصه، سقف وافل ترکیبی از کاهش وزن، بهینه سازی مصرف مصالح، افزایش دهانه قابل اجرا و بهبود عملکرد سازه ای است. انتخاب آن نه یک تصمیم سلیقه ای، بلکه نتیجه تحلیل دقیق بارگذاری، شرایط پروژه و اهداف اقتصادی است. اگر طراحی و اجرا به درستی انجام شود، این سیستم می تواند هم از نظر فنی و هم از نظر اقتصادی یک انتخاب حرفه ای و هوشمندانه باشد.

ویژگی های سقف وافل

وقتی درباره ویژگی های سقف وافل صحبت می کنیم، در واقع درباره مجموعه ای از مزایای فنی و اجرایی حرف می زنیم که این سیستم را از سایر انواع سقف دال بتنی متمایز می کند. سقف وافل صرفاً یک فرم متفاوت نیست؛ پشت این ظاهر مشبک، منطق دقیق طراحی سازه ای و بهینه سازی مصالح نهفته است. در ادامه مهم ترین ویژگی های این سیستم را بررسی می کنیم:

1. کاهش وزن مرده سازه
   یکی از شاخص ترین ویژگی های سقف وافل، کاهش وزن مرده به دلیل حذف بتن غیرسازه ای در نواحی کششی است. در این سیستم، به جای اجرای یک دال تخت و یکپارچه، با استفاده از قالب وافل ساختاری ایجاد می شود که فقط بخش های مؤثر در انتقال نیرو بتن ریزی می شوند. این کاهش وزن، تأثیر مستقیم بر ابعاد ستون، دیوار برشی و فونداسیون دارد و در پروژه های بزرگ می تواند نقش مهمی در کنترل هزینه های کلی ساخت ایفا کند.
2. عملکرد دوطرفه در انتقال بار
   برخلاف سیستم های یکطرفه مانند تیرچه و بلوک، در سقف وافل بارها در دو جهت اصلی توزیع می شوند. این ویژگی که ناشی از ساختار دال مشبک و شبکه تیرچه بتنی متقاطع است، باعث می شود تمرکز تنش در یک مسیر خاص کاهش یابد. نتیجه این رفتار دوطرفه، افزایش پایداری سقف و کنترل بهتر خیز در دهانه های بزرگ است.
3. امکان اجرای دهانه های بزرگ
   در پروژه هایی که نیاز به فضای باز بدون ستون میانی دارند، سقف وافل عملکرد بسیار مناسبی دارد. دهانه های 8 تا 12 متر و حتی بیشتر، در صورت طراحی صحیح قابل اجرا هستند. این موضوع برای مجتمع های تجاری، سالن های ورزشی و پارکینگ های طبقاتی یک مزیت کلیدی محسوب می شود، زیرا آزادی عمل بیشتری در چیدمان داخلی فراهم می کند.
4. بهینه سازی مصرف آرماتور
   به دلیل ساختار شبکه ای و رفتار سازه ای دوطرفه، در بسیاری از پروژه ها می توان با یک طراحی سازه ای دقیق، مصرف فولاد را منطقی تر کرد. البته این موضوع کاملاً وابسته به محاسبات مهندس طراح است و نسخه واحدی برای همه پروژه ها وجود ندارد. با این حال، زمانی که پروژه در مرحله برآورد اولیه قرار دارد، تحلیل میزان مصرف فولاد و بررسی نوسانات قیمت میلگرد به تصمیم گیری اقتصادی دقیق تر کمک می کند. به عبارت دیگر، شناخت صحیح رفتار سازه ای سقف وافل می تواند به مدیریت بهتر هزینه های مرتبط با میلگرد بینجامد.
   «ما مقاله ای جداگانه در خصوص آرماتور بندی سقف وافل و کویباکس صحبت کرده ایم، که اگر مشتاق به کسب اطلاعات بیشتر در این خصوص هستید، حتما مقاله آرماتور بندی سقف وافل و کویباکس + نکات مهم را مطالعه کنید.»
5. افزایش سختی و کاهش لرزش سقف
   به دلیل وجود تیرچه های متقاطع و افزایش عمق مؤثر مقطع، سختی خمشی سقف افزایش پیدا می کند. این موضوع باعث کاهش لرزش و ارتعاش در فضاهای پرتردد مانند مراکز اداری و تجاری می شود. کنترل لرزش، علاوه بر آسایش کاربران، از منظر ایمنی سازه ای نیز اهمیت دارد.
6. نمای معماری خاص و حذف سقف کاذب
   سطح زیرین سقف وافل دارای الگوی منظم مربعی یا مستطیلی است که جلوه ای صنعتی و مدرن ایجاد می کند. در بسیاری از پروژه ها، به ویژه پارکینگ ها و فضاهای اداری مدرن، این فرم مشبک بدون اجرای سقف کاذب باقی می ماند و هزینه های تکمیلی کاهش می یابد.
7. قابلیت استفاده مجدد قالب ها
   قالب های مورد استفاده در اجرای سقف وافل معمولاً از جنس پلاستیک یا کامپوزیت مقاوم هستند و پس از باز کردن، قابلیت استفاده مجدد در طبقات دیگر را دارند. این موضوع در پروژه های چندطبقه، از نظر اقتصادی اهمیت قابل توجهی دارد و هزینه اولیه قالب ها را توجیه پذیر می کند.
8. توزیع یکنواخت تنش و کاهش ترک خوردگی موضعی
   به دلیل ساختار شبکه ای، توزیع تنش در سطح دال یکنواخت تر انجام می شود. این ویژگی احتمال ایجاد ترک های موضعی ناشی از تمرکز تنش را کاهش می دهد و دوام سازه را در بلندمدت افزایش می دهد.

جدول خلاصه ویژگی های سقف وافل

در مجموع، ویژگی های سقف وافل ترکیبی از بهینه سازی سازه ای، انعطاف معماری و مدیریت اقتصادی پروژه است. البته بهره مندی واقعی از این ویژگی ها، وابسته به طراحی دقیق، اجرای اصولی و نظارت مهندسی مستمر در تمام مراحل ساخت خواهد بود.

کاربرد سقف وافل

وقتی درباره کاربرد سقف وافل صحبت می کنیم، در واقع درباره فضاهایی حرف می زنیم که محدودیت ستون، دهانه های وسیع و کنترل وزن سازه در آن ها اهمیت حیاتی دارد. سقف وافل قرار نیست جایگزین همه سیستم های سقفی شود؛ این سیستم دقیقاً جایی می درخشد که پروژه به عملکرد سازه ای بالا، انعطاف معماری و بهینه سازی اقتصادی هم زمان نیاز دارد.

در ادامه مهم ترین کاربردهای این سیستم را به صورت دقیق و کاربردی بررسی می کنیم:

• مجتمع های تجاری و مراکز خرید بزرگ
  در مال ها و مراکز خرید، وجود فضای باز و حذف ستون های میانی اهمیت زیادی دارد. فروشگاه ها نیاز به پلان های منعطف دارند و حضور ستون های متعدد، محدودیت جدی در طراحی داخلی ایجاد می کند. ساختار دال مشبک و عملکرد دوطرفه در سقف وافل امکان اجرای دهانه های بزرگ را فراهم می کند و همین موضوع باعث می شود فضاهای تجاری با آزادی بیشتری طراحی شوند. از طرفی کاهش وزن سازه در این پروژه های وسیع، در مقیاس کلان تأثیر اقتصادی قابل توجهی خواهد داشت.
• پارکینگ های طبقاتی
  پارکینگ ها به دلیل بارهای متمرکز خودرو و نیاز به فضای مانور، به سیستمی مقاوم و کم ستون نیاز دارند. در این فضاها معمولاً سقف کاذب اجرا نمی شود و ظاهر زیر سقف دیده می شود. فرم شبکه ای شبکه تیرچه بتنی در سقف وافل، علاوه بر مقاومت مناسب در برابر بارگذاری، جلوه ای منظم و صنعتی ایجاد می کند که از نظر بصری نیز قابل قبول است. همچنین کاهش وزن مرده سقف، باعث کاهش ابعاد ستون ها و بهینه شدن کل سیستم سازه ای می شود.
• ساختمان های اداری مدرن
  در ساختمان های اداری بزرگ، چیدمان فضاها ممکن است در طول زمان تغییر کند. استفاده از سقف دال بتنی دوطرفه مانند وافل، انعطاف بیشتری در جانمایی دیوارهای داخلی ایجاد می کند. علاوه بر آن، افزایش سختی سقف و کاهش لرزش، آسایش کاربران را در فضاهای کاری بهبود می دهد؛ موضوعی که در ساختمان های پرتردد اهمیت بالایی دارد.
• سالن های ورزشی و آمفی تئاترها
  این نوع فضاها نیازمند دهانه های بسیار بزرگ بدون ستون میانی هستند. سیستم وافل به دلیل رفتار دوطرفه و افزایش عمق مؤثر مقطع، امکان اجرای دهانه های وسیع را فراهم می کند. در چنین پروژه هایی، کاهش وزن سازه اهمیت ویژه ای دارد، زیرا هر چه دهانه بزرگ تر باشد، کنترل خیز و تنش پیچیده تر می شود. طراحی دقیق این سیستم در چنین پروژه هایی، نقش کلیدی در ایمنی و عملکرد سازه دارد.
• فرودگاه ها و پایانه های مسافربری
  فضاهای عمومی با جمعیت بالا نیازمند سقفی با سختی مناسب و لرزش کنترل شده هستند. ساختار مشبک و منظم سقف وافل، علاوه بر توزیع یکنواخت تنش، امکان پوشش دهانه های وسیع را فراهم می کند. در پروژه های زیرساختی بزرگ، انتخاب سیستم سقف تأثیر مستقیمی بر سرعت اجرا و هزینه کلی پروژه دارد و وافل می تواند گزینه ای منطقی باشد.
• ساختمان های مسکونی لوکس با پلان باز
  در برخی پروژه های مسکونی سطح بالا که طراحی مدرن و پلان باز مدنظر است، سقف وافل می تواند انتخابی متفاوت و خاص باشد. هرچند در ساختمان های مسکونی معمولی ممکن است اقتصادی ترین گزینه نباشد، اما در پروژه هایی با رویکرد معماری خاص، این سیستم هم از نظر سازه ای و هم از نظر زیبایی شناسی قابل توجه است.
• پروژه های چندطبقه با تکرار تیپ طبقات
  در ساختمان هایی که طبقات مشابه به صورت تکراری اجرا می شوند، استفاده از قالب وافل با قابلیت استفاده مجدد، می تواند از نظر اقتصادی توجیه پذیر باشد. هر چه تعداد طبقات بیشتر باشد، هزینه اولیه قالب ها بهتر سرشکن می شود و بازده سرمایه گذاری افزایش می یابد.

در جمع بندی این بخش می توان گفت کاربرد سقف وافل محدود به یک نوع کاربری خاص نیست، بلکه به شرایط پروژه بستگی دارد:
اگر دهانه بزرگ، کاهش ستون گذاری، کنترل وزن و رفتار سازه ای بهینه برای شما اولویت دارد، این سیستم می تواند انتخابی حرفه ای و مهندسی شده باشد. اما اگر پروژه کوچک، دهانه محدود و بودجه محدود دارید، شاید گزینه های ساده تر اقتصادی تر باشند.

همان طور که در تمام تصمیمات سازه ای باید در نظر گرفت، انتخاب سقف وافل نیز باید بر اساس محاسبات دقیق مهندسی، تحلیل بارگذاری و بررسی اقتصادی پروژه انجام شود؛ نه صرفاً بر اساس رایج بودن آن در بازار.

مراحل اجرای سقف وافل

اجرای سقف وافل اگرچه از نظر مفهومی ساده به نظر می رسد، اما در عمل نیازمند دقت بالا، هماهنگی کامل تیم اجرایی و نظارت مهندسی مستمر است. این سیستم به دلیل ماهیت دال مشبک و وابستگی مستقیم به طراحی سازه ای دقیق، کوچک ترین بی دقتی در اجرا را نمی بخشد. در ادامه، مراحل اجرای این سقف را به صورت گام به گام و فنی بررسی می کنیم:

1. بررسی نقشه های سازه و آماده سازی بستر اجرا
   پیش از هر چیز، نقشه های اجرایی باید به طور کامل بررسی شوند. ابعاد شبکه، فاصله قالب ها، ضخامت دال و آرایش آرماتورها دقیقاً بر اساس محاسبات مهندس سازه تعیین می شوند. در این مرحله، تیم اجرایی باید از صحت تراز بودن تیرها، ستون ها و شمع بندی اطمینان حاصل کند. آماده سازی صحیح بستر، پایه کیفیت کل سیستم خواهد بود.
2. اجرای شمع بندی و داربست بندی اصولی
   به دلیل وزن بتن تازه و فشار وارده بر قالب ها، شمع بندی باید با دقت بالا انجام شود. فاصله شمع ها، ظرفیت باربری آن ها و تراز بودن سیستم پشتیبان، تأثیر مستقیمی بر جلوگیری از خیز ناخواسته در حین بتن ریزی دارد. هر گونه ضعف در این مرحله می تواند باعث تغییر شکل سقف شود.

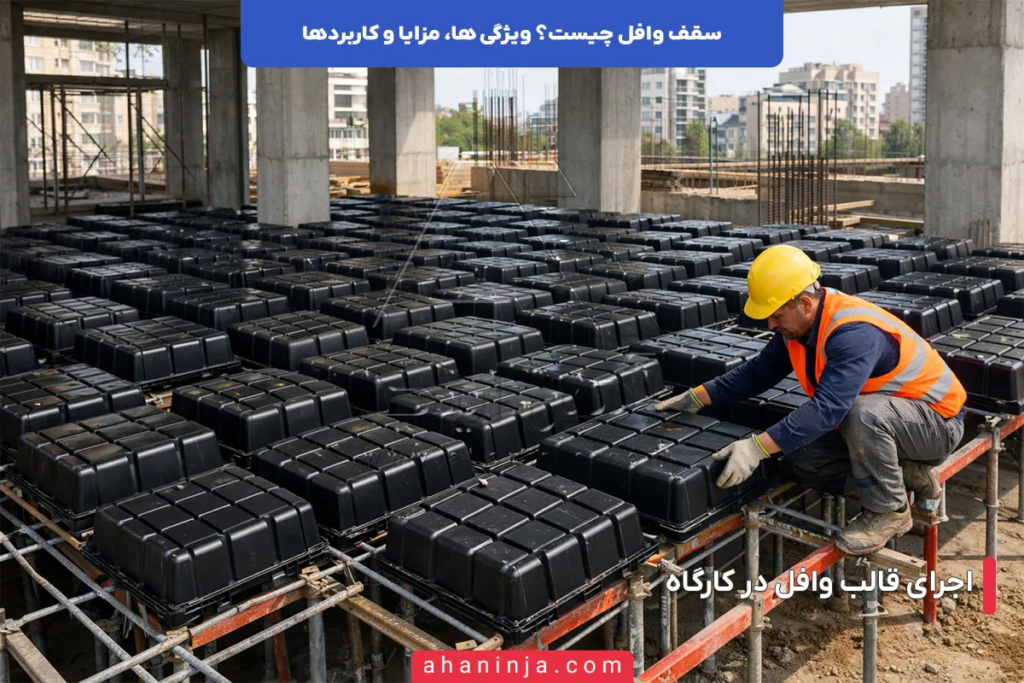

3. چیدمان قالب وافل
   پس از آماده سازی بستر، قالب وافل به صورت منظم و شبکه ای روی سطح قرار می گیرد. این قالب ها معمولاً از جنس پلاستیک فشرده یا کامپوزیت مقاوم هستند. نظم در چیدمان بسیار مهم است، زیرا کوچک ترین جابجایی می تواند شکل نهایی شبکه تیرچه بتنی را تحت تأثیر قرار دهد. در این مرحله کنترل فاصله ها و هم راستایی قالب ها ضروری است.
4. اجرای قالب پیرامونی و لبه ها
   در اطراف سقف، قالب بندی لبه ها و تیرهای کناری انجام می شود. این بخش معمولاً به صورت توپر اجرا می گردد تا انتقال نیرو به ستون ها به درستی انجام شود. توجه به جزئیات اتصال دال به تیرهای پیرامونی، در پایداری سازه نقش مهمی دارد.

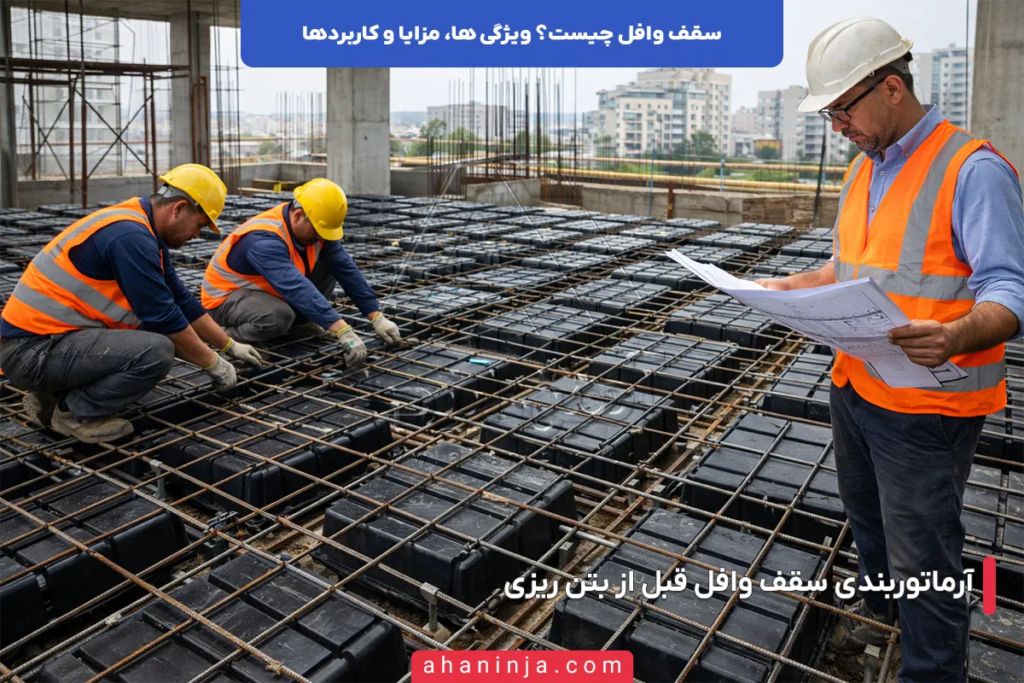

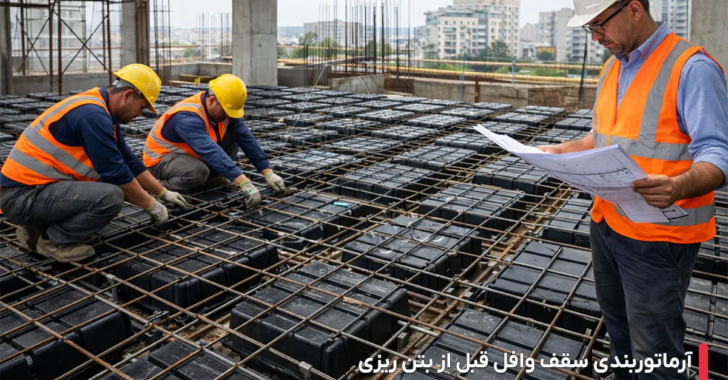

5. آرماتوربندی بر اساس نقشه سازه
   پس از تثبیت قالب ها، مرحله آرماتوربندی آغاز می شود. میلگردهای اصلی در دو جهت متعامد قرار می گیرند تا رفتار دوطرفه سقف تضمین شود. استفاده از اسپیسر استاندارد برای تأمین پوشش بتن بسیار مهم است. در این مرحله کنترل فاصله میلگردها، طول مهاری و محل وصله ها باید دقیق انجام شود. کیفیت اجرای این بخش مستقیماً بر عملکرد نهایی سقف دال بتنی تأثیر می گذارد.
6. کنترل نهایی پیش از بتن ریزی
   قبل از شروع بتن ریزی، تراز بودن قالب ها، استحکام شمع بندی، صحت آرایش آرماتورها و تمیز بودن سطح کار بررسی می شود. هر گونه نقص باید پیش از بتن ریزی اصلاح گردد، زیرا پس از بتن ریزی امکان اصلاح بسیار محدود خواهد بود.
7. بتن ریزی یکپارچه و مرحله ای
   بتن ریزی معمولاً به صورت یکنواخت و در چند مرحله کنترل شده انجام می شود تا از جابجایی قالب ها جلوگیری شود. استفاده از ویبراتور برای تراکم مناسب بتن ضروری است، اما باید با دقت انجام شود تا قالب ها از محل خود خارج نشوند. کیفیت بتن و کنترل اسلامپ نیز در این مرحله اهمیت بالایی دارد.
8. عمل آوری بتن
   پس از پایان بتن ریزی، فرآیند عمل آوری آغاز می شود. حفظ رطوبت سطح بتن و جلوگیری از تبخیر سریع آب، نقش مهمی در دستیابی به مقاومت مطلوب دارد. در شرایط آب و هوایی گرم یا بادخیز، این مرحله اهمیت دوچندان پیدا می کند.
9. باز کردن قالب ها
   پس از رسیدن بتن به مقاومت کافی، قالب های وافل با دقت باز می شوند. زمان باز کردن قالب ها باید بر اساس آیین نامه و نظر مهندس ناظر تعیین شود. باز کردن زودهنگام می تواند باعث ترک یا افت مقاومت موضعی شود. یکی از مزیت های این سیستم، قابلیت استفاده مجدد از قالب ها در طبقات بعدی است.
10. کنترل نهایی و بررسی کیفیت اجرا
    در پایان، سطح زیرین سقف از نظر یکنواختی، وجود ترک، تراز بودن و کیفیت بتن بررسی می شود. هر گونه نقص احتمالی باید در همین مرحله اصلاح گردد. بررسی خیز اولیه سقف نیز می تواند اطلاعات مفیدی درباره صحت اجرا ارائه دهد.

در مجموع، اجرای سقف وافل ترکیبی از دقت مهندسی، نظم اجرایی و کنترل کیفی مستمر است. اگر هر مرحله به درستی انجام شود، نتیجه نهایی یک دال مشبک مقاوم، سبک و مهندسی شده خواهد بود که هم از نظر سازه ای قابل اعتماد است و هم از نظر اقتصادی در پروژه های بزرگ توجیه پذیر.

جدول مراحل اجرای سقف وافل

در این جدول، مراحل اجرای سقف وافل را ساده و قابل فهم توضیح داده ایم:

مزایا و معایب سقف وافل

هیچ سیستمی بی نقص نیست و سقف وافل هم از این قاعده مستثنی نیست.

مزایا:

1. کاهش وزن سازه
2. مناسب برای دهانه های بزرگ
3. کاهش تعداد ستون ها
4. نمای زیبا و بدون نیاز به سقف کاذب
5. عملکرد مناسب در برابر لرزش

معایب:

• نیاز به تیم اجرایی متخصص
• حساسیت بالا در اجرای قالب بندی
• هزینه اولیه قالب ها
• لزوم کنترل دقیق زمان باز کردن قالب

هزینه اجرای سقف وافل

هزینه اجرای سقف وافل به عوامل متعددی وابسته است:
متراژ پروژه، ضخامت دال، میزان فولاد مصرفی، قیمت بتن، دستمزد اجرا و شرایط بازار.

در برخی پروژه های بزرگ، به دلیل کاهش وزن و بهینه شدن مصرف مصالح، این سیستم می تواند از نظر اقتصادی رقابتی باشد. البته نوسانات بازار فولاد و تغییرات قیمت تیرآهن نیز در تحلیل کلی هزینه ساخت بی تأثیر نیست.

اگر در مرحله برآورد اولیه پروژه هستید، پیشنهاد می شود قبل از تصمیم نهایی، وضعیت به روز قیمت آهن و سایر مقاطع فولادی را بررسی کنید تا تحلیل مالی دقیق تری داشته باشید.

نکات نصب و ایمنی سقف وافل

اجرای سقف وافل فقط یک عملیات بتن ریزی ساده نیست؛ این سیستم به دلیل ماهیت دال مشبک و حساسیت بالای آن در مرحله قالب بندی و آرماتورگذاری، نیازمند رعایت دقیق اصول نصب و ایمنی است. کوچک ترین بی دقتی در این بخش می تواند به تغییر شکل سقف، ترک های سازه ای یا حتی خطرات ایمنی در زمان اجرا منجر شود. بنابراین رعایت استانداردهای فنی و ایمنی، نه یک توصیه، بلکه یک الزام مهندسی است.

در ادامه مهم ترین نکات نصب و ایمنی این سیستم را به صورت کامل بررسی می کنیم:

• کنترل دقیق شمع بندی و تراز بودن بستر اجرا
  قبل از چیدمان قالب ها، باید از استحکام و تراز بودن شمع بندی اطمینان حاصل شود. در سقف وافل، فشار بتن تازه به صورت گسترده روی قالب ها توزیع می شود و اگر شمع بندی به درستی اجرا نشده باشد، احتمال نشست موضعی یا تغییر شکل سقف وجود دارد. کنترل فاصله شمع ها، استحکام اتصالات و بررسی مجدد تراز بودن سطح، از اقدامات ضروری پیش از بتن ریزی است.
• تثبیت کامل قالب وافل پیش از آرماتوربندی
  قالب وافل باید به گونه ای نصب شود که در حین حرکت نیروهای اجرایی یا هنگام بتن ریزی جابجا نشود. جابجایی حتی چند سانتی متری قالب ها می تواند نظم شبکه تیرچه بتنی را به هم بزند و عملکرد سازه ای سقف را مختل کند. استفاده از قفل های مخصوص قالب یا مهارهای جانبی، نقش مهمی در تثبیت آن دارد.
• رعایت پوشش بتن و استفاده از اسپیسر استاندارد
  در مرحله آرماتوربندی، تأمین پوشش مناسب بتن روی میلگردها ضروری است. استفاده از اسپیسرهای استاندارد باعث می شود میلگردها در محل صحیح خود قرار بگیرند و در تماس مستقیم با قالب یا هوای آزاد نباشند. عدم رعایت این موضوع می تواند در بلندمدت منجر به خوردگی آرماتورها و کاهش دوام سقف دال بتنی شود.
• کنترل کیفیت بتن و اسلامپ مناسب
  بتن مورد استفاده در سقف وافل باید دارای کارایی مناسب باشد تا به خوبی در فضاهای مشبک قالب جریان پیدا کند. بتن با اسلامپ پایین ممکن است به طور کامل در گوشه ها و اطراف میلگردها پخش نشود و حفره ایجاد کند. از سوی دیگر، بتن بیش از حد روان می تواند باعث جداشدگی سنگدانه ها شود. بنابراین کنترل دقیق طرح اختلاط و آزمایش اسلامپ پیش از بتن ریزی اهمیت بالایی دارد.
• بتن ریزی مرحله ای و کنترل شده
  در سقف وافل، بتن ریزی باید به صورت یکنواخت و تدریجی انجام شود. ریختن حجم زیاد بتن در یک نقطه می تواند باعث جابجایی قالب ها یا تمرکز بار روی شمع بندی شود. اجرای بتن ریزی به صورت مرحله ای و توزیع متعادل بار، یکی از نکات کلیدی ایمنی در این سیستم است.
• ویبره صحیح بدون آسیب به قالب ها
  استفاده از ویبراتور برای تراکم بتن ضروری است، اما تماس مستقیم و شدید ویبراتور با قالب ها می تواند باعث جابجایی آن ها شود. اپراتور باید با دقت کار کند و ویبره را در محل مناسب و به مدت کافی انجام دهد تا بتن متراکم شود بدون آنکه ساختار قالب بندی آسیب ببیند.
• جلوگیری از بارگذاری زودهنگام روی سقف
  یکی از خطاهای رایج در کارگاه ها، شروع عملیات اجرایی طبقه بعدی پیش از رسیدن بتن به مقاومت کافی است. بارگذاری زودهنگام می تواند باعث ایجاد خیز یا ترک در سقف شود. زمان باز کردن قالب ها و شروع بارگذاری باید دقیقاً بر اساس آیین نامه و نظر مهندس ناظر تعیین شود.
• رعایت ایمنی فردی نیروهای اجرایی
  کار در ارتفاع همواره با ریسک همراه است. استفاده از تجهیزات ایمنی مانند کمربند ایمنی، کفش کار استاندارد، کلاه ایمنی و مهارهای حفاظتی ضروری است. همچنین مسیرهای رفت و آمد روی قالب ها باید ایمن سازی شود تا از سقوط یا آسیب دیدگی جلوگیری گردد.
• بازرسی نهایی پیش از تحویل مرحله ای کار
  پس از اتمام بتن ریزی و پیش از باز کردن قالب ها، سطح زیر سقف باید از نظر وجود ترک، حفره، کرموشدگی یا عدم یکنواختی بررسی شود. در صورت مشاهده نقص، باید در همان مرحله نسبت به ترمیم آن اقدام شود. این بازرسی نهایی تضمین کننده کیفیت اجرای کل سیستم خواهد بود.

در مجموع، نکات نصب و ایمنی سقف وافل به همان اندازه که به کیفیت سازه مربوط می شوند، به حفظ جان نیروهای اجرایی نیز مرتبط هستند. اجرای اصولی این سیستم، نیازمند هماهنگی دقیق میان مهندس سازه، ناظر و تیم اجرایی است. اگر تمام این نکات به درستی رعایت شوند، نتیجه کار یک سقف مقاوم، ایمن و مهندسی شده خواهد بود که سال ها بدون مشکل عملکرد خود را حفظ می کند.

تجربه یکی از مهندسان با تجربه که سقف وافل در سازه های مختلف اجرا می کند.

جمع بندی

سقف وافل یک انتخاب مهندسی شده برای پروژه هایی است که نیاز به دهانه بزرگ، کاهش وزن سازه و عملکرد سازه ای بهینه دارند. این سیستم در قالب یک سقف دال بتنی دوطرفه با ساختار شبکه تیرچه بتنی طراحی می شود و با اجرای صحیح، می تواند هم از نظر فنی و هم اقتصادی گزینه ای قابل توجه باشد. اما نکته مهم این است: انتخاب سیستم سقف باید بر اساس محاسبات دقیق، شرایط پروژه و تحلیل واقعی هزینه ها انجام شود، نه صرفاً بر اساس رایج بودن آن.
