فونداسیون (شالوده) در ساختمان چیست و چرا اهمیت دارد؟
ساختن یک ساختمان شبیه ساختن یک درخت است؛ اگر ریشه قوی نباشد، هر چقدر هم شاخه ها زیبا و مستحکم باشند، در اولین طوفان آسیب می بینند. در دنیای مهندسی، این «ریشه» همان فونداسیون یا شالوده ساختمان است. بخشی که دیده نمی شود، اما تمام بار سازه روی آن سوار است. جالب است بدانید پیش از آن که به اسکلت فلزی، بتن ریزی طبقات یا حتی به قیمت آهن فکر شود، مهندس سازه باید وضعیت زمین، مقاومت خاک و نحوه صحیح انتقال بار به زمین را بررسی کند. چرا؟ چون اگر پی ساختمان درست طراحی نشود، بهترین متریال هم نمی تواند جلوی نشست سازه را بگیرد.
در این مقاله با هم بررسی می کنیم که فونداسیون چیست، چه نقشی در استحکام ساختمان دارد، انواع آن کدام است و در اجرای آن باید به چه نکاتی توجه کرد، پس در ادامه با ما همراه باشید.
فونداسیون چیست؟
اگر بخواهیم خیلی ساده و قابل لمس توضیح بدهیم، فونداسیون همان بخشی از ساختمان است که مثل «پایه های اصلی» زیر کار می نشیند و اجازه می دهد کل سازه با خیال راحت روی زمین بایستد. شاید در ظاهر، فونداسیون فقط یک حجم بتن و میلگرد باشد، اما از نگاه مهندسی، پی ساختمان نقطه ای است که سرنوشت دوام و امنیت سازه از همان جا شروع می شود. چون هر باری که ساختمان تحمل می کند، از سقف و ستون و دیوارها عبور می کند و در نهایت باید به شکل درست، از طریق فونداسیون به خاک منتقل شود؛ یعنی همان انتقال بار به زمین.
حالا یک تصویر واقعی تر: فرض کنید یک کمد سنگین را روی زمین می گذارید. اگر زیر پایه های کمد نرم باشد یا سطح زیر آن یکدست نباشد، کمد به مرور کج می شود و حتی ممکن است درها خوب بسته نشوند. ساختمان هم دقیقا همین طور است؛ با این تفاوت که ابعاد و خطراتش خیلی بزرگ تر است. وقتی شالوده ساختمان درست طراحی و اجرا شود، ساختمان روی یک تکیه گاه مطمئن می ایستد و احتمال نشست سازه کم می شود. اما اگر فونداسیون ضعیف باشد، ترک های ریز و درشت و مشکلات سازه ای آرام آرام خودشان را نشان می دهند.
از نظر فنی، فونداسیون سازه عضوی است که بارهای مختلف را می گیرد و به خاک می رساند. این بارها فقط وزن ساختمان نیست. بارهای زنده مثل رفت و آمد افراد، چیدمان وسایل، بار باد و حتی نیروی زلزله هم در نهایت باید از مسیر پی ریزی ساختمان مدیریت شود. به همین دلیل، انتخاب نوع فونداسیون و ابعاد آن همیشه به یک عامل کلیدی گره خورده است: مقاومت خاک. خاک هر زمین مثل شخصیت آدم هاست؛ یکی محکم و قابل اعتماد است، یکی سست و حساس. مهندس سازه باید این ویژگی ها را بشناسد تا بداند چه نوع پی و با چه ابعادی، برای آن زمین بهترین انتخاب است.
در واقع فونداسیون فقط «زیرِ ساختمان» نیست، بخش مهمی از زیرسازی ساختمان هم محسوب می شود. یعنی همان جایی که تمام اجزای سازه روی آن سوار می شوند و باید هم از نظر تراز بودن و هم از نظر تحمل نیروها، قابل اتکا باشد. اگر این بخش درست شکل بگیرد، ساختمان بهتر عمل می کند، عمر مفید بالاتر می رود و مهم تر از همه، استحکام ساختمان حفظ می شود.
یک نکته مهم هم این است که کیفیت فونداسیون فقط به بتن ریزی ختم نمی شود. جزئیاتی مثل آرماتوربندی، رعایت کاور بتن، تراکم صحیح بتن، و حتی زمان عمل آوری، همه روی نتیجه نهایی اثر می گذارند. برای همین است که در پروژه های واقعی، قبل از هر تصمیم جدی در خرید مصالح و بررسی مواردی مثل قیمت آهن، مهندس ها اول دنبال یک پاسخ روشن هستند: زمین چه وضعیتی دارد و فونداسیون باید چطور طراحی شود؟
اگر بخواهیم در یک جمله بگوییم: فونداسیون همان تکیه گاه پنهان ساختمان است که اگر درست اجرا شود، ساختمان سال ها با خیال راحت و بدون دردسر سر پا می ماند؛ و اگر درست اجرا نشود، مشکلاتش دیر یا زود خودش را نشان می دهد.
وظایف اصلی فونداسیون
وقتی درباره فونداسیون صحبت می کنیم، فقط درباره یک لایه بتن در زیر ساختمان حرف نمی زنیم؛ بلکه درباره بخشی صحبت می کنیم که عملا «مدیر پنهان نیروها» در سازه است. تمام بارها، تنش ها و فشارهایی که در طول عمر ساختمان ایجاد می شود، باید از طریق پی ساختمان کنترل و هدایت شوند. اگر این وظایف به درستی انجام نشود، حتی مقاوم ترین اسکلت نیز در معرض آسیب قرار می گیرد. در ادامه، مهم ترین وظایف فونداسیون سازه را به صورت دقیق بررسی می کنیم:
- انتقال یکنواخت بار به زمین
فونداسیون باید تمام بارهای وارده از طبقات، ستون ها و دیوارهای باربر را دریافت کند و آن ها را به صورت یکنواخت به خاک منتقل کند. این فرآیند همان انتقال بار به زمین است. اگر بار به شکل متمرکز و ناهمگون منتقل شود، بخشی از خاک بیش از حد تحت فشار قرار می گیرد و ممکن است دچار گسیختگی شود. طراحی درست پی باعث می شود تنش ها در سطح وسیع تری پخش شوند و خاک در محدوده مجاز خود کار کند. - جلوگیری از نشست نامتقارن سازه
یکی از خطرناک ترین مشکلات ساختمانی، نشست سازه به صورت غیر یکنواخت است. اگر یک سمت ساختمان بیشتر از سمت دیگر فرو برود، ترک های عمیق در دیوارها و حتی ستون ها ایجاد می شود. شالوده ساختمان با طراحی مناسب و توجه به مقاومت خاک، اختلاف نشست را به حداقل می رساند و مانع از تغییر شکل های ناخواسته در سازه می شود. - افزایش پایداری در برابر نیروهای جانبی
فونداسیون فقط بارهای قائم را تحمل نمی کند؛ نیروهای جانبی مانند باد و زلزله نیز باید از طریق آن کنترل شوند. در زمان زلزله، نیروهای افقی قابل توجهی به ساختمان وارد می شود. اگر فونداسیون سازه به درستی طراحی نشده باشد، امکان لغزش یا چرخش سازه وجود دارد. یک پی مهندسی شده، با در نظر گرفتن شرایط خاک و بارهای جانبی، پایداری کلی ساختمان را تضمین می کند. - ایجاد بستر مناسب برای زیرسازی ساختمان
فونداسیون بخشی از فرآیند زیرسازی ساختمان است. این بخش باید تراز، همگن و از نظر اجرایی دقیق باشد تا اسکلت بتواند روی آن بدون انحراف و خطا نصب شود. کوچک ترین خطا در تراز بودن یا اجرای قالب بندی، می تواند در ادامه باعث مشکلات سازه ای و معماری شود. - محافظت از سازه در برابر عوامل محیطی
در بسیاری از پروژه ها، فونداسیون در تماس مستقیم با رطوبت، آب های زیرزمینی یا خاک های خورنده قرار دارد. طراحی و اجرای صحیح پی، همراه با عایق بندی و استفاده از بتن مناسب، باعث افزایش دوام و حفظ استحکام ساختمان در برابر شرایط محیطی می شود. - هماهنگ سازی عملکرد سازه و خاک
هر ساختمان در تعامل دائمی با زمین است. فونداسیون نقش واسطه بین سازه و خاک را دارد. این یعنی باید بتواند رفتار سازه را با رفتار خاک هماهنگ کند. اگر خاک نرم باشد، پی باید به گونه ای طراحی شود که تنش ها را کاهش دهد. اگر خاک سخت باشد، ابعاد پی متفاوت خواهد بود. این هماهنگی، هسته اصلی طراحی مهندسی در پی ریزی ساختمان است.
درک این وظایف کمک می کند بدانیم چرا بررسی دقیق طراحی پی پیش از هر تصمیم اجرایی، حتی پیش از برآورد مصالح و بررسی مواردی مثل قیمت میلگرد، اهمیت دارد. چون اگر فونداسیون درست عمل نکند، هزینه های بعدی چند برابر خواهد شد.
جدول بررسی وظایف اصلی فونداسیون
| ردیف | وظیفه اصلی | توضیح فنی | تاثیر بر سازه |
|---|---|---|---|
| 1 | انتقال یکنواخت بار | توزیع تنش در سطح خاک و جلوگیری از تمرکز نیرو | جلوگیری از گسیختگی خاک |
| 2 | کنترل نشست | کاهش اختلاف نشست و تغییر شکل نامتقارن | جلوگیری از ترک و آسیب سازه ای |
| 3 | پایداری جانبی | مقابله با نیروهای افقی و لرزه ای | افزایش ایمنی در زلزله |
| 4 | ایجاد بستر مناسب | تراز و همگن بودن سطح برای نصب اسکلت | اجرای دقیق و بدون انحراف |
| 5 | مقاومت محیطی | محافظت در برابر رطوبت و خوردگی | افزایش دوام بلندمدت |
| 6 | هماهنگی خاک و سازه | تطبیق طراحی با مقاومت خاک | بهینه سازی عملکرد کلی ساختمان |
چرا فونداسیون مهم است؟
شاید این سوال برایتان پیش بیاید که اگر اسکلت قوی باشد، آیا باز هم اهمیت فونداسیون تا این حد بالاست؟ پاسخ قطعا بله است. چون هر چقدر هم هزینه زیادی صرف اسکلت شود، اگر پی ساختمان درست اجرا نشود، سرمایه شما در معرض خطر است. در ادامه مهم ترین دلایل اهمیت فونداسیون را بررسی می کنیم:
مهم ترین دلایل اهمیت فونداسیون
وقتی درباره اهمیت فونداسیون صحبت می کنیم، در واقع درباره امنیت، دوام و آینده یک ساختمان حرف می زنیم. این بخش شاید در پایان کار زیر خاک پنهان شود، اما تاثیرش تا سال ها در عملکرد سازه باقی می ماند. در ادامه، مهم ترین دلایل اهمیت شالوده ساختمان را به صورت دقیق و مهندسی بررسی می کنیم:
- تضمین استحکام ساختمان از پایه
هر سازه ای از پایین شکل می گیرد، نه از بالا. اگر پی ساختمان به درستی طراحی و اجرا شود، بارهای ثقلی و جانبی به شکل کنترل شده به خاک منتقل می شوند و خطر ایجاد تنش های موضعی کاهش می یابد. این موضوع مستقیما با استحکام ساختمان در ارتباط است. سازه ای که پایه مطمئن دارد، در برابر تغییرات محیطی، بارگذاری های مکرر و گذر زمان عملکرد پایدار تری خواهد داشت. - کنترل نشست و جلوگیری از آسیب های پنهان
یکی از جدی ترین تهدیدها برای هر سازه، نشست سازه به صورت نامتقارن است. اگر خاک زیر ساختمان رفتار یکنواختی نداشته باشد و طراحی فونداسیون متناسب با مقاومت خاک انجام نشود، بخش هایی از ساختمان بیش از حد فرو می روند. نتیجه آن، ترک های سازه ای، باز شدن درزها و حتی کاهش ایمنی کلی ساختمان خواهد بود. فونداسیون اصولی، توزیع تنش را متعادل می کند و از بروز این مشکلات جلوگیری می کند. - افزایش ایمنی در برابر زلزله و نیروهای جانبی
در هنگام زلزله، نیروهای افقی شدیدی به سازه وارد می شود. اگر فونداسیون سازه به درستی طراحی نشده باشد، امکان لغزش یا چرخش ساختمان وجود دارد. یک پی مهندسی شده، با در نظر گرفتن بارهای جانبی و شرایط زمین، نقش واسطه ای مطمئن بین سازه و خاک ایفا می کند و پایداری کلی ساختمان را حفظ می کند. - بهینه سازی هزینه های بلندمدت پروژه
در نگاه اول ممکن است اجرای دقیق پی هزینه بر به نظر برسد، اما در واقع نوعی سرمایه گذاری برای آینده پروژه است. بسیاری از کارفرمایان هنگام برآورد اولیه، با دقت مواردی مانند قیمت میلگرد را بررسی می کنند تا هزینه های آرماتوربندی مدیریت شود. با این حال، اگر طراحی و اجرای فونداسیون به درستی انجام نشود، هزینه های اصلاحی بعدی به مراتب بیشتر خواهد بود. بنابراین اهمیت فونداسیون تنها فنی نیست، بلکه از نظر اقتصادی نیز کاملا تعیین کننده است. - ایجاد بستر استاندارد برای زیرسازی و اسکلت
فونداسیون بخش کلیدی در زیرسازی ساختمان محسوب می شود. اسکلت فلزی یا بتنی باید روی بستری تراز و مقاوم نصب شود. کوچک ترین خطا در اجرای پی ریزی ساختمان می تواند باعث انتقال نامناسب نیروها به ستون ها و تیرها شود. اجرای دقیق پی، مسیر ساخت مراحل بعدی را هموار و کم ریسک تر می کند. - افزایش طول عمر مفید سازه
ساختمان ها برای سال ها بهره برداری طراحی می شوند. اگر فونداسیون بر اساس مطالعات دقیق خاک و محاسبات سازه ای اجرا شود، دوام سازه به طور قابل توجهی افزایش می یابد. در مقابل، ضعف در این بخش می تواند عمر مفید ساختمان را کاهش دهد و نیاز به تعمیرات پرهزینه ایجاد کند.
در یک جمله می توان گفت: اهمیت فونداسیون فقط در تحمل وزن ساختمان خلاصه نمی شود؛ بلکه این بخش، تضمین کننده امنیت، پایداری و صرفه اقتصادی پروژه در بلندمدت است.
انواع فونداسیون ساختمان
انتخاب نوع فونداسیون به ارتفاع ساختمان، نوع کاربری، بار وارده و شرایط زمین بستگی دارد. به طور کلی فونداسیون ها در دو گروه اصلی قرار می گیرند:
فونداسیون سطحی
وقتی شرایط زمین مناسب باشد و مقاومت خاک در لایه های بالایی توان تحمل بار ساختمان را داشته باشد، اولین گزینه مهندسی معمولا فونداسیون سطحی است. این نوع پی در عمق نسبتا کم اجرا می شود و مستقیما بار سازه را از طریق یک سطح گسترده تر به خاک منتقل می کند. به بیان ساده تر، در فونداسیون سطحی تلاش می شود با افزایش سطح تماس، تنش وارد بر خاک کاهش پیدا کند تا انتقال بار به زمین بدون ایجاد گسیختگی انجام شود.
در بسیاری از پروژه های مسکونی کم ارتفاع، ساختمان های دو تا پنج طبقه، سوله های سبک یا سازه هایی با بار متوسط، استفاده از این نوع پی ساختمان کاملا منطقی و اقتصادی است. اما نکته مهم اینجاست که انتخاب آن فقط به ارتفاع ساختمان وابسته نیست؛ بلکه نتیجه بررسی دقیق مکانیک خاک و تحلیل بارهای وارده است.
از نظر فنی، فونداسیون سطحی به نوعی از فونداسیون سازه گفته می شود که عمق قرارگیری آن نسبت به عرض پی کم است و معمولا در همان لایه های نزدیک سطح زمین اجرا می شود. این نوع پی زمانی کاربرد دارد که خاک در عمق کم، ظرفیت باربری قابل قبولی داشته باشد و خطر نشست سازه در محدوده مجاز کنترل شود.
اگر خاک نرم یا سست باشد، اجرای فونداسیون سطحی بدون بهسازی خاک می تواند ریسک سازه ای ایجاد کند. به همین دلیل پیش از شروع پی ریزی ساختمان، آزمایش های ژئوتکنیک و تعیین ظرفیت باربری خاک ضروری است.
انواع فونداسیون سطحی
فونداسیون سطحی خودش چند شکل اجرایی دارد که بسته به شرایط پروژه انتخاب می شوند:
- فونداسیون منفرد
این نوع پی معمولا برای هر ستون به صورت جداگانه اجرا می شود. در ساختمان هایی که ستون ها با فاصله مناسب از هم قرار دارند و بار هر ستون قابل کنترل است، فونداسیون منفرد گزینه رایجی است. ابعاد این پی بر اساس بار ستون و مقاومت خاک تعیین می شود. - فونداسیون نواری
در این حالت، پی به صورت یک نوار پیوسته زیر دیوارهای باربر یا چند ستون متوالی اجرا می شود. این روش در ساختمان های با دیوارهای باربر یا ستون های نزدیک به هم کاربرد زیادی دارد و باعث توزیع یکنواخت تر تنش در خاک می شود. - فونداسیون گسترده
در شرایطی که بار ساختمان زیاد است یا فاصله ستون ها کم است و امکان استفاده از پی منفرد وجود ندارد، کل سطح زیر ساختمان به صورت یکپارچه بتن ریزی می شود. این نوع پی عملا مانند یک صفحه بزرگ عمل می کند و تنش را در سطح وسیع تری پخش می کند.
«ما در مقاله ای جداگانه در خصوص فونداسیون نواری و فونداسیون گسترده و اجرای میلگرد در این نوع فونداسیون ها پرداخته ایم، اگر مشتاق کسب اطلاعات بیشتر در این خصوص هستید، حتما مقاله راهنمای اجرای میلگرد در فونداسیون نواری و گسترده را بخوانید.»
مزایای فونداسیون سطحی
فونداسیون سطحی به دلایل مختلف در بسیاری از پروژه ها انتخاب اول مهندسان است:
- اجرای ساده تر نسبت به فونداسیون عمیق
- هزینه اجرایی کمتر در شرایط مناسب خاک
- سرعت بالاتر در اجرا
- دسترسی آسان تر برای کنترل کیفیت بتن و آرماتوربندی
البته این مزایا زمانی معنا دارد که خاک توان تحمل بار را داشته باشد. در غیر این صورت، استفاده از این نوع پی می تواند به افزایش نشست سازه و کاهش استحکام ساختمان منجر شود.
نکات اجرایی مهم در اجرای فونداسیون سطحی
در اجرای شالوده ساختمان به روش سطحی، چند نکته کلیدی باید رعایت شود:
- انجام آزمایش مکانیک خاک پیش از طراحی
- کنترل دقیق تراز و ابعاد گودبرداری
- اجرای بتن مگر برای ایجاد بستر یکنواخت
- رعایت اصول آرماتوربندی و فاصله مناسب میلگردها
- عمل آوری صحیح بتن برای رسیدن به مقاومت نهایی
حتی در پروژه های کوچک، بی توجهی به همین جزئیات ساده می تواند در آینده مشکلات جدی ایجاد کند. گاهی ساختمان در سال اول هیچ نشانه ای از مشکل ندارد، اما بعد از مدتی ترک های ریز در دیوارها ظاهر می شود که ریشه آن به ضعف در زیرسازی ساختمان برمی گردد.
چه زمانی فونداسیون سطحی مناسب نیست؟
اگر خاک سطحی ضعیف باشد، سطح آب زیرزمینی بالا باشد یا بار سازه بسیار زیاد باشد، استفاده از فونداسیون سطحی بدون تقویت خاک منطقی نیست. در این شرایط، مهندس سازه ممکن است به سمت فونداسیون عمیق یا روش های بهسازی خاک برود تا عملکرد سازه ای مطمئن تری حاصل شود.
در نهایت می توان گفت فونداسیون سطحی زمانی بهترین انتخاب است که زمین شرایط مناسب داشته باشد و طراحی آن بر اساس محاسبات دقیق انجام شود. اگر این دو شرط فراهم باشد، این نوع پی می تواند سال ها بدون دردسر، پایه ای مطمئن برای ساختمان ایجاد کند.
فونداسیون عمیق
گاهی زمین آن چیزی نیست که در نگاه اول به نظر می رسد. ممکن است لایه های سطحی خاک نرم، سست یا اشباع از آب باشند و توان تحمل بار ساختمان را نداشته باشند. در چنین شرایطی، استفاده از فونداسیون سطحی ریسک بالایی ایجاد می کند و احتمال نشست سازه افزایش می یابد. اینجاست که فونداسیون عمیق وارد میدان می شود.
فونداسیون عمیق نوعی از فونداسیون سازه است که بار ساختمان را از لایه های ضعیف سطحی عبور داده و به لایه های مقاوم تر در عمق زمین منتقل می کند. به بیان ساده، به جای اینکه سازه روی خاک نرم تکیه کند، از طریق المان های عمودی مانند شمع ها، به زمین محکم تر در عمق پایین تر متصل می شود. این یعنی یک انتقال هوشمندانه و مهندسی شده در فرآیند انتقال بار به زمین.
از نظر فنی، زمانی از فونداسیون عمیق استفاده می شود که ظرفیت باربری لایه های سطحی خاک کافی نباشد یا میزان بار وارده به قدری زیاد باشد که اجرای پی سطحی از نظر ابعاد یا اقتصادی مقرون به صرفه نباشد. در این حالت، المان های باربر عمودی یا نیمه عمودی در زمین اجرا می شوند تا نیروها را به لایه های پایدار منتقل کنند.
این روش در ساختمان های بلندمرتبه، سازه های صنعتی سنگین، پل ها، برج ها و پروژه هایی که روی خاک سست اجرا می شوند کاربرد گسترده دارد.
انواع فونداسیون عمیق
فونداسیون عمیق بسته به شرایط پروژه می تواند به شکل های مختلف اجرا شود:

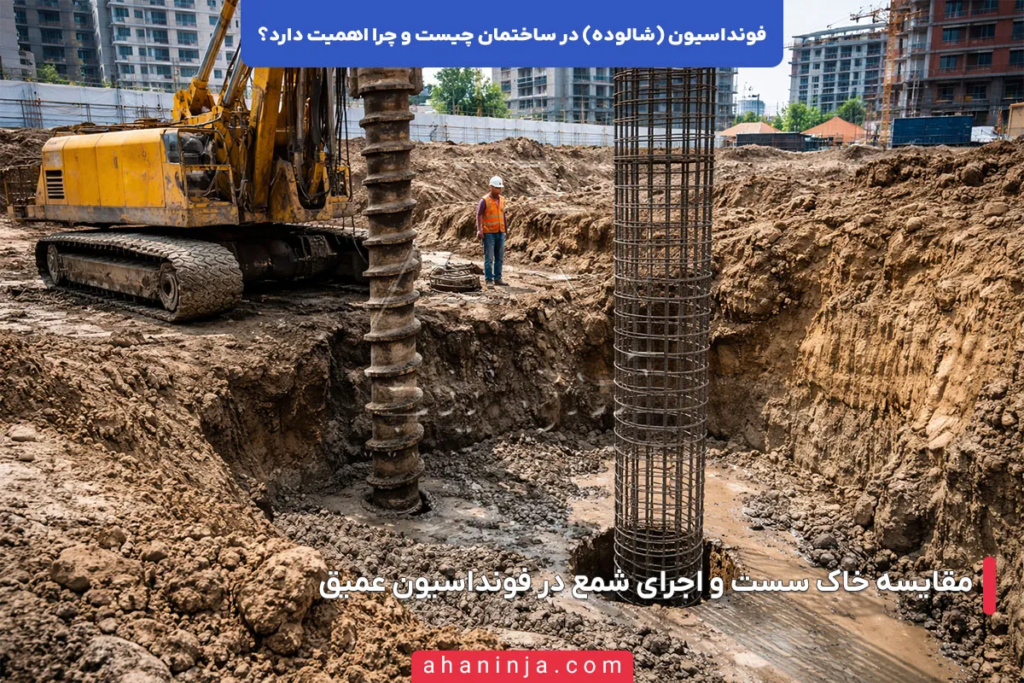

- شمع بتنی درجا
در این روش، ابتدا در زمین حفاری انجام می شود و سپس داخل آن آرماتور قرار داده شده و بتن ریزی می شود. این نوع شمع برای پروژه های شهری بسیار رایج است. - شمع پیش ساخته
شمع های بتنی یا فولادی از قبل ساخته شده و سپس در زمین کوبیده می شوند. این روش در پروژه هایی که کنترل کیفی کارخانه ای اهمیت دارد کاربرد دارد. - شمع فولادی
در برخی پروژه های صنعتی یا پل سازی، از مقاطع فولادی به عنوان شمع استفاده می شود که مقاومت کششی و فشاری بالایی دارند. - کیسون یا صندوقه ای
در پروژه های خاص مانند سازه های دریایی یا پل های بزرگ، از سیستم های حجیم تر استفاده می شود که عملکردی مشابه پی عمیق دارند.
مزایای فونداسیون عمیق
استفاده از شالوده ساختمان به روش عمیق، مزایای مشخصی دارد:
- امکان ساخت روی خاک های سست یا اشباع
- کنترل بهتر نشست سازه
- تحمل بارهای بسیار زیاد
- عملکرد مناسب در برابر نیروهای جانبی و زلزله
در واقع، زمانی که شرایط زمین چالش برانگیز است، فونداسیون عمیق به نوعی «پل ارتباطی مطمئن» بین سازه و لایه های مقاوم خاک محسوب می شود.
نکات کلیدی در طراحی و اجرا
اجرای پی ریزی ساختمان به روش عمیق، نیازمند مطالعات دقیق ژئوتکنیک است. تعیین عمق مناسب، قطر شمع، تعداد شمع ها و فاصله آن ها، همگی باید بر اساس تحلیل دقیق مقاومت خاک انجام شود.
چند نکته مهم در اجرای این نوع پی عبارت اند از:
- انجام آزمایش های دقیق خاک در عمق های مختلف
- کنترل کیفیت حفاری و بتن ریزی
- بررسی نشست های احتمالی پس از اجرا
- اطمینان از همراستایی دقیق شمع ها
بی توجهی به این جزئیات می تواند باعث کاهش ظرفیت باربری یا حتی شکست موضعی پی شود.
چه زمانی فونداسیون عمیق انتخاب می شود؟
به طور خلاصه، در شرایط زیر استفاده از فونداسیون عمیق منطقی است:
- خاک سطحی ضعیف یا بسیار متراکم نشده باشد
- ساختمان بلندمرتبه یا سنگین باشد
- سطح آب زیرزمینی بالا باشد
- محدودیت فضا برای اجرای پی گسترده وجود داشته باشد
در چنین پروژه هایی، انتخاب درست نوع پی مستقیما بر استحکام ساختمان و ایمنی آن تاثیر می گذارد.
در نهایت می توان گفت فونداسیون عمیق راه حل مهندسی برای زمانی است که زمین، چالش ایجاد می کند. این سیستم با عبور از لایه های ضعیف و تکیه بر عمق، پایه ای مطمئن برای سازه فراهم می کند و اجازه می دهد حتی در سخت ترین شرایط زمین، ساختمان با اطمینان ساخته شود.
مراحل اجرای فونداسیون ساختمان
اجرای فونداسیون فقط یک مرحله ساده بتن ریزی نیست؛ بلکه یک فرآیند مهندسی دقیق و چند مرحله ای است که هر بخش آن مستقیما بر استحکام ساختمان و عملکرد بلندمدت سازه اثر می گذارد. اگر هر کدام از این مراحل با بی دقتی انجام شود، نتیجه آن ممکن است سال ها بعد به شکل ترک، نشست سازه یا کاهش ایمنی نمایان شود. در ادامه، مراحل اجرای پی ریزی ساختمان را به صورت گام به گام بررسی می کنیم:
- مطالعات ژئوتکنیک و بررسی مقاومت خاک
اولین و مهم ترین مرحله پیش از هر عملیات اجرایی، شناخت زمین است. در این مرحله با انجام آزمایش های مکانیک خاک، ظرفیت باربری و ویژگی های مقاومت خاک مشخص می شود. این اطلاعات تعیین می کند که نوع فونداسیون سازه چه باشد و ابعاد آن چگونه طراحی شود. بدون این مرحله، طراحی پی عملا بر پایه حدس و تجربه خواهد بود، نه محاسبه مهندسی. - گودبرداری و آماده سازی بستر
پس از تایید نقشه ها، عملیات گودبرداری مطابق عمق و ابعاد طراحی شده انجام می شود. بستر خاک باید کاملا تراز و متراکم باشد تا بتواند بار را به شکل یکنواخت منتقل کند. در این مرحله، دقت در اجرای صحیح بسیار مهم است؛ زیرا هرگونه ناهمواری می تواند در آینده باعث تمرکز تنش و ایجاد ترک شود. - اجرای بتن مگر
روی بستر خاک، یک لایه بتن کم عیار به نام بتن مگر اجرا می شود. این لایه نقش جداکننده بین خاک و بتن اصلی را دارد و سطحی یکنواخت برای آرماتوربندی فراهم می کند. بتن مگر به بهبود کیفیت نهایی شالوده ساختمان کمک می کند و از تماس مستقیم بتن اصلی با خاک جلوگیری می کند. - آرماتوربندی بر اساس نقشه سازه

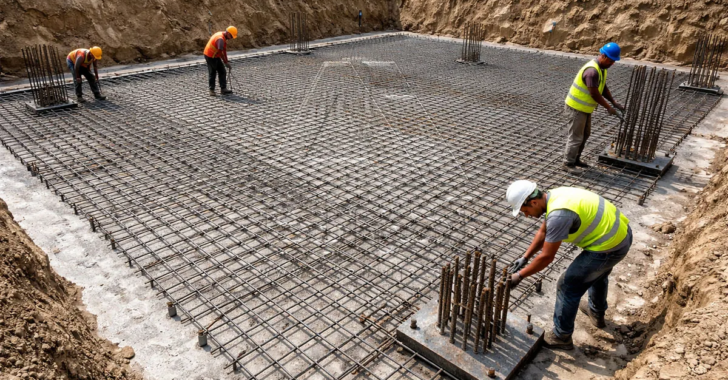

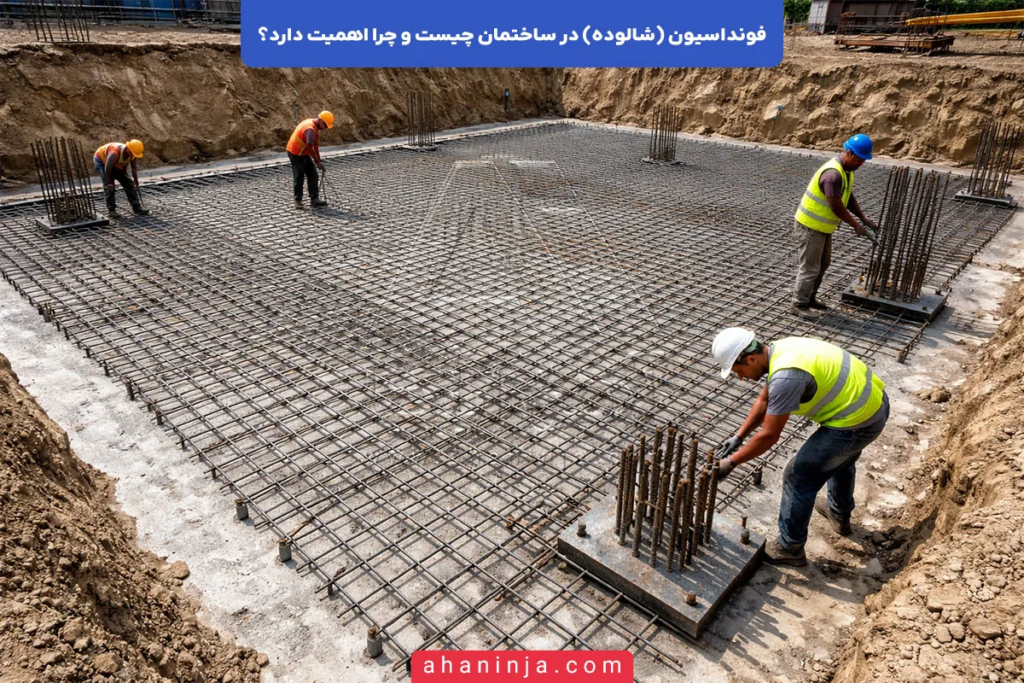

در این مرحله، میلگردها طبق محاسبات مهندس سازه چیده می شوند. آرماتوربندی صحیح باعث افزایش مقاومت کششی پی می شود و در کنترل ترک ها نقش اساسی دارد. همزمان با این مرحله، در پروژه های اسکلت فلزی معمولا هماهنگی بین طراحی پی و ستون ها بررسی می شود؛ زیرا ابعاد صفحه ستون ها و حتی تحلیل هایی مانند بررسی قیمت تیرآهن برای انتخاب مقاطع اسکلت، باید با ظرفیت فونداسیون همخوانی داشته باشد. این هماهنگی، از انتقال نامناسب نیرو به پی جلوگیری می کند.
«ما در مقاله ای جداگانه، به موضوع آرماتور بندی فونداسیون پرداخته ایم، اگر مشتاق کسب اطلاعات بیشتر در این خصوص هستید، حتما مقاله مراحل آرماتوربندی فونداسیون با میلگرد را مطالعه کنید.» - قالب بندی
پس از تکمیل آرماتوربندی، قالب ها نصب می شوند تا بتن در شکل و ابعاد مشخص شده باقی بماند. قالب بندی دقیق، تضمین کننده ابعاد صحیح پی ساختمان است و هرگونه خطا در این مرحله می تواند باعث کاهش سطح تماس با خاک و اختلال در انتقال بار به زمین شود. - بتن ریزی
بتن ریزی باید به صورت یکنواخت و با رعایت اصول فنی انجام شود. ویبره مناسب برای حذف حباب های هوا و جلوگیری از ایجاد خلل و فرج در بتن ضروری است. کیفیت بتن در این مرحله تاثیر مستقیم بر دوام و مقاومت نهایی فونداسیون دارد. - عمل آوری بتن
پس از بتن ریزی، فرآیند عمل آوری آغاز می شود. این مرحله شامل حفظ رطوبت و جلوگیری از خشک شدن سریع بتن است تا بتن به مقاومت طراحی شده برسد. کوتاهی در این مرحله می تواند مقاومت واقعی پی را کاهش دهد و در بلندمدت بر استحکام ساختمان اثر منفی بگذارد. - کنترل نهایی و آماده سازی برای اجرای اسکلت
پس از رسیدن بتن به مقاومت کافی، تراز و کیفیت سطح بررسی می شود و سازه برای اجرای ستون ها آماده می گردد. این مرحله نقطه اتصال بین فونداسیون و اسکلت است و دقت در آن باعث انتقال صحیح نیروها از سازه به زمین خواهد شد.
میلگرد از اصلیترین اجزای فونداسیون بهشمار میرود که نقش مهمی در افزایش مقاومت سازه در برابر نیروهای فشاری و کششی ایفا میکند، در این مقاله از آهن اینجا، با بهترین گزینههای میلگرد برای فونداسیون و نحوه محاسبه مقدار مورد نیاز آن آشنا میشوید:
بیشتر بخوانیدجدول خلاصه مراحل اجرای فونداسیون
| ردیف | مرحله اجرا | هدف اصلی | تاثیر بر عملکرد سازه |
|---|---|---|---|
| 1 | مطالعات ژئوتکنیک | تعیین مقاومت خاک و نوع پی | جلوگیری از نشست و خطای طراحی |
| 2 | گودبرداری و آماده سازی | ایجاد بستر تراز و متراکم | توزیع یکنواخت تنش |
| 3 | اجرای بتن مگر | ایجاد سطح یکنواخت و محافظت از بتن اصلی | افزایش دوام فونداسیون |
| 4 | آرماتوربندی | تامین مقاومت کششی پی | کنترل ترک و افزایش ایمنی |
| 5 | قالب بندی | حفظ ابعاد و شکل پی | دقت اجرایی و کیفیت نهایی |
| 6 | بتن ریزی | ایجاد بدنه اصلی فونداسیون | تامین مقاومت فشاری |
| 7 | عمل آوری | دستیابی به مقاومت نهایی بتن | افزایش طول عمر سازه |
| 8 | کنترل نهایی | آماده سازی برای اجرای اسکلت | انتقال صحیح نیروها |
مشکلات رایج در اجرای فونداسیون
در عمل، برخی اشتباهات می تواند عملکرد شالوده ساختمان را تضعیف کند:
- عدم آزمایش مکانیک خاک پیش از شروع پروژه
- تراکم نامناسب بتن
- اشتباه در چیدمان آرماتورها
- بی توجهی به آب های زیرزمینی
- اجرای عجولانه بدون عمل آوری مناسب
این موارد در ظاهر کوچک به نظر می رسند، اما در بلندمدت می توانند باعث کاهش استحکام ساختمان شوند.
هزینه اجرای فونداسیون
هزینه اجرای فونداسیون سازه به عوامل متعددی بستگی دارد:
- نوع فونداسیون انتخابی
- حجم بتن مصرفی
- میزان آرماتور و فولاد مورد نیاز
- شرایط زمین و هزینه گودبرداری
- دستمزد اجرا و نظارت مهندسی
به همین دلیل برآورد دقیق پیش از شروع کار، از بروز اختلاف مالی و افزایش هزینه های ناگهانی جلوگیری می کند.
فونداسیون یا پی ساختمان، از اصلیترین اجزای باربر سازه است که وظیفه انتقال نیروها به لایههای مستحکم زمین را بر عهده دارد. در این میان، انتخاب درست و استفاده اصولی از میلگرد در فونداسیون، تأثیر مستقیمی بر استحکام، دوام و ایمنی کل سازه خواهد داشت، در این مقاله از آهن اینجا، با روشهای سریع محاسبه میلگرد فونداسیون آشنا میشویم:
بیشتر بخوانیدجمع بندی
در نهایت، اگر بخواهیم همه چیز را در یک جمله خلاصه کنیم: فونداسیون قلب پنهان ساختمان است. بخشی که دیده نمی شود اما تمام بار سازه روی آن قرار دارد. طراحی دقیق، توجه به مقاومت خاک، اجرای اصولی و رعایت استانداردهای فنی در پی ریزی ساختمان، تضمین کننده دوام و امنیت پروژه در بلندمدت است. هر سازه ای که امروز با اطمینان از کنار آن عبور می کنیم، روی یک فونداسیون درست و حسابی ایستاده است. پس اگر قرار است ساختمانی ساخته شود، بهتر است از همان ابتدا، پایه ها را محکم بنا کنیم.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهرهمندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفهای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آمادهاند تا مشاورهای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک میکند تا با اطمینان بیشتر، انتخابی دقیقتر و اقتصادیتر داشته باشید.
فونداسیون در ساختمان چیست؟
فونداسیون پایین ترین بخش سازه است که وظیفه دارد بارهای ساختمان را دریافت کرده و به صورت ایمن به زمین منتقل کند. این بخش پایه اصلی پایداری و استحکام ساختمان محسوب می شود.فونداسیون سطحی چه زمانی استفاده می شود؟
زمانی که زمین دارای مقاومت کافی باشد و ساختمان ارتفاع زیادی نداشته باشد، از فونداسیون سطحی استفاده می شود. این نوع پی در عمق کم اجرا می شود و از نظر اقتصادی نیز مقرون به صرفه تر است.فونداسیون عمیق در چه شرایطی اجرا می شود؟
در زمین هایی با مقاومت کم یا در ساختمان های بلندمرتبه، از فونداسیون عمیق مانند شمع استفاده می شود تا بار سازه به لایه های مقاوم تر زیرین منتقل گردد.ضخامت فونداسیون چقدر است؟
ضخامت فونداسیون به نوع پی، بار وارده و شرایط خاک بستگی دارد و توسط مهندس سازه بر اساس محاسبات دقیق تعیین می شود. این مقدار می تواند از چند ده سانتی متر تا بیش از یک متر متغیر باشد.تفاوت فونداسیون نواری و منفرد چیست؟
فونداسیون منفرد برای هر ستون به صورت جداگانه اجرا می شود، در حالی که فونداسیون نواری زیر دیوارهای باربر یا چند ستون متوالی اجرا شده و بار را در یک نوار پیوسته منتقل می کند.آیا امکان ترمیم فونداسیون وجود دارد؟
بله، در برخی موارد با روش هایی مانند تزریق رزین، اجرای شمع تقویتی یا زیرسازی مجدد می توان پی آسیب دیده را تقویت کرد، اما این فرآیند پیچیده و پرهزینه است و پیشگیری همیشه بهتر از اصلاح است.
