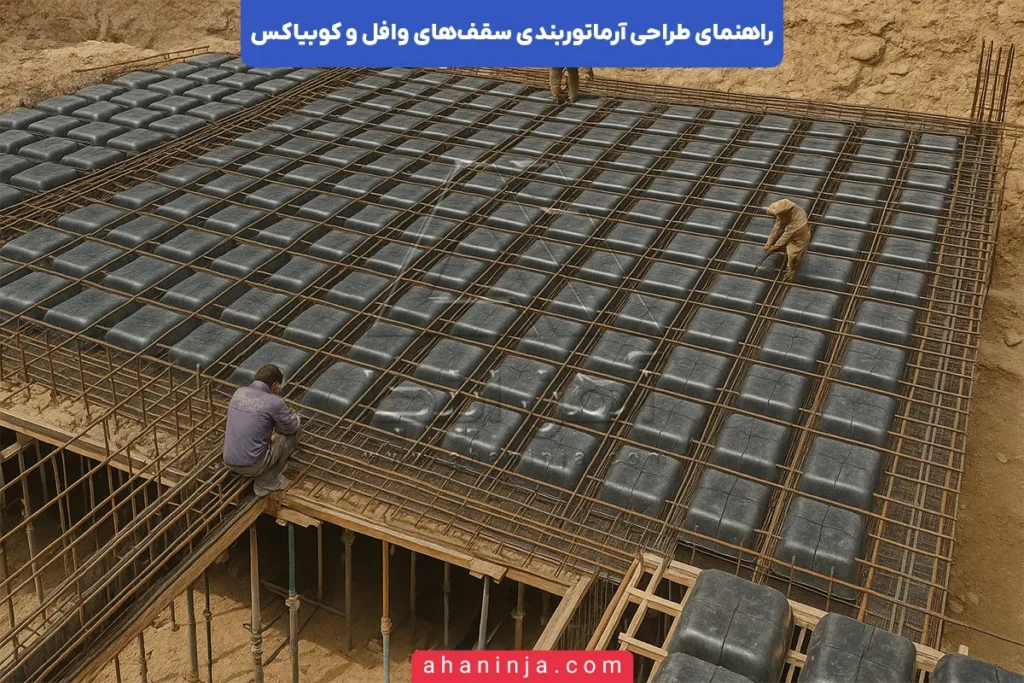

آرماتوربندی سقف وافل و کوبیاکس +راهنمای فنی
سقف‌های وافل و کوبیاکس به‌عنوان دو نوع سیستم سازه‌ای دال دوطرفه، با هدف کاهش وزن مرده، افزایش دهانههای قابل پوشش، و بهینه‌سازی عملکرد لرزه‌ای در پروژه‌های متوسط تا سنگین مورد استفاده قرار میگیرند. آرماتوربندی در این نوع سقف‌ها نیازمند دقت بالا، رعایت آیین‌نامه‌های سازه‌ای، و درک صحیحی از عملکرد دوطرفه دال است. دانستن قیمت روز میلگرد برای محاسبه اقتصادی‌تر پروژه و برآورد دقیق مصالح مورد نیاز، اهمیت بالایی دارد. شما می‌توانید قیمت‌های به‌روز را از طریق صفحه قیمت روز میلگرد در آهن اینجا مشاهده کنید.
در این مقاله، ضمن معرفی دقیق هر یک از این سیستم‌ها، به نحوه طراحی و آرماتورگذاری آنها نیز خواهیم پرداخت. پس در ادامه با آهن اینجا همراه باشید.
سقف وافل چیست؟
سازه‌هایی که نیاز به دهانههای نسبتاً بلند، پلان باز و معماری منظم دارند، همواره با چالش‌هایی مانند افزایش وزن سقف، هزینه مصالح و محدودیت‌های اجرایی مواجه‌اند. در پاسخ به این نیاز، سیستمی طراحی شده که با حذف بتن‌های غیرسازه‌ای در ناحیه کششی دال، هم وزن را کاهش می‌دهد و هم شکل منظمی به زیرسقف می‌بخشد. این سیستم با استفاده از قالب‌هایی با هندسه مکعبی یا مستطیلی، حفره‌هایی در زیر سقف ایجاد میکند که بهصورت منظم در دو جهت گسترش یافته و شبکه‌ای از تیرچه‌های متقاطع را به‌وجود می‌آورد. چنین ساختاری نه‌تنها سبب کاهش مصرف مصالح میشود، بلکه عملکردی مشابه دال دوطرفه داشته و بارهای وارده را بهصورت یکنواخت در دو جهت توزیع میکند.
در اجرای این سیستم، ابتدا قالب‌ها روی کف‌راهنما یا داربست موقت چیده شده، سپس آرماتورهای تحتانی و فوقانی در محل مشخص‌شده در نقشه قرار میگیرند. قالب‌ها معمولاً از جنس پلاستیک فشرده یا مواد کامپوزیتی هستند و بسته به نوع پروژه می‌توانند پس از بتن‌ریزی برداشته شوند یا به‌عنوان قالب ماندگار در سازه باقی بمانند. بخش قابل‌توجهی از وزن بتن در ناحیه خنثی حذف شده و جای خود را به فضای خالی می‌دهد؛ درنتیجه جرم سقف کاهش یافته و این موضوع تأثیر مستقیمی در بهبود عملکرد لرزه‌ای سازه خواهد داشت.
در فرآیند آرماتورگذاری، شبکه‌های میلگرد در دو لایه فوقانی و تحتانی اجرا میشوند. آرماتورهای کششی در لایه پایین، معمولاً دارای قطر بیشتری هستند و برای تحمل خمش ناشی از بارهای زنده و مرده طراحی میشوند. میلگردهای لایه بالایی، نقش حرارتی و کنترلی دارند و از ترک‌خوردگی بتن تازه جلوگیری می‌کنند. در محل‌هایی که تمرکز تنش وجود دارد، مانند اطراف بازشوها، کنج‌ها یا ستونها، آرماتورهای تقویتی بهصورت میلگردهای اضافی یا خاموت‌های عرضی تعبیه میشوند تا ظرفیت باربری موضعی افزایش یابد.
یکی از مهم‌ترین مزایای این سیستم، انعطاف‌پذیری بالا در عبور تأسیسات مکانیکی و برقی است. فضای خالی ایجادشده بین قالب‌ها، امکان لوله‌گذاری و عبور داکت‌ها را بدون نیاز به شکافتن سقف یا ایجاد تأخیر در اجرا فراهم میکند. از طرف دیگر، ظاهر نهایی سقف به‌گونه‌ای است که در بسیاری از پروژه‌های معماری، بدون نیاز به سقف کاذب میتوان از همان نمای خام بتنی به‌عنوان بخشی از طراحی داخلی استفاده کرد.
میزان مصرف بتن در این سیستم معمولاً تا ۲۰ درصد کاهش پیدا میکند. با کاهش بتن، وزن مرده کاهش یافته، ابعاد ستونها و فونداسیون نیز کوچک‌تر طراحی میشود و در نهایت هزینه کلی پروژه کاهش می‌یابد. اجرای سریع، امکان استفاده مجدد از قالب‌ها، و مقاومت مناسب در برابر ارتعاشات سازه‌ای نیز از دیگر مزایای آن است که باعث شده در بسیاری از پروژه‌های مدرن به‌عنوان گزینه اول در طراحی سقف انتخاب شود.
میلگرد یکی از مهم‌ترین و پرکاربردترین مقاطع فولادی در صنعت ساخت‌وساز است. این محصول به دلیل مقاومت بالا در برابر کشش، نقش کلیدی در استحکام بتن دارد و از آن برای افزایش مقاومت سازه‌ها استفاده میشود، در این مقاله، به بررسی انواع میلگرد، ویژگی‌ها و کاربردهای آن می‌پردازیم:
بیشتر بخوانیدویژگیهای ساختاری سقف وافل
در سیستم سقف وافل، با حذف بخش‌های غیرسازه‌ای بتن در ناحیه کششی، شبکه‌ای منظم از تیرچه‌های بتنی در دو جهت شکل می‌گیرد که علاوه بر افزایش ظرفیت باربری، تأثیر قابل‌توجهی در کاهش وزن مرده سقف دارد. این ساختار، در مقایسه با دال‌های توپر و سنتی، چندین ویژگی مهم و فنی دارد که در ادامه بهصورت دقیق بیان میشود:
- انتقال بار در دو جهت و عملکرد دوطرفه
در سیستم وافل، دال به‌گونه‌ای طراحی میشود که بارهای وارده را بهصورت هم‌زمان در دو جهت عمود بر هم انتقال دهد. این انتقال دوطرفه موجب توزیع متوازن تنش در سطح دال شده و در مقایسه با سیستم‌های یک‌طرفه، عملکرد خمشی و برشی سقف را به‌طور قابل‌توجهی بهبود می‌بخشد. این ویژگی به‌ویژه در دهانههای بزرگ و پلان‌های باز بسیار مؤثر است. - حذف بتن غیرسازه‌ای در ناحیه کششی دال
بتن ناحیه زیرین دال که تحت کشش قرار دارد، از لحاظ سازه‌ای نقش چندانی ندارد. در سقف وافل، این بخش توسط قالب‌های مخصوص حذف شده و فضاهای خالی منظمی در زیر دال ایجاد میشود. این حذف هدفمند منجر به کاهش چشمگیر وزن مرده و به‌تبع آن، کاهش بار وارده به فونداسیون و ستونها میشود. - ایجاد تیرچه‌های متقاطع در ساختار داخلی دال
با استفاده از قالب‌های مکعبی یا مستطیلی، حفره‌هایی در پایین دال شکل میگیرند که میان آنها بتن باقی می‌ماند و بهصورت تیرچه‌های عرضی و طولی عمل میکند. این تیرچه‌های درون‌زا باعث افزایش سختی خمشی سقف، کاهش خیز و ارتعاش، و توزیع بهتر نیروهای داخلی میشوند. - قابلیت حذف تیرهای فرعی در پلان سازه
از آن‌جایی که بارگذاری در دو جهت انجام میشود و مقاومت خمشی دال تقویت میشود، در بسیاری از پروژه‌ها میتوان تیرهای فرعی میانی را حذف کرد. این حذف موجب ساده‌سازی نقشههای اجرایی، صرفه‌جویی در هزینه ساخت تیر و ایجاد آزادی معماری بیشتر در طراحی پلان داخلی میشود. - افزایش ممان اینرسی دال و مقاومت در برابر خمش
به‌دلیل افزایش ضخامت مؤثر دال در بخش‌هایی که بتن باقی می‌ماند و تشکیل تیرچه‌ها، ممان اینرسی مقطع سقف نسبت به دال تخت بیشتر میشود. این امر سبب میشود که سقف در برابر نیروهای خمشی ناشی از بارهای زنده و مرده مقاومت بیشتری داشته و دچار خیز و ترک‌خوردگی کمتری شود. - تسهیل عبور تأسیسات مکانیکی و الکتریکی
در فضای خالی بین قالب‌ها، امکان عبور انواع تأسیسات مانند لوله‌های مکانیکی، داکت‌های تهویه، کابل‌های برق و سایر سیستم‌های تأسیساتی بدون نیاز به تخریب سقف یا کنده‌کاری فراهم میشود. این مزیت علاوه بر صرفه‌جویی زمانی، باعث حفظ یکپارچگی بتن و کاهش خطاهای اجرایی میشود. - سازگاری با اجرای سقف‌های اکسپوز و حذف سقف کاذب
شکل منظم و هندسی حفره‌های زیر سقف وافل باعث شده که در بسیاری از پروژه‌ها از همان نمای خام سقف به‌عنوان بخشی از طراحی معماری استفاده شود. این موضوع در فضاهایی نظیر گالری‌ها، نمایشگاه‌ها یا دفاتر مدرن که ظاهر صنعتی و مینیمال دارند، بسیار کاربردی است و موجب حذف نیاز به سقف کاذب میشود. - کاهش ارتعاش و بهبود عملکرد لرزه‌ای
با توجه به پخش گسترده جرم و سختی در سطح دال، ارتعاشات موضعی ناشی از حرکت افراد یا تجهیزات بهصورت متعادل در سطح سقف توزیع شده و شدت آن کاهش می‌یابد. همچنین به دلیل کاهش وزن مرده، نیروهای زلزله‌ای کمتری به سازه وارد شده و عملکرد لرزه‌ای ساختمان بهبود می‌یابد. - استفاده از قالب‌های صنعتی با دقت ابعادی بالا
قالب‌های وافل، معمولاً از جنس ABS یا پلی‌پروپیلن مقاوم ساخته میشوند و بهصورت صنعتی تولید می‌گردند. این قالب‌ها دارای طول عمر بالا، مقاومت در برابر ضربه و قابلیت استفاده مجدد در پروژه‌های مختلف هستند. دقت ابعادی بالا در این قالب‌ها باعث میشود که حفره‌های ایجادشده یکنواخت و بدون نقص باشند. - امکان اجرای دهانههای ۸ تا ۱۲ متری بدون ستون میانی
با توجه به مقاومت بالا در برابر خمش و افزایش ممان اینرسی، میتوان دهانه‌هایی تا حدود ۱۲ متر را بدون نیاز به تیر یا ستون میانی تنها با استفاده از سقف وافل پوشش داد. این قابلیت به‌ویژه در کاربری‌هایی مانند پارکینگ‌های طبقاتی، فروشگاه‌های زنجیره‌ای و سالن‌های بزرگ بسیار سودمند است.
مزایای سقف وافل
سیستم وافل به‌عنوان یکی از پیشرفته‌ترین روش‌های اجرای دال‌های دوطرفه، دارای مزایای فنی و اجرایی متعددی است که آن را نسبت به دال‌های تخت یا یک‌طرفه در بسیاری از پروژه‌ها برتر می‌سازد. این مزایا نه‌تنها در بهینه‌سازی ساختار سازه تأثیرگذارند، بلکه نقش مهمی در کاهش هزینه، افزایش بهره‌وری اجرایی و زیبایی معماری ایفا می‌کنند. در ادامه، مهم‌ترین مزایای این سیستم را بهصورت دقیق و طبقه‌بندی‌شده بیان می‌کنیم:
- کاهش قابل‌توجه وزن مرده سقف
طراحی شبکه‌ای سقف وافل موجب حذف حجم زیادی از بتن در ناحیه کششی دال میشود. این کاهش جرم نه‌تنها بار وارد بر ستونها و پی را کاهش می‌دهد، بلکه اثرات لرزه‌ای وارد بر سازه را نیز به‌طور مستقیم کم میکند. در نتیجه، مقاومت کلی سازه در برابر زلزله بهبود می‌یابد و مقاطع سازه‌ای کوچک‌تری میتوان طراحی کرد. - صرفه‌جویی در مصرف بتن و میلگرد
با توجه به ساختار حفره‌دار و حذف بتن غیرسازه‌ای، مقدار بتن مصرفی به‌طور متوسط بین ۱۵ تا ۲۵ درصد کمتر از دال‌های تخت است. همچنین، با عملکرد دوطرفه دال، آرماتورگذاری دقیق‌تر و بهینه‌تری انجام میشود که منجر به کاهش وزن میلگرد مصرفی و در نهایت کاهش هزینه مصالح میشود. - امکان پوشش دهانههای بلند بدون تیر میانی
سقف وافل قابلیت پوشش دهانه‌هایی بین ۸ تا ۱۲ متر را بدون استفاده از تیرهای میانی دارد. این ویژگی در فضاهایی که نیاز به پلان باز و بدون ستون دارند – مانند پارکینگ‌ها، سالن‌های چندمنظوره و مراکز تجاری – بسیار حائز اهمیت است و آزادی بیشتری به طراحان معماری می‌دهد. - افزایش سختی و کاهش خیز و ارتعاش
وجود تیرچه‌های متقاطع در دو جهت، باعث افزایش ممان اینرسی دال شده و مقاومت آن در برابر خمش را به‌طور چشمگیری افزایش می‌دهد. این سختی بیشتر به کاهش خیز و ارتعاش سقف در برابر بارهای متمرکز یا رفت‌وآمد کمک میکند و موجب آسایش بیشتر ساکنین در سازه‌های بهره‌برداری‌شده میشود. - تسهیل اجرای تأسیسات بدون نیاز به کنده‌کاری
فضای خالی بین قالب‌های وافل امکان عبور راحت انواع تأسیسات مکانیکی، برقی و تهویه را بدون نیاز به تعبیه کانال‌های خاص یا تخریب بتن فراهم میکند. این مزیت به‌ویژه در ساختمان‌های اداری، تجاری یا بیمارستانی که حجم بالایی از تأسیسات دارند، بسیار کاربردی است. - زیبایی معماری و حذف نیاز به سقف کاذب
نمای نهایی زیر سقف وافل به‌دلیل هندسه منظم حفره‌ها و فرم صنعتی، از زیبایی خاصی برخوردار است. در بسیاری از پروژه‌های مدرن، از همین نمای خام سقف به‌عنوان بخشی از طراحی معماری داخلی استفاده میشود که موجب حذف سقف کاذب، صرفه‌جویی در هزینه و افزایش ارتفاع مؤثر فضا خواهد شد. - کاهش زمان اجرای سازه
استفاده از قالب‌های صنعتی، مدولار و آماده موجب سرعت بیشتر در قالب‌گذاری و آرماتوربندی میشود. همچنین، در سقف‌های با قالب ماندگار، نیازی به باز کردن قالب پس از گیرش بتن نیست که این موضوع نیز باعث تسریع در روند اجرا و کاهش هزینه نیروی انسانی میشود. - افزایش ایمنی در برابر حریق و ضربه
با توجه به اینکه تمامی اجزای سقف وافل از مصالح غیرقابل اشتعال نظیر بتن و فولاد تشکیل شده‌اند، این سیستم مقاومت بالایی در برابر حریق دارد. همچنین، به‌دلیل ساختار تیرچه‌ای و مسلح‌شده، در برابر بارهای ضربه‌ای و نیروهای ناگهانی نیز عملکرد مناسبی از خود نشان می‌دهد. - کاهش ابعاد اعضای سازه‌ای و فونداسیون
کاهش وزن مرده سقف و انتقال بهتر نیروها در این سیستم، منجر به طراحی سبک‌تر ستونها، تیرها و فونداسیون میشود. این موضوع، نه‌تنها باعث کاهش مصالح مصرفی، بلکه کاهش چشمگیر در هزینه کلی ساخت‌وساز را نیز به همراه دارد. - قابلیت استفاده مجدد از قالب‌ها در پروژه‌های مختلف
قالب‌های موقت مورد استفاده در سقف وافل، معمولاً از مواد مقاوم و صنعتی ساخته میشوند و قابلیت استفاده در چندین پروژه را دارند. این ویژگی باعث کاهش هزینه تجهیزات، بازگشت سرمایه در بلندمدت و سازگاری با اصول ساخت‌وساز پایدار میشود.
کاربردهای سقف وافل
سقف وافل به‌دلیل ساختار مهندسی‌شده، عملکرد دوطرفه، فرم معماری منظم و مزایای فنی گوناگون، گزینه‌ای مناسب برای طیف وسیعی از پروژه‌هاست. این سیستم سقفی در بسیاری از ساختمان‌ها و کاربری‌های گوناگون، جایگزین سقف‌های سنتی شده و باعث ارتقای سطح فنی، کاهش وزن سازه و افزایش انعطاف‌پذیری طراحی شده است. در ادامه، اصلی‌ترین کاربردهای این نوع سقف را در پروژه‌های عمرانی بیان می‌کنیم:
- پارکینگ‌های طبقاتی با دهانههای عریض
سقف وافل، به‌واسطه توانایی در پوشش دهانههای بین ۸ تا ۱۲ متر بدون نیاز به تیرهای میانی، برای اجرای پارکینگ‌های طبقاتی بسیار مناسب است. این ویژگی منجر به کاهش تعداد ستونها در فضای پارکینگ، سهولت در مانور خودروها و افزایش بهره‌وری از فضای مفید میشود. همچنین، توانایی این سقف در تحمل بارهای متمرکز ناشی از خودروها، آن را به یکی از گزینه‌های ایده‌آل در این کاربری تبدیل کرده است. - سالن‌های چندمنظوره و فضاهای باز بدون ستون
در پروژه‌هایی مانند آمفی‌تئاترها، کتابخانه‌ها، مساجد، سالن‌های ورزشی و همایش‌ها که پلان‌های باز و بدون مانع ضروری است، سقف وافل با عملکرد دوطرفه خود امکان حذف ستون‌های مزاحم را فراهم میکند. این ویژگی باعث ارتقای کاربری فضا و افزایش انعطاف در چیدمان داخلی میشود. - ساختمان‌های تجاری، اداری و اداری-تجاری با پلان باز
در پروژه‌های تجاری و اداری که نیاز به انعطاف در تقسیم‌بندی فضا و تغییرات احتمالی در کاربری دارند، استفاده از سقف وافل موجب ایجاد یک بستر سازه‌ای بدون محدودیت تیر و ستون میشود. در نتیجه، طراحی معماری، جانمایی دیوارهای پارتیشن، مسیرهای عبور و تأسیسات به‌شکل بهینه‌تری انجام میشود. - پروژه‌های معماری مدرن با نمای سقف اکسپوز
در ساختمان‌هایی با طراحی داخلی مینیمال، صنعتی یا سازه‌نما (exposed structure)، فرم منظم و زیبای زیر سقف وافل، امکان استفاده از آن به‌عنوان سقف نهایی و حذف سقف کاذب را فراهم میکند. این موضوع علاوه بر صرفه‌جویی در هزینه، موجب افزایش ارتفاع مفید فضا و القای حس بصری قدرتمند و مهندسی‌شده میشود. - مراکز آموزشی، دانشگاه‌ها و کتابخانه‌ها
در فضاهایی مانند کلاس‌ها، سالن مطالعه و آمفی‌تئاترهای دانشگاهی که به مقاومت بالا، کاهش ارتعاش و دهانههای بلند نیاز دارند، سقف وافل انتخابی بسیار کارآمد است. کاهش خیز، کنترل ارتعاش و سهولت در اجرای تأسیسات سقفی، از دلایل فنی استفاده از این سیستم در فضاهای آموزشی به‌شمار می‌رود. - بیمارستان‌ها و مراکز درمانی
بیمارستان‌ها نیازمند سقف‌هایی با مقاومت بالا، عبور آسان تأسیسات مکانیکی، حذف ستون‌های اضافه و کاهش ارتعاش هستند. سقف وافل به‌واسطه هندسه شبکه‌ای خود و امکان عبور تأسیسات در بین قالب‌ها، پاسخ مناسبی به این نیازها ارائه می‌دهد. همچنین، عملکرد لرزه‌ای مناسب این سقف در ایمنی سازه‌های درمانی در زمان زلزله اهمیت ویژه‌ای دارد. - پروژه‌های مسکونی لوکس یا خاص با نیاز به نمای داخلی ویژه
در بعضی از ساختمان‌های مسکونی لوکس، اجرای سقف وافل به‌عنوان نمای داخلی اکسپوز، موجب افزایش زیبایی و تمایز پروژه میشود. ترکیب نورپردازی در بین شبکه‌های قالب، جلوه‌ای خاص به فضا می‌دهد و این ویژگی به یکی از شاخصه‌های معماری مدرن در طراحی داخلی مبدل شده است. - سازه‌های موقت نمایشگاهی و غرفه‌های مهندسی‌شده
در پروژه‌هایی که نیاز به سازه‌هایی با سرعت اجرا بالا، انعطاف‌پذیری بالا و مقاومت مناسب دارند، از قالب‌های موقت وافل استفاده میشود. این کاربرد در ساخت غرفه‌های بزرگ یا سالن‌های موقت صنعتی، باعث صرفه‌جویی در زمان و هزینه میشود. - سازه‌های لرزه‌ای و مقاوم در برابر زلزله
به‌دلیل کاهش جرم سقف و عملکرد دوطرفه در انتقال بار، سقف وافل در طراحی سازه‌های لرزه‌ای عملکرد بسیار مناسبی دارد. این موضوع به‌ویژه در مناطق با خطر بالای زلزله، سبب بهبود رفتار دینامیکی ساختمان و افزایش ایمنی کلی آن میشود. - پروژه‌هایی با نیاز به صرفه‌جویی در مصالح و کاهش هزینه تمام‌شده
سقف وافل، با حذف بتن غیرضروری، بهینه‌سازی میلگردگذاری، حذف سقف کاذب، کاهش زمان اجرا و حذف تیرهای غیرضروری، به‌طور مستقیم در کاهش هزینه ساخت پروژه اثرگذار است. در نتیجه، این سیستم برای پروژه‌هایی که مدیریت هزینه‌ها و بهره‌وری مصالح در اولویت است، انتخابی هوشمندانه به‌شمار می‌رود.
نکات اجرایی سقف وافل
اجرای صحیح سقف وافل نیازمند رعایت الزامات فنی خاصی است که در صورت بی‌توجهی به آنها، کارایی سازه‌ای سیستم کاهش یافته و ممکن است مشکلاتی از جمله ضعف در باربری، ترک‌های موضعی یا حتی خطاهای معماری رخ دهد. در این بخش، مهم‌ترین نکات اجرایی این سیستم بهصورت مرحله‌به‌مرحله ارائه میشود:
- تراز بودن دقیق سطح قالب‌گذاری قبل از نصب قالب‌ها
یکی از مهم‌ترین اصول در اجرای سقف وافل، تراز کامل سطحی است که قالب‌ها روی آن قرار میگیرند. هرگونه پستی‌وبلندی یا شیب ناخواسته در بستر اجرا، منجر به قرارگیری نامنظم قالب‌ها، ناهماهنگی در ضخامت دال و ایجاد ضعف‌های سازه‌ای خواهد شد. بنابراین استفاده از تراز لیزری یا دوربین نقشه‌برداری برای کنترل تراز ضروری است. - استفاده از قالب‌های سالم، تمیز و بدون تاب‌برداشتگی
قالب‌های وافل، به‌ویژه اگر از نوع موقتی و قابل بازیافت باشند، باید قبل از نصب مورد بازرسی قرار گیرند. هرگونه شکستگی، تغییر شکل، چسبندگی ملات یا سطح ناصاف روی قالب، منجر به کاهش کیفیت نهایی بتن یا ایجاد حفره‌های ناقص در سقف خواهد شد. - چیدمان منظم و دقیق قالب‌ها بر اساس پلان اجرایی
نحوه چیدمان قالب‌ها باید بر اساس نقشههای اجرایی، موقعیت ستونها، تیرها و بازشوها صورت گیرد. فاصله بین قالب‌ها باید یکنواخت و مطابق ابعاد طراحی‌شده باشد. توصیه میشود برای کنترل چیدمان، از شابلون‌های فلزی یا ریسمان کار در دو جهت عمود بر هم استفاده شود. - رعایت فاصله استاندارد بین قالب‌ها برای تشکیل تیرچه‌ها
قالب‌های وافل نباید به‌هم چسبیده باشند. برای ایجاد تیرچه‌های بتنی بین آنها، فاصله‌ای مشخص (معمولاً بین ۱۰ تا ۱۵ سانتی‌متر بسته به طراحی) در نظر گرفته میشود. این فاصله باید در کل سقف بهصورت یکنواخت رعایت شود تا تیرچه‌ها بهصورت یکدست و مقاوم شکل گیرند. - استفاده صحیح از اسپیسرهای استاندارد برای کنترل پوشش بتن
در آرماتورگذاری، استفاده از اسپیسرهای پلاستیکی یا بتنی برای فاصله‌گذاری بین میلگرد و قالب الزامی است. این اسپیسرها تضمین می‌کنند که میلگردها در مرکز پوشش بتن قرار گیرند و در برابر خوردگی محافظت شوند. عدم استفاده یا انتخاب نادرست اسپیسر باعث کاهش عمر مفید سازه خواهد شد. - تقویت محل ستونها، کنج‌ها و بازشوها با میلگرد اضافی
نواحی اطراف ستونها، کنج‌های سقف، دهانههای بلند و بازشوها جزو نقاط بحرانی سازه هستند. در این محل‌ها باید طبق نقشه سازه، میلگردهای تقویتی در جهت‌های مختلف اضافه شوند تا از تمرکز تنش و ترک‌خوردگی جلوگیری شود. این موضوع باید با هماهنگی کامل ناظر پروژه انجام شود. - اجرای آرماتوربندی منظم، محکم و مطابق با نقشه سازه‌ای
میلگردهای فوقانی و تحتانی باید دقیقاً بر اساس نقشه اجرایی، در جهت‌های طولی و عرضی، با قطر مشخص‌شده و فواصل منظم نصب شوند. اتصال میلگردها باید با سیم آرماتوربندی به‌درستی بسته شود تا در هنگام بتن‌ریزی جابه‌جا نشوند. توصیه میشود محل وصله‌ها نیز با اصول مهندسی رعایت شود و حداقل طول مهاری لحاظ گردد. - کنترل مسیر عبور تأسیسات قبل از بتن‌ریزی
قبل از شروع بتن‌ریزی، مسیرهای عبور لوله‌های برق، لوله‌های مکانیکی یا هرگونه داکت تأسیساتی باید روی سقف نهایی مشخص شده باشد. در صورت نیاز، بعضی از قالب‌ها برای عبور این تأسیسات می‌توانند حذف یا جابه‌جا شوند، اما این تصمیم باید تحت نظر مهندس محاسب انجام گیرد تا به رفتار سازه‌ای سقف لطمه وارد نشود. - استفاده از ویبره مناسب در حین بتن‌ریزی برای پر شدن کامل فضاها
به‌دلیل شکل خاص قالب‌ها و وجود حجم‌های بسته بین آنها، استفاده از ویبراتور داخلی (سوزنی) هنگام بتن‌ریزی برای جلوگیری از ایجاد حفره‌های هوا و کرموشدگی ضروری است. ویبره باید در تمام نواحی قالب و بین میلگردها بهصورت یکنواخت اجرا شود. - حفظ شرایط عمل‌آوری بتن (کیورینگ) پس از اجرا
پس از گیرش اولیه بتن، عمل‌آوری مناسب با روش‌هایی مانند آب‌پاشی، پوشاندن با نایلون، یا استفاده از ترکیبات کیورینگ باید حداقل تا ۷ روز انجام شود. این فرآیند از تبخیر سریع آب و ایجاد ترک‌های حرارتی سطحی جلوگیری کرده و مقاومت نهایی بتن را افزایش می‌دهد.
در پروژه‌های بتنی، نحوه میلگردگذاری تأثیر زیادی در استحکام و دوام سازه دارد. فاصله‌گذارها یا اسپیسرها، یکی از اجزای مهم میلگردگذاری هستند که با ایجاد فاصله‌ی استاندارد بین میلگرد و قالب بتن، از تماس مستقیم میلگرد با محیط جلوگیری می‌کنند، در این مقاله به معرفی فاصله‌گذار میلگرد، انواع آن، اهمیت استفاده، کاربردها و قیمت فاصله‌گذار می‌پردازیم:
بیشتر بخوانیدسقف کوبیاکس چیست؟

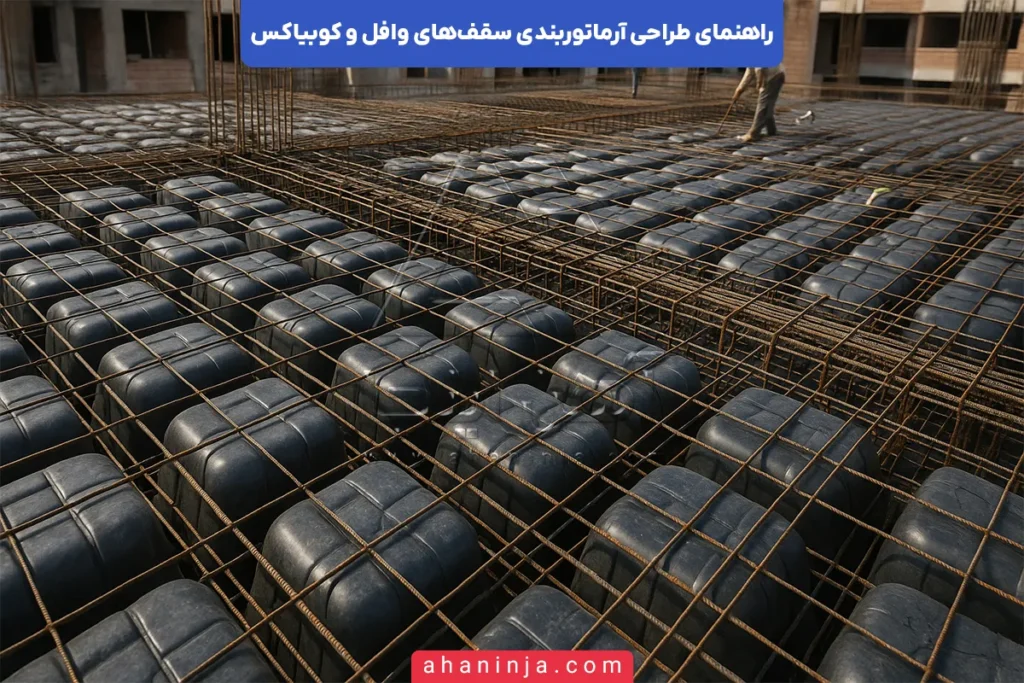

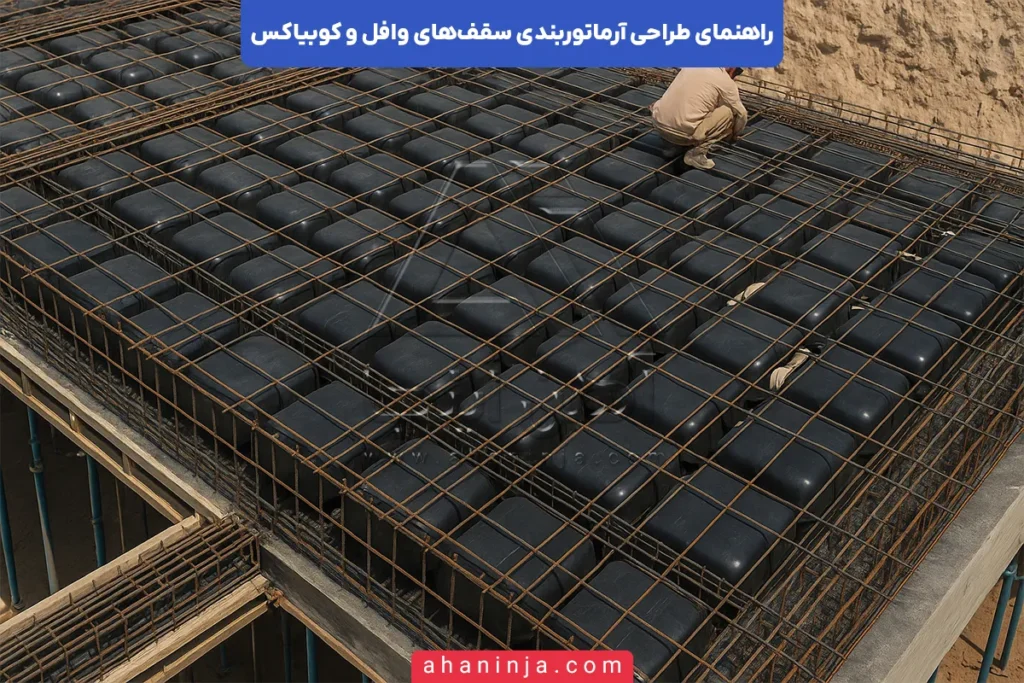

سقف کوبیاکس یک فناوری نوآورانه در طراحی دال‌های بتنی دوطرفه است که با بهره‌گیری از هستههای توخالی پلاستیکی بین دو لایه آرماتور، بخش غیرسازه‌ای بتن در ناحیه خنثی حذف شده و در نتیجه وزن مرده سقف به‌طور محسوسی کاهش می‌یابد. این سیستم با هدف بهینه‌سازی مصرف مصالح، افزایش دهانه قابل پوشش و بهبود عملکرد لرزه‌ای، به‌ویژه در پروژه‌های بزرگ‌مقیاس و سازه‌های خاص طراحی شده است.
مبنای این تکنولوژی بر این اصل استوار است که در دال‌های بتنی، قسمت مرکزی بتن (نزدیک به تار خنثی) تقریباً هیچ نقشی در انتقال نیرو ندارد؛ بنابراین میتوان با حذف این بخش و جایگزینی آن با مصالح سبک و غیرسازه‌ای مانند گوی‌های پلاستیکی، بدون کاهش عملکرد خمشی یا برشی دال، از وزن اضافی آن کاست. حذف این بتن اضافی باعث میشود تا سیستم سقف سبک‌تر، اقتصادی‌تر و مقاوم‌تر در برابر زلزله باشد.
گوی‌های کوبیاکس که معمولاً از جنس پلی‌اتیلن بازیافتی ساخته میشوند، در قالب‌هایی با فواصل منظم بین دو شبکه آرماتور قرار میگیرند. طراحی آنها به‌گونه‌ای است که بهصورت کاملاً منظم و با رعایت فاصله مشخص، در طول و عرض دال پخش میشوند. این گوی‌ها به‌هیچ عنوان در انتقال بار نقش ندارند، اما بستر مناسبی برای حذف بتن مرده و حفظ شکل هندسی سقف فراهم می‌کنند.
در اجرای این نوع سقف، ابتدا آرماتورهای تحتانی مطابق نقشه سازه چیده میشوند. سپس گوی‌ها در محل خود قرار گرفته و با فاصله‌گذاری مناسب، توسط پایه‌ها یا قفسه‌های مخصوص در موقعیت ثابت می‌مانند. پس از آن، آرماتورهای فوقانی روی آنها اجرا شده و در نهایت عملیات بتن‌ریزی انجام میشود. در تمام مراحل، حفظ پوشش بتن، فاصله صحیح گوی‌ها و دقت در محل بازشوها اهمیت حیاتی دارد.
یکی از ویژگی‌های کلیدی این سیستم، توانایی آن در انتقال بار به دو جهت است؛ دقیقاً مشابه دال‌های دوطرفه سنتی. اما به‌دلیل کاهش جرم، رفتار دینامیکی سقف بهبود یافته و شتاب‌های لرزه‌ای وارد بر سازه کاهش می‌یابد. این موضوع موجب میشود در طراحی ساختمان‌های مقاوم در برابر زلزله، سقف کوبیاکس گزینه‌ای بسیار هوشمندانه باشد.
از نظر ضخامت، دال کوبیاکس معمولاً ضخیم‌تر از دال‌های سنتی اجرا میشود (در محدوده ۲۸ تا ۵۵ سانتی‌متر)، زیرا باید فضای کافی برای قرارگیری گوی‌ها و پوشش بتنی اطراف آنها در نظر گرفته شود. این افزایش ضخامت با کاهش جرم جبران شده و از نظر سازه‌ای توجیه‌پذیر است.
در مقایسه با سایر سیستم‌ها، این سقف به‌دلیل حذف تیرهای فرعی، کاهش ارتفاع طبقات، صرفه‌جویی در مصرف بتن و میلگرد، حذف یا کاهش تعداد ستونها و همچنین سرعت اجرا، از نظر اقتصادی در پروژه‌های متوسط و بزرگ بسیار به‌صرفه است.
در پروژه‌هایی مانند بیمارستان‌ها، مجتمع‌های تجاری، فرودگاه‌ها، برج‌های بلندمرتبه، پارکینگ‌های طبقاتی و ساختمان‌هایی با پلان باز، استفاده از این سیستم سقفی نه‌تنها امکان‌پذیر، بلکه توصیه‌شده است. توانایی در پوشش دهانههای تا ۱۸ متر، از مزایای منحصربه‌فردی است که در سایر سیستم‌های سقفی به‌راحتی حاصل نمی‌شود.
ویژگی‌های ساختاری سقف کوبیاکس
سقف کوبیاکس به‌عنوان یکی از پیشرفته‌ترین تکنولوژی‌های دال بتنی، دارای ویژگی‌های ساختاری متمایزی است که آن را از سایر سیستم‌های سقفی نظیر دال تخت، دال وافل و سقف‌های تیرچه‌بلوک متمایز میکند. این ویژگی‌ها هم در طراحی و هم در اجرا تأثیر مستقیم داشته و منجر به بهینه‌سازی رفتار سازه‌ای، کاهش وزن مرده و افزایش کارایی سقف میشوند. در ادامه، مهم‌ترین ویژگی‌های فنی این سیستم را بررسی می‌کنیم:
- استفاده از هستههای توخالی برای حذف بتن غیرسازه‌ای
اساس عملکرد این سیستم، بر پایه حذف بتن در ناحیه خنثی دال است؛ جایی که تنش کششی و فشاری نزدیک به صفر است و وجود بتن هیچ نقشی در مقاومت ندارد. در این بخش، از گوی‌های توخالی پلاستیکی استفاده میشود که با کاهش حجم بتن، باعث سبک‌سازی سقف بدون افت عملکرد خمشی و برشی میشوند. - عملکرد دال دوطرفه در انتقال بارهای عمودی
مشابه دال‌های توپر دوطرفه، بارهای ثقلی وارد بر سقف کوبیاکس در دو جهت عمود بر هم توزیع شده و به تیرهای پیرامونی یا ستونها منتقل میشوند. این رفتار دوطرفه باعث بهینه‌سازی مسیر انتقال نیرو، کاهش تمرکز تنش و توزیع یکنواخت بار در کل سطح دال میشود. - استقرار گوی‌ها بین دو شبکه آرماتور بالا و پایین
طراحی سقف کوبیاکس به‌گونه‌ای است که گوی‌ها بهصورت منظم در فاصله بین شبکه میلگرد فوقانی و تحتانی قرار میگیرند. این چیدمان موجب حذف بتن ناحیه میانی شده و در عین حال پوشش بتنی کافی اطراف میلگردها و گوی‌ها حفظ میشود. پایداری موقعیت گوی‌ها در حین بتن‌ریزی توسط قفسه‌ها یا قاب‌های نگهدارنده تأمین میشود. - افزایش ضخامت مؤثر دال نسبت به دال‌های معمولی
به‌دلیل حضور گوی‌ها و الزامات پوشش بتنی، دال کوبیاکس معمولاً دارای ضخامت بیشتری نسبت به دال‌های تخت سنتی است. این افزایش ضخامت، موجب افزایش سختی خمشی دال شده و اجازه می‌دهد دهانههای بلندتر بدون تیر میانی پوشش داده شوند. البته به دلیل حذف جرم میانی، این افزایش ضخامت منجر به افزایش وزن نمی‌شود. - قابلیت حذف تیرهای میانی و فرعی در طراحی پلان
عملکرد دوطرفه دال و سختی بالای آن باعث میشود که در بسیاری از پروژه‌ها بتوان تیرهای میانی یا حتی برخی ستونها را حذف کرد. این ویژگی آزادی بیشتری در طراحی پلان معماری ایجاد میکند، مسیر تأسیسات را ساده‌تر می‌سازد و نمای داخلی را به‌مراتب زیباتر میکند. - کاهش تمرکز تنش در اطراف ستونها
به‌دلیل توزیع یکنواخت نیروها در سطح دال و حذف بخش‌های غیرضروری، تنش‌های متمرکز اطراف ستونها کاهش یافته و عملکرد ناحیه اتصال سقف به ستون بهبود پیدا میکند. البته در این نواحی، قرارگیری گوی‌ها ممنوع بوده و بتن‌ریزی کامل انجام میشود تا مقاومت موضعی تضمین گردد. - سازگاری با قالب‌بندی تخت و سیستم‌های رایج اجرایی
علی‌رغم تکنولوژی پیشرفته، اجرای سقف کوبیاکس نیازمند قالب‌بندی پیچیده‌ای نیست. این سقف با استفاده از قالب‌های معمولی دال تخت قابل اجراست. تنها تفاوت آن، قرارگیری گوی‌ها و قفسه‌های نگهدارنده است که به راحتی روی شبکه میلگرد و کف قالب مستقر میشوند. - قابلیت اجرای بازشوها در دال با محدودیت مشخص
در صورتی که نیاز به بازشو برای عبور تأسیسات یا آسانسور در سقف باشد، این امکان با حذف گوی‌ها در آن ناحیه و تقویت آرماتورهای پیرامونی قابل اجراست. با این حال، محل و ابعاد بازشو باید در نقشه سازه از قبل پیش‌بینی شده و به‌دقت اجرا شود تا یکپارچگی سیستم مختل نشود. - افزایش مقاومت لرزه‌ای به دلیل کاهش جرم سقف
یکی از مزایای کلیدی سقف کوبیاکس، کاهش جرم کلی ساختمان است. این کاهش جرم، نه‌تنها فشار وارد بر سازه را کم میکند، بلکه نیروهای اینرسی ناشی از زلزله را نیز کاهش داده و موجب بهبود عملکرد لرزه‌ای ساختمان میشود. در مناطقی با خطر لرزه‌خیزی بالا، این ویژگی یک مزیت رقابتی جدی به‌شمار می‌رود. - بهبود عملکرد صوتی و حرارتی دال
وجود هستههای هوایی در مرکز دال، علاوه بر تأثیر سازه‌ای، باعث ایجاد یک لایه عایق طبیعی در سقف میشود. این لایه باعث کاهش انتقال صوت و تبادل حرارت بین طبقات می‌گردد و در پروژه‌هایی که آسایش حرارتی و صوتی اهمیت دارد، به‌ویژه ساختمان‌های مسکونی یا بیمارستانی، نقش مؤثری ایفا میکند.
مزایای سقف کوبیاکس
سقف کوبیاکس به‌دلیل طراحی مهندسی‌شده، نوآوری در حذف بتن غیرسازه‌ای و عملکرد دوطرفه، مزایای متعددی را در سطح فنی، اجرایی و اقتصادی به همراه دارد. این مزایا باعث شده‌اند که این سیستم به‌ویژه در پروژه‌های متوسط تا بزرگ، جایگزین مناسبی برای سیستم‌های سقفی سنتی محسوب شود. در ادامه، مهم‌ترین مزایای این سیستم بررسی میشود:
- کاهش مؤثر وزن مرده سقف و سازه
یکی از مهم‌ترین مزایای سقف کوبیاکس، کاهش قابل‌توجه وزن مرده سقف به‌واسطه حذف بتن ناحیه خنثی است. این کاهش می‌تواند تا ۳۰ درصد نسبت به دال توپر برسد و اثر مستقیمی در کاهش بار وارد بر ستونها، تیرها و فونداسیون داشته باشد. سبک‌سازی سازه، کاهش نیروهای اینرسی زلزله و کاهش مقاطع اعضای باربر از نتایج مستقیم این ویژگی است. - افزایش دهانه قابل پوشش بدون نیاز به تیر میانی
به‌دلیل عملکرد دوطرفه دال و افزایش ممان اینرسی ناشی از طراحی ضخیم‌تر با گوی‌های سبک، میتوان دهانه‌هایی تا ۱۵ الی ۱۸ متر را بدون استفاده از تیرهای فرعی یا میانی اجرا کرد. این قابلیت، طراحی پلان‌های باز و بدون ستون را تسهیل کرده و آزادی بیشتری به معماران می‌دهد. - صرفه‌جویی در مصرف بتن و فولاد
حذف بتن غیرسازه‌ای از مرکز دال، منجر به کاهش چشمگیر مصرف بتن میشود. از طرفی، با بهینه‌سازی طراحی آرماتور و توزیع بهتر نیروها، مقدار میلگرد مصرفی نیز کاهش می‌یابد. این موضوع، در پروژه‌هایی با متراژ بالا، تأثیر محسوسی در کاهش هزینه‌های مصالح خواهد داشت. - بهبود عملکرد لرزه‌ای ساختمان
کاهش جرم سقف باعث کاهش شتاب‌های زلزله‌ای و نیروهای جانبی وارد بر سازه میشود. این ویژگی به‌ویژه در مناطق لرزه‌خیز، یکی از مهم‌ترین عوامل انتخاب سیستم کوبیاکس است. توزیع متوازن بار، حذف تمرکز تنش در نواحی بحرانی و افزایش پایداری دینامیکی سازه از دیگر مزایای لرزه‌ای این سیستم است. - حذف یا کاهش نیاز به تیرهای فرعی و ستون‌های اضافی
عملکرد تقویت‌شده دال در دو جهت، امکان حذف بسیاری از تیرهای فرعی و حتی برخی ستون‌های میانی را فراهم میکند. این موضوع ضمن کاهش هزینه اجرای اعضای عمودی و افقی، باعث افزایش انعطاف در طراحی داخلی، ایجاد فضاهای بازتر و ساده‌سازی عبور تأسیسات میشود. - افزایش سرعت اجرا به‌واسطه سیستم قالب‌بندی ساده
برخلاف تصور عمومی، سقف کوبیاکس نیازی به قالب‌بندی خاص یا پیچیده ندارد. استفاده از قالب تخت رایج، همراه با چیدمان گوی‌ها و قفسه‌های نگهدارنده، فرآیند اجرا را مشابه دال‌های معمولی می‌سازد. این موضوع موجب تسریع در برنامه زمان‌بندی پروژه، کاهش نیاز به نیروی ماهر و افزایش بهره‌وری کارگاهی میشود. - امکان استفاده از سقف نهایی به‌عنوان سقف اکسپوز
در صورت اجرای دقیق و استفاده از قالب‌های تمیز و یکنواخت، میتوان از نمای نهایی سقف کوبیاکس بدون نیاز به سقف کاذب استفاده کرد. در پروژه‌هایی با سبک صنعتی، تجاری یا معماری مدرن، این ویژگی نقش مهمی در کاهش هزینه‌های تکمیل و افزایش زیبایی معماری ایفا میکند. - بهبود شرایط عبور تأسیسات و انعطاف‌پذیری در جانمایی آنها
به‌دلیل ساختار یکنواخت و عدم نیاز به تیرهای آویز، فضای زیر سقف کوبیاکس برای عبور لوله‌های مکانیکی، کابل‌های برقی، کانال‌های تهویه و سایر تأسیسات کاملاً باز است. در نتیجه، نیاز به سوراخ‌کاری یا تعبیه داکت‌های خاص کاهش یافته و تعمیرات و نگهداری نیز ساده‌تر میشود. - افزایش عملکرد حرارتی و صوتی سقف
وجود گوی‌های هوادار در مرکز دال، مشابه عملکرد یک لایه عایق، به کاهش انتقال حرارت و صدا بین طبقات کمک میکند. این ویژگی در ساختمان‌های مسکونی، آموزشی، بیمارستانی یا هتل‌ها که آرامش صوتی و تعادل دمایی اهمیت دارد، بسیار ارزشمند است. - پایداری زیست‌محیطی و استفاده از مصالح بازیافتی
گوی‌های کوبیاکس معمولاً از پلی‌اتیلن بازیافتی ساخته میشوند که نه‌تنها موجب کاهش هزینه تولید میشود، بلکه باعث کاهش اثرات زیست‌محیطی پروژه نیز خواهد شد. علاوه بر آن، با کاهش مصرف بتن و میلگرد، مصرف منابع طبیعی کاهش یافته و پروژه سازگارتر با اصول پایداری پیش خواهد رفت.
کاربردهای سقف کوبیاکس
سقف کوبیاکس به‌واسطه طراحی مهندسی‌شده، عملکرد دوطرفه، حذف بتن غیرسازه‌ای، و قابلیت کاهش جرم کلی ساختمان، در بسیاری از پروژه‌های عمرانی و ساختمانی مدرن کاربرد دارد. استفاده از این سیستم، نه‌تنها باعث کاهش بار مرده و صرفه‌جویی در مصالح میشود، بلکه آزادی بیشتری در طراحی معماری و اجرای پلان‌های باز فراهم میکند. در ادامه، به مهم‌ترین کاربردهای سقف کوبیاکس با جزئیات کامل اشاره میشود:
- برج‌ها و ساختمان‌های بلندمرتبه
در سازه‌های بلند که وزن کل ساختمان تأثیر مستقیم در طراحی فونداسیون، دیوار برشی و سیستم مقاوم جانبی دارد، کاهش جرم سقف بسیار اهمیت دارد. سیستم کوبیاکس با حذف بتن غیرضروری در دال، نقش کلیدی در سبک‌سازی سازه ایفا میکند. همچنین، توانایی این سیستم در پوشش دهانههای بزرگ بدون تیر، باعث میشود تعداد ستون‌های داخلی کاهش یابد که در پلان‌های برج‌های مسکونی، تجاری و اداری مزیتی مهم محسوب میشود. - ساختمان‌های با پلان باز (Open Plan)
در پروژه‌هایی مانند مراکز خرید، نمایشگاه‌ها، سالن‌های ورزشی، سالن‌های کنفرانس، دفاتر مدرن و فضاهای همایش، نیاز به فضاهای بدون ستون و انعطاف بالا در طراحی داخلی وجود دارد. سیستم کوبیاکس با توانایی حذف تیرهای میانی و برخی ستونها، امکان طراحی پلان‌های کاملاً باز را فراهم می‌سازد. این ویژگی تأثیر مستقیمی در افزایش قابلیت‌های فضایی و تطبیق‌پذیری معماری ساختمان دارد. - پارکینگ‌های طبقاتی و مجتمع‌های تجاری
سقف کوبیاکس به‌دلیل توانایی در اجرای دهانههای بلند بدون نیاز به تیر، در پارکینگ‌های طبقاتی بسیار کارآمد است. حذف ستون‌های مزاحم بین جایگاه‌های خودرو، مانور راحت‌تر، کاهش تعداد رمپ‌ها و افزایش ظرفیت پارک خودروها از مزایای مستقیم این سیستم در پارکینگ‌سازی است. همچنین در مجتمع‌های تجاری، آزادی در طراحی و حذف موانع بصری اهمیت زیادی دارد که کوبیاکس به‌خوبی پاسخگوی آن است. - فرودگاه‌ها، ایستگاه‌های راه‌آهن و ترمینال‌ها
تأسیسات حمل‌ونقلی نظیر فرودگاه‌ها و ایستگاه‌های بین‌راهی نیاز به سازه‌هایی با دهانههای بزرگ، ستون‌های کم و تحمل بارهای سنگین دارند. سیستم کوبیاکس علاوه بر پوشش دهانههای گسترده، با ایجاد فضای آزاد بدون مانع در سالن‌های انتظار یا محوطه‌های بارگیری، موجب بهره‌وری بیشتر و معماری روان‌تر در چنین پروژه‌هایی میشود. همچنین در این پروژه‌ها که بارگذاری دینامیکی بالاست، کاهش جرم سقف باعث عملکرد لرزه‌ای بهتر خواهد شد. - مراکز درمانی، بیمارستان‌ها و آزمایشگاه‌ها
در ساختمان‌های درمانی که دقت اجرایی، کاهش ارتعاش، و عبور آزاد تأسیسات حیاتی اهمیت دارد، سقف کوبیاکس با ساختار منظم و فضای خالی میان گوی‌ها، امکان عبور تأسیسات پزشکی، لوله‌کشی‌های خاص و سیستم تهویه را بدون مزاحمت فراهم می‌سازد. همچنین عملکرد آکوستیکی و حرارتی بهبود یافته این سیستم، برای آرامش بیماران و کنترل شرایط محیطی در این ساختمان‌ها بسیار ارزشمند است. - مراکز آموزشی و دانشگاه‌ها
مدارس، دانشکده‌ها، و مراکز آموزش عالی معمولاً به فضاهایی نیاز دارند که در آنها دیوارهای متغیر، کلاس‌های با ابعاد متنوع و سقف‌های مقاوم در برابر ارتعاش طراحی شوند. استفاده از سقف کوبیاکس موجب میشود تا تقسیمات داخلی قابل تغییر باشند و فضاهای آموزشی با کیفیت صوتی مناسب، انعطاف در چیدمان و مقاومت لرزه‌ای بالا طراحی و اجرا شوند. - ساختمان‌های فرهنگی و هنری با الزامات معماری خاص
فضاهایی مانند موزه‌ها، گالری‌ها، تالارهای نمایش و مراکز هنری، اغلب نیازمند پلان‌های آزاد، سقف‌های یکپارچه و طراحی معماری خاص هستند. در این موارد، سقف کوبیاکس با قابلیت حذف تیرها، ایجاد سطح تخت بدون شکست، و امکان اجرای سقف اکسپوز با نورپردازی، شرایطی ایده‌آل برای تلفیق سازه و معماری فراهم میکند. - سازه‌های مقاوم در برابر زلزله و پروژه‌های ایمن‌سازی لرزه‌ای
در مناطقی با خطر بالای زلزله، طراحی سازه‌ای بر اساس وزن کمتر و عملکرد دینامیکی بهتر اهمیت ویژه‌ای دارد. کاهش جرم سقف، توزیع یکنواخت بار، و جلوگیری از تمرکز تنش، از مهم‌ترین ویژگی‌های سقف کوبیاکس در برابر زلزله هستند. بسیاری از پروژه‌های مقاوم‌سازی لرزه‌ای نیز از این سیستم برای جایگزینی یا تقویت دال‌های موجود استفاده می‌کنند. - پروژه‌هایی با الزامات اکولوژیک و پایداری زیست‌محیطی
در پروژه‌های سبز و ساختمان‌های با استانداردهای LEED یا BREEAM، استفاده از مصالح بازیافتی، کاهش مصرف بتن و کاهش انرژی embodied بسیار اهمیت دارد. گوی‌های کوبیاکس از پلی‌اتیلن بازیافتی ساخته میشوند و کاهش حجم مصالح مصرفی، تأثیر مستقیمی در کاهش اثرات زیست‌محیطی پروژه دارد. این سیستم کاملاً با اصول ساخت‌وساز پایدار هم‌راستا است. - پروژه‌های بزرگ مقیاس با اولویت کنترل هزینه و بهره‌وری مصالح
در پروژه‌های عظیم مانند شهرک‌سازی‌ها، مجموعه‌های چندبلوک، مراکز تجاری ترکیبی، یا پروژه‌های EPC، انتخاب یک سیستم سقفی که هم مقاوم باشد، هم بهینه از نظر مصرف مصالح، و هم سرعت اجرا را بالا ببرد، امری حیاتی است. کوبیاکس با ترکیب این ویژگی‌ها، از نظر اقتصادی نیز بسیار به‌صرفه است، به‌ویژه در مقایسه با سقف‌های پس‌کشیده یا دال‌های تقویتی پیچیده.
نکات اجرایی سقف کوبیاکس
اجرای صحیح سقف کوبیاکس، به‌واسطه ماهیت صنعتی و فناوری‌محور آن، نیازمند دقت بالا، رعایت جزئیات فنی و هماهنگی کامل بین تیم‌های سازه، آرماتوربندی، قالب‌بندی و بتن‌ریزی است. هرگونه خطا در جانمایی گوی‌ها، آرماتورها یا نحوه ویبره زدن می‌تواند منجر به اختلال در عملکرد سازه‌ای سقف یا کاهش مقاومت نهایی آن شود. در ادامه، مهم‌ترین نکات اجرایی این سیستم را به‌ترتیب مراحل کار ارائه می‌کنیم:
- آماده‌سازی دقیق سطح قالب و استقرار قالب‌بندی تخت
سقف کوبیاکس با قالب‌بندی مشابه دال تخت اجرا میشود. لذا سطح قالب‌بندی باید کاملاً تراز، بدون انحنا یا خیز منفی، و عاری از مواد زائد و چسبیده باشد. هرگونه ناهماهنگی در سطح قالب موجب جابه‌جایی گوی‌ها و بی‌نظمی در ضخامت بتن خواهد شد. در صورت استفاده از قالب‌های چوبی یا فلزی، روغن‌کاری سطح قالب با روغن مخصوص بتن جهت جلوگیری از چسبندگی الزامی است. - اجرای شبکه آرماتور تحتانی مطابق نقشه سازه‌ای
شبکه میلگرد پایینی اولین لایه آرماتور است که در تماس با قالب قرار می‌گیرد. قطر، تعداد، فاصله میلگردها و طول وصله‌ها باید کاملاً مطابق نقشه و آییننامهها باشد. استفاده از اسپیسرهای دقیق در زیر شبکه، برای حفظ پوشش بتنی لازم در برابر خوردگی، الزامی است. میلگردها باید در محل وصله‌ها با هم هم‌پوشانی داشته و با سیم آرماتوربندی به‌خوبی متصل شوند. - نصب قفسه‌های نگهدارنده و چیدمان گوی‌ها با دقت بالا
گوی‌های توخالی از جنس پلی‌اتیلن معمولاً در داخل قفسه‌هایی از جنس پلاستیک یا فلز قرار میگیرند. این قفسه‌ها باید با دقت روی شبکه میلگرد پایینی نصب شوند. موقعیت گوی‌ها طبق نقشه طراحی باید در ناحیه خنثی دال باشد؛ یعنی نه خیلی نزدیک به میلگرد پایین، نه خیلی نزدیک به آرماتور بالایی. هرگونه انحراف از محل تعیین‌شده می‌تواند موجب افت عملکرد خمشی یا ضعف موضعی دال شود. - عدم قرارگیری گوی‌ها در نواحی بحرانی
در اطراف ستونها، کنج‌ها، دیافراگم‌ها، تیرهای تکیه‌گاهی و محل بازشوها، به‌هیچ‌وجه نباید گوی کوبیاکس قرار گیرد. این نواحی تحت تنش‌های بالا هستند و نیاز به بتن توپر و آرماتورگذاری تقویتی دارند. حذف گوی‌ها در این نقاط باید طبق نقشه و دستور طراح سازه انجام شود و نباید بهصورت سرِ خود یا برحسب تشخیص اجرایی تغییر کند. - اجرای شبکه میلگرد فوقانی و تأمین کاور مناسب بتن
پس از تثبیت گوی‌ها، آرماتورهای فوقانی باید طبق نقشه روی آنها چیده شود. این شبکه علاوه بر تحمل نیروهای فشاری و خنثی‌سازی خمش، نقش مهمی در مهار ترک‌های سطحی ناشی از انقباض دارد. از اسپیسرهای مناسب برای حفظ فاصله میلگرد از سطح بتن استفاده شود. اتصالات میلگردهای بالا نیز باید با سیم آرماتوربندی محکم و درزهای آنها با طول مهاری مناسب باشد. - کنترل محل عبور تأسیسات قبل از بتن‌ریزی
هرگونه عبور تأسیسات الکتریکی، مکانیکی، داکت تهویه یا بازشوهای معماری، باید پیش از بتن‌ریزی روی سقف علامت‌گذاری شود. در صورت نیاز به حذف گوی در محل عبور لوله یا کانال، این حذف باید با هماهنگی کامل طراح سازه و همراه با تقویت آرماتورهای پیرامونی صورت گیرد. جانمایی تأسیسات باید به‌گونه‌ای باشد که به پیوستگی مسیر نیروها در دال آسیب نزند. - اجرای بتن‌ریزی با ویبره دقیق و چندمرحله‌ای
با توجه به حضور فضای خالی بین گوی‌ها و حجم زیاد مقاطع بسته، استفاده از ویبراتور سوزنی با فرکانس مناسب برای اطمینان از پرشدن کامل فضاهای خالی الزامی است. ویبره باید به‌شکل مرحله‌ای، از یک سمت به سمت دیگر و با نفوذ کامل تا زیر گوی‌ها انجام شود. ویبره زیاد یا بیش‌ازحد نیز باعث جداشدگی دانه‌ها و افت کیفیت بتن خواهد شد. - کنترل هم‌زمان تراز نهایی سطح بتن در حین اجرا
به‌دلیل اینکه ضخامت دال کوبیاکس بیشتر از دال‌های معمولی است، کنترل تراز نهایی سقف پس از بتن‌ریزی بسیار حیاتی است. استفاده از شابلون، تراز لیزری و کنترل با متر در چند نقطه، از بروز پستی‌بلندی یا افت بتن در وسط دهانه جلوگیری میکند. پس از ترازبندی، سطح بتن باید با ماله فولادی پرداخت شود تا یکنواختی کامل حاصل شود. - عمل‌آوری دقیق بتن (کیورینگ) برای افزایش دوام
پس از اتمام بتن‌ریزی، عمل‌آوری اصولی بتن (با آب‌پاشی مداوم، پوشاندن با گونی خیس یا استفاده از مواد کیورینگ) باید تا حداقل ۷ روز ادامه یابد. این فرآیند از خشک‌شدن سطحی، ایجاد ترک‌های ناشی از جمع‌شدگی، و کاهش مقاومت نهایی بتن جلوگیری میکند. در شرایط آب‌وهوایی گرم یا خشک، این مرحله باید با حساسیت بیشتری انجام شود. - بازرسی نهایی، کنترل کیفیت و مستندسازی پروژه
در پایان عملیات اجرایی، کنترل کیفی گوی‌ها، محل آرماتورها، ضخامت بتن، تراکم بتن و محل بازشوها باید توسط ناظر پروژه تأیید شود. در صورت امکان، تست مقاومت بتن و کنترل‌های غیرویرانگر مانند اسکن آرماتور توصیه میشود. مستندسازی تمام مراحل با عکس و گزارش روزانه اجرایی، برای پیگیری‌های فنی، بیمه، و نظارت‌های آتی ضروری است.
مقایسه فنی سقف وافل و کوبیاکس
در جدول زیر مقایسه‌ای جامع بین دو نوع سقف از نظر فنی و اجرایی ارائه شده است:
| ویژگی | سقف وافل | سقف کوبیاکس |
|---|---|---|
| نوع قالب | مکعبی یا ماندگار | قالب تخت + گوی پلاستیکی |
| حداکثر دهانه پوششی | ۸ تا ۱۲ متر | ۱۰ تا ۱۸ متر |
| میزان کاهش بتن | حدود ۲۰٪ | تا ۳۰٪ |
| رفتار لرزه‌ای | مناسب | بسیار مناسب |
| عبور تأسیسات | آسان بین حفره‌ها | نیاز به حذف گوی در محل عبور |
| سرعت اجرا | بالا با قالب ماندگار | نیازمند دقت بیشتر |
| هزینه نهایی | اقتصادی در مقیاس متوسط | مقرون‌به‌صرفه در مقیاس بزرگ |
قیمت روز میلگرد چقدر است؟
در حال حاضر دانستن قیمت روز میلگرد برای محاسبه هر چه بهتر هزینه‌های پروژه و همچنین برنامه‌ریزی هر چه بهتر، امری ضروری است و ما در آهن اینجا قیمت انواع مقاطع فولادی از جمله قیمت روز میلگرد را ارائه می‌کنیم:
در بازار میلگرد، برندهای شناخته‌شده و معتبری مانند ذوب‌آهن اصفهان، کویر کاشان، نیشابور و بافق یزد حضور مهم و گسترده‌ای داشته و از مهم‌ترین منابع تامین میلگرد محسوب میشوند، برای تحلیل بهتر شرایط بازار و انتخاب گزینه مناسب، دانستن قیمت روز میلگرد امری مهم و ضروری است:
مشاهده قیمت روز میلگردجمعبندی
در این مقاله به بررسی کامل انواع سقف وافل و کوبیاکس و نحوه آرماتورگذاری در هر یک از آنها پرداختیم. سقف وافل با طراحی شبکه‌ای و قالب‌های مکعبی، انتخاب مناسبی برای پروژه‌های متوسط با نیاز به زیبایی ظاهری است. در مقابل، سقف کوبیاکس با استفاده از گوی‌های سبک، مناسب پروژه‌های بزرگ‌مقیاس و دهانههای بلند است. انتخاب بین این دو سیستم، باید بر اساس شرایط فنی پروژه، بارگذاری، طراحی معماری و بودجه صورت گیرد.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است. کارشناسان مجرب و حرفه‌ای آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک میکند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. آرماتوربندی سقف وافل چگونه انجام میشود؟
آرماتوربندی سقف وافل شامل میلگردهای کششی در پایین، میلگردهای افتوترک، و آرماتورهای تقویتی اطراف بازشوها است که طبق نقشه سازه اجرا میشود. -
2. در طراحی سقف کوبیاکس، چه نوع میلگردی استفاده میشود؟
میلگردهای مورد استفاده در سقف کوبیاکس اغلب از نوع A3 و در موارد خاص A2 هستند که بر اساس بارگذاری، دهانه و شرایط اجرایی انتخاب میشوند. -
3. تفاوت آرماتوربندی سقف وافل و کوبیاکس چیست؟
سقف وافل از لحاظ آرماتورگذاری در دو جهت عملکرد دارد، اما کوبیاکس دارای هستههای توخالی است که چیدمان میلگرد را محدودتر و پیچیدهتر میکند. -
4. نقش آرماتورهای تقویتی در سقف وافل چیست؟
آرماتورهای تقویتی در محلهای خاص مثل بازشوها، اطراف ستونها یا دهانههای بلند قرار میگیرند و نقش آنها افزایش مقاومت موضعی در برابر ترک و خمش است. -
5. آیا میتوان از یک نوع آرماتور برای هر دو نوع سقف استفاده کرد؟
خیر، نوع و نحوه چیدمان آرماتورها در این دو سیستم متفاوت است و باید طبق آییننامهها و نقشههای اجرایی برای هر نوع سقف بهصورت خاص طراحی شوند.
