چرا بعضی خاموت ها بعد از بتن ریزی کارایی ندارند؟
خاموت ها یکی از اجزای کلیدی در تقویت سازه های بتن مسلح هستند که نقش مهمی در کنترل ترک های برشی، مهار میلگردهای طولی و افزایش شکل پذیری سازه دارند. با این حال، در بسیاری از پروژه ها دیده می شود که با وجود اجرای خاموت ها، عملکرد مورد انتظار در سازه حاصل نمی شود. این مشکل می تواند ناشی از اجرای نادرست، طراحی غیراصولی یا ضعف در نظارت باشد.
«اگر قصد خرید خاموت دارید، اولین قدم آگاهی از قیمت روز خاموت است. ما در آهن اینجا قیمتها را بهصورت لحظهای، معتبر و شفاف در اختیار شما قرار دادهایم، بنابراین پیشنهاد میکنیم سری به صفحه قیمت خاموت بزنید.»
در این مقاله، به بررسی و پاسخ به سوال چرا بعضی خاموت ها بعد از بتن ریزی کارایی ندارند؟، دلایل بی اثر شدن خاموت ها پس از بتن ریزی، پیامدهای آن و راهکارهای مؤثر برای جلوگیری از این پدیده می پردازیم، پس در ادامه با اهن اینجا همراه باشید.
چرا بعضی خاموت ها بعد از بتن ریزی کارایی ندارند؟
در نگاه اول ممکن است همه چیز در پروژه درست پیش رفته باشد: نقشه اجرا شده، خاموت ها بسته شده، بتن ریزی انجام شده و کار تمام شده. اما حقیقت این است که خیلی از خاموت هایی که در ظاهر حضور دارند، بعد از اتمام بتن ریزی عملاً هیچ نقشی در مقاومت سازه ندارند. حالا سؤال اینجاست: چه چیزی باعث می شود یک خاموت در ظاهر اجرا شود اما در عمل بی اثر باشد؟
ماجرا از جایی شروع می شود که طراحی، اجرا و نظارت هرکدام سهمی در موفق یا ناموفق بودن عملکرد خاموت دارند. اگر یکی از این سه حلقه، درست عمل نکند، خاموت ها تنها نقش نمایشی پیدا می کنند. مثلاً خاموتی که در فاصله ای بیشتر از مقدار مجاز بسته شده، عملاً نمی تواند جلوی ترک های برشی را بگیرد. یا خاموتی که خم ۹۰ درجه دارد، نمی تواند در بارگذاری واقعی گیر مکانیکی کافی داشته باشد و خیلی راحت باز می شود.
گاهی مشکل از جنس گره زنی ضعیف است. وقتی گره با مفتول نازک یا زنگ زده زده شود، فقط کافی است بتن ریزی شروع شود تا همان جا، در زیر فشار بتن یا لرزش ویبره، خاموت ها از محل خود دربیایند. یعنی خاموت هست، اما سر جای خودش نیست.

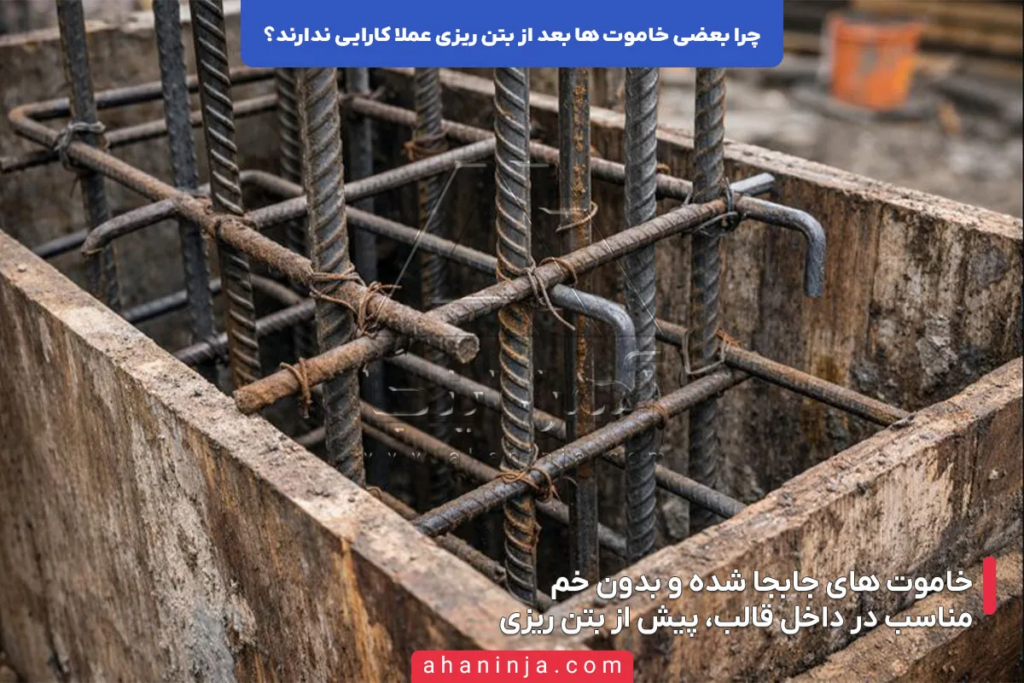

حالا تصور کنید کارگر یا استادکار بدون استفاده از فاصله نگهدار (Spacer) خاموت ها را بسته و آنها در زمان بتن ریزی تکان خورده اند و به قالب چسبیده اند. در این حالت نه تنها کاور بتن از بین می رود، بلکه خود خاموت هم بهدرستی درگیر بتن نمی شود. در واقع، خاموت فقط در آن لحظه نصب شده؛ اما در فرآیند سخت شدن بتن، نقش خود را از دست می دهد.
و البته از همه مهم تر، ویبره نادرست یا ناقص است. وقتی بتن به خوبی متراکم نشود، اطراف خاموت ها حفره های هوایی باقی می ماند. این یعنی خاموت با بتن در تماس کامل نیست، نمی تواند تنش ها را منتقل کند و عملاً تبدیل می شود به یک میلگرد رهاشده در بتن.

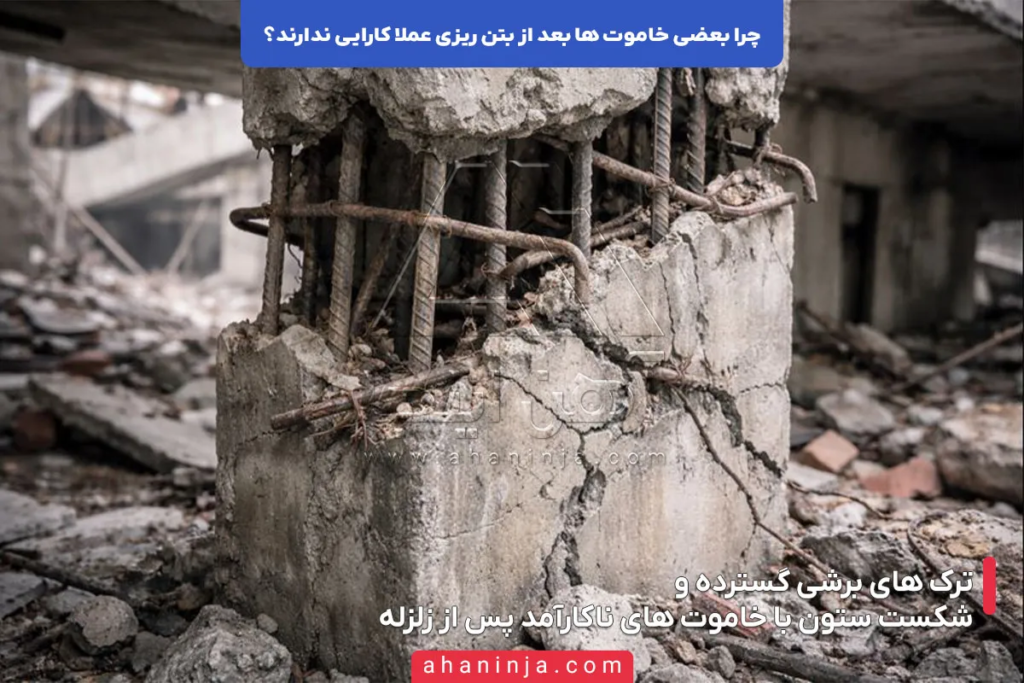

در چنین شرایطی، وقتی سازه تحت زلزله یا بارگذاری سنگین قرار می گیرد، رفتار مورد انتظار از خاموت اتفاق نمی افتد. ستون شروع به ترک خوردن می کند، تیرها در محل های برشی دچار شکست می شوند و میلگردهای طولی، به جای اینکه توسط خاموت ها مهار شوند، دچار کمانش می شوند. و نتیجه اش؟ افت شدید مقاومت سازه و در برخی موارد، گسیختگی ناگهانی.
واقعیت این است که کارایی خاموت، فقط به بودن آن نیست، به درست بودن آن است. یعنی اگر طراحی دقیق باشد، اجرای حرفه ای انجام شود، گره زنی استاندارد باشد، ویبره اصولی باشد و ناظر فنی از ابتدا تا انتها همراه پروژه باشد، آن وقت خاموت ها دقیقاً همان چیزی می شوند که باید: محافظ جان و مال انسانها.
در نهایت، آنچه خاموت را مؤثر می کند، ترکیبی است از دقت در نقشه، تجربه در اجرا، و تعهد در نظارت. هر جا یکی از این سه نباشد، خاموت تبدیل می شود به یک خط بی مصرف در نقشه، نه یک عضو حیاتی در سازه.
مهم ترین دلایل بی اثر شدن خاموت بعد از بتن ریزی
در ظاهر، شاید همه چیز درست به نظر برسد. خاموت ها بسته شده اند، بتن ریخته شده، کار تمام شده است. اما زمانی که سازه وارد مرحله بهره برداری می شود یا تحت زلزله و بارگذاری واقعی قرار می گیرد، تازه مشخص می شود که برخی خاموت ها عملاً بی اثر بوده اند. در ادامه، مهم ترین دلایل این بی اثری را به صورت دقیق بررسی می کنیم:
- فاصله بیش از حد بین خاموت ها
در آیین نامه های طراحی سازههای بتن مسلح، حداکثر فاصله مجاز بین خاموت ها به طور دقیق مشخص شده، مخصوصاً در نواحی بحرانی مانند محل اتصال تیر به ستون یا پایه ستون ها. وقتی فاصله بین خاموت ها بیشتر از حد مجاز باشد، عملکرد آنها در مهار نیروهای برشی و جلوگیری از باز شدن ترک های مورب مختل می شود. خاموتی که بیش از حد از خاموت مجاور فاصله دارد، نمی تواند تنش های برشی را جذب کند یا به خوبی بتن هسته را محصور نگه دارد. نتیجه این بی توجهی، شکل گیری ترک های غیرقابل کنترل، کاهش شکل پذیری و نهایتاً گسیختگی زودرس عضو بتنی است. این مشکل بهخصوص در هنگام زلزله، جایی که رفتار ناگهانی و دینامیکی بارگذاری وجود دارد، بیش ترین خطر را ایجاد می کند. - استفاده از خم ۹۰ درجه به جای خم ۱۳۵ درجه
استانداردهای آیین نامه ای تأکید دارند که گوشه های خاموت ها باید با خم ۱۳۵ درجه بسته شود، زیرا این نوع خم باعث ایجاد گیر مکانیکی مطمئن در داخل بتن می شود. در مقابل، خم ۹۰ درجه به راحتی در برابر نیروی کششی باز می شود و در زمان ویبره یا حتی بعد از سخت شدن بتن نیز ممکن است گره ها از محل خود جدا شوند. اجرای چنین خم هایی، حتی اگر در ظاهر درست به نظر برسد، عملاً باعث می شود خاموت در هنگام اعمال نیروهای سازه ای نتواند اتصال لازم را حفظ کند و از مدار عملکردی خارج شود. استفاده از خم نادرست یکی از دلایل شایع بی اثر شدن خاموت ها در پروژه های اجرایی است، مخصوصاً زمانی که نظارت کافی در کارگاه وجود نداشته باشد.
«ما در مقاله ای جداگانه به بررسی خم خاموت پرداخته ایم، اگر مشتاق به کسب اطلاعات بیشتر در این خصوص هستید، حتما مقاله تاثیر خم خاموت بر عملکرد سازه را مطالعه کنید.» - گره زنی ضعیف با مفتول بی کیفیت
گره زنی خاموت ها باید با مفتول های فولادی مقاوم، تمیز و دارای مقاومت کششی مناسب انجام شود. اگر از مفتول های زنگ زده، نازک یا بی کیفیت استفاده شود، گره ها پس از چند روز یا حتی هنگام ویبره بتن، باز می شوند. این اتفاق باعث می شود خاموت از جای خود حرکت کند و به جای محصور کردن میلگردهای طولی، از مسیر اصلی خود منحرف شود. چنین خاموتی حتی اگر در بتن باقی بماند، به دلیل جدا شدن از محور طراحیشده، هیچ نقشی در افزایش مقاومت سازه ندارد. گره زنی حرفه ای، یک عملیات ظاهراً ساده است، اما در واقع یکی از نقاط کلیدی برای حفظ عملکرد سازه ای خاموت به حساب می آید. - عدم استفاده از فاصله نگهدار (Spacer) برای تثبیت موقعیت
در اجرای صحیح آرماتوربندی، استفاده از اسپیسرهای استاندارد برای حفظ موقعیت دقیق خاموتها ضروری است. وقتی از فاصله نگهدار استفاده نمیشود، خاموت ها در فضای قالب ممکن است در تماس مستقیم با قالب قرار بگیرند یا به دلیل فشار بتن، به سمت بالا یا پایین حرکت کنند. این جابجایی باعث میشود کاور بتن (پوشش حفاظتی) بهدرستی تأمین نشود و خاموت از محل طراحیشده خود خارج شود. در نتیجه، بخش مهمی از خاموت که باید نیروی برشی را جذب کند، عملاً یا در جایی قرار میگیرد که هیچ نیرویی دریافت نمی کند یا به دلیل کم بودن کاور، دچار خوردگی زودهنگام می شود. اجرای درست اسپیسر نه تنها یک الزام اجرایی است، بلکه عامل اصلی ماندگاری و عملکرد خاموت در بلندمدت به شمار می آید. - عدم درگیری کامل با بتن به دلیل ویبره ضعیف
ویبره بتن مرحله ای است که اگر به درستی انجام نشود، کل زحمات آرماتوربندی را بی اثر می کند. وقتی ویبره بهطور یکنواخت، کافی و اصولی انجام نشود، هوای محبوس بین خاموت و بتن خارج نمی شود و خاموت عملاً در حفره ای پر از هوا باقی می ماند. این حفره نه تنها مانع انتقال نیرو بین خاموت و بتن می شود، بلکه محل مناسبی برای شروع خوردگی و آسیب های بعدی خواهد بود. خاموتی که با بتن درگیر نیست، حتی اگر بهطور کامل در قالب قرار گرفته باشد، از نظر سازه ای هیچ ارزشی ندارد. این موضوع در اعضای بحرانی مانند ستون ها و تیرهای لبه ای، می تواند منجر به شکست برشی یا کمانش زودهنگام میلگردهای طولی شود. - عدم مهار خاموت به میلگردهای طولی در مرحله اجرا
یکی از خطاهای رایج این است که خاموت ها فقط دور میلگردها حلقه می شوند، بدون اینکه با گره زنی محکم و دقیق به میلگردهای طولی متصل شوند. در چنین شرایطی، هنگام بتن ریزی یا ویبره، خاموت حرکت می کند و از موقعیت اصلی خود خارج می شود. این موضوع باعث می شود محصورشدگی بتن در محل های بحرانی دچار اختلال شود و پیوستگی مورد انتظار بین خاموت و میلگردهای اصلی برقرار نشود. این خاموت ها به ظاهر وجود دارند، اما هیچ نقشی در رفتار مقاومتی سازه ندارند و در هنگام بارگذاری بحرانی، پاسخ سازه ای لازم را ایجاد نمی کنند. - خطاهای انسانی و سهل انگاری در اجرا
در بسیاری از موارد، ضعف عملکرد خاموت ها به دلیل بی دقتی یا شتاب زدگی نیروی انسانی در مرحله آرماتوربندی است. مثلاً ممکن است خاموت ها سریع بسته شوند، بدون اینکه فاصله، زاویه خم، کیفیت گره یا محل قرارگیری آنها بررسی شود. گاهی نیز به دلیل نبود ابزار مناسب یا عجله در اتمام کار، اجرای غیراصولی انجام می شود. این خطاها، هرچند کوچک به نظر برسند، در عملکرد کلی سازه تأثیر بزرگی دارند و می توانند مانند یک زنجیره معیوب، کل سیستم مقاومتی عضو را دچار نقص کنند. - عدم نظارت کافی پیش از بتن ریزی
آخرین فرصتی که می توان اشکالات خاموت گذاری را اصلاح کرد، دقیقاً قبل از بتن ریزی است. اگر در این مرحله، یک ناظر فنی باتجربه کلیه جزئیات اجرایی مانند فاصله خاموت ها، نوع گره، کیفیت خم، و موقعیت نصب را بررسی نکند، دیگر پس از بتن ریزی امکان اصلاح وجود ندارد. عدم نظارت در این مرحله حیاتی، باعث می شود بسیاری از خاموت ها بدون کارایی در بتن دفن شوند. این خاموت ها فقط «وجود دارند» اما هیچ کاری انجام نمی دهند. - استفاده از میلگرد خاموت با قطر نامناسب
در برخی پروژه ها، به دلایل صرفه جویی یا کمبود مصالح، از میلگردهایی با قطر کمتر از حد مجاز برای خاموت گذاری استفاده می شود. این میلگردهای ضعیف، حتی اگر درست اجرا شوند، توان تحمل نیروهای برشی یا پیچشی را ندارند و به سرعت دچار کمانش یا تغییر شکل می شوند. خاموت ضعیف، از همان ابتدا هم پتانسیل لازم برای ایفای نقش مقاومتی را ندارد و نمی تواند عملکرد محصورسازی مناسبی فراهم کند. - طراحی نادرست یا ناکامل خاموت گذاری در نقشه سازه
گاهی مشکل از اجرا نیست، بلکه از همان مرحله طراحی آغاز می شود. وقتی مهندس طراح بارهای وارد بر سازه، شرایط لرزه ای یا نیاز به شکل پذیری را به درستی تحلیل نکند، خاموت گذاری ممکن است از ابتدا ناکافی در نظر گرفته شده باشد. در این حالت، حتی با اجرای دقیق هم نمی توان عملکرد مورد انتظار را به دست آورد، چون طراحی به قدر کافی مقاوم نیست. خاموتی که طراحی درستی نداشته باشد، حتی اگر مهندسیترین اجرا را هم داشته باشد، همچنان بی اثر است.
فاصله خاموتها یکی از مهمترین عوامل در تعیین عملکرد برشی و شکلپذیری سازههای بتنآرمه است، این فاصله اگر بهدرستی تعیین نشود، میتواند منجر به کاهش ایمنی سازه می شود، در این مقاله به بررسی دقیق تأثیر فاصله خاموتها بر عملکرد سازه میپردازیم:
بیشتر بخوانیدپیامدهای استفاده از خاموت بی اثر در سازه
خاموت ها یکی از ارکان اساسی در حفظ پایداری، شکل پذیری و مقاومت برشی سازه های بتن مسلح هستند. اما وقتی خاموت ها به دلایل مختلفی مثل طراحی نادرست، اجرای اشتباه یا نظارت ناکافی، عملکرد واقعی خود را از دست می دهند، نه تنها بخشی از وظیفه خود را انجام نمی دهند، بلکه باعث ایجاد خطرات جدی برای کل سازه می شوند. این خاموت ها، فقط در ظاهر وجود دارند اما در عمل، سازه را در برابر کوچک ترین تنش یا زلزله آسیب پذیر و غیر ایمن می کنند. در ادامه، مهم ترین پیامدهای استفاده از خاموت های بی اثر را بررسی می کنیم:
- افزایش احتمال شکست برشی در تیر و ستون
خاموت های سالم نقش اصلی در مهار ترک های مورب و نیروهای برشی دارند. زمانی که این خاموت ها عملکرد مؤثری نداشته باشند، نیروهای برشی بدون کنترل در بتن توزیع می شوند و منجر به شکست ناگهانی مقطع، مخصوصاً در محل اتصال تیر به ستون یا پای ستون ها می شود. این نوع شکستها عموماً بدون هشدار اولیه رخ می دهند و می توانند موجب تخریب بخشی از سازه یا حتی ریزش طبقات شوند. - کاهش شدید شکل پذیری در برابر زلزله
یکی از ویژگی های سازه مقاوم در برابر زلزله، توانایی جذب انرژی از طریق تغییر شکل بدون شکست است. خاموت ها با مهار میلگردهای طولی و محدود کردن باز شدن ترک ها، این شکل پذیری را ممکن می کنند. در صورت بی اثر بودن خاموت ها، سازه رفتاری شکننده پیدا می کند و به جای تغییر شکل تدریجی، به صورت ناگهانی تخریب می شود. این موضوع به ویژه در سازه های بلند یا حساس، خطرات جبران ناپذیری به دنبال دارد. - بروز کمانش در میلگردهای طولی
خاموت ها وظیفه دارند میلگردهای اصلی را در محل خود مهار کنند و مانع از کمانش آن ها تحت فشار شوند. وقتی خاموت ها بی اثر باشند یا جابجا شده باشند، میلگردها آزادانه حرکت کرده و دچار کمانش جانبی یا موضعی می شوند. این پدیده مقاومت فشاری ستون ها را به شدت کاهش داده و می تواند در زلزله ها منجر به سقوط ناگهانی طبقات شود. - گسترش ترک های عمیق و نفوذپذیری بتن
در غیاب خاموت های مؤثر، ترک ها به راحتی از محل های تمرکز تنش گسترش می یابند. این ترک ها مسیر ورود رطوبت، مواد خورنده، یون های کلر و گازهای مخرب به داخل بتن را فراهم می کنند و باعث خوردگی تدریجی میلگردهای طولی و خاموت ها می شوند. در نتیجه، سازه از داخل دچار زوال تدریجی شده و طول عمر مفید آن کاهش چشم گیری پیدا می کند. - کاهش چشمگیر ضریب ایمنی کلی سازه
ضریب ایمنی یک سازه ترکیبی از مقاومت مصالح، طراحی مهندسی، و اجرای درست است. خاموت های بی اثر باعث می شوند که در محاسبات مهندسی، بخشی از مقاومتی که در نظر گرفته شده، عملاً وجود نداشته باشد. در شرایط بحرانی، این ضعف باعث می شود سازه زودتر از حد انتظار دچار آسیب یا تخریب شود، حتی اگر به ظاهر در مرحله بهره برداری مشکلی نداشته باشد. - تشدید روند تخریب تدریجی در طول زمان
وقتی خاموت وظیفه اش را انجام نمی دهد، فرآیندهایی مانند خوردگی میلگرد، از دست رفتن چسبندگی بتن و فولاد، و افت مقاومت فشاری سریع تر رخ می دهند. این اتفاقات معمولاً در بازه چند ساله خود را نشان می دهند و از آنجایی که دید مستقیم به خاموت ها وجود ندارد، عیوب تا مرحله حاد شدن شناسایی نمی شوند. در این حالت، تعمیر سازه نیازمند هزینه های سنگین و گاهی بازسازی کامل است. - افزایش احتمال آسیب انسانی در هنگام زلزله یا بهره برداری
در نهایت، تمام پیامدهای فنی ناشی از خاموت گذاری بی اثر، به یک نکته ختم می شوند: افزایش ریسک برای جان و مال انسان ها. سازه ای که نمی تواند در برابر زلزله از خود دفاع کند، در واقع یک تهدید بالقوه برای ساکنین یا کاربران آن است. این تهدید، زمانی که خاموت فقط در نقشه ها و گزارش ها وجود دارد ولی در عمل کارایی ندارد، چند برابر خطرناک تر خواهد بود.
کمانش میلگردهای طولی یکی از مخاطرات رایج در طراحی و اجرای ستونهای بتنی است که در صورت عدم پیشبینی مناسب، میتواند منجر به ناپایداری کلی سازه شود، در این مقاله، به بررسی دقیق نقش خاموت در جلوگیری از کمانش میلگردهای طولی میپردازیم:
بیشتر بخوانیدجدول مقایسه دلایل و پیامدهای بی اثر شدن خاموت
گاهی تشخیص تأثیر یک اشتباه کوچک در خاموت گذاری، به دلیل پیچیدگی رفتار سازه ای، دشوار است. اما وقتی خطاها در کنار عواقب آن ها قرار می گیرند، شدت و اهمیت موضوع بهتر درک می شود. در جدول زیر، یک نگاه تحلیلی به مهم ترین دلایل بی اثر شدن خاموت ها و پیامدهای مستقیم هر یک از این دلایل در عملکرد سازه کرده ایم:
| ردیف | دلیل بی اثر شدن خاموت | شرح فنی دلیل | پیامد سازهای مستقیم |
|---|---|---|---|
| 1 | فاصله زیاد بین خاموت ها | رعایت نکردن حدفاصل مجاز خاموت در نواحی بحرانی تیر و ستون | کاهش مقاومت برشی، ترک های مورب و شکست ناگهانی عضو |
| 2 | استفاده از خم ۹۰ درجه به جای خم ۱۳۵ درجه | گیر مکانیکی ناکارآمد در اتصال خاموت به بتن و میلگردهای طولی | باز شدن گره ها در ویبره یا بارگذاری، کاهش نقش محصورسازی |
| 3 | گره زنی با مفتول بی کیفیت یا ضعیف | باز شدن گره در حین بتن ریزی یا پس از آن به دلیل مقاومت کششی پایین مفتول | جابجایی خاموت، خروج از موقعیت طراحی و از دست رفتن عملکرد مهاری |
| 4 | عدم استفاده از فاصله نگهدار (Spacer) | حرکت خاموت در قالب، چسبیدن به قالب یا بیرون زدن از پوشش بتن | کاور نامناسب، خوردگی خاموت، درگیری ناقص با بتن |
| 5 | ویبره ناقص یا غیراصولی بتن | باقی ماندن حباب های هوا در اطراف خاموت و بتن متراکم نشده | ایجاد حفره، چسبندگی ضعیف خاموت به بتن و افزایش نفوذپذیری |
| 6 | مهار ناقص خاموت به میلگردهای طولی | عدم اتصال مؤثر خاموت به میلگردهای طولی در گره زنی اولیه | افت کامل کنترل کمانش میلگرد، از دست رفتن پایداری جانبی |
| 7 | خطای انسانی در اجرا | گره زنی اشتباه، فاصله گذاری نادرست یا نصب بدون دقت | کاهش ایمنی عضو، عدم عملکرد مؤثر در هنگام زلزله |
| 8 | عدم نظارت مهندس ناظر پیش از بتن ریزی | فرصت از دست رفته برای اصلاح اجرای نادرست قبل از دفن خاموت در بتن | دفن ایرادات در بتن، بی اثر شدن نظارت، ایجاد ریسک پنهان |
| 9 | استفاده از میلگرد خاموت با قطر کمتر از حد مجاز | کاهش سختی و مقاومت محصورسازی در برابر بارهای واقعی | تغییر شکل زیاد، ناتوانی در کنترل ترک ها و گسیختگی برشی زودرس |
| 10 | طراحی ناقص یا غیراصولی در نقشه سازه | عدم برآورد دقیق بارهای برشی و لرزه ای در مرحله طراحی | ناکارآمدی کل سیستم مهاری خاموت، رفتار شکننده سازه در بارگذاری |
راهکارهای جلوگیری از خاموت گذاری بی اثر
برای اینکه خاموت ها پس از بتن ریزی همان طور که در طراحی انتظار می رود عمل کنند، باید مجموعه ای از اصول و جزئیات در مرحله طراحی، اجرا و کنترل نهایی با دقت رعایت شود. بی توجهی به هرکدام از این مراحل می تواند کارایی خاموت را بهشدت کاهش دهد. در ادامه، راهکارهایی را می خوانید که به جلوگیری از خاموت گذاری بی اثر کمک می کنند:
- رعایت دقیق فاصله خاموت ها مطابق نقشه و آیین نامه
در طراحی و اجرا باید فاصله خاموت ها بر اساس نوع عضو (تیر یا ستون)، سطح بارگذاری، محل قرارگیری عضو در سازه و شرایط لرزه ای تعیین شود. فاصله خاموت ها در نواحی بحرانی مانند نزدیک به تکیه گاه ها باید کاهش یابد تا از بروز ترک های برشی جلوگیری شود. استفاده از جدول های آیین نامه ای مانند مبحث ۹ مقررات ملی یا ACI318 برای کنترل فواصل ضروری است. - استفاده الزامی از خم ۱۳۵ درجه در گوشه خاموت ها
طبق آیین نامه های معتبر، مانند آیین نامه بتن ایران یا ACI، اجرای خم ۱۳۵ درجه در گوشه خاموت ها الزامی است. این نوع خم باعث ایجاد گیر مکانیکی بهتر با بتن و جلوگیری از باز شدن گره ها در هنگام بارگذاری یا ویبره می شود. خم های ۹۰ درجه فقط در شرایط خاص و غیر سازه ای قابل قبول هستند و نباید در المان های حیاتی استفاده شوند. - استفاده از مفتول با کیفیت و گره زنی اصولی
گره زنی خاموت ها باید با مفتول فولادی استاندارد و بدون زنگ زدگی انجام شود. استفاده از انبردست یا ابزار گره زنی مناسب و نیروی ماهر، باعث ایجاد گره های محکم می شود که در برابر ویبره یا جابه جایی مقاومت داشته باشند. گرههای شل یا نامنظم اولین عامل جابجایی خاموت در حین بتن ریزی هستند. - استفاده از فاصله نگهدار (Spacer) برای تثبیت موقعیت خاموت ها
برای جلوگیری از چسبیدن خاموت به قالب یا جابجایی آن در حین بتن ریزی، باید از اسپیسرهای استاندارد با ارتفاع و قطر مناسب استفاده شود. این قطعات پلاستیکی یا بتنی کمک می کنند که خاموت ها در محل دقیق خود ثابت باقی بمانند و کاور بتن به درستی تامین شود. - مهار کامل خاموت به میلگردهای طولی با دقت بالا
خاموت ها نباید فقط در اطراف میلگردهای طولی حلقه شوند؛ بلکه باید با گره زنی دقیق و محکم به میلگردهای طولی متصل شوند. این مهار کامل باعث می شود خاموت حتی در شرایط بارگذاری دینامیکی مثل زلزله، همچنان وظیفه خود را در محصور کردن بتن هسته و مهار میلگرد انجام دهد. - اجرای ویبره یکنواخت و اصولی در زمان بتن ریزی
ویبره ناقص یکی از مهم ترین دلایل بی اثر شدن خاموت است. ویبراتور باید به صورت یکنواخت، با شدت مناسب و در تمام نقاط عضو بتنی استفاده شود تا بتن به خوبی اطراف خاموت ها را پر کرده و هوای حبس شده خارج شود. ویبره نباید خیلی طولانی یا خیلی کوتاه باشد و حتماً از پایین به بالا انجام شود. - نظارت دقیق مهندس ناظر پیش از بتن ریزی
مرحله بازدید قبل از بتن ریزی، آخرین و حیاتی ترین فرصت برای اصلاح اشکالات در خاموت گذاری است. مهندس ناظر باید با چک لیستهای حرفه ای، فاصله گذاری، گره ها، محل قرارگیری، کاور بتن و خم خاموت ها را بررسی و تایید کند. اگر این بازدید با دقت انجام نشود، ممکن است یک خطای کوچک تا سال ها در سازه باقی بماند و عملکرد آن را مختل کند. - استفاده از میلگرد با قطر مناسب برای خاموت گذاری
قطر میلگرد خاموت باید متناسب با ابعاد عضو بتنی، بارگذاری، و شرایط لرزه ای انتخاب شود. خاموت با قطر کم ممکن است به راحتی تغییر شکل دهد و نتواند وظیفه مهار میلگرد طولی و محصور کردن بتن را انجام دهد. معمولاً برای ستون های لرزه ای، استفاده از خاموت با قطر حداقل ۸ یا ۱۰ میلی متر توصیه می شود. - آموزش و به کارگیری نیروی اجرایی ماهر در آرماتوربندی
نیروی انسانی آموزش ندیده، معمولاً به دلیل ناآگاهی، بسیاری از اصول مهم خاموت گذاری را رعایت نمی کند. برگزاری آموزشهای حین اجرا، کنترل کیفی مداوم، و استفاده از آرماتوربندهای حرفه ای، می تواند از خطاهای عمده در اجرا جلوگیری کند. - همکاری نزدیک بین طراح، مجری و ناظر برای کنترل عملکرد واقعی خاموت
فرآیند ساخت یک عضو بتنی مقاوم، تنها با طراحی خوب تمام نمی شود. برای اطمینان از عملکرد واقعی خاموت ها، طراح باید جزئیات اجرایی دقیق را مشخص کند، مجری باید بر اساس آن اجرا کند، و ناظر باید با دقت بررسی کند که هر بخش طبق نقشه اجرا شده باشد. این سه ضلع، تضمین کننده عملکرد خاموت ها در سازه هستند.
جمع بندی
خاموت هایی که به صورت ظاهری در سازه حضور دارند اما عملاً عملکرد مهندسی خود را از دست داده اند، می توانند به فاجعه ختم شوند. چه در مرحله طراحی و چه در اجرا، کوچک ترین سهل انگاری باعث می شود محصورشدگی بتن، مهار میلگرد و مقاومت برشی و لرزه ای سازه به شدت کاهش یابد. رعایت دقیق استانداردها، استفاده از نیروی ماهر، و نظارت حرفه ای تنها راه جلوگیری از این مشکل است.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهرهمندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفهای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آمادهاند تا مشاورهای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک میکند تا با اطمینان بیشتر، انتخابی دقیقتر و اقتصادیتر داشته باشید.
-
1. چرا با وجود خاموت در سازه، شکست برشی رخ می دهد؟
اگر خاموت به درستی اجرا نشده باشد (مثلاً فاصله زیاد، خم اشتباه یا گره ضعیف)، نمی تواند عملکرد برشی لازم را ایجاد کند. -
2. نقش خم ۱۳۵ درجه در کارایی خاموت چیست؟
خم ۱۳۵ درجه باعث می شود گره خاموت محکم باقی بماند و در برابر کشش باز نشود. این نوع خم الزامی است تا خاموت وظیفه مهار را انجام دهد. -
3. آیا استفاده از مفتول معمولی برای بستن خاموت مجاز است؟
خیر. باید از مفتول های استاندارد، مقاوم به زنگ زدگی و با ضخامت مناسب برای گره زنی استفاده شود تا استحکام خاموت ها حفظ شود. -
4. چه زمانی خاموت ها در بتن به درستی درگیر نمی شوند؟
وقتی کاور بتن کم باشد یا ویبره به درستی انجام نشود، خاموت ها کاملاً با بتن تماس پیدا نمی کنند و معلق می مانند. -
5. نقش ناظر فنی در جلوگیری از خاموت بیاثر چیست؟
ناظر فنی با بررسی دقیق چیدمان، فاصله گذاری و گره زنی خاموتها پیش از بتن ریزی میتواند از بروز مشکلات اساسی جلوگیری کند.
