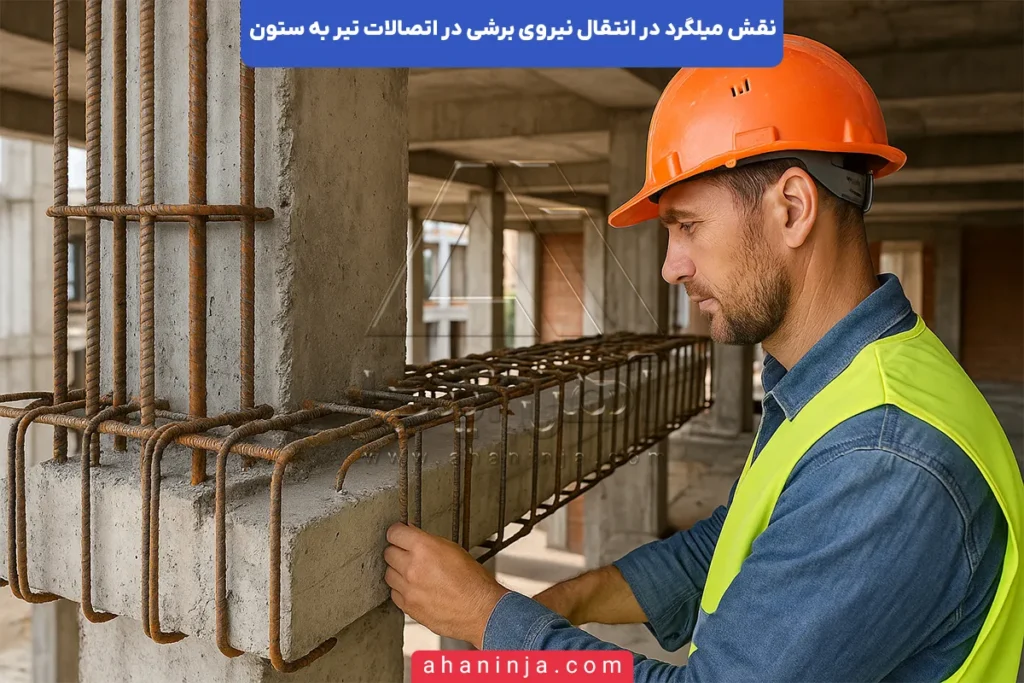

نقش میلگرد در انتقال نیروی برشی +کاربردها

میلگرد یکی از مهم‌ترین اجزای سازه‌های بتنی است که نقش اساسی در کنترل و انتقال نیروها در نقاط بحرانی دارد. در محل اتصال تیر به ستون که معمولاً بیشترین تنش‌های برشی ایجاد می‌شود، عملکرد مناسب میلگرد می‌تواند از آسیب‌پذیری سازه جلوگیری کرده و ایمنی آن را در برابر بارهای جانبی از جمله زلزله افزایش دهد.

دانستن قیمت روز میلگرد برای برآورد دقیق هزینه‌ها در طراحی و اجرای این ناحیه اهمیت زیادی دارد. برای مشاهده قیمت‌های به‌روز به صفحه قیمت روز میلگرد مراجعه نمایید. در این مقاله به نقش میلگرد در انتقال نیروی برشی در اتصالات تیر به ستون، آرایش‌های متداول میلگردی، نکات اجرایی و اهمیت این بخش در پایداری سازه‌ها می‌پردازیم، پس در ادامه با آهن اینجا همراه باشید.

اهمیت انتقال نیروی برشی در اتصال تیر به ستون

در طراحی سازه‌های بتن‌آرمه، یکی از کلیدی‌ترین و حساس‌ترین بخش‌هایی که باید با دقت بسیار بالا مورد بررسی قرار گیرد، ناحیه اتصال تیر به ستون است. این ناحیه نه‌تنها محل انتقال بارهای قائم ناشی از وزن سازه است، بلکه مهم‌تر از آن، مرکز اصلی تمرکز نیروهای جانبی مانند زلزله و باد به شمار می‌رود. به همین دلیل، مهندسان سازه این بخش را «مفصل بحرانی» می‌نامند؛ چراکه رفتار نادرست این ناحیه می‌تواند به‌صورت زنجیره‌ای، کل سیستم سازه را در معرض خطر قرار دهد.

درک اهمیت انتقال صحیح نیروی برشی در این ناحیه زمانی بهتر مشخص می‌شود که ماهیت این نیرو را بشناسیم. نیروی برشی، نیرویی است که تمایل دارد اجزای سازه را در صفحه خود نسبت به یکدیگر بلغزاند. در اتصال تیر به ستون، این نیروها در اثر بارگذاری ثقلی، نیروهای جانبی زلزله یا تغییرات ناگهانی در بارهای واردشده، به‌صورت متمرکز ظاهر می‌شوند. در صورتی که سازوکار مناسبی برای انتقال این نیروها در نظر گرفته نشده باشد، ترک‌های برشی، لهیدگی موضعی، گسیختگی برشی و در نهایت، فروپاشی اتصال کاملاً محتمل خواهد بود.

نکته بسیار مهم این است که بتن به‌تنهایی مقاومت کافی در برابر نیروی برشی ندارد. برخلاف نیروهای فشاری که بتن در برابر آن‌ها عملکرد خوبی دارد، در برابر برش، ضعف ذاتی بتن باعث می‌شود بخش‌های اتصال اگر با میلگرد مناسب تقویت نشوند، توانایی تحمل این تنش‌ها را نداشته باشند. در اینجاست که نقش میلگردهای برشی نمایان می‌شود. این میلگردها، که عمدتاً به‌شکل خاموت، سنجاقی یا میلگردهای مورب در اطراف جان تیر و ستون قرار می‌گیرند، وظیفه کنترل و انتقال این نیروها را بر عهده دارند.

اهمیت این موضوع به‌ویژه در مناطق لرزه‌خیز دوچندان می‌شود. در سازه‌هایی که تحت زلزله قرار می‌گیرند، بارهای دینامیکی بسیار بیشتری به اتصال وارد می‌شود و پدیده‌هایی مانند تغییر مکان نسبی، وارونگی بارگذاری و چرخه‌های متعدد بار به‌وجود می‌آید. در چنین شرایطی، فقط آرایش دقیق و مقاوم میلگردهای برشی است که می‌تواند اتصال را پایدار نگه دارد و از ریزش سازه جلوگیری کند.

میلگرد چیست و چه نقشی در سازه‌ها دارد؟

میلگرد یکی از مهم‌ترین و پرکاربردترین مقاطع فولادی در صنعت ساخت‌وساز است. این محصول به دلیل مقاومت بالا در برابر کشش، نقش کلیدی در استحکام بتن دارد و از آن برای افزایش مقاومت سازه‌ها استفاده می‌شود، در این مقاله، به بررسی انواع میلگرد، ویژگی‌ها و کاربردهای آن می‌پردازیم:

بیشتر بخوانید

بر اساس آیین‌نامه‌های بین‌المللی مانند ACI318 یا مقررات ملی ساختمان ایران (مبحث نهم)، باید میزان مشخصی از آرماتور برشی در ناحیه اتصال تیر به ستون استفاده شود. همچنین توصیه می‌شود که این ناحیه با جزئیات خاصی مانند کاهش فاصله خاموت‌ها، افزایش قطر میلگردهای عرضی و اجرای خاموت‌های بسته تقویت شود تا ظرفیت برشی اتصال افزایش یابد. در سازه‌های ویژه، حتی طراحی این ناحیه به‌عنوان «مفصل پلاستیک» انجام می‌شود تا اولویت شکست، در نقاط کنترل‌شده و غیر بحرانی اتفاق بیفتد.

نقش میلگرد در انتقال نیروی برشی

در سازه‌های بتن‌آرمه، عملکرد میلگردها صرفاً به مقاومت در برابر کشش یا تحمل بارهای محوری محدود نمی‌شود؛ بلکه بخشی از حیاتی‌ترین نقش آن‌ها، به انتقال و کنترل نیروهای برشی در نواحی بحرانی مانند اتصال تیر به ستون مربوط می‌شود. زمانی که یک تیر تحت بار قرار می‌گیرد، علاوه بر خمش، نیروی برشی نیز در جان آن به‌وجود می‌آید. اگر این نیرو به‌درستی مهار نشود، می‌تواند باعث ایجاد ترک‌های مورب، جداشدگی بتن یا گسیختگی ناگهانی تیر در محل اتصال با ستون شود. اینجاست که نقش میلگرد در مهار و هدایت این نیروها به ساختار اصلی سازه آشکار می‌شود.

در ناحیه اتصال تیر به ستون، میلگردها عمدتاً به دو صورت وارد عمل می‌شوند: میلگردهای عرضی (خاموت و سنجاقی) و میلگردهای مورب یا مایل (diagonal bars). میلگردهای عرضی به‌صورت بسته یا باز، پیرامون میلگردهای طولی تیر و ستون قرار می‌گیرند و نقش آن‌ها در مقاوم‌سازی جان تیر، جلوگیری از بازشدگی ترک‌های برشی، افزایش چسبندگی بتن و جلوگیری از گسیختگی بسیار مؤثر است. درحالی‌که میلگردهای مورب، مستقیماً مسیر انتقال نیروی برشی از جان تیر به ستون را فراهم می‌کنند و در نواحی با خطر لرزه‌ای بالا، عملکرد فوق‌العاده‌ای در جذب و توزیع انرژی دارند.

یکی از مهم‌ترین ویژگی‌های میلگرد در مواجهه با نیروی برشی، رفتار اصطکاکی و چسبندگی آن با بتن است. وقتی بتن تحت برش قرار می‌گیرد، ترک‌هایی در زوایای مشخص نسبت به محور تیر به‌وجود می‌آید که اگر میلگرد در مسیر این ترک‌ها قرار گرفته باشد، از گسترش آن‌ها جلوگیری می‌کند. این فرآیند را “قفل‌شدگی مکانیکی” می‌نامند که به‌صورت مؤثر مانع از لغزش اجزای سازه نسبت به یکدیگر می‌شود.

همچنین در طراحی لرزه‌ای، معمولاً میلگردهای برشی به‌صورت خاموت‌های بسته با فاصله‌های کم در ناحیه بحرانی استفاده می‌شوند تا اتصال از نظر شکل‌پذیری و دوام تحت بارهای رفت و برگشتی عملکرد مناسب‌تری داشته باشد. طبق آیین‌نامه ACI، در نواحی بحرانی سازه، خاموت‌ها باید به گونه‌ای قرار گیرند که پوشش کافی، خم مناسب در گوشه‌ها و پیوستگی کامل با بتن اطراف فراهم شود. این مسئله در بهبود عملکرد اتصال در برابر نیروی برشی اهمیت زیادی دارد.

از منظر اجرایی، میلگردهای برشی نباید صرفاً به‌عنوان جزئی فرعی در نظر گرفته شوند؛ چراکه بسیاری از شکست‌های ناگهانی در سازه‌ها ناشی از ضعف در آرماتورگذاری برشی است. نحوه اتصال میلگردها، طول مهاری، محل خم، کیفیت جوش یا بست میلگرد، همگی در افزایش کارایی آن‌ها در برابر نیروی برشی مؤثر است. به‌عنوان مثال، اگر خاموت‌ها به‌درستی بسته نشوند یا پوشش بتنی مناسبی نداشته باشند، در هنگام بروز بارهای شدید، میلگرد از بتن جدا شده و خاصیت مقاومتی خود را از دست می‌دهد.

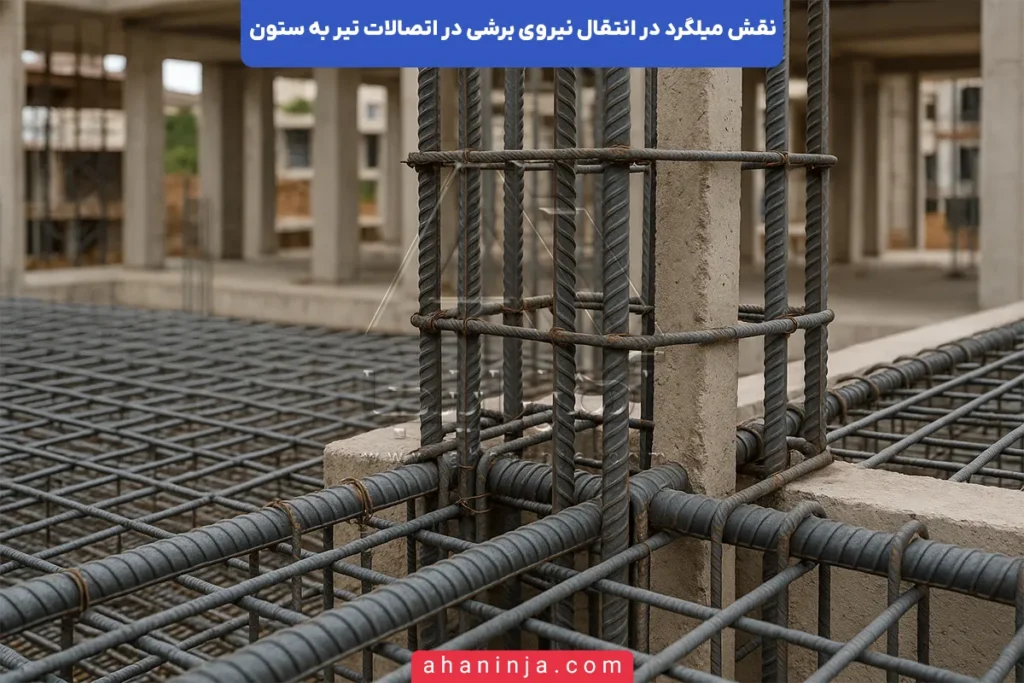

انواع آرایش میلگردی در اتصالات برشی

در طراحی سازه‌ها، انتخاب نحوه آرایش میلگردی اهمیت بسیاری دارد، به‌ویژه در ناحیه بحرانی اتصال تیر به ستون که باید انتقال نیرو با بالاترین اطمینان انجام شود. در ادامه پرکاربردترین آرایش‌های میلگردی در این ناحیه آورده شده است:

1. آرایش U شکل (خم U یا U-bar)
   در این نوع آرایش، میلگردها به‌صورت خم‌شده به شکل حرف U در ناحیه اتصال تیر به ستون تعبیه می‌شوند. این میلگردها معمولاً در محل‌هایی قرار می‌گیرند که نیاز به تقویت موضعی در برابر نیروهای برشی وجود دارد، خصوصاً در تیرهای با عمق کم یا نواحی با فضای محدود برای آرماتورگذاری. اجرای این آرایش نسبتاً ساده است و می‌توان آن را در کارگاه یا محل پروژه بدون نیاز به تجهیزات پیچیده خم‌کاری اجرا کرد. استفاده از قلاب در انتهای میلگرد U، باعث بهبود گیرایی آن در بتن می‌شود. از این آرایش بیشتر در سازه‌های سبک و پروژه‌هایی با بارگذاری محدود استفاده می‌شود. البته باید توجه داشت که طول مهاری قلاب‌ها باید مطابق آیین‌نامه تأمین شود و پوشش بتنی کافی در ناحیه خم نیز رعایت گردد. در غیر این صورت، احتمال خوردگی و کاهش مقاومت مقطع وجود دارد. همچنین فضای کافی برای عبور بتن در اطراف میلگرد باید در نظر گرفته شود تا از ایجاد حفره یا کرمو شدن بتن جلوگیری شود.
2. آرایش خاموت بسته (Stirrups)
   خاموت‌های بسته رایج‌ترین و پرکاربردترین آرایش میلگردی در ناحیه اتصال تیر به ستون محسوب می‌شوند. این خاموت‌ها که به‌صورت حلقه‌ای یا مربعی در اطراف میلگردهای طولی قرار می‌گیرند، عملکرد بسیار خوبی در مهار نیروهای برشی، افزایش شکل‌پذیری و جلوگیری از بازشدگی ترک‌ها دارند. در طراحی‌های لرزه‌ای، معمولاً در ناحیه بحرانی اتصال، فاصله خاموت‌ها کاهش یافته و با چگالی بیشتری اجرا می‌شوند. این آرایش باعث تثبیت میلگردهای طولی در برابر کمانش نیز می‌شود. اجرای صحیح خاموت‌ها نیازمند رعایت ضوابطی مانند خم مناسب در گوشه‌ها، اتصال مطمئن سر و ته خاموت، رعایت هم‌پوشانی و استفاده از بست‌های مهاربند است. در صورتی‌که اجرای خاموت با دقت کافی انجام نشود، ممکن است در برابر نیروهای رفت‌وبرگشتی زلزله عملکرد ضعیفی از خود نشان دهد.
3. آرایش ضربدری یا مورب (Diagonal or X-shaped bars)
   در این نوع آرماتورگذاری، میلگردها با زاویه حدود ۴۵ درجه از گوشه‌های تیر به سمت ستون کشیده می‌شوند و به‌شکل ضربدری (X) در جان تیر قرار می‌گیرند. این آرایش به‌طور مستقیم و مؤثر نیروهای برشی را از تیر به ستون منتقل می‌کند و مسیر انتقال تنش کوتاه‌تری نسبت به سایر روش‌ها دارد. میلگردهای ضربدری در برابر ترک‌های قطری و نیروهای زلزله عملکرد بسیار خوبی دارند و از این رو در سازه‌هایی که نیاز به مقاومت لرزه‌ای بالا دارند، بسیار مناسب هستند. از نظر اجرایی، نصب میلگردهای مورب نیازمند فضای کافی در جان تیر و ستون، دقت بالا در محل قرارگیری و رعایت طول گیرایی مناسب در دو انتهای میلگرد است. چالش اصلی در این آرایش، افزایش تراکم آرماتور در ناحیه اتصال است که باید با استفاده از فاصله‌نگهدارها و مدیریت دقیق نقشه اجرایی برطرف شود. همچنین در بتن‌ریزی این مقاطع باید از ویبره مناسب برای پر کردن فضای بین میلگردها استفاده کرد تا از ایجاد کرمو شدن بتن جلوگیری شود.
4. آرایش ترکیبی (Combined Arrangement)
   در این روش، چند نوع میلگرد شامل خاموت بسته، میلگرد ضربدری، میلگرد U شکل و سنجاقی به‌صورت هم‌زمان و ترکیبی در ناحیه اتصال استفاده می‌شوند. هدف اصلی از این نوع آرماتورگذاری، افزایش کامل ظرفیت برشی اتصال و توزیع یکنواخت تنش در مقطع است. این آرایش معمولاً در سازه‌های مهم و پیچیده مانند برج‌های بلند، بیمارستان‌ها، پل‌ها و ساختمان‌های صنعتی سنگین مورد استفاده قرار می‌گیرد. در اجرای آرایش ترکیبی باید به هماهنگی کامل بین محل قرارگیری میلگردها، عدم تداخل فیزیکی آن‌ها و تأمین فضای بتن‌ریزی توجه ویژه‌ای داشت. همچنین استفاده از نقشه دقیق اجرایی، ابزارهای کنترل فاصله، و رعایت ترتیب جای‌گذاری آرماتورها از اهمیت بالایی برخوردار است. این روش هرچند اجرای پیچیده‌تری دارد و زمان‌برتر است، اما در مقابل بالاترین سطح ایمنی، دوام و کارایی سازه را تضمین می‌کند.
5. آرایش سنجاقی (Bent Bars or Hairpins)
   میلگردهای سنجاقی در دو طرف تیر و معمولاً در نزدیکی تکیه‌گاه‌ها قرار می‌گیرند و هدف آن‌ها کمک به انتقال برش موضعی و افزایش انسجام بین آرماتورهای طولی و خاموت‌هاست. این میلگردها با زاویه خاصی نسبت به محور تیر قرار می‌گیرند و از طریق عملکرد خمشی خود، بخشی از نیروی برشی را تحمل می‌کنند. در اجرای صحیح این آرایش باید به زاویه مناسب خم (معمولاً بین ۳۰ تا ۴۵ درجه)، مهار کامل در دو انتها و محل قرارگیری دقیق آن‌ها توجه شود. سنجاقی‌ها نقش مهمی در تثبیت مقطع و افزایش مقاومت در برابر ترک‌های مورب دارند، اما اگر با خاموت‌های مناسب ترکیب نشوند، نمی‌توانند به‌تنهایی عملکرد برشی مطلوبی ایجاد کنند. همچنین در بتن‌ریزی نواحی دارای سنجاقی، به‌دلیل وجود خم‌های زیاد، نیاز به دقت بیشتر در پر کردن فضای بین میلگردها وجود دارد.
6. آرایش با خاموت‌های دو یا چند لایه (Multiple Stirrups Layers)
   در سازه‌هایی با نیروهای برشی بسیار زیاد یا در نواحی با خطر لرزه‌ای بالا، استفاده از دو یا سه لایه خاموت به‌صورت هم‌زمان در ناحیه اتصال تیر به ستون توصیه می‌شود. این آرایش به شکل چند حلقه خاموت در لایه‌های مختلف جان تیر اجرا می‌شود و باعث تقسیم بهتر نیروهای داخلی و افزایش شکل‌پذیری اتصال می‌گردد. در طراحی‌های خاص مانند سدها، اسکله‌ها، سازه‌های نظامی یا صنعتی، این روش نه‌تنها عملکرد سازه‌ای را بهبود می‌دهد، بلکه عمر مفید سازه را نیز افزایش می‌دهد. از نظر اجرایی، چالش اصلی این روش تراکم بالای میلگرد است که ممکن است بتن‌ریزی را دشوار کند. برای حل این مشکل، استفاده از قالب‌بندی مناسب، ویبره قوی، و رعایت ترتیب منطقی در جای‌گذاری میلگردها الزامی است. همچنین بررسی فضای کافی برای عبور بتن تازه بین لایه‌ها و کنترل محل قرارگیری دقیق خاموت‌ها با استفاده از بلوک و فاصله‌نگهدار الزامی است.

خاموت چیست و چه ویژگی‌هایی دارد؟

در سازه‌های بتنی، استفاده از اجزای تقویتی نقش مهمی در افزایش ایمنی و پایداری دارد. خاموت، به‌عنوان یکی از اصلی‌ترین المان‌های فولادی در آرماتوربندی، وظیفه مهار نیروهای جانبی و حفظ انسجام میلگردهای طولی را برعهده دارد، دانستن ویژگی‌ها و نحوه درست اجرای خاموت در ساختمان، کمک‌به‌سزایی در تقویت هرچه بهتر ساختمان می‌کند:

بیشتر بخوانید

نحوه عملکرد میلگرد در برابر نیروی برشی

در سازه‌های بتن‌آرمه، بخش عمده‌ای از عملکرد مقاومتی در برابر نیروهای کششی و خمشی بر عهده میلگردهاست. اما در مواجهه با نیروهای برشی نیز، میلگرد نقشی بسیار مهم، هرچند غیرمستقیم ایفا می‌کند. در حالی‌که بتن به‌تنهایی ظرفیت مناسبی در برابر فشار دارد، اما در برابر تنش‌های برشی، به‌ویژه در نواحی بحرانی مانند اتصال تیر به ستون، بسیار آسیب‌پذیر است. در این شرایط، میلگردهای برشی وارد عمل شده و با سازوکاری پیچیده، موجب مهار، توزیع و انتقال این نیروها به سایر اجزای سازه می‌شوند.

نیروی برشی معمولاً تمایل دارد تا بخشی از سازه را نسبت به بخش مجاورش بلغزاند. در تیرها و نواحی اتصال، این نیرو به‌صورت قطری عمل کرده و ترک‌هایی مورب در بتن ایجاد می‌کند. در نبود میلگرد، این ترک‌ها به‌سرعت گسترش یافته و منجر به شکست برشی و از بین رفتن یکپارچگی سازه‌ای می‌شوند. اما میلگردهای عرضی نظیر خاموت، سنجاقی و میلگردهای مورب در مسیر این ترک‌ها قرار گرفته و مانع از پیشروی آن‌ها می‌شوند. این پدیده که به آن قفل‌شدگی مکانیکی (mechanical interlock) نیز گفته می‌شود، از مهم‌ترین مکانیسم‌های عملکرد برشی میلگرد به‌شمار می‌رود.

در این فرآیند، چسبندگی بین بتن و میلگرد نیز نقش اساسی دارد. با وارد شدن نیروی برشی، میلگردهایی که در مسیر ترک‌ها قرار دارند، دچار کشش شده و با اعمال نیروی متقابل به بتن، باعث بازتوزیع تنش و افزایش مقاومت برشی کل مقطع می‌شوند. این انتقال نیرو از بتن به میلگرد و بالعکس، تنها در صورتی به‌درستی انجام می‌شود که طول گیرایی، قطر میلگرد، آرایش قرارگیری و فاصله بین میلگردها طبق ضوابط آیین‌نامه‌ای طراحی و اجرا شده باشد.

در سازه‌های مقاوم در برابر زلزله، اهمیت نحوه عملکرد میلگرد در برابر نیروی برشی دوچندان است. زیرا در شرایط بارگذاری رفت‌وبرگشتی، تنش‌های وارده به اتصال تیر و ستون چند برابر بارهای معمولی خواهند بود. در این شرایط، تنها آرماتورگذاری دقیق و استفاده از خاموت‌های بسته با فواصل کم است که می‌تواند اتصال را شکل‌پذیر کرده و مانع از گسیختگی ناگهانی شود.

رفتار میلگرد در برابر برش، با توجه به نوع آرایش نیز متفاوت خواهد بود. به‌عنوان مثال، میلگردهای ضربدری مستقیماً در مسیر انتقال نیروی برشی قرار گرفته و بخشی از بار را از جان تیر به ستون منتقل می‌کنند. درحالی‌که خاموت‌ها عمدتاً به‌صورت غیرمستقیم، با جلوگیری از باز شدن ترک‌های مورب، وظیفه پایداری مقطع را بر عهده دارند. بنابراین، عملکرد برشی مطلوب زمانی به‌دست می‌آید که ترکیبی از این دو روش در کنار یکدیگر و با درنظر گرفتن ضوابط اجرایی و طراحی، مورد استفاده قرار گیرند.

نکته مهم دیگر، میزان شکل‌پذیری میلگرد است. میلگرد باید به‌گونه‌ای انتخاب شود که در برابر نیروهای وارده، پیش از شکست، تغییر شکل مناسبی از خود نشان دهد. این ویژگی باعث می‌شود تا سازه بتواند انرژی وارد شده را جذب کرده و از فروپاشی ناگهانی جلوگیری کند. برای تحقق این امر، استفاده از میلگردهایی با خصوصیات مکانیکی مناسب (مثل میلگرد A3 یا A4 در نواحی بحرانی) توصیه می‌شود.

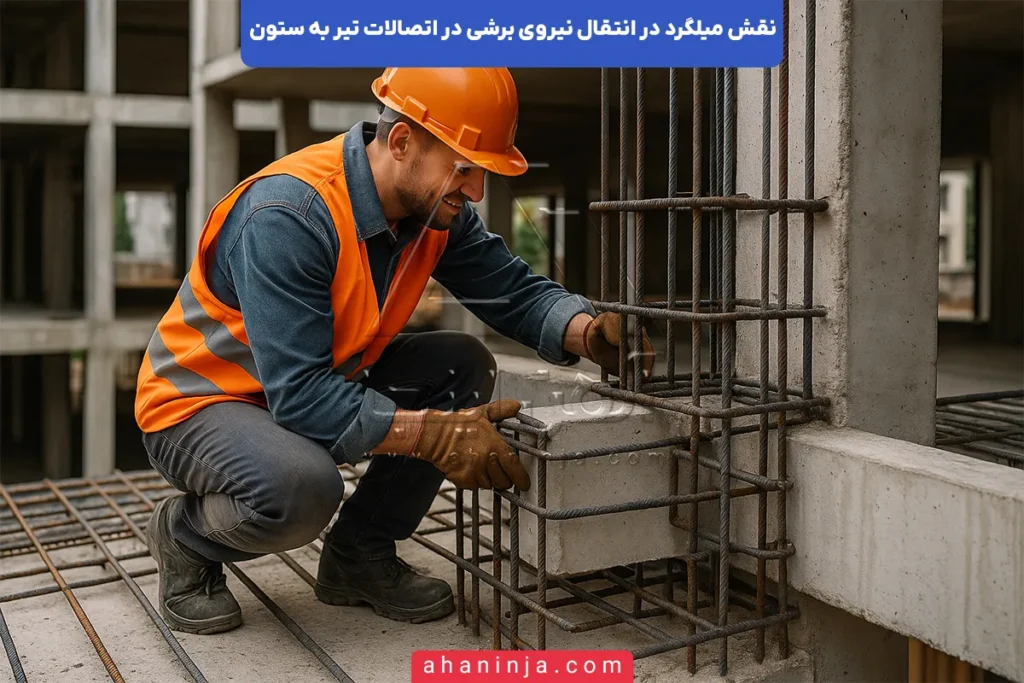

نکات اجرایی در استفاده از میلگرد در اتصالات تیر به ستون

اجرای صحیح آرماتورگذاری در ناحیه اتصال تیر به ستون، یکی از مهم‌ترین عوامل در تضمین عملکرد مطلوب سازه در برابر نیروهای برشی، خمشی و زلزله است. حتی اگر طراحی سازه‌ای به‌درستی انجام شده باشد، اجرای نادرست میلگردها می‌تواند منجر به عملکرد نامناسب اتصال و بروز شکست موضعی یا کلی در سازه شود. در ادامه، مهم‌ترین نکات اجرایی که باید در استفاده از میلگرد در این ناحیه رعایت شود، به‌صورت دقیق فهرست شده است:

• انتخاب میلگرد با قطر و نوع مناسب
  انتخاب نوع میلگرد (A1، A2، A3 یا A4) و قطر آن باید بر اساس نقشه‌های سازه‌ای، نوع نیروهای وارده و شرایط بهره‌برداری انجام شود. در اتصالات بحرانی، معمولاً از میلگردهای آجدار با مقاومت بالا (A3 یا A4) استفاده می‌شود که توان تحمل تنش‌های کششی و برشی بیشتری دارند. استفاده از میلگردهای نامناسب، هرچند ممکن است اجرای آسان‌تری داشته باشد، ولی در زمان بهره‌برداری یا وقوع زلزله می‌تواند موجب ضعف سازه شود.
• رعایت حداقل و حداکثر فاصله بین میلگردها
  فاصله بین میلگردهای عرضی و طولی باید به‌گونه‌ای باشد که از یک‌سو مانع تراکم بیش از حد میلگرد شود و از سوی دیگر اجازه عبور مناسب بتن و تراکم آن را فراهم کند. اگر فاصله میلگردها بیش از حد کم باشد، بتن به‌درستی وارد فضای بین آن‌ها نمی‌شود و باعث ایجاد حفره، کرمو شدن و ضعف در ناحیه اتصال خواهد شد. این فاصله طبق آیین‌نامه باید حداقل به‌اندازه قطر میلگرد یا ۲۵ میلی‌متر (هر کدام بیشتر باشد) در نظر گرفته شود.
• استفاده از طول گیرایی مناسب برای میلگردها
  در ناحیه اتصال، انتهای میلگردها باید دارای طول گیرایی کافی برای انتقال تنش به بتن باشند. این گیرایی معمولاً از طریق قلاب، خم یا طول مستقیم تأمین می‌شود. اگر طول گیرایی کمتر از حد مجاز باشد، میلگردها از بتن جدا شده و عملکردشان در انتقال نیرو کاهش می‌یابد. به‌ویژه در میلگردهای مورب یا خاموت‌هایی که در ناحیه بحرانی قرار دارند، تأمین طول مهاری کامل الزامی است.
• اجرای خاموت‌ها با فواصل صحیح و استاندارد
  فاصله بین خاموت‌ها در ناحیه اتصال باید مطابق نقشه و آیین‌نامه باشد. در نواحی بحرانی مانند ناحیه اتصال تیر به ستون، این فاصله باید کاهش یابد تا ظرفیت برشی افزایش یابد. برای مثال در تیرهای معمولی، فاصله خاموت‌ها نباید از d/2 (نصف ارتفاع جان تیر) تجاوز کند و در ناحیه اتصال ممکن است به d/4 یا حتی کمتر کاهش یابد. همچنین باید توجه داشت که خاموت‌ها باید به‌صورت بسته و با خم استاندارد اجرا شوند.
• بستن مناسب سر و ته خاموت‌ها و استفاده از گره یا جوش مطمئن
  خاموت‌ها باید در محل تلاقی سر و ته خود با میلگردهای طولی، به‌درستی بسته شوند. استفاده از سیم آرماتوربندی مرغوب، گره‌زدن مناسب و حتی در برخی موارد جوش نقطه‌ای (در صورت مجاز بودن) می‌تواند از جابجایی خاموت‌ها در زمان بتن‌ریزی جلوگیری کند. در صورت شل بودن خاموت‌ها، میلگردهای طولی ممکن است در زمان اجرا تغییر مکان دهند و مقطع نهایی با طراحی تفاوت داشته باشد.
• استفاده از فاصله‌نگهدار برای کنترل موقعیت میلگردها
  برای اطمینان از حفظ موقعیت دقیق میلگردها در قالب، به‌ویژه در ناحیه اتصال، استفاده از فاصله‌نگهدار (اسپیسر) ضروری است. این قطعات پلاستیکی یا بتنی، مانع تماس میلگرد با قالب و کمک به تأمین پوشش بتنی یکنواخت می‌شوند. بدون اسپیسر، احتمال تغییر مکان میلگرد در زمان بتن‌ریزی یا تماس آن با سطح قالب افزایش می‌یابد که موجب خوردگی زودهنگام و کاهش عمر مفید اتصال می‌شود.
• رعایت پوشش بتن مناسب بر روی میلگردها
  پوشش بتنی (cover) نقش بسیار مهمی در محافظت از میلگردها در برابر خوردگی، رطوبت، آتش و سایر عوامل محیطی دارد. در ناحیه اتصال تیر به ستون، پوشش بتن باید مطابق با شرایط محیطی، نوع سازه و نوع استفاده تعیین شود. برای مثال در شرایط معمولی، حداقل پوشش بتن برای میلگردهای اصلی معمولاً بین ۲۵ تا ۴۰ میلی‌متر است. عدم رعایت این مقدار می‌تواند منجر به زنگ‌زدگی و کاهش مقطع مؤثر میلگرد در طول زمان شود.
• نصب دقیق میلگردهای مورب و سنجاقی در نواحی پرتنش
  در اتصالاتی که در معرض بارهای جانبی زیاد یا زلزله هستند، استفاده از میلگردهای مورب و سنجاقی برای کنترل ترک‌های مورب و جلوگیری از گسیختگی ضروری است. این میلگردها باید با زاویه مشخص (معمولاً ۳۰ تا ۴۵ درجه) نصب شوند و به‌صورت کامل در دو انتها مهار شوند. محل قرارگیری آن‌ها باید دقیقاً با نقشه‌های اجرایی مطابقت داشته باشد و از تداخل آن‌ها با سایر آرماتورها جلوگیری شود.
• کنترل کیفیت جوش، خم و برش میلگردها
  در فرآیند آماده‌سازی میلگردها، کیفیت خم‌کاری، برش و در صورت لزوم جوشکاری باید با دقت بالا انجام شود. خم‌های تند یا اجرای ناصحیح جوش‌ها ممکن است باعث تضعیف مقطع و ایجاد تمرکز تنش در محل خم یا جوش شود. استفاده از دستگاه‌های مکانیزه خم‌کاری و برش، به‌جای روش‌های دستی، دقت و یکنواختی اجرا را افزایش می‌دهد. همچنین در صورت استفاده از میلگردهای پیش‌ساخته، باید از تطابق کامل آن‌ها با نقشه‌ها اطمینان حاصل کرد.
• نظارت مستمر حین اجرا و قبل از بتن‌ریزی
  پیش از بتن‌ریزی در ناحیه اتصال، بازبینی و تأیید نهایی آرماتورگذاری توسط مهندس ناظر ضروری است. این نظارت شامل بررسی تعداد، موقعیت، خم، فاصله، هم‌پوشانی، پوشش بتن و مهاربندی میلگردهاست. در صورت وجود ایراد اجرایی، اصلاح آن قبل از بتن‌ریزی الزامی است؛ زیرا پس از بتن‌ریزی، اصلاحات بسیار دشوار و پرهزینه خواهد بود. همچنین لازم است در زمان بتن‌ریزی، از حرکت احتمالی میلگردها جلوگیری شده و قالب‌بندی به‌درستی کنترل شود.

نقش فاصله‌گذارها(اسپیسرها)در میلگردگذاری سازه

در پروژه‌های بتنی، نحوه میلگردگذاری تأثیر زیادی در استحکام و دوام سازه دارد. فاصله‌گذارها یا اسپیسرها، یکی از اجزای مهم میلگردگذاری هستند که با ایجاد فاصله‌ی استاندارد بین میلگرد و قالب بتن، از تماس مستقیم میلگرد با محیط جلوگیری می‌کنند، در این مقاله به معرفی فاصله‌گذار میلگرد، انواع آن، اهمیت استفاده، کاربردها و قیمت فاصله‌گذار می‌پردازیم:

بیشتر بخوانید

جدول انواع آرایش میلگردی و ویژگی‌های آن

قیمت میلگرد و تأثیر آن بر طراحی اتصال

در حال حاضر دانستن قیمت روز میلگرد برای محاسبه هر چه بهتر هزینه‌های پروژه و همچنین برنامه‌ریزی هر چه بهتر، امری ضروری است و ما در آهن اینجا قیمت انواع مقاطع فولادی از جمله قیمت روز میلگرد را ارائه می‌کنیم:

قیمت روز میلگرد چقدر است؟

در بازار میلگرد، برندهای شناخته‌شده‌ و معتبری مانند ذوب‌آهن اصفهان، کویر کاشان، نیشابور و بافق یزد حضور مهم و گسترده‌ای داشته و از مهم‌ترین منابع تامین میلگرد محسوب می‌شوند، برای تحلیل بهتر شرایط بازار و انتخاب گزینه مناسب، دانستن قیمت روز میلگرد امری مهم و ضروری است:

مشاهده قیمت روز میلگرد

جمع‌بندی

میلگرد در انتقال نیروی برشی نقش کلیدی دارد و اگر به‌درستی طراحی و اجرا شود، موجب افزایش ایمنی، دوام و عملکرد بهتر سازه در برابر نیروهای جانبی می‌شود. توجه به نوع میلگرد، آرایش آن و رعایت اصول اجرایی می‌تواند از خسارات جدی در آینده جلوگیری کند.
