تیرآهن مناسب برای سقف تیرچه بلوک + راهنمای کامل

اگر در حال اجرای یک پروژه ساختمانی باشید، احتمالاً اولین پرسش درباره سقف تیرچه بلوک این است که «کدام تیرآهن برای این نوع سقف مناسب تر است؟». انتخاب درست واقعاً اهمیت زیادی دارد، چون تیرآهن دقیقا همان عضو اصلی است که بار سقف را جمع می کند و به ستون ها منتقل می کند. سقف تیرچه بلوک یکی از رایج ترین سیستم های سقف در پروژه های مسکونی و تجاری در ایران است و به همین دلیل هم انتخاب تیرآهن مناسب برای آن یک موضوع جدی و حساس است.

«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت تیرآهن بزنید.»

در این مقاله تمام نکات مهم در خصوص انتخاب تیرآهن مناسب برای سقف تیرچه بلوک را مرور می کنیم؛ از ویژگی های تیرآهن مناسب گرفته تا استانداردها، سایزهای رایج، نکات خرید و حتی کاربرد هر نوع تیرآهن در سقف تیرچه بلوک، پس در ادامه با اهن اینجا همراه باشید.

منظور از تیرآهن مناسب برای سقف تیرچه بلوک چیست؟

وقتی صحبت از تیرآهن مناسب برای سقف تیرچه بلوک می شود، منظور فقط یک مقطع فولادی ساده نیست. در واقع داریم درباره عضو اصلی یک سقف صحبت می کنیم؛ عضوی که تمام تیرچه ها روی آن تکیه می کنند و در نهایت بار بتن, بلوک, آرماتور, بار زنده, و حتی بارهای جانبی مثل زلزله را به ستون ها منتقل می کند.

در تجربه اجرای پروژه های مختلف، خیلی وقت ها دیده شده که فقط انتخاب سایز کافی نیست؛ تیرآهن باید کیفیت مناسب، وزن استاندارد، شکل ظاهری سالم و مقاومت خمشی و مقاومت برشی قابل اعتماد داشته باشد. یعنی تیرآهن مناسب، چیزی فراتر از یک شاخه فولادی است و باید چند ویژگی مهم را همزمان داشته باشد.

اول از همه، تیرآهن باید بتواند بار مرده سقف را بدون ایجاد خیز یا تغییر شکل تحمل کند. مثلا در سقف هایی که بلوک سفالی یا پلی استایرن استفاده می شود، وزن اولیه سقف متفاوت است و تیرآهن باید این وزن را به خوبی کنترل کند. از طرف دیگر، رفتار تیرآهن زیر بار زنده مثل تردد افراد یا جابجایی بارهای روزمره هم اهمیت دارد. اگر تیرآهن استاندارد نباشد، کوچک ترین بارگذاری نا متعادل می تواند باعث خمش بیش از حد یا لرزش سقف شود.

نکته مهم دیگر، هماهنگی تیرآهن با تیرچه هاست. تیرآهن مناسب باید ابعاد و شکل مناسب داشته باشد تا تیرچه ها به صورت طبیعی و دقیق روی آن بنشینند. در سقف تیرچه بلوک، تیرچه باید کاملا روی بال تیرآهن قرار بگیرد؛ اگر تیرآهن تاب داشته باشد، ضخامت بال یکنواخت نباشد یا وزن آن کمتر از استاندارد باشد، تیرچه ها هم بد قرار می گیرند و این موضوع در آینده روی بتن ریزی، تراز سقف و حتی دوام سازه تاثیر می گذارد.

همچنین تیرآهن باید در برابر پیچش هم مقاوم باشد. در بعضی پروژه ها دیده شده که تیرآهن سبک یا زیر وزن استاندارد، در زمان اجرا دچار پیچش شده و همین موضوع باعث شده تیرچه ها از تراز خارج شوند. وقتی تیرآهن پیچ می خورد، کل سقف به مشکل می خورد چون تیرچه ها هم از راستای صحیح خارج می شوند. یک تیرآهن مناسب، باید جان و بال های یکنواخت و صاف داشته باشد تا هیچ پیچش ناخواسته ای ایجاد نشود.

از نگاه مهندسی هم، تیرآهن مناسب باید مقاومت تسلیم و مقاومت کششی کافی داشته باشد. این موضوع در رفتار لرزه ای سقف بسیار مهم است. هنگام زلزله، نیروها در تیرها و ستون ها گردش می کنند و اگر تیرآهن از نظر خواص مکانیکی ضعیف باشد، احتمال شکست ناگهانی بالا می رود.

در نهایت، یک نکته کاملا تجربی: تیرآهن مناسب برای سقف تیرچه بلوک تیرآهنی است که شما بتوانید هنگام اجرا به آن اعتماد کنید. وقتی یک شاخه تیرآهن در دست اجرا قرار می گیرد، تیم کارگاهی باید مطمئن باشد که این تیرآهن زیر بار بتن، زیر بار زنده ساختمان و حتی سال ها بعد در شرایط لرزه ای، رفتار قابل پیش بینی دارد. همین اطمینان، همان چیزی است که تیرآهن مناسب را از تیرآهن معمولی جدا می کند.

تیرآهن چیست و چه نقش در سازه ها دارد؟

تیرآهن به عنوان مقطع فولادی اصلی در اسکلت فلزی شناخته می شود و وظیفه انتقال بارهای خمشی و برشی از تیرهای فرعی به تیرهای اصلی و نهایتا ستون و فونداسیون را بر عهده دارد، در این مقاله به تیرآهن، انواع آن، مشخصات فنی و ویژگی های مهم آن می پردازیم:

بیشتر بخوانید

چرا انتخاب درست تیرآهن در سقف تیرچه بلوک مهم است؟

وقتی درباره سقف تیرچه بلوک صحبت می کنیم، تیرآهن دقیقا همان عضو کلیدی است که همه چیز روی آن سوار می شود. یعنی اگر شما بهترین تیرچه و بهترین بلوک را هم استفاده کنید، اما تیرآهن مناسب نباشد، کل سیستم سقف دچار مشکل می شود. هر مهندس اجرایی یا استادکار با تجربه ای این موضوع را از نزدیک لمس کرده است.
در ادامه، دلایل اهمیت انتخاب درست تیرآهن را توضیح می دهیم:

1. تحمل بار مرده و زنده بدون ایجاد خیز اضافی
   یکی از مشکلات رایج در سقف های تیرچه بلوک، ایجاد خیز سقف, تغییر شکل, یا خمیدگی قابل مشاهده در تیرآهن است. این اتفاق بیشتر زمانی رخ می دهد که تیرآهن زیر وزن استاندارد یا با مقاومت خمشی پایین انتخاب شود.
   وقتی خیز سقف زیاد شود، نتیجه اش را به سرعت می بینید: ترک های موزاییک، شکست لایه های نازک کاری، شیب ناخواسته در کف، و حتی لرزش کف.
   انتخاب یک تیرآهن استاندارد کمک می کند بار سقف به شکل اصولی منتقل شود و هیچ انحراف, خمش, یا تغییر شکل غیرعادی ایجاد نشود.
2. تکیه گاه مطمئن برای تیرچه ها

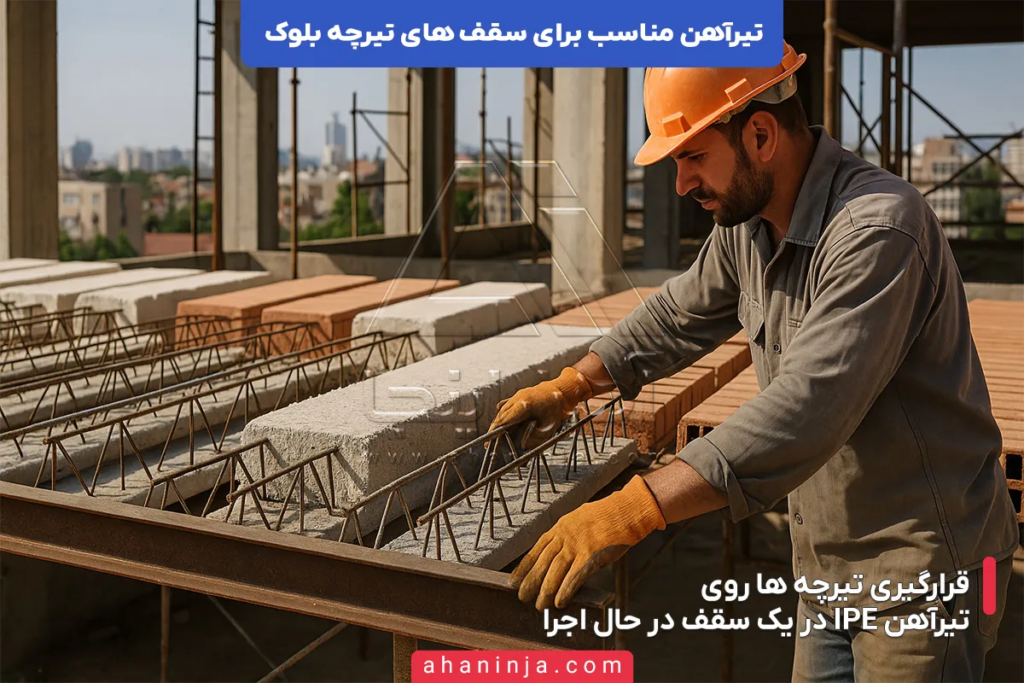

   در سقف تیرچه بلوک، تیرچه ها باید روی تیرآهن کاملاً بنشینند. اگر تیرآهن تاب داشته باشد، بال آن نازک تر از حد استاندارد باشد یا وزنش زیر جدول اشتال باشد، تیرچه ها به خوبی روی آن قرار نمی گیرند.

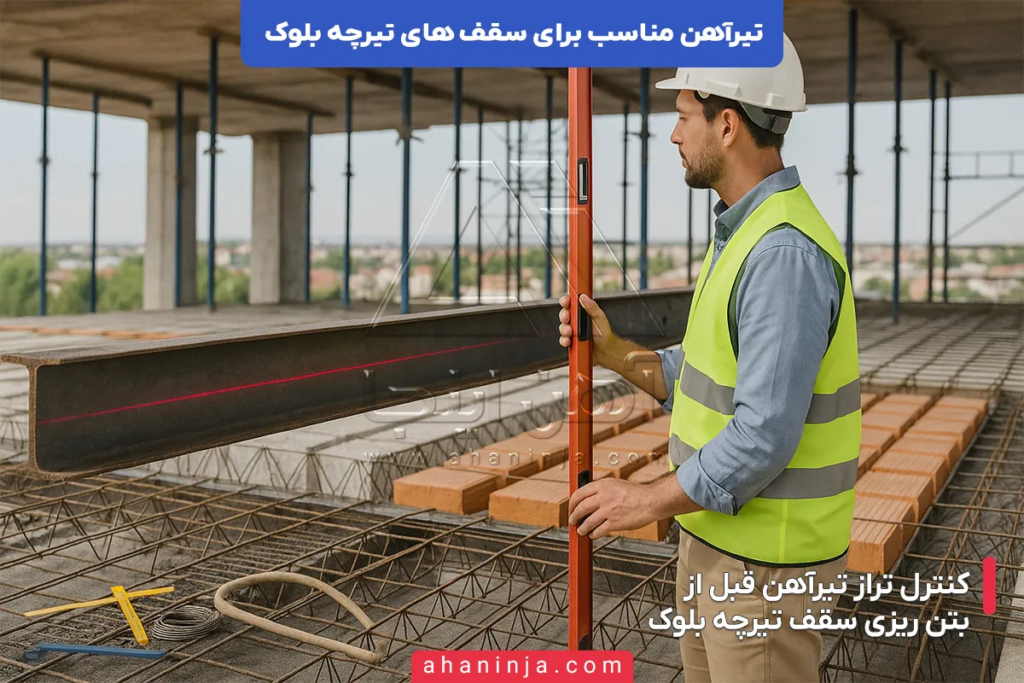

   این موضوع هنگام بتن ریزی مشکل ساز می شود و باعث تراز نبودن سقف, جمع شدن بتن, و افزایش بار ناخواسته روی تیرآهن می شود.
   تیرآهن مناسب یعنی پایه ای صاف، سالم و مطمئن برای قرارگیری تیرچه, بلوک و آرماتورهای سقف.
3. کاهش لرزش و رفتار بهتر سازه زیر بارگذاری روزمره
   اگر تیرآهن سختی کافی, مقاومت برشی, یا صلبیت لازم را نداشته باشد، کوچک ترین بارگذاری روزمره سقف را دچار لرزش می کند. این موضوع هم آزاردهنده است و هم نشانه ضعف سازه ای.
   تیرآهن مناسب، باعث کاهش لرزش و افزایش پایداری سقف می شود.
4. جلوگیری از ترک های سازه ای و نازک کاری
   ترک های مویی یا بلند در سقف معمولاً به دلیل خیز زیاد, ضعف تیرآهن, یا مقاومت ناکافی ایجاد می شوند.
   اگر تیرآهن مقاومت برشی و مقاومت خمشی کافی داشته باشد، تمام بارها را به خوبی تحمل می کند و این ترک ها رخ نمی دهند.
   در بسیاری از پروژه ها ثابت شده که علت اصلی ترک های سقف، انتخاب تیرآهن سبک یا غیر استاندارد بوده است.
5. افزایش ایمنی ساختمان در زمان زلزله
   در رفتار لرزه ای ساختمان، تیرآهن باید چقرمگی, مقاومت کششی, و مقاومت تسلیم بالایی داشته باشد تا در هنگام انتقال نیروهای جانبی دچار شکست ناگهانی نشود.
   تیرآهن مناسب زیر بارهای پیچشی, خمشی, و جانبی پایدار می ماند و ایمنی ساکنان را بالا می برد.
6. پیشگیری از هزینه های اضافی، دوباره کاری و تاخیر پروژه
   تیرآهن غیر استاندارد معمولا دچار تابیدگی, کجی, خوردگی یا کاهش وزن نسبت به اشتال است. هر یک از این مشکلات باعث دوباره کاری، اصلاح یا تعویض تیرآهن می شود.
   انتخاب تیرآهن مناسب از ابتدا، جلوی این هزینه های اضافی را می گیرد و سرعت اجرا را بالا می برد.
7. تضمین یکپارچگی و پایداری کل سقف در طول عمر سازه
   سقف قرار است ده ها سال بدون مشکل کار کند. تیرآهن مناسب، تضمین کننده دوام طولانی, پایداری سازه, و عدم بروز افت کیفیت, لرزش, یا خیز طولانی مدت است.
   به زبان ساده: اگر تیرآهن درست انتخاب شود، سقف تا سال ها بدون دردسر باقی می ماند.

انواع تیرآهن مناسب برای سقف تیرچه بلوک

برای سقف تیرچه بلوک معمولاً از دو نوع تیرآهن استفاده می شود که هر کدام رفتار و کارایی متفاوتی دارند. تیرآهن IPE انتخاب رایج پروژه های مسکونی است چون وزن مناسب، ابعاد استاندارد و سازگاری خوبی با تیرچه ها دارد. در مقابل، تیرآهن IPB یا همان بال پهن، مقاومت خمشی بیشتری ارائه می دهد و برای دهانه های بزرگ یا بارگذاری سنگین گزینه حرفه ای تری است. اگر بخواهیم انتخاب دقیق تری داشته باشیم، باید بدانیم هرکدام از این تیرآهن ها چه رفتاری دارند و در چه شرایطی بهترین عملکرد را می دهند:

تیرآهن IPE

تیرآهن IPE رایج ترین و استانداردترین نوع تیرآهن برای اجرای سقف تیرچه بلوک است و تقریبا در ۸۰ درصد پروژه های مسکونی و اداری مورد استفاده قرار می گیرد. این تیرآهن مطابق استاندارد اروپا تولید می شود و شکل آن به گونه ای است که بال ها ضخامت ثابت دارند و همین موضوع باعث می شود تیرچه ها به صورت یکنواخت و بدون لقی روی تیرآهن بنشینند. این رفتار منظم و قابل پیش بینی، یکی از دلایل محبوبیت IPE در سیستم سقف تیرچه بلوک است.

یکی از ویژگی های مهم تیرآهن IPE، تطابق کامل آن با جدول اشتال است. یعنی وزن، ضخامت جان، ضخامت بال و ابعاد کلی به شکلی طراحی شده اند که مقاومت خمشی و برشی تیرآهن برای دهانه های رایج ساختمان کاملاً کافی باشد. وقتی تیرآهن مطابق اشتال باشد، شما از همان لحظه تحویل بار می توانید مطمئن باشید که تیرآهن زیر بار بتن، بلوک، آرماتور و بارهای زنده دچار خیز بیش از حد, پیچش, یا کمانش موضعی نمی شود.

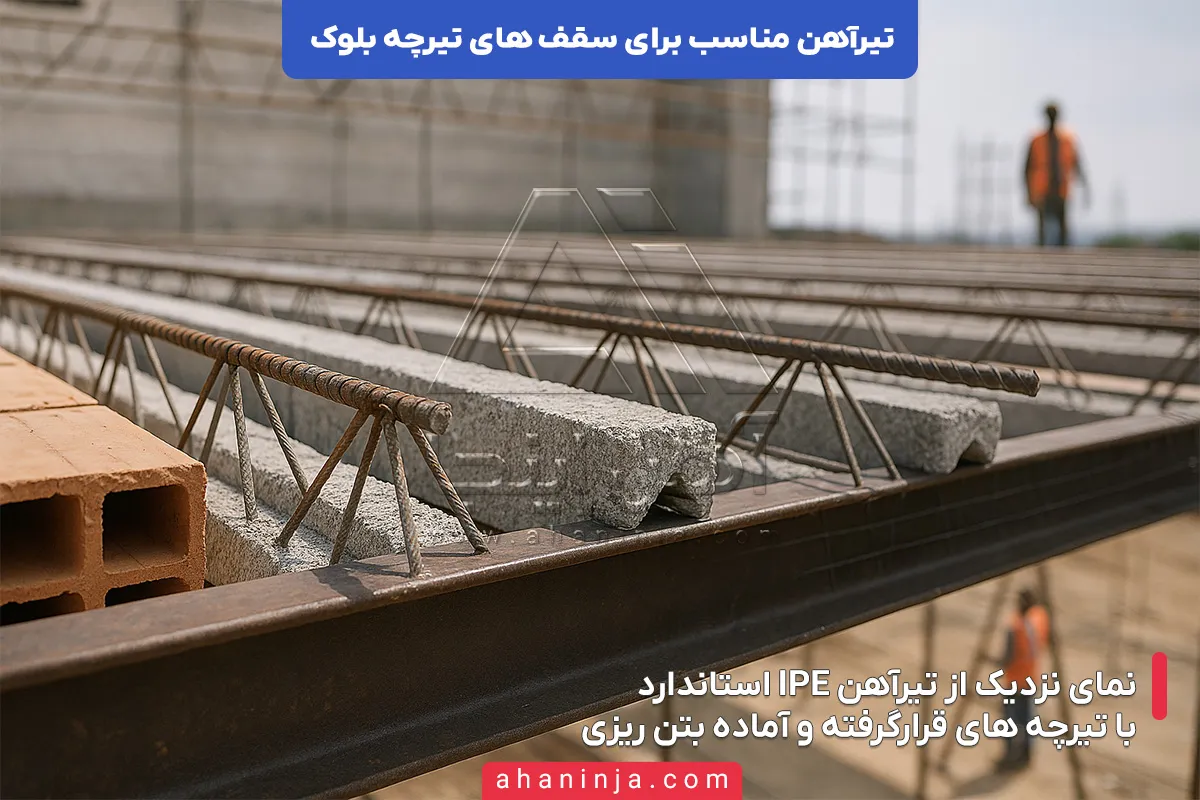

در اجرای سقف تیرچه بلوک، تیرآهن باید تکیه گاه مطمئن و بدون تاب برای تیرچه ها باشد. تیرآهن IPE دقیقاً همین ویژگی را دارد. بال های کاملاً موازی و صاف باعث می شوند که تیرچه ها بدون نیاز به تنظیم های وقت گیر روی تیرآهن قرار بگیرند. در پروژه های اجرایی واقعی دیده شده که هنگامی که تیرآهن IPE سالم و استاندارد باشد، سرعت نصب تیرچه ها و دقت تراز سقف به شکل چشمگیری افزایش پیدا می کند. این موضوع هم از نظر اقتصادی ارزش دارد و هم از نظر فنی، چون امکان اشتباه های انسانی را کاهش می دهد.

از نظر ظرفیت باربری هم تیرآهن IPE برای دهانه های ۳ تا ۵ متر گزینه کاملاً ایده آل است. مقاومت خمشی, مقاومت برشی, سختی جان, و پایداری پیچشی در این تیرآهن به گونه ای است که در برابر بارهای ترکیبی سقف تیرچه بلوک عملکردی مطمئن ارائه می دهد. به همین دلیل است که حتی در پروژه های کوچک مسکونی تا پروژه های اداری متوسط، مهندسان سازه به صورت پیش فرض از IPE استفاده می کنند.

یکی از مزایای مهم تیرآهن IPE، در دسترس بودن آن در کارخانه های معتبر ایرانی است. کارخانه هایی مثل ذوب آهن اصفهان, فایکو, یزد, شاهین بناب, و آریان فولاد سال هاست که این نوع تیرآهن را مطابق استاندارد تولید می کنند. همین دسترسی آسان، باعث می شود فرآیند تامین بار سریع تر و مطمئن تر باشد. در تجربه کارشناسان آهن اینجا، شاخه هایی که از کارخانه های معتبر تهیه شده اند، معمولاً وزن دقیق، سطح صاف، یکنواختی بال و مقاومت تعریف شده دارند و در محل پروژه بدون نیاز به اصلاح یا جایگزینی مورد استفاده قرار می گیرند.

در نهایت، تیرآهن IPE به دلیل وزن مناسب، قیمت اقتصادی، سازگاری با تیرچه ها، رفتار سازه ای قابل پیش بینی و اجرای سریع، بهترین گزینه برای سقف تیرچه بلوک در پروژه های معمولی تا نیمه سنگین است. اگر دهانه بیش از ۵ متر نباشد و بارگذاری سقف در محدوده استاندارد قرار گیرد، IPE هم از نظر فنی و هم از نظر هزینه، انتخاب بهینه و کاملاً مطمئنی است.

تیرآهن IPE چیست؟

در صنعت ساختمان‌سازی، یکی از حیاتی‌ترین مقاطع فولادی، تیرآهن IPE است. این نوع تیرآهن که مطابق با استاندارد اروپا (European I-Beam) تولید می‌شود، به‌دلیل مقاومت بالا، شکل مهندسی‌شده و وزن مناسب، در بیشتر پروژه‌های عمرانی و صنعتی کاربرد دارد، در این مقاله به تیرآهن IPE، ویژگی ها، کاربردها و مشخصات فنی آن می پردازیم:

بیشتر بخوانید

تیرآهن IPB

تیرآهن IPB که با نام بال پهن یا H-Beam هم شناخته می شود، یکی از قدرتمندترین و پایدارترین انواع تیرآهن در سازه های فولادی است. این تیرآهن به دلیل داشتن بال پهن تر, جان ضخیم تر, و مقطع پایدارتر نسبت به IPE، در بسیاری از پروژه هایی که نیاز به تحمل بارهای بالا، دهانه های بزرگ یا عملکرد لرزه ای قوی دارند، انتخاب حرفه ای تر و قابل اتکاتری محسوب می شود.

تفاوت اصلی IPB با IPE در شکل مقطع آن است. در IPB، بال ها بسیار پهن تر هستند و نسبت ضخامت بال به جان بیشتر است. همین ویژگی باعث افزایش مقاومت خمشی, سختی جانبی, و پایداری پیچشی می شود. به زبان ساده، تیرآهن IPB زیر بار خمشی کمتر دچار خیز می شود، در مقابل پیچش پایدارتر است و ظرفیت تحمل بار بیشتری دارد. این رفتار برای سقف هایی که دهانه بزرگ تر از معمول دارند یا بارگذاری سنگین تری بر آنها اعمال می شود، اهمیت زیادی دارد.

در سقف تیرچه بلوک، استفاده از IPB زمانی مطرح می شود که دهانه های سقف به ۵ تا ۷ متر می رسد یا زمانی که وزن سقف بیشتر از حد استاندارد باشد. مثلا در سقف هایی که بلوک سنگین تر یا ضخامت بتن بیشتر است، یا طبقات تجاری که بار زنده سنگین دارند، تیرآهن IPB عملکرد قابل اطمینانی ارائه می دهد. در این شرایط، سختی خمشی بالا, بال پهن, و پایداری پیچشی زیاد به شدت به کیفیت و ایمنی سقف کمک می کند.

یکی از نقاط قوت مهم تیرآهن IPB، رفتار بسیار خوب آن در برابر نیروهای جانبی و دینامیکی است. به دلیل چقرمگی مناسب و ضخامت کافی، این تیرآهن در شرایط زلزله عملکرد خوبی دارد و نیروی وارده را بهتر در سازه توزیع می کند. این موضوع باعث شده که در سازه های حساس و پروژه های خاص، مهندسان سازه IPB را به عنوان گزینه اصلی انتخاب کنند.

در اجرای سقف تیرچه بلوک، یکی از نکات مثبت IPB، قرارگیری بهتر تیرچه ها روی بال آن است. چون بال این نوع تیرآهن پهن تر است، تیرچه ها فضای بیشتری برای نشستن دارند و همین موضوع باعث افزایش دقت، سرعت اجرا و کاهش خطای انسانی می شود. بسیاری از مجریان باتجربه نسبت به اجرای سقف روی IPB حس بهتری دارند، چون بال پهن آن، احتمال لغزش تیرچه یا عدم قرارگیری درست را کاهش می دهد.

از نظر کیفیت ساخت هم، تیرآهن IPB معمولاً در کارخانه های بزرگ و با تجهیزات دقیق تولید می شود. کارخانه هایی مانند ذوب آهن اصفهان, فایکو, یزد, شاهین بناب, و ماهان تولیدکنندگان اصلی IPB در بازار ایران هستند. این کارخانه ها تیرآهن های بال پهن را با کنترل کیفیت دقیق، وزن مطابق استاندارد و سطح کاملاً یکنواخت عرضه می کنند. بنابراین وقتی بار IPB از برند معتبر تهیه شود، معمولاً شاخه ها بدون تاب، بدون پیچیدگی و با بال های کاملاً صاف به پروژه می رسند و آماده اجرا هستند.

در نهایت، تیرآهن IPB برای پروژه هایی که دهانه متوسط تا بزرگ دارند، بارهای سنگین تر روی سقف اعمال می شود، یا نیاز به عملکرد لرزه ای بهتر وجود دارد، بهترین گزینه است. این تیرآهن به دلیل مقاومت زیاد, پایداری بالا, و بال پهن, انتخاب حرفه ای تر و مطمئن تری نسبت به IPE است. البته به دلیل وزن بیشتر، قیمت آن هم بالاتر است؛ اما در پروژه هایی که ایمنی، پایداری، و عملکرد بلندمدت اهمیت دارد، این هزینه کاملاً توجیه پذیر است.

تیرآهن IPB چیست؟

در بسیاری از پروژه‌های عمرانی، صنعتی و ساختمانی، از تیرآهن IPB که به آن تیرآهن هاش (H-Beam) نیز گفته می‌شود، به‌عنوان یکی از اصلی‌ترین اجزای سازه استفاده می‌شود، در این مقاله به تیرآهن IPB، ویژگی ها، کاربردها و مزایای استفاده از آن می پردازیم:

بیشتر بخوانید

سایز های مناسب تیرآهن برای سقف تیرچه بلوک

انتخاب سایز تیرآهن در سقف تیرچه بلوک مستقیماً به دهانه، نوع کاربری، بار مرده و زنده، ضخامت بتن، نوع بلوک و نظر مهندس سازه بستگی دارد. اما در اجراهای واقعی، چند سایز مشخص بیشترین کاربرد را دارند و رفتار سازه ای قابل اطمینانی ارائه می دهند. در ادامه، سایز های مناسب تیرآهن برای سقف تیرچه بلوک را بررسی می کنیم:

• تیرآهن سایز 14
  تیرآهن سایز 14 برای دهانه های کوتاه و ساختمان هایی که وزن سقف سبک تر است، بهترین گزینه اقتصادی محسوب می شود. این سایز معمولاً در واحدهای مسکونی کوچک، سقف های کم تردد یا بخش هایی از سازه که بار زنده کمتری دارند، استفاده می شود.
  این تیرآهن ظرفیت تحمل بار مرده سقف های سبک, بلوک های سفالی یا پلی استایرن, و بارهای زنده معمولی را دارد؛ اما برای دهانه های بزرگ مناسب نیست. در اجرا مشاهده شده که سایز 14 برای دهانه های بیش از 3 متر توصیه نمی شود، زیرا ممکن است خیز بیشتری نسبت به سایزهای بزرگتر ایجاد کند.
• تیرآهن سایز 16
  این سایز پرمصرف ترین تیرآهن در سیستم سقف تیرچه بلوک است. علت محبوبیت آن ترکیب مناسب وزن, مقاومت خمشی, سختی جان, و هزینه قابل قبول است. تیرآهن سایز 16 معمولاً برای دهانه های 3 تا 4 متر انتخاب می شود و در اغلب پروژه های مسکونی و اداری عملکرد کاملاً قابل قبولی ارائه می دهد.
  در تجربه میدانی، سایز 16 حتی تحت بارگذاری نسبتاً سنگین نیز رفتار مناسبی داشته و خیز قابل کنترل ایجاد کرده است. به همین دلیل، بسیاری از مهندسین سازه این سایز را گزینه پایه برای سقف های تیرچه بلوک می دانند.
• تیرآهن سایز 18
  وقتی دهانه ها بزرگ تر باشد، وزن سقف بیشتر باشد یا سقف نیاز به سختی و مقاومت بیشتری داشته باشد، سایز 18 انتخاب استاندارد و مطمئنی است. این تیرآهن ظرفیت تحمل بارهای ترکیبی سنگین تر, دهانه های 4 تا 5 متر, و کاربری هایی مانند پارکینگ ها یا فضاهای پرتردد را دارد.
  مزیت مهم سایز 18، کنترل بهتر خیز, رفتار لرزه ای پایدارتر, و پایداری خمشی بالا است. در پروژه هایی که بلوک های سنگین سفالی استفاده می شود یا لایه بتن ضخیم تر است، سایز 18 معمولاً بهترین گزینه برای جلوگیری از تغییر شکل و لرزش سقف است.
• تیرآهن سایز 20 و بالاتر
  در پروژه های سنگین تر یا زمانی که دهانه های بزرگ تر از 5 متر باشند، مهندس سازه ممکن است سایزهای 20، 22 یا حتی 24 را پیشنهاد دهد. این سایزها معمولاً در کاربری هایی مانند سوله، سازه های نیمه صنعتی یا طبقات تجاری استفاده می شوند.
  تیرآهن های بزرگ تر به دلیل مقاومت خمشی و برشی بالا, بال پهن تر, و جان ضخیم تر, قابلیت تحمل بارهای شدیدتر را دارند. البته وزن بالاتر باعث افزایش هزینه می شود، اما برای سازه هایی که ایمنی و پایداری اهمیت بیشتری دارد، این انتخاب کاملاً منطقی است.

در مجموع، انتخاب سایز تیرآهن باید حتماً با نظر مهندس سازه انجام شود؛ اما در اجرا، سایزهای 14، 16 و 18 بیشترین کاربرد را دارند و برای دهانه های رایج ساختمان مناسب هستند.

استاندارد های لازم برای تیرآهن مناسب در سقف تیرچه بلوک

وقتی صحبت از انتخاب تیرآهن برای سقف تیرچه بلوک می شود، فقط سایز و نوع تیرآهن مطرح نیست؛ مهم تر از آن رعایت استانداردهایی است که تضمین می کنند تیرآهن در برابر بارهای مختلف، تغییر شکل، خمش و حتی رفتار لرزه ای عملکرد قابل اعتمادی داشته باشد. تیرآهنی که این استانداردها را نداشته باشد، حتی اگر از نظر ظاهر سالم به نظر برسد، می تواند در اجرا و در طول عمر سازه مشکلات جدی ایجاد کند.

اولین موضوع استانداردهای ابعادی است. تیرآهن مناسب باید دقیقاً مطابق جدول اشتال تولید شده باشد؛ یعنی وزن، ضخامت بال، ضخامت جان، ارتفاع و سایر ابعاد آن باید بدون نقص و در محدوده استاندارد باشد. خیلی از تیرآهن های سبک که در بازار دیده می شوند، وزن کمتری نسبت به اشتال دارند و همین موضوع باعث کاهش مقاومت خمشی و پایداری پیچشی می شود. همچنین یکنواختی ضخامت بال ها اهمیت زیادی دارد؛ چون اگر بال ها ضخامت متفاوت داشته باشند یا صاف نباشند، تیرچه ها روی تیرآهن درست قرار نمی گیرند و این موضوع در هنگام بتن ریزی مشکل ساز خواهد شد.

استانداردهای ظاهری و هندسی نیز نقش بسیار مهمی دارند. تیرآهن نباید تابیده، کج یا دچار اعوجاج باشد. هر گونه پیچش در طول تیرآهن موجب می شود تیرچه ها از تراز خارج شوند و سقف دچار شیب ناخواسته، جمع شدن بتن در یک قسمت یا ایجاد خیز نامتقارن شود. سطح تیرآهن باید یکنواخت، بدون خوردگی قابل توجه و بدون موج زدگی باشد. این موارد ساده به نظر می رسند، اما در کیفیت نهایی سقف تاثیر مستقیم دارند.

از نظر مکانیکی، تیرآهن باید دارای مقاومت تسلیم و مقاومت کششی استاندارد باشد تا هنگام تحمل بارهای ترکیبی، دچار تغییر شکل دائمی یا شکست ناگهانی نشود. وجود چقرمگی کافی برای مقاومت در برابر نیروهای لرزه ای و رفتار دینامیکی نیز بسیار ضروری است. تیرآهن های بی کیفیت معمولاً ساختار فولادی ضعیفی دارند و در شرایط بحرانی مثل زلزله یا بار ناگهانی رفتار غیر قابل پیش بینی نشان می دهند.

نکته مهم دیگر استاندارد تولید و برند سازنده است. تیرآهن هایی که توسط کارخانه های معتبر تولید می شوند، معمولا کنترل کیفیت دقیق تری دارند و شاخه ها با وزن واقعی و ابعاد صحیح به پروژه می رسند. کارخانه هایی مثل ذوب آهن اصفهان، فایکو، یزد و بناب سال هاست که تیرآهن های استاندارد ارائه می کنند و در اجرا ثابت شده که تیرآهن تولید شده توسط این کارخانه ها پایداری، سختی و دوام بیشتری دارد.

در مجموع، رعایت استانداردهای ابعادی، مکانیکی، ظاهری و تولیدی باعث می شود تیرآهن در سقف تیرچه بلوک نقش خود را به درستی ایفا کند و سقف در برابر بارهای مختلف، تغییر شکل و رفتار لرزه ای با اطمینان بیشتری عمل کند.

استاندارد های مربوط به تیرآهن

در صنعت ساخت‌وساز، تیرآهن یکی از مهم‌ترین مقاطع فولادی است که نقش اصلی در تحمل بارهای خمشی، انتقال نیرو به ستون‌ها و حفظ پایداری سازه دارد، کیفیت و عملکرد تیرآهن به طور مستقیم به رعایت استاندارد های تولید تیرآهن وابسته است، در این مقاله به استاندارد های مربوط به تیرآهن می پردازیم:

بیشتر بخوانید

نکات مهم هنگام خرید تیرآهن برای سقف تیرچه بلوک

وقتی صحبت از خرید تیرآهن برای سقف تیرچه بلوک می شود، موضوع فقط انتخاب سایز یا نوع تیرآهن نیست. کیفیت، استاندارد بودن، سلامت ظاهری، برند تولید کننده و حتی نحوه تحویل بار، همگی در عملکرد نهایی سقف تاثیر مستقیم دارند. در ادامه، نکات مهم هنگام خرید تیرآهن برای سقف تیرچه بلوک را توضیح می دهیم:

1. بررسی وزن تیرآهن و تطبیق آن با جدول اشتال
   یکی از اولین و مهم ترین نکات، کنترل وزن تیرآهن است. تیرآهنی که وزنش از جدول اشتال کمتر باشد، معمولاً تحت عنوان تیرآهن سبک شناخته می شود و این یعنی مقاومت خمشی, مقاومت برشی و پایداری پیچشی آن کمتر از مقدار استاندارد خواهد بود. استفاده از چنین تیرآهنی در سقف تیرچه بلوک می تواند باعث خیز زیاد, ترک های طولی در سقف و لرزش نامطلوب شود. همیشه وزن هر شاخه باید قبل از بارگیری کنترل شود.
2. انتخاب برند معتبر و کارخانه تولید کننده استاندارد
   کیفیت تیرآهن به کارخانه سازنده آن وابسته است. برندهایی مثل ذوب آهن اصفهان, فایکو, یزد, شاهین بناب و ماهان همواره تیرآهن هایی با وزن دقیق، سطح صاف و مقطع کاملاً استاندارد تولید می کنند. تیرآهن کارخانه های ضعیف تر معمولاً دچار تابیدگی, اعوجاج بال, یا کاهش ضخامت جان هستند و این موضوع در اجرای سقف تیرچه بلوک مشکل ساز می شود.
3. بررسی سلامت ظاهری و عدم وجود تاب یا اعوجاج
   تیرآهنی که تاب برداشته باشد یا بال آن موج دار باشد، اجازه نمی دهد تیرچه ها به شکل درست روی آن بنشینند و این موضوع باعث خروج از تراز سقف، جمع شدن بتن، و حتی ایجاد شیب ناخواسته می شود. قبل از خرید، باید کجی, پیچش, زنگ زدگی شدید, یا خوردگی لبه ها را بررسی کنید. تیرآهن مناسب باید سطح صاف، جان یکنواخت و بال های کاملاً هم راستا داشته باشد.
4. هماهنگی نوع و سایز تیرآهن با نقشه سازه
   یکی از اشتباهات رایج در کارگاه های ساختمانی، تغییر سایز تیرآهن بدون هماهنگی مهندس سازه است. هر تیرآهن باید دقیقاً مطابق نقشه سازه, بارگذاری سقف, نوع بلوک, و عرض دهانه انتخاب شود. استفاده از تیرآهن کوچکتر از مقدار تعیین شده، خطر تغییر شکل, لرزش, یا حتی کاهش ایمنی سقف را افزایش می دهد. همیشه سایز انتخابی باید دقیقاً همان باشد که مهندس سازه تایید کرده است.
5. بررسی یکنواختی ضخامت بال و جان تیرآهن
   در تیرآهن های غیر استاندارد، معمولاً ضخامت بال یا جان در طول شاخه یکسان نیست. این موضوع باعث می شود ظرفیت واقعی تیرآهن کمتر از مقدار مورد انتظار باشد و در برابر بار بتن, بلوک, و بار زنده مقاومت کافی نداشته باشد. ضخامت یکنواخت بال ها یکی از مهم ترین عوامل در قرارگیری درست تیرچه ها و اجرای دقیق سقف است.
6. تطبیق طول تیرآهن با دهانه و جلوگیری از وصله ناخواسته
   تیرآهن باید طول مناسب داشته باشد تا نیاز به وصله های خطرناک در میانه دهانه نباشد. وصله نادرست می تواند نقطه ضعف سازه باشد، مخصوصاً در سقف تیرچه بلوک که بارها مستقیماً به تیرآهن منتقل می شوند. همیشه قبل از خرید، طول مورد نیاز طبق نقشه بررسی شود.
7. کنترل بار قبل از ارسال و دریافت گواهی اصالت
   در پروژه های بزرگ، بهترین کار این است که بار توسط یک کارشناس بررسی شود. کنترل وزن، سلامت شاخه ها، برند درج شده روی تیرآهن و حتی بررسی بسته بندی شاخه ها اهمیت دارد. دریافت گواهی اصالت کالا و فاکتور رسمی نیز در خریدهای عمده ضروری است تا از استاندارد بودن بار مطمئن شوید.

با رعایت این نکات، احتمال خطا در خرید تیرآهن کاهش پیدا می کند و سقف تیرچه بلوک با کیفیت بهتر، دوام بیشتر و رفتار سازه ای پایدارتر اجرا خواهد شد.

جمع بندی

تیرآهن مناسب برای سقف تیرچه بلوک باید استاندارد، سالم، دارای وزن دقیق و مطابق جدول اشتال باشد. انتخاب درست این مقطع فولادی باعث می شود سقف در برابر بارهای مختلف، تغییر شکل، خیز و لرزش عملکرد مطمئن و ایمنی داشته باشد. اگر می خواهید خریدی مطمئن داشته باشید، بررسی وزن، کیفیت تولید، اصالت کارخانه و رعایت نقشه سازه از مهم ترین موارد هستند.

برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفه‌ای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
