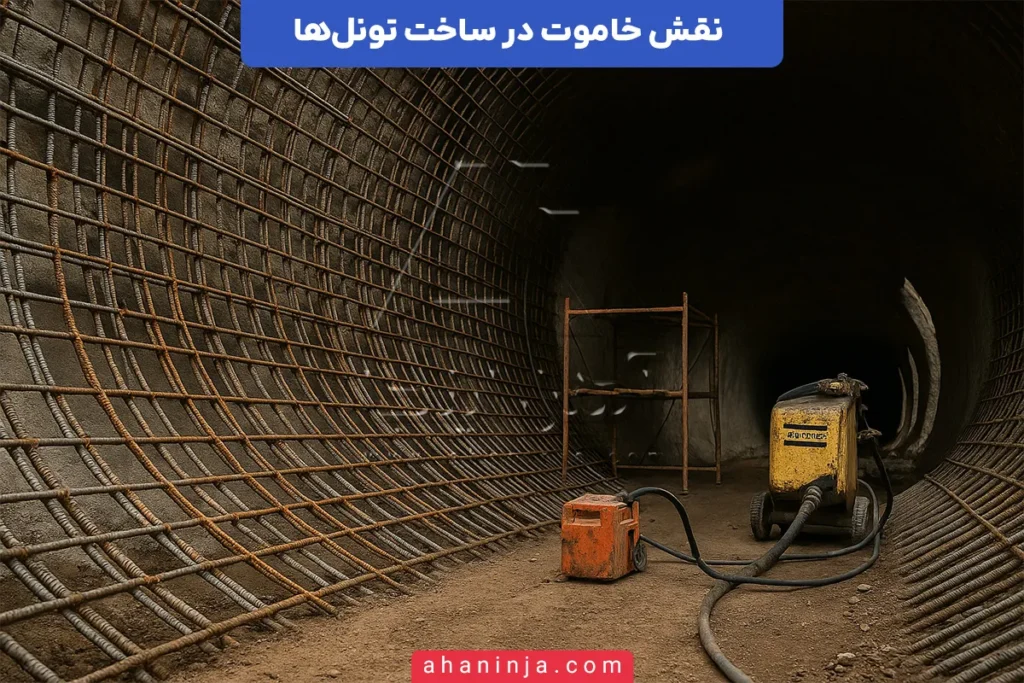

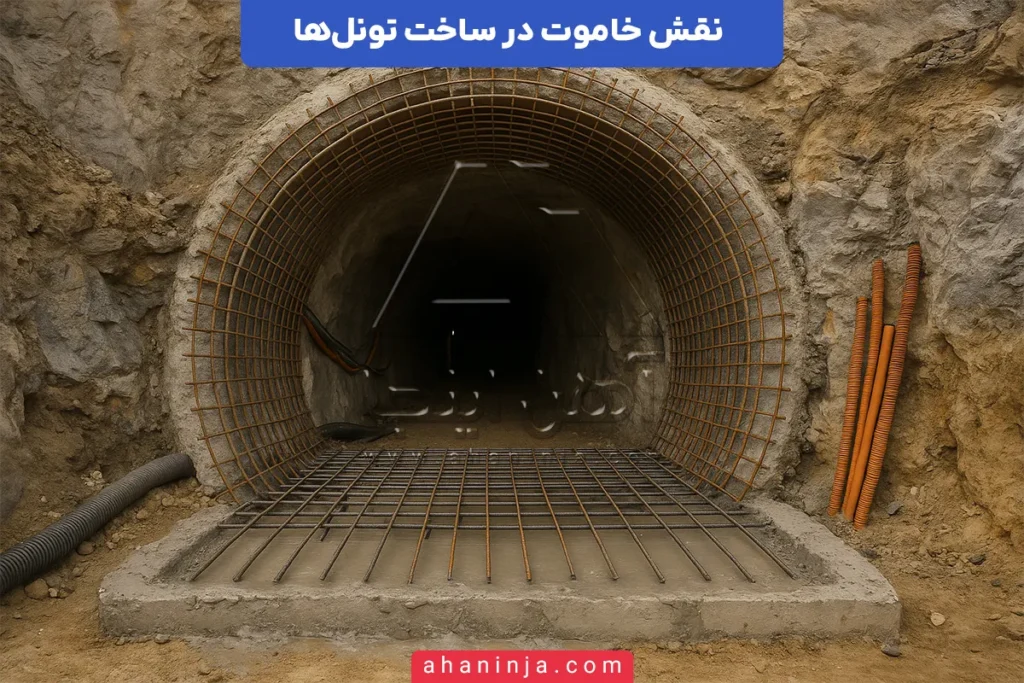

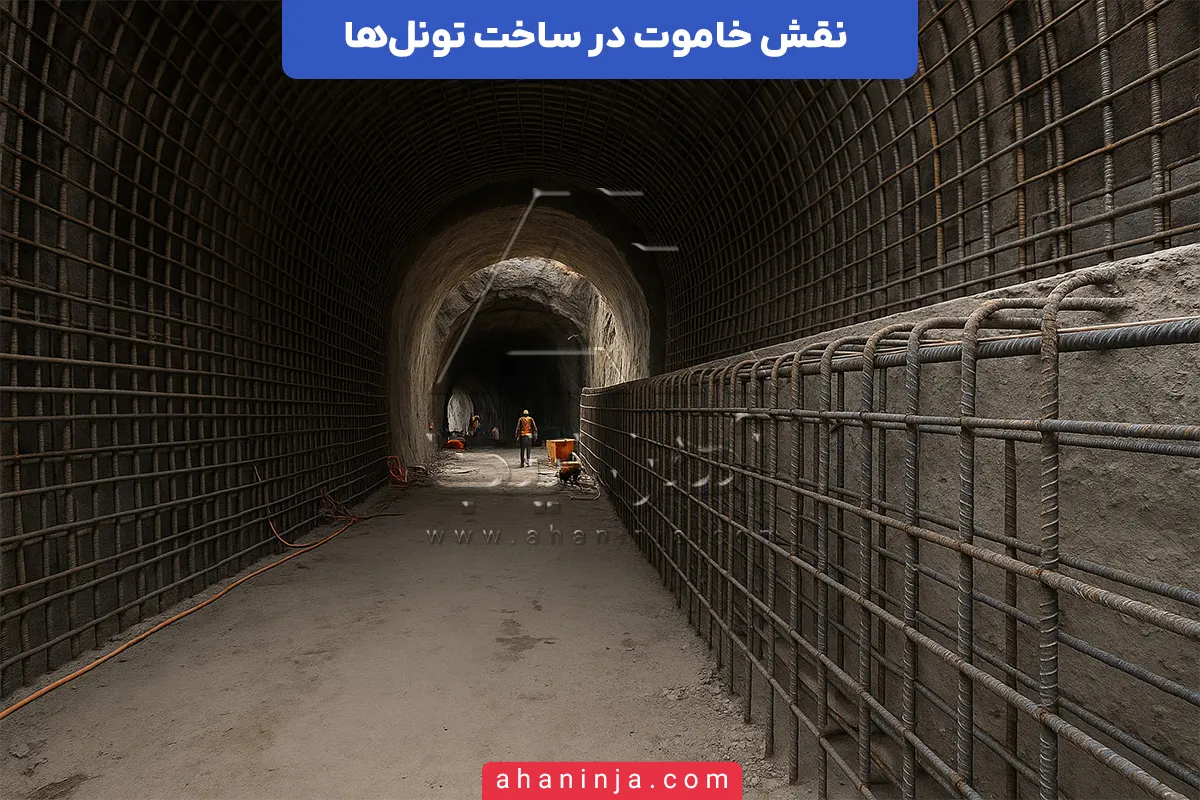

نقش خاموت در ساخت تونل‌ها + کاربردها و چالش‌ها
تونلسازی یکی از پیچیده‌ترین پروژه‌های عمرانی است که نیازمند دقت بالا در طراحی سازه، مقاوم‌سازی بتن و انتخاب مصالح تقویتی مناسب دارد. در این میان، خاموت به‌عنوان یکی از مهم‌ترین اجزای آرماتوربندی، نقشی کلیدی در پایداری سازههای زیرزمینی ایفا میکند. استفاده صحیح از خاموت در تونل‌ها، به‌ویژه در دیواره‌های بتنی قوسی و بخش‌هایی با فشار جانبی زیاد، از ترک‌خوردگی، نشست و حتی ریزش سازه جلوگیری میکند.
همچنین با توجه به اینکه حجم زیادی از میلگرد مصرفی در تونلسازی به خاموت اختصاص دارد، بررسی و اطلاع از قیمت روز خاموت اهمیت بالایی برای برآورد هزینه‌های پروژه و کنترل بودجه دارد.
در این مقاله به بررسی دقیق نقش خاموت در تونلسازی، کاربردهای فنی آن، چالشهای اجرایی و ضوابط آیین‌نامه‌ای مرتبط خواهیم پرداخت. پس در ادامه با آهن اینجا همراه باشید.
اهمیت خاموت در سازههای زیرزمینی تونل
در محیط‌های زیرزمینی مانند تونل‌ها، سازه با شرایط بسیار پیچیده‌ای مواجه است؛ از فشارهای جانبی و تنش‌های متمرکز گرفته تا رطوبت، تغییرات دمایی، ارتعاشات ناشی از عبور تجهیزات سنگین و بارهای لرزه‌ای. در چنین شرایطی، خاموت به‌عنوان عضو مکمل میلگردهای اصلی، وظیفه حفظ انسجام، کنترل نیروهای وارد بر سازه و بهبود عملکرد مقطع بتنی را بر عهده دارد. در ادامه، دلایل اهمیت خاموت در تونلسازی با جزئیات بیشتر بررسی میشود:
- افزایش مقاومت برشی مقاطع بتنی تونل
نیروهای برشی ناشی از فشارهای جانبی و نامتقارن در دیواره‌ها و سقف تونل‌ها یکی از عوامل اصلی گسیختگی در این سازه‌ها هستند. خاموتها با مهار میلگردهای طولی و ایجاد یک قفس تقویتی منظم در اطراف مقطع، موجب افزایش ظرفیت برشی بتن می‌شوند. این تقویت برشی به‌ویژه در نواحی بحرانی مانند نقاط اتصال یا نزدیک بازشوها، از شکست برشی ناگهانی که ممکن است به فروریزش موضعی منجر شود، جلوگیری میکند. - مهار تنش‌های جانبی و فشارهای زمین
در سازههای سطحی، فشار اصلی عمدتاً عمودی است، اما در تونل‌ها، نیروهای جانبی حاصل از فشار خاک و سربار نقش تعیین‌کننده‌ای دارند. خاموت به‌عنوان عامل مهاربند داخلی، باعث توزیع این نیروها در مقطع شده و تنش‌های متمرکز را به حداقل می‌رساند. در نتیجه، پایداری سازه در برابر فشارهایی که از طرف زمین به دیواره‌ها و سقف وارد می‌شوند، افزایش می‌یابد. - جلوگیری از ترک‌خوردگی و خردشدگی بتن
به‌دلیل رطوبت مداوم، حرارت بالای محیط یا تنش‌های کششی و فشاری، بتن در تونل مستعد ایجاد ترک‌های ریز و موضعی است. در صورت گسترش این ترکها، کاهش دوام سازه و نفوذ عوامل خورنده محتمل خواهد بود. خاموت با محصورسازی هسته مرکزی بتن و جلوگیری از انبساط و جداشدگی اجزای آن، نقش حیاتی در کاهش گسترش ترکها و بهبود رفتار شکننده بتن ایفا میکند. - افزایش شکل‌پذیری در برابر زلزله و بارهای دینامیکی
تونل‌ها در برابر زلزله نیازمند رفتار شکل‌پذیر هستند تا انرژی واردشده را جذب کرده و دچار گسیختگی ناگهانی نشوند. خاموت با تثبیت آرماتورها، ممانعت از شکستن ناگهانی بتن در اثر کشش‌های غیرمنتظره، و توزیع انرژی ضربه، موجب ارتقاء رفتار غیرخطی سازه و افزایش ایمنی آن در زمان وقوع زلزله میشود. همچنین در تونلهایی که در مجاورت خطوط ریلی یا تجهیزات سنگین هستند، بارهای دینامیکی ناشی از ارتعاشات نیز به‌خوبی کنترل میشود. - پایدارسازی شبکه آرماتور در شرایط خاص تونل
در تونلهایی با مقطع قوسی یا منحنی، آرایش و تثبیت آرماتورها بسیار حساس است. کوچک‌ترین جابه‌جایی آرماتورها در این نواحی، موجب افت عملکرد سازه میشود. خاموت با دربرگیری کامل میلگردهای طولی، موقعیت آن‌ها را حفظ کرده و اجازه نمی‌دهد در حین بتن‌ریزی یا به‌علت ارتعاشات، از جای خود منحرف شوند. این عملکرد در ارتقاء کیفیت اجرای آرماتوربندی بسیار مؤثر است. - کاهش خطر ریزش در زمان بهره‌برداری و نگهداری تونل
بسیاری از خرابی‌های دیرهنگام تونل‌ها ناشی از ضعف در تقویت موضعی یا نشست‌های محلی هستند. خاموت با ایجاد ساختار منسجم در بتن مسلح، از فروپاشی نقطه‌ای، ترک‌های پیشرونده یا تغییر شکل غیرمجاز دیواره‌ها جلوگیری میکند. در دوره بهره‌برداری بلندمدت، حضور خاموتهای اصولی باعث اطمینان از پایداری تونل حتی در برابر تغییرات شرایط ژئوتکنیکی و رطوبتی زمین میشود. - توزیع یکنواخت تنش در نواحی بحرانی مقطع
در قسمت‌هایی از تونل مانند تقاطع دیوار و سقف، محل عبور لوله‌ها یا بازشوهای فنی، تمرکز تنش پدیده‌ای اجتناب‌ناپذیر است. این تمرکز تنش می‌تواند موجب شکست موضعی یا گسترش ترک شود. خاموت در این نواحی با کنترل مسیر جریان نیرو و توزیع تنش در کل مقطع، عملکرد سازه‌ای یکنواخت‌تری ایجاد کرده و از ضعف‌های موضعی جلوگیری میکند. - کاهش آسیب‌پذیری در برابر خوردگی میلگردها
در تونلهایی که در معرض آب زیرزمینی، یون‌های کلر یا مواد شیمیایی قرار دارند، خوردگی میلگردها یکی از تهدیدات جدی است. خاموت با کمک به حفظ ضخامت پوشش بتن و کاهش نفوذپذیری سطحی، نقش مؤثری در محافظت غیرمستقیم از میلگردها ایفا میکند. علاوه بر آن، خاموتهای با روکش گالوانیزه یا اپوکسی، خود نیز مقاومت بالاتری در برابر خوردگی دارند. - تضمین عملکرد طولانی‌مدت سازه در محیط‌های مهاجم
یکی از اهداف اصلی در تونلسازی، ساخت سازه‌ای است که حداقل به‌مدت چند دهه بدون نیاز به تعمیرات اساسی عمل کند. خاموت با ایجاد پیوستگی و استحکام درون مقطع، از ضعف زودهنگام، نفوذ مواد مهاجم، شکست تدریجی و افت ظرفیت باربری جلوگیری کرده و عملکرد درازمدت و ایمن تونل را تضمین میکند. - رعایت الزامات آیین‌نامه‌ای و دستورالعملهای فنی پروژه
تمامی آیین‌نامه‌های معتبر مهندسی سازه از جمله ACI، BS، آییننامه بتن ایران (آبا) و استانداردهای خاص تونلسازی، استفاده از خاموت را در مقاطع مختلف الزامی کردهاند. عدم اجرای صحیح خاموتگذاری، می‌تواند منجر به رد نقشه‌ها، تأخیر در تأییدات ناظران فنی و حتی افزایش ریسک فنی و حقوقی پروژه شود.
در سازههای بتنی، استفاده از اجزای تقویتی نقش مهمی در افزایش ایمنی و پایداری دارد. خاموت، به‌عنوان یکی از اصلی‌ترین المان‌های فولادی در آرماتوربندی، وظیفه مهار نیروهای جانبی و حفظ انسجام میلگردهای طولی را برعهده دارد، دانستن ویژگی‌ها و نحوه درست اجرای خاموت در ساختمان، کمک‌به‌سزایی در تقویت هرچه بهتر ساختمان میکند:
بیشتر بخوانیدکاربردهای مهم خاموت در ساخت تونل
خاموت در پروژه‌های تونلسازی صرفاً یک عنصر مکمل نیست، بلکه یکی از اجزای اصلی برای تضمین استحکام، شکل‌پذیری و دوام سازه زیرزمینی محسوب میشود. با توجه به پیچیدگی‌های هندسی، شرایط بارگذاری و ریسک‌های اجرایی بالای تونل‌ها، کاربرد خاموتها به شکل جدی و هدفمند تعریف میشود. در ادامه، مهم‌ترین کاربردهای خاموت در ساخت تونل را به‌صورت مفصل بررسی می‌کنیم:
- تقویت دیواره و سقف تونل در برابر فشارهای شعاعی و محوری
تونل‌ها همواره تحت فشارهای زمین‌زاد از جهات مختلف قرار دارند. این فشارها باعث اعمال نیروهای شعاعی به دیواره‌ها و نیروهای محوری به سقف تونل می‌شوند. خاموت با دربرگیری منظم آرماتورهای طولی، مقاومت مقطع در برابر این نیروها را افزایش می‌دهد و از تغییر شکل یا شکست مقطع جلوگیری میکند. به‌ویژه در مقاطع دایره‌ای یا قوسی، خاموت عملکردی مشابه با یک حلقه تقویتی دارد که توزیع تنش در کل مقطع را متعادل می‌سازد. - کنترل ترک‌های ناشی از تنش‌های غیرمنتظره یا نشست زمین
در فرآیند حفاری یا در مراحل بهره‌برداری، ممکن است نشست‌های موضعی یا توزیع ناهمگن تنش در زمین اتفاق بیفتد. این پدیده‌ها سبب ایجاد ترک‌های کششی یا خمشی در بتن می‌شوند. خاموت با محصورکردن بتن و مهار آرماتورها، از گسترش این ترکها جلوگیری کرده و پایداری سازه را در برابر تغییرات زمینشناسی تضمین می‌نماید. - تثبیت موقعیت آرماتورهای طولی در مقاطع قوسی یا منحنی
یکی از پیچیدگی‌های اجرایی در تونلسازی، شکل دادن به شبکه آرماتور در مقاطع با انحنای زیاد است. در چنین مواردی، خاموت نقش کلیدی در حفظ آرایش دقیق میلگردهای طولی ایفا میکند. عدم استفاده صحیح از خاموت در این مقاطع ممکن است منجر به جابه‌جایی میلگردها در هنگام بتن‌ریزی و کاهش عملکرد سازه‌ای شود. - مهار نیروهای برشی در نواحی بحرانی مانند تقاطع دیوار و سقف تونل
در نقاط اتصال اجزای تونل مانند محل تلاقی دیوار و سقف، نیروهای برشی به‌صورت متمرکز ظاهر می‌شوند. خاموتها در این نواحی با ایجاد مقاومت عرضی کافی، مانع از بروز شکست‌های برشی ناگهانی می‌شوند و عملکرد اتصال اجزای سازه را بهبود می‌بخشند. - افزایش دوام بتن و جلوگیری از جداشدگی اجزای سازه‌ای
در تونلهایی که در معرض تغییرات رطوبتی، حمله شیمیایی یا چرخه‌های یخبندان و ذوب قرار دارند، امکان آسیب دیدن لایه‌های سطحی بتن بالاست. خاموت به حفظ انسجام بتن کمک میکند و با ایجاد یک ساختار منسجم، از جداشدگی هسته داخلی مقطع و افت مقاومت در طول زمان جلوگیری می‌نماید. - پشتیبانی از قالب‌بندی در حین بتن‌ریزی در مقاطع افقی یا بالاسری
در هنگام بتن‌ریزی سقف تونل یا اجرای بخش‌های بالاسری، خاموت با تثبیت موقعیت آرماتورها، امکان نگهداری صحیح قالب را فراهم میکند. این عملکرد در جلوگیری از جابه‌جایی شبکه آرماتور و دستیابی به پوشش بتنی یکنواخت مؤثر است. - کاهش تمرکز تنش در نواحی با بازشو یا قطع میلگرد اصلی
در برخی نقاط تونل مانند محل عبور تأسیسات، بازشوهای فنی یا محل تلاقی سازه با اجزای الحاقی، تمرکز تنش رخ می‌دهد. خاموت در این نواحی با مهار تنش‌ها و توزیع مجدد آن‌ها در اطراف مقطع، مانع از بروز ترک یا افت عملکرد موضعی میشود. - تسهیل در اجرای سیستم‌های مقاوم‌سازی ثانویه یا الحاقی
در برخی تونل‌ها پس از اتمام مرحله اولیه اجرا، سیستم‌های تقویتی ثانویه مانند صفحات FRP یا لایه‌های مقاوم‌سازی اضافه می‌شوند. حضور خاموتهای اصولی باعث تثبیت بستر این سیستم‌ها شده و فرآیند نصب آن‌ها را تسهیل میکند. - ایجاد شکل‌پذیری موضعی در محل‌های بحرانی جهت جذب انرژی ضربه‌ای
در تونلهایی که در معرض ارتعاشات ناشی از عبور قطار، خودروهای سنگین یا انفجارهای احتمالی هستند، خاموت در نقاط مشخص می‌تواند رفتار شکل‌پذیرتری ایجاد کند و مانع از شکست ناگهانی شود. این عملکرد مخصوصاً در طراحی تونل‌های ایمن‌سازی‌شده اهمیت دارد. - پاسخگویی به الزامات خاص معماری یا سازه‌ای در تونل‌های مدرن
در برخی پروژه‌های خاص مانند تونل‌های مترو، دسترسی شهری یا تونل‌های تأسیساتی، اشکال هندسی خاص یا الزامات زیبایی‌شناسی ممکن است وجود داشته باشد. خاموت با امکان‌پذیر کردن طراحی آزادانه‌تر مقاطع و حفظ عملکرد سازه‌ای در هندسه‌های غیراستاندارد، امکان تحقق این طراحی‌ها را فراهم میکند.
چالشهای اجرای خاموت در تونلسازی
اجرای خاموت در تونل‌ها برخلاف سازههای سطحی، با محدودیت‌ها و پیچیدگی‌های خاصی مواجه است. این محدودیت‌ها ناشی از شرایط محیطی زیرزمینی، شکل هندسی تونل، محدودیت تجهیزات و الزامات دقیق طراحی هستند. در ادامه، مهم‌ترین چالشهایی که مهندسان و مجریان پروژه در اجرای خاموت با آن مواجهاند به‌صورت تحلیلی بیان شده است:
- محدودیت فضا برای آرماتوربندی و جایگذاری خاموت
فضای کاری محدود در تونل‌ها، به‌ویژه در مراحل اولیه حفاری یا در تونلهایی با قطر کوچک، اجرای آرماتوربندی را دشوار می‌سازد. این محدودیت موجب سختی در حمل، چیدمان و جایگذاری خاموتها به‌ویژه در مقاطع قوسی میشود و ممکن است دقت کار را کاهش دهد. علاوه بر آن، تداخل با تجهیزات قالب‌بندی یا تأسیسات دیگر، چالش جانبی ایجاد میکند. - دشواری خم‌کاری و شکل‌دهی خاموت برای مقاطع خاص تونل
بسیاری از تونل‌ها دارای مقاطعی با انحنای خاص یا اشکال غیراستاندارد هستند. در چنین مواردی، خاموتها باید مطابق با هندسه خاص آن قسمت خم‌کاری شوند که نیازمند دستگاه‌های خاص، نیروی ماهر و دقت بالا در قالب‌سازی است. در صورت عدم دقت در این مرحله، هم‌پوشانی مناسب با میلگردهای طولی اتفاق نمی‌افتد و کیفیت تقویت سازه کاهش می‌یابد. - شرایط محیطی سخت: رطوبت بالا، دمای متغیر و کم‌نوری محل اجرا
محیط مرطوب و تاریک تونل‌ها اجرای خاموتگذاری را پیچیده‌تر میکند. در برخی موارد، سطح میلگردها به‌دلیل رطوبت دائمی لغزنده شده و چسبندگی بتن کاهش می‌یابد. همچنین در محیط‌های سرد یا گرم، تغییرات ابعادی مصالح و خستگی نیروی کار، دقت اجرای خاموت را تحت‌تأثیر قرار می‌دهد. - افزایش احتمال خوردگی خاموت در محیط‌های مهاجم زیرزمینی
تونلهایی که در مجاورت منابع آب زیرزمینی شور، خاک‌های سولفاته یا محیط‌های اسیدی اجرا می‌شوند، به‌شدت در معرض خوردگی میلگردها هستند. در چنین شرایطی، خاموت بدون پوشش مناسب، دچار زنگ‌زدگی میشود و عملکرد تقویتی خود را در بلندمدت از دست می‌دهد. اجرای دقیق پوشش بتنی و استفاده از خاموتهای گالوانیزه یا اپوکسی‌پوش در این شرایط هزینه‌بر و زمان‌بر است. - نیاز به هماهنگی دقیق با دیگر اجزای سازه‌ای مانند تأسیسات، مهاربندها و بازشوها
وجود مسیرهای عبور کابل، لوله‌های تهویه، مهاربندهای موقتی یا بازشوهای طراحی‌شده در سازه تونل، باعث محدود شدن فضا و تغییر در آرایش خاموتگذاری میشود. برای هماهنگ‌سازی دقیق خاموت با این اجزا، نیاز به نقشه‌برداری سه‌بعدی دقیق، طراحی جزئیات پیچیده و دقت اجرایی بسیار بالاست. بی‌توجهی به این موارد می‌تواند منجر به ضعف ساختاری در آن نقاط شود. - نیاز به نیروی کار ماهر و آموزش‌دیده در شرایط دشوار تونلسازی
اجرای خاموت در تونل برخلاف محیط‌های باز، نیازمند کار در فضاهای بسته، با تهویه محدود، نور کم و گاهی در ارتفاع یا شیب است. این شرایط مستلزم حضور کارگران حرفه‌ای با مهارت بالا در آرماتوربندی زیرزمینی است. نبود چنین نیرویی باعث افت کیفیت اجرای خاموت و کاهش ایمنی سازه خواهد شد. - دشواری در کنترل کیفیت و نظارت میدانی در فضای محدود
عملیات بازرسی، کنترل کیفیت و تست‌های غیرمخرب بر روی خاموتها در تونل‌ها به‌دلیل فضا و دسترسی محدود، به‌سختی انجام میشود. همین مسئله باعث میشود اشکالات اجرایی مانند کاستی در فاصله‌گذاری، خم‌کاری نادرست یا قرارگیری ناقص خاموتها دیر تشخیص داده شده و اصلاح آن‌ها هزینه‌بر و دشوار باشد. - تداخل با سیستم قالب‌بندی خاص تونل‌ها
در بسیاری از پروژه‌های تونل، سیستم قالب‌بندی لغزنده یا سفارشی برای سرعت اجرای بتن استفاده میشود. خاموتگذاری باید پیش از نصب قالب و در هماهنگی کامل با آن انجام شود. کوچک‌ترین ناهماهنگی می‌تواند منجر به جابه‌جایی خاموت در زمان بتن‌ریزی، کاهش پوشش بتن یا حتی گیرکردن قالب در بتن تازه شود. - افزایش زمان اجرا و هزینه‌های نیروی انسانی به‌دلیل پیچیدگی عملیات
فرآیند ساخت و نصب خاموت در تونل نسبت به ساختمان‌های معمولی زمان‌برتر و نیازمند ابزارهای دقیق‌تری است. این مسئله منجر به افزایش زمان اجرا و هزینه‌های مستقیم پروژه میشود. در پروژه‌هایی با محدودیت زمانی یا بودجه‌ای، این افزایش هزینه ممکن است تصمیم‌گیرندگان را به سمت حذف یا ساده‌سازی غیر اصولی خاموتگذاری سوق دهد که بسیار خطرناک است. - محدودیت در انتقال و جابه‌جایی خاموتهای حجیم در داخل تونل
ورود خاموتهای شکل‌داده‌شده به درون تونل، به‌ویژه در تونلهایی با مقاطع محدود یا مسیرهای دسترسی دشوار، نیاز به برنامه‌ریزی دقیق برای حمل، تخلیه و نصب دارد. در غیر این صورت، آسیب فیزیکی به خاموتها، انحراف از نقشه اجرایی یا اتلاف وقت به‌دلیل مسدودشدن مسیر تردد ممکن است رخ دهد.
انواع خاموتهای مورد استفاده در تونلسازی
تنوع شکل، آرایش و نوع خاموت مورد استفاده در تونلسازی، کاملاً به شرایط زمینشناسی، هندسه مقطع تونل، نوع بارگذاری و سطح عملکرد مورد انتظار از سازه بستگی دارد. برخلاف پروژه‌های سطحی که معمولاً خاموتهای ساده و استاندارد کفایت می‌کنند، در تونل‌ها نیاز به استفاده از خاموتهای خاص و هدفمند وجود دارد؛ چرا که فشارهای شعاعی، تنش‌های پیچشی، و شکل‌های قوسی یا منحنی مقطع، الزام به طراحی دقیق‌تری را ایجاد می‌کنند.
در ادامه مقاله، با بررسی دقیق انواع خاموتهایی که در تونلسازی کاربرد دارند آشنا می‌شویم؛ از خاموتهای بسته رایج گرفته تا خاموتهای مارپیچی، دوشاخه و دوبل که هرکدام ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارند:
خاموت بسته
خاموت بسته یکی از متداول‌ترین و پرکاربردترین انواع خاموت در سازههای بتن‌آرمه است که به‌صورت یک حلقه کامل، میلگردهای طولی را در بر می‌گیرد. این نوع خاموت معمولاً با استفاده از یک میلگرد خم‌شده به شکل مربع، مستطیل یا گاهی ذوزنقه‌ای ساخته میشود و دو سر آن با قلاب ۹۰ یا ۱۳۵ درجه به‌صورت هم‌پوشان بسته میشود تا یکپارچگی کامل آن تضمین گردد.
در تونلسازی، به‌ویژه در دیواره‌های عمودی یا مقاطعی که بارگذاری عمدتاً از جهت جانبی اعمال میشود، خاموت بسته انتخاب اول مهندسان است؛ چراکه در چنین شرایطی حفظ انسجام مقطع و کنترل نیروهای برشی امری حیاتی است.
ویژگی‌های فنی خاموت بسته:
- پوشش کامل مقطع عرضی میلگردهای طولی و ایجاد قفس تقویتی منسجم
یکی از برجسته‌ترین مزایای خاموت بسته، توانایی آن در دربرگرفتن کامل آرماتورهای طولی مقطع بتن است. این ویژگی باعث میشود خاموت مانند یک قفس بسته عمل کرده و تمامی میلگردهای طولی را در محل دقیق خود نگه دارد. در تونلهایی که تحت فشارهای جانبی زیاد قرار دارند، این قفسه‌بندی باعث جلوگیری از جابه‌جایی، کمانش یا خم شدن میلگردها در اثر نیروهای فشاری یا برشی میشود. به‌عنوان مثال، در دیواره‌های عمودی تونل که با خاک سست احاطه شده‌اند، حفظ آرایش دقیق آرماتورها تنها با استفاده از خاموت بسته ممکن است. - رفتار مقاومتی عالی در برابر نیروهای برشی و پیچشی سازه‌ای
در سازه‌هایی که تحت تأثیر بارهای جانبی و پیچشی قرار دارند، مانند سقف‌های قوسی تونل یا محل‌های تقاطع اجزای بتنی، خاموت بسته عملکرد بسیار مناسبی از خود نشان می‌دهد. به‌دلیل بسته بودن کامل حلقه، این نوع خاموت قادر است نیروهای برشی را به‌صورت یکنواخت در طول مقطع توزیع کند و از ایجاد نقاط ضعف موضعی جلوگیری نماید. در صورت وقوع زلزله یا عبور تجهیزات سنگین از داخل تونل، این ویژگی کمک میکند که تنش‌های ناشی از ارتعاشات به شکل مؤثر جذب شده و از گسیختگی ناگهانی جلوگیری شود. - قابلیت خم‌کاری متنوع بر اساس شکل مقطع تونل
بسته به نوع تونل، خاموت بسته را می‌توان به شکل مربع، مستطیل، ذوزنقه یا حتی چندضلعی‌های نامنظم فرم‌دهی کرد. این انعطاف‌پذیری باعث میشود در تونلهایی با مقاطع خاص یا تغییرات هندسی مکرر، بتوان خاموت را دقیقاً متناسب با نیاز سازه طراحی کرد. مثلاً در تونل‌های مترو با مقاطع بیضوی یا در تونل‌های صنعتی با مقاطع چند وجهی، این امکان وجود دارد که خاموت کاملاً مطابق با هندسه طراحی خم شود، بدون اینکه یکپارچگی آن از بین برود. - تطابق کامل با آیین‌نامه‌ها و دستورالعملهای طراحی لرزه‌ای و تونلسازی
بر اساس الزامات آیین‌نامه‌های معتبر بین‌المللی مانند ACI 318، BS EN، و آییننامه بتن ایران (آبا)، استفاده از خاموت بسته در نواحی بحرانی سازههای بتن‌آرمه از جمله دیوارهای برشی، ستون‌ها و به‌ویژه تونل‌ها ضروری است. این آیین‌نامه‌ها به‌ویژه در شرایط لرزه‌خیز، تأکید دارند که خاموت باید به‌صورت بسته با قلاب ۱۳۵ درجه و با فاصله‌گذاری دقیق اجرا شود. رعایت این استانداردها در تونلسازی موجب افزایش شکل‌پذیری، کنترل ترک و ارتقاء ضریب اطمینان سازه میشود. در پروژه‌هایی که نیاز به تأیید مشاوران و ناظران بین‌المللی دارند، استفاده از خاموت بسته مطابق با استانداردها، اطمینان از کیفیت و پذیرش فنی را به همراه دارد.
نقش خاموت بسته در تونلسازی:
در دیواره‌های مستقیم تونل، خاموت بسته نقش ستون فقرات مقاومتی مقطع را بازی میکند. این خاموتها نه‌تنها موجب تثبیت مکانیکی آرماتورها در برابر فشار خاک و سربار می‌شوند، بلکه در کنترل ترک‌های برشی، جلوگیری از جداشدگی بتن و افزایش شکل‌پذیری سازه نیز مؤثر هستند. همچنین در نقاط بحرانی مانند محل‌های تغییر مقطع یا نواحی نزدیک به بازشوها، خاموت بسته بهترین گزینه برای حفظ پایداری سازه‌ای است.
خاموت مارپیچی
خاموت مارپیچی یا خاموت پیچ‌شکل، نوعی از آرماتور عرضی است که به‌صورت یک حلقه ممتد و پیوسته با چرخش حلزونی به دور میلگردهای طولی پیچیده میشود. برخلاف خاموتهای بسته معمولی که هرکدام به‌صورت قطعه‌ای مجزا اجرا می‌شوند، خاموت مارپیچی در امتداد محور عضو بتنی به‌صورت یکپارچه و پیوسته ادامه دارد. این ساختار پیوسته باعث ایجاد یک محصورسازی دائمی و یکنواخت در تمام طول مقطع میشود.
در تونلسازی، به‌ویژه در نواحی قوسی و مقاطع دایره‌ای، خاموت مارپیچی عملکرد بسیار قابل‌توجهی دارد. چون توزیع بار در چنین مقاطعی به‌صورت شعاعی و حلقوی است، این نوع خاموت با شکل هندسی خود، کاملاً با الگوی تنش‌ها هماهنگ شده و نقش مقاوم‌سازی موثری ایفا میکند.
ویژگی‌های فنی خاموت مارپیچی:
- پوشش پیوسته و بدون گسست در طول عضو سازه‌ای
خاموت مارپیچی برخلاف خاموتهای بسته معمول، گسست یا درز اجرایی ندارد. همین پیوستگی باعث میشود که فشارهای وارد شده بر بتن در طول کل مقطع به‌صورت یکنواخت جذب و پخش شود. در مقاطع دایره‌ای یا بیضوی که تحت تنش‌های شعاعی و محوری قرار دارند، این ویژگی به‌طور ویژه مؤثر است. به‌عنوان مثال، در تونلهایی که با سپرهای مکانیزه TBM حفاری می‌شوند و مقطع آن‌ها کاملاً دایره‌ای است، خاموت مارپیچی بیشترین هماهنگی را با شکل مقطع دارد. - افزایش چشمگیر شکل‌پذیری و توان جذب انرژی سازه
به‌دلیل پیوستگی هندسی و عدم وجود قلاب یا درز اجرایی، خاموت مارپیچی عملکرد بسیار بهتری در برابر بارهای چرخه‌ای و دینامیکی از خود نشان می‌دهد. این عملکرد در تونلهایی که در معرض ارتعاشات متناوب، ضربه‌های مکانیکی یا خطر زلزله هستند، اهمیت دوچندان دارد. در واقع، خاموت مارپیچی می‌تواند انرژی واردشده را با پخش تنش در کل مقطع، جذب کرده و مانع شکست موضعی سازه شود. - تناسب عالی با مقاطع قوس‌دار و هندسه دایره‌ای تونل‌ها
در بسیاری از پروژه‌های زیرزمینی، مقطع تونل به‌صورت دایره کامل یا قوس‌های متوالی طراحی میشود تا مقاومت بهینه‌ای در برابر فشارهای محیطی داشته باشد. در این حالت، اجرای خاموتهای چهارضلعی با زوایای تند، هم سخت‌تر است و هم از نظر توزیع تنش، عملکرد بهینه ندارد. خاموت مارپیچی با فرم چرخشی خود، بدون ایجاد گوشه‌های تیز، تنش‌ها را در راستای سازه توزیع کرده و با شکل مقطع سازه به‌خوبی هم‌راستا میشود. - کاهش نقاط تمرکز تنش در اطراف آرماتورها
در خاموتهای بسته، گاهی در محل اتصال قلاب‌ها یا درزها، تمرکز تنش به وجود می‌آید که می‌تواند در بلندمدت موجب ایجاد ترک‌های موضعی در بتن شود. در حالی که خاموت مارپیچی با نبود قلاب و اتصال نقطه‌ای، این نقاط تمرکز تنش را حذف کرده و در نتیجه، پایداری مکانیکی سازه را بهبود می‌بخشد. این موضوع به‌ویژه در تونلهایی که در معرض بارگذاری مستمر یا نوسانات فشار محیطی هستند، اهمیت زیادی دارد. - ایجاد مقاومت بالاتر در برابر فشارهای بیرونی و نشست‌های ناگهانی
ساختار مارپیچی به دلیل شکل هندسی خاص، مقاومت بسیار مناسبی در برابر نشست‌های موضعی یا فشارهای غیریکنواخت از طرف خاک دارد. در تونلهایی که از لایه‌های خاکی متنوع یا سست عبور می‌کنند، خاموت مارپیچی می‌تواند بدون نیاز به افزایش قطر میلگرد یا حجم بتن، عملکرد مقاومتی کلی مقطع را ارتقاء دهد.
نقش خاموت مارپیچی در تونلسازی:
خاموت مارپیچی در تونلسازی به‌عنوان گزینه‌ای پیشرفته و مقاوم برای مقاطع دایره‌ای، بیضوی و قوسی شناخته میشود. این نوع خاموت، به‌دلیل شکل خاص، نه‌تنها باعث افزایش شکل‌پذیری و ایمنی تونل در برابر زلزله و ارتعاشات میشود، بلکه در شرایطی که قالب‌بندی پیچیده است یا نیاز به اجرای سریع وجود دارد، به‌عنوان راه‌حلی مؤثر و سریع‌الاجرا استفاده میشود.
در پروژه‌های زیرزمینی که در آن‌ها سرعت اجرا، دوام سازه، کاهش نقاط ضعف و هماهنگی هندسی با مقطع اهمیت دارد، خاموت مارپیچی می‌تواند گزینه‌ای بهینه و مقرون‌به‌صرفه باشد.
خاموت مارپیچ یکی از انواع خاص خاموت در آرماتوربندی بتن‌آرمه است که به‌دلیل شکل هندسی خاص و عملکرد یکنواخت آن در توزیع تنش، در سازههای خاص مانند ستون‌های دایره‌ای، سازههای لرزه‌ای و پروژه‌های با فرم پیچیده مورد استفاده قرار می‌گیرد، در این مقاله به ویژگی های خاموت مارپیچ می پردازیم:
بیشتر بخوانیدخاموت دو شاخه
خاموت دوشاخه نوعی خاموت باز است که برخلاف خاموت بسته و مارپیچی، به‌صورت U شکل یا نیم‌دایره طراحی شده و تنها بخشی از مقطع را محصور میکند. این نوع خاموت معمولاً در شرایطی استفاده میشود که قالب‌بندی باز باشد یا دسترسی کامل به همه وجه‌های مقطع امکان‌پذیر نباشد. خاموت دوشاخه از دو سر باز تشکیل شده و با استفاده از قلاب، جوش یا گیره‌های مکانیکی به میلگردهای طولی متصل میشود تا آرایش آرماتوربندی حفظ شود.
در تونلسازی، خاموت دوشاخه در دیواره‌هایی با دسترسی یک‌طرفه یا مقاطع باز، مانند شاتکریت اولیه یا دیواره‌هایی که هنوز مقطع کامل بسته نشده، کاربرد دارد. همچنین در محل‌هایی که اجرای خاموت بسته یا مارپیچ از نظر اجرایی ممکن نیست، خاموت دوشاخه به‌عنوان جایگزین موقت یا مکمل استفاده میشود.
ویژگی‌های فنی خاموت دوشاخه:
- سهولت نصب در قالب‌های باز یا نیمه‌بسته تونل
یکی از اصلی‌ترین مزایای خاموت دوشاخه، امکان اجرای آسان در شرایطی است که مقطع تونل هنوز به‌طور کامل بسته نشده و فضای مانور برای نصب خاموت بسته وجود ندارد. این خاموت به‌راحتی از یک سمت به دور آرماتورهای طولی پیچیده میشود و با قلاب یا گیره ثابت می‌گردد. این ویژگی در کاهش زمان نصب و تسهیل عملیات در مراحل ابتدایی ساخت تونل مؤثر است. - مناسب برای نقاطی با محدودیت فضایی یا دسترسی دشوار
در برخی تونل‌ها، به‌ویژه در محل‌های تلاقی با چاهک‌های عمودی، اتصالات سازه‌ای، محل عبور تأسیسات یا بخش‌هایی که به‌صورت مرحله‌ای اجرا می‌شوند، فضای کافی برای نصب خاموت بسته وجود ندارد. خاموت دوشاخه به‌دلیل ساختار باز خود، قابلیت نصب در این نواحی را دارد و می‌تواند به‌صورت مقطعی نقش نگهدارنده میلگردهای طولی را ایفا کند. - امکان تولید و خم‌کاری سریع‌تر در محل پروژه
شکل ساده U یا نیم‌دایره‌ای خاموت دوشاخه باعث میشود که نیازی به خم‌کاری پیچیده یا تجهیزات خاص نداشته باشد. در بسیاری از کارگاه‌های تونلسازی، این نوع خاموت به‌سرعت در محل پروژه تولید و نصب میشود که برای پروژه‌هایی با محدودیت زمانی، مزیت قابل توجهی به شمار می‌رود. - قابلیت استفاده در ترکیب با سیستم‌های مقاوم‌سازی ثانویه
در بسیاری از تونل‌ها، پس از اجرای شاتکریت اولیه یا پوشش موقتی، مقاوم‌سازی ثانویه با بتن‌ریزی نهایی انجام میشود. در این مرحله، خاموت دوشاخه می‌تواند به‌عنوان عنصر اتصال‌دهنده بین پوشش اولیه و آرماتورهای اصلی عمل کند. همچنین در صورت نصب المان‌های مقاوم‌سازی مانند مش‌های فلزی یا صفحات کامپوزیتی، از خاموت دوشاخه برای تثبیت این اجزا استفاده میشود.
نقش خاموت دوشاخه در تونلسازی:
نقش خاموت دوشاخه در تونلسازی معمولاً به‌عنوان گزینه اجرایی جایگزین یا مکمل تعریف میشود؛ نه به‌عنوان سیستم مقاومتی اصلی. این نوع خاموت در مرحله اول اجرای تونل، به‌ویژه در شرایط خاص، بسیار مؤثر است و می‌تواند انسجام اولیه آرماتوربندی را پیش از تکمیل نهایی سازه فراهم کند. همچنین در مقاطع نیم‌سازه‌ای، بازشوهای فنی یا نواحی با اشکال غیرمتعارف، حضور خاموت دوشاخه کمک میکند تا انسجام و موقعیت میلگردها حفظ شود.
البته باید توجه داشت که خاموت دوشاخه به‌تنهایی توانایی ایجاد مقاومت برشی یا پیچشی بالا را ندارد و باید در ترکیب با دیگر خاموتها یا شبکه‌های مقاوم‌سازی مورد استفاده قرار گیرد. به همین دلیل، استفاده از این خاموت معمولاً با محاسبات دقیق سازه‌ای و در هماهنگی با نقشه‌های اجرایی صورت می‌گیرد.
خاموت دوبل
خاموت دوبل به ترکیبی از دو خاموت بسته یا نیمه‌بسته گفته میشود که به‌صورت هم‌زمان و در کنار هم در یک مقطع بتن‌آرمه نصب می‌شوند. هدف از استفاده از این خاموتها، افزایش ظرفیت تحمل برشی و فشاری در مقاطع بحرانی است؛ جایی‌که بارهای وارده بر سازه از مقادیر طراحی معمول فراتر رفته و نیاز به مقاومت اضافی وجود دارد.
در تونلسازی، خاموت دوبل اغلب در نواحی با بارگذاری سنگین، فشارهای جانبی غیرمتقارن، یا خطر تمرکز تنش بالا استفاده میشود. همچنین در مناطقی از تونل که با لایه‌های زمین ناپایدار، زلزله‌خیز یا دارای سربار زیاد مواجهاند، این نوع خاموت نقش تقویتی حیاتی ایفا میکند.
ویژگی‌های فنی خاموت دوبل:
- افزایش سطح مقطع فولادی آرماتور عرضی در مقاطع بحرانی
نصب دو خاموت مجزا در یک ناحیه، باعث میشود مقدار میلگرد مصرفی در عرض مقطع افزایش یابد. این ویژگی، مقاومت برشی بتن را تا حد قابل توجهی بالا میبرد. به‌طور خاص در تونلهایی که در عمق زیاد قرار دارند و فشار جانبی از حد معمول بیشتر است، استفاده از خاموت دوبل باعث اطمینان از عدم گسیختگی برشی یا موضعی در دیواره‌ها میشود. - افزایش قابلیت مهار آرماتورهای طولی در دو لایه مجزا
در مقاطع ضخیم‌تر یا در دیواره‌هایی که دارای آرماتورهای طولی در دو لایه هستند، خاموت دوبل می‌تواند به‌صورت مستقل، هر لایه را مهار کند. این موضوع هم پایداری هندسی آرماتورها را افزایش می‌دهد و هم از جابه‌جایی آن‌ها در زمان بتن‌ریزی جلوگیری میکند. - تقویت مکانیکی نواحی تغییر مقطع یا بازشوهای بزرگ در تونل
در محل‌هایی که مقطع تونل تغییر میکند (مانند ورودی ایستگاه، محل اتصال تونل به چاه عمودی، یا محل نصب تأسیسات بزرگ)، خاموت دوبل باعث افزایش پیوستگی بتن، توزیع بهتر تنش و جلوگیری از تمرکز نیروها میشود. همچنین اطراف بازشوهای بزرگ یا نواحی تلاقی اجزای سازه‌ای، خاموت دوبل مانع از گسترش ترک‌های موضعی می‌گردد. - بهبود رفتار شکل‌پذیری در برابر زلزله و ارتعاشات متناوب
استفاده از دو خاموت در یک مقطع، به‌ویژه با خم‌کاری و فاصله‌گذاری دقیق، باعث افزایش شکل‌پذیری بتن مسلح و جذب بیشتر انرژی میشود. این ویژگی در تونلهایی که در مناطق با فعالیت لرزه‌ای بالا یا در معرض ارتعاشات ناشی از عبور قطار، خودروهای سنگین یا تجهیزات لرزان قرار دارند، بسیار مهم است. - افزایش مقاومت در برابر شکست تدریجی یا خزش بتن در طول زمان
در پروژه‌هایی که سازه تونل برای بهره‌برداری طولانی‌مدت طراحی شده (مانند تونل‌های انتقال آب یا مترو)، احتمال بروز خزش یا افت مقاومت بتن با گذر زمان وجود دارد. خاموت دوبل با کنترل بهتر تنش‌ها و محصورسازی مؤثرتر، از افت تدریجی ظرفیت سازه‌ای جلوگیری میکند و پایداری بلندمدت مقطع را حفظ می‌نماید.
نقش خاموت دوبل در تونلسازی:
خاموت دوبل در تونلسازی به‌عنوان راهکار تقویتی در نواحی پرخطر و پرتنش به‌کار می‌رود. در شرایطی که استفاده از یک خاموت معمولی پاسخگوی بارهای وارد بر سازه نیست، خاموت دوبل با دو برابر کردن پوشش فولادی عرضی، به‌نوعی رفتار ایمن‌تر و مقاوم‌تری برای مقطع ایجاد میکند.
نقش این خاموت در بهینه‌سازی عملکرد سازه‌ای به‌ویژه در موارد زیر برجسته است:
- دیواره‌های عمودی با سربار زیاد یا ارتفاع بالا
- محل‌های تلاقی تونل با سازههای عمودی یا جانبی
- مقاطع با ضخامت زیاد و آرایش دو لایه‌ای میلگرد
- نقاط نزدیک به تجهیزات سنگین یا مسیرهای پرارتعاش
- تونلهایی با دوره بهره‌برداری طولانی یا در معرض خزش
جدول مقایسه انواع خاموت در تونلسازی
| نوع خاموت | کاربرد اصلی در تونل | مزایا | محدودیت‌ها |
|---|---|---|---|
| خاموت بسته | دیواره‌های مستقیم و نقاط تحت فشار متوسط | اجرای ساده، تطابق با آییننامه، عملکرد مناسب در برابر برش و پیچش | اجرای سخت‌تر در مقاطع قوسی یا فضاهای محدود، تمرکز تنش در قلاب‌ها |
| خاموت مارپیچی | سقف‌های قوس‌دار و مقاطع دایره‌ای یا بیضوی | توزیع یکنواخت تنش، شکل‌پذیری بالا، بدون گسست اجرایی، سازگار با ارتعاش | نیاز به ماشین‌آلات خاص برای خم‌کاری، دشواری در کنترل فاصله پیچ‌ها |
| خاموت دوشاخه | محل‌های با دسترسی یک‌طرفه یا قالب باز | نصب سریع، مناسب در شرایط محدود، قابلیت اجرا در مرحله‌بندی سازه | مقاومت کمتر نسبت به خاموت بسته، عدم عملکرد مطلوب در برابر برش و پیچش |
| خاموت دوبل | نواحی بحرانی با بار زیاد یا تغییر مقطع | ظرفیت مقاومتی بالا، مهار مؤثر در لایه‌های دوگانه، کنترل خزش، ضدزلزله | افزایش وزن و حجم فولاد مصرفی، زمان‌بر بودن اجرا، نیاز به طراحی دقیق |
ضوابط آیین‌نامه‌ای در خاموتگذاری تونل
در طراحی و اجرای خاموت در تونل‌ها، پیروی از الزامات آیین‌نامه‌ای نه‌تنها یک الزام حقوقی و فنی است، بلکه تضمینی برای ایمنی، دوام و عملکرد مناسب سازه زیرزمینی محسوب میشود. تونل‌ها به‌دلیل شرایط خاص بارگذاری، محیطی و هندسی، نیازمند رعایت ضوابط دقیق‌تری نسبت به سازههای سطحی هستند. آییننامههایی نظیر ACI 318، آبا (آییننامه بتن ایران)، BS EN 1992 (یوروکد 2) و دستورالعملهای خاص تونلسازی مانند ITA و FHWA، دستورالعملهای صریحی در زمینه خاموتگذاری ارائه کردهاند. در ادامه مهم‌ترین این ضوابط را بررسی می‌کنیم:
- حداقل قطر خاموت بر اساس موقعیت سازه و نوع بارگذاری
طبق آیین‌نامه‌های ACI و آبا، حداقل قطر خاموت برای دیوارها و تیرهای بتنی تحت بارهای عادی ۸ تا ۱۰ میلی‌متر در نظر گرفته میشود. اما در تونل‌ها، به‌دلیل بارهای جانبی بالا، لرزش‌های دائم و احتمال خوردگی، توصیه میشود از خاموتهایی با حداقل قطر ۱۲ میلی‌متر استفاده شود. در نواحی بحرانی مانند نقاط تلاقی یا مقاطع عمیق، این مقدار می‌تواند به ۱۴ میلی‌متر نیز افزایش یابد. - حداکثر فاصله مجاز بین خاموتها در مقاطع تونل
فاصله خاموتها باید به گونه‌ای انتخاب شود که علاوه بر حفظ انسجام سازه، از گسیختگی برشی یا جداشدگی بتن جلوگیری کند. طبق ACI 318، حداکثر فاصله بین خاموتها نباید از d/2 (نصف ارتفاع مقطع بتن) یا 600 میلی‌متر تجاوز کند، هرکدام که کمتر باشد. در آییننامه آبا نیز فاصله معمول برای مقاطع افقی تونل‌ها بین 150 تا 250 میلی‌متر بسته به قطر خاموت و نوع میلگرد توصیه شده است. - الزام استفاده از خاموت بسته در نواحی بحرانی و لرزه‌خیز
در نواحی با خطر زلزله متوسط تا زیاد، آیین‌نامه‌ها صراحتاً خاموت بسته را الزامی می‌دانند. طبق بندهای لرزه‌ای ACI و آییننامه بتن ایران، خاموتها باید به‌صورت بسته با قلاب ۱۳۵ درجه اجرا شوند تا در شرایط بارهای متناوب، میلگردها از جای خود خارج نشده و اتصال مقاوم باقی بماند. همچنین در این نواحی، فاصله خاموتها باید کاهش یابد (در برخی موارد تا 100 میلی‌متر در ناحیه بحرانی). - پوشش بتن مناسب برای جلوگیری از خوردگی میلگردها
یکی از اصول حیاتی در تونلسازی، جلوگیری از خوردگی خاموتها به‌دلیل رطوبت یا حمله شیمیایی خاک است. آیین‌نامه‌ها حداقل پوشش بتن را برای خاموتها در سازههای زیرزمینی ۳۰ میلی‌متر تعریف کردهاند. در محیط‌های بسیار مهاجم یا در تماس با آب زیرزمینی شور، این مقدار می‌تواند تا ۵۰ میلی‌متر افزایش یابد. اجرای دقیق این پوشش برای جلوگیری از خوردگی زودرس و حفظ مقاومت بلندمدت ضروری است. - تناسب شکل خاموت با هندسه مقطع تونل
براساس آیین‌نامه‌ها، خاموتها باید با فرم هندسی مقطع سازه هماهنگ باشند تا توزیع تنش به‌صورت یکنواخت انجام گیرد. در تونلهایی با مقطع دایره‌ای یا بیضوی، استفاده از خاموت مارپیچی یا چندضلعی توصیه میشود. همچنین در دیواره‌های مستقیم، خاموتهای مستطیلی یا مربعی با گوشه‌های خم‌شده با شعاع مناسب باید به‌کار گرفته شوند. - کنترل کیفیت و نظارت اجرایی در مرحله نصب خاموت
آیین‌نامه‌ها بر بازرسی و کنترل میدانی نصب خاموتها در تونل‌ها تأکید ویژه‌ای دارند. محل قلاب‌ها، هم‌پوشانی، تراز قرارگیری، و فاصله از سطح قالب باید دقیقاً با نقشه‌های اجرایی تطابق داشته باشند. هرگونه انحراف در نصب ممکن است باعث عدم پذیرش بتن‌ریزی یا کاهش عملکرد مکانیکی سازه شود. - استفاده از خاموت دوبل یا تقویت‌شده در نواحی خاص
در نواحی با تمرکز تنش بالا، محل بازشوهای بزرگ، یا دیواره‌های تحت فشار جانبی شدید، آیین‌نامه‌ها توصیه می‌کنند از خاموت دوبل یا خاموتهایی با تراکم بالا استفاده شود. طراحی این نوع خاموتها باید مطابق با بار طراحی، نوع خاک و ضریب اطمینان پروژه انجام گیرد و در نقشه‌های اجرایی به‌وضوح مشخص شده باشد.
خاموتگذاری یکی از اجزای حیاتی در سازههای بتن‌آرمه محسوب میشود که وظیفه آن، مهار میلگردهای طولی، کنترل تنش‌های برشی و تأمین شکل‌پذیری مناسب در اعضای سازه‌ای است. اجرای این بخش از آرماتوربندی باید با دقت بالا و بر اساس ضوابط مشخص‌شده در آیین‌نامه‌های معتبر انجام شود، در این مقاله به بررسی استانداردهای خاموتگذاری بر اساس آیین‌نامه‌های ساختمانی می پردازیم:
بیشتر بخوانیدقیمت روز خاموت چقدر است؟
در حال حاضر دانستن قیمت روز خاموت برای محاسبه هر چه بهتر هزینه‌های پروژه و همچنین برنامه‌ریزی هر چه بهتر، امری ضروری است و ما در آهن اینجا قیمت انواع مقاطع فولادی از جمله قیمت روز میلگرد و قیمت روز خاموت را ارائه می‌کنیم:
خاموت آماده، یکی از اصلی‌ترین اجزای آرماتوربندی سازه‌هاست که در انواع ساده و مهندسی، با سایزها و آنالیزهای مختلف در بازار عرضه میشود، برای انتخاب خاموت مناسب و مدیریت بهینه هزینه‌ها، اطلاع از قیمت روز خاموت یک ضرورت فنی و اقتصادی محسوب میشود:
مشاهده قیمت روز خاموتجمعبندی
در این مقاله نقش کلیدی خاموت در تونلسازی مورد بررسی قرار گرفت؛ از ضرورت به‌کارگیری آن برای مقاومت سازه، تا بررسی انواع و چالشهای اجرایی در محیط‌های زیرزمینی. خاموتها در کنار میلگردهای اصلی، نقش اول ایمنی تونل را ایفا می‌کنند و انتخاب صحیح نوع، چیدمان و اجرای اصولی آن‌ها، تضمین‌کننده پایداری و عمر مفید پروژه خواهد بود.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است. کارشناسان مجرب و حرفه‌ای آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک میکند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. چرا استفاده از خاموت در ساخت تونل اهمیت دارد؟
خاموتها در ساخت تونل نقش کلیدی در تقویت مقطع بتن، کنترل ترکها و افزایش ایمنی سازه دارند. این نقش در شرایط باربری شدید و زمینهای ناپایدار بیشتر نمود پیدا میکند. -
2. چه نوع خاموتهایی برای تونلسازی مناسبترند؟
خاموتهای بسته و مارپیچی با مقاومت بالا، در تونلهایی که با فشار جانبی زیاد مواجهاند، گزینه مناسبتری هستند چون عملکرد یکپارچهتری ارائه میدهند. -
3. اجرای خاموت در تونل چه چالشهایی دارد؟
محدودیت فضا، شرایط زمینشناسی نامناسب و سختی در جایگذاری دقیق، از جمله چالشهای مهم اجرای خاموت در تونل هستند که نیاز به طراحی و اجرای دقیق دارند. -
4. خاموت در تونل چه نقشی در ایمنی دارد؟
خاموت موجب افزایش پایداری مقاطع بتنی، مهار نیروهای جانبی و کاهش خطر فروریزش در هنگام زلزله یا فشارهای ناگهانی زمین میشود و ایمنی کلی سازه را بالا میبرد. -
5. آیا آییننامه خاصی برای خاموتگذاری در تونل وجود دارد؟
بله، آییننامههایی نظیر ACI، آییننامه بتن ایران (آبا) و دستورالعملهای تونلسازی، ضوابط خاصی برای فاصله، قطر، شکل و نوع خاموت در سازههای زیرزمینی ارائه کردهاند.
