راهنمای خرید خاموت برای پروژه های ساختمانی

خرید خاموت در پروژه های ساختمانی اگر درست و مرحله به مرحله انجام شود، تبدیل به یکی از کم ریسک ترین بخش های تامین مصالح می شود. اما اگر همین خرید با عجله، صرفا بر اساس قیمت یا بدون توجه به نقشه و شرایط اجرا انجام شود، معمولا دردسرهایش در زمان آرماتوربندی و حتی بعد از بتن ریزی خودش را نشان می دهد.

«اگر قصد خرید خاموت دارید، اولین قدم آگاهی از قیمت روز خاموت است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت خاموت بزنید.»

در این مقاله، یک راهنمای خرید خاموت برای پروژه های ساختمانی به صورت مرحله به مرحله را تهیه کرده ایم که خریداران خاموت به خوبی با خرید خاموت و مراحل آن آشنا شوند، پس در ادامه با اهن اینجا همراه باشید.

مرحله اول: شناخت خاموت و انواع آن

برای شروع یک خرید اصولی، قبل از هر چیز باید شناخت دقیقی از خاموت و نقش آن در سازه داشته باشیم. خیلی از اشتباهاتی که در اجرا رخ می‌دهد، به‌خاطر همین عدم شناخت ابتدایی است. خاموت فقط یک میلگرد خم‌ شده نیست. این قطعه، یکی از عوامل اصلی در افزایش ایمنی سازه، کنترل رفتار بتن و جلوگیری از گسترش ترک‌ ها در شرایط بحرانی محسوب می‌شود. شناخت درست انواع خاموت، پایه‌ای‌ترین گام برای داشتن خریدی مطمئن و انتخابی متناسب با شرایط پروژه است.

در این مرحله، چهار نوع رایج خاموت بررسی می‌شود:

۱. خاموت دستی

خاموت دستی در محل پروژه یا کارگاه با استفاده از دستگاه خم‌ دستی یا ابزارهای ساده تولید می‌شود. این نوع خاموت بیشتر در پروژه‌های کوچک و سازه‌هایی با حساسیت پایین‌تر استفاده می‌شود.

نکات مهم در مورد خاموت دستی:

• دقت در ابعاد و خم‌ها کاملاً به مهارت نیروی انسانی وابسته است. هر چه تجربه کارگر بیشتر باشد، خاموت منظم‌تری تولید می‌شود.
• در بسیاری از موارد، به‌جای خم استاندارد ۱۳۵ درجه، خم ۹۰ درجه اجرا می‌شود که این مورد برخلاف آیین‌ نامه‌ های لرزه‌ ای است.
• اگر خاموت دستی با دقت بالا اجرا نشود، در زمان آرماتوربندی ممکن است فاصله‌ ها به‌هم بریزد و حتی خاموت در مقطع جا نشود.
• هزینه تولید آن کمتر است، اما ممکن است در مراحل بعدی مثل اجرا یا بتن‌ریزی، هزینه‌های دوباره‌کاری ایجاد کند.

۲. خاموت صنعتی

خاموت صنعتی در کارخانه با استفاده از دستگاه‌ های تمام‌ اتوماتیک یا CNC و بر اساس نقشه سازه تولید می‌شود. این نوع خاموت، دقت بالا، خم استاندارد و یکنواختی در تمام قطعات را به همراه دارد.

ویژگی‌ های خاموت صنعتی:

1. ابعاد، شکل، خم و زاویه‌ها کاملاً مطابق نقشه است.
2. کیفیت نهایی قابل اطمینان‌تر بوده و خطای انسانی در آن به حداقل رسیده است.
3. به دلیل بسته‌ بندی منظم و تیراژ بالا، در پروژه‌ های بزرگ سرعت اجرا را افزایش می‌ دهد.
4. مخصوصاً در پروژه‌هایی که ناظر فنی حساسیت بالا دارد یا طراحی سازه لرزه‌ ای است، خاموت صنعتی انتخاب حرفه‌ ای‌ تر و مطمئن‌ تری محسوب می‌شود.

۳. خاموت بسته

خاموت بسته به نوعی از خاموت گفته می‌شود که دو سر آن به هم متصل است و در بیشتر موارد با خم ۱۳۵ درجه اجرا می‌شود. این نوع خاموت برای اعضای حساس مانند ستون‌ ها، تیرهای لبه اتصال یا نواحی با تمرکز تنش بالا کاربرد دارد.

چرا خاموت بسته توصیه می‌شود:

• محصورشدگی بتن را کامل و مؤثر انجام می‌دهد.
• مانع از بیرون‌زدگی میلگردهای طولی در هنگام زلزله یا بارگذاری جانبی می‌شود.
• ترک‌های برشی را مهار کرده و از گسترش آن‌ ها جلوگیری می‌کند.
• در تمام آیین‌ نامه‌ های لرزه‌ ای، استفاده از آن در نواحی بحرانی الزامی است.

۴. خاموت باز

خاموت باز معمولاً دارای خم ناقص در یک یا دو سر است و به صورت نیم‌ دایره یا U شکل ساخته می‌شود. این خاموت‌ ها عمدتاً در شناژهای غیر سازه‌ ای یا فونداسیون‌ های کم‌بار استفاده می‌ شوند.

نکات مهم درباره خاموت باز:

• عملکرد محصورکنندگی ضعیف‌ تری دارد و برای اعضای بحرانی مناسب نیست.
• در صورت استفاده اشتباه در ستون یا تیر، می‌ تواند باعث بروز آسیب‌ های جدی در سازه شود.
• فقط در صورتی قابل استفاده است که توسط طراح سازه یا ناظر تایید شده باشد و شرایط اجرایی خاص آن در نظر گرفته شود.

انتخاب نوع خاموت بر اساس شکل ظاهری یا تجربه‌ های قبلی کافی نیست. هر نوع خاموت، کاربرد مشخص و محدودیت‌ های خاص خود را دارد. در همین مرحله اول، باید با توجه به نوع پروژه، سطح اهمیت عضو سازه‌ ای، موقعیت جغرافیایی، و نقشه اجرایی تصمیم گرفته شود که چه نوع خاموت با چه مشخصاتی خریداری شود. این تصمیم، پایه بسیاری از گام‌ های بعدی در خرید، اجرا و عملکرد سازه خواهد بود. عدم دقت در این مرحله، معمولاً در آینده با هزینه‌ های سنگین‌ تر جبران خواهد شد.

تفاوت خاموت سنتی و خاموت مهندسی چیست؟

در پروژه‌های عمرانی، یکی از عناصر کلیدی برای تأمین مقاومت سازه در برابر نیروهای برشی، استفاده از خاموت‌های مناسب است، در این مقاله به بررسی تفاوت خاموت سنتی و مهندسی، ویژگی‌ها، مزایا، کاربردها و الزامات اجرایی آن‌ها می‌پردازیم

بیشتر بخوانید

مرحله دوم: استخراج دقیق نیاز پروژه از نقشه و دفترچه محاسبات

بعد از آن که انواع خاموت را شناختیم، نوبت به برداشتن یکی از مهم‌ ترین و فنی‌ ترین گام‌ ها در فرآیند خرید می‌رسد: مشخص‌ کردن دقیق نیاز پروژه از روی نقشه‌ های اجرایی و دفترچه محاسبات سازه. در این مرحله، باید هر عدد، هر جزئیات و هر نشانه‌ ای که مربوط به خاموت است را از دل نقشه بیرون بکشیم. چرا که کوچک‌ ترین بی‌ توجهی در این بخش می‌ تواند به اشتباهات اجرایی، افزایش هزینه و حتی ضعف عملکرد سازه منجر شود.

در ادامه، این مرحله را به‌ صورت گام‌ به‌ گام و با توضیح دقیق هر بخش بررسی می‌کنیم:

• بررسی و استخراج قطر دقیق خاموت از نقشه‌ های اجرایی
  در نقشه‌ های سازه‌ای، قطر خاموت با نمادهایی مانند ϕ8 یا ϕ10 در کنار شکل مقطع اعضا مشخص شده است. این قطر بر اساس محاسبات تنش‌ برشی و نیاز به محصورشدگی بتن انتخاب می‌شود. اگر بدون مراجعه به نقشه و صرفاً بر اساس عادت یا توصیه اجرایی، قطر خاموت انتخاب شود، ممکن است مقاومت نهایی عضو سازه‌ای کاهش یافته و در تست نظارت یا شرایط بحرانی دچار آسیب شود.
• تعیین شکل هندسی خاموت بر اساس مقطع تیر یا ستون
  شکل نهایی خاموت باید با ابعاد مقطع عضو و موقعیت میلگردهای طولی کاملاً هماهنگ باشد. برای مثال، در ستون‌ های مستطیلی یا مربعی، خاموت هم باید همان شکل را با در نظر گرفتن کاور بتن داشته باشد. اگر این شکل به‌درستی طراحی یا انتخاب نشود، خاموت ممکن است به قالب بچسبد یا با آرماتورها برخورد داشته باشد. این مسأله می‌ تواند باعث کاهش کیفیت بتن‌ ریزی یا حتی جابه‌ جایی میلگردها شود.
• تشخیص نواحی بحرانی در اعضای سازه‌ای و بررسی تغییرات فاصله خاموت‌ها
  در بسیاری از تیرها و ستون‌ ها، فاصله خاموت‌ها در طول عضو یکنواخت نیست. مثلاً در وسط تیر ممکن است فاصله ۲۰ سانتی‌متر باشد، اما در ناحیه اتصال به ستون، این فاصله به ۱۰ یا حتی ۷.۵ سانتی‌متر برسد. نواحی بحرانی مثل پای ستون‌ ها، اتصال تیر به دیوار برشی یا ناحیه پلاستیک ستون، نیاز به خاموت‌ گذاری متراکم‌تر دارد. این تغییرات باید با دقت کامل در نقشه‌ ها استخراج شود تا در مرحله خرید، خاموت‌ ها بر اساس محل استفاده دسته‌ بندی شوند.
• محاسبه تعداد خاموت مورد نیاز برای هر عضو سازه‌ای
  تعداد خاموت‌ ها با استفاده از فرمول ساده «طول عضو ÷ فاصله خاموت‌ ها» محاسبه می‌ شود. برای مثال، یک تیر ۳ متری با فاصله خاموت ۱۵ سانتی‌متر نیاز به ۲۰ عدد خاموت دارد. این عدد باید برای تمام تیرها، ستون‌ ها، شناژها و سایر اعضایی که خاموت دارند محاسبه شود. توجه به این نکته که باید برای هر عضو، جداگانه محاسبه انجام شود و سپس همه اعداد جمع‌ بندی شود، باعث می‌ شود تعداد خاموت‌ های خریداری‌ شده دقیق، متناسب و بدون پرت اضافه باشد.
• شناسایی و ثبت خاموت‌ های خاص یا تقویتی در نقشه‌ها
  در بسیاری از پروژه‌ ها، به‌ویژه سازه‌ های لرزه‌ ای، خاموت‌ هایی وجود دارند که شکل یا وظیفه‌ ای متفاوت از خاموت‌ های معمولی دارند. این خاموت‌ ها ممکن است با زاویه خم خاص، طول بیشتر، آرایش متفاوت یا حتی در قالب خاموت دوبل طراحی شده باشند. این موارد معمولاً در دیتیل‌ های سازه‌ای یا نقشه‌ های اجرایی مشخص شده‌ اند و نادیده گرفتن آن‌ ها می‌ تواند به اجرای ناقص و غیر استاندارد عضو منجر شود.
• تطبیق داده‌ های نقشه با واقعیت شرایط اجرا در پروژه
  گاهی ابعاد واقعی اعضای سازه‌ای به دلیل شرایط قالب‌ بندی، تغییر موقعیت میلگردها یا محدودیت اجرایی، اندکی با نقشه متفاوت می‌ شود. در این شرایط، اگر خاموت‌ ها به‌طور کامل با نقشه هماهنگ باشند ولی با شرایط واقعی اجرا همخوانی نداشته باشند، مشکلاتی مثل فشار آوردن به قالب، هم‌ پوشانی ناقص یا جابه‌ جایی میلگردها به‌وجود می‌آید. بنابراین، لازم است قبل از نهایی کردن سفارش خرید، یک تطابق میدانی میان نقشه و محل اجرا انجام شود.
• طبقه‌ بندی نیاز پروژه بر اساس محل مصرف خاموت‌ها
  در پروژه‌ های سازمان‌یافته، خاموت‌ ها فقط براساس نوع یا قطر خریداری نمی‌ شوند، بلکه بر اساس محل استفاده هم دسته‌ بندی می‌ شوند. برای مثال: خاموت تیرهای طبقه همکف، خاموت ستون‌ های طبقه دوم، خاموت اتصال‌ های تیر به دیوار برشی و… این طبقه‌ بندی کمک می‌ کند هنگام تحویل به کارگاه، فرآیند توزیع و استفاده از خاموت‌ ها هدفمند، دقیق و سریع‌ تر انجام شود.
• تهیه لیست نهایی خرید با مشخصات فنی کامل
  در انتهای این مرحله، باید یک لیست دقیق و رسمی شامل مشخصات تمام خاموت‌ های مورد نیاز تهیه شود. این لیست باید شامل موارد زیر باشد:
  قطر خاموت
  شکل هندسی
  طول بازوها و زاویه خم
  نوع خاموت (بسته یا باز)
  تعداد مورد نیاز به تفکیک محل
  فاصله خاموت‌ ها در عضو
  محل دقیق استفاده (مثلاً تیر T5 یا ستون C2)
  رفرنس نقشه یا دیتیل مربوطه برای هر مورد

این لیست به تامین‌ کننده کمک می‌ کند تا خاموت‌ ها را به‌صورت دقیق تولید و بسته‌ بندی کند و به تیم اجرا نیز این امکان را می‌دهد که با دقت، خاموت‌ گذاری را انجام دهند.

این مرحله، مهم‌ ترین بخش تحلیل فنی پیش از خرید خاموت است. خروجی آن یک لیست مشخص، دقیق و مهندسی‌ شده است که نقش کلیدی در جلوگیری از خرید اضافی، کاهش خطای اجرایی و بهینه‌ سازی زمان و هزینه ایفا می‌ کند. اگر این مرحله با دقت انجام شود، گام‌ های بعدی خرید و اجرا نیز بسیار روان‌ تر، هدفمندتر و کم‌ ریسک‌ تر پیش خواهند رفت.

مرحله سوم: تعیین مشخصات فنی خاموت برای خرید مطمئن

این مرحله، پلی است میان تحلیل نقشه و خرید واقعی. زمانی که مشخصات خاموت به درستی تعریف شود، خطای تولید، دوباره‌ کاری در اجرا و اتلاف هزینه‌ ها به حداقل می‌ رسد. برای این کار، باید اطلاعات فنی خاموت‌ ها به صورت مستند و دقیق تهیه شود و در اختیار تامین‌ کننده یا تولیدکننده قرار گیرد.

در ادامه، تمام مشخصاتی که باید پیش از خرید مشخص و ثبت شوند را آورده ایم:

• تعیین قطر خاموت
  هر عضو سازه ای مثل تیر، ستون یا شناژ، نیاز به خاموت با قطر مشخص دارد. این مقدار در نقشه‌ ها معمولاً به صورت ϕ6، ϕ8 یا ϕ10 ذکر می‌ شود. استفاده از قطر کمتر از مقدار تعیین شده در طراحی باعث کاهش مقاومت برشی و افت عملکرد در نواحی بحرانی می‌ شود. قطر خاموت باید با دقت کامل از نقشه استخراج شود و برای هر موقعیت سازه ای، جداگانه در جدول خرید ثبت گردد.
• مشخص کردن شکل خاموت
  شکل خاموت بر اساس ابعاد داخلی مقطع عضو بتنی و با در نظر گرفتن کاور بتن تعیین می‌ شود. برای مثال، در ستون مربعی 30 در 30 سانتی متر، با پوشش بتن 2.5 سانتی متر، ابعاد داخلی خاموت باید حدود 25 سانتی متر باشد. اگر این مقدار کوچک تر باشد، با میلگردها درگیر می‌ شود و اگر بزرگ تر باشد، محصورشدگی بتن به درستی انجام نمی‌ شود. همچنین نوع شکل (مربعی، مستطیلی، ذوزنقه ای یا U شکل) باید مشخص و استاندارد باشد.
• ثبت نوع و زاویه خم در دو سر خاموت
  مطابق آیین نامه های لرزه ای و مبحث نهم مقررات ملی ساختمان، استفاده از خم ۱۳۵ درجه در دو سر خاموت در نواحی بحرانی مثل پای ستون یا اتصال تیر به ستون الزامی است. این خم باعث افزایش اصطکاک و قفل شدن خاموت در محل شده و از باز شدن گره‌ ها جلوگیری می‌ کند. در خاموت های باز یا اعضای غیر بحرانی، خم ۹۰ درجه ممکن است قابل قبول باشد، اما باید با تایید مهندس ناظر باشد. طول بازوی خم هم معمولاً حداقل ۷ برابر قطر میلگرد در نظر گرفته می‌ شود.
• تعیین نوع خاموت (بسته یا باز)
  خاموت بسته معمولاً در ستون ها، تیرهای تحت بارهای لرزه ای، و نواحی بحرانی استفاده می‌ شود و دارای عملکرد بالاتری در محصورکردن بتن و مهار میلگردهای طولی است. در مقابل، خاموت باز با خم ناقص یا U شکل، تنها در شناژها یا تیرهای فرعی سبک کاربرد دارد. در زمان خرید، باید برای هر خاموت مشخص شود که از نوع بسته است یا باز، و نوع خم در دو سر آن چیست.
• درج فاصله دقیق خاموت ها در عضو مورد نظر
  فاصله محور به محور خاموت ها تأثیر مستقیمی بر عملکرد برشی عضو دارد. فاصله کمتر، مقاومت برشی و محصورشدگی بیشتری ایجاد می‌ کند، اما باعث افزایش مصرف فولاد و کاهش فضای بتن‌ ریزی می‌ شود. در نواحی بحرانی مثل انتهای تیرها یا پای ستون ها، فاصله خاموت ممکن است به ۱۰ یا حتی ۷.۵ سانتی متر کاهش یابد. این مقدار باید بر اساس نقشه و دفترچه محاسبات ثبت شود.
• تعریف محل دقیق استفاده از هر نوع خاموت
  برای اجرای درست، باید محل دقیق مصرف هر خاموت در پروژه مشخص باشد. به عنوان مثال: خاموت ϕ8 بسته – ستون C2 – طبقه دوم – فاصله 10 سانتی متر. این شفاف‌ سازی باعث جلوگیری از اشتباه در اجرا، انبارداری بهتر و تسریع در آرماتوربندی می‌ شود. در پروژه های بزرگ، بهتر است لیست خاموت ها به تفکیک محل مصرف دسته بندی شود.
• تعیین نوع فولاد مصرفی برای تولید خاموت
  میلگردی که برای ساخت خاموت استفاده می‌ شود، باید دارای خواص مکانیکی مشخصی باشد. در بیشتر پروژه ها از میلگرد A2 یا A3 برای تولید خاموت استفاده می‌ شود. این میلگرد باید قابلیت خم کاری بدون شکست یا ترک را داشته باشد. همچنین، نباید زنگ زده یا دچار خوردگی سطحی باشد. تعیین نوع فولاد در سفارش خرید الزامی است تا تولیدکننده بتواند کنترل کیفیت مناسبی اعمال کند.
• توجه به خاموت های خاص یا تقویتی
  در برخی نواحی خاص، طراحی سازه نیازمند خاموت هایی با شکل غیرمعمول است؛ مثل خاموت دوبل، مورب، بسته ترکیبی یا با انحناهای خاص. این خاموت ها معمولاً با نشانه خاص در نقشه مشخص می‌ شوند و نباید نادیده گرفته شوند. این نوع خاموت باید به صورت جداگانه مشخص، تعداد آن دقیق تعیین، و جزئیات آن به تامین کننده داده شود.
• ارسال نقشه اجرایی یا فایل CAD برای تولید صنعتی
  اگر خاموت به صورت صنعتی و با دستگاه CNC تولید می‌ شود، تهیه نقشه اجرایی دقیق یا فایل CAD ضروری است. در این نقشه، باید طول‌ ها، محل خم، زاویه خم و ابعاد دقیق درج شود. این کار خطا در تولید را به صفر نزدیک می‌ کند و تحویل سفارش با کیفیت بالا انجام می‌ شود.
• تعیین معیارهای کنترل کیفیت و بازرسی خاموت ها
  در قرارداد خرید خاموت، باید مشخص شود که محصول بر اساس چه استانداردهایی تولید و تحویل داده می‌ شود. معمولاً مراجع استاندارد شامل آیین نامه بتن آمریکا (ACI 318)، آیین نامه ۹ ایران یا استاندارد ملی ISIRI هستند. همچنین، معیارهایی مثل حداکثر تلورانس مجاز در ابعاد، شعاع خم، وضعیت سطح میلگرد و نحوه بسته بندی باید مشخص شود.

جدول خلاصه مشخصات فنی مورد نیاز برای خرید خاموت

تاثیر فاصله خاموت بر عملکرد سازه

فاصله خاموت‌ها یکی از مهم‌ترین عوامل در تعیین عملکرد برشی و شکل‌پذیری سازه‌های بتن‌آرمه است، این فاصله اگر به‌درستی تعیین نشود، می‌تواند منجر به کاهش ایمنی سازه می شود، در این مقاله به بررسی دقیق تأثیر فاصله خاموت‌ها بر عملکرد سازه می‌پردازیم:

بیشتر بخوانید

مرحله چهارم: انتخاب روش تامین خاموت بر اساس حجم پروژه

پس از مشخص شدن نوع، ابعاد و تعداد خاموت مورد نیاز، نوبت به تصمیم‌ گیری درباره روش تامین آن می‌ رسد. این تصمیم‌ گیری کاملاً به حجم پروژه، حساسیت اجرایی، مدت زمان در دسترس، امکانات کارگاهی و کیفیت مورد انتظار بستگی دارد. انتخاب اشتباه در این مرحله، ممکن است باعث کند شدن روند پروژه، افزایش خطای اجرایی یا بالا رفتن هزینه‌ های نهایی شود. بنابراین، شناخت درست هر روش و تناسب آن با نیاز پروژه، برای مدیریت حرفه‌ای خرید خاموت ضروری است.

در پروژه‌ های کوچک یا کم‌ حجم که تولید خاموت محدود به چند صد عدد است، بسیاری از کارگاه‌ ها تصمیم می‌ گیرند خاموت‌ ها را به‌ صورت دستی و در محل پروژه خم کنند. این روش اگرچه از نظر اولیه کم‌ هزینه‌ تر است، اما به شدت به تجربه نیروی انسانی وابسته است. کوچک‌ ترین خطا در اندازه‌ گیری، زاویه‌ زنی یا برش میلگرد، ممکن است باعث تولید خاموت‌ هایی با ابعاد ناهماهنگ یا خم‌ های غیراستاندارد شود. به‌ ویژه در پروژه‌ هایی که نیاز به خم ۱۳۵ درجه دارند، اجرای دستی این خم بدون ابزار مناسب بسیار دشوار است و ممکن است برخلاف آیین‌ نامه‌ ها باشد.

در مقابل، اگر پروژه با مقیاس متوسط یا بزرگ اجرا می‌ شود، یا تعداد خاموت‌ ها به هزاران عدد می‌ رسد، استفاده از خاموت صنعتی یا نیمه صنعتی منطقی‌ تر است. در این روش، خاموت‌ ها توسط دستگاه‌ های CNC یا خم‌ کن‌ های اتوماتیک، با دقت بالا، زاویه‌ های دقیق، ابعاد یکنواخت و در تیراژ بالا تولید می‌ شوند. این دقت، به‌ ویژه در پروژه‌ های دارای حساسیت لرزه‌ ای یا سازه‌ های با کنترل کیفی سخت‌ گیرانه، یک مزیت جدی به شمار می‌ رود.

یکی دیگر از مزایای تامین صنعتی، سرعت تولید و تحویل بالا است. در پروژه‌ هایی که زمان اجرای سازه فشرده است، امکان دارد خاموت دستی با سرعت آرماتوربندی هماهنگ نباشد و موجب توقف یا فشار مضاعف بر تیم اجرایی شود. در چنین شرایطی، برنامه‌ ریزی تامین مرحله‌ ای خاموت‌ های صنعتی، مطابق با زمان‌ بندی اجرایی پروژه، راهکاری ایمن و قابل اتکاست.

از سوی دیگر، در برخی پروژه‌ ها که کارگاه تجهیز شده و دستگاه‌ های خم‌ کن در اختیار دارند، ممکن است تصمیم گرفته شود خاموت‌ ها در داخل کارگاه پروژه و به‌ صورت نیمه صنعتی تولید شوند. این روش مزیت انعطاف‌ پذیری دارد، اما به مدیریت دقیق نیروی انسانی، نظارت کیفی و برنامه‌ ریزی منظم نیازمند است. همچنین، کیفیت نهایی این خاموت‌ ها معمولاً بین خاموت دستی و خاموت صنعتی قرار می‌ گیرد.

نکته مهم این است که در هر روش، باید توجه شود خاموت‌ ها بر اساس نقشه، با زاویه‌ های صحیح، بدون آسیب دیدگی و با برچسب مشخصات فنی تولید شوند. انتخاب روش تامین نباید صرفاً بر اساس قیمت باشد، بلکه باید کیفیت، سرعت، دقت و نیاز واقعی پروژه را در نظر گرفت.

در پایان این مرحله، باید مشخص شود که خاموت‌ های پروژه از کجا، به چه روش و با چه ابزاری تولید و تامین خواهند شد. همچنین باید تعیین شود که تامین خاموت‌ ها به‌ صورت مرحله‌ ای و مطابق با فازبندی اجرای پروژه انجام می‌ شود یا به‌ صورت کامل در ابتدای کار. این برنامه‌ ریزی، تاثیر مستقیم بر موفقیت مرحله اجرا و کنترل هزینه‌ های پروژه خواهد داشت.

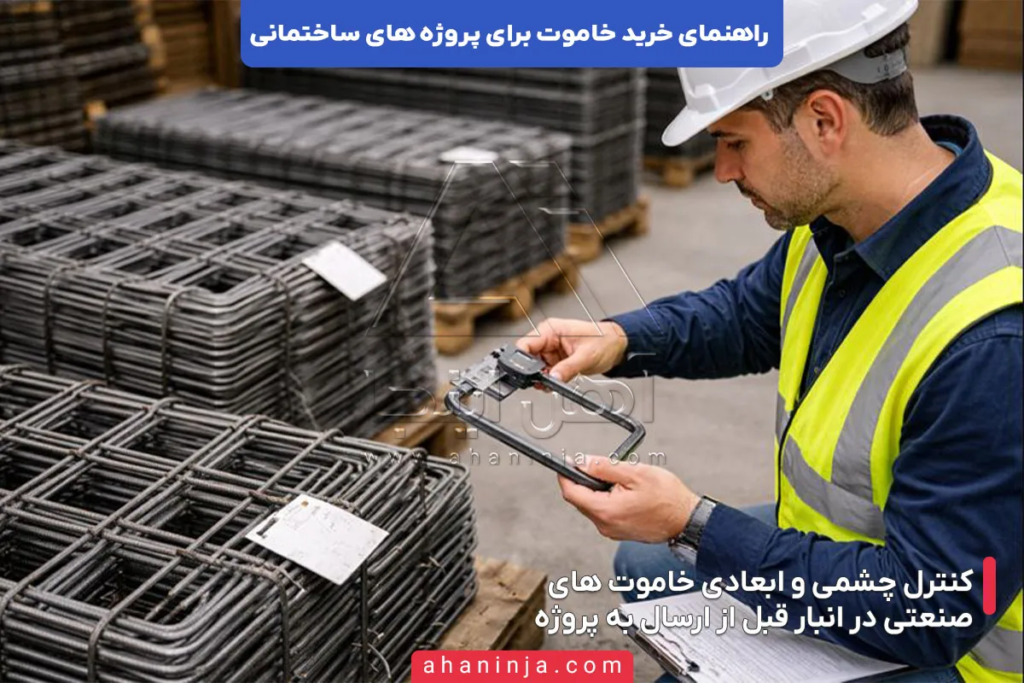

مرحله پنجم: ارزیابی کیفیت خاموت قبل از نهایی کردن خرید

درست است که بخش بزرگی از کیفیت خاموت به طراحی، مشخصات فنی و فرآیند تولید آن وابسته است، اما پیش از نهایی کردن خرید، یک گام حیاتی دیگر باقی می‌ماند: ارزیابی میدانی کیفیت خاموت‌ ها. خاموت ممکن است روی کاغذ و در فاکتور، همه چیز را درست نشان دهد، اما آنچه در محل پروژه تحویل داده می‌شود، باید واقعی، استاندارد، دقیق و بدون نقص اجرایی باشد. این مرحله دقیقاً همین اطمینان را ایجاد می‌ کند. در ادامه، گام‌ های اصلی این ارزیابی را مرور می‌ کنیم:

1. بررسی یکنواختی ابعاد خاموت‌ ها در نمونه‌ های انتخابی
   خاموت‌ ها باید از نظر ابعاد داخلی، طول بازوها، عرض و اندازه خم کاملاً یکنواخت باشند. اگر بین دو خاموت تولیدشده اختلاف ابعاد وجود داشته باشد، نه تنها در زمان نصب دچار مشکل می‌ شوید، بلکه تراکم آرماتوربندی و توزیع بتن هم تحت تأثیر قرار می‌ گیرد. در این مرحله، از هر دسته خاموت، چند نمونه تصادفی انتخاب و اندازه‌ گیری شود. اختلاف بیش از چند میلی‌ متر در ابعاد می‌ تواند نشانه‌ ای از ضعف تولید یا عدم کالیبراسیون دستگاه خم‌ کاری باشد.
2. کنترل زاویه خم دو سر خاموت
   خم استاندارد خاموت، مخصوصاً در سازه‌ های لرزه‌ ای، ۱۳۵ درجه است. اگر این خم به اشتباه ۹۰ درجه یا کمتر باشد، عملکرد محصورشدگی کاهش می‌ یابد و احتمال باز شدن گره در زمان زلزله وجود دارد. با استفاده از گونیا یا نقاله فلزی دقیق، زاویه خم چند نمونه از هر بسته بررسی شود. کوچک‌ ترین اختلاف در زاویه خم می‌ تواند به یک اشکال ساختاری تبدیل شود.
3. بررسی کیفیت سطح میلگرد خاموت (زنگ زدگی یا آسیب فیزیکی)
   میلگردهایی که برای ساخت خاموت استفاده شده‌ اند، نباید زنگ زده، پوسته شده یا دارای ترک سطحی باشند. وجود زنگ یا پوسته شدن نشانه‌ی شرایط نگهداری نامناسب یا استفاده از مواد اولیه ضعیف است. این ضعف، نه تنها از نظر ظاهری مهم است، بلکه بر چسبندگی بتن به میلگرد و دوام بلندمدت عضو نیز تاثیر منفی می‌ گذارد.
4. ارزیابی انعطاف‌ پذیری و مقاومت خاموت در نقطه خم
   در محل خم‌ شده خاموت، نباید ترک‌ خوردگی یا شکستی وجود داشته باشد. این محل، از نظر مکانیکی حساس‌ ترین نقطه است. استفاده از میلگرد شکننده یا انجام خم‌ کاری در دمای پایین می‌ تواند منجر به ترک‌ های ریز یا شکست شود. خم خاموت باید کاملاً تمیز، بدون شیار سطحی و بدون ترک‌ خوردگی باشد.
5. کنترل تعداد خاموت‌ ها در هر بسته یا پالت
   گاهی در فرآیند بسته‌ بندی یا تحویل خاموت، به دلیل اشتباه انسانی یا عدم نظارت دقیق، تعداد واقعی با تعداد فاکتور مغایرت دارد. برای جلوگیری از کمبود در محل پروژه یا دوباره‌ کاری در سفارش، بهتر است هر بسته یا پالت شمارش و ثبت شود. بهتر است بسته‌ ها دارای لیبل مشخص با اطلاعات فنی، تعداد و محل مصرف باشند.
6. بررسی وضعیت گره‌ زنی و اتصال سر خاموت در صورت خم بسته
   در خاموت‌ های بسته، محل تلاقی دو سر میلگرد باید دارای خم کامل و چفت‌ شدگی استاندارد باشد. اگر اتصال ناقص باشد، در زمان آرماتوربندی گره‌ زنی دچار مشکل خواهد شد و عملکرد کلی خاموت کاهش پیدا می‌ کند. حتی اگر خم‌ها استاندارد باشند، باید محل بسته شدن خاموت‌ها کاملاً محکم و قابل گره‌ زنی باشد.
7. مقایسه نمونه‌ های تحویل‌ شده با نقشه اجرایی و سفارش ثبت‌شده
   یکی از مهم‌ ترین مراحل ارزیابی، تطبیق دقیق نمونه خاموت‌ های دریافت‌ شده با مشخصات درج‌ شده در نقشه‌ ها و لیست خرید است. این شامل بررسی موارد زیر می‌ شود:
   قطر میلگرد
   شکل هندسی
   ابعاد داخلی
   زاویه خم
   نوع خاموت (بسته یا باز)
   محل مصرف اعلام شده
   هر مغایرتی در این بخش باید بلافاصله به تامین‌ کننده گزارش و پیش از تحویل نهایی اصلاح شود.
8. بررسی نحوه بسته‌ بندی و انبارش خاموت‌ ها پیش از ارسال به محل پروژه
   خاموت‌ ها باید به شکلی بسته‌ بندی شده باشند که در زمان حمل آسیب نبینند، خم نشوند یا زنگ نزنند. بسته‌ بندی استاندارد شامل پالت‌ های چوبی یا فلزی، بند کشی محکم، تگ مشخصات فنی و لیبل محل مصرف است. انبارش غیراستاندارد، مثل تماس مستقیم با خاک یا رطوبت زیاد، می‌ تواند باعث خوردگی سطحی میلگردها شود.
9. گزارش‌ نویسی دقیق از ارزیابی و ثبت مستندات کیفی خاموت‌ها
   تمام بررسی‌ ها باید در قالب یک گزارش کیفی یا چک لیست کنترل، ثبت و مستند شود. این گزارش، هم برای تایید داخلی پروژه کاربرد دارد و هم در صورت بروز مشکل، به عنوان مرجع بازگشت کالا یا مطالبه اصلاح، قابل استناد خواهد بود.

تاثیر شکل خم خاموت بر عملکرد سازه

در سازه های بتنی، تفاوت بین یک سازه ایمن و یک سازه پرریسک، اغلب در جزئیات اجرایی مشخص می شود؛ جزئیاتی که شاید در نگاه اول ساده به نظر برسند اما نقش آن ها در عملکرد سازه بتنی کاملا حیاتی است، یکی از مهم ترین این جزئیات، شکل خم خاموت است، در این مقاله به بررسی تاثیر شکل خم خاموت بر عملکرد سازه می پردازیم:

بیشتر بخوانید

جدول بررسی کیفیت خاموت پیش از خرید نهایی

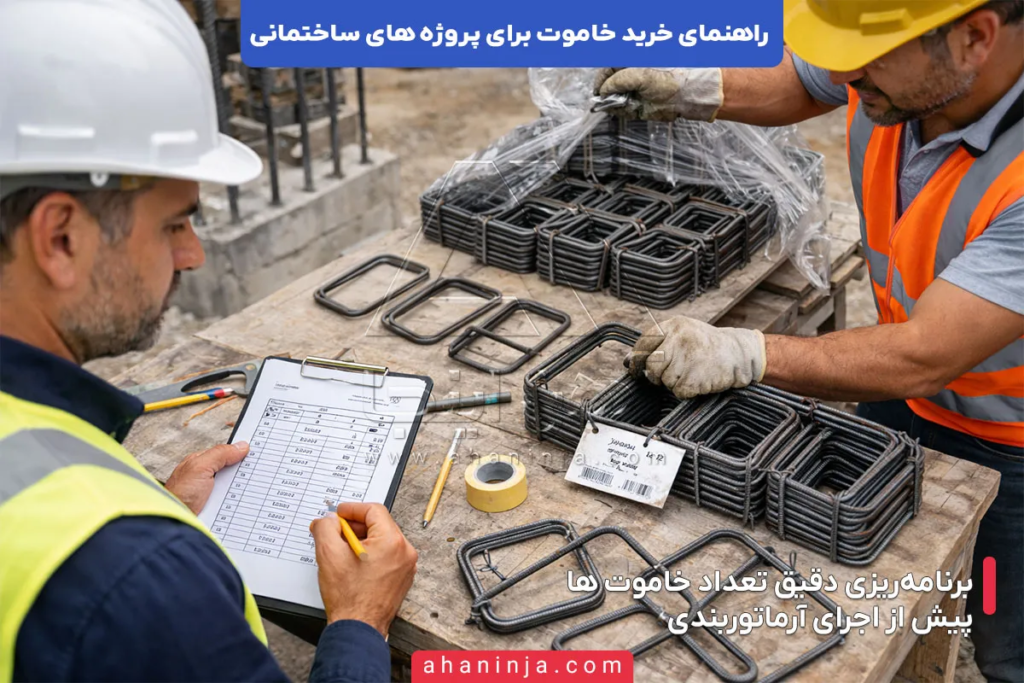

مرحله ششم: محاسبه دقیق تعداد خاموت و برنامه تامین

در بسیاری از پروژه‌های ساختمانی، یکی از دلایل اصلی دوباره‌کاری‌ها، تأخیر در اجرا و اتلاف منابع، برآورد نادقیق تعداد خاموت‌هاست. اگر این مرحله به‌درستی انجام نشود، یا پروژه با کمبود خاموت در میانه کار مواجه می‌شود، یا مقادیر زیادی خاموت بی‌استفاده روی دست کارفرما می‌ماند. در این مرحله، تمرکز اصلی بر آن است که تعداد مورد نیاز خاموت برای هر عضو سازه‌ای با دقت بالا محاسبه و برای آن برنامه تامین اصولی تدوین شود.

محاسبه تعداد خاموت، بر اساس طول عضو و فاصله بین خاموت‌ها انجام می‌شود. به‌عنوان مثال، اگر یک تیر بتنی به طول ۳ متر و فاصله خاموت ۱۵ سانتی‌متر داشته باشد، حدود ۲۰ عدد خاموت نیاز دارد. اما این محاسبه باید برای تمام اعضای سازه (تیرها، ستون‌ها، شناژها و…) به‌صورت جداگانه انجام شده و سپس جمع‌بندی کلی صورت گیرد. این کار باید نه‌فقط بر اساس نقشه، بلکه با در نظر گرفتن نواحی مختلف هر عضو (مثلاً نواحی بحرانی با خاموت متراکم و نواحی غیر بحرانی با خاموت با فاصله بیشتر) انجام شود.

در پروژه‌هایی با سازه پیچیده، بهتر است یک جدول جامع شامل نام عضو، طبقه، طول عضو، فاصله خاموت و تعداد نهایی برای هر مقطع تهیه شود. این جدول مبنای دقیق تامین خاموت خواهد بود. همچنین در نظر گرفتن پرت معمول پروژه (بین ۵ تا ۱۰ درصد) نیز در دقت برنامه تامین مؤثر است. این پرت برای پوشش خطاهای احتمالی در حمل، آسیب‌ دیدگی، خم اشتباه یا تطابق اجرایی لحاظ می‌شود.

علاوه بر محاسبه تعداد، برنامه‌ریزی برای زمان و نحوه تامین خاموت‌ها نیز باید در این مرحله انجام شود. خاموت‌ها باید به شکلی به پروژه تحویل داده شوند که با برنامه زمان‌ بندی اجرای سازه هماهنگ باشند. برای مثال، خاموت‌ های مربوط به فونداسیون باید زودتر از خاموت‌ های تیرهای طبقات فوقانی تامین و در دسترس قرار گیرند. تقسیم تامین به صورت مرحله‌ ای و طبقه‌ بندی‌ شده باعث جلوگیری از ترافیک انبار، آسیب به خاموت‌ ها و سردرگمی کارگاه می‌ شود.

در نهایت، وجود یک برگه برنامه تامین که شامل تعداد مورد نیاز، زمان تحویل، محل مصرف و وضعیت آماده‌ سازی باشد، تضمین می‌ کند که تیم اجرا در هر مرحله، خاموت‌ ها را به‌موقع، به‌اندازه و با مشخصات دقیق در اختیار دارد. این موضوع هم سرعت پروژه را بالا می‌ برد، هم از فشار لحظه‌ ای بر تیم تامین و انبارداری جلوگیری می‌ کند. محاسبه دقیق تعداد خاموت و تدوین برنامه‌ تامین، در ظاهر یک کار ساده و روتین است، اما در عمل، یکی از پایه‌ های موفقیت در مدیریت اجرایی پروژه محسوب می‌ شود.

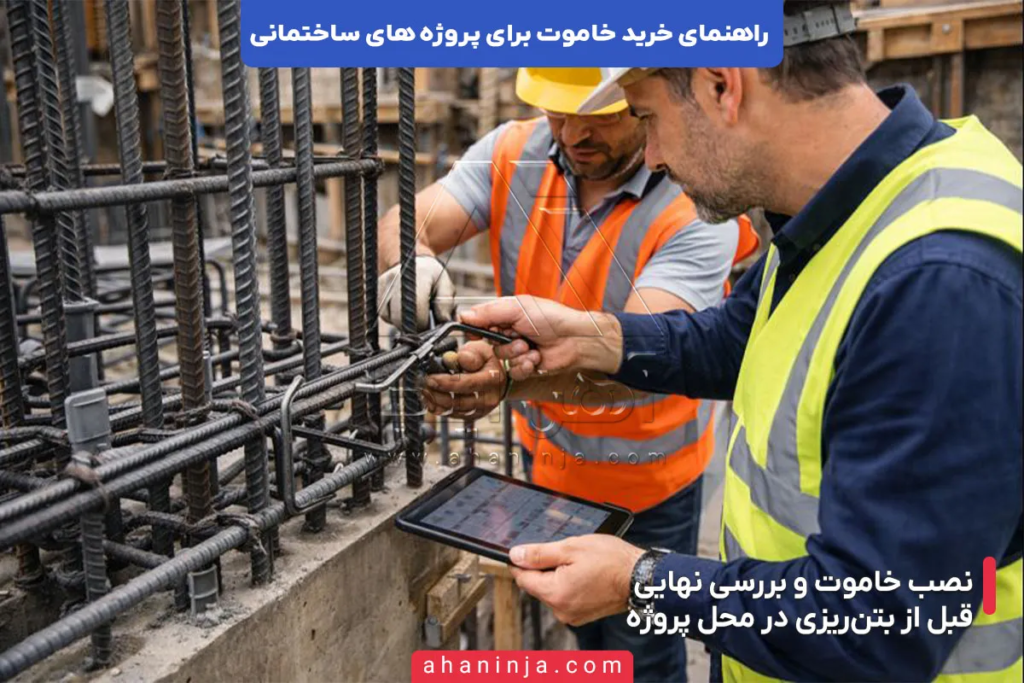

مرحله هفتم: کنترل هماهنگی خرید خاموت با شرایط اجرا و بتن ریزی

حتی اگر بهترین خاموت از نظر طراحی، مشخصات فنی و کیفیت تولید خریداری شده باشد، زمانی که با شرایط واقعی اجرا و بتن‌ ریزی پروژه هماهنگ نباشد، می‌ تواند دردسرساز شود. در بسیاری از پروژه‌ ها، تفاوت میان دفتر طراحی و میدان اجرا به شکل‌ گیری خطاهایی منجر می‌ شود که دلیل آن نه ضعف محصول، بلکه نبود هماهنگی بین خرید خاموت و موقعیت عملیاتی است. این مرحله برای اطمینان از تطبیق خرید با واقعیت‌های اجرایی بسیار کلیدی است.

در ادامه، مهم‌ ترین اقداماتی که باید در این مرحله انجام شوند را توضیح داده ایم:

• بررسی قابلیت نصب خاموت در چارچوب قالب‌ بندی موجود
  یکی از رایج‌ ترین مشکلات در اجرا، برخورد خاموت‌ ها با قالب یا فشرده شدن بیش از حد میلگردها در فضای داخلی عضو است. خاموت باید به‌ گونه‌ ای انتخاب شده باشد که پس از نصب، کاور بتن کافی در تمام جهات حفظ شود. برای این منظور، تیم اجرایی باید ابعاد خاموت را با ابعاد داخلی قالب پس از نصب و موقعیت میلگردهای طولی تطبیق دهد. اگر اختلافی وجود دارد، باید قبل از بتن‌ ریزی اصلاح شود.
• تطبیق فاصله خاموت‌ ها با ظرفیت تراکم بتن و نوع ویبره
  فاصله خاموت‌ ها بر عملکرد سازه تاثیر مستقیم دارد، اما در صورتی که این فاصله بیش از حد کم باشد (مثلاً ۷.۵ سانتی‌ متر)، عبور بتن تازه و ویبره‌ پذیری آن در میان میلگردها بسیار دشوار می‌ شود. این موضوع ممکن است منجر به ایجاد کرمو شدن بتن یا نقاطی با تراکم ناکافی شود. بنابراین، باید بررسی شود که تراکم خاموت‌ ها با روش بتن‌ ریزی (ویبراتور سوزنی یا قالب لغزنده و…) هماهنگ است.
• بررسی محل دقیق گره‌ زنی خاموت‌ ها و امکان دسترسی اجرایی
  در صورتی که خم خاموت به‌درستی اجرا نشده یا جای گره‌ زنی در محل نامناسب قرار گرفته باشد (مثلاً در ناحیه پر تنش یا روی زاویه خم)، اجرای گره‌ زنی یا بستن خاموت سخت یا غیراستاندارد خواهد شد. در این مرحله باید کنترل شود که خاموت‌ ها دارای خم کامل بوده و نقطه بستن در محلی مناسب و قابل دسترس برای آرماتوربند باشد.
• ارزیابی شرایط نگهداری خاموت در کارگاه پیش از استفاده
  خاموت‌ ها باید در کارگاه به شکلی نگهداری شوند که دچار زنگ‌ زدگی، آلودگی سطحی، یا تغییر فرم نشوند. رطوبت زیاد، تماس مستقیم با زمین، یا قرار گرفتن در معرض باران، همگی عواملی هستند که باعث کاهش کیفیت خاموت و ضعف در چسبندگی بتن می‌ شوند. بنابراین، تیم اجرا باید شرایط انبارش خاموت‌ ها را پیش از مصرف بررسی و در صورت نیاز، آن‌ ها را تمیز یا تعویض کند.
• هماهنگی موقعیت نصب خاموت‌ ها با دیگر اجزای آرماتوربندی (مثلاً قفسه میلگردهای طولی)
  در برخی موارد، محل دقیق نصب خاموت‌ ها با مسیر عبور میلگردهای طولی یا خاموت‌ های مورب دیگر تداخل دارد. در این مرحله باید پیش از نصب، کنترل شود که خاموت‌ ها بدون فشار، خم یا تغییر شکل در جای خود قرار می‌ گیرند و قفسه آرماتور دچار تنش اجرایی نمی‌ شود.
• بررسی مطابقت چیدمان خاموت‌ ها با گام‌ بندی مورد تایید ناظر پروژه
  حتی اگر فاصله خاموت‌ ها مطابق نقشه باشد، اجرای آن باید توسط ناظر تایید شود. برای این منظور، پس از چیدمان اولیه خاموت‌ ها روی میلگردهای طولی، باید فاصله آن‌ ها با متر کنترل شده و مطمئن شد که گام‌ ها یکنواخت و مطابق با نقشه اجرایی هستند. ناظر پروژه معمولاً پیش از بتن‌ ریزی این مرحله را تایید می‌ کند.
• کنترل هماهنگی اجرای خاموت با زمان‌ بندی بتن‌ ریزی و دمای محیط
  اگر خاموت‌ ها آماده باشند ولی به دلایل مختلف، بتن‌ ریزی به تعویق بیفتد، ممکن است میلگردها در معرض زنگ زدگی یا آلودگی محیطی قرار بگیرند. بنابراین، اجرای خاموت‌ گذاری باید هم‌ زمان یا نزدیک به زمان بتن‌ ریزی باشد تا خاموت‌ ها پس از نصب، برای مدت طولانی بدون پوشش باقی نمانند. در صورت افزایش دما یا بارش، پوشش موقت پیشنهاد می‌ شود.
• تایید نهایی مهندس ناظر پیش از بتن‌ ریزی با تمرکز بر نصب خاموت‌ ها
  مرحله آخر هماهنگی، تایید رسمی و نهایی توسط ناظر پروژه است. ناظر باید بررسی کند که تمام خاموت‌ ها در موقعیت درست، با فاصله صحیح، گره‌ زنی کامل، خم استاندارد، بدون زنگ‌ زدگی یا آسیب، و آماده بتن‌ ریزی هستند. این تایید نهایی باید پیش از هرگونه شروع به بتن‌ ریزی انجام شود.

نقش فاصله‌گذارها(اسپیسرها)در میلگردگذاری سازه

در پروژه‌های بتنی، نحوه میلگردگذاری تأثیر زیادی در استحکام و دوام سازه دارد. فاصله‌گذارها یا اسپیسرها، یکی از اجزای مهم میلگردگذاری هستند که با ایجاد فاصله‌ی استاندارد بین میلگرد و قالب بتن، از تماس مستقیم میلگرد با محیط جلوگیری می‌کنند، در این مقاله به معرفی فاصله‌گذار میلگرد می‌پردازیم:

بیشتر بخوانید

جمع بندی

اگر قرار باشد یک جمله درباره خرید خاموت گفته شود، این است که خرید خاموت باید مثل یک مسیر مرحله به مرحله دیده شود، نه یک سفارش ساده. از شناخت نقش خاموت و استخراج نیاز از نقشه شروع می شود، با تعیین مشخصات فنی و انتخاب روش تامین ادامه پیدا می کند و با کنترل کیفیت، محاسبه تعداد و هماهنگی با اجرا به نتیجه می رسد. رعایت همین مراحل باعث می شود خاموت در پروژه واقعا نقش خود را در افزایش ایمنی سازه، کنترل ترک های برشی و بهبود رفتار لرزه ای انجام دهد.

برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفه‌ای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
