بررسی نقش خاموت در کاهش حساسیت سازه به زلزله

در سازه های بتن مسلح، آنچه عملکرد واقعی سازه را در زلزله مشخص می کند فقط مقاومت اسمی بتن و فولاد نیست، بلکه نحوه کنترل تغییرشکل ها، میزان شکل پذیری سازه و چگونگی مدیریت انرژی ورودی اهمیت بسیار بیشتری دارد. زلزله یک بار ناگهانی و یکنواخت نیست؛ مجموعه ای از بارهای رفت و برگشتی با شدت و الگوی غیرقابل پیش بینی است که اگر سازه برای آن آماده نباشد، حتی با مقاومت ظاهری بالا نیز دچار آسیب جدی می شود. در این میان، خاموت به عنوان یکی از کلیدی ترین اجزای آرماتوربندی، نقش مستقیم و تعیین کننده ای در کاهش حساسیت سازه به زلزله دارد. خاموت درست طراحی و اجرا شده می تواند رفتار سازه را از یک سیستم شکننده و ناگهانی، به سیستمی قابل کنترل و تدریجی تبدیل کند.

«اگر قصد خرید خاموت دارید، اولین قدم آگاهی از قیمت روز خاموت است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت خاموت بزنید.»

در این مقاله، بررسی می کنیم که نقش خاموت در کاهش حساسیت سازه به زلزله چیست، این اثر از چه مکانیزم هایی ناشی می شود و چرا نادیده گرفتن آن یکی از خطرناک ترین اشتباهات اجرایی است، پس در ادامه با اهن اینجا همراه باشید.

منظور از حساسیت سازه به زلزله چیست و چرا اهمیت دارد؟

وقتی از حساسیت سازه به زلزله صحبت می کنیم، در واقع داریم درباره این موضوع حرف می زنیم که سازه در برابر تحریکات لرزه ای چطور رفتار می کند؛ آیا با یک لرزش کوچک دچار تنش و واکنش شدید می شود یا می تواند انرژی را جذب کند و آرام، قابل کنترل و پیش بینی شده واکنش نشان دهد.
این حساسیت یک مفهوم کاملا کاربردی و ملموس در مهندسی سازه است، چون مستقیما تعیین می کند که سازه در دقایق پرتنش بعد از یک زمین لرزه، ایمن باقی می ماند یا وارد مسیر آسیب و فروپاشی می شود.

در سازه های بتن مسلح، میزان حساسیت به زلزله وابسته به مجموعه ای از عوامل است؛ اما سه عامل اصلی همیشه پررنگ تر هستند: محصورشدگی بتن, مهار میلگردهای طولی, و نحوه توزیع تنش و ترک ها. این ها همان چیزهایی هستند که اگر درست مدیریت نشوند، سازه در برابر کوچک ترین افزایش شتاب زمین رفتاری تند، ناگهانی و غیرقابل پیش بینی نشان می دهد.

برای اینکه موضوع ملموس تر شود، تصور کن دو ستون کنار هم در یک ساختمان وجود دارد. هر دو ظرفیت مقاومتی مشابهی دارند، اما یکی از آنها از نظر آرایش آرماتوربندی و خاموت گذاری، اصولی تر اجرا شده است. در لحظه زلزله، ستون ضعیف تر با اولین پیک نیروی لرزه ای شروع به ترک خوردن، تمرکز تنش و کمانش میلگرد می کند، در حالی که ستون قوی تر با وجود دریافت همان نیرو، رفتار نرم تری از خود نشان می دهد.
این همان تعریف ساده اما حیاتی حساسیت لرزه ای است. هرچه سازه دیرتر وارد رفتار ترد شود، فرصت بیشتری برای جذب انرژی پیدا می کند.

یکی از دلایل اهمیت این موضوع، ماهیت زلزله است. زلزله یک بار یکنواخت نیست، بلکه مجموعه ای از بارهای رفت و برگشتی, همراه با شتاب های ناگهانی است. اگر سازه نتواند این انرژی را در طول زمان پخش و مستهلک کند، انرژی در یک نقطه متمرکز شده و باعث شکست موضعی می شود. شکست موضعی یعنی آغاز سناریویی که هیچ مهندسی دوست ندارد شاهد آن باشد.

عامل دیگری که اهمیت حساسیت سازه به زلزله را دوچندان می کند، نقش مفصل پلاستیک در رفتار لرزه ای است. در یک سازه اصولی، مفصل پلاستیک در نواحی مشخص و کنترل شده تشکیل می شود، نه در هر نقطه ای از ستون. اما سازه ای که حساسیت بالایی دارد، مفصل پلاستیک را در ناحیه ای غیرقابل انتظار ایجاد می کند و کوچک ترین خطا در این مرحله می تواند به فروپاشی پیشرونده منتهی شود.

در نهایت، حساسیت سازه به زلزله یک شاخص کلیدی برای سنجش کیفیت طراحی و اجراست. سازه ای با حساسیت کم، رفتاری تدریجی و مطمئن دارد، به مهندس و حتی به ساکنان فرصت درک شرایط را می دهد و اجازه نمی دهد نیروهای لرزه ای در یک نقطه تخلیه شوند. اما سازه ای با حساسیت بالا درست مثل یک سیستم شکننده است؛ ظاهرا مقاوم، اما در عمل به شدت آسیب پذیر.

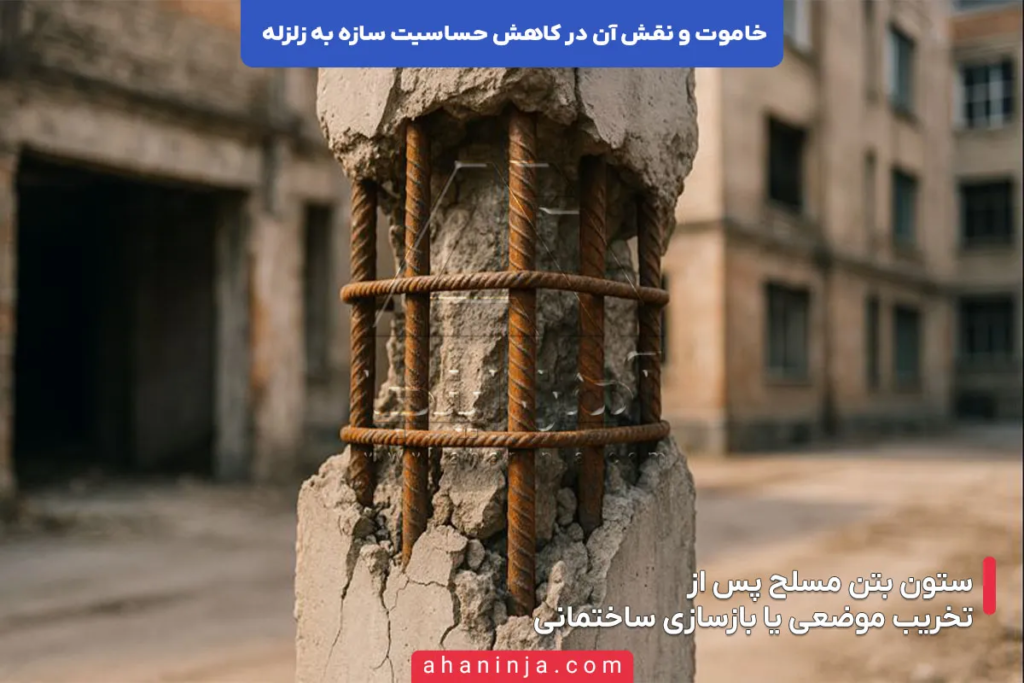

نقش خاموت در کاهش حساسیت سازه به زلزله

خاموت در ظاهر یک آرماتور عرضی ساده است، اما در رفتار لرزه ای سازه نقشی فراتر از تصور دارد. زمانی که زلزله سازه را تحت بارهای رفت و برگشتی قرار می دهد، این خاموت است که با ایجاد محصورشدگی بتن, مهار جانبی میلگردهای طولی و کنترل ترک های لرزه ای, شدت واکنش سازه را کاهش می دهد. هرجا خاموت درست طراحی و اجرا شده باشد، سازه به جای رفتار ترد و ناگهانی، وارد یک رفتار نرم و قابل پیش بینی می شود. دقیقا همینجاست که نقش خاموت در کاهش حساسیت سازه به زلزله خودش را نشان می دهد:

محصورشدگی بتن هسته و افزایش ظرفیت تغییرشکل

وقتی درباره محصورشدگی بتن هسته صحبت می کنیم، در واقع به یکی از بنیادی ترین مکانیزم های مقاوم سازی لرزه ای اشاره می کنیم. بتن به تنهایی در برابر فشارهای جانبی و تغییرشکل های شدید رفتاری ترد دارد و خیلی زود دچار خردشدگی موضعی می شود. اما زمانی که خاموت ها به صورت منظم و اصولی دور میلگردهای طولی قرار می گیرند، بتن هسته وارد یک وضعیت کاملا متفاوت می شود؛ حالتی که در آن ظرفیت تحمل تنش های شدید، چند برابر افزایش پیدا می کند.

خاموت با محصور کردن بتن، یک فشار جانبی فعال ایجاد می کند که مانع باز شدن ترک ها و جلوگیری از متلاشی شدن سریع مقطع می شود. این فشار جانبی باعث می شود بتن در برابر بارهای رفت و برگشتی زلزله، به جای شکست ناگهانی، رفتاری نرم تر، پایدارتر و شکل پذیرتر از خود نشان دهد. به همین دلیل است که محصورشدگی، یکی از اصلی ترین عوامل افزایش ظرفیت تغییرشکل پلاستیک در ستون ها محسوب می شود.

در واقع، وقتی بتن در ناحیه مفصل پلاستیک وارد مرحله تغییرشکل های بزرگ می شود، خاموت ها به عنوان یک پوسته نگهدارنده عمل می کنند. این پوسته اجازه نمی دهد بتن به سرعت دچار تورق، ریزش یا از دست رفتن مقاومت فشاری شود. هرچه این محصورشدگی قوی تر باشد، ستون قادر است انرژی بیشتری را جذب کرده و از انتقال ناگهانی تنش به سایر بخش های سازه جلوگیری کند.

نکته مهم این است که اثر محصورشدگی فقط به افزایش مقاومت محدود نمی شود؛ بلکه باعث تاخیر در شروع تخریب, بهبود پیوستگی بتن و فولاد, پایداری میلگردهای طولی و نهایتا کاهش حساسیت لرزه ای سازه می شود. این یعنی خاموت، با یک عملکرد ظاهرا ساده، اساس رفتار سازه در زلزله را تغییر می دهد و از یک سیستم شکننده، یک سیستم مقاوم و قابل اعتماد می سازد.

به زبان ساده، هرچه محصورشدگی بتن بهتر باشد، سازه در لحظه های بحرانی زلزله، زمان بیشتری برای واکنش، جذب انرژی و تغییرشکل کنترل شده دارد؛ و همین چند ثانیه، همان چیزی است که میان آسیب قابل تعمیر و فروپاشی غیرقابل کنترل تفاوت ایجاد می کند.

جلوگیری از کمانش میلگردهای طولی

یکی از مهم ترین نقش های خاموت در رفتار لرزه ای سازه، مهار جانبی میلگردهای طولی و جلوگیری از کمانش موضعی آنهاست؛ پدیده ای که اگر رخ دهد، ظرفیت باربری ستون به شکل ناگهانی افت می کند و عملا سازه را وارد یک وضعیت بسیار خطرناک می کند.

در لحظه زلزله، نیروهای وارد بر ستون فقط فشاری یا کششی نیستند؛ ترکیبی از بارهای رفت و برگشتی, تغییرشکل های بزرگ و جابه جایی های غیرخطی هستند. میلگردهای طولی در این شرایط به صورت متناوب تحت فشار شدید قرار می گیرند. فولاد در برابر فشار زیاد می تواند دچار کمانش شود، اما نه به صورت کلی؛ بلکه ابتدا در یک نقطه کوچک، یعنی کمانش موضعی. این همان نقطه ای است که شکست ستون آغاز می شود.

خاموت در این مرحله نقش یک پشتیبان جانبی دائمی را بازی می کند. با اتصال حلقه ای به دور میلگردهای طولی، اجازه نمی دهد آنها از صفحه خارج شوند یا تحت نیروهای جانبی کوچک هم تغییر شکل قابل ملاحظه ای داشته باشند. در نتیجه، میلگرد طولی حتی در بارهای فشاری شدید، راست، پایدار و درگیر با بتن باقی می ماند.

نکته مهم این است که کمانش میلگرد، معمولا زمانی رخ می دهد که بتن اطراف آن ترک خورده یا در حال خردشدن است. درست در همین زمان است که خاموت وارد عمل اصلی خود می شود. چون خاموت نه تنها میلگرد را مهار می کند، بلکه با محصورکردن بتن, اجازه نمی دهد بتن به سرعت از اطراف میلگرد بریزد و مهار طبیعی آن از بین برود.

اگر خاموت فاصله گذاری مناسب نداشته باشد یا قطر آن کافی نباشد، میلگرد در اولین چرخه های لرزه ای دچار کمانش می شود و ستون وارد حالت رفتار ترد خواهد شد. این رفتار ترد، همان چیزی است که مهندسان تمام تلاش خود را می کنند از آن جلوگیری کنند.

وقتی خاموت به درستی اجرا شده باشد:

• میلگرد طولی در طول زلزله پایدار باقی می ماند
• تغییرشکل ستون به صورت تدریجی افزایش می یابد، نه ناگهانی
• ظرفیت باربری نهایی ستون حفظ می شود
• تشکیل مفصل پلاستیک به صورت کنترل شده و در نقطه طراحی شده اتفاق می افتد
• سازه در برابر شتاب های شدید، رفتاری نرم و قابل اعتماد از خود نشان می دهد

به عبارت ساده تر، اگر محصورشدگی بتن مرکز کنترل رفتار ستون باشد، جلوگیری از کمانش میلگردهای طولی قلب عملکرد لرزه ای ستون است. خاموت بدون اغراق، همان جزئی است که بین یک ستون قابل اعتماد و یک ستون پرریسک در زلزله تفاوت ایجاد می کند.

نقش خاموت در جلوگیری از کمانش میلگردهای طولی

کمانش میلگردهای طولی یکی از مخاطرات رایج در طراحی و اجرای ستون‌های بتنی است که در صورت عدم پیش‌بینی مناسب، می‌تواند منجر به ناپایداری کلی سازه شود، در این مقاله، به بررسی دقیق نقش خاموت در جلوگیری از کمانش میلگردهای طولی می‌پردازیم:

بیشتر بخوانید

کنترل و توزیع ترک ها

وقتی سازه تحت اثر بارهای رفت و برگشتی زلزله قرار می گیرد، ترک خوردن بتن یک رفتار طبیعی و حتی ضروری است. اما آنچه تعیین می کند این ترک ها به یک رفتار کنترل شده منجر شوند یا به یک شکست ناگهانی, نحوه مدیریت و توزیع همین ترک هاست. دقیقا همین جاست که خاموت نقش حیاتی خود را ایفا می کند.

خاموت با ایجاد یک شبکه منظم در مقطع، اجازه نمی دهد که تنش های متمرکز در یک نقطه جمع شوند و به یک ترک بزرگ و خطرناک تبدیل شوند. به جای آن، خاموت تنش را در طول عضو پخش می کند و باعث می شود ترک ها به صورت ریز، یکنواخت و متعدد ایجاد شوند. این الگوی ترک خوردگی نشانه یک رفتار سالم لرزه ای است، چون نشان می دهد انرژی زلزله قدم به قدم و بدون شوک ناگهانی در عضو مستهلک می شود.

وقتی ترک ها کنترل شده باشند:

1. بتن هسته دیرتر وارد مرحله خردشدگی می شود
2. میلگردهای طولی همچنان درگیر و مهار شده باقی می مانند
3. مفصل پلاستیک در نقطه ای که طراحی شده شکل می گیرد
4. سازه در برابر افزایش شدت زلزله رفتار پیش بینی پذیرتر نشان می دهد

اما اگر خاموت به صورت اصولی اجرا نشده باشد، ترک ها به یک یا دو ناحیه محدود می شوند و همان جا به سرعت گسترش پیدا می کنند. این تمرکز ترک اغلب باعث شروع یک شکست ترد و غیرقابل کنترل می شود؛ وضعیتی که مهندسان برای جلوگیری از آن، بیشترین تاکید را بر خاموت گذاری صحیح دارند.

به بیان ساده، خاموت اجازه نمی دهد سازه «غافلگیر» شود. با پخش کردن تنش و کنترل ترک ها، به سازه زمان می دهد که نیروها را مدیریت کند و واکنش آن از حالت ناگهانی و شکننده، به حالت تدریجی، آرام و قابل مدیریت تبدیل شود.

جدول بررسی نقش خاموت در کاهش حساسیت سازه به زلزله

در این جدول، مهم ترین مکانیزم هایی که باعث می شوند خاموت به طور مستقیم حساسیت لرزه ای سازه را کاهش دهد، به صورت شفاف و خلاصه آورده شده است:

تاثیر فاصله خاموت بر حساسیت لرزه ای سازه

فاصله خاموت یکی از همان جزئیاتی است که شاید در ظاهر ساده به نظر برسد، اما در لحظه زلزله تفاوت بین یک رفتار نرم و قابل اعتماد با یک شکست ناگهانی را رقم می زند. هرچه فاصله خاموت دقیق تر و اصولی تر انتخاب شود، میزان محصورشدگی بتن, مهار میلگردهای طولی و کنترل تغییرشکل ها بهتر انجام می گیرد و سازه به شکل قابل توجهی حساسیت کمتری به تحریکات لرزه ای نشان می دهد. در ادامه می بینیم چرا همین فاصله به ظاهر کوچک، چنین اثر بزرگی بر رفتار سازه دارد:

فاصله کم خاموت در نواحی بحرانی

نواحی بحرانی ستون و تیر، مثل پای ستون, محل اتصال تیر به ستون و محدوده مفصل پلاستیک, همان بخش هایی هستند که در زلزله بیشترین تنش، بیشترین تغییرشکل و بیشترین چرخه بارگذاری را تجربه می کنند. در این نواحی، رفتار سازه از حالت خطی خارج می شود و وارد فاز تغییرشکل های بزرگ، تنش های تجمعی و فشارهای جانبی شدید می گردد. دقیقا به همین دلیل است که فاصله خاموت در این بخش ها باید حداقلی و کاملا طبق ضوابط لرزه ای باشد.

وقتی فاصله خاموت کم باشد، بتن هسته تحت یک محصورشدگی مداوم قرار می گیرد. این محصورشدگی اجازه نمی دهد بتن به سرعت ترک بخورد یا دچار خردشدگی ناگهانی شود. بتن در حالت محصورشده، مقاومت فشاری بالاتری از خود نشان می دهد و مهم تر از آن، توان تحمل تغییرشکل های پلاستیک بزرگ را پیدا می کند. در نتیجه، ناحیه بحرانی به جای این که در اولین لحظات زلزله تخریب شود، رفتاری کنترل شده و تدریجی دارد.

اثر بعدی فاصله کم خاموت، بر مهار جانبی میلگردهای طولی است. در نواحی بحرانی، این میلگردها بیشترین نیروهای فشاری و کششی را تجربه می کنند و احتمال کمانش آنها بسیار زیاد است. خاموت هایی که با فاصله کم قرار داده شده باشند، یک شبکه مهار کننده قوی ایجاد می کنند و مانع خارج شدن میلگرد از صفحه و کمانش زودرس آن می شوند. همین مهار جانبی، یکی از مهم ترین دلایل کاهش حساسیت لرزه ای سازه است.

یکی دیگر از مزایای فاصله کم خاموت، کنترل الگوی ترک ها است. خاموت های متراکم اجازه نمی دهند ترک های بزرگ و خطرناک ایجاد شوند. به جای آن، ترک ها به صورت ریز، یکنواخت و گسترده در طول عضو پخش می شوند. این الگو نشان دهنده یک رفتار لرزه ای سالم است، چون انرژی زلزله در سطح عضو مستهلک می شود و در یک نقطه جمع نمی شود.

فاصله کم خاموت همچنین باعث می شود ناحیه بحرانی بتواند مفصل پلاستیک پایدار تشکیل دهد؛ مفصلی که مطابق طراحی عمل کرده و اجازه می دهد سازه انرژی زلزله را با انعطاف و تغییرشکل کنترل شده جذب کند. بدون این تراکم خاموت، مفصل پلاستیک یا اصلا شکل نمی گیرد یا در نقطه ای نامناسب تشکیل شده و ستون را به خطر می اندازد.

به طور خلاصه، فاصله کم خاموت در ناحیه بحرانی سه اثر کلیدی دارد:

1. افزایش محصورشدگی بتن و تاخیر در خردشدگی
2. جلوگیری از کمانش میلگردهای طولی
3. کنترل ترک ها و ایجاد رفتار لرزه ای نرم و قابل پیش بینی

همین سه مورد باعث می شود سازه در برابر شتاب های بالا، واکنش ملایم تر، دیرتر و ایمن تر نشان دهد و حساسیت لرزه ای آن به شدت کاهش پیدا کند.

فاصله زیاد خاموت و افزایش آسیب پذیری

وقتی فاصله خاموت ها بیش از حد مجاز یا بدون توجه به ضوابط لرزه ای انتخاب می شود، عملا یکی از اصلی ترین ابزارهای کنترل رفتار سازه در زلزله از کار می افتد. فاصله زیاد خاموت یعنی کاهش محصورشدگی بتن, تضعیف مهار جانبی میلگردهای طولی و از بین رفتن امکان کنترل تغییرشکل ها در نواحی بحرانی. نتیجه این شرایط، افزایش مستقیم حساسیت لرزه ای سازه است.

در چنین حالتی، بتن هسته در برابر بارهای رفت و برگشتی زلزله، تقریبا بدون پشتیبان باقی می ماند. با اولین چرخه های لرزه ای، ترک ها سریع تر باز می شوند و بتن وارد مرحله خردشدگی زودهنگام می شود. چون فشار جانبی موثری از طرف خاموت وجود ندارد، بتن توان تحمل تغییرشکل های بزرگ را از دست می دهد و مقطع به سرعت دچار افت مقاومت می شود.

فاصله زیاد خاموت همچنین زمینه را برای کمانش میلگردهای طولی فراهم می کند. وقتی میلگرد تحت فشار قرار می گیرد و تکیه گاه جانبی کافی نداشته باشد، در کوتاه ترین زمان دچار کمانش موضعی می شود. این کمانش اغلب به صورت ناگهانی اتفاق می افتد و درست همان نقطه ای است که ستون وارد رفتار ترد و غیرقابل کنترل می شود. در این وضعیت، حتی اگر مقاومت اسمی عضو بالا باشد، ظرفیت واقعی آن عملا از بین می رود.

از نظر ترک خوردگی نیز فاصله زیاد خاموت باعث می شود ترک ها به جای توزیع یکنواخت، در یک یا دو ناحیه متمرکز شوند. این تمرکز ترک نشانه یک رفتار لرزه ای ناسالم است، چون انرژی زلزله در یک نقطه تخلیه می شود و همان نقطه به کانون شکست تبدیل می گردد. چنین رفتاری معمولا بدون هشدار قبلی رخ می دهد و فرصت واکنش را از سازه می گیرد.

نکته خطرناک تر این است که فاصله زیاد خاموت، محل تشکیل مفصل پلاستیک را از کنترل خارج می کند. مفصل ممکن است در ناحیه ای ناخواسته شکل بگیرد یا اصلا به درستی تشکیل نشود. این بی نظمی در رفتار غیرخطی، احتمال فروپاشی موضعی یا حتی پیشرونده را به شدت افزایش می دهد.

به زبان ساده، فاصله زیاد خاموت یعنی رها کردن سازه در برابر زلزله. در چنین شرایطی، واکنش سازه تند، شکننده و غیرقابل پیش بینی خواهد بود. همین موضوع است که باعث می شود آیین نامه های لرزه ای روی محدودیت فاصله خاموت این قدر حساس باشند؛ چون این فاصله مستقیما با ایمنی جان انسان ها گره خورده است.

تاثیر فاصله خاموت بر عملکرد سازه

فاصله خاموت‌ها یکی از مهم‌ترین عوامل در تعیین عملکرد برشی و شکل‌پذیری سازه‌های بتن‌آرمه است، این فاصله اگر به‌درستی تعیین نشود، می‌تواند منجر به کاهش ایمنی سازه می شود، در این مقاله به بررسی دقیق تأثیر فاصله خاموت‌ها بر عملکرد سازه می‌پردازیم:

بیشتر بخوانید

نقش آرایش و شکل خاموت در کاهش حساسیت سازه

آرایش و شکل خاموت فقط یک موضوع اجرایی ساده نیست، بلکه مستقیما روی نحوه واکنش سازه در زلزله اثر می گذارد. حتی اگر فاصله خاموت درست انتخاب شده باشد، اما آرایش یا شکل خم آن اصولی نباشد، بخش زیادی از اثر محصورشدگی و مهار از بین می رود. در ادامه، مهم ترین جنبه های تاثیر آرایش و شکل خاموت بر کاهش حساسیت لرزه ای سازه به صورت دقیق بررسی شده کرده ایم:

• خاموت بسته و ایجاد محصورشدگی پیوسته
  خاموت های بسته که به صورت کامل دور میلگردهای طولی را در بر می گیرند، یک سیستم محصورکننده پیوسته ایجاد می کنند. این پیوستگی باعث می شود فشار جانبی به طور یکنواخت به بتن هسته وارد شود و بتن در برابر بارهای رفت و برگشتی رفتاری پایدارتر داشته باشد. در چنین شرایطی، خردشدگی بتن به تاخیر می افتد و سازه دیرتر وارد رفتار ترد می شود.
• شکل خم مناسب و جلوگیری از بازشدگی خاموت
  خاموت هایی که با خم استاندارد اجرا شده باشند، در چرخه های لرزه ای باز نمی شوند. این موضوع بسیار حیاتی است، چون باز شدن خاموت در زلزله به معنای از دست رفتن کامل محصورشدگی بتن و مهار میلگردهای طولی است. شکل خم مناسب باعث می شود خاموت حتی در تغییرشکل های بزرگ هم عملکرد خود را حفظ کند و واکنش سازه قابل پیش بینی باقی بماند.
• درگیری موثر خاموت با میلگردهای طولی
  آرایش صحیح خاموت باید به گونه ای باشد که میلگردهای طولی به طور کامل درون آن درگیر شوند. این درگیری باعث انتقال مناسب نیرو بین بتن و فولاد می شود و مانع حرکت آزاد میلگرد در مقطع می گردد. نتیجه این وضعیت، کاهش احتمال کمانش میلگرد و حفظ ظرفیت فشاری عضو در زلزله است.
• تقارن در آرایش خاموت و توزیع یکنواخت تنش
  خاموت هایی که به صورت متقارن و منظم در مقطع قرار گرفته اند، تنش ها را به شکل یکنواخت تری پخش می کنند. این تقارن مانع تمرکز تنش در یک گوشه مقطع می شود و الگوی ترک خوردگی را کنترل می کند. چنین رفتاری مستقیما باعث کاهش حساسیت لرزه ای سازه و جلوگیری از شکست موضعی می شود.
• هماهنگی آرایش خاموت با ناحیه مفصل پلاستیک
  در نواحی مفصل پلاستیک، آرایش خاموت باید متراکم تر و دقیق تر باشد. این هماهنگی باعث می شود مفصل پلاستیک در محل طراحی شده شکل بگیرد و انرژی زلزله به صورت هدفمند مستهلک شود. اگر آرایش خاموت با این ناحیه هماهنگ نباشد، رفتار غیرخطی سازه از کنترل خارج می شود و احتمال آسیب شدید افزایش می یابد.

در مجموع، آرایش و شکل خاموت تعیین می کند که سازه در زلزله وارد یک رفتار نرم، تدریجی و هشداردهنده شود یا به سمت شکست ناگهانی و پرریسک حرکت کند. به همین دلیل، توجه به این جزئیات اجرایی، مستقیما به معنای سرمایه گذاری روی ایمنی سازه است.

نقش خاموت در کنترل رفتار غیرخطی سازه

وقتی زلزله از یک حد مشخص فراتر می رود، سازه ناگزیر وارد رفتار غیرخطی می شود؛ مرحله ای که در آن تغییرشکل ها دیگر برگشت پذیر نیستند و عضو سازه ای به صورت دائمی تغییر شکل می دهد. این نقطه، حساس ترین و تعیین کننده ترین بخش عملکرد لرزه ای سازه است. در چنین شرایطی، این خاموت است که مشخص می کند رفتار غیرخطی کنترل شده و قابل مدیریت باشد یا به سمت فروپاشی ناگهانی حرکت کند.

خاموت با ایجاد محصورشدگی بتن هسته و مهار موثر میلگردهای طولی، اجازه می دهد عضو بتنی بدون از دست دادن ناگهانی مقاومت وارد ناحیه غیرخطی شود. به بیان ساده تر، خاموت کمک می کند سازه «تسلیم شود اما فرو نریزد». این تفاوت ظریف اما حیاتی، همان چیزی است که در طراحی لرزه ای هدف گذاری می شود.

در رفتار غیرخطی، یکی از مهم ترین مفاهیم، تشکیل مفصل پلاستیک است. مفصل پلاستیک باید در محل های از پیش طراحی شده شکل بگیرد، نه به صورت تصادفی. خاموت با آرایش مناسب و فاصله کنترل شده، این اطمینان را ایجاد می کند که تمرکز تغییرشکل ها در همان ناحیه های بحرانی پیش بینی شده اتفاق بیفتد. در نتیجه، انرژی زلزله به صورت هدفمند و تدریجی مستهلک می شود و تنش های مخرب به سایر بخش های سازه منتقل نمی شود.

نقش دیگر خاموت در این مرحله، جلوگیری از افت ناگهانی سختی و مقاومت است. بدون خاموت مناسب، بتن به سرعت خرد می شود، میلگردها دچار کمانش می شوند و عضو به شکل ناگهانی ظرفیت خود را از دست می دهد. اما با وجود خاموت اصولی، افت مقاومت به صورت تدریجی رخ می دهد و سازه زمان کافی برای تحمل چرخه های لرزه ای بیشتر پیدا می کند. این زمان اضافی، همان چیزی است که باعث کاهش حساسیت سازه به شدت و الگوی زلزله می شود.

از نگاه رفتاری، خاموت باعث می شود منحنی نیرو تغییرمکان سازه، به جای داشتن یک نقطه شکست تیز و ناگهانی، دارای یک ناحیه پلاستیک گسترده و پایدار باشد. این یعنی سازه توانایی هشدار دادن از طریق تغییرشکل و ترک خوردگی قابل مشاهده را دارد، نه اینکه بدون نشانه قبلی فروبپاشد.

در نهایت، کنترل رفتار غیرخطی توسط خاموت یعنی تبدیل یک سیستم بالقوه شکننده به یک سیستم شکل پذیر، قابل اعتماد و ایمن. دقیقا به همین دلیل است که در تمام آیین نامه های لرزه ای، خاموت فقط یک جز فرعی تلقی نمی شود، بلکه به عنوان یکی از ستون های اصلی ایمنی سازه در زلزله شناخته می شود.

مقایسه سازه با خاموت مناسب و خاموت ضعیف

تفاوت واقعی بین یک سازه ایمن و یک سازه پرریسک، اغلب نه در مقدار بتن مصرفی است و نه در قطر میلگردهای طولی؛ بلکه در نحوه خاموت گذاری خودش را نشان می دهد. خاموت مناسب می تواند رفتار سازه را در زلزله به شکلی کاملا متفاوت از خاموت ضعیف یا اشتباه تغییر دهد. این تفاوت، هم از نظر فنی و هم از نظر رفتاری، کاملا قابل مشاهده است.

در سازه ای که خاموت گذاری آن اصولی انجام شده، با شروع زلزله ترک ها به صورت ریز و یکنواخت ظاهر می شوند. تغییرشکل ها به آرامی افزایش می یابند و عضو بتنی وارد یک رفتار نرم و هشداردهنده می شود. بتن هسته به واسطه محصورشدگی مناسب دیرتر خرد می شود، میلگردهای طولی پایدار باقی می مانند و مفصل پلاستیک دقیقا در ناحیه ای که طراحی شده شکل می گیرد. چنین سازه ای حتی در زلزله های شدید نیز فرصت جذب انرژی و تحمل چرخه های متعدد بارگذاری را دارد.

در مقابل، سازه ای با خاموت ضعیف یا نادرست اجرا شده، خیلی زود واکنش خود را نشان می دهد. ترک ها به جای پخش شدن، در یک ناحیه متمرکز می شوند و بتن با سرعت بیشتری وارد مرحله خردشدگی می گردد. به دلیل ضعف در مهار جانبی میلگردهای طولی، احتمال کمانش افزایش پیدا می کند و ظرفیت عضو به شکل ناگهانی افت می کند. این نوع سازه معمولا رفتاری ترد، ناگهانی و غیرقابل پیش بینی دارد؛ رفتاری که می تواند حتی در زلزله های متوسط هم به شکست موضعی یا فروپاشی منجر شود.

از نظر حساسیت لرزه ای، تفاوت این دو سازه کاملا مشخص است. سازه با خاموت مناسب، به افزایش شتاب زمین واکنش ملایم تری نشان می دهد و تغییرشکل های آن قابل کنترل هستند. اما سازه با خاموت ضعیف، نسبت به کوچک ترین تغییر در شدت زلزله واکنش شدید نشان می دهد و وارد مسیر تخریب می شود.

به زبان ساده، خاموت مناسب سازه را به یک سیستم شکل پذیر و قابل اعتماد تبدیل می کند؛ سیستمی که انرژی زلزله را جذب می کند و هشدار می دهد. خاموت ضعیف اما سازه را به یک سیستم شکننده و پرخطر بدل می سازد؛ سیستمی که بدون اخطار، شکست را رقم می زند. همین تفاوت است که نقش خاموت در کاهش حساسیت سازه به زلزله را کاملا واقعی و غیرقابل چشم پوشی می کند.

اهمیت طراحی خاموت بر اساس آیین نامه های لرزه ای

ضوابط آیین نامه های لرزه ای حاصل محاسبات تئوریک صرف نیستند؛ نتیجه تجربه زلزله های واقعی، خرابی سازه ها و تحلیل رفتار اعضای بتنی در شرایط بحرانی هستند. به همین دلیل، طراحی خاموت بر اساس این آیین نامه ها نقش مستقیمی در کاهش حساسیت سازه به زلزله دارد و نادیده گرفتن آن، عملا به معنای پذیرش ریسک بالا در عملکرد سازه است.

آیین نامه های لرزه ای با تعیین حداقل قطر خاموت, حداکثر فاصله مجاز, الزام به خاموت گذاری ویژه در نواحی بحرانی و تاکید بر شکل خم و بسته بودن خاموت، دقیقا روی همان نقاطی تمرکز کرده اند که بیشترین آسیب در زلزله از آنجا شروع می شود. این محدودیت ها بی دلیل نیستند؛ هر کدام پاسخی به یک مکانیزم شکست شناخته شده در زلزله های گذشته است.

طراحی خاموت مطابق آیین نامه باعث می شود بتن هسته به اندازه کافی محصور شود، میلگردهای طولی در برابر کمانش موضعی پایدار بمانند و رفتار غیرخطی سازه در محدوده قابل کنترل باقی بماند. در چنین شرایطی، مفصل پلاستیک در محل های از پیش تعیین شده تشکیل می شود و انرژی زلزله به صورت تدریجی و هدفمند مستهلک می گردد.

نکته مهم این است که آیین نامه ها فقط به مرحله طراحی محدود نمی شوند، بلکه یک زبان مشترک بین طراح و مجری ایجاد می کنند. وقتی خاموت گذاری بر اساس ضوابط آیین نامه انجام شود، احتمال خطای اجرایی کاهش پیدا می کند و سازه به جای رفتار تصادفی، رفتاری قابل پیش بینی و ایمن از خود نشان می دهد.

در نهایت، پایبندی به آیین نامه های لرزه ای در طراحی خاموت، صرفا یک الزام قانونی نیست؛ بلکه یک تصمیم آگاهانه برای حفظ ایمنی جان انسان ها, دوام سازه و کاهش خسارات زلزله است. سازه ای که خاموت آن طبق آیین نامه طراحی و اجرا شده باشد، حتی در شدیدترین زلزله ها نیز شانس بسیار بیشتری برای ایستادن و کنترل آسیب خواهد داشت.

استانداردهای خاموت گذاری در سازه ها

خاموت‌گذاری یکی از اجزای حیاتی در سازه‌های بتن‌آرمه محسوب می‌شود، اجرای این بخش از آرماتوربندی باید با دقت بالا و بر اساس ضوابط مشخص‌شده در آیین‌نامه‌های معتبر انجام شود، در این مقاله به بررسی استانداردهای خاموت‌گذاری بر اساس آیین‌نامه‌های ساختمانی می پردازیم:

بیشتر بخوانید

جمع بندی

خاموت یکی از تاثیرگذارترین عوامل در کاهش حساسیت سازه به زلزله است. از محصورشدگی بتن و مهار میلگردها گرفته تا کنترل رفتار غیرخطی و افزایش شکل پذیری، همه به عملکرد صحیح خاموت وابسته اند. نادیده گرفتن خاموت یا اجرای نادرست آن، سازه را به سیستمی شکننده و پرخطر تبدیل می کند. در مقابل، خاموت گذاری اصولی یک سرمایه گذاری مستقیم روی ایمنی، دوام و عملکرد لرزه ای سازه است.
