نقش خاموت در رفتار ستون هنگام زلزله چگونه است؟
در طراحی سازههای مقاوم در برابر زلزله، ستون های بتن مسلح از اعضای اصلی باربر به شمار می روند. برای اینکه ستونها در برابر نیروهای جانبی مثل زلزله عملکرد مناسبی داشته باشند، نیاز به کنترل دقیق جزئیات اجرایی دارند. یکی از همین جزئیات حیاتی، خاموت گذاری صحیح است. شاید در نگاه اول، خاموت ها فقط میلگردهای فرعی باشند که دور میلگردهای طولی قرار می گیرند، اما در واقع، آن ها تضمین کننده بقای ستون در شرایط بحرانی مثل زمین لرزه هستند.
«اگر قصد خرید خاموت دارید، اولین قدم آگاهی از قیمت روز خاموت است. ما در آهن اینجا قیمتها را بهصورت لحظهای، معتبر و شفاف در اختیار شما قرار دادهایم، بنابراین پیشنهاد میکنیم سری به صفحه قیمت خاموت بزنید.»
در این مقاله بررسی می کنیم که نقش خاموت در رفتار ستون هنگام زلزله چگونه است و چرا بی توجهی به طراحی و اجرای آن ها می تواند منجر به گسیختگی زودرس و خسارت جبران ناپذیر شود، پس در ادامه با اهن اینجا همراه باشید.
نقش خاموت در پایدار سازی ستون بتنی در برابر زلزله

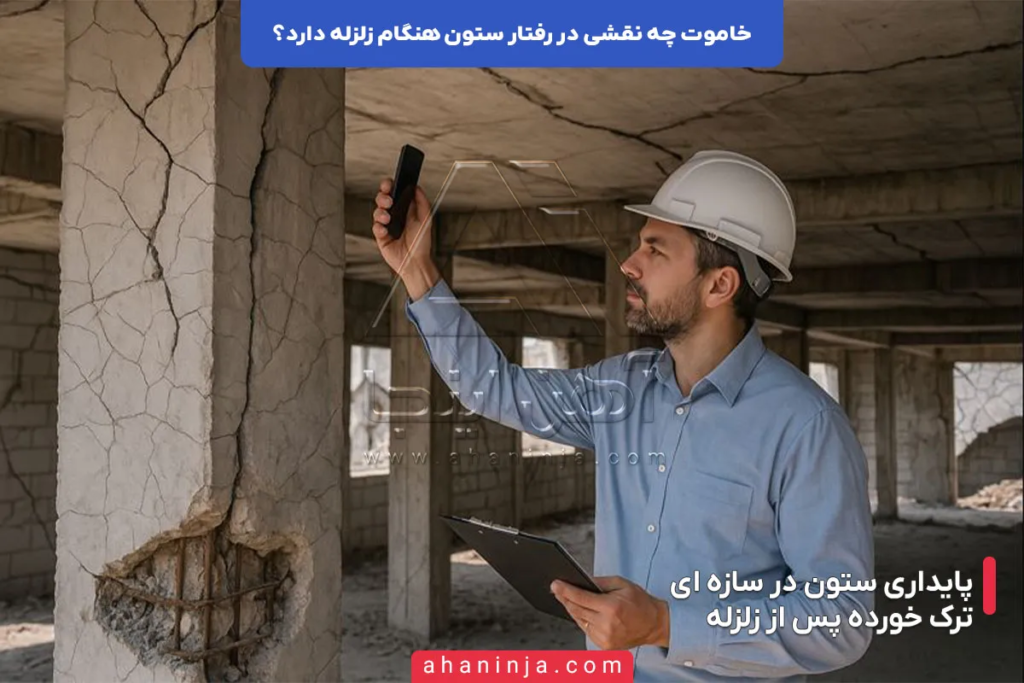

در زلزله، همه چیز در چند ثانیه اتفاق می افتد. ستون هایی که در ظاهر سالم و محکم هستند، ناگهان می شکنند، کج می شوند یا فرو می ریزند. حالا اگر در این شرایط بحرانی، خاموت ها بهدرستی طراحی و اجرا شده باشند، نقش مهمی در حفظ سازه و جان انسان ها ایفا می کنند. خاموت ها شاید در نقشه ها فقط چند خط ساده باشند، اما در عمل، همان حلقه های نجاتی هستند که از هم پاشیدن ستون را عقب می اندازند.
در ادامه، نگاهی دقیق تر به نقش های فنی این عضو کلیدی در پایداری ستون های بتنی در برابر زلزله خواهیم داشت:
- مهار کمانش میلگردهای طولی
تصور کنید ستون تحت فشار زیادی است و میلگردهای طولی در حال خروج از مسیر مستقیم خود هستند. اگر چیزی آنها را از طرفین نگه ندارد، احتمال خم شدن و ناپایداری بهشدت بالا می رود. اینجاست که خاموت ها مثل محافظ جانبی عمل می کنند و با کاهش طول آزاد میلگردها، آن ها را در جای خود مهار می کنند. نتیجه این کار، حفظ عملکرد فشاری ستون در سخت ترین شرایط است. - افزایش مقاومت برشی ستون
در زمان زلزله، نیروها فقط از بالا نمی آیند. حرکت های جانبی باعث ایجاد برش در ستون می شوند. خاموت ها با درگیر شدن در مسیر ترک های مورب و توزیع بهتر تنش ها، به نوعی جلوی شکافتن بتن را می گیرند. وقتی این ترک ها تحت کنترل باشند، ستون می تواند همچنان به کار خود ادامه دهد، حتی اگر بتن ترک خورده باشد. - ایجاد محصورشدگی جانبی برای بتن هسته

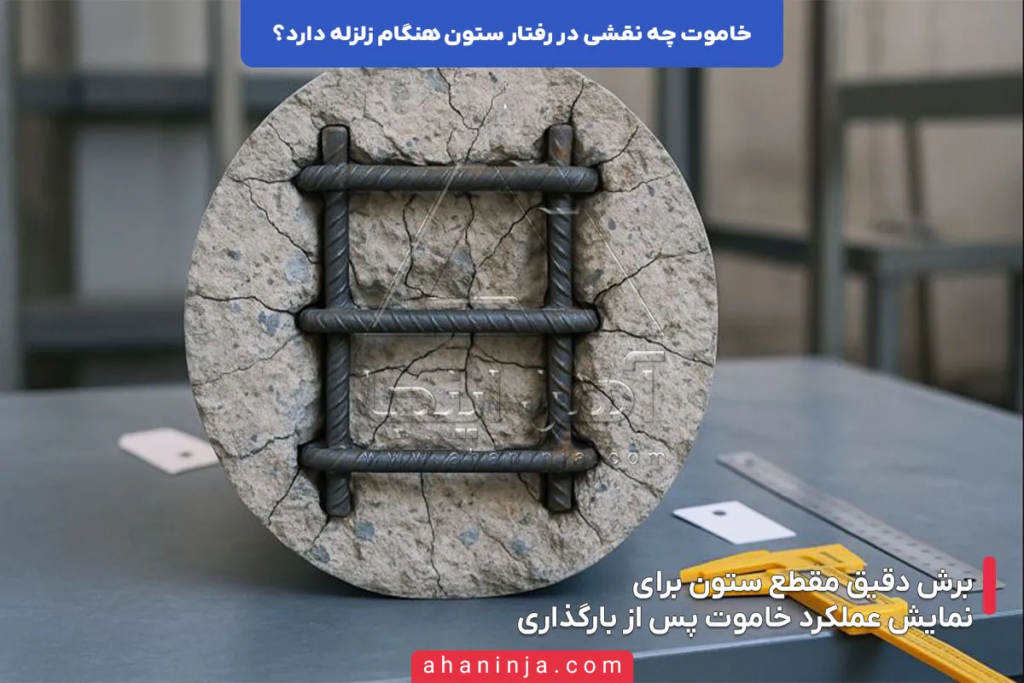

خاموت ها مثل یک کمربند ایمنی دور بتن هسته قرار می گیرند. وقتی زلزله فشار می آورد، این کمربند جلوی گسترش ترک ها و له شدن بتن را می گیرد. بتن، اگر محصور باشد، بهتر مقاومت می کند و به جای فروپاشی ناگهانی، آرام تر و کنترل شده تر تغییر شکل می دهد. این یعنی فرصت بیشتر برای نجات، تعمیر و ادامه بهره برداری از سازه. - حفظ انسجام و یکپارچگی ستون
یکی از دلایل اصلی گسیختگی ستون، جابجایی اجزای داخلی آن در اثر زلزله است. میلگردهای طولی اگر درگیر نباشند، از جای خود خارج می شوند. خاموت ها این درگیری را ایجاد می کنند و اجازه نمی دهند بتن و فولاد، از هم جدا شوند. این انسجام یعنی ستون در برابر شوک های متوالی مقاومت بهتری نشان می دهد. - افزایش شکل پذیری و رفتار نرم سازه
در طراحی های لرزه ای، سازه ای ایمن محسوب می شود که بتواند تغییر شکل دهد بدون اینکه بلافاصله گسیخته شود. خاموت ها با کنترل ترک ها و تأخیر در فروپاشی، به ستون ها اجازه می دهند قبل از شکست، مقدار زیادی انرژی جذب کنند. در واقع، خاموت خوب اجرا شده، مثل یک فرصت دوباره برای سازه است؛ فرصتی برای ماندن و مقاومت بیشتر. - کاهش احتمال شکست در نواحی حساس

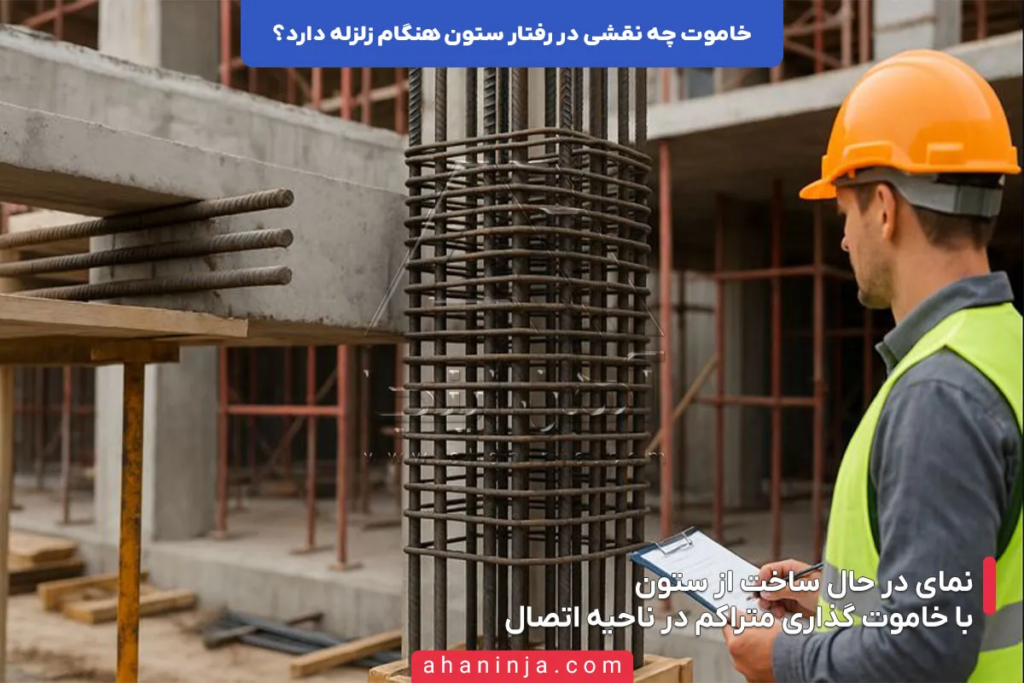

نقاطی مثل محل اتصال ستون به تیر یا فونداسیون، در زلزله تحت تنش های بسیار بالایی قرار دارند. اگر خاموت ها در این نواحی بهدرستی اجرا نشده باشند، شکست از همینجا آغاز می شود. اما وقتی خاموت ها با آرایش مناسب، فواصل دقیق و خم استاندارد نصب شده باشند، نه تنها از شکست جلوگیری می شود، بلکه بارهای موضعی هم بهتر پخش می شوند.
تجربه پروژه های مختلف عمرانی نشان داده است که ستون هایی با خاموت گذاری اصولی، حتی پس از زلزله های شدید، همچنان قابل استفاده باقی مانده اند؛ در حالی که ستون های مشابه بدون خاموت مناسب، دچار فروپاشی یا نیاز به تخریب کامل شده اند. در واقع، تصمیم امروز در طراحی و اجرای خاموت، می تواند تفاوت بزرگی در فردای بعد از زلزله رقم بزند.
کمانش میلگردهای طولی یکی از مخاطرات رایج در طراحی و اجرای ستونهای بتنی است که در صورت عدم پیشبینی مناسب، میتواند منجر به ناپایداری کلی سازه شود، در این مقاله، به بررسی دقیق نقش خاموت در جلوگیری از کمانش میلگردهای طولی میپردازیم:
بیشتر بخوانیدتاثیر فاصله و آرایش خاموت در عملکرد لرزه ای
در رفتار لرزه ای سازه های بتن مسلح، خاموت ها بیش از آنچه به نظر می رسند اهمیت دارند. نحوه چینش و فاصله خاموت ها، تعیین کننده میزان شکل پذیری، ظرفیت برشی و پایداری ستون ها در برابر زلزله است. حتی در پروژه هایی که از میلگردهای استاندارد استفاده می شود، اگر فاصله ها و آرایش خاموت ها دقیق نباشد، عملکرد سازه ای بهشدت کاهش می یابد.
در ادامه، پنج اثر کلیدی فاصله و آرایش خاموت بر عملکرد لرزه ای ستون ها بررسی می شود:
- فاصله کم خاموت ها موجب افزایش محصورشدگی و مهار بهتر می شود
در نواحی بحرانی ستون ها، مانند پایین ترین بخش طبقه یا محل اتصال به تیر، نیروهای شدیدتری وارد می شود. در این مناطق، اگر فاصله بین خاموت ها کاهش یابد، درگیری جانبی با میلگردهای طولی بیشتر شده و بتن هسته نیز بهتر محصور می شود. نتیجه آن، افزایش ظرفیت جذب انرژی، کنترل بهتر ترک ها و کاهش احتمال شکست ترد است. - افزایش فاصله خاموت ها باعث کاهش شکل پذیری و افزایش آسیب پذیری می شود
هنگامی که فاصله خاموت ها زیاد باشد، بتن بین دو خاموت بدون مهار می ماند و میلگردهای طولی نیز آزادانه تر حرکت می کنند. این مسئله باعث می شود ستون در برابر نیروهای جانبی به جای رفتار نرم، رفتاری شکننده از خود نشان دهد. کاهش شکل پذیری، احتمال فروپاشی ناگهانی در زلزله را افزایش می دهد. - آرایش صحیح خاموت ها موجب کنترل ترک ها و پایداری مقطع می شود
استفاده از خاموت های بسته با خم ۱۳۵ درجه به جای خاموت های ناقص یا با خم ۹۰ درجه، باعث می شود مسیر ترک های مورب در ستون مهار شود. همچنین این آرایش باعث درگیری بهتر با بتن و مهار کامل میلگردها می شود. در نتیجه، مقطع ستون حتی در حالت ترک خورده نیز پایدار باقی می ماند. - نواحی تحت بار بیشتر نیاز به خاموت گذاری متراکم تر دارند
در ساختمان های چند طبقه، به ویژه در طبقات پایین، ستون ها تحت نیروهای محوری و جانبی بیشتری قرار دارند. در این مناطق، خاموت گذاری باید با فاصله های کمتر و آرایش دقیق تر انجام شود. اجرای یکنواخت خاموت در کل ارتفاع ستون بدون توجه به سطح تنش، یک خطای طراحی محسوب می شود و می تواند موجب ضعف لرزه ای در طبقات پایین تر شود. - ترکیب مناسب فاصله و آرایش، سازه ای قابل اطمینان می سازد
صرف رعایت فاصله مجاز بدون توجه به نوع خاموت یا صرف استفاده از خاموت های بسته بدون توجه به فاصله گذاری، کافی نیست. آنچه اهمیت دارد، هم زمان بودن فاصله گذاری مناسب با آرایش استاندارد است. این ترکیب است که عملکرد واقعی ستون را در برابر زلزله شکل می دهد. تجربه پروژه های اجرایی نیز نشان داده ستون هایی که هم فاصله گذاری مناسبی دارند و هم از خاموت های بسته و صحیح استفاده شده، مقاومت بالاتری در برابر زلزله های شدید از خود نشان می دهند.
در نهایت، فاصله و آرایش خاموت، نه تنها یک موضوع اجرایی ساده، بلکه یک پارامتر حیاتی در طراحی لرزه ای ستون ها محسوب می شود. بی توجهی به این دو عامل، ممکن است ساختاری با ظاهر مقاوم را در لحظه ای بحرانی از کار بیندازد. اما طراحی اصولی، همراه با نظارت دقیق بر اجرا، می تواند تضمین کننده ایمنی واقعی سازه در برابر زلزله باشد.
فاصله خاموتها یکی از مهمترین عوامل در تعیین عملکرد برشی و شکلپذیری سازههای بتنآرمه است، این فاصله اگر بهدرستی تعیین نشود، میتواند منجر به کاهش ایمنی سازه می شود، در این مقاله به بررسی دقیق تأثیر فاصله خاموتها بر عملکرد سازه میپردازیم:
بیشتر بخوانیدالزامات آیین نامه ای برای طراحی خاموت در نواحی زلزله خیز
در مناطق با خطر لرزه ای بالا، طراحی اعضای بتن مسلح باید بر اساس اصول عملکرد لرزه ای و با تأکید بر رفتار شکل پذیر انجام شود. در این میان، ستون ها به عنوان عناصر باربر عمودی نقش کلیدی دارند و باید بتوانند تحت بارهای رفت و برگشتی شدید، پایداری خود را حفظ کنند. یکی از اصلی ترین عوامل مؤثر بر این عملکرد، طراحی اصولی خاموت ها مطابق با الزامات آیین نامه ای است. آیین نامه های معتبر مانند مبحث نهم مقررات ملی ساختمان ایران، آیین نامه بتن ایران (آبا) و استاندارد 2800، ضوابط دقیقی برای طراحی خاموت در ستون های مناطق زلزله خیز ارائه کرده اند. این ضوابط به گونه ای تدوین شده اند که با رعایت آن ها، ستون بتواند در برابر گسیختگی های برشی، کمانش میلگردها و خردشدگی بتن مقاومت کند.
در ادامه، مهم ترین الزامات آیین نامه ای در طراحی خاموت برای مناطق لرزه ای را بررسی می کنیم:
- استفاده از خاموت بسته با خم ۱۳۵ درجه
یکی از تأکیدات اصلی آیین نامه ها، استفاده از خاموت هایی با خم ۱۳۵ درجه در نواحی بحرانی است. این نوع خم باعث می شود انتهای خاموت به طور کامل درگیر بتن شود و احتمال باز شدن آن تحت لرزش های شدید به حداقل برسد. خاموت با خم ۹۰ درجه، در شرایط زلزله عملکرد مناسبی نداشته و ممکن است باز شود و اتصال از بین برود. - فاصله خاموت ها در ناحیه بحرانی ستون
آیین نامه ها حداکثر فاصله مجاز خاموت ها در ناحیه بحرانی ستون ها را به صورت زیر مشخص می کنند:
نباید بیش از یک چهارم بعد کوچک مقطع ستون باشد
نباید بیش از ۸ برابر قطر میلگرد طولی باشد
و در هیچ حالتی بیشتر از ۱۵ سانتی متر نباشد
این محدودیت ها به منظور افزایش تراکم خاموت ها در نواحی با بیشترین تنش ها و تضمین محصورشدگی بتن در آن بخش ها اعمال می شود. - طول ناحیه بحرانی در ستون ها
بر اساس ضوابط آیین نامه ای، ناحیه بحرانی ستون که باید دارای خاموت گذاری ویژه باشد، حداقل برابر است با:
یک ششم طول آزاد ستون
یا یک چهارم ارتفاع خالص طبقه
یا ۳۵ سانتی متر، هر کدام که بزرگ تر باشد
در این طول مشخص، خاموت ها باید با آرایش متراکم، خم مناسب و گام کمتر اجرا شوند. - اتصال کامل خاموت به میلگردهای طولی
خاموت ها باید در هر طرف خود، به طور کامل با میلگردهای طولی در تماس باشند تا بتوانند وظیفه مهار جانبی را به خوبی ایفا کنند. هر گونه انحراف در جای گذاری، خم ضعیف یا گره زنی ناقص، می تواند در زمان زلزله باعث از بین رفتن درگیری مکانیکی بین خاموت و میلگرد شود و عملکرد عضو را بهشدت کاهش دهد. - استفاده از خاموت های اضافی در محل های خاص
در محل اتصال تیر به ستون، مخصوصاً در قاب های خمشی، آیین نامه ها توصیه می کنند که تراکم خاموت ها حتی بیشتر از مقاطع دیگر ستون باشد. این بخش ها در زلزله بیشترین دوران و تغییرشکل را تجربه می کنند و اگر خاموت ها با آرایش مناسب وجود نداشته باشند، احتمال شکست برشی یا له شدگی بتن افزایش می یابد. - لزوم استفاده از میلگرد عرضی در تمام طول ستون
در برخی از پروژه ها، دیده می شود که خاموت گذاری تنها در نواحی خاص اجرا شده و در سایر قسمت های ستون، فواصل زیادتر یا حتی بدون خاموت در نظر گرفته شده است. آیین نامه ها به صراحت اعلام می کنند که میلگرد عرضی (خاموت) باید در تمام طول ستون و با فواصل مناسب تعبیه شود، مگر در موارد خاصی که تحلیل های پیشرفته نشان دهد ستون فقط در یک ناحیه خاص درگیر می شود. - کنترل کیفیت اجرای خاموت ها در محل
آیین نامه ها صرفاً به طراحی بسنده نمی کنند، بلکه اجرای صحیح خاموت ها نیز یکی از ارکان اصلی ایمنی سازه در برابر زلزله محسوب می شود. از این رو، نظارت دقیق بر خم کاری، گره زنی، فیکس کردن در محل، و کنترل فاصله ها باید توسط تیم نظارت مهندسی انجام شود تا اطمینان حاصل گردد که اجرای واقعی با نقشه های طراحی هم خوانی دارد.
در نهایت می توان گفت که آیین نامه ها بر پایه سال ها آزمایش، شبیه سازی و تجربه های میدانی تدوین شده اند. رعایت دقیق الزامات آن ها در طراحی و اجرای خاموت ها، از یک توصیه فنی فراتر رفته و به یک ضرورت ساختاری تبدیل شده است. هرگونه چشم پوشی از این اصول، در شرایط زلزله، با آسیب های جبران ناپذیر همراه خواهد بود؛ در حالی که اجرای صحیح همین الزامات می تواند بقای ستون و پایداری سازه را تضمین کند.
جدول بررسی الزامات آیین نامه ای برای طراحی خاموت در نواحی زلزله خیز
| شماره | عنوان الزام | شرح کامل و معیار دقیق فنی |
|---|---|---|
| 1 | نوع خاموت مورد استفاده | استفاده از خاموت بسته با خم ۱۳۵ درجه الزامی است. خم ۹۰ درجه در نواحی بحرانی مجاز نیست، زیرا در برابر باز شدن مقاومت کافی ندارد. |
| 2 | حداکثر فاصله خاموت در ناحیه بحرانی | فاصله خاموت ها در ناحیه بحرانی ستون نباید بیشتر از مقادیر زیر باشد: – یک چهارم بعد کوچک مقطع ستون – ۸ برابر قطر میلگرد طولی – ۱۵ سانتی متر (هر کدام که کمتر باشد، ملاک است) |
| 3 | طول ناحیه بحرانی ستون | طول ناحیه بحرانی که نیازمند خاموت گذاری متراکم است، برابر است با بزرگ ترین مقدار از موارد زیر: – یک ششم طول آزاد ستون – یک چهارم ارتفاع خالص طبقه – ۳۵ سانتی متر |
| 4 | خاموت گذاری ویژه در نواحی اتصال | در محل اتصال ستون به تیر یا فونداسیون (نواحی با تمرکز تنش بالا)، خاموت گذاری باید با فاصله کمتر از سایر قسمت ها و به صورت کاملاً بسته و درگیر اجرا شود. |
| 5 | درگیری کامل با میلگردهای طولی | خاموت ها باید تمام میلگردهای طولی ستون را دربر بگیرند. خاموت نباید شل، کج یا نامنظم باشد. محل خم نیز باید دقیقاً در ناحیه کم تنش قرار گیرد تا درگیری مکانیکی به حداکثر برسد. |
| 6 | خاموت گذاری در تمام ارتفاع ستون | خاموت ها باید در تمام ارتفاع ستون اجرا شوند، مگر اینکه طبق تحلیل دقیق لرزه ای، نواحی غیر بحرانی بدون خاموت مجاز اعلام شوند. |
| 7 | نظارت دقیق بر اجرا در محل | کنترل اجرای خاموت ها شامل بررسی: – نوع و زاویه خم – فاصله خاموت ها – نحوه گره زنی و بست ها – هم راستایی با میلگردهای طولی – قرارگیری صحیح در قالب باید توسط ناظر مقیم یا مهندس ناظر سازه انجام شود. |
جمع بندی
حالا که دیدیم نقش خاموت در رفتار ستون هنگام زلزله چگونه است، می توان گفت خاموت ها یکی از مهم ترین اجزای پنهان اما کلیدی در سازه های بتنی محسوب می شوند. عملکرد صحیح آن ها در کاهش آسیب پذیری لرزه ای، افزایش دوام، مهار میلگردهای طولی و محصور کردن بتن، باعث می شود ستون ها حتی در زلزله های شدید بتوانند بارها را منتقل کرده و پایداری کلی سازه را حفظ کنند. طراحی، اجرا و نظارت دقیق بر خاموت گذاری، شرط لازم برای ساخت سازه ای ایمن است.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهرهمندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفهای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آمادهاند تا مشاورهای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک میکند تا با اطمینان بیشتر، انتخابی دقیقتر و اقتصادیتر داشته باشید.
-
1. چرا استفاده از خم ۱۳۵ درجه در خاموت ها الزامی است؟
زیرا این نوع خم باعث درگیری بهتر خاموت با بتن و میلگردهای طولی می شود و در برابر نیروی زلزله احتمال باز شدن کمتری دارد. -
2. چه رابطه ای بین فاصله خاموت ها و عملکرد لرزه ای ستون وجود دارد؟
فاصله کم باعث افزایش مهار میلگردها، محصورشدگی بهتر بتن و کنترل بیشتر بر ترک ها می شود که عملکرد لرزه ای ستون را بهبود می دهد. -
3. در چه طبقات ساختمانی استفاده از خاموت متراکم اهمیت بیشتری دارد؟
در طبقات پایین تر، به ویژه طبقه همکف، که نیروهای زلزله و تغییرشکل ها بیشتر است. -
4. آیا می توان از خاموت های آماده برای ستون های لرزه ای استفاده کرد؟
بله، به شرطی که از نظر خم، گره زنی و فاصله گذاری با استانداردها مطابقت داشته باشند. -
5. مهم ترین پیامد استفاده نادرست از خاموت در ستون چیست؟
کاهش مقاومت برشی، کمانش میلگردها و در نهایت گسیختگی ستون در زمان زلزله.
