نقش میلگرد تقویتی در بهسازی لرزهای +مزایا
بسیاری از ساختمان‌های بتنی موجود، مخصوصاً سازه‌هایی که قبل از تصویب آیین‌نامه‌های لرزهای نوین ساخته شده‌اند، در برابر زلزله از ایمنی لازم برخوردار نیستند. یکی از اصلی‌ترین و کاربردی‌ترین راهکارها برای ارتقاء مقاومت این ساختمان‌ها، استفاده از میلگرد تقویتی در بهسازی لرزهای است. این میلگردها ظرفیت باربری، شکل‌پذیری و عملکرد سازه را در برابر نیروهای جانبی به‌صورت چشمگیر افزایش می‌دهند.
در نظر داشتن قیمت روز میلگرد در محاسبات مالی پروژههای مقاومسازی، نقش کلیدی دارد، چراکه مصرف این مقطع در چنین پروژه‌هایی معمولاً بالا بوده و تأثیر مستقیمی بر برآورد نهایی هزینه‌ها دارد. برای اطلاع از نرخ به‌روز انواع میلگرد، می‌توانید به صفحه قیمت روز میلگرد در سایت آهن اینجا مراجعه کنید.
در این مقاله به نقش میلگردهای تقویتی در بهسازی لرزهای سازه‌های بتنی، روش‌های متداول اجرا، مزایا، کاربردها و نکات اجرایی آن‌ها پرداخته میشود. همچنین در پایان به پنج سؤال پرتکرار کاربران نیز پاسخ داده خواهد شد. پس در ادامه با آهن اینجا همراه باشید.
نقش میلگردهای تقویتی در بهسازی لرزهای
در فرآیند بهسازی لرزهای ساختمان‌های بتنی، میلگردهای تقویتی نقشی کلیدی در ارتقاء عملکرد لرزهای سازه ایفا می‌کنند. این میلگردها بهعنوان مکمل اجزای موجود، ظرفیت باربری و شکل‌پذیری سازه را به‌صورت چشمگیری افزایش داده و رفتار سازه را در برابر نیروهای جانبی زلزله بهینه می‌کنند. اهمیت این نقش نه‌تنها در افزایش مقاومت اجزای سازهای، بلکه در تضمین تداوم عملکرد ایمن سازه در شرایط بحرانی، بسیار قابل‌توجه است.
در زلزله‌های شدید، نیروهای دینامیکی ناشی از ارتعاش زمین، تمرکز تنش زیادی را در نقاط خاصی از سازه به‌ویژه نواحی بحرانی مانند محل اتصال تیر به ستون، اطراف بازشوها و انتهای ستونها ایجاد می‌کنند. میلگردهای تقویتی در این نقاط بهعنوان عناصر کنترل‌کننده تمرکز تنش عمل کرده و با جذب انرژی ناشی از ارتعاش، مانع از ایجاد شکست‌های ترد و گسیختگی ناگهانی در بتن می‌شوند. این موضوع در سازه‌هایی که فاقد جزئیات آرماتورگذاری لرزهای هستند، اهمیتی دوچندان می‌یابد.
یکی از نقش‌های اصلی میلگردهای تقویتی، افزایش شکل‌پذیری اعضای سازهای است. شکل‌پذیری، توانایی سازه برای تحمل تغییر شکل‌های بزرگ بدون از دست دادن یکپارچگی سازهای است. در واقع، هرچه شکل‌پذیری یک عضو بیشتر باشد، احتمال ریزش ناگهانی سازه در اثر زلزله کاهش می‌یابد. میلگردهای تقویتی با تأمین سختی جانبی اضافی و کنترل انحناهای موضعی، باعث بهبود رفتار غیرخطی و کنترل جریان نیرو در اعضا می‌شوند.
از منظر انتقال نیرو، میلگردهای تقویتی نقش توزیع مناسب تنش بین اجزای سازهای را دارند. با افزایش سطح مقطع مؤثر و افزودن مسیرهای جدید برای عبور نیروها، این میلگردها کمک می‌کنند که سازه نیروهای زلزله را با اتلاف انرژی کمتر و توزیع یکنواخت‌تری تحمل کند. در این حالت، علاوه بر کاهش خطر تمرکز تنش، شرایط بهینه‌تری برای عملکرد متعادل کل سیستم سازهای ایجاد میشود.

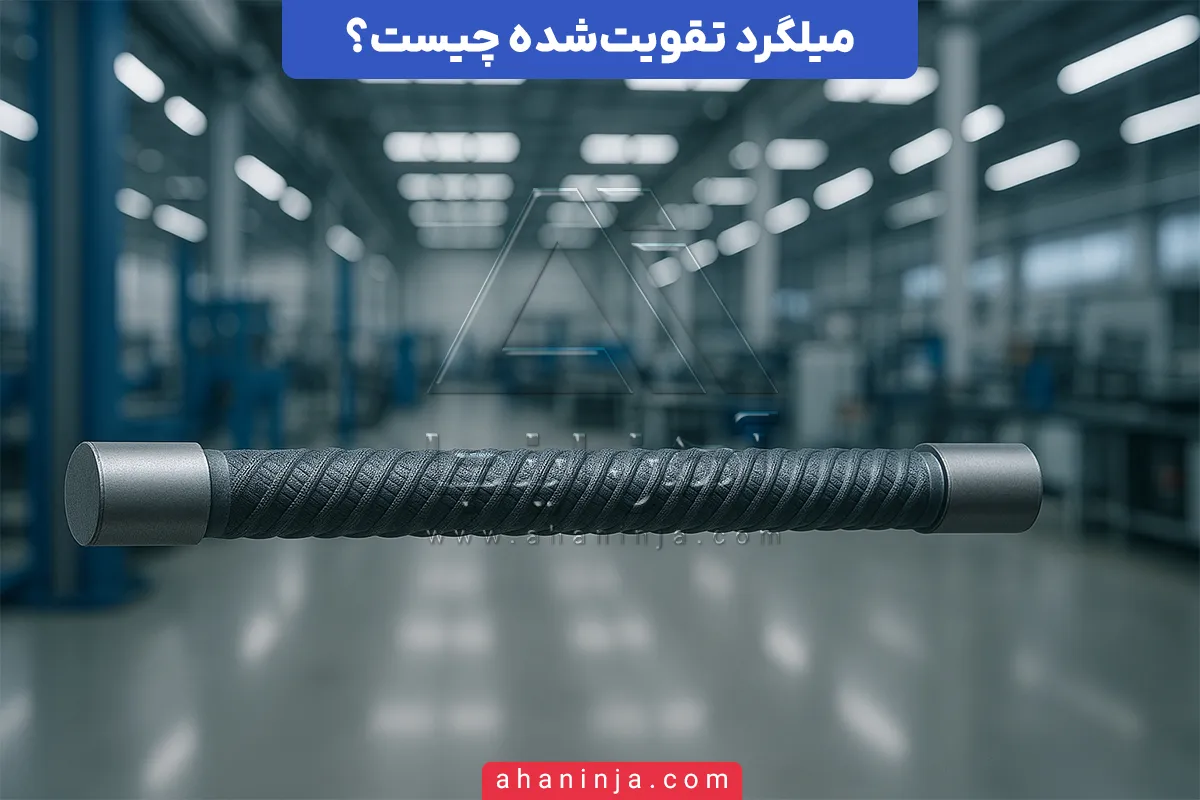

میلگرد تقویت شده یکی از پیشرفته‌ترین انواع میلگرد است که برای تحمل بارهای بیشتر و مقابله با شرایط محیطی سخت طراحی شده است. این نوع میلگرد، با به‌کارگیری آلیاژهای خاص، پوشش‌های ضدخوردگی و روش‌های تولید خاص، نسبت به میلگردهای معمولی عملکرد مقاوم‌تری دارد، با توجه به اهمیت انتخاب میلگرد مناسب، آشنایی با ویژگی‌ها، کاربردها و مزایای میلگرد تقویت شده می‌تواند نقش مهمی در تصمیم‌گیری مهندسان و سازندگان ایفا کند، در این مقاله به تعریف میلگرد تقویتی می‌پردازیم:
بیشتر بخوانیدهمچنین، یکی دیگر از نقش‌های مهم میلگردهای تقویتی، افزایش مقاومت نهایی مقطع است. در بسیاری از سازه‌های قدیمی، ظرفیت خمشی یا برشی اعضا با سطح مقطع و آرماتورگذاری موجود پاسخگوی نیازهای لرزهای جدید نیست. با افزودن میلگردهای تقویتی، بدون تغییر در هندسه کلی سازه، می‌توان ظرفیت نهایی اعضا را متناسب با آیین‌نامه‌های لرزهای روز ارتقاء داد. این موضوع به‌ویژه در پروژه‌هایی که امکان افزایش ابعاد عضو وجود ندارد یا محدودیت معماری دارند، بسیار حیاتی است.
نقش میلگردهای تقویتی صرفاً محدود به عملکرد مقاومتی نیست، بلکه این آرماتورها به‌طور غیرمستقیم نقش مؤثری در افزایش دوام و پایداری سازه در بلندمدت نیز دارند. به‌عنوان‌مثال، با کاهش ترک‌خوردگی‌های عمیق، کنترل جابجایی‌های نسبی و افزایش مقاومت در برابر سیکل‌های بارگذاری رفت و برگشتی، سازه در برابر خرابی تدریجی و خستگی ناشی از زلزله‌های متوالی مقاوم‌تر خواهد شد. این امر به‌ویژه در مناطقی با خطر زلزله بالا که احتمال رخداد چندین زلزله در طول عمر مفید سازه وجود دارد، اهمیت ویژه‌ای دارد.
افزون بر آن، میلگردهای تقویتی می‌توانند با ایجاد انسجام بیشتر بین لایه‌های جدید و قدیمی بتن، پیوستگی سازهای را افزایش دهند. این ویژگی باعث انتقال مؤثرتر نیرو بین مصالح مختلف (مانند بتن موجود و بتن جدید) میشود و از بروز لغزش و گسیختگی در نواحی اتصال جلوگیری میکند. این موضوع مخصوصاً در تقویت ستونها و محل اتصالات قاب‌های خمشی، اهمیت کلیدی دارد.
در نهایت، نقش میلگرد تقویتی در تأمین ایمنی جانی ساکنین غیرقابل چشم‌پوشی است. افزایش ظرفیت شکل‌پذیری و اتلاف انرژی در سازه، منجر به افزایش مدت‌زمان باقی‌ماندن ساختمان در حالت پایدار پس از زلزله میشود و این زمان ارزشمند می‌تواند فرصت لازم برای تخلیه ساکنان یا مداخلات امدادی را فراهم آورد. از این منظر، میلگرد تقویتی نه‌تنها ابزاری فنی، بلکه عنصری حیاتی در مدیریت بحران محسوب میشود.

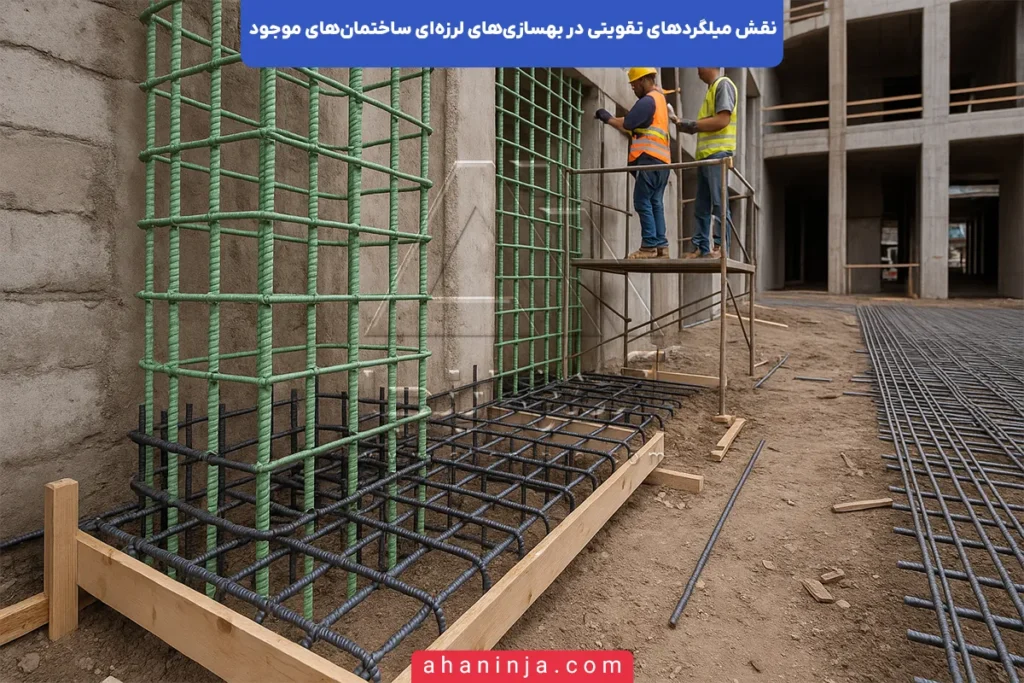

روش‌های استفاده از میلگرد تقویتی در مقاومسازی
میلگرد تقویتی، یکی از پرکاربردترین مصالح در پروژههای مقاومسازی سازه‌های بتنی است. بسته به شرایط هندسی، سازهای و اجرایی هر ساختمان، روش‌های مختلفی برای استفاده از این میلگردها وجود دارد. انتخاب روش مناسب باید با بررسی دقیق وضعیت سازه، نوع ضعف موجود، موقعیت جغرافیایی، الزامات آیین‌نامه‌ای و قابلیت اجرای کار انجام شود. در ادامه، مهم‌ترین و کاربردی‌ترین روش‌های استفاده از میلگرد تقویتی در پروژههای بهسازی لرزهای را به‌صورت کامل بررسی می‌کنیم:
- ژاکت بتنی (Concrete Jacketing)

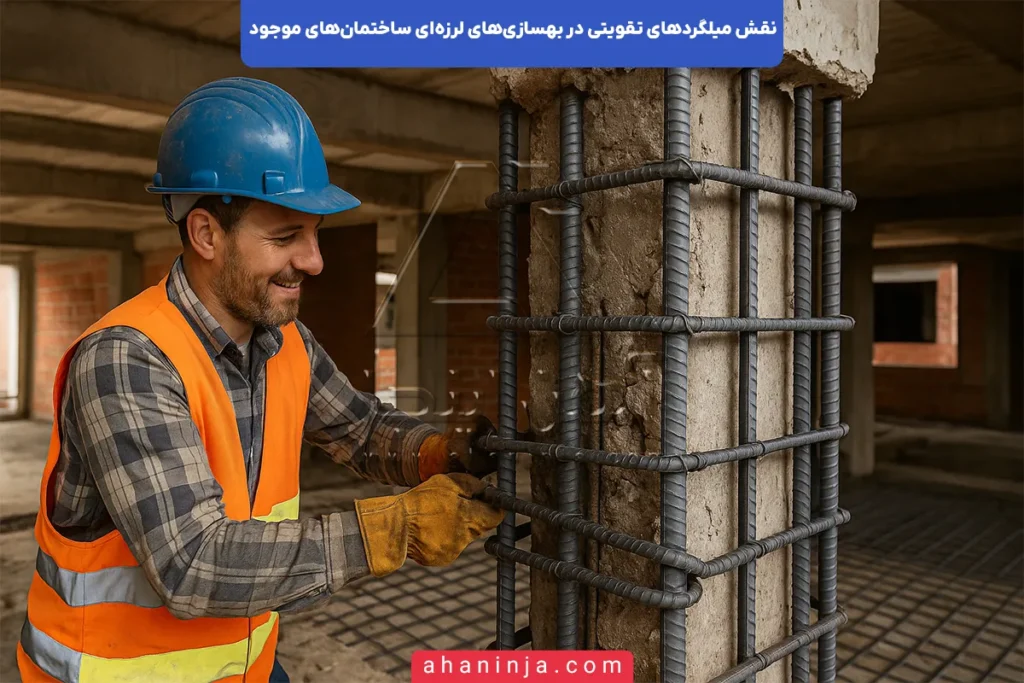

در این روش، دور ستونها، تیرها یا دیوارهای بتنی با لایه‌ای از بتن جدید که به‌درستی با میلگردهای تقویتی آرماتوربندی شده است، پوشانده میشود. این ژاکت باعث افزایش سطح مقطع مؤثر عضو، افزایش مقاومت خمشی و برشی، بهبود شکل‌پذیری و افزایش ظرفیت جذب انرژی میشود. نکته کلیدی در این روش، پیوستگی مناسب بین بتن جدید و قدیم، استفاده از خاموت‌های مناسب و ایجاد مهاربندی اصولی برای جلوگیری از کمانش آرماتورهاست. - ژاکت فولادی (Steel Jacketing)
این روش شامل استفاده از ورق‌های فولادی، تسمه‌ها، نبشی‌ها یا پروفیل‌های مهاربند در اطراف عضو موجود است. میلگردهای تقویتی درون ژاکت قرار می‌گیرند یا به صورت مکمل اجرا می‌شوند. ژاکت فولادی نسبت به نوع بتنی سبک‌تر، کم‌حجم‌تر و سریع‌تر نصب میشود و به‌ویژه در سازه‌هایی که افزایش حجم عضو غیرمجاز است یا نیاز به بازسازی سریع دارند، گزینه مناسبی به شمار میرود. استفاده از پیچ، بولت یا جوش برای اتصال ایمن به عضو بتنی اصلی در این روش بسیار حیاتی است. - نصب میلگرد بیرونی (External Rebar Strengthening)
در این تکنیک، میلگردهای فولادی با استفاده از چسب‌های اپوکسی یا رزین‌های مخصوص، به سطح خارجی اجزای سازهای چسبانده می‌شوند. این میلگردها معمولاً با صفحات فولادی یا بست‌های مکانیکی مهار می‌شوند تا جدا نشوند. از این روش معمولاً در شرایطی استفاده میشود که امکان تخریب سازه برای آرماتورگذاری داخلی وجود ندارد، مانند دیوارهای حائل، تیرهای نمایان یا دیوارهای تمام‌شده. - افزودن اجزای تقویتی جدید همراه با میلگردگذاری کامل
یکی از رویکردهای متداول در مقاومسازی سازه، اضافه کردن اعضای جدید باربر مانند دیوار برشی یا بادبند است. این اجزا باید به‌طور کامل با میلگردهای تقویتی طراحی و اجرا شوند تا بتوانند سهم مناسبی از نیروهای جانبی زلزله را تحمل کنند. استفاده از آرماتورهای افقی و عمودی در دیوارهای برشی و اجرای وصله‌های مکانیکی مناسب با سازه موجود از نکات مهم در این روش است. - نصب تیر و ستون‌های مکمل با آرماتور تقویتی
در سازه‌هایی که تغییر سیستم سازهای لازم است، اضافه کردن تیرها یا ستون‌های جدید، همراه با آرماتورگذاری دقیق، می‌تواند عملکرد لرزهای را به‌طور چشمگیری بهبود دهد. این اعضای مکمل معمولاً در قالب قاب خمشی یا قاب مهاربندی شده اجرا می‌شوند و با استفاده از میلگردهای تقویتی در محل گره‌ها و اتصالات به سازه موجود متصل می‌شوند. رعایت جزئیات اتصال، مانند هم‌پوشانی میلگردها و ایجاد پیوستگی سازهای، اهمیت زیادی دارد. - مقاومسازی پی‌ها با میلگرد تقویتی
بسیاری از پروژههای مقاومسازی فقط به اجزای بالادست سازه می‌پردازند، اما در برخی ساختمان‌ها، ضعف اصلی در بخش زیرزمین یا فونداسیون است. در این حالت، افزایش سطح مقطع پی یا اجرای کلاف‌های بتنی دور آن همراه با میلگردهای تقویتی می‌تواند راهکار مناسبی باشد. استفاده از میلگردهای تقویتی در مقاومسازی پی، به ویژه در مناطقی با خاک سست یا احتمال روانگرایی، ضروری است. - نصب وصله‌های مکانیکی و مهاربندهای مسلح شده با میلگرد
در شرایطی که نیاز به افزایش سختی موضعی یا جلوگیری از جابجایی نسبی بین اجزا وجود دارد، نصب قطعات فولادی یا بتنی کوچک همراه با میلگردهای تقویتی می‌تواند موثر باشد. این مهاربندها یا وصله‌ها معمولاً در اتصالات، محل عبور تأسیسات، گوشه‌های بازشو یا محل گره‌های بحرانی نصب می‌شوند و وظیفه آن‌ها انتقال نیرو و تقویت پیوستگی عضوهاست. - اجرای نوارهای مسلح‌شده (Reinforced Strips)
یکی از روش‌های جدید در مقاومسازی لرزهای، نصب نوارهای باربر (بتنی یا کامپوزیتی) در راستای افقی یا عمودی در دیوارهای ضعیف است. این نوارها با استفاده از میلگردهای طولی و عرضی مسلح شده و به دیوار موجود متصل می‌شوند تا ظرفیت آن را به‌طور قابلتوجهی افزایش دهند. این روش در بهسازی لرزهای دیوارهای آجری یا دیوارهای بلوکی غیرمسلح نیز کاربرد دارد. - ترمیم ترک‌ها با تزریق رزین و مهار آن با میلگرد
در بعضی سازه‌ها، ضعف لرزهای به‌دلیل وجود ترک‌های عمیق و گسترده در بتن ایجاد شده است. در این موارد، پس از تزریق رزین یا ملات ترمیمی در ترک‌ها، استفاده از میلگردهای تقویتی که به‌صورت قطری یا افقی در اطراف ترک مهار شده‌اند، عملکرد بهتری برای جلوگیری از توسعه ترک و افزایش سختی عضو فراهم می‌آورد. - تلفیق با سیستم‌های جدید مانند FRP به همراه میلگردهای فولادی
در پروژه‌هایی که از الیاف پلیمری (FRP) برای مقاومسازی استفاده میشود، اغلب برای تکمیل ظرفیت برشی یا خمشی اجزا، از میلگردهای تقویتی نیز به‌صورت مکمل بهره گرفته میشود. این تلفیق باعث افزایش ایمنی پروژه، کنترل بهتر تغییر شکل‌ها و افزایش دوام بلندمدت سیستم تقویت شده خواهد شد.
میلگرد FRP یا کامپوزیتی، یکی از مصالح نوین و پیشرفته در صنعت ساخت‌وساز است که با ترکیب الیاف پلیمری و رزین‌های مقاوم ساخته میشود. این میلگردها به‌دلیل مقاومت بالا در برابر خوردگی و سبکی، در بسیاری از پروژههای خاص صنعتی و ساختمانی جایگزین مناسبی برای میلگرد فولادی محسوب می‌شوند، در این مقاله به بررسی کامل این نوع میلگرد، ویژگی‌ها، کاربردها و مزایای آن می‌پردازیم:
بیشتر بخوانیدمزایای استفاده از میلگرد تقویتی در بهسازی لرزهای
میلگرد تقویتی بهعنوان یکی از مؤثرترین ابزارهای مهندسی برای ارتقاء عملکرد لرزهای سازه‌های بتنی شناخته میشود. استفاده از این عنصر ساده اما حیاتی، می‌تواند تفاوتی چشمگیر در رفتار یک سازه در برابر زلزله ایجاد کند. در ادامه به بررسی جامع و مفصل مزایای استفاده از میلگرد تقویتی در بهسازی لرزهای می‌پردازیم:
- افزایش قابل‌توجه مقاومت لرزهای اجزای سازهای
یکی از مهم‌ترین مزایای میلگردهای تقویتی، توانایی آن‌ها در افزایش مقاومت برشی و خمشی اعضای سازهای است. در ساختمانهایی که طراحی اولیه آن‌ها فاقد جزئیات لرزهای بوده یا با آیین‌نامه‌های قدیمی ساخته شده‌اند، افزودن میلگرد تقویتی باعث ارتقاء ظرفیت باربری تا چند برابر مقدار اولیه میشود. - ارتقاء شکل‌پذیری و بهبود عملکرد غیرخطی سازه
سازه‌هایی که دارای شکل‌پذیری کم هستند، در برابر زلزله‌های بزرگ رفتار شکننده‌ای از خود نشان می‌دهند. میلگرد تقویتی با فراهم‌کردن امکان دوران پلاستیک در نواحی بحرانی، موجب افزایش شکل‌پذیری شده و اجازه می‌دهد سازه قبل از فروپاشی، هشدار کافی از طریق تغییر شکل‌های قابل رؤیت بدهد. - افزایش ظرفیت جذب انرژی در برابر بارهای رفت‌وبرگشتی
زلزله بارگذاری‌ای با ماهیت سیکلی است. میلگردهای تقویتی، به‌ویژه در نواحی تحت لنگر و برش، انرژی ناشی از این بارها را جذب کرده و مانع از گسیختگی ترد یا آسیب موضعی می‌شوند. این افزایش ظرفیت اتلاف انرژی، پایداری دینامیکی سازه را به‌طور محسوسی بهبود می‌دهد. - کنترل ترک‌خوردگی و بهبود رفتار ترک‌زایی بتن
ترک‌خوردگی کنترل‌نشده در سازه‌های بتنی، می‌تواند مسیرهای نفوذ رطوبت، یون کلر و سایر عوامل مخرب را ایجاد کند. میلگردهای تقویتی با ایجاد قیدهای عرضی بیشتر، عرض ترک‌ها را محدود کرده و تعداد ترک‌های ریز را افزایش می‌دهند؛ این پدیده باعث افزایش دوام بتن در برابر عوامل محیطی میشود. - توزیع مناسب‌تر تنش و کاهش تمرکز تنش‌های موضعی
یکی از دلایل اصلی خرابی‌های موضعی، تمرکز تنش در نواحی خاصی از مقطع است. با افزودن میلگردهای تقویتی، مقطع عضو یکنواخت‌تر شده و بارها در سطح وسیع‌تری توزیع می‌شوند. این موضوع به‌ویژه در نواحی اتصال، کنج‌ها و اطراف بازشوها بسیار مؤثر است. - کاهش احتمال شکست ترد در اجزای بتن مسلح
شکست ترد، یکی از خطرناک‌ترین انواع شکست در سازه‌های بتنی است، چراکه بدون هشدار قبلی رخ می‌دهد. با اجرای اصولی میلگرد تقویتی، مکانیسم گسیختگی از نوع ترد به نوع نرم یا نیمه‌نرم تغییر می‌یابد، که این امر امکان واکنش اضطراری و تخلیه ایمن را فراهم میکند. - افزایش ایمنی کاربران و امکان بهره‌برداری ایمن پس از زلزله
سازه‌هایی که به‌درستی مقاومسازی شده‌اند، حتی پس از زلزله‌های متوسط تا شدید، همچنان قابل بهره‌برداری خواهند بود. میلگردهای تقویتی مانع از گسیختگی کلی می‌شوند و عملکرد مناسب سازه را تا زمان تعمیرات کامل حفظ می‌کنند. - امکان اجرای تقویت بدون تغییرات جدی در معماری ساختمان
در بسیاری از روش‌های مقاومسازی با میلگرد، ابعاد نهایی عضو تنها به‌صورت محدود افزایش می‌یابد یا اصلاً تغییری نمی‌کند. این ویژگی امکان حفظ پلان معماری و چیدمان داخلی را فراهم میکند، که برای ساختمان‌های تاریخی، اداری یا بیمارستانی اهمیت حیاتی دارد. - عدم نیاز به تخلیه کامل ساختمان در اغلب روشها
بسته به روش تقویت انتخابی، بسیاری از عملیات مقاومسازی را می‌توان بدون وقفه در بهره‌برداری و حضور ساکنین اجرا کرد. این ویژگی باعث کاهش هزینه‌های ثانویه و عدم اخلال در فعالیت‌های جاری ساختمان میشود. - کاهش چشمگیر هزینه نسبت به تخریب و نوسازی
هزینه مقاومسازی اصولی با میلگرد تقویتی، در مقایسه با تخریب کامل و ساخت دوباره، معمولاً بین ۳۰ تا ۶۰ درصد کمتر است. همچنین این روش باعث کاهش مدت‌زمان توقف پروژه، مصرف مصالح جدید و آثار زیست‌محیطی میشود. - امکان تلفیق با سیستم‌های نوین مقاومسازی
میلگردهای تقویتی به‌راحتی با سیستم‌های نوینی مانند کامپوزیت‌های FRP، دمپرهای لرزهای یا ژاکت‌های هیبریدی ترکیب می‌شوند. این انعطاف‌پذیری، اجرای راهکارهای چندلایه را امکان‌پذیر میکند. - افزایش طول عمر مفید سازه و کاهش هزینه‌های نگهداری آینده
با افزایش مقاومت، شکل‌پذیری و کاهش نرخ آسیب‌پذیری، طول عمر مفید سازه به‌طور چشمگیری افزایش می‌یابد. این موضوع باعث کاهش هزینه‌های تعمیر، نگهداری و بازسازی در سال‌های آینده خواهد شد. - ایجاد ظرفیت اطمینان برای عملکرد سازه در زلزله‌های فراتر از طراحی
بسیاری از ساختمان‌ها صرفاً برای زلزله‌هایی با احتمال وقوع متوسط طراحی می‌شوند. استفاده از میلگرد تقویتی، یک حاشیه اطمینان اضافی برای زلزله‌هایی با شدت فراتر از سطح طراحی ایجاد میکند. - ارتقاء ارزش ملک در بازار سرمایه‌گذاری و بیمه
ساختمانهایی که مقاومسازی اصولی شده‌اند، در ارزیابی‌های کارشناسی، ارزش بالاتری دارند. همچنین شرکت‌های بیمه در برابر سازه‌های مقاوم، شرایط بهتری برای پوشش خطرات زلزله در نظر می‌گیرند. - تقویت روحیه اطمینان ساکنان یا بهره‌برداران ساختمان
انجام مقاومسازی و نصب میلگرد تقویتی به‌صورت مشهود، پیام اطمینان‌بخشی به ساکنین منتقل میکند که ساختمان آن‌ها در برابر زلزله ایمن‌تر شده است. این موضوع در مکان‌هایی مانند مدارس، بیمارستان‌ها و ادارات دولتی، اهمیت روانی بالایی دارد.
کاربردهای میلگرد تقویتی در اجزای سازهای
میلگردهای تقویتی در فرآیند بهسازی لرزهای، بسته به محل ضعف سازه، نوع عضو، مسیر انتقال نیرو و هدف مقاومسازی، در بخش‌های مختلف ساختمان به‌کار می‌روند. طراحی دقیق این کاربردها باید براساس تحلیل لرزهای، ارزیابی سازه موجود، ضوابط آیین‌نامه‌ای و شرایط اجرایی باشد. در ادامه، مهم‌ترین کاربردهای میلگرد تقویتی در اجزای اصلی سازه‌های بتنی را بررسی می‌کنیم:
- کاربرد در ستونها (Columns)
ستونها بهعنوان اعضای فشاری عمودی، وظیفه انتقال بارهای ثقلی و جانبی به فونداسیون را دارند. در بسیاری از ساختمان‌های قدیمی، ستونها فاقد خاموت‌های مناسب یا ظرفیت محوری کافی هستند. میلگردهای تقویتی با افزایش سطح مقطع فولاد در ستون، ظرفیت فشاری و خمشی آن را افزایش داده و از بروز شکست‌های ترد و لهیدگی جلوگیری می‌کنند. همچنین استفاده از خاموت‌های نزدیک‌تر یا ژاکت‌گذاری، شکل‌پذیری و مقاومت جانبی ستون را نیز بهبود می‌دهد. - کاربرد در تیرها (Beams)
تیرها بهعنوان اعضای افقی باربر، وظیفه انتقال بار از دال به ستون و مقابله با نیروهای خمشی و برشی را دارند. در شرایطی که تیر دارای ضعف خمشی یا عدم پیوستگی مناسب در دهانه‌هاست، استفاده از میلگردهای کششی تقویتی در بخش کششی مقطع (پایین یا بالا بسته به دهانه) می‌تواند عملکرد خمشی تیر را ارتقاء دهد. همچنین با افزودن میلگردهای عرضی تقویتی و خاموت‌های جدید، می‌توان مقاومت برشی تیر را افزایش داد. - کاربرد در دیوارهای برشی (Shear Walls)

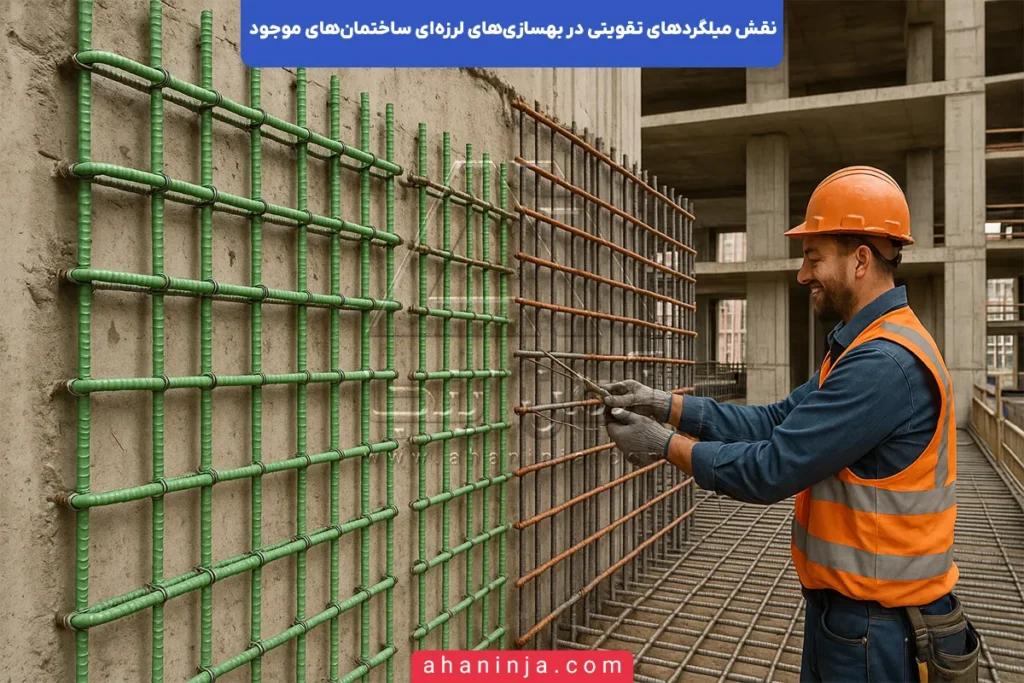

دیوارهای برشی نقش اصلی در تحمل نیروهای جانبی ناشی از زلزله را دارند. در ساختمانهایی که این دیوارها یا وجود ندارند یا دارای آرماتورگذاری ناکافی هستند، اجرای دیوارهای جدید با آرماتور تقویتی یا تقویت دیوارهای موجود با میلگردهای افقی و قائم، ظرفیت برشی، خمشی و سختی جانبی سیستم را افزایش می‌دهد. میلگردهای تقویتی در دیوارهای برشی معمولاً به صورت مش‌بندی کامل در دو وجه اجرا می‌شوند. - کاربرد در دال‌ها و سقف‌ها (Slabs)
اگرچه دال‌ها به‌طور مستقیم در مقاومت لرزهای نقش اصلی ندارند، اما وجود ترک‌های گسترده یا ضعف در پیوستگی آن‌ها با تیرها می‌تواند عملکرد کلی سازه را تضعیف کند. افزودن میلگردهای تقویتی در نواحی تمرکز تنش یا در مجاورت ستونها، می‌تواند باعث کاهش تمرکز تنش، افزایش یکپارچگی سیستم سقف و جلوگیری از پدیده‌های مثل برش پانچ شود. - کاربرد در اتصالات (Joints)
یکی از حساس‌ترین نواحی سازه، محل گره‌ها و اتصال تیر به ستون است. در بسیاری از خرابی‌های زلزله‌ای، گسیختگی در این نواحی مشاهده میشود. میلگردهای تقویتی در ناحیه اتصال، به‌ویژه به‌صورت افقی، قطری یا U شکل، می‌توانند ظرفیت برشی اتصال را افزایش دهند، نیروهای وارد بر گره را بهتر پخش کرده و عملکرد لرزهای آن را ارتقاء دهند. در برخی موارد، ژاکت بتنی با آرایش میلگرد تقویتی خاص نیز استفاده میشود. - کاربرد در پایه‌ها و فونداسیون (Footings)
ضعف در پی‌سازه‌ها می‌تواند عملکرد لرزهای سازه را به‌طور کامل مختل کند. افزودن میلگردهای تقویتی در بخش کششی پی، یا اجرای کلاف‌های بتنی جدید دور فونداسیون با آرماتورگذاری کامل، باعث افزایش ظرفیت تحمل نیروهای واژگونی و ارتعاشی در هنگام زلزله میشود. این روش در مناطق دارای خاک سست یا احتمال روانگرایی کاربرد بسیار بالایی دارد. - کاربرد در بازشوها و نواحی تضعیف‌شده (Openings & Discontinuities)
در سازه‌هایی که دارای بازشوهای بزرگ یا تغییر ناگهانی در مسیر انتقال نیرو هستند، تنش‌های زیادی در اطراف بازشوها ایجاد میشود. میلگردهای تقویتی در اطراف این بازشوها به صورت افقی، قائم یا قطری نصب می‌شوند تا ترک‌خوردگی، تمرکز تنش و ضعف موضعی کنترل شود. این تقویت‌سازی همچنین مانع از کاهش یکپارچگی دیوارها و انتقال مؤثر نیرو در صفحه میشود. - کاربرد در رمپ‌ها و عناصر شیبدار (Ramps & Inclined Members)
رمپ‌های پارکینگ، راه‌پله‌ها و تیرهای مورب معمولاً در معرض بارهای ترکیبی هستند و در زمان زلزله دچار تنش‌های پیچیده‌ای می‌شوند. استفاده از میلگردهای تقویتی در این اعضا، به‌ویژه در لبه‌ها و محل اتصال به سازه اصلی، موجب جلوگیری از تمرکز تنش و افزایش پایداری آن‌ها میشود. - کاربرد در دیوارهای حائل (Retaining Walls)
دیوارهای حائل که در محیط‌های زیرزمین یا محوطه‌سازی اجرا شده‌اند، در برابر فشار جانبی خاک و آب زیرزمینی قرار دارند. در مناطقی با احتمال وقوع زلزله، افزودن میلگردهای تقویتی در دیوارهای حائل باعث کنترل خمش و برش ناشی از بارهای ترکیبی زلزله و فشار خاک میشود. - کاربرد در اعضای دکوراتیو یا سازهای-معماری با عملکرد لرزهای
در بسیاری از پروژههای خاص، اجزایی مانند نماهای بتنی، عناصر معماری حجیم یا ستون‌های دکوراتیو، ممکن است نقش لرزهای غیرمستقیم ایفا کنند. افزودن میلگردهای تقویتی در این اجزا، به‌ویژه برای مهار آن‌ها در برابر جداشدن، سقوط یا واژگونی هنگام زلزله ضروری است.
جدول مقایسه روش‌های اجرای میلگرد تقویتی
| روش اجرا | مزایا | محدودیت‌ها | محل کاربرد رایج |
|---|---|---|---|
| ژاکت بتنی | افزایش مقاومت و شکل‌پذیری | افزایش ابعاد و وزن سازه | ستون، تیر |
| ژاکت فولادی | اجرای سریع و مقاوم در برابر خوردگی | نیاز به اتصالات دقیق | ستون‌های حیاتی |
| میلگرد بیرونی | اجرا بدون تخریب، مقرون‌به‌صرفه | حساسیت بالا در چسبندگی و نصب | دیوار برشی، تیر |
| عضو جدید تقویتی | افزایش ظرفیت کلی سازه | نیاز به فضا و بازطراحی سیستم سازهای | دیوار برشی، بادبند |
نکات اجرایی مهم در استفاده از میلگرد تقویتی
میلگردهای تقویتی زمانی می‌توانند عملکرد مطلوبی در بهسازی لرزهای سازه داشته باشند که اجرای آن‌ها با دقت بالا، دانش فنی، رعایت اصول مهندسی و نظارت دقیق انجام شود. تجربه ثابت کرده که حتی بهترین طراحی‌ها، اگر به‌درستی اجرا نشوند، منجر به عملکرد ضعیف و حتی خطرناک در زمان زلزله خواهند شد. در ادامه، مهم‌ترین و تخصصی‌ترین نکات اجرایی در استفاده از میلگرد تقویتی را به‌صورت کامل بررسی می‌کنیم:
- آغاز هر پروژه با شناخت دقیق وضعیت سازه موجود
پیش‌نیاز اجرای اصولی، ارزیابی دقیق از سازه است. باید با استفاده از ابزارهای پیشرفته مانند GPR (اسکن آرماتور)، چکش اشمیت، تست چکش ارتجاعی، مغزه‌گیری و بررسی ترک‌ها، اطلاعات کاملی از کیفیت بتن، محل میلگردهای موجود، ضخامت کاور، و نقاط ضعف احتمالی به‌دست آورد. بدون این اطلاعات، هر نوع تقویت، حدسی و پرخطر خواهد بود. - تحلیل لرزهای به‌روز و شبیه‌سازی عملکرد سازه پس از تقویت
اجرای میلگرد تقویتی باید بر پایه نتایج تحلیل غیرخطی، استاتیکی یا دینامیکی صورت گیرد. نرم‌افزارهایی مانند ETABS، SAP2000 و Perform-3D برای تحلیل قبل و بعد از تقویت استفاده می‌شوند تا مشخص شود کدام اعضا بحرانی‌اند، و چه نوع مقاومسازی با چه مشخصاتی باید انجام گیرد. - استفاده از میلگرد مناسب با کنترل دقیق مشخصات مکانیکی
میلگردهای مصرفی باید دارای گواهی معتبر کارخانه، گرید مناسب (A2 برای شکل‌پذیری، A3 برای مقاومت بالا)، و عاری از زنگ‌زدگی، پیچ‌خوردگی و هرگونه تغییر فرم باشند. در پروژههای حساس، تست کشش نمونه‌ها در آزمایشگاه تأییدشده باید انجام شود. - آماده‌سازی سطح بتن با هدف ایجاد پیوستگی مکانیکی و شیمیایی
سطح عضو بتنی که قرار است تقویت شود، باید به‌طور کامل زبر، تمیز و عاری از چربی، گردوغبار، رنگ، ملات مرده یا پوسته‌شده باشد. روش‌هایی مانند واترجت پرقدرت، سندبلاست، یا چکش‌های پنوماتیک برای آماده‌سازی استفاده می‌شوند. ایجاد زبری سطح با عمق حداقل ۵ میلی‌متر برای پیوستگی بتن جدید ضروری است. - استفاده از چسب‌ها و ملات‌های دارای تأییدیه فنی و همخوان با شرایط محیطی
در روش‌های نصب میلگرد بیرونی یا کاشت، چسب اپوکسی باید دارای مقاومت کششی، برشی و چسبندگی بالاتر از مقاومت طراحی باشد. مدت زمان گیرش، حساسیت به رطوبت و دمای اجرا باید قبل از انتخاب بررسی شود. در مناطق مرطوب، باید از چسب‌های Water Tolerant استفاده شود. - کاشت میلگرد با زاویه، عمق و قطر مناسب به همراه پاکسازی سوراخ
در کاشت میلگرد، عمق سوراخ باید بر اساس طراحی، و قطر سوراخ ۲ تا ۴ میلی‌متر بیشتر از قطر میلگرد باشد. پیش از تزریق چسب، دیواره سوراخ باید با فشار باد و برس کاملاً تمیز شود. زاویه کاشت باید دقیقاً مطابق نقشه باشد و میلگرد نباید در حین گیرش جابه‌جا شود. - هم‌پوشانی اصولی میلگردها با در نظر گرفتن طول مهاری دقیق
طول هم‌پوشانی یا مهار، بسته به نوع فولاد و مقاومت بتن متفاوت است، اما در اکثر موارد، حداقل ۴۰ تا ۵۰ برابر قطر میلگرد در نظر گرفته میشود. این طول باید در محل‌هایی بدون ترک یا ضعف اجرا شود و قلاب‌گذاری انتهایی میلگرد (Hook) در مناطق بحرانی فراموش نشود. - استفاده از Spacer، Chair و مهاربند برای تثبیت قفس آرماتور در محل اجرا
برای حفظ فاصله دقیق کاور بتنی، باید از فاصله‌نگهدارهای پلاستیکی یا فایبرگلاس استفاده شود. این قطعات مانع از تماس مستقیم میلگرد با قالب یا سطح زمین شده و از زنگ‌زدگی و ضعف پوشش جلوگیری می‌کنند. - کنترل کیفیت بتن یا گروت اطراف میلگردهای تقویتی
بتن‌ریزی در اطراف میلگردهای تقویتی باید با ویبره مناسب، تراکم بالا و بدون ایجاد لایه‌لایه شدن انجام شود. در محل‌هایی با فضای محدود یا تراکم بالای آرماتور، استفاده از بتن خودتراکم (SCC) یا گروت‌های پودری با مقاومت بالا توصیه میشود. - نظارت مستمر مهندس ناظر یا تیم QC در تمام مراحل اجرا
از لحظه ورود میلگرد تا نصب نهایی و اجرای بتن، باید چک‌لیست‌های کنترلی فعال باشند. مهندس ناظر باید ابعاد ژاکت، نوع چسب، فاصله آرماتورها، محل مهاربندی، مشخصات مکانیکی و شرایط اجرا را تأیید و ثبت کند. عکس‌برداری از مراحل اجرا، بخشی از مستندات نهایی پروژه است. - بررسی گره‌ها و اتصالات برای اطمینان از عملکرد مشترک اجزای قدیم و جدید
در محل اتصال تیر به ستون یا تقویت گره‌ها، جزئیات آرماتوربندی اهمیت بالایی دارد. باید بررسی شود که نیروها به‌درستی از عضو تقویتی به عضو اصلی منتقل می‌شوند. استفاده از بولت، صفحه‌اتصال، قلاب و میلگرد U شکل در این نواحی رایج است. - محافظت نهایی از میلگردها و سطوح اجراشده در برابر شرایط محیطی
پس از اجرا، باید تا زمان گیرش کامل، سطوح محافظت شوند. این شامل پوشاندن با نایلون خیس، استفاده از مواد کیورینگ، جلوگیری از بارگذاری زودرس و محافظت در برابر تابش مستقیم آفتاب یا یخ‌زدگی است. در مناطق صنعتی یا خورنده، پوشش نهایی ضدخوردگی یا آب‌بند نیز ضروری است. - مستندسازی فنی و ثبت گزارش‌های روزانه اجرای تقویتها
تهیه دفترچه فنی پروژه، شامل نقشه‌ها، جزئیات اجرا، نمونه‌های تست‌شده، مشخصات مصالح مصرفی، گزارش ناظر و تصاویر مستند از روند اجرا، نه‌تنها برای بهره‌بردار اهمیت دارد، بلکه در صورت بروز اختلاف فنی یا بررسی ایمنی آینده بسیار حیاتی است. - برگزاری جلسه آموزش پیش از اجرا برای کل تیم اجرایی
یکی از روش‌های پیشگیرانه مؤثر، برگزاری جلسه توجیهی برای کارگران، آرماتوربندها، نجار قالب‌ساز، ویبره‌زن و مجریان چسب، قبل از شروع عملیات است. این جلسه باید توسط مهندس ناظر یا طراح برگزار شود و تمام نکات مهم پروژه به زبان ساده منتقل شود. - برنامه‌ریزی زمان‌بندی صحیح برای گام‌های اجرایی وابسته به یکدیگر
در پروژههای مقاومسازی، نصب میلگرد، قالب‌بندی، تزریق چسب، بتن‌ریزی و مراقبت‌های بعدی باید در توالی صحیح و با رعایت زمان‌های گیرش و خشک‌شدن انجام شود. تداخل زمانی یا شتاب در اجرا، می‌تواند اتصال مناسب بین مصالح جدید و قدیمی را مختل کند.
قیمت روز میلگرد چقدر است؟
در حال حاضر دانستن قیمت روز میلگرد برای محاسبه هر چه بهتر هزینه‌های پروژه و همچنین برنامه‌ریزی هر چه بهتر، امری ضروری است و ما در آهن اینجا قیمت انواع مقاطع فولادی از جمله قیمت روز میلگرد را ارائه می‌کنیم:
در بازار میلگرد، برندهای شناخته‌شده و معتبری مانند ذوب‌آهن اصفهان، کویر کاشان، نیشابور و بافق یزد حضور مهم و گسترده‌ای داشته و از مهم‌ترین منابع تامین میلگرد محسوب می‌شوند، برای تحلیل بهتر شرایط بازار و انتخاب گزینه مناسب، دانستن قیمت روز میلگرد امری مهم و ضروری است:
مشاهده قیمت روز میلگردجمعبندی
در این مقاله بررسی کردیم که میلگرد تقویتی در بهسازی لرزهای یکی از کلیدی‌ترین مؤلفه‌ها در افزایش ایمنی و مقاومت سازه‌های بتنی است. این میلگردها می‌توانند در کنار روش‌های مختلف اجرایی مانند ژاکت‌گذاری یا نصب میلگرد بیرونی، نقش مؤثری در جلوگیری از تخریب سازه هنگام زلزله ایفا کنند.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است. کارشناسان مجرب و حرفه‌ای آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک میکند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. میلگرد تقویتی در بهسازی لرزهای دقیقاً چه نقشی دارد؟
میلگرد تقویتی باعث افزایش ظرفیت خمشی و برشی اجزای سازهای میشود و در هنگام وقوع زلزله، مقاومت و پایداری بیشتری برای ساختمان فراهم میکند. -
2. آیا استفاده از میلگرد بیرونی بهتنهایی برای مقاومسازی کافی است؟
خیر، این روش معمولاً بهعنوان مکمل سایر روشها به کار میرود و باید در کنار تحلیل دقیق سازه و سایر تقویتها استفاده شود. -
3. در پروژههای مقاومسازی، چقدر میلگرد مورد نیاز است؟
میزان میلگرد بستگی به سطح آسیب، روش تقویت و ابعاد عضو سازهای دارد، اما معمولاً بین ۱۰ تا ۳۰ درصد وزن میلگرد سازه اولیه را شامل میشود. -
4. استفاده از میلگردهای تقویتی برای چه ساختمانهایی پیشنهاد میشود؟
برای ساختمانهایی که دارای ضعف در اعضای باربر اصلی مانند ستونها، تیرها یا دیوارهای برشی هستند، استفاده از میلگرد تقویتی الزامی است. -
5. آیا میلگرد تقویتی باعث افزایش وزن سازه نمیشود؟
بله، ولی این افزایش وزن در طراحی لحاظ میشود و در مقایسه با افزایش ظرفیت مقاومتی سازه، تأثیر منفی قابلتوجهی ندارد.
