نقش خاموت در انتقال نیرو بین بتن و میلگرد

در سازه های بتن مسلح، همه چیز از یک اصل ساده شروع می شود انتقال درست نیرو. هر چقدر هم بتن با مقاومت بالا و میلگرد با کیفیت استفاده شود، اگر انتقال نیرو بین این دو به شکل صحیح انجام نشود، عملکرد واقعی سازه با آنچه در محاسبات انتظار می رود فاصله زیادی خواهد داشت. اینجاست که نقش خاموت در انتقال نیرو بین بتن و میلگرد معنا پیدا می کند. خاموت فقط یک میلگرد عرضی برای تکمیل آرماتوربندی نیست. در تجربه های اجرایی واقعی، مخصوصا در تیرها و ستون های تحت بارهای سنگین یا شرایط لرزه ای، دیده شده که خاموت گذاری اصولی مستقیما روی دوام، شکل پذیری و ایمنی سازه اثر می گذارد.

«اگر قصد خرید خاموت دارید، اولین قدم آگاهی از قیمت روز خاموت است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت خاموت بزنید.»

در این مقاله بررسی می کنیم که خاموت چگونه به انتقال صحیح نیرو کمک می کند و چرا حذف یا اجرای ضعیف آن می تواند کل سیستم سازه ای را دچار مشکل کند، پس در ادامه با اهن اینجا همراه باشید.

خاموت چیست و چرا در بتن مسلح اهمیت دارد؟

وقتی صحبت از سازه بتن مسلح می شود، خیلی ها ذهنشان مستقیم می رود سمت بتن و میلگردهای طولی. اما واقعیت این است که دوام و ایمنی یک عضو بتنی فقط به این دو محدود نیست. خاموت همان قطعه ای است که در ظاهر ساده به نظر می رسد، ولی در عمل نقش حیاتی در یکپارچگی آرماتوربندی و کنترل رفتار عضو تحت بار دارد.

خاموت یک نوع میلگرد عرضی است که به صورت بسته یا نیمه بسته دور میلگردهای طولی قرار می گیرد و معمولا با فواصل مشخص در طول تیر یا ستون تکرار می شود. خاموت ها ممکن است در قالب خاموت ساده، خاموت بسته لرزه ای یا حتی به همراه سنجاقی اجرا شوند تا محصورشدگی بهتر ایجاد کنند. نکته مهم اینجاست که خاموت فقط یک حلقه فلزی نیست، خاموت یک سیستم کنترل کننده است. یعنی عضو را در حالت پایدار نگه می دارد و اجازه نمی دهد رفتار سازه در شرایط بحرانی از کنترل خارج شود.

برای اینکه اهمیت خاموت ملموس تر شود، کافی است یک صحنه واقعی کارگاهی را تصور کنید. در بسیاری از پروژه ها وقتی خاموت ها درست بسته نمی شوند یا فاصله شان بیشتر از نقشه می شود، ستون یا تیر ممکن است در ظاهر مشکلی نداشته باشد، اما وقتی عضو وارد مرحله ترک خوردگی و بارگذاری جدی می شود، ناگهان نشانه های خطر ظاهر می شوند. ترک های برشی مورب، خردشدگی بتن در ناحیه فشاری، باز شدن ترک ها و حتی لغزش میلگرد از نتایج رایج خاموت گذاری ضعیف هستند. این اتفاق ها دقیقا همان جایی رخ می دهد که سازه باید نیرو را درست منتقل کند، اما ابزار کنترل کننده کافی در اختیار ندارد.

اهمیت خاموت را می توان از چند زاویه دید، چون خاموت در بتن مسلح چند وظیفه کلیدی را هم زمان جلو می برد:

• تامین مقاومت برشی و کنترل ترک های برشی
  در تیرها و بعضی نواحی ستون ها، بخش مهمی از ظرفیت عضو به مقاومت برشی وابسته است. خاموت ها مانند یک سد عمل می کنند و مانع توسعه سریع ترک های برشی می شوند. اگر خاموت کم باشد یا فاصله زیاد باشد، ترک برشی می تواند خیلی سریع گسترش پیدا کند و عضو به سمت شکست ترد برود.
• محصور کردن بتن و افزایش شکل پذیری
  خاموت با ایجاد محصورشدگی بتن در هسته عضو، باعث می شود بتن در برابر خردشدگی دیرتر تسلیم شود. این یعنی عضو فرصت بیشتری برای تغییر شکل کنترل شده دارد. نتیجه اش چیست؟ افزایش شکل پذیری و کاهش احتمال شکست ناگهانی. مخصوصا در سازه هایی که باید در زلزله انرژی جذب کنند، این موضوع حیاتی است.
• مهار میلگردهای طولی و جلوگیری از کمانش
  میلگردهای طولی در ناحیه فشاری، اگر مهار کافی نداشته باشند، ممکن است دچار کمانش موضعی میلگرد شوند. خاموت ها مثل بست عمل می کنند و میلگردهای طولی را در جای خود نگه می دارند تا در فشارهای بالا از مسیر خارج نشوند. در پروژه های واقعی، اگر خاموت درست اجرا نشود، ممکن است میلگردها در ناحیه آسیب دیده مثل فنر بیرون بزنند و عضو عملا ظرفیت خود را از دست بدهد.
• کمک به انتقال صحیح نیرو بین بتن و میلگرد
  خاموت به صورت مستقیم روی چسبندگی بتن و میلگرد و پایداری انتقال نیرو اثر می گذارد. وقتی ترک ها باز می شوند و بتن اطراف میلگرد شروع به خردشدن می کند، خاموت با محدود کردن تغییر شکل های جانبی، کمک می کند پیوستگی سیستم حفظ شود. این یعنی انتقال نیرو از حالت ناپایدار خارج می شود و عضو رفتار قابل اتکاتری دارد.
• حفظ هندسه آرماتوربندی و کیفیت اجرا
  یکی از نقش های کمتر گفته شده خاموت، حفظ فرم قفسه آرماتور است. خاموت باعث می شود میلگردهای طولی سر جای خود بمانند، کاور بتن حفظ شود و فاصله ها در اجرا بهم نریزد. در کارگاه، اگر خاموت بندی شل باشد یا خم ها درست نباشد، آرماتوربندی موقع بتن ریزی جابجا می شود و نتیجه آن می تواند کاهش پوشش بتن، افزایش خوردگی و ضعف عملکرد باشد.

شاید برایتان سوال باشد که چرا در برخی پروژه ها با وجود بتن و میلگرد مناسب، باز هم آسیب های شدید دیده می شود؟ یکی از پاسخ های پرتکرار در بررسی های میدانی همین است اجرای ضعیف خاموت. گاهی چند سانتی متر خطا در فاصله خاموت یا یک خم نامناسب، در شرایط عادی خودش را نشان نمی دهد، اما در بارگذاری واقعی و مخصوصا در بارهای چرخه ای و زلزله، همان خطای کوچک تبدیل به یک نقطه شکست بزرگ می شود.

پس اگر بخواهیم خیلی روشن جمع بندی کنیم، خاموت در بتن مسلح فقط برای تکمیل آرماتوربندی نیست. خاموت یک عنصر تعیین کننده برای کنترل ترک خوردگی، پایداری انتقال نیرو، مهار میلگردهای طولی و افزایش ایمنی سازه است. دقیقا همان قطعه ای که اگر درست طراحی و درست اجرا شود، سازه در شرایط سخت هم رفتار قابل پیش بینی تری خواهد داشت.

خاموت چیست و چه ویژگی‌هایی دارد؟

در سازه‌های بتنی، استفاده از اجزای تقویتی نقش مهمی در افزایش ایمنی و پایداری دارد. خاموت، به‌عنوان یکی از اصلی‌ترین المان‌های فولادی در آرماتوربندی، وظیفه مهار نیروهای جانبی و حفظ انسجام میلگردهای طولی را برعهده دارد، دانستن ویژگی‌ها و نحوه درست اجرای خاموت در ساختمان، کمک‌به‌سزایی در تقویت هرچه بهتر ساختمان می‌کند:

بیشتر بخوانید

مکانیزم انتقال نیرو بین بتن و میلگرد

انتقال نیرو بین بتن و میلگرد فقط یک فرآیند ساده چسبیدن این دو به هم نیست، بلکه نتیجه همکاری چند مکانیزم هم زمان است. در ابتدای بارگذاری، چسبندگی بتن و میلگرد نقش اصلی را دارد، اما با افزایش نیرو و ایجاد ترک، این چسبندگی به تنهایی پاسخگو نخواهد بود. در این مرحله، درگیری مکانیکی آج میلگرد و سپس محصورشدگی بتن اهمیت پیدا می کند. اگر این زنجیره به درستی عمل نکند، نیرو به شکل ناپایدار منتقل می شود و عضو بتنی زودتر از انتظار وارد ناحیه آسیب می گردد. در ادامه مقاله دقیقا به همین نقطه حساس می پردازیم، جایی که نقش خاموت در حفظ این تعادل و پایدار نگه داشتن انتقال نیرو مشخص می شود:

چسبندگی بین بتن و میلگرد

اولین و بنیادی ترین سازوکار در انتقال نیرو بین بتن و میلگرد، پدیده چسبندگی بتن و میلگرد است. این چسبندگی باعث می شود بتن و فولاد از همان مراحل اولیه بارگذاری، رفتاری یکپارچه داشته باشند و تنش ها بدون لغزش محسوس میان آن ها جابجا شود. در واقع اگر این پیوند اولیه به درستی شکل نگیرد، مفهوم بتن مسلح عملا کارایی خود را از دست می دهد.

چسبندگی از لحظه گیرش بتن آغاز می شود. زمانی که بتن تازه اطراف میلگرد ریخته می شود، خمیر سیمان به سطح فولاد می چسبد و پس از سخت شدن، اتصال پیوسته ای میان بتن و میلگرد ایجاد می گردد. وجود آج روی میلگرد این اتصال را تقویت می کند، زیرا آج ها باعث افزایش سطح تماس و درگیری بیشتر بتن با فولاد می شوند. در این مرحله، نیروهای کششی و فشاری بدون آنکه لغزش قابل توجهی رخ دهد، از بتن به میلگرد و برعکس منتقل می شوند.

با این حال، چسبندگی یک ویژگی ثابت و همیشگی نیست. کیفیت بتن اطراف میلگرد، نسبت آب به سیمان، نحوه تراکم و حتی شرایط عمل آوری، همگی روی میزان این پیوستگی اثر مستقیم دارند. بتن ضعیف یا بتن با عمل آوری نامناسب، زودتر ترک می خورد و پیوند خود با فولاد را از دست می دهد. از سوی دیگر، وضعیت سطح میلگرد نیز اهمیت زیادی دارد. میلگرد آلوده به روغن، گل یا زنگ زدگی شدید، نمی تواند پیوند مناسبی با بتن برقرار کند و همین موضوع انتقال نیرو را در همان مراحل اولیه تضعیف می کند.

با افزایش بار وارد بر عضو، تنش های کششی در بتن اطراف میلگرد بیشتر می شود. در نهایت، بتن ترک می خورد و بخشی از چسبندگی اولیه از بین می رود. در این نقطه، اگر سازه تنها به چسبندگی متکی باشد، لغزش میلگرد شروع می شود و انتقال نیرو حالت ناپایدار به خود می گیرد. این رفتار در آزمایش ها و حتی در بررسی های میدانی سازه های آسیب دیده کاملا قابل مشاهده است؛ جایی که ترک ها باز می شوند اما میلگرد قادر به مهار نیرو نیست.

در عمل، مهندسان چسبندگی را به عنوان مرحله آغازین انتقال نیرو در نظر می گیرند، نه تنها عامل موثر آن. چسبندگی برای شروع همکاری بتن و فولاد ضروری است، اما به تنهایی کافی نیست. ادامه این مسیر به مکانیزم های مکملی وابسته است که پس از ترک خوردگی فعال می شوند و مانع از فروپاشی ناگهانی سیستم انتقال نیرو می گردند.

درگیری مکانیکی و اصطکاک

بعد از آنکه چسبندگی بتن و میلگرد به دلیل افزایش بار و ایجاد ترک های اولیه تضعیف می شود، مکانیزم بعدی که مسئول ادامه انتقال نیرو بین بتن و میلگرد است، درگیری مکانیکی و اصطکاک می باشد. این مرحله در واقع نقش پشتیبان را ایفا می کند و اجازه نمی دهد با از بین رفتن چسبندگی، سیستم انتقال نیرو به طور ناگهانی فرو بریزد.

درگیری مکانیکی مستقیما به آج میلگرد وابسته است. آج ها مانند قفل هایی عمل می کنند که بتن اطراف خود را درگیر کرده و مانع حرکت آزاد میلگرد درون بتن می شوند. حتی زمانی که ترک ها شکل گرفته اند، این آج ها باعث می شوند نیرو همچنان از طریق فشار موضعی بتن به میلگرد منتقل شود. به بیان ساده تر، میلگرد دیگر فقط به چسبندگی تکیه نمی کند، بلکه به مقاومت بتن در برابر له شدن و تغییر شکل موضعی نیز وابسته می شود.

هم زمان با درگیری مکانیکی، اصطکاک بین بتن و میلگرد نیز وارد عمل می شود. با ایجاد ترک، فشار جانبی بتن روی میلگرد تغییر می کند و تماس مستقیم میان این دو افزایش می یابد. این تماس باعث شکل گیری نیروی اصطکاکی می شود که بخشی از تنش ها را منتقل می کند. هرچه بتن اطراف میلگرد سالم تر و متراکم تر باشد، اصطکاک مؤثرتر خواهد بود و انتقال نیرو پایدارتر انجام می شود.

اما این مکانیزم هم محدودیت های مشخصی دارد. با باز شدن بیشتر ترک ها، بتن اطراف آج ها شروع به خردشدگی می کند. وقتی این خردشدگی اتفاق می افتد، هم درگیری مکانیکی تضعیف می شود و هم نیروی اصطکاک کاهش پیدا می کند. در این شرایط، میلگرد تمایل به لغزش بیشتری پیدا می کند و اگر سازه به مکانیزم های کنترلی بعدی مجهز نباشد، انتقال نیرو به سرعت دچار اختلال می شود.

در بررسی سازه های آسیب دیده، این وضعیت به خوبی قابل مشاهده است. بتن اطراف میلگرد خرد شده، آج ها اثر خود را از دست داده اند و میلگرد بدون مهار جانبی کافی درون بتن حرکت می کند. اینجاست که مشخص می شود درگیری مکانیکی و اصطکاک، اگرچه نقش مهمی در ادامه انتقال نیرو دارند، اما بدون محصورشدگی بتن و کنترل جانبی، نمی توانند به تنهایی پایداری سیستم بتن مسلح را تضمین کنند.

نقش محصورشدگی بتن

وقتی چسبندگی بتن و میلگرد تضعیف می شود و درگیری مکانیکی و اصطکاک هم به دلیل گسترش ترک ها رو به کاهش می رود، مرحله ای می رسد که بدون یک عامل کنترلی قوی، انتقال نیرو عملا ناپایدار می شود. در این نقطه، محصورشدگی بتن نقش تعیین کننده خود را نشان می دهد. محصورشدگی همان عاملی است که اجازه نمی دهد بتن اطراف میلگرد به طور آزاد ترک بخورد، خرد شود و از چرخه انتقال نیرو خارج گردد.

محصورشدگی بتن به وسیله خاموت ایجاد می شود. خاموت ها با اعمال فشار جانبی، هسته بتن را در محدوده مشخصی نگه می دارند و مانع از بازشدگی بیش از حد ترک ها می شوند. وقتی بتن محصور است، حتی پس از ترک خوردگی اولیه، همچنان توان تحمل تنش های بالاتر را دارد. این یعنی بتن فرصت پیدا می کند همراه با میلگرد تغییر شکل دهد، بدون اینکه بلافاصله دچار خردشدگی شدید شود.

اثر محصورشدگی فقط محدود به بتن نیست. زمانی که بتن به خوبی محصور شده باشد، میلگردهای طولی نیز در شرایط پایدارتری قرار می گیرند. فشار جانبی ناشی از خاموت ها مانع از کمانش میلگردهای فشاری می شود و باعث می گردد میلگرد بتواند ظرفیت واقعی خود را در انتقال نیرو نشان دهد. در واقع محصورشدگی، پیوند میان بتن و فولاد را پس از ترک خوردگی حفظ می کند و اجازه نمی دهد لغزش و ناپایداری به سرعت گسترش یابد.

در رفتار واقعی اعضای بتنی، تفاوت بتن محصور و غیرمحصور کاملا محسوس است. بتن غیرمحصور پس از رسیدن به تنش اوج، به سرعت خرد می شود و مقاومت خود را از دست می دهد. اما بتن محصور شده به کمک خاموت، افت مقاومت تدریجی تری دارد و می تواند تغییر شکل بیشتری را تحمل کند. این رفتار پایدارتر، مستقیما به بهبود انتقال نیرو بین بتن و میلگرد منجر می شود.

در شرایط لرزه ای، اهمیت محصورشدگی چند برابر می شود. در زلزله، بارها به صورت رفت و برگشتی به سازه وارد می شوند و اگر بتن محصور نباشد، در همان چرخه های اولیه دچار خردشدگی می شود. خاموت با ایجاد محصورشدگی لرزه ای، اجازه می دهد بتن و میلگرد انرژی زلزله را جذب کرده و نیروها به شکل کنترل شده منتقل شوند. نتیجه این فرآیند، افزایش شکل پذیری سازه و کاهش احتمال شکست ناگهانی است.

به همین دلیل است که در طراحی و اجرا، محصورشدگی بتن به عنوان حلقه نهایی و حیاتی در زنجیره انتقال نیرو شناخته می شود. خاموت با ایجاد این محصورشدگی، تمام مکانیزم های قبلی را زنده نگه می دارد و باعث می شود بتن و میلگرد حتی در شرایط بحرانی نیز همچنان به صورت یک سیستم واحد عمل کنند.

جدول بررسی مکانیزم انتقال نیرو بین بتن و میلگرد

نقش خاموت در انتقال صحیح نیرو

خاموت زمانی اهمیت واقعی خود را نشان می دهد که چسبندگی اولیه از بین می رود، درگیری مکانیکی ضعیف می شود و بتن شروع به ترک خوردن می کند. در این مرحله، اگر کنترل جانبی وجود نداشته باشد، انتقال نیرو دچار ناپایداری می شود و عضو بتنی به سمت رفتار شکننده می رود. خاموت دقیقا برای جلوگیری از همین اتفاق طراحی شده است. در ادامه، مسیرهایی که خاموت از طریق آن ها انتقال نیرو را پایدار و قابل اعتماد می کند را توضیح داده ایم:

1. افزایش محصورشدگی بتن و جلوگیری از خردشدگی زودرس
   خاموت با ایجاد فشار جانبی بر هسته بتن، مانع از آن می شود که ترک ها آزادانه باز شوند و بتن بدون مقاومت خرد شود. این محصورشدگی باعث می شود بتن حتی بعد از ترک خوردگی اولیه بتواند تنش بیشتری تحمل کند. در بسیاری از پروژه های واقعی، تفاوت رفتار بین ستون هایی که خاموت بندی اصولی داشته اند و ستون های با خاموت ضعیف، کاملا محسوس است؛ ستون های دارای خاموت مناسب دیرتر وارد مرحله شکست می شوند و فرصت بیشتری برای توزیع تنش ها دارند. به زبان ساده، خاموت اجازه نمی دهد بتن همان ابتدای کار جا بزند.
2. تثبیت موقعیت میلگردهای طولی و جلوگیری از کمانش
   در نواحی فشاری، میلگردهای طولی تمایل طبیعی به کمانش دارند. اگر این میلگردها مهار جانبی کافی نداشته باشند، تحت بار زیاد از محور خود خارج می شوند و توان باربریشان به شدت کاهش می یابد. خاموت ها مانند یک قاب نگهدارنده، میلگردهای طولی را در جای خود ثابت نگه می دارند و از کمانش ناگهانی جلوگیری می کنند. این مهار جانبی به سازه کمک می کند تا زیر بارهای فشاری و حتی لرزه ای، ظرفیت واقعی میلگردها حفظ شود. نتیجه کار؟ انتقال نیرو بین بتن و میلگرد با ثبات بیشتری ادامه پیدا می کند.

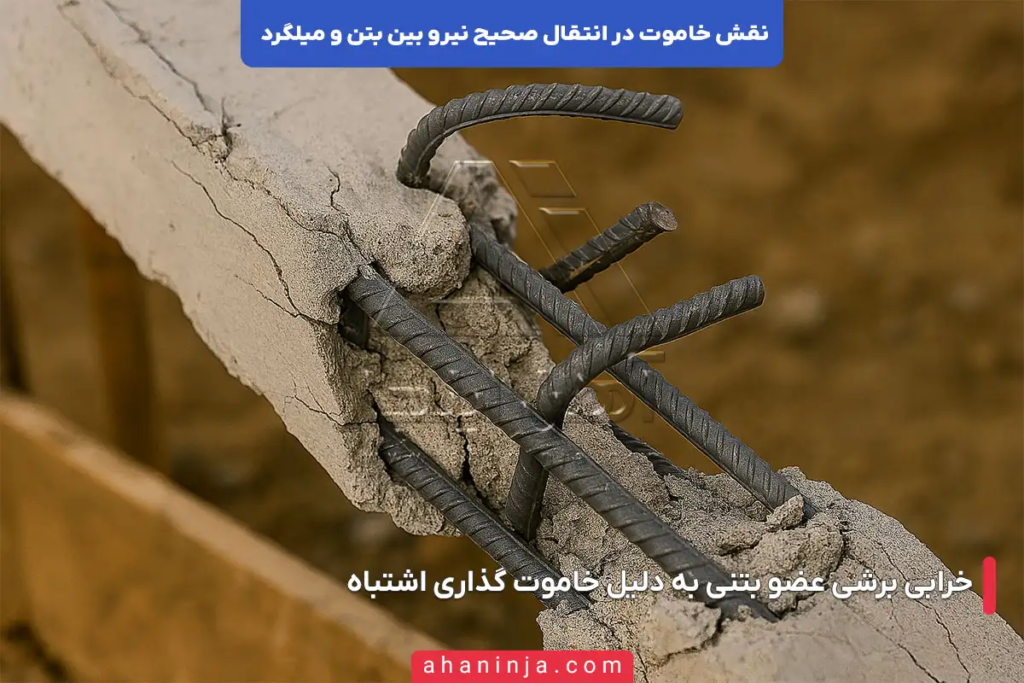

3. کنترل و محدود کردن توسعه ترک های برشی
   یکی از خطرناک ترین انواع ترک ها، ترک های مورب برشی است. زمانی که ترک های برشی شکل بگیرند، عضو بتنی در مدت کوتاهی ممکن است ظرفیت خود را از دست بدهد. خاموت با قطع مسیر ترک و ایجاد یک شبکه مقاوم در نواحی بحرانی، اجازه نمی دهد ترک با سرعت گسترش پیدا کند. در تیرها، این نقش خاموت کاملا حیاتی است. در بررسی های اجرایی، تیرهایی که خاموت کافی نداشته اند، معمولا با یک ترک مورب عمیق و سریع فرو می پاشند، در حالی که همان تیر با خاموت گذاری مناسب رفتار کاملا متفاوت و پایدارتری دارد.
4. حفظ پیوستگی انتقال نیرو پس از افت چسبندگی و درگیری مکانیکی
   وقتی بتن ترک می خورد، چسبندگی و درگیری مکانیکی دیگر مثل قبل کار نمی کنند. در این شرایط، خاموت با محدود کردن تغییر شکل جانبی میلگرد و جلوگیری از باز شدن بیش از حد ترک ها، کمک می کند که انتقال نیرو همچنان ادامه داشته باشد. خاموت در واقع حلقه اتصال بین بتن و میلگرد را در لحظه ای حفظ می کند که می توانند از هم جدا شوند. در این مرحله است که خاموت از یک المان کمکی، به یک عنصر اصلی در حفظ رفتار سازه تبدیل می شود.
5. بهبود رفتار لرزه ای و افزایش شکل پذیری سازه
   در زلزله، بارها به صورت رفت و برگشتی و با شدت بالا به عضو وارد می شوند. بتن بدون محصورشدگی، خیلی زود خرد می شود و میلگردها توان جذب انرژی ندارند. خاموت با ایجاد محصورشدگی لرزه ای، اجازه می دهد عضو تغییر شکل دهد، انرژی بیشتری جذب کند و به جای شکست ناگهانی، وارد رفتار نرم و کنترل شده شود. این همان چیزی است که مهندسان از آن به عنوان شکل پذیری سازه یاد می کنند. به همین دلیل است که آیین نامه ها در نواحی ویژه لرزه ای، خاموت های متراکم تر و با خم ۱۳۵ درجه را الزامی می کنند.
6. حفظ هندسه آرماتوربندی و کیفیت اجرایی در زمان بتن ریزی
   خاموت تنها در رفتار سازه پس از بارگذاری نقش ندارد؛ بخشی از اهمیت آن به مرحله اجرا برمی گردد. خاموت ها باعث می شوند میلگردها در جای خود باقی بمانند و کاور بتن به درستی رعایت شود. اگر خاموت بندی شل یا کم تعداد باشد، آرماتوربندی هنگام بتن ریزی جابجا می شود و فاصله میلگردها تغییر می کند. این موضوع نه تنها انتقال نیرو را مختل می کند، بلکه خطر خوردگی میلگرد در آینده را نیز افزایش می دهد.

در مجموع، خاموت نه یک قطعه تزئینی است و نه یک عضو فرعی؛ خاموت ستون فقرات پایداری انتقال نیرو بین بتن و میلگرد است. هر جا خاموت اصولی اجرا شده، سازه رفتار قابل پیش بینی تری داشته و هر جا خاموت نادیده گرفته شده یا غلط اجرا شده، آسیب های جدی به چشم آمده است.

تاثیر فاصله و قطر خاموت بر انتقال نیرو

فاصله و قطر خاموت دو عاملی هستند که بیشتر از آنچه تصور شود، روی پایداری انتقال نیرو اثر می گذارند. فاصله کمتر خاموت یعنی محصورشدگی بهتر، کنترل مؤثرتر ترک ها و جلوگیری از خردشدگی زودرس بتن. از طرف دیگر، قطر مناسب خاموت تعیین می کند خاموت تا چه حد می تواند در برابر نیروهای برشی و جانبی مقاومت کند. اگر هرکدام از این دو پارامتر درست انتخاب نشوند، حتی با بتن و میلگرد با کیفیت هم انتقال نیرو ناپایدار می شود. در ادامه مقاله، به صورت دقیق بررسی می کنیم که چرا این دو مشخصه کوچک چنین تاثیر بزرگی بر عملکرد سازه دارند:

فاصله خاموت

فاصله خاموت یکی از مهم ترین پارامترهایی است که مستقیما بر محصورشدگی بتن، کنترل ترک ها و در نهایت انتقال نیرو بین بتن و میلگرد اثر می گذارد. هرچه فاصله خاموت ها کمتر باشد، شبکه مهاری ایجاد شده توسط آن ها منسجم تر است و بتن فرصت بیشتری برای تحمل تنش های بالا بدون خردشدگی پیدا می کند. اما زمانی که فاصله زیاد باشد، خاموت ها عملا نمی توانند رفتار عضو را کنترل کنند و سازه وارد ناحیه ناپایدار می شود.

در عمل، فاصله خاموت نقش یک ضربه گیر درونی را دارد. وقتی بتن تحت بار قرار می گیرد، تمایل به انبساط جانبی دارد. اگر فاصله خاموت ها زیاد باشد، این انبساط جانبی کنترل نمی شود و ترک ها آزادانه باز می شوند. با باز شدن ترک ها، بتن اطراف میلگرد خرد می شود و چسبندگی و درگیری مکانیکی به سرعت از بین می رود. در چنین وضعیتی، انتقال نیرو تنها به میلگردها منتقل می شود و عضو بتنی کارایی خود را از دست می دهد.

در سازه هایی که خاموت گذاری اصولی داشته اند، فاصله های کم باعث شده بتن حتی پس از ترک خوردگی اولیه نیز پایدار باقی بماند. دلیلش این است که خاموت با فاصله مناسب، یک محصورشدگی واقعی ایجاد می کند و مانع از گسترش ترک های برشی و کششی می شود. زمانی که ترک ها کوچک و کنترل شده باشند، نیرو می تواند از طریق بتن و میلگرد به صورت همزمان منتقل شود. اما اگر ترک ها بزرگ شوند، انتقال نیرو فقط از میلگرد عبور می کند و بتن عملا از سیستم خارج می شود.

در تیرها، فاصله خاموت به طور مستقیم بر کنترل ترک های مورب برشی اثر دارد. نواحی نزدیک به تکیه گاه معمولا بیشترین نیروهای برشی را تحمل می کنند و دقیقا در همین نواحی است که آیین نامه ها فاصله کمتر خاموت را الزامی کرده اند. تجربه های کارگاهی نشان می دهد که اگر در این نواحی فاصله خاموت بیشتر از حد لازم باشد، ترک های برشی به سرعت شکل می گیرند و تیر پیش از رسیدن به ظرفیت خمشی خود، دچار شکست ترد می شود.

در ستون ها نیز فاصله خاموت نقش فوق العاده مهمی دارد. ستون تحت فشار و لنگر، تمایل به تغییر شکل دارد و اگر خاموت ها با فاصله زیاد بسته شوند، میلگردهای طولی مهار کافی دریافت نمی کنند و احتمال کمانش آن ها بالا می رود. کمانش میلگرد در ستون عملا یعنی از دست رفتن مقاومت عضو. خاموت با فاصله مناسب این اتفاق را مهار می کند و اجازه می دهد ستون تغییر شکل کنترل شده تری داشته باشد.

در پروژه های واقعی، یکی از مشکلات شایع همین است فاصله خاموت ها از آنچه در نقشه آمده بیشتر اجرا می شود. گاهی برای سرعت کارگاه یا صرفه جویی ظاهری در مصرف خاموت، این فاصله افزایش پیدا می کند، اما در نهایت نتیجه آن کاهش جدی ایمنی سازه است. مهندسان ناظر معمولا تاکید زیادی بر کنترل فاصله خاموت دارند، چون خوب می دانند که چند سانتی متر اختلاف می تواند در زلزله یا بارگذاری شدید، تفاوت بین یک عضو پایدار و یک عضو شکست خورده باشد.

به طور خلاصه، فاصله خاموت یک پارامتر کوچک با اثر بسیار بزرگ است. فاصله کم یعنی محصورشدگی بیشتر، کنترل ترک بهتر و انتقال نیرو پایدارتر. فاصله زیاد یعنی کاهش نقش خاموت، گسترش ترک ها و ناپایداری در انتقال نیرو. به همین دلیل است که آیین نامه ها این موضوع را سختگیرانه کنترل می کنند و تجربه اجرایی نشان داده رعایت دقیق این فاصله، تفاوت چشمگیری در رفتار سازه ایجاد می کند.

قطر خاموت

قطر خاموت یکی از عوامل تعیین کننده در عملکرد سازه بتن مسلح است و به طور مستقیم بر میزان مقاومت برشی، مهار میلگردهای طولی و محصورشدگی بتن اثر می گذارد. برخلاف تصور عمومی که خاموت را صرفا یک عنصر جانبی می داند، قطر خاموت تعیین می کند این میلگرد عرضی چقدر توان مقابله با نیروهای جانبی و تمرکز تنش را دارد. اگر قطر خاموت نامناسب انتخاب شود، حتی فاصله مناسب یا شکل خم صحیح هم نمی توانند نقش آن را کامل کنند.

وقتی بتن تحت بار قرار می گیرد، تنش های برشی در نواحی خاصی افزایش می یابد. در این حالت، خاموت به عنوان اولین خط دفاع در برابر این تنش ها وارد عمل می شود. هرچه قطر خاموت بیشتر باشد، توان تحمل نیروهای برشی نیز افزایش می یابد. خاموت با قطر کم، در برابر نیروهای شدید دچار تغییر شکل یا باز شدن می شود و نمی تواند ترک های برشی را کنترل کند. در مواردی که از خاموت های باریک استفاده شده، ترک های مورب به سرعت گسترش یافته و تیر یا ستون زودتر از انتظار وارد مرحله شکست شده است.

قطر خاموت همچنین نقش مهمی در مهار جانبی میلگردهای طولی دارد. در ستون ها، میلگردهای طولی تحت فشار تمایل به کمانش دارند، اما خاموت ها با ایجاد حلقه های محکم دور این میلگردها، آن ها را در جای خود نگه می دارند. اگر قطر خاموت کم باشد، ممکن است در برابر نیروهای فشاری و جانبی دچار بازشدگی یا تغییر شکل بیش از حد شود و میلگردهای طولی از مهار خارج شوند. این وضعیت می تواند منجر به کمانش میلگرد و از دست رفتن فوری ظرفیت عضو شود.

یکی دیگر از نقش های قطر مناسب، افزایش محصورشدگی بتن است. محصورشدگی زمانی مؤثر است که خاموت بتواند فشار جانبی کافی ایجاد کند. قطر بالاتر، توان خاموت را برای مقابله با انبساط جانبی بتن بیشتر می کند. در بتن غیرمحصور، پس از رسیدن به تنش اوج، مقاومت به سرعت کاهش می یابد، اما در بتن محصور شده توسط خاموت با قطر مناسب، مقاومت به آرامی افت می کند و تغییر شکل پذیری بیشتر می شود. این موضوع به ویژه در رفتار لرزه ای اهمیت دارد؛ چون سازه باید توان جذب انرژی بالایی داشته باشد.

در پروژه های اجرایی، گاهی دیده می شود که پیمانکار به دلیل کمبود مصالح یا اشتباه در برداشت نقشه، از خاموت با قطر کمتر از مقدار طراحی شده استفاده می کند. این کار معمولا در ظاهر سازه تفاوتی ایجاد نمی کند، اما در زمان بارگذاری شدید، ضعف آن به سرعت مشخص می شود. خاموت باریک ممکن است حتی با جوش یا اتصال صحیح هم مقاومت کافی نداشته باشد و عملکرد عضو را تحت تاثیر قرار دهد.

آیین نامه ها انتخاب قطر خاموت را بر اساس قطر میلگردهای طولی، نوع عضو (تیر یا ستون)، سطح خطر لرزه ای و میزان برش وارده تعیین می کنند. مثلا در نواحی لرزه خیز، استفاده از قطرهای حداقلی بخشنامه نشده و معمولا قطر بیشتر توصیه می شود. این موضوع نشان می دهد که قطر خاموت فقط یک انتخاب نسبی نیست، بلکه باید با هدف حفظ ایمنی سازه و پایداری انتقال نیرو انتخاب شود.

در نتیجه، قطر خاموت یک پارامتر ساده نیست، بلکه عنصری حیاتی در کیفیت و کارایی سازه است. هرچه قطر مناسب تر انتخاب شود، نقش خاموت در کنترل رفتار بتن، مهار میلگرد و انتقال پایدار نیرو تقویت خواهد شد.

تاثیر فاصله خاموت بر عملکرد سازه

فاصله خاموت‌ها یکی از مهم‌ترین عوامل در تعیین عملکرد برشی و شکل‌پذیری سازه‌های بتن‌آرمه است. این فاصله اگر به‌درستی تعیین نشود، می‌تواند منجر به کاهش ایمنی سازه، گسترش ترک‌ها و ضعف در کنترل نیروهای جانبی شود، در این مقاله به بررسی دقیق تأثیر فاصله خاموت‌ها بر عملکرد سازه، اصول طراحی، ضوابط آیین‌نامه‌ای و نکات اجرایی می‌پردازیم:

بیشتر بخوانید

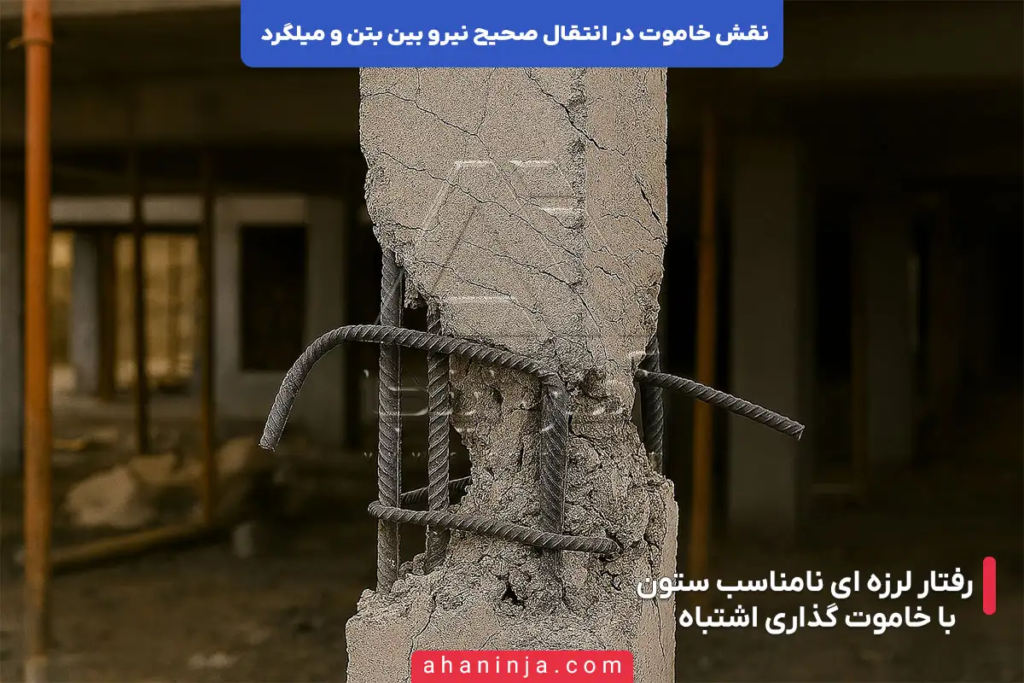

نقش خاموت در رفتار لرزه ای سازه

در زلزله، نیروها به صورت رفت و برگشتی به سازه وارد می شوند. در این شرایط، نقش خاموت در انتقال نیرو بین بتن و میلگرد حیاتی تر از همیشه است. خاموت با ایجاد محصورشدگی لرزه ای، از خردشدگی سریع بتن جلوگیری می کند و اجازه می دهد میلگردها انرژی زلزله را جذب کنند. نتیجه این فرآیند، افزایش شکل پذیری سازه و جلوگیری از شکست ناگهانی است.

اشتباهات رایج در خاموت گذاری

برخی خطاهای اجرایی باعث می شوند خاموت نتواند وظیفه اصلی خود را انجام دهد:

1. فاصله بیش از حد خاموت ها نسبت به نقشه اجرایی
2. خم نامناسب و باز بودن خاموت
3. استفاده از خاموت با قطر کمتر از مقدار طراحی
4. عدم رعایت پوشش بتن مناسب اطراف خاموت

این اشتباهات مستقیما باعث اختلال در انتقال نیرو و کاهش ایمنی سازه می شوند.

استانداردهای خاموت گذاری در سازه ها

خاموت‌گذاری یکی از اجزای حیاتی در سازه‌های بتن‌آرمه محسوب می‌شود که وظیفه آن، مهار میلگردهای طولی، کنترل تنش‌های برشی و تأمین شکل‌پذیری مناسب در اعضای سازه‌ای است. اجرای این بخش از آرماتوربندی باید با دقت بالا و بر اساس ضوابط مشخص‌شده در آیین‌نامه‌های معتبر انجام شود، در این مقاله به بررسی استانداردهای خاموت‌گذاری بر اساس آیین‌نامه‌های ساختمانی می پردازیم:

بیشتر بخوانید

جمع بندی

خاموت یکی از کلیدی ترین اجزای سازه بتن مسلح است که نقش آن فراتر از یک میلگرد ساده برشی است. نقش خاموت در انتقال نیرو بین بتن و میلگرد شامل محصورشدگی بتن، مهار میلگردهای طولی، کنترل ترک ها و بهبود رفتار لرزه ای سازه می شود. اجرای اصولی خاموت، تضمین می کند که نیروها همان طور که در طراحی پیش بینی شده اند، به شکل ایمن و پایدار منتقل شوند.
