بررسی نقش تیرآهن INP در کاهش وزن مرده ساختمان

در طراحی سازه‌های فولادی، وزن مرده ساختمان یکی از عوامل مؤثر بر انتخاب مصالح و مقاطع است. کاهش این وزن، مزایایی مثل سبک‌تر شدن اسکلت، کاهش فشار به فونداسیون، کاهش هزینه حمل و نصب را به همراه دارد. یکی از راهکارهای مهندسی برای سبک‌سازی، استفاده از تیرآهن INP به جای مقاطع سنگین‌تر است. اما آیا این انتخاب همیشه درست است؟

«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت تیرآهن بزنید.»

در این مقاله از آهن اینجا، دقیق بررسی می کنیم که نقش تیرآهن INP در کاهش وزن مرده ساختمان چگونه بوده و تیرآهن INP چطور بر کاهش وزن مرده سازه تأثیر می‌گذارد، پس در ادامه با اهن اینجا همراه باشید.

نقش تیرآهن INP در کاهش وزن مرده ساختمان

نقش تیرآهن INP در کاهش وزن مرده ساختمان تنها به سبک بودن آن محدود نمی شود، بلکه به بهینه سازی طراحی، کاهش بار وارد بر فونداسیون و تسهیل در اجرا نیز مرتبط است. در ادامه به بررسی دقیق این نقش و شرایطی که استفاده از INP منطقی و موثر است خواهیم پرداخت:

طراحی هندسی تیرآهن INP و تأثیر آن بر وزن سازه

یکی از اصلی‌ترین دلایلی که باعث شده تیرآهن INP در برخی پروژه‌ها گزینه مناسبی برای سبک‌سازی باشد، شکل خاص و دقیق طراحی هندسی این مقطع فولادی است. برخلاف تیرآهن IPE که دارای بال‌های موازی و ضخامت یکنواخت در سرتاسر طول خود است، تیرآهن INP دارای بال‌های نازک‌تر و شیب‌دار است که از ریشه تا لبه، ضخامت آن کاهش می یابد. این تفاوت در طراحی باعث می شود که در مقیاس مساوی، INP از نظر وزنی سبک‌تر از IPE باشد.

این سبک بودن کاملاً مهندسی‌شده است. طراحی شیب‌دار بال‌ها به‌گونه‌ای انجام شده که تا حد امکان مصرف فولاد کاهش پیدا کند، بدون اینکه عملکرد مقطع در تحمل بارهای معمول دچار مشکل شود. به عبارت دیگر، INP با حذف مصالح مازاد در نقاط کم‌تنش، به مقطعی بهینه و سبک‌تر تبدیل شده است. این مسأله به‌ویژه در پروژه‌هایی که بارگذاری متمرکز یا یکنواختی ندارند، به کاهش وزن سازه کمک می کند.

در پروژه‌های متوسط یا کم‌ارتفاع، همین ویژگی هندسی باعث می شود که وزن مرده ساختمان به‌صورت قابل توجهی کاهش یابد. کمتر شدن وزن تیرها یعنی کاهش بار منتقل‌شده به ستون‌ها و در ادامه کاهش بار فونداسیون. در پروژه‌هایی که تعداد تیرها زیاد است یا متراژ کلی اسکلت بالاست، همین کاهش جزئی در وزن هر تیر، به صرفه‌جویی کلی قابل توجهی در مصالح، زمان اجرا و هزینه حمل‌ونقل منجر می‌شود.

از طرفی، طراحی خاص تیرآهن INP باعث شده تا مقطع آن در برابر خمش‌های خفیف عملکرد خوبی داشته باشد، به شرط آنکه در دهانه‌های طولانی یا بارهای سنگین، از تقویت‌های موضعی یا طراحی دقیق‌تری استفاده شود. در غیر این صورت، به‌دلیل نازک بودن بال‌ها، خطر خیز یا لرزش تیر وجود دارد که باید توسط مهندس طراح کنترل شود.

در مجموع، طراحی هندسی تیرآهن INP به گونه‌ای است که توزیع جرم بهینه، وزن کم‌تر در واحد طول، و مصرف اقتصادی فولاد را فراهم می کند. اما استفاده از این ویژگی‌ها زمانی مؤثر خواهد بود که تحلیل سازه‌ای و کنترل خیز با دقت کافی انجام شود و محل استفاده تیر به‌درستی انتخاب گردد. به همین دلیل، شناخت دقیق این طراحی هندسی و تأثیر آن بر رفتار واقعی سازه، یکی از الزامات مهم در انتخاب درست تیرآهن INP است.

تیرآهن INP چیست؟

در صنعت ساختمان‌سازی، انتخاب نوع مناسب تیرآهن نقش بسیار مهمی در ایمنی، دوام و هزینه نهایی پروژه دارد، یکی از مقاطع پرکاربرد در این حوزه، تیرآهن INP است که در بسیاری از پروژه‌های صنعتی، ساختمانی و نیمه‌سنگین مورد استفاده قرار می‌گیرد، در این مقاله به تیرآهن INP،ویژگی ها، کاربردها و مشخصات فنی مهم آن می پردازیم:

بیشتر بخوانید

چرا تیرآهن INP وزن مرده ساختمان را کاهش می دهد؟

تیرآهن INP به دلیل طراحی خاص و ویژگی‌ های مهندسی‌ اش، در کاهش وزن مرده ساختمان نقش مؤثری ایفا می کند. این مزیت تنها به سبک بودن ظاهری آن مربوط نمی شود، بلکه به ترکیب دقیقی از طراحی، ساختار هندسی و اجرای بهینه مرتبط است. در ادامه دلایل فنی این کاهش وزن را با جزئیات کامل بررسی می کنیم:

• مصرف کمتر فولاد در واحد طول تیرآهن
  بال‌ های تیرآهن INP به صورت شیبدار و باریک طراحی شده اند. این ویژگی باعث می شود که نسبت به تیرآهن‌ هایی با بال موازی مانند IPE، مقدار فولادی که برای تولید هر متر از تیرآهن مصرف می شود کمتر باشد. کاهش مصرف فولاد به معنای کاهش مستقیم وزن است، بدون آنکه در دهانه‌ های کوتاه یا با بار سبک، عملکرد سازه ای به خطر بیفتد. این موضوع در پروژه‌ هایی با تعداد زیاد تیر بسیار مؤثر خواهد بود.
• وزن کمتر در مقایسه با مقاطع مشابه در سایز یکسان

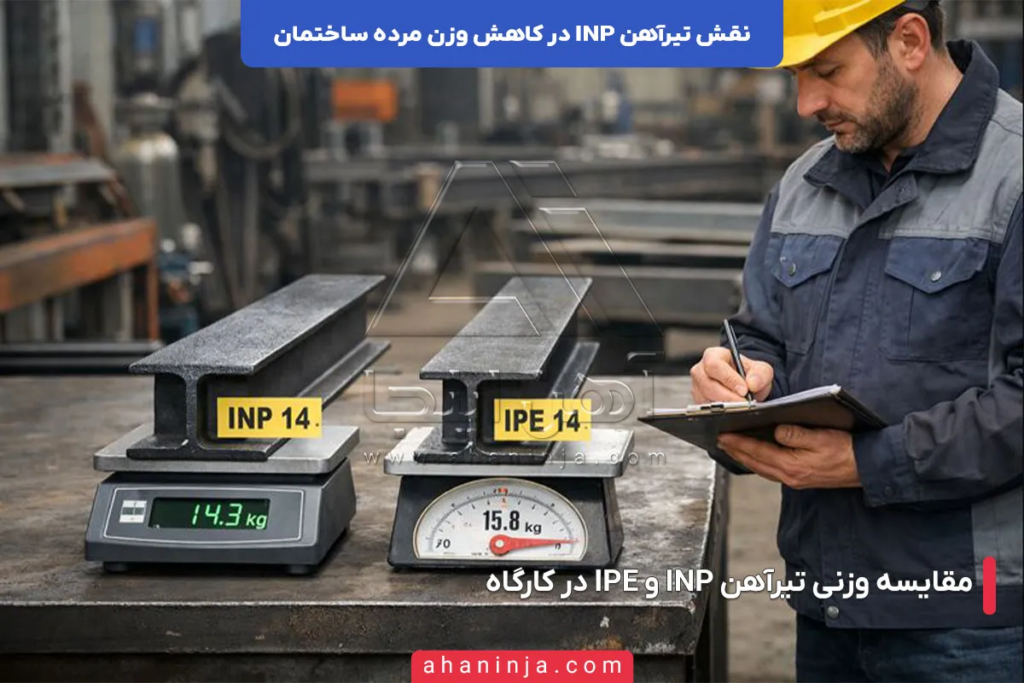

  در جدول وزن تیرآهن و جداول اشتال، مشخص است که تیرآهن INP در سایزهای مساوی با IPE، وزن کمتری دارد. به عنوان نمونه، INP سایز 14 حدود 14.3 کیلوگرم در هر متر وزن دارد، در حالی که IPE همان سایز نزدیک به 15.8 کیلوگرم است. این اختلاف به ظاهر اندک، در پروژه‌ هایی با صدها متر تیر، منجر به کاهش چند تنی در وزن نهایی سازه می شود که بار قابل توجهی از روی فونداسیون و ستون‌ ها برداشته خواهد شد.
• کاهش بار منتقل شده به فونداسیون و ستون‌ ها
  وزن کمتر هر تیر باعث می شود بار کمتری به المان‌ های عمودی مانند ستون‌ ها وارد شود. این کاهش بار در نهایت به پی یا فونداسیون منتقل می شود. سبک‌ تر شدن بار مرده در مقیاس کلی پروژه، به طراح این امکان را می دهد که فونداسیونی با ابعاد و مصالح کمتر طراحی کند. این موضوع مستقیماً باعث صرفه‌ جویی در هزینه‌ های بتن، میلگرد و زمان اجرای فونداسیون خواهد شد.
• قابلیت استفاده بدون نیاز به تقویت در دهانه‌ های کوتاه و متوسط
  در دهانه‌ هایی با طول کوتاه تا متوسط (حدود ۴ تا ۶ متر)، تیرآهن INP معمولاً می تواند بدون نیاز به ورق تقویتی یا دوبل شدن، بار مورد نیاز را تحمل کند. این ویژگی در مقایسه با تیرهای IPE که معمولاً نیاز به مقاطع سنگین‌ تر یا تقویت موضعی دارند، باعث می شود اسکلت نهایی وزن پایین‌ تری داشته باشد و هزینه اجرا نیز کاهش یابد.
• سبک‌ تر بودن مقطع، نصب و حمل را آسان‌ تر می کند
  تیرآهن INP به دلیل وزن پایین‌ تر، برای حمل‌ و نقل و نصب نیروی کمتری نیاز دارد. این مسئله در پروژه‌ هایی که دسترسی به تجهیزات سنگین محدود است (مثل مناطق کوهستانی یا پروژه‌ های موقت)، بسیار اهمیت دارد. سبک بودن تیر باعث کاهش هزینه جرثقیل، سرعت بیشتر در نصب، و نیاز کمتر به نیروی انسانی سنگین‌ کار می شود.
• کاهش بار تجمعی در سازه‌ های چند طبقه
  در ساختمان‌ های چند طبقه، وزن هر طبقه روی طبقات پایین‌ تر منتقل می شود. اگر در طبقات بالاتر از تیرآهن‌ های سبک‌ تری مثل INP استفاده شود، بار کمتری به طبقات پایین وارد خواهد شد. این موضوع در طراحی سازه‌ های بلند بسیار حیاتی است، زیرا باعث سبک‌ تر شدن کلی سازه و بهینه‌ تر شدن طراحی ستون‌ ها و فونداسیون می شود.
• امکان طراحی انعطاف‌ پذیر با کاهش وزن کلی سازه
  تیرآهن INP این امکان را فراهم می کند که در نقاطی که بارگذاری زیاد نیست، از مقاطع سبک‌ تر استفاده شود و تنها در نقاط حساس، از تقویت‌ های موضعی بهره گرفت. این انعطاف باعث می شود طراح بتواند به جای افزایش یکنواخت وزن سازه، تنها در جاهایی که نیاز است مقطع را تقویت کند و در نتیجه، وزن کلی اسکلت را به حداقل برساند. این نوع طراحی مهندسی‌ شده می تواند تفاوت زیادی در کاهش هزینه نهایی پروژه ایجاد کند.

در مجموع، هر یک از این عوامل در کنار هم باعث می شوند که استفاده از تیرآهن INP در شرایط مناسب، کاهش قابل توجهی در وزن مرده ساختمان ایجاد کند. این کاهش وزن نه تنها در بعد محاسباتی اهمیت دارد، بلکه تأثیر آن در کاهش هزینه‌ های اجرا، سهولت در نصب، و بهینه‌ سازی طراحی سازه نیز کاملاً ملموس است.

اجزای تشکیل دهنده تیرآهن

تیرآهن از مهم‌ترین و پرکاربردترین مقاطع فولادی در ساخت سازه‌های فلزی است که وظیفه انتقال بارهای خمشی و برشی را بر عهده دارد، شناخت دقیق اجزای تشکیل دهنده تیرآهن و آگاهی از نحوه نام‌گذاری استاندارد آن، برای مهندسان عمران، مجریان پروژه‌ها و خریداران فولاد اهمیت زیادی دارد، در این مقاله به اجزای تشکیل دهنده تیرآهن می پردازیم:

بیشتر بخوانید

در چه پروژه هایی استفاده از تیرآهن INP باعث کاهش وزن مرده می شود؟

استفاده از تیرآهن INP همیشه به معنای کاهش وزن سازه نیست. این مقطع زمانی می تواند واقعاً به کاهش وزن مرده ساختمان کمک کند که شرایط فنی پروژه، نوع بارگذاری، طول دهانه‌ ها و عملکرد مورد انتظار از سازه همگی در محدوده مشخصی قرار داشته باشند. در این بخش، به بررسی دقیق پروژه‌ هایی می پردازیم که در آن‌ ها استفاده از INP، راهکار مؤثری برای سبک‌ سازی است:

1. ساختمان‌ های کم‌ ارتفاع با تعداد طبقات محدود
   در پروژه‌ هایی مانند ویلاها، ساختمان‌ های یک یا دو طبقه یا سازه‌ های مسکونی کوچک، وزن مرده سازه نقش تعیین‌ کننده‌ ای در طراحی ندارد و معمولاً بار زنده یا متحرک بر سازه غالب است. در چنین مواردی، استفاده از تیرآهن INP به دلیل سبک بودن، می تواند انتخابی کاملاً مناسب باشد و به کاهش وزن سازه و در نتیجه طراحی ساده‌ تر و اقتصادی‌ تر فونداسیون منجر شود.
2. سازه‌ های موقت و قابل جابجایی
   در سازه‌ هایی مانند سوله‌ های موقت، کارگاه‌ های پیش‌ ساخته، کانکس‌ ها و سالن‌ های نمایشگاهی، سبک بودن سازه اولویت بالایی دارد. تیرآهن INP به دلیل وزن کمتر، سهولت در حمل‌ و نقل و سرعت بالای نصب، یکی از بهترین گزینه‌ ها برای چنین پروژه‌ هایی است. کاهش بار مرده در این نوع سازه‌ ها باعث کاهش فشار بر زیرسازه‌ ها و کاهش هزینه‌ های اجرا نیز می شود.
3. پروژه‌ های صنعتی با بارگذاری سبک
   در برخی سوله‌ های صنعتی، انبارهای سبک یا سالن‌ های تولید با ماشین‌ آلات کم‌ وزن، نیازی به استفاده از مقاطع سنگین وجود ندارد. در این شرایط، INP با توجه به طراحی سبک و بهینه می تواند عملکرد مناسبی داشته باشد و در عین حال وزن سازه را به شکل محسوسی کاهش دهد.
4. سازه‌ های با دهانه‌ های کوتاه تا متوسط
   در پروژه‌ هایی که طول دهانه بین ۳ تا ۶ متر است و نیاز به سختی و تحمل بار بسیار بالا نیست، تیرآهن INP به دلیل کاهش مصرف فولاد و وزن کمتر، انتخابی کاملاً مهندسی‌ شده و منطقی محسوب می شود. در این شرایط، معمولاً نیاز به تقویت موضعی وجود ندارد و کاهش وزن مرده بدون افت عملکرد سازه‌ ای امکان‌ پذیر است.
5. پروژه‌ هایی با محدودیت در حمل و نصب مصالح
   در مناطق کوهستانی، نقاط دور از دسترس یا محل‌ هایی که تجهیزات سنگین در دسترس نیستند، حمل و نصب مقاطع سبک مانند INP بسیار راحت‌ تر و به‌ صرفه‌ تر خواهد بود. وزن کمتر تیرآهن باعث می شود نیازی به جرثقیل‌ های سنگین یا گروه‌ های بزرگ اجرایی نباشد و این موضوع در مدیریت زمان و هزینه پروژه تأثیر مثبت خواهد داشت.
6. ساختمان‌ های سبک شهری یا روستایی با مصالح کم وزن
   در مناطقی که سبک‌ سازی سازه‌ ها برای مقابله با زلزله یا کاهش هزینه اجرا اهمیت دارد، و سقف‌ ها با مصالح سبک مانند تیرچه بلوک، عرشه فولادی یا سقف کرومیت اجرا می شوند، استفاده از تیرآهن INP می تواند با کاهش وزن مرده سقف، طراحی کلی را بهینه‌ تر کند.

در جمع‌ بندی این بخش می توان گفت که انتخاب تیرآهن INP برای کاهش وزن مرده باید با توجه به نوع کاربری پروژه، محل اجرا، مشخصات بارگذاری، و الزامات فنی انجام شود. در پروژه‌ هایی با مشخصات بالا، استفاده از این تیرآهن نه تنها توجیه فنی دارد، بلکه می تواند از نظر اقتصادی نیز یک تصمیم هوشمندانه باشد.

سقف عرشه فولادی چیست؟

در سال‌های اخیر، سقف عرشه فولادی به عنوان یکی از مدرن‌ترین روش‌های اجرای سقف در ساختمان‌های فولادی مورد توجه مهندسان و پیمانکاران قرار گرفته است، در این مقاله، با سقف عرشه فولادی بیشتر آشنا می شویم:

بیشتر بخوانید

مقایسه وزن تیرآهن INP با IPE در سایزهای پرکاربرد

یکی از معیارهای اصلی برای انتخاب بین تیرآهن INP و IPE، بررسی وزن هر متر طول مقطع در سایزهای پرکاربرد است. وزن کمتر به معنای کاهش بار مرده ساختمان، سبک‌تر شدن اسکلت فلزی، و در بسیاری از موارد، صرفه‌جویی در حمل‌ونقل، نصب و هزینه‌های اجرایی خواهد بود.

در جدول زیر، وزن تیرآهن‌های INP و IPE در سایزهای مختلف براساس استاندارد اشتال مقایسه شده است:

تحلیل مقایسه:

• در تمامی سایزهای رایج، تیرآهن INP وزن کمتری نسبت به IPE دارد.
• این اختلاف وزنی در سایزهای کوچک مثل ۱۲ و ۱۴ حدود ۱ تا ۱.۵ کیلوگرم بر متر است، اما در سایزهای بزرگ‌تر مانند ۲۷ و ۳۰، اختلاف تا ۵.۷ تا ۵.۹ کیلوگرم بر متر هم می‌رسد.
• در یک پروژه با صدها متر تیرآهن، این اختلاف جزئی در وزن هر متر می‌تواند به کاهش چند تنی در وزن نهایی سازه منجر شود.

تأثیر این تفاوت وزنی در پروژه‌ها:

1. در پروژه‌های با متراژ بالا (مثل سوله‌ها، سازه‌های صنعتی یا ساختمان‌های بزرگ)، کاهش وزن در هر متر به معنای صرفه‌جویی کلان در مصالح، طراحی فونداسیون و حمل‌ونقل خواهد بود.
2. در مناطق زلزله‌خیز یا با خاک سست، وزن کمتر تیرآهن به طراحی سبک‌تر فونداسیون کمک می‌کند و پایداری کلی سازه را افزایش می‌دهد.
3. در پروژه‌های موقت یا سازه‌های قابل جابجایی، سبک بودن مقطع اهمیت زیادی دارد و استفاده از INP باعث تسهیل در نصب و بازکردن سازه خواهد شد.

در نتیجه، این جدول یک ابزار مهم برای مقایسه سریع و کاربردی بین تیرآهن INP و تیرآهن IPE است و می‌تواند در انتخاب مقطع مناسب با توجه به وزن، نوع پروژه، و نیاز سازه‌ای راهگشا باشد. البته باید توجه داشت که انتخاب نهایی، تنها براساس وزن نیست و سایر پارامترهای مهندسی نیز باید لحاظ شوند.

جمع بندی

نقش تیرآهن INP در کاهش وزن مرده ساختمان در بسیاری از پروژه‌ها قابل توجه است، به شرطی که با آگاهی فنی و بررسی دقیق انجام شود. استفاده از این مقطع می‌تواند در هزینه‌ها، زمان اجرا و طراحی فونداسیون صرفه‌جویی ایجاد کند، ولی فقط در شرایط مناسب و تحت نظارت مهندس محاسب.
