بررسی استاندارد اروپایی EN برای ورق سیاه و کاربردهای آن
انتخاب صحیح ورق سیاه در پروژههای صنعتی، ساختمانی و زیرساختی اهمیت بسیار بالایی دارد، زیرا کیفیت، ایمنی و طول عمر سازه‌ها بهطور مستقیم به استانداردهای تولید این محصول وابسته است. در این میان، استاندارد اروپایی EN برای ورق سیاه به عنوان یکی از معتبرترین معیارهای بینالمللی شناخته میشود که در کشورهای مختلف جهان مورد استفاده قرار می‌گیرد. این استانداردها ویژگی‌های مکانیکی، شیمیایی و شرایط تولید ورقهای فولادی را مشخص می‌کنند تا محصول نهایی دارای کیفیت و کارایی لازم باشد.
برای اطلاع از نوسانات بازار و بررسی قیمت روز ورق سیاه، دسترسی به اطلاعات به‌روز و دقیق بسیار مهم است؛ چرا که قیمت این محصول به عوامل متعددی از جمله نرخ شمش فولاد، هزینه حمل‌ونقل، موجودی بازار و نرخ ارز وابسته است. انتخاب صحیح ورق سیاه، نیازمند شناخت دقیق مشخصات فنی، کاربردهای پروژه و تحلیل به‌روز قیمت‌هاست.
در این مقاله به بررسی استاندارد اروپایی EN برای ورق سیاه و کاربردهای آن خواهیم پرداخت، پس در ادامه با آهن اینجا همراه باشید.
استاندارد اروپایی EN برای ورق سیاه چیست؟
استاندارد اروپایی EN برای ورق سیاه مجموعه‌ای از دستورالعمل‌های فنی است که توسط کمیته استاندارد اروپا (CEN) تدوین شده و به‌عنوان مرجع اصلی کیفیت و ویژگی‌های ورقهای فولادی نورد گرم در اتحادیه اروپا شناخته میشود. این استانداردها برای ایجاد یکپارچگی در تولید، توزیع و مصرف ورق فولادی طراحی شده‌اند تا محصول نهایی در هر کشور اروپایی یا حتی در صادرات، دارای مشخصات یکنواخت و قابل اعتماد باشد.
در این استاندارد، تمامی الزامات مربوط به ترکیب شیمیایی فولاد، خواص مکانیکی (مانند حد تسلیم و مقاومت کششی)، کیفیت سطح، تلرانس‌های ابعادی و قابلیت‌های فرآیندی مانند جوشکاری و شکل‌دهی مشخص شده است. به این ترتیب، تولیدکننده موظف است محصولی ارائه دهد که با پارامترهای تعریفشده در استاندارد مطابقت کامل داشته باشد.
استاندارد اروپایی EN همچنین باعث میشود که ورقهای فولادی قابلیت ردیابی و تطبیق‌پذیری جهانی داشته باشند. یعنی اگر ورقی مطابق این استاندارد در آلمان تولید شود و همان ورق در فرانسه یا ایتالیا مورد استفاده قرار گیرد، خریدار میتواند مطمئن باشد که کیفیت و مشخصات فنی دقیقاً یکسان است.
یکی دیگر از اهداف مهم این استاندارد، ایجاد ایمنی و اعتماد در صنایع مصرف‌کننده است. چراکه رعایت این دستورالعمل‌ها ریسک خرابی، شکست سازه یا کاهش کیفیت در پروژههای صنعتی و عمرانی را به حداقل می‌رساند.
گریدهای مهم استاندارد اروپایی EN برای ورق سیاه
- EN 10025 – فولادهای ساختمانی (Structural Steel)
این استاندارد یکی از پرکاربردترین بخش‌های EN برای ورق سیاه است و بیشتر در صنایع ساختمانی و عمرانی استفاده میشود. ویژگی اصلی آن تعریف دقیق خواص مکانیکی و شیمیایی فولادهایی است که برای سازههای فلزی تولید می‌شوند.
– S235JR: فولاد ساختمانی سبک با حد تسلیم 235 مگاپاسکال، مناسب برای سازههای سبک و عمومی.
– S275JR: فولاد با استحکام متوسط، حد تسلیم 275 مگاپاسکال، پرکاربرد در اسکلت فلزی و پل‌های کوچک.
– S355JR: فولاد پرمقاومت با حد تسلیم 355 مگاپاسکال، مورد استفاده در پروژههای سنگین مانند پل‌های بزرگ، نیروگاهها و ماشین‌آلات صنعتی. - EN 10111 – ورقهای نورد گرم برای شکل‌دهی سرد (Hot Rolled Low Carbon Steel for Cold Forming)
این استاندارد مربوط به ورق‌هایی است که قابلیت بالایی در پرسکاری و کشش دارند. بهطور ویژه در خودروسازی و تولید قطعاتی که نیاز به خمکاری و کشش عمیق دارند استفاده میشود.
– DD11: مناسب برای خمکاری سبک و عملیات شکل‌دهی ساده.
– DD12: مناسب برای پرسکاری متوسط.
– DD13: مناسب برای پرسکاری عمیق‌تر در قطعات صنعتی و خودرویی.
– DD14: مناسب برای فرم‌دهی بسیار پیچیده و کشش‌های عمیق. - EN 10051 – تلرانس ابعادی ورقهای نورد گرم
این بخش از استاندارد، دقت در ابعاد ورق سیاه را مشخص می‌کند. شامل مواردی مثل ضخامت، عرض، طول و حتی میزان تاب‌خوردگی یا خمیدگی مجاز ورق است. رعایت این تلرانس‌ها باعث میشود ورقهای تولیدی برای مونتاژ و استفاده صنعتی بدون مشکل به کار گرفته شوند. - EN 10204 – الزامات گواهی‌نامه‌های کیفی (Inspection Documents)
این استاندارد مشخص می‌کند که همراه هر ورق فولادی باید گواهینامه کیفی کارخانه (Mill Test Certificate) ارائه شود. در این گواهی ترکیب شیمیایی، نتایج آزمایشهای کشش، خمش و ضربه و همچنین تطابق محصول با الزامات EN ثبت میشود. این موضوع برای صادرات و مصرف بینالمللی اهمیت بسیار زیادی دارد. - EN 10163 – شرایط سطحی ورقهای نورد گرم
این استاندارد مربوط به کیفیت سطح ورق سیاه است و مشخص می‌کند که ورق باید عاری از ترک، حفره، پوسته یا ناپیوستگی باشد. رعایت این استاندارد برای صنایعی مثل خودروسازی و رنگ‌کاری اهمیت ویژه‌ای دارد، زیرا کیفیت سطح مستقیماً روی ظاهر و دوام محصول تأثیر میگذارد.
جدول مقایسه‌ای گریدهای ورق سیاه EN
| استاندارد | گرید فولاد | حد تسلیم (MPa) | مقاومت کششی (MPa) | ازدیاد طول (%) | ترکیب شیمیایی تقریبی (C%, Mn%, P%, S%) | کاربرد اصلی |
|---|---|---|---|---|---|---|
| EN 10025-2 | S235JR | 235 | 360 – 510 | 26 | C ≤ 0.17, Mn ≤ 1.4, P ≤ 0.035, S ≤ 0.035 | سازههای سبک ساختمانی، سوله‌ها، اسکلت فلزی عمومی |
| EN 10025-2 | S275JR | 275 | 410 – 560 | 23 | C ≤ 0.21, Mn ≤ 1.5, P ≤ 0.035, S ≤ 0.035 | سازههای متوسط، پل‌های کوچک، قطعات صنعتی |
| EN 10025-2 | S355JR | 355 | 470 – 630 | 22 | C ≤ 0.24, Mn ≤ 1.6, P ≤ 0.035, S ≤ 0.035 | پروژههای سنگین، نیروگاهها، شاسی ماشین‌آلات |
| EN 10111 | DD11 | 170 | 340 – 410 | 28 | C ≤ 0.12, Mn ≤ 0.6, P ≤ 0.045, S ≤ 0.045 | خمکاری سبک، قطعات ساده شکل‌دهی |
| EN 10111 | DD12 | 160 | 340 – 400 | 30 | C ≤ 0.10, Mn ≤ 0.5, P ≤ 0.045, S ≤ 0.045 | پرسکاری متوسط، قطعات خودرویی |
| EN 10111 | DD13 | 150 | 340 – 390 | 34 | C ≤ 0.08, Mn ≤ 0.45, P ≤ 0.045, S ≤ 0.045 | پرسکاری عمیق، کشش بدنه خودرو و لوازم خانگی |
| EN 10111 | DD14 | 140 | 340 – 370 | 36 | C ≤ 0.08, Mn ≤ 0.45, P ≤ 0.045, S ≤ 0.045 | کشش عمیق پیچیده، فرم‌دهی پیچیده در خودروسازی |
ورق سیاه یا همان ورق فولادی نورد گرم، یکی از پرمصرف‌ترین محصولات فولادی در جهان است، رعایت استانداردها در چه در تولید، و چه در ترکیبات شیمیایی و مشخصات فنی، از جمله موارد مهم و حائز اهمیت است، در این مقاله، به استانداردهای بین المللی ورق سیاه می پردازیم:
بیشتر بخوانیدویژگیهای فنی ورق سیاه بر اساس استاندارد EN
ورقهای فولادی که مطابق استاندارد اروپایی EN برای ورق سیاه تولید می‌شوند، دارای مجموعه‌ای از ویژگی‌های دقیق و کنترل‌شده هستند که آنها را از محصولات غیر استاندارد متمایز می‌کند. این ویژگی‌ها در چند محور اصلی تعریف می‌شوند:
- ترکیب شیمیایی کنترل‌شده
استاندارد EN بهطور دقیق محدوده مجاز عناصر اصلی فولاد را مشخص می‌کند. میزان کربن در این استاندارد پایین نگه داشته میشود (حدود 0.17 تا 0.24 درصد بسته به گرید) تا هم استحکام مناسبی ایجاد کند و هم قابلیت جوشکاری از بین نرود. منگنز برای افزایش مقاومت و سختی در محدوده 0.6 تا 1.6 درصد تعریف شده و عناصر مضر مانند فسفر و گوگرد به کمتر از 0.035 درصد محدود می‌شوند تا شکنندگی و تردی فولاد کاهش یابد. این کنترل شیمیایی، توازن بسیار دقیقی میان استحکام، انعطاف‌پذیری و قابلیت فرآیندپذیری ایجاد می‌کند. - خواص مکانیکی دقیق و قابل اعتماد

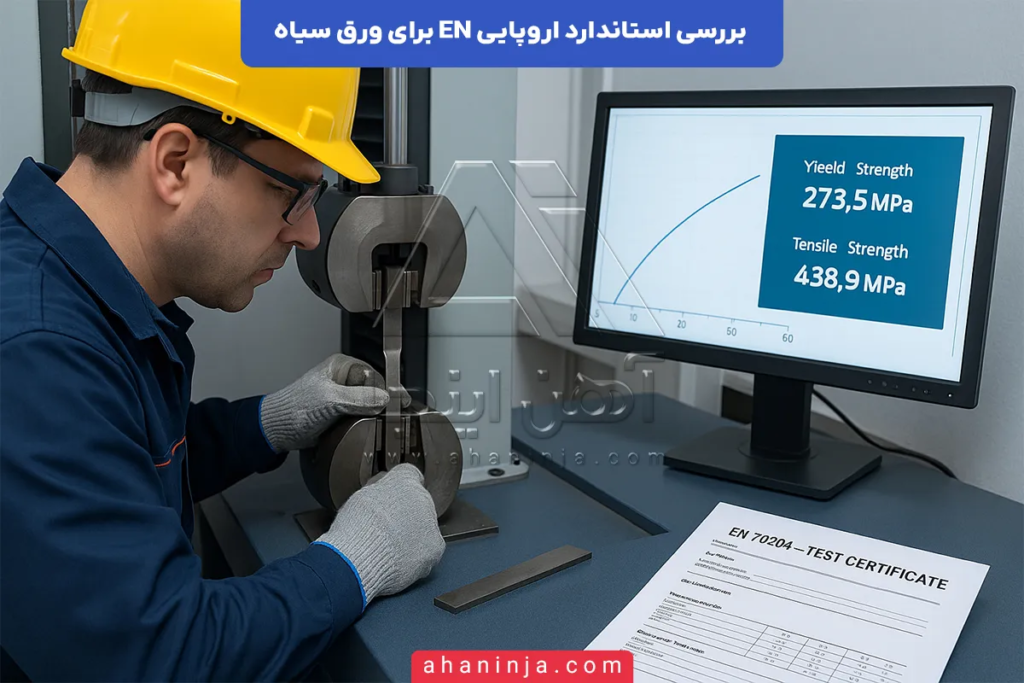

ورقهای EN دارای مقادیر مشخصی برای حد تسلیم (Yield Strength)، مقاومت کششی (Tensile Strength) و ازدیاد طول (Elongation) هستند. برای مثال، در گرید ساختمانی S235JR حد تسلیم 235 مگاپاسکال و مقاومت کششی بین 360 تا 510 مگاپاسکال تعریف شده است. این مقادیر نشان می‌دهد فولاد قبل از شکست، هم توان تحمل بار بالا دارد و هم شکل‌پذیری کافی. در گریدهای شکل‌پذیر مثل DD14 حتی میزان ازدیاد طول به 36% می‌رسد که نشان‌دهنده قابلیت کشش و فرم‌دهی بسیار بالاست. - کیفیت سطحی استاندارد و یکنواختی ابعاد
طبق EN سطح ورق باید عاری از ترک، حفره، پوسته و ناپیوستگی باشد تا برای پوشش‌دهی یا استفاده مستقیم مناسب باشد. علاوه بر این، استاندارد EN 10051 محدوده دقیق تلرانس‌های ابعادی را مشخص می‌کند. بهطور مثال، برای ورق با ضخامت 10 میلی‌متر، حداکثر خطای مجاز در ضخامت ±0.3 میلی‌متر است. این دقت باعث میشود ورق‌ها بدون نیاز به اصلاح اضافی وارد خط تولید یا پروژه شوند. - قابلیت شکل‌دهی عالی (Formability)
ورقهای EN به دلیل نسبت مناسب کربن و کنترل دقیق فرآیند نورد، قابلیت خمکاری، کشش و پرسکاری بسیار خوبی دارند. گریدهای EN10111 (مثل DD11 تا DD14) برای قطعاتی طراحی شده‌اند که نیاز به پرسکاری عمیق یا فرم‌دهی پیچیده دارند، در حالی‌که گریدهای ساختمانی EN10025 امکان خمکاری و نورد مجدد در پروژههای سازه‌ای سنگین را فراهم می‌کنند. این ویژگی، دلیل اصلی استفاده گسترده این ورق‌ها در خودروسازی و صنایع فلزی سبک و سنگین است. - جوش‌پذیری بالا و پایدار
کنترل مقدار کربن معادل (Carbon Equivalent Value – CEV) در استاندارد EN موجب میشود فولاد قابلیت جوشکاری بالایی داشته باشد. این یعنی بدون نیاز به پیش‌گرم کردن زیاد یا عملیات حرارتی پیچیده می‌توان ورق‌ها را به‌صورت مطمئن جوش داد. این ویژگی به‌ویژه در پروژه‌هایی که حجم اتصالات جوشی بالاست (مثل سوله‌ها، پل‌ها و سازههای فلزی) اهمیت زیادی دارد. - مقاومت در برابر ضربه و بارهای دینامیکی
برخی گریدها مانند S355JR باید تست ضربه شارپی (Charpy Impact Test) را با موفقیت پشت سر بگذارند. طبق استاندارد EN این ورق‌ها باید در دمای 20+ درجه سانتی‌گراد حداقل انرژی جذب 27 ژول داشته باشند. این ویژگی باعث میشود فولاد در برابر بارهای ناگهانی، ارتعاش‌ها و شرایط محیطی متغیر مقاوم باشد و خطر شکست ترد کاهش یابد. - پایداری و یکنواختی در تولید
استاندارد EN الزام می‌کند که ورقهای فولادی با یک فرآیند تولید پایدار و کنترل کیفی مداوم ساخته شوند. این موضوع باعث میشود تمام ورقهای تولیدی یک کارخانه (حتی در زمان‌های مختلف تولید) خواص یکنواختی داشته باشند. این یکنواختی برای پروژههای صنعتی بزرگ که نیاز به ورقهای هم‌کیفیت دارند بسیار مهم است. - قابلیت ردیابی و ارائه گواهینامه کیفی
یکی از ویژگی‌های کلیدی EN الزام به ارائه گواهینامه کیفی (Mill Test Certificate) مطابق EN 10204 است. این گواهی شامل مشخصات دقیق ترکیب شیمیایی، نتایج تست‌های مکانیکی (کشش، خمش، ضربه) و ابعادی محصول است. به این ترتیب، خریدار میتواند به راحتی اصالت و کیفیت محصول را بررسی کند و در صورت نیاز آن را با مشخصات پروژه تطبیق دهد.
کاربردهای ورق سیاه مطابق استاندارد اروپایی EN
به دلیل ویژگی‌های فنی ویژه، ورق سیاه مطابق استاندارد اروپایی EN در صنایع مختلفی مورد استفاده قرار می‌گیرد:
- صنایع ساختمانی و عمرانی
ورقهای سیاه تولیدشده بر اساس استاندارد EN به دلیل استحکام، جوش‌پذیری و قابلیت شکل‌دهی بالا، در پروژههای عمرانی کاربرد گسترده‌ای دارند. از این ورق‌ها در ساخت ستون‌ها، تیرها، پل‌ها، سوله‌ها و اسکلت‌های فلزی سنگین استفاده میشود. رعایت تلرانس‌های ابعادی و کیفیت سطحی تعریفشده در استاندارد، باعث میشود که نصب و اتصال قطعات بدون مشکل و با بالاترین ایمنی انجام گیرد. در پروژه‌هایی مانند برج‌ها یا سازههای شهری، استفاده از گریدهایی مثل S355JR تضمین‌کننده دوام و مقاومت سازه در برابر بارهای سنگین است. - خودروسازی و صنایع حمل‌ونقل
ورقهای EN، به‌ویژه گریدهای شکل‌پذیر مانند DD13 و DD14، بهطور گسترده در صنایع خودروسازی برای تولید قطعات بدنه خودرو، شاسی و بخش‌های مقاومتی استفاده می‌شوند. این ورق‌ها به دلیل شکل‌دهی عالی و قابلیت پرسکاری عمیق، برای ساخت قطعاتی با انحناهای پیچیده ایده‌آل هستند. همچنین، در تولید واگن‌های ریلی و کانتینرها به‌کار می‌روند، چرا که علاوه بر شکل‌پذیری، مقاومت مکانیکی خوبی در برابر ارتعاشات و ضربه دارند. - صنایع نفت، گاز و پتروشیمی
یکی از حساس‌ترین کاربردهای ورق سیاه EN در مخازن تحت فشار، لوله‌های انتقال و سازههای دریایی است. استاندارد EN تضمین می‌کند که ورق دارای ترکیب شیمیایی مناسب برای جوشکاری و تحمل فشارهای داخلی و خارجی باشد. همچنین مقاومت به ضربه و بارهای دینامیکی که در استاندارد تعریف شده، باعث میشود ورقهای این دسته در شرایط سخت عملیاتی مانند سکوهای نفتی یا خطوط انتقال گاز قابل اعتماد باشند. - ماشین‌آلات سنگین و صنایع معدنی
در تولید شاسی ماشین‌آلات سنگین، بیل مکانیکی، لودر، جرثقیل و تجهیزات معدنی، نیاز به فولادی وجود دارد که هم مقاومت بالایی در برابر بارهای سنگین داشته باشد و هم قابلیت جوشکاری و تعمیر در محل را فراهم کند. ورقهای گرید بالا مثل S355JR و مشابه آن، در این حوزه کاربرد گسترده‌ای دارند. ویژگی بارز این ورق‌ها، تحمل بارهای دینامیکی و استاتیکی در شرایط سخت محیطی است. - صنایع دریایی و کشتی‌سازی
ورقهای تولیدشده مطابق استاندارد EN به دلیل خواص مکانیکی استاندارد و قابلیت جوشکاری، در صنعت کشتی‌سازی نیز مورد استفاده قرار میگیرند. در ساخت بدنه کشتی، دکل‌ها، اسکله‌ها و شناورهای صنعتی، این ورق‌ها گزینه‌ای مطمئن به‌شمار می‌آیند. همچنین، قابلیت پوشش‌دهی سطحی (مانند رنگ اپوکسی یا پوشش ضدخوردگی) باعث میشود در محیطهای مرطوب و شور دوام بالایی داشته باشند. - لوازم خانگی و تجهیزات صنعتی سبک
گریدهای شکل‌پذیر مثل DD11 و DD12 در تولید لوازم خانگی نظیر ماشین لباسشویی، اجاق گاز، یخچال و قطعات فلزی صنعتی سبک استفاده می‌شوند. دلیل این کاربرد، قابلیت بالای شکل‌دهی و خمکاری این ورق‌ها است که امکان تولید قطعات دقیق و زیبا را فراهم می‌کند. علاوه بر این، سطح استاندارد و بدون نقص این ورق‌ها، باعث میشود پوشش‌دهی (رنگ یا لعاب) به‌صورت یکنواخت انجام شود.
جمع‌بندی
استاندارد اروپایی EN برای ورق سیاه یکی از معتبرترین و شناخته‌شده‌ترین معیارهای جهانی است که کیفیت، استحکام و قابلیت اطمینان ورقهای فولادی را تضمین می‌کند. انتخاب ورقهای تولید شده تحت این استاندارد، به معنای سرمایه‌گذاری مطمئن روی ایمنی و دوام پروژه است.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفه‌ای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. استاندارد اروپایی EN برای ورق سیاه چه تفاوتی با سایر استانداردها مثل ASTM یا DIN دارد؟
استاندارد EN توسط اتحادیه اروپا تدوین شده و در اغلب کشورهای اروپایی مرجع اصلی است، در حالی که ASTM بیشتر در آمریکا و DIN در آلمان استفاده میشود. تفاوت آنها در مقادیر شیمیایی و مکانیکی تعریفشده است. برای مثال، مقادیر مجاز کربن یا حد تسلیم در EN میتواند با ASTM متفاوت باشد و همین امر روی خواص جوشکاری یا استحکام تأثیر میگذارد. -
2. چرا در پروژههای صادراتی تاکید بر استفاده از ورق سیاه EN وجود دارد؟
زیرا این استاندارد در سطح بینالمللی شناختهشده است و تطابق محصول با EN باعث میشود که در کشورهای مقصد بدون مشکل پذیرش و کنترل کیفیت، محصول مورد استفاده قرار گیرد. این موضوع برای پیمانکارانی که پروژههای برونمرزی دارند اهمیت زیادی دارد. -
3. کدام گریدهای EN10025 برای سازههای سنگین مناسبتر هستند؟
در بین گریدهای مختلف، S355JR به دلیل حد تسلیم بالاتر و مقاومت کششی بیشتر، برای پروژههای سنگین مانند پلسازی، نیروگاهها و سازههای صنعتی بزرگ بسیار مناسب است. در حالی که S235JR بیشتر برای سازههای سبک ساختمانی به کار میرود. -
4. آیا ورق سیاه EN در برابر خوردگی مقاوم است یا نیاز به پوشش محافظ دارد؟
ورقهای تولید شده مطابق با استاندارد EN، بهطور ذاتی ضدخوردگی نیستند زیرا در دسته ورق نورد گرم معمولی قرار میگیرند. برای استفاده در محیطهای مرطوب یا خورنده، معمولاً از پوششهایی مانند گالوانیزه، رنگ اپوکسی یا پوشش ضدزنگ استفاده میشود تا دوام بیشتری داشته باشند. -
5. آیا امکان تست و کنترل کیفیت ورق سیاه مطابق EN وجود دارد؟
بله، کارخانههای معتبر همراه محصول، گواهینامه کیفی (Mill Test Certificate) ارائه میدهند که شامل نتایج آزمایشهای شیمیایی، مکانیکی و ابعادی است. علاوه بر این، خریدار میتواند در آزمایشگاههای مستقل، تستهایی مانند کشش، خمش و آنالیز شیمیایی را انجام دهد تا از صحت دادههای گواهی مطمئن شود.
