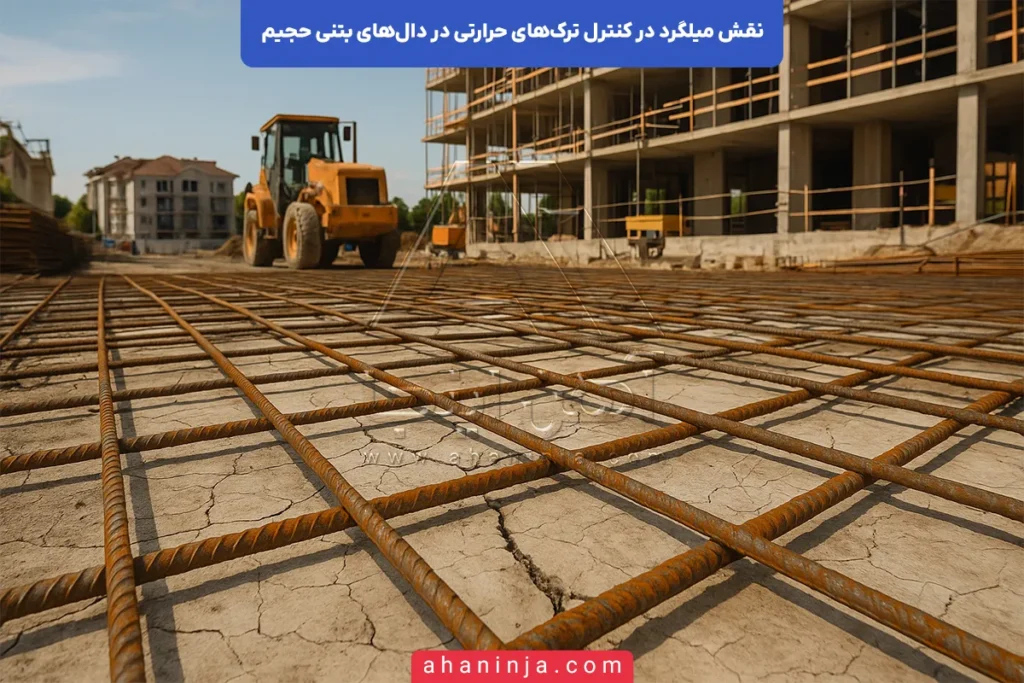

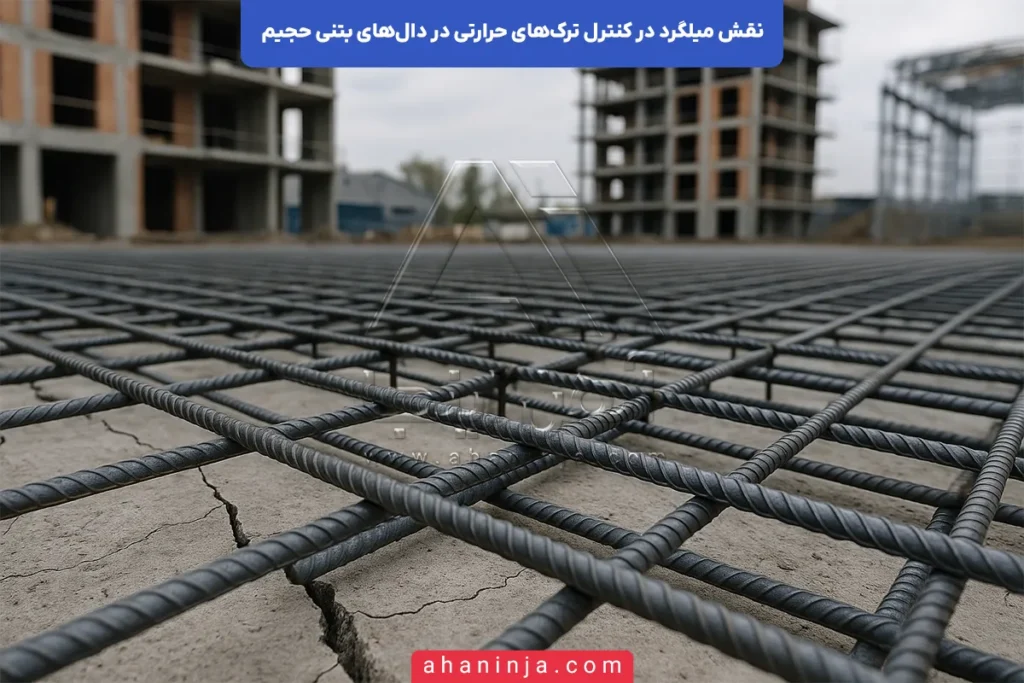

نقش میلگرد در کنترل ترکهای حرارتی دالهای بتنی
دالهای بتنی حجیم به‌دلیل ابعاد بزرگ و میزان زیاد سیمان، در معرض واکنشهای حرارتی شدید قرار دارند که میتواند منجر به ایجاد ترک‌هایی عمیق و گسترده شود. این ترکها اگر به‌درستی کنترل نشوند، باعث تضعیف ساختار سازه و کاهش عمر مفید آن خواهند شد، همچنین قیمت روز میلگرد یکی از عوامل کلیدی در برنامه‌ریزی صحیح پروژه‌های بتنی حجیم به‌شمار می‌رود، چرا که این مقطع فولادی نقش مهمی در کنترل ترکهای حرارتی در دالهای بزرگ ایفا می‌کند. برای مشاهده قیمت لحظه‌ای انواع میلگرد، می‌توانید به صفحه قیمت روز میلگرد مراجعه کنید.
در این مقاله به بررسی دقیق نقش میلگرد در کنترل ترکهای حرارتی دالهای بتنی حجیم، نحوه عملکرد آن، نکات اجرایی مهم، انواع میلگرد مناسب و تأثیر آنها در بهبود عملکرد سازه می پردازیم، پس در ادامه با آهن اینجا همراه باشید.
دلایل ایجاد ترکهای حرارتی در دالهای بتنی حجیم
دالهای بتنی حجیم به‌عنوان یکی از اجزای اصلی در سازه‌های سنگین و بزرگ‌مقیاس، با حجم قابل‌توجهی از بتن اجرا می‌شوند. این حجم بالا باعث میشود فرآیند خنک‌سازی درونی بتن بسیار کندتر از سطح آن انجام گیرد. همین تفاوت دما میان قسمتهای مختلف بتن، به‌ویژه بین مغز و سطح دال، منجر به ایجاد تنشهای داخلی شدید میشود که اگر به‌درستی مدیریت نشود، ترکهای حرارتی عمیق و مخربی را به‌وجود می‌آورد. این نوع ترکها معمولاً در همان روزهای ابتدایی پس از بتن‌ریزی ایجاد می‌شوند و در صورت عدم کنترل، میتوانند موجب کاهش دوام، افت مقاومت و حتی بروز گسیختگی‌های موضعی در سازه شوند.
در ادامه، مهم‌ترین عواملی که زمینه‌ساز بروز این نوع ترکها هستند، به‌صورت دقیق و مفصل بررسی شده‌اند:
- تولید حرارت زیاد به‌علت واکنشهای هیدراتاسیون سیمان
واکنش شیمیایی بین سیمان و آب که به آن “هیدراتاسیون” گفته میشود، فرآیندی گرمازا است. در پروژه‌هایی که از سیمان تیپ ۲ یا تیپ‌های با حرارت‌زایی بالا استفاده میشود، یا نسبت آب به سیمان (W/C) پایین است، این واکنش‌ها با شدت بیشتری اتفاق می‌افتند. این گرما در لایه‌های داخلی بتن جمع شده و باعث افزایش دمای مغز دال میشود. وقتی این افزایش دما با خنک شدن سطح دال همراه باشد، اختلاف حرارتی به‌وجود می‌آید که زمینه‌ساز ترکهای کششی میشود. هرچه میزان سیمان در طرح اختلاط بیشتر باشد، شدت این گرمایش نیز افزایش می‌یابد. - حجم زیاد و شکل گسترده دالهای بتنی حجیم
یکی از ویژگی‌های دالهای حجیم، نسبت پایین سطح به حجم است. به این معنا که سطح دال نمی‌تواند به‌اندازه کافی حرارت تولیدشده در عمق بتن را به محیط اطراف منتقل کند. این شرایط منجر به باقی ماندن حرارت در مرکز دال و در نتیجه ایجاد دمای غیر یکنواخت در سطوح مختلف آن میشود. بتن داخلی گرم‌تر از بتن سطحی باقی می‌ماند و با انقباض سطح در اثر خنک شدن، تنشهای کششی شدیدی شکل می‌گیرند. این تنش‌ها در صورت عبور از مقاومت کششی بتن، باعث ایجاد ترکهای حرارتی خواهند شد. - عدم پیش‌بینی و اجرای تمهیدات کاهش دمای اولیه بتن
در بسیاری از پروژه‌ها به ملاحظات دمایی در هنگام ساخت بتن توجه کافی نمی‌شود. استفاده از آب گرم، ماسه و شن داغ یا بتن‌ریزی در ساعات گرم روز باعث میشود دمای بتن در هنگام اختلاط و اجرا به‌شدت بالا باشد. اگر دمای اولیه بتن بیش از حد مجاز باشد (مثلاً بالای ۳۲ درجه سانتی‌گراد)، واکنشهای حرارتی با سرعت بیشتری انجام می‌شوند و در نتیجه گرمای بیشتری نیز در بتن تولید میشود. برای جلوگیری از این مشکل، باید از آب سرد، یخ خرد شده، و خنک‌سازی مصالح استفاده شود و همچنین زمان اجرای بتن‌ریزی به ساعات خنک‌تر شب یا صبح منتقل شود. - عملآوری نامناسب پس از بتن‌ریزی
یکی از مهم‌ترین و درعین‌حال نادیده‌گرفته‌شده‌ترین دلایل ترکهای حرارتی، عملآوری ناقص یا نادرست بتن است. پس از بتن‌ریزی، سطح بتن به‌سرعت با محیط خنک میشود، به‌ویژه در شرایط باد، آفتاب مستقیم یا هوای خشک. اگر این سطح مرطوب نگه‌داشته نشود یا از روش‌هایی مثل پوشاندن با گونی خیس، نایلون یا اسپری مواد عملآوری استفاده نشود، سطح بتن منقبض میشود، در حالی که مغز بتن هنوز گرم و در حال انبساط است. این تضاد در رفتار حرارتی، عامل اصلی ایجاد ترکهای کششی سطحی است که در بسیاری از مواقع به ترکهای عمقی تبدیل می‌شوند. - تفاوت در ضریب انبساط حرارتی مصالح تشکیل‌دهنده سازه
بتن، میلگرد، قالب‌ها و دیگر اجزای موجود در سازه هر یک دارای ضریب انبساط حرارتی خاص خود هستند. اگر مصالح به‌درستی انتخاب یا با یکدیگر هم‌خوانی نداشته باشند، در زمان افزایش یا کاهش دما، هرکدام به‌صورت متفاوتی منبسط یا منقبض می‌شوند. این رفتار ناهمگن در مواد مختلف موجب ایجاد تنش در ناحیه اتصال آنها شده و به‌ویژه در نواحی تماس بتن با میلگرد یا قالب، مستعد بروز ترکهای حرارتی خواهد بود. - طراحی نادرست طرح اختلاط و استفاده بیش‌ازحد از سیمان
یکی دیگر از عوامل مهم، عدم تعادل در طرح اختلاط بتن است. گاهی طراح برای افزایش مقاومت فشاری بتن، مقدار سیمان را بیش از حد مجاز افزایش میدهد. این کار باعث افزایش شدید گرمای تولیدی بتن میشود، بدون آنکه راهکار مؤثری برای دفع این حرارت درنظر گرفته شود. همچنین در برخی موارد نسبت W/C آن‌قدر پایین در نظر گرفته میشود که روانی بتن کاهش یافته و عملیات بتن‌ریزی دشوار میشود که این امر منجر به تنشهای درونی و ترکهای غیر قابل پیش‌بینی خواهد شد. - عدم استفاده از میلگردهای حرارتی در دالهای حجیم
میلگردهای حرارتی، مخصوصاً در دالهای وسیع، نقش مهمی در توزیع تنشهای ناشی از انقباض و انبساط حرارتی دارند. در بسیاری از پروژه‌ها، به‌ویژه در کارهای غیرمهندسی یا کارگاه‌های سنتی، اجرای میلگرد حرارتی نادیده گرفته میشود یا به‌صورت غیر اصولی و غیر منظم انجام می‌گیرد. در نتیجه، هیچ نیروی مقاومی برای مهار ترکهای احتمالی وجود ندارد و بتن در برابر این تنش‌ها به‌راحتی ترک می‌خورد.
نقش میلگرد در جلوگیری از گسترش ترکهای حرارتی
ترکهای حرارتی در دالهای بتنی حجیم، غالباً در همان ساعات یا روزهای ابتدایی پس از بتن‌ریزی ظاهر می‌شوند؛ یعنی زمانی‌که هنوز بتن به مقاومت نهایی خود نرسیده و در برابر تنشهای کششی بسیار آسیب‌پذیر است. در چنین شرایطی، استفاده از میلگرد نه‌تنها به‌عنوان یک المان مقاومتی، بلکه به‌عنوان یک راهکار استراتژیک برای کنترل ترکهای زودرس اهمیت پیدا می‌کند.
برخلاف تصور رایج، میلگرد فقط برای مقاومت در برابر بارهای ثقلی یا زلزله کاربرد ندارد؛ بلکه در کنترل تنشهای ناشی از انقباض حرارتی نیز، یکی از مؤثرترین ابزارهای مهندسی محسوب میشود. این اهمیت در سازه‌های حجیم و گسترده‌ای مانند دالهای عرشه پل، کف‌سازی کارخانه‌ها، کف‌پوش‌های صنعتی و پی‌های گسترده چند برابر میشود. در این بخش به‌صورت مفصل بررسی می‌کنیم که چگونه میلگرد به مهار و کنترل ترکهای حرارتی کمک می‌کند:
- جذب و توزیع یکنواخت تنشهای حرارتی
وقتی دمای داخل و سطح دال با یکدیگر اختلاف پیدا می‌کند، تنشهای کششی شدیدی در سطح و گاهی در لایه‌های میانی ایجاد میشود. اگر این تنش‌ها آزادانه در بتن حرکت کنند و مسیری برای جذب یا پخش شدن نداشته باشند، در نقاط ضعیف یا تمرکز تنش، ترکهای ناگهانی و گاه عمیق ایجاد میشود. میلگرد با خاصیت کششی خود، مانند یک «جاذب تنش» عمل می‌کند. یعنی به‌جای آنکه تنش مستقیماً به بتن وارد شود، ابتدا به میلگرد منتقل شده و در طول آن توزیع می‌گردد. این عملکرد، مانع از تمرکز تنش و در نتیجه ترکخوردگی میشود. - ایجاد پیوستگی و یکپارچگی در بافت بتن
بتن، ماده‌ای با مقاومت فشاری بالا و مقاومت کششی پایین است. اگر تنشهای کششی حاصل از انقباض حرارتی بدون مهار باقی بمانند، منجر به جدا شدن لایه‌ها یا ترکهای سطحی می‌شوند. وجود میلگرد در لایه‌های فوقانی و تحتانی دال، مانند یک شبکه به‌هم‌پیوسته، این تنش‌ها را کنترل کرده و به بتن امکان میدهد تا بدون از دست دادن پیوستگی خود، تغییر شکل جزئی و قابل‌تحملی داشته باشد. در واقع، میلگرد باعث میشود دال مانند یک جسم یکپارچه رفتار کند نه یک توده بتن مجزا. - محدودسازی طول ترک و جلوگیری از گسترش آنها
حتی در شرایط ایده‌آل، ممکن است ترکهای حرارتی به‌صورت موضعی ایجاد شوند. هدف میلگرد در این شرایط جلوگیری از گسترش ترک‌هاست. به‌عبارت ساده، میلگرد مانند یک مانع در مسیر ترک عمل می‌کند. وقتی ترک به میلگرد می‌رسد، انرژی آن جذب میشود و دیگر توانایی پیشروی ندارد. این اتفاق باعث میشود ترکها بسیار ریز و سطحی باقی بمانند و در طول دال منتشر نشوند. - کمک به بازتوزیع تنش‌ها در جهات مختلف
در دالهای وسیع، تنشهای حرارتی به‌صورت دو‌جهته (طولی و عرضی) توزیع می‌شوند. اجرای شبکه‌ای از میلگردها در هر دو جهت، به شکل عمود برهم، باعث میشود که تنش‌ها به صورت مساوی در سطح دال پخش شوند. این شبکه مانع از آن میشود که تنش در یک جهت خاص تمرکز پیدا کند و ترک‌هایی طویل و گسترده ایجاد شود. اجرای اصولی میلگرد در دو جهت عمود، به‌خصوص در شرایطی که بتن‌ریزی در چند مرحله انجام میشود، اهمیت مضاعف دارد. - افزایش انعطاف‌پذیری بتن در برابر تغییرات دمایی
بتن بدون میلگرد در برابر تغییرات دمایی به‌سرعت واکنش نشان میدهد. با هر کاهش یا افزایش دما، دچار جمع‌شدگی یا انبساط ناگهانی میشود که این تغییرات باعث بروز ترکهای بسیار ریز در سطح آن خواهد شد. میلگرد به‌نوعی «الاستیسیته» به دال میدهد؛ یعنی باعث میشود دال کمی انعطاف‌پذیر باشد و بتواند بدون گسیختگی، تغییرات حجمی ناشی از دما را تحمل کند. - افزایش زمان دوام و پایداری در سازه‌های بزرگ‌مقیاس
شاید یکی از مهم‌ترین اثرات غیرمستقیم میلگرد، افزایش عمر مفید سازه باشد. ترکهای حرارتی علاوه بر اینکه مقاومت سازه را کاهش می‌دهند، نفوذ‌پذیری بتن را نیز افزایش می‌دهند و مسیر را برای ورود آب، یون کلر، دی‌اکسیدکربن و دیگر عوامل مخرب باز می‌کنند. میلگرد با کنترل و محدود کردن ترکها، از ایجاد این مسیرهای نفوذ جلوگیری می‌کند. نتیجه این عملکرد، کاهش احتمال خوردگی آرماتور، افزایش دوام بتن و کاهش هزینه‌های نگهداری در بلندمدت است. - پشتیبانی از بتن در مرحله بحرانی گیرش اولیه
یکی از آسیب‌پذیرترین مراحل بتن، دوران گیرش اولیه آن است؛ یعنی زمانی‌که بتن هنوز سخت نشده ولی واکنشهای حرارتی با شدت بالا در حال وقوع هستند. اگر در این مرحله میلگرد به‌درستی جای‌گذاری شده باشد، میتواند همانند داربستی داخلی از بتن تازه حمایت کند و مانع از ترکخوردگی ناشی از تنشهای حرارتی شود. درواقع حضور میلگرد در این مرحله، نه‌فقط تقویتی بلکه پشتیبان واکنشهای فیزیکی بتن است.
انواع میلگرد مناسب برای کنترل ترک حرارتی
انتخاب نوع میلگرد برای کنترل ترکهای حرارتی در دالهای بتنی حجیم، صرفاً بر اساس مقاومت فشاری بتن یا هزینه تمام‌شده انجام نمی‌شود؛ بلکه پارامترهای تخصصی‌تری نظیر رفتار حرارتی مصالح، ضریب انبساط حرارتی، نوع تنشهای وارد بر سازه، و حتی شرایط اقلیمی محل اجرا، در این انتخاب تأثیرگذار هستند. هر نوع میلگرد، بسته به ویژگی‌های مکانیکی، سطح آجدار، قابلیت جوش‌پذیری و چسبندگی با بتن، میتواند عملکرد متفاوتی در مهار و کنترل ترکهای حرارتی داشته باشد.
در ادامه به بررسی مهم‌ترین انواع میلگرد مورد استفاده برای کنترل ترکهای حرارتی در دالهای حجیم و ویژگی‌های آنها می‌پردازیم:
- میلگرد ساده یا میلگرد A1
میلگردهای ساده، سطحی صاف و بدون آج دارند و به‌همین دلیل، چسبندگی مکانیکی بالایی با بتن ندارند. اما همین ویژگی در برخی مواقع مزیت محسوب میشود. به‌عنوان مثال، در برخی دالهای صنعتی که ترکهای حرارتی سطحی باید کنترل اما نه الزاماً محدود شوند، استفاده از میلگرد ساده میتواند رفتار انعطاف‌پذیرتری ایجاد کند. همچنین در پروژه‌هایی که نیاز به جوش‌کاری بالا در شبکه میلگرد وجود دارد، میلگرد A1 به‌دلیل جوش‌پذیری بالا گزینه مناسبی است. - میلگرد آجدار نیمه‌سخت یا میلگرد A2
این نوع میلگرد یکی از پرکاربردترین گزینه‌ها در کنترل ترکهای حرارتی محسوب میشود. با دارا بودن مقاومت کششی متوسط و آج‌های عرضی یکنواخت، میلگرد A2 چسبندگی مناسبی با بتن ایجاد می‌کند. این میلگرد، انعطاف کافی برای توزیع تنشهای حرارتی در دال را دارد، بدون آنکه باعث تمرکز تنش یا شکنندگی موضعی شود. به‌ویژه در دال‌هایی که در معرض تنشهای دو‌جهته و انبساط و انقباض پی‌درپی هستند، این میلگرد عملکرد بسیار خوبی از خود نشان میدهد. - میلگرد آجدار سخت یا میلگرد A3
میلگرد A3 به‌دلیل مقاومت کششی بالا، عمدتاً برای مقابله با بارهای سنگین و سازه‌هایی با عملکرد سازه‌ای بالا استفاده میشود. در بحث ترکهای حرارتی، استفاده از میلگرد A3 باید با دقت بیشتری انجام شود، چرا که سختی بالا و انعطاف‌پذیری کمتر آن، در برخی موارد ممکن است به تمرکز تنش منجر شود. این نوع میلگرد برای کنترل ترک در دالهای حجیمی که دارای عملکرد سازه‌ای سنگین هستند و در عین حال طراحی آرماتوربندی مناسبی دارند، توصیه میشود. - میلگردهای حرارتی ثانویه (Shrinkage & Temperature Bars)
این دسته از میلگردها، به‌صورت خاص برای کنترل ترکهای ناشی از جمع‌شدگی و تغییرات دمایی طراحی می‌شوند. معمولاً در لایه فوقانی دال اجرا شده و در جهت عمود بر میلگردهای اصلی قرار می‌گیرند. استفاده از میلگردهای حرارتی به‌صورت شبکه‌ای دو‌جهته، باعث افزایش مقاومت دال در برابر ترک‌هایی میشود که در راستای انقباض بتن پدیدار می‌شوند. این میلگردها ممکن است از جنس A2 یا A3 باشند، اما آن‌چه مهم است، رعایت چیدمان، فاصله و قطر آنها مطابق آیین‌نامه است. - شبکه‌های میلگرد پیش‌ساخته (Welded Wire Mesh)
در بسیاری از پروژه‌های صنعتی یا پروژه‌هایی با سطح دال بسیار گسترده، استفاده از شبکه‌های میلگردی جوش‌شده به‌عنوان یک راه‌حل عملی و اقتصادی توصیه میشود. این شبکه‌ها دارای ابعاد مشخص، چشمه‌های استاندارد و ضخامت‌های مختلف هستند و میتوانند هم نقش تقویتی و هم نقش حرارتی ایفا کنند. مزیت این روش در سرعت اجرا، یکنواختی توزیع میلگرد، کاهش خطای انسانی و کنترل دقیق‌تر تنش‌هاست. در صورت طراحی و نصب صحیح، شبکه‌های میلگرد پیش‌ساخته یکی از بهترین گزینه‌ها برای کنترل ترکهای حرارتی در دالهای حجیم محسوب می‌شوند. - میلگردهای کامپوزیتی (FRP / GFRP)
در برخی پروژه‌های خاص که محیط دارای خوردگی بالاست (مثل تصفیه‌خانه‌ها یا مناطق با رطوبت بالا)، از میلگردهای کامپوزیتی استفاده میشود. این نوع میلگردها دارای وزن سبک، مقاومت بالا در برابر خوردگی و ضریب انبساط حرارتی پایین‌تری نسبت به فولاد هستند. همین ضریب پایین باعث میشود در برابر تغییرات حرارتی، تغییر شکل کمتری داشته باشند و در کنترل ترک مؤثرتر باشند. البته این نوع میلگردها بیشتر در پروژه‌های خاص و با مطالعات دقیق مورد استفاده قرار می‌گیرند. - استفاده ترکیبی از چند نوع میلگرد در یک دال
در برخی پروژه‌های بزرگ، مهندسان از ترکیب چند نوع میلگرد با ویژگی‌های مختلف برای کنترل تنش‌ها در نقاط گوناگون دال استفاده می‌کنند. مثلاً ممکن است در لایه زیرین از میلگرد A3 برای مقابله با بارهای مرده استفاده شود و در لایه سطحی از میلگرد A2 برای کنترل ترکهای حرارتی بهره گرفته شود. یا در نواحی پیرامونی، شبکه‌های پیش‌ساخته به‌کار گرفته شود و در نواحی مرکزی، میلگرد حرارتی دستی اجرا شود. این ترکیب‌سازی نیازمند طراحی دقیق و شناخت کامل رفتار بتن در برابر حرارت است.
میلگرد ساده یکی از محصولات کلیدی در صنعت ساخت‌وساز و تولید قطعات فلزی است که به‌دلیل سطح صاف، انعطاف‌پذیری بالا و قابلیت جوش‌پذیری مناسب، در بسیاری از بخشهای عمرانی و صنعتی مورد استفاده قرار می‌گیرد، در این مقاله به تعریف میلگرد ساده و بررسی ویژگی‌ها و کاربردهای آن می‌پردازیم:
بیشتر بخوانیدالزامات اجرایی در آرماتورگذاری دالهای حجیم
در اجرای دالهای بتنی حجیم، تنها طراحی مهندسی کافی نیست؛ بلکه اجرای دقیق و اصولی آرماتوربندی یکی از اصلی‌ترین عوامل موفقیت پروژه و تضمین عملکرد بلندمدت سازه است. در سازه‌هایی با ابعاد بزرگ، حجم بتن زیاد و بارگذاری قابل‌توجه، کوچک‌ترین خطا در نحوه چیدمان، فاصله‌گذاری یا تثبیت میلگردها میتواند موجب ضعف در عملکرد سازه، گسترش ترکهای حرارتی و حتی ناپایداری کلی سازه شود. از طرفی، به‌دلیل زمان‌بر بودن بتن‌ریزی دالهای حجیم، آرماتوربندی باید به‌گونه‌ای باشد که تا پایان عملیات بتن‌ریزی، ساختار آرماتورها دچار تغییر یا جابه‌جایی نشود.
در ادامه، مهم‌ترین الزامات اجرایی که باید در هنگام آرماتورگذاری دالهای حجیم رعایت شود را به‌صورت کامل بررسی می‌کنیم:
- فاصله‌گذاری اصولی بین میلگردها (Spacing)
فاصله بین میلگردهای حرارتی و اصلی باید مطابق نقشه‌های سازه‌ای و آیین‌نامه‌های معتبر (مثل مبحث نهم مقررات ملی یا ACI) باشد. اگر فاصله‌ها بیش از حد زیاد باشد، توزیع تنش‌ها به‌درستی انجام نمی‌شود و ترک‌هایی میان میلگردها ایجاد می‌گردد. اگر فاصله‌ها بیش از حد کم باشند، تراکم زیاد میلگردها باعث عدم نفوذ مناسب بتن و ایجاد حفره‌های هوایی میشود. معمولاً برای دالهای حجیم، فاصله میلگردهای حرارتی بین ۲۰ تا ۳۰ سانتی‌متر در نظر گرفته میشود، مگر آنکه شرایط خاصی حکم کند. - استفاده از کاور بتنی مناسب (Concrete Cover)
کاور یا پوشش بتنی اطراف میلگردها، نقش مهمی در حفاظت آنها در برابر رطوبت، خوردگی و حرارت‌های سطحی ایفا می‌کند. در دالهای حجیم، که معمولاً در معرض تغییرات دمایی شدیدی هستند، ضخامت مناسب کاور باعث افزایش عمر میلگردها و کاهش احتمال زنگ‌زدگی آنها در طول زمان میشود. ضخامت کاور باید بر اساس شرایط محیطی، نوع بارگذاری، و آیین‌نامه‌ها تعیین شود. به‌طور متوسط، برای دال‌هایی با سطح در معرض هوا، کاور بین ۳۰ تا ۵۰ میلی‌متر توصیه میشود. - تثبیت کامل میلگردها با اسپیسر و گیره‌های نگهدارنده
در دالهای حجیم به‌دلیل وزن زیاد بتن و حجم بالا، امکان جابه‌جایی میلگردها در حین بتن‌ریزی بسیار بالاست. اگر میلگردها در جای خود ثابت نشده باشند، ممکن است در جریان بتن‌ریزی از جای خود حرکت کنند و در موقعیت نادرست قرار گیرند. برای جلوگیری از این مشکل، استفاده از اسپیسرهای پلاستیکی، گیره‌های نگهدارنده و بلوک‌های فاصله‌گذار امری ضروری است. این تجهیزات باید در فاصله‌های مشخصی نصب شوند تا میلگردها از کف قالب جدا و در ارتفاع طراحی‌شده قرار گیرند. - اجرای شبکه آرماتور در دو جهت عمود بر هم (Two-way Reinforcement)
دالهای بزرگ و حجیم در برابر تنشهای حرارتی دو‌جهته (در راستای طول و عرض) قرار دارند. به‌همین دلیل، شبکه میلگردی باید در هر دو جهت عمود بر هم اجرا شود. معمولاً لایه اول (پایینی) در جهت کوتاه‌تر و لایه دوم (بالایی) در جهت بلندتر چیده میشود. این شبکه دوبل، باعث میشود ترک‌هایی که در هر جهت ممکن است ایجاد شوند، توسط میلگردهای عمود بر آنها مهار شوند. همچنین این آرایش دو‌جهته به توزیع یکنواخت بار و تنش در سطح دال کمک می‌کند. - رعایت فاصله دقیق بین دو لایه میلگرد (Top and Bottom Layers)
در دالهای با ضخامت بالا، آرماتورها به دو یا چند لایه تقسیم می‌شوند. فاصله بین این لایه‌ها باید بر اساس ضخامت دال، ارتفاع کاور و ابعاد اسپیسرها تعیین شود. اگر این فاصله‌ها به‌درستی رعایت نشود، امکان هم‌پوشانی نادرست، ایجاد نقاط تمرکز تنش یا عدم تشکیل صحیح بتن در بین لایه‌ها وجود دارد. برای فاصله بین لایه‌ها معمولاً از خرک‌های فلزی (Stool) استفاده میشود. - کنترل دقیق برش و خم میلگردها مطابق نقشه‌ها
میلگردها باید با دستگاه‌های مکانیزه و طبق نقشه اجرایی برش و خم شوند. خم‌های نادرست یا زوایای غیر‌استاندارد ممکن است منجر به تنشهای موضعی در بتن یا کاهش مقاومت پیوستگی میان بتن و فولاد شوند. علاوه‌بر‌این، خم‌های تند در محل وصله‌ها یا گوشه‌ها میتواند نقطه‌ای بحرانی برای ایجاد ترکهای حرارتی باشد. آموزش اپراتورهای آرماتوربندی در این زمینه بسیار مهم است. - وصله‌گذاری اصولی میلگردها در طول دال (Splicing)
در دالهای حجیم به‌دلیل طول زیاد، استفاده از میلگردهای بلند به‌تنهایی ممکن نیست. بنابراین میلگردها باید به‌صورت هم‌پوشانی (Overlap Splice) یا با اتصالات جوشی وصله شوند. این وصله‌ها باید طبق آیین‌نامه و با حداقل طول مشخص انجام گیرد. محل قرارگیری وصله‌ها نباید در نقاط تمرکز تنش یا وسط دهانه‌ها باشد و بهتر است با طرح اجرایی دقیق توزیع شوند. - کنترل نظارت مهندسی و تطابق کامل با نقشه‌ها و آیین‌نامه‌ها
در پروژه‌های حجیم، حضور مهندس ناظر با تجربه برای بررسی چیدمان، کاور، فاصله‌ها و موقعیت میلگردها قبل از بتن‌ریزی الزامی است. هرگونه مغایرت با نقشه اجرایی یا عدم رعایت موارد فنی میتواند منجر به گسیختگی عملکردی در دال شود. کنترل قبل از بتن‌ریزی (Pre-pour Inspection) باید به‌صورت جدی انجام گیرد و همراه با چک‌لیست کامل باشد. - رعایت اصول ایمنی و جلوگیری از آلودگی میلگردها پیش از بتن‌ریزی
میلگردهایی که در معرض رطوبت، گل، روغن قالب، یا سایر آلودگی‌ها قرار گرفته باشند، چسبندگی مناسبی با بتن نخواهند داشت. لازم است پیش از آرماتوربندی، میلگردها تمیزکاری شوند و پس از آن نیز از نفوذ رطوبت یا آلودگی به آنها جلوگیری شود. همچنین محل نگهداری میلگرد در کارگاه باید خشک، پوشیده و به‌دور از تماس با زمین باشد. - استفاده از میلگردهای مناسب برای کنترل ترکهای حرارتی
میلگردهای حرارتی باید با قطر، فاصله، آرایش و چیدمان مناسب انتخاب و اجرا شوند. گاهی مشاهده میشود که پروژه‌ها تنها با یک نوع میلگرد اجرا می‌شوند درحالی‌که ممکن است استفاده ترکیبی از میلگردهای A2 برای حرارتی و A3 برای بارگذاری، عملکرد بهتری ایجاد کند. طراحی صحیح این موضوع باید توسط طراح سازه و با بررسی دقیق شرایط پروژه انجام شود.
جدول تأثیر میلگرد بر ترکهای حرارتی
| پارامتر میلگرد | میزان تأثیر در کنترل ترک حرارتی | توضیح تکمیلی |
|---|---|---|
| قطر میلگرد | بالا | افزایش مقاومت کششی و سطح مقطع |
| فاصله‌گذاری (Spacing) | بسیار بالا | توزیع بهتر تنش‌ها در کل دال |
| جنس میلگرد | بالا | فولاد با ضریب انبساط حرارتی مناسب |
| چیدمان میلگردی | بسیار مؤثر | شبکه دو‌جهته، تقویت لبه‌ها و وسط دال |
| کیفیت جوش یا اتصال | متوسط | استفاده در شبکه‌های پیش‌ساخته |
قیمت روز میلگرد چقدر است؟
در حال حاضر دانستن قیمت روز میلگرد برای محاسبه هر چه بهتر هزینه‌های پروژه و همچنین برنامه‌ریزی هر چه بهتر، امری ضروری است و ما در آهن اینجا قیمت انواع مقاطع فولادی از جمله قیمت روز میلگرد را ارائه می‌کنیم:
در بازار میلگرد، برندهای شناخته‌شده و معتبری مانند ذوب‌آهن اصفهان، کویر کاشان، نیشابور و بافق یزد حضور مهم و گسترده‌ای داشته و از مهم‌ترین منابع تامین میلگرد محسوب می‌شوند، برای تحلیل بهتر شرایط بازار و انتخاب گزینه مناسب، دانستن قیمت روز میلگرد امری مهم و ضروری است:
مشاهده قیمت روز میلگردجمعبندی
ترکهای حرارتی در دالهای بتنی حجیم یکی از چالش‌های جدی در اجرای پروژه‌های بزرگ عمرانی هستند. استفاده اصولی و مهندسی از میلگرد به‌عنوان عامل مسلح‌کننده در این سازه‌ها، نه‌تنها در کنترل و محدود کردن ترکهای حرارتی نقش دارد، بلکه باعث ارتقای دوام، یکپارچگی و عملکرد کلی سازه خواهد شد. رعایت دقیق نکات اجرایی در چیدمان و انتخاب میلگرد، همراه با کنترل دمای بتن، کلید موفقیت در کاهش اثرات حرارتی است.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است. کارشناسان مجرب و حرفه‌ای آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. چرا در دالهای بتنی حجیم احتمال ترکهای حرارتی بیشتر است؟
به دلیل ابعاد بزرگ دال و زمان بالای گیرش بتن، واکنشهای حرارتی در حجم زیادی از بتن رخ میدهد. این تفاوت دما بین بخشهای داخلی و خارجی بتن، باعث ایجاد تنشهای حرارتی و در نتیجه ترکخوردگی میشود. -
2. میلگرد چگونه میتواند مانع گسترش ترکهای حرارتی شود؟
میلگرد با ایجاد پیوستگی و اتصال بین قسمتهای مختلف بتن، باعث توزیع یکنواخت تنشهای حرارتی میشود. این امر از تمرکز تنش در نقاط خاص جلوگیری کرده و ترکها را یا کاهش میدهد یا مانع از گسترش آنها میشود. -
3. چه نوع میلگردی برای کنترل ترک حرارتی در دالهای حجیم مناسبتر است؟
در این شرایط، معمولاً از میلگردهای فولادی ساده یا آجدار با قطر مناسب و الگوی چیدمان بهینه استفاده میشود. انتخاب نوع میلگرد باید بر اساس نوع بتن، شرایط محیطی و ابعاد دال انجام شود. -
4. آیا تنها استفاده از میلگرد برای جلوگیری از ترک حرارتی کافی است؟
خیر، علاوه بر میلگرد، استفاده از تمهیداتی مانند کاهش دمای بتن در هنگام اجرا، عملآوری مناسب، استفاده از مواد افزودنی و طراحی مناسب نیز برای کاهش ترک ضروری هستند. -
5. آیا ترکهای حرارتی همیشه خطرناک هستند یا گاهی بیضررند؟
ترکهای حرارتی اگر کنترل نشده و گسترش پیدا کنند، میتوانند مقاومت و دوام دال را به خطر بیندازند. اما ترکهای سطحی کوچک در برخی موارد قابلقبول بوده و نیازی به نگرانی ندارند، مگر آنکه عمیق یا پیشرونده باشند.
