اصول خاموتگذاری در تیرچهها + نکات فنی و اجرایی
در سازه‌های بتنی، تیرچهها به عنوان اجزای باربر سقف نقش مهمی در انتقال نیروهای ثقلی دارند. طراحی و اجرای صحیح این اجزا نه‌تنها ایمنی سازه را تضمین می‌کند، بلکه عمر مفید ساختمان را نیز افزایش می‌دهد. در این میان، خاموتگذاری در تیرچهها به عنوان یکی از عناصر کلیدی در تأمین مقاومت برشی و جلوگیری از کمانش میلگردهای کششی، اهمیت فراوانی دارد.
از طرفی، اطلاع از قیمت روز میلگرد برای برآورد دقیق هزینه‌های پروژه و برنامه‌ریزی اقتصادی امری ضروری است. همچنین، آگاهی از قیمت روز خاموت برای انتخاب نوع و تعداد مورد نیاز این مقطع فولادی اهمیت بالایی دارد و می‌تواند در تصمیم‌گیری مهندسی تأثیرگذار باشد.
در این مقاله از آهن اینجا به بررسی کامل اصول فنی، الزامات آیین‌نامه‌ای و روش‌های اجرایی خاموتگذاری در تیرچهها خواهیم پرداخت.

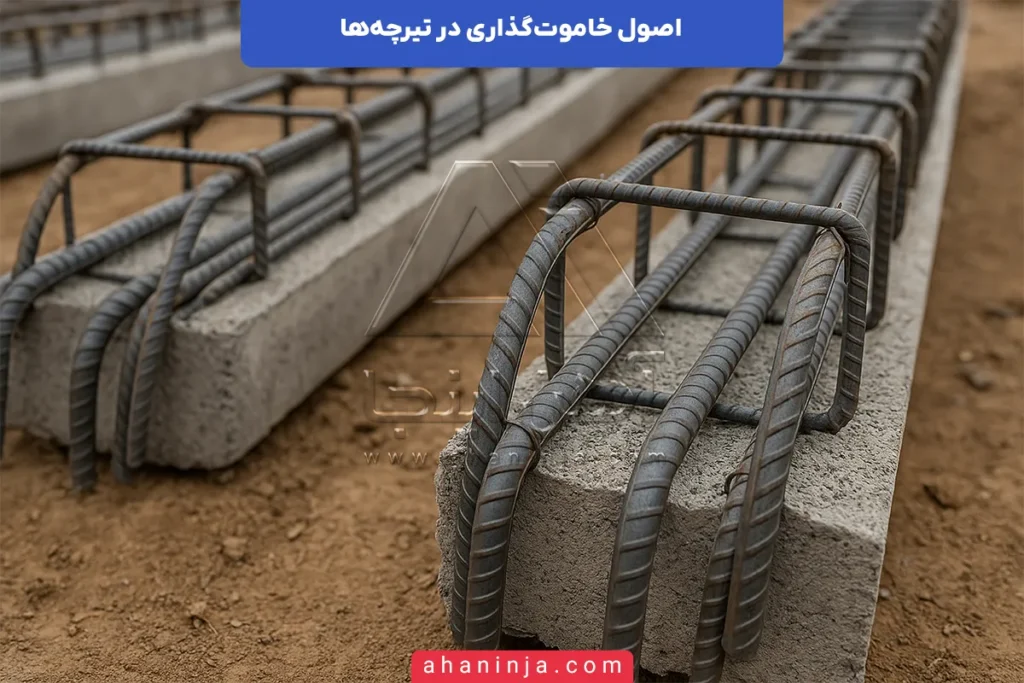

خاموتگذاری در تیرچهها به چه معنا است؟
خاموتگذاری در تیرچهها به فرآیند قرارگیری و تثبیت میلگردهای عرضی اطلاق میشود که به‌صورت حلقوی، U شکل یا بسته، پیرامون میلگردهای اصلی در ناحیه پایین تیرچه تعبیه می‌شوند. هدف اصلی از این فرآیند، مهار نیروهای جانبی و برشی، جلوگیری از کمانش میلگردهای کششی در اثر فشار جانبی بتن تازه، و تأمین پیوستگی مناسب بین اجزای مختلف آرماتور در مقطع تیرچه است.
در تیرچهها، برخلاف تیرهای بتن‌آرمه که معمولاً مقطع بزرگ‌تری دارند، مقطع باربر کوچک‌تر و جمع‌وجورتر است و همین عامل باعث میشود نقش خاموتها در حفظ انسجام و مقاومت عرضی مقطع بیشتر شود. در واقع، میلگردهای طولی تحت اثر لنگر خمشی دچار کشش یا فشار می‌شوند و در نقاطی که نیروهای برشی به‌ویژه در نزدیکی تکیه‌گاه‌ها به اوج خود می‌رسند، این میلگردها مستعد کمانش جانبی یا موضعی هستند. در چنین شرایطی، خاموتها مانند یک اسکلت تقویتی عمل کرده و با جلوگیری از تغییر شکل جانبی، پایداری سیستم را تضمین می‌کنند.
از نظر اجرایی، خاموتها باید در فواصل مشخص و استاندارد، به‌صورت منظم و با انحنای مناسب در نقاط گوشه خم شوند تا از تمرکز تنش در محل خم‌کاری جلوگیری شود. اگر این فواصل به‌درستی انتخاب نشوند یا خم‌ها به شکل مناسب صورت نگیرند، احتمال بروز ترک‌های برشی مورب، جابه‌جایی آرماتور در زمان بتن‌ریزی یا حتی شکست موضعی در عملکرد سازه‌ای افزایش می‌یابد.
نقش دیگر خاموتها، کمک به توزیع یکنواخت تنش‌های عرضی در مقطع تیرچه است. به‌ویژه در محل‌هایی که بارگذاری متمرکز وجود دارد یا در سقف‌هایی که انتقال نیروی اضافی از سایر اعضا صورت می‌گیرد، خاموت به‌عنوان ابزاری برای جلوگیری از بازشدگی ترک‌های کششی عرضی عمل می‌کند. این عملکرد در هماهنگی کامل با بتن و میلگردهای طولی، باعث افزایش دوام، عملکرد یکپارچه سازه و کاهش احتمال خرابی‌های موضعی میشود.
از لحاظ رفتاری نیز، تیرچه‌ای که دارای خاموتگذاری دقیق، منظم و منطبق با طراحی باشد، در برابر بارهای چرخه‌ای و دینامیکی مثل زلزله از عملکرد بهتر و کنترل تغییر شکل بیشتر برخوردار خواهد بود. به‌عبارتی، خاموتها به‌عنوان بخشی از جزئیات سازه‌ای، ارتباط مستقیم با رفتار لرزه‌ای و شکل‌پذیری نهایی سازه دارند.
در سازه‌های بتنی، استفاده از اجزای تقویتی نقش مهمی در افزایش ایمنی و پایداری دارد. خاموت، به‌عنوان یکی از اصلی‌ترین المان‌های فولادی در آرماتوربندی، وظیفه مهار نیروهای جانبی و حفظ انسجام میلگردهای طولی را برعهده دارد، دانستن ویژگی‌ها و نحوه درست اجرای خاموت در ساختمان، کمک‌به‌سزایی در تقویت هرچه بهتر ساختمان می‌کند:
بیشتر بخوانیداصول فنی خاموتگذاری در تیرچهها

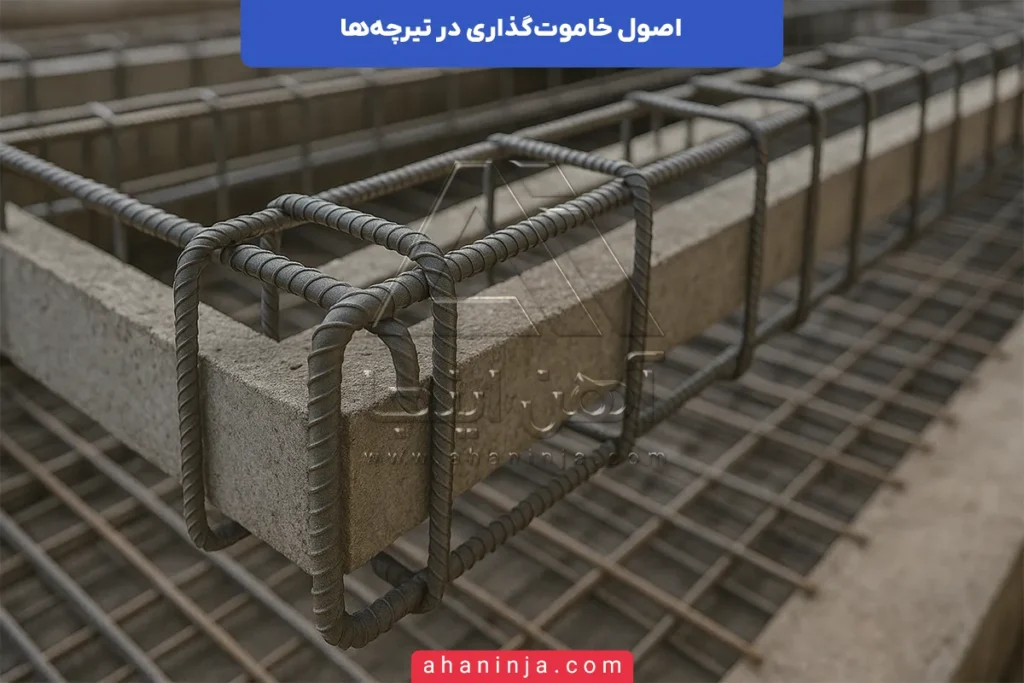

خاموتگذاری در تیرچهها یکی از مهمترین فرآیندهای آرماتوربندی در سازه‌های بتنی محسوب میشود که اجرای صحیح آن نیازمند شناخت دقیق ضوابط طراحی، الزامات آیین‌نامه‌ای و اصول اجرایی است. در ادامه، مهمترین اصول فنی خاموتگذاری در تیرچهها به‌صورت دقیق و کاربردی تشریح میشود:
- انتخاب قطر مناسب خاموتها
قطر میلگرد مورد استفاده در خاموت باید با توجه به بار وارده، طول دهانه، نوع سقف، محل قرارگیری تیرچه در سازه و نوع کاربری انتخاب شود. معمولاً در تیرچههای با دهانه کوتاه و بار مرده کم، از میلگردهای ۶ یا ۸ استفاده میشود، در حالی‌که برای دهانه‌های بلند یا محل‌هایی با بارگذاری بیشتر، استفاده از خاموت با قطر ۱۰ یا حتی ۱۲ میلیمتر ضروری است. انتخاب نامتناسب قطر خاموت ممکن است منجر به افزایش وزن سازه، مصرف بیش از حد بتن یا کاهش مقاومت برشی شود. - رعایت فواصل مجاز بین خاموتها
بر اساس آییننامه بتن ایران و استانداردهای بین‌المللی، حداکثر فاصله بین خاموتها نباید از مقادیر تعیین‌شده فراتر رود. این مقدار معمولاً کوچک‌ترین عدد بین ۳۰ سانتیمتر یا d/2 (نصف ارتفاع مقطع تیرچه) است. در نواحی بحرانی مانند نزدیک تکیه‌گاه‌ها که نیروهای برشی به بیشترین مقدار خود می‌رسند، این فاصله باید کاهش یابد تا از گسترش ترک‌های مورب و برش ناگهانی جلوگیری شود. - جانمایی صحیح خاموت در مقطع تیرچه
خاموتها باید به‌گونه‌ای درون تیرچه قرار گیرند که تمام میلگردهای کششی و فشاری را به‌درستی دربرگیرند و تداخلی با سایر آرماتورها نداشته باشند. قرارگیری نامناسب خاموت می‌تواند باعث خارج شدن میلگرد از ناحیه موثر، کاهش پوشش بتن و ضعف در عملکرد سازه‌ای شود. در مقاطع خاص، به‌خصوص تیرچههای دوبل یا دارای میلگرد تقویتی اضافی، جانمایی خاموت باید با بررسی دقیق پلان آرماتوربندی انجام شود. - طراحی صحیح طول مهاری خاموتها
طول مهاری یا اورلپ در محل اتصال یا انتهای خاموت باید به اندازه کافی باشد تا از باز شدن یا جابه‌جایی آن در حین بتن‌ریزی یا در طول عمر سازه جلوگیری شود. این مقدار معمولاً حداقل ۱۰ برابر قطر میلگرد در نظر گرفته میشود. در صورتی که طول مهاری ناکافی باشد، گره خاموت باز شده و خاموت عملکرد خود را در مهار نیروهای جانبی از دست خواهد داد. - خم‌کاری دقیق در زوایای استاندارد
نقاط خم خاموت باید با زاویه‌های استاندارد (معمولاً ۹۰ یا ۱۳۵ درجه) و با شعاع خم مناسب اجرا شوند تا از تمرکز تنش در این نقاط جلوگیری گردد. خم‌های تند یا غیرمجاز باعث تضعیف مقطع میلگرد و افزایش احتمال شکست در محل خم خواهد شد. استفاده از دستگاه خم‌کن دقیق برای این منظور توصیه میشود. - اتصال مطمئن خاموت به میلگردهای طولی
خاموتها باید به‌وسیله سیم آرماتوربندی به‌طور کامل و محکم به میلگردهای طولی بسته شوند. این اتصال باید در تمامی گوشه‌های خاموت انجام شود تا از جابه‌جایی آن در حین حمل‌ونقل، نصب یا بتن‌ریزی جلوگیری شود. در پروژه‌هایی که از ویبره با شدت بالا استفاده میشود، این اتصال باید با دقت و استحکام بیشتری اجرا شود. - رعایت پوشش بتن اطراف خاموتها
برای جلوگیری از خوردگی و ایجاد اتصال مناسب بین بتن و میلگرد، خاموت باید در داخل تیرچه به‌گونه‌ای جانمایی شود که حداقل ۲.۵ سانتیمتر پوشش بتنی در همه جهات اطراف آن رعایت گردد. در صورتی‌که پوشش ناکافی باشد، بتن دچار ترک‌های سطحی شده و احتمال زنگ‌زدگی خاموتها در بلندمدت افزایش می‌یابد. - افزایش تراکم خاموت در نواحی بحرانی
در محل‌هایی مانند نقاط تکیه‌گاهی، نواحی نزدیک به بازشوها، یا محل عبور داکت‌ها و تأسیسات، بارهای موضعی بیشتری به سازه وارد میشود. در این نواحی باید تراکم خاموتها افزایش یابد تا ظرفیت برشی مورد نیاز تأمین شود. این موضوع باید در نقشه‌های اجرایی دقیقاً مشخص شود و در حین اجرا به‌دقت رعایت گردد. - هماهنگی خاموت با سایر اجزای آرماتوربندی
خاموت باید به‌گونه‌ای طراحی و نصب شود که با میلگردهای تقویتی، سنجاقی‌ها و میلگردهای حرارتی تداخل نداشته باشد. در صورت بروز هم‌پوشانی، می‌توان با تغییر قطر، نحوه خم یا محل نصب، از بروز ازدحام میلگردی در مقطع جلوگیری کرد. - کنترل نهایی و تأیید مهندس ناظر
پیش از بتن‌ریزی، جانمایی، تعداد، فاصله و نحوه نصب خاموتها باید توسط مهندس ناظر پروژه کنترل و تأیید شود. هرگونه مغایرت با نقشه‌های اجرایی باید اصلاح شده و در صورت لزوم مستندسازی شود تا از بروز خطاهای سازه‌ای در آینده جلوگیری گردد.
فاصله خاموتها یکی از مهمترین عوامل در تعیین عملکرد برشی و شکل‌پذیری سازه‌های بتن‌آرمه است. این فاصله اگر به‌درستی تعیین نشود، می‌تواند منجر به کاهش ایمنی سازه، گسترش ترک‌ها و ضعف در کنترل نیروهای جانبی شود، در این مقاله به بررسی دقیق تأثیر فاصله خاموتها بر عملکرد سازه، اصول طراحی، ضوابط آیین‌نامه‌ای و نکات اجرایی می‌پردازیم:
بیشتر بخوانیدروشهای اجرای خاموت در تیرچهها
اجرای خاموت در تیرچهها بسته به نوع سیستم سازه‌ای، روش ساخت سقف، تجهیزات موجود در پروژه، و حجم عملیات ساختمانی می‌تواند به روش‌های مختلفی انجام شود. هر کدام از این روش‌ها مزایا و محدودیت‌های خاص خود را دارند و انتخاب آن‌ها باید بر اساس شرایط اجرایی، اقتصادی و الزامات فنی پروژه صورت گیرد.
در حالت کلی، خاموتگذاری در تیرچهها به سه روش عمده اجرا میشود:

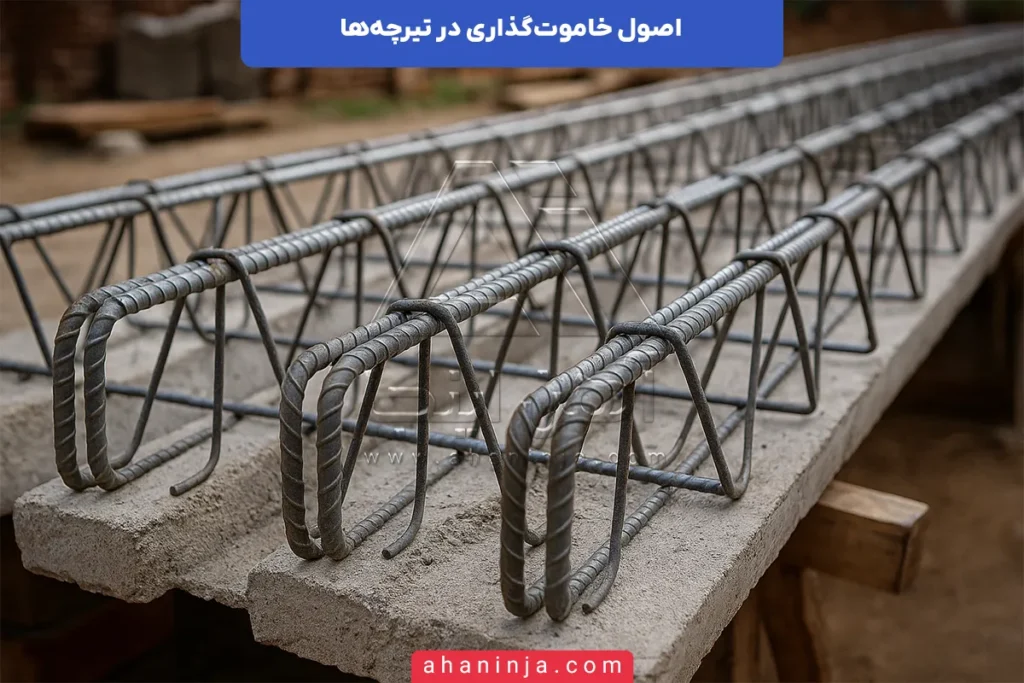

- خاموتگذاری در تیرچههای پیشساخته
در این روش، فرآیند خاموتگذاری در مرحله ساخت تیرچه و قبل از بتن‌ریزی انجام میشود. خاموتها در کارخانه به‌صورت منظم در قالب‌ها جای‌گذاری می‌شوند و با استفاده از جوش یا سیم آرماتوربندی به میلگردهای اصلی متصل می‌شوند. در تیرچههای خرپایی، خاموتها عموماً بخشی از سازه خرپا را نیز تشکیل می‌دهند.
مزیت اصلی این روش، کنترل دقیق کیفیت و سرعت بالای تولید است. چون همه چیز در محیط کنترل‌شده انجام میشود، احتمال خطای اجرایی کاهش یافته و ابعاد دقیق‌تری حاصل میشود. این روش برای پروژه‌های انبوه‌سازی و صنعتی که نیاز به سرعت بالا و دقت در تولید دارند، بسیار مناسب است.
با این حال، در صورت نیاز به تغییرات جزئی در محل پروژه یا در صورت اجرای سقف‌های با طراحی خاص، انعطاف‌پذیری این روش محدود است و معمولاً نیازمند سفارش جدید خواهد بود. - خاموتگذاری در تیرچههای بتن‌ریزی درجا
در این روش، تیرچهها به‌صورت کامل در محل پروژه ساخته می‌شوند. خاموتها پس از نصب میلگردهای طولی، با رعایت فواصل مشخص، در محل پروژه نصب و بسته می‌شوند. اجرای این فرآیند نیازمند نیروی انسانی ماهر و نظارت دقیق است، زیرا هرگونه خطا در فاصله‌گذاری یا اتصال می‌تواند منجر به عملکرد ناقص سازه شود.
یکی از مزایای این روش، انعطاف بالا در اجراست. در صورت نیاز به تغییر جزئی در طول تیرچه، تراکم خاموت یا اضافه‌کردن آرماتورهای کمکی، امکان انجام آن وجود دارد. همچنین، در پروژه‌هایی با هندسه خاص سقف یا سازه‌های سفارشی، این روش راهکار مناسبی است.
از سوی دیگر، این روش زمان‌برتر بوده و احتمال جابه‌جایی خاموتها در حین بتن‌ریزی بیشتر است، مگر اینکه اتصال آن‌ها به‌صورت دقیق و محکم اجرا شود.
- استفاده از خاموت آماده خم‌کاری‌شده
در این روش، خاموتها در کارگاه یا کارخانه، با دستگاه خم‌کاری و طبق نقشه‌های اجرایی، آماده می‌شوند. سپس این خاموتها به محل پروژه حمل شده و در زمان اجرای آرماتوربندی، در محل نصب می‌گردند. این خاموتها می‌توانند به‌صورت U، L یا بسته کامل طراحی شوند و در ابعاد بسیار دقیق تولید می‌گردند.
مزایای این روش شامل کاهش زمان اجرای پروژه، افزایش دقت در خم‌کاری، و کاهش خطای انسانی در محل اجراست. علاوه بر آن، چون خاموتها از قبل آماده هستند، فرآیند نصب آن‌ها سریع‌تر و با نظم بیشتری انجام میشود.
البته این روش نیازمند هماهنگی کامل بین بخش طراحی، تولید و اجراست. در صورت وجود خطا در اندازه‌گیری یا طراحی، اصلاح خاموتها در محل کار دشوارتر خواهد بود. همچنین باید فضای مناسب برای انبار و نگهداری خاموتهای آماده در محل پروژه در نظر گرفته شود تا از آسیب احتمالی در هنگام جابه‌جایی جلوگیری شود.
الزامات آیین‌نامه‌ای در خاموتگذاری تیرچهها
خاموتگذاری در تیرچهها باید مطابق با ضوابط آیین‌نامه‌ای انجام شود تا بتواند ظرفیت لازم برای مقاومت برشی، کنترل ترک‌ها و تأمین پایداری مقطع را فراهم کند. در آییننامه بتن ایران (آبا) و استانداردهای بین‌المللی مانند ACI 318، موارد مشخصی برای نحوه خاموتگذاری در اعضای خمشی نظیر تیرچهها ارائه شده است. در ادامه مهمترین این ضوابط را به‌صورت فنی بررسی می‌کنیم:
- حداکثر فاصله مجاز بین خاموتها
مطابق آییننامه، فاصله بین خاموتها نباید از کوچک‌ترین مقدار بین d/2 (نصف ارتفاع تیرچه) یا ۳۰ سانتیمتر بیشتر شود. این محدودیت به‌منظور جلوگیری از گسترش ترک‌های مورب و شکست برشی ناگهانی اعمال میشود. اگر فاصله بین خاموتها بیش از مقدار مجاز باشد، مقطع بتن توانایی تحمل برش را از دست می‌دهد و خاموتها نمی‌توانند عملکرد مناسب خود را ایفا کنند. - افزایش تراکم خاموت در نواحی بحرانی (تکیه‌گاه‌ها)
در محل‌هایی که نیروی برشی حداکثر است، مانند ¼ ابتدایی و انتهایی طول دهانه تیرچه (نواحی نزدیک تکیهگاه)، آییننامه الزام می‌کند که خاموتها با فاصله کم‌تری نصب شوند. در این مناطق، فاصله خاموتها باید تا حدود ۱۰ الی ۱۵ سانتیمتر کاهش یابد تا از ایجاد شکست برشی سریع جلوگیری شود. این مورد به‌ویژه در تیرچه‌هایی با بارگذاری بالا یا دهانه‌های بلند اهمیت بیشتری پیدا می‌کند. - حداقل مقدار آرماتور عرضی (خاموت) لازم
در آیین‌نامه‌ها مقدار حداقل خاموت برای جلوگیری از شکست ترد بتن تعیین شده است. در صورت استفاده از خاموت کمتر از مقدار تعیین‌شده، حتی اگر مقطع از نظر خمشی ایمن باشد، ممکن است در برابر برش آسیب‌پذیر شود. این حداقل مقدار باید براساس مقاومت مشخصه بتن، تنش تسلیم فولاد و ابعاد مقطع تیرچه محاسبه شود. - نحوه قرارگیری خاموت نسبت به میلگردهای طولی
خاموتها باید به‌گونه‌ای قرار گیرند که تمام میلگردهای کششی و فشاری تیرچه را دربر بگیرند. به عبارت دیگر، خاموت باید اطراف میلگردهای اصلی خمیده شود و به‌درستی به آن‌ها بسته شود. قرارگیری ناقص یا اتصال ضعیف خاموتها می‌تواند منجر به از دست رفتن مهار جانبی میلگردها و در نهایت ناپایداری موضعی در عملکرد سازه شود. - الزامات شکل و خم خاموتها
طبق ضوابط آیین‌نامه‌ای، در نقاطی که خاموت با بتن تماس دارد یا احتمال ترک‌خوردگی بالاست، باید از خم ۱۳۵ درجه برای جلوگیری از باز شدن استفاده شود. همچنین شعاع خم نباید کمتر از ۴ برابر قطر میلگرد باشد تا تمرکز تنش در محل خم کاهش یابد. استفاده از خم‌های ناصحیح یا خیلی تند، موجب ضعف موضعی در عملکرد برشی میشود. - پوشش بتنی اطراف خاموتها
خاموتها باید در محل خود طوری جانمایی شوند که در اطراف آن‌ها حداقل ۲.۵ سانتیمتر پوشش بتنی فراهم باشد. این پوشش برای محافظت در برابر خوردگی، اطمینان از چسبندگی مناسب و افزایش عمر مفید مقطع ضروری است. در صورت کم بودن این پوشش، میلگردها در معرض رطوبت، هوای خورنده و تغییرات دما قرار می‌گیرند و احتمال زنگ‌زدگی افزایش می‌یابد. - استفاده از خاموت بسته یا مارپیچ در شرایط خاص
آییننامه توصیه می‌کند در تیرچه‌هایی که در معرض بارهای دینامیکی، ضربه‌ای یا زلزله هستند، از خاموتهای بسته یا مارپیچ استفاده شود. این نوع خاموتها در مقایسه با خاموتهای باز، مقاومت بیشتری در برابر باز شدن، جابه‌جایی و کاهش عملکرد تحت بارگذاری چرخه‌ای دارند. - کنترل کیفیت اجرایی و تأیید مهندس ناظر
اجرای خاموت باید با دقت بالا انجام شود و مطابق نقشه‌های اجرایی باشد. مهندس ناظر موظف است پیش از بتن‌ریزی، فاصله، محل قرارگیری، اتصال، و نوع خاموتها را بازرسی و تأیید نماید. هرگونه مغایرت با نقشه باید اصلاح شده و مستندسازی شود. کنترل اجرایی یکی از مهمترین ابزارهای تضمین عملکرد صحیح خاموتگذاری است.
فاصله خاموتها یکی از مهمترین عوامل در تعیین عملکرد برشی و شکل‌پذیری سازه‌های بتن‌آرمه است. این فاصله اگر به‌درستی تعیین نشود، می‌تواند منجر به کاهش ایمنی سازه، گسترش ترک‌ها و ضعف در کنترل نیروهای جانبی شود، در این مقاله به بررسی دقیق تأثیر فاصله خاموتها بر عملکرد سازه، اصول طراحی، ضوابط آیین‌نامه‌ای و نکات اجرایی می‌پردازیم:
بیشتر بخوانیداشتباهات رایج در خاموتگذاری تیرچهها
اجرای خاموت در تیرچهها به‌ظاهر ساده است، اما در عمل، کوچک‌ترین بی‌دقتی می‌تواند عملکرد سازه‌ای عضو را به‌شدت تحت تأثیر قرار دهد. بسیاری از شکست‌های برشی و ترک‌خوردگی‌های موضعی در سقف‌ها، ریشه در خطاهای اجرایی خاموتگذاری دارند. در ادامه، مهمترین اشتباهات رایج در اجرای خاموت تیرچهها با تشریح فنی ارائه شده‌اند:
- رعایت نکردن فاصله مجاز بین خاموتها
یکی از شایع‌ترین اشتباهات، اجرای خاموتها با فواصل بیشتر از حد مجاز است. وقتی فاصله بین خاموتها از مقادیر تعیین‌شده در آییننامه (معمولاً d/2 یا ۳۰ سانتیمتر) بیشتر باشد، مقاومت برشی تیرچه کاهش می‌یابد و احتمال بروز ترک‌های مورب، شکست برشی ناگهانی و کمانش میلگردهای کششی افزایش می‌یابد. - استفاده از خاموت با قطر نامناسب
در بسیاری از پروژه‌ها، برای صرفه‌جویی در هزینه یا به‌دلیل اشتباه در تفسیر نقشه‌ها، از خاموت‌هایی با قطر کمتر یا بیشتر از مقدار طراحی‌شده استفاده میشود. استفاده از خاموت نازک‌تر ممکن است نتواند برش طراحی‌شده را مهار کند، و استفاده از خاموت ضخیم‌تر نیز باعث ازدحام آرماتور و کاهش کیفیت بتن‌ریزی خواهد شد. - عدم بستن محکم خاموت به میلگردهای طولی
یکی از وظایف اصلی خاموت، مهار جانبی میلگردهای طولی در برابر کمانش است. اگر خاموت به‌درستی و با سیم آرماتوربندی محکم به میلگردهای اصلی بسته نشود، در زمان بتن‌ریزی یا ویبره، از جای خود جابه‌جا شده و تأثیر سازه‌ای خود را از دست می‌دهد. این مورد، یکی از دلایل پنهان کاهش عملکرد برشی تیرچهها در پروژه‌های اجراشده است. - قرارگیری اشتباه خاموت در مقطع
در برخی موارد، خاموتها به‌جای اینکه در محل صحیح و در اطراف میلگردهای کششی و فشاری قرار گیرند، با زاویه یا تراز نامناسب نصب می‌شوند یا از محل خود فاصله دارند. این مسئله باعث میشود که خاموت به‌درستی در باربری مقطع شرکت نکند و مقاومت لازم را تأمین نکند. در چنین شرایطی، خطر شکست موضعی به‌ویژه در نزدیکی تکیه‌گاه‌ها بالا می‌رود. - استفاده از خاموتهای زنگ‌زده، ترک‌خورده یا دارای خم غیرمجاز
گاهی در کارگاه‌های ساختمانی، از خاموت‌هایی که قبلاً خم شده، ذخیره شده یا در معرض رطوبت بوده‌اند استفاده میشود. زنگ‌زدگی سطحی زیاد، ترک‌خوردگی در محل خم، یا خمش غیرمجاز از مواردی است که به‌هیچ‌وجه نباید نادیده گرفته شوند. این خاموتها اتصال مناسبی با بتن ایجاد نمی‌کنند و طول عمر سازه را کاهش می‌دهند. - نادیده گرفتن نواحی بحرانی در خاموتگذاری
در بسیاری از پروژه‌ها، تیم اجرایی بدون توجه به نقشه‌ها یا بارگذاری، خاموتها را با فاصله یکنواخت در کل طول تیرچه اجرا می‌کنند. این در حالی است که آیین‌نامه‌ها تأکید می‌کنند که در نزدیکی تکیه‌گاه‌ها، تراکم خاموت باید بیشتر باشد. بی‌توجهی به این موضوع موجب میشود نقاطی که بیشترین نیاز به مهار برشی دارند، عملکرد ضعیفی از خود نشان دهند. - پوشش بتنی ناکافی در اطراف خاموتها
یکی از اشتباهات اجرایی جدی، چسبیدن خاموت به قالب یا نزدیک بودن بیش از حد آن به سطح بتن است. این اتفاق معمولاً در صورت استفاده نکردن از اسپیسرهای مناسب یا قالب‌گذاری غیراصولی رخ می‌دهد. کم بودن پوشش بتنی منجر به زنگ‌زدگی، ترک‌خوردگی سطح بتن، و کاهش دوام سازه در برابر عوامل محیطی خواهد شد. - عدم بازبینی و کنترل خاموتها قبل از بتن‌ریزی
در بسیاری از پروژه‌ها، پس از اتمام نصب خاموتها، بازبینی دقیق و فنی توسط مهندس ناظر یا سرپرست کارگاه انجام نمی‌شود. این غفلت باعث میشود خطاهایی مثل جابه‌جایی، فاصله نادرست، یا خاموتهای ناقص به مرحله بتن‌ریزی برسند و دیگر امکان اصلاح آن‌ها وجود نداشته باشد. - بی‌توجهی به شکل و زاویه خم خاموتها
در نقاطی که خاموت باید با زاویه خمیده شود (معمولاً ۹۰ یا ۱۳۵ درجه)، رعایت حداقل شعاع خم الزامی است. در صورتی که خم با زاویه تند یا شعاع کم انجام شود، میلگرد دچار تَرَک‌خوردگی یا ضعف مکانیکی میشود که در عملکرد درازمدت سازه مشکل ایجاد می‌کند. - عدم هماهنگی بین تیم طراحی و تیم اجرایی
گاهی به‌دلیل نبود ارتباط مؤثر بین مهندسان طراح، ناظر و مجریان کارگاهی، نقشه‌های سازه‌ای به‌درستی تفسیر نمی‌شوند یا درک کاملی از علت استفاده از خاموت در نواحی خاص وجود ندارد. این موضوع منجر به اجرای سطحی و غیرهدفمند خاموتگذاری میشود که نمی‌تواند عملکرد مورد انتظار را تأمین کند.
نکات اجرایی خاموتگذاری در تیرچهها
در کنار طراحی اصولی و رعایت ضوابط آیین‌نامه‌ای، اجرای درست خاموتگذاری در تیرچهها نقش کلیدی در عملکرد نهایی سازه دارد. بسیاری از خطاهای سازه‌ای در پروژه‌های بتنی نه به‌دلیل طراحی نادرست، بلکه به‌علت بی‌دقتی در اجرا یا عدم توجه به جزئیات اجرایی رخ می‌دهند. در ادامه، مهمترین نکات اجرایی که باید در زمان خاموتگذاری در تیرچهها رعایت شود به‌صورت فنی تشریح می‌گردد:
- استفاده از گیج یا متر برای کنترل فواصل خاموتها
در زمان نصب خاموتها، فاصله بین آن‌ها باید به‌صورت دقیق اندازه‌گیری و کنترل شود. استفاده از گیج‌های فاصله یا متر دقیق در حین اجرا از خطای انسانی جلوگیری کرده و از رعایت فاصله‌های تعیین‌شده در نقشه‌ها اطمینان حاصل میشود. این کار به‌ویژه در نواحی بحرانی مانند نزدیکی تکیه‌گاه‌ها اهمیت بیشتری دارد. - بستن خاموتها با سیم آرماتوربندی استاندارد و گره‌های مناسب
خاموت باید با استفاده از سیم نرم آنیل‌شده مخصوص آرماتوربندی و به روش گره‌زدن مارپیچی یا صلیبی بسته شود. گره‌ها باید محکم بوده و در محل‌هایی قرار بگیرند که احتمال باز شدن آن‌ها در زمان بتن‌ریزی یا ویبره وجود نداشته باشد. همچنین، گره‌ها نباید موجب جابه‌جایی خاموت یا کج شدن آن شوند. - استفاده از اسپیسر برای حفظ پوشش بتنی خاموتها
برای جلوگیری از تماس مستقیم خاموت با قالب چوبی یا فلزی و اطمینان از ایجاد پوشش بتنی مناسب در اطراف خاموت، باید از اسپیسرهای پلاستیکی یا بتنی با ارتفاع مناسب استفاده شود. این اسپیسرها مانع از تغییر موقعیت خاموت در زمان بتن‌ریزی می‌شوند و باعث محافظت در برابر خوردگی در بلندمدت خواهند شد. - کنترل افقی و عمودی بودن خاموتها در راستای تیرچه
خاموتها باید به‌صورت عمود بر محور طولی تیرچه و کاملاً افقی در یک راستا نصب شوند. هرگونه کجی یا چرخش خاموت در زمان اجرا ممکن است باعث کاهش عملکرد آن در تحمل نیروهای برشی یا تضعیف یکنواختی توزیع تنش در مقطع شود. - پرهیز از خم یا تغییر شکل خاموت پس از نصب
پس از قرارگیری خاموتها در جای خود، به‌هیچ‌عنوان نباید آن‌ها خم، باز یا جابه‌جا شوند. این اقدام ممکن است موجب کاهش مقاومت مکانیکی خاموت و تخریب ناحیه خم شود که در آینده باعث ترک‌خوردگی یا افت عملکرد سازه‌ای خواهد شد. در صورت نیاز به اصلاح، خاموت باید از مدار خارج شده و تعویض گردد. - نصب خاموتها از نواحی بحرانی به سمت میانه دهانه
در فرآیند نصب، ابتدا باید خاموتها در محل‌های پرتنش مانند نزدیک تکیه‌گاه‌ها با فواصل کم نصب شده و سپس با افزایش تدریجی فاصله، به سمت میانه دهانه ادامه داده شود. این روش باعث تسهیل در رعایت فواصل متغیر طبق نقشه‌های اجرایی و استانداردهای طراحی میشود. - بازرسی چشمی و تراز کردن پیش از بتن‌ریزی
پس از اتمام نصب خاموتها، باید یک مرحله بازرسی دقیق توسط مهندس ناظر یا سرپرست کارگاه انجام گیرد. در این بازرسی، مواردی نظیر موقعیت مکانی، راستای نصب، استحکام اتصالات، یکنواختی فاصله‌ها و مطابقت با نقشه کنترل می‌شوند. هرگونه ایراد یا مغایرت باید پیش از بتن‌ریزی اصلاح گردد. - عدم استفاده از خاموت آسیب‌دیده یا دارای زنگ‌زدگی شدید
خاموت‌هایی که دچار زنگ‌زدگی شدید، خمش غیرمجاز، ترک یا لهیدگی در نقاط خم هستند نباید در آرماتوربندی استفاده شوند. این خاموتها قابلیت چسبندگی با بتن را کاهش داده و باعث ضعف موضعی در عملکرد برشی تیرچه خواهند شد. - مستندسازی و عکسبرداری از مراحل اجرای خاموتگذاری
در پروژه‌های مهم یا حساس، توصیه میشود که مراحل خاموتگذاری به‌صورت تصویری مستندسازی شود. این تصاویر می‌توانند در زمان تحویل پروژه، بازرسی ناظر یا حتی بررسی‌های بعدی مورد استفاده قرار گیرند و شفافیت اجرایی پروژه را بالا ببرند. - هماهنگی تیم اجرایی با نقشه‌خوانی دقیق
تیم اجرا باید به‌طور کامل به نقشه‌های سازه‌ای، جزئیات آرماتوربندی و فواصل خاموتها مسلط باشد. پیش از شروع عملیات نصب، باید جلسه‌ای بین مهندس ناظر و نیروهای آرماتوربند برگزار شده و نکات کلیدی نقشه به‌صورت دقیق برای آن‌ها توضیح داده شود تا از اجرای نادرست جلوگیری گردد.
جدول مقایسه روش‌های اجرای خاموت در تیرچهها
| روش اجرا | مزایا | معایب |
|---|---|---|
| پیشساخته | دقت بالا، کیفیت کنترل‌شده | محدودیت در تغییرات پروژه |
| درجا | انعطاف بالا در پروژه‌های خاص | نیاز به دقت بالا و زمان‌بر بودن |
| خاموت آماده خم‌کاری‌شده | سرعت اجرا، کاهش خطای انسانی | نیاز به ابزار خم‌کاری دقیق |
قیمت روز خاموت چقدر است؟
در حال حاضر دانستن قیمت روز خاموت برای محاسبه هر چه بهتر هزینه‌های پروژه و همچنین برنامه‌ریزی دقیق‌تر امری ضروری است و ما در آهن اینجا قیمت انواع مقاطع فولادی از جمله قیمت روز میلگرد و قیمت روز خاموت را ارائه می‌کنیم:
خاموت آماده، یکی از اصلی‌ترین اجزای آرماتوربندی سازه‌هاست که در انواع ساده و مهندسی، با سایزها و آنالیزهای مختلف در بازار عرضه میشود، برای انتخاب خاموت مناسب و مدیریت بهینه هزینه‌ها، اطلاع از قیمت روز خاموت یک ضرورت فنی و اقتصادی محسوب میشود:
مشاهده قیمت روز خاموتجمعبندی
در این مقاله بررسی کردیم که خاموتگذاری در تیرچهها یکی از فرآیندهای کلیدی در آرماتوربندی سازه‌های بتنی است که نقش مهمی در تحمل نیروهای برشی و پایداری سازه دارد. رعایت اصول طراحی، ضوابط آیین‌نامه‌ای و دقت در اجرا از موارد حیاتی در افزایش کیفیت این فرآیند است. همچنین، آگاهی از قیمت‌های روز میلگرد و خاموت در انتخاب بهترین روش اجرایی و مدیریت هزینه‌ها بسیار مؤثر است.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است. کارشناسان مجرب و حرفه‌ای آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. چرا خاموتگذاری در تیرچه اهمیت دارد؟
خاموتگذاری باعث افزایش مقاومت برشی، مهار کمانش میلگردها و جلوگیری از ترک در بتن میشود که برای دوام و ایمنی سازه ضروری است. -
2. چه نوع خاموتی برای تیرچه مناسب است؟
خاموتهای بسته یا مارپیچ با قطر مناسب (معمولاً ۶ تا ۱۰ میلیمتر) بسته به نوع بارگذاری و ابعاد تیرچه مناسب هستند. -
3. فاصله خاموتها در تیرچهها چقدر باید باشد؟
طبق آییننامه، فاصله خاموتها نباید بیشتر از ۳۰ سانتیمتر یا نصف ارتفاع مقطع باشد؛ در نواحی تکیهگاه باید کاهش یابد. -
4. آیا خاموتگذاری در تیرچههای پیشساخته و درجا تفاوت دارد؟
بله، در تیرچههای پیشساخته در کارخانه انجام میشود و در تیرچههای درجا به دقت نیروی انسانی در محل پروژه بستگی دارد. -
5. مهمترین خطای اجرایی در خاموتگذاری تیرچهها چیست؟
عدم رعایت فاصله استاندارد، استفاده از خاموت با قطر نامناسب، یا نصب غیر دقیق از رایجترین خطاها هستند.
