خطاهای میلگردگذاری در سازه + روش‌های جلوگیری
میلگردگذاری یکی از مراحل بسیار حساس و تعیین‌کننده در اجرای سازه‌های بتنی است. اجرای نادرست این بخش می‌تواند منجر به کاهش عمر مفید، ترک‌های سازهای و حتی خطر ریزش ساختمان شود. دقت، مهارت اجرایی و نظارت مهندسی در این مرحله، نقش بسیار مهمی در تضمین عملکرد نهایی سازه ایفا می‌کنند.
دانستن قیمت روز میلگرد برای تهیه به‌موقع و دقیق مصالح، محاسبه هزینه‌ها و جلوگیری از تأخیرهای اجرایی اهمیت بالایی دارد.
در این مقاله به بررسی خطاهای رایج در میلگردگذاری سازه‌ها، علل بروز این خطاها و روش‌های جلوگیری از آن‌ها می‌پردازیم. پس در ادامه با آهن اینجا همراه باشید.

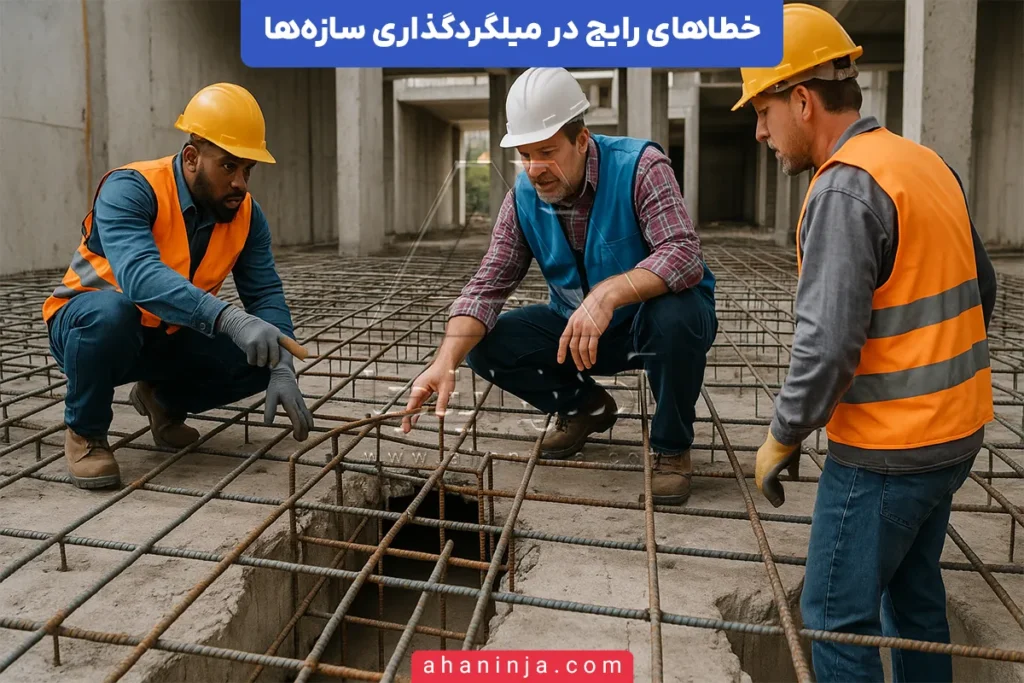

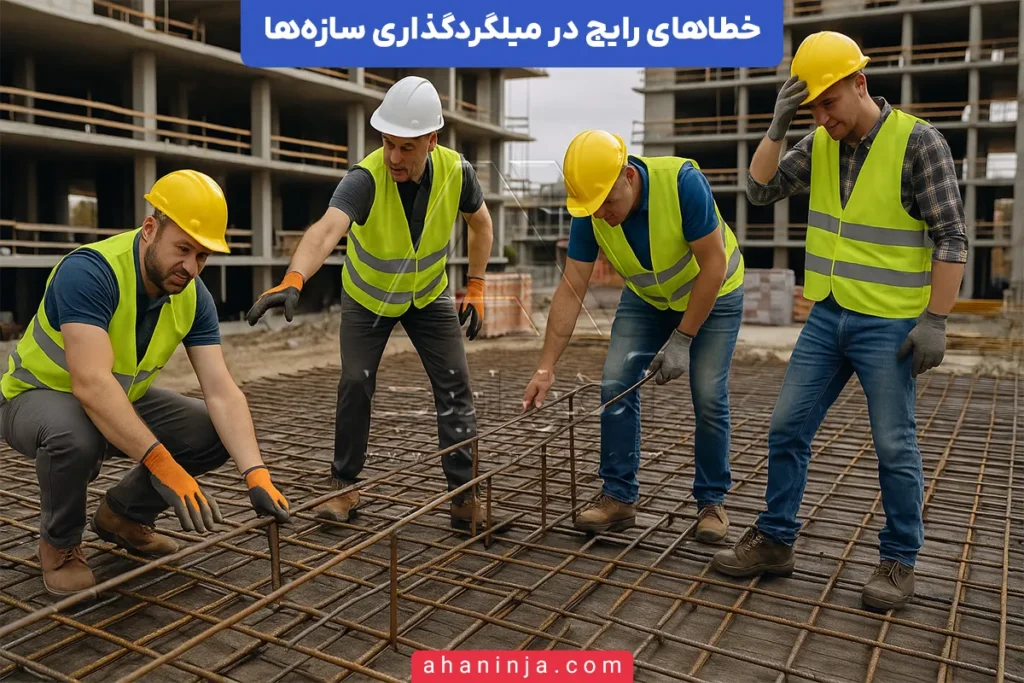

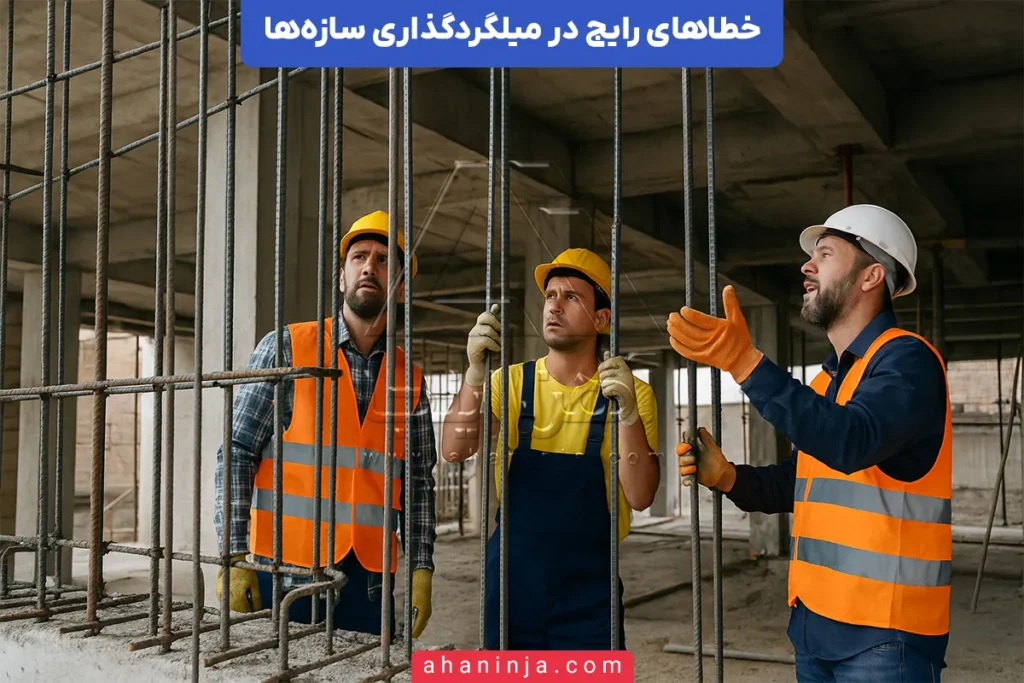

خطاهای رایج در میلگردگذاری سازه‌ها
میلگردگذاری اگرچه فرآیندی ساده به‌نظر می‌رسد، اما در عمل جزئیات بسیار حساسی دارد که بیتوجهی به آن‌ها می‌تواند منجر به ضعف جدی در عملکرد سازه شود. متأسفانه در بسیاری از پروژه‌های عمرانی، به‌دلیل نبود آموزش کافی یا نظارت دقیق، خطاهایی در این مرحله اتفاق می‌افتد که در بلندمدت آسیب‌های قابل‌توجهی به سازه وارد می‌کند. این خطاها میتوانند از محل نامناسب وصله‌ها گرفته تا خمکاری اشتباه یا استفاده از میلگردهای زنگزده متغیر باشند. در ادامه به مهم‌ترین این خطاها و اثرات آن‌ها خواهیم پرداخت:
عدم رعایت فاصله استاندارد بین میلگردها
یکی از مهم‌ترین اصول در اجرای میلگردگذاری، رعایت فاصله استاندارد بین میلگردها است؛ موضوعی که متأسفانه در بسیاری از پروژه‌ها نادیده گرفته میشود. فاصله میلگردها، نه‌تنها بر عملکرد مکانیکی عضو بتنی تأثیر دارد، بلکه مستقیماً با کیفیت بتنریزی و دوام سازه در بلندمدت مرتبط است.
وقتی فاصله بین میلگردها کمتر از حد استاندارد باشد، بتن به‌درستی بین آرماتورها نفوذ نمی‌کند. این عدم نفوذ، منجر به تشکیل حفره‌های هوایی (void) و ایجاد نقاط ضعیف در مقطع بتن میشود. در این شرایط، بتن کاور اطراف میلگرد به ضخامت کافی نمی‌رسد و میلگردها در معرض مستقیم رطوبت و مواد خورنده قرار می‌گیرند. نتیجه این وضعیت، افزایش شدید احتمال خوردگی آرماتورها و کاهش دوام و ایمنی سازه است.
از طرف دیگر، اگر فاصله بین میلگردها بیش از حد باشد، پراکندگی مناسب میلگرد در مقطع از بین می‌رود و مقاومت سازهای به‌ویژه در برابر نیروهای کششی و برشی کاهش پیدا می‌کند. همچنین در چنین شرایطی، کنترل ترک‌های ناشی از جمع‌شدگی و تغییرات دمایی دشوارتر خواهد شد.
بر اساس آیین‌نامه‌های معتبر نظیر آبا (ایران) و ACI (آمریکا)، حداقل فاصله بین میلگردها باید به‌اندازه‌ای باشد که بتنریزی، تراکم و ویبره به‌راحتی قابل انجام باشد و هیچ مانعی برای عبور بتن تازه ایجاد نشود. این فاصله به عوامل مختلفی بستگی دارد، از جمله:
- قطر میلگرد مصرفی
با افزایش قطر میلگرد، حجم بیشتری از فضای بتن اشغال میشود و نیاز به فاصله بیشتر میان آرماتورها احساس میشود. برای مثال، استفاده از میلگردهای سایز ۲۵ یا ۳۲ در مقایسه با میلگرد ۱۲ یا ۱۴، فضای عبور بتن را محدودتر می‌کند و احتمال باقی‌ماندن حفره‌های هوا در میان میلگردها را بالا می‌برد. بر اساس آیین‌نامه‌ها، حداقل فاصله آزاد بین میلگردها نباید کمتر از قطر میلگرد باشد. اگر این فاصله رعایت نشود، تراکم بتن دشوار شده، نقاط ضعف در مقطع ایجاد میشود و عملکرد سازه در برابر بارهای وارده دچار اختلال خواهد شد. - نوع بتن و دانه‌بندی آن
اندازه سنگ‌دانه‌های بتن مستقیماً بر حداقل فاصله مورد نیاز بین میلگردها تأثیر می‌گذارد. بتن‌هایی که دارای سنگ‌دانه‌های درشت‌تر هستند، برای عبور از میان میلگردهای متراکم نیاز به فضای بیشتری دارند. چنانچه فاصله کافی بین آرماتورها نباشد، سنگ‌دانه‌ها در فضاهای خالی گیر می‌کنند، عبور بتن به‌درستی انجام نمی‌شود و پدیده‌هایی مانند جداشدگی و کرموشدگی در بتن ایجاد می‌گردد. طبق ضوابط، فاصله بین میلگردها باید حداقل ۱.۵ برابر حداکثر اندازه سنگ‌دانه باشد تا بتن به‌راحتی در اطراف آرماتورها جریان یابد و عمل آرماتوربندی به‌صورت فنی انجام شود. - موقعیت و نقش میلگرد در سازه
محل قرارگیری میلگرد و نوع عملکرد آن در عضو بتنی، نقش تعیین‌کننده‌ای در نحوه فاصله‌گذاری دارد. در تیرهای بتنی، میلگردهای کششی در بخش پایین مقطع قرار می‌گیرند و باید با دقت در محل تعیین‌شده با فاصله مناسب نصب شوند تا عملکرد خمشی مؤثر داشته باشند. در ستون‌ها که با بار محوری بالا مواجه‌اند، فاصله آرماتورها باید به‌گونه‌ای تنظیم شود که هم میلگردهای طولی در موقعیت مقاوم قرار گیرند و هم خاموت‌ها بتوانند به‌درستی آن‌ها را در بر بگیرند. همچنین در دیوارهای برشی یا سقف‌های دو‌جهته که دو لایه آرماتور به‌کار می‌رود، تنظیم دقیق فاصله آرماتورها برای جریان بتن و جلوگیری از درگیری آرماتورها با یکدیگر بسیار حیاتی است. - روش بتنریزی و نوع ویبره
نحوه بتنریزی و ابزارهای مورد استفاده برای تراکم بتن از عوامل مهم در تعیین فاصله میلگردها محسوب میشوند. اگر در پروژه‌ای از ویبراتورهای معمولی با قطر بالا استفاده شود، لازم است فاصله بین میلگردها به‌اندازه‌ای باشد که نوک ویبراتور بتواند بین آن‌ها به‌راحتی حرکت کرده و عمل تراکم را به‌درستی انجام دهد. در غیر این صورت، برخی نقاط بدون ویبره باقی می‌مانند و بتن در آن مناطق کرمو خواهد شد. در روش‌هایی مانند بتنریزی با پمپ یا استفاده از بتن‌های خودتراکم، جریان بتن روان‌تر است و میتوان فاصله‌ها را کمی کاهش داد، اما همچنان باید حداقل فاصله برای عبور بتن در نظر گرفته شود تا از بروز مشکلات اجرایی جلوگیری گردد.
به‌طور کلی، فاصله آزاد بین میلگردها نباید از موارد زیر کمتر باشد:
- قطر میلگرد مصرفی
- ۲.۵ سانتی‌متر
- ۱.۵ برابر حداکثر اندازه سنگ‌دانه بتن
عدم رعایت این استانداردها، ریسک فنی بزرگی برای پروژه محسوب میشود؛ چرا که اثر آن نه بلافاصله، بلکه در سال‌های بعد از بهره‌برداری، با ترک، نفوذ آب، خوردگی و حتی ریزش بخش‌هایی از سازه خود را نشان می‌دهد.
در نتیجه، استفاده از اسپیسرهای مناسب، رعایت نقشههای اجرایی، کنترل فاصله‌ها در حین نصب میلگرد و تأیید نهایی توسط ناظر مقیم، از جمله راهکارهای مؤثر برای جلوگیری از این خطای رایج و پرهزینه هستند.
میلگرد یکی از مهم‌ترین و پرکاربردترین مقاطع فولادی در صنعت ساخت‌وساز است. این محصول به دلیل مقاومت بالا در برابر کشش، نقش کلیدی در استحکام بتن دارد و از آن برای افزایش مقاومت سازه‌ها استفاده میشود، در این مقاله، به بررسی انواع میلگرد، ویژگی‌ها و کاربردهای آن می‌پردازیم:
بیشتر بخوانیداجرای اشتباه در محل وصله‌ها یا طول مهاری
در سازه‌های بتنی، میلگردها معمولاً به‌صورت شاخه‌های ۱۲ متری تأمین میشوند. اما در بسیاری از پروژه‌ها، طول عضو سازهای از این مقدار بیشتر است یا موقعیت اجرا اقتضا می‌کند که میلگردها در محل‌های خاصی به هم متصل شوند. این اتصال، که به آن وصله میلگرد گفته میشود، باید به‌صورت اصولی و در موقعیت مناسب اجرا گردد. در غیر این صورت، عملکرد سازه در برابر بارهای واردشده به‌شدت تضعیف شده و احتمال شکست موضعی و کلی وجود خواهد داشت.
یکی از بزرگ‌ترین خطاهای رایج در پروژه‌های اجرایی، قرار دادن وصله‌های میلگرد در نقاط بحرانی، نظیر میانه تیرها یا نزدیک ستون‌هاست. این نقاط، معمولاً بیشترین تنش کششی یا خمشی را تحمل می‌کنند و اگر وصله در این نواحی اجرا شود، انتقال تنش از یک میلگرد به میلگرد دیگر به‌خوبی انجام نمی‌شود. نتیجه آن، شکست در محل وصله، کاهش ظرفیت باربری عضو بتنی و ترک‌های سازهای خواهد بود.
نکته مهم دیگر، رعایت طول مهاری (Anchorage Length) است. برای اینکه میلگرد به‌طور کامل با بتن درگیر شود و نیروی کششی را به بتن منتقل کند، نیاز به یک طول مشخص دارد. اگر این طول کافی نباشد، چسبندگی میان میلگرد و بتن به‌درستی برقرار نمی‌شود و میلگرد درون بتن «لغزش» می‌کند. این لغزش، موجب ناپایداری سازه، افزایش تغییر شکل‌ها و در نهایت، کاهش شدید ایمنی میشود.
استانداردها و آیین‌نامه‌های مختلف، مقادیر مشخصی را برای طول مهاری ارائه کرده‌اند که بسته به قطر میلگرد، نوع بتن، پوشش میلگرد، سطح آج‌دار بودن و شرایط محیطی متفاوت است. به‌عنوان مثال، آیین‌نامه آبا توصیه می‌کند طول مهاری میلگرد کششی نباید کمتر از ۵۰ برابر قطر میلگرد باشد. این مقدار در صورت استفاده از میلگرد صاف یا شرایط محیطی خورنده بیشتر هم خواهد شد.
طول مهاری و وصله میلگرد از مباحث اساسی و کاربردی در طراحی و اجرای سازه‌های بتن‌آرمه محسوب میشوند که رعایت دقیق ضوابط مربوط به آن‌ها، نقش مهمی در ایمنی و عملکرد صحیح سازه دارد، در این مقاله به تعریف این دو مفهوم، بررسی فنی انواع آن‌ها، الزامات آیین‌نامه‌ای، تفاوت‌ها، نکات اجرایی و تأثیر آن‌ها بر هزینه پروژه می‌پردازیم:
بیشتر بخوانیداشتباه دیگری که در بسیاری از کارگاه‌ها دیده میشود، وصله زدن میلگردها به‌صورت هم‌زمان و در یک مقطع خاص است. در حالی‌که اصول فنی حکم می‌کند که وصله‌ها به‌صورت متناوب و با فاصله از یکدیگر انجام شوند تا تمرکز تنش در یک مقطع به‌وجود نیاید. این کار معمولاً با اصطلاح پخش کردن وصله‌ها (Staggering) شناخته میشود و به‌ویژه در تیرها و ستون‌های سازهای اهمیت بسیار زیادی دارد.
در پروژه‌هایی که این اصول رعایت نمی‌شود، حتی با بتنریزی با کیفیت و استفاده از میلگرد مناسب، ساختار نهایی با مشکل مواجه خواهد شد. ترک‌های بزرگ، ضعف در برابر زلزله و حتی فروپاشی موضعی از جمله پیامدهای اجرای نادرست وصله یا طول مهاری است.
استفاده از میلگرد زنگزده یا آسیب‌دیده
یکی از خطاهای بسیار پرخطر و درعین‌حال شایع در اجرای سازه‌های بتنی، استفاده از میلگردهای زنگزده یا دارای آسیب‌های فیزیکی است. این موضوع شاید در نگاه اول ساده یا بی‌اهمیت به‌نظر برسد، اما در واقع، یکی از عوامل اصلی کاهش دوام، ایجاد ترک‌های سازهای و حتی فروپاشی در بلندمدت است.
میلگرد در بتن نقش تقویت‌کننده‌ای دارد؛ وظیفه آن، تحمل نیروهای کششی و تبدیل سازه بتنی به سیستمی ترکیبی از مقاومت فشاری و کششی است. اما این عملکرد، تنها زمانی به‌درستی اجرا میشود که پیوند یا چسبندگی بین سطح میلگرد و بتن کامل و بدون نقص باشد. حال اگر سطح میلگرد با زنگ‌زدگی، خوردگی یا پوسته‌های فلزی پوشیده شده باشد، این چسبندگی مختل میشود.
زنگ‌زدگی میلگرد در ابتدا با ایجاد لایه‌ای اکسید شده آغاز میشود که در ظاهر سطح را تیره یا قرمز رنگ می‌کند. این لایه، نه‌تنها از لحاظ فیزیکی اتصال مکانیکی با بتن را ضعیف می‌کند، بلکه منافذی بین بتن و فولاد ایجاد می‌کند که امکان نفوذ آب و یون‌های کلر و سولفات را فراهم می‌سازد. این نفوذ، باعث تسریع خوردگی و ایجاد تورم در میلگرد میشود. تورم ناشی از زنگ‌زدگی، فشار شدیدی به بتن اطراف وارد می‌کند و در نهایت موجب ترک‌خوردگی، جداشدگی بتن (Delamination) و در موارد شدیدتر، ریزش موضعی یا کلی عضو سازهای می‌گردد.
مسئله زمانی جدی‌تر میشود که میلگرد پیش از اجرا، در شرایط انبارداری نامناسب قرار گرفته باشد. برای مثال، انبار کردن میلگرد روی خاک مرطوب، در معرض بارش مستقیم، یا بدون پوشش در فضاهای باز، باعث میشود سطح فولاد درگیر خوردگی شود، حتی پیش از آنکه وارد فرآیند اجرا گردد. استفاده از چنین میلگردی در سازه، به‌معنای شروع عمر مفید سازه با ضعفی پنهان ولی خطرناک است.
میلگردهای آسیب‌دیده تنها به زنگ‌زدگی محدود نمی‌شوند. میلگردهای تاب‌دار، له‌شده، دارای بریدگی یا تغییر شکل‌های غیر مجاز نیز نمی‌توانند عملکرد صحیحی در انتقال نیرو داشته باشند. این نوع آسیب‌ها معمولاً در اثر حمل‌ونقل نادرست، افتادن از ارتفاع، برخورد با اجسام سخت یا خمکاری غیراصولی ایجاد میشوند. استفاده از میلگردی که مقطع آن در اثر آسیب کاهش یافته یا ترک‌دار شده باشد، معادل نصب عضوی ضعیف و مستعد شکست در قلب سازه است.
خمکاری غیراصولی میلگرد
خمکاری یکی از مراحل حیاتی و حساس در آماده‌سازی میلگرد برای نصب در سازه‌های بتنی است. برخلاف تصور عمومی که این کار را صرفاً یک اقدام مکانیکی ساده می‌داند، خمکاری در واقع یک فرآیند فنی با تأثیرات مستقیم بر عملکرد سازه و ایمنی آن به‌شمار می‌رود. در بسیاری از پروژه‌های عمرانی، مشاهده میشود که میلگردها به‌صورت دستی، با اهرم‌های غیراستاندارد یا ابزارهای غیرمکانیزه خم میشوند؛ در حالی‌که این نوع خمکاری بدون در نظر گرفتن ضوابط فنی، باعث ایجاد آسیب‌های پنهان اما بسیار خطرناک در مقطع میلگرد می‌گردد.
اولین نکته کلیدی در خمکاری میلگرد، رعایت شعاع خم استاندارد است. بر اساس آیین‌نامه‌های بین‌المللی و ملی، برای خم کردن هر نوع میلگرد باید حداقل شعاع خم متناسب با قطر آن در نظر گرفته شود. این شعاع، بسته به نوع فولاد (آج‌دار یا ساده)، وضعیت حرارتی آن و محل قرارگیری در سازه، می‌تواند از ۴ تا ۸ برابر قطر میلگرد متغیر باشد. اگر شعاع خم کوچک‌تر از مقدار مجاز باشد، تمرکز تنش در ناحیه خم به‌وجود می‌آید که منجر به ایجاد ترک‌های مویرگی، کاهش مقاومت موضعی و در موارد شدیدتر، شکست زودهنگام میلگرد در ناحیه خمش میشود.
همچنین در فرآیند خمکاری، دمای محیط و وضعیت فیزیکی میلگرد نقش بسیار مهمی دارد. خمکاری در هوای سرد بدون پیش‌گرم کردن یا خم کردن میلگردهایی که قبلاً زنگ زده‌اند یا آسیب دیده‌اند، می‌تواند باعث شکست ناگهانی یا پارگی سطحی شود. میلگردهایی که دچار چنین پارگی‌هایی میشوند، حتی اگر ظاهرشان سالم به‌نظر برسد، دیگر توانایی تحمل نیروهای کششی طراحی‌شده را ندارند و در هنگام بارگذاری دچار گسیختگی خواهند شد.
از دیگر مشکلات رایج در خمکاری، تغییر در محل دقیق خم نسبت به نقشههای اجرایی است. گاهی مشاهده میشود که مجریان به‌صورت چشمی یا بدون ابزار دقیق اقدام به خم کردن میلگرد می‌کنند و محل خمش با نقشه مطابقت ندارد. این مسئله باعث میشود شکل هندسی قفسه میلگردها تغییر کند و موقعیت آن‌ها در قالب به‌درستی تأمین نشود. در نتیجه، ضخامت بتن پوششی یا کاور کاهش یافته و میلگرد در معرض خوردگی قرار می‌گیرد. از سوی دیگر، عملکرد عضو بتنی در انتقال تنش دچار اخلال میشود؛ چرا که محل‌های حیاتی که قرار بود میلگرد در آن‌ها نیرو را مهار کند، عملاً خالی باقی می‌ماند.
در دنیای ساخت‌وساز، میلگردها نقش اساسی در استحکام و پایداری سازه‌ها ایفا می‌کنند. اما تنها انتخاب نوع میلگرد کافی نیست، بلکه نحوه‌ی برش و خمکاری آن‌ها نیز تأثیر زیادی بر عملکرد نهایی سازه دارد، در این مقاله قصد داریم بهترین روش‌های برش و خمکاری میلگرد را بررسی کنیم، ابزارهای مورد استفاده را معرفی کنیم و به نکات مهم اجرایی در این فرآیند بپردازیم:
بیشتر بخوانیدخمکاریهای دستی بدون رعایت اصول، معمولاً با ابزارهای ساده مانند لوله یا اهرم انجام میشوند. این روش نه‌تنها باعث کاهش دقت کار میشود، بلکه ممکن است سطح میلگرد را دچار خراش، له‌شدگی یا حتی کاهش قطر موضعی کند. خراش‌های ایجادشده در سطح میلگرد، به‌ویژه در میلگردهای آج‌دار، محل مناسبی برای شروع خوردگی موضعی خواهند بود که به‌تدریج کل سطح را درگیر می‌کند. همچنین در اعضای تحت بار دینامیکی مانند سازه‌های مقاوم در برابر زلزله، هرگونه کاهش در سطح مؤثر مقطع میلگرد می‌تواند منجر به کاهش چشمگیر مقاومت و جذب انرژی شود.
در پروژه‌هایی که حجم آرماتور زیاد است یا از میلگردهای قطور (مثلاً سایز ۲۵، ۳۲ و بالاتر) استفاده میشود، خمکاری دستی نه‌تنها دشوار بلکه خطرناک است. فشار واردشده در حین خمکاری می‌تواند باعث شکست ناگهانی میلگرد و آسیب به نیروی اجرایی شود. علاوه بر آن، این نوع میلگردها نیاز به خم‌کن‌های مکانیزه و جدول استاندارد شعاع خمش دارند که در بسیاری از کارگاه‌های فاقد نظارت، رعایت نمی‌شود.
حذف یا نصب ناقص خاموت‌ها
خاموت‌ها از مهم‌ترین اجزای میلگردگذاری در اعضای بتنی مثل تیرها و ستون‌ها هستند که وظیفه اصلی آن‌ها، مقاومت در برابر نیروهای برشی، مهار میلگردهای طولی و کنترل گسیختگی موضعی بتن است. با وجود این نقش حیاتی، متأسفانه در بسیاری از پروژه‌های اجرایی، اجرای ناقص، حذف برخی خاموت‌ها یا رعایت نکردن فواصل و ابعاد آن‌ها به‌چشم می‌خورد؛ خطایی که می‌تواند به‌راحتی مقاومت سازه را به‌خطر بیندازد.
در تیرها و ستون‌های بتنی، بارهایی که به سازه وارد میشوند، فقط به‌صورت قائم یا خمشی نیستند، بلکه نیروهای جانبی، برشی، پیچشی و حتی دینامیکی نیز به اعضای سازه وارد میشود. در این شرایط، خاموت‌ها نقش کلیدی در جلوگیری از ترک‌های مورب ناشی از برش دارند. اگر خاموت به‌اندازه کافی و با فاصله مناسب اجرا نشده باشد، بتن در برابر این نوع ترک‌ها مقاومت چندانی نخواهد داشت و ممکن است دچار گسیختگی ناگهانی شود.
از طرفی، در ستون‌ها، خاموت‌ها نقش بسیار مهمی در مهار میلگردهای طولی در برابر کمانش (Buckling) دارند. زمانی‌که ستون تحت فشار محوری زیاد قرار می‌گیرد، میلگردهای طولی تمایل به کمانش یا خم‌شدگی به‌سمت بیرون دارند. اگر خاموت‌ها با فواصل زیاد یا قطر ناکافی اجرا شده باشند، نمی‌توانند این میلگردها را مهار کنند و در نتیجه، سازه دچار کمانش موضعی و شکست خواهد شد.
اجرای ناقص خاموت‌ها شامل موارد متعددی است، از جمله:
- استفاده از خاموت با سایز کمتر از مقدار تعیین‌شده در نقشه
- رعایت نکردن فاصله مناسب بین خاموت‌ها
- باز کردن بیش‌ازحد دهانه خاموت که باعث سُر خوردن میلگردهای طولی از داخل آن میشود
- عدم بستن گره یا قلاب مناسب در انتهای خاموت
- قرار نگرفتن خاموت‌ها در محل‌های بحرانی مانند نزدیک تکیه‌گاه‌ها یا ناحیه برش بالا
یکی از مهم‌ترین ایراداتی که به‌صورت مکرر در کارگاه‌ها دیده میشود، افزایش فاصله بین خاموت‌ها به‌صورت سلیقه‌ای یا برای صرفه‌جویی در مصالح است. برخی مجریان تصور می‌کنند که افزایش فاصله خاموت یا حذف چند عدد از آن، تأثیر قابل‌توجهی در عملکرد سازه ندارد. در حالی‌که کوچک‌ترین تغییر در آرایش خاموت‌ها می‌تواند مقاومت نهایی عضو را تا بیش از ۳۰ درصد کاهش دهد؛ مخصوصاً در سازه‌هایی که در مناطق زلزله‌خیز قرار دارند یا دارای بار دینامیکی هستند.
در سازه‌های بتنی، استفاده از اجزای تقویتی نقش مهمی در افزایش ایمنی و پایداری دارد. خاموت، به‌عنوان یکی از اصلی‌ترین المان‌های فولادی در آرماتوربندی، وظیفه مهار نیروهای جانبی و حفظ انسجام میلگردهای طولی را برعهده دارد، دانستن ویژگی‌ها و نحوه درست اجرای خاموت در ساختمان، کمک‌به‌سزایی در تقویت هرچه بهتر ساختمان می‌کند:
بیشتر بخوانیدنکته مهم دیگر، عدم توجه به خاموت‌های ویژه در ناحیه بحرانی ستون‌ها و تیرها است. بر اساس آیین‌نامه‌های طراحی لرزه‌ای، در بخش‌هایی از تیرها و ستون‌ها که تحت خمش زیاد یا تغییر شکل هستند، خاموت باید با فواصل نزدیک‌تر (مثلاً هر ۱۰ سانتی‌متر) اجرا شود و این ناحیه به‌عنوان طول بحرانی یا ناحیه پلاستیک شناخته میشود. اجرای نادرست خاموت در این نواحی، باعث عدم جذب انرژی و افزایش احتمال شکست ترد (Brittle Failure) میشود.
حتی نوع قلاب انتهایی خاموت هم اهمیت دارد. اگر قلاب‌ها به‌صورت ۱۳۵ درجه و با طول کافی اجرا نشوند، امکان درگیری کامل با بتن و مهار عرضی میلگرد طولی فراهم نخواهد شد. این موضوع در هنگام زلزله یا بارگذاری شدید، باعث خروج میلگرد طولی از خاموت و شکست برشی میشود.
دلایل بروز خطا در میلگردگذاری
میلگردگذاری، اگرچه در ظاهر جزو مراحل اجرایی نسبتاً ساده پروژه‌های سازهای به‌نظر می‌رسد، اما در واقع فرآیندی بسیار حساس و وابسته به دقت، تخصص، هماهنگی نقشه‌ها و اجرای دقیق است. خطاهایی که در این مرحله اتفاق می‌افتند، اغلب به‌دلیل مجموعه‌ای از ضعف‌ها در مدیریت، طراحی، نظارت و آموزش در جریان پروژه به‌وجود می‌آیند. برای جلوگیری از تکرار این اشتباهات، باید ابتدا دلایل اصلی آن‌ها را شناخت:
- کمبود نیروی اجرایی آموزش‌دیده
یکی از ریشه‌ای‌ترین دلایل بروز خطا در میلگردگذاری، عدم وجود نیروی انسانی ماهر و آموزش‌دیده در پروژه است. بسیاری از کارگران آرماتوربند، بدون دانش کافی از نقشه‌خوانی، اصول فاصله‌گذاری، طول مهاری، نوع قلاب‌ها و محل دقیق وصله‌ها، صرفاً براساس تجربه‌های قبلی یا دستور کار ساده اقدام به نصب میلگرد می‌کنند. در این شرایط، تفاوت‌های کوچک در هر پروژه نادیده گرفته میشود و اجرای میلگرد از کیفیت و دقت لازم برخوردار نخواهد بود. نبود برنامه‌های آموزشی منظم و عدم آشنایی با آخرین الزامات آیین‌نامه‌ای، باعث میشود خطاهای تکراری از یک پروژه به پروژه دیگر منتقل شود. - ضعف در نظارت فنی و حضور ناظر مقیم
نظارت بر اجرای میلگردگذاری، تنها با حضور یک ناظر سازهای باتجربه و پیگیر امکان‌پذیر است. در بسیاری از پروژه‌ها، به‌ویژه در بخش خصوصی یا پروژه‌های کوچک‌تر، ناظر تنها در بازه‌های نامنظم از کارگاه بازدید می‌کند و این بازدیدها نیز صرفاً برای امضا و تأیید نهایی است. در حالی‌که بسیاری از خطاها مانند محل وصله، نوع خم، فاصله‌ها، ضخامت کاور یا حتی آسیب‌دیدگی میلگردها، باید در لحظه اجرا بررسی و اصلاح شوند. نبود ناظر فعال و دخالت‌گر در حین نصب آرماتور، باعث میشود بسیاری از خطاها به مرحله بتنریزی برسد و عملاً اصلاح آن‌ها غیرممکن شود. - عدم تطابق اجرای میلگرد با نقشههای سازهای
در بسیاری از پروژه‌ها، مجریان به‌جای پایبندی کامل به نقشههای اجرایی مصوب، بر پایه تجربه قبلی یا تفسیر شخصی از نحوه اجرای آرماتوربندی عمل می‌کنند. در برخی موارد نیز، نقشه‌ها به زبان ساده برای نیروی اجرایی ترجمه نشده یا روی آن‌ها توضیحات کافی برای اجرا ارائه نشده است. نتیجه این مسئله، تغییر در محل میلگرد، کاهش تعداد خاموت، تغییر در سایز آرماتور یا جابه‌جایی میلگردهای بالا و پایین است که مستقیماً کیفیت سازه را تحت‌تأثیر قرار می‌دهد. حتی اگر ناظر حضور داشته باشد، نبود تطابق بین طرح و اجرا، بررسی دقیق را دشوار می‌کند. - عدم استفاده از چک‌لیست کنترل کیفی
یکی از ابزارهای مؤثر برای کاهش خطا در میلگردگذاری، استفاده از چک‌لیست‌های کنترلی در تمام مراحل اجرا است. چک‌لیست‌هایی که فواصل، تعداد میلگرد، نوع میلگرد، کاور، خاموت، قلاب، وصله و محل نصب را به‌صورت مرحله‌به‌مرحله کنترل می‌کنند، ابزار بسیار مؤثری برای جلوگیری از سهل‌انگاری‌های انسانی هستند. با این حال، در بسیاری از کارگاه‌ها یا اصلاً چک‌لیست اجرایی تعریف نشده، یا صرفاً برای ظاهر کار استفاده میشود و عملاً هیچ تأثیر کنترلی ندارد. نبود این سیستم کنترلی باعث میشود خطاهای ساده اما حیاتی، مثل خم اشتباه یا نصب ناقص خاموت، تا زمان بتنریزی باقی بماند. - کیفیت پایین و وضعیت نامناسب نگهداری مصالح
اگرچه فرض بر این است که میلگردهای خریداری‌شده باید دارای استانداردهای مشخص باشند، اما در عمل، شرایط نگهداری آن‌ها در کارگاه‌ها اغلب ضعیف است. قرارگیری میلگرد در فضای باز، تماس با خاک، مجاورت با آب، عدم استفاده از زیرپایه و پوشش، باعث زنگ‌زدگی سطحی یا عمیق میشود. در چنین شرایطی، حتی اگر اجرای میلگردگذاری به‌درستی انجام شود، کیفیت نهایی عضو بتنی آسیب می‌بیند و در بلندمدت دچار ضعف عملکرد میشود. همچنین در برخی موارد، میلگردها به‌صورت غیراصولی حمل میشوند و آسیب‌های فیزیکی مانند له‌شدگی، خمش غیر مجاز یا بریدگی‌های موضعی ایجاد میشود که در صورت نصب، سازه را در برابر نیروهای وارده مستعد گسیختگی خواهد کرد.
در مجموع، ریشه خطا در میلگردگذاری، معمولاً ترکیبی از آموزش ناکافی، ضعف نظارت، اجراهای سلیقه‌ای، عدم پیروی از نقشه و استفاده نادرست از مصالح است. اگر این عوامل به‌درستی شناسایی و مدیریت نشوند، کل ساختار مقاومتی سازه زیر سؤال خواهد رفت، حتی اگر بتنریزی با کیفیت بالا انجام شود.
راهکارهای جلوگیری از خطاهای میلگردگذاری
میلگردگذاری اگرچه مرحله‌ای اجرایی در فرآیند ساخت سازه‌های بتنی محسوب میشود، اما کوچک‌ترین خطا در این بخش می‌تواند ایمنی، عملکرد سازه و حتی جان افراد را به‌خطر بیندازد. بنابراین، برای اجرای بدون نقص میلگردگذاری، مجموعه‌ای از اقدامات مدیریتی، فنی، آموزشی و نظارتی باید در سطوح مختلف پروژه اجرا شود. راهکارهایی که در ادامه بررسی میشوند، جزو کلیدی‌ترین اصول پیشگیری از بروز خطا در آرماتوربندی هستند و رعایت آن‌ها، نه‌تنها هزینه‌های اصلاح و دوباره‌کاری را کاهش می‌دهد، بلکه کیفیت نهایی پروژه را به‌طور چشمگیری افزایش می‌دهد:
- آموزش تخصصی و مستمر نیروی اجرایی
یکی از مؤثرترین راهکارهای جلوگیری از خطا در میلگردگذاری، برگزاری دوره‌های آموزشی کاربردی برای نیروهای اجرایی، به‌ویژه آرماتوربندهاست. این آموزش‌ها باید شامل اصول نقشه‌خوانی، شناخت میلگردهای مختلف، قواعد فاصله‌گذاری، انواع قلاب، اجرای وصله، شعاع خم، کنترل کاور و روش‌های اجرایی صحیح باشد. آموزش تنها در ابتدای پروژه کافی نیست؛ در طول اجرای پروژه نیز باید به‌صورت کارگاهی، خطاهای قبلی مرور و نکات اجرایی به‌روزرسانی شود. نیرویی که فلسفه پشت هر تصمیم مهندسی را بداند، نسبت به جزئیات اجرا حساس‌تر خواهد بود و احتمال خطای اجرایی به حداقل خواهد رسید. - استفاده از چک‌لیست‌های اجرایی دقیق و قابل پایش
چک‌لیست‌ها ابزارهای قدرتمندی برای تضمین کنترل کیفیت هستند، اما تنها زمانی مؤثرند که به‌درستی تدوین و اجرا شوند. یک چک‌لیست استاندارد برای میلگردگذاری باید شامل آیتم‌هایی نظیر نوع میلگرد، محل نصب، فاصله، طول مهاری، زاویه خم، قلاب، محل وصله و تعداد خاموت‌ها باشد. این چک‌لیست‌ها باید در هر مرحله از اجرا توسط سرپرست کارگاه یا ناظر فنی بررسی و امضا شوند و در صورت مشاهده مغایرت، پیش از بتنریزی اصلاحات لازم انجام شود. مهم‌تر از طراحی چک‌لیست، اجرای واقعی و مستندسازی آن است. - نظارت حضوری، فعال و مرحله‌به‌مرحله مهندس ناظر
نظارت صرفاً به‌معنای بازدید پایانی و تأیید کلی نیست. یک ناظر حرفه‌ای باید از لحظه شروع آرماتوربندی در محل کارگاه حضور داشته باشد، از نقشه‌خوانی تیم اجرا اطمینان حاصل کند، از نزدیک محل وصله‌ها، نوع میلگرد، نحوه خمکاری و فاصله‌گذاری را بررسی کند و مجوز بتنریزی را تنها پس از تأیید نهایی میلگردگذاری صادر نماید. حضور فعال ناظر نه‌تنها از بروز بسیاری از خطاها جلوگیری می‌کند، بلکه باعث بالا رفتن سطح دقت و مسئولیت‌پذیری تیم اجرا نیز میشود. همچنین ناظر باید در صورت مشاهده مصالح معیوب، مرجوع کردن آن‌ها را بدون ملاحظه درخواست کند. - کنترل کامل کیفیت و شرایط نگهداری مصالح
کیفیت اجرای میلگردگذاری تنها به مهارت اجرایی محدود نمی‌شود، بلکه کیفیت خود میلگرد و شرایط نگهداری آن در کارگاه نیز نقش کلیدی دارد. تمام میلگردها پیش از نصب باید از نظر ظاهری (زنگ‌زدگی، تاب‌خوردگی، آسیب‌دیدگی) بررسی شوند. میلگردهایی که دارای خوردگی عمیق یا سطح فلسی هستند، نباید تحت هیچ شرایطی استفاده شوند. همچنین، میلگردها باید بر روی پایه فلزی یا چوبی، با فاصله از زمین و در محل خشک و سرپوشیده انبار شوند. وجود پروتکل انبارداری و تحویل مصالح، بخش مهمی از سیستم کنترل کیفیت است که نباید نادیده گرفته شود. - اجرای دقیق آرماتوربندی مطابق با نقشههای سازهای مصوب
هیچ‌گونه تغییر در اجرای میلگردگذاری نباید بدون هماهنگی با مهندس طراح و صدور نقشه اصلاحی انجام شود. حتی جابه‌جایی یک میلگرد، تغییر محل یک وصله یا کاهش تعداد خاموت‌ها باید به تأیید طراح سازه برسد. مجریان نباید صرفاً بر اساس تجربه یا راحتی اجرا، نقشه را تغییر دهند. رعایت تمام جزئیات نقشههای اجرایی—از محل قرارگیری میلگردهای کششی و فشاری گرفته تا زاویه خم‌ها، فواصل، کاور و محل وصله—از الزامات مهم در تضمین عملکرد سازهای است.
جدول مقایسه خطاها و راهکارهای پیشگیری
| نوع خطا | تأثیر بر سازه | روش پیشگیری |
|---|---|---|
| فاصله نامناسب میلگردها | کاهش کاور، خوردگی و ضعف بتنریزی | کنترل فاصله با نقشه و استفاده از اسپیسر |
| وصله اشتباه یا طول مهاری کم | کاهش چسبندگی و مقاومت کششی | اجرای دقیق طبق آیین‌نامه و نقشه‌ها |
| میلگرد زنگزده یا تاب‌دار | چسبندگی ضعیف با بتن، افت عملکرد سازهای | کنترل کیفیت و انبارش اصولی میلگرد |
| خمکاری غیر استاندارد | ترک و تضعیف میلگرد | رعایت جدول شعاع خم، استفاده از دستگاه مناسب |
| اجرای ناقص خاموت‌ها | کاهش مقاومت برشی و احتمال گسیختگی موضعی | نظارت دقیق بر محل، فاصله و تعداد خاموت‌ها |
قیمت روز میلگرد و نقش آن در اجرای صحیح پروژه
در حال حاضر دانستن قیمت روز میلگرد برای محاسبه هر چه بهتر هزینه‌های پروژه و همچنین برنامه‌ریزی هر چه بهتر، امری ضروری است و ما در آهن اینجا قیمت انواع مقاطع فولادی از جمله قیمت روز میلگرد را ارائه می‌کنیم:
در بازار میلگرد، برندهای شناخته‌شده و معتبری مانند ذوب‌آهن اصفهان، کویر کاشان، نیشابور و بافق یزد حضور مهم و گسترده‌ای داشته و از مهم‌ترین منابع تامین میلگرد محسوب میشوند، برای تحلیل بهتر شرایط بازار و انتخاب گزینه مناسب، دانستن قیمت روز میلگرد امری مهم و ضروری است:
مشاهده قیمت روز میلگردجمعبندی
در این مقاله به بررسی خطاهای رایج میلگردگذاری سازه‌ها و راهکارهای جلوگیری از آن‌ها پرداختیم. خطاهایی مانند فاصله‌گذاری نامناسب، وصله اشتباه، میلگرد زنگزده و حذف خاموت‌ها میتوانند ایمنی و استحکام سازه را به‌شدت تحت‌تأثیر قرار دهند. برای پیشگیری از این مسائل، آموزش دقیق، نظارت مستمر و استفاده از مصالح استاندارد، الزامی است.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است. کارشناسان مجرب و حرفه‌ای آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. شایعترین خطا در میلگردگذاری چیست؟
یکی از شایعترین خطاها، عدم رعایت فاصله مناسب بین میلگردها یا پوشش بتن (کاور) است. این موضوع باعث کاهش مقاومت سازه در برابر عوامل محیطی و خوردگی میشود. -
2. چه عواملی باعث ایجاد اشتباه در خمکاری میلگرد میشوند؟
عدم استفاده از جدول شعاع خمش، ابزار نامناسب و بیتوجهی به نقشههای اجرایی، عوامل اصلی در خمکاری نادرست هستند که میتوانند منجر به کاهش مقاومت میلگرد و تغییر مسیر نیروها شوند. -
3. چرا استفاده از میلگردهای زنگزده خطرناک است؟
میلگردهای زنگزده سطح اتصال ضعیفی با بتن دارند و چسبندگی مناسبی ایجاد نمیکنند. این موضوع در طول زمان باعث جداشدگی بتن و کاهش عمر مفید سازه خواهد شد. -
4. چگونه میتوان از اشتباه در میلگردگذاری جلوگیری کرد؟
با استفاده از نیروی کار ماهر، نظارت دقیق مهندس ناظر، بررسی نقشههای اجرایی و استفاده از ابزارهای دقیق اندازهگیری میتوان درصد خطاها را به حداقل رساند. -
5. آیا همه خطاهای میلگردگذاری پس از بتنریزی قابل اصلاح هستند؟
خیر، بسیاری از خطاها مانند محل اشتباه وصله میلگرد یا کم بودن طول مهاری، پس از بتنریزی قابل اصلاح نیستند و ممکن است سازه را دچار ضعف سازهای جدی کنند.
