تحلیل عملکرد میلگرد در برابر نیروهای پیچشی + بررسی
عملکرد میلگرد در برابر نیروهای پیچشی یکی از مهم‌ترین موضوعات طراحی سازههای بتن‌آرمه است. دانستن قیمت روز میلگرد برای طراحی دقیق آرماتورهای پیچشی و تحلیل سازههای بتن‌آرمه اهمیت بالایی دارد. برای مشاهده نرخ‌های به‌روز و دقیق، به صفحه قیمت روز میلگرد مراجعه کنید.
در این مقاله به بررسی نقش میلگرد در کنترل و تحمل پیچش، اصول طراحی آرماتورهای پیچشی، رفتار اعضای بتنی تحت لنگر پیچشی و استانداردهای اجرایی خواهیم پرداخت، پس در ادامه با آهن اینجا همراه باشید.
پیچش در اعضای بتنی چیست؟
پیچش زمانی رخ می‌دهد که نیروهای وارد بر یک عضو سازه‌ای، تمایل به چرخاندن آن عضو حول محور طولی‌اش داشته باشند. این حالت بارگذاری نسبت به خمش یا برش، پیچیده‌تر بوده و معمولاً در تیرهایی مشاهده میشود که به صورت افقی قرار دارند و اتصال آن‌ها به عناصر جانبی یا نحوه بارگذاری آن‌ها باعث بروز گشتاور پیچشی میشود. در واقع، هرگاه خط اثر بارگذاری از مرکز برش مقطع عبور نکند، پیچش در عضو ایجاد خواهد شد.
در سازههای بتن‌آرمه، پیچش به دو دسته اصلی تقسیم میشود: پیچش ناشی از سازوکار استاتیکی و پیچش ناشی از سازوکار هندسی. نوع اول هنگامی رخ می‌دهد که تعادل استاتیکی عضو ایجاب میکند که گشتاور پیچشی را تحمل کند؛ بهعنوان مثال تیرهایی که بار جانبی خارج از مرکز به آن‌ها وارد شده و این بار تنها از طریق پیچش قابل انتقال به تکیه‌گاه است. نوع دوم معمولاً به دلیل آرایش نامتقارن سازه یا بارگذاری غیرخطی ایجاد میشود؛ برای مثال، وقتی پلان سازه دارای عدم تقارن باشد یا بارهای وارده به‌طور یکنواخت توزیع نشده باشند، پیچش ناخواسته یا ثانویه به وجود می‌آید.
رفتار اعضای بتنی تحت پیچش با آنچه در سایر حالات بارگذاری می‌بینیم متفاوت است. در حالت خمش، تنش‌ها بیشتر در بال‌ها و جان تیر متمرکز هستند، اما در پیچش، توزیع تنش بهصورت مارپیچی در تمام سطح مقطع اتفاق می‌افتد. به‌دلیل این رفتار خاص، ترک‌ها نیز در قالب الگوی مارپیچ یا قطری ظاهر میشوند و برخلاف ترکهای ناشی از خمش که معمولاً عمودی‌اند، این ترک‌ها در زاویه‌های مورب پدیدار می‌گردند.
یکی از ویژگی‌های مهم پیچش، تمرکز تنش در گوشه‌های مقطع است. به همین علت، مقاطعی که گوشه‌های تیز و راست‌زاویه دارند، بیشتر مستعد گسیختگی هستند. به‌طور خاص، تیرهای با مقاطع مستطیلی بدون آرایش صحیح میلگرد، در برابر پیچش ضعیف عمل می‌کنند. این در حالی‌ست که مقاطع بسته مانند دایره‌ای یا چندضلعی با گوشه‌های گرد، عملکرد بهتری در برابر پیچش از خود نشان می‌دهند.
در عمل، پیچش می‌تواند به کاهش ظرفیت باربری عضو، افزایش تغییرشکل‌ها، ایجاد ترکهای گسترده و در نهایت شکست ترد در عضو منجر شود. اگرچه بتن به‌خودی‌خود مقاومت نسبتاً بالایی در برابر فشار دارد، اما در مقابل تنشهای کششی و برشی ناشی از پیچش بسیار ضعیف است. همین امر ضرورت استفاده از آرماتورهای خاص را برای مقابله با پیچش ایجاب میکند.
همچنین باید توجه داشت که در برخی شرایط، پیچش بهصورت ترکیبی با خمش و برش ظاهر میشود. در این حالت‌ها، تحلیل رفتار عضو دشوارتر بوده و نیازمند مدل‌سازی دقیق‌تر و طراحی مهندسی پیشرفته‌تری است. طراحان سازه باید هم در مرحله تحلیل و هم در مرحله طراحی، رفتار پیچشی را بهعنوان یک عامل کلیدی در نظر بگیرند و از ضوابط آیین‌نامه‌ای مرتبط برای کنترل آن استفاده کنند.
نقش میلگرد در مقاومت پیچشی
رفتار یک عضو بتن‌آرمه در برابر پیچش، پیش از هر چیز تحت تأثیر نحوه تعامل بتن ترک‌خورده و شبکه‌ی آرماتور در داخل مقطع است. زمانی که گشتاور پیچشی از حد خاصی فراتر می‌رود، تنشهای برشی ناشی از آن از مقاومت کششی ترک‌نخورده بتن عبور می‌کنند و ترک‌هایی با زاویه مورب نسبت به محور عضو شکل میگیرند. این ترک‌ها معمولاً بهصورت مارپیچی در طول عضو گسترش می‌یابند. در این مرحله، نقش بتن بهعنوان حامل تنش تقریباً از بین می‌رود و عملکرد عضو به ترکیب میلگردهای طولی و عرضی متکی میشود.
در تحلیل رفتار پیچشی، مدل معروف نظریه پوسته نازک ترک‌خورده (Thin-Walled Tube Theory) معرفی شده توسط Hsu و Mo از دهه ۸۰ میلادی بهعنوان پایه‌ی طراحی پیچشی در بسیاری از آییننامهها پذیرفته شده است. بر اساس این مدل، رفتار عضو بتن‌آرمه تحت پیچش شبیه یک مقطع توخالی ترک‌خورده با دیواره نازک است که نیروی پیچشی عمدتاً از طریق میدان‌های تنش برشی قطری (diagonal shear stress fields) منتقل میشود. در چنین حالتی، میلگردهای عرضی و طولی نقش تسمه‌های مورب در یک سیستم مشبک را بازی می‌کنند.
میلگرد یکی از مهم‌ترین و پرکاربردترین مقاطع فولادی در صنعت ساخت‌وساز است. این محصول به دلیل مقاومت بالا در برابر کشش، نقش کلیدی در استحکام بتن دارد و از آن برای افزایش مقاومت سازه‌ها استفاده میشود، در این مقاله، به بررسی انواع میلگرد، ویژگی‌ها و کاربردهای آن می‌پردازیم:
بیشتر بخوانیددر این سیستم مشبک فرضی (truss analogy)، میلگردهای عرضی (خاموتها یا مارپیچ‌ها) تنشهای برشی در راستای عرضی و میلگردهای طولی، کشش‌های محوری حاصل از چرخش مقطع را جذب می‌کنند. مقاومت کل عضو در برابر پیچش را می‌توان با ترکیب تنش تسلیم این دو نوع میلگرد و آرایش آن‌ها محاسبه کرد. بنابراین، عملکرد پیچشی کاملاً به طراحی صحیح و آرایش بهینه آرماتورها بستگی دارد.
از منظر تحلیل پیشرفته، نحوه انتقال نیرو از بتن ترک‌خورده به میلگردها از طریق اصطکاک، قفل مکانیکی و چسبندگی (bond) صورت می‌گیرد. در محل‌هایی که تنشهای کششی شدید هستند، در صورت عدم اطمینان از طول مهاری کافی یا قلاب‌گذاری استاندارد، لغزش میلگرد از بتن اتفاق می‌افتد و در نهایت موجب گسیختگی موضعی میشود. به همین دلیل است که در آییننامهها، خاموتهای مورد استفاده در مناطق پیچش‌پذیر باید بسته و دارای قلاب ۱۳۵ درجه با طول گیرایی کافی باشند.
همچنین مطالعات عددی و آزمایشگاهی متعدد ثابت کردهاند که آرایش متقارن میلگردهای طولی در چهار گوشه‌ی مقطع، بیشترین کارایی را در افزایش ظرفیت پیچشی ایجاد میکند؛ چرا که این آرایش بیشترین بازوی اهرم نسبت به مرکز مقطع پیچشی را فراهم میکند. به‌علاوه، استفاده از خاموتهای مارپیچ نسبت به خاموتهای بسته‌ی ساده، در صورت اجرای صحیح، باعث افزایش پیوستگی بین میلگرد و بتن و توزیع یکنواخت‌تر تنشهای پیچشی در طول مقطع میشود.
در شرایطی که پیچش با خمش یا برش همزمان میشود، تعامل بین این سه نوع نیرو موجب تغییر در نحوه‌ی عملکرد میلگردها میشود. به‌طور خاص، برخی از میلگردهای طولی ممکن است به‌طور همزمان درگیر تحمل نیروهای خمشی و پیچشی شوند و در نتیجه تنش ترکیبی به آن‌ها وارد شود. در این حالت، طراح باید از روابط پیچیده‌تری برای تعیین ظرفیت تسلیم میلگردها استفاده کند و امکان به‌وجود آمدن شکست ترکیبی (combined failure mode) را در نظر بگیرد.
نکته حائز اهمیت دیگر، تأثیر پدیده‌ی کرنش‌های مورب (diagonal cracking strains) است که باعث تغییر مسیر انتقال نیرو در مقطع ترک‌خورده میشود. در صورت عدم پیش‌بینی دقیق این پدیده، ممکن است عضو تحت بارگذاری پیچشی دچار رفتار غیرقابل پیش‌بینی یا گسیختگی ترد شود.
نحوه عملکرد میلگرد در پیچش
وقتی یک عضو بتن‌آرمه تحت لنگر پیچشی قرار می‌گیرد، رفتار سازه وارد فاز پیچیده‌ای میشود که در آن، تنشهای برشی در قالب مسیرهای مارپیچ در سراسر مقطع منتشر میشوند. با آغاز ترک‌خوردگی در بتن، که معمولاً در زوایای مورب نسبت به محور عضو ظاهر میشود، بتن دیگر توان تحمل تنشهای برشی پیچشی را ندارد و بار به‌طور کامل به میلگردها منتقل میشود.

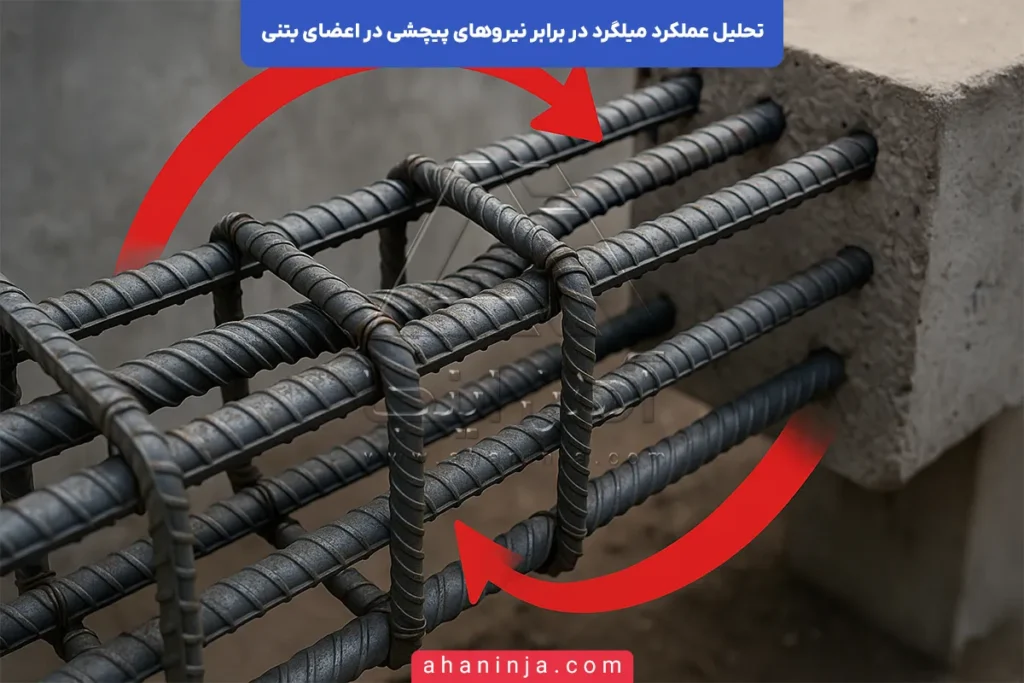

در این شرایط، میلگردهای طولی و عرضی بهصورت یک سیستم مقاوم در برابر پیچش عمل می‌کنند. این عملکرد مشابه یک خرپای فضایی است که اعضای کششی و برشی آن نیروها را در جهت‌های مختلف جذب و منتقل می‌کنند. طراحی دقیق این شبکه میلگردی، تعیین‌کننده ظرفیت پیچشی کل عضو است.
میلگردهای طولی عمدتاً در لبه‌های خارجی مقطع قرار میگیرند و نقش اصلی‌شان مقابله با نیروهای کششی ناشی از چرخش است. در مقابل، خاموتهای بسته یا مارپیچ با محصور کردن مقطع، تنشهای برشی مورب را جذب و مسیر بسته‌ای برای توزیع نیرو فراهم می‌کنند.
در ادامه، اجزای عملکرد میلگرد در پیچش را بهصورت لیست عددی با توضیح کامل بررسی می‌کنیم:
- جذب تنشهای کششی در مقطع توسط میلگردهای طولی
در پیچش، تنشهای کششی به صورت حلقوی در اطراف مقطع ایجاد میشوند. میلگردهای طولی که در لبه‌های بیرونی مقطع قرار دارند، این تنش‌ها را بهصورت محوری تحمل می‌کنند. محل قرارگیری آن‌ها در گوشه‌های مقطع، بازوی اهرم مؤثری ایجاد میکند که باعث افزایش ظرفیت پیچشی و جلوگیری از گسترش ترک‌ها میشود. - توزیع یکنواخت تنشهای برشی توسط خاموتهای بسته یا مارپیچ
خاموتهای عرضی که بهصورت بسته یا مارپیچ اجرا میشوند، تنشهای برشی مورب را در مقطع کنترل کرده و از تمرکز آن در یک ناحیه خاص جلوگیری می‌کنند. این خاموتها مسیر بسته‌ای را ایجاد می‌کنند که نیروهای حلقوی را در مقطع پخش می‌کنند و مانع از گسیختگی موضعی میشوند. - تأمین پیوستگی بتن و فولاد و جلوگیری از لغزش میلگردها
با توجه به اینکه پیچش می‌تواند باعث کرنش‌های بالا در میلگردها شود، در صورت عدم پیوستگی مناسب، میلگردها از بتن جدا میشوند. وجود قلاب ۱۳۵ درجه در خاموتها و رعایت طول گیرایی استاندارد در میلگردهای طولی، پیوستگی لازم را برای انتقال نیرو بین فولاد و بتن فراهم میکند. - ایجاد مکانیزم خرپایی مقاوم در مقطع ترک‌خورده

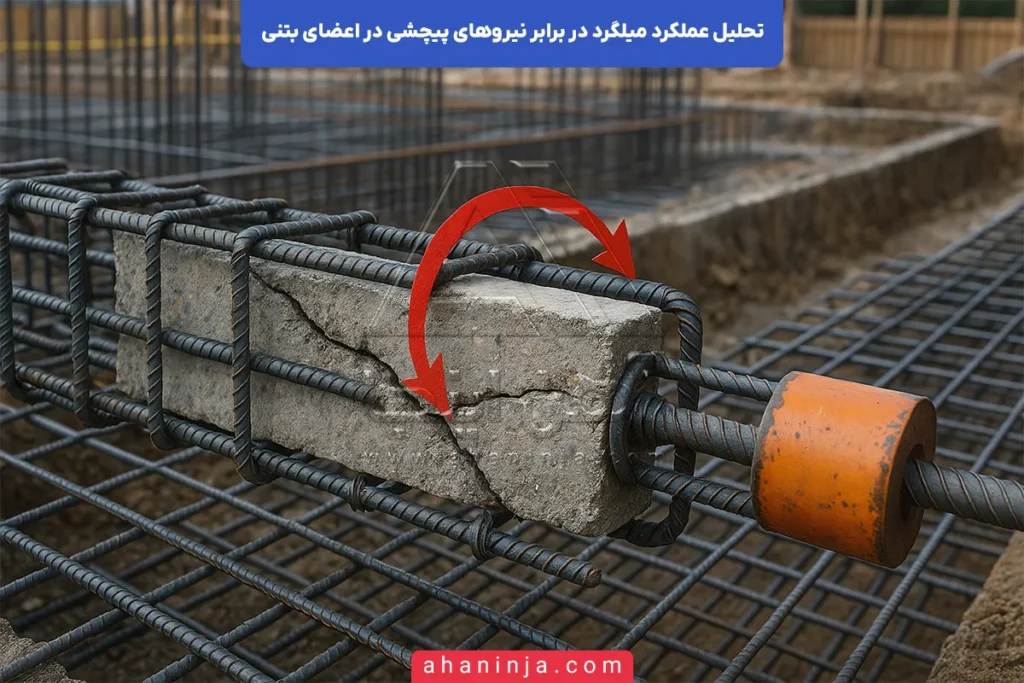

پس از ترک‌خوردگی اولیه، سازه وارد مرحله رفتار غیرخطی میشود. در این حالت، میلگردهای طولی و عرضی همانند اعضای کششی و فشاری در یک سیستم خرپایی فضایی عمل کرده و گشتاور پیچشی را تحمل می‌کنند. مقاومت پیچشی نهایی عضو، عملاً تابع عملکرد این خرپا است. - کنترل گسترش ترک‌ها و افزایش شکل‌پذیری عضو
آرایش مناسب میلگردها، به‌ویژه استفاده از خاموتهای نزدیک به هم و میلگردهای طولی با فاصله کم، باعث میشود ترکهای مارپیچی در طول عضو پراکنده شوند و از تمرکز ترک‌ها جلوگیری شود. این موضوع نه‌تنها مقاومت پیچشی عضو را افزایش می‌دهد، بلکه شکل‌پذیری آن را نیز بهبود می‌بخشد و مانع از شکست ترد و ناگهانی میشود.
انواع آرماتورهای مورد استفاده در برابر پیچش
وقتی عضوی بتنی تحت تأثیر پیچش قرار می‌گیرد، برای تأمین ظرفیت مقاومتی مورد نیاز، بتن به‌تنهایی کافی نیست و باید از آرماتورهایی خاص با عملکردهای متفاوت استفاده شود. این آرماتورها باید به گونه‌ای طراحی شوند که با یکدیگر یک سیستم مقاوم در برابر پیچش تشکیل دهند؛ سیستمی که نه‌تنها از گسترش ترکهای پیچشی جلوگیری کند، بلکه امکان توزیع تنش و انتقال یکنواخت نیرو را فراهم آورد.
در طراحی آرماتور پیچشی، انتخاب نوع و نحوه آرایش میلگردها به عوامل متعددی همچون شکل مقطع، موقعیت عضو در سازه، میزان پیچش واردشده، نحوه بارگذاری و الزامات آیین‌نامه‌ای بستگی دارد. به‌طور کلی، آرماتورهای مورد استفاده در برابر پیچش را می‌توان به چند گروه اصلی تقسیم کرد که هر یک نقش خاصی در افزایش مقاومت پیچشی دارند:
- خاموت بسته معمولی (Stirrups)
خاموتهای بسته یکی از متداول‌ترین عناصر مقاومتی در برابر پیچش هستند که در تیرهای بتنی کاربرد فراوانی دارند. این خاموتها بهصورت بسته و پیوسته در اطراف میلگردهای طولی قرار میگیرند و با عملکرد در راستای عمود بر محور عضو، تنشهای برشی مورب ناشی از پیچش را کنترل می‌کنند. استفاده از خاموت بسته با قلاب‌های استاندارد (معمولاً ۱۳۵ درجه) و فواصل منظم، برای اعضای مستطیلی یا مربعی بسیار مؤثر است. - خاموت مارپیچ یا اسپیرال (Spiral Reinforcement)
در اعضایی با مقطع دایره‌ای یا اعضای خاص مانند ستون‌های دورگیر یا تیرهای تحت پیچش زیاد، استفاده از خاموت مارپیچ توصیه میشود. این نوع آرماتور با ایجاد یک مسیر مارپیچی پیوسته، علاوه بر انتقال بهتر تنشهای حلقوی، موجب محصورشدگی یکنواخت بتن و افزایش شکل‌پذیری عضو نیز میشود. اسپیرال‌ها معمولاً با گام ثابت اجرا میشوند و به دلیل توزیع پیوسته تنش‌ها، رفتار پیچشی مطلوب‌تری نسبت به خاموتهای سنتی ایجاد می‌کنند. - رکابی بسته یا اتصال قفلی (Closed Links with Cross-Ties)
این نوع میلگردها، که معمولاً بهصورت رکابی‌های U شکل با اتصال در وسط یا دو طرف اجرا میشوند، برای مقاطع بزرگ یا تیرهایی با چند میلگرد طولی در عرض استفاده میشوند. وجود اتصال عرضی در میان آن‌ها، باعث کنترل بهتر تغییرشکل‌ها و افزایش مقاومت برشی ناشی از پیچش میشود. در برخی شرایط که دسترسی به اجرای کامل خاموت بسته محدود است، استفاده از رکابی‌های قفل‌شده یک راه‌حل اجرایی مناسب محسوب میشود. - میلگردهای طولی کناری (Corner Longitudinal Bars)
این میلگردها بهصورت مستقیم در امتداد طول عضو و عمدتاً در گوشه‌های مقطع قرار میگیرند. عملکرد آن‌ها در برابر پیچش بسیار حیاتی است؛ چراکه تنشهای کششی ناشی از پیچش در ناحیه خارجی مقطع متمرکز میشوند. استفاده از میلگردهای طولی در نواحی گوشه‌ای باعث افزایش بازوی اهرم داخلی و تقویت مؤثر مقطع در برابر گشتاور پیچشی میشود. هرچه این میلگردها به لبه‌های بیرونی مقطع نزدیک‌تر باشند، تأثیر آن‌ها در افزایش ظرفیت پیچشی بیشتر خواهد بود. - آرماتورهای قطری یا مورب (Diagonal or Inclined Bars)
گرچه در اکثر سازههای معمولی از این نوع آرماتور کمتر استفاده میشود، اما در برخی پروژه‌های خاص یا تیرهای دارای پیچش شدید، آرماتورهایی بهصورت مورب یا ضربدری در جان مقطع قرار داده میشوند. این میلگردها با جهت‌گیری خاص خود، می‌توانند مستقیماً بخشی از تنشهای مورب را تحمل کرده و عملکرد سیستم خرپایی داخلی را بهبود دهند.
نکته قابل توجه در طراحی این آرماتورها، توجه به پیوستگی و هماهنگی بین آرماتورهای عرضی و طولی است. اگرچه هر یک از این اجزا وظیفه مشخصی دارند، اما تنها در صورت همکاری کامل بین آن‌ها است که عضو می‌تواند عملکرد پیچشی مناسبی از خود نشان دهد. برای مثال، وجود خاموتهای قوی بدون میلگرد طولی کافی، یا برعکس، باعث تمرکز تنش، ایجاد ترکهای گسترده و در نهایت کاهش ظرفیت کلی پیچشی خواهد شد.
در سازههای بتنی، استفاده از اجزای تقویتی نقش مهمی در افزایش ایمنی و پایداری دارد. خاموت، بهعنوان یکی از اصلی‌ترین المان‌های فولادی در آرماتوربندی، وظیفه مهار نیروهای جانبی و حفظ انسجام میلگردهای طولی را برعهده دارد، دانستن ویژگی‌ها و نحوه درست اجرای خاموت در ساختمان، کمک‌به‌سزایی در تقویت هرچه بهتر ساختمان میکند:
بیشتر بخوانیداصول طراحی میلگرد در برابر پیچش
طراحی میلگرد در برابر پیچش یکی از حساس‌ترین مراحل طراحی اعضای بتن‌آرمه محسوب میشود؛ چرا که پیچش معمولاً همزمان با سایر نیروها مانند خمش و برش در یک عضو حضور دارد و تحلیل جداگانه آن بدون درنظرگرفتن تعامل نیروها می‌تواند منجر به طراحی نادرست یا گسیختگی زودرس عضو شود.
برخلاف خمش که غالباً به صورت یکنواخت در امتداد عضو توزیع میشود، پیچش ماهیتی غیرخطی و اغلب متمرکز در نواحی خاص (مانند محل اتصال تیر به ستون یا نقاط تغییر بار) دارد. به همین دلیل، در طراحی آرماتور پیچشی باید رفتار غیرخطی عضو ترک‌خورده، نحوه انتقال تنش، موقعیت آرماتورها و تأثیر آن‌ها بر شکل‌پذیری کلی عضو در نظر گرفته شود.
مراحل اصولی طراحی آرماتور در برابر پیچش
طراحی آرماتور در برابر پیچش، مراحل مهمی دارد که عبارتند از:
- تحلیل دقیق نیروهای پیچشی وارد بر عضو (Tu)
نخستین گام در طراحی آرماتور پیچشی، محاسبه گشتاور پیچشی طراحی‌شده یا همان Tu است. این مقدار باید از طریق تحلیل کامل سازه، با در نظر گرفتن بارهای ثقلی، زلزله، باد و سایر بارهای جانبی به‌دست آید. استفاده از نرم‌افزارهای تحلیل سازه و شبیه‌سازی رفتار عضو بهصورت سه‌بعدی در این مرحله ضروری است. اگر سازه دارای نامنظمی پیچشی باشد، اثرات آن باید به‌طور خاص مدل‌سازی و تحلیل شود. - بررسی ظرفیت پیچشی ترک‌نخورده بتن (Tcr)
پیش از آنکه ترکهای مورب ناشی از پیچش در بتن ایجاد شوند، خود بتن مقداری از گشتاور پیچشی را تحمل میکند. این مقدار که به آن ظرفیت پیچشی ترک‌نخورده گفته میشود، به مقاومت کششی بتن، شکل و ابعاد مقطع بستگی دارد. اگر گشتاور طراحی‌شده کمتر از این ظرفیت باشد، معمولاً نیازی به آرماتور پیچشی نیست. اما در اغلب پروژه‌های واقعی، گشتاور اعمال‌شده از این مقدار فراتر می‌رود و الزام به طراحی تقویت پیچشی وجود دارد. - انتخاب مدل تحلیلی مناسب برای رفتار پیچشی
از آنجایی که بتن ترک‌خورده رفتاری غیرخطی دارد، نمی‌توان از تحلیل‌های ساده برای طراحی آرماتور استفاده کرد. مدل خرپای فضایی (Space Truss) یا نظریه میدان تنش قطری (Compression Field Theory) از جمله روش‌هایی هستند که برای تحلیل رفتار پیچشی اعضای ترک‌خورده به‌کار می‌روند. این مدل‌ها کمک می‌کنند تا نحوه توزیع نیرو در خاموتها و میلگردهای طولی به‌درستی ارزیابی شود. - محاسبه سطح مقطع مورد نیاز میلگردهای طولی و عرضی
پس از تحلیل، باید مقدار میلگرد لازم برای تحمل گشتاور پیچشی تعیین شود. این کار بر اساس روابط آیین‌نامه‌ای انجام میشود. برای مثال، در آیین‌نامه ACI 318 رابطه‌ای وجود دارد که در آن ظرفیت پیچشی تابعی از سطح مؤثر مقطع پیچشی، سطح مقطع میلگرد عرضی، تنش تسلیم فولاد و فاصله بین خاموت‌هاست. اگرچه این روابط بهصورت فرمولی ارائه میشوند، هدف نهایی آن‌ها تعیین تعداد، قطر و چیدمان مناسب میلگردهاست. - تعیین آرایش و فاصله بین خاموتها و میلگردهای طولی
چیدمان صحیح آرماتورها نقش مهمی در عملکرد عضو در برابر پیچش دارد. خاموتها باید با فاصله‌ای طراحی شوند که تنشهای برشی ناشی از پیچش را به‌خوبی کنترل کنند. در آیین‌نامه ACI حداکثر فاصله مجاز بین خاموتها ۳۰ سانتی‌متر یا برابر با کوچک‌ترین بُعد مقطع توصیه شده است. میلگردهای طولی نیز باید تا حد امکان در گوشه‌های مقطع قرار گیرند تا بیشترین بازوی مقاوم پیچشی را ایجاد کنند. - در نظر گرفتن همزمانی پیچش با خمش و برش
در بسیاری از اعضای سازه‌ای، پیچش بهصورت ترکیبی با خمش و برش ظاهر میشود. این حالت‌ها باید بهصورت همزمان تحلیل شوند، زیرا تأثیر متقابل این نیروها می‌تواند تنشهای ترکیبی در میلگردها ایجاد کند. استفاده از منحنی‌های تعامل یا نرم‌افزارهای اجزای محدود در چنین شرایطی توصیه میشود تا رفتار پیچیده عضو به‌درستی پیش‌بینی گردد. - رعایت حداقل آرماتور پیچشی بر اساس آییننامهها
حتی اگر تحلیل نشان دهد که گشتاور پیچشی عضو کم است، آییننامهها معمولاً حداقل مقدار میلگرد پیچشی را برای حفظ ایمنی و کنترل ترک‌ها الزامی می‌دانند. برای مثال، آیین‌نامه ACI یک رابطه تجربی ارائه می‌دهد که بر اساس مقاومت فشاری بتن، فاصله بین خاموتها و تنش تسلیم فولاد، حداقل سطح مقطع خاموت را مشخص میکند. رعایت این مقدار برای جلوگیری از گسیختگی ناگهانی الزامی است. - توجه به نکات اجرایی و اجرامحور بودن طراحی
طراحی میلگرد پیچشی باید با توجه به شرایط اجرایی نیز صورت گیرد. مسائلی مانند پوشش بتن، طول مهاری کافی، نوع قلاب‌ها، نحوه بستن میلگردها، فواصل قابل اجرا و حتی محدودیت‌های قالب‌بندی باید در نظر گرفته شوند. طراحی ایده‌آل روی کاغذ زمانی موفق است که در عمل نیز قابل پیاده‌سازی باشد. - تأمین تقویت‌های ویژه در نواحی بحرانی و اتصال‌ها
پیچش در اغلب موارد در نواحی خاصی مانند اتصال تیر به ستون، گوشه‌های سازه، اطراف بازشوها یا محل تغییر مقطع تجمع میکند. این نواحی باید با آرماتورهای اضافی مانند خاموتهای مضاعف یا میلگردهای مورب تقویت شوند. همچنین درزهای وصله میلگردها باید خارج از نواحی بحرانی قرار بگیرند تا از تمرکز تنش و ضعف موضعی جلوگیری شود. - کنترل نهایی عملکرد عضو و جلوگیری از شکست ترد
هدف نهایی طراحی آرماتور پیچشی فقط تأمین مقاومت نیست، بلکه جلوگیری از شکست ناگهانی و ترد عضو نیز اهمیت بالایی دارد. طراحی باید به‌گونه‌ای انجام شود که در صورت افزایش بیش از حد گشتاور پیچشی، عضو به‌جای گسیختگی ناگهانی، رفتار شکل‌پذیر و هشداردهنده‌ای از خود نشان دهد. این امر نه‌تنها ایمنی سازه را افزایش می‌دهد، بلکه دوام و عملکرد سازه در طول زمان را نیز تضمین میکند.
مقایسه رفتار اعضای بتنی در پیچش خالص و پیچش ترکیبی
اعضای بتنی ممکن است تنها تحت پیچش باشند یا ترکیبی از پیچش، خمش و برش را تجربه کنند. رفتار این اعضا متفاوت است و نیازمند طراحی دقیق‌تری است.
| ویژگی | پیچش خالص | پیچش ترکیبی |
|---|---|---|
| نوع ترک‌ها | ترک مارپیچی یکنواخت | ترکهای مورب و برشی ترکیبی |
| آرماتور لازم | میلگرد پیچشی کافی | آرماتور پیچشی + خمشی |
| ناحیه بحرانی | اطراف کل مقطع | گوشه‌ها و سطح‌های کششی |
الزامات آیین‌نامه‌ای در طراحی آرماتور پیچشی
در طراحی سازههای بتن‌آرمه، زمانی که اعضا تحت اثر پیچش قرار میگیرند، رعایت الزامات آیین‌نامه‌ای امری حیاتی است. این الزامات تضمین می‌کنند که عضو سازه‌ای نه‌تنها مقاومت کافی در برابر گشتاور پیچشی داشته باشد، بلکه شکل‌پذیری، کنترل ترک، و پایداری بلندمدت آن نیز حفظ شود.
در آیین‌نامه‌های بینالمللی مانند ACI 318 (آمریکا)، Eurocode 2 (اروپا) و همچنین مبحث نهم مقررات ملی ساختمان ایران، ضوابط دقیقی برای طراحی آرماتورهای پیچشی تدوین شده‌اند. این ضوابط مبتنی بر نتایج تحقیقات تجربی، رفتار خرپایی بتن ترک‌خورده و مدل‌های غیرخطی تحلیل سازه هستند. در ادامه، مهم‌ترین الزامات آیین‌نامه‌ای را بررسی می‌کنیم:
- الزام به استفاده از آرماتور عرضی بسته یا مارپیچ در اعضای ترک‌خورده
مطابق با آییننامهها، هرگاه گشتاور پیچشی اعمال‌شده از ظرفیت ترک‌نخورده بتن بیشتر شود، استفاده از آرماتور پیچشی اجباری است. این آرماتورها باید بهصورت خاموتهای بسته، مارپیچ یا قفسه‌ای اجرا شوند تا مسیر پیوسته‌ای برای انتقال تنشهای برشی ایجاد کنند. خاموتهای باز یا ناقص در اعضای تحت پیچش مجاز نیستند. - حداقل سطح مقطع میلگرد عرضی (خاموت) در واحد طول
ACI 318 الزام میکند که حتی در صورت نبود پیچش زیاد، برای حفظ شکل‌پذیری و کنترل ترک‌ها، یک حداقل آرماتور پیچشی تأمین شود. این مقدار حداقل بر اساس مقاومت فشاری بتن، فاصله خاموتها و مقاومت تسلیم فولاد تعریف میشود. مبحث ۹ ایران نیز همین رویکرد را دارد و مقدار حداقلی خاموت را با روابط مشابه تعیین میکند. - فاصله مجاز بین خاموتها (s)
فاصله خاموتها باید به‌اندازه‌ای باشد که از گسترش ترکهای پیچشی جلوگیری کند. طبق آیین‌نامه ACI، این فاصله نباید بیش از ۳۰۰ میلی‌متر باشد و معمولاً کمتر از عرض مقطع عضو در نظر گرفته میشود. در مقاطع حساس یا محل‌های تمرکز تنش، این فاصله باید کاهش یابد. - حداقل تعداد و توزیع میلگردهای طولی در گوشه‌های مقطع
آییننامهها تأکید دارند که میلگردهای طولی باید بهصورت متقارن و در چهار گوشه مقطع مستطیلی یا مربعی توزیع شوند. این آرایش باعث میشود بازوی مقاوم پیچشی افزایش یابد و تنشهای کششی ناشی از پیچش به‌خوبی جذب شوند. حداقل ۴ میلگرد طولی (یک عدد در هر گوشه) معمولاً الزامی است. - حداقل طول مهاری و قلاب استاندارد برای اتصال خاموتها
برای تأمین پیوستگی بین خاموت و بتن، انتهای خاموتها باید دارای قلاب ۱۳۵ درجه باشد و این قلاب‌ها باید در بتن مهار شوند. طول مهاری خاموت باید با توجه به قطر میلگرد، کلاس بتن و شرایط محیطی تعیین شود. اجرای نادرست این اتصال‌ها یکی از دلایل رایج ضعف در عملکرد پیچشی است. - ضرورت رعایت حداقل درصد آرماتور پیچشی مستقل از تحلیل سازه‌ای
حتی اگر تحلیل پیچشی نشان دهد که عضو نیازی به آرماتورگذاری ندارد، آییننامهها یک حداقل آرماتور را الزامی می‌دانند تا رفتار شکننده به رفتار شکل‌پذیر تبدیل شود. این مقدار بهصورت درصدی از سطح مقطع مؤثر عضو یا بر اساس روابط تجربی تعیین میشود. - تقویت ویژه در نواحی تمرکز پیچش یا انتقال گشتاور زیاد
در محل‌هایی مانند اتصال تیر به ستون، تغییر مقطع یا گوشه‌های پلان‌های پیچیده، آییننامهها توصیه به استفاده از آرماتورهای مضاعف یا ویژه می‌کنند. در این نواحی ممکن است علاوه بر خاموت بسته، نیاز به خاموت مارپیچ یا میلگردهای مورب نیز باشد. - محدودیت در وصله و قطع آرماتورهای طولی و عرضی در نواحی بحرانی
آییننامهها به‌صراحت توصیه می‌کنند که وصله‌های مکانیکی، جوش یا خم میلگردهای پیچشی در مناطقی که پیچش شدید وجود دارد انجام نشود. در صورت اجبار، باید طول وصله افزایش یافته و محل وصله از ناحیه بحرانی فاصله داشته باشد. همچنین قطع خاموتها در طول مسیر پیچش مجاز نیست. - کنترل کرنش و گسیختگی در مرحله بهره‌برداری و حالت حدی نهایی
طراحی آرماتور پیچشی باید به‌گونه‌ای باشد که حتی در شرایط بهره‌برداری (یعنی قبل از وقوع زلزله یا بار نهایی)، کرنش میلگردها از حد مجاز فراتر نرود. در حالت حدی نهایی نیز عضو باید به‌جای گسیختگی ترد، به حد جاری شدن میلگردها برسد تا هشدار کافی برای تخلیه یا تقویت سازه فراهم شود. - مستندسازی محاسبات و کنترل ضوابط در نقشه‌های اجرایی
آییننامهها تأکید دارند که کلیه ضوابط مربوط به آرماتور پیچشی (قطر، فاصله، تعداد، طول مهاری، نوع قلاب، موقعیت نصب) باید به‌وضوح در نقشه‌های اجرایی سازه درج شوند. همچنین دفاتر محاسبات باید مستندات مربوط به تحلیل پیچشی و روابط استفاده‌شده برای تعیین آرماتورها را ارائه دهند.
کاربردهای اصلی طراحی آرماتور پیچشی
طراحی آرماتور پیچشی، یکی از الزامات جدی در اعضایی از سازه است که بهصورت مستقیم یا غیرمستقیم تحت گشتاور پیچشی قرار میگیرند. پیچش ممکن است در بسیاری از پروژه‌ها بهصورت ناخواسته یا ثانویه ایجاد شود و اگر در طراحی نادیده گرفته شود، می‌تواند منجر به گسیختگی ناگهانی، کاهش شکل‌پذیری و از دست رفتن ظرفیت باربری سازه شود.
کاربرد آرماتور پیچشی به‌طور خاص در اعضایی مطرح است که به دلیل موقعیت هندسی، نحوه بارگذاری، نوع اتصال یا شرایط بهره‌برداری، مستعد تحمل پیچش هستند. در ادامه، مهم‌ترین موقعیت‌هایی که طراحی آرماتور پیچشی در آن‌ها ضروری است را بررسی می‌کنیم:
- تیرهای با مقطع L یا T شکل در پلان
در بسیاری از سازه‌ها، به‌ویژه در پلان‌هایی با تیرهای فرعی یا لبه‌ای، از تیرهایی با مقطع غیرمتقارن مانند L یا T استفاده میشود. این تیرها هنگام بارگذاری، گشتاوری پیچشی تولید می‌کنند، چون مرکز برش آن‌ها با مرکز هندسی مقطع منطبق نیست. در چنین مواردی، طراحی آرماتور پیچشی الزامی است تا از ترک‌خوردگی مورب یا گسیختگی ناگهانی جلوگیری شود. - تیرهای خارجی در کناره دال‌های یک‌طرفه یا دوطرفه
وقتی دال بار خود را به تیرهای کناری منتقل میکند، به‌ویژه در گوشه‌های پلان، بخشی از این بار بهصورت غیرمتقارن وارد شده و منجر به ایجاد پیچش در تیرهای لبه‌ای میشود. این شرایط در دال‌های یک‌طرفه بسیار رایج است. برای مقابله با این پدیده، استفاده از خاموتهای بسته و میلگردهای طولی مناسب در گوشه‌ها اهمیت بالایی دارد. - اعضایی با بارگذاری خارج از مرکز
هر عضوی که بار وارده به آن از مرکز هندسی مقطع عبور نکند، بهصورت بالقوه دچار پیچش میشود. این بارگذاری خارج از مرکز ممکن است بهصورت دائمی (مثلاً بار جرثقیل یا مخازن آویزان) یا موقت (مثل زلزله یا بار باد) باشد. در این موارد، طراحی آرماتور پیچشی نقش کلیدی در حفظ پایداری عضو دارد. - ستون‌های بتنی مستقر در پلان‌های نامتقارن یا مثلثی
در پلان‌هایی که ستون‌ها در موقعیت‌های زاویه‌دار یا خارج از مرکز قرار میگیرند، توزیع بار منجر به ایجاد پیچش در ستون میشود. این حالت بیشتر در ساختمان‌هایی با هندسه پیچیده، رمپ، بالکن یا کنسول دیده میشود. برای کنترل کرنش‌های پیچشی در این ستون‌ها، آرماتورگذاری خاص با ترکیب خاموت مارپیچ و میلگردهای طولی نیاز است. - پایه‌ها و تیرهای حائل تحت اثر باد یا زلزله
نیروهای جانبی ناشی از زلزله یا باد می‌توانند باعث پیچش ثانویه در اعضایی شوند که در تکیه‌گاه یا محل اتصال محدودیت چرخشی دارند. به‌ویژه در سازه‌هایی با پلان‌های نامنظم، این نوع پیچش به‌شکل ناخواسته ظاهر میشود و طراحی صحیح آرماتور پیچشی در آن حیاتی است. بی‌توجهی به این موضوع می‌تواند عملکرد لرزه‌ای سازه را به‌شدت کاهش دهد. - اعضای دارای بازشو یا حفره در مقطع
وجود بازشو در تیرها، دال‌ها یا دیوارها باعث برهم خوردن مسیر انتقال نیرو شده و مقطع را به نواحی ضعیف‌تری تقسیم میکند. این شرایط می‌تواند موجب تمرکز گشتاور پیچشی در اطراف بازشوها شود. طراحی آرماتور پیچشی در این مناطق، به‌ویژه در اطراف بازشوهای بزرگ یا نامتقارن، الزامی است. - تیرهای کنسولی و عناصر طره‌ای
کنسول‌ها در بسیاری از سازه‌ها مانند بالکن، سایه‌بان یا پلکان استفاده میشوند. این اعضا معمولاً به‌دلیل اعمال بار متمرکز در انتها و تکیه‌گاه محدود، دچار گشتاور پیچشی میشوند. برای جلوگیری از پیچش و افتادگی بیش از حد، استفاده از خاموتهای بسته و آرماتور طولی تقویتی در گوشه‌های مقطع توصیه میشود. - تیرهای تکیه‌گاهی با اتصال خمشی در پلان سه‌بعدی
در سازه‌هایی با اتصال‌های سه‌بعدی، مانند تیرهایی که در دو یا چند جهت به ستون متصل‌اند، احتمال ایجاد پیچش بسیار بالاست. تحلیل دقیق این اتصالات نشان می‌دهد که بخشی از گشتاور واردشده به ستون‌ها بهصورت پیچشی به تیر منتقل میشود. در این موارد، طراحی پیچشی یکی از اجزای حیاتی کنترل تغییرشکل و شکست است. - اعضایی با عملکرد ترکیبی (تیر-دیوار یا تیر-دال)
در برخی سیستم‌های سازه‌ای، اعضا بهصورت مشترک عمل می‌کنند، مثل تیرهایی که نقش دیافراگم هم دارند. در این شرایط، انتقال نیرو بین اجزا به‌گونه‌ای انجام میشود که پیچش در عضو ایجاد شود. استفاده از آرماتورهای پیچشی در این حالت باعث ایجاد پیوستگی سازه‌ای و انتقال مؤثر نیرو بین اجزا میشود. - پروژه‌های صنعتی و پل‌ها با بارگذاری‌های پیچیده
در سازههای خاص مانند پل‌ها، کارخانه‌ها، سوله‌های صنعتی یا سازههای انتقال نیرو، بارگذاری‌ها از نوع دینامیکی، نوسانی یا غیرمتقارن هستند. پیچش در این پروژه‌ها یک مؤلفه جدی طراحی است و استفاده از آرماتورهای مقاوم در برابر پیچش، علاوه بر افزایش مقاومت، موجب افزایش طول عمر و دوام سازه نیز میشود.
قیمت میلگرد و اهمیت آن در طراحی آرماتورهای پیچشی
در حال حاضر دانستن قیمت روز میلگرد برای محاسبه هر چه بهتر هزینه های پروژه و همچنین برنامه ریزی هر چه بهتر، امری ضروری است و ما در آهن اینجا قیمت انواع مقاطع فولادی از جمله قیمت روز میلگرد را ارائه می‌کنیم:
در بازار میلگرد، برندهای شناخته‌شده و معتبری مانند ذوب‌آهن اصفهان، کویر کاشان، نیشابور و بافق یزد حضور مهم و گسترده‌ای داشته و از مهم‌ترین منابع تامین میلگرد محسوب میشوند، برای تحلیل بهتر شرایط بازار و انتخاب گزینه مناسب، دانستن قیمت روز میلگرد امری مهم و ضروری است:
مشاهده قیمت روز میلگردجمعبندی
در این مقاله به بررسی عملکرد میلگرد در برابر نیروهای پیچشی در اعضای بتنی پرداختیم. پیچش از جمله بارهای پیچیده و تأثیرگذار بر رفتار سازه‌ای است و طراحی مناسب آرماتور پیچشی نقش تعیین‌کننده‌ای در عملکرد عضو بتنی ایفا میکند. رعایت الزامات آیین‌نامه‌ای، شناخت دقیق انواع آرماتورها و در نظر گرفتن شرایط واقعی سازه از مهم‌ترین نکات در طراحی پیچشی است.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است. کارشناسان مجرب و حرفه‌ای آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک میکند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. نیروهای پیچشی در اعضای بتنی چگونه ایجاد میشوند؟
نیروهای پیچشی یا لنگر پیچشی معمولاً زمانی در سازههای بتنی ایجاد میشوند که بارگذاری به صورت نامتقارن یا خارج از مرکز انجام شود. این حالت ممکن است بر اثر بارهای جانبی مثل زلزله، باد یا اتصال تیرها در زوایای خاص به وجود آید. در نتیجه، مقطع عضو تمایل به چرخش حول محور طولی پیدا میکند و این چرخش باید با طراحی مناسب کنترل شود. -
2. عملکرد میلگرد در برابر نیروهای پیچشی چگونه است؟
میلگرد در برابر پیچش با ایجاد مقاومت در برابر تنشهای برشی ناشی از چرخش، مانع از گسترش ترکهای پیچشی میشود. میلگردهای طولی وظیفه حفظ انسجام بتن در کشش را دارند و خاموتها (یا میلگردهای عرضی) وظیفه تحمل تنشهای برشی را بر عهده دارند. ترکیب صحیح این دو نوع آرماتور باعث افزایش ظرفیت پیچشی عضو میشود. -
3. چه نوع آرماتورهایی برای مقابله با پیچش مناسبتر هستند؟
برای مقابله مؤثر با پیچش، استفاده از خاموتهای بسته، خاموت مارپیچ یا رکابی و همچنین میلگردهای طولی در نواحی گوشه عضو بتنی توصیه میشود. این نوع آرایش باعث ایجاد یک قفس مقاوم در برابر چرخش شده و مقاومت کلی عضو را بالا میبرد. -
4. آیا تمام اعضای بتنی نیاز به طراحی در برابر پیچش دارند؟
خیر. تنها اعضایی که تحت تأثیر پیچش قابل توجه هستند، باید طراحی پیچشی داشته باشند. برای مثال، تیرهایی که به صورت L یا T شکل در پلان قرار دارند، یا تیرهایی که در معرض بار جانبی قرار میگیرند، معمولاً نیاز به آرماتور پیچشی دارند. در سایر موارد، مقاومت خمشی و برشی کفایت میکند. -
5. چه آییننامههایی برای طراحی آرماتور پیچشی معتبر هستند؟
استانداردهای بینالمللی مانند ACI 318 (آمریکا)، Eurocode 2 (اروپا) و در ایران مبحث 9 مقررات ملی ساختمان، بهعنوان منابع معتبر طراحی پیچشی شناخته میشوند. این آییننامهها ضوابطی چون حداقل درصد آرماتور، آرایش خاموتها، فاصله مجاز بین میلگردهای عرضی و نحوه محاسبه مقاومت پیچشی را بهصورت دقیق مشخص کردهاند.
