هم‌پوشانی میلگرد در سازه بتنی + نکات کلیدی

هم‌پوشانی میلگرد در سازه‌های بتنی یکی از عوامل کلیدی در تضمین یکپارچگی سازه و انتقال صحیح نیرو در نقاط اتصال میلگردها است. نواحی بحرانی مثل تکیه‌گاه‌ها، مناطق تحت خمش یا برش شدید، نیازمند دقت و رعایت اصول مهندسی در اجرای وصله‌ها هستند، دانستن قیمت روز میلگرد برای برآورد هزینه اجرای سازه‌های بتنی، به‌ویژه در نواحی حساس و بحرانی بسیار اهمیت دارد.

در این مقاله به تعریف هم‌پوشانی، نقش آن در عملکرد سازه، استانداردهای اجرایی، تفاوت آن با سایر روش‌های اتصال و نکات مهم در اجرا می‌پردازیم، پس در ادامه با آهن اینجا همراه باشید.

هم‌پوشانی میلگرد چیست؟

در پروژه‌های بتن‌آرمه، همواره چالش‌هایی در ارتباط با اتصال طولی میلگردها وجود دارد، زیرا طول میلگردهای تولیدی محدود بوده و در اجرای المان‌های طویل نظیر تیرها، ستون‌ها یا دیوارها، اتصال چند میلگرد در امتداد یکدیگر اجتناب‌ناپذیر است. یکی از رایج‌ترین و متداول‌ترین روش‌ها برای تأمین این اتصال، استفاده از هم‌پوشانی یا وصله پوششی است؛ یعنی قرار دادن دو میلگرد در امتداد هم با طول مشخص به‌گونه‌ای که نیرو از یک میلگرد به میلگرد بعدی منتقل شود، بدون نیاز به عملیات جوش یا استفاده از اتصالات مکانیکی پیچیده.

این روش بر اساس اصل چسبندگی بین فولاد و بتن عمل می‌کند. زمانی که میلگردها در داخل بتن قرار می‌گیرند، بین سطح میلگرد و بتن یک پیوستگی مکانیکی ایجاد می‌شود که به آن اصطلاحاً پیوستگی (Bond) گفته می‌شود. این پیوستگی باعث می‌شود تنش‌های کششی یا فشاری از یک میلگرد به میلگرد دیگر منتقل شده و المان سازه‌ای مانند یک قطعه یکپارچه عمل کند.

برای اینکه این انتقال نیرو به‌صورت کامل و ایمن انجام شود، نیاز است تا طول مشخصی از هر دو میلگرد در محل اتصال، روی یکدیگر هم‌پوشانی داشته باشند. این طول که به آن طول وصله یا Lap Length گفته می‌شود، بر اساس پارامترهای متعددی تعیین می‌شود: قطر میلگرد، مقاومت مشخصه بتن، نوع میلگرد (صاف یا آجدار)، شرایط بارگذاری (کشش یا فشار)، نوع عضو سازه‌ای و حتی شرایط محیطی پروژه.

در صورتی که طول هم‌پوشانی به‌اندازه کافی نباشد، تنش‌ها به‌صورت کامل منتقل نشده و پدیده‌ای به نام لغزش میلگرد اتفاق می‌افتد که منجر به کاهش مقاومت نهایی، ترک خوردگی و حتی گسیختگی موضعی در سازه می‌شود. بنابراین، تعیین دقیق و علمی این طول و اجرای اصولی آن در کارگاه، یکی از ارکان اصلی اجرای سازه‌های ایمن و بادوام است.

لازم به ذکر است که محل اجرای وصله نیز تأثیر قابل توجهی در عملکرد آن دارد. توصیه مهندسی این است که از اجرای وصله در مناطقی از سازه که تحت بیشترین تنش‌ها قرار دارند (مانند وسط دهانه تیرها یا محل بیشینه برش) خودداری شود. در مقابل، نواحی با تنش کمتر یا نقاطی که میلگرد تحت نیروهای فشاری است، محل مناسبی برای اجرای وصله محسوب می‌شوند.

یکی دیگر از نکاتی که در خصوص هم‌پوشانی باید مورد توجه قرار گیرد، مسئله تمرکز وصله‌هاست. اگر چندین میلگرد به‌صورت همزمان و در یک مقطع واحد وصله شوند، تمرکز تنش بالا رفته و امکان بروز شکست موضعی یا ترک خوردگی بتن افزایش می‌یابد. برای جلوگیری از این موضوع، میلگردها معمولاً به‌صورت یک‌درمیان وصله شده یا به اصطلاح stagger می‌شوند.

میلگرد چیست و چه نقشی در سازه‌ها دارد؟

میلگرد یکی از مهم‌ترین و پرکاربردترین مقاطع فولادی در صنعت ساخت‌وساز است. این محصول به دلیل مقاومت بالا در برابر کشش، نقش کلیدی در استحکام بتن دارد و از آن برای افزایش مقاومت سازه‌ها استفاده می‌شود، در این مقاله، به بررسی انواع میلگرد، ویژگی‌ها و کاربردهای آن می‌پردازیم:

بیشتر بخوانید

عوامل مؤثر بر نحوه اجرای هم‌پوشانی

در اجرای هم‌پوشانی میلگردها، عوامل متعددی نقش تعیین‌کننده در کیفیت و ایمنی نهایی وصله دارند. این عوامل، مستقیماً بر طول موردنیاز برای هم‌پوشانی، محل اجرا، شیوه قرارگیری میلگردها و حتی تصمیم‌گیری درباره استفاده از روش‌های جایگزین تأثیر می‌گذارند. آشنایی دقیق با این پارامترها، به مهندسان و مجریان پروژه کمک می‌کند تا از بروز اشکالات اجرایی، ضعف عملکرد سازه و حتی افزایش هزینه‌های ناخواسته جلوگیری شود:

1. قطر میلگرد (Bar Diameter)
   هرچه قطر میلگرد بیشتر باشد، نیروی منتقل‌شونده نیز افزایش یافته و در نتیجه سطح تماس بیشتری برای انتقال تنش نیاز است. به‌همین دلیل، طول هم‌پوشانی به‌طور مستقیم تابعی از قطر میلگرد است. برای میلگردهای قطور، معمولاً از نسبت‌های ثابت ضربدر قطر (مثلاً ۴۰ برابر قطر میلگرد برای وصله کششی) استفاده می‌شود. این نسبت در آیین‌نامه‌ها مشخص شده و رعایت آن الزامی است.
2. نوع نیروی وارده (کششی یا فشاری)
   انتقال نیروی کششی به‌دلیل تمایل میلگرد به بیرون کشیده‌شدن از بتن، چالش‌برانگیزتر است. در نتیجه، میلگردهایی که در ناحیه کششی عضو قرار دارند، نیازمند طول وصله بیشتری هستند. در مقابل، در شرایط فشاری، تماس مستقیم و تراکم بتن اطراف میلگرد، موجب انتقال مؤثرتر نیرو می‌شود و طول وصله را کاهش می‌دهد.
3. نوع میلگرد از نظر سطح (صاف یا آجدار)
   میلگردهای آجدار دارای زبری سطحی بیشتری هستند و در نتیجه چسبندگی مکانیکی و اصطکاک بین میلگرد و بتن را افزایش می‌دهند. این ویژگی باعث بهبود عملکرد وصله و کاهش نسبی طول موردنیاز می‌شود. در مقابل، میلگردهای ساده یا صاف به‌دلیل نداشتن دندانه‌های مکانیکی، توانایی کمتری در انتقال نیرو داشته و معمولاً برای اتصال آن‌ها طول هم‌پوشانی بیشتری در نظر گرفته می‌شود یا استفاده از آن‌ها در وصله ممنوع است.
4. مقاومت بتن و کیفیت اجرای آن
   هرچه مقاومت فشاری بتن بالاتر باشد، پیوستگی بین میلگرد و بتن نیز بهتر خواهد بود. به‌طور معمول، بتن با مقاومت پایین یا دارای کرموشدگی در اطراف محل وصله، منجر به کاهش چشمگیر عملکرد هم‌پوشانی می‌شود. بنابراین، تراکم مناسب بتن، استفاده از ویبراتور و اطمینان از عدم وجود حفره در اطراف میلگرد، از الزامات اجرای موفق وصله است.
5. شرایط قرارگیری میلگرد در عضو سازه‌ای
   اگر میلگرد در ناحیه بالایی قالب بتن قرار داشته باشد، به‌دلیل نشست آب بتن و کاهش چسبندگی در بالا، طول هم‌پوشانی باید افزایش یابد. آیین‌نامه‌ها معمولاً برای میلگردهای بالا (Top Bars)، ضریب اصلاحی بیشتری اعمال می‌کنند. به‌علاوه، زاویه قرارگیری میلگرد نسبت به راستای عضو و فاصله از سطح بتن نیز اهمیت دارد.
6. پوشش بتن اطراف میلگرد (Concrete Cover)
   وجود پوشش مناسب از بتن در اطراف میلگرد (پوشش کناری، بالا و پایین) از الزامات اجرای وصله است. در صورت ناکافی بودن این پوشش، خطر خوردگی، ترک ناشی از انبساط و ضعف در پیوستگی افزایش می‌یابد. این پوشش بسته به شرایط محیطی و نوع عضو (مثل تیر یا ستون) در آیین‌نامه‌ها مشخص شده و نباید کمتر از مقدار توصیه‌شده باشد.
7. محیط بهره‌برداری پروژه (مرطوب، خورنده، لرزه‌ای)
   در شرایط محیطی سخت مثل مناطق ساحلی یا صنعتی، احتمال خوردگی میلگردها افزایش می‌یابد. در این شرایط، آیین‌نامه‌ها معمولاً طول وصله را افزایش داده یا استفاده از روش‌های جایگزین را توصیه می‌کنند. همچنین در مناطق با خطر زلزله، هم‌پوشانی باید با رعایت ضوابط لرزه‌ای خاص مانند stagger شدن و پوشش بتن بیشتر اجرا شود.
8. تراکم و آرایش میلگرد در محل وصله
   در نقاطی که میلگردهای زیادی در یک مقطع اجرا می‌شوند، به‌ویژه در اعضای بحرانی مانند گره‌های تیر و ستون، اجرای وصله ممکن است باعث تجمع زیاد فولاد در یک ناحیه و ایجاد تراکم شود. این مسئله علاوه بر سختی اجرا، موجب ایجاد حفره یا کرمو شدن بتن نیز خواهد شد که باید با آرایش مناسب، stagger کردن وصله‌ها و انتخاب محل مناسب، این مشکلات را برطرف کرد.
9. نحوه تثبیت میلگردها هنگام بتن‌ریزی
   اگر میلگردهای وصله‌شده به‌خوبی توسط سیم آرماتوربندی یا اسپیسرهای مناسب در محل خود تثبیت نشوند، ممکن است حین بتن‌ریزی جابجا شده و از تراز خارج شوند. این جابجایی منجر به کاهش اثربخشی وصله و حتی بیرون‌زدگی از بتن می‌شود. بنابراین، تثبیت مطمئن میلگرد در طول هم‌پوشانی، پیش‌شرط انتقال نیروی مطمئن است.
10. استفاده از ضوابط آیین‌نامه‌ای و کنترل نقشه‌های اجرایی
    تمامی آیین‌نامه‌های معتبر نظیر ACI 318، BS 8110 یا مبحث نهم مقررات ملی ساختمان ایران، جداول و ضوابط مشخصی برای تعیین طول و شرایط هم‌پوشانی ارائه کرده‌اند. هرگونه تصمیم‌گیری خارج از این محدوده، تنها باید با تأیید مهندس طراح انجام شود. کنترل نقشه‌های اجرایی و انطباق آن با شرایط واقعی سایت، در این مرحله بسیار ضروری است.

محل مناسب برای اجرای هم‌پوشانی

یکی از مهم‌ترین تصمیماتی که در فرآیند آرماتوربندی اعضای بتن‌آرمه باید گرفته شود، انتخاب محل مناسب برای اجرای هم‌پوشانی میلگردهاست. برخلاف تصور برخی مجریان، انتخاب تصادفی یا صرفاً بر اساس سهولت اجرایی محل وصله، می‌تواند عملکرد کلی عضو سازه‌ای را دچار ضعف کرده و در درازمدت موجب کاهش عمر مفید سازه یا حتی گسیختگی آن شود.

اصول مهندسی سازه ایجاب می‌کند که وصله‌ها در مناطقی انجام شوند که تنش‌های کمتری وجود دارد تا اطمینان از انتقال صحیح نیروها بین میلگردها حاصل شود. به‌عبارت دیگر، محل هم‌پوشانی نه‌تنها نباید در نقاط بحرانی قرار گیرد، بلکه باید به‌گونه‌ای انتخاب شود که اثر منفی بر ظرفیت باربری عضو نداشته باشد.

معیارهای انتخاب محل مناسب هم‌پوشانی در اعضای مختلف

• در تیرها:
  در تیرهای خمشی، بیشترین تنش کششی در وسط دهانه و نزدیک‌ترین ناحیه به تکیه‌گاه‌ها رخ می‌دهد. بنابراین، توصیه می‌شود وصله‌های کششی در یک‌سوم میانی دهانه و به‌صورت stagger (یکی‌درمیان) انجام شود. در مورد میلگردهای فشاری، اجرای وصله نزدیک به تکیه‌گاه مجاز است، اما باید با کنترل تراکم و پوشش مناسب همراه باشد.
• در ستون‌ها:
  در ستون‌ها به‌ویژه در نواحی بحرانی (نزدیکی اتصال تیر و ستون یا پای ستون)، اجرای وصله کششی توصیه نمی‌شود. بهتر است وصله‌ها در ناحیه وسط ستون و در فاصله‌ای مشخص از اتصال انجام شوند. همچنین، رعایت stagger شدن وصله‌ها در ستون‌ها بسیار حیاتی است، زیرا تمرکز وصله در یک مقطع، احتمال ایجاد نقاط ضعف موضعی را افزایش می‌دهد.
• در دیوارهای برشی یا سازه‌های دیواری:
  در این اعضا، وصله‌ها باید در جایی اجرا شوند که توزیع نیروها یکنواخت‌تر است؛ مثلاً در نیمه‌های ارتفاع دیوار و دور از بازشوها یا محل تمرکز تنش. در مجاورت درزهای اجرایی یا نواحی تلاقی دیوار با ستون یا تیر، انجام وصله به‌شدت محدود و نیازمند کنترل ویژه است.
• در فونداسیون و پی‌ها:
  در شالوده‌های گسترده یا نواری، توصیه می‌شود هم‌پوشانی میلگردها در بخش‌هایی از پی انجام شود که توزیع تنش‌ها یکنواخت‌تر است. همچنین، میلگردهای کششی باید با دقت بالا و در نواحی با حداقل برش وصله شوند. در پی‌های منفرد، اجرای وصله در نزدیکی ستون‌ها توصیه نمی‌شود مگر با کنترل دقیق.

الزامات فنی برای محل هم‌پوشانی

• فاصله از ناحیه بیشینه خمش یا برش:
  وصله‌ها نباید در نواحی دارای خمش یا برش زیاد قرار بگیرند. این نواحی معمولاً در نزدیکی تکیه‌گاه‌ها یا وسط دهانه‌ها هستند که بسته به نوع عضو باید تعیین دقیق صورت گیرد.
• عدم تمرکز وصله‌ها در یک مقطع:
  تمرکز چندین وصله در یک ناحیه موجب کاهش مؤثر مقطع بتن مسلح شده و مسیر جریان نیرو را دچار اخلال می‌کند. در نتیجه، اجرای stagger یا تقسیم طولی و عرضی وصله‌ها از اصول بنیادین طراحی محسوب می‌شود.
• رعایت فاصله بین محل هم‌پوشانی و نقاط انحنای شدید میلگرد:
  در نقاطی که میلگرد دارای خمش یا زاویه است، انتقال نیرو به‌طور کامل اتفاق نمی‌افتد. بنابراین، نباید وصله در نزدیکی خم میلگرد اجرا شود.
• اجتناب از اجرای وصله در محل درزهای اجرایی بتن:
  درزهای اجرایی (construction joints) دارای ضعف‌هایی از نظر پیوستگی بتن هستند. وصله میلگرد در این نواحی باعث افزایش ریسک گسستگی می‌شود. باید تا حد امکان فاصله لازم بین محل وصله و درزهای اجرایی رعایت شود.

نکات اجرایی ویژه در تعیین محل هم‌پوشانی

• در تیرها و ستون‌ها، بهتر است وصله‌ها در ناحیه‌ای با فاصله حداقل 60 سانتی‌متر از ناحیه بحرانی اجرا شوند.
• وصله‌های واقع در یک سطح باید حداقل 40 برابر قطر میلگرد از یکدیگر فاصله داشته باشند.
• در اعضای لرزه‌ای، باید طبق ضوابط آیین‌نامه، وصله‌ها در نواحی غیر بحرانی و با رعایت stagger شدن اجرا شوند.
• در نواحی با تراکم میلگرد بالا، باید از روش‌هایی مثل وصله مکانیکی یا اجرای stagger در چند لایه عمودی استفاده شود تا از ایجاد حفره در بتن جلوگیری شود.

انتخاب محل مناسب برای هم‌پوشانی نه‌تنها از منظر مقاومت سازه‌ای، بلکه از لحاظ دوام و ماندگاری نیز اهمیت دارد. اتصال صحیح، انتقال تنش مطمئن، جلوگیری از تمرکز تنش و تأمین پوشش مناسب بتن، همگی به محل و نحوه اجرای وصله وابسته هستند. بنابراین، این موضوع باید در طراحی و اجرا با دقت بسیار زیاد و زیر نظر ناظر پروژه انجام گیرد.

چیدمان میلگردها در محل هم‌پوشانی

چیدمان صحیح میلگردها در محل هم‌پوشانی، یکی از مهم‌ترین عوامل در عملکرد موفق وصله پوششی در سازه‌های بتن‌آرمه است. حتی اگر طول هم‌پوشانی به‌درستی تعیین و محل آن به‌درستی انتخاب شده باشد، اما چیدمان نامناسب میلگردها می‌تواند موجب ایجاد حفره در بتن، کاهش چسبندگی، جابجایی حین بتن‌ریزی و در نهایت افت شدید در مقاومت پیوستگی شود. به همین دلیل، توجه به نحوه قرارگیری، فاصله‌گذاری و تثبیت میلگردها در محل وصله، امری حیاتی تلقی می‌شود.

چیدمان میلگردها در ناحیه وصله باید به‌گونه‌ای باشد که انتقال تنش به‌صورت یکنواخت انجام شود، پوشش بتنی کافی در اطراف میلگردها تأمین گردد و از تراکم بیش از حد فولاد و ایجاد مشکلات اجرایی نظیر عدم تراکم بتن، جلوگیری شود:

1. هم‌راستایی دقیق میلگردها (Axial Alignment):
   میلگردهای وصله‌شونده باید دقیقاً در امتداد هم قرار گیرند و بین آن‌ها هیچ‌گونه انحراف یا زاویه‌دار شدن وجود نداشته باشد. انحراف از راستا باعث اختلال در انتقال مستقیم نیرو و کاهش عملکرد وصله می‌شود. در اعضای کششی، این موضوع حساسیت بیشتری دارد، چرا که کوچک‌ترین عدم‌راستایی موجب تمرکز تنش و کاهش چسبندگی خواهد شد.
2. استفاده از سیم آرماتوربندی برای تثبیت موقعیت میلگردها:
   یکی از متداول‌ترین روش‌های تثبیت میلگردهای وصله‌شده، بستن آن‌ها به یکدیگر با استفاده از سیم‌های گالوانیزه نمره مناسب است. این سیم‌ها باید در چند نقطه از طول وصله (معمولاً ۳ تا ۴ نقطه) بسته شوند تا از جابجایی میلگرد در حین بتن‌ریزی جلوگیری شود. در صورت لزوم، می‌توان از اسپیسرهای خاص نیز برای حفظ فاصله میلگردها استفاده کرد.
3. رعایت فاصله حداقل بین میلگردهای موازی:
   میلگردهای وصله‌شده که به‌صورت موازی در کنار یکدیگر قرار می‌گیرند، باید دارای فاصله حداقلی مشخصی از یکدیگر باشند تا بتن به‌خوبی بین آن‌ها نفوذ کرده و تراکم مناسب انجام شود. طبق آیین‌نامه ACI 318، فاصله خالص بین میلگردها نباید کمتر از قطر میلگرد یا 25 میلی‌متر (هرکدام بیشتر باشد) باشد.
4. تأمین پوشش بتنی کافی در اطراف میلگردهای وصله‌شده:
   چیدمان میلگردها باید به‌گونه‌ای باشد که فاصله آن‌ها از قالب و سطح بیرونی بتن، طبق ضوابط تأمین شود. در وصله‌ها، این مسئله اهمیت بیشتری دارد، چرا که در صورت کاهش پوشش، احتمال زنگ‌زدگی، خوردگی و کاهش پیوستگی بسیار بالا می‌رود. برای مثال، در عناصر بتنی غیرمسلح در برابر خوردگی، پوشش بتن حداقل ۴۰ میلی‌متر در نظر گرفته می‌شود.
5. عدم ایجاد تمرکز وصله در یک مقطع عرضی:
   وصله‌ها باید در طول عضو پخش شوند و چیدمان آن‌ها به‌گونه‌ای باشد که چند میلگرد به‌طور همزمان در یک سطح وصله نشوند. این تکنیک به نام staggering شناخته می‌شود و موجب توزیع یکنواخت نیرو در طول عضو و کاهش تمرکز تنش در یک نقطه خاص می‌شود.
6. استفاده از قفس‌های پیش‌ساخته (Rebar Cages) در صورت نیاز:
   در پروژه‌های بزرگ یا با تعداد زیاد وصله، استفاده از قفس‌های میلگرد آماده و مهار شده، باعث اجرای دقیق‌تر و سریع‌تر می‌شود. این قفس‌ها معمولاً در کارگاه آماده‌سازی می‌شوند و چیدمان میلگردها در آن‌ها مطابق با نقشه اجرایی تنظیم می‌گردد.
7. رعایت جهت‌گذاری صحیح در میلگردهای طبقه‌ای یا چندلایه:
   در ستون‌ها یا تیرهایی با چند لایه میلگرد، وصله‌های لایه بالا و پایین نباید در یک مقطع قرار گیرند. توصیه می‌شود وصله‌های لایه‌های مختلف، با حداقل فاصله افقی 300 میلی‌متر نسبت به یکدیگر انجام شود. این فاصله از نظر توزیع تنش و کاهش ریسک ترک در بتن بسیار مؤثر است.
8. کنترل ارتفاع و تراز میلگردها در هنگام نصب:
   برای جلوگیری از جابجایی میلگردهای وصله‌شده، باید آن‌ها روی اسپیسر یا نگهدارنده‌های فلزی و پلاستیکی با ارتفاع مناسب قرار داده شوند. همچنین، قالب‌بندی باید به‌گونه‌ای باشد که فضای کافی برای تثبیت میلگردها در جای صحیح فراهم شود. هرگونه بالا یا پایین بودن میلگرد در قالب، ممکن است باعث کاهش پوشش بتن یا ایجاد ضعف در انتقال نیرو شود.
9. تمیز بودن سطح میلگرد در محل هم‌پوشانی:
   سطح میلگردهای وصله‌شونده باید کاملاً عاری از زنگ‌زدگی، روغن، گردوغبار یا مصالح زائد باشد. وجود هرگونه آلودگی در محل وصله، باعث اختلال در چسبندگی و کاهش پیوستگی خواهد شد. در صورت مشاهده زنگ‌زدگی سطحی، میلگرد باید با برس سیمی یا سندبلاست تمیز شود.
10. انطباق کامل چیدمان با نقشه‌های اجرایی و تأیید ناظر:
    چیدمان میلگرد در محل هم‌پوشانی باید دقیقاً مطابق نقشه‌های اجرایی تأیید شده باشد. هرگونه تغییر در محل، زاویه یا ترتیب میلگردها باید با هماهنگی مهندس طراح و ناظر مقیم پروژه انجام شود. این موضوع در اعضای حساس مانند تیرهای لرزه‌ای یا ستون‌های مرزی اهمیت دوچندان دارد.

در صورت رعایت تمامی این موارد، می‌توان انتظار داشت که هم‌پوشانی به‌عنوان یک اتصال مطمئن در طول عمر مفید سازه به‌خوبی عمل کند.

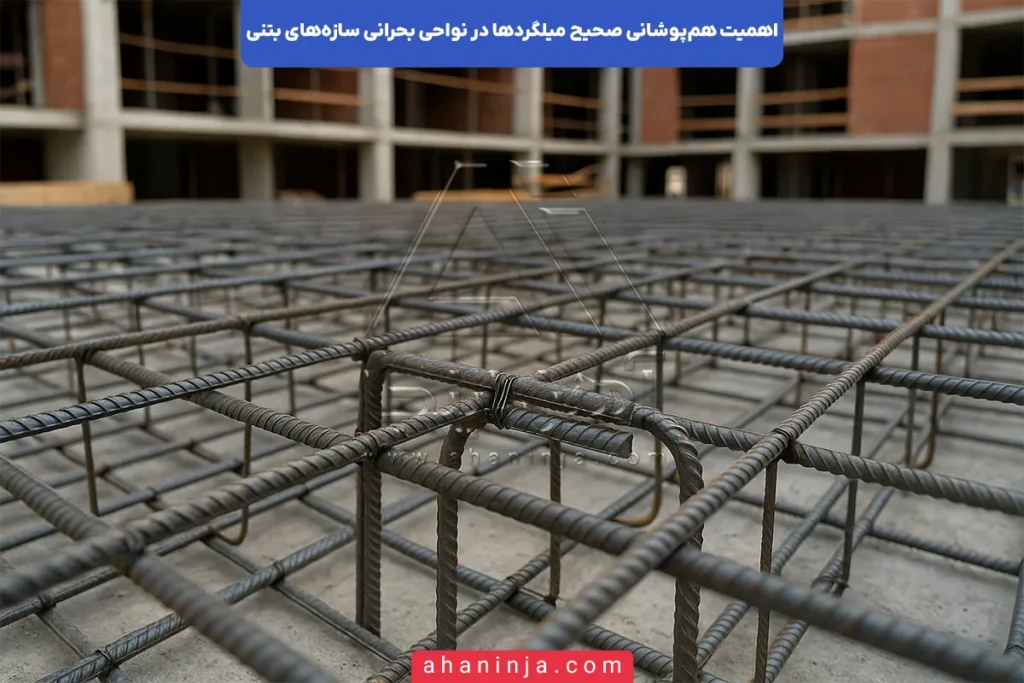

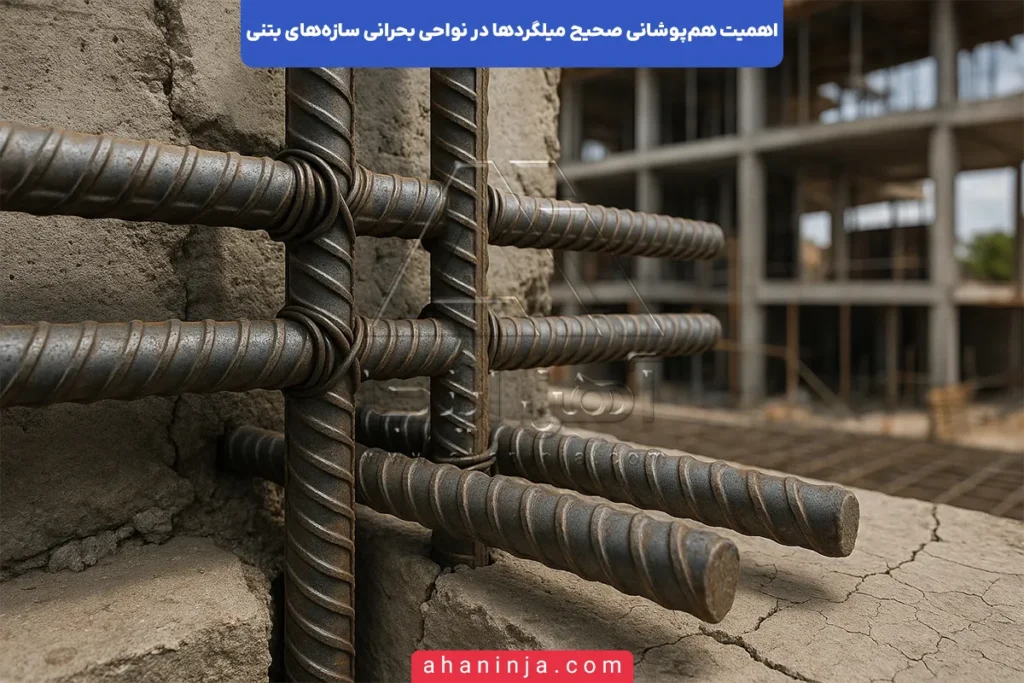

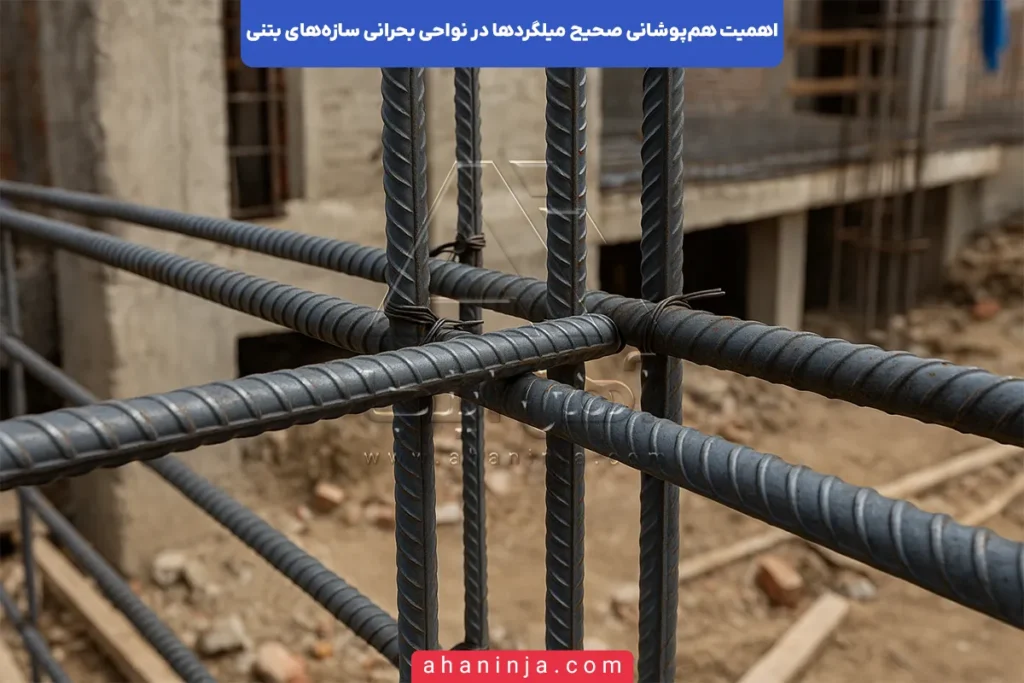

چرا نواحی بحرانی نیازمند هم‌پوشانی دقیق‌تری هستند؟

در تحلیل و طراحی سازه‌های بتن‌آرمه، نواحی بحرانی به مناطقی اطلاق می‌شود که بیشترین مقادیر نیروها، تنش‌ها و تغییرشکل‌ها در آن‌ها متمرکز هستند. این نواحی معمولاً در محل‌هایی مانند نزدیکی تکیه‌گاه‌ها، گره اتصال تیر و ستون، کنج‌های قاب، وسط دهانه تیرها و محل تمرکز بارهای جانبی مانند زلزله دیده می‌شوند. در این مناطق، سازه تحت شدیدترین فشارها و نیروهای کششی و فشاری قرار می‌گیرد و به همین دلیل، جزئیات اجرایی و طراحی در آن‌ها باید با دقت بسیار بالاتری نسبت به سایر بخش‌های سازه رعایت شود.

یکی از مهم‌ترین این جزئیات، هم‌پوشانی میلگردها در نواحی بحرانی است. زیرا در این محل‌ها، نقش میلگرد در انتقال مستقیم نیروهای وارده و همچنین حفظ انسجام و پایداری عضو بتنی، نسبت به سایر نواحی پررنگ‌تر می‌شود. اگر وصله میلگرد در این نواحی به‌درستی و مطابق ضوابط انجام نشود، خطر گسیختگی موضعی، ترک‌های کششی و حتی شکست کلی عضو به‌وجود خواهد آمد.

دلایل نیاز به دقت بیشتر در هم‌پوشانی نواحی بحرانی

1. تمرکز بالای تنش‌های کششی و فشاری:
   در نواحی بحرانی، تنش‌های کششی و فشاری معمولاً به حداکثر مقدار ممکن خود می‌رسند. این بدان معناست که میلگردها در این مناطق تحت بالاترین سطح نیرو قرار دارند. در نتیجه، وصله‌هایی که به‌درستی طراحی و اجرا نشده باشند، نمی‌توانند این تنش‌ها را منتقل کنند و دچار لغزش، شکست یا تسلیم زودرس می‌شوند.
2. نیاز به انتقال کامل نیرو بین میلگردها:
   هدف از هم‌پوشانی، انتقال تنش از یک میلگرد به میلگرد بعدی است. در نواحی بحرانی، این انتقال باید بدون کاهش، تاخیر یا اختلال انجام شود. هرگونه اختلال در این فرآیند می‌تواند منجر به ناپیوستگی در عضو سازه‌ای و کاهش مقاومت برشی یا خمشی شود.
3. رفتار غیرخطی بتن در نواحی پرتنش:
   بتن در نواحی بحرانی، بیشتر در معرض ترک‌خوردگی و کرنش‌های غیرالاستیک قرار می‌گیرد. در این شرایط، عملکرد پیوستگی بین میلگرد و بتن ضعیف‌تر می‌شود و در صورتی که وصله با دقت اجرا نشده باشد، پیوستگی از بین رفته و میلگرد عملاً از عملکرد سازه‌ای خارج می‌شود.
4. لزوم تأمین شکل‌پذیری (Ductility) در طراحی لرزه‌ای:
   یکی از اصول طراحی لرزه‌ای در سازه‌های بتنی، تأمین شکل‌پذیری در نواحی بحرانی است؛ یعنی توانایی عضو در تغییر شکل بدون شکست ناگهانی. اگر وصله‌ها در این مناطق ضعیف باشند، قبل از اینکه عضو به حد نهایی تغییر شکل برسد، گسیختگی در محل وصله رخ داده و شکست ترد (Brittle Failure) به‌وجود می‌آید. این نوع شکست بسیار خطرناک بوده و می‌تواند منجر به فروریزش سازه شود.
5. اهمیت پیوستگی در عملکرد یکپارچه سازه:
   عملکرد کل سازه به پیوستگی بین اجزای آن وابسته است. در نواحی بحرانی، اگر اتصال میلگردها از طریق هم‌پوشانی ضعیف باشد، یکپارچگی سازه از بین رفته و مسیر انتقال بار مختل می‌شود. این اختلال در عملکرد کلی سازه منعکس شده و منجر به رفتار نامتعادل و ناایمن خواهد شد.

استانداردهای هم‌پوشانی در آیین‌نامه‌ها

در طراحی و اجرای وصله پوششی میلگردها، رعایت ضوابط آیین‌نامه‌ای یک الزام غیرقابل اغماض است. این ضوابط در آیین‌نامه‌هایی نظیر مبحث نهم مقررات ملی ساختمان ایران و ACI 318 به‌صورت دقیق و عددی تعریف شده‌اند و هدف آن‌ها تضمین انتقال کامل نیرو بین میلگردها، حفظ پیوستگی بتن و جلوگیری از گسیختگی‌های موضعی در محل وصله است

• تعریف طول وصله پوششی (Lap Splice Length)
  طول وصله پوششی به حداقل طول موردنیاز برای قرارگیری دو میلگرد در امتداد یکدیگر گفته می‌شود تا تنش‌های کششی یا فشاری به‌درستی از میلگرد اول به دوم منتقل شود. این مقدار تابعی از قطر میلگرد، نوع نیروی وارده، نوع میلگرد و کیفیت بتن است.
• طول وصله میلگردهای کششی
  برای میلگردهای آجدار تحت کشش، طول وصله معمولاً برابر با ۴۰ برابر قطر میلگرد (۴۰db) در نظر گرفته می‌شود. این عدد در شرایط نامطلوب مانند استفاده از میلگردهای صاف، یا بتن با کیفیت پایین، بیشتر در نظر گرفته می‌شود. در آیین‌نامه‌ها، ضریب‌هایی برای اصلاح این مقدار بر اساس موقعیت و شرایط سازه‌ای لحاظ شده‌اند.
• طول وصله میلگردهای فشاری
  در شرایط فشاری، به‌دلیل افزایش تماس مؤثر میلگرد با بتن، طول وصله کمتری نیاز است. برای میلگردهای آجدار فشاری، آیین‌نامه طول هم‌پوشانی را ۳۰ برابر قطر میلگرد (۳۰db) پیشنهاد می‌کند، مگر اینکه شرایط خاصی نیاز به افزایش این مقدار داشته باشد.
• ضریب افزایش برای میلگردهای فوقانی (Top Bars)
  در اعضایی مانند تیرها که میلگردها در بخش بالایی مقطع قرار دارند، به‌دلیل جدایی آب بتن در بالای قالب و کاهش چسبندگی، طول وصله باید ۱٫۳ برابر حالت معمول در نظر گرفته شود. این مورد در آیین‌نامه به‌عنوان ضریب موقعیتی برای وصله آورده شده است.
• شرایط هم‌پوشانی در اعضای تحت زلزله (لرزه‌ای)
  آیین‌نامه‌ها توصیه می‌کنند که در نواحی بحرانی لرزه‌ای، حتی‌الامکان از اجرای وصله پوششی خودداری شود. اما اگر اجرای وصله اجتناب‌ناپذیر بود، باید:
  وصله‌ها در ناحیه غیر بحرانی عضو (خارج از ناحیه پلاستیک) اجرا شوند
  طول وصله حداقل 1.3 برابر حالت عادی لحاظ شود
  بیش از ۵۰ درصد میلگردها در یک مقطع وصله نشوند
  وصله‌ها به‌صورت stagger (یکی‌درمیان) اجرا شوند
  بتن در محل وصله با کیفیت بالا و تراکم مناسب ریخته شود
• ضوابط مربوط به فاصله وصله‌ها (Staggering)
  تمرکز وصله‌ها در یک ناحیه باعث تمرکز تنش و کاهش مقاومت پیوستگی می‌شود. بنابراین، آیین‌نامه‌ها الزام می‌کنند که وصله‌ها به‌صورت پراکنده و stagger شده اجرا شوند. فاصله افقی بین وصله‌ها باید حداقل 40db یا 600 میلی‌متر (هرکدام بیشتر است) باشد.
• الزام پوشش بتنی کافی در اطراف وصله
  پوشش بتن اطراف میلگرد وصله‌شده نباید کمتر از مقدار تعیین‌شده در آیین‌نامه باشد (برای تیرها معمولاً حداقل 25 تا 40 میلی‌متر). پوشش ناکافی منجر به کاهش پیوستگی، افزایش احتمال خوردگی میلگرد و در نهایت کاهش دوام وصله می‌شود.
• وصله در میلگردهای قطر بالا (بیش از 32mm)
  برای میلگردهایی با قطر بیش از ۳۲ میلی‌متر، استفاده از وصله پوششی به‌تنهایی توصیه نمی‌شود. آیین‌نامه‌ها پیشنهاد می‌کنند در این موارد از اتصالات مکانیکی (مکانیکی-پیچی) یا جوش سر به سر استفاده شود تا از لغزش و ناپیوستگی جلوگیری گردد.
• استفاده از ضریب‌های اصلاحی در شرایط خاص اجرایی
  در صورت وجود شرایط نامطلوب مثل تراکم ناکافی بتن، قالب‌بندی ناقص، استفاده از میلگردهای زنگ‌زده یا سردکار شده، باید طول وصله افزایش یابد. آیین‌نامه‌ها برای این شرایط، ضرایب اصلاحی خاصی تعریف کرده‌اند که طراح موظف به اعمال آن‌ها در محاسبات است.
• وصله در نزدیکی درزهای اجرایی یا ترک‌ها
  آیین‌نامه‌ها توصیه می‌کنند از اجرای وصله در محل‌هایی مانند درزهای اجرایی، ترک‌های بتن یا محل تقاطع نیروهای داخلی خودداری شود. این نواحی معمولاً چسبندگی کافی بین بتن و میلگرد را ندارند و عملکرد وصله را مختل می‌کنند.
• کنترل نهایی توسط ناظر پروژه و مطابقت با نقشه‌ها
  حتی با رعایت تمامی ضوابط آیین‌نامه‌ای، لازم است محل، طول و آرایش وصله‌ها توسط مهندس ناظر تأیید و با نقشه‌های اجرایی مقایسه شود. هرگونه تغییر در محل یا نحوه اجرای وصله باید با تأیید مکتوب ناظر صورت گیرد.

طول مهاری و وصله میلگرد چیست؟

طول مهاری و وصله میلگرد از مباحث اساسی و کاربردی در طراحی و اجرای سازه‌های بتن‌آرمه محسوب می‌شوند که رعایت دقیق ضوابط مربوط به آن‌ها، نقش مهمی در ایمنی و عملکرد صحیح سازه دارد، در این مقاله به تعریف این دو مفهوم، بررسی فنی انواع آن‌ها، الزامات آیین‌نامه‌ای، تفاوت‌ها، نکات اجرایی و تأثیر آن‌ها بر هزینه پروژه می‌پردازیم:

بیشتر بخوانید

انواع هم‌پوشانی میلگردها

بسته به موقعیت میلگرد و نوع بارگذاری، هم‌پوشانی در اشکال مختلفی اجرا می‌شود. در ادامه، به بررسی هر نوع می‌پردازیم:

1. هم‌پوشانی در کشش

هم‌پوشانی در کشش یکی از حیاتی‌ترین انواع وصله‌گذاری میلگردها در سازه‌های بتن‌آرمه است، زیرا عملکرد صحیح آن تأثیر مستقیمی بر ظرفیت کششی عضو سازه‌ای، کنترل ترک‌خوردگی، پایداری ساختار و در نهایت ایمنی کلی سازه دارد. این نوع وصله در بخش‌هایی از سازه به‌کار می‌رود که میلگردها تحت تنش کششی مستقیم یا ناشی از خمش قرار دارند، مانند پایین‌ترین تار تیرها در وسط دهانه، یا میلگردهای طولی کششی در دیوارها و فونداسیون‌ها.

در هم‌پوشانی کششی، هدف آن است که نیروی کششی به‌صورت کامل و ایمن از میلگرد قطع‌شده به میلگرد جایگزین منتقل شود، بدون اینکه این انتقال منجر به لغزش، تسلیم یا شکست موضعی در محل وصله شود. این انتقال نیرو صرفاً از طریق پیوستگی بین میلگرد و بتن صورت می‌گیرد؛ بنابراین کیفیت این پیوستگی و شرایط اجرایی در محل وصله، اهمیت بسیار زیادی پیدا می‌کند.

پارامترهای مؤثر در طراحی هم‌پوشانی کششی

1. قطر میلگرد (db):
   طول هم‌پوشانی کششی معمولاً به‌صورت تابعی از قطر میلگرد تعریف می‌شود. آیین‌نامه‌ها معمولاً طولی برابر ۴۰ تا ۵۰ برابر قطر میلگرد (۴۰db تا ۵۰db) برای این نوع وصله پیشنهاد می‌کنند، اما این مقدار ممکن است با توجه به شرایط پروژه تغییر کند.
2. نوع میلگرد (صاف یا آجدار):
   میلگردهای آجدار به‌دلیل سطح زبر و مکانیزم درگیر شدن فیزیکی با بتن، عملکرد بهتری در انتقال کشش دارند و در نتیجه طول وصله کمتری نیاز دارند. در مقابل، میلگردهای صاف (که در ایران به‌ندرت در سازه استفاده می‌شوند) چسبندگی ضعیف‌تری دارند و نباید در نواحی کششی وصله شوند مگر با تمهیدات خاص.
3. موقعیت میلگرد در مقطع (بالا یا پایین):
   میلگردهایی که در بخش بالایی مقطع قرار می‌گیرند، به‌علت ته‌نشینی آب بتن و جداشدگی مصالح، معمولاً پیوستگی ضعیف‌تری با بتن دارند. به همین دلیل، آیین‌نامه‌ها توصیه می‌کنند برای این موقعیت‌ها، طول هم‌پوشانی با ضریب ۱٫۳ افزایش یابد.
4. مقاومت فشاری بتن (f’c):
   بتن با مقاومت بالا، پیوستگی بیشتری با میلگرد ایجاد کرده و در نتیجه، به طول هم‌پوشانی کمتری نیاز دارد. در مقابل، بتن‌های ضعیف یا با تراکم پایین، توانایی انتقال تنش کششی در محل وصله را کاهش می‌دهند و باید طول وصله افزایش یابد.
5. شرایط بارگذاری (سازه لرزه‌ای یا ثقلی):
   در سازه‌هایی که در معرض زلزله هستند، رفتار غیرخطی مورد انتظار است. در چنین مواردی، وصله‌های کششی باید با طول افزایش‌یافته، رعایت فاصله مناسب و توزیع stagger شده اجرا شوند. در آیین‌نامه‌ها الزام شده که در ناحیه پلاستیک تیر یا ستون، از وصله پوششی کششی خودداری شود.
6. فاصله بین میلگردهای وصله‌شده:
   برای جلوگیری از تمرکز تنش و ضعف پیوستگی، میلگردهای وصله‌شده باید با فاصله کافی از یکدیگر قرار گیرند. آیین‌نامه‌ها این فاصله را حداقل ۲۵ میلی‌متر یا یک برابر قطر میلگرد (هرکدام بزرگ‌تر باشد) تعیین کرده‌اند.

الزامات اجرایی مهم در هم‌پوشانی کششی

1. ثابت نگه‌داشتن میلگردها:
   میلگردهای وصله‌شده باید با استفاده از سیم‌های آرماتوربندی در چند نقطه به یکدیگر متصل شوند تا در طول اجرای بتن جابجا نشوند. عدم تثبیت صحیح باعث انحراف از راستا و کاهش پیوستگی می‌شود.
2. پوشش بتنی مناسب:
   در محل وصله کششی، پوشش بتن باید به‌طور کامل حفظ شود. کم بودن پوشش نه‌تنها مقاومت وصله را کاهش می‌دهد، بلکه احتمال ترک و خوردگی را نیز افزایش می‌دهد.
3. عدم اجرای وصله در نواحی بیشینه خمش:
   وصله کششی نباید دقیقاً در محل بیشینه لنگر خمشی انجام شود (مثلاً وسط دهانه تیر). توصیه می‌شود این وصله‌ها در نواحی کم‌تنش و با حداقل تمرکز نیرو اجرا شوند.
4. عدم تمرکز وصله‌ها در یک ناحیه:
   اجرای هم‌زمان وصله‌های متعدد در یک مقطع، باعث افزایش تراکم فولاد و ضعف بتن‌ریزی می‌شود. بنابراین، وصله‌های کششی باید stagger شده و در طول عضو پخش شوند.

عواقب اجرای نادرست هم‌پوشانی در کشش

• لغزش میلگرد در بتن و ترک‌خوردگی کششی
• تمرکز تنش و افزایش احتمال شکست موضعی
• افت ظرفیت خمشی یا برشی عضو
• افزایش عرض ترک‌ها در ناحیه کششی
• کاهش شکل‌پذیری و آسیب‌پذیری در زلزله

توصیه آیین‌نامه‌ها

چنانچه وصله ناگزیر باشد، باید طول آن افزایش یافته و با نظارت مستقیم اجرا شود.

در ACI 318 و مبحث نهم، توصیه شده است که در نواحی با تنش کششی بالا، در صورت امکان از اتصالات مکانیکی یا جوشی استفاده شود.

در اعضای بحرانی، مانند ناحیه مفصل پلاستیک در تیر لرزه‌ای، اجرای وصله کششی ممنوع است.

2. هم‌پوشانی در فشار

در سازه‌های بتن‌آرمه، میلگردهایی که در نواحی فشاری عضو قرار دارند (مانند نواحی بالای تیرهای خمشی، میلگردهای طولی ستون‌ها و برخی نقاط دیوارهای برشی)، علاوه بر بتن، در افزایش ظرفیت فشاری و جلوگیری از گسیختگی ترد عضو نقش مؤثری ایفا می‌کنند. با توجه به محدودیت طول میلگردهای موجود در بازار، در بسیاری از موارد لازم است که این میلگردها نیز به‌صورت وصله‌شده اجرا شوند. یکی از روش‌های رایج برای اتصال آن‌ها، وصله پوششی فشاری یا هم‌پوشانی در فشار است.

هرچند ماهیت نیروی فشاری به‌دلیل تماس بیشتر میلگرد با بتن و تمایل به درگیری بیشتر، نسبت به نیروی کششی شرایطی ساده‌تر برای انتقال تنش فراهم می‌کند، اما این نباید منجر به سهل‌انگاری در طراحی و اجرای وصله فشاری شود. چراکه هرگونه ضعف در اجرا، می‌تواند موجب تمرکز تنش، خردشدگی موضعی بتن یا کمانش میلگرد و در نتیجه کاهش مقاومت فشاری عضو شود.

ویژگی‌های رفتاری وصله در فشار

در وصله فشاری، برخلاف وصله کششی، میلگردها تحت فشردگی قرار دارند و تمایل به بیرون کشیده شدن وجود ندارد. اما این بدان معنا نیست که وصله بدون پیوستگی عمل کند. پیوستگی بین میلگرد و بتن در محل وصله همچنان ضروری است تا نیروی فشاری بدون لغزش از یک میلگرد به میلگرد بعدی منتقل شود. اگر وصله بیش از حد کوتاه باشد یا کیفیت بتن اطراف محل اتصال ضعیف باشد، میلگردها در محل وصله دچار لغزش، کمانش موضعی یا خروج از مقطع مؤثر خواهند شد.

الزامات آیین‌نامه‌ای و طراحی در وصله فشاری

1. حداقل طول هم‌پوشانی فشاری (Compression Lap Splice Length):
   در آیین‌نامه‌های معتبر مانند ACI 318 و مبحث نهم مقررات ملی ساختمان ایران، طول هم‌پوشانی فشاری برای میلگردهای آجدار معمولاً ۳۰ برابر قطر میلگرد (۳۰db) در نظر گرفته شده است. این مقدار ممکن است بسته به شرایط سازه، کیفیت بتن، یا موقعیت میلگرد، افزایش یابد.
2. حداکثر تعداد میلگردهای وصله‌شده در یک مقطع:
   در وصله‌های فشاری، به‌ویژه در ستون‌ها یا اعضای فشاری با تعداد زیاد میلگرد، تمرکز وصله در یک مقطع ممکن است منجر به افزایش تنش موضعی در بتن شود. برای جلوگیری از این موضوع، آیین‌نامه محدود می‌کند که در یک سطح مقطع، حداکثر ۵۰ درصد میلگردهای فشاری به‌صورت همزمان وصله شوند.
3. نوع میلگرد:
   استفاده از میلگردهای آجدار برای وصله فشاری الزامی است. میلگردهای صاف به‌دلیل ضعف در چسبندگی، عملکرد مطمئنی در انتقال نیروی فشاری ندارند و استفاده از آن‌ها تنها در شرایط خاص و با ضوابط خاص مجاز است.
4. پوشش بتنی در اطراف وصله:
   در وصله‌های فشاری نیز مانند وصله‌های کششی، تأمین حداقل پوشش بتن اطراف میلگرد بسیار حیاتی است. پوشش ناکافی منجر به افزایش احتمال ترک‌های شعاعی در بتن اطراف میلگرد و کاهش عملکرد وصله می‌شود. پوشش پیشنهادی در ستون‌ها معمولاً حداقل ۴۰ میلی‌متر است.
5. آرایش وصله‌ها در ستون‌ها و اعضای قائم:
   در اعضایی مانند ستون‌ها که ترکیب فشار محوری و خمش وجود دارد، وصله‌ها باید به‌گونه‌ای اجرا شوند که توزیع یکنواختی در طول ستون داشته باشند. اجرای وصله در نیمه میانی ستون و به‌صورت stagger شده در لایه‌های مختلف، یکی از روش‌های مرسوم برای افزایش ایمنی است.
6. کنترل کمانش موضعی میلگرد در محل وصله:
   یکی از خطرات رایج در وصله فشاری، کمانش موضعی میلگردها به‌ویژه در صورت ضعف در مهار عرضی است. برای جلوگیری از این مشکل، اجرای صحیح خاموت‌های پیوسته و منظم در محل وصله توصیه می‌شود تا میلگردها در برابر انحراف جانبی محافظت شوند.
7. استفاده از وصله مکانیکی یا جوشی در شرایط خاص:
   اگر شرایط اجرایی یا طراحی اجازه تأمین طول هم‌پوشانی موردنیاز را ندهد (مثلاً در ستون‌های با فضای محدود یا باربری بالا)، می‌توان از وصله‌های مکانیکی یا جوشی استفاده کرد. این روش‌ها در وصله‌های فشاری نیز عملکرد مناسبی دارند، مشروط بر آنکه طبق مشخصات فنی تاییدشده و تحت نظارت اجرا شوند.
8. کنترل تراکم بتن در محل وصله:
   هرچند وصله فشاری نسبت به وصله کششی وابستگی کمتری به پیوستگی دارد، اما تراکم کامل بتن در اطراف میلگردها همچنان حیاتی است. به‌ویژه در مقاطع پرمیلگرد مانند ستون‌ها، عدم تراکم بتن در محل وصله موجب افت ظرفیت فشاری، ترک خوردگی شعاعی و افزایش تمرکز تنش خواهد شد.

نکات اجرایی مهم در وصله فشاری

• میلگردهای فشاری باید در امتداد مستقیم و بدون زاویه نسبت به یکدیگر قرار گیرند
• تثبیت میلگردها با سیم آرماتوربندی، به‌ویژه در مقاطع عمودی، الزامی است
• درصورت استفاده از خاموت‌های دورپیچ در محل وصله، باید فاصله آن‌ها کاهش یابد تا مهار کافی تأمین شود
• توصیه می‌شود میلگردهای وصله‌شده در ستون‌ها حداقل ۶۰ سانتی‌متر با ناحیه اتصال تیر فاصله داشته باشند
• نظافت محل وصله و اطمینان از عدم وجود روغن، زنگ‌زدگی یا ملات باقی‌مانده بسیار مهم است

مزایا و محدودیت‌های وصله فشاری

مزایا:

• نیاز به طول کمتر نسبت به وصله کششی
• اجرای ساده‌تر در مقاطع فشاری مانند ستون‌ها
• عملکرد مطمئن در صورت رعایت ضوابط تراکم و مهار عرضی

محدودیت‌ها:

محدودیت در سازه‌هایی با ظرفیت باربری بالا یا فضای کم
حساسیت بالا به تمرکز میلگرد در یک ناحیه
احتمال کمانش در صورت ضعف خاموت‌گذاری

3. هم‌پوشانی متقاطع یا staggered

در اجرای سازه‌های بتن‌آرمه، یکی از اصول مهم برای حفظ یکپارچگی عضو و جلوگیری از تمرکز تنش، توزیع مناسب وصله‌ها در طول عضو است. زمانی که چندین میلگرد در یک مقطع عرضی به‌صورت هم‌زمان وصله شوند، حجم زیادی از فولاد در یک ناحیه محدود متمرکز می‌شود که این وضعیت نه‌تنها تراکم بتن را دچار اختلال می‌کند، بلکه باعث کاهش چسبندگی، افزایش تمرکز تنش، و بروز ضعف‌های موضعی در محل وصله می‌شود. برای جلوگیری از این مشکلات، آیین‌نامه‌ها روش وصله متقاطع یا staggered splice را پیشنهاد می‌کنند.

در این روش، وصله‌های میلگردها به‌صورت یکی‌درمیان و در طول عضو پخش می‌شوند، به‌گونه‌ای که در هیچ مقطعی بیش از درصد مشخصی از میلگردها هم‌زمان وصله نشده باشند. این تکنیک ساده، اما بسیار مؤثر، یکی از پایه‌های مهندسی اجرای صحیح آرماتوربندی در اعضای بتنی است.

چرا وصله متقاطع اهمیت دارد؟

در مقاطع تحت کشش یا فشار، اگر چند میلگرد به‌طور هم‌زمان در یک ناحیه وصله شوند:

• مقاومت مؤثر عضو در آن مقطع کاهش می‌یابد
• تمرکز تنش در بتن افزایش پیدا می‌کند
• احتمال کرموشدگی بتن در محل وصله بالا می‌رود
• یک نقطه ضعف موضعی در مسیر انتقال نیرو شکل می‌گیرد

اجرای وصله stagger، با ایجاد پراکندگی مناسب وصله‌ها در طول عضو، این مخاطرات را کاهش داده و پیوستگی بتن و فولاد را حفظ می‌کند.

الزامات آیین‌نامه‌ای برای اجرای وصله stagger

1. حداکثر درصد میلگردهای وصله‌شده در یک مقطع:
   آیین‌نامه ACI 318 و مبحث نهم مقررات ملی ساختمان ایران تصریح می‌کنند که در هیچ مقطع عرضی، بیش از ۵۰ درصد میلگردهای کششی یا فشاری نباید وصله شوند. این به این معناست که اگر در یک مقطع ۸ میلگرد وجود دارد، تنها ۴ تای آن می‌توانند در همان ناحیه وصله شوند و ۴ تای دیگر باید در طول عضو و با فاصله مناسب وصله شوند.
2. فاصله طولی بین وصله‌های متوالی:
   فاصله بین شروع دو وصله متوالی باید حداقل برابر با ۴۰db یا 600 میلی‌متر (هرکدام بزرگ‌تر است) باشد. این فاصله به بتن اجازه می‌دهد که به‌خوبی در اطراف میلگردها نفوذ کند و از تمرکز تنش جلوگیری شود.
3. الگوی اجرای وصله stagger در نقشه‌های اجرایی:
   مهندسان طراح باید الگوی دقیق وصله‌ها را در نقشه‌های اجرایی مشخص کنند. در صورت نبود چنین الگویی، مجری موظف است با تأیید ناظر فنی، وصله‌ها را stagger کرده و از تمرکز آن‌ها جلوگیری کند. همچنین در اعضای لرزه‌ای، این الگو باید با ضوابط خاص زلزله نیز تطبیق داده شود.
4. وصله stagger در ستون‌ها و دیوارها:
   در اعضای قائم مثل ستون‌ها یا دیوارها، میلگردهای طولی در چند لایه اجرا می‌شوند. در این موارد، وصله‌ها نباید در یک ارتفاع یکسان انجام شوند، بلکه باید با اختلاف ارتفاع حداقل برابر با طول وصله در لایه‌های مختلف توزیع شوند. این موضوع از تمرکز نیرو در یک ناحیه خاص جلوگیری می‌کند.
5. الزامات برای اعضای بحرانی لرزه‌ای:
   در اعضای با رفتار لرزه‌ای، اجرای وصله stagger اجباری است و آیین‌نامه توصیه می‌کند وصله‌ها در نواحی غیر بحرانی و خارج از مناطق مفصل پلاستیک انجام شوند. همچنین باید در اطراف وصله، خاموت‌ها با فواصل کمتر اجرا شوند تا مهار جانبی تقویت شود.

نکات اجرایی مهم در وصله stagger

• محل دقیق وصله‌ها باید روی میلگردها علامت‌گذاری شود تا در هنگام اجرا دچار اشتباه نشود
• در صورت اجرای وصله stagger در دو طرف عضو (مثلاً دیوار یا تیر T شکل)، باید وصله‌ها به‌صورت متقارن اجرا شوند تا توزیع تنش حفظ شود
• میلگردهای وصله‌شده باید با سیم‌های آرماتوربندی در نقاط مختلف تثبیت شوند تا در زمان بتن‌ریزی جابجا نشوند
• در صورت استفاده از وصله stagger در اعضای دارای خاموت بسته، لازم است که خاموت‌ها در محل وصله با فواصل کمتر بسته شوند (مثلاً 10cm به‌جای 20cm)

مزایای اجرای وصله به‌صورت stagger

• جلوگیری از تراکم بیش از حد میلگرد در یک مقطع
• افزایش کیفیت تراکم بتن در اطراف میلگردها
• کاهش تمرکز تنش و توزیع یکنواخت آن در طول عضو
• بهبود رفتار سازه در برابر بارهای جانبی مانند زلزله
• کاهش خطر لغزش و شکست موضعی در محل وصله‌ها

الگوی مناسب اجرای وصله stagger در یک تیر بتنی با 8 میلگرد کششی

نکات اجرایی مهم در هم‌پوشانی میلگرد

در کنار محاسبات فنی و طراحی مهندسی، اجرای صحیح هم‌پوشانی میلگرد در کارگاه نقش تعیین‌کننده‌ای در عملکرد سازه‌های بتن‌آرمه دارد. اگرچه طراحی طول و محل وصله بر عهده مهندس طراح است، اما کیفیت اجرا به عوامل میدانی، دقت آرماتوربند، شرایط بتن‌ریزی و نظارت پروژه بستگی دارد. در بسیاری از موارد، ضعف در رعایت نکات اجرایی منجر به لغزش میلگرد، کاهش مقاومت عضو، تمرکز تنش، ترک‌خوردگی بتن و حتی شکست موضعی در سازه شده است.

بنابراین، آشنایی با الزامات اجرایی و دقت در پیاده‌سازی آن‌ها، برای مجریان، ناظران و پیمانکاران ضروری و اجتناب‌ناپذیر است:

• استفاده از طول دقیق وصله مطابق نقشه‌ها و آیین‌نامه
  نخستین و مهم‌ترین الزام در اجرای وصله، رعایت دقیق طول هم‌پوشانی مشخص‌شده در نقشه‌های اجرایی یا بر اساس آیین‌نامه است. کوتاه گرفتن طول وصله به‌خصوص در نواحی کششی یا بحرانی، یکی از رایج‌ترین اشتباهات است که مستقیماً منجر به ضعف پیوستگی و لغزش میلگرد می‌شود. طول وصله باید از ابتدا تا انتها با دقت اندازه‌گیری، علامت‌گذاری و اجرا شود.
• ثابت‌کردن میلگردهای وصله‌شده با سیم آرماتوربندی
  میلگردهایی که وصله می‌شوند، باید در چند نقطه (حداقل سه محل در طول وصله) با سیم مفتول مناسب بسته شده و در محل خود تثبیت شوند. این کار از جابجایی میلگردها در زمان بتن‌ریزی جلوگیری کرده و تراز بودن آن‌ها را حفظ می‌کند. استفاده از گیره‌های پلاستیکی یا اسپیسر فلزی برای اعضای عمودی نیز بسیار مؤثر است.
• پرهیز از تمرکز وصله‌ها در یک ناحیه
  یکی از اشتباهات رایج در کارگاه، اجرای چندین وصله در یک نقطه مشخص از عضو سازه‌ای است. این کار منجر به تراکم بیش از حد فولاد، ایجاد کرموشدگی بتن، تمرکز تنش و کاهش مقاومت مقطع می‌شود. بنابراین باید وصله‌ها در طول عضو پخش شده و به‌صورت stagger اجرا شوند.
• اطمینان از هم‌راستایی دقیق میلگردها
  میلگردهای وصله‌شده باید دقیقاً در امتداد یکدیگر قرار گیرند و از هرگونه خم‌شدگی، زاویه یا عدم‌ترازی اجتناب شود. کوچک‌ترین زاویه بین میلگردها می‌تواند باعث کاهش پیوستگی بتن، تمرکز تنش در مقطع و حتی گسیختگی زودرس در وصله شود. قبل از بتن‌ریزی، هم‌راستایی میلگردها باید چک و در صورت لزوم، اصلاح شود.
• تأمین پوشش مناسب بتن در اطراف محل وصله
  در اجرای وصله‌ها باید حداقل پوشش بتنی اطراف میلگرد (از بالا، پایین و کناره‌ها) طبق آیین‌نامه رعایت شود. پوشش کم باعث کاهش مقاومت، افزایش خطر زنگ‌زدگی و کاهش عمر مفید وصله می‌شود. در بسیاری از موارد، به‌ویژه در تیرها و ستون‌ها، استفاده از لقمه‌های بتنی یا اسپیسر پلاستیکی برای حفظ پوشش الزامی است.
• عدم اجرای وصله در محل درز اجرایی یا ترک‌های بتن
  محل وصله باید به‌دور از درزهای اجرایی، ترک‌های شناخته‌شده، یا نواحی با کرموشدگی انتخاب شود. این محل‌ها معمولاً چسبندگی کمتری دارند و باعث ضعف در عملکرد وصله خواهند شد. همچنین در اعضای لرزه‌ای، وصله‌ها باید خارج از ناحیه مفصل پلاستیک اجرا شوند.
• نظافت محل وصله پیش از بتن‌ریزی
  محل وصله باید کاملاً تمیز و عاری از گل، خاک، روغن، دوغاب خشک‌شده، زنگ‌زدگی یا مواد شیمیایی باشد. در غیر این‌صورت، چسبندگی بین بتن و میلگرد در محل وصله کاهش می‌یابد. در صورت مشاهده زنگ‌زدگی سطحی، باید از برس سیمی یا واترجت فشار قوی برای تمیزکاری استفاده شود.
• تأمین تراکم بتن مناسب در محل وصله
  محل وصله به‌دلیل تراکم بیشتر فولاد، از نظر بتن‌ریزی یکی از حساس‌ترین نواحی سازه محسوب می‌شود. بنابراین استفاده از ویبراتور بدنه‌قوی و ویبره‌کاری با دقت در این نواحی الزامی است تا بتن کاملاً در اطراف میلگرد نفوذ کند. در غیر این‌صورت، احتمال ایجاد کرموشدگی و حفره‌های هوا بسیار بالا خواهد بود.
• رعایت الزامات مربوط به خاموت‌گذاری در محل وصله‌ها
  به‌ویژه در اعضای قائم مانند ستون‌ها و دیوارهای برشی، خاموت‌ها یا تنگ‌ها باید در محل وصله‌ها با فواصل کمتر (مثلاً 10 تا 15 سانتی‌متر) بسته شوند تا میلگردهای طولی در برابر کمانش موضعی و تغییر مکان‌های جانبی مهار شوند. عدم رعایت این موضوع می‌تواند باعث خروج میلگرد از مقطع مؤثر شود.
• تأیید محل و نحوه اجرای وصله توسط ناظر پروژه
  پیش از بتن‌ریزی، محل و نحوه اجرای تمام وصله‌ها باید توسط ناظر مقیم پروژه یا دستگاه نظارت تأیید شود. این تأیید شامل بررسی طول وصله، چیدمان، هم‌راستایی، تثبیت، پوشش بتن، stagger بودن وصله‌ها و تمیز بودن میلگردهاست. اجرای وصله بدون تأیید ناظر می‌تواند منجر به تخریب مقطع و هزینه‌های دوباره‌کاری شود.

جدول حداقل طول هم‌پوشانی بر اساس آیین‌نامه ACI 318 و شرایط مختلف

تفاوت هم‌پوشانی با سایر روش‌های اتصال

در اجرای سازه‌های بتن‌آرمه، اتصال طولی میلگردها امری ضروری است و بسته به شرایط اجرایی، فنی و اقتصادی پروژه، می‌توان از روش‌های مختلفی برای این منظور استفاده کرد. آیین‌نامه‌ها سه روش اصلی برای اتصال میلگردها را مجاز می‌دانند که شامل وصله پوششی (هم‌پوشانی)، اتصال جوشی و اتصال مکانیکی (مکانیکی-پیچی) هستند. در ادامه، تفاوت این روش‌ها از منظر اجرایی، اقتصادی و عملکرد سازه‌ای بررسی می‌شود:

1. روش هم‌پوشانی (وصله پوششی)
   در این روش، دو میلگرد در امتداد یکدیگر و به طول مشخصی روی هم قرار گرفته و با استفاده از پیوستگی بین میلگرد و بتن، تنش از یک میلگرد به میلگرد دیگر منتقل می‌شود. این روش رایج‌ترین و اقتصادی‌ترین نوع اتصال در پروژه‌های ساختمانی معمولی است و نیاز به تجهیزات خاصی ندارد. تنها کافی است طول وصله طبق آیین‌نامه و متناسب با قطر میلگرد، نوع نیرو (کشش یا فشار) و شرایط بتن تعیین شود.
   مهم‌ترین مزیت این روش، سادگی در اجرا و کاهش هزینه است. با این حال، در اعضای با تراکم بالا یا نواحی بحرانی سازه، ممکن است باعث افزایش حجم فولاد و اختلال در تراکم بتن شود. همچنین اجرای صحیح آن به رعایت کامل طول، پوشش بتن، هم‌راستایی میلگرد و تراکم بتن بستگی دارد.
2. روش جوشکاری میلگرد (Welding)
   در اتصال جوشی، دو میلگرد از طریق ایجاد قوس الکتریکی یا گرما در محل تماس، ذوب شده و به یکدیگر متصل می‌شوند. این روش در پروژه‌هایی که نیاز به اتصال سریع و بدون افزایش طول دارند، کاربرد دارد. جوشکاری می‌تواند به‌صورت لب‌به‌لب (Butt Weld)، پوششی (Lap Weld) یا نقطه‌ای انجام شود.
   اگرچه از نظر تئوریک، جوش می‌تواند اتصال کامل ایجاد کند، اما از نظر اجرایی نیاز به تجهیزات خاص، جوشکار ماهر، کنترل کیفی مداوم و رعایت دقیق ضوابط جوش دارد. یکی از معایب جدی این روش، احتمال بروز تردی در میلگرد، کاهش انعطاف‌پذیری و شکست ناگهانی در محل جوش است، به‌ویژه در میلگردهای گرید AIII یا فولادهای سخت‌کاری‌شده.
   آیین‌نامه‌ها استفاده از جوش را تنها در شرایط خاص و با ضوابط دقیق مجاز می‌دانند و در بسیاری از پروژه‌ها، خصوصاً سازه‌های لرزه‌ای، توصیه می‌شود از این روش اجتناب شود یا صرفاً برای وصله میلگردهای با گرید پایین استفاده شود.
3. روش اتصال مکانیکی (Mechanical Splicing)
   این روش شامل استفاده از قطعات فلزی واسط به نام کوپلر (Coupler) یا وصله‌های مکانیکی است که دو میلگرد را از طریق پیچ، پرس، قفل مکانیکی یا سیستم‌های خاص دیگر به هم متصل می‌کند. در این سیستم، انتقال تنش به‌صورت مستقیم از یک میلگرد به میلگرد دیگر از طریق قطعه فلزی انجام می‌شود.
   از مزایای این روش، می‌توان به عملکرد بسیار مطمئن، عدم نیاز به افزایش طول میلگرد، مناسب بودن برای مقاطع پرتراکم و قابل استفاده بودن در سازه‌های لرزه‌ای اشاره کرد. این روش در پروژه‌های بزرگ، سازه‌های زیرزمینی، پل‌ها و نیروگاه‌ها کاربرد گسترده‌ای دارد.
   با این حال، اتصال مکانیکی هزینه بیشتری نسبت به هم‌پوشانی دارد و نیازمند خرید قطعات صنعتی استاندارد و ابزار دقیق نصب است. اجرای صحیح آن مستلزم کنترل کیفی دقیق در کارگاه و تأییدیه فنی برای قطعات مصرفی می‌باشد. همچنین باید اطمینان حاصل شود که مقاومت وصله از مقاومت میلگرد بیشتر باشد تا محل اتصال به نقطه ضعف تبدیل نشود.

جدول مقایسه

اشتباهات رایج در اجرای وصله میلگرد

اجرای وصله میلگرد، در ظاهر کاری ساده و روتین به‌نظر می‌رسد، اما در عمل یکی از مهم‌ترین و حساس‌ترین مراحل آرماتوربندی محسوب می‌شود. بخش عمده‌ای از ضعف‌های سازه‌ای در پروژه‌های بتنی، ناشی از اجرای ناصحیح وصله‌ها در محل‌هایی است که نیروهای بحرانی در آن متمرکزند. بسیاری از این اشتباهات، یا ناشی از ناآگاهی نیروهای اجرایی نسبت به الزامات فنی و آیین‌نامه‌ای است، یا حاصل ساده‌انگاری در کارگاه و عدم نظارت دقیق توسط ناظر مقیم. شناخت این اشتباهات و جلوگیری از تکرار آن‌ها، نقش مهمی در ارتقاء کیفیت اجرایی سازه و تضمین ایمنی پروژه دارد:

• یکی از رایج‌ترین اشتباهات، کوتاه گرفتن طول هم‌پوشانی در محل وصله است. برخی از آرماتوربندها به‌صورت سرانگشتی یا بدون اندازه‌گیری دقیق، طول وصله را برآورد کرده و در محل اجرا می‌کنند، در حالی که طول واقعی هم‌پوشانی باید بر اساس قطر میلگرد، نوع نیرو (کششی یا فشاری) و شرایط پروژه طبق آیین‌نامه تعیین شود. این کوتاه‌کاری، به‌ویژه در وصله‌های کششی، مستقیماً باعث ضعف در پیوستگی بین میلگردها و بتن و افزایش احتمال لغزش یا شکست در محل وصله می‌شود.
• اشتباه رایج دیگر، تمرکز هم‌زمان چند وصله در یک مقطع واحد است. در بسیاری از پروژه‌ها دیده شده که تمام میلگردهای یک لایه در یک مقطع به‌صورت هم‌زمان وصله شده‌اند؛ این کار موجب تراکم زیاد فولاد، اختلال در بتن‌ریزی، ایجاد کرموشدگی در اطراف میلگرد و تمرکز تنش شدید در یک ناحیه می‌شود. آیین‌نامه‌ها به‌صراحت تأکید می‌کنند که وصله‌ها باید به‌صورت stagger (یکی‌درمیان) در طول عضو توزیع شوند تا از تمرکز نیرو جلوگیری شود.
• عدم هم‌راستایی میلگردهای وصله‌شده یکی دیگر از خطاهای پرتکرار است. در برخی موارد، میلگردها با زاویه یا خمیدگی وصله می‌شوند که باعث اختلال در انتقال نیرو و کاهش عملکرد پیوستگی بتن با میلگرد می‌شود. این موضوع به‌ویژه در ستون‌ها یا تیرهایی که بارگذاری سنگین دارند، می‌تواند باعث شکست موضعی یا افزایش عرض ترک‌های کششی شود.
• در مواردی دیگر، پوشش ناکافی بتن در اطراف محل وصله مشاهده می‌شود. به‌دلیل تراکم زیاد میلگرد یا عدم استفاده از اسپیسر مناسب، فاصله بین میلگرد و قالب کاهش یافته و در نتیجه، بتن کافی در اطراف وصله قرار نمی‌گیرد. این کم‌بود پوشش، منجر به افزایش خطر خوردگی، کاهش پیوستگی، و در نهایت کاهش دوام سازه می‌شود.
• تثبیت‌نکردن میلگردها در محل وصله نیز از جمله خطاهای اجرایی شایع است. در صورتی که میلگردهای وصله‌شده به‌خوبی با سیم آرماتوربندی در چند نقطه بسته نشوند، ممکن است حین بتن‌ریزی جابه‌جا شده یا از امتداد مستقیم خارج شوند. این جابه‌جایی، هم بر هم‌راستایی تأثیر می‌گذارد و هم پوشش بتن را دستخوش تغییرات ناخواسته می‌کند.
• از دیگر موارد مهم، اجرای وصله در نواحی پرتنش یا بحرانی سازه است. برخی مجریان بدون در نظر گرفتن موقعیت نیروهای داخلی عضو، وصله را دقیقاً در محل بیشینه خمش یا برش اجرا می‌کنند، مانند وسط دهانه تیرها یا پای ستون‌ها. این اشتباه باعث می‌شود وصله در نقطه‌ای با حداکثر نیروی کششی یا فشاری قرار گیرد که ظرفیت انتقال نیرو را به‌شدت کاهش می‌دهد. آیین‌نامه‌ها توصیه می‌کنند وصله در نواحی کم‌تنش و با حداقل تغییرات نیرو انجام شود.
• همچنین، نظافت‌نکردن میلگردها پیش از وصله نیز در بسیاری از پروژه‌ها دیده می‌شود. در محل‌هایی که میلگردها دارای زنگ‌زدگی، ملات خشک‌شده، روغن قالب یا گردوغبار هستند، پیوستگی بین فولاد و بتن کاهش می‌یابد و عملکرد وصله دچار اختلال جدی می‌شود. تمیز کردن سطح میلگرد با برس سیمی یا ابزار مناسب قبل از بتن‌ریزی الزامی است.
• در برخی پروژه‌ها نیز، مشاهده شده که وصله در محل درزهای اجرایی یا ترک‌های موجود در بتن اجرا شده است. این اقدام اشتباه، وصله را در ناحیه‌ای با ضعف پیوستگی قرار می‌دهد و می‌تواند منجر به لغزش، ترک‌خوردگی بیشتر و ناپیوستگی سازه‌ای شود. محل وصله باید از چنین نواحی فاصله داشته باشد.

قیمت روز میلگرد چقدر است؟

در حال حاضر دانستن قیمت روز میلگرد برای محاسبه هر چه بهتر هزینه های پروژه و همچنین برنامه ریزی هر چه بهتر، امری ضروری است و ما در آهن اینجا قیمت انواع مقاطع فولادی از جمله قیمت روز میلگرد را ارائه می‌کنیم:

قیمت روز میلگرد چقدر است؟

در بازار میلگرد، برندهای شناخته‌شده‌ و معتبری مانند ذوب‌آهن اصفهان، کویر کاشان، نیشابور و بافق یزد حضور مهم و گسترده‌ای داشته و از مهم‌ترین منابع تامین میلگرد محسوب می‌شوند، برای تحلیل بهتر شرایط بازار و انتخاب گزینه مناسب، دانستن قیمت روز میلگرد امری مهم و ضروری است:

مشاهده قیمت روز میلگرد

جمع‌بندی

در این مقاله به بررسی دقیق هم‌پوشانی میلگرد در سازه بتنی پرداختیم و دیدیم که اجرای صحیح این اتصال در نواحی بحرانی تا چه اندازه در ایمنی و دوام سازه مؤثر است. از تعریف و انواع هم‌پوشانی گرفته تا الزامات آیین‌نامه‌ای، نکات اجرایی و اشتباهات رایج، همه موارد مهم پوشش داده شد تا راهنمایی جامع برای مهندسان و مجریان پروژه‌ها باشد.

برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است. کارشناسان مجرب و حرفه‌ای آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
