میلگرد دال بتنی چیست؟ + نقشه‌خوانی و اجرا

میلگرد دال بتنی یکی از مؤلفه‌های کلیدی در سازه‌های بتنی محسوب می‌شود که وظیفه اصلی آن، افزایش مقاومت کششی دال و جلوگیری از بروز ترک‌های سازه‌ای است. دال‌ها به عنوان بخشی از سیستم باربر افقی، در سقف‌ها، کف‌ها و برخی فونداسیون‌ها به کار می‌روند و بدون وجود میلگرد، در برابر تنش‌های کششی مقاومت لازم را نخواهند داشت.

از طرفی، دانستن قیمت روز میلگرد برای تخمین دقیق هزینه‌ها و انتخاب بهترین زمان برای خرید این مقطع فولادی، به‌ویژه در پروژه‌های دال‌سازی، اهمیت بالایی دارد. در این مقاله به بررسی نقش میلگرد در دال‌های بتنی، اصول طراحی و اجرای آن، و همچنین نحوه نقشه‌خوانی صحیح برای چیدمان آرماتورها می‌پردازیم. پس در ادامه با آهن اینجا همراه باشید.

تعریف دال بتنی و نقش میلگرد در آن

دال بتنی (Concrete Slab) یک عضو سازه‌ای افقی و صفحه‌ای است که معمولاً ضخامت کمی دارد و به‌صورت گسترده در کف‌ها، سقف‌ها، بام‌ها، طبقات میانی و حتی پی‌های سطحی ساختمان‌ها به‌کار می‌رود. این عنصر باربر در دسته اعضای صفحه‌ای (Plate Elements) قرار می‌گیرد و یکی از مهم‌ترین اجزای سیستم باربر ثقلی در سازه‌های بتنی محسوب می‌شود. دال‌ها علاوه بر انتقال مستقیم بارهای عمودی (مانند بار زنده، بار مرده، بار برف یا تجهیزات مکانیکی)، نقش مهمی در پایداری کلی سازه نیز ایفا می‌کنند؛ چراکه به‌صورت دیافراگم افقی، بارهای جانبی مانند زلزله یا باد را بین المان‌های عمودی (دیوار برشی، ستون و تیر) توزیع می‌کنند.

اما یکی از مهم‌ترین ویژگی‌های دال این است که به دلیل رفتار خمشی در برابر بارگذاری، بخشی از آن تحت تنش فشاری و بخشی دیگر تحت تنش کششی قرار می‌گیرد. از آنجا که بتن مقاومت فشاری بالایی دارد ولی مقاومت کششی آن بسیار پایین و شکننده است، به‌تنهایی نمی‌تواند عملکرد مناسبی تحت بارهای ترکیبی داشته باشد. به همین دلیل، استفاده از آرماتور فولادی یا همان میلگرد در دال الزامی است.

میلگرد به‌عنوان مکمل سازه‌ای بتن، نیروی کششی وارد بر دال را جذب و تحمل می‌کند. این عضو فولادی به دلیل خاصیت شکل‌پذیری، مقاومت کششی بالا و قابلیت اتصال مناسب با بتن، انتخابی ایده‌آل برای تأمین پایداری کششی سازه به‌شمار می‌رود.

در فرآیند طراحی دال، مهندس سازه بسته به نوع عملکرد دال (یک‌طرفه یا دوطرفه)، طول دهانه‌ها، نوع بارگذاری، ضخامت دال، شرایط تکیه‌گاهی و موقعیت دال در سازه، محل قرارگیری و قطر میلگردها را مشخص می‌کند. این میلگردها می‌توانند به‌صورت مش‌بندی (شبکه‌ای) در پایین، بالا یا هر دو سطح دال جای‌گذاری شوند. در دال‌های یک‌طرفه، میلگردهای اصلی در جهت کوتاه‌تر (جهت انتقال بار) و میلگردهای فرعی در جهت عمود بر آن قرار می‌گیرند. در دال‌های دوطرفه، دو شبکه متقاطع میلگرد در هر دو جهت اجرا می‌شود.

همچنین در محل‌هایی مانند اطراف ستون‌ها، کنج دیوارها، محل بازشوها (مانند چاله آسانسور یا دریچه‌ها) و مناطق تنش‌زا، نیاز به میلگردگذاری تقویتی (Top Bars یا Negative Reinforcement) وجود دارد تا تمرکز تنش‌ها کنترل شده و از ترک‌های احتمالی جلوگیری شود.

میلگرد چیست و چه نقشی در سازه‌ها دارد؟

میلگرد یکی از مهم‌ترین و پرکاربردترین مقاطع فولادی در صنعت ساخت‌وساز است. این محصول به دلیل مقاومت بالا در برابر کشش، نقش کلیدی در استحکام بتن دارد و از آن برای افزایش مقاومت سازه‌ها استفاده می‌شود، در این مقاله، به بررسی انواع میلگرد، ویژگی‌ها و کاربردهای آن می‌پردازیم:

بیشتر بخوانید

در این میان، انتخاب قطر، طول مهاری، فاصله میلگردها و میزان پوشش بتنی (Cover) روی میلگردها، همگی تابع آیین‌نامه‌های سازه‌ای مانند آیین‌نامه بتن ایران (آبا)، مبحث ۹ مقررات ملی ساختمان، ACI318 و سایر استانداردهای فنی بین‌المللی هستند.

وظایف میلگرد در دال‌های بتنی را می‌توان در چند بخش اساسی خلاصه کرد:

• تحمل نیروهای کششی ناشی از خمش: در دال‌هایی که تحت بار قرار دارند، سطح زیرین در معرض کشش قرار می‌گیرد و این ناحیه محل اصلی میلگردگذاری خواهد بود.
• جلوگیری از ترک‌خوردگی زودرس: به‌ویژه در بتن‌ریزی وسیع، تنش‌های حرارتی و جمع‌شدگی بتن ممکن است ترک‌هایی در دال ایجاد کند. میلگردها این ترک‌ها را کنترل می‌کنند.
• تقویت نواحی تمرکز تنش: در اطراف ستون‌ها، دهانه‌های بلند یا محل‌های بازشوی بزرگ، توزیع تنش‌ها یکنواخت نیست؛ آرماتورهای تقویتی در این نواحی به پایداری کمک می‌کنند.
• افزایش یکپارچگی عملکردی دال: حضور میلگرد باعث افزایش چسبندگی اجزای دال شده و عملکرد یکپارچه‌ای در برابر بارها ایجاد می‌کند.
• افزایش دوام و عمر مفید سازه: با کاهش خطر ترک، نفوذپذیری و خوردگی، عمر سازه تا چند دهه افزایش می‌یابد.

از سوی دیگر، اگر میلگردها به‌درستی طراحی یا اجرا نشوند، مشکلاتی مانند تغییر شکل‌های نامناسب، ترک‌های عمیق، کاهش مقاومت و در نهایت شکست سازه‌ای دال ممکن است اتفاق بیفتد. بنابراین، میلگرد نه‌تنها یک گزینه اختیاری نیست، بلکه یک الزام حیاتی در دال‌های بتنی است که نقش کلیدی در ایمنی، عملکرد و پایداری سازه ایفا می‌کند.

انواع دال بتنی از نظر کاربرد

دال‌های بتنی بسته به نوع عملکرد سازه‌ای، نحوه انتقال بار، دهانه‌ها و نیازهای معماری، در انواع مختلفی طراحی و اجرا می‌شوند. شناخت این انواع، نقش مهمی در انتخاب روش اجرا، طراحی میلگرد، تخمین هزینه‌ها و در نهایت کیفیت عملکرد سازه دارد. در ادامه به بررسی دقیق و جزئی‌نگرانه مهم‌ترین انواع دال بتنی از نظر کاربرد می‌پردازیم:

1. دال یک‌طرفه (One-way Slab)
   دال یک‌طرفه زمانی به‌کار می‌رود که یکی از ابعاد پلان دال (طول دهانه) حداقل دو برابر بُعد دیگر باشد. در چنین حالتی، بار عمدتاً در جهت کوتاه‌تر به تیرهای دو طرف منتقل می‌شود و به‌همین دلیل، میلگردگذاری اصلی نیز فقط در همان جهت صورت می‌گیرد. جهت عمود بر آن، میلگردهای توزیعی قرار می‌گیرند که نقش کنترل ترک و توزیع تنش‌ها را دارند. این نوع دال معمولاً ضخامت کمتری دارد و طراحی آن ساده‌تر از سایر انواع است، اما عملکرد آن در برابر بارهای دوطرفه یا نامتقارن محدودتر است.
   از نظر اجرایی، این دال‌ها معمولاً روی دو تیر مقابل هم قرار می‌گیرند و به‌همین دلیل زمان اجرا، هزینه آرماتور، و کنترل کیفیت بتن‌ریزی در آن‌ها نسبتاً آسان‌تر است.
   دال یک‌طرفه در پروژه‌های ساختمانی برای فضاهایی با پلان کشیده، مانند راهروها، رمپ‌های پارکینگ، برخی بالکن‌ها، سوله‌های صنعتی و سقف‌هایی با دهانه باریک به‌کار می‌رود.
2. دال دوطرفه (Two-way Slab)
   زمانی‌که نسبت طول به عرض دال کمتر از ۲ باشد، یعنی دال تقریباً مربعی یا نزدیک به مربع باشد، انتقال بار به تیرهای چهار سمت انجام می‌شود و میلگردگذاری اصلی در هر دو جهت صورت می‌گیرد. این نوع دال رفتار خمشی در هر دو جهت دارد و بنابراین، آرماتورگذاری آن به‌صورت شبکه‌ای کامل انجام می‌شود تا بارها به‌صورت یکنواخت به همه لبه‌ها منتقل شوند.
   در دال دوطرفه، طراحی و اجرای میلگرد نیازمند دقت بیشتر است، زیرا محل تقاطع آرماتورها، نحوه اتصال آن‌ها، چیدمان منظم شبکه و پوشش بتن در هر دو لایه اهمیت بالایی دارد. با وجود پیچیدگی در اجرا، این نوع دال نسبت به نوع یک‌طرفه عملکرد باربری بالاتری دارد و در برابر بارهای گسترده‌تر، پایداری بهتری از خود نشان می‌دهد.
   دال دوطرفه کاربرد گسترده‌ای در ساختمان‌های مسکونی، تجاری، اداری، سالن‌های بزرگ، طبقات پارکینگ و هر فضایی که پلان نسبتاً مربعی دارد، پیدا کرده است.
3. دال تخت (Flat Slab)
   دال تخت نوعی دال بدون تیر است که مستقیماً بر روی ستون‌ها قرار می‌گیرد. در این سیستم، بارهای ثقلی از طریق دال، مستقیماً به ستون‌ها منتقل می‌شود و در تیر میانی هیچ واسطه‌ای وجود ندارد. این ویژگی باعث می‌شود که طراحی معماری آزادتر، ارتفاع مفید طبقات بیشتر و مسیر عبور تأسیسات ساده‌تر باشد.
   با این‌حال، به‌دلیل نبود تیر در اطراف، تنش‌های متمرکز در نواحی اطراف ستون‌ها بیشتر خواهد بود که برای مقابله با آن معمولاً از ضخامت‌های بیشتر یا تقویت‌های موضعی مانند Drop Panel (افزایش ضخامت دال در اطراف ستون) و Column Capital (سرستون قارچی‌شکل) استفاده می‌شود.
   دال تخت به‌ویژه در ساختمان‌های اداری، بیمارستان‌ها، مراکز تجاری، فرودگاه‌ها و پروژه‌هایی که نیاز به پلان باز و بدون مانع دارند، کاربرد فراوان دارد.
4. دال مجوف (Hollow Slab) یا کوبیاکس (Cobiax Slab)
   این نوع دال‌ها با هدف کاهش وزن مرده سازه و صرفه‌جویی در مصرف بتن طراحی می‌شوند. در دال‌های مجوف، از توپ‌های پلاستیکی یا قالب‌های سبک در داخل دال استفاده می‌شود تا بخشی از بتن در ناحیه‌ای که نقش سازه‌ای کمتری دارد، حذف شود. این فرایند باعث کاهش قابل‌توجه وزن سازه، بار مرده وارده به فونداسیون و ابعاد اعضای باربر عمودی می‌شود.
   میلگردگذاری در این دال‌ها نیز در دو لایه و دو جهت انجام می‌شود و باید به‌گونه‌ای باشد که از اطراف هسته‌های توخالی عبور کرده و یکپارچگی سازه حفظ شود. استفاده از این دال‌ها نیازمند طراحی دقیق سازه‌ای، قالب‌بندی تخصصی و تیم اجرایی باتجربه است.
   دال مجوف بیشتر در پروژه‌های بزرگ اداری، تجاری، هتل‌ها، مراکز همایش و ساختمان‌های مرتفع به‌کار می‌رود، جایی که نیاز به کاهش بار مرده و افزایش دهانه‌ها بدون استفاده از تیرهای سنگین وجود دارد.

طراحی میلگرد در دال‌های بتنی

طراحی میلگرد در دال‌های بتنی یکی از مراحل کلیدی در فرآیند طراحی سازه‌های بتنی محسوب می‌شود. دقت در این مرحله، نه‌تنها تضمین‌کننده عملکرد صحیح سازه در برابر بارهای وارده است، بلکه مستقیماً بر دوام، ایمنی و بهینه‌سازی اقتصادی پروژه تأثیر می‌گذارد. این طراحی باید طبق آیین‌نامه‌های معتبر ملی و بین‌المللی مانند مبحث ۹ مقررات ملی ساختمان ایران، آیین‌نامه بتن ایران (آبا) یا ACI 318 انجام شود.

در دال‌های بتنی، با توجه به نوع بارگذاری، نوع تکیه‌گاه‌ها، ابعاد دهانه‌ها، نوع استفاده از فضا، و همچنین شکل پلان، محل قرارگیری و میزان میلگردها تعیین می‌شود. به‌طور کلی، میلگرد در دال‌های بتنی وظیفه تحمل نیروهای کششی ناشی از خمش را دارد؛ بنابراین تعیین دقیق محل قرارگیری، فاصله‌گذاری، و قطر آن‌ها از اهمیت بالایی برخوردار است.

مراحل طراحی آرماتور در دال‌های بتنی

فرآیند طراحی آرماتور در دال‌های بتنی، یکی از مراحل حیاتی در طراحی سازه‌های بتنی محسوب می‌شود که نیاز به تحلیل دقیق سازه‌ای، شناخت رفتار خمش و برش، درک عملکرد دال و آشنایی با ضوابط آیین‌نامه‌ای دارد. در ادامه، مراحل این طراحی را به‌صورت گام‌به‌گام توضیح می‌دهیم:

1. شناسایی و محاسبه بارهای وارده بر دال
   در این مرحله، مهندس طراح باید تمام بارهای مؤثر بر دال را شناسایی و به‌صورت عددی محاسبه کند. این بارها شامل بار مرده (وزن خود دال، کف‌سازی، پوشش‌ها، دیوارهای غیرسازه‌ای)، بار زنده (تردد افراد، اثاثیه، خودروها در پارکینگ، ماشین‌آلات در سازه‌های صنعتی) و بارهای ویژه مثل بار برف، بار باد یا فشار جانبی در دال‌های حائل است. این داده‌ها اساس تحلیل سازه‌ای را تشکیل می‌دهند.
2. انتخاب نوع دال و تعیین نحوه انتقال بار
   با توجه به نسبت ابعاد پلان و شرایط سازه‌ای، نوع دال مشخص می‌شود (مثلاً دال یک‌طرفه یا دوطرفه). انتخاب نوع دال، جهت میلگردگذاری، الگوی انتقال بار به تیرها یا ستون‌ها و شکل‌دهی به رفتار خمشی را تعیین می‌کند. در این مرحله، همچنین مشخص می‌شود که آیا دال روی تیرها قرار دارد یا مستقیماً بر ستون‌ها تکیه کرده (مانند دال تخت).
3. تحلیل سازه‌ای برای تعیین لنگر و برش
   در این گام، دال به‌صورت دستی یا با استفاده از نرم‌افزارهای مهندسی مانند ETABS، SAFE یا SAP2000 تحلیل می‌شود. هدف از این تحلیل، محاسبه لنگرهای خمشی مثبت (وسط دهانه) و منفی (روی تکیه‌گاه‌ها) و همچنین نیروی برشی در لبه‌ها و اطراف بازشوهاست. این مقادیر مستقیماً در تعیین محل و مقدار میلگرد مؤثرند.
4. محاسبه و تعیین میلگردهای کششی و تقویتی
   بر اساس نتایج تحلیل لنگر، میلگردهای کششی در ناحیه کشش (پایین یا بالای دال) و در یک یا دو جهت قرار می‌گیرند. در دال‌های دوطرفه، میلگردها در هر دو جهت شبکه‌ای اجرا می‌شوند. همچنین در نواحی بحرانی مانند اطراف ستون‌ها، درگاه‌ها، کنج‌ها و بازشوها، میلگردهای تقویتی (Top Bar یا U-bar) برای کنترل ترک و تقویت سازه‌ای لحاظ می‌شود.
5. تعیین قطر و فاصله میلگردها بر اساس ضوابط آیین‌نامه‌ای
   با توجه به نیاز سازه‌ای، ظرفیت خمشی مورد نظر و کنترل عرض ترک، قطر میلگردها انتخاب می‌شود (معمولاً از ۸ تا ۲۰ میلی‌متر). سپس فاصله بین آن‌ها به‌گونه‌ای انتخاب می‌شود که سطح مقطع فولاد مورد نیاز فراهم شده و الزامات حداکثر و حداقل فاصله طبق آیین‌نامه رعایت شود. در برخی موارد، محدودیت‌های اجرایی مانند محل عبور تأسیسات نیز در این تصمیم‌گیری مؤثرند.
6. طراحی وصله‌ها، خم‌ها و طول مهاری میلگردها
   در محل‌هایی که طول میلگرد بیشتر از دهانه است، نیاز به وصله‌گذاری داریم. این وصله‌ها می‌توانند به‌صورت هم‌پوشانی (Overlap) یا مکانیکی باشند و باید در نواحی کم‌تنش انجام شوند. همچنین طول مهاری میلگردها در محل تکیه‌گاه یا خم‌های رفت و برگشتی (مانند میلگرد بالا در تکیه‌گاه‌ها) باید به‌درستی محاسبه شود تا از جدا شدن یا لغزش میلگرد جلوگیری شود. آیین‌نامه برای هر قطر، حداقل طول مهاری مشخصی در نظر می‌گیرد.
7. تعیین مقدار و موقعیت پوشش بتن (Concrete Cover)
   آخرین مرحله در طراحی آرماتور، تعیین میزان پوشش بتن است که برای محافظت میلگردها در برابر خوردگی، رطوبت، آتش و تماس مستقیم با محیط خارجی ضروری است. این پوشش بسته به موقعیت سازه (سقف داخلی، سقف فضای باز، دال کف در تماس با خاک) از ۲۰ تا ۵۰ میلی‌متر متغیر است و رعایت آن هم در طراحی و هم در اجرا الزامی است.

پارامترهای مؤثر در طراحی میلگرد دال

طراحی دقیق و اصولی میلگرد در دال‌های بتنی به بررسی مجموعه‌ای از پارامترهای سازه‌ای، اجرایی و محیطی وابسته است. هر یک از این عوامل می‌توانند نحوه میلگردگذاری، قطر و فاصله میلگردها، محل قرارگیری آرماتورها و نوع شبکه‌بندی را تغییر دهند. شناخت کامل این پارامترها برای دستیابی به عملکرد صحیح سازه‌ای و اقتصادی بسیار ضروری است.

• نوع و شدت بارگذاری وارد بر دال
  نوع بار (مرده، زنده، دینامیکی یا موضعی) از مهم‌ترین عوامل تعیین‌کننده در طراحی میلگرد دال است. بارهای سنگین مانند بار وسایل نقلیه در پارکینگ‌ها یا بار ماشین‌آلات در کارگاه‌های صنعتی، نیاز به استفاده از میلگردهای تقویتی بیشتر، قطر بزرگ‌تر یا فاصله کمتر دارند. همچنین، نوع پخش بار (متمرکز یا گسترده) نحوه پخش تنش در دال و در نتیجه نوع چیدمان آرماتورها را مشخص می‌کند.
• ابعاد دهانه دال و نسبت طول به عرض آن
  طول دهانه، به‌ویژه در جهت انتقال بار، رابطه مستقیم با مقدار لنگر خمشی در دال دارد. دهانه‌های بلندتر به‌معنای خمش بیشتر و نیاز به آرماتور قوی‌تر هستند. همچنین نسبت طول به عرض دال، نوع آن را مشخص می‌کند (دال یک‌طرفه یا دوطرفه) که این نیز بر جهت‌گیری و تعداد شبکه‌های میلگرد اثرگذار است.
• نوع سیستم تکیه‌گاهی و شرایط مرزی دال
  در صورتی که دال به‌صورت گیردار یا نیمه‌گیردار به تکیه‌گاه‌ها متصل باشد، در محل اتصال لنگر خمشی منفی قابل‌توجهی ایجاد می‌شود که باید با میلگردهای بالایی تقویت شود. در مقابل، دال‌هایی که صرفاً به‌صورت ساده تکیه دارند، تمرکز میلگرد بیشتر در وسط دهانه است. وجود تیر، ستون، یا حتی دیوار باربر اطراف دال، شکل کلی توزیع آرماتورها را تعیین می‌کند.
• شکل هندسی پلان و وجود بازشوها در دال
  در پلان‌هایی با اشکال نامنظم یا دال‌هایی که دارای بازشو (مانند چاله آسانسور، دریچه‌ها یا عبور تأسیسات) هستند، توزیع تنش در اطراف بازشو تغییر می‌کند و نیاز به طراحی میلگرد تقویتی مخصوص این نواحی وجود دارد. در این موارد، استفاده از میلگردهای خم، Uشکل یا آرماتورهای شعاعی رایج است.
• نوع و ضخامت بتن مصرفی در دال
  مقاومت فشاری بتن (مثلاً C25 یا C30) و ضخامت دال تأثیر مستقیم بر مقدار و نحوه آرماتورگذاری دارد. بتن با مقاومت بالاتر می‌تواند بخشی از وظایف سازه‌ای را بهتر تحمل کند و در برخی موارد امکان کاهش سطح مقطع فولاد را فراهم می‌سازد. اما در دهانه‌های بلند یا دال‌های با بارگذاری خاص، حتی با بتن مقاوم، میلگردهای تقویتی الزامی هستند.
• موقعیت مکانی پروژه و شرایط محیطی
  پروژه‌هایی که در مناطق مرطوب، ساحلی یا صنعتی قرار دارند، به‌دلیل وجود خطر خوردگی و حمله شیمیایی، نیازمند در نظر گرفتن پوشش بیشتر بتن روی میلگردها، استفاده از میلگردهای روکش‌دار یا ضدزنگ و در مواردی انتخاب فولادهای خاص هستند. همچنین در دمای پایین یا بالا، انقباض و انبساط حرارتی باید در طراحی لحاظ شود.
• نوع کاربری سازه و نیازهای عملکردی آن
  دال‌هایی که تحت بارهای متحرک سنگین یا پر رفت‌وآمد قرار دارند (مانند مراکز خرید، سالن‌های ورزشی، پارکینگ‌ها یا کارخانه‌ها) باید به‌گونه‌ای طراحی شوند که علاوه بر مقاومت خمشی، عملکرد لرزه‌ای، کاهش ارتعاش، و دوام بلندمدت آن‌ها نیز تضمین شود. در این نوع پروژه‌ها، طراحان معمولاً از آرماتور دو لایه یا شبکه دوبل استفاده می‌کنند.

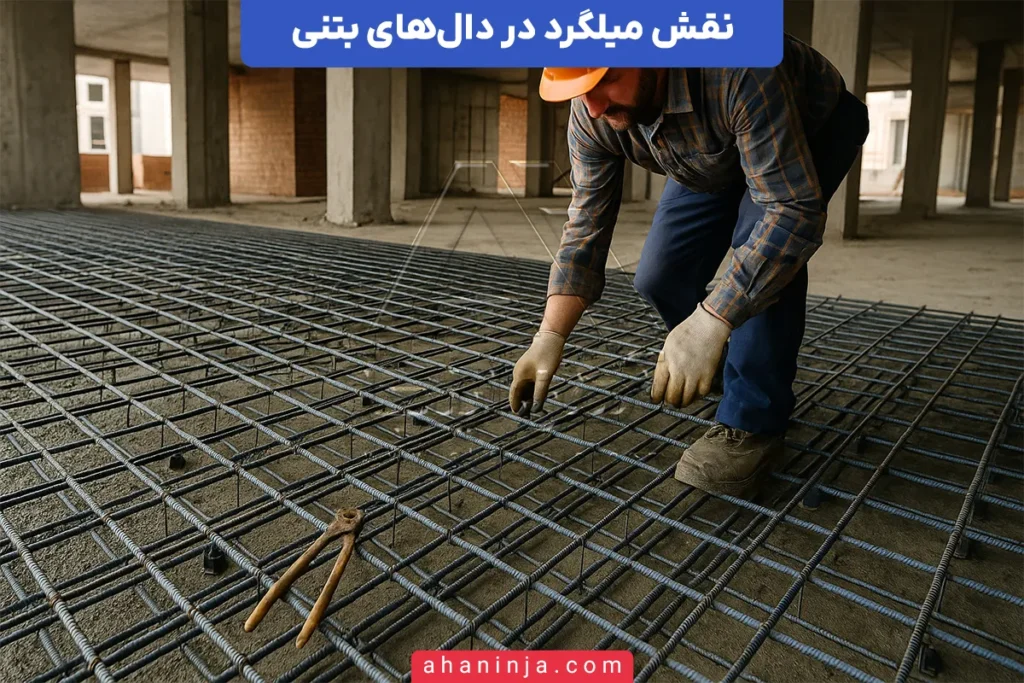

نکات اجرایی در آرماتوربندی دال بتنی

آرماتوربندی صحیح دال بتنی، یکی از حساس‌ترین مراحل در فرآیند اجرای سقف‌های سازه‌ای است. هر گونه انحراف از نقشه‌های اجرایی، اشتباه در جانمایی، عدم رعایت پوشش بتن یا بی‌توجهی به ترتیب چیدمان میلگردها می‌تواند موجب کاهش عمر مفید سازه، افزایش ترک‌های سازه‌ای، و حتی خطر گسیختگی کلی شود. در ادامه مهم‌ترین نکات اجرایی آرماتوربندی دال‌های بتنی را به‌صورت دقیق و دسته‌بندی‌شده شرح می‌دهیم:

1. مطابقت کامل با نقشه‌های اجرایی و جزئیات سازه‌ای
   اجرای میلگردها باید دقیقاً مطابق نقشه‌های سازه‌ای تأیید شده توسط مهندس طراح باشد. قطر، فاصله، تعداد میلگردها، طول مهاری، محل وصله‌ها و خم‌ها، همگی باید به‌صورت دقیق و بدون تغییر اعمال شوند. هرگونه تغییر یا اصلاح، تنها با تأیید ناظر یا طراح سازه مجاز است.
2. استفاده صحیح از اسپیسرها برای تأمین پوشش بتن
   اسپیسر (فضاساز) قطعه‌ای ضروری در فرآیند آرماتوربندی است که برای حفظ فاصله استاندارد بین میلگردها و سطح قالب استفاده می‌شود. استفاده از اسپیسر استاندارد و با فواصل مناسب، به ایجاد پوشش بتن یکنواخت کمک کرده و از تماس مستقیم میلگرد با هوا و رطوبت جلوگیری می‌کند. این پوشش برای جلوگیری از خوردگی و حفظ چسبندگی میلگرد و بتن ضروری است.
3. ثابت‌سازی مناسب شبکه آرماتور برای جلوگیری از جابه‌جایی حین بتن‌ریزی
   در صورت عدم مهار صحیح میلگردها، ممکن است هنگام بتن‌ریزی و ویبره‌کردن بتن، آرماتورها جابه‌جا شده و از موقعیت خود خارج شوند. برای جلوگیری از این مشکل، استفاده از سیم آرماتوربندی استاندارد و بستن کامل تقاطعات میلگردی ضروری است. در شبکه‌های دو لایه، فواصل بین لایه‌ها نیز باید با خرپا یا تکیه‌گاه‌های مخصوص حفظ شود.
4. رعایت ترتیب و جهت‌گذاری اصولی میلگردها
   در دال‌های یک‌طرفه، میلگردهای اصلی در جهت دهانه کوتاه‌تر قرار می‌گیرند و میلگردهای توزیعی به‌صورت عمود بر آن‌ها اجرا می‌شوند. در دال‌های دوطرفه، میلگردها باید به‌صورت شبکه متقاطع در دو جهت اجرا شوند. همچنین در شبکه‌های دو لایه، میلگردهای بالایی و پایینی باید طبق ترتیب نقشه، به‌درستی چیدمان شوند تا عملکرد سازه‌ای کامل حفظ شود.
5. اجرای دقیق وصله‌ها و خم‌ها طبق استاندارد و نقشه
   وصله‌گذاری میلگردها باید در نواحی کم‌تنش (معمولاً در ثلث میانی دهانه) انجام شود، نه در نزدیکی تکیه‌گاه‌ها. طول هم‌پوشانی میلگردها باید مطابق ضوابط آیین‌نامه‌ای و با توجه به قطر میلگرد محاسبه و اجرا شود. خم‌کردن میلگردها نیز باید با دستگاه خم‌کار انجام شود تا از ایجاد شکستگی یا ترک در فولاد جلوگیری گردد.
6. درنظر گرفتن تقویت‌های موضعی در نواحی حساس دال
   در اطراف ستون‌ها، محل تقاطع با تیرها، کنج‌ها و محل بازشوهای بزرگ، نیاز به تقویت با میلگردهای اضافه وجود دارد. این تقویت‌ها می‌تواند به‌صورت میلگردهای کوتاه U شکل، میلگردهای فوقانی (Top Bar)، یا چیدمان متراکم‌تر شبکه در آن ناحیه باشد. بی‌توجهی به این نواحی، معمولاً منجر به ترک‌های عمیق و کاهش ایمنی سازه می‌شود.
7. اطمینان از تمیز بودن سطح میلگرد پیش از بتن‌ریزی
   سطح میلگردها باید عاری از هرگونه گل، خاک، زنگ‌زدگی شدید، روغن، رنگ یا هر نوع آلودگی باشد. این مواد مانع از چسبندگی صحیح بتن به میلگرد شده و مقاومت نهایی دال را کاهش می‌دهند. در صورت نیاز، تمیزکاری با برس فلزی یا واترجت انجام می‌شود.
8. نظارت دقیق ناظر مقیم پیش از بتن‌ریزی
   قبل از شروع بتن‌ریزی، تمامی بخش‌های آرماتوربندی باید توسط مهندس ناظر بررسی و تأیید شود. این بررسی شامل چیدمان، وصله‌ها، پوشش بتن، موقعیت بازشوها، تراز آرماتورها و نحوه مهار آن‌هاست. بدون تأیید ناظر، بتن‌ریزی نباید انجام گیرد.

جزئیات نقشه‌خوانی میلگرد در دال

نقشه‌خوانی میلگرد در دال‌های بتنی، یکی از مهارت‌های کلیدی برای مهندسان ناظر، مجریان و آرماتوربندهاست. هرچند طراحی میلگرد بر پایه محاسبات فنی انجام می‌شود، اما انتقال صحیح اطلاعات طراحی به اجرا، فقط از طریق نقشه‌های دقیق و تفسیر درست آن‌ها ممکن است. در صورتی‌که این تفسیر به‌درستی انجام نشود، حتی طراحی کامل و صحیح نیز در مرحله اجرا بی‌اثر خواهد بود. در ادامه مهم‌ترین اصول و جزئیات نقشه‌خوانی میلگرد در دال بتنی را بررسی می‌کنیم:

• تشخیص نوع میلگردها (اصلی، فرعی، توزیعی و تقویتی)
  در نقشه‌های سازه‌ای، میلگردهای مختلف معمولاً با علائم خاص، ضخامت خطوط یا کدگذاری‌های متنی از یکدیگر تفکیک می‌شوند. میلگردهای اصلی (که جهت تحمل لنگرهای خمشی اصلی در دهانه هستند) معمولاً با خطوط پررنگ و پیوسته و با برچسب‌هایی مانند T10@150 یا #12 مشخص می‌شوند. میلگردهای فرعی یا توزیعی، که برای جلوگیری از ترک‌های سطحی یا توزیع تنش استفاده می‌شوند، با خطوط نازک‌تر یا زاویه‌دار نمایش داده می‌شوند. میلگردهای تقویتی نیز در مناطق خاص مانند اطراف بازشو، ستون یا کنج‌ها با علائمی مانند “Top Bar”, “U Bar” یا “Extra Reinforcement” درج می‌شوند.
• درک دقیق نمادها و اختصارات متداول در نقشه‌ها
  نقشه‌های میلگرد دارای نشانه‌هایی مانند @ (برای فاصله میلگردها)، Ø یا # (برای قطر)، TOP/BOT (برای میلگرد بالایی و پایینی) و علامت‌هایی برای نوع خم (90°، 135°، 180°) هستند. برای مثال، عبارت “T12@200 BOT” به معنی میلگرد ۱۲ میلی‌متری در پایین دال، با فاصله ۲۰ سانتی‌متر است. همچنین، علامت‌های مربوط به موقعیت وصله (LAP SPLICE)، محل قرارگیری بازشوها و جهت میلگردگذاری باید به‌درستی تفسیر شوند.
• خواندن پلان میلگردگذاری (Reinforcement Layout Plan)
  پلان میلگردگذاری نمایی از بالا به دال ارائه می‌دهد که در آن محل دقیق شبکه‌های میلگرد، بازشوها، تیرهای اطراف، ستون‌ها و خطوط مرکزی مشخص شده‌اند. در این پلان، جهت اصلی میلگردها، فاصله آن‌ها از یکدیگر و نواحی خاص مانند محدوده ستون‌ها، کنج‌ها یا اطراف بازشو با خطوط و جدول‌هایی مشخص می‌شود. در دال‌های دوطرفه معمولاً دو شبکه میلگرد در دو جهت عمود بر هم دیده می‌شود که باید دقیقاً در محل مناسب اجرا شوند.
• بررسی نقشه‌های جزئیات (Details) و مقاطع (Sections)
  برای درک بهتر از نحوه چیدمان سه‌بعدی میلگردها، نقشه‌های مقطع طولی یا عرضی دال ارائه می‌شوند. این مقاطع اطلاعاتی در مورد قرارگیری دقیق میلگردها در بالا یا پایین، لایه‌های مختلف آرماتور، محل وصله‌گذاری، پوشش بتن و همچنین چگونگی عبور میلگردها از روی تیر یا اطراف ستون ارائه می‌دهند. همچنین نقشه‌های جزئیات خاص (مثلاً اطراف بازشوها، ستون‌ها یا نقاط بحرانی) به‌صورت بزرگ‌نمایی شده ترسیم می‌شوند تا اجرای دقیق آن‌ها تسهیل شود.
• تفسیر جدول خلاصه میلگرد (Bar Bending Schedule – BBS)
  در بسیاری از پروژه‌های استاندارد، همراه با نقشه، جدولی تحت عنوان BBS یا جدول خم‌کاری میلگرد ارائه می‌شود که در آن تمامی میلگردهای مصرفی با ذکر شماره، قطر، طول، تعداد، نوع خم، شعاع خم و وزن مشخص شده‌اند. این جدول کمک می‌کند تا میزان دقیق میلگرد مورد نیاز برآورد، خم‌کاری مطابق مشخصات انجام و زمان‌بندی اجرا تنظیم شود. توانایی خواندن و تطبیق این جدول با پلان اجرایی، برای مسئول کارگاه و انبار بسیار حیاتی است.
• توجه به محل وصله‌ها و طول مهاری میلگردها
  محل مجاز برای وصله‌گذاری، معمولاً در نقشه با علامت مشخص یا ناحیه هاشور خورده نشان داده می‌شود. علاوه بر آن، طول همپوشانی (LAP LENGTH) باید طبق مشخصات آیین‌نامه و متناسب با قطر میلگرد رعایت شود. عدم دقت در محل وصله‌ها و اجرای آن‌ها در نواحی پُرتنش، یکی از دلایل رایج ضعف در عملکرد دال‌هاست. همچنین محل خم‌ها و طول مهاری در مقاطع ترسیم شده، باید مبنای اجرا قرار گیرد.
• تشخیص نواحی ویژه تقویتی در نقشه‌ها
  در اطراف ستون‌ها، کنج‌ها و بازشوها، معمولاً مناطق تقویت‌شده‌ای در نقشه با رنگ متفاوت یا با برچسب‌هایی مانند “Extra Top Bars” یا “Double Mesh” مشخص می‌شود. این نواحی باید با دقت خاصی بررسی و طبق جزئیات اجرایی، با آرماتورهای مناسب تقویت شوند. عدم اجرای این قسمت‌ها، ممکن است باعث ترک‌خوردگی و کاهش عملکرد دال شود.

جدول مشخصات میلگرد در دال‌های بتنی

قیمت میلگرد برای اجرای دال بتنی

در حال حاضر دانستن قیمت روز میلگرد برای محاسبه هر چه بهتر هزینه‌های پروژه و همچنین برنامه‌ریزی هر چه بهتر، امری ضروری است و ما در آهن اینجا قیمت انواع مقاطع فولادی از جمله قیمت روز میلگرد را ارائه می‌کنیم:

قیمت روز میلگرد چقدر است؟

در بازار میلگرد، برندهای شناخته‌شده‌ و معتبری مانند ذوب‌آهن اصفهان، کویر کاشان، نیشابور و بافق یزد حضور مهم و گسترده‌ای داشته و از مهم‌ترین منابع تامین میلگرد محسوب می‌شوند، برای تحلیل بهتر شرایط بازار و انتخاب گزینه مناسب، دانستن قیمت روز میلگرد امری مهم و ضروری است:

مشاهده قیمت روز میلگرد

جمع‌بندی

در این مقاله به بررسی جامع نقش میلگرد در دال بتنی، انواع دال‌ها، اصول طراحی و نکات اجرایی پرداختیم و جزئیات مهمی درباره نقشه‌خوانی دقیق این عضو بتنی ارائه دادیم. اجرای دقیق آرماتوربندی در دال‌ها، دوام، ایمنی و عملکرد مطلوب سازه را تضمین می‌کند.
