تحلیل رفتار میلگرد در بارگذاری سیکلی وخستگی سازه
میلگرد یکی از مقاطع فولادی پرکاربرد در صنعت ساختمان است که نقش مهمی در حفظ یکپارچگی و دوام سازه‌ها دارد. یکی از مواردی که باید در طراحی سازههای مقاوم مدنظر قرار گیرد، رفتار میلگرد در بارگذاری سیکلی و پدیده خستگی سازهای است؛ چرا که نیروهای متناوب مانند زلزله یا بادهای شدید میتوانند اثرات جدی بر عملکرد میلگرد داشته باشند. دانستن قیمت روز میلگرد برای برآورد هزینه‌های مقاوم‌سازی سازه نیز اهمیت زیادی دارد. برای مشاهده قیمت‌ها به قیمت روز میلگرد مراجعه کنید.
در این مقاله به بررسی دقیق رفتار میلگرد تحت بارهای سیکلی، عوامل مؤثر در ایجاد خستگی، نحوه بهبود مقاومت آن و اهمیت این موضوع در طراحی سازههای لرزهای می‌پردازیم، پس در ادامه با آهن اینجا همراه باشید.
رفتار میلگرد در شرایط بارگذاری سیکلی
عملکرد میلگرد در شرایط بارگزاری سیکلی به این شرح است:
- ایجاد تنشهای متناوب کششی و فشاری
در بارگذاری سیکلی، میلگردها در هر سیکل به‌صورت رفت‌وبرگشتی تحت تنش کششی و سپس فشاری قرار می‌گیرند. این تغییر جهت پیوسته تنش، موجب شکل‌گیری خستگی در ساختار فلز می‌شود. برخلاف بارگذاری استاتیکی که تنش در یک جهت و به‌صورت یکنواخت وارد می‌شود، در بارگذاری سیکلی نوسانات شدیدتری در تنش رخ میدهد که می‌تواند به تغییر خواص مکانیکی فولاد منجر شود. - تغییرات میکروسکوپی در ساختار بلوری فولاد
در اثر سیکلهای متوالی تنش، ساختار کریستالی فولاد دچار جابجایی نابه‌جایی‌ها (dislocations) و تمرکز تنش در نواحی خاص می‌شود. این فرآیند در بلندمدت سبب گسترش ترکهای ریز در بافت فلز شده و نهایتاً منجر به شکست خستگی خواهد شد. این پدیده به‌ویژه در میلگردهای بی‌کیفیت یا خورده‌شده شدیدتر بروز میکند. - پدیده نرم‌شدگی (Cyclic Softening) و افت سختی
با تکرار سیکلهای بارگذاری، میلگرد وارد ناحیه‌ای از رفتار غیرخطی می‌شود که به آن نرم‌شدگی سیکلی گفته می‌شود. در این حالت، با وجود ثابت ماندن مقدار تنش، میزان کرنش وارد بر میلگرد افزایش می‌یابد. این موضوع منجر به افت سختی و کاهش توان تحمل تنشهای بعدی می‌شود، به‌گونه‌ای که میلگرد دچار کرنش دائمی شده و خاصیت بازگشت‌پذیری اولیه خود را از دست میدهد. - شکل‌گیری حلقه‌های هیسترزیس در منحنی تنش-کرنش
در تحلیل رفتار سیکلی میلگرد، از نمودارهای تنش-کرنش با حلقه‌های هیسترزیس استفاده می‌شود. در این نمودارها، پهنای حلقه‌ها معیاری از میزان انرژی جذب‌شده توسط میلگرد در هر سیکل است. هرچه حلقه‌ها پهن‌تر باشند، میلگرد شکل‌پذیرتر و مقاوم‌تر عمل میکند. کاهش تدریجی پهنای حلقه‌ها در سیکلهای متوالی نشانه‌ی کاهش توان جذب انرژی و نزدیک شدن میلگرد به مرحله شکست است. - افزایش دمای موضعی در اثر بارگذاری مکرر
تکرار سیکلهای فشاری و کششی باعث افزایش حرارت موضعی در میلگرد می‌شود. این افزایش دما معمولاً در ناحیههای تمرکز تنش شدیدتر بوده و ممکن است باعث تغییر خواص مکانیکی فولاد مانند کاهش تنش تسلیم یا کاهش سختی شود. در موارد خاص، افزایش دما حتی می‌تواند به بیش از ۱۰۰ درجه سانتی‌گراد برسد و شرایط خستگی را تشدید کند. - تفاوت رفتار میلگرد ساده و آجدار در سیکلهای بارگذاری
میلگردهای آجدار نسبت به میلگردهای ساده، عملکرد بهتری در بارگذاری سیکلی دارند. وجود آج باعث افزایش چسبندگی میلگرد به بتن شده و از لغزش آن در هنگام نوسانات تنش جلوگیری میکند. این چسبندگی، توزیع تنش را بهبود می‌بخشد و مانع از تمرکز تنشهای خطرناک در نقاط خاص می‌شود. در مقابل، میلگردهای ساده به‌دلیل سطح صاف و ضریب اصطکاک پایین، بیشتر مستعد لغزش و گسترش ترک هستند. - تأثیر محل قرارگیری میلگرد در سازه بر میزان خستگی
رفتار میلگرد در بارگذاری سیکلی به موقعیت آن در سازه نیز بستگی دارد. میلگردهایی که در ناحیه کششی تیرها، ستون‌ها یا در محل وصله‌ها قرار دارند، بیشتر در معرض تغییرات شدید تنش قرار می‌گیرند. در مقابل، میلگردهای نزدیک به محور خنثی یا در نواحی فشاری، کمتر دچار خستگی میشوند. طراحی مناسب و استفاده از میلگردهای مقاوم در نواحی بحرانی می‌تواند عمر مفید سازه را به‌طور چشمگیری افزایش دهد. - تحلیل عمر خستگی میلگرد با منحنی S-N
برای پیش‌بینی عمر میلگرد در بارگذاری سیکلی، از منحنی S-N استفاده می‌شود که رابطه میان دامنه تنش و تعداد سیکل تا شکست را نشان میدهد. این منحنی نشان میدهد که هرچه دامنه تنش کمتر باشد، میلگرد قادر است سیکلهای بیشتری را تحمل کند. طراحی بر مبنای این منحنی‌ها به مهندسان این امکان را میدهد که حد خستگی مجاز برای میلگرد را تخمین بزنند و سازهای با ضریب ایمنی بالاتر طراحی کنند.
میلگرد به‌عنوان یکی از مهمترین مصالح در صنعت ساختمان‌سازی، نقش حیاتی در تقویت بتن ایفا میکند، میلگرد ساده و میلگرد آجدار، دو نوع اصلی و پرکاربرد این محصول هستند که هرکدام با ویژگی‌ها و کاربردهای خاص خود طراحی شده‌اند دانستن تفاوت‌های این‌دو، ویژگی‌ها و کاربردهای هریک امری ضروری و مهم است:
بیشتر بخوانیدعوامل موثر بر خستگی میلگرد
پدیده خستگی فلزات، به‌ویژه در میلگردهایی که در معرض بارگذاری سیکلی هستند، یکی از مهمترین عوامل شکست سازهای در بلندمدت به شمار می‌آید. خستگی زمانی اتفاق میافتد که میلگرد تحت تنشهای تکرارشونده قرار گیرد، حتی اگر این تنش‌ها کمتر از تنش تسلیم فولاد باشند. برای درک بهتر این رفتار، بررسی دقیق عوامل مؤثر بر خستگی میلگرد ضروری است:
- تعداد سیکل بارگذاری
هرچه تعداد سیکلهای تنش بیشتر باشد، احتمال بروز خستگی در میلگرد افزایش می‌یابد. در سیکلهای بالا، حتی تنش‌هایی با دامنه‌ی پایین میتوانند موجب رشد تدریجی ترکهای میکروسکوپی و در نهایت شکست شوند. در طراحی سازههای با عمر طولانی مانند پل‌ها و سوله‌ها، پیش‌بینی تعداد سیکلهای احتمالی باید به‌صورت محافظه‌کارانه انجام شود. - دامنه تنش (Stress Range)
فاصله میان حداقل و حداکثر تنش اعمال‌شده در هر سیکل، تأثیر مستقیمی بر عمر خستگی میلگرد دارد. هرچه دامنه تنش بیشتر باشد، نرخ رشد ترک‌ها و آسیب‌های تجمعی در ساختار فولاد سریع‌تر اتفاق میافتد. کاهش دامنه تنش یا توزیع یکنواخت نیروها در سازه می‌تواند عمر مفید میلگرد را افزایش دهد. - میزان متوسط تنش (Mean Stress)
در مواردی که تنش میانگین (میان تنش فشاری و کششی در سیکل) در سطح بالایی قرار دارد، میلگرد سریع‌تر به ناحیه آسیب‌پذیر خستگی وارد می‌شود. طراحی‌هایی که تنشهای میانگین را به حداقل می‌رسانند، عملکرد مقاوم‌تری در برابر خستگی ایجاد می‌کنند. - نوع فولاد و ساختار میکروسکوپی آن
ترکیب شیمیایی، فرآیند تولید، عملیات حرارتی و ریزساختار فولاد نقش بسیار مهمی در مقاومت آن در برابر خستگی دارند. فولادهای با دانه‌بندی ریز، ساختار همگن و عناصر آلیاژی بهینه، معمولاً عملکرد بهتری در برابر رشد ترکهای ناشی از سیکلهای تنش از خود نشان می‌دهند. برای مثال، فولادهایی با مقادیر کنترل‌شده منگنز و سیلیس، مقاومت خستگی بالاتری دارند. - کیفیت سطح میلگرد
وجود ترکهای سطحی، خراش‌ها، حفره‌ها یا زبری غیرکنترل‌شده در سطح میلگرد می‌تواند به‌عنوان نقاط تمرکز تنش عمل کرده و محل آغاز ترکهای خستگی باشد. میلگردهایی با سطح صاف‌تر یا دارای پوشش اپوکسی، عملکرد بهتری در برابر خستگی دارند. همچنین، کیفیت نهایی سطح در هنگام تولید (مثلاً در نورد گرم یا سرد) تأثیر چشمگیری بر دوام میلگرد دارد. - وجود خوردگی در سطح میلگرد
خوردگی یکی از بحرانی‌ترین عوامل تشدید خستگی است. میلگرد زنگ‌زده دارای ترکهای میکروسکوپی و نواحی ضعیف‌شده‌ای است که تحت بارگذاری سیکلی به‌سرعت دچار آسیب می‌شود. در سازههای مرطوب، ساحلی یا دفن‌شده در بتن با پوشش ناکافی، احتمال خستگی ناشی از خوردگی به‌مراتب بیشتر است. - شرایط اتصال میلگرد (وصله‌ها و مهاربندی‌ها)
نقاط اتصال میلگرد، از جمله وصله‌های اورلپ، جوش یا مکانیکی، اگر به‌درستی طراحی و اجرا نشوند، مستعد تمرکز تنش هستند. این نواحی بیشتر از دیگر بخش‌های میلگرد در معرض آسیب‌های خستگی قرار دارند. استفاده از وصله‌های مکانیکی استاندارد و رعایت طول مهاری کافی، می‌تواند از این مشکل جلوگیری کند. - نرخ بارگذاری (Loading Rate)
سرعت اعمال بار در هر سیکل، به‌ویژه در بارگذاری‌های ناگهانی مانند زلزله، بر روند خستگی تأثیر دارد. نرخ‌های بارگذاری بالا ممکن است موجب افزایش حرارت داخلی میلگرد، افت ناگهانی سختی و افزایش سرعت رشد ترک‌ها شود. طراحی‌هایی که نرخ‌های دینامیکی را در نظر می‌گیرند، عملکرد پایدارتری ارائه می‌دهند. - پوشش بتن و کاور میلگرد
در سازههای بتن‌آرمه، میزان کاور بتن روی میلگرد در حفظ آن در برابر عوامل مخرب بیرونی بسیار مؤثر است. اگر پوشش بتن ناکافی باشد، خوردگی میلگرد و در ادامه کاهش مقاومت خستگی آن رخ میدهد. همچنین، ترک‌خوردگی بتن اطراف میلگرد می‌تواند تمرکز تنش بیشتری ایجاد کند و روند خستگی را تسریع نماید. - نوسانات دمایی محیطی
تغییرات شدید دما در محیط (مانند نوسانات دمای شب و روز یا فصل‌های گرم و سرد) موجب انبساط و انقباض متوالی مصالح می‌شود. این حرکات حرارتی در طول زمان بر میلگرد فشارهای متناوب وارد کرده و در ترکیب با سایر عوامل، خستگی را تشدید میکند. در مناطقی با اقلیم متغیر، انتخاب نوع میلگرد و طراحی کاور بتن اهمیت بیشتری پیدا میکند.
تفاوت رفتار میلگرد در بارگذاری استاتیکی و سیکلی
میلگردها در شرایط مختلف بارگذاری، رفتارهای مکانیکی متفاوتی از خود نشان می‌دهند. در حالی‌که بارگذاری استاتیکی به‌صورت یکنواخت و پیوسته انجام می‌شود، بارگذاری سیکلی شامل نیروهای متناوب با جهت و مقدار متغیر است. تفاوت این دو نوع بارگذاری در ماهیت تنش، واکنش مصالح و نوع خرابی نهایی بسیار چشم‌گیر است و در طراحی سازههای مقاوم، بررسی دقیق آن ضروری است:
- ماهیت اعمال نیرو
در بارگذاری استاتیکی، نیرو یا تنش به‌صورت یکنواخت، تدریجی و در یک جهت خاص بر میلگرد وارد می‌شود و معمولاً تا رسیدن به شکست ادامه می‌یابد. اما در بارگذاری سیکلی، نیروی واردشده به‌صورت رفت و برگشتی و متناوب (کششی و فشاری) اعمال می‌شود؛ به همین دلیل رفتار میلگرد در این دو شرایط کاملاً متفاوت خواهد بود. - پاسخ تنش-کرنش میلگرد
در بارگذاری استاتیکی، نمودار تنش-کرنش میلگرد معمولاً دارای یک ناحیه الاستیک، نقطه تسلیم مشخص و ناحیه پلاستیک تا شکست است. این منحنی در یک جهت پیش می‌رود و برگشت‌پذیر نیست. اما در بارگذاری سیکلی، نمودار به‌صورت منحنی‌های هیسترزیس در می‌آید که نشان‌دهنده رفت و برگشت تنش و کرنش در هر سیکل است. در این حالت، شکل‌پذیری و توان جذب انرژی میلگرد بیشتر مورد توجه قرار میگیرد. - نوع و مکانیزم خرابی
خرابی در بارگذاری استاتیکی معمولاً در اثر عبور از کرنش مجاز یا رسیدن به نقطه گسیختگی فلز اتفاق میافتد که می‌تواند به‌صورت تسلیم نرم یا شکست ترد باشد. اما در بارگذاری سیکلی، خرابی اغلب به‌صورت خستگی فلز و ایجاد ترکهای ریز تدریجی رخ میدهد؛ حتی اگر تنش اعمال‌شده کمتر از مقاومت نهایی ماده باشد. - عمر سازهای و دوام میلگرد
در بارگذاری استاتیکی، رفتار میلگرد وابسته به حداکثر ظرفیت تحمل تنش در یک‌بار بارگذاری است. اما در بارگذاری سیکلی، تعداد سیکلها و دامنه تنش تأثیر بیشتری بر عمر مفید میلگرد دارند. ممکن است یک میلگرد در بارگذاری سیکلی با دامنه پایین، اما تعداد سیکل بالا، دچار شکست شود؛ در حالی‌که در شرایط استاتیکی به‌راحتی آن تنش را تحمل می‌کرد. - ظرفیت جذب انرژی و میرایی
در سازه‌هایی که تحت بارگذاری سیکلی قرار دارند (مانند سازههای لرزهای)، توانایی میلگرد در جذب انرژی و میرایی اهمیت دارد. میلگرد باید بتواند انرژی ناشی از هر سیکل بارگذاری را جذب و تخلیه کند بدون آن‌که دچار شکست شود. در مقابل، در بارگذاری استاتیکی تمرکز بر مقاومت نهایی است نه جذب انرژی در سیکلهای متعدد. - نقش تغییرات حرارتی و تأثیرات محیطی
در بارگذاری سیکلی، تکرار تنش‌ها ممکن است موجب افزایش دمای موضعی در میلگرد شود که می‌تواند خواص مکانیکی آن را تحت تأثیر قرار دهد (مانند کاهش سختی یا افزایش کرنش). این اثر در بارگذاری استاتیکی بسیار محدودتر است و کمتر در نظر گرفته می‌شود. - رفتار میلگرد در بتن آرمه
در سازههای بتن‌آرمه، میلگرد در بارگذاری استاتیکی نقش تأمین مقاومت کششی و جلوگیری از ترک را دارد. اما در بارگذاری سیکلی (مثلاً زلزله)، میلگرد باید علاوه بر تأمین مقاومت کششی، شکل‌پذیری بالا و توان تحمل تنشهای متناوب را نیز داشته باشد. این تفاوت باعث می‌شود که طراحی میلگرد در سازههای مقاوم لرزهای نیازمند رعایت ضوابط خاصی باشد. - طراحی بر اساس معیار عملکرد
در بارگذاری استاتیکی، طراحی اغلب براساس مقاومت نهایی و ضریب ایمنی انجام می‌شود. اما در بارگذاری سیکلی، طراحی باید بر مبنای عملکرد در طول زمان، میزان جذب انرژی، و پایداری هیسترزیس انجام شود. لذا تحلیل‌های لرزهای نیازمند درک عمیق‌تری از رفتار سیکلی مصالح، به‌ویژه میلگرد، هستند. - استانداردهای طراحی و آیین‌نامه‌ها
در طراحی سازه‌ها با بارگذاری استاتیکی، آیین‌نامه‌هایی مانند ACI318 یا مقررات ملی ساختمان ایران از مقاومت‌های مشخصه استفاده می‌کنند. اما در طراحی با بارگذاری سیکلی، لازم است از استانداردهای ویژه لرزهای مانند FEMA356، ATC-40 یا آیین‌نامه 2800 ایران استفاده شود که خواص شکل‌پذیری، خستگی و رفتار چرخه‌ای میلگرد را مدنظر قرار می‌دهند.
جدول مقایسه‌ای رفتار میلگرد در بارگذاری استاتیکی و سیکلی
| نوع بارگذاری | نوع تنش واردشده | نوع شکست | پدیده‌های رایج | مقاومت نهایی |
|---|---|---|---|---|
| استاتیکی | یکنواخت و پایدار | نرم یا ترد | تسلیم، کرنش متمرکز | بالا |
| سیکلی | متناوب (کششی/فشاری) | تدریجی، خستگی | ترکهای ریز، تسلیم تأخیری | کاهش‌یافته |
نقش میلگرد در سازههای لرزهای
سازههای واقع‌شده در مناطق زلزله‌خیز باید به‌گونه‌ای طراحی شوند که بتوانند انرژی ناشی از زلزله را بدون فروپاشی ناگهانی جذب و مستهلک کنند. میلگرد به‌عنوان عنصر کلیدی در اسکلت بتنی سازههای لرزهای نقش تعیین‌کننده‌ای در تامین مقاومت، شکل‌پذیری و دوام سازه ایفا میکند. بر خلاف سازههای تحت بار استاتیکی، عملکرد میلگرد در شرایط لرزهای باید پاسخگوی تغییرات ناگهانی و متناوب نیروهای وارده باشد:
- تأمین شکل‌پذیری (Ductility) سازه
یکی از مهمترین ویژگی‌هایی که در طراحی لرزهای مدنظر قرار میگیرد، شکل‌پذیری میلگرد است. شکل‌پذیری یعنی توانایی میلگرد برای تحمل کرنش‌های بزرگ بدون شکست ناگهانی. میلگردهای آجدار با خاصیت الاستوپلاستیک مناسب، اجازه می‌دهند سازه پس از ورود به ناحیه غیرالاستیک، دچار فروپاشی نشود و انرژی ناشی از زلزله را به‌صورت تدریجی جذب کند. - تحمل نیروهای معکوس و متناوب زلزله
در یک زلزله، نیروهای وارده به سازه به‌صورت رفت‌وبرگشتی عمل می‌کنند. در نتیجه، میلگردهایی که در نواحی بحرانی سازه قرار دارند (مانند پای ستون‌ها، محل وصله‌ها و تیرهای قاب خمشی)، باید توان تحمل این بارهای سیکلی معکوس را داشته باشند. اگر میلگرد فاقد مقاومت سیکلی کافی باشد، شکست موضعی و در نهایت ریزش کل سازه را در پی خواهد داشت. - افزایش ظرفیت جذب انرژی سازه
میلگردها با تحمل تغییر شکل‌های پلاستیک در هر سیکل بارگذاری، بخشی از انرژی زلزله را به‌صورت انرژی حرارتی درون‌سازه‌ای جذب و مستهلک می‌کنند. این توانایی جذب انرژی، که با پهنای حلقه‌های هیسترزیس مشخص می‌شود، یکی از معیارهای اصلی عملکرد مناسب لرزهای به‌شمار می‌رود. میلگردهایی با رفتار هیسترزیس پایدار، ظرفیت جذب انرژی بیشتری دارند. - ایجاد پیوستگی و انسجام بین اجزای سازه
میلگردها علاوه بر تامین مقاومت کششی، نقش انتقال نیرو بین اجزای مختلف سازه را نیز ایفا می‌کنند. در سازههای بتن‌آرمه، وصله میلگردها، مهاربندی‌ها و قلاب‌های استاندارد به گونه‌ای طراحی میشوند که انسجام کلی بین تیر، ستون، دال و دیوارهای برشی حفظ شود. این پیوستگی به‌ویژه در برابر زلزله که بارها به‌صورت ناگهانی تغییر جهت می‌دهند، از گسیختگی موضعی جلوگیری میکند. - کنترل ترکهای ناشی از نیروهای لرزهای
در زلزله، به‌دلیل ارتعاشات شدید، بتن در نواحی کششی دچار ترک می‌شود. وظیفه میلگرد در این نواحی، کنترل و محدودسازی عرض ترک‌ها است تا مانع از گسترش آن‌ها شود و مقاومت سازه کاهش نیابد. چیدمان مناسب میلگردهای طولی و عرضی در نواحی بحرانی سازه باعث عملکرد بهتر سازه در مواجهه با زلزله می‌شود. - مقاومت در برابر گسیختگی ترد و ناگهانی

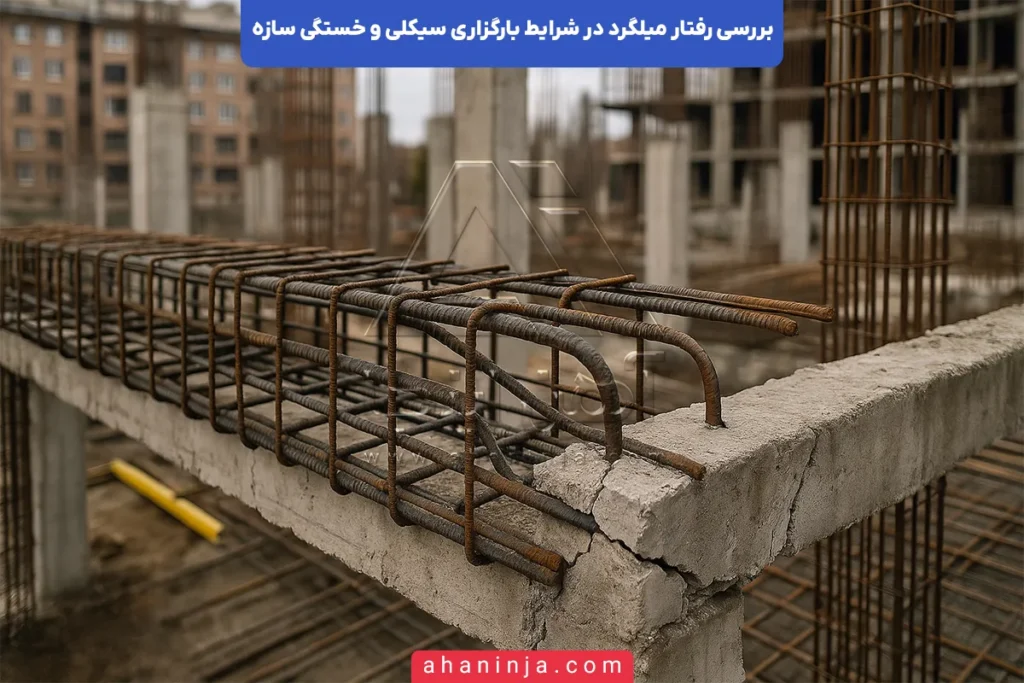

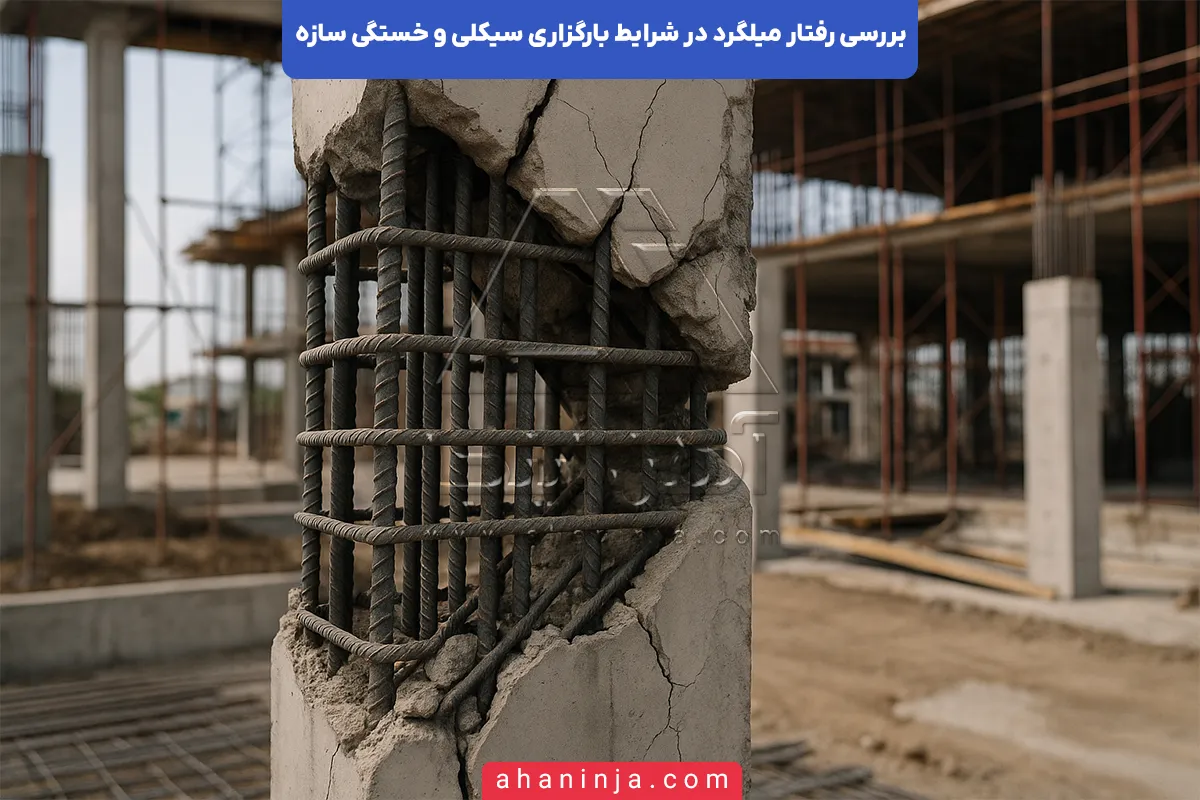

یکی از خطرناک‌ترین انواع خرابی در سازههای لرزهای، شکست ترد ناگهانی است که بدون هشدار قبلی رخ میدهد. میلگردها باید به‌گونه‌ای طراحی شوند که ابتدا دچار تسلیم پلاستیک شوند و انرژی را جذب کنند؛ نه آن‌که به‌یک‌باره و به‌صورت شکننده گسیخته شوند. این ویژگی با انتخاب مناسب نوع فولاد، رعایت نسبت آرماتور و استفاده از میلگردهای شکل‌پذیر تامین می‌شود. - تامین عملکرد مناسب در قاب‌های خمشی و دیوارهای برشی
در قاب‌های خمشی، میلگردهای طولی و عرضی نقش اصلی را در تحمل لنگر و نیروی برشی دارند. در دیوارهای برشی نیز، آرماتورهای قائم و افقی باید مطابق ضوابط آیین‌نامه‌ای طراحی شوند تا بتوانند بارهای جانبی زلزله را به پی منتقل کنند. ضعف در طراحی یا اجرای آرماتور این اجزا، مستقیماً به ضعف لرزهای کل سازه منجر می‌شود. - اهمیت رعایت کاور بتن برای محافظت از میلگرد
در سازههای لرزهای، خرابی میلگرد ناشی از خوردگی یا ترک بتن اطراف می‌تواند باعث کاهش شدید ظرفیت جذب انرژی شود. رعایت دقیق ضخامت پوشش بتن (کاور)، استفاده از بتن با مقاومت مناسب و محافظت در برابر نفوذ رطوبت، از عوامل کلیدی در حفظ عملکرد میلگرد در طول زمان و در هنگام زلزله است. - پاسخ مناسب در تحلیل غیرخطی و طراحی بر اساس عملکرد
در روشهای طراحی لرزهای مدرن مانند طراحی بر اساس عملکرد (Performance-Based Design)، رفتار غیرخطی میلگرد به‌صورت دقیق مدل‌سازی می‌شود. توانایی میلگرد در ایجاد کرنش‌های غیرالاستیک، توسعه مفاصل پلاستیک در نواحی خاص و جلوگیری از تمرکز تنش، نقشی کلیدی در حفظ پایداری سازه دارد. - رعایت ضوابط آیین‌نامه‌ای لرزهای برای میلگرد
تمامی آیین‌نامه‌های لرزهای معتبر مانند ACI 318، آیین‌نامه 2800 ایران، FEMA، Eurocode 8 و سایر کدهای بین‌المللی، ضوابط ویژه‌ای برای استفاده از میلگرد در سازههای لرزهای ارائه کرده‌اند. این ضوابط شامل حداقل و حداکثر مقدار آرماتور، نوع فولاد مجاز، محدودیت در قطر، طول مهاری، فاصله خاموت‌ها و… است که رعایت آن‌ها تضمین‌کننده رفتار مناسب سازه در هنگام زلزله است.
تولید میلگرد و استفاده از آن، باید تحت استانداردهایی انجام شود تا ایمنی و کیفیت سازه و پروژه حفظ شود، دانستن این استانداردها و اینکه چه میلگردهایی این استاندارد را اخذ کرده‌اند، به شما در داشتن امنیت و کیفیت بالای سازه کمک‌به‌سزایی میکند:
بیشتر بخوانیدروشهای افزایش مقاومت میلگرد در برابر خستگی
برای بهبود عملکرد میلگرد در برابر بارهای متناوب و افزایش عمر مفید آن در سازههای لرزهای، صنعتی و پل‌ها، لازم است اقداماتی فنی و اجرایی در مرحله تولید، طراحی و نصب صورت گیرد. در ادامه مهمترین روشهای افزایش مقاومت میلگرد در برابر خستگی را مرور می‌کنیم:
- استفاده از میلگرد با کیفیت و آلیاژ مناسب
یکی از مهمترین عوامل در افزایش مقاومت خستگی میلگرد، انتخاب فولاد با ترکیب شیمیایی مناسب و خواص مکانیکی پایدار است. فولادهایی با دانه‌بندی ریز، یکنواختی ساختار بلوری و عملیات حرارتی کنترل‌شده، معمولاً مقاومت بالاتری در برابر رشد ترکهای ناشی از بارگذاری سیکلی دارند. استفاده از میلگردهای استاندارد نظیر A3 و A4 با کیفیت تولید بالا، توصیه می‌شود. - پوششدهی سطح میلگرد برای محافظت در برابر خوردگی
خوردگی سطحی یکی از عوامل اصلی کاهش مقاومت خستگی است. استفاده از پوشش اپوکسی، گالوانیزه گرم یا میلگردهای استنلس استیل می‌تواند از ورود عوامل خورنده (رطوبت، کلرید، کربنات و…) به سطح میلگرد جلوگیری کرده و رشد ترکهای خستگی را به‌تعویق اندازد. این پوشش‌ها همچنین موجب کاهش تمرکز تنش در نواحی سطحی میشوند. - رعایت ضوابط مهاربندی و طول وصله مناسب
در نقاط اتصال میلگردها، اگر وصله‌ها یا مهاربندی‌ها به‌درستی اجرا نشوند، تمرکز تنش در این نواحی می‌تواند به شروع خستگی منجر شود. استفاده از وصله‌های مکانیکی استاندارد، رعایت طول مهاری کافی، اجرای قلاب‌های انتهایی و استفاده از اورلپ مناسب باعث کاهش تمرکز تنش و افزایش دوام میلگرد در برابر سیکلهای بارگذاری می‌شود. - بهینه‌سازی طرح اختلاط بتن و رعایت کاور مناسب
کیفیت بتن اطراف میلگرد نقش بسیار مهمی در حفاظت آن در برابر خستگی دارد. استفاده از بتن با مقاومت مناسب، اسلامپ کنترل‌شده، مواد افزودنی ضد خوردگی و ضخامت پوشش (کاور) بتن طبق آیین‌نامه می‌تواند از تماس مستقیم میلگرد با عوامل خورنده جلوگیری کرده و در نتیجه مقاومت آن را در بلندمدت افزایش دهد. - استفاده از میلگرد آجدار با الگوی آج استاندارد
میلگردهای آجدار با الگوی مناسب موجب چسبندگی بهتر به بتن و توزیع یکنواخت تنش میشوند. این موضوع به‌ویژه در نواحی بحرانی مانند محل تلاقی تیر و ستون یا در قاب‌های خمشی لرزهای اهمیت دارد. چسبندگی بالا مانع لغزش میلگرد و در نتیجه جلوگیری از ایجاد ترکهای موضعی در ناحیه اتصال می‌شود. - اجرای صحیح فرآیند نصب و بتنریزی در محل پروژه
نحوه اجرای میلگرد در محل پروژه تأثیر مستقیمی بر عملکرد آن دارد. عدم تراز بودن میلگرد، عدم رعایت کاور، جوشکاری نامناسب یا شکستن آج در حین نصب، از عواملی هستند که مقاومت خستگی میلگرد را کاهش می‌دهند. نظارت دقیق بر اجرای آرماتوربندی، استفاده از فاصله‌نگهدارها (اسپیسر)، و جلوگیری از اعمال ضربه یا بار موقت به میلگرد، ضروری است. - کاهش تمرکز تنش با طراحی اصولی مقاطع بحرانی
در نواحی تمرکز تنش مانند محل وصله‌ها، نقاط تغییر مقطع، اطراف سوراخ‌ها یا دهانه‌های بزرگ، باید از طراحی‌هایی استفاده شود که تنش را به‌صورت یکنواخت منتقل کنند. این طراحی‌ها ممکن است شامل تقویت مقطع با خاموت‌های بسته، آرماتور عرضی بیشتر، یا استفاده از میلگرد با قطر کمتر و توزیع بیشتر باشد. - استفاده از میلگردهای دارای تست خستگی (Fatigue Rated)
در پروژه‌های با اهمیت بالا مانند پل‌ها، نیروگاه‌ها یا سازههای صنعتی، توصیه می‌شود از میلگردهایی استفاده شود که دارای تست خستگی و گواهی استاندارد عملکرد در بارگذاری سیکلی باشند. این میلگردها در کارخانه با آزمایش‌های خاص کنترل کیفیت شده‌اند و دوام بالاتری در شرایط سیکلی از خود نشان می‌دهند. - کنترل نوسانات دمایی در سازههای خاص
در سازه‌هایی که در معرض نوسانات شدید دمایی قرار دارند (مانند تونل‌ها، سوله‌های صنعتی یا سازههای خارج از فضای سرپوشیده)، باید اقدامات پیشگیرانه‌ای مانند استفاده از بتن با انبساط حرارتی کم، کاور بیشتر یا افزودنی‌های خاص صورت گیرد تا از تغییرات تنش حرارتی و در نتیجه خستگی زودرس میلگرد جلوگیری شود. - نظارت دقیق بر فرآیند ساخت، حمل و نگهداری میلگرد
میلگردهایی که در شرایط نامناسب حمل یا نگهداری میشوند (مثلاً در معرض رطوبت، گل، خاک یا تابش مستقیم آفتاب)، مستعد خوردگی موضعی و افت عملکرد مکانیکی خواهند بود. استفاده از انبارهای پوشیده، سیستم حمل استاندارد و نظافت منظم میلگردها در کارگاه، نقش مؤثری در حفظ کیفیت آن‌ها دارد.
بررسی رفتار هیسترزیس در میلگرد تحت بارگذاری سیکلی
یکی از شاخص‌ترین روشهای ارزیابی عملکرد مصالح در برابر بارهای رفت‌وبرگشتی، بررسی منحنی هیسترزیس (Hysteresis Loop) آن‌هاست. در سازههای بتن‌آرمه، رفتار هیسترزیس میلگرد، معیار مناسبی برای سنجش توان جذب انرژی، شکل‌پذیری، پایداری عملکرد در سیکلهای متوالی و پیش‌بینی نقطه تسلیم و شکست است. این منحنی‌ها حاصل ثبت تنش در مقابل کرنش طی چندین سیکل بارگذاری متناوب (مثلاً زلزله) هستند.
در ادامه، به‌صورت اصولی و فنی، مهمترین ویژگی‌های رفتاری میلگرد در منحنی‌های هیسترزیس بررسی می‌شود:
- مفهوم منحنی هیسترزیس در بارگذاری سیکلی
منحنی هیسترزیس، نموداری است که رفتار مصالح در برابر بارهای رفت‌وبرگشتی را نشان میدهد. در این نمودار، محور افقی معمولاً کرنش (Deformation) و محور عمودی تنش (Force) را نشان میدهد. در حالت ایده‌آل، این منحنی باید شکل متقارن، پهن و پایدار داشته باشد؛ یعنی میلگرد توانایی جذب انرژی در هر دو جهت بارگذاری (کششی و فشاری) را داشته باشد بدون آن‌که دچار ضعف یا گسیختگی ناگهانی شود. - پهنای منحنی و ظرفیت جذب انرژی
یکی از مهمترین ویژگی‌های یک منحنی هیسترزیس خوب، پهنای حلقه‌هاست. این پهنا معیاری از میزان انرژی مستهلک‌شده توسط میلگرد در هر سیکل است. هرچه حلقه هیسترزیس پهن‌تر باشد، میلگرد توان جذب انرژی بیشتری دارد و برای سازههای لرزهای گزینه مناسب‌تری است. این موضوع در طراحی لرزهای قاب‌های خمشی و مفاصل پلاستیک اهمیت زیادی دارد. - پایداری منحنی در سیکلهای متوالی
در آزمایش‌های بارگذاری سیکلی، میلگرد باید در طی چندین سیکل رفتار پایداری از خود نشان دهد. اگر منحنی‌های هیسترزیس در هر سیکل کوچک‌تر یا باریک‌تر شوند، یعنی میلگرد دچار افت سختی یا تخریب تدریجی ساختار داخلی شده است. این کاهش پایداری نشانه خستگی مصالح و احتمال گسیختگی در سیکلهای بعدی است. - اثر نقطه تسلیم و کرنش پلاستیک در منحنی هیسترزیس
رفتار میلگرد پس از عبور از نقطه تسلیم در منحنی هیسترزیس بسیار مهم است. میلگردهای با کرنش پلاستیک زیاد و پایداری پس از تسلیم، حلقه‌هایی بزرگ‌تر با انحنای یکنواخت‌تری ایجاد می‌کنند. در مقابل، میلگردهای با رفتار شکننده یا تسلیم کوتاه، به‌سرعت وارد ناحیه گسیختگی میشوند و حلقه‌ها به‌سرعت کوچک میشوند که این موضوع نشان‌دهنده رفتار نامناسب سیکلی است. - تأثیر نوع فولاد بر شکل منحنی هیسترزیس
میلگردهای ساخته‌شده از فولادهای با استحکام بالا (مانند A4 یا فولادهای کم‌کربن کنترل‌شده) معمولاً رفتار هیسترزیس پایدارتری دارند. در مقابل، فولادهای با ساختار بلوری ناپایدار، ناخالصی زیاد یا ترکهای سطحی، منحنی‌هایی با افت شدید و حلقه‌های نامتقارن تولید می‌کنند. انتخاب فولاد مناسب نقش کلیدی در حفظ پایداری منحنی هیسترزیس دارد. - عدم تقارن در منحنی و نشانه‌های ضعف سازهای
در حالت ایده‌آل، منحنی هیسترزیس باید در دو جهت کشش و فشار، شکلی متقارن داشته باشد. عدم تقارن در حلقه‌ها می‌تواند ناشی از وجود ترکهای اولیه، خوردگی سطحی، خمش غیریکسان یا مهاربندی ناقص میلگرد باشد. تحلیل چنین منحنی‌هایی برای تشخیص محل‌های بحرانی سازهای و اصلاح طراحی، ضروری است. - اثر نرخ بارگذاری بر منحنی هیسترزیس
با افزایش سرعت بارگذاری (مثلاً در زلزلههای شدید)، منحنی هیسترزیس میلگرد ممکن است دچار تغییراتی مانند افزایش پهنا یا تغییر نقطه تسلیم شود. این پدیده به‌دلیل اثرات حرارتی، افزایش نرخ کرنش و تغییر رفتار مواد است. شناخت این اثرات، در طراحی مقاوم در برابر زلزله بسیار حیاتی است. - مدل‌سازی عددی رفتار هیسترزیس در نرم‌افزارهای سازهای
در تحلیل‌های غیرخطی لرزهای با نرم‌افزارهایی مانند ETABS، OpenSees یا SAP2000، رفتار میلگرد در قالب مدل‌های هیسترزیس دوخطی، سه‌خطی یا مدل‌های پیشرفته مانند Menegotto-Pinto تعریف می‌شود. انتخاب مدل مناسب، تأثیر زیادی در دقت تحلیل، پیش‌بینی ظرفیت جذب انرژی و شکل‌پذیری سازه دارد. - تجزیه و تحلیل هیسترزیس در مفاصل پلاستیک سازه
در طراحی بر اساس عملکرد، محل‌هایی از سازه مانند پای ستون‌ها یا ناحیه میانی تیرها، به‌عنوان مفاصل پلاستیک در نظر گرفته میشوند. در این نواحی، حلقه‌های هیسترزیس میلگرد باید حداکثر انرژی را جذب کنند و پایداری بالایی داشته باشند. تحلیل هیسترزیس در این مفاصل به‌صورت دقیق، از فروپاشی کلی سازه جلوگیری میکند.
تأثیر نرخ بارگذاری و سرعت سیکلها بر عمر میلگرد
نرخ بارگذاری (Loading Rate) و سرعت تکرار سیکلهای تنش، دو عامل کلیدی و اغلب نادیده‌گرفته‌شده در تحلیل خستگی میلگرد هستند. در سازه‌هایی که تحت بارهای دینامیکی مانند زلزله، انفجار، یا ارتعاشات صنعتی قرار دارند، درک رفتار میلگرد در شرایط نرخ بارگذاری بالا برای پیشگیری از شکست‌های زودرس بسیار ضروری است.
در ادامه، تأثیرات کلیدی این عوامل را به‌صورت فهرست عددی بررسی می‌کنیم:
- افزایش نرخ بارگذاری و کاهش زمان واکنش مصالح
وقتی بارگذاری با سرعت بالا اتفاق میافتد، میلگرد فرصت کافی برای توزیع تنش و تغییرشکل یکنواخت را ندارد. این موضوع می‌تواند باعث ایجاد تمرکز تنش موضعی و افزایش احتمال آغاز ترکهای ریز در سطح یا عمق میلگرد شود. در نرخ‌های بالا، رفتار مصالح از حالت شکل‌پذیر به سمت رفتار ترد تمایل پیدا میکند. - افزایش دمای موضعی ناشی از بارگذاری سریع
بارگذاری‌های سریع در مدت کوتاه، به‌ویژه در شرایط سیکلی، باعث ایجاد اصطکاک داخلی در ساختار بلوری فولاد می‌شود که منجر به افزایش حرارت موضعی در میلگرد می‌گردد. این افزایش دما، حتی در حد چند ده درجه سانتی‌گراد، می‌تواند باعث افت تنش تسلیم، کاهش سختی و تسریع رشد ترکهای خستگی شود. - کاهش تعداد سیکلهای قابل تحمل در نرخ‌های بالا
طبق منحنی‌های خستگی (S-N curves)، در نرخ‌های بارگذاری بالا، میلگردها تعداد سیکل کمتری را قبل از شکست تحمل می‌کنند. به‌عبارت دیگر، عمر خستگی مصالح کاهش می‌یابد. بنابراین در سازه‌هایی با ارتعاشات شدید یا بارهای ضربه‌ای، استفاده از میلگردهای مقاوم به نرخ بالا، یا طراحی با ضریب اطمینان بیشتر ضروری است. - تغییر رفتار هیسترزیس میلگرد در بارگذاری سریع
در بارگذاری با نرخ بالا، حلقه‌های هیسترزیس میلگرد باریک‌تر میشوند و پهنای آن‌ها کاهش می‌یابد. این پدیده نشان‌دهنده کاهش توان جذب انرژی مصالح است که در طراحی لرزهای می‌تواند منجر به کاهش ظرفیت میرایی سازه شود. تحلیل رفتار غیرخطی تحت این شرایط، باید در طراحی لحاظ شود. - وابستگی نرخ بارگذاری به نوع میلگرد و فولاد مصرفی
برخی فولادها مانند فولادهای کم‌کربن یا عملیات‌حرارتی‌شده، مقاومت بهتری در برابر نرخ‌های بالا دارند. در مقابل، فولادهای پرکربن یا میلگردهای تولیدشده با نورد سرد، ممکن است تحت بارگذاری سریع، رفتار ترد و ناگهانی از خود نشان دهند. بنابراین انتخاب صحیح نوع میلگرد با توجه به شرایط بارگذاری، بسیار حیاتی است. - اهمیت تحلیل نرخ بارگذاری در طراحی عملکردی (Performance-Based Design)
در طراحی بر اساس عملکرد، سازه باید نه‌تنها به بار طراحی پاسخ دهد، بلکه در برابر سناریوهای بحرانی با نرخ بارگذاری بالا نیز عملکرد قابل قبول داشته باشد. این تحلیل‌ها معمولاً در نرم‌افزارهایی مانند ABAQUS یا OpenSees انجام می‌شود و نقش میلگرد در مناطق بحرانی، مانند مفاصل پلاستیک، به‌دقت مدل‌سازی می‌شود. - لزوم انجام تست‌های خاص برای نرخ‌های بارگذاری بالا
در پروژه‌های ویژه مانند پل‌ها، تونل‌ها، سازههای نظامی یا صنعتی، انجام آزمایش‌های خاص مانند تست خستگی با نرخ بالا یا تست ضربه‌ای شارپی برای میلگرد ضروری است. نتایج این تست‌ها در انتخاب نوع میلگرد، طول مهاری، و نوع وصله نقش کلیدی دارند. - ارتباط نرخ بارگذاری با احتمال گسیختگی ناگهانی
در نرخ‌های بارگذاری بالا، میلگرد ممکن است پیش از رسیدن به کرنش مجاز، به‌صورت ترد گسیخته شود. این گسیختگی ناگهانی، که بدون تسلیم کامل رخ میدهد، خطرناک‌ترین نوع شکست در سازههای لرزهای محسوب می‌شود. استفاده از میلگردهای شکل‌پذیر و طراحی با ضریب اطمینان بالا می‌تواند ریسک آن را کاهش دهد. - اثر نرخ بارگذاری در نواحی بحرانی مانند وصله‌ها و مفاصل
نقاطی مانند محل وصله میلگرد، ناحیه اتصال تیر به ستون یا پای ستون‌ها، در معرض بیشترین تغییرات نرخ بارگذاری در زلزله هستند. در این نواحی باید از میلگردهایی با تست سیکلی و هیسترزیس پایدار استفاده شود تا احتمال آسیب کاهش یابد و پایداری سیستم حفظ شود. - توصیه‌های طراحی برای کاهش اثرات نرخ بارگذاری بالا
برای کاهش اثرات منفی بارگذاری سریع، اقدامات زیر توصیه می‌شود:
کنترل دمای محیط کارگاهی و جلوگیری از سرد شدن یا گرم شدن بیش از حد میلگرد
استفاده از میلگردهای با مقاومت کششی و شکل‌پذیری بالا
اجرای اصولی اتصالات و مهاربندی
افزایش کاور بتن و کیفیت اجرای بتنریزی
مدل‌سازی رفتار غیرخطی در نرم‌افزارهای تحلیل دینامیکی
قیمت میلگرد و اهمیت آن در پروژه‌های مقاوم‌سازی
در حال حاضر دانستن قیمت روز میلگرد برای محاسبه هر چه بهتر هزینه های پروژه و همچنین برنامه ریزی هر چه بهتر، امری ضروری است و ما در آهن اینجا قیمت انواع مقاطع فولادی از جمله قیمت روز میلگرد را ارائه می‌کنیم:
در بازار میلگرد، برندهای شناخته‌شده و معتبری مانند ذوب‌آهن اصفهان، کویر کاشان، نیشابور و بافق یزد حضور مهم و گسترده‌ای داشته و از مهمترین منابع تامین میلگرد محسوب میشوند، برای تحلیل بهتر شرایط بازار و انتخاب گزینه مناسب، دانستن قیمت روز میلگرد امری مهم و ضروری است:
مشاهده قیمت روز میلگردجمعبندی
رفتار میلگرد در شرایط بارگذاری سیکلی به‌خصوص در سازههای لرزهای، اهمیت بالایی در پایداری و دوام ساختمان دارد. شناخت عوامل تأثیرگذار بر خستگی، نرخ بارگذاری و ویژگی‌های هیسترزیس، و اتخاذ تدابیر مهندسی برای افزایش مقاومت میلگرد، از مهمترین اقدامات در طراحی اصولی سازه‌ها به شمار می‌آید.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است. کارشناسان مجرب و حرفه‌ای آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک میکند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
سوالات متداول
شاید برای شما هم سوال باشه?!
-
1. رفتار میلگرد در بارگذاری سیکلی چه تفاوتی با بارگذاری استاتیکی دارد؟
در بارگذاری سیکلی، میلگرد تحت تنشهای تکرارشونده قرار میگیرد که ممکن است منجر به خستگی و ترکهای میکروسکوپی شود، در حالی که بارگذاری استاتیکی تنش مداوم و یکباره وارد میکند. رفتار میلگرد در سیکلهای متعدد نیاز به بررسی دوام و پایداری در طول زمان دارد. -
2. خستگی سازهای در میلگردها چگونه اتفاق میافتد؟
خستگی سازهای زمانی رخ میدهد که میلگرد تحت نوسانات متناوب تنش قرار گیرد. این نوسانات به مرور زمان موجب گسترش ترکهای ریز در ساختار فلزی میلگرد میشوند و در نهایت به شکست ناگهانی منجر خواهند شد. -
3. چه عواملی بر رفتار میلگرد در شرایط سیکلی تاثیرگذارند؟
مواردی نظیر نوع فولاد، قطر میلگرد، تعداد و دامنه سیکلها، نرخ بارگذاری، و حضور خوردگی یا ترک اولیه از مهمترین عوامل تاثیرگذار هستند که میتوانند عملکرد میلگرد را در این شرایط تغییر دهند. -
4. چرا شناخت رفتار سیکلی میلگرد در طراحی لرزهای اهمیت دارد؟
در سازههای مقاوم در برابر زلزله، بارهای وارده ماهیت سیکلی دارند. اگر میلگردها رفتار مناسبی در برابر این بارها نداشته باشند، ممکن است سازه در زلزلههای شدید دچار فروپاشی شود. لذا تحلیل دقیق رفتار سیکلی میلگرد در طراحی لرزهای ضروری است. -
5. چگونه میتوان عملکرد میلگرد در برابر خستگی را بهبود داد؟
انتخاب میلگردهای با کیفیت بالا، پوششدهی مناسب برای جلوگیری از خوردگی، استفاده از طراحی مناسب در ناحیههای بحرانی و اجرای دقیق عملیات بتنریزی از روشهای افزایش دوام و کاهش خطر خستگی میلگردها هستند.
