جوشکاری تیرآهن + اصول مهمی که باید رعایت شود!

در سازه‌های فولادی و پروژه‌های عمرانی، جوشکاری تیرآهن نقشی حیاتی در انتقال نیرو، استحکام و ایمنی سازه ایفا می‌کند. اتصالات جوشی بخش‌های مختلف اسکلت فولادی را به هم پیوند می‌زنند و اگر اجرای آن با دقت و اصول فنی همراه نباشد، می‌تواند موجب ضعف ساختاری و حتی تخریب سازه شود.

«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت تیرآهن بزنید.»

در این مقاله، به بررسی اصول فنی جوشکاری تیرآهن‌ها و اتصالات فلزی، انواع روش‌های جوشکاری، استانداردهای مرتبط، کنترل کیفیت و نکات ایمنی ضروری خواهیم پرداخت تا درک کاملی از نحوه اجرای صحیح جوشکاری در پروژه‌های فولادی به‌دست آورید، پس در ادامه با اهن اینجا همراه باشید.

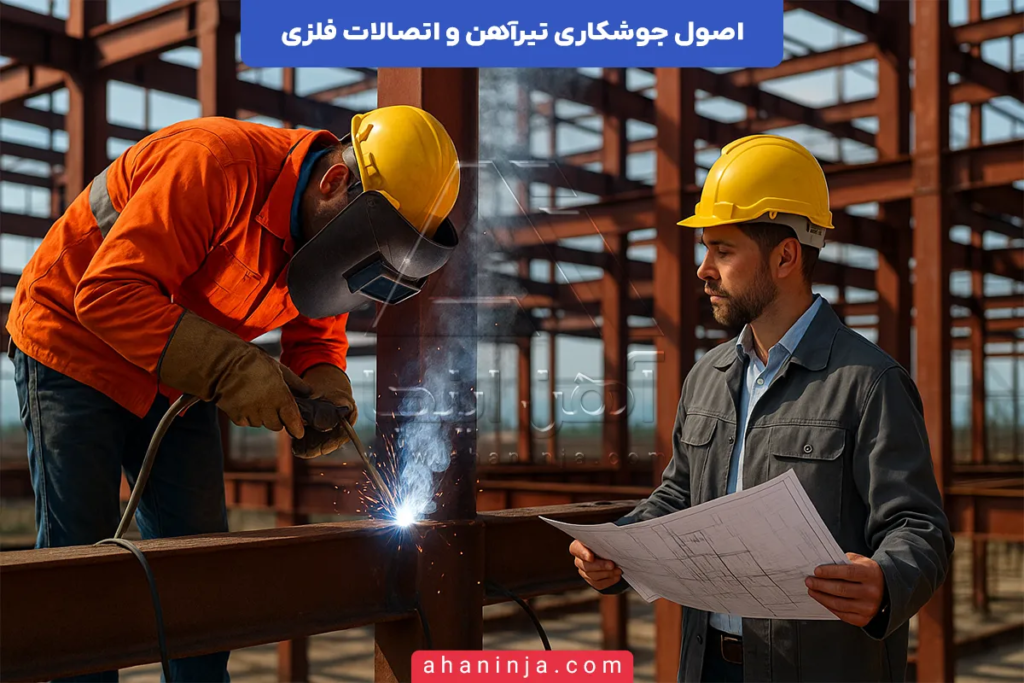

جوشکاری تیرآهن چیست و چرا اهمیت دارد؟

وقتی درباره ساخت یک سازه فولادی صحبت می‌کنیم، اولین چیزی که پس از طراحی نقشه‌ها به ذهن می‌رسد، اتصال تیرآهن‌ها و ستون‌هاست؛ جایی که مفهوم جوشکاری تیرآهن معنا پیدا می‌کند. جوشکاری در واقع فرآیندی است که در آن با استفاده از حرارت و ذوب کنترل‌شده فلزات، دو یا چند قطعه فولادی به یکدیگر متصل می‌شوند تا ساختاری یکپارچه و مقاوم به‌وجود آید.

در پروژه‌های عمرانی، از اسکلت ساختمان‌های چندطبقه گرفته تا سازه‌های صنعتی بزرگ، هیچ مرحله‌ای به اندازه‌ی اتصال صحیح تیرآهن‌ها در پایداری سازه تأثیرگذار نیست. اگر جوشکاری به‌درستی انجام نشود، بارهای وارد بر تیرها به‌صورت ناهمگن توزیع می‌شوند و نتیجه آن چیزی جز ترک، خمش و شکست سازه نخواهد بود.

از سوی دیگر، در بسیاری از پروژه‌های بزرگ، اتصال تیرآهن‌ها تنها به‌وسیله پیچ و مهره ممکن نیست، چون در برخی نقاط، فضا یا زاویه نصب اجازه استفاده از اتصالات مکانیکی را نمی‌دهد. در چنین شرایطی، جوشکاری اصولی تیرآهن نه‌تنها راه‌حل، بلکه تنها گزینه ایمن برای ایجاد اتصال دائمی است.

جوشکاری تیرآهن علاوه بر استحکام، نقش مهمی در زیبایی ظاهری و یکنواختی سازه دارد. برخلاف اتصالات پیچ و مهره‌ای که برآمدگی و ظاهری ناهموار ایجاد می‌کنند، اتصال جوشی می‌تواند کاملاً هم‌سطح با بدنه تیر اجرا شود و ظاهر سازه را حرفه‌ای‌تر نشان دهد.

نکته‌ای که معمولاً نادیده گرفته می‌شود، این است که جوشکاری تنها عمل فیزیکی ذوب و اتصال فلز نیست؛ بلکه یک فرآیند مهندسی دقیق است که نیاز به دانش متالورژی، شناخت نوع فولاد، بررسی تنش‌ها و رعایت استانداردهای دمایی دارد. جوشکار باید بداند هر نوع تیرآهن (مثلاً IPE، INP یا HEB) با چه الکترود، جریان و زاویه‌ای جوش داده شود تا پیوستگی فلز در تمام ضخامت برقرار بماند.

اهمیت دیگر جوشکاری تیرآهن در ایمنی بلندمدت سازه نهفته است. در ساختمان‌هایی که بارهای دینامیکی (مثل باد، زلزله یا ارتعاش ماشین‌آلات) وجود دارد، کوچک‌ترین نقص در خط جوش می‌تواند با گذر زمان رشد کرده و به شکست کلی اتصال منجر شود. به همین دلیل، در پروژه‌های حساس، بازرسی جوش و کنترل کیفیت به‌صورت مداوم انجام می‌شود تا اطمینان حاصل شود هیچ‌گونه تخلخل یا نقصی در جوش باقی نمانده است.

از زاویه‌ای دیگر، جوشکاری تیرآهن‌ها موجب کاهش نیاز به قطعات اضافی و اتصالات پیچیده می‌شود؛ به همین دلیل در پروژه‌های مدرن که هدف، سبک‌سازی و کاهش هزینه است، از جوشکاری به‌عنوان راهی برای بهینه‌سازی وزن سازه و افزایش سرعت اجرا استفاده می‌شود.

در مجموع، اگر بخواهیم اهمیت جوشکاری تیرآهن را در یک جمله خلاصه کنیم، باید گفت:

جوشکاری تیرآهن، ستون فقرات استحکام سازه‌های فولادی است؛ بی‌دقتی در آن، بی‌اعتمادی به کل سازه است.

به همین خاطر است که مهندسان حرفه‌ای، انتخاب جوشکار ماهر و رعایت استانداردهای AWS D1.1 یا ISIRI 3834 را جزو اصول غیرقابل‌چشم‌پوشی در اجرای پروژه‌های فولادی می‌دانند. چراکه تنها با اجرای دقیق جوشکاری استاندارد تیرآهن می‌توان به دوام، ایمنی و کیفیت واقعی سازه اطمینان داشت.

روش های جوشکاری تیرآهن

در اجرای سازه‌های فولادی، انتخاب روش مناسب برای جوشکاری تیرآهن اهمیت بسیار زیادی دارد. نوع جوش نه‌تنها بر مقاومت و دوام سازه تأثیر می‌گذارد، بلکه بر سرعت اجرا، هزینه پروژه و ظاهر نهایی اتصال نیز اثرگذار است. در ادامه، اصلی‌ترین روش‌های جوشکاری مورد استفاده در تیرآهن‌ها را با جزئیات کامل بررسی می‌کنیم:

1. جوشکاری قوس الکتریکی دستی (SMAW)
   این روش که یکی از متداول‌ترین شیوه‌های جوشکاری در پروژه‌های عمرانی و ساختمانی است، با استفاده از الکترود پوشش‌دار انجام می‌شود. در این فرآیند، قوس الکتریکی میان نوک الکترود و سطح فلز پایه ایجاد شده و حرارت بالای آن باعث ذوب شدن فلز و ایجاد اتصال می‌شود.
   در این روش، الکترود پس از ذوب شدن، نقش پرکننده را ایفا می‌کند و پوشش روی آن (فلاکس) از ورود اکسیژن و آلودگی به منطقه جوش جلوگیری می‌کند.
   از مهم‌ترین مزایای این روش می‌توان به قابلیت اجرا در فضاهای باز و بسته، امکان جوشکاری در تمام موقعیت‌ها (افقی، عمودی و سقفی) و هزینه پایین تجهیزات اشاره کرد.
   با این حال، کیفیت جوش در این روش به مهارت جوشکار وابسته است. انتخاب الکترود مناسب (مانند E6013 یا E7018) و تنظیم جریان الکتریکی برای جلوگیری از نفوذ ناکافی یا سوختگی فلز، در تضمین کیفیت جوش بسیار مهم است.
2. جوشکاری زیرپودری (SAW)
   در این روش از یک پودر محافظ (فلاکس) استفاده می‌شود که روی محل جوش ریخته می‌شود. قوس الکتریکی در زیر این پودر و بین سیم جوش و فلز پایه ایجاد می‌گردد. پودر محافظ باعث می‌شود که فلز مذاب از تماس با هوا و اکسید شدن مصون بماند و در نتیجه، جوشی یکنواخت و با کیفیت بالا تولید شود.
   جوشکاری زیرپودری برای اتصال تیرآهن‌های سنگین، صفحات ضخیم فولادی و اتصالات طولی در کارخانه‌ها کاربرد دارد.
   از مزایای این روش می‌توان به سرعت بالا، کیفیت یکنواخت، استحکام زیاد و عمق نفوذ بالا اشاره کرد.
   این روش معمولاً در محیط‌های کارگاهی و کارخانه‌ای و در موقعیت افقی اجرا می‌شود و برای سازه‌های بزرگ مانند پل‌ها، ستون‌های فولادی سنگین و سوله‌های صنعتی بسیار مناسب است.
3. جوشکاری MIG/MAG یا GMAW
   این روش نوعی جوشکاری قوس الکتریکی با گاز محافظ است. در این فرآیند، قوس بین سیم جوش (که به‌طور مداوم تغذیه می‌شود) و فلز پایه برقرار می‌شود و از گاز محافظ (مثل آرگون یا CO₂) برای جلوگیری از اکسید شدن ناحیه جوش استفاده می‌گردد.
   جوشکاری MIG برای گازهای خنثی و MAG برای گازهای فعال مورد استفاده قرار می‌گیرد. این روش نسبت به SMAW سرعت بیشتری دارد و کیفیت سطحی جوش نیز بسیار بالاتر است.
   از مهم‌ترین مزایای این روش می‌توان به تولید جوش‌های تمیز، دود کمتر، قابلیت خودکارسازی و راندمان بالا اشاره کرد.
   البته اجرای این روش در محیط‌های روباز و بادخیز نیاز به محافظت بیشتر دارد، چون گاز محافظ ممکن است از اطراف منطقه جوش خارج شود. به همین دلیل، جوشکاری MIG/MAG بیشتر در کارگاه‌های سرپوشیده و پروژه‌های صنعتی با دقت بالا استفاده می‌شود.
4. جوشکاری TIG یا GTAW
   در این روش از الکترود غیرمصرفی تنگستن و گاز محافظ آرگون یا هلیوم استفاده می‌شود. حرارت ناشی از قوس بین الکترود و قطعه فولادی، فلز را ذوب کرده و اتصال را برقرار می‌کند. در صورت نیاز، از سیم پرکننده (Filler Rod) برای پر کردن شکاف استفاده می‌شود.
   جوشکاری TIG به دلیل کنترل دقیق دما و تمیزی سطح جوش، در صنایع ظریف، اتصالات نازک و بخش‌هایی که ظاهر جوش اهمیت دارد (مثل نماهای فلزی یا اجزای معماری سازه)، بسیار کاربردی است.
   مزایای آن شامل کیفیت بالا، کنترل دقیق، ظاهر یکنواخت و بدون پاشش است.
   البته این روش سرعت کمتری نسبت به MIG دارد و نیاز به اپراتور ماهر دارد، اما در مقابل، دقت و استحکام بالای آن در سازه‌های خاص کاملاً ارزشمند است.
5. جوشکاری مقاومتی نقطه‌ای (Spot Welding)
   این روش بیشتر در اتصالات صفحه‌ای یا قطعات سبک‌تر کاربرد دارد، اما در برخی قسمت‌های جانبی تیرآهن‌ها نیز قابل استفاده است. در جوشکاری مقاومتی، دو صفحه فلزی بین دو الکترود مسی قرار گرفته و با عبور جریان الکتریکی شدید، در نقطه تماس ذوب و به یکدیگر متصل می‌شوند.
   مزایای این روش شامل سرعت بالا، دقت زیاد، مصرف انرژی کمتر و عدم نیاز به مواد پرکننده است.
   با این حال، به دلیل محدودیت در عمق نفوذ، این روش برای تیرآهن‌های ضخیم یا اتصالات باربر اصلی مناسب نیست و بیشتر در ساخت اجزای فرعی یا مونتاژهای کارگاهی استفاده می‌شود.
6. جوشکاری قوسی با سیم پودری (FCAW)
   این روش ترکیبی از جوشکاری MIG و SMAW است و در آن از سیم توخالی حاوی پودر محافظ استفاده می‌شود. قوس الکتریکی بین سیم و فلز پایه ایجاد شده و گاز حاصل از سوختن پودر، از ناحیه جوش محافظت می‌کند.
   جوشکاری FCAW یکی از بهترین روش‌ها برای پروژه‌های ساختمانی است زیرا می‌تواند در محیط‌های باز و بادخیز نیز بدون کاهش کیفیت انجام شود.
   از مزایای این روش می‌توان به نفوذ بالا، استحکام زیاد، سرعت مناسب و مقاومت در برابر شرایط محیطی اشاره کرد.
   در پروژه‌هایی مانند ساخت سوله، پل و اسکلت‌های سنگین فولادی، استفاده از این روش به‌دلیل بازده بالا و مقاومت عالی بسیار رایج است.
7. جوشکاری لیزری و قوسی ترکیبی (Hybrid Welding)
   هرچند در ایران کمتر مرسوم است، اما در پروژه‌های صنعتی پیشرفته از جوشکاری ترکیبی لیزر و قوس الکتریکی استفاده می‌شود. در این روش، انرژی لیزر برای نفوذ بالا و قوس الکتریکی برای پر کردن حجم بیشتر فلز به کار می‌رود.
   این فناوری باعث تولید جوش‌های دقیق، تمیز و مقاوم می‌شود و برای سازه‌هایی با استانداردهای بسیار بالا (مثل صنایع نفت، گاز و پتروشیمی) کاربرد دارد.
   مزایای آن شامل عمق نفوذ زیاد، سرعت بالا و کاهش اعوجاج حرارتی است، اما تجهیزات مورد نیاز آن بسیار گران‌قیمت و تخصصی هستند.

در مجموع، انتخاب روش مناسب جوشکاری تیرآهن به نوع پروژه، ضخامت مقاطع، موقعیت اجرا و شرایط محیطی بستگی دارد. در سازه‌های معمول ساختمانی، جوش قوس دستی (SMAW) به‌دلیل سادگی و انعطاف بیشتر استفاده می‌شود، اما برای سازه‌های سنگین صنعتی، روش‌های SAW، FCAW و MIG/MAG گزینه‌هایی حرفه‌ای‌تر و بادوام‌تر به شمار می‌آیند. در تمام این روش‌ها، رعایت استانداردهای بین‌المللی جوشکاری مانند AWS D1.1 و ISIRI 3834 و انجام بازرسی جوش (Weld Inspection) برای تضمین ایمنی و دوام سازه ضروری است.

جدول مقایسه روش های جوشکاری تیرآهن

ردیف	روش جوشکاری	نوع حفاظت	کاربرد اصلی	مزایا	محدودیت‌ها
1	جوشکاری قوس الکتریکی دستی (SMAW)	پوشش فلاکس الکترود	اتصال انواع تیرآهن IPE، INP، IPB در پروژه‌های ساختمانی	قابل اجرا در تمام موقعیت‌ها، هزینه پایین، انعطاف بالا	وابسته به مهارت جوشکار، احتمال نوسان کیفیت
2	جوشکاری زیرپودری (SAW)	پودر محافظ (فلاکس)	سازه‌های سنگین، پل‌ها، تیرهای طویل صنعتی	کیفیت یکنواخت، عمق نفوذ زیاد، مناسب برای ضخامت بالا	نیاز به تجهیزات خاص، محدود به حالت افقی
3	جوشکاری MIG/MAG (GMAW)	گاز محافظ (آرگون، CO₂)	پروژه‌های دقیق، اتصالات سبک و صنعتی	سرعت بالا، جوش تمیز، قابلیت خودکارسازی	حساس به باد، نیاز به منبع گاز و تجهیزات
4	جوشکاری TIG (GTAW)	گاز خنثی (آرگون یا هلیوم)	اتصالات نازک، نماهای فلزی، قطعات حساس	کیفیت بسیار بالا، ظاهر زیبا، بدون پاشش	سرعت پایین، نیاز به مهارت بالا
5	جوشکاری مقاومتی نقطه‌ای (Spot Welding)	جریان الکتریکی مستقیم	اتصالات ورق‌های نازک یا اجزای فرعی تیرآهن	سرعت زیاد، دقت بالا، بدون مواد مصرفی	عمق نفوذ محدود، مناسب برای مقاطع سبک
6	جوشکاری سیم پودری (FCAW)	پودر محافظ درون سیم جوش	پروژه‌های سنگین و فضای باز	نفوذ بالا، استحکام زیاد، مناسب محیط‌های بادخیز	نیاز به سیم مخصوص، کنترل دقیق پارامترها
7	جوشکاری لیزری و قوسی ترکیبی (Hybrid)	ترکیب لیزر و قوس الکتریکی	صنایع سنگین، پتروشیمی و تجهیزات خاص	جوش تمیز و مقاوم، سرعت بالا، اعوجاج کم	هزینه زیاد، نیاز به تجهیزات پیشرفته

استانداردهای مورد استفاده در جوشکاری تیرآهن

اجرای جوشکاری تیرآهن بدون رعایت استانداردهای معتبر، می‌تواند خطرات جدی برای سازه ایجاد کند. این استانداردها راهنمایی برای انتخاب روش جوشکاری، نوع الکترود، دمای پیش‌گرمایش، کنترل کیفیت و بازرسی جوش هستند و رعایت آن‌ها تضمین‌کننده ایمنی، دوام و کیفیت اتصال فلزی در پروژه‌های ساختمانی است. در ادامه، مهم‌ترین استانداردهای بین‌المللی و ملی مرتبط با جوشکاری تیرآهن را معرفی می‌کنیم:

• استاندارد ملی ایران ISIRI 3834
  این استاندارد بر اساس نسخه اروپایی ISO 3834 تدوین شده و به‌صورت رسمی در پروژه‌های صنعتی ایران مورد استفاده قرار می‌گیرد. هدف آن تعیین الزامات کیفیت برای فرآیند جوشکاری فلزات ذوبی است.
  طبق این استاندارد، کارگاه‌های جوشکاری موظف‌اند الزامات فنی نظیر صلاحیت جوشکاران، آزمون‌های غیرمخرب (NDT)، کنترل مستندات فنی و بازرسی جوش را رعایت کنند.
  در پروژه‌هایی که از تیرآهن‌های سنگین یا اتصالات باربر فولادی استفاده می‌شود، اجرای ISIRI 3834 الزامی است تا سازه از نظر مقاومت و دوام مورد تأیید مراجع نظارتی قرار گیرد.
• استاندارد AWS D1.1 (American Welding Society)
  یکی از پرکاربردترین استانداردهای جهانی در زمینه جوشکاری سازه‌های فولادی است. این استاندارد توسط انجمن جوشکاری آمریکا تدوین شده و در طراحی، ساخت و کنترل کیفیت اسکلت‌های فلزی مورد استفاده قرار می‌گیرد.
  AWS D1.1 شامل جزئیاتی درباره نوع الکترود، ضخامت جوش، روش آماده‌سازی سطوح، کنترل دما و نحوه انجام آزمون‌های التراسونیک (UT) و پرتونگاری (RT) است.
  در بسیاری از پروژه‌های بین‌المللی که تیرآهن‌ها با بارگذاری سنگین یا اتصالات پیچیده اجرا می‌شوند، رعایت این استاندارد به‌عنوان مرجع اصلی پذیرفته می‌شود.
• استاندارد ISO 5817 (International Organization for Standardization)
  این استاندارد به‌طور خاص برای تعیین میزان مجاز نواقص در جوش‌های ذوبی فولاد، نیکل و تیتانیوم تدوین شده است.
  در پروژه‌های سازه‌ای، ISO 5817 برای طبقه‌بندی کیفیت جوش به سه سطح B (کیفیت بالا)، C (کیفیت متوسط) و D (کیفیت عمومی) استفاده می‌شود.
  رعایت این استاندارد در اتصالات تیرآهن و ورق‌های تقویتی اهمیت زیادی دارد، چون با مشخص کردن حدود مجاز ترک، تخلخل و بریدگی لبه، از پذیرش جوش‌های ضعیف جلوگیری می‌کند.
• استاندارد EN 1011 (European Standard)
  این استاندارد مجموعه‌ای از دستورالعمل‌های فنی برای جوشکاری فلزات آهنی و غیرآهنی است و شامل ۸ بخش می‌باشد. در پروژه‌های فولادی، بخش‌های EN 1011-1 و EN 1011-2 بیشترین کاربرد را دارند.
  این استاندارد به مواردی مثل پیش‌گرمایش تیرآهن، کنترل دمای بین‌پاس، نحوه خنک‌سازی، جلوگیری از ترک‌های هیدروژنی و انتخاب گاز محافظ می‌پردازد.
  استفاده از EN 1011 به‌ویژه در شرایطی که سازه در معرض تغییرات دمایی شدید یا بارهای متناوب قرار دارد، موجب افزایش عمر مفید اتصال می‌شود.
• استاندارد ISO 9606-1
  این استاندارد مربوط به صلاحیت جوشکاران فولاد است و یکی از پایه‌ای‌ترین مرجع‌ها برای ارزیابی مهارت اپراتورهای جوشکاری به شمار می‌رود.
  طبق این استاندارد، جوشکار باید در آزمون‌های عملی تحت شرایط واقعی جوشکاری شرکت کند تا توانایی او در کنترل قوس، زاویه الکترود، سرعت حرکت و حفظ نفوذ مورد تأیید قرار گیرد.
  در پروژه‌های استفاده از تیرآهن‌های سنگین، ستون‌های فولادی و اتصالات باربر، فقط جوشکارانی که گواهینامه معتبر ISO 9606-1 دارند مجاز به انجام جوش هستند.
• استاندارد ASME Section IX
  این استاندارد بخشی از مجموعه استانداردهای انجمن مهندسان مکانیک آمریکا (ASME) است و به صلاحیت فرآیندهای جوشکاری (WPS) و اپراتورها می‌پردازد.
  در پروژه‌هایی که تیرآهن‌ها در تأسیسات صنعتی مانند کارخانه‌ها، پتروشیمی‌ها و نیروگاه‌ها به کار می‌روند، استفاده از ASME IX به‌عنوان مبنای طراحی و کنترل کیفیت الزامی است.
  این استاندارد شامل دستورالعمل‌هایی برای تست جوش، دمای بین‌پاس، انتخاب فلز پرکننده و ارزیابی خواص مکانیکی جوش می‌باشد.

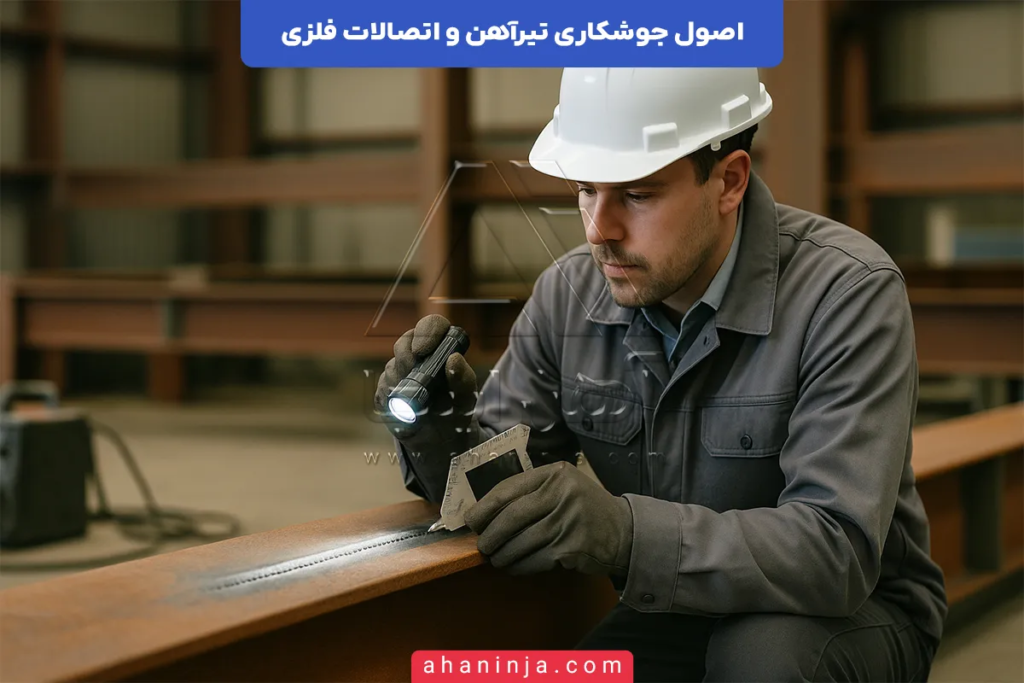

• استاندارد ISO 17637 (بازرسی چشمی جوش)
  این استاندارد به نحوه انجام بازرسی چشمی (Visual Testing) در جوشکاری سازه‌های فولادی می‌پردازد. هدف آن اطمینان از ظاهر مناسب جوش، حذف بریدگی‌ها، گرده‌های اضافی و بررسی کیفیت سطحی است.
  در پروژه‌های ساختمانی، این مرحله از بازرسی معمولاً قبل از اجرای آزمون‌های غیرمخرب انجام می‌شود تا از رفع عیوب ظاهری اطمینان حاصل گردد.
• استاندارد ISO 17640 (بازرسی التراسونیک UT)
  این استاندارد به روش‌های فنی آزمون التراسونیک جوش تیرآهن‌ها و اتصالات فلزی اختصاص دارد. با استفاده از امواج فراصوت، ترک‌ها و نواقص داخلی جوش شناسایی می‌شوند.
  اجرای این استاندارد در پروژه‌های سنگین یا حساس مانند پل‌های فولادی یا اسکلت‌های مرتفع، یکی از مراحل اصلی کنترل کیفیت محسوب می‌شود.
• استاندارد AWS D1.5 (Bridge Welding Code)
  این استاندارد مخصوص جوشکاری پل‌های فولادی و سازه‌های سنگین است و توسط انجمن جوشکاری آمریکا منتشر شده است.
  با توجه به حساسیت بارگذاری در پل‌ها، رعایت دقیق این استاندارد در انتخاب الکترود، نحوه اتصال تیرها و ضخامت جوش، الزامی است.
• استاندارد EN ISO 14731 (مدیریت کیفیت جوش)
  این استاندارد وظایف و صلاحیت‌های مدیر کنترل کیفیت جوش (Welding Coordinator) را مشخص می‌کند.
  حضور چنین فردی در پروژه‌های بزرگ الزامی است تا مطمئن شود تمامی مراحل از طراحی تا اجرای جوشکاری تیرآهن طبق الزامات فنی و مستندات استاندارد انجام می‌شود.

مراحل آماده‌سازی پیش از جوشکاری تیرآهن

پیش از آغاز عملیات جوشکاری تیرآهن، مجموعه‌ای از اقدامات فنی باید انجام شود تا کیفیت اتصال تضمین و از بروز عیوبی مانند ترک، نفوذ ناقص، تابیدگی یا تخلخل در جوش جلوگیری گردد. این مرحله که معمولاً در کارگاه یا محل اجرای سازه انجام می‌شود، پایه و اساس یک اتصال مقاوم و استاندارد محسوب می‌شود. در ادامه، مراحل اصلی آماده‌سازی به‌ترتیب توضیح داده شده‌اند:

1. بازرسی اولیه تیرآهن‌ها و شناسایی عیوب سطحی
   در گام اول، تیرآهن‌ها از نظر ظاهری و فنی مورد بررسی قرار می‌گیرند تا هرگونه تابیدگی، زنگ‌زدگی، لب‌پریدگی یا ترک سطحی شناسایی شود. استفاده از تیرآهن معیوب حتی با جوشکاری استاندارد، می‌تواند منجر به ضعف در انتقال نیرو شود.
   در این مرحله معمولاً از ابزارهایی مانند گیج انحراف (Camber Gauge) و خط‌کش فولادی دقیق برای کنترل ابعاد و راستای تیر استفاده می‌شود.

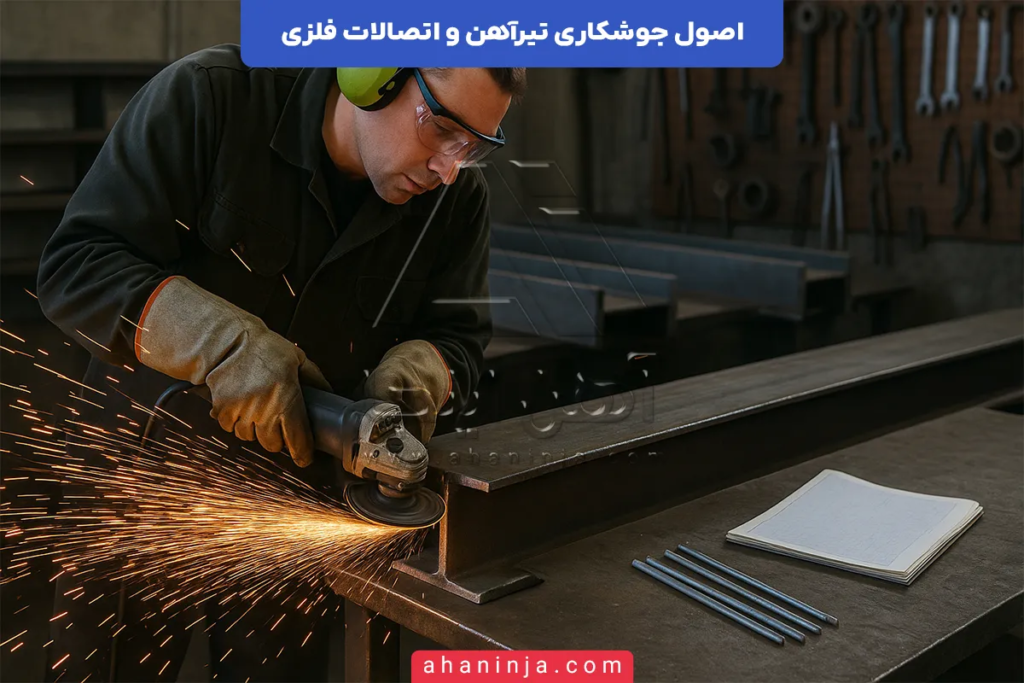

2. تمیزکاری کامل سطح محل اتصال
   یکی از مهم‌ترین مراحل آماده‌سازی، تمیزکاری سطح جوش است. وجود چربی، گرد و غبار، رنگ، زنگ آهن یا پوسته‌های اکسیدی باعث اختلال در نفوذ جوش می‌شود و تخلخل یا بریدگی در لبه‌ها ایجاد می‌کند.
   برای تمیزکاری، از روش‌های سنباده‌زنی مکانیکی، برس سیمی، شات بلاست یا سنگ فرز دستی استفاده می‌شود. هدف، رسیدن به سطحی براق، خشک و عاری از آلودگی است.
   در پروژه‌های صنعتی بزرگ، معمولاً از دستگاه‌های Sand Blasting با فشار کنترل‌شده استفاده می‌شود تا سطح کاملاً آماده اتصال باشد.
3. برش و پخ‌زنی لبه‌های تیرآهن (Beveling)
   برای ایجاد نفوذ کامل در خط جوش، لبه‌های تیرآهن باید با زاویه مناسب برش داده شوند. این زاویه بسته به ضخامت تیر معمولاً بین ۳۰ تا ۴۵ درجه انتخاب می‌شود.
   پخ‌زنی با استفاده از دستگاه فرز صنعتی، شعله گاز یا ماشین Beveler انجام می‌شود تا سطح تماس دو قطعه بهینه گردد.
   هدف از این مرحله، فراهم کردن فضایی برای پر شدن کامل خط اتصال با فلز پرکننده است تا جوشی یکپارچه و بدون حفره ایجاد شود.
4. تنظیم هم‌محوری و فاصله بین قطعات (Alignment and Root Gap)
   پس از برش، تیرآهن‌ها باید در موقعیت دقیق خود نسبت به یکدیگر تنظیم شوند. هرگونه انحراف یا فاصله نامناسب (Root Gap) می‌تواند باعث تمرکز تنش و شکست در محل اتصال شود.
   فاصله ریشه جوش معمولاً بین ۲ تا ۳ میلی‌متر در نظر گرفته می‌شود تا نفوذ کافی حاصل شود. برای حفظ موقعیت صحیح، از گیره‌های فلزی، گوه‌های تنظیم و خط‌کش لیزری استفاده می‌شود.
5. انتخاب الکترود و سیم جوش مناسب
   نوع الکترود یا سیم جوش باید متناسب با جنس فولاد، ضخامت تیر و نوع بارگذاری انتخاب شود.
   برای مثال، در جوشکاری تیرآهن‌های ساختمانی معمولاً از الکترودهای E6013 و E7018 استفاده می‌شود که مقاومت بالا و قوس پایدار دارند.
   انتخاب نادرست الکترود می‌تواند باعث تغییر خواص متالورژیکی جوش و کاهش استحکام اتصال شود.
   در پروژه‌های صنعتی، این مرحله توسط بازرس جوش (Welding Inspector) و بر اساس مشخصات فنی پروژه (WPS) تأیید می‌شود.
6. پیش‌گرمایش (Preheating) قبل از جوشکاری
   در صورتی که ضخامت تیرآهن زیاد باشد یا شرایط محیطی سرد باشد، انجام پیش‌گرمایش ضروری است. هدف از این کار جلوگیری از ایجاد ترک‌های حرارتی و کنترل نرخ سرد شدن فلز جوش است.
   دمای پیش‌گرمایش معمولاً بین 100 تا 250 درجه سانتی‌گراد بسته به نوع فولاد و ضخامت قطعه تعیین می‌شود.
   این کار با استفاده از مشعل گاز یا هیتر صنعتی انجام می‌شود و دمای سطح با ترمومتر تماسی (Temperature Crayon) کنترل می‌گردد.
7. استفاده از اتصالات موقت (Tack Weld)
   پیش از اجرای جوش اصلی، از جوش‌های موقت کوتاه (Tack Weld) برای تثبیت موقعیت تیرآهن‌ها استفاده می‌شود. این کار مانع از حرکت یا تغییر زاویه قطعات در اثر انبساط حرارتی در حین جوشکاری می‌شود.
   جوش‌های موقت باید در نقاطی قرار گیرند که بعداً در خط جوش نهایی ذوب شوند تا ضعف در اتصال ایجاد نکنند.
   استفاده صحیح از Tack Weld باعث دقت بالا، کاهش خطا و افزایش سرعت اجرای جوشکاری می‌شود.
8. بررسی شرایط محیطی پیش از شروع جوشکاری
   عوامل محیطی مانند دما، رطوبت، باد و گردوغبار می‌توانند کیفیت جوش را به‌طور مستقیم تحت تأثیر قرار دهند.
   جوشکاری در محیط‌های بسیار سرد یا مرطوب ممکن است موجب تخلخل و تردی جوش شود. در چنین شرایطی باید محیط تا حد ممکن خشک و محافظت‌شده باشد.
   در فضای باز، بهتر است اطراف محل جوش با پرده‌های نسوز یا پوشش ضدباد محصور شود تا ثبات قوس حفظ شود.
9. کنترل نهایی قبل از شروع جوشکاری (Pre-Weld Inspection)
   پس از انجام تمام مراحل فوق، ناحیه اتصال باید توسط مهندس یا بازرس فنی بررسی شود. در این بررسی مواردی مانند زاویه پخ، تمیزی سطح، هم‌محوری، فاصله ریشه و انتخاب الکترود کنترل می‌شود.
   تنها پس از تأیید بازرس، مجوز اجرای جوش صادر می‌شود. این مرحله برای رعایت استانداردهای ISIRI 3834 و AWS D1.1 الزامی است.
10. تنظیم پارامترهای دستگاه جوش
    در آخرین مرحله آماده‌سازی، باید دستگاه جوشکاری تنظیم شود تا جریان، ولتاژ و قطبیت مناسب با نوع الکترود و ضخامت تیر تنظیم گردد.
    ولتاژ زیاد می‌تواند باعث پاشش زیاد و نفوذ بیش از حد شود و جریان کم نیز منجر به جوش سرد و ناقص خواهد شد.
    در پروژه‌های دقیق، تنظیم پارامترها طبق Welding Procedure Specification (WPS) انجام می‌شود تا دقت فنی و یکنواختی کامل در تمام اتصالات حفظ گردد.

بررسی مراحل آماده‌سازی پیش از جوشکاری تیرآهن

ردیف	مرحله آماده‌سازی	هدف و توضیح اصلی	ابزار یا تجهیزات مورد نیاز	نکات کلیدی و فنی
1	بازرسی اولیه تیرآهن‌ها	شناسایی عیوبی مانند تابیدگی، ترک، زنگ‌زدگی و لب‌پریدگی در تیرآهن‌ها	گیج انحراف، خط‌کش فولادی، متر صنعتی	هرگونه نقص در تیرآهن می‌تواند استحکام جوش را کاهش دهد.
2	تمیزکاری سطح اتصال	حذف گرد و غبار، رنگ، چربی و زنگ آهن از سطح محل جوش	برس سیمی، سنباده، سنگ فرز، شات بلاست	سطح باید کاملاً تمیز و خشک باشد تا نفوذ جوش کامل شود.
3	برش و پخ‌زنی لبه‌ها (Beveling)	ایجاد زاویه مناسب در لبه‌ها برای نفوذ بهتر جوش	دستگاه فرز، مشعل گاز، Beveler	زاویه پخ بین ۳۰ تا ۴۵ درجه بسته به ضخامت تیر تنظیم شود.
4	تنظیم هم‌محوری و فاصله بین قطعات (Alignment)	هم‌ترازی دقیق تیرآهن‌ها و حفظ فاصله ریشه جوش (Root Gap)	گیره فلزی، گوه تنظیم، خط‌کش لیزری	فاصله مناسب (۲ تا ۳ میلی‌متر) برای نفوذ کافی ضروری است.
5	انتخاب الکترود و سیم جوش مناسب	انتخاب متناسب با نوع فولاد، ضخامت و موقعیت جوش	الکترودهای E6013، E7018، سیم جوش GMAW	انتخاب اشتباه باعث ضعف متالورژیکی و کاهش استحکام اتصال می‌شود.
6	پیش‌گرمایش (Preheating)	جلوگیری از ترک حرارتی و کاهش شوک دمایی در قطعه	مشعل گاز، هیتر صنعتی، دماسنج سطحی	دمای مناسب معمولاً بین 100 تا 250 درجه سانتی‌گراد است.
7	استفاده از اتصالات موقت (Tack Weld)	تثبیت موقعیت قطعات پیش از جوشکاری اصلی	دستگاه جوش دستی، الکترود نازک	Tack Weldها باید در مسیر جوش نهایی قرار بگیرند تا حذف شوند.
8	بررسی شرایط محیطی	کنترل دما، رطوبت، باد و گردوغبار برای جلوگیری از تخلخل در جوش	پرده نسوز، پوشش محافظ، رطوبت‌سنج	جوشکاری در محیط مرطوب یا بادخیز بدون محافظ توصیه نمی‌شود.
9	کنترل نهایی قبل از جوشکاری (Pre-Weld Inspection)	اطمینان از آماده بودن تمامی شرایط پیش از اجرای جوش	چک‌لیست بازرسی، فرم WPS، متر صنعتی	فقط پس از تأیید بازرس فنی، مجوز اجرای جوش صادر می‌شود.
10	تنظیم دستگاه جوشکاری	تنظیم دقیق پارامترهای جریان، ولتاژ و قطبیت	دستگاه جوش، آمپرمتر، دفترچه WPS	تنظیم نادرست ولتاژ باعث پاشش زیاد یا نفوذ ناکافی می‌شود.

انواع اتصالات فلزی در سازه‌ها

در سازه‌های فولادی، اجزای مختلف مانند تیرآهن، ستون، نبشی و ورق‌های تقویتی باید به روش‌های مطمئن به یکدیگر متصل شوند تا انتقال نیرو و پایداری سازه تضمین گردد.
این اتصالات ممکن است به روش جوشی، پیچی یا ترکیبی انجام شوند، اما در این بخش تمرکز بر اتصالات فلزی جوشی است که در اجرای اسکلت‌های فولادی، پل‌ها، سوله‌ها و ساختمان‌های بلند بیشترین کاربرد را دارند.

در ادامه، مهم‌ترین انواع اتصالات فلزی مورد استفاده در جوشکاری تیرآهن‌ها و اجزای سازه‌ای را بررسی می‌کنیم:

• اتصال لب به لب (Butt Joint)
  این نوع اتصال زمانی استفاده می‌شود که دو قطعه فلزی یا دو تیرآهن IPE یا INP در امتداد یکدیگر قرار گیرند و هدف، ایجاد پیوستگی کامل در راستای محور آن‌ها باشد.
  در این نوع اتصال، لبه‌ها معمولاً با زاویه پخ (Bevel) آماده می‌شوند تا نفوذ کامل جوش در عمق مقطع انجام شود.
  از این روش در ساخت تیرهای طویل، پل‌های فلزی و اتصالات بین دو قطعه بزرگ استفاده می‌شود.
  مزیت: ایجاد سطح صاف و هم‌راستا، انتقال مستقیم نیرو، زیبایی ظاهری.
  نکته مهم: در اتصال لب به لب باید کنترل دقیق زاویه، فاصله ریشه و تعداد پاس‌های جوش رعایت شود تا اتصال دچار ترک حرارتی نشود.
• اتصال روی‌همی (Lap Joint)
  در این روش، دو قطعه فولادی یا دو تیرآهن به‌صورت همپوشان روی یکدیگر قرار گرفته و در امتداد محل تماس جوش داده می‌شوند.
  این نوع اتصال زمانی کاربرد دارد که امکان اجرای اتصال لب به لب وجود نداشته باشد یا نیاز به افزایش سطح تماس برای تحمل بار کششی وجود داشته باشد.
  کاربرد: ساخت قطعات تقویتی، وصله‌های موقت، یا اتصال ورق‌های پوششی به جان تیرآهن.
  مزیت: سادگی اجرا، مقاومت مناسب در برابر بارهای برشی.
  نکته: در صورت اجرای نادرست ممکن است تمرکز تنش در لبه‌ها ایجاد شود؛ بنابراین طول همپوشانی باید طبق استاندارد و ضخامت تیر تعیین گردد.
• اتصال گوشه‌ای (Corner Joint)
  یکی از رایج‌ترین انواع اتصالات فلزی جوشی است که در ساخت قاب‌ها، ستون‌ها و تیرهای لبه‌دار کاربرد دارد. در این نوع اتصال، دو قطعه به‌صورت زاویه‌دار (معمولاً ۹۰ درجه) به هم جوش داده می‌شوند.
  کاربرد: ساخت قاب‌های فلزی، جعبه‌ها، تیرهای لبه‌دار، اتصال ستون به کف یا تیر به ستون.
  مزیت: استحکام بالا در گوشه‌ها و قابلیت اجرای سریع در موقعیت‌های مختلف.
  نکته: برای جلوگیری از تمرکز حرارت در زاویه داخلی، بهتر است از پاس‌های چندلایه با خنک‌سازی مرحله‌ای استفاده شود.
• اتصال گونیا یا T-شکل (T-Joint)
  این نوع اتصال زمانی استفاده می‌شود که یک تیرآهن یا قطعه فولادی به‌صورت عمود بر دیگری قرار گیرد و شکلی شبیه حرف T تشکیل دهد.
  این اتصال در تیرهای فرعی و تیرهای اصلی یا در ساخت ستون‌های مرکب کاربرد زیادی دارد.
  مزیت: انتقال بار عمودی به‌صورت مستقیم و کاهش تمرکز تنش در ناحیه اتصال.
  نکته: برای استحکام بیشتر، معمولاً از ورق جان (Web Plate) یا ورق تقویتی جانبی استفاده می‌شود تا از ایجاد ترک در خط اتصال جلوگیری شود.
• اتصال صفحه‌ای یا ورقی (Edge Joint / Plate Joint)
  در این نوع اتصال، تیرآهن‌ها یا قطعات فولادی به‌وسیله یک ورق فولادی یا صفحه اتصال (Cover Plate) به هم جوش داده می‌شوند.
  این اتصال بیشتر در مواردی استفاده می‌شود که نیاز به افزایش سطح مقطع یا توزیع یکنواخت نیرو وجود دارد.
  کاربرد: اتصال تیرآهن به کف ستون، تقویت محل تلاقی تیر با ستون یا وصله‌های جان تیر.
  مزیت: افزایش مقاومت خمشی، انتقال یکنواخت بار، مناسب برای نقاط بحرانی.
  نکته: ضخامت ورق باید با ضخامت مقطع اصلی هم‌خوانی داشته باشد تا تمرکز تنش ایجاد نشود.
• اتصال پوششی یا وصله‌ای (Cover Plate Joint)
  در این نوع، دو تیرآهن در امتداد هم قرار گرفته و با استفاده از ورق‌های بالا و پایین (Cover Plate) از دو طرف جوش داده می‌شوند.
  این اتصال برای افزایش مقاومت خمشی و برشی تیرآهن در محل وصله به‌کار می‌رود.
  کاربرد: تیرهای طویل، سازه‌های سنگین، پل‌های فلزی.
  مزیت: استحکام بالا، امکان بازسازی یا تعویض در آینده، جلوگیری از تمرکز نیرو در یک نقطه.
  نکته: ورق‌های پوششی باید طبق استاندارد AISC 360 طراحی و طول جوش بر اساس نیروهای خمشی محاسبه شود.
• اتصال سپری یا نبشی به تیر (Angle Connection)
  در بسیاری از پروژه‌های ساختمانی برای اتصال تیر به ستون یا تیر به تیر از نبشی‌های اتصال (Seat Angle, Clip Angle) استفاده می‌شود.
  این نبشی‌ها به‌وسیله جوش به تیر اصلی یا ستون متصل می‌شوند و بار تیر فرعی را منتقل می‌کنند.
  کاربرد: اتصال تیر به ستون در اسکلت فلزی ساختمان‌ها، سوله‌ها و قاب‌های سبک.
  مزیت: قابلیت تحمل بارهای ثقلی، نصب آسان و سرعت بالا در اجرا.
  نکته: طول جوش نبشی باید طبق محاسبات طراحی و مطابق با آیین‌نامه مبحث دهم مقررات ملی ساختمان ایران باشد.
• اتصال ورق انتهایی (End Plate Connection)
  در این نوع اتصال، در انتهای تیرآهن یک ورق فولادی جوش داده می‌شود و سپس این ورق به عضو دیگر (مثل ستون یا تیر اصلی) متصل می‌گردد.
  کاربرد: سازه‌های پیش‌ساخته، نصب سریع در محل پروژه، اتصالات قابل باز و بست.
  مزیت: سرعت اجرا، کنترل دقیق در کارخانه، کیفیت بالای جوش.
  نکته: جوش بین تیر و ورق انتهایی باید به‌صورت کامل نفوذی باشد تا تحمل نیروهای خمشی و برشی تضمین شود.
• اتصال صفحه کف ستون (Base Plate Connection)
  در اتصال ستون به فونداسیون، از صفحه کف ستون فولادی (Base Plate) استفاده می‌شود که به پایین ستون جوش داده شده و روی بولت‌های مهاری فونداسیون قرار می‌گیرد.
  کاربرد: انتقال بارهای فشاری و خمشی از ستون به بتن.
  مزیت: ایجاد سطح تکیه‌گاه یکنواخت، توزیع نیرو به فونداسیون، امکان تنظیم تراز قبل از بتن‌ریزی.
  نکته: کیفیت جوش بین ستون و صفحه کف ستون باید طبق استاندارد AWS D1.1 Clause 7 کنترل شود.
• اتصال ترکیبی (Composite Joint)
  در پروژه‌های بزرگ صنعتی، از ترکیب چند روش اتصال برای دستیابی به مقاومت بیشتر استفاده می‌شود؛ مانند ترکیب جوشکاری و پیچ‌کاری یا اتصال لب به لب همراه با ورق تقویتی.
  کاربرد: پل‌ها، سوله‌های سنگین، اسکلت‌های بلندمرتبه.
  مزیت: استحکام بالا، کنترل بهتر نیروهای محوری و خمشی، امکان تعمیر آسان.
  نکته: طراحی این اتصالات باید بر اساس تحلیل تنش و تغییرشکل و با تأیید مهندس محاسب انجام شود.

کنترل کیفیت در جوشکاری تیرآهن

در فرآیند جوشکاری تیرآهن، کیفیت اتصال مستقیماً بر ایمنی، استحکام و دوام سازه تأثیر می‌گذارد. حتی اگر طراحی و اجرای جوش مطابق نقشه باشد، تا زمانی که کنترل و بازرسی اصولی انجام نشود، نمی‌توان از سلامت نهایی اتصال اطمینان داشت.
به همین دلیل، کنترل کیفیت جوشکاری یکی از حیاتی‌ترین مراحل در اجرای سازه‌های فولادی است که شامل بررسی‌های چشمی، آزمون‌های غیرمخرب (NDT)، بررسی مستندات فنی و ارزیابی مهارت جوشکار می‌شود.

کنترل کیفیت معمولاً از لحظه آماده‌سازی قطعات آغاز شده و تا پایان فرآیند جوش ادامه دارد. در مرحله پیش از جوش، بازرس فنی وظیفه دارد اطمینان حاصل کند که سطح تیرآهن تمیز، بدون زنگ‌زدگی و با زاویه پخ مناسب است. همچنین باید از مطابقت نوع الکترود، ضخامت جوش و ولتاژ دستگاه با مشخصات فنی پروژه (WPS) اطمینان حاصل شود. هرگونه بی‌توجهی در این مرحله می‌تواند باعث ایجاد عیوب ساختاری در جوش نهایی شود.

در حین اجرای جوش، بازرس فنی رفتار قوس الکتریکی، توزیع حرارت و نحوه قرارگیری الکترود را کنترل می‌کند. در این مرحله، پایداری قوس و یکنواختی نفوذ فلز جوش بسیار مهم است. در پروژه‌های صنعتی یا حساس، حتی دمای بین‌پاس (دمای بین دو لایه جوش) نیز طبق استاندارد EN 1011 یا AWS D1.1 اندازه‌گیری می‌شود تا از ایجاد ترک‌های حرارتی جلوگیری گردد.

پس از اتمام جوشکاری، وارد مرحله بازرسی چشمی (Visual Testing – VT) می‌شویم. در این مرحله، سطح جوش از نظر شکل ظاهری، اندازه گرده جوش، بریدگی لبه (Undercut) و وجود حفره‌های سطحی بررسی می‌شود. سطح جوش باید صاف، پیوسته و بدون بریدگی یا ترک باشد. هرگونه ناپیوستگی در ظاهر جوش می‌تواند نشانه وجود عیوب داخلی باشد و نیاز به آزمایش‌های دقیق‌تر دارد.

برای اطمینان از سلامت درونی جوش، از آزمون‌های غیرمخرب (Non-Destructive Testing – NDT) استفاده می‌شود. این آزمون‌ها بدون آسیب به قطعه، کیفیت و یکنواختی داخلی جوش را ارزیابی می‌کنند. مهم‌ترین آزمون‌های مورد استفاده در کنترل کیفیت جوشکاری تیرآهن عبارت‌اند از:

• آزمون التراسونیک (UT): با ارسال امواج صوتی به داخل فلز، وجود ترک‌ها یا تخلخل‌های داخلی شناسایی می‌شود. این روش برای تیرآهن‌های ضخیم بسیار مؤثر است.
• آزمون پرتونگاری (RT): با استفاده از اشعه X یا گاما، ساختار داخلی جوش به‌صورت تصویر قابل مشاهده می‌شود. در پروژه‌های صنعتی سنگین، این روش مرجع اصلی کنترل کیفیت است.
• آزمون مایع نافذ (PT): برای تشخیص ترک‌های سطحی و ناپیوستگی‌های ریز در سطح جوش استفاده می‌شود.
• آزمون مغناطیسی (MT): در سازه‌های فولادی فرو‌مغناطیس، با ایجاد میدان مغناطیسی، ترک‌های سطحی و زیرسطحی قابل شناسایی می‌شوند.

تمام این آزمون‌ها باید طبق استانداردهای معتبر از جمله ISIRI 3834، AWS D1.1، ISO 17640 و ISO 5817 انجام شوند. همچنین مستندات بازرسی، گزارش‌ها و گواهی‌های آزمون باید در پرونده کنترل کیفیت پروژه ثبت و بایگانی شوند تا در زمان بهره‌برداری، مرجع رسمی ارزیابی باشند.

یکی از نکات مهم در کنترل کیفیت جوش، بررسی صلاحیت و مهارت جوشکاران (Welder Qualification) است. طبق استاندارد ISO 9606-1، هر جوشکار باید آزمون صلاحیت عملی را بگذراند تا اطمینان حاصل شود که توانایی اجرای جوش در شرایط واقعی را دارد. در پروژه‌های بزرگ، معمولاً فهرست جوشکاران مجاز همراه با محدوده مجاز کاری (Qualified Range) توسط ناظر پروژه تأیید می‌شود.

مرحله پایانی کنترل کیفیت شامل بازرسی مستندات و تأیید نهایی اتصال‌ها است. در این مرحله، نقشه‌های As Built، گواهی آزمون‌ها و فرم‌های بازرسی تکمیل و توسط مهندس کنترل کیفیت امضا می‌شود. تنها پس از تأیید نهایی، سازه مجاز به بارگذاری یا ادامه مراحل بعدی نصب خواهد بود.

در حقیقت می‌توان گفت که کنترل کیفیت در جوشکاری تیرآهن، یک فرآیند چندمرحله‌ای است که از آماده‌سازی شروع و با آزمون‌های نهایی پایان می‌یابد. اجرای دقیق این فرآیند، تضمین‌کننده ایمنی، دوام و عملکرد بلندمدت سازه‌های فولادی است. هر چقدر نظارت فنی و بازرسی‌ها جدی‌تر انجام شوند، احتمال بروز شکست یا نقص در جوش تقریباً به صفر می‌رسد. به همین دلیل، رعایت اصول کنترل کیفیت نه یک گزینه، بلکه ضرورتی اساسی در تمامی پروژه‌های عمرانی محسوب می‌شود.

نکات ایمنی در حین جوشکاری تیرآهن

جوشکاری یکی از فرآیندهای حساس و پرخطر در ساخت سازه‌های فولادی است.
در زمان اجرای جوشکاری تیرآهن، کارگر در معرض خطراتی مانند حرارت بالا، جرقه‌های الکتریکی، تابش قوس، دود و بخارات فلزی قرار دارد، بنابراین رعایت اصول ایمنی، نه‌تنها برای حفظ سلامت نیروهای اجرایی بلکه برای جلوگیری از خسارات مالی و آتش‌سوزی ضروری است.

در ادامه، مهم‌ترین نکات ایمنی که باید در زمان جوشکاری تیرآهن رعایت شود را مرور می‌کنیم:

• استفاده از تجهیزات حفاظت فردی (PPE)
  اولین و مهم‌ترین اصل در ایمنی جوشکاری، استفاده از وسایل حفاظتی مناسب است.
  جوشکار باید از ماسک جوشکاری استاندارد با شیشه ضد اشعه UV و IR استفاده کند تا از آسیب به چشم و صورت جلوگیری شود.
  همچنین استفاده از دستکش چرمی نسوز، لباس ضد حرارت، پیش‌بند چرمی، کفش ایمنی با سر فولادی و آستین بلند الزامی است.
  در محیط‌های بسته یا بالا، استفاده از کمربند ایمنی و طناب حمایت برای پیشگیری از سقوط ضروری است.
• اطمینان از سلامت تجهیزات جوشکاری و کابل‌ها
  قبل از شروع کار، باید تمامی تجهیزات برق، کابل‌ها، انبر الکترود و دستگاه جوش از نظر نشتی جریان، آسیب فیزیکی و اتصال صحیح بررسی شوند.
  هرگونه بریدگی، لخت بودن سیم‌ها یا تماس کابل با فلزات می‌تواند باعث شوک الکتریکی یا آتش‌سوزی شود.
  دستگاه جوش باید به‌درستی ارت (Ground) شده باشد و از پریز یا تابلو برق ایمن تغذیه شود.
• ایجاد تهویه مناسب در محل جوشکاری
  جوشکاری در فضای بسته یا بدون تهویه می‌تواند باعث تجمع گازهای سمی و بخارات فلزی شود که برای دستگاه تنفسی بسیار خطرناک است.
  در چنین محیط‌هایی باید از فن‌های مکنده صنعتی، فیلترهای تصفیه هوا یا ماسک تنفسی فیلتردار (Respirator) استفاده شود.
  در محیط‌های بزرگ مانند سوله‌ها، بهتر است تهویه طبیعی از طریق باز گذاشتن درها یا پنجره‌ها برقرار باشد.
• محافظت در برابر تابش قوس الکتریکی (Arc Flash)
  نور قوس الکتریکی در جوشکاری، ترکیبی از اشعه‌های فرابنفش (UV) و فروسرخ (IR) است که می‌تواند موجب سوختگی پوست و التهاب قرنیه (Arc Eye) شود.
  برای جلوگیری از این خطر، باید از پرده‌های محافظ جوشکاری (Welding Curtains) در اطراف محل جوش استفاده شود تا سایر کارگران در معرض تابش قرار نگیرند.
  حتی نگاه کوتاه‌مدت به قوس بدون محافظ چشمی می‌تواند آسیب دائمی به چشم وارد کند.
• جلوگیری از خطر آتش‌سوزی و انفجار
  جوشکاری به‌دلیل تولید جرقه و دمای بالا یکی از عوامل اصلی آتش‌سوزی در کارگاه‌هاست.
  محل جوشکاری باید از هرگونه مواد قابل اشتعال مانند بنزین، تینر، رنگ، پارچه و چوب پاک‌سازی شود.
  در نزدیکی محل کار باید کپسول آتش‌نشانی CO₂ یا پودر خشک به‌صورت آماده‌به‌کار وجود داشته باشد.
  در پروژه‌های بزرگ، وجود مسئول ایمنی (HSE Officer) برای پایش محیط الزامی است.
• برقراری اتصال ارت مناسب (Grounding)
  در زمان جوشکاری تیرآهن‌های بزرگ یا متصل به اسکلت ساختمان، باید از اتصال مناسب زمین استفاده شود تا جریان‌های برگشتی باعث برق‌گرفتگی یا آسیب دستگاه نشوند.
  استفاده از کابل ارت استاندارد و چک کردن مقاومت زمین از طریق مولتی‌متر از وظایف پیش از شروع جوشکاری است.
• جلوگیری از تماس بدن با قطعات داغ یا مذاب
  پس از اتمام جوشکاری، فلز تا چند دقیقه دمای بسیار بالایی دارد و لمس آن می‌تواند باعث سوختگی‌های عمیق درجه دو یا سه شود.
  باید از انبر مخصوص، چکش سربی یا ابزارهای غیررسانا برای جابه‌جایی قطعات استفاده شود و قبل از لمس، دمای سطح با اسپری آب یا ترمومتر کنترل شود.
• ایمنی در ارتفاع و محل‌های خطرناک
  در سازه‌های مرتفع یا هنگام جوشکاری تیرآهن در ارتفاع، خطر سقوط یکی از تهدیدهای اصلی است.
  کارگران باید از داربست ایمن، نردبان ثابت و کمربند ایمنی دو قلابه استفاده کنند.
  سطح زیر پای جوشکار باید خشک و بدون روغن باشد و هیچ ابزار اضافی نباید روی تیر قرار گیرد.
• مدیریت سیم‌ها، کابل‌ها و تجهیزات در محل کار
  کابل‌های جوشکاری نباید در مسیر رفت‌وآمد قرار گیرند یا از لبه‌های تیز عبور کنند.
  بهتر است مسیر کابل‌ها با نگهدارنده‌های فلزی یا قرقره‌های جمع‌کننده (Cable Reel) مرتب شود تا احتمال قطع یا اتصالی کاهش یابد.
  انبر و سیم جوش باید پس از اتمام کار در محل خشک و دور از رطوبت نگهداری شوند.
• آموزش و نظارت مستمر نیروهای جوشکار
  تمامی افرادی که در فرآیند جوشکاری تیرآهن و اتصالات فلزی فعالیت دارند، باید آموزش‌های رسمی HSE (Health, Safety, Environment) را گذرانده باشند.
  ناظر ایمنی باید به‌صورت روزانه شرایط محیط، سلامت دستگاه‌ها و نحوه استفاده از وسایل حفاظتی را بررسی کند.
  در صورت مشاهده هرگونه بی‌احتیاطی یا نقص در تجهیزات، کار باید فوراً متوقف شود.

عوامل مؤثر بر کیفیت نهایی جوش

کیفیت نهایی در جوشکاری تیرآهن به مجموعه‌ای از عوامل فنی، محیطی و انسانی بستگی دارد که هر یک می‌توانند به‌تنهایی یا در ترکیب با یکدیگر باعث بهبود یا افت عملکرد جوش شوند.
در واقع، حتی بهترین تجهیزات و مواد در صورت تنظیم نادرست یا اجرای غیراستاندارد، نمی‌توانند نتیجه‌ای ایمن و مقاوم ایجاد کنند.

در ادامه، مهم‌ترین عواملی که کیفیت نهایی جوش را تعیین می‌کنند، به‌صورت دقیق و تحلیلی بررسی شده‌اند:

1. جریان و ولتاژ جوش (Welding Current & Voltage)
   تنظیم نادرست جریان یا ولتاژ از اصلی‌ترین دلایل افت کیفیت جوش است.
   اگر جریان بیش از حد باشد، فلز جوش بیش از اندازه ذوب شده و دچار سوختگی یا بریدگی لبه (Undercut) می‌شود. در مقابل، اگر جریان کمتر از مقدار لازم باشد، نفوذ ناقص (Lack of Fusion) رخ می‌دهد و اتصال درونی ضعیف خواهد شد.
   ولتاژ بالا باعث افزایش عرض قوس و کاهش تمرکز حرارت می‌شود، در حالی که ولتاژ پایین باعث ایجاد قوس ناپایدار و پاشش فلز مذاب می‌گردد.
   بنابراین تنظیم دقیق جریان و ولتاژ بر اساس ضخامت تیرآهن، نوع الکترود و موقعیت جوش طبق دستورالعمل WPS (Welding Procedure Specification) الزامی است.
2. سرعت حرکت جوش (Travel Speed)
   سرعت جوشکاری باید به اندازه‌ای باشد که فلز پرکننده فرصت کافی برای ذوب و اتصال کامل به فلز پایه داشته باشد.
   اگر سرعت بیش از حد زیاد باشد، فلز مذاب فرصت پر کردن حوضچه جوش را پیدا نمی‌کند و اتصال ناقص ایجاد می‌شود. در مقابل، سرعت خیلی پایین باعث تجمع حرارت، اعوجاج (Distortion) و افزایش ناحیه متاثر از حرارت (HAZ) خواهد شد.
   در جوشکاری تیرآهن، سرعت مناسب معمولاً بین 250 تا 350 میلی‌متر در دقیقه بسته به ضخامت مقطع انتخاب می‌شود.
3. انتخاب نوع و کیفیت الکترود یا سیم جوش
   الکترود جوشکاری از مهم‌ترین عوامل تعیین‌کننده کیفیت نهایی است. انتخاب اشتباه نوع الکترود می‌تواند خواص متالورژیکی اتصال را کاملاً تغییر دهد.
   برای تیرآهن‌های ساختمانی معمولاً از الکترودهای E6013 (برای اتصالات معمولی) و E7018 (برای اتصالات باربر و سنگین) استفاده می‌شود.
   کیفیت پوشش فلاکس، تاریخ انقضا، رطوبت و نحوه نگهداری الکترود نیز اهمیت بالایی دارد. الکترود مرطوب باعث ایجاد تخلخل (Porosity) در جوش می‌شود.
   در کارگاه‌های حرفه‌ای، الکترودها قبل از مصرف در آون مخصوص (Electrode Oven) با دمای 120 تا 150 درجه سانتی‌گراد خشک می‌شوند تا از جذب رطوبت جلوگیری شود.
4. زاویه و موقعیت جوشکاری (Welding Position & Angle)
   زاویه صحیح بین الکترود و سطح فلز یکی از عوامل حیاتی در نفوذ و یکنواختی جوش است.
   زاویه نامناسب می‌تواند باعث تمرکز حرارت در یک نقطه و ایجاد بریدگی یا ترک شود.
   برای مثال، در جوش افقی (Horizontal Weld) زاویه الکترود حدود 15 تا 20 درجه، و در جوش عمودی (Vertical Up) زاویه بین 5 تا 10 درجه تنظیم می‌شود.
   علاوه بر زاویه، موقعیت جوشکاری (افقی، عمودی، سقفی یا تخت) نیز بر نحوه جریان مذاب و شکل گرده جوش تأثیر می‌گذارد. اجرای جوش در موقعیت سقفی یکی از دشوارترین حالت‌هاست و نیاز به مهارت بالا دارد.
5. شرایط محیطی و دمایی محل جوشکاری
   شرایط محیطی مانند رطوبت، باد، گردوغبار و دمای پایین می‌تواند کیفیت جوش را به‌شدت کاهش دهد.
   در هوای سرد، سرد شدن سریع فلز باعث ایجاد ترک‌های حرارتی و شکنندگی جوش می‌شود. در این شرایط باید از پیش‌گرمایش تیرآهن (Preheating) قبل از شروع کار استفاده شود.
   در مقابل، باد شدید می‌تواند گاز محافظ در روش‌های MIG و TIG را پراکنده کند و باعث اکسید شدن فلز جوش شود.
   بهترین شرایط محیطی برای جوشکاری تیرآهن، دمای بین 10 تا 35 درجه سانتی‌گراد و رطوبت کمتر از 70 درصد است.
6. مهارت و تجربه جوشکار (Welder Skill)
   مهارت اپراتور تأثیر مستقیمی بر کیفیت نهایی جوش دارد.
   جوشکار باید قادر باشد شدت جریان، زاویه الکترود و سرعت حرکت را همزمان کنترل کند.
   افراد کم‌تجربه معمولاً دچار مشکلاتی مانند پاشش زیاد، نفوذ ناقص، تغییر شکل و جوش سرد می‌شوند.
   در پروژه‌های صنعتی یا سازه‌های سنگین، فقط جوشکارانی که گواهینامه معتبر طبق استاندارد ISO 9606-1 یا ASME Section IX دارند مجاز به اجرا هستند.
   آموزش مستمر، تمرین در موقعیت‌های مختلف و آشنایی با رفتار فلزات در دماهای بالا، از الزامات مهارت حرفه‌ای جوشکار محسوب می‌شود.
7. آماده‌سازی سطح و تمیزی قطعات قبل از جوشکاری
   وجود چربی، زنگ‌زدگی، رنگ، گردوغبار یا رطوبت در سطح محل اتصال باعث ایجاد تخلخل و ضعف در پیوستگی جوش می‌شود.
   سطح تیرآهن باید با سنگ فرز، برس سیمی یا شات بلاست تمیز و کاملاً خشک شود.
   علاوه بر سطح، گوشه‌ها و لبه‌های مقطع نیز باید عاری از پوسته‌های اکسیدی باشند تا اتصال به‌صورت کامل انجام شود.
8. پیش‌گرمایش و کنترل حرارت بین‌پاس (Interpass Temperature)
   در جوشکاری تیرآهن‌های ضخیم یا فولادهای با کربن بالا، پیش‌گرمایش قبل از جوش برای جلوگیری از ترک الزامی است.
   همچنین در جوش‌های چندپاسی، باید دمای بین‌پاس کنترل شود تا از انجماد سریع یا تردی فلز جلوگیری گردد.
   دمای بیش از حد نیز ممکن است باعث بافت دانه‌ای درشت (Coarse Grain Structure) و کاهش استحکام اتصال شود.
   کنترل دقیق حرارت با استفاده از ترمومتر تماسی یا گچ حرارتی مخصوص جوشکاری (Temperature Crayon) انجام می‌شود.
9. طراحی صحیح اتصال و ابعاد جوش (Joint Design & Size)
   طراحی نادرست اتصال یکی از دلایل اصلی شکست‌های جوشکاری در سازه‌هاست.
   ضخامت گرده جوش، زاویه پخ، طول خط جوش و عمق نفوذ باید طبق نقشه اجرایی و محاسبات طراحی تعیین شود.
   جوش بیش از اندازه نه‌تنها هزینه و زمان را افزایش می‌دهد، بلکه باعث تمرکز حرارت و تغییر شکل در تیرآهن می‌شود.
   جوش کمتر از حد نیز توان تحمل بار را کاهش داده و اتصال را ضعیف می‌کند.
   بنابراین رعایت نسبت بهینه طول و ضخامت جوش طبق استاندارد AWS D1.1 ضروری است.
10. بازرسی و کنترل کیفیت پس از اجرا
    حتی اگر تمام مراحل جوشکاری به‌درستی انجام شود، در صورت عدم بازرسی فنی و آزمون‌های کنترل کیفیت، نمی‌توان از سلامت جوش مطمئن بود.
    استفاده از روش‌های NDT مانند UT، RT و PT برای اطمینان از نبود ترک، حفره یا نفوذ ناقص ضروری است.
    همچنین ثبت مستندات فنی (WPS، PQR، گزارش بازرسی و گواهی الکترود) بخشی از فرآیند تضمین کیفیت نهایی محسوب می‌شود.

جمع بندی

جوشکاری تیرآهن و اتصالات فلزی بخش جدایی‌ناپذیر از ساخت‌وساز مدرن است. اجرای اصولی آن، نیازمند دقت فنی، رعایت استانداردها، استفاده از تجهیزات مناسب و مهارت جوشکار است. هر خطا در این فرآیند می‌تواند موجب ضعف سازه و خطرات جانی و مالی شود.

برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفه‌ای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
