تیرآهن INP در اتصالات پیچ و مهره ای چگونه عمل می کند؟
در سازه های فلزی که نیاز به اتصال خشک و قابل باز و بسته شدن دارند، استفاده از اتصالات پیچ و مهره ای انتخابی هوشمندانه است. در این میان، انتخاب نوع مقطع فولادی اهمیت ویژهای دارد. تیرآهن INP یکی از مقاطعی است که به دلیل ویژگی های خاص هندسی، در چنین اتصالاتی عملکرد منحصر به فردی از خود نشان می دهد. اما آیا این عملکرد همیشه مثبت است؟
«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمتها را بهصورت لحظهای، معتبر و شفاف در اختیار شما قرار دادهایم، بنابراین پیشنهاد میکنیم سری به صفحه قیمت تیرآهن بزنید.»
در این مقاله، به این سوال پاسخ می دهیم که تیرآهن INP در اتصالات پیچ و مهره ای چگونه عمل می کند؟ و رفتار آن در اتصالات پیچ و مهره ای چگونه است، پس در ادامه با اهن اینجا همراه باشید.
تیرآهن INP در اتصالات پیچ و مهره ای چگونه عمل می کند؟
تیرآهن INP به دلیل ساختار سبک و بال های نازک، در اتصالات پیچ و مهره ای رفتاری متفاوت با سایر مقاطع دارد. اگر درست طراحی شود، می تواند اتصالی سریع، اقتصادی و قابل اطمینان ایجاد کند. اما جزئیات این عملکرد چیست؟ در ادامه با بررسی فنی و نکات اجرایی همراه شوید:

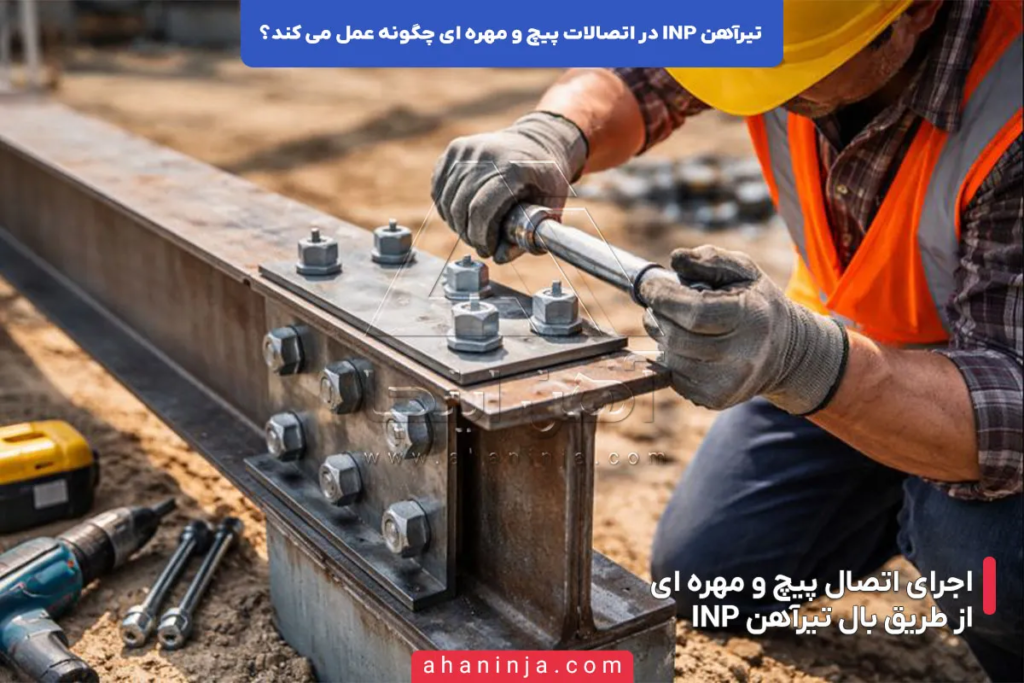

انتقال بار از طریق بال تیر
در اتصالات پیچ و مهره ای که انتقال بار از طریق بال تیرآهن INP انجام می شود، رفتار سازه ای این مقطع به شدت تحت تاثیر شکل هندسی بال ها قرار دارد. بال های تیرآهن INP به صورت ذاتی نازک تر و دارای شیب هستند و همین ویژگی باعث می شود مسیر انتقال نیرو نسبت به مقاطع IPE یا IPB حساس تر باشد. وقتی بار از طریق پیچ ها به بال منتقل می شود، این نیرو در یک سطح نسبتاً محدود وارد مقطع می گردد و اگر طراحی به درستی انجام نشده باشد، احتمال ایجاد تمرکز تنش موضعی به شدت افزایش پیدا می کند.
در چنین شرایطی، بال تیر نقش یک واسطه مستقیم بین پیچ و مهره و بدنه تیر را بازی می کند. اگر ضخامت بال برای تحمل نیروی فشاری ناشی از سفت شدن پیچ یا نیروی کششی و برشی ناشی از بار سازه ای کافی نباشد، ابتدا پدیده لهیدگی موضعی بال رخ می دهد. این لهیدگی به مرور زمان می تواند باعث افزایش لقی اتصال، کاهش سختی سازه و افت عملکرد کلی اتصال مکانیکی شود. در موارد شدیدتر، امکان پارگی لبه بال در اطراف سوراخ پیچ نیز وجود دارد که یک حالت شکست ناگهانی و پرخطر محسوب می شود.
برای کنترل این رفتار، استفاده از پلیت تقویتی عملاً به یک الزام فنی تبدیل می شود، نه یک انتخاب اختیاری. پلیت تقویتی باعث می شود سطح تماس پیچ با مجموعه اتصال افزایش یابد و نیرو به جای تمرکز در یک نقطه، در سطح وسیع تری از بال و جان تیر پخش شود. این کار علاوه بر افزایش ظرفیت باربری اتصال، نقش مهمی در کاهش تغییر شکل های موضعی و افزایش دوام اتصال در طول زمان دارد. در پروژه های اجرایی، تجربه نشان داده است که حذف پلیت تقویتی در اتصالات بال تیر INP، یکی از دلایل اصلی بروز مشکلات بهره برداری در سال های بعد از اجراست.
از طرف دیگر، کیفیت سوراخ کاری بال تیر تاثیر مستقیمی بر عملکرد انتقال بار دارد. سوراخ هایی که بیش از حد به لبه بال نزدیک هستند یا هم محوری مناسبی ندارند، باعث می شوند مسیر انتقال نیرو نامتقارن شود و بخشی از بال تحت تنش بیش از حد قرار گیرد. این مسئله به ویژه در سازه هایی که تحت بارگذاری متناوب یا لرزشی قرار دارند، می تواند منجر به خستگی فلز و کاهش عمر اتصال شود.
در نهایت باید توجه داشت که انتقال بار از طریق بال تیرآهن INP تنها زمانی رفتار قابل اطمینانی خواهد داشت که طراحی اتصال، انتخاب قطر پیچ، ضخامت پلیت تقویتی و کنترل گشتاور سفت شدن پیچ ها همگی به صورت هماهنگ و مهندسی شده انجام شوند. در غیر این صورت، هرچند اتصال در ظاهر بسته و سالم به نظر برسد، اما در واقع از نظر عملکرد سازه ای در وضعیت مرزی و پرریسک قرار خواهد داشت.
در پروژههای عمرانی و صنعتی، تیرآهن یکی از اساسیترین اجزای سازههای فولادی محسوب میشود که وظیفهی اصلی آن تحمل بارهای سنگین و انتقال نیروها به ستونهاست، اما پیش از نصب و اجرا، این مقاطع باید بر اساس نقشههای مهندسی دقیق، عملیات برش و سوراخ کاری تیرآهن را پشت سر بگذارند، در این مقاله به اصول برش و سوراخ کاری تیرآهن می پردازیم:
بیشتر بخوانیداتصال از طریق جان تیر
در اتصال از طریق جان تیرآهن INP، مسیر انتقال نیرو به گونهای طراحی میشود که بار از طریق پیچهای عبوری از جان تیر وارد مقطع شده و به سایر اجزای سازه منتقل گردد. در نگاه اول، این نوع اتصال ساده به نظر میرسد، اما واقعیت این است که جان تیرآهن INP به دلیل ضخامت کمتر نسبت به سایر مقاطع، رفتاری حساس و نیازمند توجه دقیق مهندسی دارد.
وقتی پیچ از جان عبور میکند، ناحیه اطراف سوراخ تحت تنشهای برشی، فشاری و گاهی کششی قرار میگیرد. اگر ضخامت جان برای تحمل این تنشها کافی نباشد، احتمال پارگی اطراف سوراخ، کمانش موضعی، لهیدگی و حتی شکست کامل جان تیر وجود دارد. این مسئله بهویژه در محلهایی که چند سوراخ به صورت متراکم و بدون فاصله استاندارد ایجاد میشوند، بیشتر مشاهده میشود.
یکی از مهمترین نکات در طراحی اتصال از طریق جان تیر INP، رعایت حداقل فاصله بین سوراخ ها و همچنین فاصله آن ها تا لبه جان است. اگر این فاصله رعایت نشود، دیواره باقی مانده اطراف سوراخ تحمل کافی برای انتقال نیرو نخواهد داشت. همچنین در محل سوراخ های مجاور، تنش های هم پوشان میتوانند باعث ایجاد ترک های ریز و پیش رونده شوند که با گذر زمان، اتصال را به نقطه شکست می رسانند.
در پروژه های حرفه ای، برای بهبود عملکرد اتصال از طریق جان، معمولاً از سخت کننده های موضعی یا پلیت های جانبی استفاده می شود. این اجزا با افزایش ضخامت مؤثر جان در محل سوراخ ها، ظرفیت باربری را بالا می برند و مانع از کمانش و لهیدگی میشوند. انتخاب ضخامت و ابعاد این سخت کننده ها باید بر اساس مقدار نیروهای منتقل شونده، نوع بارگذاری (ثابت یا متناوب)، و طول عمر مورد انتظار سازه انجام شود.
همچنین باید توجه داشت که در اتصالات از طریق جان، استفاده از پیچ هایی با قطر مناسب و کنترل دقیق گشتاور سفت شدن اهمیت زیادی دارد. پیچ های بیش از حد بزرگ میتوانند حجم قابل توجهی از سطح جان را اشغال کرده و تیر را از نظر سازهای تضعیف کنند. از سوی دیگر، سفت شدن نامناسب پیچ ها نیز می تواند باعث ایجاد لقی یا تمرکز تنش در یک نقطه شود.
در نهایت، باید گفت که اتصال از طریق جان تیرآهن INP، اگرچه در ظاهر ساده است، اما در عمل نیازمند طراحی دقیق، اجرای مهندسی و نظارت مستمر می باشد. تنها در این صورت است که میتوان انتظار داشت این نوع اتصال، عملکردی ایمن، پایدار و طولانی مدت در سازه های فلزی ارائه دهد.
تیرآهن از مهمترین و پرکاربردترین مقاطع فولادی در ساخت سازههای فلزی است که وظیفه انتقال بارهای خمشی و برشی را بر عهده دارد، شناخت دقیق اجزای تشکیل دهنده تیرآهن و آگاهی از نحوه نامگذاری استاندارد آن، برای مهندسان عمران، مجریان پروژهها و خریداران فولاد اهمیت زیادی دارد، در این مقاله به اجزای تشکیل دهنده تیرآهن می پردازیم:

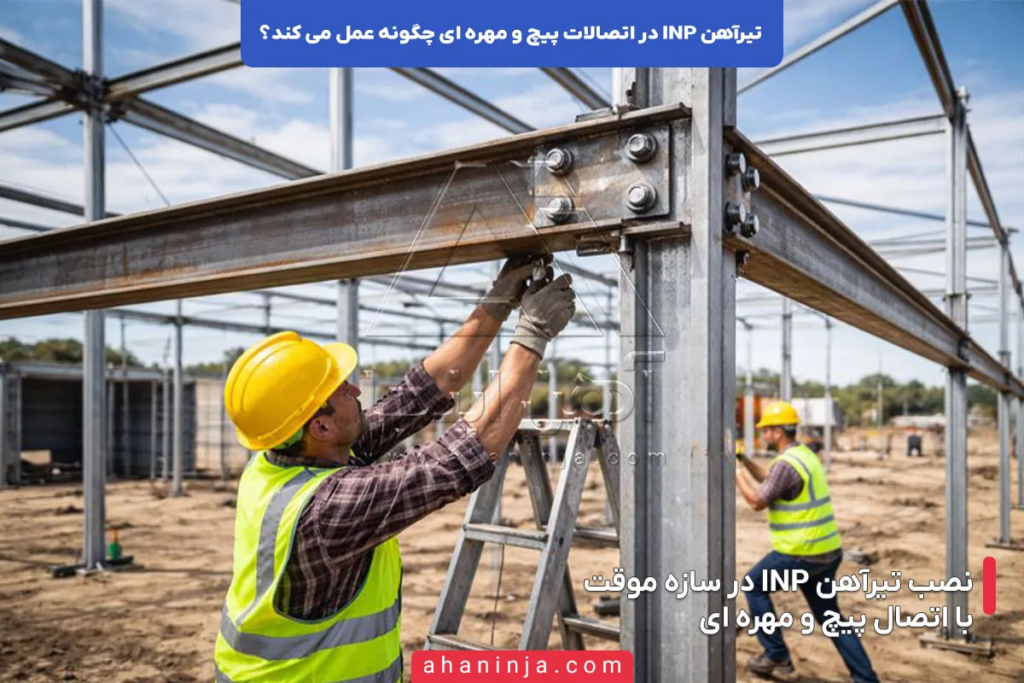

بیشتر بخوانیدسازگاری با اتصال های پیچی موقت
در بسیاری از پروژه هایی که با سازه های موقت یا قابل جابهجایی سروکار دارند، موضوع سرعت اجرا، سهولت نصب و امکان دمونتاژ اهمیت بالایی پیدا می کند. در این شرایط، تیرآهن INP به دلیل ساختار سبک تر و سادگی هندسی، گزینهای بسیار مناسب برای اجرای اتصال های پیچی موقت به حساب می آید.
ویژگی هایی مثل وزن کمتر نسبت به IPB و IPE، سطح تماس مناسب برای پلیت گذاری، و سهولت در سوراخ کاری و برشکاری باعث می شوند که INP در اتصالات پیچی موقت، سریع تر نصب شود و هزینه اجرای سازه کاهش یابد. در کارگاه هایی که اسکلت باید در مدت زمان کوتاه اجرا شود یا پس از مدتی به محل دیگری منتقل گردد، این نوع مقطع به خوبی پاسخگوی نیاز پروژه است.
مزیت دیگر تیرآهن INP در این نوع اتصالات، سازگاری بالا با قطعات آماده مثل نبشی، پلیت های سوراخ دار استاندارد و واشرهای صنعتی است. چون ضخامت کمتر بال و جان، فضای مناسبی برای نصب این قطعات ایجاد می کند و پیچ ها به راحتی در جای خود قرار می گیرند. این موضوع باعث کاهش احتمال خطای اجرایی و افزایش سرعت عملیات مونتاژ می شود.
همچنین در صورتی که پس از چند ماه نیاز به باز کردن اتصال و انتقال تیرآهن به محل دیگر وجود داشته باشد، ساختار ساده تیرآهن INP و شیوه اتصالات پیچی، این فرآیند را بدون آسیب به مقطع یا اجزای سازه امکان پذیر می کند. این مزیت به ویژه در سازه های نمایشگاهی، سازه های صنعتی موقت یا پروژه های عمرانی با فازبندی زمانی بسیار کاربردی و اقتصادی است.
در مجموع، سازگاری تیرآهن INP با اتصال های پیچی موقت را می توان یکی از مهم ترین مزایای اجرایی این مقطع در نظر گرفت؛ مزیتی که هم از نظر فنی و هم از نظر اقتصادی، در بسیاری از پروژه ها برگ برنده محسوب می شود.
جدول بررسی عملکرد تیرآهن در اتصالات پیچ و مهره ای
| نوع اتصال | مزایا اصلی | محدودیت ها و نکات اجرایی |
|---|---|---|
| اتصال از طریق بال تیر | – اجرای سریع و مستقیم – مناسب برای مهاربندها یا اتصالات سبک – قابلیت استفاده با نبشی یا پلیت استاندارد | – ضخامت کم بال منجر به لهیدگی، پارگی یا تمرکز تنش می شود – نیاز به پلیت تقویتی برای افزایش سطح تماس – حساس به سوراخ کاری دقیق و کیفیت سفت شدن پیچ ها |
| اتصال از طریق جان تیر | – انتقال مستقیم نیروی برشی یا کششی از طریق جان – مناسب برای قاب های باربر – امکان تقویت با سخت کننده های موضعی | – جان نازک تیر INP مستعد کمانش یا پارگی در اطراف سوراخ است – رعایت فاصله استاندارد سوراخ ها از لبه ضروری است – سوراخ کاری متراکم می تواند عملکرد اتصال را تضعیف کند |
| اتصالات پیچی موقت | – بسیار مناسب برای سازه های موقت، پیش ساخته یا قابل حمل – سرعت نصب و بازکردن بالا – کاهش هزینه در پروژه های کوتاه مدت | – محدودیت در تحمل بارهای سنگین یا دینامیکی – نیازمند کنترل دقیق گشتاور پیچ ها و استفاده از پلیت استاندارد – دوام اتصال باید متناسب با عمر پروژه طراحی شود |
مزایای استفاده از تیرآهن INP در اتصالات پیچ و مهره ای
در اتصالات سازه ای، انتخاب نوع مقطع فولادی می تواند بهطور مستقیم بر سرعت اجرا، هزینه نهایی و عملکرد فنی اتصال تأثیر بگذارد. در این میان، تیرآهن INP به دلیل ویژگی های خاص هندسی و وزنی، در بسیاری از پروژه ها بهعنوان یک گزینه مناسب برای اتصالات پیچ و مهره ای شناخته می شود. اما این انتخاب صرفاً به دلیل قیمت کمتر نیست، بلکه مجموعه ای از مزیت های فنی، اجرایی و اقتصادی باعث شده این مقطع در بین مجریان و طراحان سازه های سبک و موقت محبوب باشد. در ادامه، مهم ترین مزایای استفاده از تیرآهن INP در اتصالات پیچ و مهره ای را بررسی می کنیم:
- کاهش وزن سازه و بار مرده
یکی از مزیت های اصلی تیرآهن INP، وزن کمتر آن نسبت به مقاطع مشابه مانند IPE و IPB است. این ویژگی بهخصوص در پروژه هایی که محدودیت بارگذاری وجود دارد یا سبک سازی اسکلت در اولویت است، اهمیت زیادی دارد. بار مرده کمتر موجب کاهش تنش های وارد بر فونداسیون، کاهش ابعاد پی، و در نهایت صرفه جویی در هزینه های سازه ای می شود. - قیمت اقتصادی تر نسبت به مقاطع سنگین تر
از آنجا که در تولید تیرآهن INP بهطور نسبی فولاد کمتری مصرف می شود، این مقطع در بسیاری از سایزها قیمت تمامشده کمتری دارد. در پروژه هایی با بودجه محدود یا در تیراژ بالا، این تفاوت قیمت می تواند تأثیر محسوسی بر هزینه کل سازه داشته باشد. درواقع، با حفظ مقاومت قابل قبول، می توان اتصال پیچ و مهره ای مقرون به صرفه تری ایجاد کرد. - اجرای سریع تر اتصال پیچ و مهره ای
به دلیل هندسه ساده تر و بال های باریک و قابل سوراخ کاری، فرآیند برش کاری، سوراخ کاری و نصب تیرآهن INP در مقایسه با مقاطع سنگین، سریع تر انجام می شود. این موضوع در پروژه هایی که زمان اجرای اسکلت محدود است، مانند سازه های صنعتی، سوله ها یا سالن های تولید موقت، نقش بسیار مهمی دارد. همچنین استفاده از پیچ و مهره استاندارد با نصب سریع، مزیت این مقطع را دوچندان می کند. - مناسب برای سازه های موقت و پیش ساخته
اتصالات پیچی با تیر INP، امکان دمونتاژ و مونتاژ مجدد را فراهم می کند؛ بدون آنکه به مقطع آسیبی وارد شود. این مزیت برای سازه های قابل حمل، نمایشگاه های دوره ای، کانکس ها و سازه های کارگاهی بسیار کلیدی است. وزن کم تیرآهن INP نیز جابه جایی و نصب مجدد را ساده تر می کند. - انعطاف پذیری بالا در طراحی اتصالات
به دلیل شکل مقطع و امکان استفاده همزمان از اتصال به بال و اتصال به جان، تیر INP می تواند در انواع اتصال های مفصلی، گیردار، کششی و برشی بهکار رود. همچنین می توان از پلیت های تقویتی، نبشی های اتصال و سخت کننده ها برای ارتقاء عملکرد اتصال استفاده کرد. این انعطاف پذیری به مهندس طراح اجازه می دهد تا متناسب با نوع نیرو و کاربری، بهترین نوع اتصال را انتخاب کند. - سازگاری بالا با تجهیزات و نیروی اجرایی موجود
تیرآهن INP به دلیل شکل ساده و وزن پایین، به راحتی با ابزارهای معمول در کارگاه ها مانند دریل های صنعتی، پانچ های پرتابل، جک های نصب و آچار ترک متر قابل اجراست. این موضوع باعث می شود در محل پروژه، نیاز به تجهیزات خاص یا نیروی متخصص محدود نباشد و اتصال ها بهصورت دقیق و قابل کنترل انجام شوند.
محدودیت های تیرآهن INP در اتصالات پیچ و مهره ای
با وجود مزایای متعدد، استفاده از تیرآهن INP در اتصالات پیچ و مهره ای بدون در نظر گرفتن محدودیت های فنی و اجرایی می تواند باعث بروز مشکلات جدی در عملکرد سازه شود. بهویژه در پروژه هایی که تحت بارهای سنگین یا شرایط خاص مانند ارتعاش، رطوبت یا تغییرات حرارتی شدید قرار دارند، شناخت این محدودیت ها برای طراحان و مجریان پروژه اهمیت حیاتی دارد. در ادامه به مهم ترین چالش ها و محدودیت های استفاده از این مقطع در اتصالات مکانیکی می پردازیم:
- ضعف موضعی در برابر تمرکز تنش
بال ها و جان نازک تر تیرآهن INP در مقایسه با مقاطع IPE و IPB، مقاومت کمتری در برابر نیروهای متمرکز دارند. این موضوع بهویژه در محل سوراخ های پیچ ها، جایی که نیرو بهصورت نقطهای وارد می شود، می تواند منجر به لهیدگی، پارگی یا کمانش موضعی شود. - نیاز مداوم به تقویت در محل اتصال
در بسیاری از موارد، استفاده از INP در اتصالات پیچ و مهره ای بدون پلیت تقویتی، سخت کننده موضعی یا پشت بند فلزی امکان پذیر نیست. این موارد باید بهصورت دقیق طراحی و اجرا شوند، و در غیر این صورت، اتصال دچار ضعف مکانیکی و کاهش عمر مفید خواهد شد. - حساسیت بالا به کیفیت سوراخ کاری و نصب پیچ
هرگونه انحراف در سوراخ کاری، فاصله کم سوراخ تا لبه، یا سفت نشدن کامل پیچها می تواند باعث ایجاد تمرکز تنش، افزایش لقی و کاهش ایمنی اتصال شود. تیرآهن INP به دلیل ضخامت کمتر، در برابر این خطاهای اجرایی نسبت به سایر مقاطع آسیب پذیرتر است. - محدودیت در تحمل بارهای سنگین یا دینامیکی
اگرچه برای سازه های سبک یا موقت مناسب است، اما در سازه هایی با بارهای زنده سنگین، ارتعاشات شدید یا بارگذاری متناوب، عملکرد تیر INP در اتصال پیچی ممکن است پاسخگوی نیاز نباشد. در چنین شرایطی مقاطعی با جان و بال ضخیم تر، گزینه های مطمئن تری خواهند بود. - سازگاری محدود با اتصالات سنگین و پیچ های با قطر بالا
در مواقعی که به استفاده از پیچ های با قطر زیاد یا اتصالات با سطح تماس گسترده نیاز است، شکل هندسی تیر INP و محدودیت ضخامت آن می تواند مانع اجرای بهینه اتصال شود. همچنین پیچ های بزرگ تر ممکن است بخش زیادی از سطح مقطع را اشغال کرده و موجب تضعیف تیر شوند.
در نتیجه، استفاده از تیرآهن INP در اتصال پیچ و مهره ای باید با بررسی دقیق فنی، طراحی مهندسی و اجرای کنترلشده همراه باشد تا از بروز آسیب های احتمالی در طول عمر سازه جلوگیری شود.

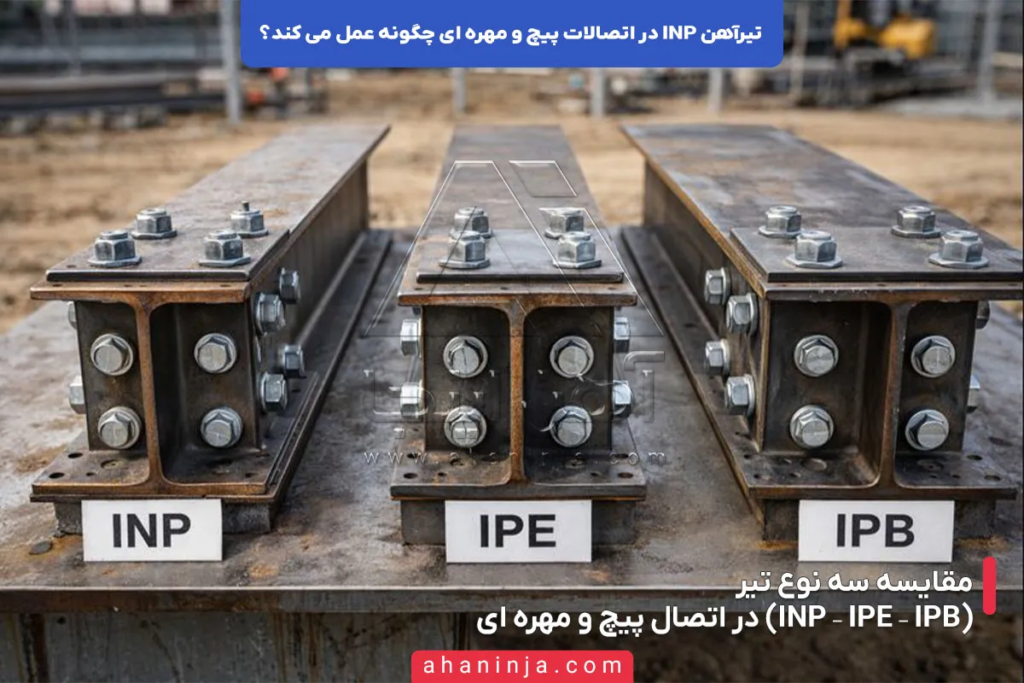

مقایسه تیرآهن INP با IPE و IPB در اتصالات پیچ و مهره ای
| معیار مقایسه | تیرآهن INP | تیرآهن IPE | تیرآهن IPB |
|---|---|---|---|
| ضخامت بال و جان | بال و جان نازک تر، مستعد لهیدگی و پارگی در اتصال | ضخامت متعادل، مناسب برای اتصالات معمول | ضخامت زیاد، مقاومت بالا در محل سوراخ ها |
| مقاومت موضعی اتصال | نیاز به تقویت در اغلب شرایط | در بسیاری از کاربردها بدون نیاز به تقویت کافی است | معمولاً بدون نیاز به تقویت، مقاوم در برابر تنش های بالا |
| میزان پایداری در اتصال | حساس به تمرکز تنش، نیازمند طراحی دقیق | پایداری نسبی و قابل قبول در بیشتر پروژه های معمول | پایداری بالا حتی در اتصالات سنگین و لرزه ای |
| وزن مقطع | سبک ترین مقطع در بین سه گزینه | وزن متوسط | سنگین ترین مقطع، بار مرده بالاتر |
| قیمت مقطع | اقتصادی تر نسبت به دو گزینه دیگر | قیمت متوسط | قیمت بالاتر به دلیل مصرف بیشتر فولاد |
| اجرای اتصال پیچ و مهره ای | سریع، اما وابسته به تقویت و دقت در نصب | اجرای متعادل، با تجهیزات معمول قابل انجام است | اجرای اتصال راحت و بدون نیاز به جزئیات خاص |
| مناسب برای سازه های… | سبک، موقت، قابل مونتاژ | عمومی، نیمه صنعتی، تجاری | سنگین، صنعتی، با بارگذاری زیاد و شرایط سخت |
توضیح تکمیلی:
- INP: انتخاب خوبی برای پروژه هایی است که وزن پایین، سرعت نصب و کاهش هزینه در اولویت هستند. با این حال، در محل سوراخ های اتصال، نیاز به تقویت با پلیت، سخت کننده یا نبشی تقویتی دارد تا از پارگی یا لهیدگی جلوگیری شود.
- IPE: گزینهای متعادل از نظر وزن، قیمت و مقاومت است. برای بسیاری از سازه های متداول، می توان آن را بدون نیاز به تقویت خاص در اتصالات پیچ و مهره ای استفاده کرد، البته مشروط به رعایت فاصله سوراخ ها و دقت اجرایی.
- IPB: با بال های پهن و ضخامت بیشتر، برای سازه های سنگین و شرایط بارگذاری شدید، بهترین عملکرد را دارد. معمولاً نیازی به تقویت ندارد و در اتصالات مکانیکی رفتار مطمئن تری دارد، هرچند به دلیل وزن و قیمت بیشتر، برای پروژه های سبک توصیه نمی شود.
در پروژههای ساختمانی و صنعتی، انتخاب نوع تیرآهن مناسب تأثیر چشمگیری بر استحکام، پایداری و ایمنی سازه دارد، سه نوع پرکاربرد تیرآهن در بازار ایران شامل تیرآهن IPE، تیرآهن INP و تیرآهن IPB (هاش) هستند که هر یک ویژگیها، استانداردها و کاربردهای خاص خود را دارند، در این مقاله به تفاوت این تیرآهن ها می پردازیم:
بیشتر بخوانید
نکات اجرایی مهم در نصب تیرآهن INP با پیچ و مهره
در نصب تیرآهن INP با اتصال پیچ و مهرهای، رعایت نکات اجرایی از اهمیت بسیار بالایی برخوردار است. به دلیل ویژگی های خاص این مقطع مثل ضخامت کم بال و جان، هرگونه سهل انگاری در اجرا می تواند باعث کاهش ایمنی، دوام و پایداری سازه شود. در ادامه، مهم ترین نکات اجرایی نصب این نوع تیرآهن را بهصورت لیست عددی همراه با توضیحات کامل بررسی می کنیم:
- استفاده از پلیت تقویتی در محل اتصال
به دلیل نازک بودن بال و جان، باید در محل اتصال پیچ ها از پلیت های تقویتی یا پشت بند فلزی استفاده شود. این پلیت ها کمک می کنند نیرو بهصورت یکنواخت تری در سطح تیر توزیع شود و از تمرکز تنش، لهیدگی یا پارگی موضعی جلوگیری شود. - رعایت فاصله استاندارد سوراخ ها از لبهها
در سوراخ کاری بال یا جان تیرآهن INP، باید حداقل فاصله از لبهها و فاصله بین سوراخ ها طبق آیین نامه ها رعایت شود. فاصله های نامناسب می توانند موجب ترک های مویی، ضعف موضعی و حتی شکست اتصال شوند. - انتخاب قطر و تعداد مناسب پیچ ها
قطر پیچ ها باید متناسب با ضخامت مقطع، نوع بارگذاری و محل اتصال انتخاب شود. استفاده از پیچ های با قطر بالا در جان نازک تیر INP می تواند باعث تضعیف شدید عضو شود. همچنین تعداد پیچ ها باید بر اساس ظرفیت برشی و کششی محاسبه شده باشد. - کنترل گشتاور سفت شدن پیچها با ابزار دقیق
برای اطمینان از عملکرد صحیح اتصال، باید از آچار ترک متر یا سیستم های کنترل گشتاور استفاده شود تا پیچ ها بیش از حد سفت یا شل نباشند. سفت شدن نامناسب می تواند باعث ایجاد لقی، کاهش اصطکاک بین سطوح و ناپایداری اتصال شود. - استفاده از واشر و مهره های مناسب با استاندارد صنعتی
در اتصالات پیچ و مهره ای با تیرآهن INP، حتماً باید از واشر تخت و فنری استاندارد استفاده شود تا از لغزش یا شل شدن پیچ در اثر ارتعاش یا بارگذاری دینامیکی جلوگیری شود. مهره ها نیز باید با پیچ هم سایز، از نظر متریال و رزوه، تطابق کامل داشته باشند. - پرهیز از سوراخ کاری متمرکز یا نامتقارن
در جان یا بال تیر، اگر سوراخ ها بیش از حد به هم نزدیک یا در یک ناحیه محدود متمرکز باشند، احتمال کاهش مقاومت مقطع، پارگی اطراف سوراخ و کاهش عمر اتصال افزایش می یابد. توزیع متقارن سوراخ ها کمک می کند نیروها بهتر پخش شوند. - اجرای اتصال روی سطوح تراز و تمیز
قبل از نصب پیچ ها، سطوح تماس بین پلیت، نبشی، پیچ و تیرآهن باید صاف، تراز و عاری از گرد و خاک، زنگ زدگی یا براده باشند. سطوح آلوده باعث کاهش اصطکاک، نشت نیرو و کاهش ایمنی اتصال می شوند. - استفاده از شابلون یا سوراخ کاری دقیق با دستگاه
برای جلوگیری از ناهم محوری سوراخ ها، بهتر است از شابلون فلزی، پانچ صنعتی یا دریل CNC استفاده شود. ناهم محوری حتی در حد چند میلی متر، می تواند باعث عدم چفت شدن پیچ ها، ایجاد تنش مضاعف و کاهش عملکرد سازه ای شود. - نصب مرحله ای و متعادل پیچ ها
در اتصال های چندپیچه، باید پیچ ها بهصورت متقاطع و مرحله ای بسته شوند تا تنش های ناشی از سفت شدن در مقطع پخش شوند. سفت کردن هم زمان از یک طرف می تواند باعث تابیدگی، تمرکز تنش و آسیب به اتصال شود. - بازرسی نهایی و تست اتصال قبل از بهره برداری
پس از نصب کامل، لازم است اتصال توسط کارشناس ناظر یا تیم کنترل کیفیت بررسی شود. مواردی مانند درجه سفتی پیچ ها، عدم وجود لقی، هم محوری سوراخ ها، کیفیت جوش پلیت های تقویتی (در صورت وجود) باید پیش از بارگذاری سازه تأیید شوند.
رعایت این نکات اجرایی نه تنها ایمنی سازه را تضمین می کند، بلکه طول عمر مفید اتصال و کیفیت کلی پروژه را نیز بهطور قابل توجهی افزایش می دهد.
جمع بندی
اگر بخواهیم به صورت دقیق بگوییم تیرآهن INP در اتصالات پیچ و مهره ای چگونه عمل می کند؟ باید گفت که این مقطع در صورتی که به درستی طراحی و اجرا شود، می تواند راهکاری اقتصادی، سبک و مناسب برای پروژه های موقت یا سبک باشد. البته توجه به محدودیت های فنی و استفاده از تمهیدات تقویتی در محل اتصال، کاملاً الزامی است.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهرهمندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفهای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آمادهاند تا مشاورهای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک میکند تا با اطمینان بیشتر، انتخابی دقیقتر و اقتصادیتر داشته باشید.
-
1. آیا می توان تیرآهن INP را مستقیماً به پلیت های فلزی پیچ کرد؟
خیر. به دلیل ضخامت کم بال های INP، اتصال مستقیم بدون پلیت تقویتی توصیه نمی شود. استفاده از پلیت پشت بند و طراحی مناسب الزامی است. -
2. چه نوع پروژه هایی برای استفاده از INP با اتصال پیچ و مهره ای مناسب تر هستند؟
سازه های سبک، اسکلت های موقت، سوله های کشاورزی و صنعتی سبک، پروژه های دمونتاژپذیر. -
3. ضخامت بال و جان تیرآهن INP چه تاثیری بر اتصالات پیچ و مهره دارد؟
کم بودن ضخامت بال و جان باعث کاهش مقاومت موضعی در برابر سوراخ کاری و نیاز به تقویت محل اتصال می شود. -
4. آیا می توان تیرآهن INP را در سازه های ضد زلزله با پیچ و مهره استفاده کرد؟
در شرایط خاص و با طراحی دقیق مهندسی بله، اما معمولاً INP برای سازه های سبک و غیر لرزه ای ترجیح داده می شود. -
5. آیا اتصالات پیچ و مهره ای باعث ضعف در عملکرد INP می شوند؟
در صورت طراحی درست و رعایت فاصله سوراخ ها، خیر. اما اگر استانداردها رعایت نشود، خطر تمرکز تنش و کاهش مقاومت وجود دارد.
