همه چیز در خصوص مشخصات ورق پانچ + راهنمای کامل
ورق پانچ یکی از پرکاربردترین مقاطع فولادی است که با ایجاد سوراخ‌های منظم در اشکال مختلف مانند دایره، مربع، لوزی و ششضلعی تولید میشود. این محصول علاوه بر زیبایی، دارای مقاومت مکانیکی مناسب، وزن سبک، قابلیت تهویه و انعطاف در طراحی است.
«اگر قصد خرید ورق پانچ دارید، اولین قدم آگاهی از قیمت روز ورق پانچ است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت ورق پانچ بزنید.»
در ادامه مشخصات ورق پانچ از نظر جنس، ابعاد، روش تولید و کاربردها را بررسی می کنیم، پس در ادامه با اهن اینجا همراه باشید.
انواع ورق پانچ از نظر جنس
ورق پانچ بر اساس جنس ورق پایه دسته‌بندی میشود و هرکدام ویژگی‌ها، مزایا و کاربردهای خاص خود را دارند. در ادامه به‌صورت کامل انواع ورق پانچ را بررسی می‌کنیم:
- ورق پانچ سیاه
ورق پانچ سیاه از ورق سیاه نورد گرم (Hot Rolled Steel) تولید میشود. این نوع ورق به دلیل مقاومت مکانیکی بالا، قیمت مناسب و دسترسی آسان، یکی از پرمصرف‌ترین انواع ورق پانچ است. استفاده اصلی آن در سازههای صنعتی، کف‌پوش‌های فلزی، پل‌های عابر پیاده و سکوهای کارگاهی است. البته مقاومت پایین آن در برابر زنگ‌زدگی سبب میشود که نیاز به رنگ‌آمیزی یا پوشش ضد خوردگی داشته باشد. - ورق پانچ روغنی
این نوع ورق پانچ از ورق روغنی نورد سرد (Cold Rolled Steel) ساخته میشود. مهم‌ترین ویژگی آن دقت ابعادی بالا، سطح صاف و براق و کیفیت ظاهری مناسب است. به همین دلیل در دکوراسیون داخلی، تجهیزات خانگی، بدنه لوازم برقی و طراحی‌های ظریف فلزی کاربرد فراوان دارد. البته نسبت به ورق پانچ سیاه، قیمت بالاتری دارد و مقاومت آن در برابر رطوبت کمتر است مگر اینکه پوشش‌دهی شود. - ورق پانچ گالوانیزه
این ورق از طریق پوشش‌دهی با فلز روی (Zn Coating) بر روی ورق فولادی تولید میشود. ویژگی بارز آن مقاومت بالا در برابر زنگ‌زدگی و رطوبت است. همین خاصیت باعث شده ورق پانچ گالوانیزه در فضاهای باز، پروژه‌های صنعتی در مناطق مرطوب، سیستم‌های تهویه و کانال‌کشی، حفاظ‌ها و تجهیزات کشاورزی کاربرد داشته باشد. طول عمر بالاتر و نیاز کمتر به نگهداری از دیگر مزایای آن است. - ورق پانچ استیل
ورق پانچ استیل از فولاد ضدزنگ (Stainless Steel) ساخته میشود و به دلیل وجود عناصر آلیاژی مانند نیکل و کروم، در برابر اکسیداسیون، رطوبت، اسید و حرارت مقاومت بالایی دارد. این ویژگی‌ها باعث شده این ورق پانچ در صنایع غذایی، دارویی، بیمارستانی و تجهیزات بهداشتی مورد استفاده قرار گیرد. علاوه بر این، ظاهر براق و زیبا آن باعث شده در طراحی‌های معماری و دکوراسیون لوکس نیز بسیار محبوب باشد. - ورق پانچ آلومینیومی
این نوع از آلومینیوم سبک و مقاوم به خوردگی ساخته میشود. ویژگی بارز آن وزن سبک، مقاومت در برابر زنگ‌زدگی و قابلیت شکل‌پذیری بالا است. از این ورق بیشتر در صنایع حمل‌ونقل، تجهیزات هوافضا، ساخت بدنه خودروهای سبک و نمای ساختمان‌های مدرن استفاده میشود. قیمت آن معمولاً بالاتر از فولادی است اما به دلیل طول عمر بالا و ظاهر زیبا، ارزش خرید بالایی دارد.
ورق پانچ یکی از مقاطع فولادی پرکاربرد در صنایع مختلف است که به دلیل داشتن سوراخ‌ها و طرح‌های متنوع، کاربردهای زیادی در زمینه‌های صنعتی، ساختمانی و دکوراتیو پیدا کرده است، در این مقاله به ورق پانچ، ویژگی ها و کاربردهای آن می پردازیم:
بیشتر بخوانیدجدول مقایسه انواع ورق پانچ بر اساس جنس
| نوع ورق پانچ | جنس ورق پایه | مقاومت در برابر رطوبت | استحکام مکانیکی | ظاهر سطح | کاربردهای اصلی |
|---|---|---|---|---|---|
| سیاه | ورق سیاه نورد گرم | ضعیف | بالا | معمولی | سازههای صنعتی، کف‌پوش‌ها، سکوهای فلزی |
| روغنی | ورق روغنی نورد سرد | متوسط | متوسط | صاف و براق | دکوراسیون داخلی، لوازم خانگی |
| گالوانیزه | ورق فولادی با پوشش روی | بسیار بالا | متوسط | نقره‌ای مات | محیطهای مرطوب، سیستم‌های تهویه |
| استیل | فولاد ضدزنگ | بسیار بالا | بالا | براق و زیبا | صنایع غذایی، دارویی، طراحی لوکس |
| آلومینیومی | آلومینیوم | بالا | متوسط | براق سبک | حمل‌ونقل، نمای ساختمان، هوافضا |

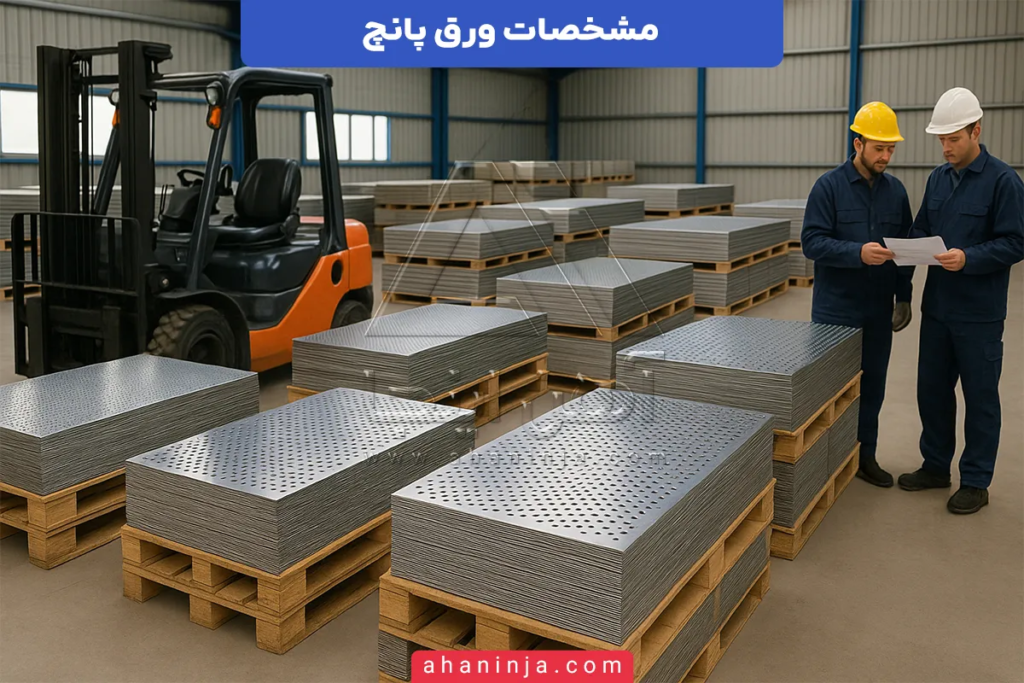

ابعاد و ضخامت ورق پانچ
ابعاد و ضخامت ورق پانچ یکی از مهم‌ترین مشخصاتی است که در زمان انتخاب این محصول باید به آن توجه شود. ضخامت ورق پانچ معمولاً از ۰.۵ میلیمتر تا ۱۰ میلیمتر متغیر است. ورق‌های نازک‌تر بیشتر در کاربردهای دکوراتیو، سیستم‌های تهویه و فیلتراسیون مورد استفاده قرار می‌گیرند، زیرا علاوه بر وزن سبک، امکان عبور بهتر جریان هوا و نور را فراهم می‌کنند. در مقابل، ورق‌های ضخیم‌تر در سازههای صنعتی، کف‌پوش‌ها و سکوهای فلزی به کار میروند، چرا که مقاومت مکانیکی بالاتری دارند و در برابر فشار و ضربه عملکرد مطلوبی ارائه می‌دهند.
از نظر ابعاد استاندارد، بیشتر ورق‌های پانچ در عرض ۱ متر و ۱.۲۵ متر تولید میشوند. این اندازه‌ها به‌گونه‌ای طراحی شده‌اند که حمل‌ونقل آسان‌تر شود و در پروژه‌های مختلف قابلیت استفاده بیشتری داشته باشند. طول ورق پانچ نیز معمولاً ۲ متر و ۲.۵ متر است که مطابق با نیازهای رایج در صنایع مختلف انتخاب میشود. با این حال، برخی کارگاه‌ها و کارخانه‌ها امکان تولید ابعاد سفارشی را نیز فراهم می‌کنند تا بر اساس طراحی و نیاز پروژه، ورق‌ها در اندازه‌های خاص آماده شوند.
یکی دیگر از فاکتورهای مهم در بخش ابعاد، قطر و شکل سوراخ‌های پانچ است. این سوراخ‌ها می‌توانند از ۱ میلیمتر تا ۵۰ میلیمتر متغیر باشند و در طرح‌های گوناگونی مانند دایره‌ای، مربعی، لوزی، ششضلعی و حتی اشکال خاص سفارشی تولید شوند. انتخاب اندازه و شکل سوراخ‌ها به نوع کاربری بستگی دارد. به عنوان مثال، در صنایع دکوراسیون داخلی معمولاً از سوراخ‌های ظریف و منظم استفاده میشود، در حالی که در کاربردهای صنعتی و فیلتراسیون سوراخ‌های بزرگ‌تر یا ترکیبی ترجیح داده میشوند.
به‌طور کلی، هماهنگی میان ضخامت، ابعاد ورق و نوع سوراخکاری تعیین می‌کند که ورق پانچ در چه محیطی بهترین عملکرد را خواهد داشت. انتخاب درست این ویژگی‌ها میتواند علاوه بر بهبود کارایی، باعث کاهش هزینه‌ها، افزایش دوام و بهینه‌سازی مصرف مواد در پروژه شود.
جدول ابعاد و ضخامت ورق پانچ
| ضخامت (میلیمتر) | عرض استاندارد (متر) | طول استاندارد (متر) | قطر سوراخ‌ها (میلیمتر) | کاربرد اصلی |
|---|---|---|---|---|
| 0.5 – 1 | 1 / 1.25 | 2 / 2.5 | 1 – 5 | دکوراسیون داخلی، سیستم‌های فیلتراسیون |
| 1.5 – 2 | 1 / 1.25 | 2 / 2.5 | 3 – 10 | تجهیزات تهویه، پوشش‌های فلزی سبک |
| 2.5 – 4 | 1 / 1.25 | 2 / 2.5 | 5 – 20 | نمای فلزی، مبلمان شهری، حفاظ‌ها |
| 5 – 7 | 1 / 1.25 | 2 / 2.5 | 10 – 30 | کف‌پوش صنعتی، سکوهای کارگاهی |
| 8 – 10 | 1 / 1.25 | 2 / 2.5 | 20 – 50 | سازههای سنگین، صنایع نفت و گاز |
ورق پانچ یکی از مهم‌ترین مقاطع فولادی است که به دلیل وجود سوراخ‌های منظم و طراحی متنوع، هم در صنایع سنگین و هم در بخش‌های دکوراتیو کاربرد گسترده‌ای دارد، به همین دلیل دانستن شناخت دقیق ابعاد ورق پانچ برای انتخاب درست آن در پروژه‌های ساختمانی، صنعتی و معماری اهمیت ویژه‌ای دارد، در این مقاله به ابعاد ورق پانچ می پردازیم:
بیشتر بخوانیدروشهای تولید ورق پانچ
تولید ورق پانچ فرآیندی تخصصی است که با استفاده از تجهیزات صنعتی انجام میشود. انتخاب روش مناسب بستگی به جنس ورق، طرح سوراخکاری، دقت موردنیاز و تیراژ تولید دارد. در ادامه مهم‌ترین روش‌های تولید ورق پانچ را بررسی می‌کنیم:
- پرس پانچ مکانیکی
در این روش از دستگاه پرس ضربه‌ای برای ایجاد سوراخ‌ها استفاده میشود. ورق خام در زیر قالب قرار گرفته و با هر ضربه پرس، سوراخ‌ها روی آن شکل می‌گیرند. این روش برای تولید ورق پانچ با تیراژ بالا و طرح‌های ساده کاربرد دارد. سرعت تولید بالا مزیت اصلی آن است، اما دقت ابعادی ممکن است نسبت به روش‌های مدرن کمتر باشد. - پرس پانچ هیدرولیکی
این روش مشابه پرس مکانیکی است اما به جای نیروی ضربه‌ای، از قدرت هیدرولیک برای اعمال فشار استفاده می‌کند. مزیت اصلی آن قدرت بالا در سوراخکاری ورق‌های ضخیم و امکان ایجاد سوراخ‌های بزرگ‌تر است. این روش بیشتر در تولید ورق پانچ صنعتی و سازهای به کار میرود. - دستگاه CNC پانچ

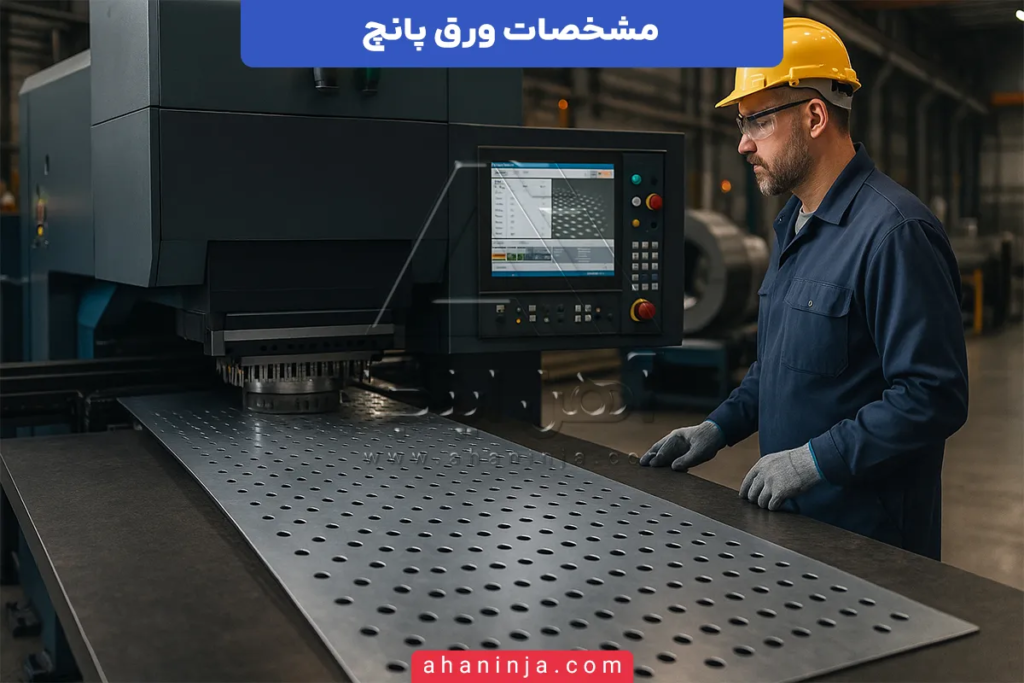

در این روش از دستگاههای CNC (Computer Numerical Control) استفاده میشود که فرآیند پانچ‌کاری را با کنترل رایانه‌ای انجام می‌دهند. این روش امکان اجرای طرح‌های پیچیده و سفارشی را فراهم می‌کند و دقت بسیار بالایی دارد. به همین دلیل برای دکوراسیون داخلی، صنایع خودروسازی و تولید قطعات خاص استفاده میشود. سرعت، دقت و قابلیت تکرار بالا از مزایای اصلی این روش هستند. - لیزر پانچ یا برش لیزری
اگرچه به‌طور دقیق پانچ مکانیکی نیست، اما بسیاری از پروژه‌ها از برش لیزری برای ایجاد سوراخ‌ها استفاده می‌کنند. در این روش، پرتو لیزر با قدرت بالا سطح ورق را ذوب کرده و سوراخ‌های دقیق ایجاد می‌کند. این روش برای ورق استیل، آلومینیومی و طرح‌های بسیار ظریف کاربرد دارد. مزیت اصلی آن کیفیت بالای لبه سوراخ‌ها و امکان تولید طرح‌های خاص است، اما هزینه آن بالاتر از سایر روش‌هاست. - روش ترکیبی
در برخی صنایع برای افزایش راندمان، از ترکیب پرس پانچ و لیزر یا CNC استفاده میشود. این روش به‌ویژه برای تولید ورق پانچ در تیراژ بالا با طرح‌های خاص کاربرد دارد. در این حالت بخش‌های اصلی با پرس پانچ تولید میشوند و جزئیات ریز با لیزر یا CNC تکمیل می‌گردند.
جدول مقایسه روش‌های تولید ورق پانچ
| روش تولید | نوع دستگاه | دقت سوراخکاری | سرعت تولید | کاربرد اصلی | مزایا | معایب |
|---|---|---|---|---|---|---|
| پرس پانچ مکانیکی | دستگاه پرس ضربه‌ای | متوسط | بسیار بالا | تیراژ بالا با طرح ساده | سرعت بالا، هزینه کمتر | محدودیت در طرح‌های پیچیده |
| پرس پانچ هیدرولیکی | دستگاه پرس هیدرولیک | خوب | بالا | ورق‌های ضخیم و صنعتی | قدرت بالا، امکان سوراخ بزرگ | سرعت کمتر از پرس مکانیکی |
| CNC پانچ | دستگاه CNC کنترل عددی | بسیار بالا | متوسط | دکوراسیون، قطعات خاص | دقت عالی، طرح‌های پیچیده | هزینه بالاتر، سرعت کمتر |
| لیزر پانچ / برش لیزری | دستگاه برش لیزر | فوق‌العاده بالا | پایین | استیل، آلومینیوم، طرح ظریف | کیفیت عالی، بدون نیاز به قالب | هزینه زیاد، سرعت محدود |
| روش ترکیبی | پرس + لیزر یا پرس + CNC | بسیار بالا | بالا | تیراژ بالا با طرح خاص | ترکیب سرعت و دقت | نیاز به تجهیزات پیشرفته |
کاربردهای ورق پانچ
ورق پانچ به دلیل داشتن ویژگی‌هایی مثل تنوع در طرح سوراخکاری، وزن مناسب، قابلیت تهویه و استحکام مکانیکی در صنایع مختلف جایگاه ویژه‌ای دارد. این ورق‌ها هم در بخش‌های سنگین صنعتی و هم در کاربردهای ظریف دکوراتیو مورد استفاده قرار می‌گیرند.
یکی از مهم‌ترین کاربردهای ورق پانچ در صنایع ساختمانی است. در این حوزه، از ورق پانچ برای تولید نرده‌ها، حفاظ‌ها، سقف‌های کاذب، پارتیشن‌ها و نمای ساختمان استفاده میشود. وجود سوراخ‌های منظم علاوه بر ایجاد زیبایی بصری، امکان عبور جریان هوا و نور را فراهم می‌کند و به همین دلیل در طراحی‌های معماری مدرن جایگاه مهمی دارد.
در صنایع خودروسازی نیز ورق پانچ نقش مهمی ایفا می‌کند. از آن برای تولید قطعات تهویه، پوشش‌های حفاظتی، فیلترها و اجزای سبک خودرو استفاده میشود. سوراخ‌های منظم این ورق باعث کاهش وزن قطعات و بهبود عملکرد سیستم‌های خنک‌کاری و تهویه میشوند.
کاربرد دیگر این محصول در صنایع نفت، گاز و پتروشیمی است. در این صنایع، ورق پانچ در تولید صفحات جداکننده، فیلترهای صنعتی و قطعات مقاوم در برابر فشار و خوردگی به کار میرود. ورق پانچ استیل و گالوانیزه به دلیل مقاومت بالا در برابر رطوبت و مواد شیمیایی، بیشترین استفاده را در این بخش دارند.

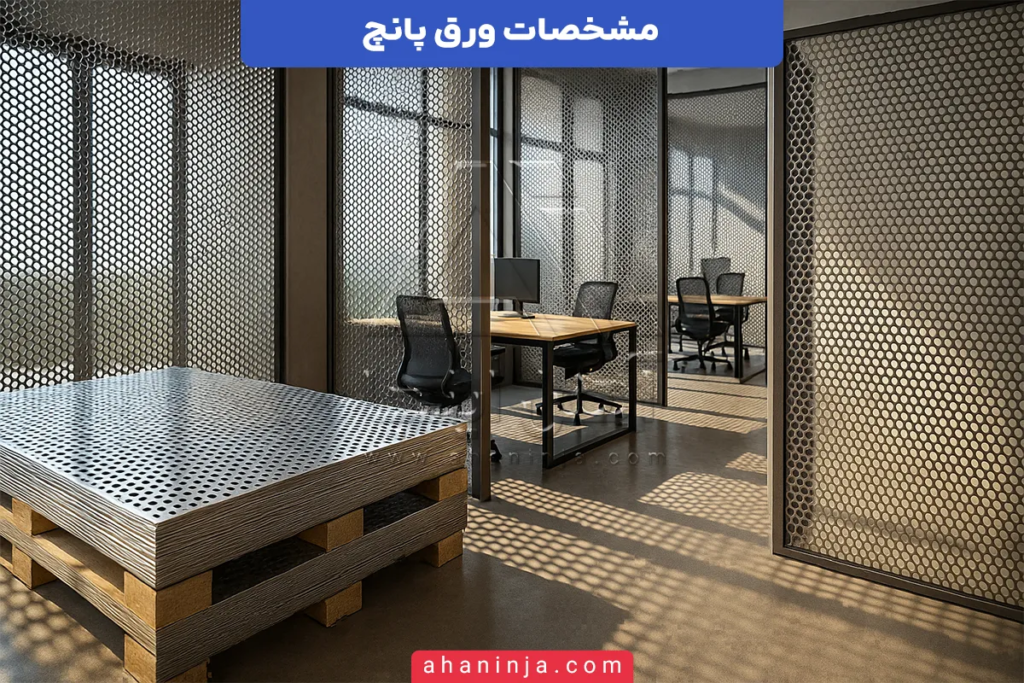

در حوزه دکوراسیون داخلی و طراحی مدرن، ورق پانچ انتخابی بسیار محبوب است. این ورق‌ها در ساخت پارتیشن‌های اداری، مبلمان فلزی، درب‌ها، سقف‌های طراحی‌شده و المان‌های تزئینی کاربرد دارند. تنوع طرح‌ها و امکان تولید الگوهای خاص باعث شده که طراحان داخلی از ورق پانچ برای ایجاد جلوه‌های بصری خلاقانه استفاده کنند.
همچنین ورق پانچ در سیستم‌های فیلتراسیون و تهویه بسیار پرکاربرد است. وجود سوراخ‌های دقیق و منظم باعث میشود این ورق‌ها برای فیلتر کردن ذرات، عبور جریان هوا و جداسازی ناخالصی‌ها مناسب باشند. به همین دلیل در صنایع کشاورزی، غذایی، شیمیایی و حتی تجهیزات الکترونیکی مورد استفاده قرار می‌گیرند.
به‌طور کلی، انتخاب درست جنس، ضخامت و الگوی سوراخکاری ورق پانچ میتواند تعیین کند که این محصول در کدام صنعت بهترین کارایی را داشته باشد. همین تنوع و قابلیت سفارشی‌سازی، دلیل اصلی محبوبیت گسترده ورق پانچ در پروژه‌های مختلف است.
جمع بندی
مشخصات ورق پانچ شامل جنس، ضخامت، ابعاد و نوع سوراخکاری است که هرکدام تأثیر مستقیمی بر کاربرد آن در پروژه‌های مختلف دارند. انتخاب صحیح ورق پانچ میتواند منجر به افزایش کیفیت، دوام و صرفه‌جویی در هزینه‌ها شود.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفه‌ای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. مشخصات اصلی ورق پانچ شامل چه مواردی است؟
مشخصات ورق پانچ شامل جنس ورق (سیاه، روغنی، گالوانیزه، استیل)، ضخامت بین ۰.۵ تا ۱۰ میلیمتر، ابعاد استاندارد طول و عرض و نوع سوراخکاری (دایره، لوزی، مربع و...) است. -
2. پرکاربردترین نوع ورق پانچ در صنعت کدام است؟
ورق پانچ سیاه و گالوانیزه بیشترین مصرف را دارند. ورق سیاه به دلیل استحکام بالا در سازههای صنعتی بهکار میرود و ورق گالوانیزه برای محیطهای مرطوب مناسبتر است. -
3. ضخامت ورق پانچ چه تأثیری بر کاربرد آن دارد؟
ضخامتهای کمتر از ۲ میلیمتر بیشتر در دکوراسیون و تهویه استفاده میشوند، در حالی که ضخامتهای بالاتر برای صنایع سنگین و سازهای بهکار میروند. -
4. آیا امکان سفارش ورق پانچ با طرح سفارشی وجود دارد؟
بله، ورق پانچ میتواند با الگوی دلخواه (مثل ستارهای یا ششضلعی) و در ابعاد سفارشی توسط دستگاههای CNC تولید شود. -
5. مزیت اصلی استفاده از ورق پانچ چیست؟
مزیت اصلی ورق پانچ ترکیب زیبایی، وزن مناسب، قابلیت تهویه و مقاومت مکانیکی است که باعث میشود در صنایع مختلف از ساختمانسازی تا دکوراسیون کاربرد گسترده داشته باشد.
