برش ورق پانچ + روش ها، ابزارها و نکات کلیدی مهم

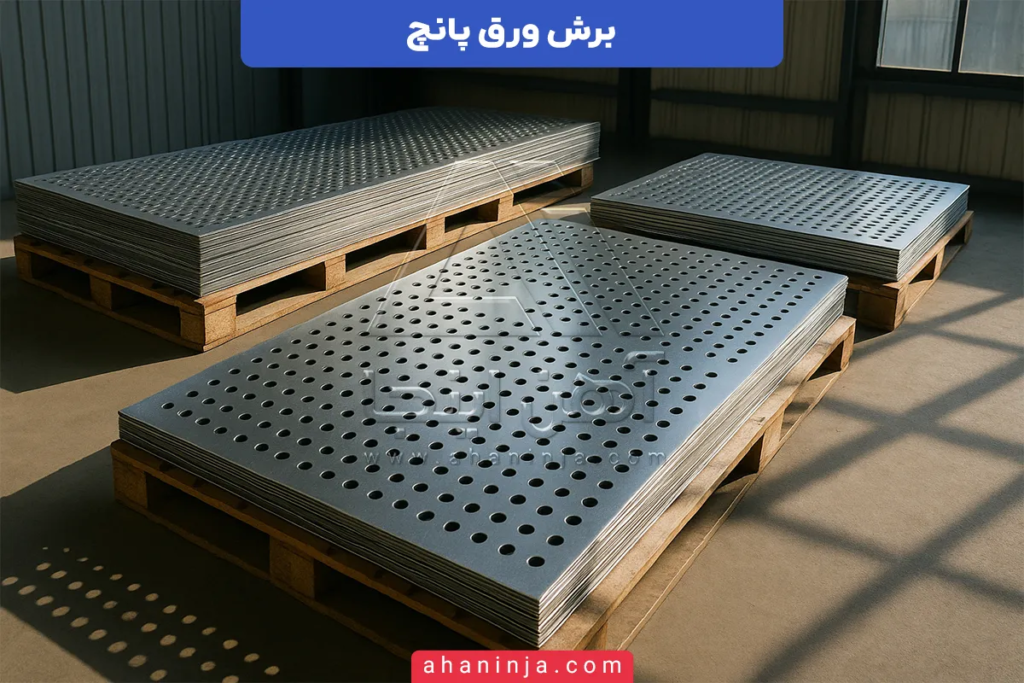

ورق پانچ به دلیل سوراخ‌کاری و طرح‌های متنوعی که دارد، در صنایع مختلف مانند معماری، دکوراسیون، فیلترسازی و تجهیزات صنعتی به‌کار گرفته میشود. برای استفاده بهینه از این ورق‌ها، انتخاب روش مناسب برش ورق پانچ اهمیت زیادی دارد. برش صحیح علاوه بر بهبود کیفیت محصول نهایی، روی هزینه‌ها، سرعت اجرا و دوام قطعه نیز تأثیر مستقیم می‌گذارد.
برای اطلاع از نوسانات بازار و بررسی قیمت ورق پانچ، دسترسی به اطلاعات دقیق اهمیت زیادی دارد؛ چرا که قیمت این محصول تحت تأثیر عواملی همچون ضخامت ورق، ابعاد شیت یا رول، نوع الگوی پانچ، جنس ورق (سیاه، روغنی یا گالوانیزه)، کارخانه تولیدکننده و نرخ ارز است. انتخاب صحیح ورق پانچ نیازمند تحلیل دقیق مشخصات فنی، میزان مقاومت موردنیاز و شرایط پروژه است.
در این مقاله به برش ورق پانچ، روش ها، ابزارهای مورد استفاده و نکات کلیدی در این فرآیند می پردازیم، پس در ادامه با اهن اینجا همراه باشید.
روشهای برش ورق پانچ
برای انتخاب بهترین شیوه برش ورق پانچ لازم است عوامل متعددی مثل ضخامت ورق، جنس آلیاژ، نوع سوراخ‌کاری و دقت مورد نیاز در نظر گرفته شود. هر روش ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارد. در ادامه اصلی‌ترین روشهای برش ورق پانچ را بررسی می‌کنیم:
- برش مکانیکی
در این روش از ابزارهایی مانند قیچی دستی، قیچی برقی و دستگاه گیوتین صنعتی استفاده میشود. این نوع برش برای ورق‌هایی با ضخامت کم تا متوسط بسیار رایج است. سرعت اجرای بالا و هزینه پایین از مهم‌ترین مزایای آن محسوب میشود. با این حال، دقت برش نسبت به روشهای پیشرفته مثل لیزر یا واترجت کمتر بوده و ممکن است لبهها به اندازه کافی تمیز نباشند. به همین دلیل برش مکانیکی بیشتر در پروژههای صنعتی ساده یا برای آماده‌سازی اولیه ورق پانچ به‌کار می‌رود. - برش لیزری

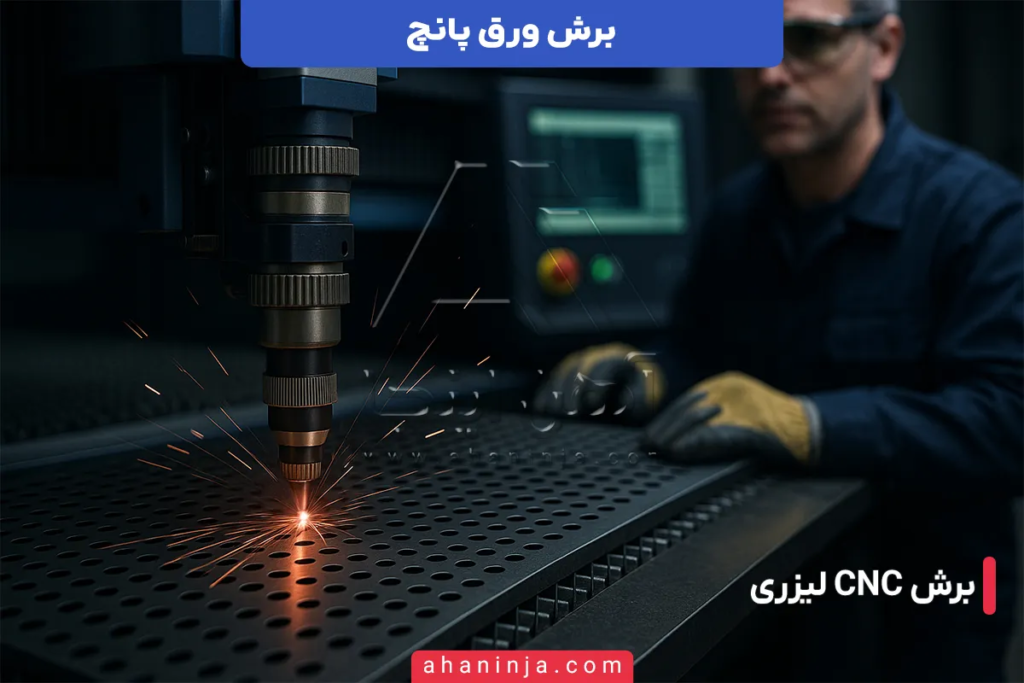

برش لیزری ورق پانچ با استفاده از اشعه لیزر متمرکز انجام میشود. این روش دقت بسیار بالایی دارد و قابلیت برش طرح‌های پیچیده و اشکال هندسی دقیق را فراهم می‌کند. لبههای ایجادشده کاملاً صاف و بدون پلیسه هستند و نیاز به عملیات تکمیلی مثل سنگ‌زنی ندارند. این روش به‌ویژه در صنایع معماری مدرن، دکوراسیون داخلی و تولید قطعات حساس مورد استفاده قرار می‌گیرد. محدودیت اصلی آن هزینه بالاتر و سرعت کمتر در مقایسه با روش پلاسما است. - برش پلاسما

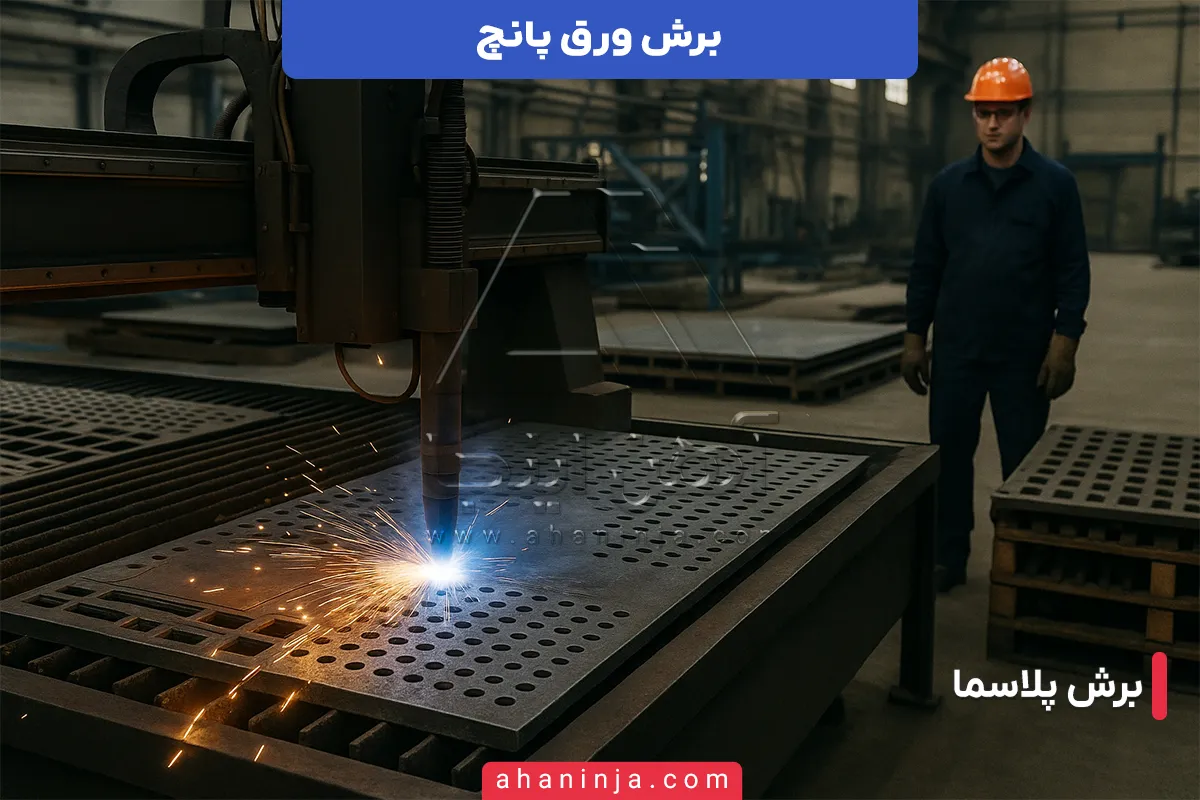

برش پلاسما با استفاده از گاز یونیزه و دمای بسیار بالا انجام میشود. این روش برای ورقهای ضخیم پانچ بسیار مناسب است و سرعت بالایی در تولید دارد. دستگاههای پلاسما CNC قادرند مقاطع فولادی با ضخامت زیاد را با کیفیت مناسب برش دهند. از مزایای این روش میتوان به هزینه کمتر نسبت به لیزر و توانایی برش فلزات متنوع مثل فولاد ضد زنگ و آلومینیوم اشاره کرد. هرچند که لبههای ایجادشده ممکن است نیازمند پرداخت ثانویه برای حذف پلیسه باشند. - برش واترجت (آب‌بری)
در این روش جریان آب با فشار فوق‌العاده بالا، گاهی همراه با ذرات ساینده مانند گارنت، به سطح ورق برخورد می‌کند و فرآیند برش را انجام می‌دهد. مهم‌ترین ویژگی برش واترجت ورق پانچ، عدم ایجاد حرارت در قطعه است؛ بنابراین ساختار متالورژیکی و مقاومت مکانیکی ورق بدون تغییر باقی می‌ماند. این روش برای متریال‌هایی که نسبت به دما حساس هستند، مانند استیل ضد زنگ یا آلیاژهای خاص، بهترین گزینه است. البته هزینه تجهیزات و زمان اجرای این روش نسبتاً بیشتر از سایر روش‌هاست، اما نتیجه نهایی بسیار تمیز و دقیق خواهد بود.
جدول مقایسه روشهای برش ورق پانچ
برای درک بهتر تفاوت‌ها و انتخاب بهینه روش برش ورق پانچ، جدول زیر مهم‌ترین ویژگی‌های هر روش را از نظر دقت، سرعت، هزینه و کیفیت خروجی نشان می‌دهد:
| روش برش | دقت برش | سرعت اجرا | ضخامت قابل برش | کیفیت لبه | هزینه تقریبی | کاربردهای اصلی |
|---|---|---|---|---|---|---|
| مکانیکی | متوسط | بالا | کم تا متوسط | معمولی | پایین | برش‌های ساده، آماده‌سازی اولیه ورق پانچ |
| لیزری | بسیار بالا | متوسط | نازک تا متوسط | بسیار تمیز | بالا | معماری مدرن، دکوراسیون داخلی، قطعات دقیق |
| پلاسما | بالا | بسیار بالا | متوسط تا ضخیم | نسبتاً تمیز | متوسط | صنایع سنگین، سازه‌های فولادی، خودروسازی |
| واترجت (آب‌بری) | بالا | متوسط | همه ضخامت‌ها | بسیار تمیز | بالا | استیل ضد زنگ، آلیاژهای خاص، صنایع حساس |
اهمیت برش ورق پانچ
فرآیند برش ورق پانچ یکی از مراحل حیاتی در آماده‌سازی و استفاده از این مقطع فولادی به شمار می‌رود. دلیل اهمیت بالای این موضوع در وهله اول به ساختار خاص ورقهای پانچ بازمی‌گردد. این ورق‌ها به دلیل داشتن طرح‌های متنوع سوراخ‌کاری شده، نیازمند دقت بیشتری در هنگام برش هستند تا شکل و نظم سوراخ‌ها حفظ شده و ساختار مکانیکی ورق دچار آسیب نشود.
یکی از مهم‌ترین دلایل اهمیت برش دقیق ورق پانچ، تأثیر مستقیم آن بر کیفیت نهایی محصول است. زمانی که لبههای ورق تمیز و صاف باشند، علاوه بر زیبایی ظاهری، از نظر ایمنی نیز مزیت بزرگی ایجاد میشود زیرا لبههای نامنظم یا زبر می‌توانند خطرآفرین باشند. همچنین در کاربردهای دکوراتیو و معماری، برش نامناسب باعث از بین رفتن جلوه بصری و کاهش ارزش طراحی میشود.
از منظر صنعتی، انتخاب روش صحیح برای برش ورق پانچ بر کاهش ضایعات و هزینه‌های تولید تأثیر مستقیم دارد. برش‌هایی که با دقت پایین انجام شوند، نه تنها موجب هدررفت متریال میشوند بلکه زمان بیشتری برای اصلاح و بازپرداخت لبهها لازم خواهد بود. این موضوع به‌ویژه در صنایع بزرگ مثل خودروسازی، ساخت سازه‌های فولادی و تجهیزات پالایشگاهی اهمیت دوچندان دارد.
برش اصولی همچنین نقش مهمی در حفظ مقاومت مکانیکی ورق ایفا می‌کند. روشهای برشی که حرارت بالایی تولید می‌کنند در صورت استفاده نادرست، می‌توانند باعث تغییر ساختار متالورژیکی ورق در اطراف محل برش شوند. این تغییرات در درازمدت ممکن است منجر به کاهش مقاومت در برابر بارگذاری یا خوردگی شوند. بنابراین استفاده از تکنیک‌های پیشرفته مانند لیزر و واترجت در مواقعی که دقت و کیفیت بالا نیاز است، ضرورت پیدا می‌کند.
در نهایت میتوان گفت اهمیت برش ورق پانچ تنها به یک فرآیند فنی محدود نمیشود بلکه به نوعی تضمین‌کننده کیفیت، زیبایی، دوام و صرفه اقتصادی پروژه است. به همین دلیل انتخاب ابزار و روش مناسب برای برش باید با دقت و بر اساس نیاز واقعی پروژه صورت گیرد.
ورق پانچ یکی از مقاطع فولادی پرکاربرد در صنایع مختلف است که به دلیل داشتن سوراخ‌ها و طرح‌های متنوع، کاربردهای زیادی در زمینه‌های صنعتی، ساختمانی و دکوراتیو پیدا کرده است، در این مقاله به ورق پانچ، ویژگی ها و کاربردهای آن می پردازیم:
بیشتر بخوانیدابزارهای مورد استفاده در برش ورق پانچ
انتخاب ابزار مناسب برای برش ورق پانچ اهمیت زیادی دارد، زیرا هر ابزار متناسب با ضخامت ورق، نوع آلیاژ، سطح دقت مورد انتظار و بودجه پروژه طراحی شده است. در ادامه مهم‌ترین ابزارها و دستگاههای به‌کاررفته در این فرآیند را معرفی می‌کنیم:
- قیچی دستی و برقی
این ابزارها بیشتر برای برش ورقهای نازک پانچ کاربرد دارند. قیچی دستی در کارهای سبک و پروژههای کوچک به‌کار می‌رود و به دلیل هزینه پایین و سادگی استفاده، گزینه‌ای مناسب برای کارگاه‌های کوچک است. قیچی برقی توان بالاتری دارد و سرعت اجرای برش را افزایش می‌دهد اما همچنان محدود به ورقهای با ضخامت کم است. - گیوتین صنعتی
گیوتین یکی از ابزارهای پرکاربرد در صنایع فلزی است و برای برش مستقیم ورق‌ها در ابعاد بزرگ استفاده میشود. این دستگاه با یک تیغه قوی می‌تواند ورق پانچ را در خط مستقیم برش دهد. سرعت بالا و توانایی برش تعداد زیادی ورق در زمان کوتاه از مزایای آن است، هرچند برای برش‌های منحنی یا اشکال پیچیده کارایی ندارد. - دستگاه لیزر CNC
برش لیزری ورق پانچ با دقت بسیار بالا انجام میشود و قابلیت ایجاد برش‌های پیچیده و ظریف را دارد. این دستگاه به‌ویژه در صنایع دکوراسیون داخلی، طراحی معماری مدرن و تولید قطعات حساس استفاده میشود. کیفیت بالای لبهها و عدم نیاز به پرداخت اضافی از مزایای اصلی آن است، اما هزینه سرمایه‌گذاری و نگهداری دستگاه لیزر نسبتاً بالاست. - دستگاه پلاسما CNC
برش پلاسما برای ورقهای ضخیم پانچ انتخاب مناسبی است. این دستگاه با استفاده از گاز یونیزه و دمای بسیار بالا برش را انجام می‌دهد و سرعت فوق‌العاده‌ای دارد. توانایی برش متریال‌های متنوع مانند فولاد ضد زنگ و آلومینیوم از نقاط قوت آن است. البته لبهها معمولاً نیازمند عملیات تکمیلی برای حذف پلیسه خواهند بود. - دستگاه واترجت
برش واترجت ورق پانچ با استفاده از جریان آب پرفشار، گاهی همراه با ذرات ساینده، انجام میشود. این دستگاه بدون تولید حرارت عمل می‌کند و بنابراین ساختار متالورژیکی ورق تغییر نمی‌کند. این ویژگی برای فلزاتی مانند استیل ضد زنگ یا آلیاژهایی که به حرارت حساس هستند اهمیت بالایی دارد. هزینه و زمان اجرای این روش بیشتر است، اما کیفیت لبهها عالی و بدون تغییر خواص مکانیکی خواهد بود.
جدول مقایسه ابزارهای برش ورق پانچ
| ابزار برش | ضخامت مناسب | دقت برش | سرعت اجرا | کیفیت لبه | هزینه | کاربردهای اصلی |
|---|---|---|---|---|---|---|
| قیچی دستی و برقی | کم | پایین | متوسط | معمولی | پایین | کارگاه‌های کوچک، برش‌های سبک |
| گیوتین صنعتی | کم تا متوسط | متوسط | بالا | معمولی | متوسط | برش مستقیم و ابعاد بزرگ |
| دستگاه لیزر CNC | نازک تا متوسط | بسیار بالا | متوسط | بسیار تمیز | بالا | دکوراسیون، معماری مدرن، قطعات دقیق |
| دستگاه پلاسما CNC | متوسط تا ضخیم | بالا | بسیار بالا | نسبتاً تمیز | متوسط | صنایع سنگین، سازه‌های فولادی، خودروسازی |
| دستگاه واترجت | همه ضخامت‌ها | بالا | متوسط | بسیار تمیز | بالا | آلیاژهای خاص، استیل ضد زنگ، صنایع حساس |
چالش‌ها و مشکلات رایج در برش ورق پانچ
فرآیند برش ورق پانچ اگرچه راهی ضروری برای آماده‌سازی این ورق‌هاست، اما در صورت انتخاب نادرست روش یا بی‌دقتی در اجرا می‌تواند مشکلاتی به‌وجود آورد. این مشکلات هم بر کیفیت نهایی تأثیر می‌گذارند و هم هزینه‌های پروژه را افزایش می‌دهند. مهم‌ترین چالش‌ها عبارت‌اند از:
- ایجاد پلیسه در لبهها
در بسیاری از روش‌ها، به‌ویژه برش مکانیکی و پلاسما، امکان ایجاد پلیسه یا لبههای زبر وجود دارد. این پلیسه‌ها ظاهر ورق را نامناسب کرده و در فرآیندهایی مثل مونتاژ، جوشکاری یا رنگ‌کاری مشکل ایجاد می‌کنند. برای رفع آن معمولاً نیاز به عملیات تکمیلی مانند سنگ‌زنی یا سایش وجود دارد که زمان و هزینه پروژه را افزایش می‌دهد. - تغییر شکل و تابیدگی لبهها
روشهای حرارتی مانند برش پلاسما یا برش لیزری در صورت تنظیم نادرست دستگاه می‌توانند موجب تغییر شکل و تابیدگی لبههای ورق شوند. این مشکل به‌ویژه زمانی خطرناک است که ورق پانچ در پروژه‌هایی با دقت ابعادی بالا استفاده میشود، زیرا باعث عدم تطابق قطعات با یکدیگر خواهد شد. - کاهش مقاومت مکانیکی ورق
حرارت بالا یا فشار نامناسب در فرآیند برش ممکن است باعث تغییر در ساختار متالورژیکی ورق شود. این تغییر می‌تواند منجر به کاهش مقاومت مکانیکی یا افزایش حساسیت به خوردگی در ناحیه برش‌خورده گردد. در صنایع حساس مانند خودروسازی یا پتروشیمی چنین مشکلی می‌تواند خسارات سنگینی به همراه داشته باشد. - هدررفت متریال
اگر مسیر برش به‌درستی طراحی نشود یا از تجهیزات قدیمی استفاده گردد، بخشی از ورق پانچ بدون استفاده باقی می‌ماند. این موضوع به‌ویژه در ورق‌هایی که قیمت بالاتری دارند مانند ورق پانچ استیل ضد زنگ اهمیت بیشتری پیدا می‌کند. استفاده از نرم‌افزارهای طراحی CNC برای کاهش ضایعات در این زمینه بسیار مؤثر است. - کاهش کیفیت ظاهری در طرح‌های دکوراتیو
در پروژههای معماری و طراحی داخلی، برش‌های نامنظم یا لبههای خشن می‌توانند به‌طور مستقیم بر زیبایی نهایی اثر منفی بگذارند. از آنجایی که ورق پانچ در این کاربردها نقش ظاهری و تزئینی دارد، حتی خطاهای کوچک در برش نیز به چشم می‌آیند و باعث افت کیفیت کار میشوند. - مشکلات ایمنی در فرآیند برش
ابزارهای مورد استفاده در برش ورق پانچ مانند واترجت، پلاسما یا گیوتین صنعتی خطرات بالایی دارند. فشار آب، دمای بسیار بالا یا حرکت تیغه‌ها می‌توانند در صورت رعایت نکردن اصول ایمنی خسارت‌های جانی و مالی به همراه داشته باشند. به همین دلیل استفاده از تجهیزات ایمنی مانند دستکش، عینک محافظ و لباس کار الزامی است.
نکات کلیدی در برش ورق پانچ
انتخاب درست روش و ابزار برای برش ورق پانچ تنها زمانی نتیجه مطلوب خواهد داشت که مجموعه‌ای از نکات کلیدی رعایت شوند. این نکات به‌طور مستقیم روی کیفیت نهایی، دوام قطعه، هزینه تمام‌شده و سرعت اجرای پروژه اثر می‌گذارند. در ادامه به مهم‌ترین این موارد می‌پردازیم:
- توجه به ضخامت ورق
ضخامت ورق تعیین‌کننده اصلی انتخاب روش برش است. ورقهای نازک پانچ را میتوان با ابزارهای ساده مثل قیچی دستی یا قیچی برقی برش داد، اما در ضخامت‌های بالاتر استفاده از دستگاه‌هایی مانند پلاسما CNC یا واترجت ضروری است. انتخاب نادرست روش متناسب با ضخامت، باعث ترک‌خوردگی، تغییر شکل یا حتی از بین رفتن نظم سوراخ‌ها میشود. - شناخت نوع آلیاژ ورق
جنس ورق پانچ نقش مهمی در انتخاب ابزار و روش برش دارد. به‌عنوان مثال، ورق استیل ضد زنگ یا آلومینیوم پانچ‌شده به دلیل حساسیت بالا نسبت به حرارت، بهتر است با واترجت یا لیزر برش داده شوند. در مقابل، ورقهای فولادی معمولی را میتوان با روشهای کم‌هزینه‌تری مانند برش مکانیکی یا پلاسما برش زد. - رعایت نظم طرح پانچ
به دلیل وجود سوراخ‌ها و طرح‌های منظم روی سطح ورق پانچ، انتخاب مسیر برش اهمیت زیادی دارد. اگر مسیر برش با دقت تعیین نشود، طرح کلی ورق از بین رفته یا زیبایی ظاهری آن کاهش می‌یابد. به همین دلیل در پروژههای دکوراتیو و معماری، طراحی مسیر برش باید به کمک نرم‌افزارهای CNC انجام شود. - کنترل هزینه و زمان
روشهای برش تفاوت زیادی از نظر هزینه و سرعت دارند. برای پروژههای انبوه و صنعتی، روش‌هایی مانند پلاسما CNC یا گیوتین از نظر اقتصادی مقرون‌به‌صرفه هستند. اما در پروژه‌هایی که دقت و زیبایی مهم‌تر از سرعت است، روشهای لیزر یا واترجت انتخاب بهتری خواهند بود. بررسی هزینه و زمان قبل از شروع کار می‌تواند از اتلاف منابع جلوگیری کند. - کیفیت لبه برش
در بسیاری از کاربردها به‌ویژه در معماری داخلی و ساخت سازه‌های نمایان، کیفیت لبه برش اهمیت بالایی دارد. لبههای نامنظم یا دارای پلیسه علاوه بر کاهش جذابیت ظاهری، می‌توانند مشکلاتی در نصب و مونتاژ قطعات ایجاد کنند. استفاده از روش‌هایی مانند برش لیزری یا واترجت باعث تولید لبههای کاملاً صاف و تمیز میشود و نیاز به عملیات تکمیلی را به حداقل می‌رساند. - تأثیر حرارت بر متریال
روشهای حرارتی مانند پلاسما یا لیزر می‌توانند دمای بالایی به ورق وارد کنند. در صورتی که کنترل دما به‌درستی انجام نشود، ممکن است خواص مکانیکی یا متالورژیکی ورق در محل برش تغییر کند. این تغییرات می‌توانند باعث کاهش مقاومت یا افزایش احتمال خوردگی شوند. در مواردی که حساسیت متریال بالاست، استفاده از برش واترجت پیشنهاد میشود. - ایمنی در فرآیند برش
فرآیند برش ورق پانچ به دلیل استفاده از دستگاههای صنعتی، فشار بالا یا حرارت زیاد می‌تواند خطرناک باشد. رعایت اصول ایمنی، استفاده از تجهیزات محافظتی مانند عینک ایمنی، دستکش نسوز و لباس کار مقاوم برای اپراتورها الزامی است. همچنین دستگاه‌ها باید به‌طور منظم سرویس شوند تا از بروز حوادث جلوگیری شود. - انتخاب دستگاه مناسب با مقیاس پروژه
در پروژههای کوچک میتوان از ابزارهایی مانند قیچی برقی یا دستگاههای ساده استفاده کرد، اما در پروژههای بزرگ صنعتی نیاز به دستگاههای پیشرفته مانند CNC لیزر یا پلاسما وجود دارد. انتخاب دستگاه باید متناسب با حجم تولید و سطح دقت مورد نیاز انجام شود.
جمع بندی
برش ورق پانچ یک مرحله کلیدی در آماده‌سازی این ورق‌ها برای استفاده در پروژههای مختلف است. انتخاب درست روش برش باعث افزایش کیفیت، کاهش ضایعات و صرفه‌جویی در هزینه‌ها میشود.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفه‌ای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. بهترین روش برش ورق پانچ کدام است؟
بسته به ضخامت و نوع کاربرد، برش لیزری برای دقت بالا و پلاسما برای سرعت در ورقهای ضخیم بهترین گزینهها محسوب میشوند. -
2. آیا امکان برش ورق پانچ در ابعاد سفارشی وجود دارد؟
بله، با استفاده از دستگاههای CNC مانند لیزر و واترجت میتوان ابعاد و اشکال کاملاً سفارشی ایجاد کرد. -
3. برش ورق پانچ چه تأثیری بر قیمت آن دارد؟
روش برش، دقت و کیفیت لبهها بر قیمت نهایی تأثیرگذار است. به عنوان مثال برش لیزری هزینه بیشتری نسبت به برش مکانیکی دارد. -
4. آیا برش ورق پانچ باعث کاهش مقاومت آن میشود؟
در صورتی که برش با روشهای اصولی انجام شود، تغییر محسوسی در مقاومت ورق ایجاد نمیشود. اما روشهای حرارتی ممکن است در لبهها تغییرات جزئی ایجاد کنند. -
5. برای پروژههای دکوراتیو کدام روش برش مناسبتر است؟
در پروژههای معماری و طراحی داخلی، برش لیزری و واترجت به دلیل دقت بالا و لبههای تمیز، بیشترین کاربرد را دارند.
