طراحی بهینه خاموت در مفصل خمشی ستون + نکات اجرایی
ناحیه مفصل خمشی ستون‌ها از مهم‌ترین بخشهای بحرانی در سازه‌های بتن‌آرمه محسوب میشود که در برابر بارهای جانبی مانند زلزله، نقش حیاتی در تأمین شکل‌پذیری و پایداری کلی سازه ایفا می‌کند. طراحی بهینه خاموت در این ناحیه، نه‌تنها مانع کمانش میلگردهای طولی میشود، بلکه در افزایش مقاومت برشی و حفظ انسجام بتن نیز نقش کلیدی دارد. از آنجایی‌که انتخاب نوع، فاصله، و آرایش خاموتها در عملکرد این ناحیه تأثیر مستقیم دارد، آشنایی با اصول طراحی و الزامات آییننامهای برای این بخش بسیار ضروری است.
در این میان، اطلاع از قیمت روز خاموت برای تخمین دقیق هزینه‌ها و برنامه‌ریزی اجرای پروژه‌های سازه‌ای اهمیت زیادی دارد.
در این مقاله به بررسی اصول طراحی بهینه خاموت در مفصل خمشی ستون‌ها، چالشهای اجرایی و استانداردهای فنی مربوطه می‌پردازیم، پس در ادامه با آهن اینجا همراه باشید.
نقش مفصل خمشی در عملکرد لرزه‌ای ستون‌ها
مفصل خمشی یکی از کلیدی‌ترین نواحی در سیستم‌های مقاوم لرزه‌ای، به‌ویژه در قاب‌های خمشی بتن‌آرمه است. این ناحیه معمولاً در محل اتصال تیر به ستون تشکیل میشود و تحت تأثیر تمرکز نیروهای جانبی مانند زلزله، عملکردی حیاتی در حفظ پایداری و انرژی‌پذیری سازه دارد. به‌عبارتی، مفصل خمشی نقطه‌ای است که عمده‌ی تغییر شکل‌های غیرالاستیک در آن متمرکز میشود و از این رو، باید با دقت بالا طراحی و اجرا گردد.
دلایل اهمیت عملکردی مفصل خمشی در زلزله:
- تمرکز کرنش‌ها و شکل‌پذیری سازه
ناحیه مفصل خمشی به‌طور خاص برای ایجاد مفصل پلاستیک طراحی میشود. این بدان معناست که در صورت وقوع زلزله، سازه اجازه می‌دهد تا تغییر شکل‌های غیرالاستیک در این محل متمرکز شوند تا انرژی لرزه‌ای جذب و مستهلک گردد. این فرآیند از شکست ترد در سایر بخشهای سازه جلوگیری می‌کند و موجب پایداری کلی در برابر زلزله میشود. - جلوگیری از گسیختگی ناگهانی ستون
چنانچه طراحی این ناحیه اصولی نباشد و شکل‌پذیری کافی ایجاد نشود، ممکن است در اثر نیروهای شدید زلزله، گسیختگی ترد و بدون هشدار در ستون ایجاد شود که یکی از بحرانی‌ترین انواع خرابی در سازه‌ها محسوب میشود. - انتقال مطمئن نیروها بین تیر و ستون
عملکرد صحیح مفصل خمشی تضمین می‌کند که نیروهای خمشی و برشی ناشی از بارهای جانبی و ثقلی به‌درستی بین تیر و ستون منتقل شوند و سازه عملکرد یکپارچه و قابل‌اعتمادی داشته باشد. هرگونه ضعف در این ناحیه موجب اختلال در انتقال نیرو و کاهش مقاومت کلی سازه خواهد شد. - افزایش ظرفیت جذب انرژی در تحلیل غیرخطی سازه
در تحلیل‌های غیرخطی پیشرفته مانند “تحلیل پوش‌آور”، رفتار مفصلهای خمشی تعیین‌کننده دامنه ظرفیت سازه برای جذب و استهلاک انرژی زلزله است. بنابراین، طراحی صحیح این ناحیه در افزایش ظرفیت شکل‌پذیری کل سازه بسیار مؤثر است. - اهمیت در فلسفه طراحی لرزه‌ای ظرفیت‌محور
در فلسفه طراحی لرزه‌ای مبتنی بر ظرفیت، هدف اصلی آن است که مکانیزم شکست کنترل‌شده‌ای در نواحی خاص (مثل مفاصل خمشی) ایجاد شود و از تشکیل مفصل پلاستیک در ستون‌ها جلوگیری گردد. این مفهوم به‌عنوان «اصل تیر ضعیف‌تر از ستون» شناخته میشود و نشان می‌دهد مفصل خمشی باید به‌گونه‌ای طراحی شود که تیرها دچار تسلیم شوند نه ستون‌ها.
ویژگی‌های مفصل خمشی در ستون‌ها
مفصل خمشی ستون‌ها بخشی از سازه هستند که تحت تأثیر نیروهای شدید لرزه‌ای و بارهای متناوب قرار می‌گیرند. این ناحیه از منظر مهندسی سازه دارای ویژگی‌های خاصی است که آن را از سایر قسمت‌های ستون متمایز می‌سازد. شناخت دقیق این ویژگی‌ها برای طراحی ایمن، اقتصادی و منطبق با استانداردهای لرزه‌ای ضروری است. در ادامه، مهم‌ترین ویژگی‌های مفصل خمشی ستون‌ها را به‌صورت دقیق بررسی می‌کنیم:
- تمرکز تنشهای خمشی و برشی بالا
در ناحیه مفصل خمشی، تمرکز هم‌زمان نیروهای خمشی ناشی از لنگرهای وارده و برش حاصل از نیروی جانبی زلزله وجود دارد. این تنشهای هم‌زمان موجب افزایش احتمال ترکخوردگی، خردشدگی بتن و کمانش میلگردهای طولی در صورت ضعف طراحی می‌شوند. - ناحیه تسلیم ترجیحی در طراحی لرزه‌ای
مفصل خمشی به‌عنوان ناحیه‌ای در نظر گرفته میشود که در زمان وقوع زلزله، تغییر شکل غیرالاستیک در آن رخ دهد. این ناحیه باید ظرفیت تغییر شکل زیاد، بدون از دست دادن کامل مقاومت را داشته باشد تا بتواند انرژی لرزه‌ای را مستهلک کند. - نیاز به شکل‌پذیری بالا و جلوگیری از گسیختگی ترد
ویژگی بارز مفصل خمشی در ستون‌ها، الزام به شکل‌پذیری بالا برای جلوگیری از خرابی ناگهانی و شکننده است. این موضوع نیازمند تأمین مشخصات فنی خاصی مانند تراکم خاموتها، نوع قلاب‌ها و مهار طولی مناسب است. - تأثیرپذیری شدید از نحوه اجرای آرماتوربندی و بتن‌ریزی
عملکرد صحیح مفصل خمشی وابستگی زیادی به کیفیت اجرا دارد. چنانچه خاموتها به‌درستی نصب نشوند یا ویبراسیون بتن به‌صورت ناقص انجام شود، گره‌های تنشی به‌درستی مهار نشده و عملکرد لرزه‌ای ناحیه به‌شدت تضعیف میشود. - لزوم طراحی مجزا نسبت به سایر نواحی ستون
برخلاف نواحی میانی ستون که ممکن است تحت شرایط ساده‌تری طراحی شوند، مفصل خمشی باید به‌صورت خاص و جداگانه تحلیل و طراحی شود. این موضوع در آییننامهها با بندهای اختصاصی و معیارهای کنترل دقیق تعریف شده است. - تغییر مشخصات مکانیکی مصالح در طول بهره‌برداری
به‌دلیل تنشهای متناوب و خستگی مصالح در ناحیه مفصل خمشی، ممکن است خصوصیات مکانیکی بتن و میلگردها در طول زمان تغییر کند. طراحی صحیح باید این موضوع را در نظر گرفته و حاشیه ایمنی مناسبی لحاظ کند. - برخورداری از ضریب اهمیت بالا در طراحی سازه‌ای
با توجه به نقش کلیدی این ناحیه در تضمین ایمنی جان ساکنین و جلوگیری از فروریزش سازه در شرایط بحرانی، مفصل خمشی دارای ضریب اهمیت بالا در طراحی سازه‌ای است. این بدان معناست که باید دقیق‌ترین محاسبات برای آن انجام گیرد و سطح اطمینان بالایی لحاظ شود. - حساسیت ویژه به مدل‌سازی عددی و تحلیل‌های غیرخطی
در تحلیل‌های دینامیکی غیرخطی و طراحی بر اساس عملکرد (Performance-Based Design)، رفتار مفصل خمشی باید به‌صورت دقیق مدل‌سازی شود. حتی انتخاب مدل رفتاری مناسب برای این ناحیه می‌تواند بر نتایج تحلیل تأثیر قابل توجهی بگذارد.

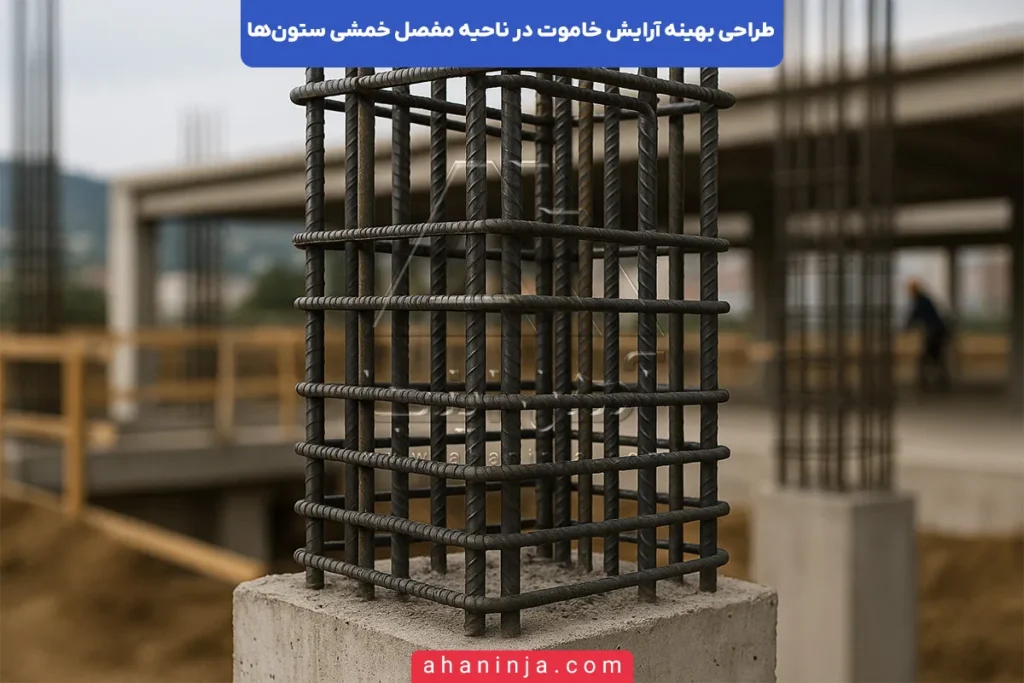

اهمیت آرایش دقیق خاموت در ناحیه بحرانی
در طراحی سازه‌های بتن‌آرمه، ناحیه مفصل خمشی ستون‌ها یکی از حساس‌ترین نواحی تحت اثر بارهای لرزه‌ای محسوب میشود. این ناحیه تحت هم‌زمان بارهای برشی، خمشی و نیروهای متناوب ناشی از زلزله قرار دارد و از این رو، نحوه آرایش خاموت در آن نقش بسیار کلیدی در حفظ عملکرد سازه ایفا می‌کند. آرایش دقیق و علمی خاموتها، به‌معنای رعایت فواصل مناسب، انتخاب نوع میلگرد عرضی صحیح، اجرای مهارهای انتهایی مطمئن و توزیع یکنواخت در راستای طول ناحیه مفصل است. در ادامه، دلایل اهمیت این آرایش را بررسی می‌کنیم:
- مهار مؤثر کمانش میلگردهای طولی
در نواحی با تمرکز کرنش بالا مانند مفصل خمشی، میلگردهای طولی تمایل به کمانش دارند. آرایش مناسب خاموتها با فواصل محدود و به‌صورت بسته و قلاب‌دار، از کمانش این میلگردها جلوگیری کرده و پایداری مقطع را حفظ می‌کند. در غیر این صورت، مقاومت برشی و خمشی به‌طور محسوسی کاهش می‌یابد. - افزایش انسجام بتن در برابر تنشهای چندمحوره
تحت بارهای لرزه‌ای، ناحیه مفصل خمشی دچار تنشهای فشاری، کششی و برشی هم‌زمان میشود. خاموتها با محصور کردن بتن، از گسترش ترک‌های کششی و خردشدگی موضعی جلوگیری میکنند و سبب افزایش انسجام بتن می‌شوند؛ امری که در ارتقاء شکل‌پذیری سازه بسیار مؤثر است. - جلوگیری از گسیختگی ترد و موضعی
در نبود خاموت‌گذاری مناسب، شکست موضعی به‌صورت ترد و بدون هشدار ایجاد میشود. این شکست معمولاً با خردشدگی بتن و گسیختگی ناگهانی همراه است. طراحی صحیح آرایش خاموت، احتمال این نوع خرابی را کاهش داده و اجازه می‌دهد سازه قبل از شکست هشدار دهد و زمان تخلیه فراهم شود. - توزیع یکنواخت تنش در مقطع بحرانی
خاموتها به توزیع تنشهای داخلی کمک میکنند و مانع از تمرکز تنش در نقاط خاص می‌شوند. این توزیع یکنواخت تنش‌ها باعث کاهش آسیب موضعی و افزایش عملکرد کلی ناحیه مفصل خمشی میشود. - افزایش ظرفیت جذب انرژی لرزه‌ای
یکی از اصلیترین اهداف طراحی لرزه‌ای، افزایش توان جذب و استهلاک انرژی سازه است. خاموت‌هایی که به‌درستی در مفصل خمشی آرایش یافته‌اند، موجب افزایش ظرفیت کرنش غیرالاستیک شده و ناحیه مفصل را به یک منطقه انرژی‌بر تبدیل میکنند. - همسویی عملکردی با الزامات آییننامهای
آیین‌نامه‌های معتبر نظیر ACI 318 و آیین‌نامه ۲۸۰۰ ایران، الزامات سخت‌گیرانه‌ای برای آرایش خاموت در نواحی بحرانی تعریف کردهاند. پیروی از این الزامات نه‌تنها اجباری است، بلکه تضمین‌کننده عملکرد ایمن و اقتصادی سازه در طول عمر مفید آن می‌باشد. - تسهیل در مدل‌سازی و کنترل کیفیت در اجرا
آرایش منظم، دقیق و مهندسی‌شده خاموتها در نواحی بحرانی موجب میشود که کنترل کیفیت حین اجرا ساده‌تر و انحرافات اجرایی کاهش یابد. این موضوع به‌ویژه در پروژه‌های حساس شهری و بیمارستان‌ها که نیازمند عملکرد لرزه‌ای ممتاز هستند، اهمیت بالایی دارد.
کمانش میلگردهای طولی یکی از مخاطرات رایج در طراحی و اجرای ستون‌های بتنی است که در صورت عدم پیش‌بینی مناسب، می‌تواند منجر به ناپایداری کلی سازه شود، در این مقاله، به بررسی دقیق نقش خاموت در جلوگیری از کمانش میلگردهای طولی، ضوابط آییننامهای، نکات اجرایی و الزامات طراحی می‌پردازیم:
بیشتر بخوانیدالزامات آییننامهای در طراحی خاموت مفصل خمشی
نواحی مفصل خمشی در ستون‌ها به‌عنوان بحرانی‌ترین بخشهای سازه‌ای در برابر نیروهای لرزه‌ای شناخته می‌شوند و به همین دلیل، آیین‌نامه‌های طراحی ساختمان‌ها در برابر زلزله، ضوابط ویژه‌ای برای طراحی خاموت در این نواحی تعیین کردهاند. این الزامات به‌گونه‌ای تعریف شده‌اند که شکل‌پذیری، مقاومت، پایداری موضعی و دوام بتن در شرایط بحرانی تضمین شود. در ادامه، مهم‌ترین ضوابط آییننامهای در طراحی خاموت برای مفصلهای خمشی ستون را بررسی می‌کنیم:
- حداکثر فاصله مجاز بین خاموتها
بر اساس آیین‌نامه ACI 318، فاصله بین خاموتها در ناحیه مفصل خمشی نباید از کوچک‌ترین مقدار بین موارد زیر تجاوز کند:
– یک‌چهارم ارتفاع خالص مقطع
– ۸ برابر قطر میلگرد طولی
– ۱۰۰ میلی‌متر
این الزام باعث میشود تراکم خاموت در ناحیه مفصل بالا رفته و توان مهار موضعی افزایش یابد. - الزام استفاده از خاموت‌های بسته با قلاب ۱۳۵ درجه
طبق ضوابط لرزه‌ای، در نواحی بحرانی نظیر مفصل خمشی، استفاده از خاموت‌های باز یا نیمه‌باز مجاز نیست. قلاب‌ها باید حداقل به‌صورت ۱۳۵ درجه خم شده باشند و به‌اندازه حداقل ۱۰ برابر قطر میلگرد در داخل بتن مهار شوند. این نوع قلاب از بازشدگی و لغزش خاموت جلوگیری می‌کند. - افزایش مقاومت کششی خاموتها در مقایسه با سایر بخش‌ها
در آییننامهها تأکید شده است که مقاومت مشخصه فولاد مصرفی در خاموت ناحیه مفصل باید حداقل معادل یا بیشتر از میلگردهای عرضی معمولی باشد. این مقاومت بالاتر، توان مقابله با تنشهای بالا در اثر بارهای جانبی را تضمین می‌کند. - پوشش بتنی مناسب در اطراف خاموتها
برای جلوگیری از خوردگی و افزایش دوام، حداقل پوشش بتنی باید بر اساس شرایط محیطی و نوع سازه رعایت شود. در سازه‌های با اهمیت زیاد و در معرض رطوبت، این پوشش ممکن است به ۳۰ تا ۴۰ میلی‌متر هم برسد. پوشش مناسب باعث افزایش عمر عملکردی خاموتها و حفظ اتصال آنها با بتن در شرایط بحرانی میشود. - ادامه‌ی خاموت‌گذاری ویژه به طول مشخص در بالا و پایین مفصل
آیین‌نامه ACI و آیین‌نامه ملی ایران تصریح میکنند که ناحیه خاموت‌گذاری ویژه باید به میزان حداقل دو برابر ارتفاع مؤثر مقطع از مرکز مفصل به طرف بالا و پایین ستون ادامه یابد. این امتداد باعث انتقال ایمن نیروها به بخشهای غیرمفصلی ستون میشود. - کنترل نسبت حجمی میلگرد عرضی در ناحیه مفصل
آییننامهها معمولاً مقدار حداقل و حداکثر نسبت حجمی میلگردهای عرضی (خاموتها) را برای ناحیه مفصل تعریف میکنند تا تراکم بیش از حد یا تراکم ناکافی پیش نیاید. برای مثال، نسبت حجمی باید به حدی باشد که مقاومت برشی مورد نیاز تأمین گردد بدون آن‌که باعث تراکم بیش از حد و اختلال در بتن‌ریزی شود. - الزام در استفاده از خاموت‌های مارپیچ یا دوشاخه در برخی شرایط خاص
در سازه‌های با سطح عملکرد لرزه‌ای بالا یا شرایط زلزله‌خیزی شدید، استفاده از خاموت مارپیچ یا ترکیب خاموت‌های بسته و مارپیچ در ناحیه مفصل پیشنهاد شده است تا توان استهلاک انرژی به حداکثر برسد. - تعیین نسبت ظرفیت برشی به نیروی برشی طراحی
آییننامهها معمولاً شرط میکنند که ظرفیت برشی ناحیه مفصل باید حداقل ۱.۲۵ برابر نیروی برشی طراحی باشد. این ضریب اطمینان به‌منظور جبران عدم قطعیت‌های اجرایی و فرضیات تحلیل عددی لحاظ میشود. - تأکید بر پیوستگی کامل خاموتها با میلگردهای طولی
خاموتها باید به‌گونه‌ای اجرا شوند که کاملاً میلگردهای طولی را دربرگیرند و اتصال مکانیکی کافی در هر مقطع فراهم شود. هرگونه عدم پیوستگی باعث کاهش عملکرد برشی و افزایش احتمال کمانش خواهد شد.
خاموت‌گذاری یکی از اجزای حیاتی در سازه‌های بتن‌آرمه محسوب میشود که وظیفه آن، مهار میلگردهای طولی، کنترل تنشهای برشی و تأمین شکل‌پذیری مناسب در اعضای سازه‌ای است. اجرای این بخش از آرماتوربندی باید با دقت بالا و بر اساس ضوابط مشخص‌شده در آیین‌نامه‌های معتبر انجام شود، در این مقاله به بررسی استانداردهای خاموت‌گذاری بر اساس آیین‌نامه‌های ساختمانی می پردازیم:
بیشتر بخوانیداصول آرایش خاموت برای عملکرد بهینه

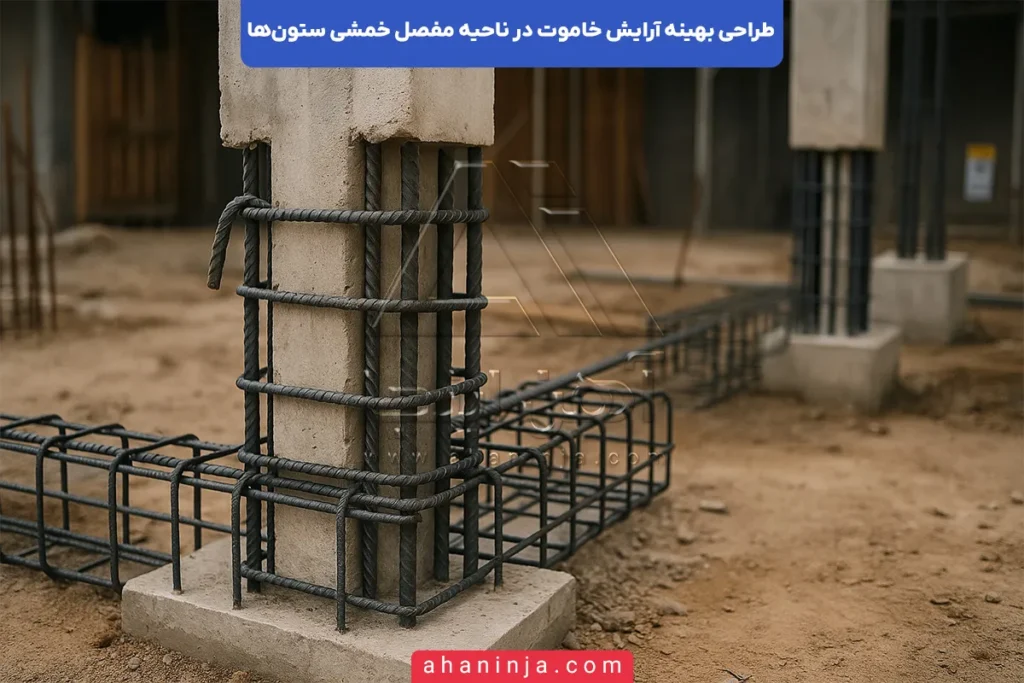

برای دستیابی به عملکرد بهینه خاموتها در ناحیه مفصل خمشی ستون‌ها، تنها انتخاب میلگرد مناسب و اجرای خاموت بسته کافی نیست. آنچه اهمیت دارد، رعایت اصول آرایش صحیح خاموتها بر اساس نیازهای مقاومتی، شکل‌پذیری، ایمنی در برابر کمانش و قابلیت جذب انرژی در شرایط بارگذاری شدید مانند زلزله است. اصول آرایش خاموت به مجموعه‌ای از قواعد مهندسی اشاره دارد که شامل فاصله‌گذاری، نوع قلاب‌ها، نحوه توزیع و تعامل آنها با سایر آرماتورها میشود. در ادامه مهم‌ترین اصول مربوط به آرایش خاموت را توضیح می‌دهیم:
- خاموت‌گذاری با فواصل منظم و متراکم در ناحیه مفصل
در نواحی بحرانی مانند مفصل خمشی، خاموتها باید با فواصل کم و منظم قرار گیرند. فاصله بین آنها نباید از مقادیر آییننامهای تجاوز کند و معمولاً حداکثر ۱۰۰ میلی‌متر در نظر گرفته میشود. این تراکم بالا باعث مهار بهتر ترک‌های برشی و جلوگیری از کمانش میلگردهای طولی میشود. - استفاده از خاموت بسته با قلاب ۱۳۵ درجه و طول مهاری کافی
قلاب‌های ۱۳۵ درجه با طول مهار حداقل ۱۰ برابر قطر میلگرد، بهترین عملکرد را در نواحی بحرانی دارند. این نوع قلاب اتصال مکانیکی مناسبی بین میلگرد و بتن ایجاد کرده و احتمال باز شدن یا لغزش خاموت در برابر نیروهای لرزه‌ای را به حداقل می‌رساند. - پوشش کامل تمامی میلگردهای طولی توسط خاموت
هر خاموت باید به‌گونه‌ای آرایش یابد که تمام میلگردهای طولی مقطع را محصور کند. خاموت‌هایی که تنها بخشی از میلگردها را در برمی‌گیرند، عملکرد ناقصی داشته و امکان کمانش خارج‌صفحه‌ای را باقی می‌گذارند. - پیوستگی خاموتها در امتداد ناحیه مفصل بدون گسستگی هندسی
خاموتها باید به‌صورت پیوسته و بدون قطع‌شدگی در امتداد طولی ناحیه مفصل ادامه یابند. گسستگی یا وقفه در آرایش خاموت موجب ایجاد نواحی ضعیف و تمرکز تنش در مقطع خواهد شد. - استفاده از خاموت‌های ترکیبی در محل‌هایی با تمرکز تنش شدید
در نواحی دارای تنش بسیار بالا، به‌ویژه در محل اتصال تیر به ستون، استفاده از خاموت ترکیبی شامل خاموت‌های قائم به همراه خاموت‌های مورب یا مارپیچ می‌تواند توزیع تنش را یکنواخت‌تر کرده و ظرفیت شکل‌پذیری را به‌شکل چشمگیری افزایش دهد. - شروع و پایان هر خاموت در نقاط بحرانی با مهار کامل
شروع و پایان خاموتها باید دقیقاً در نقاطی صورت گیرد که بیشترین نیرو وجود دارد، و مهار آنها باید به‌صورت مکانیکی (قلاب مناسب) یا جوش تقویتی انجام گیرد تا اتصال کامل با سایر آرماتورها برقرار باشد. - هم‌راستایی خاموتها با آکس مقطع و رعایت هندسه صحیح
خاموتها باید دقیقاً در راستای محور هندسی مقطع قرار گیرند. هرگونه انحراف از محور باعث ایجاد ناپایداری موضعی، تمرکز تنش و کاهش اثربخشی سیستم خاموت‌گذاری میشود. - پوشش مناسب خاموتها با بتن برای حفاظت در برابر عوامل محیطی
آرایش خاموتها باید به‌گونه‌ای باشد که امکان پوشش کامل آنها توسط بتن فراهم شود. این پوشش نه‌تنها برای چسبندگی بهتر مؤثر است، بلکه نقش مهمی در محافظت از میلگرد در برابر خوردگی، رطوبت و یون‌های مهاجم دارد. - هماهنگی آرایش خاموت با مسیر بتن‌ریزی و ویبراسیون
خاموت‌گذاری باید به‌گونه‌ای انجام شود که اختلالی در بتن‌ریزی و تراکم بتن ایجاد نکند. مسیر ویبراسیون باید باز باشد تا بتن کاملاً اطراف آرماتورها را دربر گیرد و حفره یا لانه‌زنبوری در مقطع ایجاد نشود. - تأمین نسبت حجمی مناسب برای میلگردهای عرضی
نسبت حجمی خاموتها باید مطابق آیین‌نامه تعیین شده و متناسب با نیروهای طراحی باشد. افزایش غیرمنطقی این نسبت باعث اشباع مقطع و اختلال در بتن‌ریزی، و کاهش آن موجب کاهش مقاومت برشی و شکل‌پذیری ناحیه خواهد شد.
در سازه‌های بتنی، استفاده از اجزای تقویتی نقش مهمی در افزایش ایمنی و پایداری دارد. خاموت، به‌عنوان یکی از اصلیترین المان‌های فولادی در آرماتوربندی، وظیفه مهار نیروهای جانبی و حفظ انسجام میلگردهای طولی را برعهده دارد، دانستن ویژگی‌ها و نحوه درست اجرای خاموت در ساختمان، کمک‌به‌سزایی در تقویت هرچه بهتر ساختمان می‌کند:
بیشتر بخوانیدچالشهای اجرایی در نصب خاموت مفصل خمشی

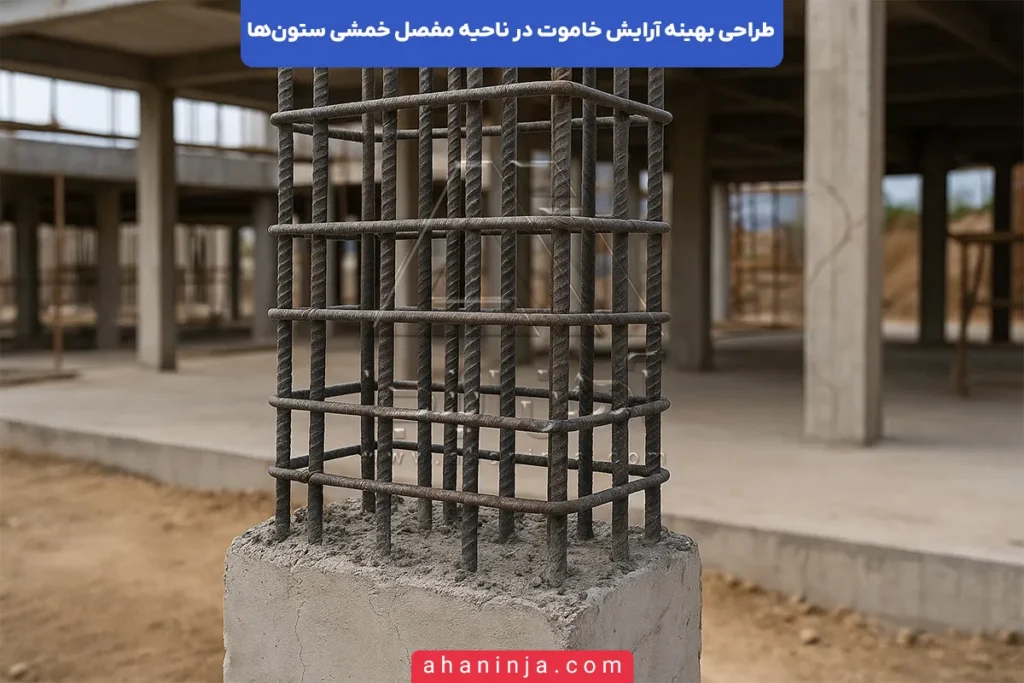

در پروژه‌های ساختمانی به‌ویژه در سازه‌های با اهمیت زیاد یا در مناطق لرزه‌خیز، مفصل خمشی ستون‌ها به‌عنوان بحرانی‌ترین نقطه سازه شناخته میشود. اگرچه طراحی خاموت در این ناحیه بر پایه اصول مهندسی و ضوابط آییننامهای انجام می‌گیرد، اما اجرای صحیح آن در کارگاه با چالشهای متعددی همراه است. بی‌توجهی به این چالش‌ها می‌تواند باعث کاهش عملکرد لرزه‌ای سازه و حتی بروز گسیختگی موضعی در هنگام زلزله شود. در ادامه، مهم‌ترین چالشهای اجرایی در نصب خاموت ناحیه مفصل خمشی بررسی میشود:
- تراکم زیاد میلگردها در ناحیه مفصل
به‌دلیل الزامات آییننامهای مبنی بر کاهش فاصله خاموتها و افزایش آرماتورهای طولی در مفصل، تراکم میلگردها به‌شدت افزایش می‌یابد. این تراکم موجب دشواری در قرارگیری دقیق خاموتها، کاهش فضای مانور برای نصب دستی، و احتمال جابه‌جایی آرماتورهای اصلی حین نصب خاموت میشود. - نصب دشوار قلاب‌ها با زاویه صحیح و مهار کافی
اجرای قلاب ۱۳۵ درجه و اطمینان از مهار مناسب آنها در بتن، یکی از چالشهای اصلی است. در بسیاری از موارد به‌دلیل محدودیت فضا یا خطای کارگاهی، قلاب‌ها با زاویه نامناسب یا طول مهاری کمتر از مقدار لازم نصب می‌شوند که منجر به کاهش چسبندگی میلگرد با بتن و ضعف اتصال میشود. - عدم هم‌راستایی خاموتها با میلگردهای طولی
چنانچه خاموت به‌درستی در محل خود قرار نگیرد و میلگردهای طولی را به‌طور کامل محصور نکند، اثربخشی آن در مهار کمانش و پایداری جانبی از بین می‌رود. این مشکل عمدتاً ناشی از خم‌کاری غیراستاندارد خاموت یا عدم دقت در بستن اسپیسرها و فاصله‌گذارهاست. - محدودیت در ویبراسیون صحیح بتن به‌علت تراکم آرماتور
آرایش متراکم خاموت و میلگردها در ناحیه مفصل، فضای نفوذ ویبراتور را کاهش داده و فرآیند تراکم بتن را با مشکل مواجه می‌کند. در نتیجه، خطر ایجاد حفره‌های هوایی، لانه‌زنبوری شدن و ضعف در پیوستگی بین بتن و آرماتور افزایش می‌یابد. - مشکلات در خم‌کاری دقیق خاموت در کارگاه
در بسیاری از پروژه‌ها، خم‌کاری خاموتها در کارگاه انجام میشود و به‌دلیل نبود تجهیزات دقیق، زاویه‌ها و طول قلاب‌ها به‌درستی اجرا نمی‌شود. این ناهماهنگی هندسی باعث میشود خاموتها به سختی در قالب قرار گیرند و نیاز به اصلاح دستی یا فشار اضافی برای جای‌گذاری داشته باشند که خود موجب آسیب به میلگرد یا تغییر در موقعیت آن میشود. - عدم توجه به امتداد خاموت‌گذاری فراتر از طول مفصل
برخی مجریان خاموت‌گذاری را تنها محدود به طول ظاهری مفصل انجام می‌دهند، درحالی‌که طبق آیین‌نامه باید خاموت‌گذاری ویژه تا ارتفاع مشخصی در بالا و پایین مفصل ادامه پیدا کند. بی‌توجهی به این موضوع موجب کاهش انسجام مقطع و تمرکز تنش در نواحی انتقالی میشود. - خطای انسانی در شمارش تعداد خاموتها یا اشتباه در فاصله‌گذاری
در پروژه‌هایی که نظارت دقیق وجود ندارد، خطای انسانی در تعداد خاموت‌های مصرفی یا رعایت نکردن فاصله استاندارد بین آنها شایع است. این خطاها به‌ویژه در نواحی بحرانی مانند مفصل خمشی، پیامدهای بزرگی در عملکرد سازه دارد. - عدم استفاده از فاصله‌گذار مناسب برای تثبیت موقعیت خاموتها
عدم استفاده از اسپیسرهای مناسب یا استفاده غیراصولی از آنها باعث میشود خاموتها در زمان بتن‌ریزی جابه‌جا شده و از موقعیت طراحی‌شده خارج شوند. این موضوع باعث اختلال در هندسه نهایی آرماتوربندی و کاهش مقاومت موضعی میشود. - محدودیت در کنترل کیفیت حین اجرا به‌دلیل دسترسی دشوار
به‌علت تراکم مقطع و پیچیدگی فضایی در ناحیه مفصل، امکان کنترل چشمی و نظارت دقیق بر صحت نصب خاموتها محدود است. در نتیجه، اشتباهات اجرایی به‌راحتی قابل تشخیص نبوده و پس از بتن‌ریزی دیگر قابل اصلاح نیستند. - عدم هماهنگی بین تیم طراحی، نظارت و اجرا
یکی از چالشهای ساختاری، نبود تعامل مؤثر بین طراحان سازه و تیم اجرایی در مورد جزئیات آرایش خاموت است. در بسیاری موارد، نقشه‌های اجرایی فاقد جزئیات کافی هستند یا مجریان برداشت نادرستی از پلان آرماتوربندی دارند که منجر به اجرای اشتباه میشود.
بررسی آرایش‌های مختلف خاموت در مفصل خمشی
| نوع آرایش خاموت | ویژگی‌ها | مزایا | کاربرد پیشنهادی |
|---|---|---|---|
| بسته ساده | خاموت معمولی با قلاب ۹۰ درجه | سهولت اجرا، قیمت مناسب | پروژه‌های معمول با سطح خطر کم |
| بسته با قلاب ۱۳۵ درجه | مهار بهتر و چسبندگی بیشتر | کنترل کمانش بهتر | مفاصل با اهمیت متوسط |
| بسته با خاموت مورب | زاویه‌دار نسبت به محور قائم | توزیع بهتر تنش‌ها | مفاصل زلزله‌خیز |
| ترکیبی با مارپیچ | ترکیب خاموت‌های بسته و مارپیچ | افزایش انسجام و شکل‌پذیری | سازه‌های بحرانی یا با اهمیت بالا |
قیمت روز خاموت چقدر است؟
در حال حاضر دانستن قیمت روز خاموت برای محاسبه هر چه بهتر هزینه‌های پروژه و همچنین برنامه‌ریزی هر چه بهتر، امری ضروری است و ما در آهن اینجا قیمت انواع مقاطع فولادی از جمله قیمت روز میلگرد و قیمت روز خاموت را ارائه می‌کنیم:
خاموت آماده، یکی از اصلیترین اجزای آرماتوربندی سازه‌هاست که در انواع ساده و مهندسی، با سایزها و آنالیزهای مختلف در بازار عرضه میشود، برای انتخاب خاموت مناسب و مدیریت بهینه هزینه‌ها، اطلاع از قیمت روز خاموت یک ضرورت فنی و اقتصادی محسوب میشود:
مشاهده قیمت روز خاموتجمعبندی
در این مقاله به بررسی کامل اصول طراحی بهینه خاموت در مفصل خمشی ستون‌ها پرداختیم و با نحوه آرایش مناسب، الزامات آییننامهای و چالشهای اجرایی این ناحیه آشنا شدیم. رعایت دقیق این اصول می‌تواند نقش کلیدی در ارتقاء ایمنی و دوام سازه در برابر زلزله داشته باشد.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است. کارشناسان مجرب و حرفه‌ای آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیقتر و اقتصادی‌تر داشته باشید.
-
۱. چرا طراحی بهینه خاموت در ناحیه مفصل خمشی اهمیت دارد؟
زیرا این ناحیه تحت بیشترین تنشهای برشی و خمشی قرار دارد و اجرای دقیق خاموتها موجب افزایش مقاومت سازه در برابر زلزله و کاهش آسیبهای موضعی میشود. -
۲. چه پارامترهایی در طراحی آرایش خاموت مفصل خمشی باید در نظر گرفته شود؟
عواملی مانند فاصله خاموتها، زاویه قرارگیری، قطر میلگرد، نحوه مهار طولی و تأمین تراکم مناسب، از اصلیترین فاکتورهای طراحی هستند. -
۳. تفاوت آرایش خاموت در ناحیه مفصل خمشی با سایر بخشهای ستون چیست؟
در ناحیه مفصل خمشی، تراکم خاموتها بیشتر و الگوی آنها دقیقتر است تا بتواند تنشهای چندجانبه را مهار کرده و از ترکخوردگی یا کمانش جلوگیری کند. -
۴. چه چالشهایی در اجرای خاموت در مفصل خمشی وجود دارد؟
پیچیدگی هندسی، تراکم زیاد میلگرد، دشواری در مهار مناسب انتهای خاموت و نیاز به دقت بالا در نصب از جمله چالشهای اجرایی این ناحیه است. -
۵. استانداردهای آییننامهای چه الزاماتی برای این ناحیه تعریف کردهاند؟
آییننامهها الزاماتی شامل حداقل فاصله، طول مهاری، مقاومت کششی خاموت و میزان پوشش بتنی را برای مفصلهای خمشی مشخص میکنند که رعایت آنها الزامی است.
