تکنولوژی های نوین تقویت تیرآهن در سازه های فولادی

وقتی صحبت از تیرآهن می شود، خیلی ها فقط یک مقطع فولادی ساده را تصور می کنند؛ اما واقعیت این است که تیرآهن یکی از مهم ترین اجزای یک سازه فولادی است و اگر توان تحمل بار را از دست بدهد، کل ساختمان دچار مشکل می شود. به همین دلیل مهندسان سال هاست که دنبال روش هایی هستند تا در صورت نیاز، تیرآهن را بدون تخریب، بدون هزینه های سنگین و با سرعت قابل قبول تقویت کنند. در پروژه های واقعی، بارها پیش آمده که سازه ای برای یک کاربری طراحی شده ولی بعدا تغییر کرده، یا یک ساختمان قدیمی نیاز داشته برای شرایط زلزله مقاوم تر شود. در چنین موقعیت هایی، استفاده از تکنولوژی های نوین تقویت تیرآهن مثل FRP، ورق تقویتی فولادی، ژاکت فولادی یا حتی پیش تنیدگی می تواند مشکل را بدون دردسر حل کند.

«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت تیرآهن بزنید.»

در این مقاله، همه این روش ها را با زبانی ساده و قابل فهم بررسی می کنیم. به طوری که بتوانید تشخیص بدهید هر روش تقویت دقیقا چه کاری انجام می دهد، برای چه شرایطی مناسب است و چه مزایا و محدودیت هایی دارد، پس در ادامه با اهن اینجا همراه باشید.

چرا باید تیرآهن را تقویت کنیم؟

در طول عمر یک سازه فولادی، شرایط استفاده، بارهای وارده و وضعیت محیطی همیشه ثابت نمی مانند. همین تغییرات باعث می شود تیرآهن که مسئولیت اصلی تحمل بار را بر عهده دارد، در مقطعی از زمان نیاز به ظرفیت بیشتر داشته باشد. در چنین شرایطی، تقویت تیرآهن یک اقدام معمول، منطقی و ضروری است. دلایل زیر مهم ترین مواردی هستند که باعث می شوند تقویت تیرآهن لازم شود:

1. افزایش بارهای وارده بر سازه
   وقتی نوع استفاده از ساختمان تغییر می کند یا تجهیزات جدید و سنگین به سازه اضافه می شود، مقدار بارهای مرده و زنده افزایش پیدا می کند. اگر تیرآهن برای این مقدار بار طراحی نشده باشد، دچار خیز زیاد، تنش بالا و فشار روی اتصالات می شود. ادامه این وضعیت می تواند عملکرد سازه را مختل کند و تقویت تیرآهن در این شرایط راهی مطمئن برای بازگرداندن ظرفیت سازه است.
2. ضعف در طراحی یا اجرای اولیه
   در برخی سازه ها ممکن است تیرآهن از ابتدا طبق نیاز واقعی انتخاب نشده باشد یا کیفیت اجرای اتصالات و جوشکاری مناسب نبوده باشد. چنین ضعف هایی معمولا در دهانه های بلند یا سازه هایی که تغییر بار داشته اند، زودتر خود را نشان می دهند. در این مواقع، تقویت تیرآهن با افزایش مقاومت خمشی و برشی عضو، ضعف اولیه را جبران می کند.
3. خوردگی و کاهش سطح مقطع تیرآهن
   در محیط هایی مانند فضاهای مرطوب، صنعتی یا در معرض مواد شیمیایی، تیرآهن به مرور دچار خوردگی می شود. خوردگی باعث کاهش ضخامت بال یا جان تیر می گردد و ظرفیت تیر را در برابر خمش، برش و کمانش موضعی کاهش می دهد. هر چقدر سطح مقطع کمتر شود، احتمال آسیب و تغییر شکل بیشتر می شود و نیاز به تقویت به وجود می آید.
4. به روز شدن آیین نامه های لرزه ای
   در مناطق زلزله خیز، استانداردهای لرزه ای با گذشت زمان سختگیرانه تر شده اند. بسیاری از سازه های قدیمی با آیین نامه های جدید هماهنگ نیستند و ممکن است تیرآهن ها از نظر شکل پذیری، سختی و ظرفیت جذب انرژی کافی نباشند. تقویت در این شرایط باعث می شود سازه برای شرایط لرزه ای امروز آماده تر باشد.
5. تغییر کاربری و تغییر رفتار دهانه ها
   تغییر کاربری باعث تغییر الگوی بارگذاری می شود. برای مثال تبدیل فضای مسکونی به تجاری یا اضافه شدن بازشوهای جدید می تواند تنش های متفاوتی به تیرآهن وارد کند. تمرکز بار در نقاط مشخص یا افزایش بارهای بهره برداری، نیاز به تقویت تیرآهن را ایجاد می کند.
6. جلوگیری از خیز یا ارتعاش بیش از حد
   در دهانه های بلند یا فضاهای صنعتی، ممکن است تیرآهن از نظر مقاومت مشکلی نداشته باشد اما دچار خیز زیاد یا لرزش قابل توجه شود. چنین وضعیتی علاوه بر ظاهر نامناسب، می تواند به مرور به سقف یا اتصالات آسیب وارد کند. تقویت در این حالت کمک می کند تیر سخت تر شده و عملکرد بهتری ارائه دهد.
7. آسیب های ناشی از ضربه، آتش یا حوادث غیر منتظره
   تیرآهن ممکن است بر اثر ضربه ماشین آلات، حریق یا بارگذاری اشتباه دچار آسیب یا تغییر شکل شود. چنین آسیب هایی اگرچه ممکن است موضعی باشند، اما بر رفتار کلی تیر تاثیر می گذارند. تقویت تیرآهن در این شرایط باعث بازگشت ایمنی و پایداری عضو می شود.

تیرآهن چیست و چه نقش در سازه ها دارد؟

تیرآهن به عنوان مقطع فولادی اصلی در اسکلت فلزی شناخته می شود و وظیفه انتقال بارهای خمشی و برشی از تیرهای فرعی به تیرهای اصلی و نهایتا ستون و فونداسیون را بر عهده دارد، در این مقاله به تیرآهن، انواع آن، مشخصات فنی و ویژگی های مهم آن می پردازیم:

بیشتر بخوانید

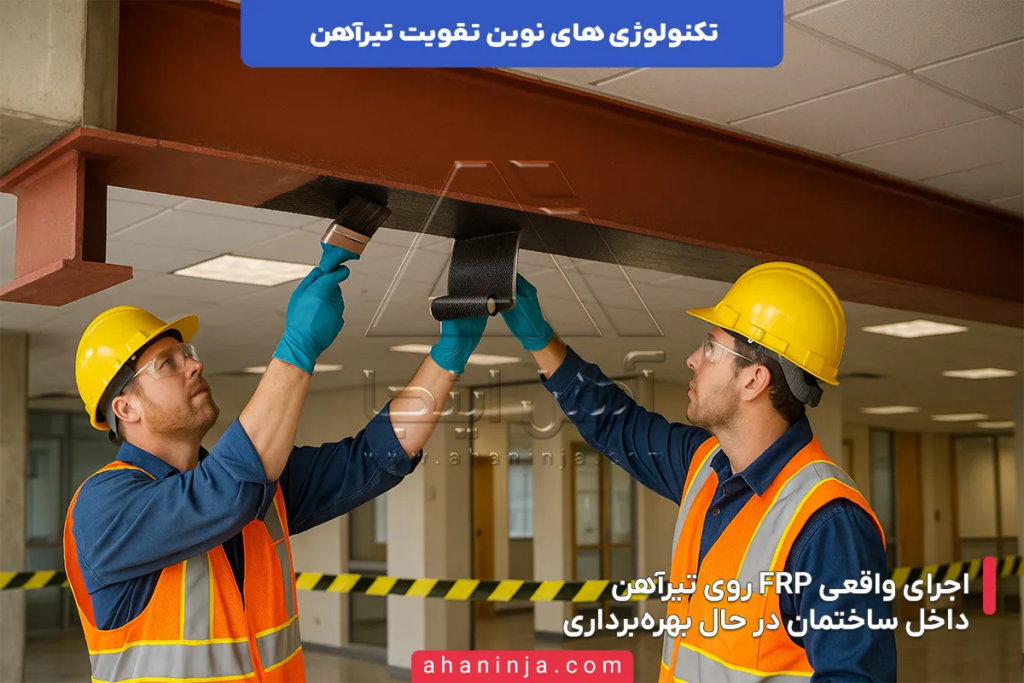

تقویت تیرآهن با FRP؛ روشی سریع، تمیز و سبک

تقویت تیرآهن با FRP بر پایه استفاده از نوارها و ورق های کامپوزیتی است که روی بخش های مختلف تیر چسبانده می شوند تا عملکرد تیر بهتر شود. این نوارها معمولا از الیاف کربن، شیشه یا آرامید ساخته شده و همراه با رزین اپوکسی روی سطح تیر نصب می شوند. فرایند کار به این صورت است که ابتدا سطح تیرآهن کاملا تمیز و آماده سازی می شود تا چسبندگی کاملی ایجاد شود، سپس لایه های FRP روی نقاط مورد نظر قرار می گیرند و بعد از خشک شدن، مانند یک پوسته مقاوم با تیر یکپارچه می شوند.

این روش امکان می دهد تقویت دقیقا در همان نقطه ای انجام شود که تیر بیشترین ضعف را دارد. اگر ضعف تیر در خمشی باشد، FRP روی بال تحتانی قرار می گیرد تا ناحیه کششی تقویت شود. اگر مشکل تیر برشی باشد، FRP روی جان تیرآهن نصب می شود تا جان سخت تر شده و رفتار آن بهبود یابد. علاوه بر این، در مواقعی که تیر در محل اتصال یا در نواحی نزدیک تکیه گاه دچار تمرکز تنش است، FRP می تواند به صورت نوارهای U شکل یا محصور کننده اجرا شود تا توزیع تنش ها بهتر انجام شود.

فرایند اجرای FRP نسبت به بسیاری از روش های سنتی ساده تر است و از آنجایی که نیاز به بریدن، جوش دادن یا نصب مقاطع فولادی ندارد، فضای کارگاهی تمیزتر و کنترل شده تری ایجاد می کند. همین ویژگی باعث می شود بتوان آن را در محیط های داخلی یا سازه هایی که در حال بهره برداری هستند نیز بدون مزاحمت زیاد اجرا کرد. همچنین چون FRP ضخامت کمی دارد، ظاهر تیرآهن را تغییر نمی دهد و حجم فیزیکی سازه افزایش پیدا نمی کند.

در بسیاری از پروژه ها، از FRP برای بهبود رفتار تیرهایی استفاده می شود که دچار خیز زیاد، ضعف موضعی، تمرکز تنش یا تغییرات ناشی از اصلاح سازه شده اند. اجرای آن محدود به شرایط خاص نیست و هم برای تیرهای قدیمی و هم برای تیرهای جدید قابل استفاده است. اگر سطح تیر آسیب دیده یا زنگ زده باشد، ابتدا باید عملیات آماده سازی انجام شود تا چسبندگی کامل حاصل شود، و پس از آن لایه های FRP نصب می شوند.

در حقیقت، FRP روشی است که امکان می دهد بدون ایجاد تغییرات سنگین در سازه، ظرفیت تیرآهن افزایش پیدا کند و عملکرد آن در برابر خمش، برش یا تغییر شکل بهبود یابد. این روش به خاطر سادگی اجرا، انعطاف بالا و قابلیت استفاده در موقعیت های متفاوت، در بسیاری از پروژه های مقاوم سازی یک گزینه مناسب و کاربردی محسوب می شود.

FRP برای چه مواردی خوب است؟

1. تقویت خمشی تیرآهن در دهانه های بلند
   در تیرهایی که تحت بارهای طولانی مدت یا وزن زیاد دچار خیز اضافی می شوند، ناحیه کششی بال تحتانی بیشترین ضعف را دارد. FRP با قرار گرفتن روی این ناحیه، کشش قابل تحمل تیر را بیشتر می کند و باعث بهبود رفتار خمشی عضو می شود. این کاربرد در تیرهایی که دهانه طولانی دارند یا پس از تغییر کاربری بار بیشتری تحمل می کنند بسیار مناسب است.
2. تقویت برشی تیرآهن در نقاط با تنش بالا
   در نواحی نزدیک تکیه گاه یا محل هایی که بارهای متمرکز وارد می شود، تنش برشی بالا می رود و خطر کمانش جان تیرآهن افزایش پیدا می کند. وقتی FRP به صورت نواری عمودی، افقی یا مایل روی جان تیر نصب می شود، جان سخت تر شده و تیر توان تحمل برش بیشتری پیدا می کند. این کاربرد به خصوص در سازه هایی که بارگذاری آن ها افزایش یافته بسیار مؤثر است.
3. تقویت موضعی در محل های دارای تمرکز تنش
   در برخی تیرها ممکن است یک بخش خاص مثل محل اتصال به ستون یا محل برخورد بارهای متمرکز ضعف بیشتری داشته باشد. FRP در این نقاط به صورت نواری یا U شکل اجرا می شود تا تنش ها پخش شوند و تیر رفتاری پایدارتر داشته باشد. این نوع تقویت مخصوصا برای تیرهایی مناسب است که آسیب موضعی یا ضعف نقطه ای دارند.
4. بهبود رفتار تیر در شرایط تغییر کاربری
   زمانی که نوع استفاده از یک فضا تغییر می کند، برای مثال تبدیل فضای مسکونی به تجاری، بارهای جدید باعث ایجاد تنش های متفاوت روی تیر می شوند. FRP کمک می کند تیر بدون نیاز به اضافه کردن مقاطع فولادی سنگین، خود را با این شرایط جدید تطبیق دهد و رفتار مطمئن تری از خود نشان دهد.
5. تقویت تیرآهن در سازه های قدیمی یا دارای آسیب دیدگی
   در سازه های قدیمی ممکن است تیرآهن دچار خوردگی، زنگ زدگی یا کاهش سطح مقطع شده باشد. FRP با تقویت ناحیه آسیب دیده باعث می شود تیر دوباره ظرفیت لازم برای تحمل بار را به دست آورد. این کاربرد در پروژه های بازسازی و بهسازی بسیار ارزشمند است و اجازه می دهد بدون تخریب سنگین، عملکرد تیر اصلاح شود.

خوبی ها و بدی ها

• خوبی ها
  استفاده از FRP یکی از سریع ترین و تمیزترین روش های تقویت تیرآهن است و اجرای آن نیاز به عملیات سنگین ندارد. وزن بسیار کم این سیستم باعث می شود بار اضافه ای به سازه وارد نشود و این موضوع مخصوصا در سازه های موجود یا پروژه های مقاوم سازی لرزه ای اهمیت زیادی دارد. ضخامت کم FRP نیز باعث می شود ظاهر تیر تغییر نکند و امکان اجرای آن در فضاهای محدود یا داخل ساختمان بدون تخریب فراهم باشد. همچنین نصب FRP مزاحمت کمی ایجاد می کند و برای ساختمان هایی که در حال بهره برداری هستند، گزینه ای بسیار مناسب محسوب می شود. علاوه بر این، کامپوزیت های FRP در برابر خوردگی مقاومت بالایی دارند و اگر سطح به شکل صحیح آماده سازی شود، عمر طولانی و عملکرد پایداری ارائه می دهند.
• بدی ها
  با وجود مزایای متعدد، FRP محدودیت هایی هم دارد که باید در نظر گرفته شود. عملکرد صحیح این سیستم کاملا وابسته به آماده سازی دقیق سطح تیرآهن است؛ یعنی اگر زنگ زدگی، چربی یا ناهمواری روی سطح باقی بماند، چسبندگی FRP کاهش یافته و کارایی آن محدود می شود. اجرای FRP همچنین به دمای محیط، رطوبت و کیفیت رزین حساس است و در شرایط نامناسب ممکن است نتیجه مطلوب ایجاد نشود. مقاومت FRP بیشتر در برابر کشش است و برای افزایش چشمگیر ظرفیت در سازه هایی که ضعف شدید دارند، ممکن است به تنهایی کافی نباشد و نیاز به ترکیب با روش های دیگر مانند ورق فولادی باشد. همچنین در صورت نیاز به برش یا سوراخ کاری بعدی روی تیر، وجود FRP می تواند محدودیت ایجاد کند و باید با دقت بیشتری برنامه ریزی شود.

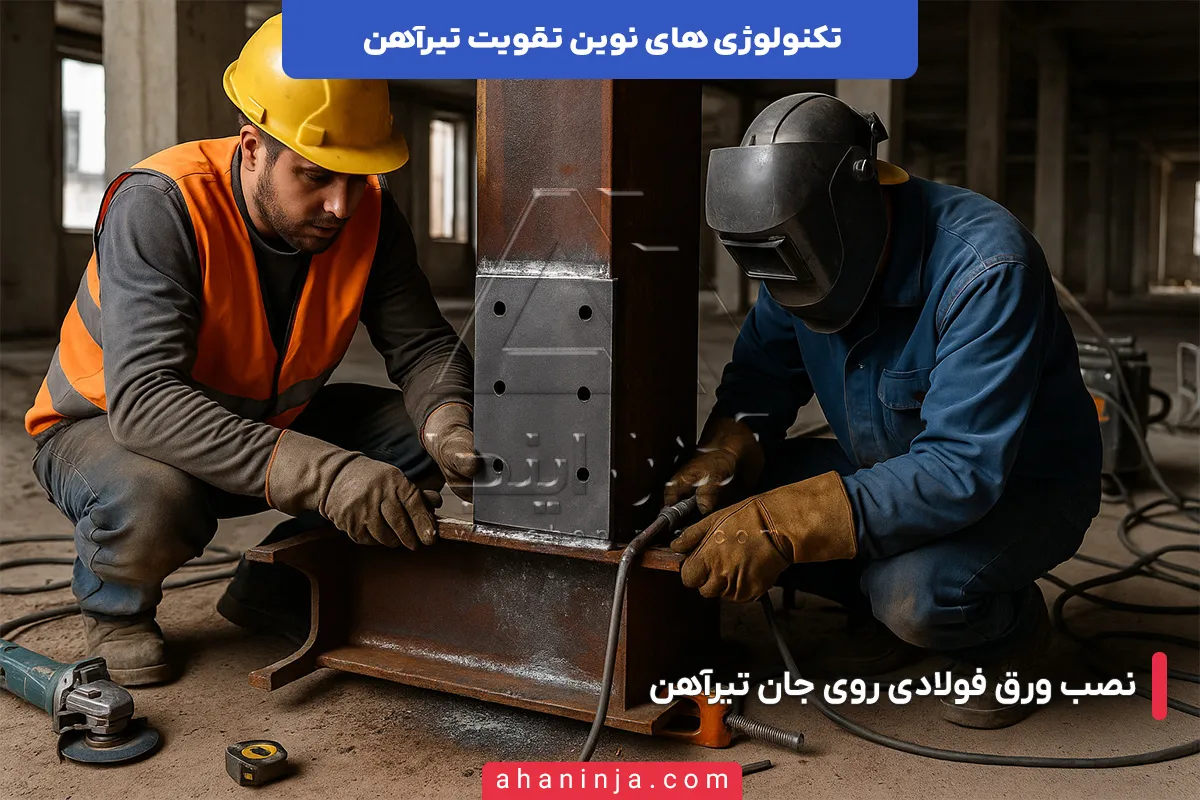

تقویت تیرآهن با ورق فولادی؛ روشی آشنا و قابل اعتماد

تقویت تیرآهن با ورق فولادی یکی از قدیمی ترین و در عین حال قابل اعتمادترین شیوه های افزایش ظرفیت اعضای فولادی است. در این روش، ورق هایی با ضخامت و ابعاد مشخص روی بال یا جان تیرآهن نصب می شوند تا مقطع مؤثر تیر بزرگ تر شود و رفتار آن در برابر بارهای وارده اصلاح گردد. اتصال ورق به تیر معمولاً با جوشکاری یا پیچ های پر مقاومت انجام می شود و همین اتصال، باعث یکپارچه شدن ورق و تیر در تحمل نیروها می شود.

در اجرای این روش، ابتدا تیرآهن از نظر سطحی آماده سازی می شود تا ورق فولادی روی آن به درستی قرار بگیرد. سپس ورق ها در محل های تعیین شده نصب می شوند و با عملیات ثابت سازی، به بخشی از مقطع تیر تبدیل می شوند. این فرآیند باعث می شود تیر بتواند نیروهای وارد شده را با سطح بزرگ تری توزیع کند و رفتار سازه در برابر بارهای موجود پایدارتر شود.

در مواردی که تیرآهن در برابر خمش دچار ضعف است، ورق معمولاً روی بال تحتانی قرار می گیرد تا ناحیه کششی تقویت شود. اگر ضعف تیر بیشتر مرتبط با جان تیرآهن باشد، ورق روی ناحیه جان نصب می شود تا سختی این بخش بیشتر شود. این انعطاف پذیری در محل نصب ورق باعث می شود بتوان متناسب با نوع ضعف تیر، محل مناسب تقویت را انتخاب کرد.

فرآیند نصب ورق فولادی معمولاً به تجهیزات خاصی نیاز ندارد و در محیط های کارگاهی، ساختمانی و صنعتی قابل اجراست. همچنین این روش از نظر نحوه کنترل کیفیت نیز شرایط روشنی دارد؛ یعنی اندازه ورق، نوع جوش یا پیچ، و نحوه اتصال همگی قابل بررسی هستند و این موضوع اجرای کار را قابل پیگیری و قابل اعتماد می کند.

در بسیاری از پروژه ها، زمانی که تیرآهن دچار تغییر شکل، ضعف موضعی یا فشارهای متمرکز می شود، افزودن ورق روی همان بخش می تواند رفتار عضو را به حالت طبیعی بازگرداند. از آنجایی که ورق فولادی بخشی از مقطع تیر می شود، سازه پس از تقویت به شکل یک عضو یکپارچه رفتار کرده و انتقال نیروها در آن به صورت منظم تری انجام می گیرد.

در حقیقت، روش تقویت با ورق فولادی روشی است که با استفاده از افزایش ابعاد مؤثر مقطع، رفتار تیرآهن را اصلاح کرده و امکان بازگرداندن پایداری و عملکرد مناسب را فراهم می کند. این روش برای شرایط مختلف قابل تطبیق است و با توجه به سادگی اجرا و قابلیت کنترل، در بسیاری از پروژه های مقاوم سازی مورد استفاده قرار می گیرد.

این روش برای چه موقعیت هایی مناسب است؟

• وقتی تیرآهن زیر فشار خمشی کم می آورد و خیز تیر بیشتر از حد معمول می شود
  در بعضی پروژه ها، مخصوصا ساختمان هایی که بعدا بار بیشتری روی آنها وارد شده، تیرآهن به مرور دچار خم شدگی محسوس می شود. در این حالت، بخش کششی تیر به تنهایی جوابگو نیست و نشانه هایی مثل ترک خوردن سقف یا افتادگی وسط دهانه دیده می شود. اضافه کردن ورق فولادی روی بال تحتانی دقیقا در چنین موقعیتی کمک می کند تیر دوباره نفس بگیرد، دستک قوی تری داشته باشد و رفتار خمشی آن به حالت طبیعی برگردد.
• وقتی جان تیر درگیر تنش های برشی سنگین است و احتمال کمانش وجود دارد
  در نقاطی مثل تکیه گاه ها، دهانه های کوتاه یا جاهایی که بارهای متمرکز وارد می شود، فشار زیادی روی جان تیرآهن ایجاد می شود. اگر جان نتواند این تنش ها را مدیریت کند، اولین نشانه اش موج برداشتن یا کمی بیرون زدگی است. در چنین شرایطی، نصب ورق فولادی روی جان مثل گذاشتن یک محافظ محکم عمل می کند و جلوی کمانش و رفتارهای ناخواسته را می گیرد.
• وقتی تیر در یک نقطه خاص زیر بار متمرکز آسیب پذیر شده باشد
  گاهی تیرآهن در کل وضعیت خوبی دارد اما یک نقطه خاص مثلا زیر یک دستگاه سنگین یا در محل قرارگیری خرپا مدام تحت فشار است. این تمرکز بار باعث تضعیف موضعی تیر می شود. در این مواقع، نصب ورق فولادی در همان بخش مثل یک پشتوانه عمل می کند و کمک می کند نیرو در سطح بزرگتری پخش شود تا دیگر فشار روی یک نقطه متمرکز نماند.
• وقتی تیرآهن ضربه خورده، دفرمه شده یا فقط یک قسمت آن مشکل دارد
  مخصوصا در سازه های کارگاهی، پارکینگ ها یا سوله ها، برخورد ماشین آلات یا بارگذاری اشتباه می تواند باعث تابیدگی یا خم شدگی موضعی تیر شود. این اتفاق شاید ظاهرا کوچک باشد، اما در عملکرد کلی عضو تاثیر می گذارد. در چنین شرایطی، ورق فولادی نقش یک ترمیم کننده دقیق را دارد و فقط همان قسمت ضعیف شده را تقویت می کند بدون اینکه نیاز باشد تیر کامل تعویض شود.
• وقتی خوردگی باعث کاهش سطح مقطع تیر شده باشد
  در ساختمان های قدیمی، به خصوص جایی که رطوبت وجود دارد، خوردگی تیرآهن یک مشکل تکراری است. هر میلیمتر فولاد که خورده شود، از مقاومت تیر کم می کند و این کاهش سطح مقطع در طول زمان خودش را با تنش های غیر معمول نشان می دهد. اضافه کردن یک ورق فولادی روی همان بخش آسیب دیده کمک می کند سطح مقطع از دست رفته جبران شود و تیر دوباره به حد تحمل مطمئن برسد.
• وقتی ساختمان تغییر کاربری داده و بارها تغییر کرده اند
  تبدیل یک فضای مسکونی به تجاری، ساخت یک انبار روی یک سازه قدیمی یا اضافه شدن تجهیزات جدید، همگی باعث تغییر الگوی بارگذاری می شوند. تیرهایی که روز اول برای این حجم از بار طراحی نشده بودند، کم کم ضعف نشان می دهند. در این مواقع، تقویت تیر با ورق فولادی یک راه حل سریع، قابل کنترل و مطمئن است تا سازه بتواند خودش را با شرایط جدید هماهنگ کند.

ویژگی مهم این روش

1. پیش بینی پذیری رفتار سازه ای
   در تقویت تیرآهن با ورق فولادی، هم تیر و هم ورق از یک جنس هستند و با هم یک مقطع فولادی مرکب می سازند. به همین خاطر، رفتار عضو از نظر خمش، برش، خیز و سختی کاملا قابل محاسبه و مدل سازی است. مهندس می تواند قبل از اجرا بداند بعد از اضافه شدن ورق فولادی، تیر چه مقدار ظرفیت باربری و چه میزان کاهش خیز خواهد داشت و این شفاف بودن رفتار، این روش را به گزینه ای مطمئن تبدیل می کند.
2. امکان کنترل دقیق میزان تقویت
   در این روش می توان با تغییر ضخامت ورق، طول ورق، محل نصب روی بال یا جان تیر و نوع اتصال، دقیقا همان مقدار تقویتی را که نیاز است اعمال کرد. اگر ضعف بیشتر در خمش باشد، طراحی به سمت ورق های مناسب برای تقویت خمشی می رود و اگر مشکل در برش و جان تیرآهن باشد، ورق ها متناسب با آن انتخاب می شوند. این قابلیت تنظیم، باعث می شود تقویت نه کمتر از حد لازم باشد و نه بیش از حد و غیر اقتصادی.
3. یکپارچگی رفتاری بین تیر و ورق
   بعد از نصب و اتصال درست، ورق فولادی از نظر رفتاری جدا از تیرآهن نیست و همراه با آن به عنوان یک عضو واحد عمل می کند. نیروهای برشی و خمشی بین تیر و ورق تقسیم می شوند و تنش ها روی سطح مقطع بزرگ تری پخش می شوند. این یکپارچگی باعث می شود تمرکز تنش در یک نقطه کاهش یابد و عضو در برابر بارهای وارد شده رفتار نرم تر و پایدار تری داشته باشد.
4. سازگاری با شرایط کارگاهی و اجرایی
   تقویت با ورق فولادی با همان ابزار و امکانات معمول کارگاه های ساختمانی و صنعتی قابل انجام است. نیاز به تجهیزات پیچیده یا فناوری خاص ندارد و در محیط های واقعی مانند سوله ها، انبارها، کارگاه ها و ساختمان های در حال استفاده قابل اجراست. همین سازگاری با شرایط واقعی پروژه، این روش را از نظر اجرایی قابل اعتماد می کند.
5. حداقل مداخله در سازه و معماری موجود
   اضافه شدن ورق فولادی معمولا ضخامت زیادی به عضو اضافه نمی کند و ابعاد کلی تیرآهن را به شکل افراطی بزرگ نمی کند. در بسیاری از پروژه ها بدون تخریب جدی، بدون برداشتن اجزای معماری و بدون تغییر اساسی در فرم سازه، می توان این تقویت را انجام داد. این موضوع مخصوصا در سازه هایی که در حال بهره برداری هستند اهمیت دارد، چون هم زمان و هم هزینه مداخله را کاهش می دهد.
6. امکان ترمیم موضعی بدون تعویض کامل تیر
   وقتی ضعف فقط در یک قسمت از تیرآهن دیده می شود، مثلا در محل خوردگی، ضربه یا تمرکز بار، می توان همان ناحیه را با یک ورق فولادی موضعی تقویت کرد. این ویژگی باعث می شود به جای تعویض کامل تیر یا تخریب گسترده، با یک مداخله هدفمند، عضو دوباره به سطح عملکرد قابل قبول برگردد و سازه با حداقل هزینه و زمان، ایمن شود.

اجزای تشکیل دهنده تیرآهن

تیرآهن از مهم‌ترین و پرکاربردترین مقاطع فولادی در ساخت سازه‌های فلزی است که وظیفه انتقال بارهای خمشی و برشی را بر عهده دارد، شناخت دقیق اجزای تشکیل دهنده تیرآهن و آگاهی از نحوه نام‌گذاری استاندارد آن، برای مهندسان عمران، مجریان پروژه‌ها و خریداران فولاد اهمیت زیادی دارد، در این مقاله به اجزای تشکیل دهنده تیرآهن می پردازیم:

بیشتر بخوانید

ژاکت فولادی؛ مناسب برای سازه هایی که نیاز به مقاومت جدی دارند

ژاکت فولادی یکی از قدرتمندترین روش های تقویت تیرآهن است و زمانی استفاده می شود که سازه نیاز به یک افزایش ظرفیت جدی و قابل توجه داشته باشد. در این روش، تیرآهن با صفحات فولادی در اطراف خود پوشانده می شود و یک مقطع جدید و بزرگ تر به وجود می آید. این صفحات می توانند روی بال ها، جان تیرآهن، یا هر دو نصب شوند و بعد از اتصال، تیر و صفحات فولادی مانند یک عضو یکپارچه عمل می کنند.

در مرحله اجرا، ابتدا تیرآهن بررسی و آماده سازی می شود. اگر سطح تیر ناصاف، زنگ زده یا آسیب دیده باشد، این قسمت ها ترمیم و صاف می شوند تا صفحات ژاکت فولادی بتوانند به درستی روی تیر بنشینند. سپس صفحات با جوش، پیچ یا ترکیب هر دو به تیر متصل می شوند. این اتصال نه تنها صفحات را در جای خود نگه می دارد، بلکه باعث می شود نیروهای وارده از تیر به صفحات و از صفحات به تیر منتقل شود و عضو در نهایت مانند یک مقطع مشترک عمل کند.

در سازه هایی که تحت بارهای سنگین قرار دارند یا در مناطقی که خطر زلزله بالاست، ژاکت فولادی کمک می کند تیرآهن به سختی، مقاومت و شکل پذیری بیشتری برسد. افزایش شکل پذیری، یکی از مهم ترین ویژگی هایی است که سازه را در برابر زلزله مقاوم تر می کند، زیرا هنگام زلزله، سازه باید بتواند بدون شکست ناگهانی انرژی را جذب و پخش کند. ژاکت فولادی در این زمینه عملکرد بسیار خوبی دارد.

ویژگی دیگر این روش این است که در تیرهایی که دچار آسیب جدی، خوردگی شدید، تغییر شکل زیاد یا ضعف در اتصال به ستون هستند، ژاکت فولادی مانند یک لایه محافظ همه جانبه عمل می کند. یعنی نه تنها ظرفیت خمشی و برشی عضو را بالا می برد، بلکه سختی پیچشی آن را نیز افزایش می دهد. همین موضوع باعث می شود عضو در برابر بارهای ترکیبی (خمش، برش، پیچش) رفتار قابل اعتماد تری نشان دهد.

در برخی پروژه ها، ژاکت فولادی فقط دور یک بخش تیر نصب می شود و در برخی دیگر تمام طول تیر را در بر می گیرد. این انعطاف پذیری کمک می کند برای هر نوع ضعف، یک راهکار دقیق و متناسب ارائه شود. برای مثال، اگر ضعف یک تیر فقط در ناحیه نزدیک اتصال به ستون باشد، ژاکت فقط در همان قسمت نصب می شود تا تنش های تجمع یافته در آن ناحیه کنترل شود.

یکی از نکات مهم در اجرای ژاکت فولادی، توجه به وزن اضافه شده است. صفحات فولادی وزن نسبتا زیادی دارند و باید بررسی شود آیا سازه، ستون ها و پی می توانند این وزن جدید را تحمل کنند یا نه. به همین دلیل، اجرای ژاکت فولادی معمولا پس از یک بررسی دقیق سازه ای انجام می شود.

در مجموع، ژاکت فولادی زمانی انتخاب می شود که سازه نیاز به یک تقویت جدی داشته باشد؛ چه برای اصلاح ضعف های شدید تیرآهن و چه برای آماده شدن در برابر زلزله. این روش به دلیل ایجاد یک عضو بزرگ تر، سخت تر و شکل پذیرتر، یکی از مطمئن ترین تکنیک های مقاوم سازی محسوب می شود و در سازه های صنعتی، ساختمان های حساس، پروژه های بازسازی سنگین و سازه های لرزه خیز، استفاده فراوانی دارد.

تقویت تیرآهن با سیستم های پیش تنیده؛ مخصوص پروژه های حساس

تقویت تیرآهن با سیستم های پیش تنیده یکی از پیشرفته ترین و دقیق ترین روش های افزایش ظرفیت اعضای فولادی است و معمولاً زمانی استفاده می شود که تیر نیاز به اصلاح رفتاری عمیق و کنترل شده داشته باشد. در این روش، از کابل ها یا ورق های فولادی پیش تنیده استفاده می شود؛ یعنی قبل از آنکه تیر تحت بارهای واقعی قرار بگیرد، مقداری نیروی اولیه در این کابل ها یا ورق ها ایجاد می شود و این نیرو به تیر منتقل می شود.

فرایند کار به این صورت آغاز می شود که ابتدا محل عبور کابل ها یا محل نصب ورق ها مشخص می شود و سپس سیستم مهاری در دو انتهای تیر نصب می گردد. این مهارها هستند که قرار است کشش اولیه را در کابل یا ورق نگه دارند. پس از نصب مهارها، کابل یا ورق فولادی تحت تنش اولیه قرار می گیرد و این تنش کنترل شده، در تیر اثر می گذارد. نیروی اولیه ای که ایجاد می شود، باعث می شود بخش هایی از تیر که در حالت عادی تحت کشش قرار می گرفتند، حالا قبل از بارگذاری واقعی در وضعیت فشاری قرار گیرند. این تغییر وضعیت تنش، رفتار تیر را در ادامه بارگذاری به شکل قابل توجهی تغییر می دهد.

در اجرای این سیستم، دقت بسیار بالایی لازم است. مرحله تنظیم تنش اولیه یکی از حساس ترین قسمت هاست و باید با ابزار دقیق، گیج های اندازه گیری و مراحل کنترل شده انجام شود. کوچک ترین خطا در این مرحله می تواند باعث شود نیرو به درستی در تیر توزیع نشود یا رفتار تیر مطابق انتظار نباشد. به همین دلیل این روش اغلب توسط تیم های متخصص و در پروژه هایی با نیازهای فنی بالا اجرا می شود.

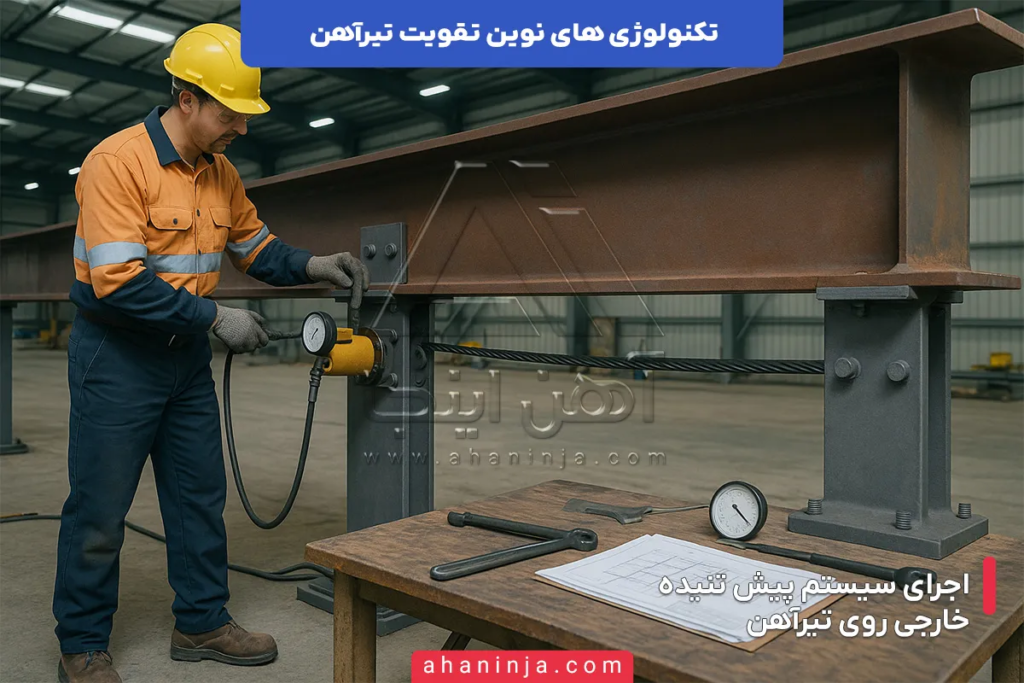

در برخی پروژه ها، از کابل های پیش تنیده خارجی استفاده می شود؛ یعنی کابل ها داخل تیر قرار نمی گیرند بلکه بیرون تیر نصب می شوند و به وسیله مهارها نیرو را منتقل می کنند. در برخی دیگر، از ورق های فولادی پیش تنیده استفاده می شود که روی بال تحتانی یا بخش های خاص تیر قرار می گیرند و پس از اعمال کشش، به تیر متصل می شوند. هر دو روش با یک هدف مشترک انجام می شوند: اعمال نیروی اولیه و تغییر وضعیت تنش تیر قبل از اینکه تحت بار نهایی قرار گیرد.

یکی از نکات مهم در اجرای این روش، رسیدن به یک پیوستگی رفتاری بین سیستم پیش تنیده و تیرآهن است. کابل یا ورق پس از تنیده شدن باید بتواند نیرو را به شکل یکنواخت و مطمئن به تیر منتقل کند. به همین دلیل، طراحی مهارها، نوع اتصال، طول کابل، مقدار تنش اولیه و شرایط نصب همگی با محاسبات بسیار دقیق انجام می شوند.

در پروژه هایی که از این روش استفاده می شود، معمولا تیرها به دلیل شرایط دهانه، بارهای خاص یا نیازهای سازه ای، نیازمند اصلاح رفتار هستند. با اجرای پیش تنیدگی، رفتار تیر در برابر خمش و تغییر شکل، قابل کنترل تر می شود و توزیع تنش در عضو شکل مناسب تری پیدا می کند. از آنجایی که این روش با اعمال نیرو به صورت «پیش از بارگذاری» انجام می شود، تغییراتی که ایجاد می کند از ابتدا در کل طول عضو تأثیرگذار است و تیر با یک وضعیت تنشی جدید وارد مرحله بهره برداری می شود.

در نهایت، تقویت تیرآهن با سیستم های پیش تنیده یکی از دقیق ترین شیوه های اصلاح رفتار اعضای فولادی است؛ روشی که نیاز به محاسبات مهندسی سطح بالا، کنترل اجرای سختگیرانه و تجهیزات تخصصی دارد. این دقت و حساسیت باعث شده پیش تنیدگی بیشتر در پروژه هایی استفاده شود که رفتار تیر باید کاملاً کنترل شده و قابل پیش بینی باشد و کوچک ترین خطا در عملکرد عضو قابل قبول نیست.

این روش کجاها استفاده می شود؟

• در تیرهایی که نیاز به اصلاح دقیق رفتار خمشی دارند
  زمانی که تیرآهن باید تحت خمش های قابل توجه عملکرد کنترل شده ای داشته باشد و تغییر شکل آن باید از ابتدا مدیریت شود، پیش تنیدگی به دلیل اعمال نیروی اولیه، امکان تنظیم دقیق رفتار خمشی تیر را فراهم می کند. این موضوع در تیرهایی که نسبت دهانه به ارتفاع زیاد دارند یا در مرحله بهره برداری حساسیت بالایی دارند اهمیت ویژه ای پیدا می کند.
• در اعضایی که تغییر شکل آنها باید از ابتدا کنترل شود
  در برخی سازه ها کوچک ترین مقدار افتادگی یا تغییر شکل می تواند مشکل ساز باشد. پیش تنیدگی با اعمال تنش اولیه باعث می شود تیر در وضعیتی قرار گیرد که خیز اولیه خنثی شده و رفتار عضو از همان آغاز بهره برداری پایدارتر باشد. این استفاده زمانی مطرح است که کنترل شکل تیر اهمیت بیشتری نسبت به افزایش ساده ظرفیت داشته باشد.
• در تیرهایی که تحت بارهای تکراری قرار می گیرند
  تیرهایی که مکرراً تحت بارهای رفت و برگشتی یا بارهای چرخه ای قرار می گیرند، در طول زمان دچار تغییر رفتار می شوند. استفاده از سیستم پیش تنیده کمک می کند وضعیت تنش تیر قبل از ورود به بارگذاری واقعی تنظیم شود و عملکرد تیر در برابر این بارهای تکرارشونده، یکنواخت تر و قابل مدیریت باشد.
• در سازه هایی که نیاز به دقت بالا در توزیع نیرو دارند
  تیرهایی که در مسیر بارهای مهم قرار دارند یا باید نیرو را به شکل مشخص و حساب شده منتقل کنند، به مهارتی نیاز دارند که بتوان وضعیت تنش آنها را از ابتدا تنظیم کرد. سیستم های پیش تنیده این امکان را فراهم می کنند که توزیع نیرو در تیر به شکل بسیار دقیق تر شکل گیرد و تیر در یک وضعیت کنترل شده وارد مرحله تحمل بار شود.
• در اعضایی که ضعف موضعی ندارند اما نیاز به اصلاح کلی رفتار دارند
  گاهی تیرآهن از نظر سطح مقطع، خوردگی یا آسیب موضعی مشکلی ندارد، اما رفتار کلی آن تحت بارگذاری مناسب نیست. پیش تنیدگی در چنین شرایطی بدون آنکه تغییرات سنگین یا مقاطع اضافی نیاز داشته باشد، رفتار کلی تیر را اصلاح می کند و آن را به یک عضو سازه ای قابل اطمینان تر تبدیل می کند.

مزایا

1. ایجاد وضعیت تنشی کنترل شده قبل از بارگذاری واقعی
   با اعمال کشش اولیه در کابل ها یا ورق های پیش تنیده، تیرآهن قبل از اینکه تحت بارهای اصلی قرار بگیرد در یک وضعیت تنشی پایدار قرار می گیرد. این پیش تنظیم باعث می شود تیر در مرحله بهره برداری رفتار نرم تر، قابل پیش بینی تر و کنترل شده تری داشته باشد.
2. کاهش تنش های کششی در ناحیه تحتانی تیر
   اعمال نیروی اولیه باعث می شود بخش هایی از تیر که معمولا در برابر کشش ضعف دارند، در حالت فشاری قرار بگیرند. این جابجایی تنش کمک می کند تیر دیرتر وارد محدوده کششی بحرانی شود و رفتار خمشی آن در بازه بزرگ تری پایدار بماند.
3. بهبود عملکرد تیر در برابر تغییر شکل
   پیش تنیدگی امکان می دهد مقدار خیز اولیه تیر تا حد قابل توجهی اصلاح شود. این موضوع برای تیرهایی با دهانه بلند یا تیرهایی که حساسیت زیادی نسبت به تغییر شکل دارند بسیار مهم است. در نتیجه تیر با وضعیت هندسی مناسب تری وارد مرحله بهره برداری می شود.
4. افزایش ظرفیت تحمل نیرو بدون اضافه کردن مقطع سنگین
   سیستم های پیش تنیده بدون نیاز به اضافه کردن ورق ها یا مقاطع حجیم، توان تیرآهن را بالا می برند. این روش با اعمال نیروی اولیه در کابل یا ورق، تیر را برای تحمل نیروهای بیشتر آماده می کند و باعث می شود عضو فولادی بدون افزایش محسوس وزن، ظرفیت بالاتری پیدا کند.
5. ایجاد یک رفتار یکنواخت تر تحت بارهای تکرار شونده
   در تیرهایی که تحت بارهای چرخه ای و رفت و برگشتی قرار می گیرند، توزیع تنش پس از پیش تنیدگی یکنواخت تر می شود. این یکنواختی باعث طولانی تر شدن عمر عضو و کاهش حساسیت آن نسبت به تغییرات عملکردی در طول زمان می شود.
6. کاهش تمرکز تنش در نقاط حساس تیر
   استفاده از پیش تنیدگی باعث توزیع بهتر نیرو در طول تیر می شود و از ایجاد تمرکز تنش در نقاطی مانند محل اتصال، نواحی نزدیک تکیه گاه یا نقاط ضعف جلوگیری می کند. تیر با توزیع نیروی متعادل تری کار می کند و عملکرد کلی آن متعادل تر می شود.

تقویت تیرآهن با نبشی و تسمه؛ ساده اما کاربردی

تقویت تیرآهن با نبشی و تسمه فولادی یکی از ساده ترین و قابل کنترل ترین روش های افزایش توان عضو است و معمولا در شرایطی استفاده می شود که نیاز به اصلاح رفتار تیر بدون مداخله سنگین وجود دارد. در این شیوه، قطعاتی مثل نبشی یا تسمه در بخش هایی از تیر که دچار ضعف یا فشار زیاد هستند نصب می شوند و به کمک اتصال مناسب، به بخشی از مقطع تیر تبدیل می شوند.

در آغاز اجرای این روش، ابتدا تیرآهن بررسی می شود تا مشخص شود کدام قسمت نیاز به تقویت دارد. اگر تیر دچار تابیدگی، خم شدگی یا تغییر شکل جزیی شده باشد، نبشی یا تسمه به عنوان یک لایه تقویتی روی همان قسمت قرار می گیرد تا سختی موضعی افزایش پیدا کند. در مواردی که مشکل تیر در امتداد جان یا بال باشد، نبشی یا تسمه دقیقا در راستای همان ناحیه نصب می شود تا رفتار تیر در برابر نیروهای وارد شده اصلاح شود.

نصب قطعات تقویتی معمولا با جوشکاری یا پیچ های پر مقاومت انجام می شود. اگر از جوش استفاده شود، قطعات کاملا با سطح تیر یکپارچه می شوند و انتقال نیرو بین تیر و عضو تقویتی به شکل پیوسته انجام می گیرد. اگر از پیچ استفاده شود، قطعات امکان باز شدن یا تعویض دارند و این ویژگی برای سازه هایی که ممکن است در آینده نیاز به اصلاح دوباره داشته باشند مفید است.

یکی از نکات مهم در اجرای این روش، قرارگیری درست نبشی یا تسمه است. قطعه باید دقیقا در مسیر تنش های اصلی تیر قرار بگیرد تا بتواند رفتار عضو را اصلاح کند. برای مثال اگر ضعف تیر بیشتر در ناحیه بالا باشد، قطعه در امتداد همان بخش نصب می شود و اگر مشکل نزدیک تکیه گاه باشد، نبشی یا تسمه در همان محدوده قرار می گیرد. این هماهنگی میان محل پیامد بار و محل تقویت، دلیل اصلی تأثیرگذاری این روش است.

روش تقویت با نبشی و تسمه به دلیل نیاز نداشتن به تجهیزات پیچیده و امکان اجرا در فضاهای محدود، در بسیاری از پروژه هایی که تیر در دسترس است به راحتی انجام می شود. مراحل آماده سازی نیز ساده تر از بسیاری از روش های تقویتی سنگین تر است؛ کافی است سطح تیر تمیز شده و قطعه تقویتی با شکل دقیق و اندازه مناسب آماده شود.

پس از نصب، تیر و قطعه تقویتی مانند یک مجموعه مشترک عمل می کنند. نیروها میان تیر و نبشی یا تسمه تقسیم می شوند و این تقسیم نیرو باعث می شود بخش های ضعیف تیر کمتر تحت فشار قرار گیرند. به همین دلیل است که این روش در اصلاح رفتار تیرهایی که دچار تابیدگی موضعی، تغییر شکل کوچک، فشار ناحیه ای یا کاهش سختی محدود شده اند، یکی از راه حل های ساده و مؤثر به شمار می رود.

تسمه آهنی چیست و چه ویژگی هایی دارد؟

در دنیای ساخت و ساز و صنایع فلزی، تسمه آهنی یکی از پرکاربردترین و در عین حال ساده‌ترین مقاطع فولادی است. شاید در نگاه اول فقط یک نوار تخت از فلز به نظر برسد، اما همین مقطع ساده نقش مهمی در استحکام سازه‌ها، ساخت قطعات صنعتی و حتی آثار هنری فلزی دارد، در این مقاله به تسمه آهنی، ویژگی ها و کاربرد های آن در صنعت می پردازیم:

بیشتر بخوانید

این روش در چه شرایطی مناسب است؟

1. وقتی ضعف تیر محدود و موضعی باشد
   در بسیاری از سازه ها ضعف تیرآهن فقط در یک نقطه مشخص دیده می شود؛ مثلا خم شدگی جزئی در وسط دهانه، موج برداشتن یک قسمت کوچک از جان، یا تغییر شکل ناشی از فشار موضعی. در چنین شرایطی، استفاده از نبشی یا تسمه فولادی بهترین انتخاب است، چون دقیقا همان بخش ضعیف شده را پوشش می دهد و بدون نیاز به مداخله های سنگین، رفتار تیر را به حالت طبیعی برمی گرداند.
2. زمانی که نیاز به مداخله سبک و بدون تخریب باشد
   در ساختمان هایی که در حال استفاده هستند و امکان تعطیلی یا تخریب بخش های اصلی وجود ندارد، نصب نبشی و تسمه یکی از قابل اجرا ترین راه هاست. این روش نه صدا و آلودگی زیادی دارد و نه نیاز به تجهیزات سنگین. به همین دلیل، در محیط هایی مثل انبارها، کارگاه ها، سالن های تولید و حتی ساختمان های مسکونی، اجرا شدن آن بسیار ساده و کم مزاحمت است.
3. وقتی تیر نیاز به افزایش سختی موضعی داشته باشد
   گاهی تیرآهن در برابر بارهای وارده مشکل مقاومت ندارد اما سختی موضعی آن ناکافی است؛ یعنی آن بخش از تیر راحت تر از سایر قسمت ها خم می شود یا تغییر شکل می دهد. در این حالت، اضافه کردن یک نبشی یا تسمه در امتداد همان بخش، سختی تیر را در همان نقطه بالا می برد و باعث می شود نیروها بهتر توزیع شوند.
4. زمانی که تیر دچار تابیدگی یا انحراف جزئی شده باشد
   در تیرهایی که به مرور زمان یا به دلیل بارگذاری نامتقارن دچار پیچش، تابیدگی یا انحراف خفیف شده اند، استفاده از نبشی یا تسمه باعث اصلاح شکل تیر و برگشتن آن به مسیر درست می شود. این کار بدون نیاز به بازسازی کامل تیر انجام می گیرد و رفتار عضو را پایدار می کند.
5. در سازه هایی که فضای اجرایی محدود است
   در بسیاری از ساختمان ها به خصوص سازه های قدیمی دسترسی به تیرها سخت است یا فضای کافی برای اضافه کردن ورق، ژاکت یا سیستم های پیشرفته وجود ندارد. نبشی و تسمه به دلیل ابعاد کوچک و انعطاف در جایگذاری، در چنین فضاهایی بهترین گزینه برای تقویت تیرآهن محسوب می شوند.
6. وقتی نیاز به یک راه حل اقتصادی و سریع باشد
   در پروژه هایی که محدودیت بودجه وجود دارد یا زمان اجرای عملیات کم است، تقویت با نبشی و تسمه یکی از عملی ترین انتخاب هاست. این روش بدون افزایش قابل توجه هزینه، امکان اصلاح رفتار تیر و بازگرداندن آن به سطح ایمنی قابل قبول را فراهم می کند و برای بسیاری از پروژه های تعمیراتی و نگهداری بهترین گزینه است.

جدول مقایسه روش های تقویت تیرآهن

در این جدول، مهم ترین روش های تقویت تیرآهن در کنار یکدیگر قرار گرفته اند تا بتوان تفاوت ها را در یک نگاه بررسی کرد. مقایسه براساس رفتار واقعی این روش ها در پروژه ها، میزان مداخله اجرایی، وزن اضافه شده، سرعت اجرا و میزان اثرگذاری انجام شده است:

تاثیر انتخاب روش بر رفتار سازه در زلزله

در سازه هایی که در مناطق زلزله خیز قرار دارند، انتخاب روش تقویت فقط یک تصمیم فنی نیست؛ بلکه تاثیر مستقیم روی ایمنی جان ساکنان دارد:

• تاثیر FRP بر عملکرد لرزه ای
  FRP به دلیل وزن بسیار کم، هیچ بار مرده قابل توجهی به سازه اضافه نمی کند و این یعنی نیروهای جانبی زلزله افزایش پیدا نمی کنند. این موضوع یک مزیت مهم در سازه های قدیمی است که ظرفیت جانبی محدودی دارند. لایه های FRP تنش کششی تیر را بهتر کنترل می کنند و بدون اینکه تیر خشک و خیلی سخت شود، آن را منعطف تر و شکل پذیرتر می کنند. در زلزله، شکل پذیری دقیقا همان چیزی است که از فرو ریزش ناگهانی جلوگیری می کند.
  رفتار تیر پس از تقویت با FRP معمولاً “نرم اما مقاوم” است؛ یعنی می تواند انرژی بیشتری جذب کند، بدون اینکه در همان لحظه اول دچار شکست شود. این ویژگی مخصوصا برای دهانه های بلند و تیرهای حساس، عملکرد لرزه ای سازه را قابل توجه بهبود می دهد.
• تاثیر ورق فولادی بر رفتار سازه در زلزله
  استفاده از ورق فولادی باعث افزایش واضح سختی و مقاومت خمشی و برشی تیرآهن می شود. سختی بیشتر باعث می شود تیر در زمان زلزله تغییر شکل های کنترل شده تر داشته باشد و به سرعت وارد محدوده آسیب نشود.
  اما یک نکته مهم وجود دارد: اضافه شدن ورق فولادی یعنی وزن سازه افزایش پیدا می کند. افزایش وزن، مخصوصا در طبقات بالا، می تواند باعث افزایش نیروی زلزله شود. بنابراین این روش باید با محاسبات لرزه ای دقیق همراه باشد تا سختی اضافه شده به سازه، متناسب با ظرفیت آن باشد.
  اگر به درستی طراحی شود، ورق فولادی می تواند تیر را تبدیل به یک عضو بسیار مقاوم و پایدار در برابر خمش، برش و نیروهای جانبی کند.
• تاثیر ژاکت فولادی بر عملکرد لرزه ای سازه
  ژاکت فولادی به دلیل اینکه مقطع تیر را کاملاً بزرگ تر می کند و سطوح فولادی بیشتری به آن اضافه می کند، تأثیر بسیار قدرتمندی در افزایش شکل پذیری، سختی جانبی، مقاومت برشی و مقاومت خمشی دارد.
  در زلزله، اعضایی که شکل پذیری بالا دارند، دیرتر به مرحله شکست می رسند و انرژی بیشتری جذب می کنند. ژاکت فولادی این توان را در تیر چند برابر می کند و آن را تبدیل به یک عضو مقاوم در برابر نیروهای ترکیبی زلزله (برش، خمش، پیچش) می سازد.
  نکته قابل توجه این است که ژاکت فولادی وزن قابل توجهی اضافه می کند و این موضوع باید با طراحی لرزه ای تطبیق داده شود. در سازه های قدیمی که ضعف جدی دارند، این روش یکی از بهترین و قوی ترین گزینه هاست.
• تاثیر سیستم های پیش تنیده بر رفتار لرزه ای
  سیستم پیش تنیده قبل از وقوع زلزله، وضعیت تنش تیر را به یک حالت کنترل شده و بهینه می رساند. وقتی نیروی اولیه از طریق کابل یا ورق پیش تنیده به تیر منتقل می شود، تیر در مقابل خمش و تغییر شکل، ظرفیت بیشتری پیدا می کند و در هنگام زلزله دیرتر به نقطه تسلیم می رسد.
  از آنجایی که توزیع تنش در طول تیر یکنواخت تر می شود، عضو در برابر بارهای رفت و برگشتی زلزله رفتار پایدارتر و قابل پیش بینی تری خواهد داشت. این ویژگی باعث کاهش خطر شکست ناگهانی و افزایش توان تیر برای تحمل چرخه های متعدد لرزه ای می شود.
  این روش برای پروژه هایی که کوچک ترین تغییر رفتار لرزه ای اهمیت دارد، بسیار مناسب است.
• تاثیر نبشی و تسمه فولادی بر رفتار لرزه ای
  نبشی و تسمه تاثیر مستقیم روی نقاط ضعیف تیر دارند. در بسیاری از سازه ها آسیب لرزه ای از یک نقطه خاص شروع می شود؛ مثلا موج برداشتن جان، باز شدن یک ترک کوچک یا ضعف در نزدیکی تکیه گاه. اضافه کردن نبشی یا تسمه روی همان نقطه باعث می شود آن بخش سخت تر و پایدارتر شود و در زمان زلزله، دیگر به عنوان نقطه شروع شکست عمل نکند.
  این روش افزایش سختی کلی زیادی ایجاد نمی کند، اما از شکست های موضعی جلوگیری می کند و کمک می کند رفتار تیر در زلزله متعادل تر باقی بماند. برای سازه هایی که مشکل موضعی دارند اما نیازی به تقویت عمیق ندارند، این روش تأثیر خوبی روی پایداری لرزه ای دارد.

جمع بندی

اگر تیرآهن ساختمان شما دچار خوردگی، ضعف طراحی، افزایش بار یا نیاز به مقاوم سازی لرزه ای شده، لازم نیست نگران تخریب و بازسازی سنگین باشید. امروز مجموعه ای از تکنولوژی های نوین تقویت تیرآهن وجود دارد که می توانند مشکل را سریع، استاندارد و اقتصادی حل کنند. از FRP سبک و سریع گرفته تا ژاکت فولادی قدرتمند و سیستم های پیش تنیده حرفه ای، هر روش جایگاه خودش را دارد و اگر با شناخت درست انتخاب شود، می تواند عمر سازه را چند دهه افزایش دهد.
