روش های تشخیص تیرآهن دست دوم سالم
در خیلی از پروژه ها، به ویژه پروژه های عمرانی با بودجه محدود یا سازه های موقت، استفاده از تیرآهن دست دوم یک انتخاب اقتصادی و کاربردی است. اما پشت این انتخاب یک نگرانی مهم وجود دارد: چطور می توان تشخیص تیرآهن دست دوم سالم را با اطمینان انجام داد؟ تشخیص سلامت تیرآهنی که قبلاً در یک سازه دیگر استفاده شده، فقط نگاه کردن به ظاهر آن نیست. بعضی ایرادها مثل ترک داخلی، کاهش ضخامت، تاب برداشتن، خستگی فلز یا جوشکاری های قدیمی ضعیف فقط با بررسی دقیق قابل تشخیص هستند. در پروژه های واقعی، مجریان بار ها با مواردی مواجه شده اند که یک تیرآهن ظاهراً سالم، در تست های دقیق نقص های مهمی داشته است. همین مسئله اهمیت بررسی فنی و اصولی را چند برابر می کند.
«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمتها را بهصورت لحظهای، معتبر و شفاف در اختیار شما قرار دادهایم، بنابراین پیشنهاد میکنیم سری به صفحه قیمت تیرآهن بزنید.»
در این مقاله، همه چیز درباره روش های دقیق و اصولی تشخیص تیرآهن دست دوم سالم را توضیح می دهیم تا انتخابی آگاهانه و مطمئن داشته باشید، پس در ادامه با اهن اینجا همراه باشید.
روش های اصلی تشخیص تیرآهن دست دوم سالم
وقتی صحبت از تشخیص تیرآهن دست دوم سالم می شود، اول از همه سر و کارمان با چیزهایی است که خیلی ساده به چشم می آیند اما اتفاقاً بیشترین اطلاعات را از حال و روز مقطع به ما می دهند. ظاهر تیر، نوع زنگ زدگی، وجود ترک های ریز، میزان تاب خوردگی یا حتی شکل برش های قبلی هرکدام داستانی واقعی از گذشته تیرآهن تعریف می کنند. گاهی یک خط سطحی چیز مهمی نیست و گاهی همان خط نشان می دهد تیر قبلاً زیر فشار بوده. همین نشانه های کوچک کمک می کنند بفهمیم تیرآهن هنوز قابل اعتماد است یا بهتر است کنار گذاشته شود:

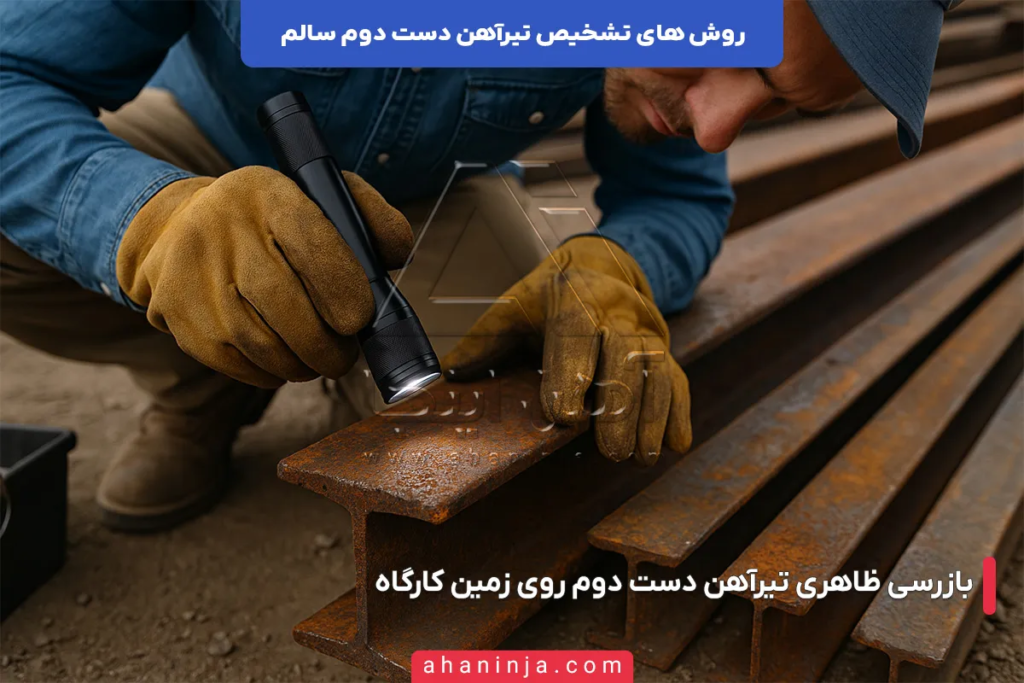

بررسی ظاهری سطح تیرآهن
در مرحله ارزیابی اولیه، ظاهر تیرآهن اطلاعات بسیار ارزشمندی درباره سلامت و سابقه مصرف آن می دهد. هر تغییری روی سطح تیر می تواند نشانه یک اتفاق گذشته باشد؛ اتفاقی که گاهی کوچک و قابل چشم پوشی است و گاهی آن قدر مهم است که تیرآهن را از چرخه استفاده خارج می کند. موارد زیر مهم ترین نکاتی هستند که باید با دقت بررسی شوند:
- میزان زنگ زدگی سطحی
زنگ زدگی همیشه به معنی خرابی نیست. در بسیاری از تیرآهن های دست دوم، وجود یک لایه زنگ سطحی سبک کاملاً طبیعی است و حتی به دلیل شرایط انبارداری اتفاق می افتد. اما اگر زنگ به شکل پوسته شده، عمیق یا همراه با خوردگی دیده شود، یعنی بخشی از ضخامت بال یا جان تیرآهن کم شده و مقاومت آن کاهش پیدا کرده است. مشاهده گودشدگی یا فرورفتگی های ناشی از زنگ عمیق یک هشدار جدی است که نباید نادیده گرفته شود. - وجود ترک های سطحی یا موضعی
ترک های ریز معمولاً نتیجه ضربه، خمش ناگهانی یا بارگذاری فراتر از حد مجاز هستند. در نگاه اول شاید این ترک ها کوچک به نظر برسند، اما در واقع نشان دهنده ضعف ساختاری و احتمال پیشرفت آنها در بارگذاری های بعدی هستند. ترک های طولی یا عرضی که حتی با چشم غیرمسلح قابل مشاهده اند، معمولاً به معنی این است که تیرآهن سابقه فشار بیش از حد یا ضربه سنگین داشته است. - تاب یا خم شدگی در طول تیرآهن
یکی از مهم ترین نشانه های آسیب، تاب برداشتن تیرآهن است. اگر تیر در تمام طول خود صاف نباشد و حتی چند میلیمتر انحنا داشته باشد، این موضوع می تواند هنگام نصب باعث مشکلات جدی شود. تیرآهن تاب دار معمولاً در گذشته دچار بارگذاری نامتقارن یا ضربه بوده و تغییر شکل آن دائمی شده است. چنین تیرآهنی در سازه های اصلی مثل ستون یا تیرهای باربر توصیه نمی شود. - آثار برش یا جوشکاری قدیمی
تیرآهن های دست دوم اغلب یک یا چند بار برشکاری شده اند. لبه های برش اگر با دستگاه مناسب انجام نشده باشند، معمولاً لبه های ناصاف، موج دار یا سوخته دارند که نشان می دهد برش غیر اصولی بوده است. همچنین وجود نشانه های جوش کاری قدیمی مثل سوختگی، اضافه جوش، یا بریدگی موضعی بیانگر این است که تیر قبلاً وصله شده یا بخشی از آن تعمیر شده است. این نقاط جوش، نواحی حساس و مستعد ترک محسوب می شوند. - بررسی یکنواختی رنگ و بافت سطح
سطحی که به صورت طبیعی فرسوده شده باشد، بافتی همگن و قابل پیش بینی دارد. اما اگر بخش هایی از تیرآهن تیره تر، روشن تر، یا دارای لکه های غیر طبیعی باشند، احتمال دارد آن قسمت ها آسیب دیده، حرارت دیده یا تحت بار غیر معمول قرار گرفته باشند. رنگ غیر یکنواخت گاهی نشانه سوختگی یا گرم شدن بیش از حد در یک ناحیه خاص است. - نشانه های ضربه و فرورفتگی
برخورد اجسام سنگین یا افتادن تیرآهن از ارتفاع معمولاً فرورفتگی، له شدگی یا خط های عمیق روی سطح ایجاد می کنند. این آثار ظاهری هرچند کوچک، می توانند مقاومت مقطع را در برابر خمش یا برش کاهش دهند و به خصوص در بخش بال تیرآهن بسیار مهم هستند.
بررسی دقیق این موارد باعث می شود قبل از هر تست تخصصی، یک تصویر واقعی از وضعیت تیرآهن داشته باشید. ظاهر سطح یکی از صادق ترین نشانه هاست؛ چون معمولاً اثر هیچ آسیبی را پنهان نمی کند.
تیرآهن از مهمترین و پرکاربردترین مقاطع فولادی در ساخت سازههای فلزی است که وظیفه انتقال بارهای خمشی و برشی را بر عهده دارد، شناخت دقیق اجزای تشکیل دهنده تیرآهن و آگاهی از نحوه نامگذاری استاندارد آن، برای مهندسان عمران، مجریان پروژهها و خریداران فولاد اهمیت زیادی دارد، در این مقاله به اجزای تشکیل دهنده تیرآهن می پردازیم:
بیشتر بخوانیدبررسی ابعادی تیرآهن دست دوم

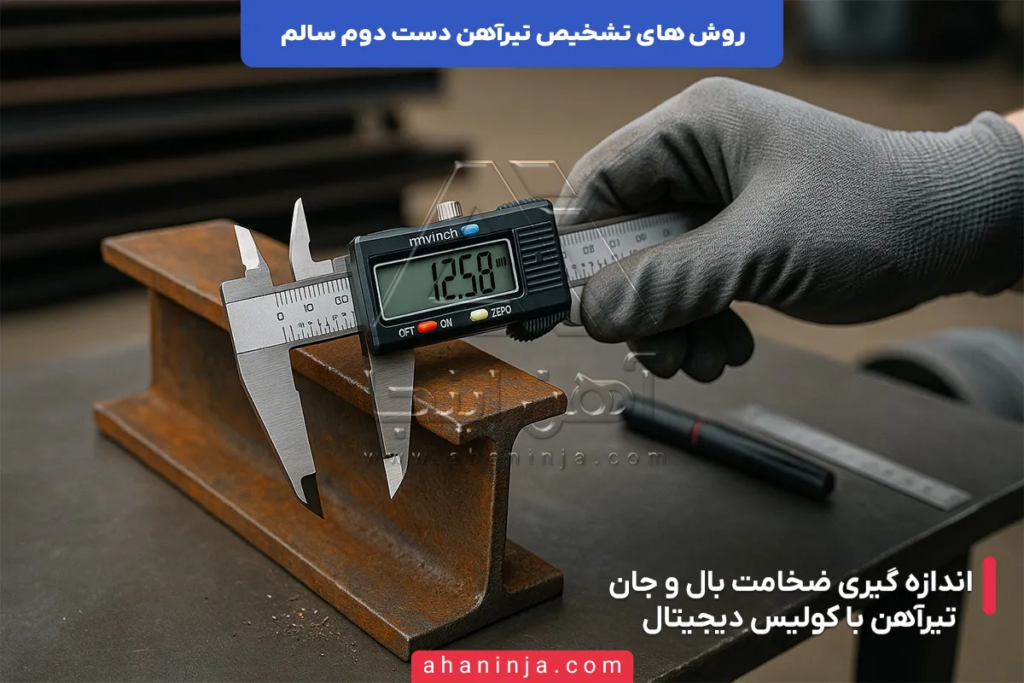

ارزیابی ابعادی یکی از مهم ترین بخش های تشخیص تیرآهن دست دوم سالم است، چون بسیاری از ایرادهای داخلی یا سابقه مصرف ناصحیح، خودش را در تغییرات ابعادی نشان می دهد. تیرآهنی که در ظاهر سالم به نظر می رسد، ممکن است از نظر اندازه، ضخامت یا تقارن دچار مشکل باشد و همین مسئله در آینده باعث ضعف سازه ای شود. بررسی ابعادی کمک می کند مطمئن شوید مقطعی که انتخاب می کنید هنوز مطابق استاندارد است و از نظر مقاومت خمشی و برشی قابل اعتماد است:
- اندازه گیری ارتفاع تیرآهن و مقایسه با مقدار استاندارد
ارتفاع تیرآهن، اولین پارامتر کلیدی در سلامت آن است. تیرآهن استاندارد باید دقیقاً مطابق جدول اشتال باشد؛ اما در تیرآهن های دست دوم ممکن است به دلیل خوردگی عمیق، ضربه، تنش های طولانی یا حتی تولید غیراستاندارد، ارتفاع واقعی چند میلیمتر کمتر شده باشد. کاهش ارتفاع هرچند کم، باعث کاهش ممان اینرسی شده و مقاومت تیر را در برابر خمش کاهش می دهد. اندازه گیری ارتفاع باید در چند نقطه انجام شود تا تاب یا کاهش ارتفاع موضعی مشخص شود. - اندازه گیری ضخامت بال تیرآهن با کولیس یا میکرومتر دقیق
ضخامت بال یکی از مهم ترین بخش ها برای تحمل بار خمشی است. در تیرآهن های دست دوم اغلب نقاطی دیده می شود که در اثر اصطکاک، زنگ زدگی یا ضربه، ضخامت بال کمتر شده است. این کاهش ضخامت حتی اگر یک میلیمتر باشد، مستقیماً روی عملکرد تیر اثر دارد. ضخامت بال باید در بخش های مختلف، مخصوصاً نزدیک لبه ها و نواحی مشکوک، اندازه گیری شود. هر اختلاف بین اندازه واقعی و مقدار استاندارد نشانه کاهش مقاومت مقطع است. - اندازه گیری ضخامت جان تیرآهن و بررسی یکنواختی آن
جان تیرآهن نقش اصلی را در تحمل نیروهای برشی دارد. اگر جان در اثر زنگ زدگی عمیق، ضربه یا فشارهای قبلی ضعیف شده باشد، تیرآهن هنگام بارگذاری شدید دچار برش موضعی می شود. کاهش ضخامت جان معمولاً از روی تغییر رنگ، فرورفتگی یا زنگ زدگی عمیق قابل حدس است، اما برای اطمینان باید حتماً با ابزار دقیق اندازه گیری شود. اختلاف ضخامت بین بالا و پایین جان یا بی نظمی در اندازه ها بیانگر آسیب موضعی یا کیفیت پایین در تولید اولیه است. - بررسی زاویه اتصال بال و جان تیرآهن
زاویه ای که بال و جان تیرآهن تشکیل می دهند، باید کاملاً قائم و مطابق استاندارد باشد. هرگونه باز شدگی، بسته شدگی یا شکم دادن این زاویه، معمولاً نشانه تغییر شکل ناشی از فشار زیاد یا ضربه است. این مشکل باعث می شود تیر هنگام نصب به خوبی مهار نشود و تمرکز تنش در نقاط خاص ایجاد شود. - کنترل دقیق تقارن بال ها نسبت به یکدیگر
بال های تیرآهن باید از نظر ضخامت، طول و زاویه به صورت متقارن باشند. در تیرآهن های دست دوم ممکن است یکی از بال ها بر اثر برخورد با جسم سخت، بارگذاری شدید یا عملیات نامناسب انبارداری دچار خمش یا له شدگی شده باشد. عدم تقارن بال ها عملکرد خمشی تیر را مختل می کند و باعث می شود رفتار تیر تحت بارهای عمودی و جانبی غیر قابل پیش بینی شود. - بررسی صاف بودن سطح بال ها در طول تیر
سطح بال باید در تمام طول تیرآهن صاف باشد. هرگونه فرورفتگی، برجستگی، موج یا تغییر سطح معمولاً نشان دهنده فشار نقطه ای یا ضربه در گذشته است. این ناهمواری ها ممکن است هنگام نصب تیر روی نشیمن یا صفحه ستون، باعث ایجاد لقی یا تمرکز تنش شوند. - اندازه گیری طول تیرآهن و بررسی اختلافات غیر معمول
طول تیرآهن های دست دوم گاهی به دلیل بریدگی قبلی، ضربه یا حتی نصب در سازه های موقت کمی کوتاه تر از مقدار اسمی است. اگر طول تیرآهن کمتر از مقدار مورد انتظار باشد، ممکن است در پروژه جدید امکان نشست صحیح یا تکیه گاه مناسب وجود نداشته باشد. با متر دقیق باید طول تیر در دو لبه بال و طول جان اندازه گیری شود تا اختلاف احتمالی مشخص شود. - کنترل اعوجاج طولی و بررسی هم راستا بودن تیرآهن
هرگونه انحراف در راستای تیر، مثل قوس طولی، پیچیدگی یا انحراف جانبی، از آسیب های مهم محسوب می شود. این تغییرات معمولاً در اثر بارگذاری شدید یا انبارداری نامناسب ایجاد می شوند. اعوجاج طولی باعث می شود تیر در هنگام نصب به سختی در راستای سازه قرار گیرد و تراز بندی را دشوار کند. همچنین این موضوع دقت اجرای سازه را کاهش می دهد و رفتار سازه ای تیر را غیر استاندارد می کند.
بررسی کامل این موارد کمک می کند مطمئن شوید تیرآهن فقط از نظر ظاهری سالم نیست، بلکه از نظر استانداردهای ابعادی، تقارن، ضخامت و هم راستایی نیز در وضعیت قابل قبول قرار دارد. هر میلیمتر اختلاف در ابعاد می تواند در عملکرد نهایی سازه تاثیر مستقیم بگذارد، بنابراین این مرحله از بررسی اهمیت بسیار بالایی دارد.

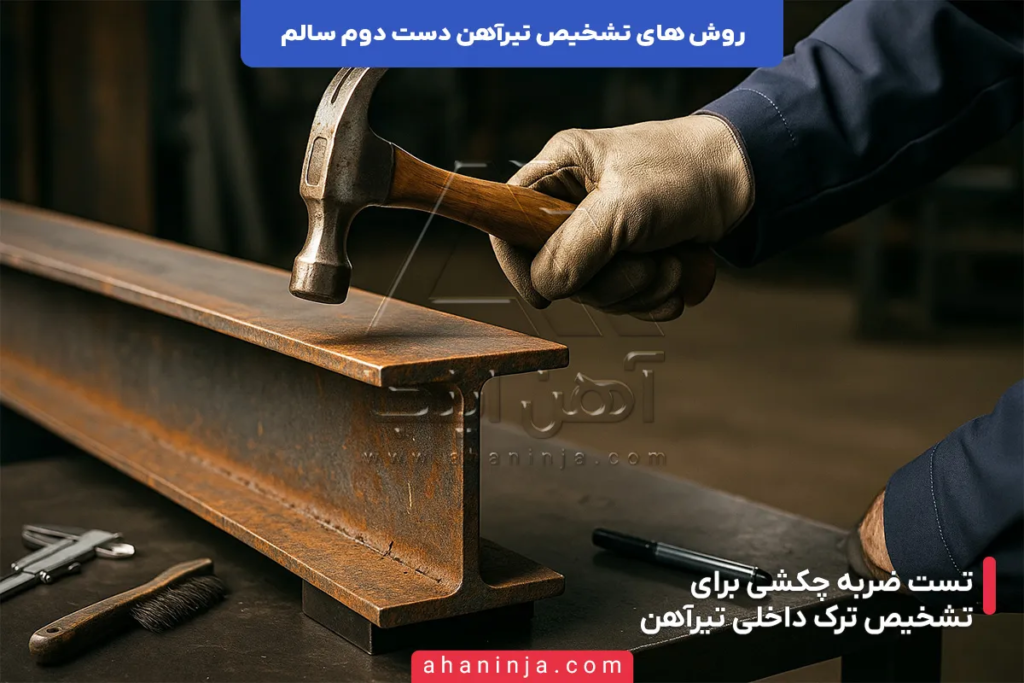

تست صوتی (ضربه چکشی) برای تشخیص ترک داخلی
تست صوتی یکی از قدیمی ترین و قابل اعتمادترین روش ها برای تشخیص ترک داخلی در تیرآهن دست دوم است؛ روشی که به تجهیزات پیچیده نیاز ندارد اما اگر درست انجام شود می تواند اطلاعات بسیار دقیقی از وضعیت درونی تیرآهن ارائه دهد. اساس این تست بر رفتار صوتی فلز است. هر تیرآهن سالم هنگام ضربه، صدایی شفاف، زنگ دار و یکنواخت تولید می کند؛ اما وجود هرگونه ناپیوستگی، ترک یا حفره داخلی این الگوی صوتی را دچار تغییر می کند و صدای بم و خفه ایجاد می کند.
در اجرای این تست، تکنسین با یک چکش فلزی سبک ضربه های ملایم و کنترل شده به بخش های مختلف جان تیرآهن وارد می کند. شدت ضربه باید یکنواخت باشد تا صداها قابل مقایسه باشند. بعد از هر ضربه، تکنسین دقیقاً به تغییرات صدا گوش می دهد. اگر تیرآهن از داخل آسیب دیده باشد، موج صوتی هنگام عبور از داخل مقطع با ترک برخورد کرده و انرژی آن جذب می شود. نتیجه این برخورد، تولید صدایی غیر طبیعی است که معمولاً به صورت بم، گرفته یا کوتاه شنیده می شود.
در تیرآهن های دست دوم، ممکن است ترک در نواحی خاص مثل نزدیک جوش های قدیمی، لبه های برش خورده، نقاط فرورفته یا بخش هایی که قبلاً تحت فشار بوده اند پنهان شده باشد. به همین دلیل ضربه ها باید در چند نقطه مختلف وارد شوند تا تشخیص دقیق تری حاصل شود. این تغییرات صوتی گاهی بسیار ظریف هستند و تنها کارشناسان با تجربه می توانند تفاوت را تشخیص دهند؛ کسانی که سال ها با تیرآهن ها کار کرده اند و حتی از روی رزونانس صدا می توانند سالم یا ناسالم بودن تیر را تشخیص بدهند.
برای اینکه این تست با دقت بیشتری انجام شود، معمولاً محیط باید کم صدا باشد تا صداهای اضافی مزاحم تحلیل نشوند. همچنین بهتر است تیرآهن روی پایه یا سطحی قرار گیرد که ارتعاش آن را کاهش ندهد، چون هر لرزش اضافی می تواند کیفیت صدا را تغییر دهد. وقتی صدا در تمام نقاط یکنواخت، زنگ دار و بدون تغییر باشد، می توان با احتمال بالایی گفت که تیرآهن از نظر ترک داخلی سالم است.
این روش هرچند ساده است، اما یکی از مؤثرترین راه هایی است که در کارگاه ها، انبارهای آهن و حتی پروژه های تخریب برای تشخیص سلامت داخلی تیرآهن استفاده می شود. در بسیاری از موارد، همین تست صوتی باعث شده تیرهای معیوب قبل از ورود به سازه شناسایی شوند و از خطرهای احتمالی جلوگیری شود.
بررسی سوابق استفاده تیرآهن
شناخت سابقه کاری یک تیرآهن دست دوم دقیقاً مثل بررسی گذشته یک نیروی متخصص قبل از استخدام است؛ هر نشانه ای از گذشته می تواند اطلاعات ارزشمندی درباره میزان فشار، بارگذاری، خمش یا تعمیرات قبلی به شما بدهد. سوابق استفاده معمولاً در ظاهر تیرآهن، نحوه برش ها، نقاط آسیب دیده یا آثار جوشکاری قدیمی دیده می شود. موارد زیر مهم ترین نکاتی هستند که هنگام بررسی سوابق مصرف باید با دقت توجه شوند:
- بررسی آثار بارگذاری شدید یا طولانی مدت
تیرآهن هایی که در گذشته در سازه های سنگین یا تحت بار زیاد استفاده شده اند، معمولاً نشانه هایی از خستگی فلز روی بدنه دارند. این آثار می توانند شامل موج های بسیار ریز روی جان، له شدگی های جزئی در لبه های بال، یا نشانه های خم شدگی خفیف باشند. استفاده طولانی و مداوم از یک تیرآهن باعث کاهش مقاومت آن می شود و حتی اگر ظاهر سالم داشته باشد، در برابر بارگذاری مجدد رفتار مطمئنی نخواهد داشت. - وجود آثار تعمیر، وصله و جوشکاری های قدیمی
تیرآهنی که یک بار وصله یا تعمیر شده باشد، همیشه یک نقطه ضعف بالقوه دارد. نشانه هایی مثل باقی ماندن جای جوش، بریدگی های کناری جوش، مناطق سوخته، یا فلز اضافه نشان دهنده این است که تیرآهن قبلاً مشکل داشته و برای استفاده مجدد ترمیم شده است. جوشکاری غیر استاندارد احتمال ترک انقباضی یا جداشدگی داخلی را افزایش می دهد، بنابراین این نوع تیرآهن ها برای سازه های اصلی توصیه نمی شوند. - بررسی آثار ضربه، تصادف یا جابجایی ناصحیح
گاهی تیرآهن هنگام حمل و نقل یا تخلیه از کامیون دچار ضربه سنگین شده است. آثاری مثل فرورفتگی، خط های عمیق، شکستگی گوشه بال یا جابجایی جزئی جان معمولاً نتیجه برخورد با اجسام سخت یا سقوط از ارتفاع هستند. این آسیب ها معمولاً در نقاط حساس مقطع ایجاد می شوند و می توانند تحمل بار را به شدت تحت تأثیر قرار دهند. - تشخیص محل استفاده قبلی تیرآهن (ساختمانی، صنعتی یا موقت)
تیرآهن های استفاده شده در سازه های صنعتی معمولاً تحت بارهای دینامیکی، ارتعاش، حرارت یا فشار سنگین بوده اند. اما تیرآهن های مربوط به سازه های موقت مثل سوله های کارگاهی معمولاً سالم تر هستند و کمتر تحت فشار قرار می گیرند. دانستن نوع پروژه ای که تیر قبلاً در آن بوده، به شما کمک می کند میزان استهلاک احتمالی آن را بهتر تحلیل کنید. - وجود نشانه های سوختگی یا حرارت بالا در گذشته
اگر تیرآهن در سازه ای بوده که در معرض شعله یا حرارت بالا قرار گرفته، معمولاً اثرات آن بر سطح دیده می شود؛ مثل تغییر رنگ فلز، موج های حرارتی، یا نرم شدگی جزئی بال. فلز که یک بار گرمای بیش از حد دیده باشد، خواص مکانیکی خود را از دست می دهد و دیگر قابل اعتماد نیست. - بررسی کیفیت برش های قدیمی و تعداد برش ها
هر بار که تیرآهن برش خورده باشد، یک نقطه ضعف جدید به آن اضافه شده است. برش های نامنظم یا لبه هایی که با سنگ فرز دستی زده شده اند نشان می دهند تیر قبلاً برای مقصود دیگری استفاده شده و چندبار تغییر اندازه داده شده است. تیرآهنی که بیش از یک یا دو بار برش خورده باشد، معمولاً برای استفاده مجدد در سازه های اصلی مناسب نیست. - نشانه های انبارداری نامناسب یا قرارگیری طولانی در فضای باز
تیرآهن هایی که مدت زیادی در فضای آزاد رها شده اند، معمولاً دارای زنگ زدگی سطحی گسترده، نفوذ آب در جان، لکه های رطوبتی و خوردگی عمیق موضعی هستند. این موارد چون ناشی از شرایط انبارداری هستند، معمولاً روی کل بدنه تأثیر می گذارند و به مرور مقاومت تیر را کم می کنند. - آثار تراز نبودن یا انحراف در نصب قبلی
اگر تیرآهن در سازه قبلی کج نصب شده باشد، ترک های ریز یا خمش های بسیار جزئی در طول مقطع باقی می ماند. این آثار ظریف نشان می دهند که بار روی تیرآهن به صورت یکنواخت توزیع نشده و احتمالاً مقطع در بعضی نقاط تحت تنش اضافی بوده است.
بررسی دقیق سوابق استفاده یکی از مهم ترین مراحل تشخیص سلامت تیرآهن دست دوم است، چون خیلی از مشکلات داخلی یا ظاهری دقیقاً از همین سابقه مصرف ناشی می شوند. هرچه شناخت بیشتری از تجربه قبلی تیر داشته باشید، تصمیم گیری برای استفاده دوباره آن در پروژه جدید مطمئن تر و کم ریسک تر خواهد بود.
جدول بررسی روش های اصلی تشخیص تیرآهن دست دوم سالم
| روش بررسی | مواردی که باید چک شود | نشانه های سالم بودن | نشانه های خطر و عدم سلامت |
|---|---|---|---|
| بررسی ظاهری سطح | زنگ زدگی، ترک سطحی، تاب، آثار برش یا جوش | زنگ سطحی کم، بدون ترک، بدون تاب، لبه های برش تمیز | زنگ عمیق، ترک باز، تاب محسوس، جوشکاری های قدیمی ضعیف |
| بررسی ابعادی تیرآهن | ارتفاع، ضخامت بال و جان، زاویه اتصال، تقارن بال ها | ابعاد مطابق استاندارد اشتال، ضخامت یکنواخت، زاویه دقیق | کاهش ضخامت، کجی بال ها، کاهش ارتفاع، عدم تقارن |
| تست صوتی (ضربه چکشی) | کیفیت صدا هنگام ضربه به جان تیر | صدای شفاف، زنگ دار، یکنواخت | صدای بم، گرفته، ناهماهنگ (نشانه ترک داخلی) |
| بررسی سوابق استفاده | آثار بارگذاری، جوشکاری، ضربه، سابقه حرارتی | بدنه بدون سوختگی، بدون وصله، بدون له شدگی | آثار تعمیر، حرارت دیدگی، وصله های غیراستاندارد، فرورفتگی |
| کنترل وزن تیرآهن | مقایسه وزن با جدول استاندارد | وزن کاملاً نزدیک به مقدار استاندارد | وزن کمتر (خوردگی)، وزن بیشتر (رسوب یا بتن چسبیده) |
در پروژههای عمرانی و صنعتی، تیرآهن یکی از اساسیترین اجزای سازههای فولادی محسوب میشود که وظیفهی اصلی آن تحمل بارهای سنگین و انتقال نیروها به ستونهاست، اما پیش از نصب و اجرا، این مقاطع باید بر اساس نقشههای مهندسی دقیق، عملیات برش و سوراخ کاری تیرآهن را پشت سر بگذارند، در این مقاله به اصول برش و سوراخ کاری تیرآهن می پردازیم:
بیشتر بخوانیدروش های تخصصی تر برای تشخیص تیرآهن دست دوم سالم
برای پروژه های حیاتی یا تیرآهن هایی که قرار است در بخش های اصلی سازه استفاده شوند، بهتر است روش های تخصصی زیر هم انجام شوند:
- تست ضخامت سنجی التراسونیک برای تشخیص خوردگی داخلی
در این روش از امواج فراصوت برای اندازه گیری ضخامت واقعی بال و جان تیرآهن استفاده می شود. دستگاه التراسونیک قادر است بخش هایی از تیر را که دچار کاهش ضخامت، خوردگی داخلی، پوسته شدگی یا فرسایش درونی شده اند با دقت بالا شناسایی کند. این تست زمانی اهمیت بیشتری دارد که ظاهر تیر سالم به نظر می رسد، اما احتمال آسیب داخلی وجود دارد. امواج صوتی از داخل فلز عبور می کنند و هرگونه ناپیوستگی یا کاهش ضخامت را به صورت عددی نمایش می دهند. این روش یکی از دقیق ترین مراحل تشخیص ساختاری تیرآهن دست دوم است. - تست کیفیت جوش برای تیرآهن های دارای وصله یا تعمیر قبلی
اگر تیرآهن در گذشته جوش خورده باشد، باید کیفیت آن بخش به صورت تخصصی بررسی شود. تست هایی مانند مگنتیک پارتیکل (MT)، التراسونیک جوش (UT) یا تست مایع نافذ (PT) می توانند وجود ترک انقباضی، نفوذ ناکامل، بریدگی، حفره یا ضعف ساختاری در جوش را مشخص کنند. جوش های قدیمی یکی از مهم ترین نقاط ضعف در تیرآهن دست دوم هستند و کیفیت پایین آنها می تواند باعث شکست ناگهانی تیر در شرایط بارگذاری سنگین شود. این مرحله کمک می کند مشخص شود آیا وصله یا تعمیر قبلی ایمن است یا باید تیرآهن کنار گذاشته شود. - کنترل وزن تیرآهن و مقایسه با وزن استاندارد اشتال
وزن تیرآهن یکی از شاخص های دقیق برای تشخیص سلامت مقطع و ضخامت واقعی است. هر تیرآهن استاندارد باید با وزن درج شده در جدول اشتال مطابقت داشته باشد. اگر وزن تیر کمتر از مقدار استاندارد باشد، احتمال وجود خوردگی، کاهش ضخامت، پوسته شدگی داخلی یا فرسایش موضعی بسیار زیاد است. در مقابل، وزن بیش از حد معمول نشان می دهد تیرآهن دارای رنگ ضخیم، بتن خشک، رسوب یا جرم های سطحی است که باید تمیز شود. کنترل وزن معمولاً در انبارهای بزرگ یکی از اصلی ترین روش های تشخیص تیرآهن دست دوم سالم به شمار می رود. - تست سختی سنجی برای ارزیابی کیفیت فلز
در برخی پروژه های حساس، از تست های سختی مانند برینل، ویکرز یا راکول استفاده می شود. این تست ها میزان مقاومت سطحی و سختی فولاد را مشخص می کنند. اگر تیرآهن در گذشته در محیط های با حرارت بالا یا شرایط سخت قرار گرفته باشد، ممکن است سختی فلز تغییر کرده باشد. سختی غیر طبیعی معمولاً نشانه آسیب حرارتی، خستگی فلز یا تغییر ساختار بلوری است و نشان می دهد تیرآهن دیگر ویژگی های مکانیکی استاندارد خود را ندارد. - تست خمشی یا بارگذاری کنترل شده برای پروژه های حساس
در مواردی که تیرآهن قرار است در بخش های باربر اصلی استفاده شود، بعضی کارگاه ها تست خمشی سبک یا بارگذاری کنترل شده انجام می دهند. در این تست تیرآهن تحت مقدار مشخصی از بار قرار می گیرد و تغییر شکل، خمش لحظه ای، بازگشت پذیری و رفتار تحت بار بررسی می شود. تیر سالم پس از برداشتن بار باید تقریباً به حالت اولیه برگردد. هر تغییر دائمی نشانه وجود خود سختی، خمش قبلی یا ضعف ساختاری است. - بازرسی با دوربین صنعتی یا فیبر نوری برای داخل تیرآهن های سنگین
در تیرآهن هایی با عمق زیاد یا تیر ورق های سنگین، گاهی از دوربین های فیبر نوری برای بررسی داخل جان یا نقاط دور از دسترس استفاده می شود. این روش می تواند ترک های داخلی، رسوب، خوردگی، یا نقاط جوشکاری پنهان را که از بیرون دیده نمی شوند، شناسایی کند. این نوع بازرسی در پروژه هایی مانند پل سازی، سوله های صنعتی بزرگ و اسکلت های فلزی سنگین کاربرد دارد.
نکات مهم هنگام خرید تیرآهن دست دوم
خرید تیرآهن دست دوم اگر با بررسی های درست همراه باشد می تواند یک انتخاب کاملاً اقتصادی، هوشمندانه و کم ریسک باشد. اما کوچک ترین بی دقتی در ارزیابی می تواند باعث ورود یک مقطع معیوب به پروژه شود؛ مقطعی که بعدها در بارگذاری های واقعی مشکل ایجاد می کند. برای اینکه انتخاب مطمئن تری داشته باشید، رعایت نکات زیر ضروری است:
- همیشه از مراکز معتبر و دارای سابقه خرید کنید
اولین و مهم ترین قدم، انتخاب یک فروشنده یا انبار معتبر است. مراکز معتبر معمولاً تیرآهن ها را قبل از فروش بازرسی می کنند و مقاطع دارای ترک داخلی، تاب شدید یا خوردگی عمیق را در دسته ضایعات قرار می دهند. خرید از انبارهای ناشناخته ریسک دریافت تیرآهن های ناسالم یا تعمیر شده را بسیار بالا می برد. - به طور دقیق ضخامت، تاب خوردگی و ترک ها را بررسی کنید
این سه مورد مهم ترین عوامل حذف یک تیرآهن هستند. کاهش ضخامت نشانه خوردگی یا بارگذاری بیش از حد قبلی است. تاب خوردگی بیانگر تغییر شکل دائمی در اثر فشار نامتقارن است. ترک های سطحی یا داخلی نیز علامت هشدار قطعی هستند. اگر هرکدام از این موارد در بررسی اولیه دیده شود، بهتر است تیرآهن کنار گذاشته شود. - تیرآهن هایی که چندبار برش خورده اند نخرید
هر برش یک نقطه ضعف جدید ایجاد می کند. تیرآهن هایی که چندبار برشکاری شده اند معمولاً در پروژه های مختلف استفاده شده اند و احتمال وجود ناپیوستگی، ضعف بال های کناری و حفره حرارتی در آنها بالاست. این نوع تیرها فقط برای کارهای موقت یا سازه های غیر باربر مناسب هستند. - تیرآهن دارای وصله یا تعمیر قبلی را در پروژه های اصلی استفاده نکنید
وجود هرگونه جوشکاری قدیمی، وصله، برش نامنظم یا تعمیر حرارتی از مهم ترین نشانه های استفاده سنگین یا آسیب گذشته است. حتی اگر ظاهر تیر سالم باشد، جوش های غیراستاندارد یا وصله های ضعیف می توانند هنگام بارگذاری شدید دچار شکست شوند. - حتماً وزن تیرآهن را کنترل کنید
مقایسه وزن تیر با جدول اشتال یکی از دقیق ترین روش های تشخیص سلامت است. وزن کمتر از استاندارد نشانه خوردگی داخلی یا کاهش ضخامت است. وزن بیشتر از حد معمول نیز نشان دهنده وجود بتن خشک، رنگ سنگین یا رسوب روی بدنه است که باید پاک شود. این اختلاف وزن می تواند وضعیت واقعی تیر را مشخص کند. - محل قبلی استفاده تیرآهن را بپرسید یا بررسی کنید
تیرهایی که در کارخانه های صنعتی، پروژه های سنگین یا محیط های با حرارت بالا استفاده شده اند، معمولاً دچار خستگی فلز، تغییر ساختار یا سختی غیر طبیعی هستند. در مقابل، تیرهایی که در سوله های موقت یا پروژه های سبک بوده اند، معمولاً سالم تر هستند. - به نشانه های ضربه، له شدگی یا فرورفتگی توجه کنید
تیرآهن هایی که در گذشته سقوط کرده، ضربه دیده یا بد جابجا شده اند معمولاً آثار فرورفتگی، له شدگی یا ترک اطراف لبه ها دارند. این نقاط در بارگذاری نقش ضعف اساسی را ایفا می کنند و ممکن است باعث تمرکز تنش و شکست ناگهانی شوند. - کیفیت سطح بال ها را با دقت بررسی کنید
سطح بال نقش مهمی در انتقال بار دارد. وجود موج، برجستگی، فرورفتگی یا خوردگی عمیق در سطح بال باعث ایجاد مشکلات جدی در تکیه گاه، اتصال تیر به صفحات یا قرارگیری صحیح در سازه می شود. - در پروژه های حساس تست های NDT را جدی بگیرید
اگر تیرآهن قرار است در بخش های باربر اصلی استفاده شود، انجام تست های تخصصی مثل التراسونیک، ذرات مغناطیسی یا تست صوتی دقیق می تواند سلامت واقعی آن را مشخص کند. هزینه این تست ها نسبت به ریسک استفاده از تیر نا سالم بسیار ناچیز است. - تیرآهن را در شرایط واقعی محیطی بررسی کنید
اگر تیر در نور کم یا محیط نامناسب بررسی شود، احتمال خطا زیاد است. بررسی باید در نور کافی، سطح صاف و با ابزار کامل انجام شود تا ترک های ریز، تاب های کم یا فرورفتگی های جزئی دیده شوند.
رعایت تمام این موارد کمک می کند بهترین انتخاب را داشته باشید و از ورود تیرآهن های معیوب به پروژه جلوگیری کنید. خرید تیرآهن دست دوم زمانی مطمئن و اقتصادی است که بررسی ها دقیق، منطقی و مهندسی شده باشند.
در صنعت ساختوساز، تیرآهن یکی از مهمترین مقاطع فولادی است که نقش اصلی در تحمل بارهای خمشی، انتقال نیرو به ستونها و حفظ پایداری سازه دارد، کیفیت و عملکرد تیرآهن به طور مستقیم به رعایت استاندارد های تولید تیرآهن وابسته است، در این مقاله به استاندارد های مربوط به تیرآهن می پردازیم:
بیشتر بخوانیدجمع بندی
برای تشخیص تیرآهن دست دوم سالم باید ترکیبی از بررسی های ظاهری، ابعادی، صوتی، سوابق استفاده، تست وزن و در صورت نیاز تست های تخصصی مثل التراسونیک انجام شود. هرکدام از ایرادهای کاهش ضخامت، ترک داخلی، تاب، خستگی فلز یا ضعف جوشکاری می توانند عملکرد تیرآهن را در برابر بارگذاری به شدت کاهش دهند. بررسی دقیق سلامت تیرآهن باعث می شود پروژه ای ایمن تر، کم ریسک تر و اقتصادی تر داشته باشید.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهرهمندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفهای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آمادهاند تا مشاورهای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک میکند تا با اطمینان بیشتر، انتخابی دقیقتر و اقتصادیتر داشته باشید.
-
1. آیا تیرآهن زنگ زده قابل استفاده است؟
اگر زنگ زدگی سطحی باشد مشکلی ایجاد نمی کند، اما زنگ عمیق که ضخامت تیرآهن را کم کرده باشد خطرناک است و باید کنار گذاشته شود. -
2. بهترین روش تشخیص ترک داخلی در تیرآهن دست دوم چیست؟
تست ضربه چکشی یک روش سریع است، اما برای دقت بالا باید از تست های التراسونیک استفاده شود. -
3. آیا می توان تیرآهن تاب برداشته را دوباره صاف کرد؟
در بعضی موارد امکان پذیر است اما برای سازه های اصلی پیشنهاد نمی شود، چون تاب مربوط به تغییر شکل دائمی فلز است. -
4. آیا تیرآهن دست دوم برای ساختمان چند طبقه مناسب است؟
بستگی به سلامت تیر دارد. اگر هیچ خوردگی، تاب یا ترک وجود نداشته باشد و ضخامت استاندارد باشد، امکان استفاده وجود دارد ولی باید ارزیابی مهندسی انجام شود. -
5. آیا کاهش وزن تیرآهن به تنهایی نشانه خرابی است؟
بله. وزن کمتر از استاندارد معمولاً نشانه خوردگی داخلی یا کاهش ضخامت است و باید با احتیاط بررسی شود.
