نکات کلیدی چیدمان تیرآهن در اسکلت فلزی + بررسی فنی

وقتی وارد یک کارگاه سازه فلزی می شویم، اولین چیزی که توجه ما را جلب می کند نظم و هماهنگی تیرهایی است که بالای سرمان قرار گرفته اند. تیرهایی که درست در یک راستا نصب شده اند، فاصله ها یکنواخت است و اتصالات با دقت اجرا شده اند. این هماهنگی نتیجه رعایت اصول چیدمان تیرآهن است. در پروژه های واقعی، تجربه نشان داده است که کوچک ترین خطا در فاصله بین تیرها، جهت تیرریزی، محل قرارگیری تیرهای اصلی و فرعی یا کیفیت اتصال ها، می تواند بعدها به مشکلاتی مثل لرزش کف ها، خیز اضافی تیرها، تمرکز تنش یا ضعف در زمان زلزله منجر شود. در مقابل، زمانی که تیرآهن طبق اصول مهندسی چیده شود، سازه رفتار مطمئن تر، قابل پیش بینی تر و اقتصادی تری خواهد داشت. به همین دلیل مهم است که در مراحل طراحی و اجرا، مسیر انتقال بار، دهانه بندی سازه، نقش تیرهای اصلی و فرعی و نوع اتصالات صلب یا نیمه صلب با دقت بررسی شود.

«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت تیرآهن بزنید.»

در این مقاله به نکات کلیدی در چیدمان تیرآهن، نحوه اجرای صحیح اتصالات تیرآهن و اشتباهات در این خصوص می پردازیم، پس در ادامه با اهن اینجا همراه باشید.

منظور از چیدمان تیرآهن در اسکلت فلزی چیست؟

وقتی درباره چیدمان تیرآهن در یک سازه فلزی صحبت می کنیم، منظور تنها این نیست که تیرها روی سقف قرار بگیرند؛ بلکه هدف ایجاد یک شبکه منظم، قابل اعتماد و مهندسی شده برای انتقال نیروهاست. در واقع چیدمان تیرآهن همان فرآیندی است که تعیین می کند بارهای ثقلی و نیروهای جانبی از چه مسیری حرکت کنند و چگونه در نهایت به فونداسیون برسند.

در عمل، چیدمان درست تیرآهن یعنی تعریف کردن یک مسیر مطمئن که در آن تیرهای اصلی، تیرهای فرعی، جهت تیرریزی، محل تکیه گاه ها و نوع اتصال ها، همه به شکلی هماهنگ کار کنند. اگر این هماهنگی وجود نداشته باشد، سازه حتی با استفاده از بهترین مصالح نیز نمی تواند رفتار درستی داشته باشد.

در پروژه های واقعی، چیدمان تیرآهن چند پیامد مهم دارد:

1. تعیین اینکه بار از کجا عبور کند و روی چه تیرهایی متمرکز شود.
2. کنترل لنگر خمشی و نیروی برشی که تیرآهن باید تحمل کند.
3. حفظ تعادل سازه و جلوگیری از ایجاد نقاط ضعف یا تمرکز تنش.
4. کمک به عملکرد بهتر سازه در برابر زلزله و نیروهای جانبی.

از زاویه انسانی تر، زمانی که وارد یک پروژه اجرایی می شویم، اولین چیزی که از یک چیدمان اصولی احساس می شود «نظم» است. تیرهایی که با فاصله صحیح کنار هم قرار گرفته اند، تراز دقیق دارند و به گونه ای چیده شده اند که انتقال بار را ساده و مطمئن کنند. این نظم نتیجه یک تصمیم گیری حساب شده است، نه یک کار سطحی. مهندس سازه قبل از اینکه حتی یک تیر وارد پروژه شود، مشخص کرده است که هر تیر چه نقشی دارد و در چه جهتی باید قرار بگیرد تا سازه در آینده رفتار درستی داشته باشد.

به طور خلاصه، منظور از چیدمان تیرآهن این است که:

• چه تیرهایی نقش اصلی را در انتقال بار دارند
• چه تیرهایی بار سقف را جمع می کنند
• بارها از چه مسیری حرکت می کنند
• جهت تیرریزی چگونه باید انتخاب شود
• اتصال ها چگونه باید طراحی شوند تا مسیر بار پیوسته و بدون اختلال باشد

هر کدام از این بخش ها اگر اشتباه انتخاب شود، عملکرد کل سازه تحت تاثیر قرار می گیرد. اما وقتی این فرآیند درست انجام می شود، سازه رفتاری یکپارچه، قابل پیش بینی و ایمن پیدا می کند؛ چیزی که در پروژه های ساختمانی ارزش بسیار زیادی دارد.

تیرآهن چیست و چه نقش در سازه ها دارد؟

تیرآهن به عنوان مقطع فولادی اصلی در اسکلت فلزی شناخته می شود و وظیفه انتقال بارهای خمشی و برشی از تیرهای فرعی به تیرهای اصلی و نهایتا ستون و فونداسیون را بر عهده دارد، در این مقاله به تیرآهن، انواع آن، مشخصات فنی و ویژگی های مهم آن می پردازیم:

بیشتر بخوانید

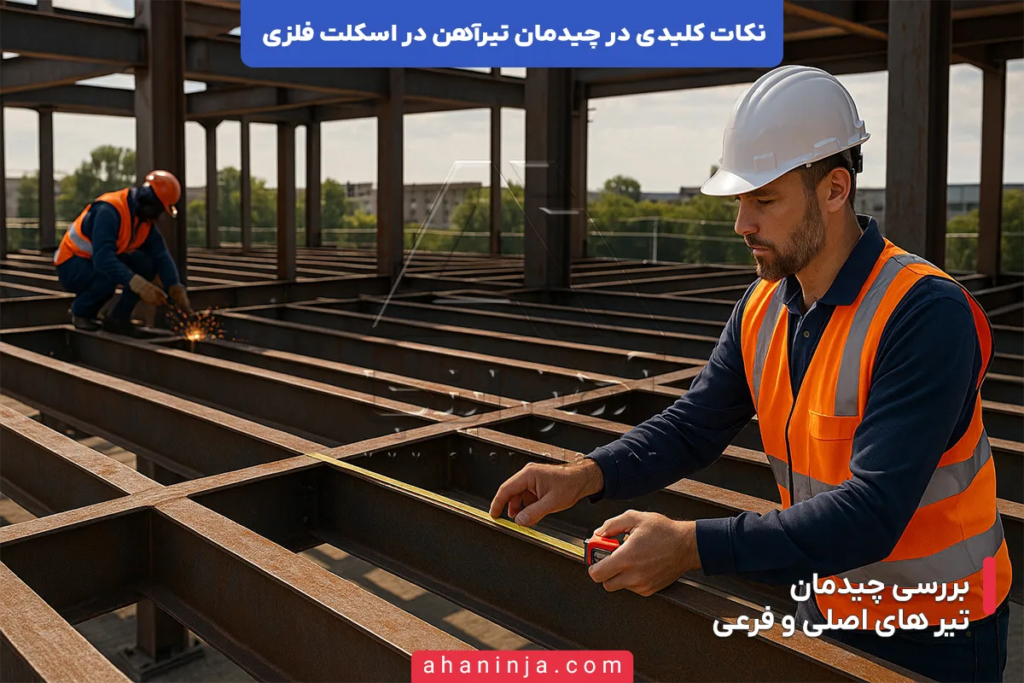

چیدمان تیر اصلی و تیر فرعی

در یک اسکلت فلزی استاندارد، یکی از مهم ترین بخش های طراحی و اجرا، نحوه جانمایی تیر اصلی و تیر فرعی است. این دو تیر نقش های متفاوت اما مکمل دارند و اگر جایگذاری آن ها درست انجام نشود، کل مسیر انتقال بار دچار اختلال می شود. در واقع، چیدمان صحیح تیرهای اصلی و فرعی ستون فقرات رفتار سازه را تشکیل می دهد.

تیرهای اصلی همان اعضایی هستند که بارهای عمده سقف را مستقیما به ستون ها تحویل می دهند. به همین دلیل سطح مقطع آنها بزرگ تر، ممان اینرسی آنها بیشتر و ظرفیت خمشی و برشی آنها بالاتر است. در مقابل، تیرهای فرعی مانند بازوی کمکی عمل می کنند؛ یعنی بارهای سقف را جمع کرده و در طول مسیر به تیر اصلی منتقل می کنند. این تقسیم نقش باعث می شود هیچ نقطه ای از سقف بدون مسیر بارگذاری نماند و تنش ها به صورت کنترل شده پخش شوند.

در نگاه انسانی و تجربی، زمانی که وارد یک سازه در حال ساخت می شویم، معمولا تفاوت تیر اصلی و فرعی کاملا مشهود است. تیرهای اصلی معمولا در امتداد دهانه های طولانی تر اجرا می شوند، جان عمیق تری دارند و اتصالاتشان نیز سنگین تر و مهندسی تر است. در مقابل، تیر فرعی ها تعداد بیشتری دارند، فاصله منظم تری بین آنها دیده می شود و معمولا با اتصالات سبک تر به تیر اصلی متصل می شوند. این نظم نه اتفاقی است و نه صرفا یک زیبایی بصری؛ حاصل محاسبات دقیق است که مشخص می کند هر تیر چه مقدار بار سقف را باید تحمل کند و چه مسیری برای انتقال بار اقتصادی تر و ایمن تر است.

در چیدمان صحیح این سیستم چند اصل کلیدی وجود دارد:

1. قرارگیری تیرهای اصلی در مسیرهای پر بار
   تیرهای اصلی همیشه در مسیری قرار می گیرند که بیشترین بار سقف در آن مسیر جریان دارد. این تیرها بارهای خطی و متمرکز را به ستون منتقل می کنند و باید طوری انتخاب شوند که در برابر خمش و برش رفتار قابل اعتمادی داشته باشند.
2. چیدمان تیرهای فرعی با فاصله استاندارد و ثابت
   تیر فرعی باید با فواصل دقیق و یکنواخت نصب شود تا دال و سقف بتوانند بار خود را بدون لرزش یا خیز اضافی به آنها منتقل کنند. این فاصله معمولا بین 60 تا 120 سانتیمتر تنظیم می شود و کاملا وابسته به نوع سقف و بارگذاری است.
3. عمود بودن تیرهای فرعی بر تیرهای اصلی
   این الگوی عمود بودن باعث می شود مسیر انتقال بار کوتاه تر و بهینه تر باشد. اگر زاویه بین آنها به هم بریزد، بارها به مسیرهای ضعیف منتقل شده و سازه رفتار ناهمگون پیدا می کند.
4. اتصال صحیح تیر فرعی به جان یا بال تیر اصلی
   اتصال تیر فرعی یکی از نقاط حساس سازه است. اگر تیر فرعی در محل تکیه گاه اشتباه قرار گیرد یا اتصال آن ضعیف اجرا شود، این نقطه به یک گره بحرانی در رفتار سازه تبدیل می شود. استفاده از ورق تقویتی، سخت کننده جان و کنترل کیفیت جوش از موارد حیاتی این بخش است.
5. تناسب سختی تیر اصلی و فرعی
   اگر تیر اصلی بیش از حد ضعیف انتخاب شود، حتی با چیدمان صحیح تیرهای فرعی، سازه تحت بار دچار تغییر شکل می شود. در مقابل اگر سختی تیر اصلی بسیار زیاد و تیر فرعی ضعیف باشد، انتقال بار به شکل غیر یکنواخت انجام می شود. این تعادل ظریف، بخشی از تخصص طراحی سازه است.

از نگاه اجرایی، وقتی چیدمان تیر اصلی و فرعی اصولی انجام شده باشد، همه چیز در کارگاه «جای خودش» است. تیرها بدون تنش اضافی روی نشیمن قرار می گیرند، فاصله ها منظم است، اتصال ها راحت تر اجرا می شوند و اجرای سقف هم سریع تر پیش می رود. این هماهنگی نتیجه طراحی دقیق، نقشه خوانی صحیح و تجربه اجرایی است.

در نهایت، چیدمان درست تیر اصلی و تیر فرعی باعث می شود بارها در کوتاه ترین مسیر منتقل شوند، تمرکز تنش در سازه کاهش پیدا کند، عملکرد لرزه ای بهبود یابد و سازه رفتاری همگن و قابل اعتماد پیدا کند. این بخش یکی از پایه های اصلی اجرای یک اسکلت فلزی استاندارد و بادوام است.

اجزای تشکیل دهنده تیرآهن

تیرآهن از مهم‌ترین و پرکاربردترین مقاطع فولادی در ساخت سازه‌های فلزی است که وظیفه انتقال بارهای خمشی و برشی را بر عهده دارد، شناخت دقیق اجزای تشکیل دهنده تیرآهن و آگاهی از نحوه نام‌گذاری استاندارد آن، برای مهندسان عمران، مجریان پروژه‌ها و خریداران فولاد اهمیت زیادی دارد، در این مقاله به اجزای تشکیل دهنده تیرآهن می پردازیم:

بیشتر بخوانید

سیستم تیرریزی یک طرفه

در بسیاری از سازه های متعارف، مخصوصا ساختمان های مسکونی و اداری کم طبقه، سیستم تیرریزی یک طرفه به عنوان یکی از پرکاربردترین و اقتصادی ترین روش های انتقال بار مورد استفاده قرار می گیرد. این سیستم به دلیل سادگی اجرا، سرعت بالا و رفتار قابل پیش بینی، در اجرای روزمره پروژه ها جایگاه ویژه ای دارد.

در این روش، بار سقف تنها در یک جهت منتقل می شود؛ یعنی دال یا پوشش سقف مانند یک تیر طویل رفتار کرده و بار خود را مستقیم به تیرهای فرعی می دهد، سپس تیر فرعی این بار را در همان جهت روی تیرهای اصلی تخلیه می کند. همین سادگی در مسیر باربری باعث می شود که رفتار سازه تحت بار ثقلی کاملا قابل محاسبه و کنترل باشد.

از نگاه اجرایی و انسانی، وقتی وارد پروژه هایی می شویم که با سیستم یک طرفه اجرا شده اند، معمولا یک ویژگی مشخص جلب توجه می کند: نظم یکنواخت تیرها در یک جهت. این نظم به اجرای سریع تر سقف کمک می کند و کارگرها، تکنیسین ها و مهندسان ناظر بهتر می توانند مسیر تیرریزی را کنترل و خطاهای احتمالی را قبل از بتن ریزی یا نصب پوشش سقف اصلاح کنند. در چنین پروژه هایی معمولا وقت کمتری برای تراز کردن تیرها، هماهنگ کردن بازشوها و تنظیم مسیر تاسیسات صرف می شود، چون ساختار کلی سقف ساده تر است.

در سیستم تیرریزی یک طرفه چند نکته حیاتی وجود دارد که رعایت آن ها برای عملکرد صحیح سازه ضروری است:

• جهت صحیح تیرریزی مهم ترین تصمیم اولیه است
  جهت تیرریزی باید طوری انتخاب شود که دهانه موثر کمتر باشد و تیر بتواند بدون خمش زیاد بار خود را تحمل کند. در بسیاری از پروژه ها، اگر جهت تیرریزی حتی 90 درجه اشتباه انتخاب شود، تعداد تیرها، مقطع مورد نیاز و هزینه کل پروژه به شکل قابل توجهی تغییر می کند.
• تیرهای فرعی نقش اصلی انتقال بار را ایفا می کنند
  در این سیستم، تیرهای فرعی مانند پل های باربری عمل کرده و تمام بار سطحی سقف را جمع می کنند. به همین دلیل باید مقطع آن ها دقیق انتخاب شود تا خیز تیر از حد مجاز بیشتر نشود. استفاده از تیر فرعی ضعیف تر از مقدار استاندارد، یکی از رایج ترین خطاهای اجرایی این سیستم است.
• فاصله بین تیرهای فرعی باید مهندسی شده باشد
  این فاصله معمولا بین 60 تا 90 سانتیمتر انتخاب می شود، اما بسته به نوع سقف (کامپوزیت، تیرچه بلوک یا عرشه فولادی) قابل تغییر است. فاصله زیاد باعث افزایش خیز دال و لرزش سقف می شود و فاصله کم باعث افزایش هزینه و مصرف فولاد خواهد شد.
• تیرهای اصلی باید توان تحمل بار خطی تیرهای فرعی را داشته باشند
  چون تمام بار فقط در یک جهت وارد تیرهای اصلی می شود، انتخاب تیر اصلی اهمیت زیادی دارد. اگر سختی تیر اصلی کافی نباشد، لنگر خمشی آن افزایش یافته و تیر دچار خمش بیش از حد می شود که در بلندمدت برای سازه خطرناک است.
• هماهنگی با معماری و تاسیسات ضروری است
  در سیستم یک طرفه، مسیر انتقال بار کاملا مشخص است. بنابراین باید از ابتدا مسیر تیرریزی با داکت های تاسیساتی، دیوارهای داخلی، بازشوهای سقف و حتی شیب بندی ها هماهنگ باشد. عدم توجه به این موضوع ممکن است باعث تغییرات ناگهانی در مسیر تیرریزی و ایجاد نقاط ضعف در سازه شود.
• کنترل رفتار لرزه ای در این سیستم ساده تر است
  چون بار در یک جهت منتقل می شود، تحلیل سازه تحت بارهای جانبی مانند باد و زلزله قابل پیش بینی تر است. در بسیاری از سازه های کوچک، این ویژگی باعث افزایش ایمنی و کاهش پیچیدگی طراحی می شود.

از دید عملی، وقتی سیستم یک طرفه درست اجرا شود، مزایای قابل توجهی ایجاد می کند:

• سرعت اجرای سقف بالاتر می رود
• میزان مصرف فولاد بهینه تر می شود
• رفتار سازه قابل پیش بینی می شود
• لرزش سقف کنترل شده باقی می ماند
• اجرای تاسیسات ساده تر می شود

به طور خلاصه، سیستم تیرریزی یک طرفه یک انتخاب هوشمندانه برای پروژه هایی است که دهانه های کوتاه تا متوسط دارند و نیاز به اجرای سریع، اقتصادی و قابل کنترل دارند. در صورتی که چیدمان تیرها، فاصله گذاری، انتخاب مقطع و مسیر تیرریزی با دقت انجام شود، این سیستم یکی از ایمن ترین و کاربردی ترین روش های تیرریزی در سازه های فلزی محسوب می شود.

سیستم تیرریزی دو طرفه

در سازه هایی که دهانه ها بزرگ تر هستند، بار سقف سنگین تر است یا معماری محدودیت های خاصی ایجاد می کند، سیستم تیرریزی دو طرفه یکی از بهترین و پایدارترین انتخاب هاست. در این روش، برخلاف سیستم یک طرفه که بار فقط در یک جهت منتقل می شود، بار سقف به صورت همزمان در دو جهت تقسیم و منتقل می شود. همین ویژگی باعث می شود سازه رفتار یکنواخت تری داشته باشد، تمرکز تنش کاهش پیدا کند و عملکرد سقف در برابر بارهای ثقلی و جانبی قابل اطمینان تر باشد.

وقتی وارد یک پروژه واقعی می شویم که تیرریزی دو طرفه اجرا شده، معمولا الگوی تیرها چشم نوازتر و پیچیده تر است. تیرهای اصلی در دو جهت قرار گرفته اند و تیرهای فرعی نقش مکمل در هر دو راستا دارند. نتیجه این چیدمان، یک شبکه محکم و چندبعدی است که بارهای وارد بر سقف را به شکلی متعادل منتقل می کند. این هماهنگی در صحنه واقعی پروژه حتی پیش از آن که بارگذاری انجام شود، حس ایمنی و اطمینان را منتقل می کند.

این سیستم معمولا در فضاهایی که دهانه های بزرگ دارند استفاده می شود؛ مانند:

• سالن های صنعتی
• پارکینگ های طبقاتی
• سازه های تجاری با دهانه باز
• ساختمان هایی با بار تاسیساتی زیاد
• فضاهای چندمنظوره با معماری آزاد

در سیستم تیرریزی دو طرفه چند اصل مهم وجود دارد:

1. تقسیم بار در دو جهت
   اصلی ترین تفاوت این سیستم با مدل یک طرفه همین است. دال سقف بار خود را در دو مسیر منتقل می کند و این یعنی تیرهای هر دو جهت باید ظرفیت مناسبی داشته باشند. تقسیم بار باعث می شود که مقدار لنگر خمشی روی هر تیر کاهش یابد و این موضوع مقاومت کلی سقف را افزایش می دهد.
2. تیرهای اصلی در هر دو جهت قرار می گیرند
   در این روش، شبکه تیرها فقط روی یک مسیر تکیه نمی کند. معمولا در هر دو جهت تیرهای اصلی قوی قرار داده می شود تا بارهای وارد شده بدون تمرکز بیش از حد، منتقل شوند. این ویژگی باعث می شود توزیع نیروی برشی و خمشی متعادل تر باشد.
3. عملکرد لرزه ای سازه بهتر می شود
   یکی از مزایای مهم این سیستم، رفتار بهتر در برابر نیروهای جانبی مثل زلزله است. وقتی تیرها در هر دو جهت قوی باشند، سختی سازه در پلان افزایش پیدا می کند و احتمال پیچش سازه کاهش می یابد. نتیجه آن، عملکرد ایمن تر سازه در هنگام ارتعاشات جانبی است.
4. کاهش تغییر شکل ها و لرزش سقف
   به دلیل حمایت دوطرفه، دال در این سیستم کمتر دچار خیز می شود و لرزش کف نیز به میزان قابل توجهی کمتر از سیستم یک طرفه است. این موضوع در سازه هایی مانند سالن های صنعتی یا فضاهای اداری بزرگ که بارهای متحرک زیاد است اهمیت زیادی دارد.
5. هماهنگی با معماری و تاسیسات آسان تر می شود
   از آنجایی که تیرها در دو جهت قرار می گیرند، انعطاف بیشتری برای جانمایی کانال ها، داکت ها و بازشوهای تاسیساتی ایجاد می شود. همین موضوع باعث می شود اجرای تاسیسات بدون آسیب به ساختار باربر سازه انجام شود.
6. انتخاب مقاطع تیر حساسیت بیشتری دارد
   چون بار در دو جهت پخش می شود، هر دو سری تیرها باید ظرفیت مناسبی داشته باشند. به طور معمول در این سیستم از تیرهای قوی تر و گاهی تیرآهن بال پهن یا تیرهای مرکب برای تحمل بارهای گسترده استفاده می شود.
7. شبکه تیرها یکپارچگی بیشتری دارد
   یکی از حس های انسانی و ملموسی که در پروژه های واقعی دیده می شود، حس استحکام و یکپارچگی سقف است. شبکه تیرریزی دو طرفه شبیه یک صفحه باربر گسترده عمل می کند که انرژی و بارهای وارده را بین تمام تیرها تقسیم می کند. این رفتار مشارکتی، راز پایداری بالای این سیستم است.

در مجموع، سیستم تیرریزی دو طرفه یکی از کارآمدترین الگوهای انتقال بار در سازه های فلزی است. این سیستم به دلیل توزیع متقارن بار، کاهش تمرکز تنش، بهبود عملکرد لرزه ای و کاهش خیز و لرزش، برای دهانه های بزرگ و سازه های با بارگذاری سنگین انتخابی کاملا هوشمندانه محسوب می شود.

وقتی این سیستم با دقت طراحی و اجرا شود، سازه رفتاری یکنواخت، پایدار و قابل اعتماد پیدا می کند؛ چیزی که در پروژه های صنعتی و عمرانی بزرگ، ارزش بسیار بالایی دارد.

تیرآهن INP چیست؟

در صنعت ساختمان‌سازی، انتخاب نوع مناسب تیرآهن نقش بسیار مهمی در ایمنی، دوام و هزینه نهایی پروژه دارد، یکی از مقاطع پرکاربرد در این حوزه، تیرآهن INP است که در بسیاری از پروژه‌های صنعتی، ساختمانی و نیمه‌سنگین مورد استفاده قرار می‌گیرد، در این مقاله به تیرآهن INP،ویژگی ها، کاربردها و مشخصات فنی مهم آن می پردازیم:

بیشتر بخوانید

رعایت جهت مناسب تیر ریزی

انتخاب جهت مناسب تیرریزی یکی از تصمیم های حیاتی در طراحی و اجرای اسکلت فلزی است؛ تصمیمی که اگر درست گرفته شود، بسیاری از مشکلات آینده سازه هرگز رخ نمی دهند و اگر اشتباه انتخاب شود، حتی با بهترین مصالح هم نمی توان انتظار رفتار مطلوب از سازه داشت.
در پروژه های واقعی بارها مشاهده کرده ایم که انتخاب جهت تیرریزی تنها یک انتخاب ساده روی نقشه نیست؛ بلکه تعیین کننده مسیر حرکت بارهای ثقلی، میزان لنگر خمشی تیرها، مقدار خیز سقف، و حتی کیفیت عملکرد سازه هنگام زلزله است. به همین دلیل طراح و مجری، هر دو باید نسبت به این موضوع حساس باشند.

در اصل، جهت تیرریزی مسیری است که تیرهای فرعی بر اساس آن قرار می گیرند و بار سقف را به تیرهای اصلی تحویل می دهند. حال اگر این جهت‌گیری مطابق با اصول مهندسی نباشد، بارها مجبور می شوند مسیر طولانی تری را طی کنند، تیرها سختی کمتری از خود نشان می دهند و کل سازه زیر بارهای ثقلی و جانبی رفتار نامتعادل پیدا می کند.
اما زمانی که جهت دهانه بندی درست انتخاب شود، تیرها کوتاه ترین مسیر را برای انتقال بار طی می کنند، خیز تیرها کاهش می یابد و وزن فولاد مصرفی نیز منطقی تر خواهد بود.

انتخاب جهت مناسب تیرریزی تحت تاثیر چند عامل مهم است:

1. دهانه موثر سازه
   اولین و مهم ترین عامل، انتخاب جهتی است که دهانه کوتاه تر باشد. وقتی تیرریزی در جهت دهانه کوتاه انجام شود، ممان اینرسی موثر افزایش پیدا می کند، بار کمتری روی تیر می افتد و تیر عملکرد خمشی بهتری خواهد داشت. اگر تیرریزی به اشتباه در جهت دهانه بلند باشد، تیرها دچار خمش زیاد شده و مصرف فولاد نیز افزایش پیدا می کند.
2. الگوی معماری و جانمایی دیوارها
   جهت تیرریزی باید به گونه ای انتخاب شود که با دیوارهای داخلی، پارتیشن ها و بازشوهای معماری تداخل نداشته باشد. هماهنگی تیرریزی با نقشه معماری باعث می شود سقف عملکرد یکپارچه داشته باشد و اجرای دیوارچینی و تاسیسات نیز ساده تر انجام شود.
3. مکان قرارگیری داکت ها و تاسیسات
   در بسیاری از پروژه ها بارها دیده ایم که عدم هماهنگی بین مسیر داکت های تاسیساتی و جهت تیرریزی باعث ایجاد مشکلات جدی در اجرا شده است. وقتی تیرها در جهتی قرار بگیرند که با مسیر عبور داکت تداخل داشته باشد، یا مجبور به ایجاد بازشوهای غیر استاندارد می شویم یا مسیر تاسیسات دچار مشکل می شود.
4. بارگذاری سازه و نوع سقف
   نوع سقف (مثل کامپوزیت، عرشه فولادی یا تیرچه بلوک) و نوع بارهای وارده نیز نقش مهمی در تعیین جهت تیرریزی دارد. برخی سقف ها در یک جهت سختی بیشتری دارند و بهتر است تیرریزی در جهت عمود بر سخت ترین بعد سقف انجام شود تا توزیع بار یکنواخت تر باشد.
5. عملکرد لرزه ای سازه
   جهت تیرریزی اگر درست انتخاب شود، می تواند سختی سازه در پلان را افزایش دهد و مرکز سختی را به مرکز جرم نزدیک تر کند، موضوعی که در کاهش پیچش سازه هنگام زلزله نقش مهمی دارد. بسیاری از سازه هایی که در زلزله دچار پیچش زیاد شده اند، در مرحله چیدمان تیرها جهت دهانه بندی آنها به درستی تنظیم نشده بود.

از نگاه اجرایی، وقتی جهت مناسب تیرریزی انتخاب شده باشد، همه چیز در پروژه سر جای خودش است. تیرها بدون نیاز به اصلاح های مداوم نصب می شوند، مسیر بارها کاملا مشخص است و اجرای سقف با سرعت و دقت بیشتری پیش می رود. اما اگر جهت اشتباه انتخاب شود، پروژه از همان روز اول دچار سردرگمی می شود؛ تیرها با معماری هماهنگ نیستند، بازشوها مشکل ایجاد می کنند، روند اجرای سقف کند می شود و در نهایت سازه رفتاری متفاوت از انتظار نشان می دهد.

به طور خلاصه، رعایت جهت مناسب تیرریزی یکی از پایه های اصلی یک اسکلت فلزی استاندارد است. این تصمیم ساده روی کاغذ، در عمل تعیین می کند که سازه چقدر مقاوم، اقتصادی، پایدار و قابل اعتماد خواهد بود.

انتخاب فاصله مناسب تیرآهن ها

انتخاب فاصله مناسب بین تیرآهن ها یکی از حساس ترین تصمیم ها در طراحی و اجرای سقف های فلزی است. این فاصله تعیین می کند که دال سقف چقدر دهانه آزاد داشته باشد، تیرها چه مقدار خمش و برش را تحمل کنند، لرزش کف تا چه حد کنترل شود و حتی میزان فولاد و هزینه اجرا چقدر باشد. در پروژه های واقعی بارها مشاهده کرده ایم که تنها چند سانتیمتر اشتباه در فاصله گذاری، باعث ایجاد مشکلاتی مثل ترک سقف، لرزش، خیز بیش از حد یا حتی دشواری در اجرای تاسیسات شده است. به همین دلیل، فاصله مناسب تیرآهن ها باید کاملا مهندسی شده، محاسبه شده و متناسب با شرایط واقعی پروژه انتخاب شود.

در ادامه اصول کلیدی انتخاب فاصله استاندارد را با توضیحات کامل ارائه می کنیم:

• تناسب فاصله با نوع سقف
  نوع سقف یکی از اصلی ترین عوامل تعیین فاصله تیرهاست. هر سیستم سقفی مانند کامپوزیت، عرشه فولادی، تیرچه بلوک یا دال بتنی ظرفیت مشخصی برای دهانه آزاد دارد. اگر فاصله بیش از حد زیاد شود، دال میان تیرها مانند یک تیر طویل عمل کرده و دچار خیز و لرزش می شود. در مقابل، اگر فاصله خیلی کم باشد، نیاز به تعداد زیادی تیر داریم که هم هزینه را افزایش می دهد و هم اجرای سقف را پیچیده تر می کند. برای مثال، در سقف کامپوزیت فاصله 60 تا 90 سانتیمتر معمول است، اما در سقف تیرچه بلوک معمولا فاصله بیشتری مورد استفاده قرار می گیرد.
• تاثیر بار مرده و بار زنده بر فاصله تیرها
  هرچه بار مرده سقف مانند وزن بتن، پوشش سقف، تاسیسات یا کف سازی بیشتر باشد، تیرآهن باید در فواصل نزدیک تر قرار بگیرد. همچنین بارهای زنده مثل حرکت افراد، تجهیزات، خودروها (در پارکینگ ها) یا بارهای متحرک در سالن های صنعتی، باعث می شوند دال تحت بار بیشتری قرار گیرد. اگر فاصله بیش از حد زیاد باشد، دال بین تیرها دچار لنگر خمشی بیشتری شده و احتمال ترک، خیز غیرمجاز و لرزش افزایش می یابد. بنابراین طراح سازه بر اساس مجموع این بارها فاصله دقیق را تعیین می کند.
• ظرفیت خمشی و برشی تیرآهن
  تیرآهنی که به عنوان تیر فرعی استفاده می شود باید سطح مقطع، ضخامت جان، عرض بال و ممان اینرسی کافی داشته باشد تا بتواند دهانه بین دو تیر را تحمل کند. اگر مقطع تیر کوچک باشد یا تیرای که انتخاب شده بار زیادی را تحمل نکند، مجبوریم فاصله را کاهش دهیم تا تیر دچار خمش زیاد نشود. بالعکس، اگر از تیرهای قوی تر مثل IPE سنگین یا IPB استفاده شود، می توان فاصله را کمی بیشتر انتخاب کرد بدون اینکه تیر از ظرفیت خود خارج شود. این نکته در کاهش هزینه پروژه نیز موثر است.
• هماهنگی فاصله با سیستم تیر اصلی و تیر فرعی
  فاصله تیرهای فرعی باید با نقش آن ها در انتقال بار هماهنگ باشد. اگر فاصله تیرهای فرعی بیش از حد زیاد شود، بار زیادی روی تیر اصلی می افتد و تیر اصلی دچار خمش شدید می شود. از طرف دیگر، اگر فاصله خیلی کم باشد، تیرهای فرعی بیش از حد زیاد شده و وزن فولاد و هزینه پروژه افزایش پیدا می کند. در چیدمان اصولی، فاصله تیرهای فرعی طوری انتخاب می شود که هم انتقال بار به تیر اصلی بدون مشکل انجام شود و هم تیر اصلی بتواند بار خطی تیرهای فرعی را بدون ایجاد خمش اضافی تحمل کند.
• تاثیر معماری و مسیر تاسیسات بر فاصله تیرها
  در پروژه های واقعی، همیشه نقشه سازه را نمی توان بدون هماهنگی با نقشه های معماری و تاسیسات اجرا کرد. گاهی مسیر عبور داکت های تاسیساتی، کانال تهویه، لوله کشی یا بازشوها باعث می شود که فاصله تیرها باید به گونه ای تنظیم شود که هم سازه عملکرد صحیح داشته باشد و هم اجرای تاسیسات بدون ایجاد برش یا قطع تیر انجام شود. به همین دلیل طراح باید فاصله تیرها را طوری انتخاب کند که با معماری و تاسیسات تداخل نداشته باشد و در عین حال ظرفیت باربری دال و تیرها حفظ شود.

به طور کلی، فاصله استاندارد تیرآهن ها چیزی نیست که بتوان آن را بر اساس یک عدد ثابت در همه پروژه ها اعمال کرد. این فاصله نتیجه یک تحلیل دقیق بین بارها، نوع سقف، سختی تیر، مسیر بارگذاری و شرایط اجرایی است. وقتی فاصله درست انتخاب شود، سقف رفتاری سخت، پایدار و قابل اطمینان خواهد داشت و اجرای پروژه نیز بدون مشکل پیش می رود.

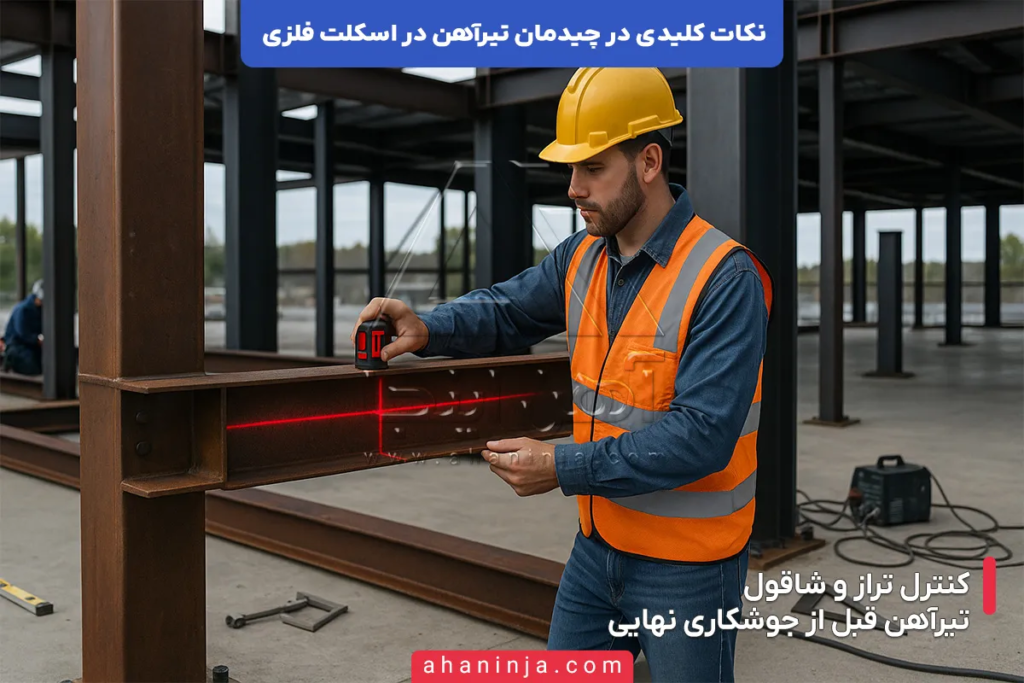

کنترل تراز و شاقول بودن تیرها

کنترل تراز و شاقول بودن تیرآهن ها یکی از همان بخش هایی است که شاید در ظاهر ساده به نظر برسد، اما در پروژه های واقعی ثابت شده است که کوچک ترین بی دقتی در آن می تواند روی تمام مراحل بعدی ساخت تأثیر بگذارد. وقتی یک تیر تنها چند میلیمتر از تراز خارج شود یا شاقول ستون دقیق نباشد، این خطا در مراحل بعدی مانند اجرای سقف، بتن ریزی، کفسازی، نصب دیوارهای داخلی و حتی عملکرد نهایی سازه، چند برابر می شود. به همین دلیل، مهندسین ناظر همیشه این مرحله را یکی از مهم ترین کنترل های قبل از جوشکاری نهایی می دانند.

در کارگاه های حرفه ای، تراز بودن تیرها به معنای این است که هر تیر دقیقا در ارتفاعی قرار گیرد که در نقشه سازه مشخص شده و هیچ اختلاف سطحی بین تیرهای مجاور وجود نداشته باشد. شاقول بودن نیز به معنای عمود بودن ستون ها و عدم انحراف آنها از خط قائم است. چون اگر ستون حتی کمی کج باشد، نشیمن تیر دچار اختلاف می شود و تیر مجبور می شود در وضعیتی غیر استاندارد بار را تحمل کند. همین موضوع باعث ایجاد لنگر پیچشی، تغییر مسیر بار و ضعف در عملکرد سازه می شود.

اهمیت کنترل تراز و شاقول بودن تیرها را می توان در چند بخش توضیح داد:

• تاثیر مستقیم روی اجرای سقف و بتن ریزی
  اگر تیرها تراز نباشند، ضخامت سقف در بخش های مختلف متفاوت می شود. بخشی از سقف ضخیم تر و بخشی نازک تر می شود و این یعنی وزن مرده سقف به شکل ناهمگون توزیع خواهد شد. در طول زمان این اختلاف وزن باعث تغییر رفتار تیرها و ایجاد خیز نامتقارن می شود. همچنین اجرای قالب بندی، نصب ورق عرشه فولادی یا شبکه آرماتور نیز با مشکل مواجه می شود و دقت کار کاهش می یابد.
• جلوگیری از تمرکز تنش و رفتار غیر یکنواخت تیر
  وقتی تیر در یک سمت بالا و در سمت دیگر پایین باشد، تحت بار، رفتار خمشی آن یکنواخت نیست و تنش ها در نقاط مختلف تیر متفاوت می شوند. این مشکل حتی ممکن است باعث کمانش موضعی, ترک های ریز یا تغییر شکل دائمی در تیر شود. در چیدمان اصولی، تیر باید دقیقا مطابق محور طراحی شده قرار گیرد تا بارها مسیر استاندارد خود را طی کنند.
• هماهنگی با مسیر دیوارها و تاسیسات داخلی
  زمانی که تیر تراز نباشد، اجرای دیوارهای داخلی، تیغه ها و حتی مسیرهای داکت های تاسیساتی با مشکل روبرو می شود. اختلاف تراز تیرها باعث می شود دیوارهای داخلی سطح یکسانی نداشته باشند یا مسیر عبور کانال ها دچار محدودیت شود. این موضوع هزینه های اصلاحات را به شکل قابل توجهی افزایش می دهد.
• کاهش خطاهای اجرایی و جلوگیری از اصلاح های وقت گیر
  کنترل دقیق تراز و شاقول قبل از جوشکاری نهایی باعث می شود بسیاری از خطاها همان ابتدا اصلاح شوند. اگر این کنترل انجام نشود، مجبور به بریدن جوش، بالا بردن یا پایین آوردن تیر و اصلاح دوباره اتصالات خواهیم شد؛ کارهایی که هم وقت پروژه را می گیرند و هم کیفیت نهایی را کاهش می دهند.
• افزایش ایمنی سازه و جلوگیری از رفتار غیرخطی ناخواسته
  ستون کج یا تیر ناهمتراز می تواند در زمان زلزله باعث تغییر مسیر نیروی جانبی شود. سازه در این حالت ممکن است به جای رفتار یکنواخت، دچار پیچش یا جابجایی ناخواسته شود. در سازه های فلزی که اتصالات نقش حیاتی دارند، تراز بودن تیر به معنای عملکرد صحیح و ایمن در زمان بار جانبی است.

از منظر تجربه میدانی، مهندسین و ناظران همیشه توصیه می کنند که قبل از هرگونه جوشکاری نهایی:

• تراز تیرها با تراز لیزری کنترل شود
• شاقول بودن ستون ها با دوربین یا شاغول فلزی بررسی شود
• محل نشیمن تیر تمیز، صاف و بدون برجستگی باشد
• فاصله تیر از محور طراحی شده با متر، خط تراز یا لیزر اندازه گیری شود

زمانی که این کنترل ها دقیق انجام شوند، ما یک سقف کاملا صاف، یک شبکه تیرریزی هماهنگ و یک سازه قابل اعتماد خواهیم داشت. این بخش نه تنها کیفیت مراحل بعدی ساخت را تضمین می کند، بلکه رفتار سازه در درازمدت را نیز قابل پیش بینی و مطمئن می کند.

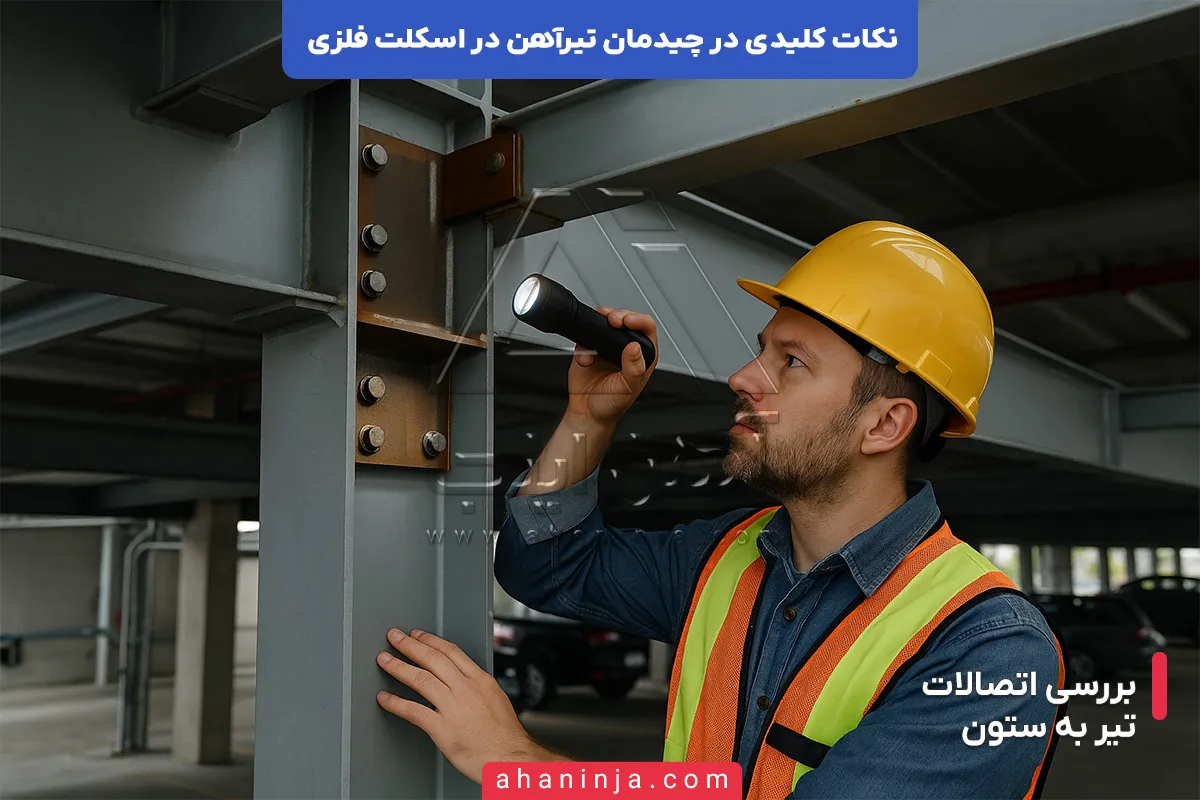

اجرای صحیح اتصالات تیرآهن

اجرای صحیح اتصالات تیرآهن یکی از مهم ترین و حساس ترین بخش های اسکلت فلزی است. حتی اگر بهترین تیرآهن، دقیق ترین چیدمان و استانداردترین فاصله گذاری رعایت شده باشد، اما اتصال ها ضعیف اجرا شوند، سازه در برابر بارهای ثقلی و جانبی عملکرد مطمئنی نخواهد داشت.

در پروژه های واقعی بارها مشاهده کرده ایم که یک اتصال اشتباه، یک جوش ناقص یا یک سخت کننده جاگذاری نشده، می تواند باعث تمرکز تنش، تغییر رفتار تیر، شکست موضعی و حتی ایجاد ضعف کلی در مسیر انتقال بار شود. به همین دلیل اجرای اتصالات باید با دقت بالا، نظارت مستمر و رعایت کامل استانداردهای فنی انجام شود.

در ادامه اصول حیاتی اجرای اتصالات تیرآهن را کامل ارائه می کنیم:

1. انتخاب ورق تقویتی مناسب و نصب صحیح آن
   در ناحیه اتصال تیر به ستون، به خصوص در اتصالاتی که تحت لنگر خمشی یا نیروی برشی بالا قرار دارند، استفاده از ورق تقویتی کاملا ضروری است. این ورق ها نقش توزیع تنش را بر عهده دارند و جلوی لهیدگی بال تیرآهن و تمرکز فشار در نقاط حساس را می گیرند. ضخامت و ابعاد این ورق ها باید بر اساس نقشه سازه و استانداردهای طراحی انتخاب شود و نصب آنها با جوش ممتد و یکپارچه انجام شود تا از عملکرد صحیح اتصال مطمئن باشیم.
2. استفاده از سخت کننده جان برای جلوگیری از کمانش موضعی
   جان تیرآهن در نزدیکی محل اتصال، به دلیل تمرکز نیروی برشی و وجود عکس العمل های تکیه گاهی، محل بروز کمانش موضعی است. نصب سخت کننده جان باعث می شود تیر در این مناطق مقاومت بیشتری پیدا کند و دچار تغییر شکل ناگهانی نشود. در صورت حذف یا کوچک بودن سخت کننده، تیر در این نقطه ضعیف می شود و می تواند تحت بارگذاری دچار شکست کنترل نشده شود.
3. اجرای صحیح جوشکاری با کنترل الکترود، ضخامت و طول جوش
   جوش در اتصالات تیرآهن باید مطابق استاندارد و با الکترود مناسب انجام شود. انتخاب الکترود اشتباه، اجرای جوش سرد یا جوش با نفوذ ناکافی، یکی از رایج ترین ضعف های اجرایی است.
   جوش باید:
   طول کافی داشته باشد
   ضخامت استاندارد خود را حفظ کند
   یکدست و بدون تخلخل باشد
   در دو پاس یا چند پاس (بسته به ضخامت ورق) اجرا شود
   کنترل کیفیت جوش در پروژه های مهم با تست های غیر مخرب (NDT) مانند UT یا PT انجام می شود تا از سلامت اتصال اطمینان حاصل شود.
4. استفاده از پیچ و مهره استاندارد در اتصالات پیچی
   در اتصالاتی که با پیچ و مهره انجام می شوند، انتخاب پیچ با کلاس مقاومتی مناسب اهمیت زیادی دارد. پیچ های A325 یا A490 برای اتصالات سنگین استفاده می شوند و باید از جنس استاندارد و دارای گواهی اصالت باشند.
   همچنین، مونتاژ پیچ و مهره با گشتاور مشخص باید انجام شود. اگر گشتاور کافی نباشد اتصال دچار شل شدن می شود و اگر بیش از حد باشد، پیچ دچار کشش غیر مجاز می شود و مقاومت آن کاهش پیدا می کند.
5. یکپارچه بودن انتقال بار در محل اتصال
   اتصال تیر به ستون نباید تفاوت رفتاری با سایر نقاط تیر ایجاد کند. به عبارت دیگر، مسیر انتقال بار باید بدون گره یا نقطه ضعف باشد. اگر اتصال در یک سمت تیر قوی و در سمت دیگر ضعیف باشد، تیر تحت بار دچار پیچش یا لنگر اضافی می شود. بنابراین تمام اجزای اتصال از جمله ورق روسری، ورق زیرسری، ورق جانبی و سخت کننده ها باید هماهنگ و یکپارچه اجرا شوند تا بار به طور یکنواخت منتقل شود.
6. تمیزکاری، آماده سازی سطح و حذف زنگ زدگی قبل از جوش یا اتصال پیچی
   یکی از اشتباهات رایج در کارگاه های اجرایی، جوشکاری روی سطوح زنگ زده، چرب یا آلودگی دار است. این موضوع باعث کاهش کیفیت جوش و ایجاد ضعف در اتصال می شود. سطح باید قبل از جوشکاری با سنگ فرز یا برس سیمی تمیز شود و هیچ آلودگی، رنگ یا چربی نباید روی سطح باقی بماند.
7. رعایت دقیق جزئیات نقشه سازه بدون هیچ تغییری
   اتصال تیر به ستون یکی از نقاطی است که هیچ تغییر خودسرانه ای نباید در آن انجام شود. کوچک ترین تغییر در ضخامت ورق، نوع جوش، ابعاد سخت کننده یا حتی جابه جایی محل اتصال می تواند رفتار تحلیل شده توسط مهندس طراح را کاملا تغییر دهد. در پروژه های اصولی، هر اتصال قبل از اجرا توسط ناظر کنترل و تایید می شود.
8. تراز و هم محور بودن تیر هنگام اتصال
   اتصال زمانی عملکرد واقعی خود را نشان می دهد که تیر به صورت کاملا تراز و هم محور روی نشیمن خود قرار گرفته باشد. اگر تیر تراز نباشد، اتصال تحت بار دچار تنش نامتعادل می شود و تیر رفتار خمشی غیر یکنواخت پیدا می کند.
9. حذف تمرکز تنش در لبه ها و نواحی جوش شده
   لبه های تیز، گوشه های ناصاف یا جوش های اضافی می توانند نقاط تمرکز تنش ایجاد کنند. این نقاط در زمان بارگذاری یا زلزله تبدیل به نقاط شکست می شوند. مهندسین اجرایی همیشه تاکید می کنند که لبه ها باید پخ زده شوند و سطح جوش کاملا صاف باشد.

به طور کلی، اجرای صحیح اتصالات تیرآهن یعنی ساختن یک ارتباط کاملا مقاوم، یکپارچه و قابل اعتماد بین اجزای سازه. زمانی که همه این اصول رعایت شوند، بارها بدون هیچ مشکلی از تیر به ستون منتقل می شوند و سازه در برابر بارهای ثقلی و جانبی رفتار مطمئن تری پیدا می کند.

اشتباهات رایج در چیدمان تیرآهن

در بسیاری از پروژه های فلزی، مشکلات اصلی سازه نه از ضعف مصالح بلکه از چند اشتباه ساده در چیدمان تیرآهن شروع می شود. خطاهایی مثل فاصله گذاری اشتباه، جانمایی نادرست تیرهای فرعی، انتخاب مقطع نامتناسب یا اجرای غلط اتصال ها، می توانند بعدها به خیز زیاد، لرزش سقف یا حتی ضعف لرزه ای منجر شوند. نکته مهم اینجاست که بیشتر این اشتباهات کاملا قابل پیشگیری هستند و فقط با کمی دقت در مرحله چیدمان می توان از بروز آنها جلوگیری کرد. این بخش دقیقا برای همین طراحی شده تا قبل از ورود به عمق مباحث، ذهن ما نسبت به خطاهای رایج آماده شود و ادامه مقاله را با نگاه دقیق تری دنبال کنیم:

رعایت نکردن فاصله استاندارد

رعایت نکردن فاصله استاندارد بین تیرآهن ها یکی از شایع ترین دلایلی است که موجب ضعف عملکرد سقف و تغییر رفتار سازه در طول زمان می شود. این خطا معمولا در پروژه هایی اتفاق می افتد که یا نظارت کافی وجود ندارد یا مجری به دلیل سرعت بالای اجرا، شرایط کارگاهی یا کمبود مصالح، فاصله تیرها را از مقدار طراحی شده تغییر می دهد. اما حتی چند سانتیمتر اختلاف در این فاصله می تواند پیامدهای فنی جدی ایجاد کند.

وقتی فاصله تیرها بیشتر از حد استاندارد باشد، دال سقف مجبور است دهانه بزرگ تری را طی کند. این افزایش دهانه باعث می شود دال تحت لنگر خمشی بالاتری قرار بگیرد و در نتیجه، خیز آن افزایش یابد. خیز زیاد نه تنها ظاهر سقف را تحت تأثیر قرار می دهد، بلکه می تواند باعث ترک های مویی، تغییر شیب ناخواسته، لرزش کف و حتی انتقال وزن اضافی به تیرهای اصلی شود. در ساختمان های مسکونی، این لرزش حتی هنگام راه رفتن احساس می شود و در پروژه های صنعتی ممکن است باعث اختلال در عملکرد تجهیزات شود.

از طرف دیگر، اگر فاصله تیرها کمتر از مقدار طراحی شده باشد، گرچه ممکن است خیز و لرزش کاهش پیدا کند، اما در عوض وزن فولاد مصرفی افزایش می یابد، هزینه پروژه بالا می رود و اجرای سقف به دلیل شلوغی شبکه تیرها دشوارتر می شود. البته این اشتباه معمولا به دلایل اقتصادی اتفاق نمی افتد و بیشتر مواقع مشکل اصلی فاصله های بیشتر از مقدار استاندارد است.

نکته مهم اینجاست که فاصله تیرها فقط یک عدد نیست، بلکه نتیجه محاسبات مهندسی دقیق بر اساس نوع سقف، نوع بارگذاری، ممان اینرسی تیر و رفتار مورد انتظار سازه است. اگر فاصله اشتباه انتخاب شود، سازه در برابر بارهای متحرک یا نیروهای جانبی مانند زلزله واکنش متفاوتی نشان می دهد. در برخی پروژه ها دیده شده که فاصله نامناسب تیرهای فرعی، باعث تقویت ناگهانی تیرهای اصلی یا اضافه شدن ورق های تقویتی در مراحل بعدی شده، چیزی که در صورت رعایت فاصله صحیح از ابتدا کاملا قابل پیشگیری بود.

در نهایت، رعایت نکردن فاصله استاندارد یک خطای کوچک نیست؛ یک نقص جدی است که اگر در همان مرحله اجرا کنترل نشود، هزینه های اصلاح آن در آینده بسیار بیشتر خواهد بود. اجرای دقیق فاصله تیرها مطابق نقشه سازه، علاوه بر افزایش ایمنی، باعث بهبود کیفیت اجرای سقف، راحتی اجرای تاسیسات و عملکرد طولانی مدت سازه می شود.

استفاده از تیرآهن غیر استاندارد

استفاده از تیرآهن غیر استاندارد یکی از خطرناک ترین اشتباهاتی است که در ظاهر ساده به نظر می رسد اما تاثیر مستقیم و جدی بر رفتار سازه دارد. تیرآهنی که وزن آن کمتر از مقدار درج شده در جدول اشتال باشد یا ضخامت جان و بال آن کاهش یافته باشد، هرچقدر هم ظاهر قابل قبولی داشته باشد، نمی تواند ظرفیت واقعی لازم را تأمین کند. این تفاوت معمولا در پروژه های اجرایی زمانی دیده می شود که تیر تحت بارگذاری ناگهانی دچار خمش بیش از حد، کمانش موضعی یا تغییر شکل غیرعادی می شود.

در تجربه های میدانی بارها مشاهده شده است که در برخی پروژه ها برای کاهش هزینه ها از تیرآهن های سبک تر یا محصولات کارگاهی استفاده شده و نتیجه آن کاهش قابل توجه ممان اینرسی، ضعف در تحمل بارهای ثقلی و لرزه ای، و نیاز به تقویت های اضافی در ادامه کار بوده است. تیرآهن غیر استاندارد معمولا در نقاطی که انتظار تنش بالا داریم (مثل محل تکیه گاه، نزدیکی اتصال، یا مسیر انتقال بار) زودتر وارد ناحیه تسلیم می شود و کل شبکه باربری را تحت تأثیر قرار می دهد.

نکته مهم اینجاست که تفاوت وزن یا ضخامت در تیرهای غیر استاندارد همیشه با چشم قابل تشخیص نیست. گاهی فقط چند میلیمتر کاهش ضخامت در جان تیر کافی است تا ظرفیت برشی به شدت کاهش یابد. همین موضوع باعث ایجاد ترک های ریز در جان، لهیدگی بال تیر یا حتی نشست غیر طبیعی سقف می شود. در پروژه های صنعتی، استفاده از تیرآهن غیر استاندارد می تواند موجب لرزش شدیدکف و اختلال در عملکرد ماشین آلات سنگین شود.

به همین دلیل، کنترل اصالت تیرآهن قبل از استفاده کاملا ضروری است. در پروژه های اصولی همیشه چند اقدام انجام می شود:

• وزن کردن شاخه ها و تطبیق آن با وزن استاندارد
• بررسی ضخامت جان و بال
• کنترل نام کارخانه و علامت حک شده روی تیر
• مقایسه ابعاد واقعی با مقادیر جدول اشتال

اگر این کنترل ها انجام نشوند، سازه در برابر نیروهای جانبی مثل زلزله به شدت آسیب پذیر می شود؛ چون تیرها توان شکل پذیری، تحمل لنگر و پایداری لازم را ندارند. استفاده از تیرآهن غیر استاندارد نه تنها کیفیت سازه را پایین می آورد، بلکه هزینه های سنگینی برای تقویت یا اصلاح سازه در مراحل بعدی ایجاد می کند.

در مجموع، استفاده از تیرآهن غیر استاندارد یکی از خطاهایی است که شاید در کوتاه مدت دیده نشود، اما در طول عمر سازه اثر مخربی برجای می گذارد و می تواند ایمنی کلی ساختمان را تحت تأثیر قرار دهد.

جایگذاری اشتباه تیرهای فرعی

جایگذاری اشتباه تیرهای فرعی از آن دسته خطاهایی است که خیلی وقت ها در ظاهر کوچک به نظر می رسد، اما در واقع می تواند مسیر باربری کل سقف را تحت تأثیر قرار دهد. تیرهای فرعی مثل مسیرهای اصلی انتقال بار از دال به تیرهای اصلی هستند و اگر درست در محل خود قرار نگیرند، بار سقف مجبور می شود مسیرهای طولانی تر یا نامناسبی را طی کند. همین موضوع باعث افزایش خمش تیرها، تغییر رفتار دال، ایجاد تمرکز تنش و حتی بروز لرزش های محسوس در کف می شود.

در پروژه های واقعی بارها مشاهده کرده ایم که یک جابه جایی چند سانتیمتری تیر فرعی از محل نشیمن استاندارد روی تیر اصلی، باعث تغییر کامل الگوی باربری شده و تیر اصلی مجبور شده باری بیش از مقدار محاسبه شده را تحمل کند. این موضوع ممکن است در آینده به نیاز برای نصب ورق تقویتی، سخت کننده جان یا حتی اصلاح محل اتصال تیر منجر شود. در سقف هایی مانند کامپوزیت یا عرشه فولادی، این خطا به سرعت در رفتار دال قابل تشخیص است و حتی قبل از بتن ریزی نیز خود را با افت ناشی از وزن ورق ها یا تغییر شیب نشان می دهد.

یکی از اشتباهات رایج این است که تیر فرعی به جای تکیه روی بال تیر اصلی، به شکل نامناسبی روی جان تیر اصلی جوش می شود. این اتصال کاملا نادرست، مسیر بار را از حالت مستقیم خارج می کند و باعث ایجاد تنش های پیچشی و موضعی در تیر اصلی می شود. همچنین دیده شده که برخی مجریان برای هماهنگی با بازشوهای سقف یا مسیر تاسیسات، تیرهای فرعی را بدون هماهنگی با نقشه سازه جابه جا می کنند. این کار، علاوه بر ایجاد ضعف سازه ای، باعث اختلال در عملکرد لرزه ای و کاهش شکل پذیری تیرها نیز می شود.

نکته مهم دیگر این است که فاصله تیرهای فرعی باید کاملا یکنواخت و مطابق نقشه باشد. اگر فاصله در بخشی بیشتر و در بخشی کمتر باشد، دال سقف رفتار یکنواختی نخواهد داشت و قسمتی از سقف خیز بیشتری خواهد گرفت. این ناهمگونی در طولانی مدت می تواند باعث ترک های دال، سفت شدن کف در نقاطی و نرم شدن آن در نقاطی دیگر و کاهش کیفیت کلی سقف شود.

در مجموع، جایگذاری اشتباه تیرهای فرعی یک خطای ظاهرا ساده اما عمیقا سازه ای است. رعایت دقیق محل نشیمن تیر، فاصله استاندارد، جهت صحیح و اتصال درست، نه تنها مسیر انتقال بار را منظم و قابل اعتماد می کند، بلکه باعث می شود سازه تحت بارهای ثقلی و جانبی رفتار کاملا مطمئن تری داشته باشد.

اجرای غلط اتصالات

اجرای غلط اتصالات یکی از خطرناک ترین خطاهایی است که می تواند در اسکلت فلزی رخ دهد، زیرا اتصال ها دقیقا همان نقاطی هستند که بار از یک عضو سازه ای به عضو بعدی منتقل می شود. یعنی اگر کوچک ترین ضعف یا خطا در این ناحیه وجود داشته باشد، تمام محاسبات سازه ای عملا بی اثر می شوند.

در پروژه های واقعی بارها دیده شده که تیرها کاملا استاندارد بوده اند، فاصله گذاری درست بوده و حتی جهت تیرریزی هم صحیح انتخاب شده، اما تنها یک اتصال اشتباه باعث شده سازه رفتار غیرقابل پیش بینی نشان دهد یا مجبور شوند پس از اجرا کل یک دهانه را تقویت کنند.

یکی از رایج ترین مشکلات در این بخش، جوشکاری ناقص، سرد یا ناهماهنگ است. جوشی که نفوذ کافی نداشته باشد یا روی سطح زنگ زده، چرب یا رنگ زده اجرا شود، توان تحمل لنگر و برش طراحی شده را ندارد. این موضوع به ویژه در محل اتصال تیر به ستون اهمیت زیادی دارد، زیرا این نقطه معمولا تحت لنگر خمشی بالا و نیروی برشی قابل توجه قرار می گیرد. در بسیاری از سازه ها مشاهده شده که همین نقص کوچک، باعث گسیختگی موضعی یا لهیدگی جان تیر شده است.

خطای رایج دیگر، استفاده نکردن از سخت کننده جان در نقاطی است که نیاز به مقاومت بیشتری دارند. نبود سخت کننده باعث می شود تیر در محل تمرکز بار دچار کمانش موضعی شود و اتصال عملا رفتار استاندارد خود را از دست بدهد. گاهی نیز دیده می شود که ورق تقویتی طبق نقشه نصب نمی شود یا ضخامت آن کمتر از مقدار طراحی انتخاب می شود؛ این موضوع مستقیما ظرفیت خمشی اتصال را کاهش می دهد.

در اتصالات پیچی، استفاده از پیچ و مهره نامناسب یا سفت کردن پیچ ها بدون گشتاور استاندارد باعث می شود اتصال در ظاهر کامل باشد اما در واقعیت تحت بار شل شود، از هم باز شود یا بار را به شکل نامتعادل منتقل کند. پیچ های غیر استاندارد، مخصوصا پیچ های تقلبی با کلاس مقاومتی پایین، از مهم ترین ضعف های اجرایی در برخی پروژه ها هستند.

نکته مهم دیگر عدم رعایت تراز و هم محوری تیر هنگام اتصال است. اگر تیر حتی چند میلیمتر بالاتر یا پایین تر از محل نشیمن قرار بگیرد، اتصال تحت تنش های پیچشی ناخواسته قرار می گیرد و مسیر انتقال بار به شکل غیرطبیعی تغییر می کند. این موضوع در زمان زلزله می تواند منجر به پیچش سازه ای و تغییر شکل های شدید شود.

در مجموع، اجرای غلط اتصالات خطایی است که به سرعت خودش را نشان نمی دهد، اما در زمان بارگذاری سنگین یا هنگام زلزله می تواند تبدیل به نقطه شکست سازه شود. رعایت استاندارد جوشکاری، استفاده از ورق ها و سخت کننده های مناسب، انتخاب پیچ های استاندارد و کنترل دقیق تراز اتصال، همگی برای اطمینان از انتقال صحیح بار در اسکلت فلزی ضروری هستند.

تاثیر نوع چیدمان بر رفتار لرزه ای سازه

نوع چیدمان تیرآهن نقشی اساسی در عملکرد لرزه ای یک سازه فلزی دارد. رفتار سازه در برابر زلزله فقط به کیفیت مصالح یا نوع اتصال ها وابسته نیست؛ بلکه این که تیرها در چه جهتی چیده شده اند، فاصله آنها چقدر است، تیرهای اصلی و فرعی چگونه با هم هماهنگ شده اند و مسیر انتقال بار چگونه طراحی شده، همه مستقیما بر نحوه پاسخ سازه به نیروهای جانبی تأثیر می گذارد.

در پروژه های واقعی نیز همیشه مشاهده شده که سازه هایی با چیدمان درست، رفتار شکل پذیرتر، پایداری بهتر و جذب انرژی بالاتری دارند. در مقابل، کوچک ترین خطا در چیدمان تیرها می تواند مسیر انتقال نیروها را تغییر دهد و سازه را در زمان زلزله دچار پیچش، خمش ناخواسته و ضعف در جذب انرژی کند.

در ادامه تاثیرات چیدمان تیرآهن بر رفتار لرزه ای سازه را با توضیحات کامل ارائه می کنیم:

• کنترل و کاهش پیچش سازه در زمان زلزله
  چیدمان صحیح تیرها باعث می شود مرکز سختی و مرکز جرم سازه به هم نزدیک تر شوند. وقتی این هماهنگی وجود داشته باشد، سازه در زمان زلزله دچار پیچش اضافی نمی شود. پیچش بیش از حد یکی از مخرب ترین حالت های رفتار سازه ای است و معمولا در سازه هایی دیده می شود که تیرریزی در یک بخش شلوغ و در بخش دیگر پراکنده است یا تیرها در یک جهت به‌درستی هم وزن نشده اند. چیدمان اصولی تیرآهن یکی از اصلی ترین عوامل جلوگیری از پیچش است.
• افزایش سختی جانبی سازه
  زمانی که تیرهای اصلی و فرعی در جهت های درست قرار بگیرند و فاصله گذاری آنها مطابق محاسبات باشد، سختی جانبی سازه افزایش پیدا می کند. سختی جانبی همان توانایی سازه در مقاومت در برابر تغییر شکل جانبی ناشی از زلزله است. چیدمان درست تیرها کمک می کند ستون ها نیز نیروها را بهتر جذب کنند و کل سازه با شکل پذیری بیشتری رفتار کند.
• ایجاد مسیر باربری منظم و قابل پیش بینی
  یکی از مهم ترین نیازهای سازه هنگام زلزله، مسیر باربری روشن و مشخص است. چیدمان درست تیرآهن باعث می شود نیروهای جانبی در کوتاه ترین و مقاوم ترین مسیر منتقل شوند. وقتی تیرها نظم و هماهنگی داشته باشند، نیرو ابتدا وارد تیر فرعی می شود، سپس به تیر اصلی و در نهایت ستون ها انتقال پیدا می کند. این رفتار منظم مانع از تمرکز نیرو در نقاط خاص می شود و احتمال شکست موضعی را کاهش می دهد.
• بهبود شکل پذیری و جذب انرژی سقف
  در زمان زلزله، سازه نیاز دارد انرژی ورودی را جذب و مستهلک کند. چیدمان اصولی تیرها باعث می شود سقف عملکرد شکل پذیرتری داشته باشد و تیرها بتوانند بدون شکست ناگهانی وارد ناحیه پلاستیک کنترل شده شوند. این موضوع به ویژه در اتصالات تیر به ستون اهمیت زیادی دارد، زیرا تیر باید توان خمشی کافی داشته باشد و چیدمان اشتباه می تواند این توان را کاهش دهد.
• کاهش احتمال کمانش موضعی تیرها
  چیدمان نادرست، مخصوصا افزایش بیش از حد فاصله تیرها یا قرارگیری غلط تیرهای فرعی، باعث می شود بخش هایی از تیر تحت بار خمشی شدید یا برش ناخواسته قرار بگیرد. این رفتار می تواند باعث کمانش موضعی جان تیر یا تغییر شکل غیرطبیعی آن شود. اما زمانی که چیدمان اصولی باشد، تیرها به صورت متعادل بار را دریافت و منتقل می کنند و احتمال کمانش در زمان زلزله به حداقل می رسد.
• توزیع متعادل بارهای افقی و کاهش تمرکز تنش
  چیدمان استاندارد تیرها باعث می شود بارهای جانبی به صورت متعادل توزیع شوند. در چیدمان نامنظم، ممکن است بخش های خاصی از سقف نیروی بیشتری دریافت کنند و همین موضوع می تواند باعث تمرکز تنش، ترک در دال، تغییر شکل ناهمگون و کاهش مقاومت کلی سازه شود. چیدمان متقارن و استاندارد از ایجاد چنین نقاط ضعفی جلوگیری می کند.
• هماهنگی بهتر تیرها با اتصالات و افزایش مقاومت گره ها
  رفتار لرزه ای سازه به شدت به عملکرد گره ها وابسته است. گره ها همان محل هایی هستند که تیر به ستون یا تیر به تیر متصل می شود. چیدمان درست تیرآهن باعث می شود گره ها بار را در جهتی دریافت کنند که توان بیشتری دارند. اما چیدمان نادرست می تواند نیرو را به سمت ضعیف ترین قسمت گره هدایت کند و مقاومت سازه را کاهش دهد.

در مجموع، چیدمان اصولی تیرآهن نه فقط یک موضوع اجرایی، بلکه یک اصل جدی در بهبود عملکرد لرزه ای سازه است. سازمان دهی درست مسیر بار، کاهش پیچش، افزایش سختی جانبی، بهبود شکل پذیری و کنترل تغییر شکل ها، همگی نتیجه مستقیم یک چیدمان دقیق و مهندسی شده است.

جمع بندی

چیدمان تیرآهن یکی از مهم ترین مراحل اجرای اسکلت فلزی است. از انتخاب جهت تیرریزی و فاصله مناسب تیرها گرفته تا کنترل تراز، اجرای اتصال ها و نقش تیرهای اصلی و فرعی، همه این مراحل کنار هم کیفیت نهایی پروژه را مشخص می کنند. وقتی این اصول با دقت رعایت شوند، سازه در برابر بارهای ثقلی و جانبی رفتار کاملا مطمئن تری خواهد داشت و مشکلات احتمالی در مراحل بعدی اجرا نیز کاهش پیدا می کند.

برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفه‌ای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
