راهنمای کامل نصب ورق پانچ + روش ها و نکات مهم

ورق پانچ یکی از پرکاربردترین مقاطع فولادی است که به دلیل داشتن سوراخ‌های منظم و متنوع در صنایع مختلف مورد استفاده قرار می‌گیرد. این محصول علاوه بر جنبه‌های کاربردی، در زمینه‌های تزئینی و دکوراتیو نیز جایگاه ویژه‌ای دارد. با این حال، اجرای صحیح و نصب ورق پانچ اهمیت بسیار زیادی دارد؛ زیرا کیفیت نصب تأثیر مستقیم بر دوام، زیبایی، مقاومت و ایمنی سازه خواهد داشت. اگر نصب به صورت اصولی انجام نشود، مشکلاتی مانند لرزش، تغییر شکل یا کاهش کارایی به وجود می‌آید.

«اگر قصد خرید ورق پانچ دارید، اولین قدم آگاهی از قیمت روز ورق پانچ است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت ورق پانچ بزنید.»

در ادامه به بررسی کامل نصب ورق پانچ، مراحل، روش‌های متداول، ابزارهای لازم و نکات مهم در اجرای ورق پانچ می‌پردازیم، پس در ادامه با اهن اینجا همراه باشید.

مراحل نصب ورق پانچ

نصب ورق پانچ یک فرآیند حساس است که برای دستیابی به نتیجه‌ای باکیفیت باید مرحله‌به‌مرحله و بر اساس اصول فنی انجام شود. در ادامه مراحل نصب را با جزئیات کامل بررسی می‌کنیم:

1. آماده‌سازی محل نصب
   پیش از هر اقدامی باید سطحی که قرار است ورق پانچ روی آن نصب شود، کاملاً آماده‌سازی گردد. این سطح باید صاف، تمیز و عاری از گردوغبار، چربی و زنگ‌زدگی باشد. وجود هرگونه آلودگی یا ناهمواری می‌تواند باعث کاهش استحکام اتصال و حتی ایجاد لرزش و تغییر شکل در ورق پانچ شود. در پروژه‌های صنعتی معمولاً از ابزارهایی مانند برس سیمی، شوینده‌های صنعتی یا حتی عملیات سندبلاست برای تمیز کردن سطح استفاده می‌شود.
2. اندازه‌گیری دقیق ابعاد مورد نیاز
   پس از آماده‌سازی، مرحله بعدی تعیین دقیق ابعاد ورق پانچ متناسب با پروژه است. در این مرحله باید از ابزارهای متر، تراز و گونیا استفاده شود تا ابعاد به درستی مشخص شوند. اندازه‌گیری دقیق مانع از بروز مشکلاتی مانند عدم تقارن سوراخ‌ها، ایجاد درزهای ناخواسته یا هم‌پوشانی اشتباه ورق‌ها خواهد شد.
3. برش ورق پانچ
   بر اساس اندازه‌گیری‌های انجام شده، ورق پانچ باید به ابعاد مناسب برش داده شود. برای این کار از دستگاه‌های گیوتین، لیزر برش CNC یا قیچی صنعتی استفاده می‌شود. انتخاب دستگاه برش به ضخامت ورق و نوع طرح پانچ بستگی دارد. برای مثال، برش ورق پانچ ضخیم نیازمند تجهیزات قدرتمندتری مانند برش پلاسما یا لیزر است. در این مرحله رعایت دقت و ظرافت برش اهمیت بالایی دارد، چرا که کوچک‌ترین خطا می‌تواند باعث ایجاد مشکل در نصب شود.
4. انتخاب روش نصب
   پس از آماده‌سازی و برش، باید روش نصب انتخاب شود. بسته به ضخامت ورق پانچ، نوع پروژه و محل نصب، می‌توان از روش‌های جوشکاری، پیچ و مهره، پرچ یا نصب در قاب فلزی استفاده کرد. انتخاب درست روش نصب به عوامل متعددی مانند میزان بار وارد بر ورق، شرایط محیطی (داخلی یا بیرونی) و نیاز به تعویض یا تعمیر احتمالی بستگی دارد.
5. اجرای نصب
   در این مرحله، ورق پانچ مطابق با روش انتخاب‌شده روی سازه یا دیوار نصب می‌شود. اگر از جوشکاری استفاده شود، لازم است عملیات با رعایت کامل ایمنی جوشکاری و توسط نیروی متخصص انجام گیرد. در روش پیچ و مهره یا پرچ، باید فاصله بین اتصالات به صورت یکنواخت در نظر گرفته شود تا از ایجاد لرزش جلوگیری شود. در نصب دکوراتیو یا معماری، استفاده از قاب فلزی علاوه بر استحکام، جلوه ظاهری بهتری ایجاد می‌کند.
6. کنترل نهایی و اصلاحات
   پس از نصب، باید همه بخش‌ها از نظر تراز بودن، استحکام، تقارن سوراخ‌ها و زیبایی ظاهری بررسی شوند. در صورت وجود هرگونه ایراد یا ناهماهنگی، اصلاحات لازم انجام می‌شود. این مرحله تضمین می‌کند که ورق پانچ علاوه بر کارکرد فنی، از نظر بصری نیز جلوه مطلوبی داشته باشد.

ورق پانچ چیست؟

ورق پانچ یکی از مقاطع فولادی پرکاربرد در صنایع مختلف است که به دلیل داشتن سوراخ‌ها و طرح‌های متنوع، کاربردهای زیادی در زمینه‌های صنعتی، ساختمانی و دکوراتیو پیدا کرده است، در این مقاله به ورق پانچ، ویژگی ها و کاربردهای آن می پردازیم:

بیشتر بخوانید

روش‌های مختلف نصب ورق پانچ

نصب ورق پانچ می‌تواند با روش‌های متفاوتی انجام شود که هرکدام مزایا، محدودیت‌ها و کاربردهای خاص خود را دارند. انتخاب روش مناسب به عواملی مانند ضخامت ورق پانچ، نوع سازه، شرایط محیطی و هدف پروژه بستگی دارد. در ادامه متداول‌ترین روش‌های نصب را بررسی می‌کنیم:

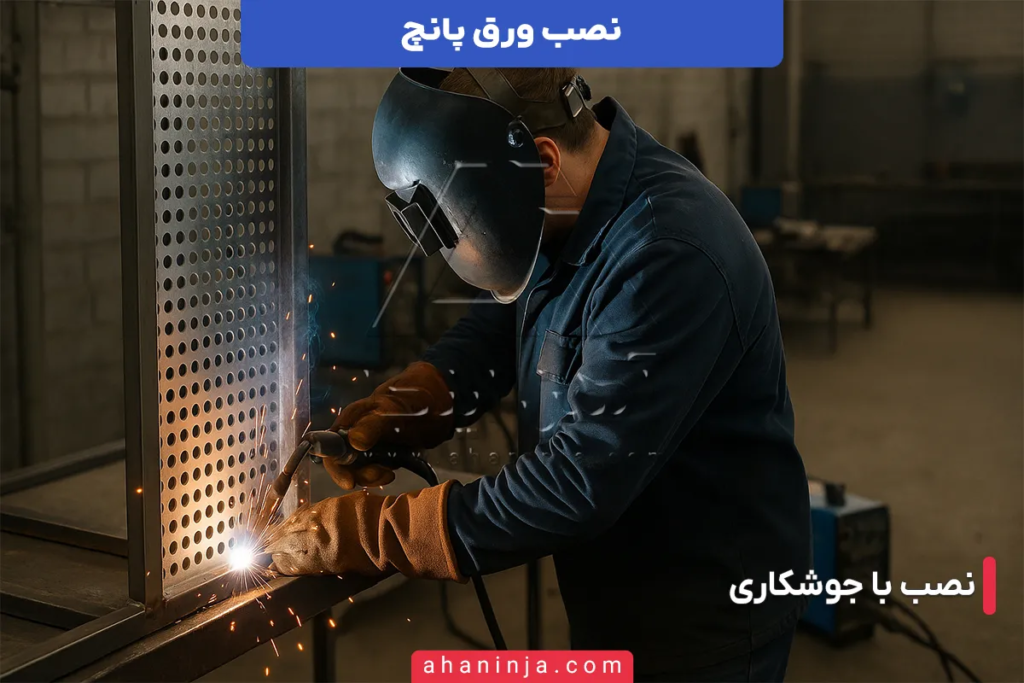

• نصب با جوشکاری
  یکی از رایج‌ترین و مقاوم‌ترین روش‌ها برای نصب ورق پانچ است. در این روش، ورق پانچ به صورت مستقیم روی فریم یا سازه فلزی جوش داده می‌شود. این روش بیشتر در پروژه‌های صنعتی، سازه‌ای و مکان‌هایی که نیاز به استحکام بالا وجود دارد، کاربرد دارد. البته اجرای آن نیازمند نیروی متخصص و رعایت دقیق اصول ایمنی جوشکاری است.

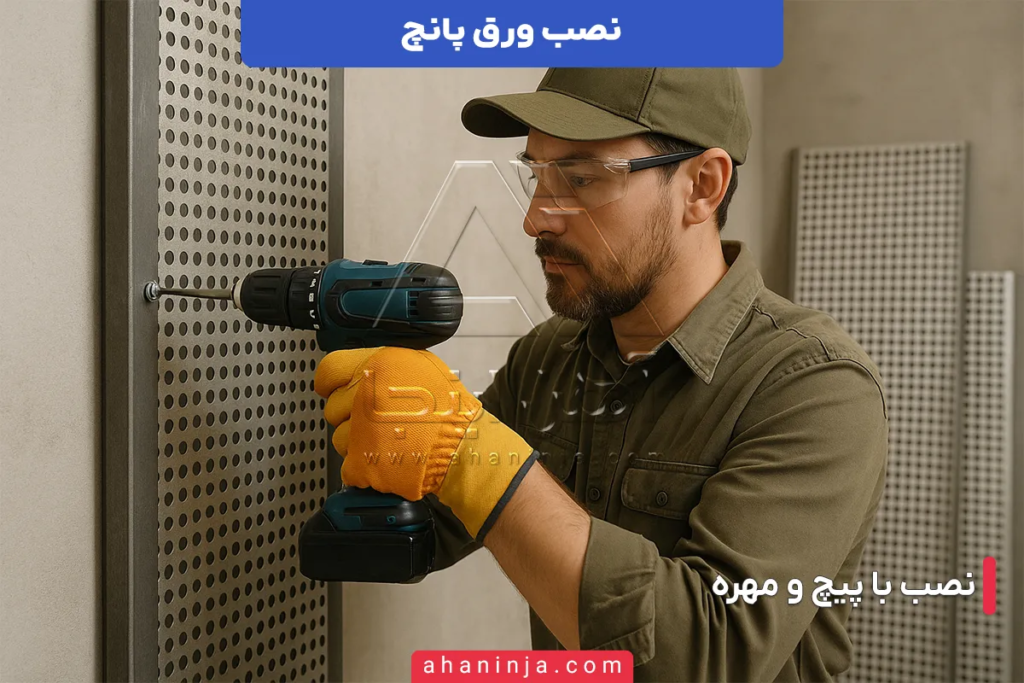

• نصب با پیچ و مهره
  این روش بیشتر در پروژه‌های ساختمانی و دکوراتیو به کار می‌رود. در این حالت، ورق پانچ با استفاده از پیچ و مهره استاندارد روی دیوار یا سازه محکم می‌شود. مزیت بزرگ این روش امکان باز و بسته کردن و حتی تعویض ورق پانچ بدون آسیب به سازه است. علاوه بر این، پیچ و مهره‌ها در صورت انتخاب درست می‌توانند ظاهر زیبایی هم ایجاد کنند.
• نصب با پرچ
  روشی سریع و اقتصادی است که معمولاً برای ورق پانچ با ضخامت‌های کم مورد استفاده قرار می‌گیرد. در این روش، پرچ فلزی یا آلومینیومی برای اتصال استفاده می‌شود. هرچند نصب با پرچ هزینه و زمان کمتری دارد، اما جداسازی ورق پانچ در آینده دشوارتر خواهد بود. این روش بیشتر در پروژه‌های موقت یا بخش‌هایی که نیاز به تعویض مکرر ندارند، کاربرد دارد.
• نصب در قاب یا فریم
  این روش بیشتر جنبه معماری و تزئینی دارد. ورق پانچ داخل یک قاب فلزی یا آلومینیومی نصب می‌شود و سپس قاب به دیوار یا سازه متصل می‌گردد. استفاده از قاب باعث افزایش استحکام، زیبایی و یکپارچگی ظاهری می‌شود. به همین دلیل در پروژه‌های دکوراتیو داخلی و طراحی‌های مدرن معماری، این روش بسیار محبوب است.

جدول مقایسه روش‌های نصب ورق پانچ

ابزارهای مورد نیاز در نصب ورق پانچ

برای اجرای دقیق و اصولی نصب ورق پانچ، استفاده از ابزار مناسب اهمیت زیادی دارد. اولین دسته ابزار مربوط به برش ورق پانچ است. در این بخش معمولاً از دستگاه‌های گیوتین، قیچی صنعتی و برش لیزری CNC استفاده می‌شود تا ورق‌ها مطابق ابعاد پروژه آماده شوند. انتخاب نوع دستگاه بر اساس ضخامت ورق پانچ و طرح سوراخ‌ها انجام می‌گیرد.

در مرحله نصب، ابزارهای اتصال نقش کلیدی دارند. در صورت استفاده از روش جوشکاری، وجود دستگاه جوش الکتریکی یا گاز و تجهیزات ایمنی مانند ماسک، دستکش نسوز و لباس کار مخصوص ضروری است. برای روش‌های دیگر مانند پیچ و مهره یا پرچ‌کاری، ابزارهایی نظیر دریل صنعتی، مته فولادی، پیچ‌گوشتی برقی، پرچ‌کن دستی یا بادی مورد استفاده قرار می‌گیرند.

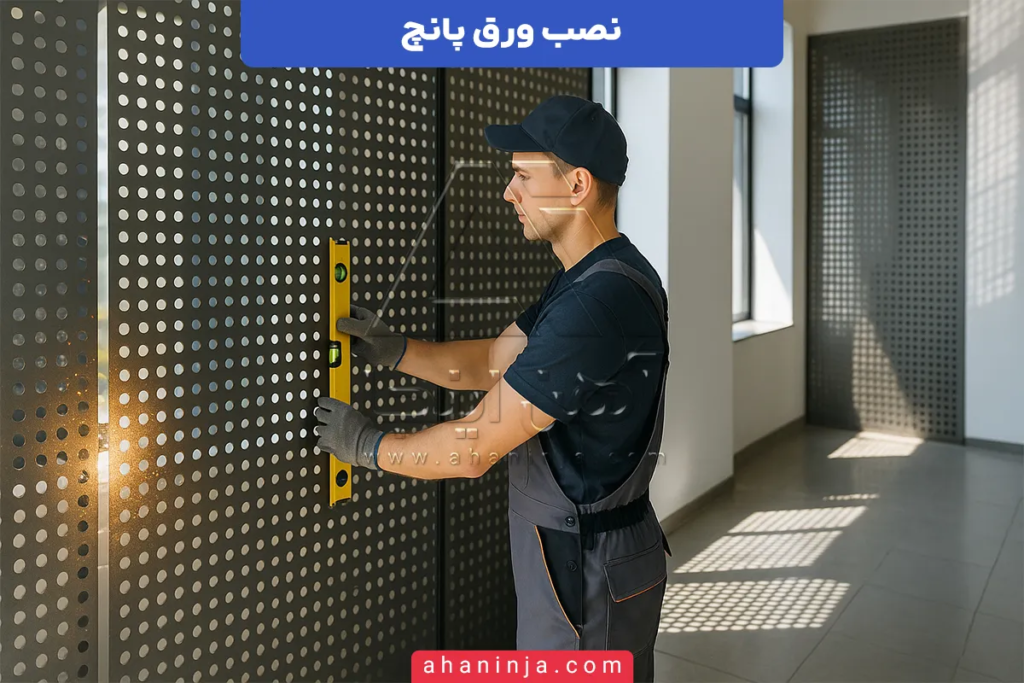

ابزارهای اندازه‌گیری نیز جزو لوازم مهم محسوب می‌شوند. برای نصب دقیق و بدون خطا، استفاده از متر فلزی، تراز بنایی و گونیا الزامی است تا ورق پانچ به صورت صاف، تراز و متقارن روی سازه قرار بگیرد. هرگونه بی‌دقتی در اندازه‌گیری می‌تواند منجر به لرزش یا عدم زیبایی ظاهری شود.

در کنار ابزارهای اصلی، استفاده از وسایل ایمنی اهمیت ویژه‌ای دارد. دستکش‌های مقاوم در برابر برش، عینک ایمنی برای جلوگیری از آسیب ناشی از براده یا جرقه، کلاه ایمنی و کفش ایمنی از جمله تجهیزاتی هستند که در تمامی پروژه‌ها باید در نظر گرفته شوند. رعایت اصول ایمنی نه تنها از بروز حوادث جلوگیری می‌کند بلکه کیفیت نهایی نصب ورق پانچ را نیز تضمین خواهد کرد.

نکات مهم در نصب ورق پانچ

برای اینکه نصب ورق پانچ به‌صورت اصولی و استاندارد انجام شود، رعایت نکات زیر ضروری است. این نکات نه تنها کیفیت پروژه را تضمین می‌کنند بلکه باعث افزایش دوام، ایمنی و زیبایی هم می‌شوند:

1. انتخاب روش نصب متناسب با پروژه
   در اولین قدم باید روش نصب بر اساس نوع پروژه مشخص شود. برای پروژه‌های صنعتی که نیاز به مقاومت مکانیکی بالا دارند، روش جوشکاری بهترین گزینه است. در مقابل، برای پروژه‌های ساختمانی و معماری داخلی، روش پیچ و مهره یا نصب در قاب فلزی توصیه می‌شود زیرا علاوه بر استحکام کافی، امکان باز و بسته کردن یا تعویض ورق پانچ را فراهم می‌کند.
2. توجه به ضخامت و ابعاد ورق پانچ
   ضخامت و ابعاد ورق پانچ تأثیر مستقیم بر روش نصب دارد. در ورق‌های ضخیم‌تر، فشار و وزن بیشتری وجود دارد و بنابراین باید از روش‌های مقاوم مانند جوشکاری یا پیچ‌های سنگین استفاده شود. در مقابل، ورق پانچ نازک‌تر را می‌توان با روش‌های ساده‌تر مانند پرچ یا پیچ سبک نصب کرد. بی‌توجهی به این نکته می‌تواند منجر به تغییر شکل یا خمیدگی ورق شود.
3. استفاده از ورق پانچ ضد زنگ در پروژه‌های بیرونی
   در محیط‌های باز که در معرض رطوبت، باران یا تغییرات دمایی هستند، حتماً باید از ورق پانچ گالوانیزه یا با پوشش ضد خوردگی استفاده شود. در غیر این صورت، ورق به‌مرور دچار زنگ‌زدگی و کاهش مقاومت مکانیکی خواهد شد. در صورت نیاز می‌توان از رنگ‌های صنعتی یا پوشش اپوکسی نیز برای افزایش طول عمر استفاده کرد.
4. رعایت فاصله استاندارد بین اتصالات
   فاصله بین اتصالات (پیچ‌ها، پرچ‌ها یا نقاط جوش) باید به‌صورت استاندارد رعایت شود. اگر فاصله بیش از حد باشد، ورق پانچ دچار لرزش و ایجاد نویز خواهد شد و در برابر بارهای واردشده مقاومت کافی نخواهد داشت. در پروژه‌های دکوراتیو، رعایت فاصله یکنواخت اهمیت بیشتری دارد زیرا عدم تقارن باعث کاهش زیبایی ظاهری می‌شود.
5. استفاده از ابزار دقیق و تجهیزات ایمنی
   در زمان نصب باید از ابزارهای دقیق مانند متر، تراز و گونیا برای اندازه‌گیری و نصب صحیح استفاده شود. استفاده از ابزار نامناسب می‌تواند موجب خطا در تراز یا ایجاد فاصله‌های ناخواسته شود. همچنین رعایت اصول ایمنی با استفاده از دستکش مقاوم، عینک ایمنی، کفش کار و ماسک جوشکاری برای جلوگیری از حوادث ضروری است.
6. کنترل و بازبینی نهایی پس از نصب
   پس از پایان نصب، یک بازبینی کامل باید انجام شود. در این مرحله باید مواردی مانند تراز بودن ورق، استحکام اتصالات، تقارن سوراخ‌ها، زیبایی ظاهری و نبود لرزش یا خمیدگی بررسی شوند. انجام اصلاحات احتمالی در همین مرحله مانع از ایجاد مشکلات جدی در آینده خواهد شد.

چالش‌ها و مشکلات رایج در نصب ورق پانچ

در فرآیند نصب ورق پانچ مشکلات و خطاهایی وجود دارند که در صورت بی‌توجهی می‌توانند باعث کاهش کیفیت، دوام و زیبایی سازه شوند. آشنایی با این چالش‌ها به پیمانکاران و مهندسان کمک می‌کند تا از بروز آن‌ها جلوگیری کنند:

1. ایجاد لرزش و صدای اضافی
   یکی از رایج‌ترین مشکلات در نصب ورق پانچ، رعایت نکردن فاصله استاندارد بین اتصالات است. اگر پیچ‌ها، پرچ‌ها یا نقاط جوش به صورت منظم و با فاصله مناسب نصب نشوند، ورق پانچ دچار لرزش و تولید نویز در اثر حرکت یا باد خواهد شد. این مسئله به‌ویژه در پروژه‌های بیرونی بسیار محسوس است.
2. زنگ‌زدگی و خوردگی
   استفاده نکردن از ورق پانچ گالوانیزه یا پوشش ضد زنگ در پروژه‌های فضای باز باعث می‌شود که ورق در تماس با رطوبت و شرایط محیطی به سرعت دچار زنگ‌زدگی و کاهش استحکام شود. این مشکل علاوه بر کاهش عمر سازه، هزینه‌های تعمیر و نگهداری زیادی را به پروژه تحمیل می‌کند.
3. تغییر شکل و خمیدگی ورق پانچ
   اگر روش نصب با توجه به ضخامت و ابعاد ورق پانچ انتخاب نشود، احتمال خمیدگی و تغییر شکل در طول زمان افزایش می‌یابد. برای مثال، استفاده از پرچ یا پیچ‌های سبک برای ورق ضخیم می‌تواند منجر به کاهش استحکام مکانیکی شود.
4. خطا در اندازه‌گیری و برش
   یکی از مشکلات اساسی در نصب ورق پانچ، بی‌دقتی در اندازه‌گیری ابعاد و برش دقیق است. حتی خطای چند میلی‌متری می‌تواند باعث ایجاد درزهای ناخواسته، عدم تقارن و کاهش زیبایی ظاهری پروژه شود. این مشکل در پروژه‌های دکوراتیو به‌ویژه بسیار حساس است.
5. عدم رعایت ایمنی در هنگام نصب
   در برخی پروژه‌ها توجه کافی به تجهیزات ایمنی نمی‌شود. کار با دستگاه‌های برش، جوشکاری یا دریل بدون استفاده از دستکش مقاوم، عینک ایمنی و کفش کار می‌تواند خطرات جدی برای نصاب ایجاد کند. علاوه بر آن، بی‌توجهی به ایمنی می‌تواند کیفیت نصب را هم کاهش دهد.

جدول: چالش‌ها و مشکلات رایج در نصب ورق پانچ

جمع بندی

نصب ورق پانچ فرآیندی است که علاوه بر دقت، نیازمند انتخاب روش صحیح و ابزار مناسب است. اجرای اصولی این فرآیند باعث افزایش دوام، ایمنی و زیبایی سازه می‌شود. در پروژه‌های ساختمانی و صنعتی، انتخاب درست روش نصب می‌تواند تفاوت زیادی در کیفیت نهایی ایجاد کند.
