تیرآهن INP برای تیر اصلی بهتر است یا تیر فرعی؟
وقتی صحبت از انتخاب مقطع مناسب در یک سازه فلزی می شود، همیشه این پرسش مطرح است که کدام تیرآهن برای کدام بخش بهتر عمل می کند؟ این موضوع، فقط انتخاب بین سایزها یا برندها نیست؛ بلکه انتخاب بین نقشهای متفاوت در سازه است؛ بهویژه بین تیر اصلی و تیر فرعی. یکی از مقاطعی که معمولاً در این مقایسه مطرح می شود، تیرآهن INP است. مقطعی با ویژگی های خاص، قیمت مناسب تر نسبت به برخی گزینه ها، و در عین حال، محدودیت های فنی که اگر درست درک نشود، می تواند به اشتباه در طراحی یا اجرا منجر شود.
«اگر قصد خرید تیرآهن دارید، اولین قدم آگاهی از قیمت روز تیرآهن است. ما در آهن اینجا قیمتها را بهصورت لحظهای، معتبر و شفاف در اختیار شما قرار دادهایم، بنابراین پیشنهاد میکنیم سری به صفحه قیمت تیرآهن بزنید.»
در این مقاله، بررسی می کنیم که آیا تیرآهن INP برای تیر اصلی مناسب تر است یا برای تیر فرعی؟ و بر اساس رفتار سازه ای، ویژگی های فنی و شرایط اجرایی، پاسخ را ارائه می کنیم، پس در ادامه با اهن اینجا همراه باشید.
تفاوت تیر اصلی و تیر فرعی در سازه چیست؟
اگر نگاهی دقیق به نقشه های سازه های فلزی داشته باشیم، متوجه می شویم که همه تیرها وظیفه ای یکسان ندارند. بعضی از آنها بار اصلی سقف یا طبقه را تحمل می کنند و نقش ستون های افقی را دارند، در حالی که برخی دیگر تنها برای انتقال بارهای موضعی به تیرهای بزرگ تر طراحی شده اند. اینجا است که تفاوت تیر اصلی و تیر فرعی معنا پیدا می کند.
تیر اصلی عضوی است که مستقیماً بار سقف، بار زنده، بار مرده، و وزن تیرهای فرعی را به ستون ها منتقل می کند. معمولاً در دهانه های بلندتر قرار می گیرد و باید از نظر مقاومت خمشی، پایداری و کنترل خیز، کاملاً مطمئن طراحی شود. هر اشتباه در انتخاب مقطع برای تیر اصلی، می تواند باعث نشست سقف، خیز غیرمجاز یا حتی ضعف کلی در اسکلت شود. به همین دلیل در این بخش، استفاده از تیرآهن هایی با جان ضخیم، بال های پهن و کیفیت بالا مانند IPE، H یا تیر مرکب رایج است.
در مقابل، تیر فرعی وظیفه دارد بار محدودتری را از دال سقف یا کف گرفته و به تیر اصلی منتقل کند. این عضو معمولاً در دهانه های کوتاه تر و با بارگذاری سبک تر استفاده می شود و نسبت به تیر اصلی، مقطع ساده تری نیاز دارد. در اینجا، استفاده از تیرآهن INP یا حتی پروفیل های قوطی شکل می تواند گزینه ای کاملاً مناسب و اقتصادی باشد، به شرط آن که بارگذاری دقیق بررسی شده باشد.
نکته مهمی که نباید فراموش شود این است که تیر اصلی در مدل سازی سازه ای نقش کلیدی دارد. تمام نیروهای وارد بر سقف و دیوارها، در نهایت باید از طریق این عضو به ستون ها منتقل شود. به همین دلیل، در طراحی و اجرا، باید با دقت بسیار بالا انجام شود و کوچک ترین خطا در انتخاب یا اجرای آن، ممکن است اثر دومینویی بر کل سازه داشته باشد.
از نظر اجرایی نیز تفاوت این دو عضو کاملاً محسوس است. تیرهای اصلی معمولاً سنگین تر، بلندتر و نیازمند دقت بالاتر در جوشکاری، تراز کردن و کنترل کیفیت هستند. در حالی که تیرهای فرعی به دلیل وزن سبک تر و نقش موضعی تر، اجرای ساده تری دارند و سرعت نصب بالاتری هم دارند.
از بُعد اقتصادی هم موضوع قابل توجهی وجود دارد. چون در هر پروژه تعداد تیرهای فرعی بیشتر از تیرهای اصلی است، انتخاب مقطع مناسب برای آنها می تواند اثر بزرگی روی هزینه کل پروژه داشته باشد. به همین دلیل است که معمولاً در بخش های فرعی، استفاده از تیرآهن INP رواج بیشتری دارد.
در مجموع، اگر بخواهیم جمع بندی کنیم: تیر اصلی برای بارهای سنگین و مسیر انتقال نهایی نیروها به ستون ها طراحی می شود و نیاز به مقاطع قوی تر و دقیق تر دارد، در حالی که تیر فرعی برای انتقال بارهای موضعی و سبک تر به تیرهای اصلی طراحی شده و استفاده از مقاطع سبک تر در آن منطقی تر و مقرون به صرفه تر است. فهم دقیق این تفاوت، شرط اول انتخاب صحیح مقطع برای هر کدام است.
در صنعت ساختمانسازی، انتخاب نوع مناسب تیرآهن نقش بسیار مهمی در ایمنی، دوام و هزینه نهایی پروژه دارد، یکی از مقاطع پرکاربرد در این حوزه، تیرآهن INP است که در بسیاری از پروژههای صنعتی، ساختمانی و نیمهسنگین مورد استفاده قرار میگیرد، در این مقاله به تیرآهن INP،ویژگی ها، کاربردها و مشخصات فنی مهم آن می پردازیم:
بیشتر بخوانیدتیرآهن INP برای تیر اصلی بهتر است یا تیر فرعی؟
تیرآهن INP به دلیل ویژگی های خاص مقطع، در برخی نقش ها عملکرد مناسبی دارد. اما آیا می توان از آن برای تیر اصلی نیز استفاده کرد یا صرفاً در تیرهای فرعی گزینه بهتری است؟ در ادامه، این موضوع را از منظر فنی و اجرایی بررسی می کنیم:
بررسی عملکرد تیرآهن INP در نقش تیر اصلی
در نقش تیر اصلی، انتخاب مقطع فولادی باید با دقت بسیار بالا و بر اساس معیارهای سازهای انجام شود. تیرآهن INP به دلیل شکل هندسی خاص خود، یعنی داشتن بالهای باریکتر و شیبدار و جان نازک تر نسبت به مقاطع IPE، در این جایگاه با مزایا و محدودیت هایی همراه است که باید به دقت مورد ارزیابی قرار گیرد.
در وهله اول، یکی از اصلی ترین مزایای تیرآهن INP در تیرهای اصلی، وزن کمتر آن نسبت به IPE است. این ویژگی در پروژه هایی که کنترل بار مرده اهمیت دارد، می تواند به کاهش وزن کلی سازه، بارگذاری کمتر بر روی ستون ها و در نتیجه کاهش ابعاد پی منجر شود. همچنین وزن کمتر، فرآیند حمل، برش، جابجایی و نصب را نیز ساده تر می کند و ممکن است در پروژه هایی که نیروی انسانی و زمان در دسترس محدود است، یک مزیت عملیاتی محسوب شود. قیمت پایین تر INP نسبت به IPE نیز برای برخی پروژه ها، بهویژه پروژه های اقتصادی یا سازه های سبک، جذابیت بالاتری دارد.
با این حال، این مزایا زمانی معنا پیدا می کنند که از محدودیت های فنی این مقطع در جایگاه تیر اصلی غافل نشویم. یکی از مهم ترین چالش ها، ضعف تیرآهن INP در مقاومت خمشی است. بهدلیل نازک تر بودن جان و فرم متفاوت بالها، ظرفیت این مقطع در برابر خمش کمتر از مقاطع IPE یا H است. این ضعف در دهانه های بلند یا در شرایط بارگذاری سنگین می تواند به خیز بیش از حد مجاز یا افت عملکرد سازه ای منجر شود. اگر طراحی بر اساس بارهای بحرانی یا با بار زنده بالا انجام شده باشد، استفاده از INP در این نقش می تواند با ریسک همراه باشد.

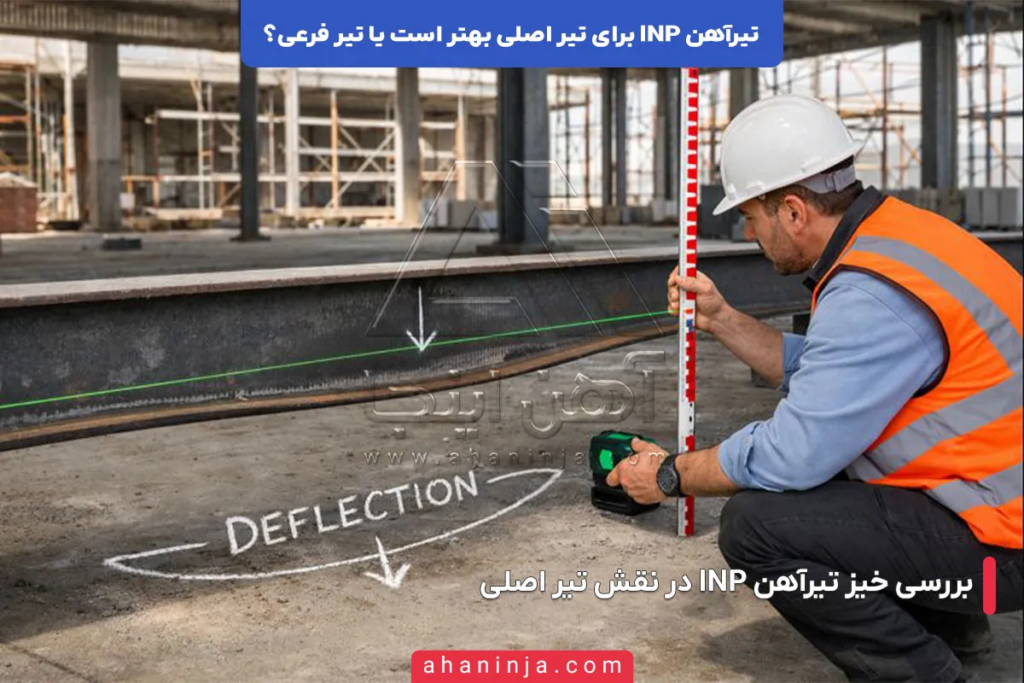

علاوه بر آن، در تیرهای اصلی که معمولاً محل عبور بارهای عمده و متمرکز هستند، مسئله کنترل خیز سازه اهمیت زیادی پیدا می کند. تیرآهن INP به دلیل رفتار انعطاف پذیرتر، در برابر بارهای گسترده دچار تغییر شکل بیشتری می شود که این موضوع بهویژه در سقف های بلند می تواند منجر به اختلاف سطح، ترک های ناشی از نشست، و در نهایت نارضایتی بهره بردار شود. در چنین شرایطی یا باید از تیرآهن INP صرف نظر کرد یا آن را با روش هایی مثل دوبل کردن، تقویت با ورق جان یا استفاده ترکیبی با دیگر مقاطع مقاوم تر کرد که خود باعث افزایش هزینه ها، زمان اجرا و پیچیدگی اجرایی می شود.
همچنین، ضخامت کمتر جان در تیرآهن INP، چالش هایی در اجرای اتصالات سنگین مانند ورق جان، اتصال گیردار، نشیمن های پیچ و مهره ای یا جوش های عمیق ایجاد می کند. در شرایطی که نیاز به اتصال دقیق، مقاوم و کنترل شده وجود دارد، ممکن است مقطع INP پاسخگوی کیفیت لازم نباشد یا اجرای آن با سختی و خطای بالاتر همراه باشد.
با توجه به مجموع این موارد، استفاده از تیرآهن INP در نقش تیر اصلی، تنها در پروژه های سبک یا دهانه های محدود و در شرایطی که بار وارده سبک تر از حد معمول باشد، منطقی به نظر می رسد. اما در سازه هایی مانند ساختمان های چندطبقه، سوله های صنعتی سنگین، انبارها و سالن های بزرگ، بهدلیل حساسیت عملکردی و نیاز به تحمل بارهای سنگین، انتخاب INP بدون تقویت یا تحلیل دقیق مهندسی، انتخابی پرریسک است.
انتخاب این مقطع باید حتماً با تحلیل سازه ای دقیق، بررسی خیز مجاز، مقاومت خمشی مورد نیاز، شرایط اتصال و هزینه تقویت احتمالی همراه باشد. در غیر این صورت، بهتر است از مقاطع جایگزین مانند تیرآهن IPE یا تیرهای بال پهن (H شکل) استفاده شود که عملکرد مناسب تری در این نقش حیاتی دارند.
در بسیاری از پروژههای عمرانی، صنعتی و ساختمانی، از تیرآهن IPB که به آن تیرآهن هاش (H-Beam) نیز گفته میشود، بهعنوان یکی از اصلیترین اجزای سازه استفاده میشود، در این مقاله به تیرآهن IPB، ویژگی ها، کاربردها و مزایای استفاده از آن می پردازیم:
بیشتر بخوانیدبررسی عملکرد تیرآهن INP در نقش تیر فرعی

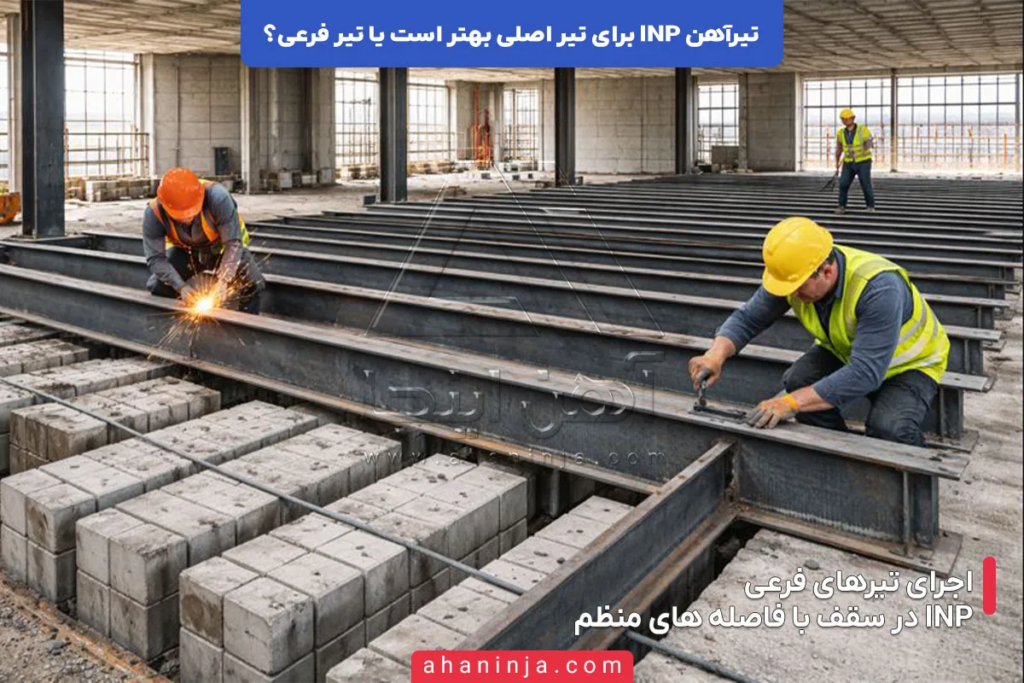

در نقش تیر فرعی، شرایط کاملاً متفاوت از تیر اصلی است و همین تفاوت نقش باعث می شود تیرآهن INP در این موقعیت، عملکرد منطقی تر و قابل قبول تری داشته باشد. تیر فرعی به طور مستقیم در مسیر انتقال نهایی بار به ستون ها قرار ندارد و وظیفه آن بیشتر دریافت بار موضعی سقف یا کف و انتقال آن به تیرهای اصلی است. همین موضوع باعث می شود الزامات سازه ای این عضو، سبک تر و انعطاف پذیرتر باشد.
یکی از مهم ترین دلایلی که تیرآهن INP در تیر فرعی انتخاب مناسبی محسوب می شود، تناسب مقاومت مقطع با سطح بارگذاری است. در اغلب سازه ها، تیرهای فرعی با دهانه های کوتاه تر و بارهای کمتر طراحی می شوند. در چنین شرایطی، ظرفیت خمشی و برشی تیرآهن INP معمولاً پاسخگوی نیاز سازه است و نیازی به استفاده از مقاطع سنگین تر وجود ندارد. این یعنی مقطع دقیقاً در جایگاهی استفاده می شود که توانایی واقعی آن با نیاز پروژه همخوانی دارد.
از نظر اجرایی، وزن کمتر تیرآهن INP در تیرهای فرعی یک مزیت جدی به حساب می آید. چون تعداد تیرهای فرعی در هر پروژه معمولاً زیاد است، سبک بودن این مقطع باعث سهولت در حمل، جابجایی، برش و نصب می شود. این موضوع در کارگاه های شلوغ یا پروژه هایی که محدودیت زمان دارند، نقش مهمی در افزایش سرعت اجرا و کاهش خطای انسانی ایفا می کند. تجربه اجرا نشان داده که نصب تیرهای فرعی INP معمولاً سریع تر و با دردسر کمتری نسبت به مقاطع سنگین انجام می شود.
از منظر اقتصادی، استفاده از تیرآهن INP در تیر فرعی تأثیر قابل توجهی بر کاهش هزینه نهایی اسکلت فلزی دارد. چون حجم مصرف تیرهای فرعی بالاست، حتی اختلاف جزئی قیمت بین INP و IPE می تواند در مقیاس کل پروژه به عدد قابل توجهی تبدیل شود. به همین دلیل، در بسیاری از پروژه های مسکونی، تجاری سبک و حتی صنعتی نیمه سنگین، انتخاب INP برای تیر فرعی یک تصمیم کاملاً حساب شده و اقتصادی است.
از نظر عملکرد سازه ای نیز، کنترل خیز در تیرهای فرعی ساده تر است. دهانه کوتاه تر و بار کمتر باعث می شود تغییر شکل تیرآهن INP معمولاً در محدوده مجاز آیین نامه ای باقی بماند. در نتیجه، مشکلاتی مانند نشست سقف یا اختلاف تراز که در تیرهای اصلی بسیار حساس هستند، در تیرهای فرعی کمتر دیده می شوند؛ به شرط آنکه طراحی و فاصله تیرها به درستی انجام شده باشد.
در بحث اتصالات نیز، تیرآهن INP در تیر فرعی معمولاً با اتصالات ساده تر مانند نشیمن ها، اتصال جوشی سبک یا پیچ و مهره ای اجرا می شود. در این سطح از اتصال، ضخامت جان INP معمولاً کفایت می کند و نیازی به اتصالات سنگین یا جوش های عمیق وجود ندارد. این موضوع هم اجرا را ساده تر می کند و هم ریسک ضعف اجرایی را کاهش می دهد.
در مجموع، وقتی تیرآهن INP در جایگاه واقعی خود یعنی تیر فرعی استفاده می شود، نه تنها محدودیت های آن مشکل ساز نیست، بلکه بسیاری از ویژگی های آن به مزیت تبدیل می شود. وزن کمتر، قیمت مناسب تر، اجرای ساده تر و تطابق با بارگذاری تیرهای فرعی باعث شده این مقطع در این نقش، انتخابی منطقی، ایمن و اقتصادی باشد. به همین دلیل است که در اغلب طراحی های حرفه ای، INP برای تیر فرعی پیشنهاد می شود، در حالی که برای تیر اصلی با احتیاط بیشتری به آن نگاه می کنند.
در پروژههای ساختمانی و صنعتی، انتخاب نوع تیرآهن مناسب تأثیر چشمگیری بر استحکام، پایداری و ایمنی سازه دارد، سه نوع پرکاربرد تیرآهن در بازار ایران شامل تیرآهن IPE، تیرآهن INP و تیرآهن IPB (هاش) هستند که هر یک ویژگیها، استانداردها و کاربردهای خاص خود را دارند، در این مقاله به تفاوت این تیرآهن ها می پردازیم:
بیشتر بخوانیدمقایسه نهایی تیرآهن INP برای تیر اصلی و فرعی
در پایان بررسی های فنی و اجرایی، حالا وقت آن رسیده که مقایسه نهایی تیرآهن INP در نقش تیر اصلی و تیر فرعی را بهصورت دقیق و تحلیلی انجام دهیم. این مقایسه بر اساس معیارهای مهندسی، شرایط اجرا و اولویت های اقتصادی انجام شده و می تواند راهنمای مناسبی برای تصمیم گیری در پروژه های مختلف باشد.
در نقش تیر اصلی، مقطع باید توانایی تحمل بارهای سنگین، دهانه های بلند و تمرکز تنش های بحرانی را داشته باشد. اما تیرآهن INP به دلیل جان نازک تر و طراحی غیر یکنواخت بال ها، در این جایگاه با محدودیت هایی جدی مواجه است. گرچه مزایایی مثل وزن کمتر و قیمت اقتصادی تر دارد، اما برای دهانه های بلند یا بارهای بالا، ممکن است دچار خیز غیرمجاز، ضعف در اجرای اتصالات یا نیاز به تقویت مضاعف شود که هزینه ها را افزایش داده و ایمنی سازه را به خطر می اندازد. به همین دلیل، استفاده از INP در تیرهای اصلی صرفاً باید در شرایط خاص و پس از تحلیل دقیق مهندسی انجام شود.
در مقابل، در نقش تیر فرعی، شرایط بسیار مناسب تری برای استفاده از تیرآهن INP وجود دارد. بارگذاری سبک تر، دهانه های کوتاه تر، کنترل ساده تر خیز و کاهش سطح حساسیت اجرایی باعث می شود بسیاری از محدودیت های INP عملاً در این نقش مطرح نباشد. علاوه بر آن، چون تعداد تیرهای فرعی در پروژه زیاد است، استفاده از مقطع سبک تر و ارزان تر می تواند صرفه جویی قابل توجهی در هزینه های اسکلت ایجاد کند. در واقع، ویژگی هایی که در نقش تیر اصلی به عنوان نقطه ضعف INP شناخته می شوند، در تیر فرعی به مزیت تبدیل می شوند.
برای روشن تر شدن این تفاوت ها، جدول زیر یک نگاه مقایسه ای دقیق بین دو نقش را نشان می دهد:
| معیار مقایسه | تیر اصلی با INP | تیر فرعی با INP |
|---|---|---|
| نوع بار وارده | سنگین، گسترده و بحرانی | سبک و موضعی |
| طول دهانه | بلندتر، بحرانی تر | کوتاهتر و قابل کنترل |
| نیاز به مقاومت خمشی بالا | بله، بسیار حیاتی | نه، در محدوده متعادل کافی است |
| خیز و تغییر شکل | بیشتر، حساس و نیازمند کنترل دقیق | کمتر، معمولاً در محدوده مجاز |
| نیاز به تقویت مقطع | اغلب بله (ورق جان، دوبل کردن و…) | در اکثر موارد نیازی نیست |
| پیچیدگی اجرا | بالا، نیاز به دقت در جوش، نصب، کنترل تراز | اجرای سادهتر، وزن کمتر، سرعت بالاتر |
| قیمت تمام شده نهایی | ممکن است با تقویت و سختی اجرا بالا برود | اقتصادی، مقرون به صرفه و مناسب پروژههای بزرگ |
| سطح ریسک در طراحی و اجرا | بالا و نیازمند نظارت جدی | پایین تر و قابل مدیریت |
| نوع اتصالات متداول | گیردار، پیچ و مهره سنگین، جوش های عمیق | نشیمن های ساده، جوش های سبک، اتصالات اقتصادی |
| پیشنهاد مهندسی برای استفاده | فقط در شرایط خاص و تحلیل دقیق | پیشنهاد شده و رایج در اکثر پروژه های متداول |
جمع بندی این مقایسه نشان می دهد که تیرآهن INP برای تیر فرعی انتخابی بسیار مناسب، منطقی و اقتصادی است، در حالی که برای تیر اصلی فقط در شرایط خاص می توان آن را به کار گرفت و معمولاً نیاز به تقویت و تحلیل ویژه دارد. این نکتهای کلیدی در طراحی و اجرای اسکلت فلزی است و اگر به درستی رعایت شود، هم ایمنی سازه حفظ می شود و هم هزینه های پروژه بهینه خواهد شد.
تیرآهن از مهمترین و پرکاربردترین مقاطع فولادی در ساخت سازههای فلزی است که وظیفه انتقال بارهای خمشی و برشی را بر عهده دارد، شناخت دقیق اجزای تشکیل دهنده تیرآهن و آگاهی از نحوه نامگذاری استاندارد آن، برای مهندسان عمران، مجریان پروژهها و خریداران فولاد اهمیت زیادی دارد، در این مقاله به اجزای تشکیل دهنده تیرآهن می پردازیم:
بیشتر بخوانیدجمع بندی
اگر بخواهیم واقع بین باشیم، تیرآهن INP برای تیر فرعی یک انتخاب کاملاً مناسب، اقتصادی و مطمئن است. اما برای تیر اصلی، باید با احتیاط وارد شد. در برخی پروژه ها شاید بتوان با تقویت مقطع، از INP به عنوان تیر اصلی استفاده کرد؛ ولی در اغلب موارد، استفاده از مقاطع قوی تر مثل IPE یا H توصیه شده و ایمن تر است. در نهایت، انتخاب نهایی باید بر اساس تحلیل دقیق نقشه سازه، استانداردهای طراحی، مقدار بارگذاری و شرایط اجرای پروژه انجام شود.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهرهمندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفهای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آمادهاند تا مشاورهای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک میکند تا با اطمینان بیشتر، انتخابی دقیقتر و اقتصادیتر داشته باشید.
-
1. آیا تیرآهن INP میتواند جایگزین تیر IPE در تمام پروژهها باشد؟
خیر. بهدلیل تفاوت در طراحی و مقاومت، INP نمیتواند در همه پروژهها جای IPE را بگیرد، بهخصوص در تیرهای اصلی. -
2. در چه دهانه هایی می توان از تیرآهن INP به عنوان تیر اصلی استفاده کرد؟
در دهانه های کوتاه تا متوسط و با بارگذاری سبک تا متوسط، آن هم با بررسی کامل مهندسی. -
3. چه نکاتی هنگام استفاده از INP در تیر فرعی باید رعایت شود؟
اطمینان از تناسب مقطع با بار وارده، فاصله مناسب بین تیرها، و کیفیت ساخت مقطع. -
4. آیا می توان از ترکیب تیر INP و IPE در یک سقف استفاده کرد؟
بله، در بسیاری از پروژهها، تیرهای اصلی از نوع IPE و تیرهای فرعی از نوع INP انتخاب می شوند تا تعادل بین هزینه و عملکرد حفظ شود. -
5. چه استانداردی برای بررسی مقاومت تیرآهن INP توصیه می شود؟
استفاده از مراجع طراحی نظیر مبحث دهم مقررات ملی ساختمان و استاندارد ISIRI 7277 در کنار نرم افزارهای تحلیل سازهای توصیه می شود.
