چرا فاصله گذاری نامناسب خاموت مشکل ساز می شود؟
در سیستم های سازه ای بتن مسلح، خاموت ها فقط نقش مکمل ندارند؛ بلکه در تحمل نیروهای برشی، پیچشی و مهار میلگردهای طولی نقش حیاتی دارند. اما عملکرد مناسب خاموت ها زمانی تضمین می شود که فاصله گذاری آن ها بهدرستی و بر اساس اصول مهندسی اجرا شود. فاصله گذاری نامناسب خاموت، چه کمتر از حد استاندارد باشد و چه بیشتر، می تواند پیامدهای جدی برای دوام، ایمنی و عملکرد سازه به دنبال داشته باشد.
«اگر قصد خرید خاموت دارید، اولین قدم آگاهی از قیمت روز خاموت است. ما در آهن اینجا قیمتها را بهصورت لحظهای، معتبر و شفاف در اختیار شما قرار دادهایم، بنابراین پیشنهاد میکنیم سری به صفحه قیمت خاموت بزنید.»
در این مقاله بررسی می کنیم که چرا فاصله گذاری نامناسب خاموت مشکل ساز می شود؟، چه خطاهایی در اجرا ممکن است رخ دهد و راهکارهای پیشگیری چیست، پس در ادامه با اهن اینجا همراه باشید.

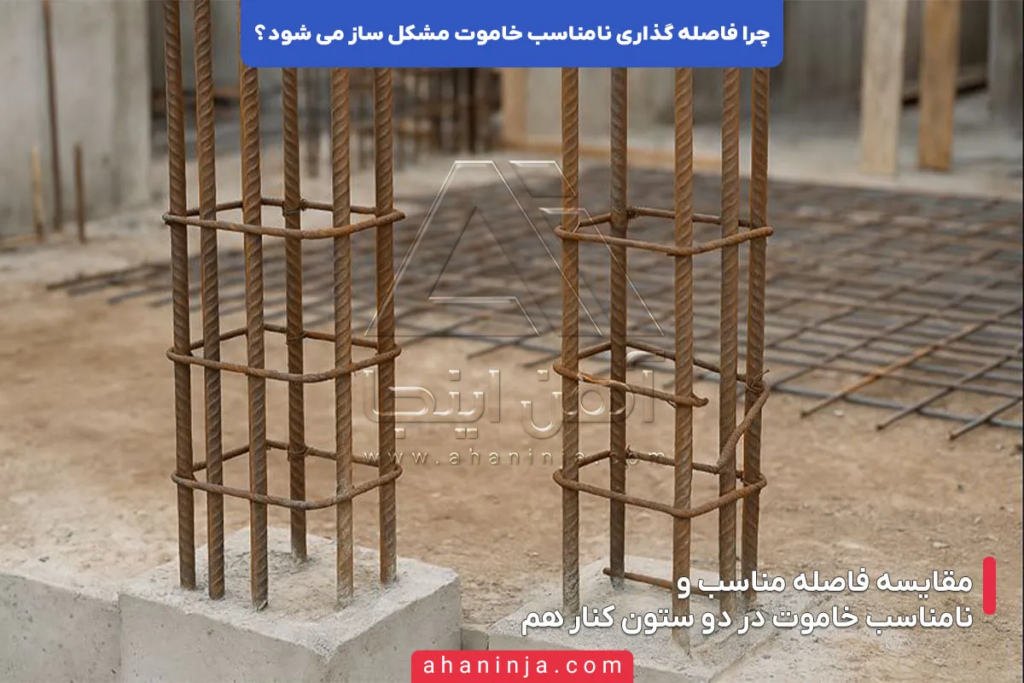

اهمیت فاصله گذاری مناسب خاموت
فاصله گذاری مناسب خاموت ها در سازه های بتن مسلح، یکی از عوامل کلیدی در حفظ عملکرد ایمن، مقاوم و شکل پذیر اعضای بتنی به شمار می رود. این اهمیت از آنجا ناشی می شود که خاموت ها در واقع حلقه های نگهدارنده ای هستند که با اتصال میلگردهای طولی، هم نقش مهاربند جانبی میلگردها را ایفا می کنند و هم باعث کنترل تنش ها و نیروهای برشی در مقطع می شوند.
وقتی فاصله بین خاموت ها بر اساس استاندارد و طراحی دقیق در نظر گرفته شود، خاموت ها می توانند بهصورت یکنواخت در سراسر عضو بتنی، نیروهای جانبی و برشی را دریافت کرده و به بتن و میلگردهای اطراف منتقل کنند. این پخش یکنواخت تنش ها باعث جلوگیری از تمرکز تنش در یک ناحیه خاص می شود. در نتیجه، احتمال ترک های عمیق، شکست های موضعی یا گسیختگی زودهنگام به شکل چشمگیری کاهش می یابد.
از طرف دیگر، فاصله مناسب خاموت ها باعث حفظ وضعیت دقیق و پایدار میلگردهای طولی در مقطع می شود. در زمان وارد شدن بارهای ثقلی یا زلزله ای، میلگردهای طولی تمایل به کمانش دارند، خصوصاً در ناحیه فشاری ستون یا تیر. اینجا خاموت ها مانند دیواره های قفس، مانع از کمانش آزاد میلگردها می شوند و آن ها را در جای خود ثابت نگه می دارند. وقتی فاصله بین خاموت ها زیاد باشد، نقاط مهار جانبی کاهش می یابد و طول آزاد میلگرد برای کمانش بیشتر می شود؛ این موضوع در زلزله می تواند منجر به فروپاشی موضعی شود.
خاموت هایی که بهدرستی و با فاصله مناسب اجرا شده اند، نقش مهمی در محصورشدگی بتن ایفا می کنند. یعنی بتن در ناحیه هسته (مغز مقطع) با کمک خاموت ها فشرده و نگهداری می شود، که این عمل باعث می شود مقاومت فشاری بتن افزایش یابد و در برابر نیروهای فشار جانبی، رفتار شکننده از خود نشان ندهد. بدون این محصورشدگی یا با خاموت هایی که فاصله شان زیاد باشد، بتن در اثر فشار ناگهانی، بدون هیچ هشدار یا تغییر شکلی، بهسادگی می شکند یا له می شود.
در طراحی لرزه ای، فاصله خاموت ها بهخصوص در نواحی بحرانی ستون ها و تیرها نقش مستقیمی در افزایش شکل پذیری سازه دارد. شکل پذیری یعنی توانایی تغییر شکل قبل از گسیختگی نهایی. سازه ای که شکل پذیری کافی نداشته باشد، تحت زلزله های شدید بهصورت ناگهانی و بدون هشدار فرو می ریزد. بنابراین فاصله خاموت ها باید آنقدر دقیق باشد که این شکل پذیری تأمین شود، خصوصاً در نواحی تحت فشار یا برش بالا.
در نهایت، اجرای درست فاصله خاموت ها باعث انسجام کامل مقطع بتنی نیز می شود. یعنی کلیه اجزای فولادی و بتنی در زمان اجرا در موقعیت های خود باقی می مانند، بتن بهدرستی بین آرماتورها پخش می شود، از کرمو شدن جلوگیری می شود، و در زمان بهره برداری هم مقطع تحت فشار یا خمش، رفتار کاملاً هماهنگ و یکپارچهای از خود نشان می دهد.
بی توجهی به فاصله گذاری خاموتها شاید در نگاه اول موضوع کوچکی به نظر برسد، اما در عمل، همان عاملی است که می تواند تفاوت بین یک سازه ایمن و یک فاجعه سازه ای را رقم بزند. در واقع، فاصله صحیح خاموت ها، تضمین کننده کارکرد مطمئن ستون ها، تیرها و در نتیجه، کل اسکلت سازه خواهد بود.
در سازههای بتنی، استفاده از اجزای تقویتی نقش مهمی در افزایش ایمنی و پایداری دارد. خاموت، بهعنوان یکی از اصلیترین المانهای فولادی در آرماتوربندی، وظیفه مهار نیروهای جانبی و حفظ انسجام میلگردهای طولی را برعهده دارد، دانستن ویژگیها و نحوه درست اجرای خاموت در ساختمان، کمکبهسزایی در تقویت هرچه بهتر ساختمان میکند:
بیشتر بخوانیداثرات منفی فاصله زیاد خاموت

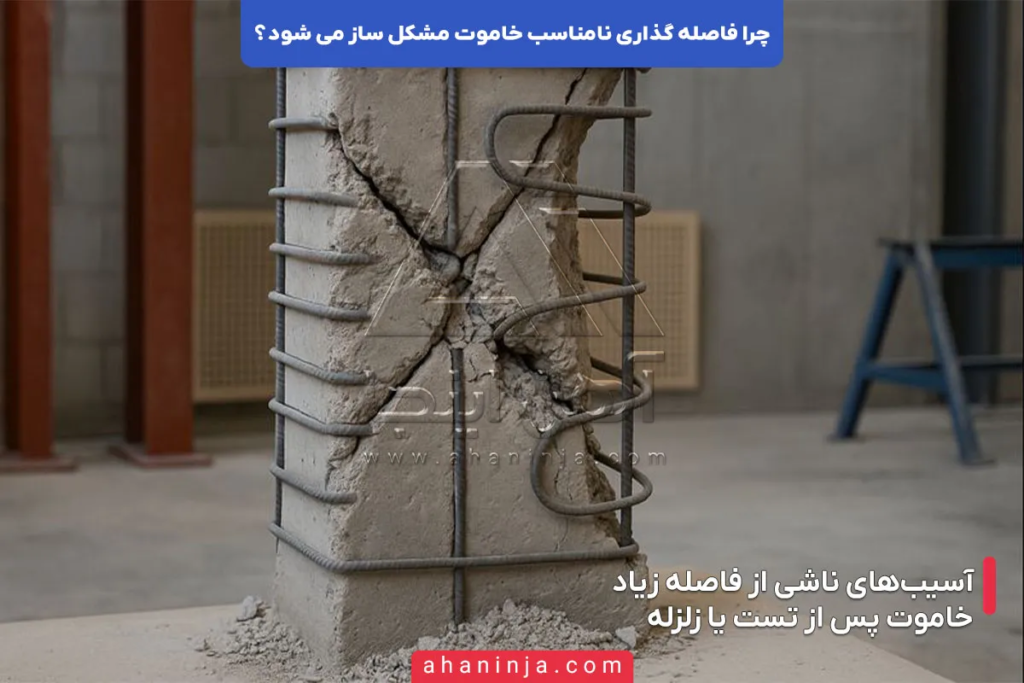

فاصله زیاد بین خاموت ها یکی از رایج ترین و در عین حال خطرناک ترین خطاهای اجرایی در سازه های بتن مسلح است. این مشکل معمولا یا به دلیل ضعف نظارت اتفاق می افتد یا برای کاهش مصرف میلگرد، اما نتیجه آن مستقیما روی ایمنی سازه، رفتار لرزه ای و دوام عضو بتنی اثر می گذارد. در ادامه، مهم ترین اثرات منفی فاصله زیاد خاموت را بررسی می کنیم:
- کاهش شدید ظرفیت برشی عضو بتنی
خاموت ها نقش اصلی در تحمل و کنترل نیروهای برشی دارند. وقتی فاصله بین خاموت ها زیاد می شود، عملا طول بدون مهار بتن افزایش پیدا می کند و ترک های برشی مورب بدون مانع رشد می کنند. در این شرایط، بتن قبل از اینکه خاموت وارد عمل شود، ترک خورده و گسیخته می شود. نتیجه این وضعیت، شکست برشی ناگهانی است که برخلاف شکست خمشی، هیچ هشدار یا تغییر شکل قابل توجهی قبل از فروپاشی ایجاد نمی کند. - افزایش احتمال کمانش میلگردهای طولی
یکی از وظایف حیاتی خاموت ها، مهار جانبی میلگردهای طولی در ناحیه فشاری است. فاصله زیاد خاموت باعث افزایش طول آزاد میلگرد بین دو مهار می شود. این موضوع خصوصا در ستون ها و در زمان زلزله بسیار خطرناک است، زیرا میلگردهای طولی تحت فشار، مستعد کمانش جانبی می شوند. کمانش میلگرد یعنی از دست رفتن ظرفیت باربری ستون، حتی اگر سطح مقطع میلگرد کافی باشد. - کاهش محصورشدگی بتن هسته و له شدگی زودهنگام
خاموت ها با ایجاد قفس فولادی، بتن هسته را محصور می کنند و باعث افزایش مقاومت و شکل پذیری آن می شوند. وقتی فاصله خاموت ها زیاد باشد، این محصورشدگی به شدت کاهش پیدا می کند. در نتیجه بتن در ناحیه مرکزی ستون یا تیر، تحت فشار زیاد، خیلی زود خرد شده یا له می شود. این اتفاق معمولا بدون نشانه های هشداردهنده رخ می دهد و یکی از دلایل اصلی فروپاشی ستون ها در زلزله های شدید است. - رفتار ترد و شکننده سازه در برابر زلزله
سازه ای که خاموت های آن با فاصله زیاد اجرا شده اند، فاقد شکل پذیری لرزه ای مناسب است. در این حالت، عضو بتنی به جای اینکه انرژی زلزله را با تغییر شکل جذب کند، به صورت ترد و ناگهانی دچار شکست می شود. این نوع رفتار، خطرناک ترین حالت شکست سازه ای محسوب می شود، زیرا فرصت تخلیه یا هشدار را به ساکنان نمی دهد. - افزایش تمرکز تنش و ترک های موضعی
فاصله زیاد خاموت باعث می شود تنش ها در مقطع به صورت یکنواخت پخش نشوند و در نواحی خاصی متمرکز شوند. این تمرکز تنش منجر به ایجاد ترک های عمیق و موضعی در بتن می شود که به مرور زمان گسترش پیدا می کنند. حتی اگر سازه فرو نریزد، این ترک ها باعث کاهش دوام، نفوذ رطوبت و خوردگی میلگردها در بلندمدت خواهند شد. - کاهش پایداری هندسی مقطع در زمان اجرا و بهره برداری
خاموت ها علاوه بر نقش مقاومتی، مسئول حفظ شکل و نظم میلگردها در مقطع هستند. فاصله زیاد خاموت ها باعث می شود میلگردهای طولی در زمان بتن ریزی جابه جا شوند یا از محور طراحی خارج شوند. این موضوع نه تنها کیفیت اجرای مقطع را کاهش می دهد، بلکه در زمان بهره برداری نیز باعث عملکرد نامتقارن و ضعیف عضو بتنی می شود.
به طور خلاصه، فاصله زیاد خاموت یک ضعف پنهان اما بسیار خطرناک است. سازه ای که از بیرون سالم به نظر می رسد، ممکن است به دلیل همین فاصله گذاری اشتباه، در اولین بارگذاری شدید یا زلزله جدی، دچار شکست ناگهانی و غیرقابل جبران شود. به همین دلیل، کنترل دقیق فاصله خاموت ها یکی از مهم ترین وظایف طراحی و نظارت مهندسی در سازه های بتن مسلح است.
کمانش میلگردهای طولی یکی از مخاطرات رایج در طراحی و اجرای ستونهای بتنی است که در صورت عدم پیشبینی مناسب، میتواند منجر به ناپایداری کلی سازه شود، در این مقاله، به بررسی دقیق نقش خاموت در جلوگیری از کمانش میلگردهای طولی میپردازیم:
بیشتر بخوانیدمشکلات فاصله کم خاموت

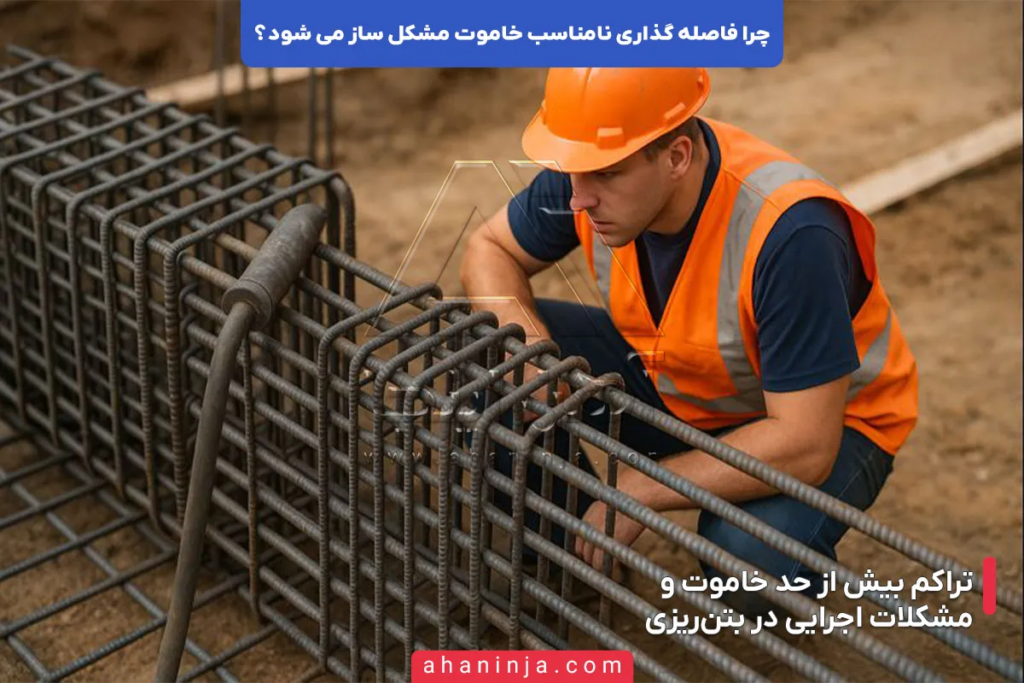

در بسیاری از پروژه ها، فاصله کم خاموت با این تصور اجرا می شود که افزایش تعداد خاموت ها به معنی افزایش ایمنی سازه است. این برداشت در ظاهر منطقی به نظر می رسد، اما از دید مهندسی سازه و اجرا، فاصله بسیار کم خاموت می تواند مجموعه ای از مشکلات پنهان اما جدی ایجاد کند که هم کیفیت بتن را کاهش می دهد و هم عملکرد واقعی عضو بتنی را تحت تاثیر منفی قرار می دهد. در ادامه، این مشکلات را بررسی می کنیم:
- افزایش شدید تراکم آرماتور و اختلال در بتن ریزی
وقتی فاصله خاموت ها بیش از حد کم باشد، شبکه آرماتور به شدت متراکم می شود. این تراکم باعث کاهش فضای آزاد بین میلگردهای طولی و خاموت ها شده و عبور بتن تازه را دشوار می کند. در چنین شرایطی، بتن نمی تواند به صورت یکنواخت در تمام مقطع پخش شود و در نتیجه بخش هایی از عضو بتنی دچار حفره، تخلخل و کرموشدگی می شوند. این نواحی ضعیف، مستقیما مقاومت فشاری و دوام عضو را کاهش می دهند. - کاهش کیفیت ویبره و باقی ماندن هوای محبوس در بتن
ویبره صحیح بتن نیازمند فضای کافی برای حرکت شیلنگ ویبراتور در میان آرماتورها است. در مقاطعی که خاموت ها با فاصله خیلی کم اجرا شده اند، ورود ویبراتور یا ممکن نیست یا با سختی زیاد انجام می شود. این موضوع باعث می شود هوای محبوس در بتن خارج نشود و پیوستگی بتن به درستی شکل نگیرد. نتیجه این وضعیت، بتن ضعیف تر و مستعد ترک و شکست زودهنگام است. - ایجاد درز سرد و کاهش یکپارچگی عضو بتنی
فاصله کم خاموت ها می تواند سرعت بتن ریزی را کاهش دهد، زیرا بتن به سختی در مقطع حرکت می کند. این کاهش سرعت، به ویژه در بتن ریزی های حجیم، احتمال ایجاد درز سرد را افزایش می دهد. درز سرد به معنای اتصال ضعیف بین لایه های بتن تازه و بتن گیرش یافته است که یک نقطه ضعف جدی سازه ای محسوب می شود و می تواند محل تمرکز تنش و شروع ترک باشد. - افزایش غیرضروری مصرف میلگرد و هزینه های پروژه
کاهش فاصله خاموت بدون توجیه طراحی، به معنی استفاده از تعداد بیشتری خاموت در هر متر طول عضو است. این موضوع باعث افزایش مصرف میلگرد، افزایش هزینه خرید مصالح و همچنین افزایش زمان آرماتوربندی می شود. در حالی که از نظر فنی، این افزایش خاموت لزوما منجر به بهبود عملکرد سازه نمی شود و تنها هزینه پروژه را بالا می برد. - افزایش وزن مرده عضو و تاثیر منفی بر طراحی سازه
هرچند وزن خاموت نسبت به بتن کمتر است، اما در اعضای طویل یا سازه های چند طبقه، افزایش تعداد خاموت ها می تواند وزن مرده سازه را افزایش دهد. این افزایش وزن ممکن است در محاسبات اولیه لحاظ نشده باشد و باعث تغییر در توزیع بارها، افزایش نیروهای داخلی و حتی نیاز به اصلاح طراحی شود. - افزایش احتمال خطاهای اجرایی در کارگاه
اجرای تعداد زیاد خاموت با فاصله کم، کار آرماتوربندی را پیچیده تر و زمان برتر می کند. در این شرایط، احتمال بروز خطاهایی مثل گره زنی ضعیف، جابجایی خاموت ها، عدم هم راستایی با میلگردهای طولی یا حتی حذف ناخواسته برخی خاموت ها افزایش می یابد. این خطاها در نهایت کیفیت اجرای مقطع را کاهش می دهند. - ایجاد مشکل در کنترل و تایید نظارتی
اجرای خاموت با فاصله کمتر از نقشه اجرایی، معمولا به عنوان انحراف از طرح مصوب شناخته می شود. این موضوع می تواند باعث ایراد ناظر، توقف عملیات اجرایی یا الزام به اصلاح آرماتوربندی شود. در پروژه های بزرگ، چنین اصلاحاتی می توانند زمان و هزینه قابل توجهی به پروژه تحمیل کنند. - افزایش تنش های حرارتی و احتمال ترک خوردگی بتن
تراکم بالای فولاد در یک مقطع باعث تغییر رفتار حرارتی بتن در زمان گیرش می شود. در این حالت، اختلاف دما بین هسته و سطح بتن می تواند منجر به ترک های حرارتی شود. این ترک ها اگرچه ممکن است در ابتدا سطحی باشند، اما مسیر نفوذ رطوبت و آغاز خوردگی میلگردها را فراهم می کنند و در بلندمدت به دوام سازه آسیب می زنند. - کاهش کیفیت ظاهری و عملکرد بلندمدت سازه
ترکیب کرموشدگی، درز سرد، ترک های حرارتی و ضعف بتن، در نهایت باعث کاهش کیفیت ظاهری، دوام و عمر مفید سازه می شود. چنین سازه ای ممکن است در کوتاه مدت پایدار به نظر برسد، اما در طول زمان نیازمند تعمیرات پرهزینه و حتی مقاوم سازی خواهد بود.
در مجموع، فاصله کم خاموت اگر بدون محاسبه دقیق و خارج از ضوابط آیین نامه ای اجرا شود، نه تنها مزیت مهندسی ایجاد نمی کند، بلکه مجموعه ای از مشکلات اجرایی، اقتصادی و سازه ای را به دنبال دارد. فاصله گذاری اصولی خاموت باید حاصل تعادل بین الزامات مقاومتی، شرایط بتن ریزی و قابلیت اجرای صحیح در کارگاه باشد؛ نه نتیجه افراط در مصرف آرماتور.
جدول بررسی مشکلات فاصله گذاری نامناسب خاموت
در این جدول، دو حالت رایج از اشتباه در فاصله گذاری خاموت یعنی اجرای با فاصله زیاد و اجرای با فاصله خیلی کم بررسی شده اند. هر دو حالت می توانند در صورت نادیده گرفتن اصول مهندسی، عملکرد عضو بتنی را دچار نقص جدی کنند. جدول زیر با هدف مقایسه اثرات این دو خطا، به مهندسان و ناظران کمک می کند تا تشخیص دقیق تر و تصمیم گیری بهتری در حین طراحی و اجرا داشته باشند:
| نوع مشکل فاصله گذاری | توضیح فنی مشکل | پیامدهای سازهای و اجرایی |
|---|---|---|
| فاصله زیاد خاموت | کاهش سطح مهار میلگردها، عدم محصورشدگی مناسب بتن، ناتوانی در کنترل ترک های برشی | شکست برشی ناگهانی – کمانش میلگردهای طولی – خردشدگی زودهنگام بتن – رفتار لرزهای ترد و شکننده – تمرکز تنش در مقطع |
| فاصله کم خاموت | تراکم بیش از حد آرماتور، اختلال در بتن ریزی، افزایش وزن و هزینه | کرموشدگی بتن – کاهش کیفیت ویبراسیون – مصرف غیر اقتصادی میلگرد – دشواری اجرای بتن ریزی – احتمال ترک های حرارتی – زمان بر شدن آرماتوربندی |
جمعبندی تحلیلی جدول:
- فاصله زیاد خاموت معمولاً باعث بروز مشکلات سازهای در زمان بهرهبرداری یا زلزله میشود که ممکن است ناگهانی و فاجعهبار باشد.
- فاصله کم خاموت بیشتر در مرحله اجرای سازه مشکل ساز است و کیفیت بتن و آرماتوربندی را کاهش میدهد.
در هر دو حالت، انحراف از نقشه های طراحی و آیین نامه ها، پروژه را با ریسک فنی و اقتصادی مواجه می کند. بنابراین، رعایت دقیق فواصل مشخص شده در طراحی و کنترل اجرایی، برای ایمنی، دوام و عملکرد مهندسی سازه الزامی است.
فاصله خاموتها یکی از مهمترین عوامل در تعیین عملکرد برشی و شکلپذیری سازههای بتنآرمه است، این فاصله اگر بهدرستی تعیین نشود، میتواند منجر به کاهش ایمنی سازه می شود، در این مقاله به بررسی دقیق تأثیر فاصله خاموتها بر عملکرد سازه میپردازیم:
بیشتر بخوانیدنکات آیین نامه ای درباره فاصله خاموت
آیین نامه های معتبر مانند مبحث نهم مقررات ملی ساختمان ایران و ACI 318 برای تعیین فاصله خاموت در تیرها، ستونها و اعضای ویژه لرزه ای، محدودیت ها و معیارهای مشخصی را تعیین کرده اند. این محدودیت ها هم زمان به رفتار مقاومتی، شکل پذیری و کیفیت اجرایی مقطع کمک می کنند. در ادامه، مهم ترین نکات آیین نامه ای مربوط به فاصله خاموت ها را می خوانید:
- حداکثر فاصله مجاز خاموت در ستونها
در ستون های بتن مسلح، فاصله خاموت نباید از کوچک ترین مقدار بین این سه گزینه بیشتر باشد:
الف) ۱۶ برابر قطر میلگرد طولی، ب) ۴۸ برابر قطر خاموت، ج) کوچک ترین بعد مقطع ستون.
علاوه بر این، در نواحی بحرانی ستون (ارتفاعی به اندازه بزرگ ترین بعد مقطع از بالا و پایین ستون)، آیین نامه تاکید می کند که فاصله خاموت نباید بیش از ۱۰۰ میلی متر باشد. این محدودیت به ویژه برای جلوگیری از کمانش میلگردهای طولی و افزایش محصورشدگی بتن هسته اعمال شده است. - حداکثر فاصله مجاز خاموت در تیرها
در تیرها، فاصله خاموت نباید بیش از کوچک ترین مقدار بین ۳۰۰ میلی متر یا نصف ارتفاع موثر تیر (d/2) باشد. این فاصله برای کنترل ترک های برشی در تیر در نظر گرفته شده و در نواحی نزدیک تکیه گاه که برش بالا است، نیاز به کاهش دارد. در این نواحی بحرانی، فاصله معمولاً در حدود ۱۵۰ تا ۱۰۰ میلی متر تنظیم می شود. - فاصله خاموت در اعضای ویژه لرزه ای
در سازه های لرزه ای، آیین نامه ها محدودیت سخت گیرانه تری برای فاصله خاموت قائل هستند. در ناحیه بحرانی ستون ها، تیرها و دیوارهای برشی، فاصله خاموت ها باید کمتر از ۱۰۰ میلی متر باشد. در برخی موارد حساس، این فاصله حتی تا ۷۵ میلی متر نیز کاهش می یابد. هدف از این کاهش، افزایش شکل پذیری عضو، کنترل گسیختگی ناگهانی، و بهبود رفتار غیرخطی تحت زلزله های شدید است. - تناسب فاصله خاموت با قطر میلگرد طولی و خاموت
در اعضایی که از میلگردهای طولی با قطر بالا (مثلاً ۲۵ میلی متر به بالا) استفاده شده، آیین نامه تاکید دارد که فاصله خاموت باید کاهش یابد تا مهار جانبی مؤثرتر انجام شود. همچنین در ستون هایی که خاموت با قطر کم (مثلاً ۸ میلی متر) استفاده می شود، محدودیت فاصله به گونه ای در نظر گرفته می شود که این خاموت ها توان مهار کافی را حفظ کنند و از کمانش میلگردها جلوگیری شود. - حداکثر فاصله خاموت در نواحی غیر بحرانی ستون یا تیر
در بخش هایی از عضو که خارج از نواحی بحرانی قرار دارند، فاصله خاموت می تواند تا ۲۰۰ میلی متر نیز افزایش یابد، اما همچنان باید دو شرط مهم رعایت شود: فاصله نباید از ۱۶ برابر قطر میلگرد طولی و ۴۸ برابر قطر خاموت بیشتر باشد. رعایت این محدودیت ها، تضمین کننده حداقل مهار مورد نیاز میلگردها و حفظ انسجام مقطع است.
این ضوابط آیین نامه ای بر پایه رفتار واقعی سازه ها در آزمایش های عملی و زلزله های گذشته طراحی شده اند و هدف آن ها افزایش ایمنی، دوام و عملکرد مطلوب سازه های بتن مسلح در طول عمر بهره برداری است. عدم رعایت آن ها، نه تنها باعث بروز خطاهای اجرایی، بلکه منجر به عملکرد ناپایدار عضو بتنی در شرایط بحرانی خواهد شد.
راهکارهای جلوگیری از فاصله گذاری اشتباه خاموت
اجرای دقیق فاصله خاموتها در پروژههای بتنی یکی از اصول کلیدی برای تضمین ایمنی، دوام و شکل پذیری سازه است. متأسفانه در بسیاری از کارگاهها به دلیل ضعف دانش فنی، فشارهای زمانی یا بی توجهی به نقشههای اجرایی، فاصله گذاری خاموت ها دچار خطا می شود؛ چه با فاصله های زیاد که منجر به ضعف سازه ای می شود، و چه با فاصله های بسیار کم که باعث مشکلات اجرایی و اقتصادی است. در ادامه، مهم ترین راهکارهای جلوگیری از این نوع خطاها را با جزئیات کامل می خوانید:
- پایبندی کامل به نقشه های اجرایی و جزئیات سازهای
نخستین و مهم ترین اقدام، اجرای خاموت گذاری دقیقاً بر اساس نقشه های سازه است. مهندسین طراح، فواصل خاموت را بر مبنای محاسبات مقاومتی، شکل پذیری و شرایط لرزه ای تعیین می کنند. بنابراین، هیچ گونه تغییر سلیقه ای یا حدسی در اجرای فاصله ها نباید صورت گیرد. خواندن صحیح نقشه و انتقال دقیق آن به کارگاه باید یک اصل غیرقابل مذاکره باشد. - استفاده از فاصله اندازهای دقیق در حین اجرا
برای حفظ فاصله منظم بین خاموت ها، بهترین روش استفاده از فاصله اندازهای پلاستیکی یا فلزی استاندارد است. این ابزارها به راحتی روی میلگردهای طولی نصب می شوند و در زمان بستن خاموت ها، فاصله ها را یکنواخت و ثابت نگه می دارند. این کار باعث می شود بدون نیاز به اندازه گیری مداوم، کل طول عضو با دقت بالا آرماتوربندی شود. - آموزش عملی نیروهای اجرایی در کارگاه
بسیاری از خطاهای فاصله گذاری خاموت، ناشی از عدم آموزش کارگران و آرماتوربندهاست. با برگزاری جلسات آموزشی کوتاه در شروع پروژه، می توان مفاهیم پایه مانند اهمیت فاصله خاموت، خم استاندارد، ترتیب گره زنی و الزامات آیین نامه ای را به زبان ساده منتقل کرد. این آموزش ها نه تنها کیفیت اجرا را بالا می برد، بلکه سرعت کار را هم افزایش می دهد. - نظارت میدانی مستمر توسط مهندس ناظر
نقش مهندس ناظر در اجرای صحیح خاموت ها حیاتی است. کنترل چشمی و ابزار دقیق برای اندازه گیری فاصله بین خاموت ها باید به صورت مرحله ای انجام شود. بهتر است ناظر، هر بار پس از بسته شدن یک تا دو متر از ستون یا تیر، با متر یا قالب فاصله انداز، فاصله را چک کرده و در صورت مشاهده خطا، بلافاصله دستور اصلاح بدهد. مستندسازی این مراحل نیز برای گزارش فنی بسیار مفید خواهد بود. - استفاده از شابلون یا راهنمای ثابت برای پروژه های پرتکرار
در پروژه هایی که ده ها یا صدها عضو مشابه ساخته می شود (مانند سازه های صنعتی یا انبوه سازی ها)، می توان از شابلون های فلزی یا قالب های موقت برای چیدمان خاموت ها استفاده کرد. این روش، ضمن افزایش دقت، سرعت اجرای آرماتوربندی را نیز به طور محسوسی بالا می برد و خطاهای انسانی را به حداقل می رساند. - بازرسی مشترک سازه ای و اجرایی قبل از بتن ریزی
قبل از بتن ریزی، باید یک مرحله بازبینی نهایی با حضور ناظر سازه، سرپرست کارگاه و مجری صورت گیرد. در این بازبینی، تمامی مقاطع از نظر فواصل خاموت، خم استاندارد، پوشش بتن، هم راستایی و درگیری با میلگردهای طولی بررسی می شود. این مرحله باید با چک لیست مدون انجام شده و تأیید نهایی منوط به رفع هرگونه ایراد احتمالی باشد. - تهیه چک لیستهای کنترل کیفیت مرحله ای
استفاده از چک لیست های ساده و قابل فهم برای تیم کنترل کیفیت، کمک می کند که فواصل خاموت ها در تمامی اعضا با دقت بالا کنترل شوند. در این چک لیست ها، اطلاعاتی مانند نوع عضو، فاصله طراحی خاموت، قطر میلگرد طولی و خاموت، نوع گره زنی و مشخصات خم قابل ثبت است. این مستندسازی نه تنها جلوی خطا را می گیرد، بلکه مرجع خوبی برای پیگیریهای بعدی خواهد بود. - تأکید بر تأمین مصالح مطابق نقشه
گاهی اوقات، کمبود میلگرد در سایز مورد نیاز، یا تأخیر در تأمین خاموت آماده باعث تغییر در فاصله گذاری می شود. در چنین شرایطی، برخی مجریان برای جبران زمان یا مصالح، فاصله خاموت ها را کاهش یا افزایش می دهند. این اقدام بسیار خطرناک است. بنابراین، برنامه ریزی دقیق برای تأمین مصالح مطابق نقشه های اجرایی، از الزامات اولیه جلوگیری از فاصله گذاری اشتباه است. - اجرای آزمایشی یک نمونه اولیه و ارزیابی آن
در پروژه های حساس، می توان پیش از شروع آرماتوربندی گسترده، یک نمونه آزمایشی از تیر یا ستون با آرماتوربندی کامل اجرا کرد و آن را از نظر فواصل، خم ها، نظم کلی و زمان اجرای واقعی ارزیابی نمود. این اقدام به عنوان یک پایلوت اجرایی می تواند بسیاری از مشکلات بالقوه را پیش بینی و اصلاح کند. - هماهنگی کامل بین طراح، ناظر و مجری
در نهایت، بهترین روش جلوگیری از اشتباهات فاصله گذاری، برقراری ارتباط دائم و فعال بین سه ضلع اصلی اجرای پروژه است: طراح، ناظر و مجری. هرگونه ابهام در نقشه، شرایط خاص اجرا یا محدودیت کارگاهی باید قبل از اجرا مورد بحث و تصمیم گیری مشترک قرار گیرد. این هماهنگی به طرز چشمگیری خطاهای اجرایی را کاهش داده و کیفیت کلی پروژه را بالا می برد.
این راهکارها نه تنها مانع بروز خطاهای مرگ بار سازه ای می شوند، بلکه تضمین کننده کیفیت، دوام، شکل پذیری و حتی صرفه جویی در هزینه های پروژه خواهند بود. فاصله گذاری صحیح خاموت، خط مقدم ایمنی سازه است و نباید به هیچ عنوان مورد سهل انگاری قرار گیرد.
جمع بندی
فاصله گذاری نامناسب خاموت یکی از خطاهای پنهان اما بسیار خطرناک در آرماتوربندی سازه های بتنی است. اگر فاصله زیاد باشد، سازه از نظر برشی، شکل پذیری و پایداری دچار ضعف می شود. اگر فاصله خیلی کم باشد، اجرای سازه دچار مشکل شده و کیفیت بتن کاهش می یابد. تنها راه جلوگیری از این خطرات، اجرای دقیق بر اساس نقشه ها، نظارت حرفه ای و رعایت آیین نامه هاست.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهرهمندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفهای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آمادهاند تا مشاورهای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک میکند تا با اطمینان بیشتر، انتخابی دقیقتر و اقتصادیتر داشته باشید.
-
1. حداکثر فاصله مجاز بین خاموت ها در ستون چقدر است؟
بر اساس آیین نامه، حداکثر فاصله در نواحی بحرانی ستونها 100 میلی متر است، ولی این مقدار بسته به طراحی سازه میتواند متغیر باشد. -
2. آیا فاصله کم خاموت ها همیشه بهتر است؟
خیر، فاصله کم بدون طراحی مهندسی می تواند باعث مشکلاتی مثل تراکم زیاد آرماتور، کرمو شدن بتن و افزایش هزینه شود. -
3. چرا در ناحیه برش گیر تیر، فاصله خاموت ها کمتر است؟
چون نیروهای برشی در این نواحی بالاتر است و نیاز به محصورشدگی و مقاومت برشی بیشتر وجود دارد. -
4. آیا استفاده از دستگاه های خم و برش اتوماتیک در اجرای خاموت ها مفید است؟
بله، این دستگاه ها دقت اجرای خاموت ها را افزایش می دهند و به حفظ فاصله صحیح کمک می کنند. -
5. چه عواملی در تعیین فاصله مناسب خاموت ها مؤثرند؟
عواملی نظیر نوع عضو (تیر یا ستون)، محل قرارگیری عضو در سازه، میزان نیروی برشی، نوع بتن، قطر میلگردها و شرایط لرزه ای.
