خاموت چگونه از خردشدگی بتن جلوگیری می کند؟

در سازه های بتن مسلح، خردشدگی بتن یکی از خطرناک ترین و در عین حال کم توجه شده ترین حالت های شکست محسوب می شود. این نوع آسیب معمولا به صورت ناگهانی رخ می دهد و اگر به درستی کنترل نشده باشد، می تواند کل عضو سازه ای را از چرخه باربری خارج کند. تجربه اجرا در پروژه های واقعی نشان داده که حتی بتن با مقاومت مناسب، در صورت نداشتن محصورشدگی کافی، در نواحی بحرانی خیلی زود دچار له شدگی و از هم گسیختگی می شود. اینجا دقیقا جایی است که نقش خاموت از یک میلگرد ساده اجرایی، به یک عنصر حیاتی سازه ای تبدیل می شود.

«اگر قصد خرید خاموت دارید، اولین قدم آگاهی از قیمت روز خاموت است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت خاموت بزنید.»

در این مقاله بررسی می کنیم که خاموت چگونه از خردشدگی بتن جلوگیری می کند، این مکانیزم دقیقا چگونه عمل می کند و چرا اجرای درست آن، تفاوت بین یک سازه پایدار و یک سازه پرریسک را رقم می زند، پس در ادامه با اهن اینجا همراه باشید.

اهمیت خاموت در بتن مسلح

اگر بخواهیم خیلی صادقانه و بر اساس تجربه های اجرایی صحبت کنیم، خاموت یکی از آن اجزای سازه ای است که نبود یا اجرای نادرست آن، معمولا زمانی خودش را نشان می دهد که دیگر کار از کار گذشته است. در سازه های بتن مسلح، بتن و میلگردهای طولی به تنهایی قادر نیستند رفتار ایمن و قابل پیش بینی از خود نشان دهند. اینجا دقیقا نقش خاموت پررنگ می شود؛ عنصری که شاید در ظاهر ساده باشد، اما در عمل ستون فقرات پایداری بسیاری از اعضای بتنی است.

در اعضایی مثل ستون های بتن مسلح، دیوارهای برشی و نواحی اتصال تیر به ستون، نیروهای فشاری، برشی و لرزه ای به صورت هم زمان وارد می شوند. بتن در برابر فشار مقاوم است، اما ذاتا رفتار ترد دارد و میلگردهای طولی هم بدون مهار جانبی، مستعد کمانش موضعی هستند. خاموت دقیقا برای کنترل همین ضعف ها وارد عمل می شود و بتن و فولاد را به یک سیستم هماهنگ و پایدار تبدیل می کند.

یکی از مهم ترین دلایل اهمیت خاموت، ایجاد محصورشدگی بتن است. بتن محصور شده رفتاری کاملا متفاوت نسبت به بتن آزاد دارد. وقتی خاموت ها به درستی اجرا می شوند، بتن دیگر اجازه انبساط جانبی آزادانه ندارد. نتیجه این محدودیت، افزایش مقاومت فشاری موثر بتن و بالا رفتن ظرفیت تحمل تغییر شکل است. به بیان ساده تر، بتن دیرتر خرد می شود و زمان بیشتری برای جذب انرژی و انتقال نیرو در اختیار عضو قرار می گیرد.

از طرف دیگر، خاموت نقش حیاتی در مهار میلگردهای طولی دارد. میلگردهایی که تحت فشار قرار می گیرند، اگر مهار جانبی نداشته باشند، خیلی زود دچار کمانش می شوند و عملا مشارکت خود را در باربری از دست می دهند. خاموت با نگه داشتن میلگردها در موقعیت صحیح، باعث می شود فولاد و بتن هم زمان و هماهنگ عمل کنند. این هماهنگی، یکی از پایه های اصلی رفتار ایمن سازه های بتن مسلح است.

در طراحی لرزه ای، اهمیت خاموت حتی چند برابر می شود. در زلزله، اعضای بتنی تحت بارهای رفت و برگشتی قرار می گیرند و اگر خاموت گذاری مناسب نباشد، بتن به سرعت خرد شده و عضو دچار شکست ناگهانی می شود. خاموت با افزایش شکل پذیری عضو بتنی، اجازه می دهد سازه قبل از فروپاشی، تغییر شکل های قابل توجهی را تجربه کند و انرژی زلزله را مستهلک نماید. همین ویژگی است که جان انسان ها را نجات می دهد، نه صرفا افزایش عددی مقاومت.

از نگاه اجرایی هم، خاموت یک ابزار کنترلی بسیار مهم است. اجرای صحیح خاموت باعث می شود تمرکز تنش در مقطع کاهش یابد، ترک ها کنترل شوند و رفتار عضو قابل پیش بینی تر باشد. تجربه پروژه های واقعی نشان داده که بسیاری از آسیب های جدی سازه ای، نه به خاطر ضعف بتن یا میلگرد، بلکه به دلیل خاموت گذاری ضعیف یا نامنظم رخ داده اند.

در مجموع، اهمیت خاموت در بتن مسلح فقط به یک بند آیین نامه ای محدود نمی شود. خاموت تضمین کننده ایمنی سازه، دوام بلندمدت، کنترل خردشدگی بتن و عملکرد صحیح عضو در شرایط بحرانی است. اگر خاموت به درستی طراحی و اجرا شود، بتن مسلح واقعا به معنای واقعی کلمه مسلح می شود؛ در غیر این صورت، فقط ترکیبی از بتن و فولاد کنار هم خواهد بود، بدون اطمینان از رفتار ایمن.

نقش خاموت در جلوگیری از کمانش میلگردهای طولی

کمانش میلگردهای طولی یکی از مخاطرات رایج در طراحی و اجرای ستون‌های بتنی است که در صورت عدم پیش‌بینی مناسب، می‌تواند منجر به ناپایداری کلی سازه شود، در این مقاله، به بررسی دقیق نقش خاموت در جلوگیری از کمانش میلگردهای طولی، ضوابط آیین‌نامه‌ای، نکات اجرایی و الزامات طراحی می‌پردازیم:

بیشتر بخوانید

مکانیزم خردشدگی بتن در اعضای بتنی

خردشدگی بتن یک اتفاق لحظه ای و ناگهانی نیست، بلکه نتیجه یک فرایند تدریجی آسیب درون بتن است که اگر به موقع مهار نشود، به شکست نهایی عضو منجر می شود. شناخت این مکانیزم به ما کمک می کند بفهمیم چرا خاموت تا این حد نقش حیاتی دارد و چگونه می تواند جلوی این روند مخرب را بگیرد. در ادامه، مراحل اصلی مکانیزم خردشدگی بتن در اعضای بتنی را به صورت مرحله به مرحله بررسی می کنیم:

1. ایجاد تنش فشاری بالا در بتن
   در اعضایی مانند ستون های بتن مسلح، دیوارهای برشی و نواحی اتصال تیر به ستون، بتن تحت تنش های فشاری زیاد قرار می گیرد. این تنش ها ممکن است ناشی از بارهای ثقلی، بارهای جانبی یا ترکیب آن ها باشند. زمانی که تنش فشاری به مقادیر نزدیک به ظرفیت بتن می رسد، ساختار داخلی بتن شروع به ناپایدار شدن می کند، حتی اگر هنوز ترک ظاهری مشخصی دیده نشود.
2. تشکیل ریز ترک های داخلی در بتن
   در این مرحله، در مقیاس میکروسکوپی، ریز ترک های داخلی در خمیر سیمان و ناحیه اتصال سنگدانه و خمیر شکل می گیرند. این ترک ها در ابتدا بسیار کوچک هستند و با چشم غیرمسلح قابل مشاهده نیستند، اما دقیقا همین ریز ترک ها پایه و اساس خردشدگی نهایی بتن را شکل می دهند.
3. انبساط جانبی بتن تحت فشار
   بتن تحت فشار تمایل دارد به صورت جانبی منبسط شود. این انبساط جانبی بتن یکی از ویژگی های ذاتی رفتار فشاری بتن است. اگر مهار جانبی وجود نداشته باشد، این انبساط آزادانه رخ می دهد و باعث بازتر شدن ریز ترک ها و افزایش سرعت گسترش آن ها می شود.
4. اتصال ریز ترک ها و تبدیل به ترک های گسترده
   با ادامه بارگذاری، ریز ترک ها به هم متصل شده و به ترک های گسترده فشاری تبدیل می شوند. در این مرحله، بتن به تدریج یکپارچگی خود را از دست می دهد و بخش هایی از مقطع شروع به ضعف موضعی می کنند. این وضعیت معمولا پیش درآمد خردشدگی بتن است.
5. تمرکز تنش در نواحی ضعیف مقطع
   هم زمان با گسترش ترک ها، تنش ها در بخش های سالم باقی مانده بتن متمرکز می شوند. این تمرکز تنش باعث می شود قسمت هایی از بتن که هنوز ترک نخورده اند، تحت فشار بیش از حد قرار بگیرند. همین تمرکز تنش، سرعت له شدگی و فروپاشی موضعی بتن را افزایش می دهد.
6. له شدگی و خردشدگی بتن
   در این مرحله، بتن دیگر توان تحمل تنش های فشاری را ندارد و دچار له شدگی و خردشدگی بتن می شود. سنگدانه ها از خمیر سیمان جدا می شوند و ساختار بتن عملا فرو می ریزد. این حالت معمولا با افت ناگهانی ظرفیت باربری عضو همراه است.
7. از دست رفتن عملکرد سازه ای عضو
   پس از خردشدگی بتن، عضو بتنی دیگر قادر به انتقال صحیح نیرو نیست. در ستون ها، این موضوع می تواند به شکست ناگهانی و پیشرونده منجر شود. اگر خاموت گذاری مناسب وجود نداشته باشد، این شکست بدون هشدار جدی رخ می دهد و خطرات بسیار زیادی به همراه دارد.

در مجموع، مکانیزم خردشدگی بتن یک زنجیره به هم پیوسته از آسیب هاست که از ریز ترک های نامرئی آغاز می شود و به فروپاشی کامل عضو ختم می گردد. خاموت با مهار انبساط جانبی، کاهش تمرکز تنش و افزایش محصورشدگی، این زنجیره را در مراحل ابتدایی متوقف می کند و اجازه نمی دهد بتن به مرحله خردشدگی برسد.

جدول بررسی مکانیزم خردشدگی بتن در اعضای بتنی

این جدول به خوبی نشان می دهد که خردشدگی بتن یک فرآیند مرحله ای است و خاموت در هر مرحله، به عنوان یک عامل کنترلی موثر وارد عمل می شود و زنجیره تخریب بتن را متوقف یا کند می کند:

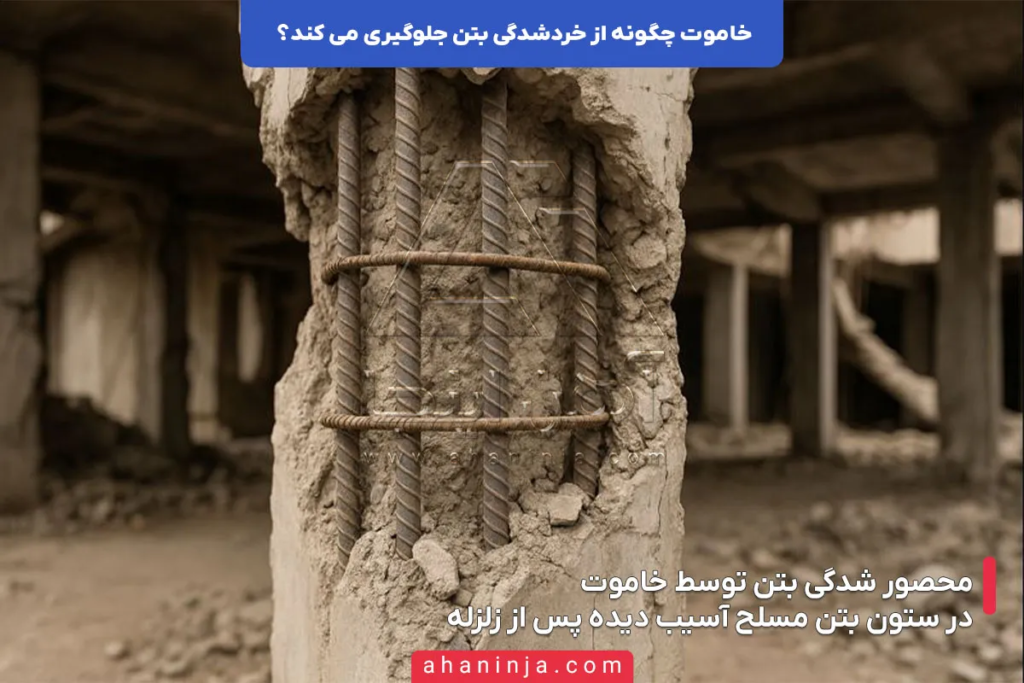

نقش خاموت در ایجاد محصورشدگی بتن

محصورشدگی بتن یکی از کلیدی ترین مفاهیم در رفتار اعضای بتن مسلح است و خاموت اصلی ترین ابزاری است که این محصورشدگی را در مقطع ایجاد می کند. اگر بخواهیم واقع بینانه به رفتار بتن نگاه کنیم، بتن به تنهایی مصالحی مقاوم اما شکننده است. این ماده تحت فشار، اگرچه مقاومت قابل توجهی دارد، اما به محض رسیدن به کرنش های بحرانی، بدون هشدار جدی دچار خردشدگی بتن می شود. خاموت دقیقا برای تغییر این رفتار وارد عمل می شود و بتن را از یک ماده ترد، به یک عضو مقاوم تر و قابل کنترل تر تبدیل می کند.

زمانی که بتن تحت فشار قرار می گیرد، به طور طبیعی تمایل به انبساط جانبی دارد. این انبساط اگر آزادانه اتفاق بیفتد، باعث باز شدن ریز ترک های داخلی و تسریع فرآیند تخریب می شود. خاموت با قرار گرفتن در اطراف بتن و میلگردهای طولی، مانند یک قاب نگهدارنده عمل می کند و اجازه نمی دهد بتن به راحتی به اطراف گسترش پیدا کند. همین محدودیت، پایه اصلی محصورشدگی بتن را شکل می دهد.

با ایجاد محصورشدگی توسط خاموت، شرایط تنش در بتن تغییر می کند. بتن دیگر فقط تحت فشار تک محوری قرار ندارد، بلکه وارد وضعیت تنش سه محوری می شود. این تغییر حالت تنش، تاثیر مستقیمی بر رفتار مکانیکی بتن دارد. بتن محصور شده می تواند تنش های فشاری بیشتری را تحمل کند و مهم تر از آن، کرنش نهایی بالاتری از خود نشان دهد. به بیان ساده، خاموت باعث می شود بتن قبل از خردشدگی، تغییر شکل بیشتری را تجربه کند و فرصت جذب انرژی داشته باشد.

نقش خاموت در محصورشدگی فقط به خود بتن محدود نمی شود، بلکه ارتباط مستقیمی با عملکرد میلگردهای طولی نیز دارد. میلگردهای تحت فشار، اگر مهار جانبی مناسبی نداشته باشند، به سرعت دچار کمانش می شوند و این کمانش باعث تمرکز تنش در بتن اطراف آن ها می گردد. خاموت با مهار میلگردهای طولی، از کمانش آن ها جلوگیری کرده و به صورت غیرمستقیم به حفظ یکپارچگی بتن کمک می کند. این تعامل بین بتن و فولاد، هسته اصلی عملکرد محصورشدگی را تشکیل می دهد.

در نواحی بحرانی سازه، مانند پای ستون ها یا ناحیه اتصال تیر به ستون، نقش خاموت در ایجاد محصورشدگی حتی پررنگ تر می شود. در این نواحی، تنش ها بسیار بالا هستند و بدون محصورشدگی کافی، بتن به سرعت خرد می شود. خاموت با آرایش مناسب و فاصله کم، یک هسته محصور شده ایجاد می کند که رفتار آن کاملا با بتن آزاد اطراف متفاوت است. این هسته محصور شده، ستون را در برابر له شدگی و فروپاشی ناگهانی مقاوم تر می کند.

از منظر لرزه ای نیز، محصورشدگی بتن توسط خاموت نقش حیاتی دارد. در زلزله، بارهای رفت و برگشتی باعث می شوند بتن چندین بار وارد ناحیه غیرخطی شود. اگر محصورشدگی وجود نداشته باشد، بتن خیلی زود خرد می شود و عضو توان ادامه باربری را از دست می دهد. خاموت با حفظ محصورشدگی، اجازه می دهد عضو بتنی رفتار شکل پذیر از خود نشان دهد و انرژی زلزله را جذب کند، بدون آنکه به مرحله خردشدگی سریع برسد.

در نهایت، محصورشدگی بتن نتیجه مستقیم طراحی و اجرای صحیح خاموت است. فاصله مناسب خاموت، قطر کافی و شکل خم استاندارد، همگی عواملی هستند که تعیین می کنند این محصورشدگی تا چه حد موثر خواهد بود. تجربه پروژه های اجرایی به وضوح نشان داده که هر جا خاموت به درستی اجرا شده، بتن رفتاری قابل پیش بینی تر، مقاوم تر و ایمن تر از خود نشان داده است. همین واقعیت ساده، اهمیت خاموت در ایجاد محصورشدگی بتن را به یکی از پایه های اصلی ایمنی سازه های بتن مسلح تبدیل می کند.

خاموت چیست و چه ویژگی‌هایی دارد؟

در سازه‌های بتنی، استفاده از اجزای تقویتی نقش مهمی در افزایش ایمنی و پایداری دارد. خاموت، به‌عنوان یکی از اصلی‌ترین المان‌های فولادی در آرماتوربندی، وظیفه مهار نیروهای جانبی و حفظ انسجام میلگردهای طولی را برعهده دارد، دانستن ویژگی‌ها و نحوه درست اجرای خاموت در ساختمان، کمک‌به‌سزایی در تقویت هرچه بهتر ساختمان می‌کند:

بیشتر بخوانید

خاموت چگونه از خردشدگی بتن جلوگیری می کند؟

جلوگیری از خردشدگی بتن یکی از مهم ترین وظایف خاموت در اعضای بتن مسلح است. خاموت فقط یک عنصر کمکی یا تزئینی در مقطع نیست، بلکه به صورت مستقیم روی نحوه رفتار بتن تحت فشار، میزان تحمل تغییر شکل و حتی نوع شکست عضو تاثیر می گذارد. در ادامه، به صورت دقیق و مرحله ای بررسی می کنیم که خاموت چگونه این نقش حیاتی را ایفا می کند و چرا نبود یا اجرای نادرست آن، بتن را به سمت له شدگی و فروپاشی سوق می دهد.

• مهار انبساط جانبی بتن تحت فشار
  بتن زمانی که تحت تنش فشاری قرار می گیرد، تمایل دارد به اطراف منبسط شود. این انبساط جانبی اگر مهار نشود، باعث باز شدن ترک های داخلی و تسریع روند آسیب می شود. خاموت ها با ایجاد مهار جانبی بتن، این انبساط را محدود می کنند. در واقع خاموت مانند یک کمربند عمل می کند که اجازه نمی دهد بتن آزادانه پخش شود. همین محدودیت ساده، یکی از اصلی ترین دلایل جلوگیری از خردشدگی بتن است، چون مانع از گسترش سریع ترک ها در مقطع می شود.
• ایجاد محصورشدگی موثر در بتن
  خاموت باعث ایجاد محصورشدگی بتن می شود. بتن محصور شده رفتاری کاملا متفاوت نسبت به بتن آزاد دارد. در این حالت، بتن دیگر فقط تحت فشار تک محوری نیست، بلکه وارد شرایط تنش سه محوری می شود. نتیجه این وضعیت، افزایش مقاومت بتن در برابر له شدگی است. به زبان اجرایی، بتن محصور شده دیرتر خرد می شود و پایداری بیشتری در نواحی بحرانی مثل پای ستون یا اتصال تیر به ستون از خود نشان می دهد.
• افزایش مقاومت فشاری موثر بتن
  یکی از اثرات مستقیم محصورشدگی، افزایش مقاومت فشاری موثر بتن است. خاموت به صورت غیرمستقیم باعث می شود بتن بتواند تنش های فشاری بیشتری را تحمل کند، بدون اینکه وارد مرحله خردشدگی شود. این موضوع به ویژه در ستون ها اهمیت زیادی دارد، چون ستون ها اصلی ترین اعضای انتقال بار در سازه هستند و خردشدگی بتن در آن ها می تواند پیامدهای بسیار خطرناکی داشته باشد.
• کنترل و محدود کردن رشد ترک های فشاری
  در مراحل اولیه بارگذاری، ترک های بسیار ریزی در داخل بتن شکل می گیرند. اگر این ترک ها کنترل نشوند، به سرعت به ترک های بزرگ و پیوسته تبدیل می شوند. خاموت با کنترل بازشدگی ترک ها و محدود کردن تغییر شکل بتن، اجازه نمی دهد این ریز ترک ها به مرحله بحرانی برسند. به همین دلیل، خاموت نقش مهمی در کند کردن روند تخریب داخلی بتن دارد.
• کاهش تمرکز تنش در مقطع بتنی
  یکی از عوامل اصلی خردشدگی بتن، تمرکز تنش در نواحی محدود مقطع است. خاموت با نگه داشتن بتن و میلگردهای طولی در وضعیت پایدار، باعث می شود تنش ها به صورت یکنواخت تری در سطح مقطع توزیع شوند. این توزیع مناسب تنش، فشار بیش از حد را از نقاط ضعیف بتن برمی دارد و احتمال له شدگی موضعی را کاهش می دهد.
• مهار میلگردهای طولی و جلوگیری از کمانش آن ها
  میلگردهای طولی تحت فشار، اگر مهار جانبی مناسبی نداشته باشند، دچار کمانش موضعی می شوند. این کمانش باعث تمرکز تنش در بتن اطراف میلگرد و تسریع خردشدگی می شود. خاموت با مهار میلگردهای طولی، از کمانش آن ها جلوگیری کرده و باعث می شود بتن و فولاد به صورت هماهنگ عمل کنند. این هماهنگی، نقش مهمی در حفظ یکپارچگی مقطع دارد.
• افزایش شکل پذیری عضو بتنی
  خاموت باعث افزایش شکل پذیری عضو بتنی می شود. یعنی عضو قبل از رسیدن به مرحله خردشدگی، تغییر شکل بیشتری را تحمل می کند. این ویژگی به خصوص در سازه های لرزه ای اهمیت دارد، چون سازه فرصت جذب انرژی و هشدار قبل از شکست نهایی را پیدا می کند. بدون خاموت مناسب، بتن خیلی زود وارد رفتار ترد شده و خردشدگی ناگهانی رخ می دهد.
• تاخیر در رسیدن بتن به مرحله له شدگی نهایی
  مجموع عملکردهای خاموت باعث می شود بتن دیرتر به مرحله له شدگی و خردشدگی نهایی برسد. این تاخیر شاید در ظاهر جزئی به نظر برسد، اما در عمل می تواند تفاوت بین یک آسیب قابل کنترل و یک شکست ناگهانی و فاجعه بار باشد. تجربه سازه های آسیب دیده نشان می دهد اعضایی که خاموت گذاری اصولی داشته اند، حتی در شرایط بحرانی نیز رفتار قابل پیش بینی تری از خود نشان داده اند.

در مجموع، خاموت با مجموعه ای از مکانیزم های هم زمان، از مهار انبساط جانبی گرفته تا افزایش مقاومت فشاری و شکل پذیری، به صورت مستقیم از خردشدگی بتن جلوگیری می کند. به همین دلیل است که خاموت گذاری درست، نه یک جزئیات اجرایی ساده، بلکه یکی از پایه های اصلی ایمنی و دوام سازه های بتن مسلح محسوب می شود.

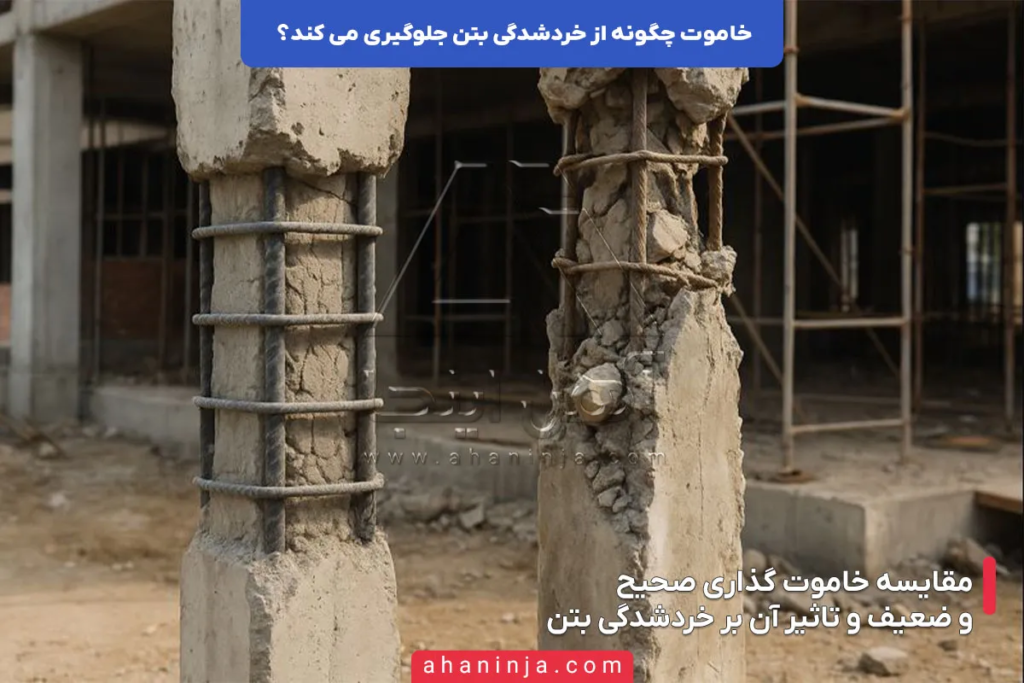

تاثیر فاصله خاموت بر جلوگیری از خردشدگی بتن

فاصله خاموت یکی از حساس ترین و در عین حال تاثیرگذارترین پارامترها در رفتار اعضای بتن مسلح است؛ پارامتری که در بسیاری از پروژه ها دست کم گرفته می شود، اما دقیقا همان جایی ضربه می زند که بتن بیشترین نیاز به حمایت دارد. تجربه اجرا و بررسی سازه های آسیب دیده به وضوح نشان می دهد که در بسیاری از موارد، مشکل نه در مقاومت بتن بوده و نه در قطر میلگرد، بلکه در فاصله نامناسب خاموت ها ریشه داشته است.

بتن تحت فشار، همان طور که گفته شد، تمایل شدیدی به انبساط جانبی دارد. خاموت ها وظیفه دارند این انبساط را مهار کنند، اما این مهار فقط زمانی موثر است که فاصله خاموت ها به اندازه ای باشد که بتن بین آن ها بدون پشتیبان باقی نماند. اگر فاصله خاموت زیاد باشد، بتن در ناحیه بین دو خاموت عملا رفتاری شبیه بتن بدون محصورشدگی از خود نشان می دهد. در چنین شرایطی، ریز ترک های داخلی به سرعت رشد می کنند و خردشدگی بتن معمولا از همین نواحی آغاز می شود.

هرچه فاصله خاموت کمتر باشد، محصورشدگی بتن قوی تر و یکنواخت تر خواهد بود. خاموت های نزدیک به هم باعث می شوند بتن در طول عضو به صورت پیوسته مهار شود و امکان تمرکز تغییر شکل در یک ناحیه خاص کاهش یابد. این موضوع به طور مستقیم روی افزایش مقاومت فشاری موثر بتن محصور شده تاثیر می گذارد و باعث می شود بتن دیرتر وارد مرحله له شدگی شود.

در ستون های بتن مسلح، اهمیت فاصله خاموت دوچندان است. ستون ها تحت فشارهای محوری بالا و هم زمان تحت لنگر خمشی قرار دارند. در این شرایط، اگر فاصله خاموت زیاد باشد، نواحی فشاری ستون به سرعت دچار تمرکز تنش شده و خردشدگی به صورت موضعی رخ می دهد. در مقابل، خاموت گذاری با فاصله کم باعث می شود هسته مرکزی ستون به خوبی محصور شود و رفتار ستون از حالت ترد به سمت رفتار شکل پذیر حرکت کند.

در نواحی بحرانی مانند پای ستون یا ناحیه اتصال تیر به ستون، آیین نامه ها به طور مشخص کاهش فاصله خاموت را الزامی می دانند. دلیل این موضوع کاملا روشن است؛ در این نواحی، تنش ها بسیار بالا هستند و کوچک ترین ضعف در محصورشدگی می تواند به خردشدگی سریع بتن منجر شود. فاصله کم خاموت در این مناطق، نقش یک سپر ایمنی را ایفا می کند که از فروپاشی ناگهانی عضو جلوگیری می کند.

از دید اجرایی نیز، فاصله خاموت ارتباط مستقیمی با مهار میلگردهای طولی دارد. خاموت های با فاصله زیاد، توان کافی برای جلوگیری از کمانش میلگردهای تحت فشار را ندارند. کمانش میلگرد باعث افزایش تنش موضعی در بتن اطراف شده و این موضوع روند خردشدگی را تسریع می کند. در مقابل، خاموت های نزدیک به هم، میلگردها را در وضعیت پایدار نگه می دارند و به حفظ یکپارچگی مقطع کمک می کنند.

در نهایت، می توان گفت فاصله خاموت یکی از تعیین کننده ترین عوامل در جلوگیری از خردشدگی بتن است. حتی اگر قطر خاموت مناسب باشد و شکل خم به درستی اجرا شده باشد، فاصله نامناسب می تواند تمام عملکرد خاموت را تضعیف کند. خاموت گذاری با فاصله اصولی، بتن را در تمام طول عضو تحت کنترل نگه می دارد و اجازه نمی دهد خردشدگی به صورت ناگهانی و غیرقابل پیش بینی رخ دهد. این موضوع دقیقا همان جایی است که تفاوت بین اجرای حداقلی و اجرای مهندسی شده خود را نشان می دهد.

تاثیر فاصله خاموت بر عملکرد سازه

فاصله خاموت‌ها یکی از مهم‌ترین عوامل در تعیین عملکرد برشی و شکل‌پذیری سازه‌های بتن‌آرمه است. این فاصله اگر به‌درستی تعیین نشود، می‌تواند منجر به کاهش ایمنی سازه، گسترش ترک‌ها و ضعف در کنترل نیروهای جانبی شود، در این مقاله به بررسی دقیق تأثیر فاصله خاموت‌ها بر عملکرد سازه، اصول طراحی، ضوابط آیین‌نامه‌ای و نکات اجرایی می‌پردازیم:

بیشتر بخوانید

تاثیر قطر و شکل خاموت در کنترل خردشدگی بتن

در کنار فاصله خاموت، دو عامل بسیار مهم دیگر که نقش مستقیمی در جلوگیری از خردشدگی بتن دارند، قطر خاموت و شکل خم خاموت هستند. این دو پارامتر اگرچه در نقشه ها ساده به نظر می رسند، اما در عمل تعیین می کنند که محصورشدگی بتن تا چه حد واقعی و موثر باشد. تجربه سازه های آسیب دیده نشان می دهد که حتی با فاصله مناسب خاموت، انتخاب نادرست قطر یا شکل خم می تواند کل مکانیزم کنترل خردشدگی را تضعیف کند.

از نظر قطر، خاموت هرچه ضخیم تر باشد، توان بیشتری برای مهار جانبی بتن و مقاومت در برابر نیروهای کششی ناشی از انبساط بتن خواهد داشت. بتن تحت فشار تلاش می کند به اطراف گسترش پیدا کند و این انبساط، خاموت را تحت تنش قرار می دهد. اگر قطر خاموت کم باشد، خاموت زودتر تغییر شکل می دهد یا حتی در شرایط بحرانی دچار بازشدگی می شود. نتیجه این اتفاق، کاهش شدید محصورشدگی بتن و شروع سریع خردشدگی در هسته مقطع است. خاموت با قطر مناسب، این انبساط را به صورت موثرتری کنترل کرده و اجازه نمی دهد بتن به مرحله له شدگی برسد.

قطر خاموت همچنین ارتباط مستقیمی با پایداری میلگردهای طولی دارد. میلگردهای تحت فشار، بدون مهار جانبی کافی، مستعد کمانش هستند. خاموت نازک ممکن است نتواند این مهار را به خوبی انجام دهد و در نتیجه کمانش میلگرد باعث تمرکز تنش در بتن اطراف آن می شود. این تمرکز تنش، یکی از عوامل اصلی تشدید خردشدگی بتن در ستون ها و نواحی بحرانی است. خاموت با قطر کافی، میلگردها را در موقعیت پایدار نگه می دارد و به حفظ یکپارچگی مقطع کمک می کند.

در کنار قطر، شکل خم خاموت نقشی حتی حساس تر در کنترل خردشدگی بتن دارد. خاموت هایی که با خم 90 درجه اجرا می شوند، در برابر نیروهای ناشی از انبساط بتن عملکرد ضعیف تری دارند. در این حالت، انتهای خاموت ممکن است تحت بار باز شود و عملا خاصیت محصورکنندگی خود را از دست بدهد. وقتی این اتفاق رخ دهد، بتن خیلی سریع وارد مرحله خردشدگی ناگهانی می شود، حتی اگر فاصله خاموت کم باشد.

در مقابل، خاموت با خم 135 درجه یا خاموت بسته کامل، عملکرد بسیار مطمئن تری دارد. این نوع خم باعث می شود خاموت در برابر بازشدگی مقاوم باشد و بتواند محصورشدگی پایدار بتن را در طول بارگذاری حفظ کند. به ویژه در شرایط لرزه ای، که بارها به صورت رفت و برگشتی به عضو وارد می شوند، شکل خم مناسب خاموت مانع از باز شدن تدریجی آن و افت ناگهانی ظرفیت بتن می شود.

شکل خاموت همچنین بر یکنواختی توزیع تنش در مقطع اثر می گذارد. خاموت بسته و صحیح اجرا شده، باعث می شود نیروهای جانبی به صورت یکنواخت به بتن منتقل شوند و تمرکز تنش موضعی کاهش یابد. این موضوع مستقیما با کاهش احتمال خردشدگی بتن در ارتباط است. در حالی که خاموت های با خم نامناسب، تنش را در نقاط محدودی متمرکز کرده و همین نقاط به کانون آغاز له شدگی تبدیل می شوند.

در نهایت، باید گفت قطر و شکل خاموت دو عامل مکمل یکدیگر هستند. خاموت با قطر کافی اما خم نامناسب، یا خاموت با خم استاندارد اما قطر ناکافی، هیچ کدام نمی توانند محصورشدگی واقعی و پایدار ایجاد کنند. کنترل موثر خردشدگی بتن زمانی اتفاق می افتد که خاموت از نظر قطر، شکل خم و هماهنگی با فاصله اجرا، به صورت کاملا مهندسی شده طراحی و اجرا شود. اینجاست که خاموت از یک جز اجرایی ساده، به یک عنصر تعیین کننده در ایمنی و دوام سازه بتن مسلح تبدیل می شود.

تاثیر شکل خم خاموت بر عملکرد سازه

در سازه های بتنی، تفاوت بین یک سازه ایمن و یک سازه پرریسک، اغلب در جزئیات اجرایی مشخص می شود؛ جزئیاتی که شاید در نگاه اول ساده به نظر برسند اما نقش آن ها در عملکرد سازه بتنی کاملا حیاتی است، یکی از مهم ترین این جزئیات، شکل خم خاموت است، در این مقاله به بررسی تاثیر شکل خم خاموت بر عملکرد سازه می پردازیم:

بیشتر بخوانید

نقش خاموت در رفتار لرزه ای و جلوگیری از خردشدگی بتن

در رفتار لرزه ای سازه های بتن مسلح، خاموت نقشی بسیار فراتر از یک میلگرد عرضی ساده دارد. زلزله با ماهیت بارگذاری رفت و برگشتی، اعضای بتنی را وارد شرایطی می کند که در آن ضعف های پنهان بتن و فولاد خیلی سریع آشکار می شوند. در چنین شرایطی، اگر خاموت گذاری به درستی انجام نشده باشد، خردشدگی بتن می تواند در مدت زمان بسیار کوتاهی رخ دهد و عضو سازه ای را به طور کامل از چرخه باربری خارج کند.

در هنگام زلزله، ستون ها و تیرها به طور مداوم بین ناحیه کششی و فشاری جابه جا می شوند. این جابه جایی باعث ایجاد کرنش های بزرگ در بتن می شود. بتن بدون محصورشدگی، توان تحمل این کرنش ها را ندارد و خیلی زود دچار ترک های گسترده و در نهایت خردشدگی می شود. خاموت با ایجاد محصورشدگی بتن، این ضعف ذاتی را تا حد زیادی جبران می کند و اجازه می دهد بتن رفتار کنترل شده تری از خود نشان دهد.

یکی از مهم ترین نقش های خاموت در زلزله، افزایش شکل پذیری عضو بتنی است. در طراحی لرزه ای، هدف اصلی این نیست که سازه هیچ آسیبی نبیند، بلکه هدف این است که سازه قبل از فروپاشی، انرژی زلزله را جذب کرده و هشدار لازم را بدهد. خاموت با مهار انبساط جانبی بتن و کنترل گسترش ترک ها، باعث می شود عضو بتنی بتواند تغییر شکل های قابل توجهی را تحمل کند، بدون اینکه وارد مرحله خردشدگی ناگهانی شود.

خاموت همچنین نقش بسیار مهمی در حفظ عملکرد میلگردهای طولی در شرایط لرزه ای دارد. در زلزله، میلگردهای تحت فشار و کشش متناوب قرار می گیرند و اگر مهار جانبی مناسبی نداشته باشند، دچار کمانش موضعی می شوند. این کمانش باعث تمرکز تنش در بتن اطراف میلگرد و تسریع خردشدگی بتن می گردد. خاموت با مهار میلگردهای طولی، از این پدیده جلوگیری کرده و به حفظ یکپارچگی مقطع کمک می کند.

در نواحی بحرانی مانند پای ستون ها و ناحیه اتصال تیر به ستون، نقش خاموت در رفتار لرزه ای بسیار پررنگ تر می شود. این نواحی محل تمرکز بیشترین تغییر شکل ها و تنش های لرزه ای هستند. خاموت با فاصله کم و شکل خم استاندارد، یک هسته محصور شده ایجاد می کند که در برابر له شدگی و خردشدگی بتن مقاومت بالاتری دارد. به همین دلیل است که آیین نامه ها تاکید ویژه ای بر خاموت گذاری ویژه در این مناطق دارند.

نکته مهم دیگر این است که خاموت باعث پایداری تدریجی شکست می شود. در سازه هایی که خاموت گذاری مناسبی دارند، حتی اگر بتن دچار آسیب شود، این آسیب به صورت تدریجی و قابل مشاهده رخ می دهد. در مقابل، نبود یا ضعف خاموت باعث می شود شکست به صورت ترد و ناگهانی اتفاق بیفتد، که خطرناک ترین حالت شکست در زلزله محسوب می شود.

در مجموع، خاموت یکی از اصلی ترین عوامل تعیین کننده رفتار لرزه ای ایمن در سازه های بتن مسلح است. این عضو با افزایش محصورشدگی بتن، بهبود شکل پذیری، مهار میلگردهای طولی و کنترل تمرکز تنش، نقش مستقیمی در جلوگیری از خردشدگی بتن در زلزله ایفا می کند. تجربه زلزله های گذشته به وضوح نشان داده که سازه هایی با خاموت گذاری اصولی، حتی در صورت آسیب، پایداری خود را حفظ کرده اند، در حالی که ضعف در خاموت گذاری اغلب به فروپاشی سریع و غیرقابل جبران منجر شده است.

جمع بندی

خاموت نقشی بسیار فراتر از یک میلگرد ساده در سازه های بتن مسلح دارد. این عنصر با ایجاد محصورشدگی بتن، افزایش مقاومت فشاری موثر و بهبود شکل پذیری عضو، به صورت مستقیم از خردشدگی بتن جلوگیری می کند. فاصله مناسب خاموت، قطر کافی و شکل خم استاندارد، همگی عواملی هستند که عملکرد واقعی خاموت را تعیین می کنند. تجربه پروژه های اجرایی به وضوح نشان می دهد که بی توجهی به خاموت گذاری، یکی از اصلی ترین دلایل شکست های ناگهانی در سازه های بتنی است.
