آشنایی با 10 عیب شایع ورق سیاه + راه‌های شناسایی آن
ورق سیاه یا همان ورق فولادی حاصل از نورد گرم، یکی از پرمصرف‌ترین محصولات فولادی در صنایع مختلف از جمله ساختمان‌سازی، خودروسازی و تولید تجهیزات صنعتی است. کیفیت این محصول تأثیر مستقیم بر ایمنی سازه و دوام پروژه دارد. با این حال، در فرآیند تولید، انبارداری یا حمل‌ونقل ممکن است مشکلاتی ایجاد شود. شناخت عیب ورق سیاه و آگاهی از راه‌های پیشگیری و رفع آن برای انتخاب صحیح اهمیت زیادی دارد.
برای اطلاع از نوسانات بازار و بررسی قیمت روز ورق سیاه، دسترسی به اطلاعات به‌روز و دقیق بسیار مهم است؛ چرا که قیمت این محصول به عوامل متعددی از جمله نرخ شمش فولاد، هزینه حمل‌ونقل، موجودی بازار و نرخ ارز وابسته است. انتخاب صحیح ورق سیاه، نیازمند شناخت دقیق مشخصات فنی، کاربردهای پروژه و تحلیل به‌روز قیمت‌هاست.
در این مقاله ابتدا دلایل ایجاد عیوب را بررسی می‌کنیم و سپس با 10 عیب شایع ورق سیاه را همراه با راه‌حل توضیح می‌دهیم، پس در ادامه با آهن اینجا همراه باشید.
دلایل ایجاد عیوب ورق سیاه
ایجاد عیب ورق سیاه میتواند در مراحل مختلف از تولید تا انبارداری و حتی حین مصرف اتفاق بیفتد. در ادامه مهمترین دلایل این عیوب را بررسی می‌کنیم:
- کیفیت پایین مواد اولیه
ترکیب شیمیایی فولاد نقش تعیین‌کننده‌ای در کیفیت نهایی ورق سیاه دارد. اگر درصد عناصر آلیاژی مانند کربن، منگنز یا سیلیسیم خارج از محدوده استاندارد باشد، مشکلاتی مانند تخلخل داخلی، کاهش استحکام کششی و حتی ترک‌خوردگی در حین نورد گرم ایجاد می‌شود. استفاده از شمش‌های بی‌کیفیت یا ناخالص نیز احتمال ایجاد عیوب ساختاری را افزایش میدهد. - مشکلات فرآیند نورد گرم
خط نورد یکی از اصلیترین مراحل تولید ورق سیاه است. هرگونه خطا در تنظیم غلطک‌های نورد یا کنترل دمای کوره میتواند منجر به پوستهپوسته شدن سطحی، موج‌دار شدن ورق یا کاهش ضخامت موضعی شود. همچنین اگر سرعت نورد بیش از حد باشد، تنش‌های حرارتی و مکانیکی منجر به ایجاد ترکهای سطحی یا خمیدگی در محصول نهایی می‌شود. - خنک‌کاری نامناسب پس از نورد
فولاد پس از خروج از خط نورد نیاز به خنک‌کاری یکنواخت دارد. اگر فرآیند خنک‌کاری سریع یا نامتوازن باشد، بخش‌هایی از ورق دچار انقباض ناهمگون شده و مشکلاتی مانند تابیدگی، پیچیدگی لبه‌ها و ترکهای داخلی به وجود می‌آید. - انبارداری غیر اصولی
یکی از رایج‌ترین دلایل ایجاد عیوب در ورق سیاه مربوط به نگهداری آن است. اگر ورق‌ها در محیط مرطوب یا در تماس مستقیم با خاک و رطوبت باشند، خیلی سریع دچار زنگزدگی می‌شوند. همچنین چیدمان غیراصولی و فشار بیش از حد پالت‌ها بر روی یکدیگر باعث ایجاد فرورفتگی‌ها و خمیدگی‌های طولی می‌گردد.
«ما در مقاله ای جداگانه به بحث انبارداری ورق سیاه پرداخته ایم، اگر مشتاق به آشنایی و کسب اطلاعات در خصوص انبارداری ورق سیاه اصولی هستید، حتما این مقاله را بخوانید.» - مشکلات حمل‌ونقل
در بسیاری از پروژه‌ها مشاهده می‌شود که ورق‌های سیاه در هنگام بارگیری و تخلیه دچار آسیب می‌شوند. استفاده از جرثقیل یا لیفتراک بدون تجهیزات محافظ باعث ایجاد لب‌پریدگی لبه‌ها، خراش‌های سطحی و حتی ترکهای موضعی می‌شود. علاوه بر این، لرزش و ضربه در مسیر حمل میتواند کیفیت ابعادی ورق را تحت تأثیر قرار دهد. - خطا در فرآیند برشکاری
در مرحله برش ورق، استفاده از تجهیزات قدیمی یا تنظیمات نادرست باعث ایجاد ناپیوستگی لبه‌ها و لبه‌های زبر و ناهموار می‌شود. این مشکل به‌خصوص در برش‌های دستی یا غیر CNC شایع‌تر است و در مراحل بعدی مانند جوشکاری یا مونتاژ مشکلات زیادی به وجود می‌آورد. - ضعف در سیستم کنترل کیفیت کارخانه
در صورتی که کارخانه تولیدکننده از تجهیزات مدرن برای کنترل ابعاد و تشخیص عیوب سطحی و داخلی استفاده نکند، بسیاری از مشکلات در همان مرحله تولید تشخیص داده نمی‌شوند و ورق‌های معیوب وارد بازار می‌شوند. نبود آزمونهای غیرمخرب (NDT) یا تست‌های مکانیکی استاندارد یکی از مهمترین دلایل عرضه محصولات بی‌کیفیت است.
آشنایی با 10 عیب شایع ورق سیاه
ورق سیاه به دلیل فرآیند نورد گرم و شرایطی که در تولید، انبارداری و مصرف دارد، ممکن است دچار عیوب متنوعی شود. این عیوب گاهی در ظاهر ورق مثل پوستهپوسته شدن یا زنگزدگی مشخص هستند و گاهی مانند ترکهای داخلی یا تخلخل تنها با تست‌های تخصصی قابل شناسایی‌اند. همچنین عواملی مثل موج‌دار شدن سطح، خمیدگی یا تابیدگی لبه‌ها، کاهش ضخامت موضعی و حتی ابعاد غیر استاندارد می‌توانند کیفیت ورق را کاهش دهند.
شناخت این مشکلات نه‌تنها به خریداران در انتخاب ورق باکیفیت کمک می‌کند، بلکه در بسیاری موارد از خسارت‌های سنگین در پروژه‌های صنعتی و ساختمانی جلوگیری خواهد کرد. در ادامه به بررسی دقیق‌تر این ۱۰ عیب و راه‌حل‌های کاربردی آن‌ها می‌پردازیم:

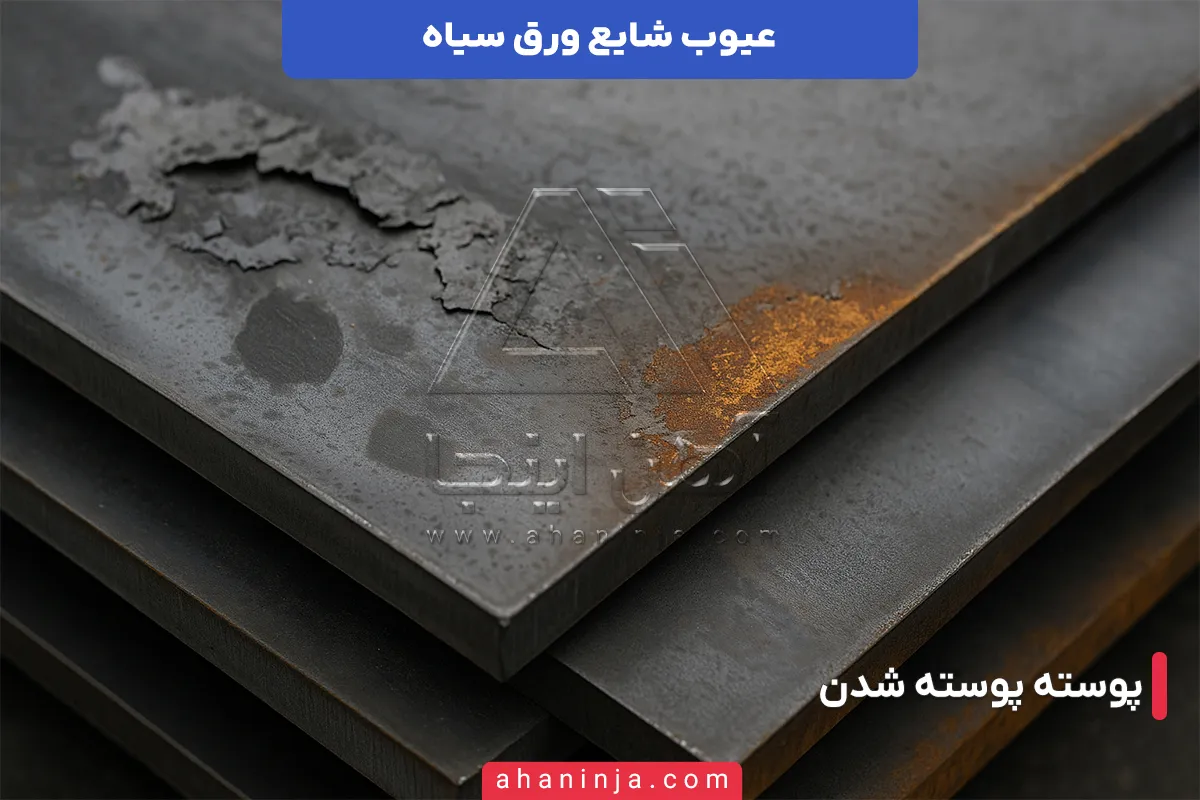

1. پوستهپوسته شدن سطحی
یکی از شایع‌ترین عیوب ورق سیاه، پوستهپوسته شدن سطحی (Oxide Scale) است. این عیب در فرآیند نورد گرم و در دمای بالای ۹۰۰ تا ۱۲۰۰ درجه سانتی‌گراد ایجاد می‌شود، جایی که سطح فولاد در تماس مستقیم با اکسیژن هوا قرار می‌گیرد و لایه‌های اکسیدی ضخیم روی سطح تشکیل می‌شود. این لایه‌ها به‌صورت پوسته‌های شکننده روی سطح می‌نشینند و پس از سرد شدن به شکل ترک‌خورده یا جداشده دیده می‌شوند. وجود این پوستهها نه‌تنها ظاهر ورق را نامناسب می‌کند بلکه در مراحل بعدی مثل جوشکاری، رنگ‌کاری یا پوشش‌دهی ضدزنگ باعث افت کیفیت می‌شود؛ زیرا چسبندگی رنگ یا پوشش محافظ روی ورق کاهش می‌یابد. همچنین در صورت باقی ماندن این پوستهها روی سطح، احتمال زنگزدگی سریع‌تر افزایش پیدا می‌کند.
راه حل
برای جلوگیری یا کاهش پوستهپوسته شدن ورق سیاه میتوان اقدامات زیر را انجام داد:
- کنترل دقیق دمای کوره نورد
پایین نگه داشتن دما در محدوده استاندارد و جلوگیری از افزایش بیش از حد حرارت، میزان تشکیل پوسته اکسیدی را کاهش میدهد. - استفاده از اتمسفر کنترل‌شده در کوره‌ها
در برخی خطوط تولید مدرن از گازهای محافظ مانند نیتروژن یا هیدروژن استفاده می‌شود تا واکنش سطح فولاد با اکسیژن محدود شود. - به‌کارگیری عملیات اسیدشویی (Pickling)
پس از تولید، ورق‌ها در حمام اسید قرار داده می‌شوند تا لایه‌های اکسیدی از سطح آن‌ها جدا شود. این روش به‌طور گسترده در صنایع فولادسازی استفاده می‌شود. - بهره‌گیری از سیستم‌های خنک‌کاری یکنواخت
اگر خنک‌کاری ناهمگون باشد، پوسته‌های اکسیدی به شکل نامرتب و ضخیم تشکیل می‌شوند. خنک‌کاری یکنواخت باعث کاهش این مشکل خواهد شد. - انبارداری صحیح پس از تولید
ورق‌هایی که تازه اسیدشویی شده‌اند باید در محیط خشک و بدون رطوبت نگهداری شوند تا از تشکیل دوباره پوسته و زنگزدگی جلوگیری شود.
2. زنگزدگی و خوردگی
یکی از مهمترین و رایج‌ترین عیوب ورق سیاه، پدیده زنگزدگی (Corrosion) است. این مشکل به‌ویژه به دلیل ماهیت ورق سیاه که سطحی بدون پوشش محافظ دارد، سریع‌تر رخ میدهد. زنگزدگی به‌طور مستقیم از واکنش شیمیایی بین آهن موجود در فولاد و اکسیژن و رطوبت محیط ایجاد می‌شود و نتیجه آن تشکیل لایه‌های قهوه‌ای یا قرمز رنگ اکسید آهن روی سطح ورق است. این لایه‌ها اگرچه در ظاهر تنها لکه به نظر می‌رسند، اما در عمل به ساختار فولاد نفوذ کرده و باعث کاهش استحکام مکانیکی، کاهش مقاومت کششی و کوتاه شدن طول عمر مفید ورق سیاه می‌شوند. در برخی موارد حتی زنگزدگی میتواند به ایجاد ترکهای موضعی یا سوراخ‌های ریز (Pitting Corrosion) منجر شود که برای پروژه‌های حساس مثل مخازن یا سازه‌های باربر بسیار خطرناک است.
این عیب معمولاً در شرایطی رخ میدهد که ورق‌ها به‌صورت غیراصولی انبار شوند، برای مدت طولانی در معرض رطوبت یا بارندگی قرار بگیرند یا در محیط‌های صنعتی با مواد خورنده مثل کلریدها نگهداری شوند.
راه حل
برای کاهش و پیشگیری از زنگزدگی ورق سیاه اقدامات زیر توصیه می‌شود:
- انبارداری در محیط خشک و سرپوشیده
محیط نگهداری باید عاری از رطوبت مستقیم و تماس با خاک باشد. استفاده از پالت‌های استاندارد و چیدمان اصولی مانع نفوذ رطوبت می‌شود. - پوشش‌دهی سطحی محافظ
استفاده از روغن‌های ضدزنگ، گریس یا پوششهای موقت میتواند سطح ورق را تا زمان مصرف محافظت کند. در پروژه‌های حساس‌تر میتوان از پوششهای دائمی مثل رنگ اپوکسی یا روی (گالوانیزه) استفاده کرد. - استفاده سریع پس از خرید
توصیه می‌شود ورق‌های سیاه بلافاصله پس از خرید در پروژه مصرف شوند و برای مدت طولانی در انبار باقی نمانند. - کنترل شرایط حمل‌ونقل
پوشاندن ورق‌ها با روکش‌های پلاستیکی یا برزنتی حین حمل، مانع تماس مستقیم باران یا رطوبت با سطح می‌شود. - بازرسی دوره‌ای
ورق‌هایی که مدت طولانی در انبار هستند باید به‌طور منظم بررسی شوند تا در صورت مشاهده لکه‌های اولیه زنگ، سریعاً اقدام به تمیزکاری و پوشش‌دهی مجدد شود.

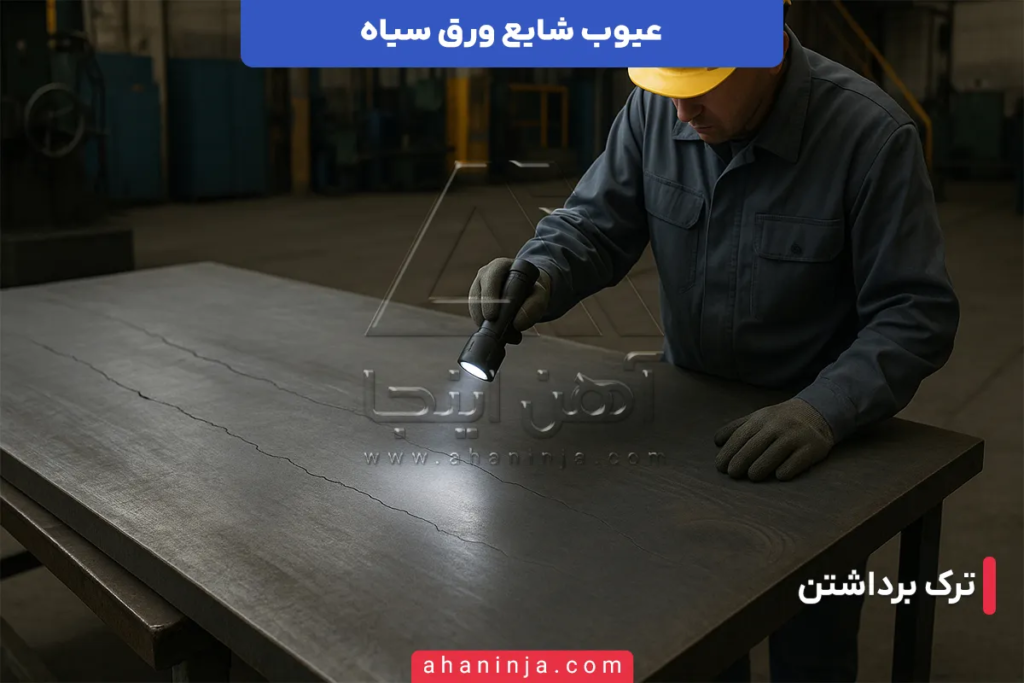

3. ترکهای سطحی
یکی از جدی‌ترین عیوب ورق سیاه، ایجاد ترکهای سطحی (Surface Cracks) است. این ترک‌ها به‌صورت خطوط ریز، طولی یا عرضی روی سطح ظاهر می‌شوند و در بسیاری موارد با چشم غیرمسلح نیز قابل مشاهده هستند. علت اصلی ترکهای سطحی معمولاً به فرآیند نورد گرم برمی‌گردد؛ جایی که تنش‌های حرارتی و مکانیکی در هنگام کاهش ضخامت به فولاد وارد می‌شود. اگر خنک‌کاری ناهمگون یا سرعت بالای نورد رخ دهد، سطح ورق نمی‌تواند تنش ایجادشده را تحمل کند و ترک‌ها شکل می‌گیرند. همچنین وجود ناخالصی‌های شیمیایی یا ترکیب نامتعادل عناصر آلیاژی (مثل گوگرد و فسفر بالا) احتمال ترک را چند برابر می‌کند.
این ترک‌ها اهمیت بالایی دارند زیرا می‌توانند به نقاط ضعف بحرانی در ورق تبدیل شوند. در مراحل بعدی مانند جوشکاری، خمکاری یا بارگذاری سنگین، این ترک‌ها رشد کرده و حتی منجر به شکست کلی قطعه شوند.
راه حل
برای جلوگیری یا کاهش ترکهای سطحی در ورق سیاه میتوان اقدامات زیر را انجام داد:
- بهینه‌سازی ترکیب شیمیایی فولاد
استفاده از شمش‌هایی با میزان کنترل‌شده گوگرد و فسفر و افزودن عناصر پایدارکننده مانند منگنز برای جلوگیری از شکنندگی فولاد. - تنظیم سرعت و دمای نورد
کاهش سرعت نورد در مراحل حساس و کنترل دقیق دمای ورودی و خروجی فولاد برای جلوگیری از شوک حرارتی. - خنک‌کاری تدریجی و یکنواخت
استفاده از سیستم‌های خنک‌کننده با آب یا مه‌پاشی کنترل‌شده که باعث توزیع یکنواخت دما در سطح ورق شود. - بازرسی دقیق سطح شمش قبل از نورد
وجود ترک یا نقص در سطح شمش اولیه در حین نورد تشدید می‌شود، بنابراین شناسایی و حذف آن‌ها پیش از ورود به خط تولید بسیار مهم است. - استفاده از آزمونهای غیرمخرب (NDT)
برای شناسایی ترکهای ریزتر که با چشم قابل مشاهده نیستند، روش‌هایی مثل التراسونیک یا ذرات مغناطیسی توصیه می‌شود.
4. موج‌دار شدن سطح
یکی دیگر از عیوب متداول در ورق سیاه، پدیده موج‌دار شدن سطح (Warping or Waviness) است. این عیب زمانی به وجود می‌آید که در فرآیند نورد گرم یا خنک‌کاری، انقباض فولاد به‌طور یکنواخت صورت نگیرد. در چنین شرایطی بخشی از ورق سریع‌تر یا کندتر از سایر نقاط سرد می‌شود و همین اختلاف حرارتی باعث ایجاد موج‌های سطحی یا تغییر شکل در امتداد طول و عرض ورق می‌گردد.
این مشکل علاوه بر اینکه ظاهر ورق را تحت تأثیر قرار میدهد، میتواند در فرآیندهای بعدی مثل برشکاری، پانچ‌کاری و حتی جوشکاری ایجاد اختلال کند. برای مثال، ورق موج‌دار به‌درستی روی میز برش CNC نمی‌خوابد و باعث ایجاد انحراف در خط برش می‌شود. همچنین هنگام استفاده در پروژه‌های سازه‌ای یا صنعتی، صاف نبودن سطح میتواند بر ایمنی و دقت مونتاژ اثر منفی بگذارد.
راه حل
برای کاهش یا جلوگیری از موج‌دار شدن سطح ورق سیاه اقدامات زیر توصیه می‌شود:
- کنترل دقیق فرآیند خنک‌کاری
استفاده از سیستم‌های اسپری یا مه‌پاشی یکنواخت که دمای ورق را به‌صورت همسان در تمام نقاط کاهش دهد. - تنظیم صحیح غلطک‌های نورد
اختلاف فشار غلطک‌ها یکی از مهمترین دلایل موج‌دار شدن ورق است؛ بنابراین بازبینی و کالیبراسیون دوره‌ای غلطک‌ها ضروری است. - استفاده از صاف‌کن‌های صنعتی (Leveller)
پس از تولید، عبور دادن ورق‌ها از دستگاه صاف‌کن میتواند بخش زیادی از موج‌های سطحی را اصلاح کند. - حمل‌ونقل و انبارداری اصولی
فشار نامتعادل در هنگام دپو یا بارگیری میتواند موج‌های سطحی ایجاد کند، بنابراین استفاده از پالت‌های استاندارد و تجهیزات حمل‌ونقل مناسب اهمیت زیادی دارد. - بازرسی مستمر در خطوط تولید
استفاده از دوربین‌های صنعتی و سنسورهای کنترل کیفیت در خطوط نورد به شناسایی زودهنگام این عیب کمک می‌کند.
5. خمیدگی یا تابیدگی
یکی از مشکلات رایج در ورق سیاه، پدیده خمیدگی (Bending) یا تابیدگی (Twisting) در طول یا لبه‌های ورق است. این عیب معمولاً به دلیل تنش‌های پسماند داخلی در حین تولید و یا به‌واسطه فشارهای خارجی در مرحله انبارداری و حمل‌ونقل رخ میدهد. در فرآیند نورد گرم اگر فشار غلطک‌ها به‌صورت نامتعادل اعمال شود یا سرعت خنک‌کاری در بخش‌های مختلف ورق متفاوت باشد، احتمال تابیدگی بسیار بالا می‌رود. از طرف دیگر، انبار کردن ورق‌ها به‌صورت غیراصولی و روی هم قرار گرفتن پالت‌ها بدون زیرسازی مناسب، میتواند در طول زمان باعث خم شدن ورق‌ها شود.
این مشکل در صنایع مصرف‌کننده اثرات قابل توجهی دارد. ورق خمیده هنگام قرارگیری روی دستگاه‌های برش CNC یا میزهای صنعتی به‌طور کامل روی سطح نمی‌نشیند و همین موضوع باعث انحراف در برش و کاهش دقت قطعه نهایی می‌شود. همچنین در پروژه‌های ساختمانی یا خودروسازی، استفاده از ورق‌های تابیده منجر به افت کیفیت مونتاژ، کاهش ایمنی و افزایش ضایعات خواهد شد.
راه حل
برای رفع یا پیشگیری از خمیدگی و تابیدگی ورق سیاه اقدامات زیر پیشنهاد می‌شود:
- تنظیم دقیق غلطک‌ها در خط نورد
اعمال فشار یکنواخت و متوازن در حین نورد از بروز تنش‌های ناهمگون جلوگیری می‌کند. - استفاده از پرس صاف‌کن (Leveller Press)
این دستگاه میتواند ورق‌های خمیده را تا حد زیادی اصلاح و صاف کند. - خنک‌کاری کنترل‌شده و یکنواخت
سرعت و نحوه سرد شدن ورق باید به‌گونه‌ای باشد که اختلاف دمایی بین بخش‌های مختلف آن ایجاد نشود. - انبارداری صحیح
استفاده از پالت‌های فلزی و زیرسازی کاملاً یکنواخت در دپو ورق‌ها برای جلوگیری از فشار نقطه‌ای روی لبه‌ها بسیار مهم است. - حمل‌ونقل ایمن
استفاده از قلاب‌های استاندارد جرثقیل و تجهیزات محافظ در لیفتراک مانع خم شدن یا تاب خوردن ورق در حین بارگیری می‌شود. - بازرسی و جداسازی
قبل از مصرف، ورق‌های دچار تابیدگی باید جداسازی و در صورت امکان اصلاح شوند تا وارد فرآیند تولید نشوند.
6. ناهمواری سطحی
یکی دیگر از مشکلات رایج در ورق سیاه، بروز ناهمواری سطحی (Surface Unevenness) است. این عیب به شکل برجستگی‌ها، فرورفتگی‌ها یا موج‌های موضعی روی سطح ورق دیده می‌شود و معمولاً ناشی از مشکلات فرآیند تولید است. اگر غلطک‌های نورد به‌طور دقیق تنظیم نشده باشند یا دارای خوردگی و خط و خش باشند، اثر آن به‌صورت مستقیم روی سطح ورق منتقل می‌شود. همچنین وجود ناخالصی‌های غیر فلزی در شمش اولیه یا ورود ذرات خارجی در حین نورد، میتواند باعث ایجاد نقاط برجسته یا حفره‌های سطحی شود.
ناهمواری سطحی علاوه بر کاهش زیبایی ظاهری ورق، اثرات جدی در مراحل بعدی ایجاد می‌کند. برای مثال، در جوشکاری، این ناهمواری‌ها باعث توزیع نامناسب گرما و در نتیجه جوش غیر یکنواخت می‌شوند. در رنگ‌کاری و پوشش‌دهی نیز این مشکل باعث کاهش چسبندگی رنگ و ایجاد لکه‌های سطحی خواهد شد. در پروژه‌های صنعتی حساس، وجود ناهمواری میتواند حتی بر خواص مکانیکی و عمر مفید سازه تأثیر منفی بگذارد.
راه حل
برای رفع یا کاهش ناهمواری سطحی ورق سیاه، اقدامات زیر ضروری است:
- بازرسی و نگهداری منظم غلطک‌های نورد
هرگونه خوردگی یا خط روی غلطک‌ها باید سریعاً رفع شود تا اثر آن به سطح ورق منتقل نشود. - استفاده از شمش‌های باکیفیت و همگن
ترکیب شیمیایی و کیفیت متالورژیکی شمش ورودی به خط تولید باید استاندارد باشد تا در حین نورد دچار حفره یا برجستگی نشود. - کنترل دقیق فرآیند نورد
فشار بیش از حد یا ناهمگون غلطک‌ها میتواند به تغییر شکل‌های ناخواسته روی سطح ورق منجر شود. - تمیزکاری و جلوگیری از ورود ذرات خارجی
پاک‌سازی مداوم تجهیزات نورد و محیط خط تولید مانع چسبیدن ذرات به سطح ورق می‌شود. - صاف‌کاری نهایی
استفاده از دستگاه‌های Leveller یا عملیات مکانیکی صاف‌کاری پس از تولید میتواند بخشی از ناهمواری‌ها را اصلاح کند. - کنترل کیفیت نهایی
بازرسی بصری و استفاده از سنسورهای لیزری در خطوط مدرن فولادسازی امکان شناسایی سریع ناهمواری‌ها را فراهم می‌کند.
7. تخلخل و حفره‌ها
از دیگر مشکلات مهم در ورق سیاه میتوان به تخلخل (Porosity) و حفره‌ها (Voids) اشاره کرد. این عیب معمولاً ناشی از وجود گازهای محلول در فولاد مذاب یا سرد شدن نامناسب در حین تولید است. در فرآیند نورد گرم، اگر فولاد به‌درستی گاززدایی (Degassing) نشود یا دمای سرد شدن کنترل نگردد، حباب‌های ریز گازی در ساختار فلز باقی می‌مانند که در نهایت به صورت تخلخل یا حفره ظاهر می‌شوند. این مشکل میتواند در سطح یا حتی در عمق ورق ایجاد شود و همیشه با چشم غیرمسلح قابل مشاهده نیست.
وجود تخلخل و حفره‌ها تأثیرات بسیار منفی بر خواص مکانیکی ورق دارد. از جمله کاهش استحکام کششی، کاهش مقاومت در برابر خستگی فلزی (Fatigue) و کاهش چقرمگی شکست. این موضوع در سازه‌هایی که تحت بارهای متناوب یا سنگین قرار می‌گیرند (مثل پل‌ها یا مخازن تحت فشار) بسیار خطرناک است، چرا که حفره‌ها به نقاط تمرکز تنش تبدیل شده و زمینه ایجاد ترک و شکست را فراهم می‌کنند.
راه حل
برای رفع یا پیشگیری از تخلخل و حفره‌ها در ورق سیاه باید اقدامات زیر در نظر گرفته شود:
- دی‌گازینگ (Degassing) در مرحله ذوب
استفاده از روش‌های گاززدایی در کوره‌ها برای کاهش میزان اکسیژن، نیتروژن و هیدروژن محلول در فولاد. - کنترل سرعت سرد شدن
سرد کردن فولاد باید به صورت تدریجی و یکنواخت انجام شود تا فرصت خروج گازها از مذاب فراهم گردد. - بهبود کیفیت مواد اولیه
استفاده از شمش‌های استاندارد و تصفیه‌شده احتمال ایجاد حفره‌های گازی را به حداقل می‌رساند. - آزمونهای غیرمخرب (NDT)
روش‌هایی مثل التراسونیک (Ultrasonic Testing) یا رادیوگرافی صنعتی برای شناسایی تخلخل‌های زیرسطحی به‌کار می‌روند. - بازرسی میکروسکوپی متالوگرافی
برای کنترل دقیق‌تر ساختار داخلی فولاد، نمونه‌برداری و بررسی ریزساختار توصیه می‌شود. - استانداردسازی فرآیند نورد
استفاده از دما و فشار مناسب در خطوط نورد به توزیع یکنواخت مواد کمک کرده و مانع تشدید حفره‌ها می‌شود.
8. ناپیوستگی لبه‌ها
یکی از عیوب رایج در ورق سیاه، بروز ناپیوستگی لبه‌ها (Edge Cracks/Edge Defects) است. این عیب به‌صورت شکستگی، بریدگی، لب‌پریدگی یا نامنظم بودن لبه‌های ورق ظاهر می‌شود. علت اصلی آن معمولاً به فرآیند نورد گرم و همچنین نحوه برشکاری ورق برمی‌گردد. اگر در زمان نورد فشار غلطک‌ها به‌صورت نامتعادل بر لبه‌ها وارد شود یا در مرحله برش از تجهیزات فرسوده و غیراستاندارد استفاده شود، احتمال ایجاد این مشکل بسیار بالا خواهد بود. همچنین ضربه یا فشار بیش از حد در زمان حمل‌ونقل و بارگیری میتواند باعث آسیب‌دیدگی و لب‌پریدگی لبه‌های ورق شود.
ناپیوستگی لبه‌ها علاوه بر کاهش کیفیت ظاهری محصول، مشکلاتی جدی در فرآیندهای بعدی ایجاد می‌کند. برای مثال، در هنگام جوشکاری یا مونتاژ، لبه‌های نامنظم مانع از اتصال مناسب قطعات شده و باعث ضعیف شدن درز جوش می‌شوند. در صنایع خودروسازی و ساختمانی نیز چنین عیبی میتواند باعث افزایش ضایعات و کاهش دقت مونتاژ گردد.
راه حل
برای کاهش و جلوگیری از ناپیوستگی لبه‌های ورق سیاه میتوان اقدامات زیر را انجام داد:
- استفاده از دستگاه‌های برش CNC مدرن
این دستگاه‌ها با دقت بالا امکان برش یکنواخت و بدون لبه‌های زبر را فراهم می‌کنند. - بازبینی و تعویض تیغه‌های برش
استفاده از تیغه‌های فرسوده یا کند باعث ایجاد لب‌پریدگی می‌شود؛ بنابراین نگهداری و تعویض منظم آن‌ها ضروری است. - تنظیم فشار غلطک‌های نورد
فشار بیش از حد یا نامتعادل در فرآیند نورد یکی از عوامل اصلی ناپیوستگی لبه‌ها است. - حمل‌ونقل ایمن
استفاده از قلاب‌های استاندارد و پالت‌های مناسب مانع ضربه به لبه‌های ورق در زمان جابه‌جایی می‌شود. - بازرسی نهایی
قبل از عرضه به بازار، لبه‌های ورق باید به‌طور دقیق بررسی شوند تا قطعات معیوب جدا یا اصلاح شوند. - استفاده از ماشین‌آلات لبه‌زن (Edge Trimming)
در خطوط پیشرفته تولید فولاد، دستگاه‌های لبه‌زن برای اصلاح لبه‌ها و رسیدن به ابعاد استاندارد به کار گرفته می‌شوند.
9. کاهش ضخامت موضعی
یکی از عیوب مهم در ورق سیاه، پدیده کاهش ضخامت موضعی (Local Thickness Reduction) است. در این حالت بخشی از ورق نسبت به سایر نقاط نازک‌تر می‌شود و همین موضوع باعث افت کیفیت مکانیکی و تغییر خواص ورق خواهد شد. علت اصلی این عیب به فرآیند نورد گرم بازمی‌گردد. زمانی که فشار غلطک‌های نورد به‌صورت ناهمگون بر سطح ورق وارد شود یا تنظیم دستگاه‌ها دقیق نباشد، بخشی از ورق بیش از حد فشرده می‌شود و ضخامت آن از مقدار استاندارد کمتر می‌گردد. علاوه بر این، وجود عیوب شمش اولیه یا ذوب غیراستاندارد نیز میتواند زمینه‌ساز این مشکل باشد.
پیامدهای کاهش ضخامت موضعی بسیار جدی هستند. ورق‌هایی که ضخامت یکنواخت ندارند در فرآیندهای بعدی مثل برشکاری، خمکاری و جوشکاری عملکرد ضعیفی از خود نشان میدهند. همچنین در پروژه‌های ساختمانی یا صنعتی، این عیب میتواند باعث کاهش تحمل بار و ایجاد نقاط ضعف بحرانی در سازه شود. برای مثال، در ساخت مخازن تحت فشار یا اسکلت‌های فلزی، کوچک‌ترین کاهش ضخامت موضعی ممکن است خطر ترکیدگی یا شکست سازه را در پی داشته باشد.
راه حل
برای جلوگیری و رفع کاهش ضخامت موضعی در ورق سیاه باید اقدامات زیر در نظر گرفته شود:
- تنظیم دقیق غلطک‌های نورد
کالیبراسیون دوره‌ای غلطک‌ها و کنترل فشار در خطوط تولید باعث یکنواختی ضخامت در سراسر ورق می‌شود. - استفاده از سیستم‌های کنترل ضخامت آنلاین
خطوط مدرن نورد به حسگرهای لیزری یا اولتراسونیک مجهز هستند که ضخامت ورق را در لحظه اندازه‌گیری کرده و از بروز نوسان جلوگیری می‌کنند. - انتخاب شمش باکیفیت
استفاده از شمش‌های استاندارد و بدون عیب اولیه، احتمال کاهش ضخامت ناهمگون را کم می‌کند. - بازرسی نهایی و تست ابعادی
قبل از عرضه به بازار، ورق‌ها باید با ابزار دقیق مثل کولیس دیجیتال یا میکرومتر اندازه‌گیری شوند تا بخش‌های معیوب شناسایی و جداسازی شوند. - کنترل سرعت نورد
تغییرات ناگهانی در سرعت نورد میتواند موجب اعمال فشار بیش از حد بر بخشی از ورق شود، بنابراین تنظیم سرعت اهمیت زیادی دارد. - آموزش و نظارت اپراتورها
نیروی انسانی ماهر و آشنا به استانداردهای تولید میتواند در تشخیص سریع این مشکل و اصلاح آن نقش کلیدی ایفا کند.
10. ابعاد غیر استاندارد
یکی از مشکلات اساسی در تولید ورق سیاه، پدیده ابعاد غیر استاندارد (Dimensional Inaccuracy) است. این عیب زمانی رخ میدهد که طول، عرض یا ضخامت ورق با مقادیر تعریف‌شده در استانداردهای ملی و بین‌المللی (مانند ISIRI 3694 یا DIN EN 10025) مطابقت نداشته باشد. دلایل اصلی این مشکل میتواند شامل تنظیم نادرست تجهیزات نورد، کیفیت پایین شمش اولیه، یا نبود سیستم‌های کنترل دقیق در خط تولید باشد.
ابعاد غیر استاندارد نه‌تنها باعث ایجاد مشکل در مصرف نهایی می‌شود، بلکه در بسیاری از صنایع منجر به افزایش ضایعات، دشواری در مونتاژ قطعات، کاهش سرعت تولید و افزایش هزینه‌ها خواهد شد. برای مثال، اگر ضخامت ورق کمتر از مقدار استاندارد باشد، مقاومت مکانیکی کاهش یافته و احتمال شکست در سازه بالا می‌رود. از طرف دیگر، اگر ضخامت یا عرض بیشتر از مقدار سفارش داده‌شده باشد، مشکلاتی در فرآیند برشکاری و ماشین‌کاری به وجود می‌آورد.
راه حل
برای جلوگیری از تولید ورق سیاه با ابعاد غیر استاندارد، اقدامات زیر ضروری است:
- استفاده از تجهیزات نورد دقیق و مدرن
دستگاه‌های نورد باید به‌طور دوره‌ای کالیبره شوند تا فشار واردشده بر ورق به‌صورت یکنواخت تنظیم شود. - به‌کارگیری سیستم‌های کنترل آنلاین ابعاد
خطوط تولید مجهز به سنسورهای لیزری و اولتراسونیک امکان اندازه‌گیری لحظه‌ای طول، عرض و ضخامت ورق را فراهم می‌کنند. - تطبیق با استانداردهای معتبر
کارخانه‌های تولیدکننده موظفند تمامی محصولات را بر اساس استانداردهای ملی و بین‌المللی کنترل و تست کنند.
«ما در مقاله ای جداگانه به بحث استانداردهای ورق سیاه پرداخته ایم، اگر مشتاق به آشنایی و کسب اطلاعات در خصوص استانداردهای بین المللی ورق سیاه هستید، حتما این مقاله را بخوانید.» - بازرسی و کنترل نهایی
پیش از عرضه به بازار، نمونه‌گیری از ورق‌ها و اندازه‌گیری دقیق با ابزارهایی مثل کولیس دیجیتال، میکرومتر و گیج ضخامت ضروری است. - آموزش نیروی انسانی و نظارت کیفی
اپراتورهای خط تولید باید آموزش کامل در زمینه استانداردهای ابعادی داشته باشند و هرگونه انحراف را سریعاً گزارش دهند. - خرید از تولیدکنندگان معتبر
برای اطمینان از کیفیت، بهترین راهکار انتخاب کارخانه‌های شناخته‌شده با سیستم کنترل کیفیت پیشرفته است.

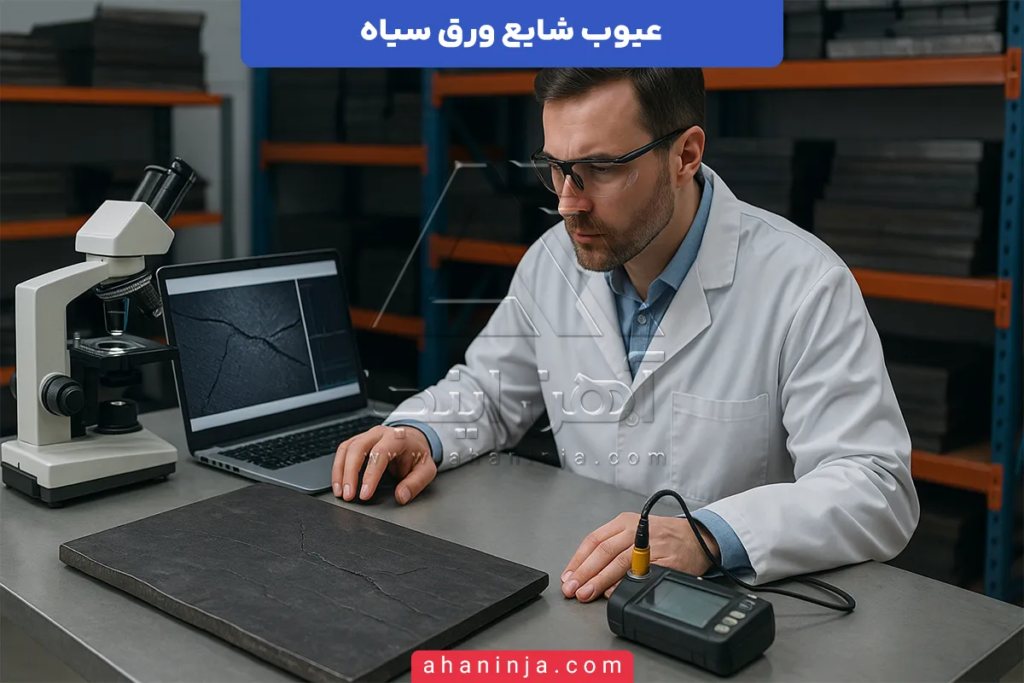

روش‌های شناسایی و کنترل کیفیت ورق سیاه
برای تشخیص و اطمینان از کیفیت ورق سیاه، روش‌های مختلفی وجود دارد:
- بازرسی چشمی (Visual Inspection)
اولین و ساده‌ترین روش برای تشخیص عیوب ورق سیاه است. در این روش سطح ورق با چشم غیرمسلح یا ابزار ساده‌ای مثل ذره‌بین بررسی می‌شود. عیوبی مانند پوستهپوسته شدن، زنگزدگی، موج‌دار شدن، ناهمواری سطح و ترکهای بزرگ به‌راحتی قابل مشاهده‌اند. مزیت آن سرعت و کم‌هزینه بودن است، اما عیوب داخلی یا ریزتر قابل تشخیص نیستند. - کنترل ابعادی و ضخامت
با استفاده از ابزارهایی مانند کولیس دیجیتال، میکرومتر و گیج ضخامت، میزان تطابق طول، عرض و ضخامت ورق با استانداردهای تعریف‌شده بررسی می‌شود. این روش برای تشخیص ابعاد غیر استاندارد یا کاهش ضخامت موضعی کاربرد دارد. دقت بالایی دارد اما در حجم زیاد وقت‌گیر است. - آزمونهای غیرمخرب (NDT): برای شناسایی عیوب داخلی که با چشم دیده نمی‌شوند. شامل:
– التراسونیک (UT): شناسایی ترکهای داخلی و تخلخل‌ها با امواج فراصوت.
– رادیوگرافی صنعتی (RT): استفاده از اشعه ایکس یا گاما برای بررسی حفره‌ها و ترکهای درونی.
– ذرات مغناطیسی (MT): کشف ترکهای سطحی و نزدیک به سطح در ورق‌های فرو‌مغناطیس.
– مایع نافذ (PT): آشکارسازی ترکهای ریز سطحی با مایع فلورسنت یا رنگی. - کنترل ترکیب شیمیایی و متالورژیکی: با استفاده از روش‌هایی مانند اسپکتروفتومتری (Spectrometry) میزان عناصر تشکیل‌دهنده فولاد (کربن، منگنز، فسفر، گوگرد و …) اندازه‌گیری می‌شود. همچنین آزمایش‌های متالوگرافی برای بررسی ریزساختار، ناخالصی‌ها و یکنواختی دانه‌ها انجام می‌شود.
- تست‌های مکانیکی: بررسی مقاومت و دوام ورق در شرایط بارگذاری مختلف شامل:
– تست کشش: تعیین استحکام تسلیم و نهایی.
– تست ضربه: ارزیابی مقاومت در برابر ضربه ناگهانی.
– تست خمش: بررسی انعطاف‌پذیری و شکل‌پذیری ورق.
– تست سختی: اندازه‌گیری مقاومت سطح در برابر خراش و تغییر شکل. - کنترل کیفیت آنلاین (Online QC): در خطوط نورد مدرن با استفاده از سنسورهای لیزری و دوربین‌های صنعتی سطح و ابعاد ورق به‌صورت لحظه‌ای بررسی می‌شوند. این سیستم امکان شناسایی فوری عیوبی مثل موج‌دار شدن، کاهش ضخامت یا ابعاد غیر استاندارد را فراهم می‌کند.
- بررسی گواهی کیفیت کارخانه (Mill Test Certificate): همراه هر دسته ورق باید یک گواهی شامل ترکیب شیمیایی، خواص مکانیکی و نتایج تست‌های انجام‌شده ارائه شود. این سند مرجع اصلی برای تأیید کیفیت ورق در زمان خرید است.
ورق سیاه یا همان ورق نورد گرم یکی از مهمترین مقاطع فولادی است که در پروژه‌های ساختمانی، صنعتی و عمرانی به‌کار می‌رود، در این مقاله به ابعاد ورق سیاه، ضخامت ورق سیاه و ابعاد و ضخامت ورق سیاه کارخانه مهم می پردازیم:
بیشتر بخوانیدجدول خلاصه روش‌های شناسایی و کنترل کیفیت ورق سیاه
| روش شناسایی | عیوب قابل تشخیص | مزایا | محدودیت‌ها |
|---|---|---|---|
| بازرسی چشمی | پوستهپوسته شدن، زنگزدگی، ترکهای سطحی قابل مشاهده، ناهمواری | سریع، کم‌هزینه، بدون نیاز به تجهیزات پیشرفته | فقط سطحی، عدم شناسایی ترکهای ریز و داخلی |
| کنترل ابعادی و ضخامت | ابعاد غیر استاندارد، کاهش ضخامت موضعی | دقت بالا، امکان تطبیق با استانداردها | وقت‌گیر در حجم بالا، نیاز به ابزار دقیق |
| آزمونهای غیرمخرب (UT, RT, MT, PT) | ترکهای داخلی و سطحی ریز، تخلخل‌ها، حفره‌ها | دقیق، بدون آسیب به ورق | هزینه‌بر، نیاز به اپراتور متخصص |
| کنترل ترکیب شیمیایی و متالوگرافی | ناخالصی‌ها، ترکیب نامتعادل، ریزساختار معیوب | شناسایی ریشه عیوب، تضمین کیفیت فولاد | نیاز به تجهیزات آزمایشگاهی |
| تست‌های مکانیکی (کشش، ضربه، خمش، سختی) | استحکام، چقرمگی، انعطاف‌پذیری، مقاومت سطح | اطلاعات واقعی از عملکرد ورق | نیاز به نمونه‌برداری، مخرب |
| کنترل کیفیت آنلاین | موج‌دار شدن سطح، کاهش ضخامت، انحراف ابعاد | بررسی لحظه‌ای، جلوگیری از تولید معیوب | هزینه بالای تجهیزات |
| گواهی کیفیت کارخانه (MTC) | تمام مشخصات فنی و نتایج تست | مدرک رسمی برای خرید و فروش | در صورت عدم صداقت تولیدکننده کافی نیست |
جمع‌بندی
شناخت و بررسی عیب ورق سیاه قبل از خرید و استفاده در پروژه‌های صنعتی، به شما کمک می‌کند از بروز مشکلات جدی جلوگیری کنید. بسیاری از این عیوب قابل شناسایی و اصلاح هستند اما برخی دیگر نیازمند تجهیزات تخصصی و تجربه کارشناسان کنترل کیفیت می‌باشند.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است، کارشناسان مجرب و حرفه‌ای ما در آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. آیا همه عیوب ورق سیاه با چشم قابل مشاهده هستند؟
خیر، برخی عیوب مانند ترکهای داخلی یا تخلخل نیاز به آزمونهای غیرمخرب دارند. -
2. اصلیترین دلیل زنگزدگی ورق سیاه چیست؟
نگهداری در شرایط نامناسب و رطوبت محیطی مهمترین عامل زنگزدگی است. -
3. چطور میتوان از ابعاد غیر استاندارد ورق جلوگیری کرد؟
با خرید از تولیدکنندگان معتبر و بررسی گواهی کیفیت، میتوان از این عیب جلوگیری کرد. -
4. پوستهپوسته شدن سطحی چه اثری بر کیفیت دارد؟
پوستهها چسبندگی رنگ یا پوششهای ضدزنگ را کاهش داده و احتمال خوردگی را افزایش میدهند. -
5. آیا انبارداری صحیح میتواند مانع بروز عیب شود؟
بله، انبارداری در محیط خشک و دور از رطوبت و تماس مستقیم با خاک، احتمال بروز بسیاری از عیوب سطحی را کاهش میدهد.
