نکات اجرایی در نصب خاموتها + راهنمای کامل
در اجرای اصولی سازه‌های بتن‌آرمه، خاموتها به عنوان عناصر مهم در مهار نیروی برشی و جلوگیری از کمانش میلگردهای طولی، نقشی تعیین‌کننده دارند. نصب صحیح خاموتها نیازمند رعایت نکات فنی و اجرایی خاصی است که در این مقاله به‌طور کامل بررسی خواهیم کرد.
از سوی دیگر، اطلاع از قیمت روز میلگرد برای تهیه آرماتورهای اصلی پروژه، و آگاهی از قیمت روز خاموت برای محاسبه دقیق هزینه‌های آرماتوربندی عرضی، نقش مهمی در مدیریت مالی پروژههای عمرانی دارد.
در این مقاله، به مجموعه نکات مهم در نصب خاموتها و موارد مهم و الزامات مربوط به آن می پردازیم، پس در ادامه با آهن اینجا همراه باشید.
آماده‌سازی خاموتها قبل از نصب
آماده‌سازی اصولی خاموتها پیش‌نیاز یک آرماتوربندی استاندارد، دقیق و ایمن است. کوچک‌ترین سهل‌انگاری در این مرحله میتواند منجر به اختلال در نصب، کاهش مقاومت سازهای، یا بروز آسیب‌های جدی در طول بهره‌برداری از سازه شود. در ادامه، مراحل آماده‌سازی خاموتها پیش از نصب بهصورت فنی و کامل توضیح داده شده‌اند:
- بررسی کامل نقشه‌های اجرایی و جداول آرماتوربندی
پیش از هر اقدامی، باید نقشه‌های سازهای و جداول آرماتوربندی به‌دقت مطالعه شوند. اطلاعاتی نظیر تعداد خاموتها در هر بخش، ابعاد داخلی، محل قرارگیری، نوع قلابها، زاویه خم و فواصل خاموتها در تیرها، ستون‌ها و نواحی بحرانی از طریق این نقشه‌ها استخراج میشود. همچنین لازم است در این مرحله مشخص شود که آیا در پروژه از خاموتهای خاص مانند مارپیچ یا دورپیچ استفاده شده یا خیر. این بررسی، مبنای صحیح برای انتخاب نوع میلگرد، نحوه خم‌کاری و محل نصب خواهد بود. - انتخاب میلگرد با قطر مناسب برای ساخت خاموت
انتخاب نادرست قطر میلگرد خاموت میتواند بر عملکرد برشی عضو تأثیر منفی بگذارد. معمولاً برای خاموتها از میلگردهای ساده یا آجدار نمره ۶، ۸ یا نهایتاً ۱۰ استفاده میشود. انتخاب این نمره باید بر اساس نوع عضو (تیر یا ستون)، شدت بارهای وارد بر عضو و مشخصات آییننامهای صورت گیرد. قطر زیاد موجب سختی در خم‌کاری و پوشش ناکافی بتن میشود و قطر پایین نیز باعث ضعف در مهار میلگردهای طولی خواهد شد. - برش دقیق میلگرد خاموت بر اساس جدول خم
پس از تعیین نوع و قطر میلگرد، مرحله برش آغاز میشود. طول میلگرد موردنیاز برای هر خاموت با استفاده از جدول خم یا محاسبات مهندسی به‌دست می‌آید. دقت در برش بسیار حیاتی است، زیرا طول کمتر باعث ناقص شدن خاموت و اختلال در مهار میشود و طول بیشتر موجب تداخل در نصب و مصرف غیرضروری مصالح خواهد شد. استفاده از دستگاه برش مکانیزه، نظیر گیوتین یا برش هیدرولیک، توصیه میشود تا دقت بالا و سرعت کار تضمین شود. - خم‌کاری اصولی میلگرد خاموت با زاویه دقیق و یکنواخت
میلگرد برش‌خورده باید مطابق نقشه، در زوایای دقیق ۹۰ یا ۱۳۵ درجه خم شود. این خم‌کاری باید بهگونهای باشد که گوشه‌های خاموت کاملاً تیز و زاویه‌دار بوده و ابعاد داخلی خاموت دقیقاً با نقشه همخوانی داشته باشد. استفاده از دستگاههای خم مکانیزه باعث میشود تمام خاموتها با دقت بالا و فرم یکنواخت تولید شوند. در صورت خم‌کاری دستی، استفاده از شابلون یا قالب ضروری است. - اجرای قلاب با طول گیرایی استاندارد و بدون ضعف خم
قلابهای خاموت در انتهای میلگرد نقش کلیدی در مهار طولی و چسبندگی با بتن دارند. این قلابها معمولاً با زاویه ۱۳۵ درجه اجرا می‌شوند و باید حداقل ۱۰ برابر قطر میلگرد طول گیرایی داشته باشند. خم‌های ناقص، قلابهای بدون زاویه یا کوتاه، از مشکلات شایعی هستند که باعث کاهش عملکرد برشی خاموت و افت ایمنی سازه می‌شوند. - کنترل ابعاد نهایی هر خاموت با ابزار اندازه‌گیری دقیق
بعد از خم‌کاری، خاموت باید از لحاظ طول بازوها، زاویه خم‌ها، طول قلابها و یکنواختی ابعاد کنترل شود. استفاده از شابلون فلزی یا قالب استاندارد، برای یکسان‌سازی ابعاد در پروژه‌هایی با حجم بالا ضروری است. هر خاموتی که از حدود تلورانس مجاز (معمولاً ±5 میلی‌متر) خارج باشد، باید مجدداً اصلاح شود یا کنار گذاشته شود. - تجمیع و دسته‌بندی خاموتها بر اساس محل نصب
پس از کنترل ابعاد، خاموتها باید بر اساس نوع عضو (مثلاً خاموت ستون، خاموت تیر یا خاموت ناحیه بحرانی) دسته‌بندی شوند. این کار علاوه بر کاهش زمان اجرای آرماتوربندی، باعث نظم در کارگاه و جلوگیری از اختلاط و اشتباه در استفاده خواهد شد. - انبارش اصولی خاموتها تا زمان نصب
خاموتهای آماده باید در محل خشک، هم‌سطح، بدون تماس مستقیم با خاک و دور از رطوبت و مواد خورنده نگهداری شوند. استفاده از پالت فلزی یا چوبی برای قرار دادن خاموتها، از تغییر شکل احتمالی یا آلودگی آن‌ها جلوگیری می‌کند. در صورت اجرای پروژه در فضای باز، پوشاندن خاموتها با برزنت یا پلاستیک توصیه میشود.
در سازه‌های بتنی، استفاده از اجزای تقویتی نقش مهمی در افزایش ایمنی و پایداری دارد. خاموت، به‌عنوان یکی از اصلی‌ترین المان‌های فولادی در آرماتوربندی، وظیفه مهار نیروهای جانبی و حفظ انسجام میلگردهای طولی را برعهده دارد، دانستن ویژگی‌ها و نحوه درست اجرای خاموت در ساختمان، کمک‌به‌سزایی در تقویت هرچه بهتر ساختمان می‌کند:
بیشتر بخوانیدنحوه صحیح نصب خاموتها در سازه

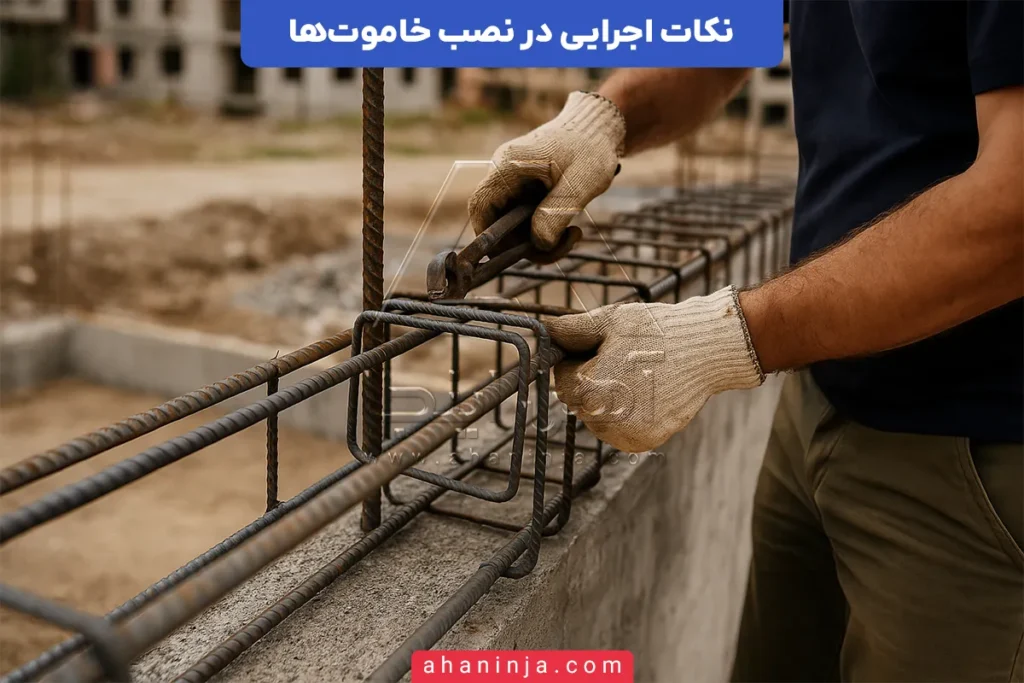

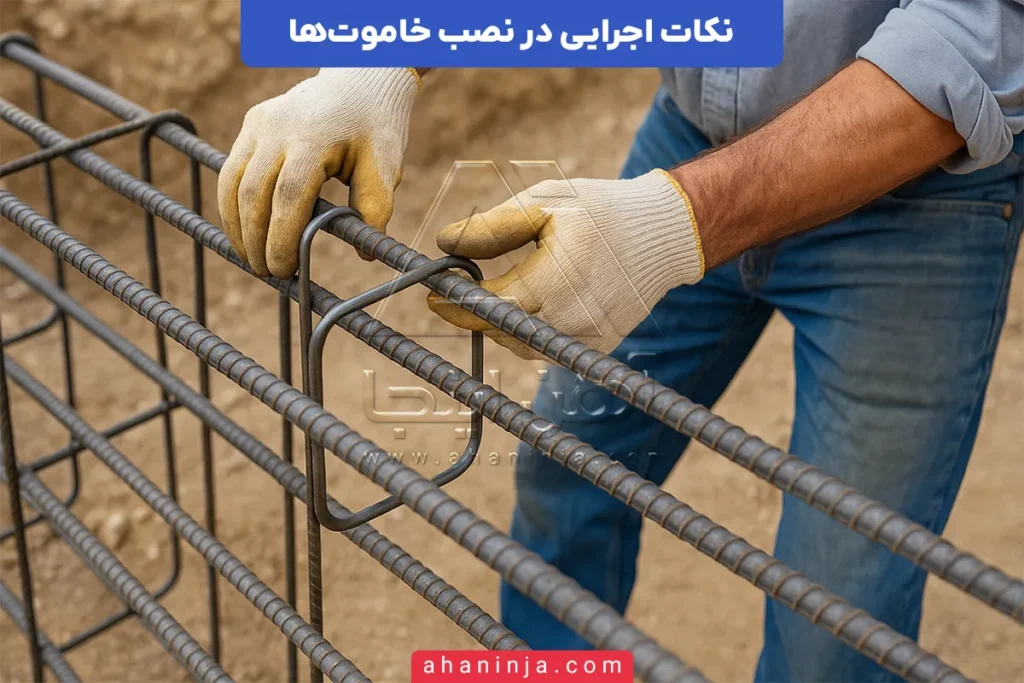

نصب خاموتها در جایگاه نهایی خود، مرحله‌ای بسیار حساس و تعیین‌کننده در فرآیند آرماتوربندی است. در این مرحله، اجرای درست، چیدمان اصولی، و تثبیت خاموتها تأثیر مستقیمی بر مقاومت نهایی عضو سازهای دارد. هرگونه انحراف از اصول نصب، میتواند منجر به کاهش پایداری، عملکرد نامناسب در برابر نیروهای برشی یا حتی شکست موضعی شود. در ادامه مراحل نصب خاموتها بهصورت گام‌به‌گام و فنی آورده شده است:
- تعیین موقعیت دقیق نصب براساس نقشه اجرایی
اولین قدم در نصب خاموت، بررسی محل دقیق قرارگیری آن‌ها در عضو سازهای است. فاصله‌گذاری خاموتها از روی نقشه سازهای استخراج شده و معمولاً در نواحی بحرانی (مانند نزدیک تکیه‌گاه‌ها یا وصله میلگرد) فواصل کمتری در نظر گرفته میشود. برای اطمینان از دقت، بهتر است از شابلون‌های فاصله‌گذاری یا متر دقیق استفاده شود تا چیدمان خاموتها در کل طول عضو یکسان باشد. - توجه به جهت صحیح قلابها در نصب
قلاب انتهایی خاموت باید در جهتی قرار گیرد که بیشترین مقاومت در برابر بازشدگی تحت بارهای برشی و فشاری را فراهم کند. در ستون‌ها، این قلابها معمولاً باید به سمت داخل بسته شوند. عدم رعایت این جهت، به‌ویژه در زلزله یا بارهای متناوب، میتواند منجر به باز شدن خاموت و از دست رفتن مهار طولی شود. - نصب خاموتها با راستای یکنواخت و عمود بر میلگردهای طولی
خاموتها باید کاملاً عمود بر محور میلگردهای طولی قرار گیرند و در یک راستا نصب شوند. هرگونه زاویه‌دار شدن یا پیچش در خاموت، منجر به عدم مهار کامل میلگرد و افزایش خطر ترک یا شکست موضعی میشود. در این مرحله استفاده از تراز، شاقول و چشمی‌سنجی دقیق توسط نیروی ماهر بسیار مهم است. - تثبیت خاموتها با استفاده از سیم آرماتوربندی مناسب

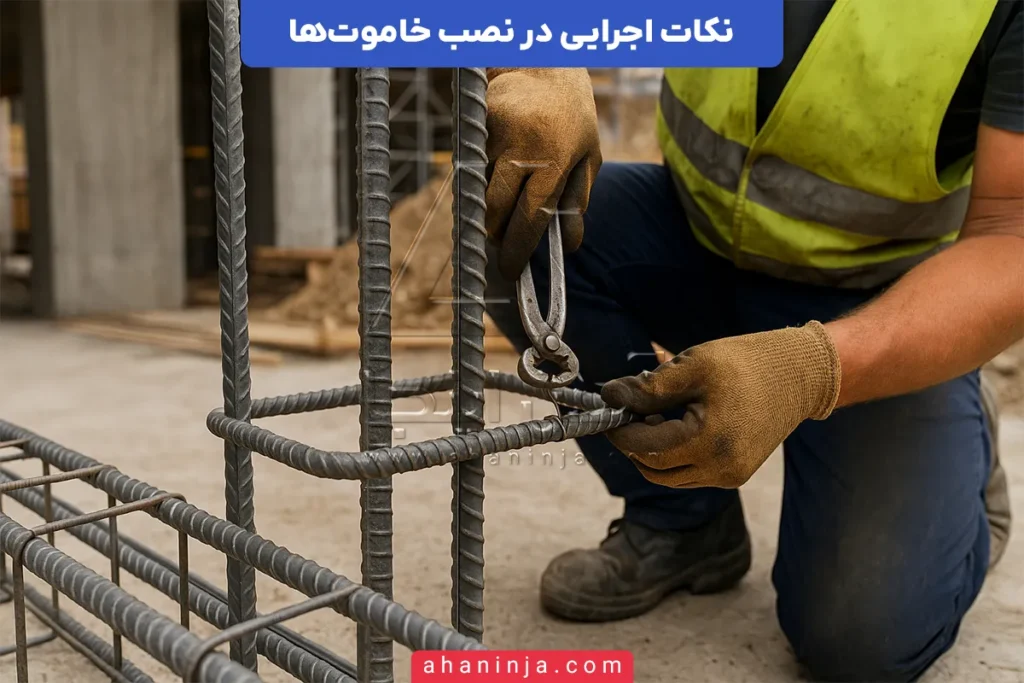

پس از قرارگیری در محل مناسب، خاموتها باید با استفاده از سیم آرماتوربندی به میلگردهای طولی بسته شوند. تعداد گره‌های اتصال باید به‌اندازه‌ای باشد که خاموت در حین بتن‌ریزی جابجا نشود. در محل‌هایی که نیروی وارده بیشتر است (مانند ستون‌های بلند یا تیرهای عمیق)، اتصال محکم‌تر و در چند نقطه توصیه میشود. - رعایت فاصله استاندارد خاموتها طبق آییننامه
فواصل بین خاموتها بسته به نوع عضو، بار وارد بر آن، و موقعیت عضو (بحرانی یا معمولی) متفاوت است. به‌طور معمول در ستون‌ها، فاصله خاموتها در نواحی بحرانی حدود ۱۰ تا ۱۵ سانتیمتر و در نواحی معمولی ۲۰ سانتیمتر در نظر گرفته میشود. استفاده از نوار نشانه‌گذاری یا دستگاههای فاصله‌سنج در کارگاه به حفظ این فواصل کمک می‌کند. - توجه به تراکم بیشتر خاموت در نواحی ویژه
نواحی خاص مانند محل وصله میلگرد، محل تقاطع تیر و ستون، یا محل‌های اعمال بار متمرکز نیاز به خاموتهای ویژه با فاصله کمتر دارند. نصب خاموتهای دوبل یا دورپیچ در این نواحی، علاوه بر کنترل کمانش، به جذب انرژی در هنگام زلزله نیز کمک می‌کند. اجرای صحیح این بخش‌ها از نظر ناظر مقیم پروژه بسیار حساس است و باید طبق نقشه تأیید شده انجام شود. - استفاده از خاموتهای تقویتی در مناطق نیازمند افزایش سختی
در برخی پروژه‌ها، علاوه بر خاموتهای معمولی، از خاموتهای اضافی در ناحیه میانی یا برش بالا استفاده میشود. این خاموتها باید بین خاموتهای اصلی و با فواصل خاص نصب شوند. توجه به هماهنگی بین آرماتورها در چنین حالتی ضروری است تا از تراکم بیش از حد یا عدم پوشش بتن جلوگیری شود. - کنترل نهایی هم‌راستایی و موقعیت کلی خاموتها قبل از بتن‌ریزی
در پایان نصب، باید تمامی خاموتها از نظر فاصله، موقعیت، جهت قلاب، تثبیت گره‌ها و راستای کلی مورد بازبینی قرار گیرند. این کنترل معمولاً توسط سرپرست آرماتوربندی و ناظر سازه انجام میشود. خاموت‌هایی که جابجا شده‌اند یا به‌درستی بسته نشده‌اند باید قبل از بتن‌ریزی اصلاح شوند.
اگر خاموت را اشتباه ببندید، چه میشود؟
اشتباه در نصب یا اجرای خاموتها، برخلاف تصور رایج، صرفاً یک ایراد جزئی یا ظاهری نیست؛ بلکه میتواند پایه‌های ایمنی کل سازه را به خطر بیندازد. بسیاری از شکست‌های برشی در سازه‌های بتن‌آرمه، مستقیماً ناشی از اجرای نادرست خاموتها بوده‌اند. در ادامه برخی از عواقب این خطاها را مرور می‌کنیم:
- کاهش شدید مقاومت برشی عضو
اگر خاموتها با فاصله بیش از حد یا با قطر ناکافی اجرا شوند، نمی‌توانند در برابر نیروی برشی مقاومت لازم را فراهم کنند. این موضوع منجر به ایجاد ترک‌های قطری، از کار افتادن برش‌گیرها و در نهایت شکست برشی در عضو خواهد شد. - کمانش میلگردهای طولی در ستون یا تیر
یکی از وظایف کلیدی خاموتها، جلوگیری از کمانش میلگردهای طولی تحت بار فشاری است. نصب نادرست، ناقص یا با جهت اشتباه خاموتها باعث میشود میلگردهای طولی در اثر بار به‌راحتی کمانه کرده و سازه دچار ناپایداری موضعی شود. - عدم گیرایی مناسب بتن با قلاب خاموت
در صورت اجرای قلابهای کوتاه، خم ناقص یا جهت اشتباه قلاب، خاموت به‌درستی در بتن مهار نمی‌شود و اتصال مکانیکی مورد نظر بین آرماتور و بتن از بین می‌رود. این نقص عملکرد برشی را تا حد زیادی تضعیف می‌کند. - جابجایی خاموت حین بتن‌ریزی
اگر خاموت به‌درستی با سیم آرماتوربندی به میلگردهای طولی بسته نشده باشد، در جریان بتن‌ریزی جابجا میشود. این جابجایی منجر به کاهش مؤثر سطح مهار و از بین رفتن یکنواختی در مهار عضو خواهد شد. - عدم پوشش بتنی مناسب به‌دلیل خم یا چیدمان اشتباه
خاموت‌هایی که به‌درستی در مرکز عضو نصب نشوند یا زاویه خم آن‌ها استاندارد نباشد، باعث می‌شوند پوشش بتن اطراف آرماتور کافی نباشد. این مسئله در درازمدت منجر به خوردگی میلگردها و کاهش دوام سازه میشود.
کمانش میلگردهای طولی یکی از مخاطرات رایج در طراحی و اجرای ستون‌های بتنی است که در صورت عدم پیش‌بینی مناسب، میتواند منجر به ناپایداری کلی سازه شود، در این مقاله، به بررسی دقیق نقش خاموت در جلوگیری از کمانش میلگردهای طولی، ضوابط آییننامهای، نکات اجرایی و الزامات طراحی می‌پردازیم:
بیشتر بخوانیدنکات ویژه در اجرای خاموت در نواحی خاص
در بسیاری از بخش‌های سازه، شرایط ویژه‌ای وجود دارد که خاموت‌گذاری در آن‌ها باید با دقت، تراکم و کیفیت بیشتری انجام شود. این نواحی اغلب تحت تاثیر نیروهای متمرکز، پیچش زیاد یا تمرکز تنش هستند و عدم توجه به الزامات اجرایی در این نقاط میتواند پایداری کل عضو سازهای را تهدید کند. در ادامه به مهم‌ترین موارد اجرایی خاموت در این مناطق خاص اشاره میشود:
- نواحی بحرانی تیرها (نزدیک تکیه‌گاه‌ها و محل تغییر بار)
در نواحی نزدیک به تکیه‌گاه‌های تیرها، نیروی برشی بهصورت قابل توجهی افزایش می‌یابد. خاموتها در این نواحی باید با فواصل کمتر (بین ۱۰ تا ۱۲ سانتیمتر) و حتی بهصورت دوبل نصب شوند. خم خاموتها نیز باید بهگونهای باشد که قلابها به سمت داخل و خلاف نیروی برشی باشند تا حداکثر گیرایی ایجاد شود. استفاده از خاموت بسته یا کراواتی در این نواحی، عملکرد بسیار خوبی دارد. - محل وصله میلگردهای طولی در ستون‌ها
وصله‌های طولی معمولاً در نواحی با تراکم میلگرد زیاد و نیاز به مهار قوی قرار دارند. خاموت‌هایی که در این نواحی بسته می‌شوند، باید علاوه بر تأمین فاصله مناسب، با گره‌های محکم‌تری بسته شده و قلاب آن‌ها با زاویه استاندارد اجرا شود. در صورت امکان استفاده از خاموت مارپیچ برای تقویت مهارکنندگی توصیه میشود. - محل تقاطع تیر و ستون (گره‌های سازهای)
گره‌های تیر-ستون از حساس‌ترین نقاط سازه هستند که تحت نیروهای خمشی و برشی ترکیبی قرار دارند. در این نواحی معمولاً از خاموتهای با پوشش بیشتر، فواصل کمتر (حتی زیر ۱۰ سانتیمتر) و در چند لایه استفاده میشود. حتماً باید اطمینان حاصل شود که خاموتها کاملاً گره‌ها را محصور کرده و مانع از گسیختگی یا ترک خوردگی موضعی شوند. - پایین‌ترین و بالاترین ناحیه ستون‌ها
در نقاط ابتدایی و انتهایی ستون‌ها، به‌ویژه جایی که بار فشاری منتقل میشود، تمرکز تنش بالاست. خاموتها در این بخش باید با تراکم بالا بسته شده و پوشش بتنی به‌درستی رعایت شود. قلابها باید دارای طول گیرایی کافی باشند و بهتر است از خاموتهای نیم‌دایره‌ای یا بسته استفاده شود. - مناطقی با احتمال پیچش بالا در اعضای طره‌ای یا قاب‌های نامتقارن
اعضایی که تحت اثر پیچش قرار می‌گیرند (مانند تیرهای کنسولی یا تیرهای در قاب‌های نامتقارن) نیازمند خاموت‌گذاری خاص هستند. در این موارد از خاموتهای دوتایی یا مارپیچ استفاده میشود تا مقاومت پیچشی عضو افزایش یابد. همچنین چیدمان خاموتها باید به گونه‌ای باشد که کلیه وجوه عضو بتن‌آرمه را محصور کند. - تغییر مقطع عضو (مثلاً در ستون‌هایی با کنسول یا افتادگی)
در محل‌هایی که مقطع عضو تغییر می‌کند، مثل ستون‌هایی با کنسول در بالا یا پایین، باید خاموت‌گذاری با دقت بیشتر و با در نظر گرفتن تمرکز تنش صورت گیرد. استفاده از خاموتهای تقویتی در این نواحی مرسوم است تا از ایجاد ترک یا ترکیدن بتن جلوگیری شود. - نواحی با بارگذاری متمرکز یا محلی (مثلاً زیر دستگاه یا ستون فلزی)
محل‌هایی که بارهای سنگین نقطه‌ای به سازه وارد می‌کنند، مانند زیر پایه تجهیزات سنگین یا محل اتصال ستون فلزی به بتن، نیازمند خاموت‌گذاری خاص و متراکم هستند. هدف در این نواحی، توزیع یکنواخت نیروها در سطح مقطع و جلوگیری از گسیختگی موضعی بتن است.
جدول فاصله خاموتها در اعضای مختلف
در جدول زیر فاصله پیشنهادی خاموتها در شرایط مختلف سازهای ارائه شده است:
| نوع عضو سازهای | فاصله خاموت در ناحیه بحرانی | فاصله خاموت در ناحیه معمولی |
|---|---|---|
| ستون اصلی | 10 تا 12 سانتیمتر | 15 تا 20 سانتیمتر |
| تیر بتنی | 10 تا 15 سانتیمتر | 15 تا 20 سانتیمتر |
| تیر فرعی یا ثانویه | 12 تا 20 سانتیمتر | 20 تا 25 سانتیمتر |
| محل وصله میلگرد طولی | کمتر از 10 سانتیمتر | — |
قیمت روز خاموت چقدر است؟
در حال حاضر، اطلاع از قیمت روز خاموت برای برآورد دقیق هزینه‌های اجرایی پروژه و انتخاب بین تولید در محل یا خرید آماده، ضروری است. ما در آهن اینجا، قیمت به‌روز انواع خاموت را با جزئیات کامل ارائه می‌دهیم:
خاموت آماده، یکی از اصلی‌ترین اجزای آرماتوربندی سازه‌هاست که در انواع ساده و مهندسی، با سایزها و آنالیزهای مختلف در بازار عرضه میشود، برای انتخاب خاموت مناسب و مدیریت بهینه هزینه‌ها، اطلاع از قیمت روز خاموت یک ضرورت فنی و اقتصادی محسوب میشود:
مشاهده قیمت روز خاموتجمعبندی
اجرای صحیح و دقیق خاموتها، یکی از عوامل مؤثر در افزایش ایمنی و دوام سازه‌های بتن‌آرمه محسوب میشود. از آماده‌سازی تا نصب و کنترل نهایی، رعایت اصول فنی، نقش مهمی در عملکرد نهایی سازه دارد.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است. کارشناسان مجرب و حرفهای آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. نکات کلیدی در نصب خاموتها چیست؟
در نصب خاموتها باید به فواصل دقیق طبق آییننامه، قطر مناسب، نحوه بستن دور میلگردهای طولی و نوع قلابها توجه ویژه داشت تا عملکرد سازهای مناسبی تضمین شود. -
2. آیا جهت قرارگیری خاموتها در مقاومت سازه مؤثر است؟
بله، جهت قرارگیری خاموتها باید بهگونهای باشد که بیشترین مهار برش و کمانش را ایجاد کند. نصب نادرست میتواند باعث کاهش مقاومت برشی عضو شود. -
3. آیا استفاده از دستگاه خم و برش در اجرای خاموت الزامی است؟
در پروژههای حرفهای، استفاده از دستگاههای برش و خم توصیه میشود تا دقت ابعاد و زوایای استاندارد رعایت شود، اما در کارگاههای سنتی هم با رعایت دقت قابل اجراست. -
4. فاصله مناسب بین خاموتها چقدر باید باشد؟
این فاصله به نوع عضو (ستون یا تیر)، مقدار بار برشی و ضوابط آییننامهای بستگی دارد. بهصورت کلی، فاصله نباید از ۱۵ سانتیمتر بیشتر باشد مگر اینکه آییننامه مجاز بداند. -
5. در اجرای خاموت در ستون، چه خطاهایی رایج است؟
رایجترین خطاها شامل فاصله نامناسب، قلابهای ناتمام، عدم مهار کامل میلگردهای طولی، و عدم رعایت تعداد و موقعیت خاموتهای ویژه در نواحی بحرانی است.
