تأثیر فاصله خاموت بر مقاومت سازه + نکات اجرایی
فاصله خاموتها یکی از مهم‌ترین عوامل در تعیین عملکرد برشی و شکل‌پذیری سازه‌های بتن‌آرمه است. این فاصله اگر به‌درستی تعیین نشود، می‌تواند منجر به کاهش ایمنی سازه، گسترش ترک‌ها و ضعف در کنترل نیروهای جانبی شود.
در حال حاضر، دانستن قیمت روز میلگرد به‌عنوان یکی از مهم‌ترین مقاطع فولادی در طراحی سازه‌های بتن‌آرمه، نقشی تعیین‌کننده در برآورد هزینه‌های اسکلت فلزی و آرماتوربندی ایفا می‌کند، همچنین آگاهی از قیمت روز خاموت نیز برای برنامه‌ریزی دقیق و انتخاب به‌صرفه‌ترین نوع این مقطع فولادی الزامی است.
در این مقاله به بررسی دقیق تأثیر فاصله خاموتها بر عملکرد سازه، اصول طراحی، ضوابط آیین‌نامه‌ای و نکات اجرایی می‌پردازیم. پس در ادامه با آهن اینجا همراه باشید.
اهمیت فاصله خاموت در سازه‌های بتن‌آرمه
در طراحی و اجرای سازه‌های بتن‌آرمه، تعیین دقیق فاصله بین خاموتها، نه‌تنها یک الزام آیین‌نامه‌ای بلکه یک مؤلفه حیاتی برای اطمینان از عملکرد صحیح سازه در برابر بارهای واردشده، به‌ویژه بارهای برشی و لرزه‌ای محسوب میشود. خاموتها به‌عنوان اعضای عرضی تقویتی، وظیفه مهار نیروهای جانبی، کنترل گسترش ترک‌ها، و حفظ انسجام بتن و میلگردهای طولی را بر عهده دارند. با این حال، آنچه عملکرد واقعی خاموت را مشخص می‌کند، نحوه توزیع آن‌ها در طول عضو سازه‌ای و فاصله آن‌ها از یکدیگر است.
هرچه فاصله خاموتها بیشتر باشد، حجم بتن بین دو خاموت افزایش یافته و در نتیجه کنترل مکانیکی ترکخوردگی دشوارتر میشود. در چنین شرایطی، ترکهای ناشی از برش یا پیچش می‌توانند آزادانه در فواصل طولانی‌تری گسترش یابند و این مسئله باعث کاهش مقاومت موضعی و کلی مقطع میشود. برعکس، فاصله کمتر بین خاموتها موجب ایجاد یک شبکه مقاوم و مستحکم درون بتن شده که قابلیت تحمل نیروهای جانبی را افزایش میدهد. به‌عبارت دیگر، خاموت‌های نزدیک‌تر، رفتار سازه را از حالت ترد به حالت شکل‌پذیر هدایت می‌کنند که در شرایط بحرانی مانند زلزله، نقش نجات‌بخشی خواهد داشت.
اهمیت این فاصله فقط در حوزه مقاومت برشی خلاصه نمی‌شود، بلکه در مسائل متعددی چون افزایش سختی مقطع، جلوگیری از جداشدگی بتن در حین بارگذاری، تأمین چسبندگی پایدار بین میلگرد و بتن، حفظ موقعیت میلگردهای طولی در برابر جابجایی‌های احتمالی و حتی افزایش دوام و عمر مفید سازه نیز اثر مستقیم دارد. این فاصله‌ها همچنین تعیین‌کننده حجم فولاد مصرفی، وزن کلی عضو، و در نهایت هزینه تمام‌شده اجرای سازه هستند.
در پروژه‌هایی که نیاز به شکل‌پذیری بالا، کنترل ترکهای قطری، یا پایداری تحت بارهای متناوب دارند، نقش فاصله خاموتها دوچندان میشود. فاصله‌گذاری اصولی می‌تواند مسیر گسترش ترک را تغییر داده، مسیر جریان تنش را هدایت کرده و از ایجاد نقاط ضعف متمرکز جلوگیری کند. به‌ویژه در تیرها و ستون‌هایی با طول زیاد یا مقاطع باریک، هر میلیمتر فاصله در خاموت‌گذاری می‌تواند تأثیری چشمگیر در رفتار کلی عضو داشته باشد.
در سازه‌های بتنی، استفاده از اجزای تقویتی نقش مهمی در افزایش ایمنی و پایداری دارد. خاموت، به‌عنوان یکی از اصلی‌ترین المان‌های فولادی در آرماتوربندی، وظیفه مهار نیروهای جانبی و حفظ انسجام میلگردهای طولی را برعهده دارد، دانستن ویژگی‌ها و نحوه درست اجرای خاموت در ساختمان، کمک‌به‌سزایی در تقویت هرچه بهتر ساختمان می‌کند:
بیشتر بخوانیداثر کاهش فاصله خاموت بر مقاومت برشی
در طراحی اعضای بتن‌آرمه، یکی از کلیدی‌ترین راهکارها برای افزایش مقاومت در برابر نیروهای برشی، کاهش فاصله بین خاموت‌هاست. این کاهش فاصله بهطور مستقیم موجب افزایش تراکم فولاد عرضی و توزیع بهتر ظرفیت جذب نیروهای داخلی در مقطع میشود:
- افزایش ظرفیت برشی مقطع
زمانی که فاصله خاموتها کاهش مییابد، تعداد بیشتری از این میلگردهای عرضی در واحد طول عضو قرار می‌گیرند. این افزایش تراکم فولادی در مقطع باعث میشود که ظرفیت برشی عضو بهطور محسوسی بالا رود. خاموت‌های نزدیک‌تر امکان مهار بهتر ترکهای مورب ناشی از برش را فراهم کرده و موجب می‌شوند که تنش‌های برشی به‌صورت گسترده‌تری در مقطع پخش شوند، بدون آن‌که منجر به شکست موضعی یا گسیختگی ترد شوند. - کاهش گسترش ترکهای برشی قطری
یکی از اثرات مستقیم کاهش فاصله خاموتها، محدودسازی طول ترکهای قطری است که به‌صورت مورب در بتن ایجاد می‌شوند. اگر فاصله بین دو خاموت زیاد باشد، ترک‌ها فضای کافی برای رشد و نفوذ دارند؛ اما در فاصله کم، هر ترک خیلی زود با یک خاموت برخورد کرده و مسیر آن متوقف یا منحرف میشود. این مکانیزم، کنترل ترکخوردگی را بسیار مؤثرتر کرده و باعث افزایش دوام و پایداری سازه میشود. - افزایش شکل‌پذیری و جذب انرژی سازه
در سازه‌هایی که در معرض بارهای دینامیکی مانند زلزله هستند، شکل‌پذیری بالا یکی از ویژگی‌های کلیدی برای جلوگیری از فروپاشی است. فاصله کمتر خاموتها، با ایجاد قید مکانیکی بیشتر بر بتن، امکان تغییر شکل‌های بیشتری را بدون شکست فراهم می‌آورد. این ویژگی باعث میشود سازه پیش از فروپاشی، انرژی زیادی را جذب و تخلیه کند و زمان بیشتری برای تخلیه نیروها یا تخلیه سازه وجود داشته باشد. - جلوگیری از شکست ترد و ناگهانی
کاهش فاصله خاموتها موجب میشود که نوع شکست سازه از حالت برشی ترد، به شکست خمشی با رفتار شکل‌پذیر تبدیل شود. شکست برشی معمولاً بدون هشدار و به‌صورت سریع اتفاق می‌افتد، اما وقتی فاصله خاموتها کم باشد، مقاومت در برابر این نوع شکست بهطور قابل توجهی افزایش مییابد و سازه رفتار هشداردهنده و کنترل‌شده‌تری از خود نشان میدهد. - افزایش سختی و کاهش تغییر شکل‌های برشی
خاموت‌های متراکم در مقطع باعث می‌شوند که عضو سازه‌ای در برابر نیروهای برشی کمتر تغییر شکل دهد. این خاصیت به‌ویژه در تیرهایی با دهانه‌های بزرگ یا سازه‌هایی با حساسیت زیاد به تغییر شکل جانبی، موجب حفظ هندسه اولیه، کاهش خیز و افزایش بهره‌وری عملکردی سازه در درازمدت میشود. - بهبود همبستگی بتن و میلگردهای طولی
زمانی که فاصله خاموتها کم میشود، میلگردهای طولی بهتر در جای خود تثبیت می‌شوند و خطر جابجایی، کمانش یا جداشدگی آن‌ها از بتن کاهش مییابد. این مسئله باعث میشود که عملکرد ترکیبی بین فولاد و بتن در انتقال نیرو حفظ شده و راندمان کلی عضو افزایش یابد. - افزایش دوام سازه در برابر بارهای متناوب و خستگی
سازه‌هایی که در معرض بارگذاری‌های متناوب مانند پل‌ها یا سازه‌های صنعتی قرار دارند، مستعد ایجاد ترکهای ریز ناشی از خستگی هستند. کاهش فاصله خاموتها با کنترل دقیق‌تر ترکهای اولیه، جلوی گسترش این ترک‌ها را می‌گیرد و در نتیجه، عمر مفید سازه را افزایش میدهد. - کاهش احتمال جداشدگی بتن در نواحی بحرانی
در نقاطی از سازه مانند نواحی اتصال تیر و ستون یا نواحی تغییر ناگهانی مقطع، تنش‌های متمرکزی به بتن وارد میشود. خاموت‌های فشرده، با ایجاد قید مناسب برای این نواحی، از جداشدگی پوسته بتن، خردشدگی موضعی و گسترش ضعف‌های سازه‌ای جلوگیری می‌کنند. - تقویت عملکرد مقطع در زلزله‌های شدید
در سازه‌های طراحی‌شده برای مناطق با خطر لرزه‌ای بالا، کاهش فاصله خاموتها الزام‌آور است. این اقدام نه‌تنها باعث افزایش مقاومت سازه در برابر بارهای دینامیکی میشود، بلکه کمک می‌کند که رفتار سازه پس از زلزله قابل پیش‌بینی، قابل ترمیم و بدون شکست فاجعه‌بار باشد. - افزایش قابلیت اجرای دقیق‌تر و نظارت مؤثرتر
وقتی خاموتها با فاصله کم نصب می‌شوند، اجرای آن‌ها معمولاً با دقت بیشتری انجام می‌گیرد و اشتباهات رایج مانند خم‌کاری ناقص، جابجایی یا فاصله‌گذاری نادرست کمتر دیده میشود. این موضوع موجب افزایش کیفیت کلی پروژه و کاهش ریسک‌های اجرایی میشود.
رابطه بین فاصله خاموت و کنترل ترکخوردگی
خاموتها به‌عنوان عناصر مقاوم در برابر تنش‌های عرضی و نیروهای برشی، نقشی اساسی در مهار، محدودسازی و جهت‌دهی ترکخوردگی بتن دارند. فاصله‌گذاری دقیق بین خاموتها، مستقیماً بر نحوه گسترش ترک‌ها در تیر و ستون تأثیر میگذارد. هرچقدر این فاصله کمتر باشد، سازه توانایی بهتری برای مقابله با تنش‌های موضعی دارد و در نتیجه ترک‌ها در مراحل اولیه متوقف یا منحرف می‌شوند:
- محدودسازی طول ترکهای برشی قطری
ترکهای مورب که در اثر نیروهای برشی در اعضای بتن‌آرمه ایجاد می‌شوند، معمولاً از نزدیک تکیه‌گاه‌ها آغاز و به سمت مرکز عضو گسترش می‌یابند. اگر فاصله خاموتها زیاد باشد، این ترک‌ها فضای کافی برای رشد خواهند داشت. اما در صورت فاصله کم، هر ترک قبل از گسترش کامل، با یک خاموت برخورد کرده و مسیر آن مهار میشود. این مکانیسم، ترک‌ها را در حد ترکهای مویی و سطحی نگه می‌دارد و از شکست جدی جلوگیری می‌کند. - کاهش عرض ترک‌ها با ایجاد شبکه نگهدارنده داخلی
وجود خاموت‌های متراکم، باعث ایجاد یک شبکه درونی قوی در مقطع بتن میشود. این شبکه مانند یک توری فولادی، مانع از باز شدن دهانه ترک‌ها میشود. در واقع، نیروهای داخلی تمایل به جدا کردن مصالح دارند اما خاموتها با رفتار مکانیکی خود، اجازه گسترش عرضی به ترک نمی‌دهند. این خاصیت به‌ویژه در سازه‌هایی که الزامات دوام بالا دارند (مثل تصفیه‌خانه‌ها، تونل‌ها و مخازن آب) بسیار حیاتی است. - مهار ترکهای ناشی از خزش و انقباض بتن
علاوه بر ترکهای ناشی از بارگذاری، بتن در اثر تغییرات رطوبت و دما دچار خزش و انقباض میشود که این پدیده‌ها نیز منجر به ترکخوردگی می‌شوند. خاموت‌های نزدیک‌تر، تنش‌های داخلی ناشی از این تغییرات حجمی را بهتر مهار می‌کنند و مانع از ایجاد ترکهای ناشی از خشک‌شدگی یا انبساط حرارتی می‌شوند. - بهبود توزیع تنش در اطراف ترک‌ها
زمانی که ترک در بتن ظاهر میشود، تمرکز تنش در اطراف آن افزایش مییابد. خاموت‌های نزدیک با فراهم کردن سطح بیشتری از فولاد در مقطع، موجب توزیع مجدد تنش‌ها می‌شوند. این توزیع مجدد مانع تمرکز تنش در یک نقطه خاص شده و از رشد بی‌رویه ترک در همان مسیر جلوگیری می‌کند. در نتیجه، رفتار بتن در برابر بارگذاری‌های متناوب و دوره‌ای بسیار پایدارتر میشود. - افزایش تعداد مقاطع تقویتی مؤثر در مسیر ترک
با کاهش فاصله خاموتها، در هر مسیر ترک احتمالی، تعداد بیشتری میلگرد عرضی قرار می‌گیرد. هر خاموت، به‌عنوان یک نقطه توقف برای ترک عمل می‌کند. بنابراین، حتی اگر ترک ایجاد شود، توانایی عبور از شبکه خاموتی را نخواهد داشت و یا مسیر آن چندین بار شکسته شده و انرژی لازم برای ادامه گسترش در آن تحلیل می‌رود. - کاهش احتمال تقاطع ترکهای برشی و خمشی
در مقاطعی که همزمان تحت اثر خمش و برش قرار دارند، احتمال هم‌پوشانی ترکهای خمشی و برشی وجود دارد. اگر این ترک‌ها با هم تقاطع داشته باشند، منطقه بحرانی و بسیار خطرناکی ایجاد میشود. خاموت‌های متراکم با کاهش فاصله، احتمال برخورد این ترک‌ها را کاهش داده و به تفکیک عملکرد برشی و خمشی کمک می‌کنند. - افزایش قابلیت ترمیم و جلوگیری از پیشرفت ترک‌ها پس از بهره‌برداری
در طول عمر مفید سازه، ممکن است ترک‌هایی در بتن ظاهر شوند. در صورتی که خاموتها به‌درستی و با فاصله کم نصب شده باشند، این ترک‌ها معمولاً سطحی باقی می‌مانند و قابل ترمیم هستند. اما در صورتی که فاصله زیاد باشد، ترک‌ها می‌توانند به عمق نفوذ کرده و ترمیم را غیرممکن یا بسیار پرهزینه کنند. - بهبود عملکرد سازه تحت بارهای ضربه‌ای یا انفجاری
در سازه‌هایی که احتمال برخورد بارهای ناگهانی یا انفجاری دارند (مثل سازه‌های نظامی، صنعتی یا سازه‌های ساحلی در معرض برخورد شناور)، خاموت‌های متراکم مانع از گسترش ترکهای سریع و عمیق می‌شوند. این مسئله به حفظ یکپارچگی بتن و ممانعت از انفجار قطعات بتنی در اثر ضربه کمک می‌کند. - افزایش اطمینان در سازه‌های با حساسیت عملکردی بالا
سازه‌هایی مانند بیمارستان‌ها، مراکز داده، مراکز کنترل یا ساختمان‌های بلندمرتبه که ایمنی آن‌ها در برابر ترکخوردگی حیاتی است، نیاز به استراتژی ویژه‌ای در کنترل ترک دارند. کاهش فاصله خاموتها در این نوع سازه‌ها، یک استراتژی کلیدی برای حفظ کارایی عملکردی در طول بهره‌برداری است. - کاهش نفوذپذیری سازه در برابر آب، گاز و مواد خورنده
ترکهای باز در بتن مسیر نفوذ برای آب، کلریدها، دی‌اکسیدکربن یا گازهای خورنده فراهم می‌کنند. فاصله کم خاموت، دهانه این ترک‌ها را می‌بندد و عملاً مانع نفوذ عوامل مخرب میشود. این خاصیت باعث میشود که سازه عمر طولانی‌تری داشته و مقاومت بالاتری در برابر خوردگی میلگرد و خرابی ناشی از رطوبت از خود نشان دهد.
ضوابط آیین‌نامه‌ای در تعیین فاصله خاموت
در طراحی سازه‌های بتن‌آرمه، تعیین فاصله خاموتها از منظر آیین‌نامه‌های ساختمانی یک الزام جدی است. این فاصله‌ها باید به‌گونه‌ای باشد که مقاومت برشی، شکل‌پذیری، محصورسازی بتن و جلوگیری از کمانش میلگردهای طولی را تضمین کند. در ادامه، مهم‌ترین ضوابط آیین‌نامه‌ای فاصله خاموتها به‌صورت کامل و دقیق ارائه میشود:
- حداکثر فاصله خاموت در تیرها (عضو خمشی)
در تیرهای بتن‌آرمه، برای جلوگیری از شکست برشی، آییننامهها حداکثر فاصله مجاز خاموت را محدود کرده‌اند. این فاصله نباید از کوچک‌ترین مقدار بین d/2 (نصف عمق مؤثر تیر) یا 300 میلیمتر تجاوز کند. در بخش‌هایی که نیروی برشی بیشتری اعمال میشود، مانند نزدیکی تکیه‌گاه‌ها یا بارهای متمرکز، فاصله باید کاهش یابد تا از گسترش ترکهای قطری جلوگیری شود. در طراحی لرزه‌ای نیز، معمولاً فاصله‌ها کمتر از 150 میلیمتر در نواحی بحرانی لحاظ میشود تا شکل‌پذیری افزایش یابد. - حداکثر فاصله خاموت در ستون‌ها (عضو فشاری)
در ستون‌ها، خاموتها علاوه بر مقاومت برشی، وظیفه محصورسازی بتن و جلوگیری از کمانش میلگردهای طولی را برعهده دارند. براساس آییننامه، فاصله بین خاموتها در ستون‌ها نباید از هرکدام از موارد زیر بیشتر باشد:
– 150 میلیمتر
– یک‌چهارم کوچک‌ترین بعد ستون
– شش برابر قطر میلگرد طولی
رعایت این ضوابط، به‌ویژه در نواحی بحرانی ستون‌ها (مانند دو سر ستون یا ستون‌های طبقات پایین در قاب خمشی) اهمیت بیشتری دارد. - محدودیت فاصله خاموت در نواحی بحرانی
در نواحی بحرانی سازه، مانند محل تقاطع تیر و ستون یا نقاطی که تغییر ناگهانی در بار یا مقطع اتفاق می‌افتد، آییننامهها تأکید دارند که فاصله خاموتها به حداقل ممکن برسد. در این نواحی، فاصله مجاز خاموت معمولاً بین 75 تا 100 میلیمتر است و اجرای خاموت بسته (تنگ حلقوی یا مارپیچ) با خم‌های مناسب الزامی است. - فاصله اولین خاموت از انتهای عضو یا محل تغییر مقطع
آییننامهها تصریح می‌کنند که فاصله اولین خاموت از محل انتهایی عضو یا تغییر مقطع نباید از 50 میلیمتر بیشتر باشد. این محدودیت به‌منظور جلوگیری از تمرکز تنش، ترکخوردگی ابتدایی، و افت شدید مقاومت در محل تغییر شکل اعمال میشود. - ضوابط ویژه برای مناطق لرزهخیز
در مناطق با خطر زلزله متوسط تا زیاد، آییننامهها الزاماتی خاص برای فاصله خاموت در اعضای بحرانی مانند ستون‌های طبقات پایین، تیرهای اتصال به ستون و نواحی اتصال دارند. در این حالت:
– فاصله خاموتها باید به 75 تا 100 میلیمتر کاهش یابد.
– خاموتها باید به‌صورت بسته کامل با قلاب 135 درجه اجرا شوند.
– طول ناحیه با فاصله کاهش‌یافته، معمولاً برابر با بزرگ‌ترین مقدار بین d (عمق مؤثر)، 1/6 طول آزاد عضو یا 500 میلیمتر درنظر گرفته میشود. - توصیه در سازه‌های صنعتی، پل‌ها و سازه‌های حیاتی
در سازه‌هایی با عملکرد حساس، مانند بیمارستان‌ها، پل‌ها، سازه‌های استراتژیک یا زیرساختی، طراحان موظف به درنظر گرفتن ضرایب اطمینان بالاتر هستند. در این موارد، آییننامهها توصیه می‌کنند که فاصله خاموتها حتی در بخش‌های غیربحرانی نیز کمتر از حدود مجاز حداقلی عمومی درنظر گرفته شود، برای افزایش دوام، کنترل خزش، انقباض و خستگی. - فاصله خاموت در اعضای دارای خیز بالا یا دهانه زیاد
در تیرها یا اعضایی که دارای دهانه بزرگ یا خیز قابل توجه هستند، کاهش فاصله خاموت نقش مهمی در کنترل خیز، افزایش سختی و محدودسازی تغییرشکل‌های بلندمدت ایفا می‌کند. در این موارد، حتی اگر ضوابط برشی فاصله بیشتری را مجاز بداند، طراح می‌تواند فاصله خاموت را به‌صورت داوطلبانه کاهش دهد تا سختی جانبی عضو تقویت شود. - ضرورت بررسی همزمان با پوشش بتن و قطر میلگردها
فاصله خاموتها نباید به‌گونه‌ای باشد که چیدمان میلگردها به‌شدت متراکم شود و مانع از نفوذ بتن یا ویبراسیون مناسب شود. آییننامهها تأکید دارند که کاهش فاصله خاموت باید با رعایت حداقل فاصله بین میلگردها و حفظ پوشش بتن (حدود 25 تا 40 میلیمتر بسته به شرایط محیطی) همراه باشد تا از خوردگی زودهنگام یا نفوذپذیری بتن جلوگیری شود.
تحلیل عددی تأثیر فاصله خاموت بر عملکرد سازه
| فاصله خاموت (میلیمتر) | مقاومت برشی نسبی | طول ترک احتمالی | شکل‌پذیری سازه |
|---|---|---|---|
| 100 | بسیار بالا | بسیار کم | بسیار بالا |
| 150 | بالا | کم | بالا |
| 200 | متوسط | متوسط | متوسط |
| 250 | کم | زیاد | کم |
| 300 | بسیار کم | بسیار زیاد | بسیار کم |
نکات اجرایی در رعایت فاصله صحیح خاموت
در کنار طراحی مهندسی و محاسبات سازه‌ای، اجرای دقیق خاموت‌گذاری و رعایت فاصله صحیح آن‌ها نقش حیاتی در عملکرد واقعی سازه دارد. کوچک‌ترین بی‌دقتی در فاصله‌گذاری، خم‌کاری، تثبیت و نصب خاموتها می‌تواند تأثیرات منفی شدیدی بر مقاومت برشی، شکل‌پذیری و دوام سازه داشته باشد. در ادامه، مهم‌ترین نکات اجرایی مربوط به رعایت فاصله صحیح خاموتها را به‌صورت کامل بررسی می‌کنیم:
- اجرای خاموتها مطابق نقشه اجرایی و جدول آرماتورگذاری
اولین و مهم‌ترین نکته آن است که خاموتها دقیقاً براساس نقشه اجرایی و دفترچه محاسبات اجرا شوند. فاصله‌گذاری، ابعاد، نوع خاموت (باز یا بسته)، زاویه خم و قطر میلگرد همگی باید با نقشه انطباق کامل داشته باشند. هرگونه تغییر بدون هماهنگی با مهندس ناظر یا طراح ممنوع است. - استفاده از فاصله‌سنج (اسپیسر) جهت تثبیت دقیق محل خاموتها
برای حفظ فاصله دقیق بین خاموتها، به‌ویژه در مقاطع پرتراکم، استفاده از بلوک‌های فاصله‌گذار یا اسپیسرهای پلاستیکی و فولادی الزامی است. این ابزارها مانع از جابجایی خاموتها در حین نصب میلگردهای طولی یا فرآیند بتن‌ریزی می‌شوند و اجرای یکنواخت را تضمین می‌کنند. - کنترل فاصله خاموتها پیش از بتن‌ریزی توسط ناظر

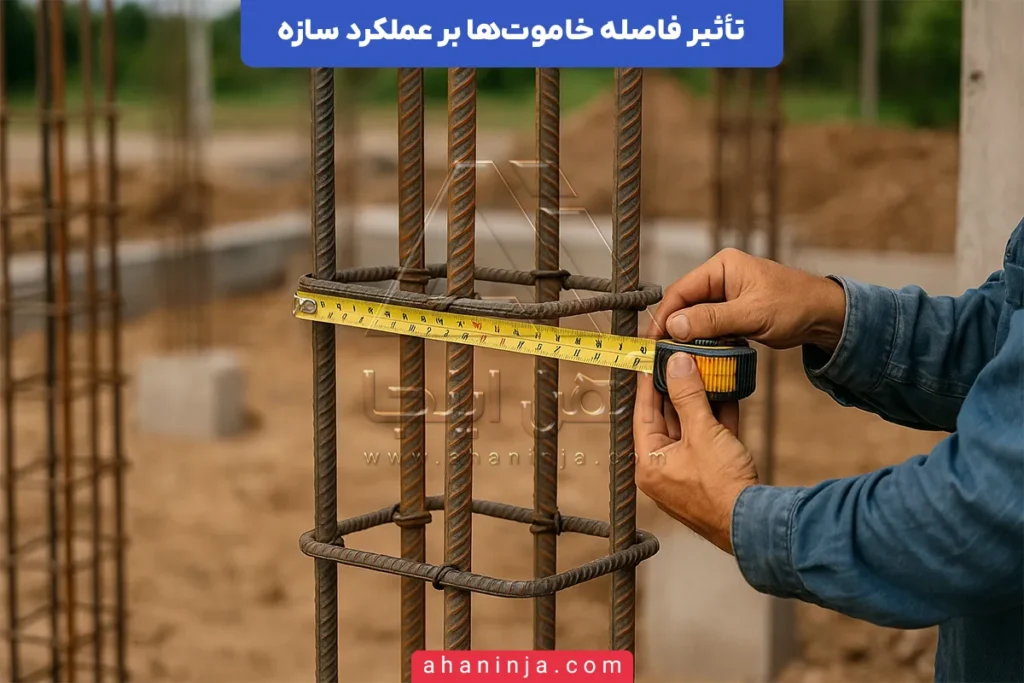

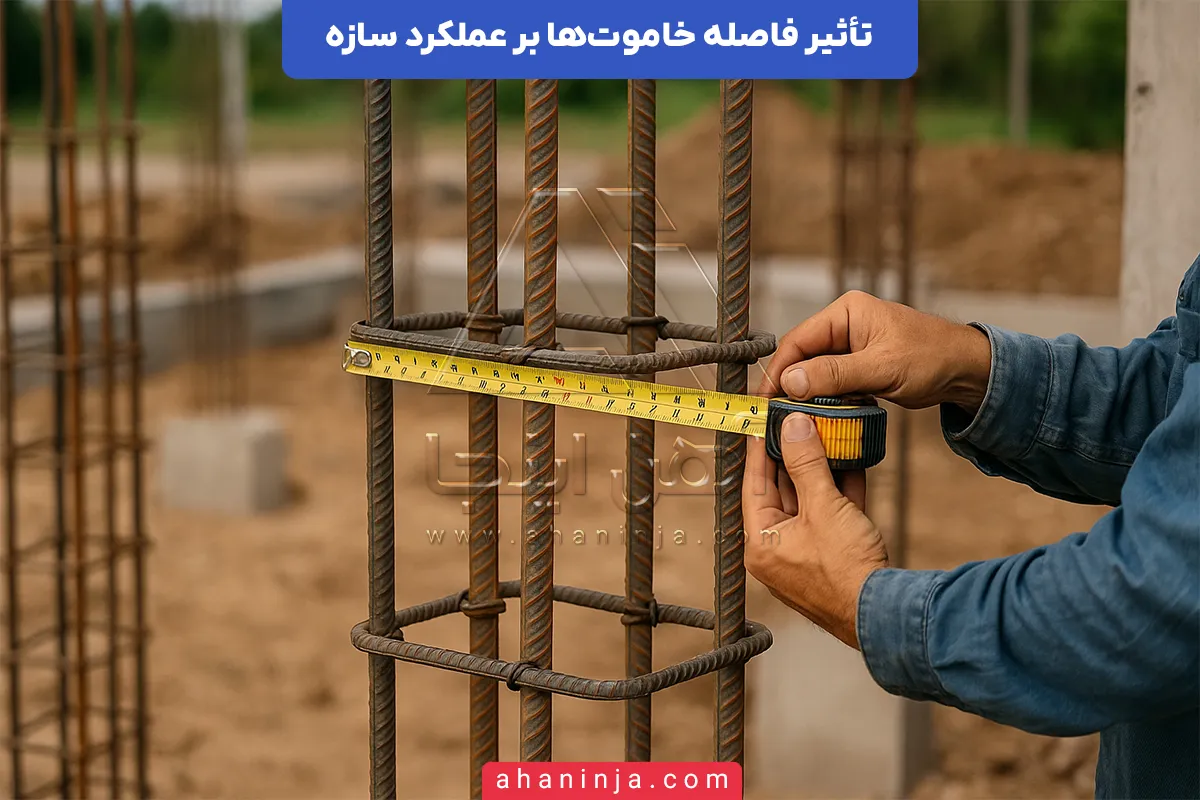

فاصله خاموتها باید در چند مرحله، قبل از بستن قالب، قبل از ویبره بتن، و در حین نصب نهایی آرماتور، توسط ناظر پروژه با متر، شابلون یا گیج آرماتوربندی کنترل شود. در صورت مغایرت با نقشه، اصلاح فوری الزامی است و بتن‌ریزی باید متوقف گردد. - تثبیت خاموتها با سیم آرماتوربندی به‌صورت دوخت تقاطعی
برای جلوگیری از حرکت خاموتها در حین عملیات، لازم است که نقاط تماس خاموت با میلگردهای طولی با استفاده از سیم نرم گالوانیزه، حداقل در دو نقطه مقابل به‌صورت صلیبی (دوخت ضربدری) بسته شود. در مقاطع بحرانی، بستن در چهار نقطه توصیه میشود. - رعایت جهت و زاویه صحیح در خم‌کاری خاموتها
تمام خم‌های خاموت باید با شعاع استاندارد و زاویه دقیق 90 یا 135 درجه اجرا شوند. خم‌های ناصحیح، شکسته یا دارای ترک می‌توانند نقاط ضعف جدی در انتقال تنش ایجاد کنند. همچنین، قلاب‌ها باید به‌درستی در داخل مقطع قرار گیرند و به سمت داخل بتن خم شوند، نه به بیرون. - اطمینان از عدم افزایش فاصله به‌علت اشتباه اجرا یا صرفه‌جویی در میلگرد
در برخی پروژه‌ها دیده شده که برای کاهش مصرف میلگرد یا تسریع در اجرا، پیمانکار فاصله خاموتها را بیشتر از نقشه اجرا می‌کند. این اقدام خلاف ضوابط فنی است و می‌تواند منجر به شکست برشی و رد گواهی تأیید سازه توسط ناظر شود. هر فاصله‌ای که از مقدار مجاز بیشتر باشد، باید فوراً اصلاح گردد. - عدم اتصال بیش از اندازه خاموت به قالب یا المان‌های غیرسازه‌ای
اتصال خاموتها به دیواره قالب با سیم یا تسمه به‌منظور تثبیت موقعیت ممنوع است، چرا که ممکن است منجر به کج‌جای‌گذاری، انحراف از مرکز مقطع یا تغییر ضخامت پوشش بتن شود. خاموتها باید فقط از طریق آرماتورهای طولی در موقعیت خود تثبیت شوند. - کنترل پوشش بتنی و رعایت حداقل فاصله از سطح قالب‌بندی
حتی در صورت اجرای دقیق فاصله خاموتها، اگر پوشش بتنی کافی تأمین نشود (معمولاً حداقل 25 تا 40 میلیمتر)، میلگردها در معرض خوردگی قرار می‌گیرند و کل عملکرد سازه به خطر می‌افتد. استفاده از لقمه‌های بتنی در فواصل مناسب به حفظ پوشش کمک می‌کند. - توجه به تراکم مناسب خاموتها در نواحی اتصال یا تغییر مقطع
در محل اتصال تیر به ستون، محل بارهای متمرکز، تغییر ناگهانی ضخامت یا مقاطع بحرانی، باید تراکم خاموتها مطابق نقشه افزایش یابد. در این نواحی نباید از خاموت‌هایی با فاصله یکسان در سراسر عضو استفاده کرد، چرا که این روش در برابر تنش‌های موضعی کارآمد نیست. - مستندسازی اجرای خاموت‌گذاری با عکس، گزارش روزانه و ثبت نقاط بحرانی
ثبت دقیق محل اجرای خاموتها، تعداد آن‌ها در هر عضو، فاصله واقعی اجرا شده و نقاط بحرانی (مانند انتهای تیر، محل بار متمرکز و…) در گزارش روزانه پروژه، به‌ویژه در پروژه‌های بزرگ، از اهمیت زیادی برخوردار است. این اسناد برای تحویل نهایی پروژه، پاسخگویی به ناظر و کنترل کیفی حیاتی هستند.
قیمت روز خاموت چقدر است؟
در حال حاضر دانستن قیمت روز خاموت برای محاسبه هرچه بهتر هزینه‌های پروژه و همچنین برنامه‌ریزی دقیق اجرای سازه، امری ضروری است. ما در آهن اینجا قیمت انواع مقاطع فولادی از جمله قیمت روز خاموت را به‌صورت شفاف و آنلاین ارائه می‌کنیم:
خاموت آماده، یکی از اصلی‌ترین اجزای آرماتوربندی سازه‌هاست که در انواع ساده و مهندسی، با سایزها و آنالیزهای مختلف در بازار عرضه میشود، برای انتخاب خاموت مناسب و مدیریت بهینه هزینه‌ها، اطلاع از قیمت روز خاموت یک ضرورت فنی و اقتصادی محسوب میشود:
مشاهده قیمت روز خاموتجمعبندی
در این مقاله بررسی شد که فاصله خاموتها به‌عنوان یکی از مؤثرترین عوامل در عملکرد سازه‌های بتن‌آرمه، باید با دقت طراحی و اجرا شود. فاصله‌های زیاد موجب ضعف در مقاومت برشی و افزایش ترک‌ها شده و ممکن است در شرایط بحرانی مانند زلزله، پایداری سازه را بهطور کامل تهدید کند. رعایت الزامات آیین‌نامه‌ای و نظارت دقیق اجرایی بر اجرای فاصله خاموت، تضمین‌کننده عملکرد مطلوب سازه در درازمدت خواهد بود.
برای داشتن خریدی آگاهانه و انتخاب مقطع فولادی متناسب با نیاز پروژه، بهره‌مندی از مشاوره تخصصی امری ضروری است. کارشناسان مجرب و حرفه‌ای آهن اینجا با تسلط کامل بر بازار آهن و شناخت دقیق نیازهای فنی، آماده‌اند تا مشاوره‌ای سودمند و کاربردی به شما ارائه دهند. این مشاوره به شما کمک می‌کند تا با اطمینان بیشتر، انتخابی دقیق‌تر و اقتصادی‌تر داشته باشید.
-
1. تأثیر فاصله خاموت بر مقاومت برشی سازه چیست؟
کاهش فاصله خاموتها موجب افزایش مقاومت برشی تیر و ستون میشود؛ زیرا فضای بین خاموتها بیشتر بسته میشود و مانع از گسترش ترکهای برشی خواهد شد. -
2. چرا تنظیم فاصله مناسب خاموتها در مناطق زلزلهخیز اهمیت دارد؟
در مناطق لرزهخیز، فاصله خاموتها باید کاهش یابد تا بتواند نیروی برشی ناشی از زلزله را بهطور مؤثرتری کنترل کند و از فروپاشی موضعی جلوگیری کند. -
3. آیا افزایش فاصله خاموتها همیشه منجر به کاهش هزینه میشود؟
افزایش فاصله خاموتها هزینه اجرای سازه را کاهش میدهد، اما ممکن است ایمنی سازه را کاهش دهد. باید تعادل بین ایمنی و اقتصاد حفظ شود. -
4. حداکثر فاصله مجاز خاموتها در آییننامهها چقدر است؟
بسته به نوع عضو (تیر، ستون)، نوع خاموت (باز، بسته) و موقعیت عضو، حداکثر فاصله بین 100 تا 200 میلیمتر متغیر است و باید طبق آییننامه رعایت شود. -
5. فاصله خاموت چگونه بر کنترل ترک در سازه تأثیر میگذارد؟
فاصله کم خاموتها موجب محدود شدن طول ترکهای برشی میشود و در نتیجه ترکخوردگی سازه کنترل شده و دوام آن افزایش مییابد.
