بررسی تاثیر شکل خم خاموت بر عملکرد سازه های بتنی

در سازه های بتنی، تفاوت بین یک سازه ایمن و یک سازه پرریسک، اغلب در جزئیات اجرایی مشخص می شود؛ جزئیاتی که شاید در نگاه اول ساده به نظر برسند اما نقش آن ها در عملکرد سازه بتنی کاملا حیاتی است. یکی از مهم ترین این جزئیات، شکل خم خاموت است. خاموت فقط یک میلگرد بسته شده دور آرماتورهای طولی نیست. نحوه خم، زاویه قلاب ها و نوع بسته شدن خاموت، مستقیما بر ظرفیت برشی، رفتار لرزه ای، شکل پذیری و دوام سازه اثر می گذارد. تجربه اجرا در پروژه های مختلف نشان داده که حتی با بتن و میلگرد مناسب، اگر خم خاموت اصولی نباشد، عملکرد عضو بتنی به شدت افت می کند.

«اگر قصد خرید خاموت دارید، اولین قدم آگاهی از قیمت روز خاموت است. ما در آهن اینجا قیمت‌ها را به‌صورت لحظه‌ای، معتبر و شفاف در اختیار شما قرار داده‌ایم، بنابراین پیشنهاد می‌کنیم سری به صفحه قیمت خاموت بزنید.»

در این مقاله، تاثیر شکل خم خاموت بر عملکرد سازه های بتنی را بررسی می کنیم، پس در ادامه با اهن اینجا همراه باشید.

منظور از شکل خم خاموت چیست و چه نقشی در سازه دارد؟

وقتی پای شکل خم خاموت به میان می آید، خیلی وقت ها این تصور وجود دارد که با یک جزئیات ساده طرف هستیم؛ یک میلگرد که فقط دور آرماتورهای طولی پیچیده شده و تمام. اما واقعیت کارگاهی چیز دیگری می گوید. شکل خم خاموت در عمل تعیین می کند که این میلگرد، در لحظه های بحرانی کنار سازه می ایستد یا خیلی آرام و بی صدا از چرخه باربری خارج می شود. همین تفاوت کوچک است که بین یک سازه مقاوم و یک سازه آسیب پذیر خط می کشد.

در اجرا، خاموت مثل کمربندی است که دور هسته ستون یا تیر بسته می شود. حالا تصور کن این کمربند درست قفل نشده باشد. در شرایط عادی شاید هیچ اتفاق خاصی نیفتد؛ سازه سر جایش است، بتن سالم به نظر می رسد و همه چیز طبیعی جلوه می کند. اما وقتی عضو بتنی وارد بارگذاری جانبی یا زلزله می شود، همان قلاب خاموت اولین جایی است که تحت فشار قرار می گیرد. اگر زاویه خم قلاب خاموت و طول مهاری آن درست انتخاب نشده باشد، باز شدن قلاب خیلی دور از انتظار نیست و این یعنی کاهش جدی محصورشدگی بتن.

شکل خم خاموت دقیقا همین جا اهمیت خودش را نشان می دهد. خاموتی که با خم اصولی اجرا شده، بتن هسته را در آغوش می گیرد و اجازه نمی دهد ترک ها بی کنترل رشد کنند. در مقابل، خاموتی که خم ساده یا ناقص دارد، وقتی بتن ترک می خورد، دیگر نمی تواند نقش خودش را حفظ کند. در چنین شرایطی، خاموت عملا تبدیل می شود به یک میلگرد بی اثر که فقط در نقشه وجود داشته، نه در رفتار واقعی سازه.

یکی از نقش های بسیار مهم شکل خم خاموت، مهار میلگردهای طولی است. در ستون ها، این میلگردها تحت فشار شدید قرار می گیرند و اگر خاموت نتواند آن ها را به درستی نگه دارد، کمانش میلگرد خیلی سریع اتفاق می افتد. این اتفاق معمولا ناگهانی است و افت ظرفیت عضو را به دنبال دارد. خاموت با خم استاندارد، حتی وقتی ستون وارد تغییرشکل های بزرگ می شود، بسته باقی می ماند و اجازه نمی دهد میلگردهای طولی آزاد شوند.

در رفتار لرزه ای سازه هم شکل خم خاموت نقش کلیدی دارد. زلزله یعنی بارگذاری رفت و برگشتی، یعنی خستگی مصالح و یعنی امتحان واقعی جزئیات اجرایی. خاموتی که قلاب آن درست خم شده باشد، می تواند این چرخه های تکراری را تحمل کند و به جذب انرژی زلزله کمک کند. اما خاموتی که قلاب ضعیف دارد، معمولا خیلی زود باز می شود و سازه را وارد مسیر شکست ترد می کند؛ مسیری که برگشتی در آن وجود ندارد.

نکته ای که در پروژه های واقعی بارها دیده شده این است که افزایش تعداد خاموت بدون توجه به شکل خم آن، راه حل مطمئنی نیست. گاهی یک ستون با خاموت کمتر اما با خم صحیح و اجرای تمیز، عملکردی به مراتب بهتر از ستونی دارد که پر از خاموت است اما قلاب های آن ساده و غیر استاندارد اجرا شده اند. اینجا دقیقا همان جایی است که تجربه اجرایی حرف آخر را می زند؛ کیفیت اجرا همیشه از کمیت مصرف فولاد مهم تر است.

از طرف دیگر، تاثیر شکل خم خاموت فقط به لحظه زلزله محدود نمی شود. خاموتی که درست بسته نشده باشد، باعث بازتر شدن ترک های بتن می شود. این ترک ها مسیر نفوذ رطوبت و عوامل خورنده هستند و در طول زمان به خوردگی میلگرد و کاهش عمر سازه منجر می شوند. خاموت با خم اصولی، ترک ها را ریزتر و کنترل شده نگه می دارد و همین موضوع، نقش مهمی در دوام و عمر مفید سازه دارد.

در نهایت، اگر بخواهیم خیلی ساده و صادقانه بگوییم، شکل خم خاموت یکی از همان جزئیات کوچکی است که تاثیرش بزرگ است. جزئیاتی که شاید در نقشه ها چند خط ساده باشد، اما در واقعیت، مستقیما با ایمنی جانی، پایداری سازه و آرامش خیال بهره بردار گره خورده است. توجه به همین جزئیات است که یک اجرای معمولی را به یک اجرای حرفه ای و قابل اعتماد تبدیل می کند؛ اجرایی که در شرایط سخت هم روی آن حساب می شود.

خاموت چیست و چه ویژگی‌هایی دارد؟

در سازه‌های بتنی، استفاده از اجزای تقویتی نقش مهمی در افزایش ایمنی و پایداری دارد. خاموت، به‌عنوان یکی از اصلی‌ترین المان‌های فولادی در آرماتوربندی، وظیفه مهار نیروهای جانبی و حفظ انسجام میلگردهای طولی را برعهده دارد، دانستن ویژگی‌ها و نحوه درست اجرای خاموت در ساختمان، کمک‌به‌سزایی در تقویت هرچه بهتر ساختمان می‌کند:

بیشتر بخوانید

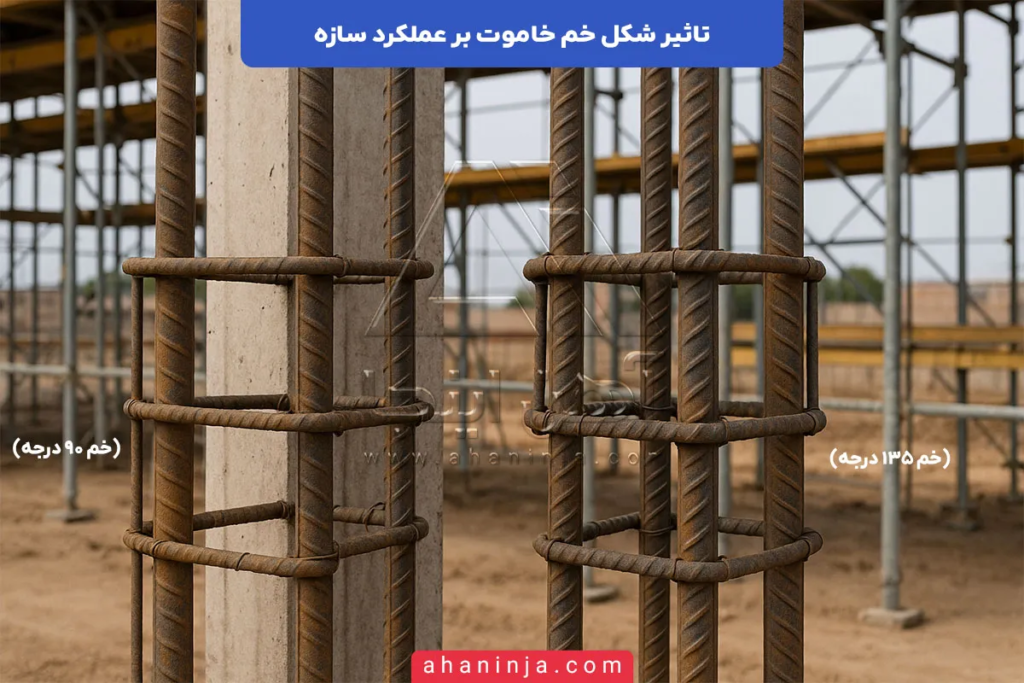

انواع شکل خم خاموت در اجراهای متداول

در اجراهای رایج، شکل خم خاموت معمولا در چند حالت محدود دیده می شود، اما همین تفاوت های ظاهرا کوچک، اثر بزرگی بر رفتار سازه بتنی دارند. بعضی خم ها ساده و سریع اجرا می شوند، بعضی دیگر با قلاب برگشتی و محکم تر بسته می شوند و برخی هم به صورت خاموت های کاملا بسته و لرزه ای به کار می روند. انتخاب هرکدام از این شکل ها تعیین می کند که خاموت در شرایط واقعی بارگذاری و زلزله همراه سازه بماند یا خیلی زود کارایی خود را از دست بدهد. در ادامه مقاله، انواع شکل خم خاموت را دقیق تر بررسی می کنیم:

خاموت با خم 90 درجه

خاموت با خم 90 درجه یکی از ساده ترین و قدیمی ترین شکل های اجرای خاموت در سازه های بتنی است؛ شکلی که هنوز هم در بعضی پروژه ها، به ویژه پروژه های کوچک یا کم اهمیت، دیده می شود. در این حالت، انتهای خاموت با زاویه قائمه خم می شود و قلاب خاموت بدون برگشت مورب یا درگیری عمیق، در کنار میلگردهای طولی قرار می گیرد. از نظر اجرایی، این نوع خم سریع تر انجام می شود و به نیروی کار ماهر کمتری نیاز دارد، اما همین سادگی، نقطه ضعف اصلی آن محسوب می شود.

در شرایط بارگذاری ثقلی، خاموت با خم 90 درجه معمولا عملکرد قابل قبولی دارد و ممکن است در نگاه اول مشکلی در سازه دیده نشود. بتن ترک های جدی نشان نمی دهد و عضو بتنی رفتار نسبتا پایداری دارد. اما مسئله اصلی زمانی خود را نشان می دهد که سازه تحت بار جانبی یا زلزله قرار می گیرد. در این شرایط، نیروی کششی ایجاد شده در خاموت می تواند باعث بازشدگی قلاب خاموت شود؛ اتفاقی که به معنای کاهش شدید محصورشدگی بتن هسته است.

وقتی قلاب خاموت باز می شود، خاموت عملا توانایی خود را در مهار ترک های برشی از دست می دهد. ترک های قطری سریع تر رشد می کنند و نقش خاموت در تامین ظرفیت برشی عضو به شدت کاهش می یابد. این موضوع به ویژه در تیرها و ستون هایی که نقش باربر اصلی دارند، می تواند بسیار خطرناک باشد. در واقع، خاموت با خم 90 درجه در بارهای شدید، بیشتر شبیه یک میلگرد معمولی عمل می کند تا یک عنصر سازه ای موثر.

یکی دیگر از ضعف های مهم خاموت با خم 90 درجه، عملکرد ضعیف آن در جلوگیری از کمانش میلگردهای طولی است. در ستون های بتنی، میلگردهای طولی تحت فشار زیاد قرار می گیرند و اگر خاموت نتواند آن ها را به خوبی محصور کند، کمانش خیلی زود اتفاق می افتد. در این حالت، افت ظرفیت ستون ناگهانی و شدید خواهد بود و مسیر شکست به سمت رفتار ترد پیش می رود.

تجربه های اجرایی نشان داده که حتی اگر فاصله خاموت ها کم باشد، اما شکل خم خاموت ساده و 90 درجه اجرا شده باشد، باز هم نمی توان روی عملکرد لرزه ای عضو حساب جدی باز کرد. به همین دلیل است که در آیین نامه های جدید، استفاده از خاموت با خم 90 درجه در سازه های لرزه ای یا اعضای مهم، یا محدود شده یا به طور کلی توصیه نمی شود.

در حقیقت می توان گفت خاموت با خم 90 درجه شاید از نظر اجرا ساده و کم هزینه به نظر برسد، اما از نظر ایمنی سازه و رفتار در شرایط بحرانی گزینه مطمئنی نیست. شناخت این محدودیت ها کمک می کند تا در ادامه مقاله، بهتر متوجه شویم چرا آیین نامه ها و مهندسان باتجربه، به سمت شکل های استانداردتر و مطمئن تر خم خاموت رفته اند.

نقش خاموت در جلوگیری از کمانش میلگردهای طولی

کمانش میلگردهای طولی یکی از مخاطرات رایج در طراحی و اجرای ستون‌های بتنی است که در صورت عدم پیش‌بینی مناسب، می‌تواند منجر به ناپایداری کلی سازه شود، در این مقاله، به بررسی دقیق نقش خاموت در جلوگیری از کمانش میلگردهای طولی، ضوابط آیین‌نامه‌ای، نکات اجرایی و الزامات طراحی می‌پردازیم:

بیشتر بخوانید

خاموت با خم 135 درجه

خاموت با خم 135 درجه به عنوان شکل استاندارد و مطمئن خاموت در سازه های بتنی شناخته می شود؛ شکلی که نتیجه تجربه های اجرایی، آزمایش های متعدد و بازنگری آیین نامه های لرزه ای است. در این حالت، انتهای خاموت با زاویه 135 درجه خم می شود و قلاب خاموت به داخل مقطع برگشت داده می شود. همین برگشت ساده اما حساب شده، تفاوت بزرگی در عملکرد سازه بتنی ایجاد می کند.

در خاموت با خم 135 درجه، درگیری قلاب با بتن به مراتب بیشتر از خم 90 درجه است. وقتی بتن ترک می خورد و عضو وارد ناحیه غیرخطی می شود، قلاب خاموت به راحتی باز نمی شود و خاموت بسته باقی می ماند. این موضوع باعث حفظ محصورشدگی بتن هسته و کنترل بهتر ترک های برشی می شود. در عمل، خاموت 135 درجه کمک می کند عضو بتنی رفتار نرم تری داشته باشد و وارد مسیر شکست ترد نشود.

یکی از مهم ترین مزایای خاموت با خم 135 درجه، عملکرد بسیار بهتر آن در رفتار لرزه ای سازه است. در زلزله، نیروها به صورت رفت و برگشتی به عضو وارد می شوند و خاموت بارها تحت کشش قرار می گیرد. قلاب برگشتی با زاویه 135 درجه باعث می شود خاموت در این چرخه های تکرارشونده پایدار بماند و بازشدگی قلاب خاموت به حداقل برسد. نتیجه این پایداری، افزایش جذب انرژی زلزله و کاهش احتمال فروپاشی ناگهانی است.

خاموت با خم 135 درجه نقش بسیار مهمی در جلوگیری از کمانش میلگردهای طولی دارد. در ستون های بتنی، میلگردهای طولی تحت فشار شدید قرار می گیرند و تمایل به کمانش دارند. خاموتی که به خوبی بسته شده باشد، این میلگردها را در جای خود نگه می دارد و اجازه نمی دهد به صورت موضعی آزاد شوند. در نتیجه، ظرفیت باربری ستون به شکل تدریجی کاهش پیدا می کند، نه ناگهانی و خطرناک.

از نظر مقاومت برشی نیز خاموت با خم 135 درجه عملکرد قابل اعتمادی دارد. این نوع خاموت ترک های مورب را بهتر مهار می کند و اجازه نمی دهد ترک ها به سرعت گسترش پیدا کنند. حتی در شرایطی که بتن ترک خورده است، خاموت همچنان در مدار باربری باقی می ماند و سهم خود را در تحمل نیروهای برشی ایفا می کند.

نکته ای که در اجرا بسیار اهمیت دارد، این است که خم 135 درجه باید همراه با طول مهاری مناسب قلاب اجرا شود. اگر قلاب کوتاه باشد، حتی با زاویه صحیح هم ممکن است عملکرد ایده آل حاصل نشود. به همین دلیل، در اجراهای اصولی، هم زاویه خم و هم طول برگشت قلاب با دقت کنترل می شود.

در تجربه پروژه های اجرایی، بارها دیده شده که ستون ها و تیرهایی با خاموت 135 درجه، حتی بعد از تغییرشکل های بزرگ، همچنان یکپارچگی خود را حفظ کرده اند. این در حالی است که اعضای مشابه با خم ساده، خیلی زود دچار آسیب جدی شده اند. همین تجربه های واقعی است که باعث شده خاموت با خم 135 درجه به انتخاب اول مهندسان در سازه های لرزه ای تبدیل شود.

در حقیقت می توان گفت خاموت با خم 135 درجه فقط یک توصیه آیین نامه ای نیست؛ بلکه نتیجه سال ها تجربه، آزمون و خطا و مشاهده رفتار واقعی سازه ها در زلزله است. انتخاب این شکل خم، یعنی انتخاب ایمنی بالاتر، رفتار مطمئن تر و دوام بیشتر سازه؛ انتخابی که در لحظه های بحرانی ارزش واقعی خود را نشان می دهد.

خاموت بسته کامل یا خاموت لرزه ای

خاموت بسته کامل یا خاموت لرزه ای پیشرفته ترین و مطمئن ترین شکل اجرای خاموت در سازه های بتنی است؛ شکلی که دقیقا برای شرایط بحرانی، زلزله های شدید و تغییرشکل های بزرگ غیرخطی طراحی و توصیه شده است. در این نوع اجرا، خاموت به صورت یک حلقه واقعا بسته عمل می کند، قلاب ها به شکل استاندارد خم می شوند و خاموت بدون نقطه ضعف اجرایی، هسته آرماتورهای طولی را به طور کامل محصور می کند.

در خاموت لرزه ای، هدف فقط بستن میلگردها نیست، بلکه ایجاد یک محصورشدگی واقعی و پایدار بتن هسته است. وقتی بتن تحت بارهای شدید ترک می خورد، خاموت بسته کامل اجازه نمی دهد این ترک ها به صورت ناگهانی گسترش پیدا کنند. در واقع، خاموت مثل یک قاب محافظ عمل می کند که بتن و میلگردها را کنار هم نگه می دارد و مانع از فروپاشی زودهنگام عضو می شود.

یکی از مهم ترین نقش های خاموت بسته کامل، عملکرد فوق العاده آن در رفتار لرزه ای سازه است. در زلزله، نیروها بارها جهت عوض می کنند و عضو بتنی تحت بارگذاری چرخه ای رفت و برگشتی قرار می گیرد. در این شرایط، خاموت هایی که فقط ظاهرا بسته شده اند، خیلی زود دچار بازشدگی قلاب می شوند. اما خاموت لرزه ای به دلیل بسته بودن واقعی و قلاب های استاندارد، در این چرخه ها پایدار باقی می ماند و نقش خود را تا مراحل پیشرفته تغییرشکل حفظ می کند.

خاموت بسته کامل همچنین بیشترین تاثیر را در جلوگیری از کمانش میلگردهای طولی دارد. در ستون ها، وقتی میلگردهای طولی تحت فشار شدید قرار می گیرند، تمایل به کمانش دارند. اگر خاموت نتواند آن ها را به طور یکنواخت و پیوسته مهار کند، کمانش موضعی خیلی سریع اتفاق می افتد. خاموت لرزه ای با محصور کردن کامل هسته ستون، این کمانش را به تاخیر می اندازد و اجازه می دهد ستون رفتار نرم تر و قابل پیش بینی تری داشته باشد.

از نظر جذب انرژی زلزله نیز خاموت بسته کامل بهترین عملکرد را دارد. این نوع خاموت باعث می شود سازه انرژی ورودی زلزله را به صورت تدریجی مستهلک کند، نه این که با یک شکست ترد و ناگهانی از مدار خارج شود. به همین دلیل است که در ستون ها، تیرهای ویژه، دیوارهای برشی و اعضای بحرانی، استفاده از خاموت لرزه ای یک انتخاب لوکس یا اضافه نیست، بلکه یک ضرورت مهندسی محسوب می شود.

در پروژه های مقاوم سازی و بررسی سازه های آسیب دیده بعد از زلزله، بارها دیده شده که اعضایی با خاموت بسته کامل، حتی با وجود ترک خوردگی بتن، یکپارچگی خود را حفظ کرده اند. این در حالی است که اعضای مشابه با خاموت های ساده، دچار خردشدگی بتن و آزاد شدن میلگردها شده اند. این تفاوت، دقیقا همان جایی است که ارزش واقعی خاموت لرزه ای مشخص می شود.

در نهایت، خاموت بسته کامل یعنی نگاه حرفه ای به ایمنی سازه. یعنی این که اجرا فقط برای عبور از مرحله ساخت نباشد، بلکه برای روزی باشد که سازه واقعا به این جزئیات نیاز دارد. انتخاب خاموت لرزه ای، انتخاب پایداری، شکل پذیری بالا و اطمینان در شرایط بحرانی است؛ انتخابی که شاید در اجرا کمی دقت بیشتری بخواهد، اما در لحظه های حساس، به طور کامل جبران می شود.

جدول بررسی انواع شکل خم خاموت در اجراهای متداول

در جدول زیر، انواع شکل خم خاموت در اجراهای متداول به صورت خلاصه، کاربردی و قابل مقایسه آورده شده تا تفاوت ها به شکل شفاف دیده شوند:

تاثیر شکل خم خاموت بر ظرفیت برشی اعضای بتنی

تاثیر شکل خم خاموت بر ظرفیت برشی اعضای بتنی یکی از آن بخش هایی است که تفاوت بین طراحی روی کاغذ و عملکرد واقعی سازه را به وضوح نشان می دهد. در محاسبات، سهم خاموت در مقاومت برشی تیر و ستون معمولا به صورت عددی و ساده دیده می شود، اما در عمل، این سهم کاملا وابسته به شکل خم خاموت و نحوه عملکرد قلاب ها در زمان ترک خوردگی بتن است.

وقتی عضو بتنی تحت نیروی برشی قرار می گیرد، اولین نشانه های آسیب به صورت ترک های مورب برشی در بتن ظاهر می شود. در این مرحله، خاموت ها وارد عمل می شوند و با تحمل نیروهای کششی، مانع از گسترش سریع ترک ها می شوند. اما این اتفاق فقط زمانی رخ می دهد که خاموت واقعا در مدار باربری باقی بماند. اگر قلاب خاموت در اثر نیروی کششی باز شود یا بلغزد، خاموت عملا از سیستم خارج می شود و سهم آن در ظرفیت برشی عضو به شدت کاهش پیدا می کند.

شکل خم خاموت دقیقا در همین نقطه تعیین کننده است. خاموت هایی که با خم ساده و غیر استاندارد اجرا شده اند، به ویژه خم های 90 درجه، در بارهای برشی بالا مستعد بازشدگی قلاب هستند. به محض باز شدن قلاب، خاموت دیگر قادر به مهار ترک نیست و ترک های مورب با سرعت بیشتری رشد می کنند. این روند می تواند عضو را خیلی زود به سمت شکست ترد هدایت کند؛ شکستی که بدون هشدار جدی رخ می دهد.

در مقابل، خاموت با خم استاندارد، مخصوصا خاموت با خم 135 درجه یا خاموت بسته کامل لرزه ای، حتی پس از ترک خوردگی بتن نیز درگیر باقی می ماند. قلاب برگشتی باعث می شود خاموت به راحتی باز نشود و نیروی کششی را تا مراحل پیشرفته بارگذاری تحمل کند. در نتیجه، خاموت می تواند نقش واقعی خود را در کنترل ترک های برشی و افزایش ظرفیت برشی موثر عضو ایفا کند.

نکته مهم این است که ظرفیت برشی واقعی سازه صرفا به تعداد خاموت ها یا سطح مقطع آن ها وابسته نیست. در بسیاری از پروژه های اجرایی دیده شده که تیر یا ستونی با خاموت های بیشتر اما با خم غیر اصولی، عملکرد ضعیف تری نسبت به عضوی با خاموت کمتر ولی با خم استاندارد داشته است. این تجربه ها نشان می دهد که اگر خاموت نتواند به طور پیوسته نیرو را تحمل کند، عددهای محاسباتی عملا معنا و ارزش خود را از دست می دهند.

شکل خم خاموت همچنین بر نحوه توزیع تنش در عضو بتنی اثر می گذارد. خاموتی که بسته باقی می ماند، باعث می شود تنش های برشی به صورت یکنواخت تری در طول عضو پخش شوند. این موضوع از تمرکز تنش در یک ناحیه خاص جلوگیری می کند و احتمال گسیختگی ناگهانی برشی را کاهش می دهد. در مقابل، خاموتی که زود باز می شود، تنش ها را به نقاط محدود منتقل می کند و شکست موضعی را تشدید می کند.

در تیرها، این مسئله به صورت کاهش ناگهانی مقاومت و افزایش عرض ترک های مورب دیده می شود و در ستون ها، می تواند به ترکیب خطرناک کاهش ظرفیت برشی و آزاد شدن میلگردهای طولی منجر شود. این ترکیب، یکی از سناریوهای پرریسک در رفتار سازه های بتنی است که مستقیما با شکل خم خاموت ارتباط دارد.

در نهایت، می توان گفت شکل خم خاموت تعیین می کند که ظرفیت برشی محاسبه شده در طراحی، تا چه حد در واقعیت محقق شود. خاموت با خم صحیح، این ظرفیت را فعال و پایدار می کند و به سازه اجازه می دهد با اطمینان بیشتری در برابر نیروهای برشی مقاومت کند. در مقابل، خاموت با خم غیر استاندارد، ظرفیت برشی را به یک عدد روی نقشه محدود می کند؛ عددی که در لحظه بحران ممکن است هیچ وقت فرصت اثرگذاری پیدا نکند.

نقش شکل خم خاموت در رفتار لرزه ای سازه

نقش شکل خم خاموت در رفتار لرزه ای سازه یکی از حیاتی ترین موضوعات در درک عملکرد واقعی سازه های بتنی است؛ چون زلزله دقیقا جایی است که سازه دیگر در محدوده رفتار عادی و الاستیک باقی نمی ماند و وارد شرایطی می شود که کوچک ترین ضعف اجرایی، خودش را با بزرگ ترین خسارت نشان می دهد. در این شرایط، شکل خم خاموت به یکی از تعیین کننده ترین عوامل در سرنوشت عضو بتنی تبدیل می شود.

در زلزله، نیروها به صورت رفت و برگشتی و چرخه ای به سازه وارد می شوند. این نوع بارگذاری با بارهای ثقلی کاملا متفاوت است. بتن ترک می خورد، میلگردها وارد ناحیه تسلیم می شوند و اعضای سازه مجبورند تغییرشکل های بزرگی را تحمل کنند. در چنین وضعیتی، خاموت باید بتواند چند وظیفه را هم زمان انجام دهد و همه این وظایف به طور مستقیم به نحوه خم قلاب خاموت وابسته است.

اولین نقش کلیدی شکل خم خاموت در زلزله، حفظ محصورشدگی بتن هسته است. وقتی بتن ترک می خورد، تمایل دارد از هم باز شود و مقاومت خود را از دست بدهد. خاموتی که با خم استاندارد اجرا شده باشد، مثل یک قاب محافظ دور بتن عمل می کند و اجازه نمی دهد بتن به سرعت خرد شود. این محصورشدگی باعث می شود بتن بتواند تغییرشکل بیشتری را تحمل کند و عضو بتنی وارد رفتار نرم تر و قابل پیش بینی تری شود. در مقابل، اگر قلاب خاموت باز شود، این محصورشدگی خیلی سریع از بین می رود و بتن دچار خردشدگی ناگهانی می شود.

نقش مهم بعدی شکل خم خاموت، کنترل کمانش میلگردهای طولی در زلزله است. در ستون ها، میلگردهای طولی تحت فشار شدید قرار می گیرند و در صورت نبود مهار مناسب، به سرعت کمانش می کنند. خاموت با خم صحیح، میلگردهای طولی را در جای خود نگه می دارد و اجازه نمی دهد به صورت موضعی آزاد شوند. این موضوع باعث می شود ستون بتواند تغییرشکل های بیشتری را بدون فروپاشی تحمل کند و رفتار آن تدریجی باشد، نه ناگهانی.

شکل خم خاموت همچنین تاثیر مستقیمی بر جذب انرژی زلزله دارد. سازه ای که خاموت های آن با خم استاندارد اجرا شده اند، انرژی ورودی زلزله را از طریق تغییرشکل های کنترل شده مستهلک می کند. خاموت بسته باقی می ماند، نیروها بین بتن و فولاد توزیع می شوند و سازه فرصت تخلیه انرژی را پیدا می کند. اما خاموتی که خم ضعیف دارد، خیلی زود باز می شود و این چرخه جذب انرژی قطع می شود. نتیجه آن، شکست ترد و ناگهانی است؛ همان چیزی که در زلزله ها بیشترین تلفات را ایجاد می کند.

در رفتار لرزه ای، موضوع فقط مقاومت نیست، بلکه شکل پذیری سازه اهمیت دارد. شکل خم خاموت نقش مستقیم در تامین این شکل پذیری دارد. خاموت با خم 135 درجه یا خاموت بسته کامل لرزه ای، اجازه می دهد عضو بتنی بعد از ترک خوردگی هم به کار خود ادامه دهد و هشدارهای تدریجی قبل از شکست ایجاد شود. این هشدارها همان چیزی است که به سازه فرصت بقا و به ساکنان فرصت واکنش می دهد.

تجربه بررسی سازه های آسیب دیده پس از زلزله نشان داده که اعضایی با خاموت های ساده و خم غیر استاندارد، خیلی زود دچار خردشدگی بتن، بازشدگی خاموت و آزاد شدن میلگردها شده اند. در مقابل، اعضایی که خاموت آن ها با خم استاندارد اجرا شده، حتی با وجود ترک های زیاد، یکپارچگی خود را حفظ کرده اند. این تفاوت، فقط به دلیل چند سانتی متر خم صحیح در انتهای خاموت ایجاد شده است.

در نهایت، می توان گفت شکل خم خاموت در زلزله، نقش یک خط دفاعی پنهان را دارد. خط دفاعی ای که شاید دیده نشود، اما وقتی سازه وارد سخت ترین شرایط می شود، تعیین می کند که عضو بتنی فرو می ریزد یا می ایستد. توجه به این جزئیات، یعنی نگاه حرفه ای به ایمنی لرزه ای، جان انسان ها و پایداری سازه؛ نگاهی که در مهندسی واقعی، هیچ وقت نباید نادیده گرفته شود.

تاثیر شکل خم خاموت بر دوام و عمر مفید سازه

تاثیر شکل خم خاموت بر دوام و عمر مفید سازه موضوعی است که معمولا کمتر از رفتار لرزه ای درباره آن صحبت می شود، اما در عمل نقش آن کاملا ملموس و بلندمدت است. خیلی از سازه ها نه به خاطر زلزله، بلکه به دلیل فرسایش تدریجی، خوردگی میلگرد و ضعف های اجرایی دچار افت عملکرد می شوند و دقیقا در همین مسیر، شکل خم خاموت نقش پنهان اما تعیین کننده ای دارد.

وقتی خاموت با خم غیر استاندارد اجرا می شود، اولین پیامد آن افزایش عرض ترک های بتن است. خاموتی که قلاب آن به درستی بسته نشده باشد، نمی تواند ترک ها را مهار کند و بتن در برابر تنش های بهره برداری روزمره، جمع شدگی و تغییرات دما زودتر ترک می خورد. این ترک های باز، فقط یک مشکل ظاهری نیستند؛ بلکه به مرور زمان به مسیرهای نفوذ رطوبت، یون های خورنده و عوامل مخرب محیطی تبدیل می شوند.

با نفوذ رطوبت و مواد خورنده به داخل بتن، فرآیند خوردگی میلگرد آغاز می شود. در این مرحله، اگر خاموت به خوبی بسته نشده باشد و محصورشدگی کافی ایجاد نکند، خوردگی سریع تر گسترش پیدا می کند. میلگرد زنگ زده منبسط می شود، فشار جانبی به بتن وارد می کند و باعث پوسته شدن یا ترک خوردگی بیشتر بتن پوششی می شود. این یک چرخه مخرب است که از یک خم ساده و غیر اصولی خاموت شروع شده و به کاهش جدی عمر سازه ختم می شود.

در مقابل، خاموتی که با خم استاندارد، مثل خم 135 درجه یا خاموت بسته کامل اجرا شده باشد، ترک ها را ریزتر و کنترل شده نگه می دارد. این نوع خاموت با حفظ یکپارچگی بتن هسته، اجازه نمی دهد ترک ها به سرعت باز شوند و راه نفوذ عوامل مخرب فراهم شود. نتیجه این رفتار، کاهش سرعت خوردگی میلگرد و افزایش قابل توجه دوام سازه بتنی در طول زمان است.

نکته مهم دیگر این است که خاموت با خم صحیح، فقط بتن را محافظت نمی کند، بلکه از کاهش تدریجی ظرفیت باربری عضو نیز جلوگیری می کند. در سازه هایی که خاموت ضعیف دارند، ممکن است افت مقاومت به صورت نامحسوس و آرام اتفاق بیفتد؛ بدون این که نشانه های واضحی در سال های ابتدایی دیده شود. اما بعد از چند سال، عضو بتنی به مرحله ای می رسد که نیاز به تعمیرات پرهزینه یا مقاوم سازی اساسی پیدا می کند. این در حالی است که همان سازه با اجرای صحیح خاموت، می توانست سال ها بدون مشکل جدی به کار خود ادامه دهد.

از دید بهره برداری و اقتصاد پروژه هم، تاثیر شکل خم خاموت کاملا محسوس است. سازه ای که خاموت آن اصولی اجرا شده باشد، هزینه های نگهداری، ترمیم و تعمیرات دوره ای کمتری دارد. ترک ها دیرتر ظاهر می شوند، بتن پوسته نمی شود و میلگردها دیرتر دچار خوردگی می شوند. در واقع، چند سانتی متر خم صحیح در مرحله اجرا، می تواند ده ها سال به عمر مفید سازه اضافه کند.

تجربه پروژه های قدیمی نشان داده سازه هایی که در آن ها به جزئیات اجرایی مثل شکل خم خاموت توجه شده، حتی بعد از دهه ها بهره برداری، همچنان رفتار قابل قبولی دارند. در مقابل، سازه هایی با اجرای سرسری خاموت، خیلی زود وارد چرخه فرسودگی شده اند. این تفاوت، نه به کیفیت بتن برمی گردد و نه صرفا به مقاومت میلگرد؛ بلکه به همان جزئیات اجرایی پنهان مربوط است.

در نهایت، اگر بخواهیم واقع بینانه نگاه کنیم، شکل خم خاموت فقط یک الزام آیین نامه ای نیست، بلکه یک سرمایه گذاری بلندمدت روی سلامت، دوام و پایداری سازه است. توجه به این جزئیات یعنی ساختن سازه ای که نه فقط امروز، بلکه سال ها بعد هم قابل اعتماد باقی بماند.

نکات اجرایی مهم در انتخاب شکل خم خاموت

انتخاب شکل خم خاموت فقط یک تصمیم تئوری یا آیین نامه ای نیست؛ این انتخاب مستقیما با عملکرد واقعی سازه بتنی در کارگاه و در شرایط بحرانی ارتباط دارد. در ادامه، مهم ترین نکات اجرایی که در انتخاب و اجرای شکل خم خاموت باید به آن ها توجه شود را توضیح می دهیم:

1. انتخاب شکل خم متناسب با اهمیت عضو سازه
   در اعضای باربر اصلی مثل ستون ها، تیرهای اصلی و دیوارهای برشی، استفاده از خاموت با خم 135 درجه یا خاموت بسته کامل لرزه ای ضروری است. این اعضا نقش حیاتی در پایداری سازه دارند و خاموت با خم ساده نمی تواند محصورشدگی بتن هسته و رفتار لرزه ای مطمئن را تامین کند. در مقابل، برای اعضای کم اهمیت یا غیر باربر، ممکن است محدودیت ها کمتر باشد، اما حتی در این موارد هم انتخاب خم استاندارد، ریسک های آینده را کاهش می دهد.

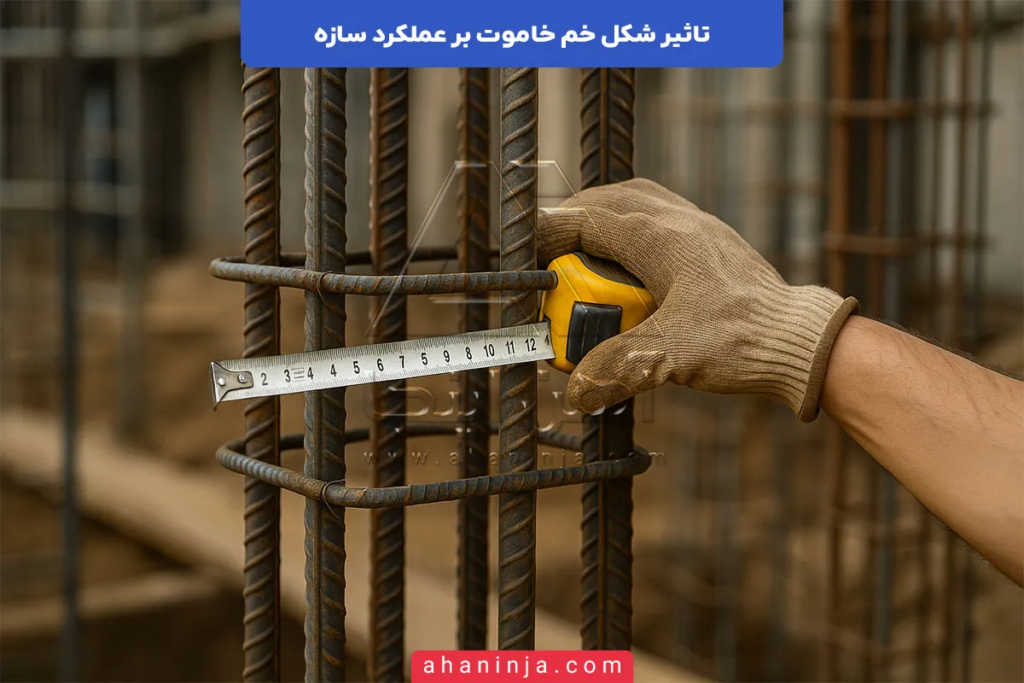

2. توجه هم زمان به زاویه خم و طول مهاری قلاب
   یکی از خطاهای رایج در اجرا این است که فقط به زاویه خم خاموت توجه می شود، در حالی که طول مهاری قلاب خاموت نادیده گرفته می شود. خاموتی که زاویه آن درست است اما قلاب کوتاه دارد، در شرایط ترک خوردگی بتن به راحتی می لغزد. طول مهاری مناسب باعث می شود خاموت درگیر بتن باقی بماند و نقش خود را در کنترل ترک ها و تحمل نیروهای برشی حفظ کند.
3. دقت در محل قرارگیری قلاب خاموت
   محل قرارگیری قلاب خاموت تاثیر مستقیمی بر درگیری خاموت با بتن دارد. اگر قلاب در ناحیه بتن پوششی ضعیف یا نزدیک سطح عضو قرار بگیرد، احتمال بازشدگی قلاب افزایش پیدا می کند. در اجرای اصولی، قلاب ها به سمت داخل مقطع خم می شوند تا خاموت در برابر بارهای جانبی و چرخه ای پایدارتر عمل کند.
4. کیفیت خم کاری میلگرد خاموت
   خم خاموت باید با دستگاه مناسب و بدون ضربه انجام شود. خم کاری غیراصولی می تواند باعث ایجاد ترک های مویی، تردی میلگرد یا کاهش مقاومت موضعی در محل خم شود. این آسیب ها شاید در نگاه اول دیده نشوند، اما در زمان زلزله می توانند عملکرد خاموت را به شدت تضعیف کنند.
5. هماهنگی شکل خم خاموت با فاصله خاموت ها
   حتی بهترین شکل خم خاموت هم اگر با فاصله خاموت نامناسب همراه باشد، عملکرد ایده آل نخواهد داشت. در اعضای بحرانی، فاصله خاموت باید طوری انتخاب شود که مهار میلگردهای طولی به صورت یکنواخت انجام شود و احتمال کمانش کاهش یابد. شکل خم و فاصله خاموت دو عامل مکمل هستند، نه جایگزین یکدیگر.
6. توجه به شرایط لرزه خیزی پروژه
   در مناطق با لرزه خیزی بالا، انتخاب شکل خم خاموت نباید حداقلی باشد. استفاده از خاموت با خم 135 درجه یا خاموت بسته کامل در این مناطق، یک الزام مهندسی است، نه یک انتخاب اختیاری. تجربه زلزله های گذشته نشان داده که خاموت های ساده اولین اجزایی هستند که کارایی خود را از دست می دهند.
7. کنترل اجرای خاموت در کارگاه
   یکی از مهم ترین نکات اجرایی، نظارت دقیق در مرحله آرماتوربندی است. حتی اگر نقشه ها دقیق باشند، در عمل ممکن است به دلیل ساده سازی اجرا، شکل خم خاموت تغییر کند. حضور مهندس ناظر و کنترل واقعی خاموت ها، تنها راه اطمینان از اجرای صحیح جزئیات لرزه ای است.
8. پرهیز از جبران ضعف خم با افزایش تعداد خاموت
   افزایش تعداد خاموت بدون توجه به شکل خم آن، راه حل مطمئنی نیست. خاموت زیاد با خم غیر استاندارد، جای خاموت کمتر با خم صحیح و اجرای اصولی را نمی گیرد. تجربه پروژه ها نشان داده که کیفیت اجرای خاموت تاثیر بیشتری از مقدار فولاد مصرفی دارد.

این نکات اجرایی کمک می کند انتخاب شکل خم خاموت از یک تصمیم ساده اجرایی، به یک تصمیم آگاهانه و مهندسی تبدیل شود؛ تصمیمی که مستقیما روی ایمنی، دوام و رفتار سازه در شرایط بحرانی اثر می گذارد.

نقش خاموت در جلوگیری از کمانش میلگردهای طولی

کمانش میلگردهای طولی یکی از مخاطرات رایج در طراحی و اجرای ستون‌های بتنی است که در صورت عدم پیش‌بینی مناسب، می‌تواند منجر به ناپایداری کلی سازه شود، در این مقاله، به بررسی دقیق نقش خاموت در جلوگیری از کمانش میلگردهای طولی، ضوابط آیین‌نامه‌ای، نکات اجرایی و الزامات طراحی می‌پردازیم:

بیشتر بخوانید

جمع بندی

شکل خم خاموت یکی از مهم ترین جزئیات اجرایی در سازه های بتنی است که تاثیر مستقیم بر ظرفیت برشی، رفتار لرزه ای، شکل پذیری و دوام سازه دارد. اجرای صحیح این جزئیات، می تواند تفاوت بین یک سازه آسیب پذیر و یک سازه ایمن را رقم بزند.
